Toshiba e-STUDIO 6529A 7529A 9029A — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- COVER-1-ASM
- COVER-2-ASM
- CONTROL-PANEL-ASM
- LOWER-FRAME-ASM
- UPPER-FRAME-ASM
- FEED-COVER-ASM

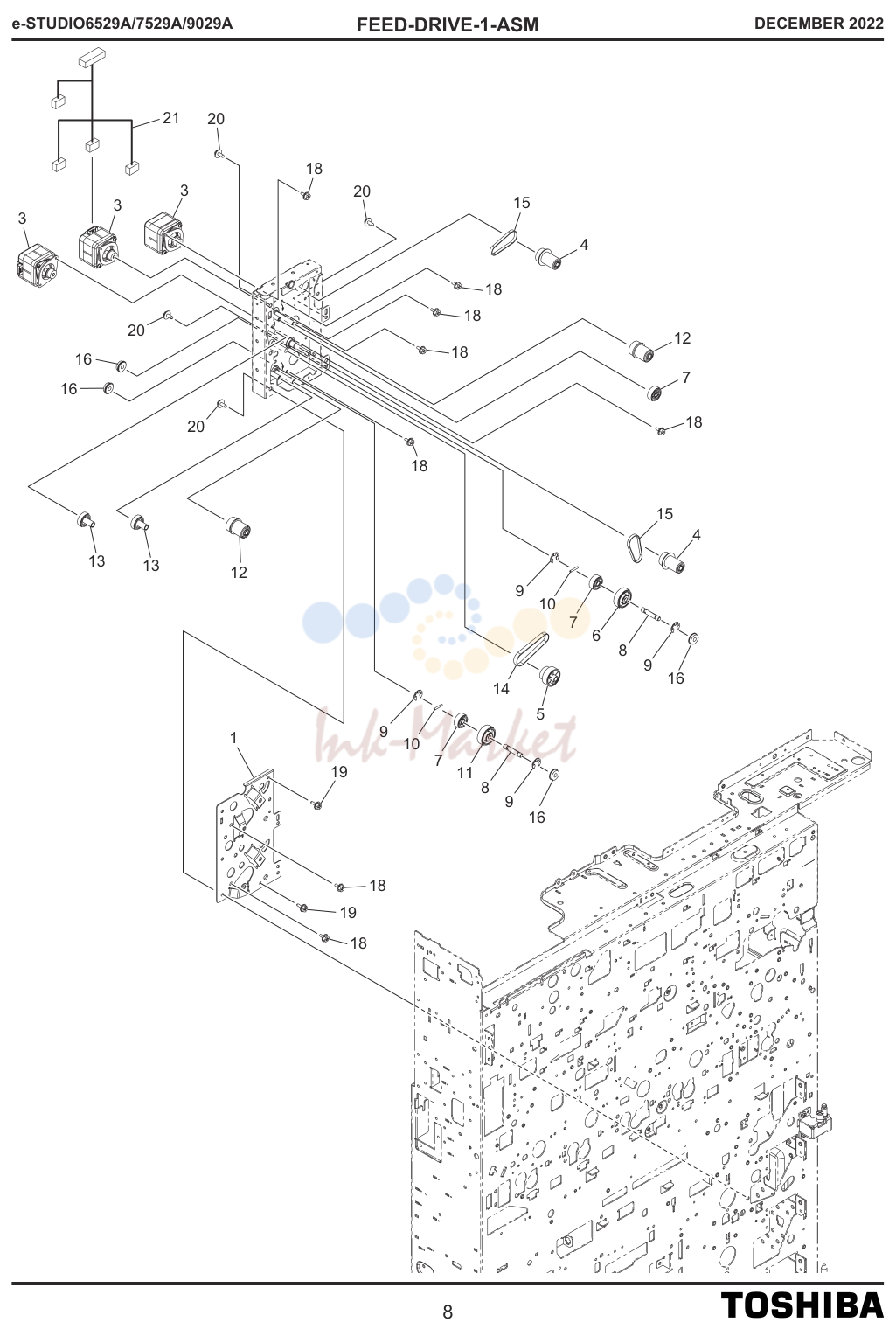

- FEED-DRIVE-1-ASM
- FEED-DRIVE-2-ASM
- FEED-RGST-ASM

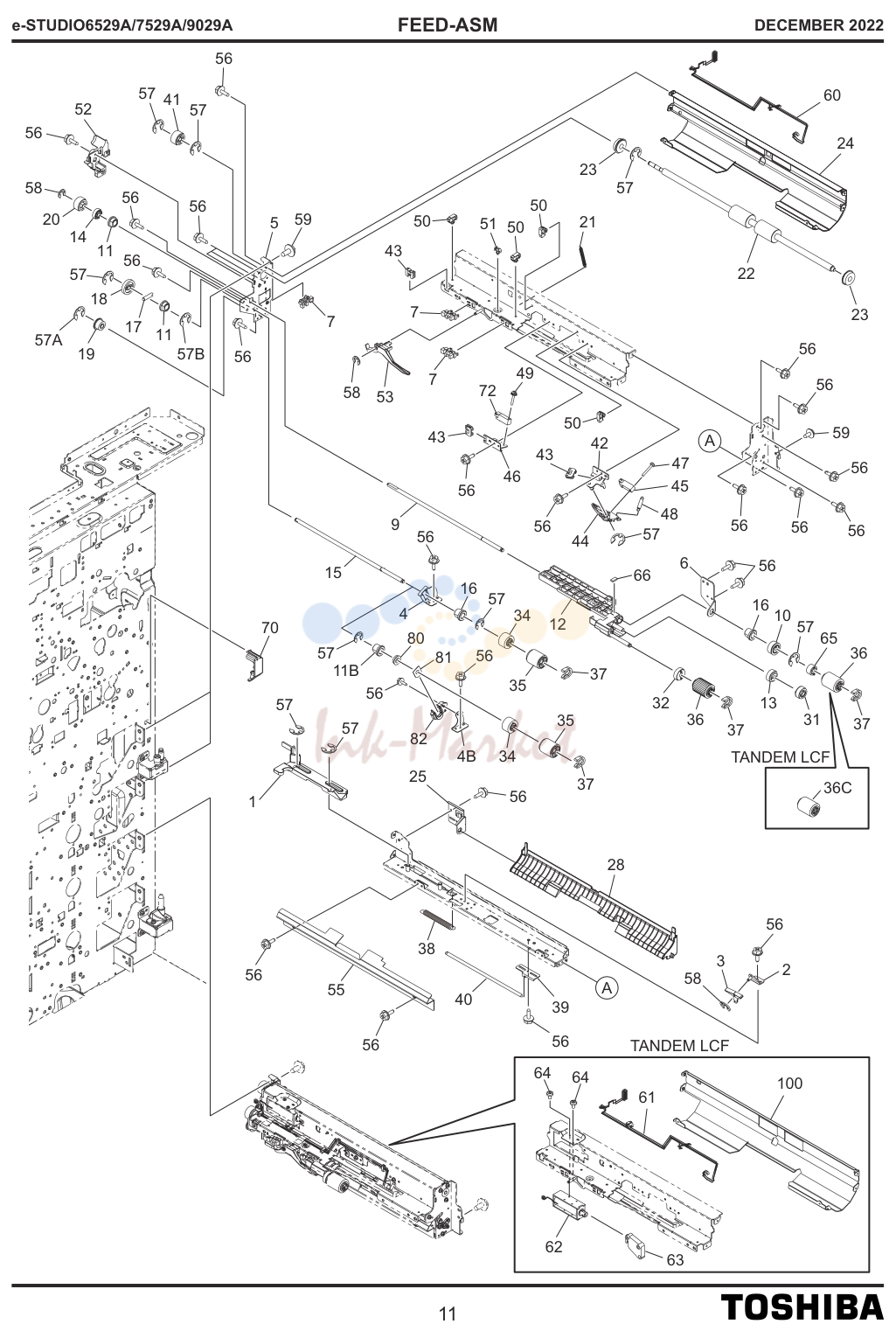

- FEED-ASM
- TANDEM-LCF-DRIVE-ASM
- TANDEM-LCF-1-ASM
- TANDEM-LCF-2-ASM
- MANUAL-FEED-DRIVE-1-ASM
- MANUAL-FEED-DRIVE-2-ASM
- MANUAL-TRAY-ASM
- ADU-DRIVE-ASM
- ADU-COVER-ASM
- ADU-MID-ASM
- ADU-GUIDE-1-ASM
- ADU-GUIDE-2-ASM
- BRIDGE-1-ASM
- BRIDGE-2-ASM
- BRIDGE-3-ASM
- BRIDGE-4-ASM
- TRANSFER-ROLLER-DRIVE-ASM
- TRANSFER-ROLLER-ASM
- TRANSFER-BELT-1
- TRANSFER-BELT-2
- TRANSFER-BELT-3
- TRANSFER-BELT-4
- TRANSFER-BELT-CLEANER
- EXIT-1-ASM
- EXIT-2-ASM
- EXIT-3-ASM
- FUSER-AROUND-ASM
- FUSER-DRIVE-ASM
- FUSER-COV-FRAME-ASM
- FUSER-GUIDE-ASM
- FUSER-PR-ASM
- FUSER-HR-ASM
- FRONT-FRAME-ASM
- REAR-FRAME-1-ASM
- REAR-FRAME-2-ASM
- REAR-FRAME-3-ASM
- LSU-ASM
- DUCT-ASM
- OPTICAL-FRAME-ASM
- OPTICAL-DRIVE-ASM
- CRG-1-ASM
- CRG-2-ASM
- GLASS-ASY
- K-DRIVE-ASM
- TONER-ASM
- EPU-COVER-ASM
- EPU-TRAY-1-ASM
- EPU-TRAY-2-ASM
- EPU-TRAY-3-ASM
- DEVELOPER-ASM
- CLEANER-ASM
- CHARGER-ASM
- Узел 62
- DRAWER-DRIVE-ASM
- DRAWER-ASM
- SYS-ASM
- LGC-ASM
- PS-HVT-ASM
- ELECTRIC-ASM
- DSDF-COVER-ASY
- DSDF-TRAY-ASY
- Узел 71
- Узел 72
- DSDF-OPTICAL-ASY
- Узел 74
- Узел 75
- Узел 76
- Узел 77
- Узел 78
- Узел 79
- Узел 80
- Узел 81
- Узел 82
- Узел 83
- DSDF-BASE-TRAY-ASY
- DSDF-DOUBLE-FEED-DETECTION-ASM
- Узел 86
- Узел 87
- SUPPLIES
- REPLACE UNIT
- PM-KIT

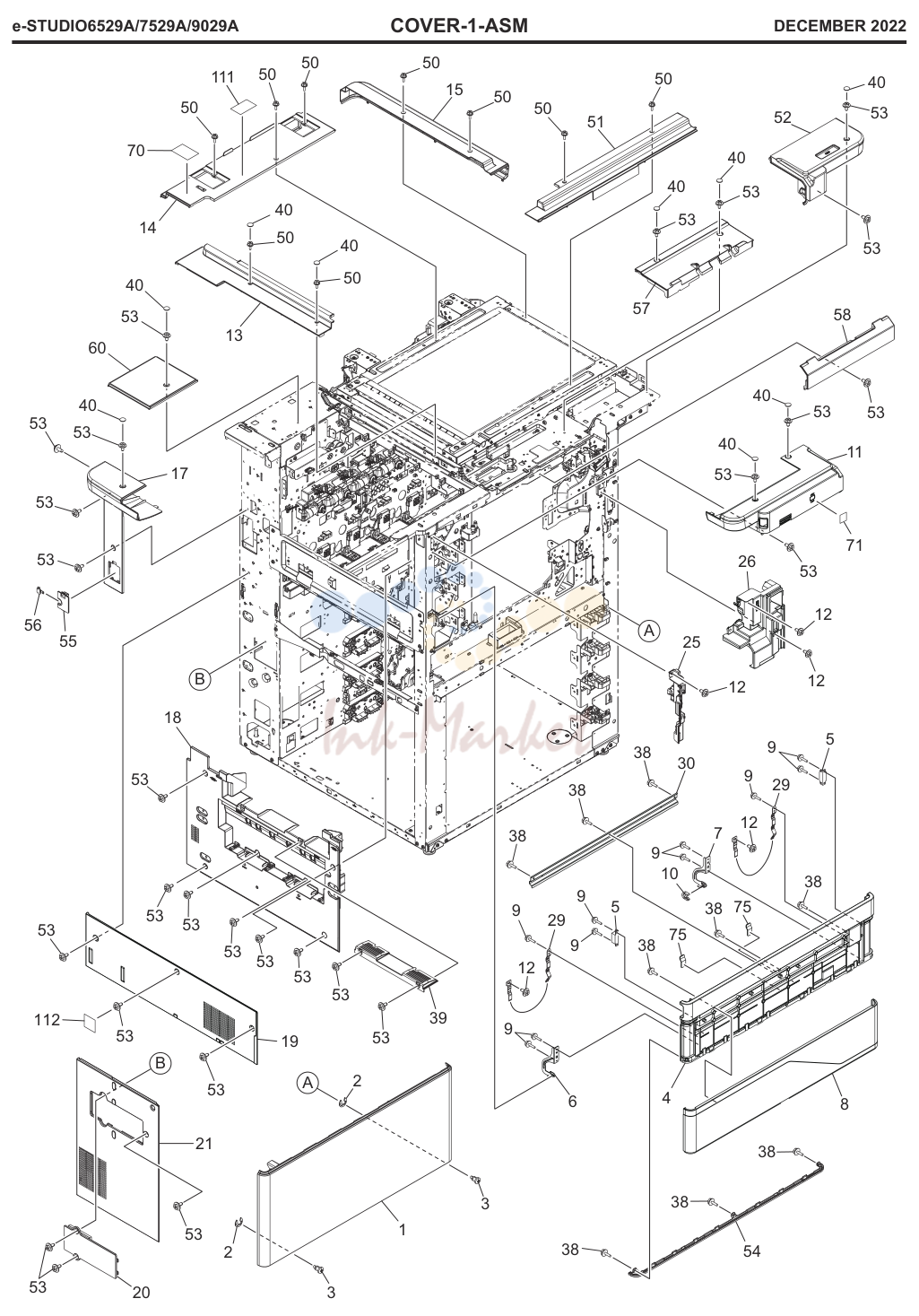

COVER-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK40221000 запросить цену → | COVER-FRONT-EPU-H38X |
| 2 | X0-00965000 запросить цену → | RR/E-4-SS |
| 3 | 6LA65682000 запросить цену → | SCREW-CLNR-DEV |
| 4 | 6LL60001000 запросить цену → | COV-FRT-TNR-BASE-K18X |
| 5 | F0-01564000 запросить цену → | CA-0168C |
| 6 | 6LH02316200 запросить цену → | ASYS-HNG-L_38X2 |
| 7 | 6LH02315200 запросить цену → | ASYS-HNG-R_38X2 |
| 8 | 6LL60031000 запросить цену → | ASYS-COV-FRT-TNR-TSB |
| 9 | X0-02248000 запросить цену → | S/TPP/FHEXM-3X10-NI |
| 12 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 13 | 6LK40217000 запросить цену → | COV-TP-LFT-SCAN-H38X |
| 14 | 6LK40218000 запросить цену → | COV-TP-RER-SCAN-H38X |
| 15 | 6LK42905000 запросить цену → | ASYS-COV-TP-RGT-SCAN-H380 |
| 17 | 6LK40219000 запросить цену → | COVER-LEFT-REAR-H38X |
| 18 | 6LH02408300 запросить цену → | COVER-LFT-EXIT-H38X |
| 19 | 6LH02411500 запросить цену → | COVER-LFT-LSU-K18X |
| 20 | 6LH02357100 запросить цену → | ASYS-COVER-FLT-H38X |
| 21 | 6LH02407300 запросить цену → | COVER-DUCT-H38X |
| 25 | 6LH02354400 запросить цену → | COVER_INNER_L-K13X |
| 26 | 6LK40206200 запросить цену → | COVER_INNER_R-K18X |
| 29 | 6LH02317000 запросить цену → | BAND-CV-FRT-TNR |
| 30 | 6LL60024000 запросить цену → | STAY-COV-F-TNR-K18X |
| 38 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 39 | 6LH02381300 запросить цену → | COVER-LFT-EX-UPR-H38EF |
| 40 | 6LK40237000 запросить цену → | LID-SCREW-H38X |
| 50 | X0-02672000 запросить цену → | S/FHEXM-M3X8-ZB3 |
| 51 | 6LK40215000 запросить цену → | COV-TP-FRT-SCAN-H38X |
| 52 | 6LK40255000 запросить цену → | COV-TP-FRT-R-K13X |
| 53 | X0-02678000 запросить цену → | S/TPS/FHEXM/R-4X8-ZB3 |
| 54 | 6LK40205100 запросить цену → | FRONT-DMHS |
| 55 | 6LK48728000 запросить цену → | COVER-DF-CNT-H373 |
| 56 | 6LK48727000 запросить цену → | COVER-DF-SUB-H373 |
| 57 | 6LK40257000 запросить цену → | COVER-TP-FRT-M-K13X |
| 58 | 6LK40256000 запросить цену → | COV-TP-UNDER-K13X |
| 60 | 6LK40204000 запросить цену → | COVER-LEFT-REAR-TOP-H38X |
| 70 | 6LK56550000 запросить цену → | LBL-CLEANING |
| 71 | 6LK56621000 запросить цену → | LBL-IDGATE-MARK-KP2007 |
| 75 | 6LL60717000 запросить цену → | CUSHION-F-COV-K18X |
| 111 | 6LL10716000 запросить цену → | LBL-PROHIBIT-H44X |
| 112 | 6LH08323100 запросить цену → | LBL-MASK-COV-SCN-H38X |

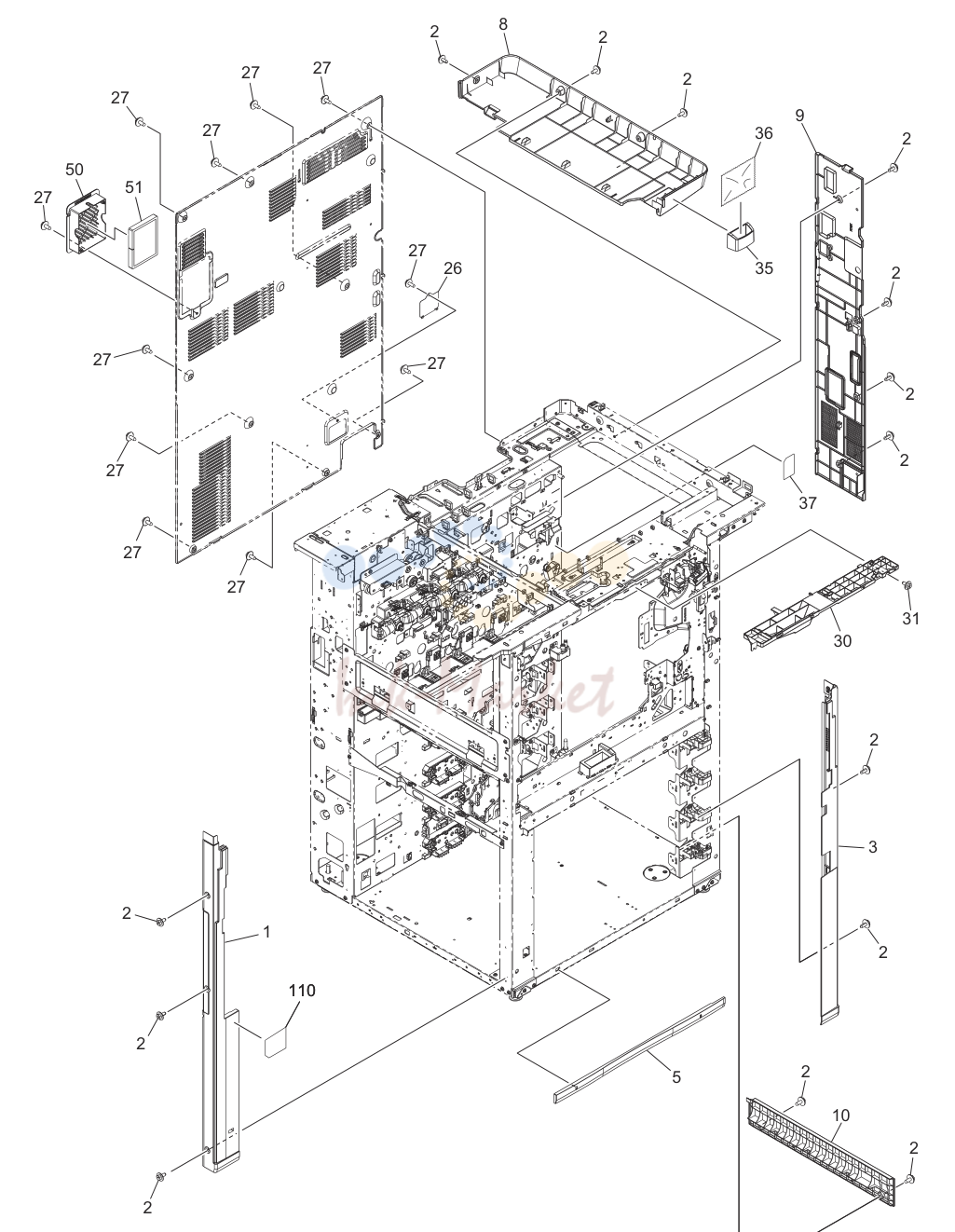

COVER-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK40208000 запросить цену → | COVER-FRT-CNR-L-H38X |
| 2 | X0-02678000 запросить цену → | S/TPS/FHEXM/R-4X8-ZB3 |
| 3 | 6LK40209000 запросить цену → | COVER-FRT-CNR-R-H38X |
| 5 | 6LJ06606400 запросить цену → | COVER-FRT-SKIRT-H38X |
| 8 | 6LK40202000 запросить цену → | COVER-SCAN-UNDER-H38X |
| 9 | 6LL60016000 запросить цену → | COVER-RGT-RER-K18X |
| 10 | 6LH02308400 запросить цену → | COVER-LCF-RAIL-H38EF |
| 26 | 6LE06344000 запросить цену → | BLIND-KEY-CTR-390 |
| 27 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 30 | 6LK40207000 запросить цену → | COVER-TOP-INNER-H38X |
| 31 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 35 | 6LK40251000 запросить цену → | ASYS-CLOTH-SCN-SB |
| 36 | 6LK39084000 запросить цену → | CLOTH-SCN-T |
| 37 | 6LK42118000 запросить цену → | LBL-TBU-CAUTION-H38X |
| 50 | 6LL59300000 запросить цену → | HLDR-FILTER-VOC-K18X |
| 51 | 6LJ80213000 запросить цену → | FILTER-OZONE-H24X |
| 110 | 6LK43038000 запросить цену → | LBL-CAUTION-DAMP-HTR-BK |

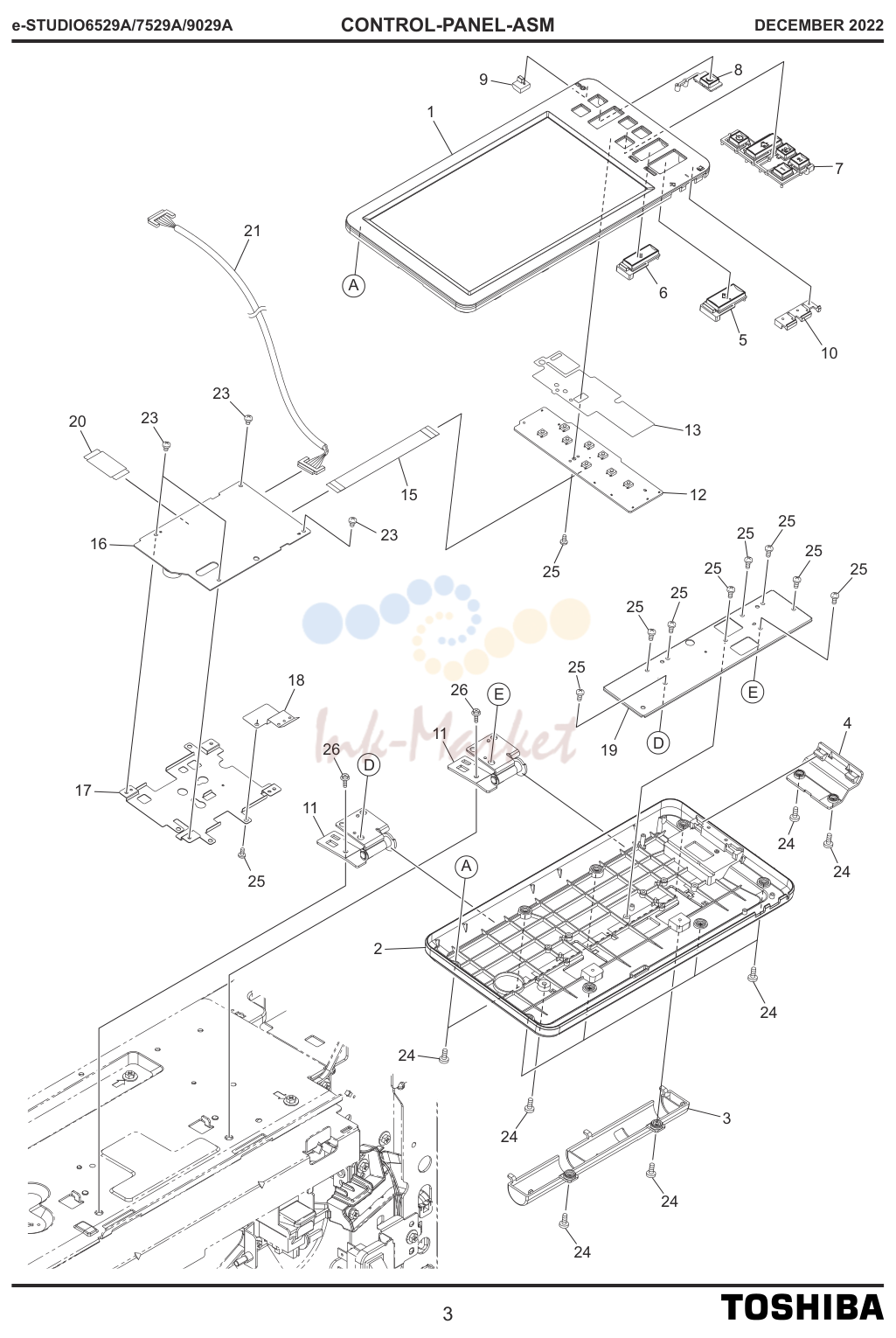

CONTROL-PANEL-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LL42907000 запросить цену → | CONPANE-LCD-K16X-SVP-W |
| 1 | 6LL42907300 запросить цену → | CONPANE-LCD-K16X-SVP-C |
| 1 | 6LL42907400 запросить цену → | CONPANE-LCD-K16X-SVP-T |
| 2 | 6LK39943000 запросить цену → | COVER-CONPANE-LWR-K130 |
| 3 | 6LK39942000 запросить цену → | COVER-HINGE-K130 |
| 4 | 6LK48603000 запросить цену → | COVER-SIDE-K1XX |
| 5 | 6LK48607000 запросить цену → | KEY-START-K1XX |
| 6 | 6LK48606000 запросить цену → | KEY-RESET-K1XX |
| 7 | 6LK48604000 запросить цену → | KEY-FUNCTION-K1XX |
| 8 | 6LK48605000 запросить цену → | KEY-ENERGY-K1XX |
| 9 | 6LK48570000 запросить цену → | LID-POWER-K1XX |
| 10 | 6LK48571000 запросить цену → | LID-LED-K1XX |
| 11 | 6LK39928000 запросить цену → | ASYS-HINGE-K130 |
| 12 | 6LL42903000 запросить цену → | PWA-SW-K16X |
| 13 | 6LK48601000 запросить цену → | FILM-SW-K1XX |
| 15 | 6LK39947000 запросить цену → | HRNS-KEY-K130 |
| 16 | 6LL42904000 запросить цену → | PWA-LCD-K16X |
| 17 | 6LK48573000 запросить цену → | SHIELD-PCB-K1XX |
| 18 | 6LL42901000 запросить цену → | EARTH-SPRING-K16X |
| 19 | 6LK39941000 запросить цену → | BASE-BRACKET-K130 |
| 20 | 6LK48598000 запросить цену → | HRNS-KEY-K1XX-1 |
| 21 | 6LL58122000 запросить цену → | CABLE-LCD-K18X |
| 23 | 6LK48594000 запросить цену → | SCREW-M3X4 |
| 24 | 6LK48593000 запросить цену → | SCREW-M3X8 |
| 25 | 6LK48592000 запросить цену → | SCREW-M3X6 |
| 26 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |

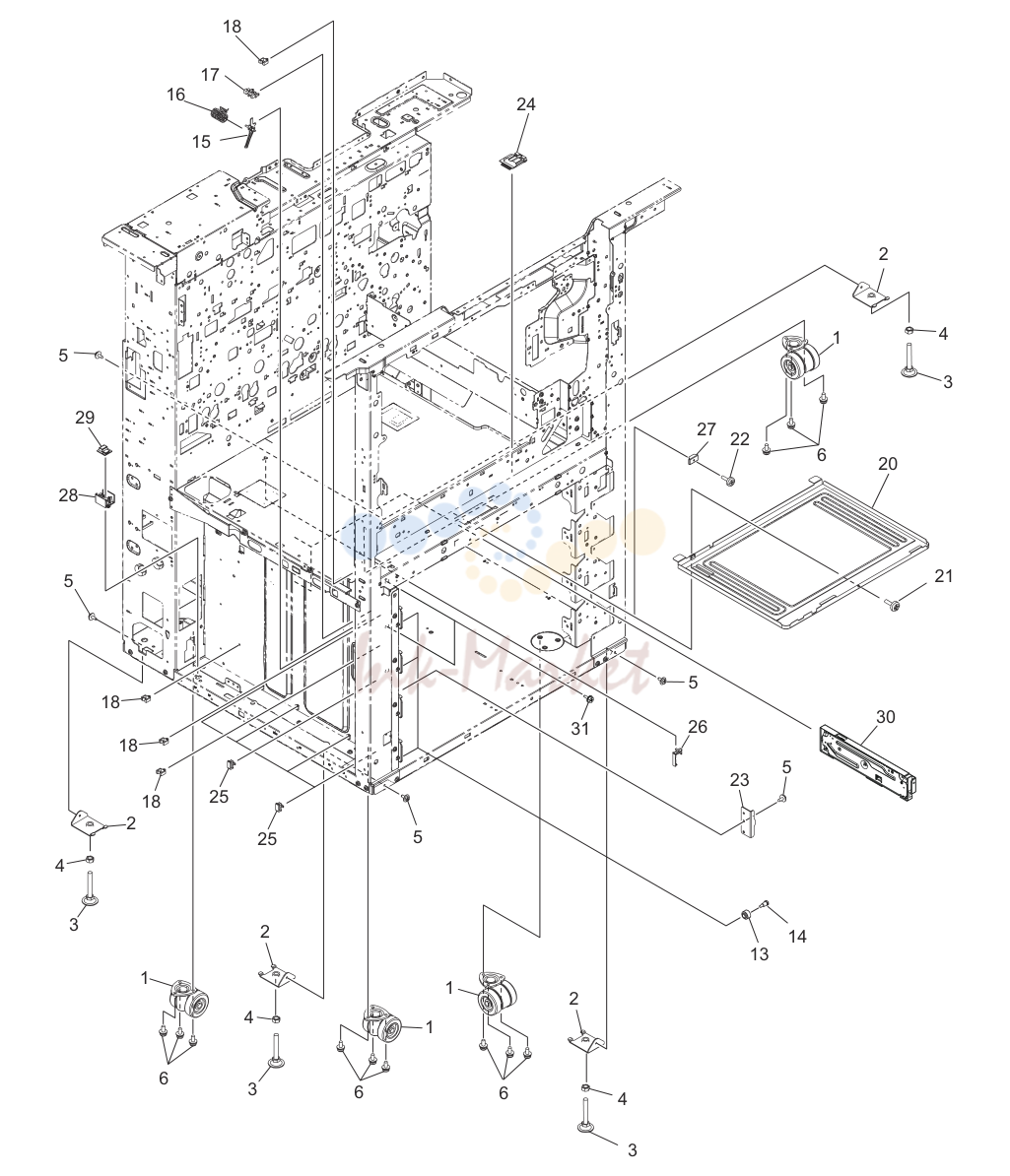

LOWER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK54798000 запросить цену → | CASTER-D50-W52.5-H60 |
| 2 | 6LE06312100 запросить цену → | ASYS-BRKT-ADJ-H38X |
| 3 | 6LJ06112000 запросить цену → | FOOT-ADJST-13X |
| 4 | X0-00864000 запросить цену → | N/HEX/1-M8-SS |
| 5 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 6 | X0-02481000 запросить цену → | S/PAN/SWWP-M5X10-NI |
| 13 | 6LH05709000 запросить цену → | ROLL-LEFT-F-CST-F43X |
| 14 | 6LH05710000 запросить цену → | SCREW-ROLL-CST-F43X |
| 15 | 6LH03469100 запросить цену → | ACTR-SNSR-WTNR-BOX_S |
| 16 | 6LJ06916000 запросить цену → | SPG-T-ACT-WTNR-BOX-H13X |
| 17 | C0-20495000 запросить цену → | LG2A24BL1 |
| 18 | F0-01250000 запросить цену → | MSB-1207 |
| 20 | 6LH00840500 запросить цену → | ASYS-DHTR-DRUM-5520-EN |
| 21 | 6LE25946000 запросить цену → | SCREW-FUS-3X8-S |
| 22 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| 23 | 6LH06050000 запросить цену → | BRKT-STOP-TNDM-FRSD |
| 24 | 6LH07983000 запросить цену → | GUIDE-LSU-430 |
| 25 | F0-01496000 запросить цену → | RLMC-01TV0 |
| 26 | F0-00367000 запросить цену → | RLWS-1TV0 |
| 27 | 6LH02375100 запросить цену → | COVER-PLT-MID_S |
| 28 | 6LK39515000 запросить цену → | HLDR-SNSR-TMP-HMD-H38X |
| 29 | D0-32012000 запросить цену → | CHS-CGC5-28 |
| 30 | 6LL61940100 запросить цену → | ASYB-SOFT-CLOSE-K180SV |
| 31 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |

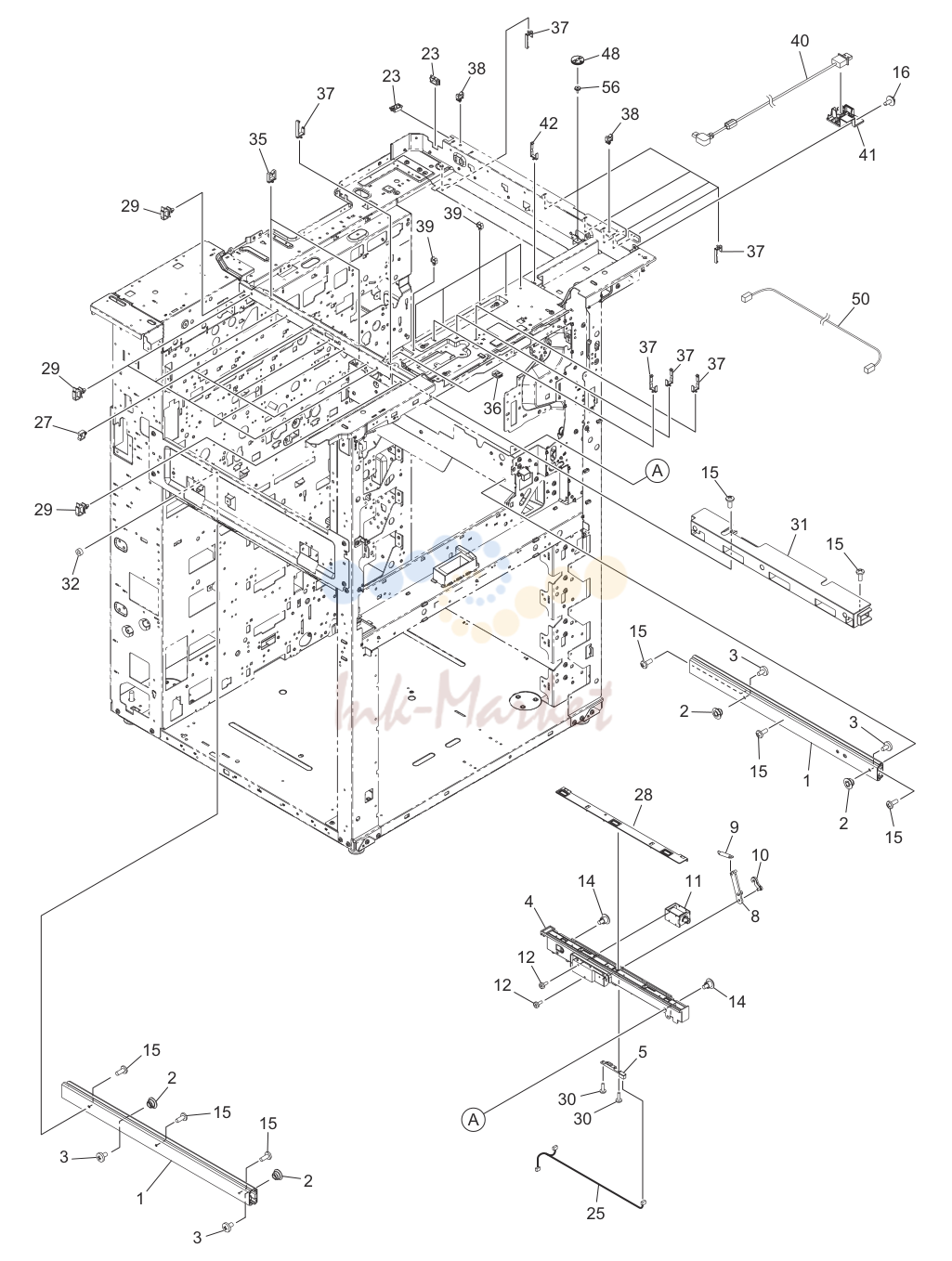

UPPER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK40729000 запросить цену → | RAIL-TRU-H13X |
| 2 | 6LH02834100 запросить цену → | STUD-RAIL-PBF2 |
| 3 | X0-01285000 запросить цену → | S/BID-M4X6-NC |
| 4 | 6LK41109000 запросить цену → | CASE-IMG-POS-H38X |
| 5 | 6LK83792000 запросить цену → | SNSR-POS-CTD-K100 |
| 8 | 6LH03748100 запросить цену → | LINK-IMG-POS-SNS-2_S |
| 9 | 6LK41113000 запросить цену → | SPG-E-IMG-SHUTTER-H38X |
| 10 | 6LK41112000 запросить цену → | LINK-SOL-IMG-H38X |
| 11 | 6LE22859000 запросить цену → | SND-TDS-10A-380 |
| 12 | X0-02256000 запросить цену → | S/PAN-M3X6-ZU3 |
| 14 | 6LA37669000 запросить цену → | SCREW-LOCK-ARM |
| 15 | X0-02074000 запросить цену → | S/TPS/BID-4X8-ZU3 |
| 16 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 23 | F0-01248000 запросить цену → | ESC-0912 |
| 25 | 6LK39279000 запросить цену → | HRNS-POS-H385 |
| 27 | F0-01250000 запросить цену → | MSB-1207 |
| 28 | 6LK41110000 запросить цену → | SHUT-IMG-SNS-H38X |
| 29 | F0-00736000 запросить цену → | LWS-0711S |
| 30 | 6LA80090000 запросить цену → | S/TPP/BID-3X8-NI |
| 31 | 6LH01100100 запросить цену → | DUCT-HRNS-EPU_S |
| 32 | 6LE25210000 запросить цену → | CUSH-FRM-SCREW-380 |
| 35 | F0-01460000 запросить цену → | RWS-2T V0 |
| 36 | F0-02296000 запросить цену → | ES-0505-2 |
| 37 | F0-00036000 запросить цену → | RLWS3TV0 |
| 38 | F0-00337000 запросить цену → | WS-1U |
| 39 | F0-00269000 запросить цену → | UAMS-05L-0 |
| 40 | 6LL58339000 запросить цену → | ASYB-CABLE-USBFRONT-K180 |
| 41 | 6LK39028000 запросить цену → | HOLDER-USB-H38X |
| 42 | F0-00367000 запросить цену → | RLWS-1TV0 |
| 48 | 6LL62701000 запросить цену → | GRIP-SCR-SCAN-ADJT-K180 |
| 50 | 6LL58372000 запросить цену → | HRNS-LVPS-ILSW2-K180 |
| 56 | 6LL47743100 запросить цену → | SCREW-SCAN-ADJT-K180 |

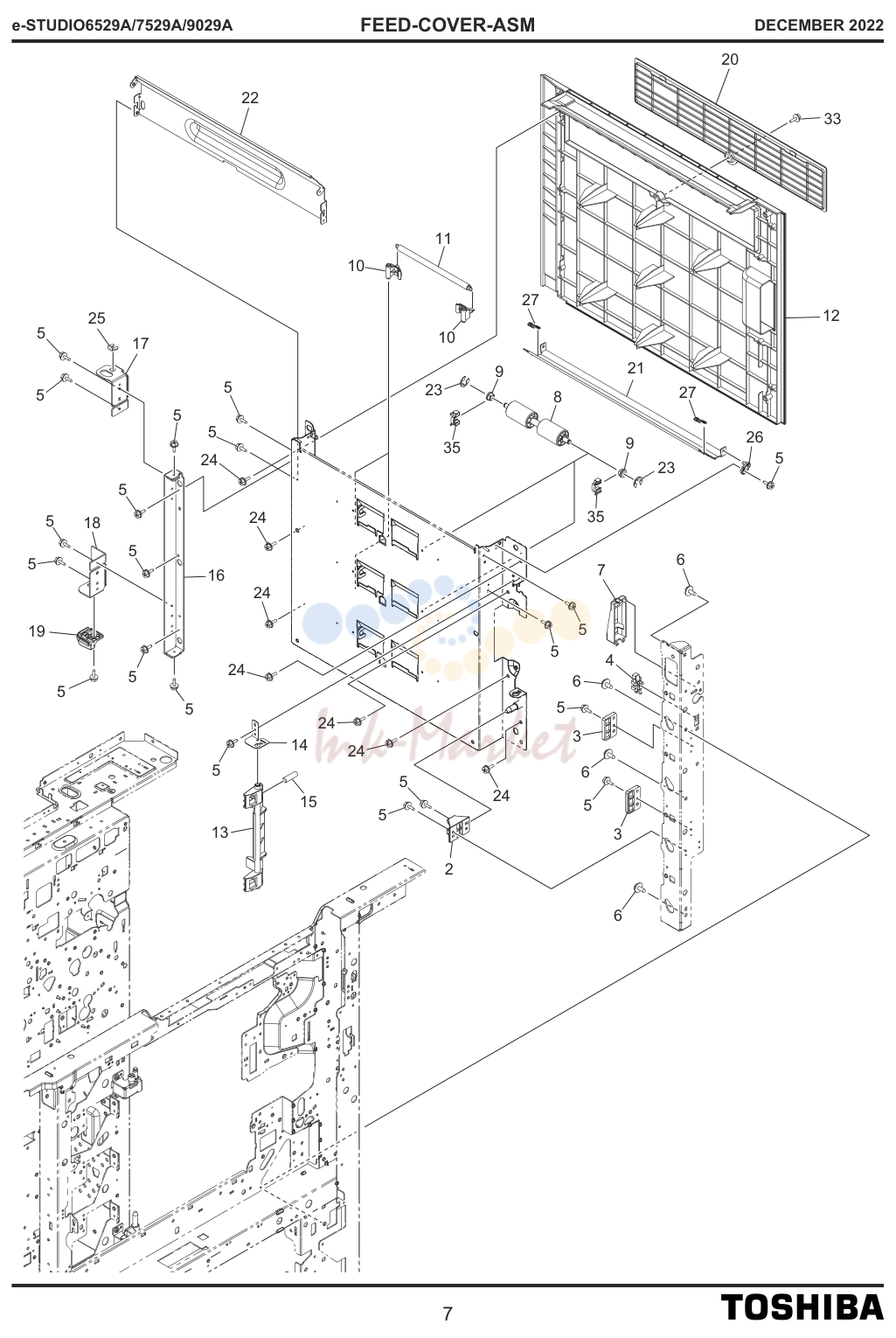

FEED-COVER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LH04509000 запросить цену → | GUIDE-STUD-POS-F43X |
| 3 | 6LH04508000 запросить цену → | HOOK-COVER-LOCK-F43X |
| 4 | C0-20495000 запросить цену → | LG2A24BL1 |
| 5 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 6 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 7 | 6LH04510100 запросить цену → | COVER-OPEN-SENS_S |
| 8 | 6LK41526000 запросить цену → | ASYB-ROLLER-IDLE-H38X |
| 9 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 10 | 6LH04521000 запросить цену → | LVR-IDLE-F43X |
| 11 | 6LH04519000 запросить цену → | SPG-E-COVER-IDLE-F43X |
| 12 | 6LH04506300 запросить цену → | COVER-FEED-LOW-F430-H38X |
| 13 | 6LE03181000 запросить цену → | HNDL-HOOK-EXIT-T_B-PBF |
| 14 | 6LH04527000 запросить цену → | BRKT-LATCH-FIXATION |
| 15 | 6LH04520000 запросить цену → | SPG-C-7R2XR7X22R1 |
| 16 | 6LH04526000 запросить цену → | BRKT-STAY-HINGE |
| 17 | 6LH04528000 запросить цену → | BRKT-COVER-HINGE-U-U-F43X |
| 18 | 6LH04534000 запросить цену → | BRKT-COVER-HINGE-U-L-F43X |
| 19 | 6LH04533000 запросить цену → | GUIDE-SLOPE-U |
| 20 | 6LH04524300 запросить цену → | COVER-FEED-LOW-SUB-F430-B |
| 21 | 6LH04744000 запросить цену → | GUIDE-OLCF-UPPER |
| 22 | 6LH04523000 запросить цену → | GUIDE-OLCF-LOW |
| 23 | X0-00966000 запросить цену → | RR/E-5-SS |
| 24 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 25 | 44201801000 запросить цену → | STOP-RING-6-1.5 |
| 26 | 6LE05756000 запросить цену → | HLDR-GUIDE-FS |
| 27 | 6LH04743000 запросить цену → | GUIDE-LIFT-OLCF-UPPER |
| 33 | X0-02683000 запросить цену → | S/TPP/FHEXM-3X8-ZB3 |
| 35 | 6LL61333000 запросить цену → | COV-BUSH-IDLE-ROL-K18X |
FEED-DRIVE-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH04555000 запросить цену → | BRKT-DRV-FEED-FRT-430 |
| 3 | 6LK41511000 запросить цену → | MOTR.S-FEED-H38X |
| 4 | 6LK41504000 запросить цену → | GEAR-10S017_PS2M32-6_8 |
| 5 | 6LK41505000 запросить цену → | GEAR-10S027_PS2M32-6 |
| 6 | 6LL61319000 запросить цену → | GEAR-10S027-06-RB_N |
| 7 | 6LH04540000 запросить цену → | GEAR-10S019-06 |
| 8 | 6LH04539000 запросить цену → | STUD-DRV-FEED-4 |
| 9 | X0-00966000 запросить цену → | RR/E-5-SS |
| 10 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 11 | 6LL61320000 запросить цену → | GEAR-10S027-06-LW_N |
| 12 | 6LH04537000 запросить цену → | GEAR-10S019_10S017 |
| 13 | 6LH04588000 запросить цену → | GEAR-10S019-06-B |
| 14 | 6LL61508000 запросить цену → | BLT-SY-S2M-148-4 |
| 15 | 6LH05408000 запросить цену → | BLT.SY-S2M-118-5 |
| 16 | F0-01482000 запросить цену → | RNR-1560ZZRP0P24LY121 |
| 18 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| 19 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 20 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 21 | 6LK73049000 запросить цену → | HRNS-PFC-STMT-H380JC |

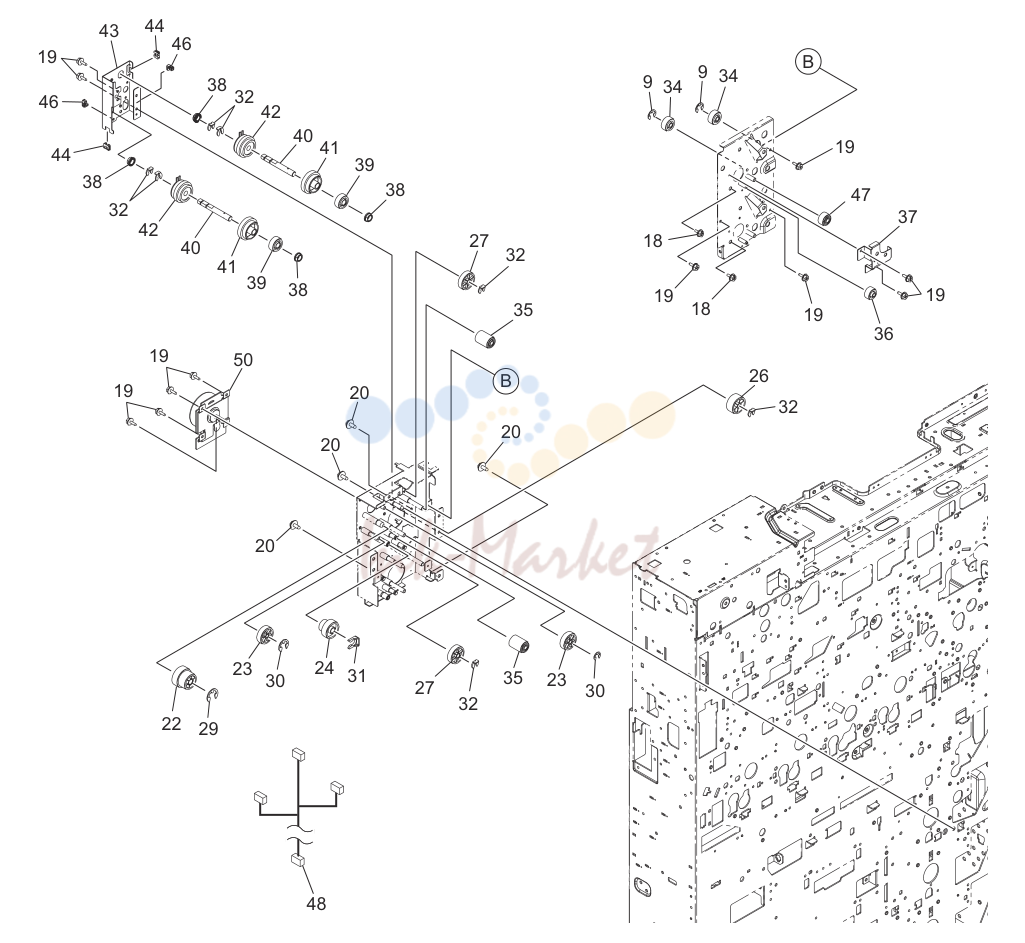

FEED-DRIVE-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 9 | X0-00966000 запросить цену → | RR/E-5-SS |
| 18 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| 19 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 20 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 22 | 6LH04687000 запросить цену → | GEAR-05H57_05S50-08 |
| 23 | 6LH04686000 запросить цену → | GEAR-05S53-05 |
| 24 | 6LH04682000 запросить цену → | GEAR-05S54_S3M20-08 |
| 26 | 6LH04684000 запросить цену → | GEAR-05S54-06 |
| 27 | 6LH04503000 запросить цену → | GEAR-05S55-06 |
| 29 | X0-00968000 запросить цену → | RR/E-7-SS |
| 30 | X0-00965000 запросить цену → | RR/E-4-SS |
| 31 | 41306265000 запросить цену → | STOP-RING-8 |
| 32 | 44201801000 запросить цену → | STOP-RING-6-1.5 |
| 34 | 6LH04694000 запросить цену → | GEAR-10S19-06 |
| 35 | 6LH04670000 запросить цену → | GEAR-10S17-06-262 |
| 36 | 6LH04676000 запросить цену → | GEAR-10S16-05 |
| 37 | 6LH04671000 запросить цену → | PLATE-GEAR |
| 38 | 6LA65697000 запросить цену → | BUSH-8X12X5R5F |
| 39 | 6LH04700000 запросить цену → | GEAR-10S20-08 |
| 40 | 6LK30999000 запросить цену → | ASYS-SHAFT-DRV-H34X |
| 41 | 6LE24357000 запросить цену → | GEAR-05S56-08 |
| 42 | 6LH73808000 запросить цену → | CLUTCH-50T2-G28-8 |
| 43 | 6LL61336000 запросить цену → | BRKT-CL-BUSH-K18X |
| 44 | F0-02296000 запросить цену → | ES-0505-2 |
| 46 | F0-01462000 запросить цену → | LBWS-0206S-V0 |
| 47 | 6LH04675000 запросить цену → | GEAR-10S17-06-139 |
| 48 | 6LK39247000 запросить цену → | HRNS-PFC-FDTM-H380 |
| 50 | 6LK52212000 запросить цену → | MOTR_D-DRIVE-05R20-22 |

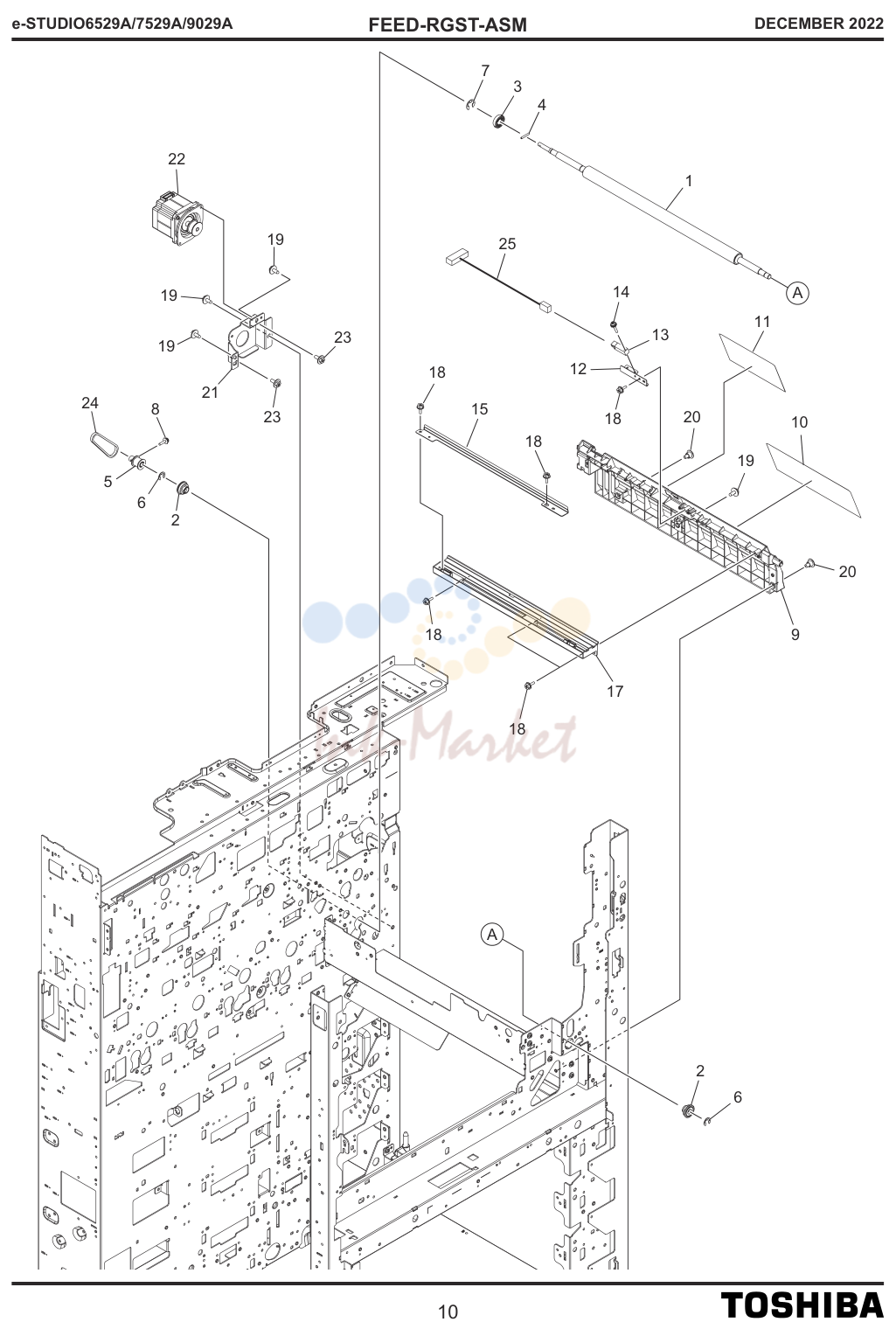

FEED-RGST-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK41570100 запросить цену → | ROLLER-RGST-L-H38X-PBF2 |
| 2 | 6LH04587000 запросить цену → | ASYS-BUSH-RGST |
| 3 | 6LJ07612000 запросить цену → | GEAR-RGST-H130 |
| 4 | X0-01165000 запросить цену → | P/PRL/AH7-2X14-SS |
| 5 | 6LJ07617000 запросить цену → | PULLY-3GT17-06-H13X |
| 6 | X0-00968000 запросить цену → | RR/E-7-SS |
| 7 | X0-00970000 запросить цену → | RR/E-9-SS |
| 8 | X0-00094000 запросить цену → | S/PAN/SWWP-M3X10-NI |
| 9 | 6LK41546000 запросить цену → | GUIDE-RGST-L-430_S |
| 10 | 6LK41548000 запросить цену → | SHEET-GUIDE-RG-L7-H38X |
| 11 | 6LK41547000 запросить цену → | SHEET-GUIDE-RGST-L-R-H38X |
| 12 | 6LH04669000 запросить цену → | BRKT-SNSR-RGST |
| 13 | C0-15007000 запросить цену → | PS119ED1 |
| 14 | X0-02135000 запросить цену → | S/PAN/SWWP-M3X14-NI |
| 15 | 6LL61328000 запросить цену → | ASYS-SHEET-CLEAN-GUIDE |
| 17 | 6LH04730100 запросить цену → | HOLDER-PAPER-POWDER-L_S |
| 18 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 19 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 20 | 6LA37669000 запросить цену → | SCREW-LOCK-ARM |
| 21 | 6LJ07618000 запросить цену → | BRKT-MOT-RGST-H13X |
| 22 | 6LK41512000 запросить цену → | MOTR.S-RGST-H38X |
| 23 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 25 | 6LH08999000 запросить цену → | HRNS-RGTSN-430 |
FEED-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LL61918000 запросить цену → | LEVER-FEED-UNIT-SC |
| 2 | 6LH04826000 запросить цену → | ASYS-BRKT-LEVER-SPT |
| 3 | 6LH04616000 запросить цену → | LEVER-SPT-ROL-430 |
| 3 | 6LL61306000 запросить цену → | LEVER-SPT-ROL-K18X |
| 4 | 6LH04617000 запросить цену → | BRKT-SUP-ROL-SPT |
| 4 | 6LL61312000 запросить цену → | BRKT-SUP-ROL-SPT-K18X |
| 5 | 6LL61304000 запросить цену → | ASYS-FRM-FS-R-K18X |
| 5 | 6LL61303000 запросить цену → | ASYS-FRM-FS-R-K185 |
| 6 | 6LH04618000 запросить цену → | BRKT-SUP-ROL-FEED |
| 7 | C0-20495000 запросить цену → | LG2A24BL1 |
| 9 | 6LH04784100 запросить цену → | SHAFT-ROL-FEED-430-PBF2 |
| 10 | 6LH04629000 запросить цену → | GEAR-08S24-6L |
| 11 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 12 | 6LH04827100 запросить цену → | ASYS-ARM-PICK-K185 |
| 13 | 6LH04742000 запросить цену → | GEAR-08S23-6 |
| 14 | 6LH04638000 запросить цену → | GEAR-08S20-6 |
| 14 | 6LL61309000 запросить цену → | GEAR-6S17-6-K185 |
| 15 | 6LH04828000 запросить цену → | ASYS-SHAFT-ROL-SPT-430 |
| 15 | 6LH04828100 запросить цену → | ASYS-SHAFT-ROL-SPT-K185 |
| 16 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 17 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 18 | 6LL49423000 запросить цену → | GEAR-6S41-6-SH3 |
| 19 | 6LE05774000 запросить цену → | K-GEAR-08S022-LW-390 |
| 19 | 6LL61301000 запросить цену → | GEAR-6S17-6S35-6-K185 |
| 20 | 6LH04612000 запросить цену → | GEAR-10S20-6 |
| 20 | 6LL61308000 запросить цену → | GEAR-10S20-6-K185 |
| 21 | 6LA03873000 запросить цену → | SPE-P/U-110 |
| 22 | 6LL61337000 запросить цену → | ROLLER-FS-TR-K18X |
| 23 | F0-01482000 запросить цену → | RNR-1560ZZRP0P24LY121 |
| 24 | 6LL61300000 запросить цену → | GUIDE-FS-U-K18X |
| 25 | 6LK41502000 запросить цену → | BRKT-GUIDE-FEED-H38X |
| 28 | 6LK41508100 запросить цену → | GUIDE-FS-OPEN-K18X |
| 31 | 6LH04740000 запросить цену → | GEAR-08S23-6-CUP |
| 32 | 6LH04741000 запросить цену → | GEAR-08S24-6-CUP |
| 34 | 6LK41540000 запросить цену → | TL-SEP-ROL-Y-45-N2 |
| 35 | 6LA04042000 запросить цену → | ASYS-ROL-SPT |
| 35 | 6LK41558000 запросить цену → | ASYS-ROL-SPT-H38X |
| 36 | 6LA04047100 запросить цену → | ASYS-ROL-FEED_W |
| 36 | 6LK41557000 запросить цену → | ASYS-ROL-FEED-H38X |
| 38 | 6LL61325000 запросить цену → | SP-SC-5N-L83 |
| 39 | 6LH04663000 запросить цену → | BRKT-HOLD-SPE-430 |
| 40 | 6LH04745000 запросить цену → | SPG-E-7XR6X82-ROL-SPT |
| 41 | 6LH04636000 запросить цену → | GEAR-10S20-6L |
| 42 | 6LH04830000 запросить цену → | ASYS-BRKT-SNSR-SPT |
| 43 | F0-02296000 запросить цену → | ES-0505-2 |
| 44 | 6LH04652000 запросить цену → | LEVER-FS-SNSR-SPT |
| 45 | C0-15009000 запросить цену → | PS124TD1-B |
| 46 | 6LL61302000 запросить цену → | BRKT-SNSR-TR-K18X |
| 47 | X0-02127000 запросить цену → | S/TPP/PAN-3X16-NI |
| 48 | 6LH04749000 запросить цену → | SPG-E-LEV-SNSR-SPT |
| 49 | X0-02135000 запросить цену → | S/PAN/SWWP-M3X14-NI |
| 50 | F0-01462000 запросить цену → | LBWS-0206S-V0 |
| 51 | F0-01194000 запросить цену → | UAMS-02WH-2 |
| 52 | 6LK41543000 запросить цену → | COVER-FEED-UNIT-RER_S |
| 53 | 6LH04711200 запросить цену → | ACT-SW-EMPTY-K18X |
| 55 | 6LJ07621200 запросить цену → | ASYS-GUIDE-FEED-ENT-K18X |
| 56 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 57 | X0-00966000 запросить цену → | RR/E-5-SS |
| 58 | X0-00964000 запросить цену → | RR/E-3-SS |
| 59 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 60 | 6LK73046000 запросить цену → | HRNS-CSTMJ-H380 |
| 61 | 6LK73226000 запросить цену → | HRNS-TLCFMJ-H380 |
| 62 | 6LA15257000 запросить цену → | SOL-PICK-340 |
| 63 | 6LA03740000 запросить цену → | LEVER-P/U-SND |
| 64 | X0-02113000 запросить цену → | S/PAN-M3X4-NI |
| 65 | 6LE06731000 запросить цену → | CLUTCH-6-LB-390 |
| 66 | 6LJ08112000 запросить цену → | DAMPER-BP-LCF |
| 70 | 6LK41503000 запросить цену → | COVER-HRNS-FS-H38X |
| 72 | C0-15007000 запросить цену → | PS119ED1 |
| 80 | F0-02434000 запросить цену → | DDLF-1060ZZHP0P25LY551 |
| 81 | 6LL61310000 запросить цену → | FILM-GUARD-K185 |
| 82 | 6LL61313000 запросить цену → | GUIDE-BUSH-FEED-K18X |
| 100 | 6LL61300100 запросить цену → | GUIDE-FS-U-K18XT |

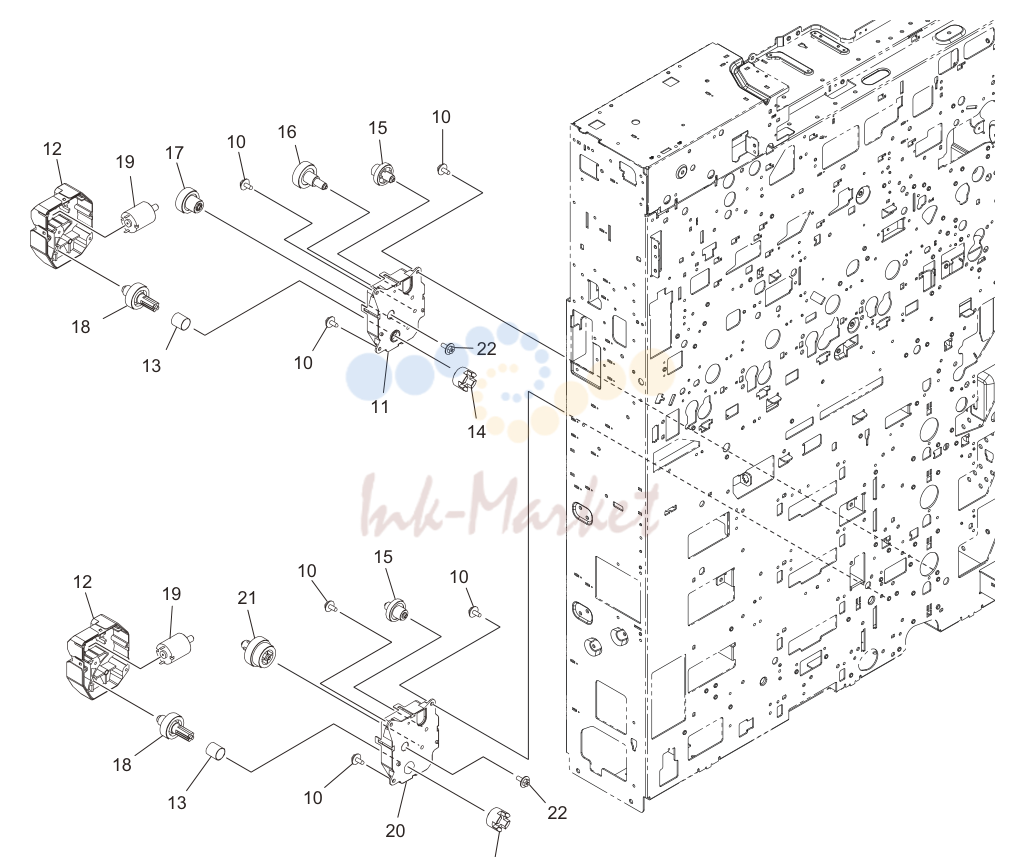

TANDEM-LCF-DRIVE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 10 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 11 | 6LH05917100 запросить цену → | BOX-DRV-TANDEM-F_S |
| 12 | 6LH05919100 запросить цену → | BOX-DRV-TANDEM-R_S |
| 13 | 6LH06003000 запросить цену → | SPG-DRV-TANDEM-CUP |
| 14 | 6LH05923000 запросить цену → | CUP-DRV-TANDEM |
| 15 | 6LH05902000 запросить цену → | GEAR-08S-34-08S-17 |
| 16 | 6LH05920000 запросить цену → | GEAR-08S-39-08S-16-L |
| 17 | 6LH05924000 запросить цену → | GEAR-08S-37-08S-20 |
| 18 | 6LH05921000 запросить цену → | GEAR-08S-38 |
| 19 | 6LK42327000 запросить цену → | ASYS-MOTR_D-TLCF-130N |
| 20 | 6LH05918100 запросить цену → | BOX-DRV-TANDEM-F-2_S |
| 21 | 6LH05922000 запросить цену → | GEAR-08S-44-08S-36 |
| 22 | X0-02251000 запросить цену → | S/TPP/FHEXM-4X8-NI |
Полный список запчастей доступен по запросу.
комментарии
