Toshiba e-STUDIO 5520C 6520C 6530C — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- COVER-1-ASM
- COVER-2-ASM
- CONTROL-PANEL-ASM
- ARM-ASM
- LOWER-FRAME-ASM
- UPPER-FRAME-ASM
- FEED-COVER-ASM

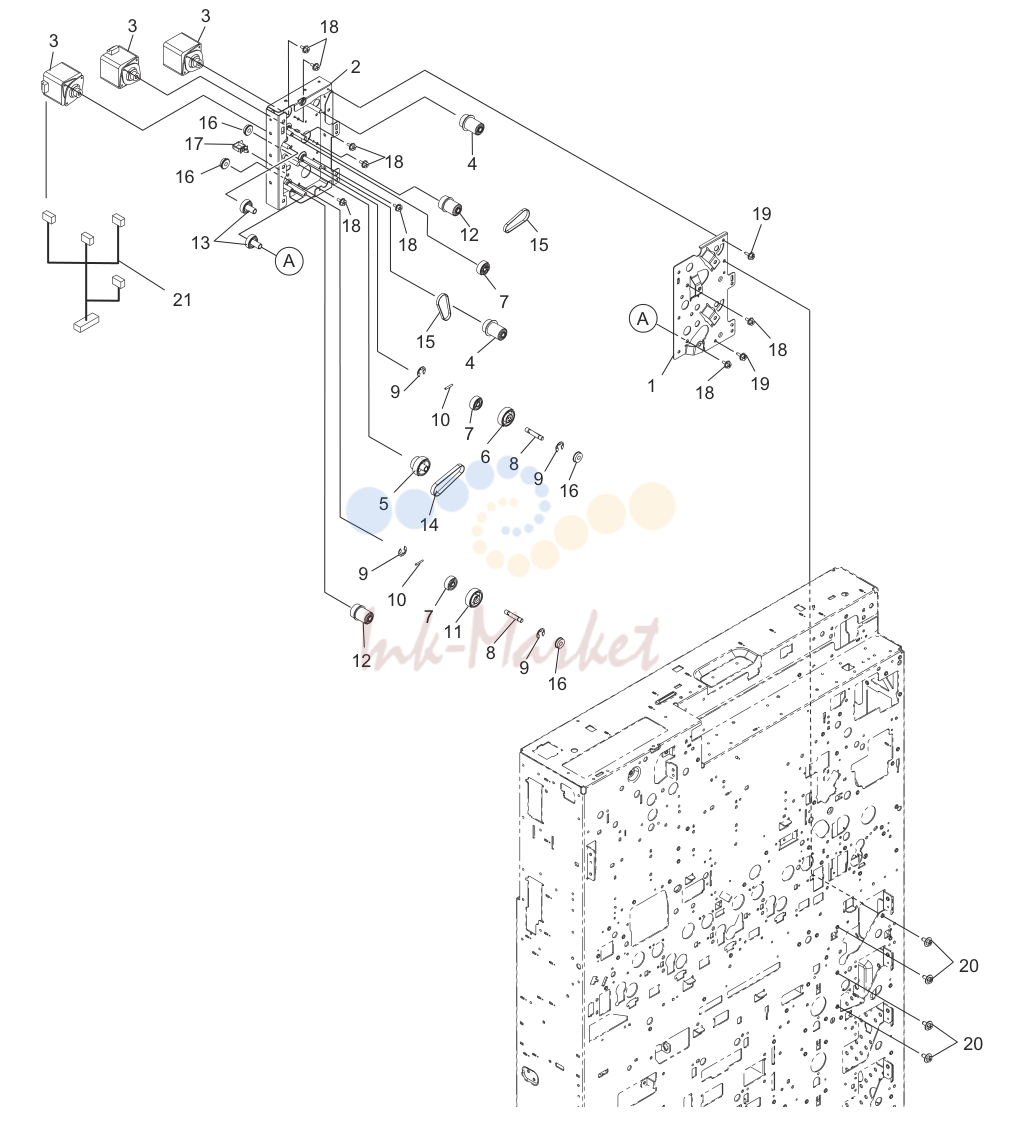

- FEED-DRIVE-1-ASM

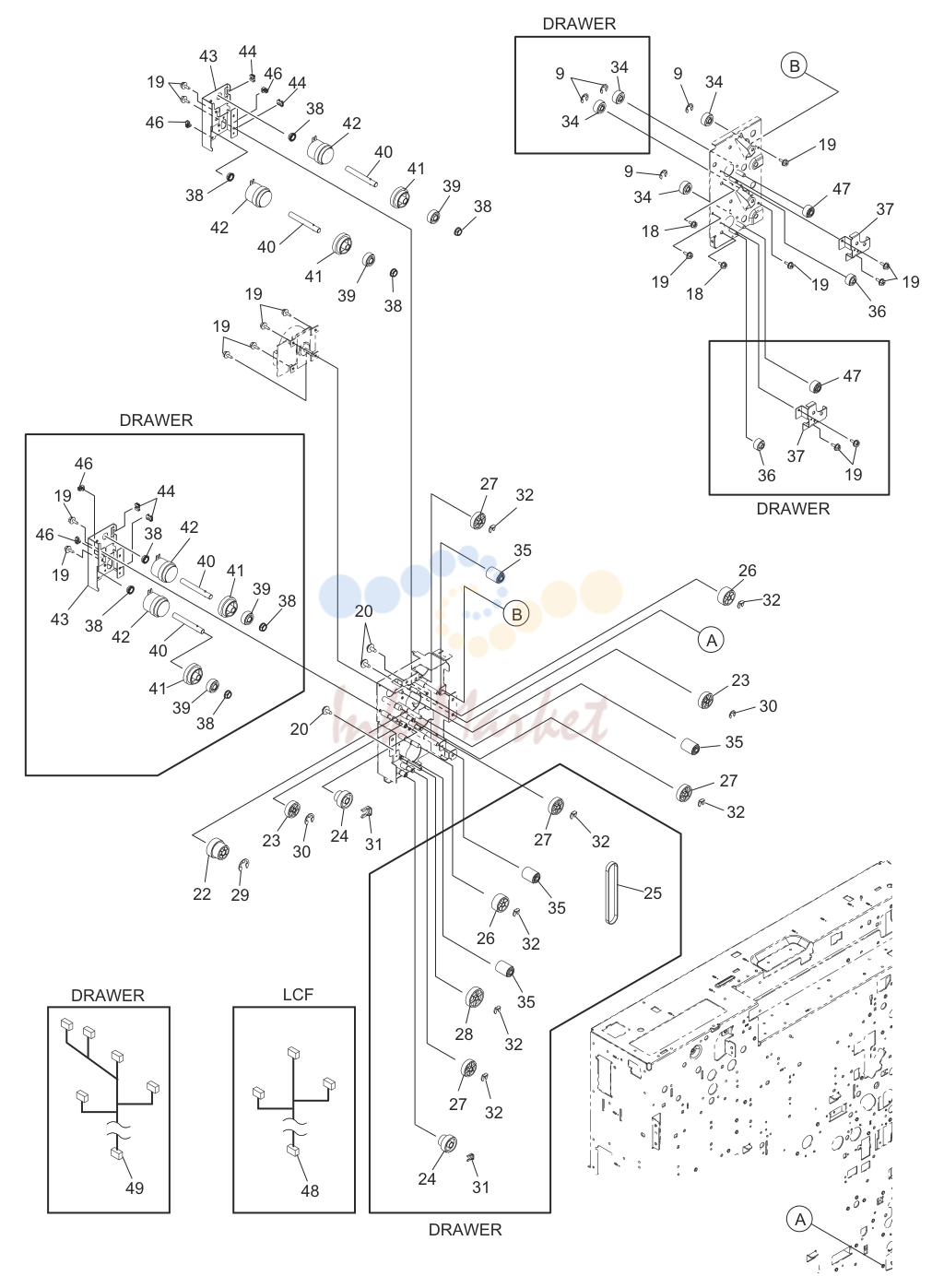

- FEED-DRIVE-2-ASM

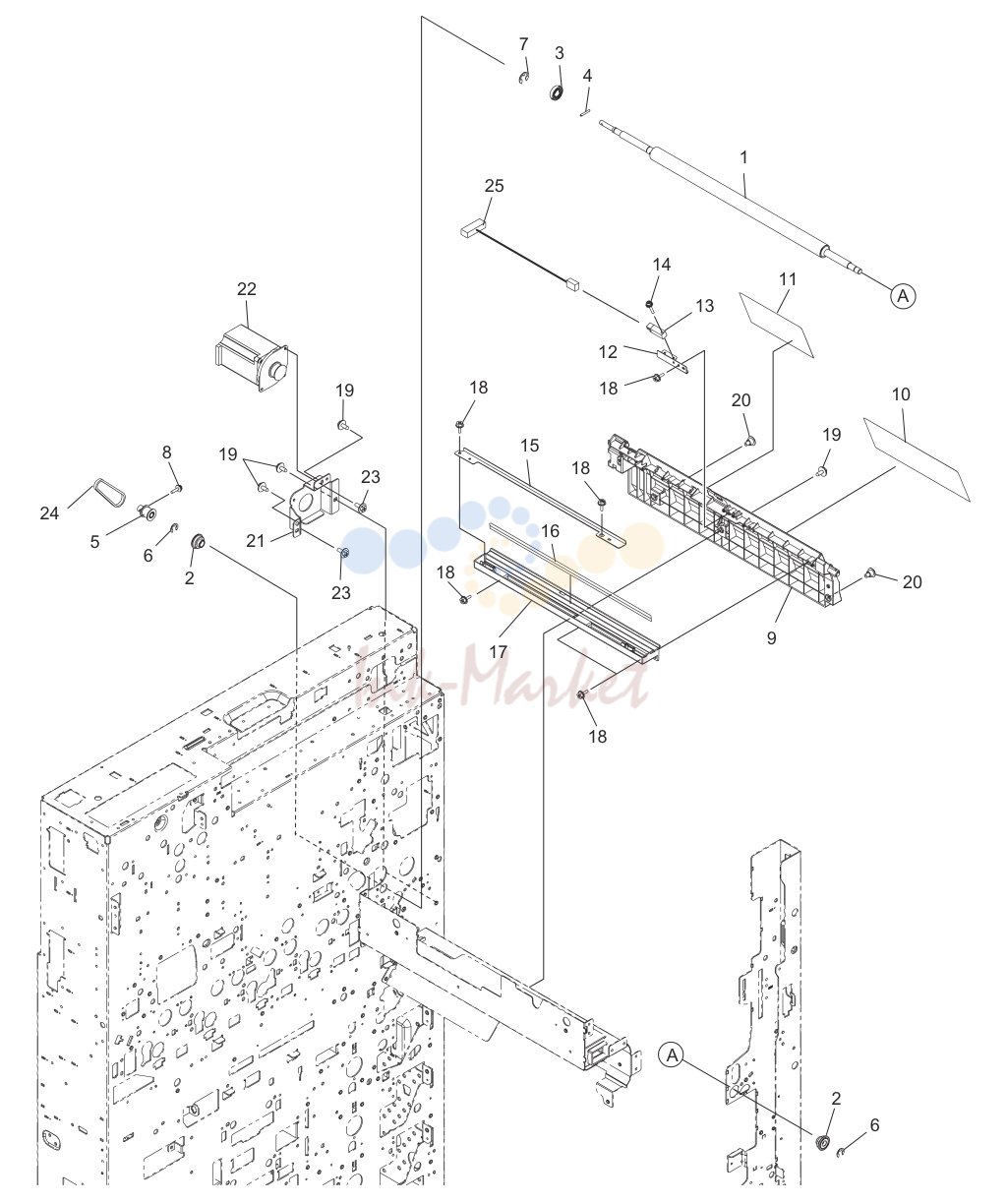

- FEED-RGST-ASM

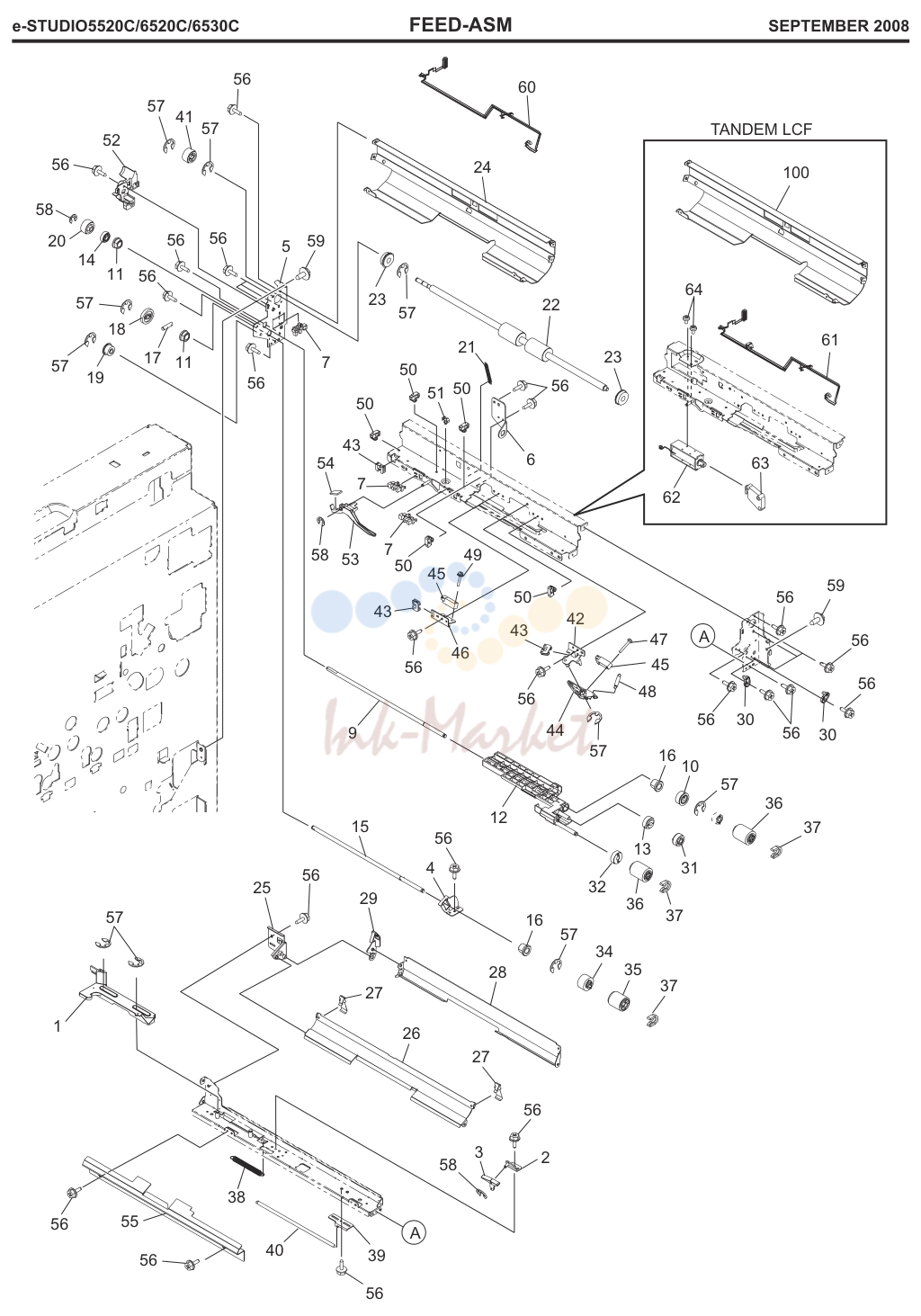

- FEED-ASM

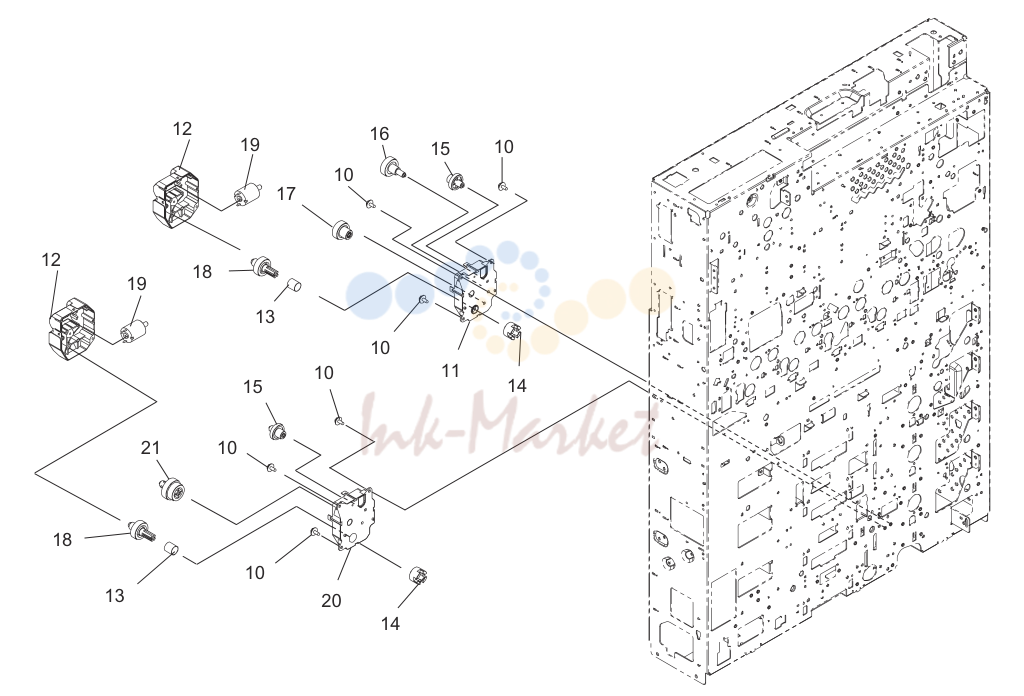

- TANDEM-LCF-DRIVE-ASM

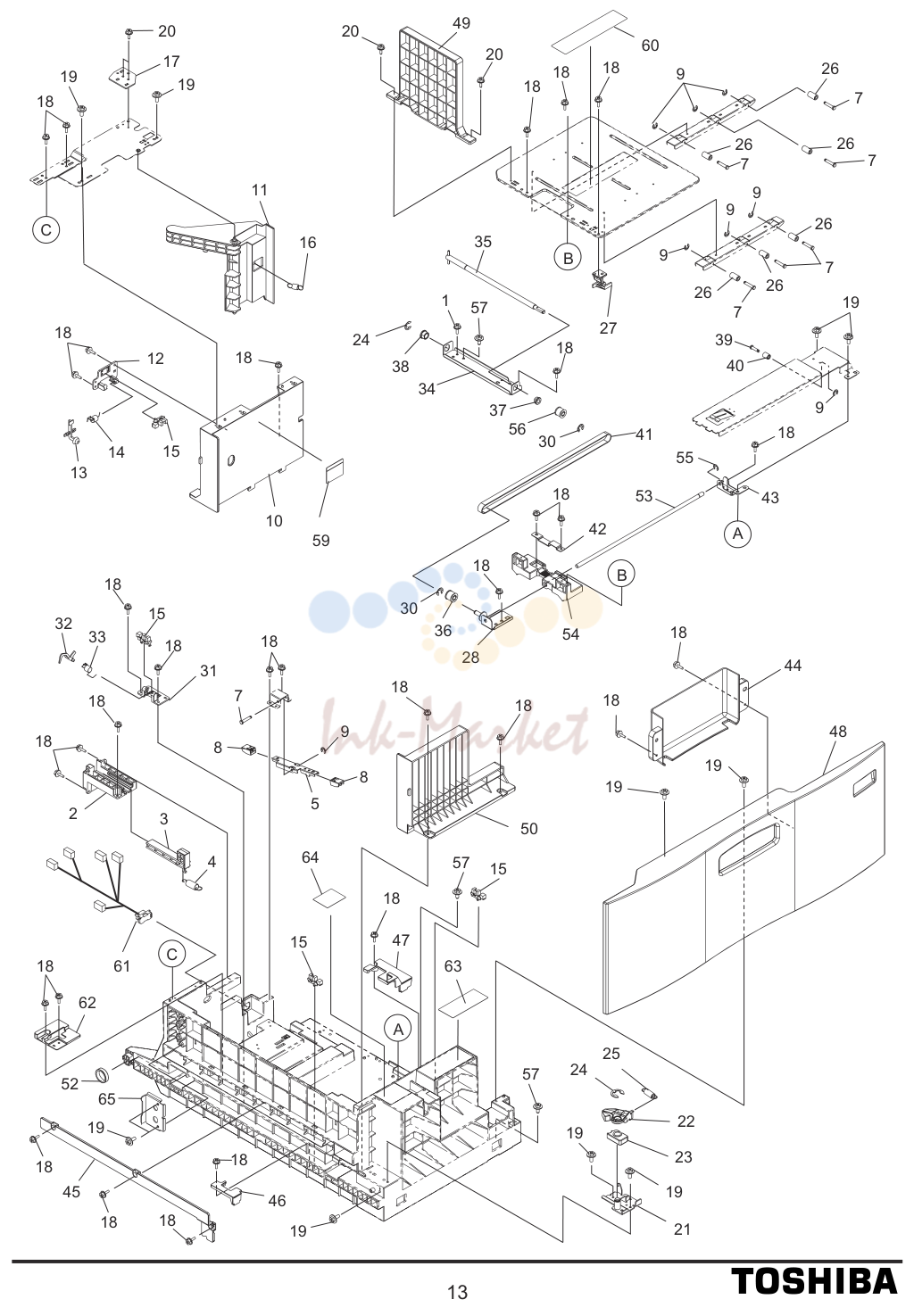

- TANDEM-LCF-1-ASM
- TANDEM-LCF-2-ASM
- MANUAL-FEED-DRIVE-1-ASM
- MANUAL-FEED-DRIVE-2-ASM
- MANUAL-TRAY-ASM
- ADU-DRIVE-ASM
- ADU-COVER-ASM
- ADU-MID-ASM
- ADU-GUIDE-1-ASM
- ADU-GUIDE-2-ASM
- BRIDGE-1-ASM
- BRIDGE-2-ASM
- BRIDGE-3-ASM
- BRIDGE-4-ASM
- Узел 27
- TRANSFER-ROLLER-DRIVE-ASM
- TRANSFER-ROLLER-ASM
- TRANSFER-BELT-1
- TRANSFER-BELT-2
- TRANSFER-BELT-3
- TRANSFER-BELT-4
- TRANSFER-BELT-CLEANER
- EXIT-1-ASM
- EXIT-2-ASM
- EXIT-3-ASM
- FUSER-AROUND-ASM
- FUSER-DRIVE-ASM
- FUSER-COV-FRAME-ASM
- FUSER-GUIDE-ASM
- FUSER-PR-ASM
- FUSER-HR-ASM
- FRONT-FRAME-ASM
- REAR-FRAME-1-ASM
- REAR-FRAME-2-ASM
- REAR-FRAME-3-ASM
- LSU-ASM
- DUCT-ASM
- OPTICAL-FRAME-ASM
- OPTICAL-DRIVE-ASM
- CRG-1-ASM
- OPTICAL-ELECTRIC-ASM
- DRIVE-DEV-ASM
- DRIVE-DRUM-ASM
- TONER-ASM
- EPU-COVER-ASM
- EPU-TRAY-1-ASM
- EPU-TRAY-2-ASM
- EPU-TRAY-3-ASM
- DEVELOPER-ASM
- CLEANER-ASM
- CHARGER-ASM
- Узел 64
- DRAWER-DRIVE-ASM
- DRAWER-ASM
- SYS-ASM
- LGC-ASM
- ERECTRIC-ASM
- PS-HVT-ASM
- RADF-FEED-1-ASM
- RADF-FEED-2-ASM
- RADF-FEED-3-ASM
- RADF-FEED-4-ASM
- RADF-FEED-5-ASM
- RADF-FEED-6-ASM
- RADF-FEED-DRIVE-ASM
- RADF-HINGE-ASM
- RADF-REAR-FRAME-ASM
- RADF-COVER-ASM
- RADF-GUIDE-OPEN-ASM
- RADF-PLATEN-ASM
- RADF-TRAY-ASM
- Узел 84
- DOWNLOAD JIGS
- SUPPLIES

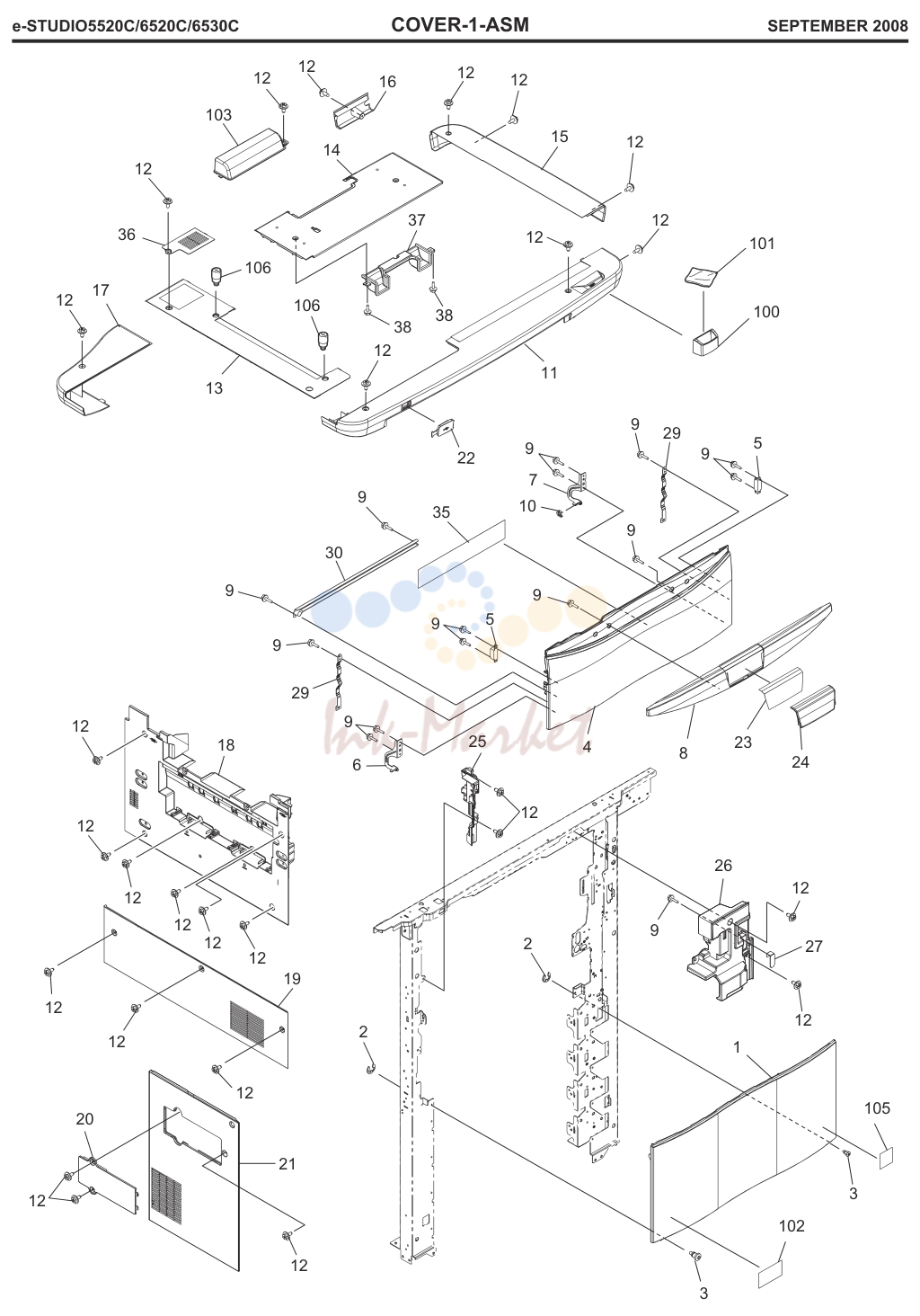

COVER-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH02306000 запросить цену → | COVER-FRT-EPU-430T |
| X0-00965000 запросить цену → | RR/E-4-SS | |
| 3 | 6LA65682000 запросить цену → | SCREW-CLNR-DEV |
| 4 | 6LH02307000 запросить цену → | COVER-FRT-TNR-430T |
| 5 | F0-01564000 запросить цену → | CA-0168C |
| 6 | 6LH02316000 запросить цену → | ASYS-HNG-L |
| 7 | 6LH02315000 запросить цену → | ASYS-HNG-R |
| 8 | 6LH02303000 запросить цену → | PLATE-EMBLEM |
| 9 | X0-02248000 запросить цену → | S/TPP/FHEXM-3X10-NI |
| 11 | 6LH02321000 запросить цену → | COVER-TBL-FRT-430T |
| 12 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 13 | 6LH08262000 запросить цену → | COVER-TP-LFT-CNT-430T |
| 14 | 6LH08263000 запросить цену → | COVER-TP-RER-430T |
| 15 | 6LH08261000 запросить цену → | COVER-TP-RGT-430T |
| 16 | 6LH08264000 запросить цену → | COVER-TP-RER-U-430T |
| 17 | 6LH02322000 запросить цену → | COVER-TBL-FAX-430T |
| 18 | 6LH02327000 запросить цену → | COVER-LFT-EXIT-430T |
| 19 | 6LH02319000 запросить цену → | COVER-LFT-LSU-430T |
| 20 | 6LH02357000 запросить цену → | ASYS-COVER-FLT-F43X |
| 21 | 6LH02318000 запросить цену → | COVER-DUCT-430T |
| 22 | 6LH02384000 запросить цену → | CAP-USB |
| 6LH02347000 запросить цену → | SHEET-EMBLEM-5520 | |
| 6LH02347100 запросить цену → | SHEET-EMBLEM-6520 | |
| 6LH02347200 запросить цену → | SHEET-EMBLEM-6530 | |
| 24 | 6LH02301000 запросить цену → | COVER-EMBLEM |
| 25 | 6LH02354000 запросить цену → | COVER_INNER_L-430T |
| 26 | 6LH02369000 запросить цену → | COVER_INNER_R |
| 27 | 6LH02356000 запросить цену → | PLT_MAG_CV_IN_R |
| 29 | 6LH02317000 запросить цену → | BAND-CV-FRT-TNR |
| 30 | 6LH02364000 запросить цену → | PLT_BRIDGE_CV_FRT_TNR |
| 35 | 6LH03597000 запросить цену → | SHEET-INST-TONER-430 |
| 36 | 6LH08368000 запросить цену → | ASYS-COVER-TP-LFT-SUB-430 |
| 37 | 6LH01550000 запросить цену → | ASYS-DUCT-TP-REAR-L |
| 38 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 100 | 6LE16209000 запросить цену → | ASYS-CLOTH-SCN |
| 101 | 6LE16207000 запросить цену → | CLOTH-SCN |
| 102 | 6LH45830000 запросить цену → | LBL-E-BRIDGE2 |
| 103 | 6LH02373000 запросить цену → | COVER-TP-REAR-R |
| 105 | 6LE84761000 запросить цену → | LBL-ENERGY-T-PS-N |

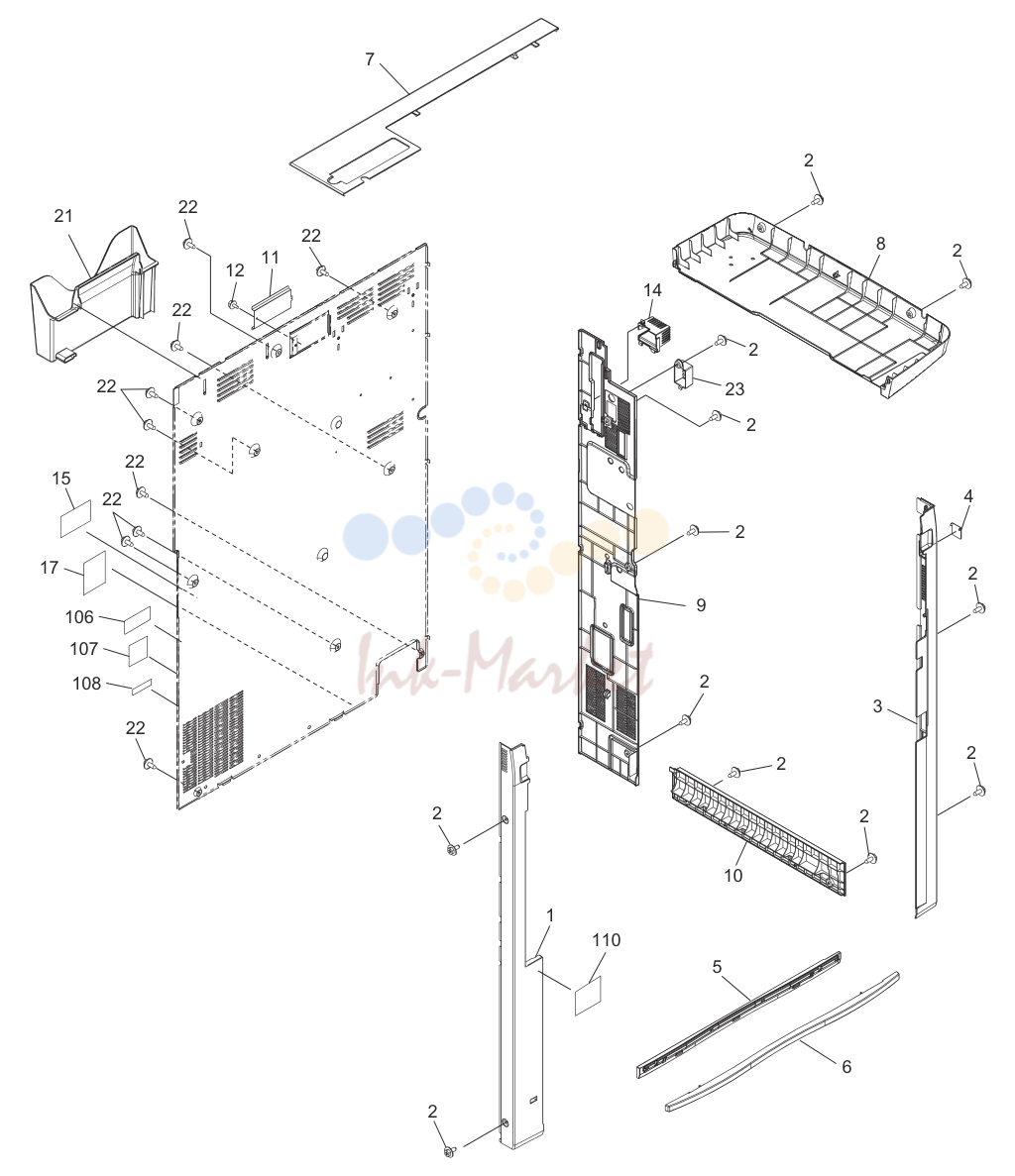

COVER-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH02304000 запросить цену → | COVER-FRT-CNR-L-430T |
| X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 | |
| 3 | 6LH02305000 запросить цену → | COVER-FRT-CNR-R-430T |
| 4 | 6LH02325000 запросить цену → | COVER-LID-SW |
| 5 | 6LH02309000 запросить цену → | COVER-FRT-SKIRT-430T |
| 6LH02310000 запросить цену → | COVER-FRT-SKIRT-CV-430 | |
| 7 | 6LH02323000 запросить цену → | COVER-TBL-BCK-430T |
| 8 | 6LH02368000 запросить цену → | ASYS-COVER-TBL-UDR |
| 9 | 6LH02328000 запросить цену → | COVER-RGT-RER-430T |
| 10 | 6LH02308000 запросить цену → | COVER-LCF-RAIL-430T |
| 11 | 6LH02345000 запросить цену → | COVER-RER-SUB-EFI |
| 12 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 14 | 6LH02329000 запросить цену → | COVER-CABLE-RGT-RER-430T |
| 15 | 6LA47529000 запросить цену → | LBL-LASER |
| 44204604000 запросить цену → | LBL-SERVICE-45 | |
| 21 | 6LE75819000 запросить цену → | POCKET-MANUAL |
| 22 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 23 | 6LH02372000 запросить цену → | COVER-FILTER-FUS |
| 6LA15839000 запросить цену → | LABEL-FCC-18 | |
| 6LE90046000 запросить цену → | LBL-MERCURY-US | |
| 110 | 6LH14714000 запросить цену → | LBL-CAUTION-DAMP-HTR |

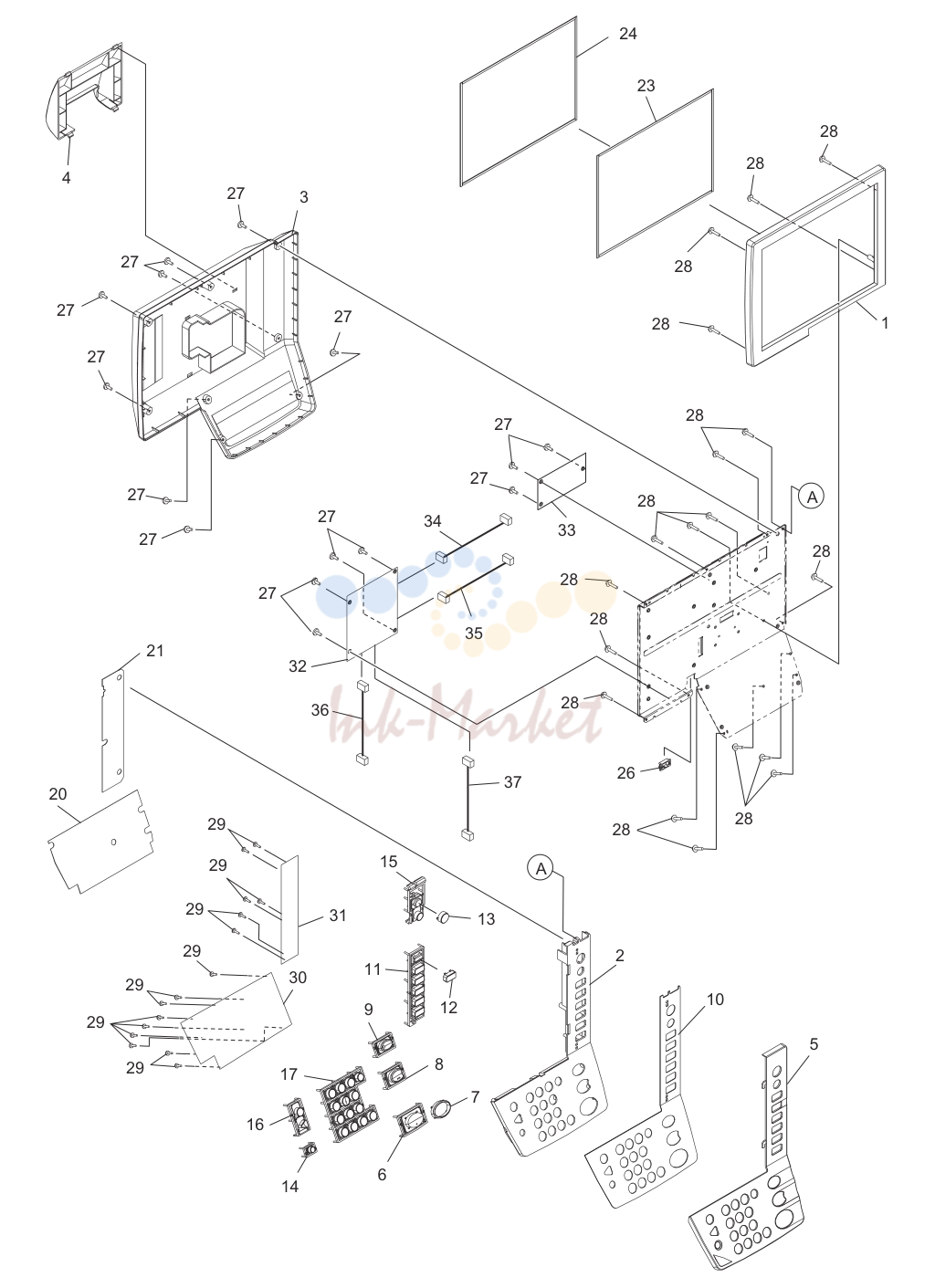

CONTROL-PANEL-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH02000000 запросить цену → | COVER-CONPANE-UPR1 |
| 6LH02001000 запросить цену → | COVER-CONPANE-UPR2 | |
| 3 | 6LH02002000 запросить цену → | COVER-CONPANE-BCK |
| 4 | 6LH02003000 запросить цену → | COVER-CONPANE-HINGE |
| 5 | 6LH02004000 запросить цену → | COVER-CONPANE-SHEET |
| 6 | 6LH02005000 запросить цену → | KEY-START |
| 7 | 6LH02006000 запросить цену → | KEY-START-RING |
| 8 | 6LH02007000 запросить цену → | KEY-STOP |
| 9 | 6LH02008100 запросить цену → | KEY-RESET-U |
| 10 | 6LH02021100 запросить цену → | SHEET-PANEL-U |
| 11 | 6LH02009000 запросить цену → | KEY-FUNCTION |
| 12 | 6LH02010000 запросить цену → | KEY-MENU |
| 13 | 6LH02011000 запросить цену → | KEY-POWER |
| 14 | 6LH02012000 запросить цену → | KEY-COUNT |
| 15 | 6LH02013000 запросить цену → | KEY-ENERGY-SAVE |
| 16 | 6LH02014000 запросить цену → | KEY-JUMP |
| 17 | 6LH02015000 запросить цену → | KEY-TEN |
| 20 | 6LH02018000 запросить цену → | SHILD-SHEET-A |
| 21 | 6LH02019000 запросить цену → | SHILD-SHEET-B |
| 23 | 6LH02026000 запросить цену → | ASYS-PNL-TOUCH-430 |
| 24 | 6LH02027000 запросить цену → | ASYS-DSP-LCD-430 |
| 26 | F0-01248000 запросить цену → | ESC-0912 |
| 27 | X0-00430000 запросить цену → | S/BID-M3X6-NI |
| 28 | X0-02095000 запросить цену → | S/TPP/BRZ-3X10-NI |
| 29 | X0-02094000 запросить цену → | S/TPB/BID-2X6-NI |
| 30 | 6LH09084000 запросить цену → | PWA-F-KEY1-430 |
| 31 | 6LH09087000 запросить цену → | PWA-F-KEY2-430 |
| 32 | 6LH09081000 запросить цену → | PWA-F-DSP-430 |
| 33 | 6LH09162000 запросить цену → | INV-DSP-430 |

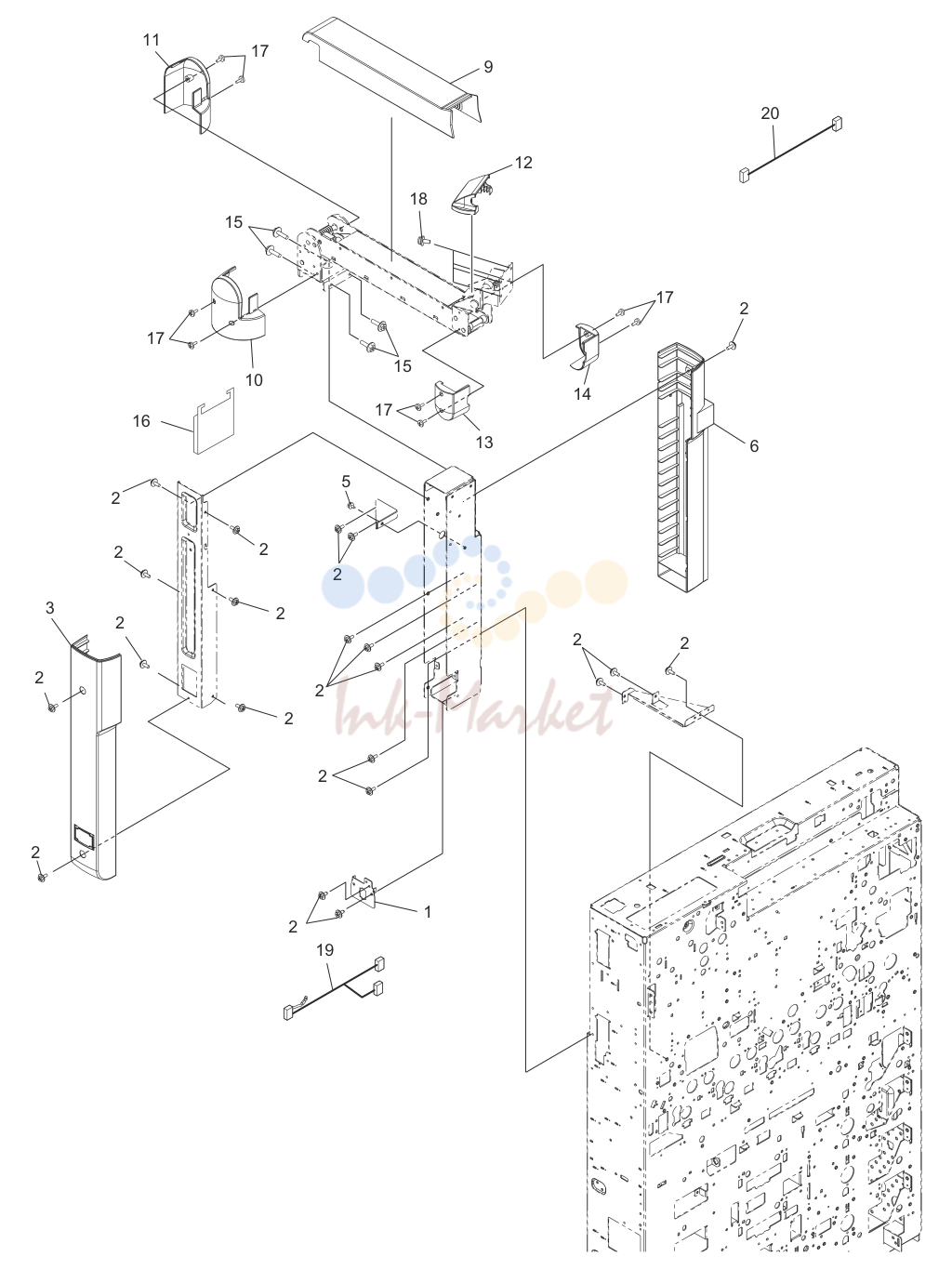

ARM-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH01138000 запросить цену → | BRKT-FIN-CBL-CONP |
| X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 | |
| 3 | 6LH02342000 запросить цену → | COVER-OPE-LFT |
| 5 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 6 | 6LH02341000 запросить цену → | COVER-OPE-RGT |
| 9 | 6LH02040000 запросить цену → | COVER-ARM-MAIN |
| 10 | 6LH02041000 запросить цену → | COVER-ARM-LWR-L |
| 11 | 6LH02042000 запросить цену → | COVER-ARM-LWR-R |
| 12 | 6LH02043000 запросить цену → | COVER-ARM-UPR-C |
| 13 | 6LH02044000 запросить цену → | COVER-ARM-UPR-L |
| 14 | 6LH02045000 запросить цену → | COVER-ARM-UPR-R |
| 15 | X0-02237000 запросить цену → | S/FHEXM-M4X12-NI |
| 16 | 6LH02046000 запросить цену → | COVER-ARM-SHUTTER |
| 17 | X0-00430000 запросить цену → | S/BID-M3X6-NI |
| 18 | X0-02217000 запросить цену → | S/PAN/SWWP-M4X8-ZU3 |

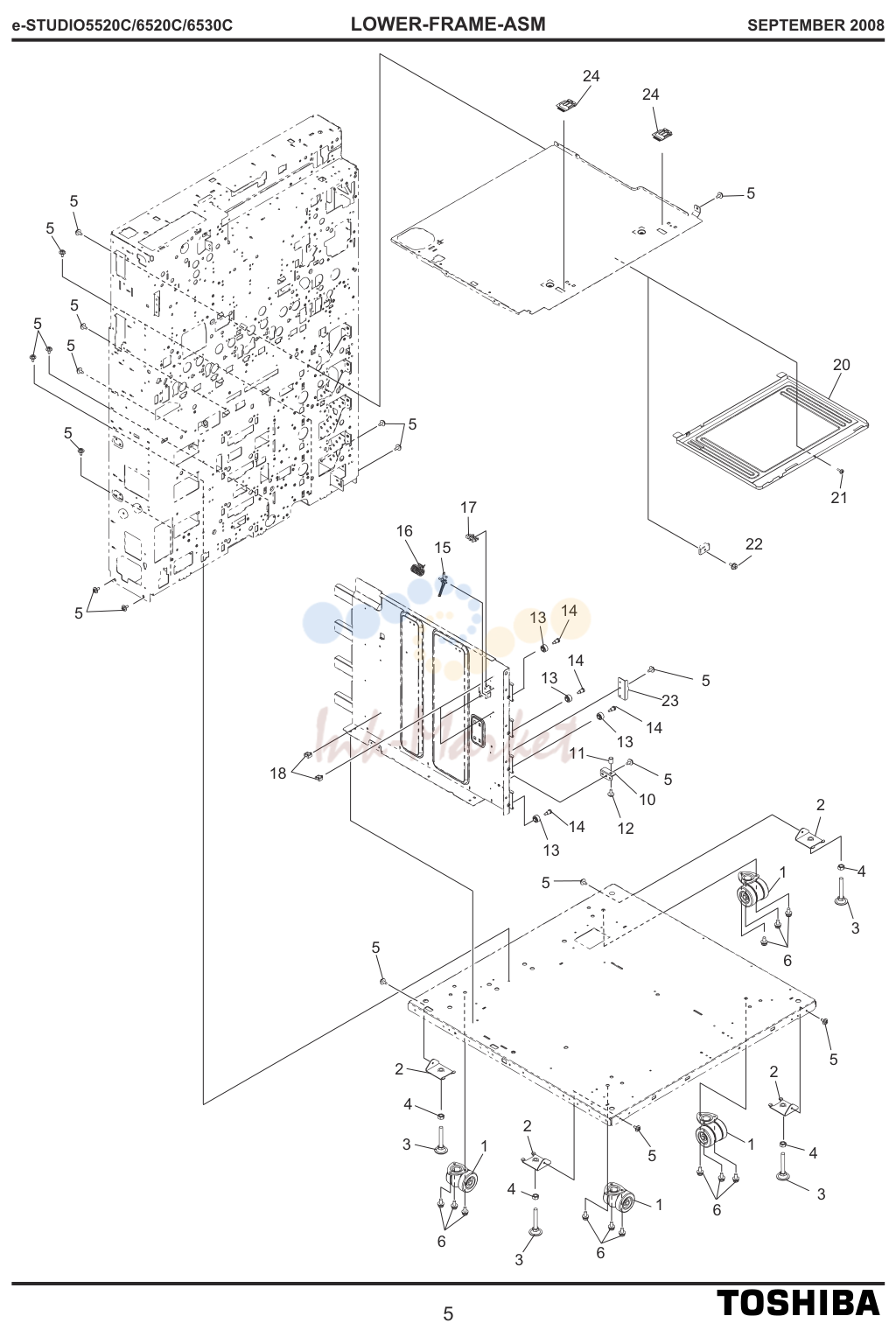

LOWER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH00835000 запросить цену → | BWP-50N-CUSTOM |
| 6LE06312000 запросить цену → | ASYS-BRKT-ADJ-390 | |
| 3 | 6LE06413000 запросить цену → | FOOT-H-AD-502-ZU3-39X |
| 4 | X0-00864000 запросить цену → | N/HEX/1-M8-SS |
| 5 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 6 | X0-02481000 запросить цену → | S/PAN/SWWP-M5X10-NI |
| 6LH06001000 запросить цену → | PLT-LATCH-L | |
| 6LH06000000 запросить цену → | STUD-LATCH-1 | |
| X0-02235000 запросить цену → | S/FHEXM-M4X8-NI | |
| 6LH05709000 запросить цену → | ROLL-LEFT-F-CST-F43X | |
| 6LH05710000 запросить цену → | SCREW-ROLL-CST-F43X | |
| 15 | 6LH03469000 запросить цену → | ACTR-SNSR-WTNR-BOX |
| 16 | 6LH03565000 запросить цену → | SPG-T-ACT-WTNR-BOX |
| 17 | C0-14266000 запросить цену → | LG248BL1 |
| 18 | F0-01250000 запросить цену → | MSB-1207 |
| 6LH00840200 запросить цену → | ASYS-DHTR-DRUM-5520-E | |
| 6LE25946000 запросить цену → | SCREW-FUS-3X8-S | |
| X0-02230000 запросить цену → | S/FHEXM-M3X6-NI | |
| 6LH06050000 запросить цену → | BRKT-STOP-TNDM-FRSD | |
| 24 | 6LH07983000 запросить цену → | GUIDE-LSU-430 |

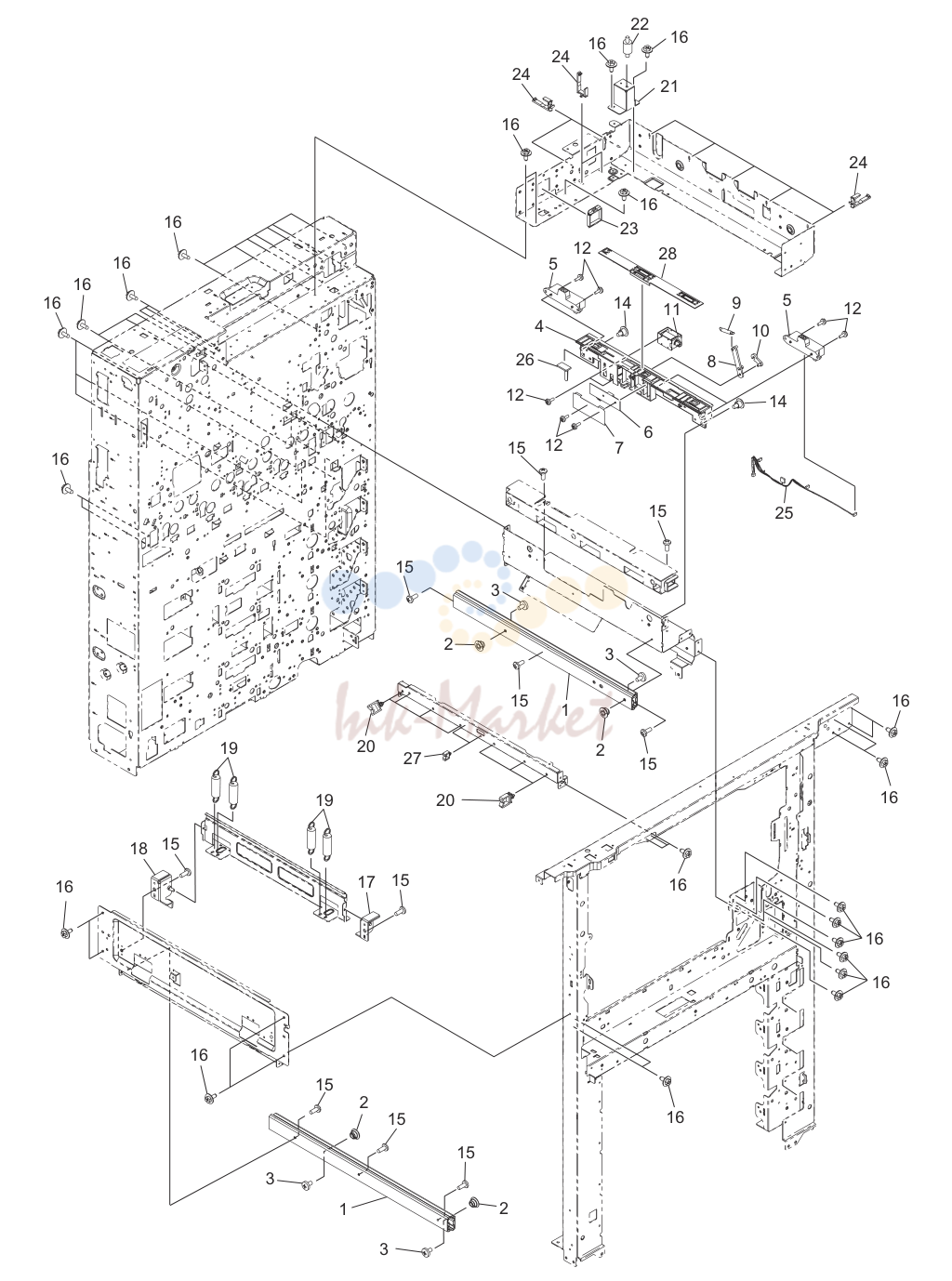

UPPER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE08860000 запросить цену → | RAIL-TRU-390 |
| 6LH02834000 запросить цену → | STUD-RAIL | |
| 3 | X0-01285000 запросить цену → | S/BID-M4X6-NC |
| 4 | 6LH03749000 запросить цену → | HLDR-IMG-POS-SNS |
| 5 | 6LE29453000 запросить цену → | SNSR-POS-380 |
| 6 | 6LE29754000 запросить цену → | SNSR-CTD-380 |
| 7 | 6LH03746000 запросить цену → | MYLAR-IMG-SNS |
| 8 | 6LH03748000 запросить цену → | LINK-IMG-POS-SNS-2 |
| 9 | 6LE22846000 запросить цену → | SPG-E-4R5XR3X20R8 |
| 10 | 6LH03747000 запросить цену → | LINK-IMG-POS-SNS-1 |
| 11 | 6LE22859000 запросить цену → | SND-TDS-10A-380 |
| 12 | X0-02256000 запросить цену → | S/PAN-M3X6-ZU3 |
| 14 | 6LA37669000 запросить цену → | SCREW-LOCK-ARM |
| 15 | X0-02074000 запросить цену → | S/TPS/BID-4X8-ZU3 |
| 16 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 17 | 6LH03966000 запросить цену → | ASYS-BRKT-TNS-CLN-F |
| 18 | 6LH03967000 запросить цену → | ASYS-BRKT-TNS-CLN-R |
| 19 | 6LH03792000 запросить цену → | SPG-CLN-TBU-TNS |
| 20 | F0-00338000 запросить цену → | WS-2U |
| 21 | 6LH08277000 запросить цену → | BRKT-DMP-RER-RGT |
| 22 | 6LH08278000 запросить цену → | INSULATOR-430 |
| 24 | F0-00036000 запросить цену → | RLWS3TV0 |
| 26 | F0-00136000 запросить цену → | K-103G |
| 27 | F0-01250000 запросить цену → | MSB-1207 |
| 28 | 6LH03744000 запросить цену → | SHUT-IMG-POS-SNS |

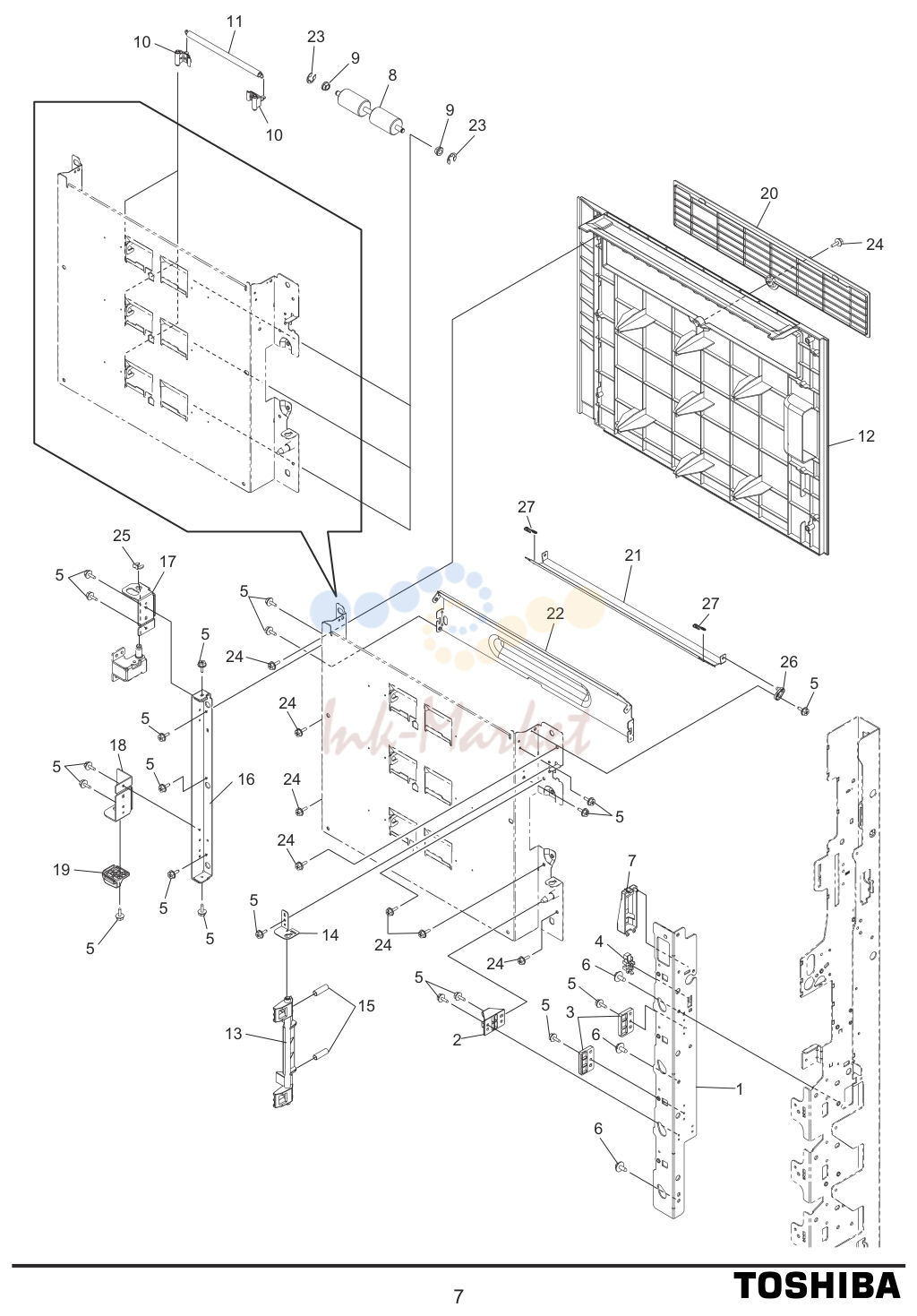

FEED-COVER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH04504000 запросить цену → | BRKT-POS-FS-UNIT-F |
| 6LH04509000 запросить цену → | GUIDE-STUD-POS-F43X | |
| 3 | 6LH04508000 запросить цену → | HOOK-COVER-LOCK-F43X |
| 4 | C0-14266000 запросить цену → | LG248BL1 |
| 5 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 6 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 7 | 6LH04510000 запросить цену → | COVER-OPEN-SENS |
| 8 | 6LE05723000 запросить цену → | ROLLER-IDLE-390 |
| 10 | 6LH04521000 запросить цену → | LVR-IDLE-F43X |
| 11 | 6LH04519000 запросить цену → | SPG-E-COVER-IDLE-F43X |
| 12 | 6LH04506000 запросить цену → | COVER-FEED-LOW-F430-T |
| 13 | 6LE03133000 запросить цену → | HNDL-HOOK-EXIT |
| 14 | 6LH04527000 запросить цену → | BRKT-LATCH-FIXATION |
| 15 | 6LH04520000 запросить цену → | SPG-C-7R2XR7X22R1 |
| 16 | 6LH04526000 запросить цену → | BRKT-STAY-HINGE |
| 17 | 6LH04528000 запросить цену → | BRKT-COVER-HINGE-U-U-F43X |
| 18 | 6LH04534000 запросить цену → | BRKT-COVER-HINGE-U-L-F43X |
| 19 | 6LH04533000 запросить цену → | GUIDE-SLOPE-U |
| 20 | 6LH04524000 запросить цену → | COVER-FEED-LOW-SUB-F430-T |
| 21 | 6LH04744000 запросить цену → | GUIDE-OLCF-UPPER |
| 22 | 6LH04523000 запросить цену → | GUIDE-OLCF-LOW |
| 23 | X0-00966000 запросить цену → | RR/E-5-SS |
| 24 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 25 | 44201801000 запросить цену → | STOP-RING-6-1.5 |
| 26 | 6LE05756000 запросить цену → | HLDR-GUIDE-FS |
| 27 | 6LH04743000 запросить цену → | GUIDE-LIFT-OLCF-UPPER |
| 105 | 6LA08938000 запросить цену → | SCREW-SOCKET |
FEED-DRIVE-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH04555000 запросить цену → | BRKT-DRV-FEED-FRT-430 |
| 6LH04548000 запросить цену → | ASYS-BRKT-DRV-FEED-RER | |
| 3 | 6LH09354000 запросить цену → | MOTRS-TR-430 |
| 4 | 6LH04546000 запросить цену → | ASYS-BE-G10S017_PS2M32-6 |
| 5 | 6LH04544000 запросить цену → | ASYS-BE-G10S027_PS2M32-6 |
| 6 | 6LH04538000 запросить цену → | GEAR-10S027-06-RB |
| 7 | 6LH04540000 запросить цену → | GEAR-10S019-06 |
| 8 | 6LH04539000 запросить цену → | STUD-DRV-FEED-4 |
| 9 | X0-00966000 запросить цену → | RR/E-5-SS |
| 10 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 11 | 6LH04541000 запросить цену → | GEAR-10S027-06-LW |
| 12 | 6LH04537000 запросить цену → | GEAR-10S019_10S017 |
| 13 | 6LH04588000 запросить цену → | GEAR-10S019-06-B |
| 14 | 6LH05177000 запросить цену → | BLT-SY-S2M-148-6 |
| 15 | 6LH05408000 запросить цену → | BLT.SY-S2M-118-5 |
| 16 | F0-01482000 запросить цену → | RNR-1560ZZRP0P24LY121 |
| 17 | F0-01243000 запросить цену → | LWS-1211Z |
| 18 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| 19 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 20 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
FEED-DRIVE-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| X0-00966000 запросить цену → | RR/E-5-SS | |
| 18 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 | |
| 20 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 22 | 6LH04687000 запросить цену → | GEAR-05H57_05S50-08 |
| 23 | 6LH04686000 запросить цену → | GEAR-05S53-05 |
| 6LH04682000 запросить цену → | GEAR-05S54_S3M20-08 | |
| 6LH04685000 запросить цену → | BLT.SY-S3M-255-6 | |
| 6LH04684000 запросить цену → | GEAR-05S54-06 | |
| 6LH04503000 запросить цену → | GEAR-05S55-06 | |
| 6LH04683000 запросить цену → | GEAR-05S65-06 | |
| 29 | X0-00968000 запросить цену → | RR/E-7-SS |
| 30 | X0-00965000 запросить цену → | RR/E-4-SS |
| 41306265000 запросить цену → | STOP RING | |
| 44201801000 запросить цену → | STOP-RING-6-1.5 | |
| 6LH04694000 запросить цену → | GEAR-10S19-06 | |
| 6LH04670000 запросить цену → | GEAR-10S17-06-262 | |
| 6LH04676000 запросить цену → | GEAR-10S16-05 | |
| 6LH04671000 запросить цену → | PLATE-GEAR | |
| 6LE50521000 запросить цену → | BUSH-8X12X5R5F-NU4 | |
| 6LH04700000 запросить цену → | GEAR-10S20-08 | |
| 6LH04719000 запросить цену → | ASYS-SHAFT-DRV | |
| 6LE24357000 запросить цену → | GEAR-05S56-08 | |
| 6LA15184000 запросить цену → | CLUCH-G28-08D NAD,MJD,AS | |
| 43 | 6LH04674000 запросить цену → | BRKT-CL |
| 44 | F0-00120000 запросить цену → | ES-0505 |
| F0-01462000 запросить цену → | LBWS-0206S-V0 | |
| 6LH04675000 запросить цену → | GEAR-10S17-06-139 |
FEED-RGST-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH04565000 запросить цену → | ROLLER-RGST-L-430 |
| 6LH04587000 запросить цену → | ASYS-BUSH-RGST | |
| 3 | 6LH04559000 запросить цену → | GEAR-RGST |
| 4 | X0-01165000 запросить цену → | P/PRL/AH7-2X14-SS |
| 5 | 6LE05719000 запросить цену → | PULLY-3GT16-06-390 |
| 6 | X0-00968000 запросить цену → | RR/E-7-SS |
| 7 | X0-00970000 запросить цену → | RR/E-9-SS |
| 8 | X0-00094000 запросить цену → | S/PAN/SWWP-M3X10-NI |
| 9 | 6LH04666000 запросить цену → | GUIDE-RGST-L-430 |
| 10 | 6LH04086000 запросить цену → | SHEET-GUIDE-RGST-L-FRT6 |
| 11 | 6LH04668000 запросить цену → | SHEET-GUIDE-RGST-L-RER |
| 12 | 6LH04669000 запросить цену → | BRKT-SNSR-RGST |
| 13 | C0-15007000 запросить цену → | PS119ED1 |
| 14 | X0-02135000 запросить цену → | S/PAN/SWWP-M3X14-NI |
| 15 | 6LH04731000 запросить цену → | BRKT-SHEET-CLEAN |
| 16 | 6LH04739000 запросить цену → | MYLAR-GUIDE-RGST-L-430 |
| 17 | 6LH04730000 запросить цену → | HOLDER-PAPER-POWDER-L |
| 18 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 19 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 20 | 6LA37669000 запросить цену → | SCREW-LOCK-ARM |
| 21 | 6LH04567000 запросить цену → | BRKT-MOT-RGST-430 |
| 22 | 6LE09196000 запросить цену → | MOTRS-RGT-390 |
| 23 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
FEED-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH04610000 запросить цену → | LEVER-FEED-UNIT |
| 6LH04613000 запросить цену → | ASYS-BRKT-LEVER-SPT | |
| 3 | 6LH04616000 запросить цену → | LEVER-SPT-ROL-430 |
| 4 | 6LH04617000 запросить цену → | BRKT-SUP-ROL-SPT |
| 5 | 6LH04631000 запросить цену → | ASYS-FRM-FS-R-430 |
| 6 | 6LH04618000 запросить цену → | BRKT-SUP-ROL-FEED |
| 7 | C0-14266000 запросить цену → | LG248BL1 |
| 9 | 6LH04635000 запросить цену → | SHAFT-ROL-FEED-430 |
| 10 | 6LH04629000 запросить цену → | GEAR-08S24-6L |
| 12 | 6LH04621000 запросить цену → | ASYS-ARM-PICK-430 |
| 13 | 6LH04742000 запросить цену → | GEAR-08S23-6 |
| 14 | 6LH04638000 запросить цену → | GEAR-08S20-6 |
| 15 | 6LH04625000 запросить цену → | ASYS-SHAFT-ROL-SPT-430 |
| 16 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 17 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 19 | 6LE05774000 запросить цену → | K-GEAR-08S022-LW-390 |
| 20 | 6LH04612000 запросить цену → | GEAR-10S20-6 |
| 21 | 6LA03873000 запросить цену → | SPE-P/U-110 |
| 22 | 6LH04648000 запросить цену → | ROLLER-FS-TR-430 |
| 23 | F0-01482000 запросить цену → | RNR-1560ZZRP0P24LY121 |
| 24 | 6LH04717000 запросить цену → | GUIDE-FS-U-430 |
| 25 | 6LH04658000 запросить цену → | ASYS-BRKT-GUIDE-FEED |
| 26 | 6LH04650000 запросить цену → | GUIDE-FS-OPEN-UP |
| 27 | 6LA03950000 запросить цену → | SPL-F/S-TR |
| 28 | 6LH04649000 запросить цену → | GUIDE-FS-OPEN-LOW |
| 29 | 6LH04662000 запросить цену → | HOLDER-FS-TR-430 |
| 30 | 6LE05756000 запросить цену → | HLDR-GUIDE-FS |
| 31 | 6LH04740000 запросить цену → | GEAR-08S23-6-CUP |
| 32 | 6LH04741000 запросить цену → | GEAR-08S24-6-CUP |
| 34 | 6LH04750000 запросить цену → | TL-SEP-ROL-Y-N |
| 35 | 6LA04042000 запросить цену → | ASYS-ROL-SPT |
| 36 | 6LA04047000 запросить цену → | ASYS-ROL-FEED |
| 38 | 6LA03887000 запросить цену → | SPE090-090-0531 |
| 39 | 6LH04663000 запросить цену → | BRKT-HOLD-SPE-430 |
| 40 | 6LH04745000 запросить цену → | SPG-E-7XR6X82-ROL-SPT |
| 41 | 6LH04636000 запросить цену → | GEAR-10S20-6L |
| 42 | 6LH04653000 запросить цену → | ASYS-BRKT-SNSR-SPT |
| 43 | F0-00120000 запросить цену → | ES-0505 |
| 44 | 6LH04652000 запросить цену → | LEVER-FS-SNSR-SPT |
| 45 | C0-15009000 запросить цену → | PS124TD1-B |
| 46 | 6LH04657000 запросить цену → | BRKT-SNSR-TR |
| 47 | X0-02127000 запросить цену → | S/TPP/PAN-3X16-NI |
| 48 | 6LH04749000 запросить цену → | SPG-E-LEV-SNSR-SPT |
| 49 | X0-02135000 запросить цену → | S/PAN/SWWP-M3X14-NI |
| 50 | F0-01462000 запросить цену → | LBWS-0206S-V0 |
| 51 | F0-01194000 запросить цену → | UAMS-02WH-2 |
| 52 | 6LH04611000 запросить цену → | COVER-FEED-UNIT-RER |
| 53 | 6LH04711000 запросить цену → | ACT-SW-EMPTY-430 |
| 54 | 6LA03877000 запросить цену → | SHEET-DUMP-EMP |
| 55 | 6LH04619000 запросить цену → | ASYS-GUIDE-FEED-ENT-430 |
| 56 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 57 | X0-00966000 запросить цену → | RR/E-5-SS |
| 58 | X0-00964000 запросить цену → | RR/E-3-SS |
| 59 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 6LA15257000 запросить цену → | SOL-PICK-340 | |
| 6LA03740000 запросить цену → | LEVER-P/U-SND | |
| X0-02113000 запросить цену → | S/PAN-M3X4-NI | |
| 6LH04646000 запросить цену → | GUIDE-FS-UT-430 |
TANDEM-LCF-DRIVE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 10 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 6LH05917000 запросить цену → | BOX-DRV-TANDEM-F | |
| 12 | 6LH05919000 запросить цену → | BOX-DRV-TANDEM-R |
| 13 | 6LH06003000 запросить цену → | SPG-DRV-TANDEM-CUP |
| 14 | 6LH05923000 запросить цену → | CUP-DRV-TANDEM |
| 15 | 6LH05902000 запросить цену → | GEAR-08S-34-08S-17 |
| 16 | 6LH05920000 запросить цену → | GEAR-08S-39-08S-16-L |
| 17 | 6LH05924000 запросить цену → | GEAR-08S-37-08S-20 |
| 18 | 6LH05921000 запросить цену → | GEAR-08S-38 |
| 19 | 6LH06034000 запросить цену → | ASYS-MOTR_D-TLCF-430 |
| 20 | 6LH05918000 запросить цену → | BOX-DRV-TANDEM-F-2 |
| 21 | 6LH05922000 запросить цену → | GEAR-08S-44-08S-36 |
TANDEM-LCF-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | X0-02244000 запросить цену → | S/TPS/FHEXM-4X10-ZU3 |
| 6LH05938000 запросить цену → | STOP-HOLD | |
| 3 | 6LH05937000 запросить цену → | LINK-STOP-SHAFT |
| 4 | 6LH05926000 запросить цену → | SPG-PISTON-TANDEM |
| 5 | 6LH05971000 запросить цену → | BRKT-STP-TRAY2 |
| 7 | 6LH06005000 запросить цену → | SFT-ROLL |
| 8 | 6LH05970000 запросить цену → | COV-CST-COUP-TNDM |
| 9 | X0-00964000 запросить цену → | RR/E-3-SS |
| 10 | 6LH05973000 запросить цену → | GUIDE-SIDE-TRAY2-R |
| 11 | 6LH05965000 запросить цену → | STOPPER-TRAY2-R-2 |
| 12 | 6LH05964000 запросить цену → | BASE-SNS-2 |
| 13 | 6LH05962000 запросить цену → | SENSOR-ACTR-3 |
| 14 | 6LH06008000 запросить цену → | SPRING-ACT-EMPTY2 |
| 15 | C0-14266000 запросить цену → | LG248BL1 |
| 16 | 6LH05925000 запросить цену → | SPG-SHUT-TANDEM-2 |
| 17 | 6LH06040000 запросить цену → | PLT-ATC-A |
| 18 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 19 | X0-02251000 запросить цену → | S/TPP/FHEXM-4X8-NI |
| 20 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 21 | 6LH06014000 запросить цену → | ASYS-PLT-LATCH-2 |
| 22 | 6LH06017000 запросить цену → | BLOCK-LATCH-LINK |
| 23 | 6LH06013000 запросить цену → | BLOCK-LATCH-HOLD |
| 24 | X0-00968000 запросить цену → | RR/E-7-SS |
| 25 | 6LH05732000 запросить цену → | SPE087-090-0269 |
| 26 | 6LH05933000 запросить цену → | ROLL-TRAY |
| 27 | 6LH06006000 запросить цену → | ACTR-MOVE-SNSR |
| 28 | 6LH05934000 запросить цену → | ASYS-PLY-HOLD |
| 30 | X0-00965000 запросить цену → | RR/E-4-SS |
| 31 | 6LH05931000 запросить цену → | BASE-SNS-EMPTY |
| 32 | 6LH05930000 запросить цену → | ACT-SENS-EMPTY-TDM |
| 33 | 6LH06060000 запросить цену → | SPG-ACT-EMPTY |
| 34 | 6LH05912000 запросить цену → | BRKT-PLY-HOLD |
| 35 | 6LH06018000 запросить цену → | ASYS-TRAY2-DRIVE |
| 36 | 6LA93800000 запросить цену → | PLY-DRIVE-2 |
| 38 | 6LH23442000 запросить цену → | BUSH-8X12X8F-NU4 |
| 39 | 6LH06027000 запросить цену → | SFT-BELT-ADL |
| 40 | 6LH06026000 запросить цену → | RLR-BELT-ADL |
| 41 | 6LH06037000 запросить цену → | BELT-3GT-600-9-B50N17 |
| 42 | 6LH06032000 запросить цену → | BRKT-BELT-HOLD |
| 43 | 6LH05909000 запросить цену → | BRKT-HOLD-ST |
| 44 | 6LH02302000 запросить цену → | COVER-HNDL-CST-430T |
| 45 | 6LH06041000 запросить цену → | COVER-SIDE-HRNS |
| 46 | 6LH06007000 запросить цену → | COVER-SNSR-H |
| 47 | 6LH05985000 запросить цену → | COVER-SNSR-R |
| 48 | 6LH02320000 запросить цену → | COVER-TANDEM-LCF-430T |
| 49 | 6LH05905000 запросить цену → | GUIDE-END |
| 50 | 6LH05960000 запросить цену → | GUIDE-SIDE-TRAY2-F |
| 52 | 6LH05717000 запросить цену → | ROLLER-LEFT-R-BP |
| 53 | 6LH06009000 запросить цену → | SFT-GUIDE |
| 54 | 6LH05936000 запросить цену → | TRAY-BASE |
| 55 | X0-00966000 запросить цену → | RR/E-5-SS |
| 56 | 6LA93799000 запросить цену → | PLY-DRIVE-1 |
| 57 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 59 | 6LA93862000 запросить цену → | LBL-P-LIMIT |
| 60 | 6LH06061000 запросить цену → | LBL-P-SET-TRY-L2 |
| 62 | 6LH06043000 запросить цену → | COVER-ENPTY-SNS |
| 63 | 6LH06047000 запросить цену → | LBL-P-SET-430-TLCF |
| 64 | 6LH06048000 запросить цену → | LBL-CST2-SET-430-TLCF |
| 65 | 6LH06051000 запросить цену → | BRKT-STOP-TNDM-CST2 |
Полный список запчастей доступен по запросу.
комментарии
