Toshiba e-STUDIO 520 600 720 850 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- COVER-1-ASM
- COVER-2-ASM
- CONTROL-PANEL-ASM
- LOWER-FRAME-ASM
- UPPER-FRAME-ASM
- FEED-DRIVE-ASM
- PAPER-FEED-ASM

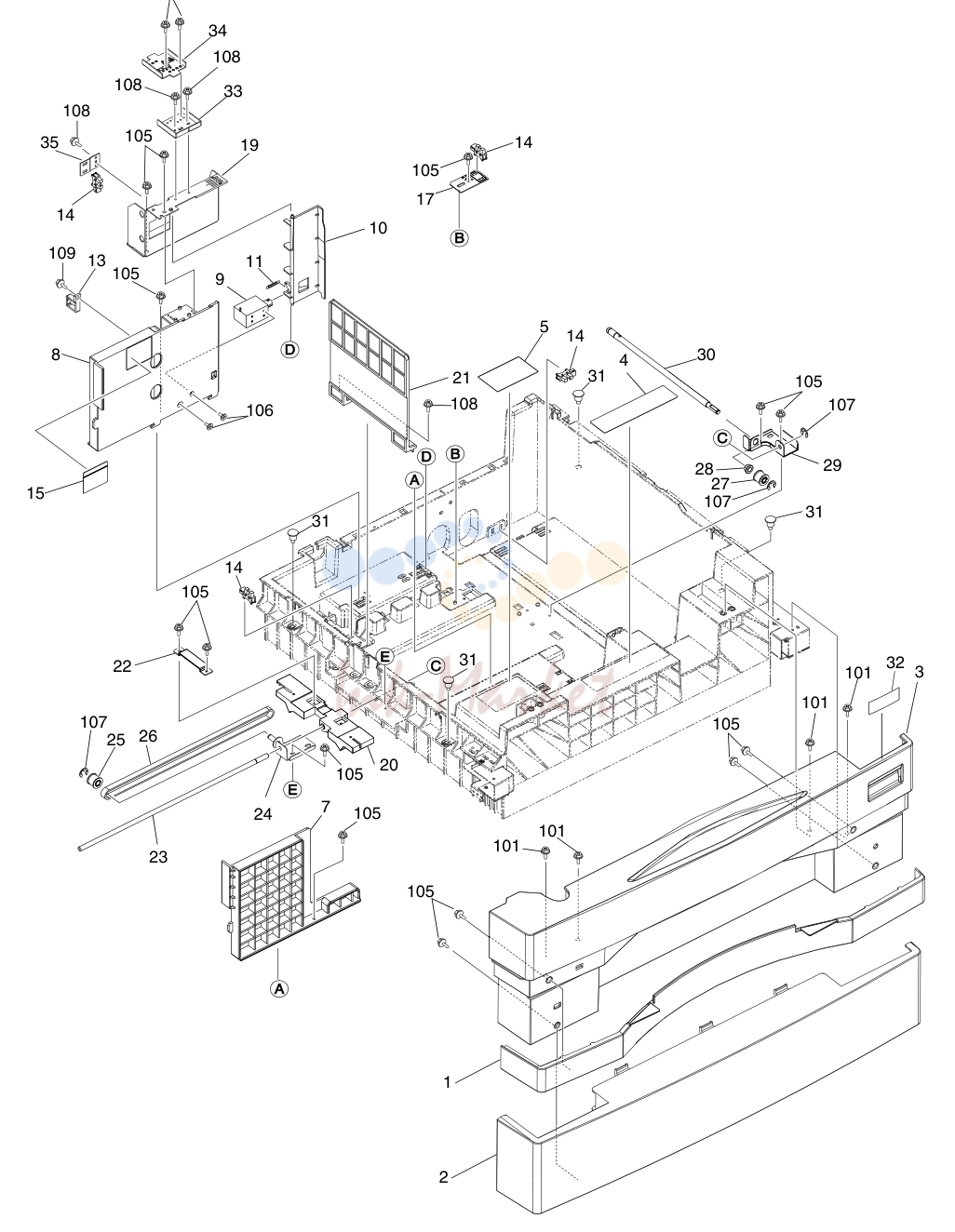

- TANDEM-LCF-1-ASM

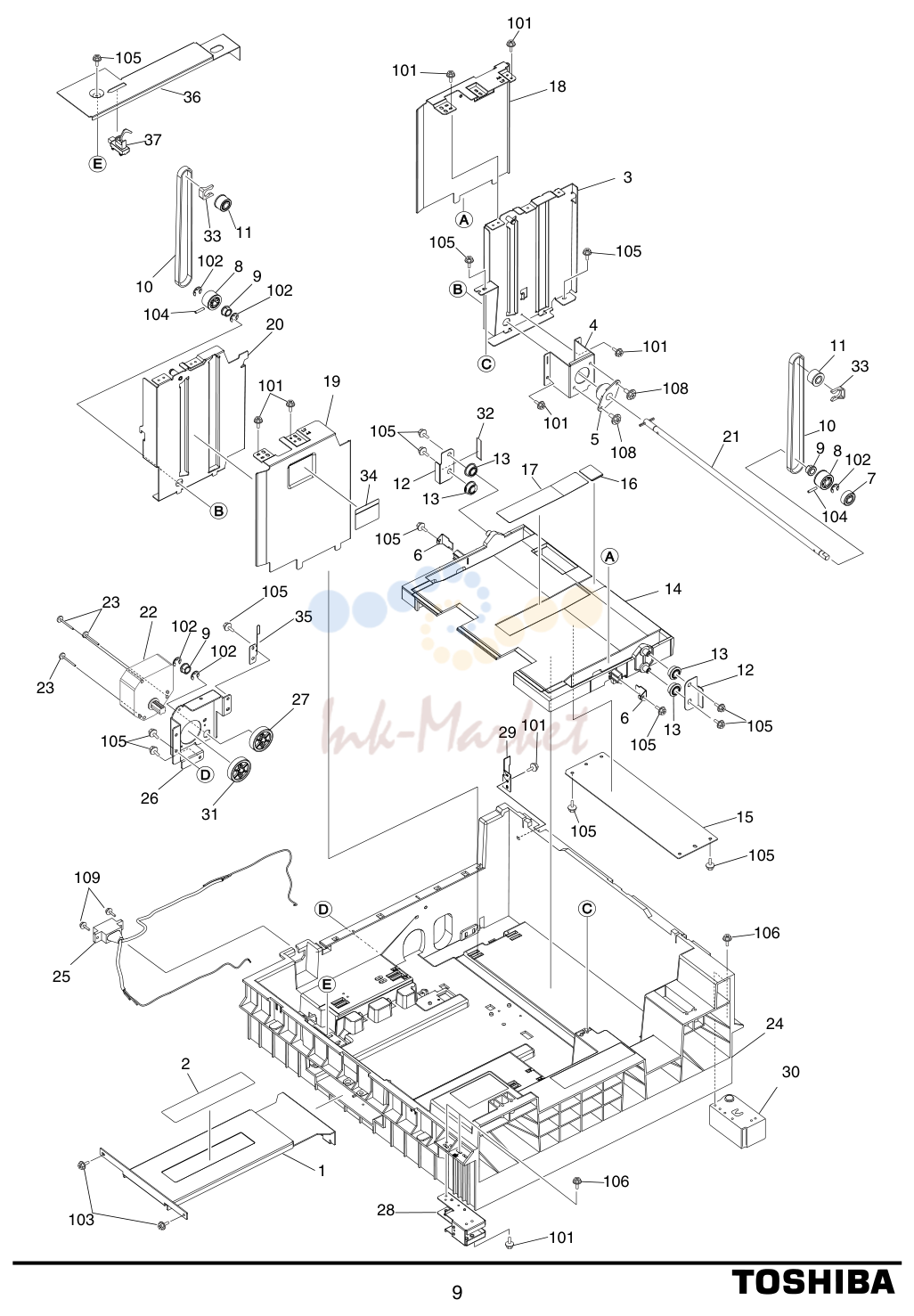

- TANDEM-LCF-2-ASM

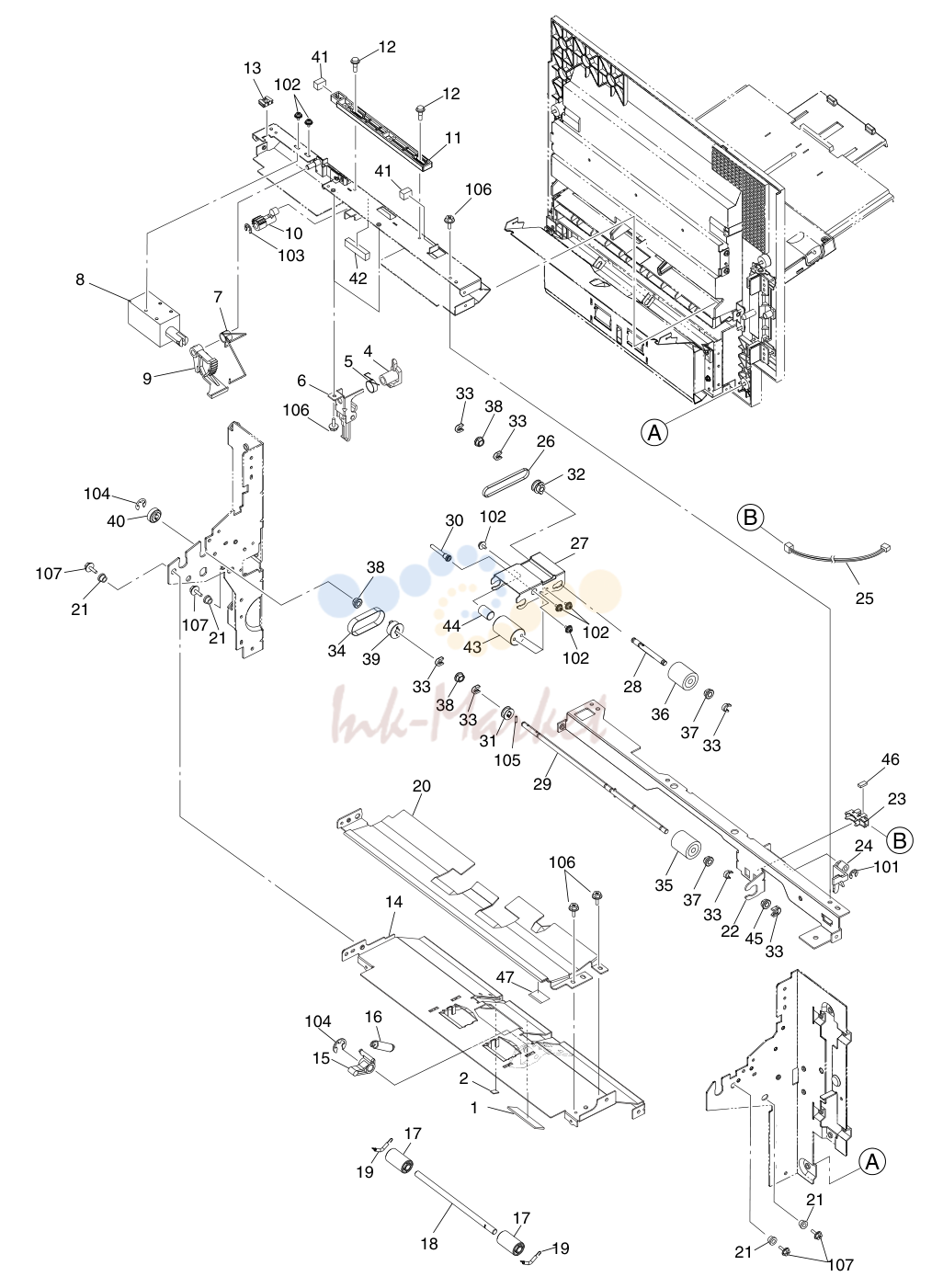

- MANUAL-FEED-DRIVE-1-ASM

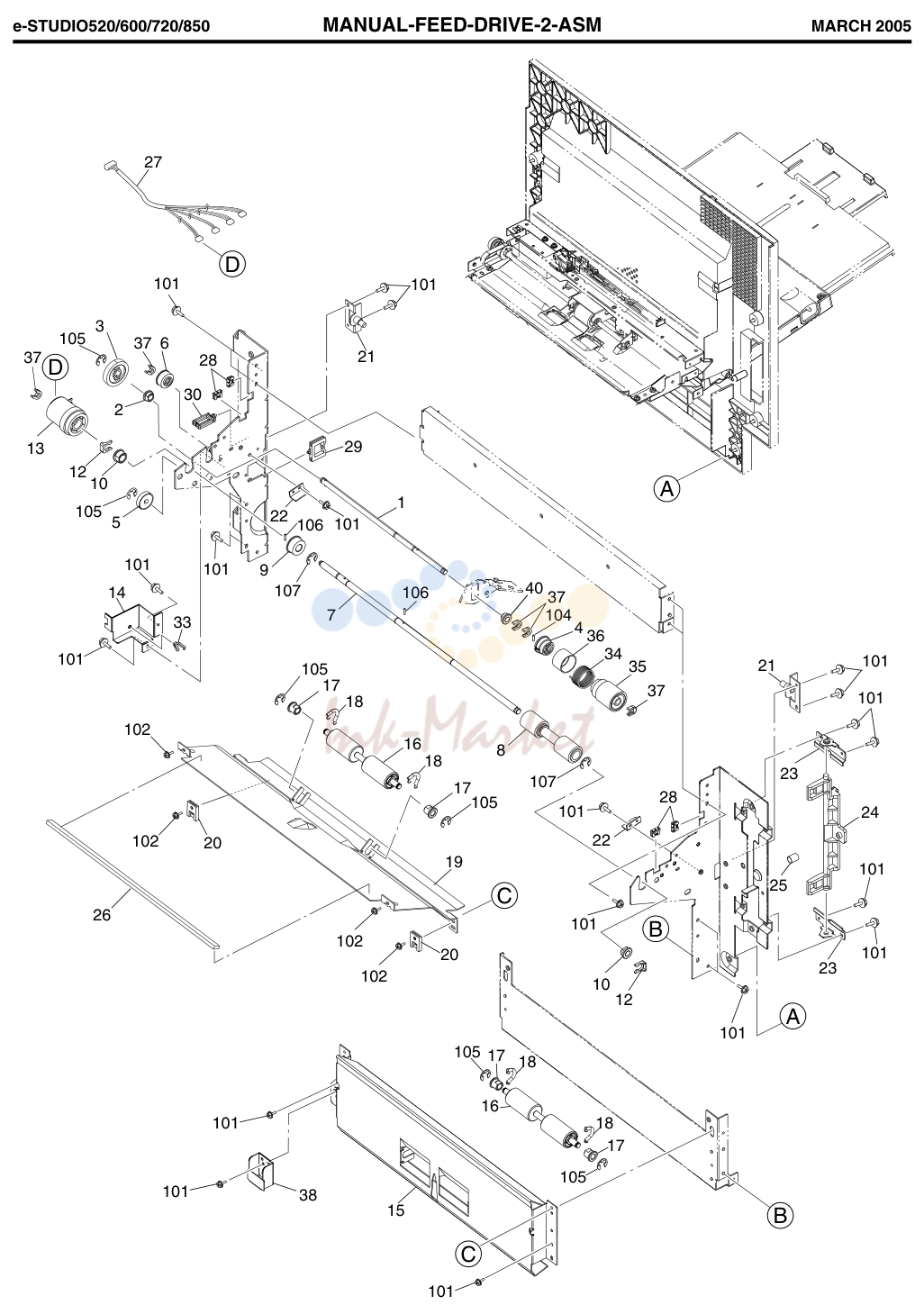

- MANUAL-FEED-DRIVE-2-ASM

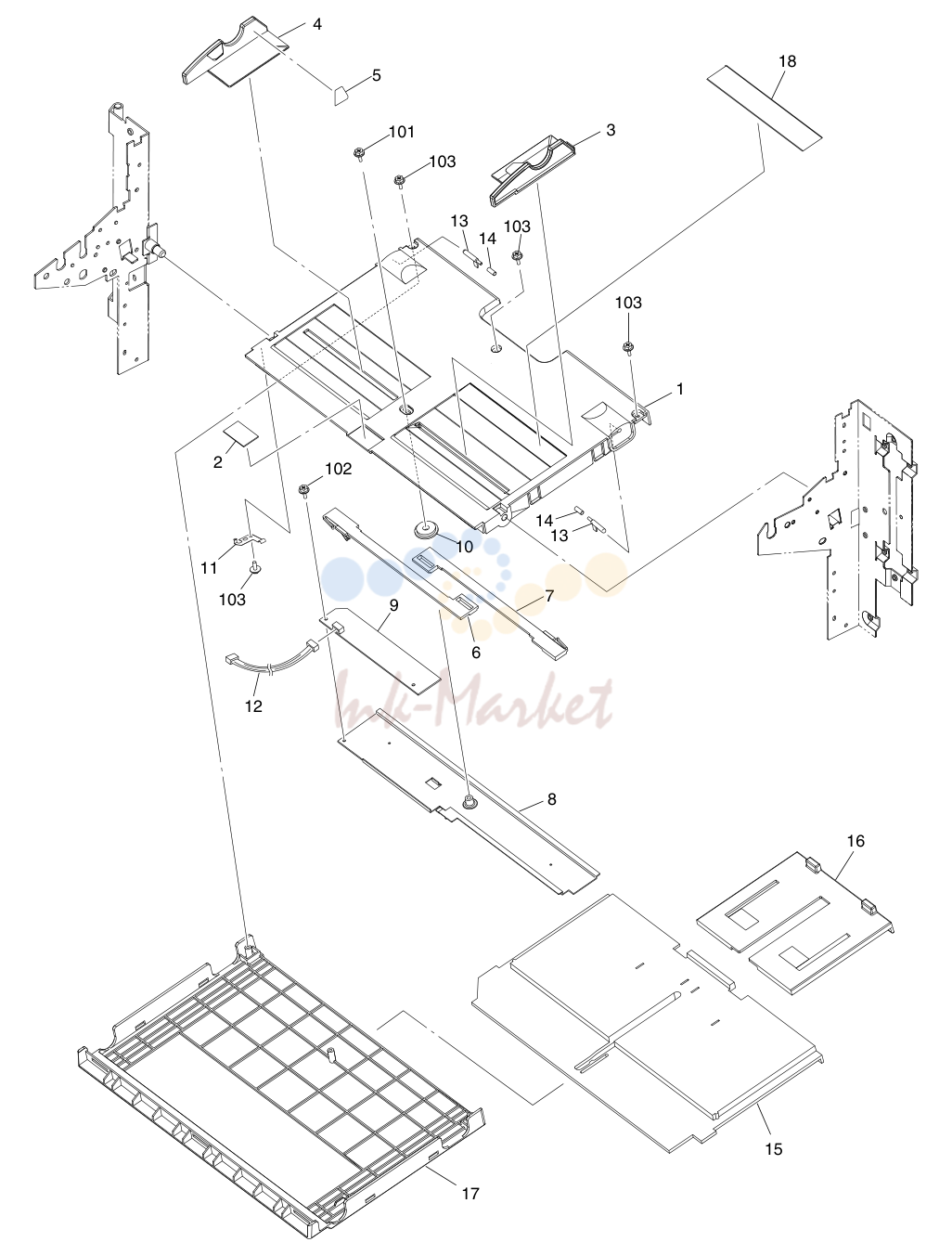

- MANUAL-TRAY-ASM
- REVERSE-DRIVE-ASM
- REVERSE-OPEN-GUIDE-1-ASM
- REVERSE-OPEN-GUIDE-2-ASM
- ALIGNING-ROLLER-ASM
- TRANSPORT-ROLLER-ASM
- TRANSPORT-BELT-DRIVE-1-ASM
- TRANSPORT-BELT-DRIVE-2-ASM
- TRANSPORT-BELT-GUIDE-1-ASM
- TRANSPORT-BELT-GUIDE-2-ASM
- TRANSPORT-BELT-CASE-1-ASM
- TRANSPORT-BELT-CASE-2-ASM
- FUSER-DRIVE-ASM
- FUSER-1-ASM
- FUSER-2-ASM
- FUSER-3-ASM
- FUSER-4-ASM
- FRONT-FRAME-ASM
- REAR-FRAME-1-ASM
- REAR-FRAME-2-ASM
- LASER-OPT-ASM
- DUCT-ASM
- OPTICAL-FRAME-ASM
- OPTICAL-DRIVE-ASM
- CRG-1-ASM
- CRG-2-ASM
- OPTICAL-ELECTRIC-ASM
- CHARGER-DRIVE-ASM
- MAIN-CHARGER-ASM
- DRUM/DRUM-DRIVE ASM
- DEV DRIVE/STAY-ASM
- DEVELOPER-1-ASM
- DEVELOPER-2-ASM
- TONNER-DRIVE-ASM
- Узел 46
- Узел 47
- CLEANER-1-ASM
- CLEANER-2-ASM
- CLEANER-3-ASM
- DRAWER-ASM
- ELECTRIC-ASM
- LGC-ASM
- SYS-ASM
- Узел 55
- Узел 56
- Узел 57
- Узел 58
- Узел 59
- Узел 60
- Узел 61
- Узел 62
- Узел 63
- Узел 64
- Узел 65
- Узел 66
- Узел 67
- ASY-PWA-LGC-1
- ASY-PWA-LGC-2
- ASY-PWA-LGC-3
- ASY-PWA-SYS-1
- ASY-PWA-SYS-2
- ASY-PWA-SYS-3
- ASY-PWA-SYS-4
- ASY-PWA-SYS-5
- ASY-PWA-SLG-1
- ASY-PWA-SLG-2
- ASY-PWA-PLG-1
- ASY-PWA-PLG-2
- Узел 80
- DOWNLOAD JIGS
- Узел 82
- REPLACE UNIT
- PM-KIT

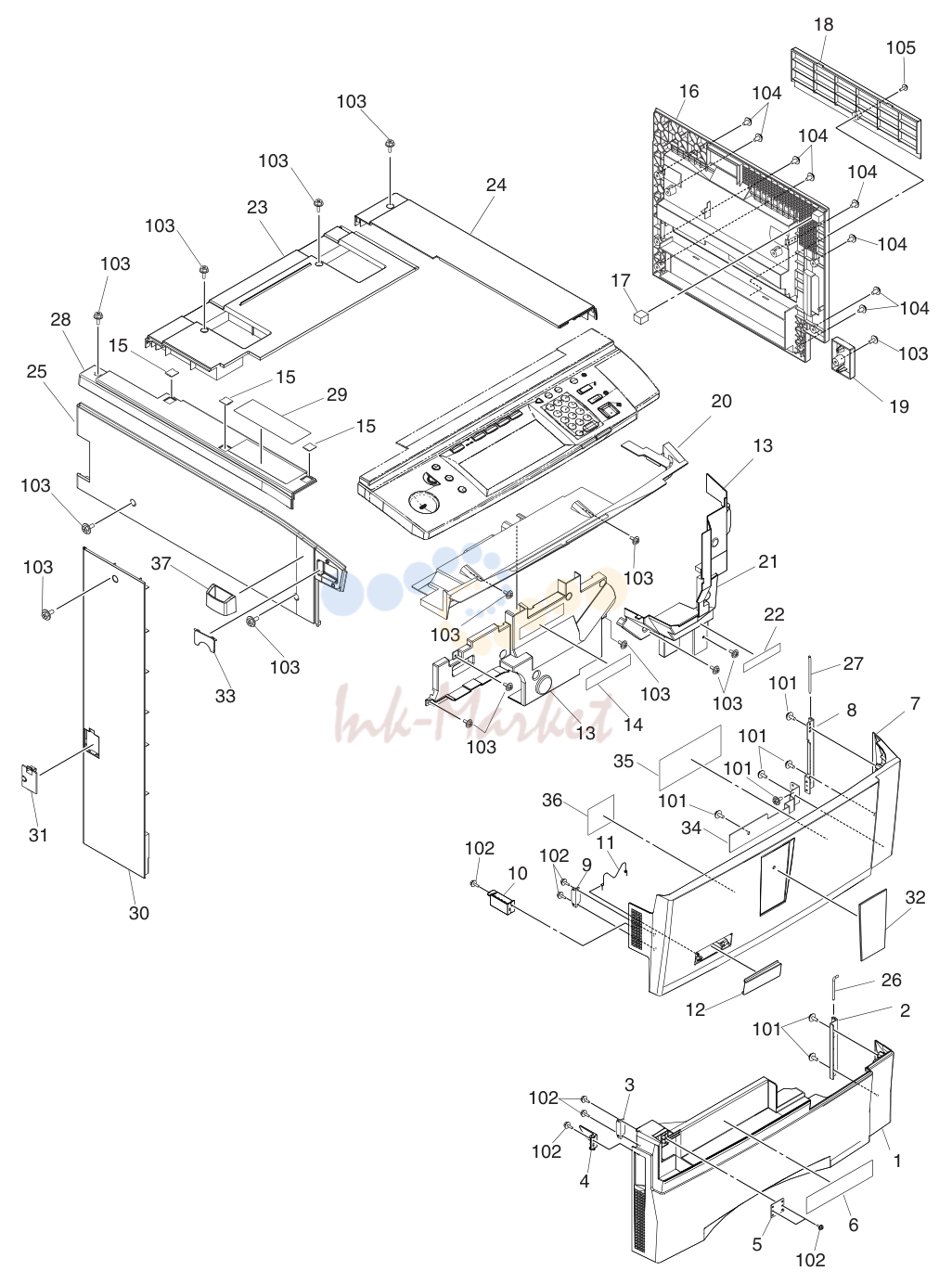

COVER-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE04448000 запросить цену → | COVER-FRONT-LWR |
| 6LE04453000 запросить цену → | HINGE-COV-F-LWR | |
| 3 | 6LE04463000 запросить цену → | MG-CATCH-44 |
| 4 | 6LE03121000 запросить цену → | PUSHER-SW-REV-390 |
| 5 | 6LE04451000 запросить цену → | BRKT-CATCH-MG |
| 6 | 6LE13139000 запросить цену → | LBL-TNR-IN |
| 7 | 6LE04447000 запросить цену → | COVER-FRONT-UPR |
| 8 | 6LE04494000 запросить цену → | HINGE-COV-F-UPR |
| 9 | 6LE04464000 запросить цену → | MG-CATCH-18 |
| 10 | 6LE04450000 запросить цену → | PUSHER-SWTNR-390 |
| 11 | 6LE04495000 запросить цену → | SPG-T-2R9XR55-HNDL |
| 12 | 6LE04449000 запросить цену → | COVER-FRONT-HNDL |
| 13 | 6LE04444000 запросить цену → | ASYS-INNER-CTR-390 |
| 14 | 6LA15030000 запросить цену → | LBL.W-DGR-LSR |
| 15 | 6LE08072000 запросить цену → | COV-SCREW-390 |
| 16 | 6LE04456000 запросить цену → | ASY-COVER-BYP |
| 17 | 6LA15048000 запросить цену → | CUSHION-COV-BYP-N |
| 18 | 6LE04458000 запросить цену → | COVER-WIN-LCF |
| 19 | 6LE04459000 запросить цену → | COVER-LATCH-LCF |
| 20 | 6LE07500000 запросить цену → | COV-IN-CONP-390 |
| 21 | 6LE04410000 запросить цену → | COV-INNER-R-390 |
| 22 | 6LA06563000 запросить цену → | LBL-W-DRUM-PS |
| 23 | 6LE04436000 запросить цену → | COVER-TOP-C |
| 24 | 6LE04438000 запросить цену → | COVER-TOP-R |
| 25 | 6LE04473000 запросить цену → | COVER-LEFT-U |
| 26 | 6LE04455000 запросить цену → | PIN-HINGE-F-55 |
| 27 | 6LE04454000 запросить цену → | PIN-HINGE-UPR |
| 28 | 6LE04461000 запросить цену → | ASYS-COV-TOP-L |
| 29 | 6LE04467000 запросить цену → | LBL-DF-CLNG |
| 30 | 6LE04472000 запросить цену → | COVER-LEFT-R |
| 31 | 6LE04474000 запросить цену → | COVER-DF-CNT-FW |
| 6LE04489000 запросить цену → | ASYS-EMBLEM-520 | |
| 6LE04487000 запросить цену → | ASYS-EMBLEM-600 | |
| 6LE04485000 запросить цену → | ASYS-EMBLEM-720 | |
| 6LE04470000 запросить цену → | ASYS-EMBLEM-850 | |
| 33 | 6LA00741000 запросить цену → | COVER-SW-PW |
| 34 | 6LE04493000 запросить цену → | COV-HINGE-UPR-1 |
| 6LE04490000 запросить цену → | LBL-PM-390 | |
| 37 | 6LE16209000 запросить цену → | ASYS-CLOTH-SCN |
| 101 | 6LA08921000 запросить цену → | S/TPP/HEX-4*8-NI |
| 102 | 6LA08917000 запросить цену → | S/TPP/HEX-3*8-NI |
| 103 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 104 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 105 | 6LA08922000 запросить цену → | S/TPP/HEX-4*10-NI |

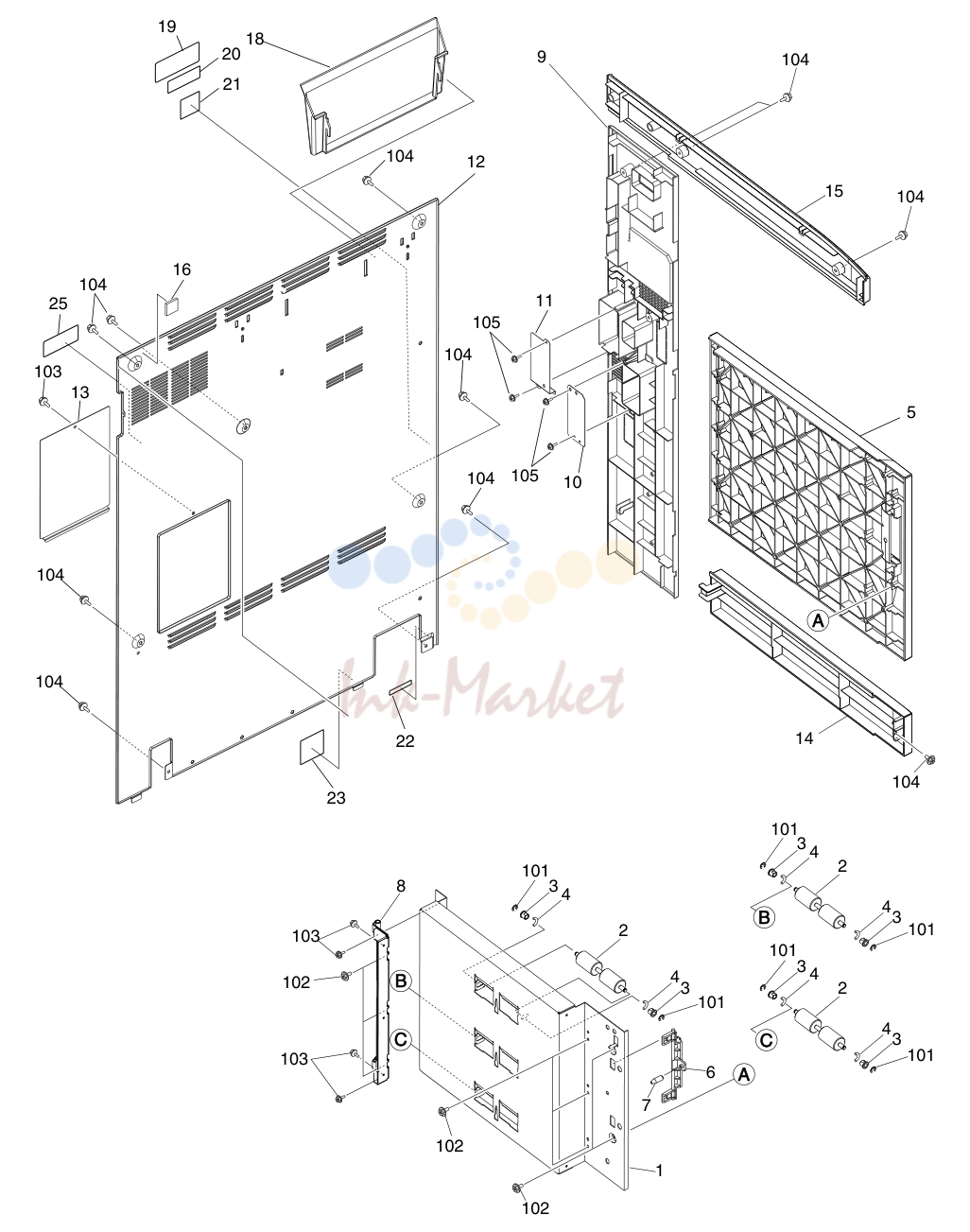

COVER-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE05736000 запросить цену → | ASYS-GUIDE-PAPER-390 |
| 6LE05723000 запросить цену → | ROLLER-IDLE-390 | |
| 4 | 6LA14855000 запросить цену → | SPRING-PFP-340 |
| 5 | 6LE05751000 запросить цену → | COVER-PFP-OPEN |
| 6 | 6LE03422000 запросить цену → | KNOB-COV-PFP |
| 7 | 6LA04152000 запросить цену → | SPC-KNOB-STOP |
| 8 | 6LA04146000 запросить цену → | BRKT-HINGE-U |
| 9 | 6LE04440000 запросить цену → | ASYS-COV-RIGHT-R-390 |
| 10 | 6LE04480000 запросить цену → | PLATE-FAX |
| 11 | 6LE04479000 запросить цену → | PLATE-PCI |
| 12 | 6LE04401000 запросить цену → | COVER-REAR-390 |
| 13 | 6LE04446000 запросить цену → | COVER-DL-REAR-390 |
| 14 | 6LE04476000 запросить цену → | COVER-RIGHT-L |
| 15 | 6LE04475000 запросить цену → | COVER-RIGHT-U |
| 16 | 6LE04492000 запросить цену → | RUBBER-COVER-R-390 |
| 18 | 6LE04477000 запросить цену → | POCKET-MANUAL |
| 19 | 6LA47529000 запросить цену → | LBL-LASER |
| 6LA15839000 запросить цену → | LABEL-FCC-18 | |
| 23 | 44204604000 запросить цену → | LBL-SERVICE-45 |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LA08921000 запросить цену → | S/TPP/HEX-4*8-NI |
| 103 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 104 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 105 | 6LA08917000 запросить цену → | S/TPP/HEX-3*8-NI |

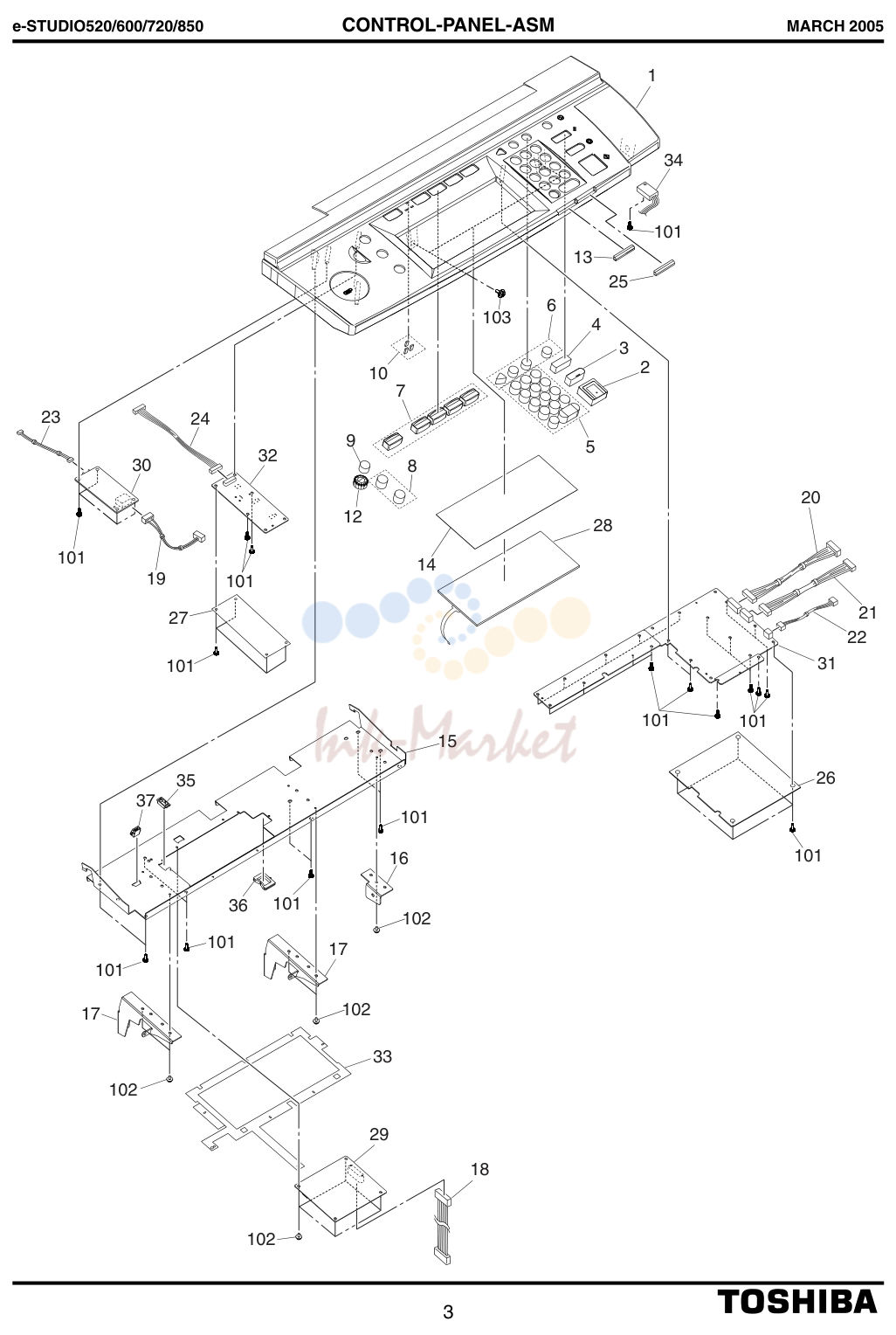

CONTROL-PANEL-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE07544000 запросить цену → | COVER-CONPANE-390-U |
| 6LE07503000 запросить цену → | KEY-START | |
| 3 | 6LE07504000 запросить цену → | KEY-STOP |
| 4 | 6LE07505000 запросить цену → | KEY-FC |
| 5 | 6LE07517000 запросить цену → | KEY-TEN |
| 6 | 6LE07518000 запросить цену → | KEY-FUNCTION-A |
| 7 | 6LE07508000 запросить цену → | KEY-FUNCTION-B |
| 8 | 6LE07509000 запросить цену → | KEY-FUNCTION-C |
| 9 | 6LE07510000 запросить цену → | KEY-HELP |
| 10 | 6LE07512000 запросить цену → | LID-LED-S |
| 12 | 6LE07514000 запросить цену → | KEY-CONTRAST |
| 13 | 6LE07515000 запросить цену → | LID-LED-L |
| 14 | 6LE07516000 запросить цену → | DSP-LCD-390 |
| 15 | 6LE07519000 запросить цену → | SHIELD-CONPANE |
| 16 | 6LE07522000 запросить цену → | BRKT-CNP-TNR-SUB |
| 17 | 6LE07523000 запросить цену → | BRKT-CONPANE |
| 18 | 6LE07526000 запросить цену → | HRNS-DSP-390 |
| 19 | 6LE07527000 запросить цену → | HRNS-INV-3 |
| 20 | 6LE07536000 запросить цену → | HRNS-KEY-20 |
| 21 | 6LE07537000 запросить цену → | HRNS-KEY-8 |
| 22 | 6LE07525000 запросить цену → | HRNS-SNSR-THS-L |
| 23 | 6LE07529000 запросить цену → | HRNS-SNSR-THS-S |
| 24 | 6LE07528000 запросить цену → | HRNS-VOL-14 |
| 25 | 6LE07540000 запросить цену → | LID-LED-R |
| 26 | 6LE07538000 запросить цену → | MYLAR-PWA-KEY |
| 27 | 6LE07532000 запросить цену → | MYLAR-PWA-VOL |
| 28 | 6LE07524000 запросить цену → | PNL-TOUCH-390 |
| 29 | 6LE07534000 запросить цену → | PWA-F-DSP-390 |
| 30 | 6LE07530000 запросить цену → | PWA-F-INV-390 |
| 31 | 6LE07535000 запросить цену → | PWA-F-KEY-390 |
| 32 | 6LE07531000 запросить цену → | PWA-F-VOL-390 |
| 33 | 6LE07541000 запросить цену → | SHEET-DSP-LCD-390 |
| 34 | 6LE09111000 запросить цену → | SNSR-THS-390 |
| 35 | F0-01248000 запросить цену → | ESC-0912 |
| 36 | F0-00047000 запросить цену → | EDS-1717U |
| 101 | X0-01989000 запросить цену → | S/TPP/BID-3X8-NI |
| 102 | X0-00060000 запросить цену → | S/PAN/SWWP-M3X6-NI |
LOWER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA15783000 запросить цену → | FOT-BRKT-COV |
| 6LA00890000 запросить цену → | CASTER-340 | |
| 3 | 6LE06312000 запросить цену → | ASYS-BRKT-ADJ-390 |
| 4 | 6LE06353000 запросить цену → | FOOT-H-AD-502-ZU3 |
| 5 | 6LE04407000 запросить цену → | COVER-FRT-LWR-SID |
| 6 | 6LE04408000 запросить цену → | COVER-FRT-LWR |
| 6LA15761000 запросить цену → | RAIL-CST-340-L | |
| 6LA15762000 запросить цену → | RAIL-CST-340-R | |
| 101 | X0-01110000 запросить цену → | S/PAN/SWWP-M5X12-BSNI |
| 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI | |
| X0-00447000 запросить цену → | S/BID-M4X5-NI | |
| 104 | 6LE04445000 запросить цену → | SCREW40X08-T-ZU3 |
| 105 | X0-00864000 запросить цену → | N/HEX/1-M8-SS |

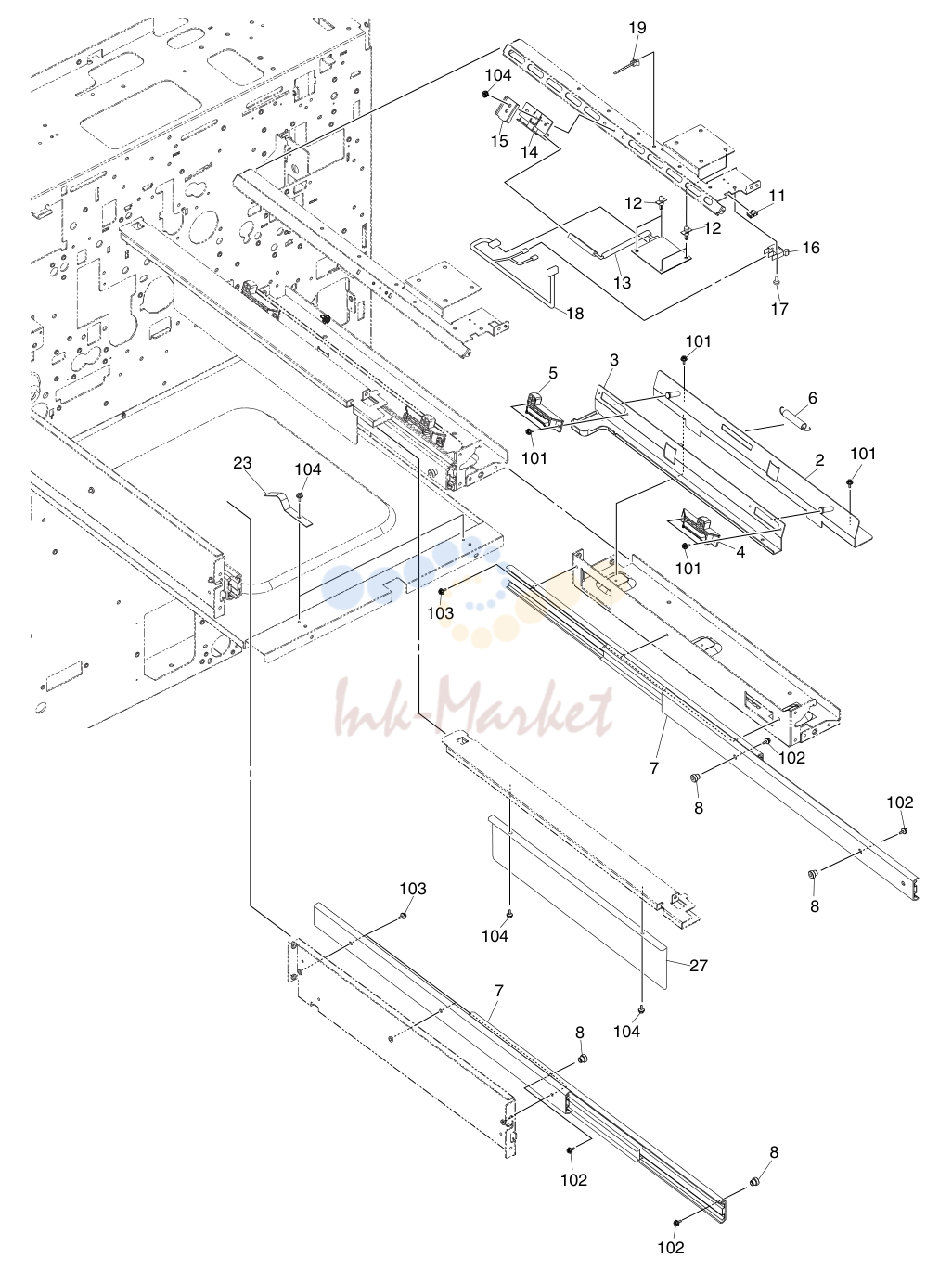

UPPER-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 6 | 6LA08945000 запросить цену → | SPE110-100-0435 |
| 7 | 6LA15814000 запросить цену → | RAIL-TRU-340 |
| 11 | F0-00120000 запросить цену → | ES-0505-2 |
| 12 | F0-00316000 запросить цену → | SPLSN-3U |
| 13 | 6LE09194000 запросить цену → | SNSR-V0-390 |
| 14 | 6LA14473000 запросить цену → | HOLDER-SNR-V0 |
| 15 | 6LA02285000 запросить цену → | COVER-SNR-V0 |
| 17 | 44204394000 запросить цену → | SCREW20*D23 |
| 18 | 6LE09406000 запросить цену → | HRNS-V0-SNR-390 |
| 23 | 6LA06435000 запросить цену → | SPL-ADU-TRANS |
| 27 | 6LA02242000 запросить цену → | WALL-RAIL-CLN |
| 101 | 6LA08908000 запросить цену → | S/TPS/HEX-3*6-NI |
| 102 | X0-00162000 запросить цену → | S/PAN-M4X8-NI |
| 103 | X0-02063000 запросить цену → | S/TPS/PAN-4X8-ZU3 |
| 104 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |

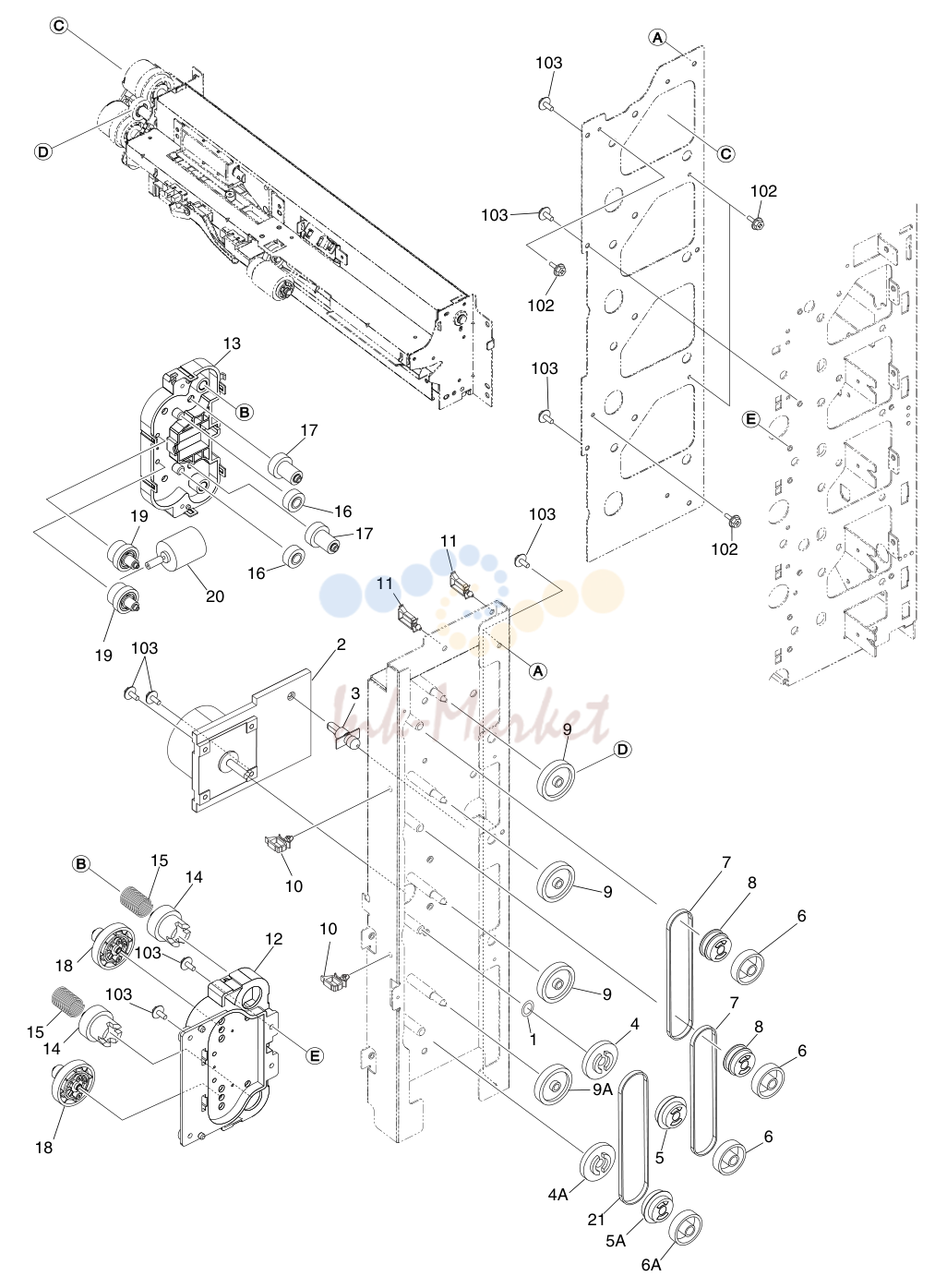

FEED-DRIVE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA04256000 запросить цену → | WAS-08-120-13-P |
| 6LE09189000 запросить цену → | MOTRD-FEED-390 | |
| 3 | F0-00340000 запросить цену → | SPLSN-4U |
| 6LA04255000 запросить цену → | GEAR-05H064-08 | |
| 7 | 6LA04271000 запросить цену → | BLT/T-297-3GT-4 |
| 44201683000 запросить цену → | GEAR-10S034-06 | |
| 10 | F0-00736000 запросить цену → | LWS-0711Z |
| 11 | F0-01299000 запросить цену → | LWS-2111Z |
| 12 | 6LA04321000 запросить цену → | CASE-DRV-TRY340 |
| 13 | 44201851000 ✓ в наличии | CASE-DRV-TRY-R |
| 14 | 6LA04322000 запросить цену → | CPG-LIFT-340 |
| 16 | 41306025000 запросить цену → | GER-TRAY-21 |
| 17 | 41306024000 запросить цену → | GER-TRAY-24-14 |
| 18 | 6LA04323000 запросить цену → | G06S-13/G05S-80 |
| 19 | 6LA04324000 запросить цену → | G05H-45/G05S-15 |
| 20 | 6LE05729000 запросить цену → | ASYS-MOT-TRAY390 |
| 102 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 103 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |

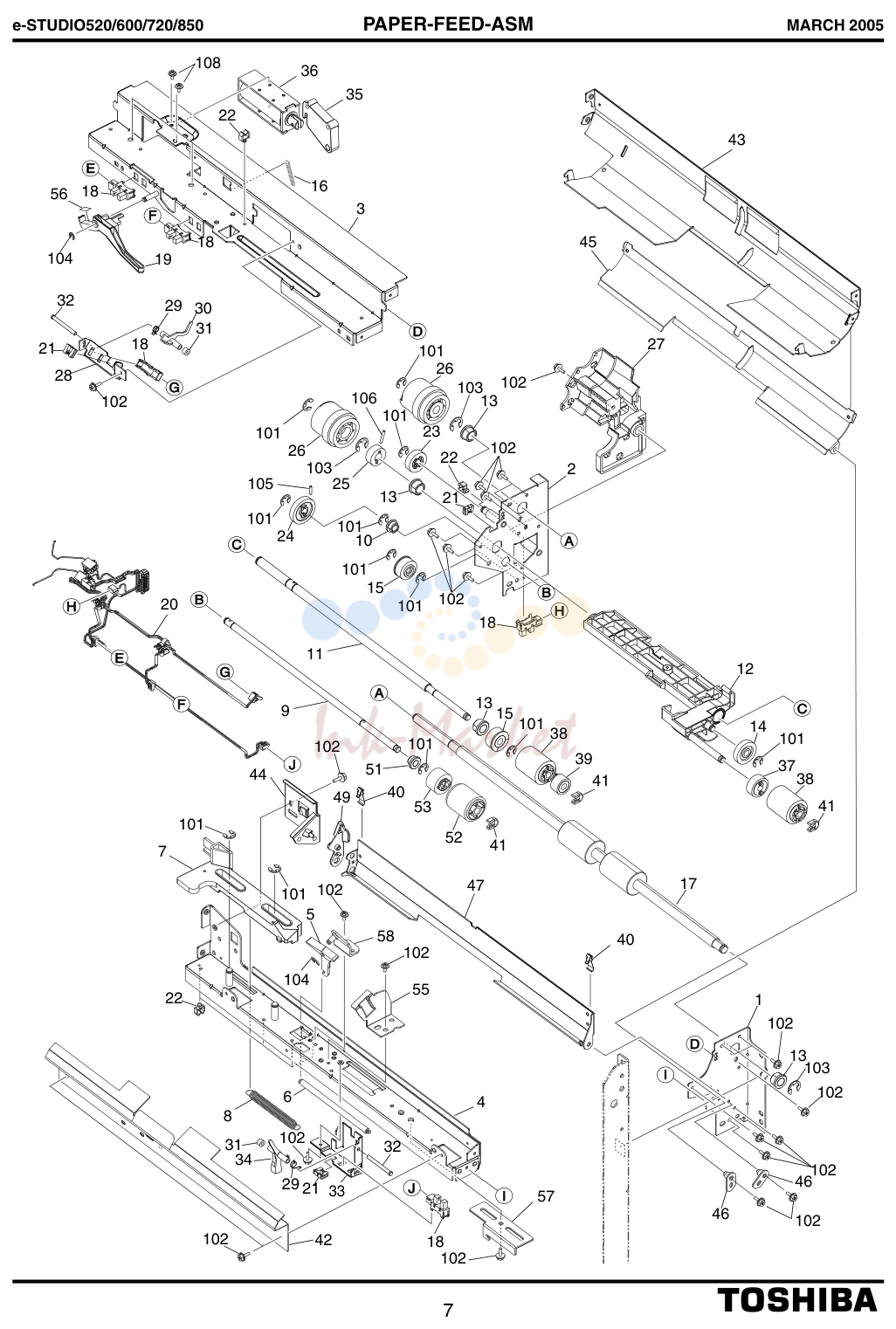

PAPER-FEED-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA03812000 запросить цену → | FRAME-F/S-F |
| 6LA03826000 запросить цену → | K-FRAME-F/S-R | |
| 6LA03731000 запросить цену → | K-STAY-FEED-T | |
| 6LA03831000 запросить цену → | K-STAY-FEED | |
| 4 | 6LE05748000 запросить цену → | ASYS-STAY-SPT-390 |
| 5 | 6LA04036000 запросить цену → | LEVER-SPT-ROL |
| 6 | 6LA04041000 запросить цену → | SPE061-050-0495 |
| 7 | 6LA04031000 запросить цену → | LEVER-P/U-DOWN |
| 8 | 6LA03887000 запросить цену → | SPE090-090-0531 |
| 9 | 6LE05725000 запросить цену → | ASYS-SHAFT-SPT-ROL |
| 11 | 6LA14783000 запросить цену → | SHAFT-FEED-ROL |
| 12 | 6LE05730000 запросить цену → | ASYS-ARM-PU-ROL |
| 13 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 14 | 6LA03897000 запросить цену → | GEAR-08S026-06 |
| 15 | 6LA03904000 запросить цену → | K-GEAR-08S022-L |
| 6LA03873000 запросить цену → | SPE-P/U-110 | |
| 6LA03874000 запросить цену → | SPE-P/U-75 | |
| 17 | 6LE05727000 запросить цену → | ROLLER-FS-TR |
| 18 | C0-10813000 запросить цену → | GP1A73ARJ00F |
| 19 | 6LA03870000 запросить цену → | ACT-SW-EMPTY |
| 20 | 6LE09603000 запросить цену → | HRNS-FS-UNIT-390 |
| 21 | F0-00120000 запросить цену → | ES-0505-2 |
| 22 | F0-01250000 запросить цену → | MSB-1207 |
| 26 | 6LA15184000 запросить цену → | CLUCH-G28-08D |
| 27 | 6LA03972000 запросить цену → | COVER-F/S-CLT |
| 28 | 6LA03883000 запросить цену → | BRKT-SW-TR-F/S |
| 29 | 6LA03876000 запросить цену → | SPA-ACT-FS |
| 30 | 6LA03881000 запросить цену → | ACT-SW-TR-F/S |
| 31 | 6LE05749000 запросить цену → | CUSH-ACTR-STOP-390 |
| 32 | 6LE03108000 запросить цену → | PIN-ACTR |
| 33 | 6LA03953000 запросить цену → | BRKT-SW-SPT |
| 34 | 6LA03951000 запросить цену → | ACT-SW-SPT |
| 6LA03740000 запросить цену → | LEVER-P/U-SND | |
| 6LA15257000 запросить цену → | SOL-PICK-340 | |
| 37 | 6LA03898000 запросить цену → | GEAR-08S022-06 |
| 38 | 6LA04047000 запросить цену → | ASYS-ROL-FEED |
| 40 | 6LA03950000 запросить цену → | SPL-F/S-TR |
| 42 | 6LA04038000 запросить цену → | ASYS-GUIDE-FS-E |
| 43 | 6LA03862000 запросить цену → | GUIDE-FEED-U |
| 44 | 6LA03987000 запросить цену → | K-BRKT-GID-FEED |
| 45 | 6LA04043000 запросить цену → | GUIDE-FEED-L-T |
| 46 | 6LE05756000 запросить цену → | HLDR-GUIDE-FS |
| 47 | 6LA03944000 запросить цену → | GUIDE-F/S-TR-U |
| 49 | 6LA03947000 запросить цену → | HOLDER-F/S-TR |
| 51 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 52 | 6LA04042000 запросить цену → | ASYS-ROL-SPT |
| 53 | 6LA15790000 запросить цену → | TL-SEP-ROL-Y |
| 55 | 6LA04032000 запросить цену → | BRAK-SPT |
| 56 | 6LA03877000 запросить цену → | SHEET-DUMP-EMP |
| 57 | 6LE05718000 запросить цену → | BRKT-HOLD-SP-390 |
| 58 | 6LA04033000 запросить цену → | ASYS-LEVER-SPT |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 103 | X0-00968000 запросить цену → | RR/E-7-SS |
| 104 | X0-00964000 запросить цену → | RR/E-3-SS |
| 105 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 106 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| X0-02113000 запросить цену → | S/PAN-M3X4-NI |
TANDEM-LCF-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 6LE04404000 запросить цену → | COVER-CSSTT-LWR | |
| 6LE04406000 запросить цену → | COVER-LCF-LWR | |
| 6LE04405000 запросить цену → | COVER-LCF-UPR | |
| 6LE03904000 запросить цену → | LBL-P-SET-390 | |
| 6LE03903000 запросить цену → | LBL-CST-SET-390 | |
| 6LA93726000 запросить цену → | FENCE-SIDE-L-F | |
| 6LA93728000 запросить цену → | FENCE-SIDE-L-R | |
| 6LA15258000 запросить цену → | SOL-END-340 | |
| 6LA04838000 запросить цену → | LEVER-TRAY-TNDM | |
| 6LA93923000 запросить цену → | SPE-030-035-014 | |
| F0-01397000 запросить цену → | LWS-2H | |
| C0-10813000 запросить цену → | GP1A73ARJ00F | |
| 6LA93862000 запросить цену → | LBL-P-LIMIT | |
| 6LA04810000 запросить цену → | BRKT-P-SIZE-SZ | |
| 6LA14833000 запросить цену → | BRKT-FENCE-STOP-N | |
| 6LA93731000 запросить цену → | SLIDER-E-FENCE | |
| 6LA93730000 запросить цену → | FENCE-E-TRAY | |
| 6LA93655000 запросить цену → | BRKT-STOP-BELT | |
| 6LA04840000 запросить цену → | SHAFT-FENCE-END | |
| 6LA93661000 запросить цену → | K-BKT-SLIDER-D3 | |
| 6LA93800000 запросить цену → | PLY-DRIVE-2 | |
| 6LA04839000 запросить цену → | BLT.SY-591-3GT | |
| 6LA93799000 запросить цену → | PLY-DRIVE-1 | |
| 6LA93660000 запросить цену → | BRKT-SLIDER-D2 | |
| 6LA04813000 запросить цену → | SFT-SLID-DRV | |
| 6LE69955000 запросить цену → | SCREW-SEP-ADD | |
| 6LE03709000 запросить цену → | SIZE-CST-390-E | |
| 6LA14779000 запросить цену → | STAY-BRKT-FENCE-BASE | |
| 6LA14780000 запросить цену → | STAY-BRKT-FENCE | |
| 6LA14820000 запросить цену → | BRKT-FENCE-SENS | |
| X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI | |
| 6LA08917000 запросить цену → | S/TPP/HEX-3*8-NI | |
| X0-00317000 запросить цену → | S/CTS-M3X6-NI | |
| X0-00965000 запросить цену → | RR/E-4-SS | |
| 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI MJD,ASD,AS | |
| 109 | 6LA08918000 запросить цену → | S/TPP/HEX-3X10-NI |
TANDEM-LCF-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 6LA93658000 запросить цену → | BRKT-COV-BELT | |
| 6LA93863000 запросить цену → | LBL-P-SET-TRY-L | |
| 6LA15091000 запросить цену → | K-GUIDE-SIDE-RF | |
| 6LA93680000 запросить цену → | BRKT-DAMPER | |
| 6LE03901000 запросить цену → | OIL-DAMPER-390 | |
| 6LA93679000 запросить цену → | BRKT-BELT-STOP | |
| 6LA93797000 запросить цену → | GEAR-DUMP-Z18 | |
| 6LA93798000 запросить цену → | PLY-BRKT | |
| 6LA65698000 запросить цену → | BUSH-8X12X8F | |
| 6LA14353000 запросить цену → | BLT.SY-426-3GT | |
| 6LA93775000 запросить цену → | PLY/T-3-020 | |
| 6LA04814000 запросить цену → | BRKT-ROL-STOP | |
| 6LA93774000 запросить цену → | PLY-TRAY-ROL | |
| 6LA04801000 запросить цену → | TRAY-TAN-LCF | |
| 6LA93713000 запросить цену → | PLT-BALANCER | |
| 6LA04847000 запросить цену → | PAD-TRAY | |
| 6LA93864000 запросить цену → | LBL-P-SET-TRY-R | |
| 6LA04835000 запросить цену → | K-FENCE-SIDE-R-F | |
| 6LA04803000 запросить цену → | FENCE-SIDE-R-R | |
| 6LA15092000 запросить цену → | K-GUIDE-SIDE-RR-N | |
| 6LA04815000 запросить цену → | K-SFT-TRAY | |
| 6LE09179000 запросить цену → | MDC-SLIDER-390 | |
| 6LA08931000 запросить цену → | SCREW-BKT-DEV | |
| 6LA04860000 запросить цену → | K-CST-TLCF | |
| 6LE09483000 запросить цену → | HRNS-TLCF-IN-390 | |
| 6LA04818000 запросить цену → | BRKT-MOT-SLID | |
| 6LA04821000 запросить цену → | GEAR-10H033-08 | |
| 6LA04822000 запросить цену → | BRKT-CAH-T-LCF | |
| 6LA04824000 запросить цену → | SPL-LEVER-LCF | |
| 6LA04841000 запросить цену → | ASYS-LOCK-TNDM | |
| 6LA04829000 запросить цену → | GEAR-MOT-Z33 | |
| 6LA04853000 запросить цену → | MYLAR-BRKT-ROL | |
| 6LA93862000 запросить цену → | LBL-P-LIMIT | |
| 6LA04809000 запросить цену → | SPL-EARTH-LCF | |
| 6LA93656000 запросить цену → | BRKT-COV-P-END MJD,ASD,AS | |
| 6LE03902000 запросить цену → | PHD-ACT | |
| 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI | |
| X0-00968000 запросить цену → | RR/E-7-SS | |
| 6LA08900000 запросить цену → | S/HEX-M3*6-NI | |
| X0-01169000 запросить цену → | P/PRL/AH7-3X14-SS | |
| 6LA08917000 запросить цену → | S/TPP/HEX-3*8-NI | |
| X0-00077000 запросить цену → | S/PAN/SWWP-M3X8-NI | |
| 6LA08911000 запросить цену → | S/TPS/HEX-3*12-NI | |
| 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI | |
| 6LA08918000 запросить цену → | S/TPP/HEX-3X10-NI |
MANUAL-FEED-DRIVE-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA15837000 запросить цену → | REINF-BRKT-BYP |
| 6LA15838000 запросить цену → | REINF-MOULD-BYP | |
| 4 | 6LA04708000 запросить цену → | LEVER-STOPPER |
| 5 | 6LA04716000 запросить цену → | SPRING-STOP-1 |
| 6 | 6LA14349000 запросить цену → | K-BRKT-STOPPER |
| 7 | 6LA04712000 запросить цену → | SPRING-SND-LVR |
| 8 | 6LA15259000 запросить цену → | SOL-SFB-340 |
| 9 | 6LA04690000 запросить цену → | LINK-SND-GEAR |
| 10 | 6LA04691000 запросить цену → | LEVER-GEAR |
| 11 | 6LA04707000 запросить цену → | SLIDER-STOPPER |
| 12 | 6LA08938000 запросить цену → | SCREW-SOCKET |
| 13 | F0-00120000 запросить цену → | ES-0505-2 |
| 14 | 6LA04638000 запросить цену → | K-STAY-GUIDE-L |
| 15 | 6LA04635000 запросить цену → | LEV-ROL-SEP |
| 16 | 6LA04715000 запросить цену → | SPE060-080-0236 |
| 17 | 6LA04672000 запросить цену → | IDLR-BYPS-D16 |
| 18 | 6LA04673000 запросить цену → | SFT-IDL-TRS-BYP |
| 19 | 6LA04677000 запросить цену → | SPRING-SFT-TRS |
| 20 | 6LA04630000 запросить цену → | GUIDE-P-U |
| 22 | 6LA04662000 запросить цену → | K-STAY-BYP-M |
| 23 | C0-10813000 запросить цену → | GP1A73ARJ00F |
| 24 | 6LA04653000 запросить цену → | LVR-PAPER-SW |
| 25 | 6LE09606000 запросить цену → | HRNS-SFB-PSW-390 |
| 26 | 6LA04627000 запросить цену → | BLT/T-154-2GT-4 |
| 27 | 6LA04692000 запросить цену → | BRKT-PICK-BYP |
| 28 | 6LA04693000 запросить цену → | SHAFT-PICK |
| 29 | 6LA04706000 запросить цену → | K-SHAFT-FED-BYP |
| 30 | 6LA04699000 запросить цену → | SHAFT-PICK-BRKT |
| 34 | 6LA04626000 запросить цену → | BLT/T-108-S2M-7 |
| 36 | 6LA04694000 запросить цену → | K-RLR-P/U-24 |
| 38 | 44201492000 запросить цену → | BUSH-6-POM |
| 39 | 6LA04721000 запросить цену → | PLY/T-S2M-28-06 |
| 41 | 6LA04742000 запросить цену → | DMPR-SLIDER |
| 42 | 6LA04743000 запросить цену → | DMPR-PICK-UP |
| 43 | 6LA04696000 запросить цену → | WEIGHT-20-30 |
| 44 | 6LA04697000 запросить цену → | WEIGHT-10-15 |
| 45 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 46 | 6LA04646000 запросить цену → | CUSHION-ACT-BYP |
| 47 | 6LA04745000 запросить цену → | CUSHION-GUIDE-P-U |
| 101 | X0-00964000 запросить цену → | RR/E-3-SS |
| 102 | X0-00060000 запросить цену → | S/PAN/SWWP-M3X6-NI |
| 103 | X0-00965000 запросить цену → | RR/E-4-SS |
| 104 | X0-00966000 запросить цену → | RR/E-5-SS |
| 105 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 106 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 107 | 6LA08914000 запросить цену → | S/TPS/HEX-4*10-NI |
MANUAL-FEED-DRIVE-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA04674000 запросить цену → | K-SHAFT-SEP |
| 44201492000 запросить цену → | BUSH-6-POM | |
| 6 | 6LA04724000 запросить цену → | K-GEAR-08S022-R |
| 7 | 6LE03401000 запросить цену → | SHAFT-RLR-TRS |
| 8 | 6LA04665000 запросить цену → | K-RLR-TRS |
| 9 | 6LA04720000 запросить цену → | PLY/T-S2M-28-08 |
| 10 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 13 | 6LA04768000 запросить цену → | CLUTCH-G28-08-33F |
| 14 | 6LA04637000 запросить цену → | BRKT-CLT |
| 15 | 6LA04661000 запросить цену → | GUIDE-LCF-ENT-L |
| 16 | 6LE05723000 запросить цену → | ROLLER-IDLE-390 |
| 18 | 6LA05687000 запросить цену → | SPRING-500-ADU |
| 19 | 6LA04641000 запросить цену → | GUIDE-ROL-TRS-U |
| 20 | 6LA04642000 запросить цену → | SPCR-GUIDE-ROL |
| 21 | 6LA04631000 запросить цену → | K-HLDR-TRAY |
| 22 | 6LA04790000 запросить цену → | STOPPER-TRAY |
| 23 | 6LA04651000 запросить цену → | KNOB-HINGE |
| 24 | 6LE03422000 запросить цену → | KNOB-COV-PFP |
| 25 | 6LA04152000 запросить цену → | SPC-KNOB-STOP |
| 26 | 6LA04732000 запросить цену → | CUSHION-GUIDE-TRS |
| 27 | 6LE09605000 запросить цену → | HRNS-SFB-MAIN-390 |
| 28 | F0-00120000 запросить цену → | ES-0505-2 |
| 29 | F0-00047000 запросить цену → | EDS-1717U |
| 30 | F0-01299000 запросить цену → | LWS-2111Z |
| 38 | 6LA04740000 запросить цену → | BRKT-PUSH-F/S |
| 40 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 101 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 102 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 104 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 105 | X0-00966000 запросить цену → | RR/E-5-SS |
| 106 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 107 | X0-00968000 запросить цену → | RR/E-7-SS |
MANUAL-TRAY-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE03414000 запросить цену → | TRAY-BYPASS-U |
| 3 | 6LE03417000 запросить цену → | GUIDE-TRAY-F |
| 4 | 6LE03418000 запросить цену → | GUIDE-TRAY-R |
| 5 | 6LA04795000 запросить цену → | LBL-TRAY-FULL |
| 8 | 6LA04788000 запросить цену → | K-PLATE-PINION |
| 9 | 6LE09176000 запросить цену → | PWA-F-SFB-390 |
| 11 | 6LA14493000 запросить цену → | PLATE-GND-BYP |
| 12 | 6LA04761000 запросить цену → | HRNS-SFB-SIZE-340 |
| 14 | 6LA08942000 запросить цену → | SPC-PIN-TRAY-N |
| 15 | 6LE03416000 запросить цену → | TRAY-BYPASS-M |
| 16 | 6LE03419000 запросить цену → | ASYS-TRAY-BYP-SUB |
| 17 | 6LE03415000 запросить цену → | TRAY-BYPASS-L |
| 6LA04793000 запросить цену → | LBL-TRAY-U | |
| 6LA04794000 запросить цену → | LBL-TRAY-E | |
| 101 | X0-00430000 запросить цену → | S/BID-M3X6-NI |
| 102 | 6LA08908000 запросить цену → | S/TPS/HEX-3*6-NI |
| 103 | 6LA08917000 запросить цену → | S/TPP/HEX-3*8-NI |
Полный список запчастей доступен по запросу.
комментарии
