Toshiba e-STUDIO 287CS 347CS 407CS — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

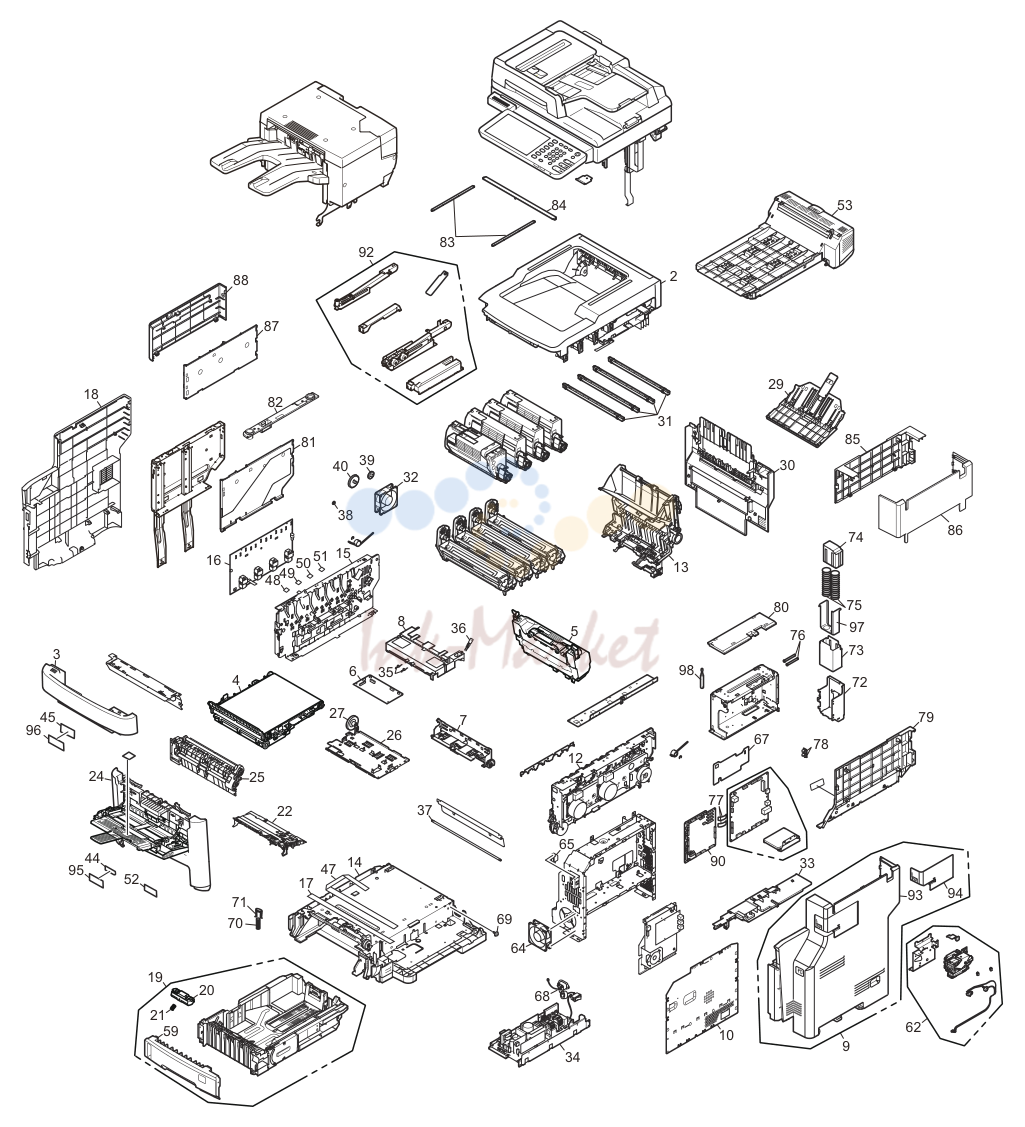

Узел 1

Узел 1

№АртикулНаименование
46LK12907000 запросить цену →TR-BLT-UNIT-FC34
56LK12908100 запросить цену →FUSER-UNIT-FC34-120
56LK12908200 запросить цену →FUSER-UNIT-FC34-230

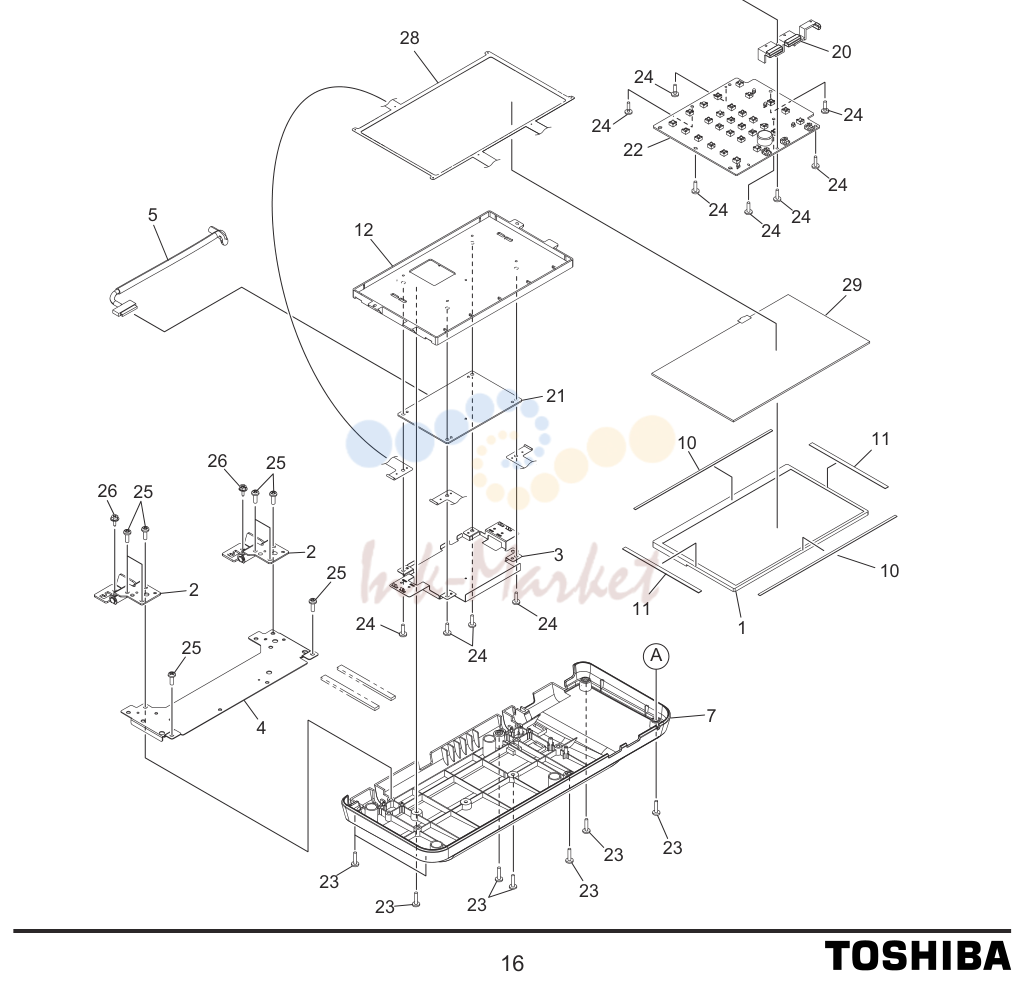

CONTROL-PANEL

CONTROL-PANEL

№АртикулНаименование
16LJ53405000 запросить цену →ASYS-DSP-LCD-H21X
26LJ53433000 запросить цену →ASYS-HINGE-H21X
36LJ53406000 запросить цену →ASYS-SHIELD-PLATE
46LJ53412000 запросить цену →BRACKET-BASE
56LK07801000 запросить цену →CABLE-CONPANE-H280
66LJ53416000 запросить цену →COV-CONP-CLEAR-H21X
76LK07802000 запросить цену →COVER-CONPANE-LWR-H280
86LJ53414000 запросить цену →COVER-CONPANE-UPR-H21X
96LK07803000 запросить цену →COVER-UPR-RIM-H280
106LJ53451000 запросить цену →CUSHION-LCD-L-H21X
116LJ53452000 запросить цену →CUSHION-LCD-S-H21X
126LJ53411000 запросить цену →HOLDER-LCD-H21X
136LJ53419000 запросить цену →KEY-ENERGY-H21X
146LJ53424000 запросить цену →KEY-FUNCTION
156LJ53420000 запросить цену →KEY-RESET-H21X-U
166LJ53428000 запросить цену →KEY-START
176LJ53429000 запросить цену →KEY-STOP
186LJ53425000 запросить цену →KEY-TEN-H21X
196LJ53423000 запросить цену →KEY-USER-FUNC-H21X
206LJ53418000 запросить цену →LID-LED-H21X
216LJ53430000 запросить цену →PWA-DISP-H21X
226LJ53431000 запросить цену →PWA-KEY-H21X
23X0-02596000 запросить цену →S/TPP/BID-3X10-NI
24X0-01989000 запросить цену →S/TPP/BID-3X8-NI
26X0-02420000 запросить цену →S/TPS/FHEXM/R-3X8-ZU3
276LJ53417000 запросить цену →SHEET-PANEL-H21X-U
286LJ53402000 запросить цену →SHIELD-LCD-AL
296LJ53410000 запросить цену →TOUCHPANEL-FC

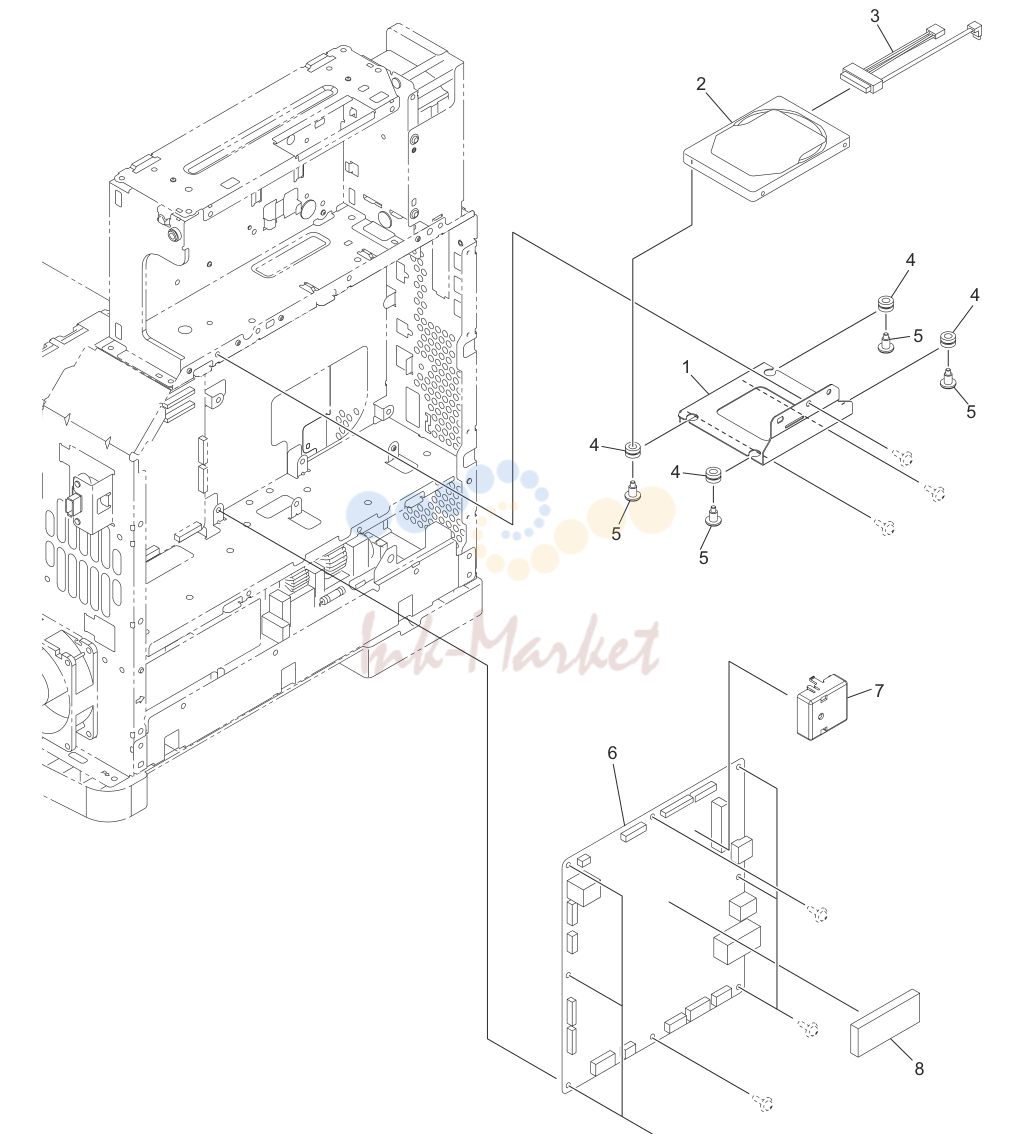

Узел 3

Узел 3

№АртикулНаименование
16LK08500000 запросить цену →BRKT-HDD-H28X
2G0-00677000 запросить цену →MK1661GSYG
36LK10700000 запросить цену →HRNS-HDD-H280
4F0-01939000 запросить цену →VB-1006-95T
56LH53114000 запросить цену →SCREW-HDD-CASE_M3
66LK10731000 запросить цену →ASYB-PWA-SYS-H280S
76LH09585000 запросить цену →ASYB-SRAM-430S
8C0-18596000 запросить цену →M471B5773DH0-CK0

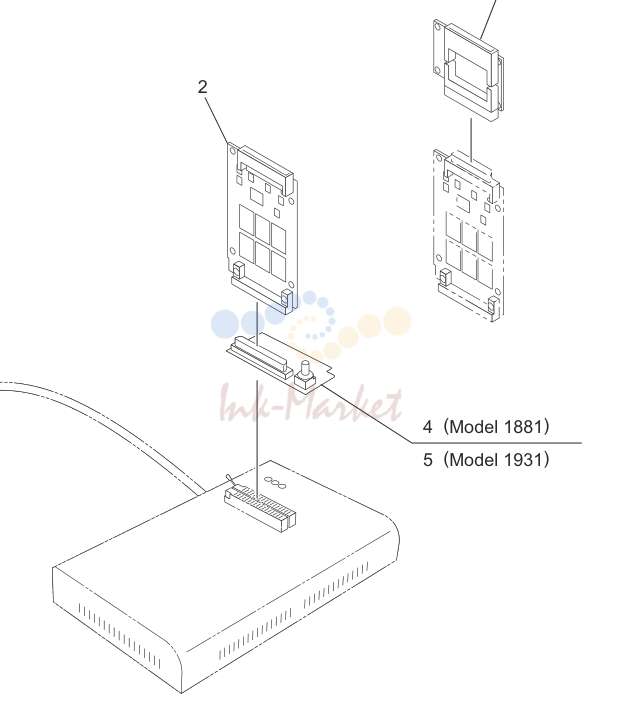

DOWNLOAD JIGS

DOWNLOAD JIGS

№АртикулНаименование
16LH70381000 запросить цену →K-PWA-DLM-320F
26LH09938000 запросить цену →PWA-DWNLD-JIG2F
46LA41996000 запросить цену →PWA-DL-ADP-350-1881
56LA41997000 запросить цену →PWA-DL-ADP-350-1931
76LH09942000 запросить цену →PWA-DWNLD-RELAY-34F
86LH09940000 запросить цену →PWA-DWNLD-RELAY-50F
10C0-04530000 запросить цену →M27C4001-10F1
