Toshiba e-STUDIO 203S 203SD — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- EXTERIORS
- ORIGINAL COVER UNIT
- OPERATION PANEL
- SIDE DOOR UNIT
- OPTICAL FRAME
- SHIFTER UNIT
- MIDDLE FRAME

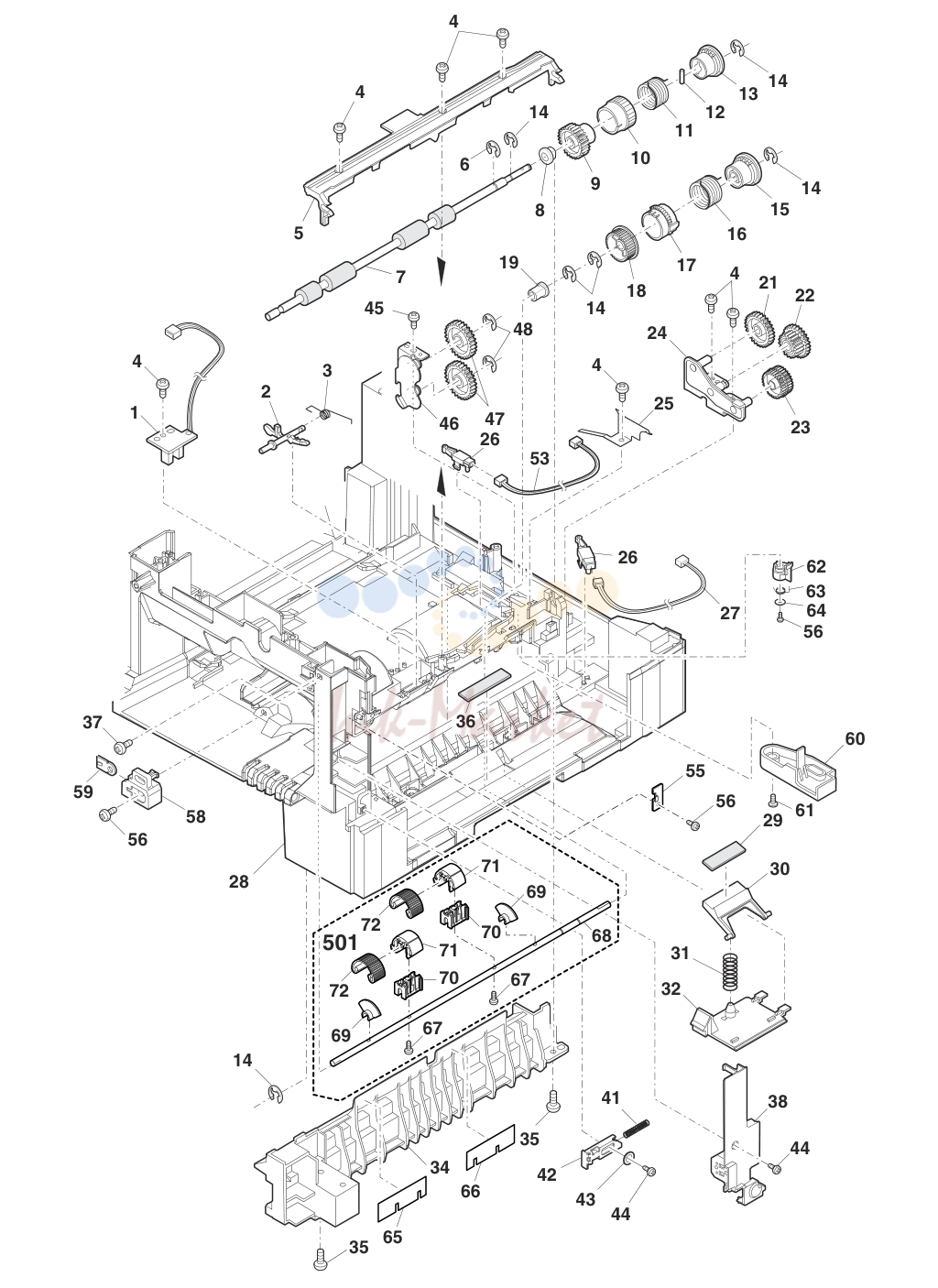

- BASE PLATE UNIT 1
- BASE PLATE UNIT 2

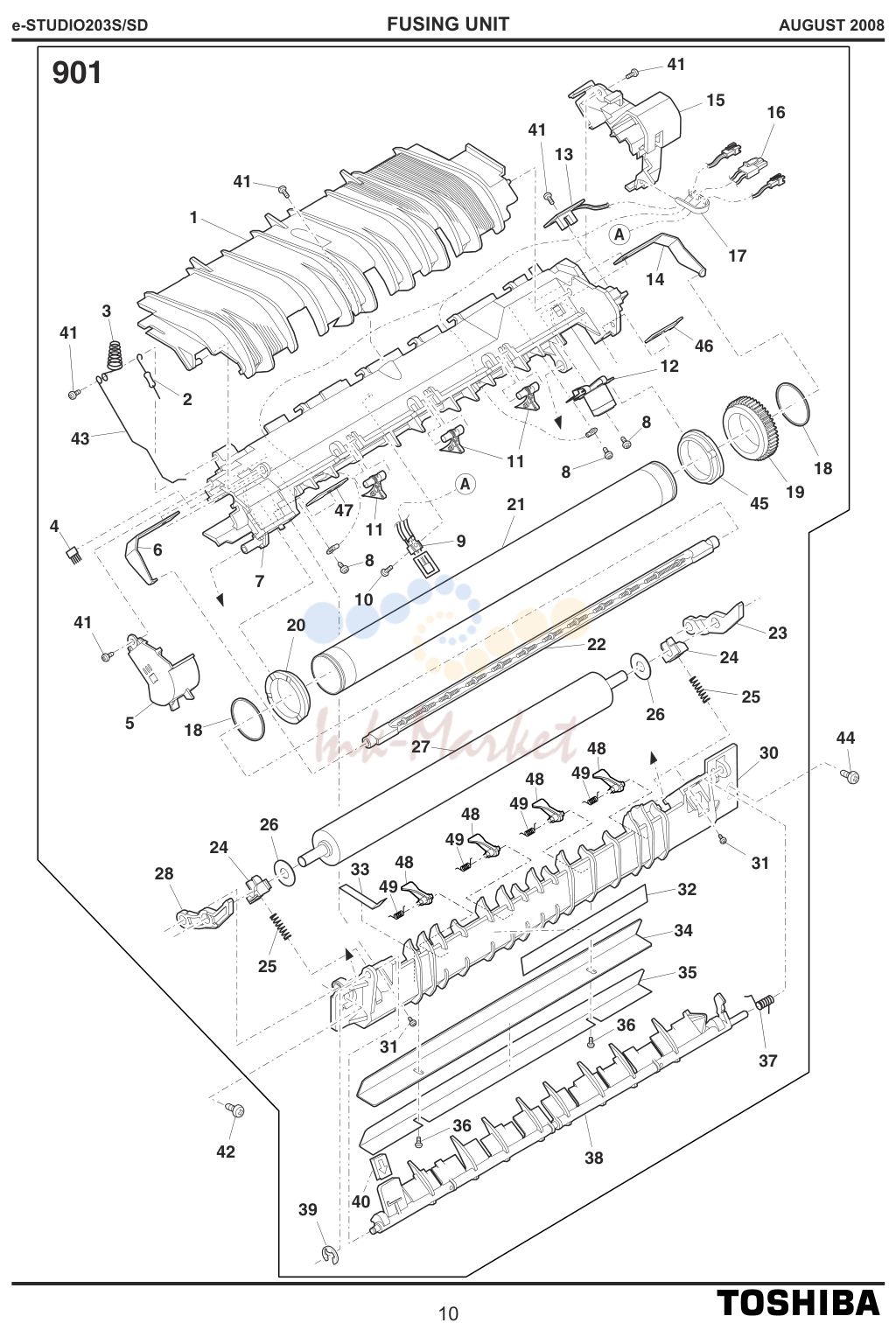

- FUSING UNIT

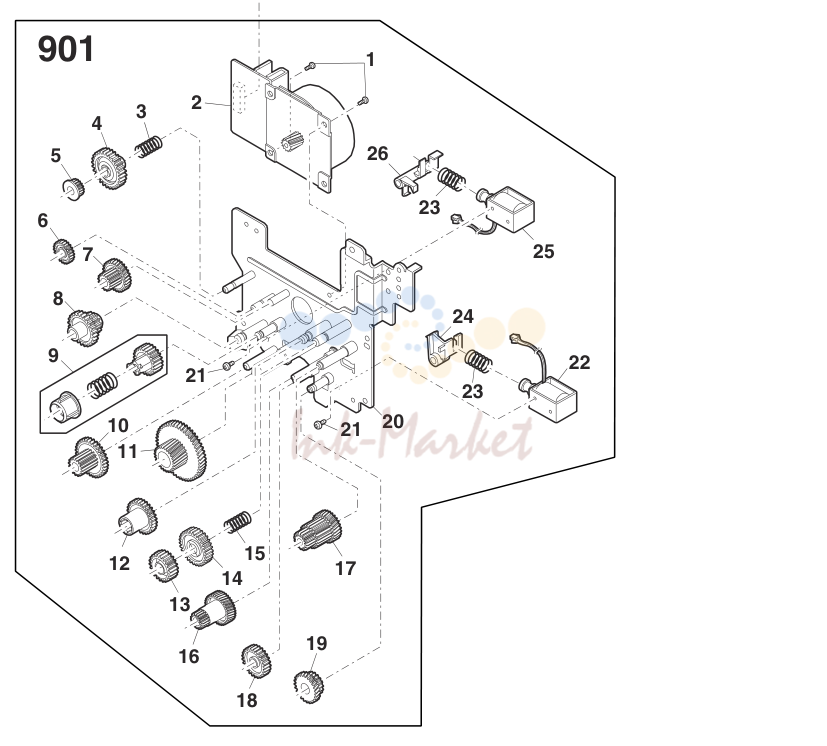

- DRIVE UNIT
- MULTI MANUAL PAPER FEED COVER UNIT
- MULTI MANUAL PAPER FEED UNIT
- SOCKET HOLDER UNIT
- TC CASE UNIT
- Узел 16
- HARNESS
- PROCESS UNIT
- DV CARTRIDGE UNIT
- Узел 20

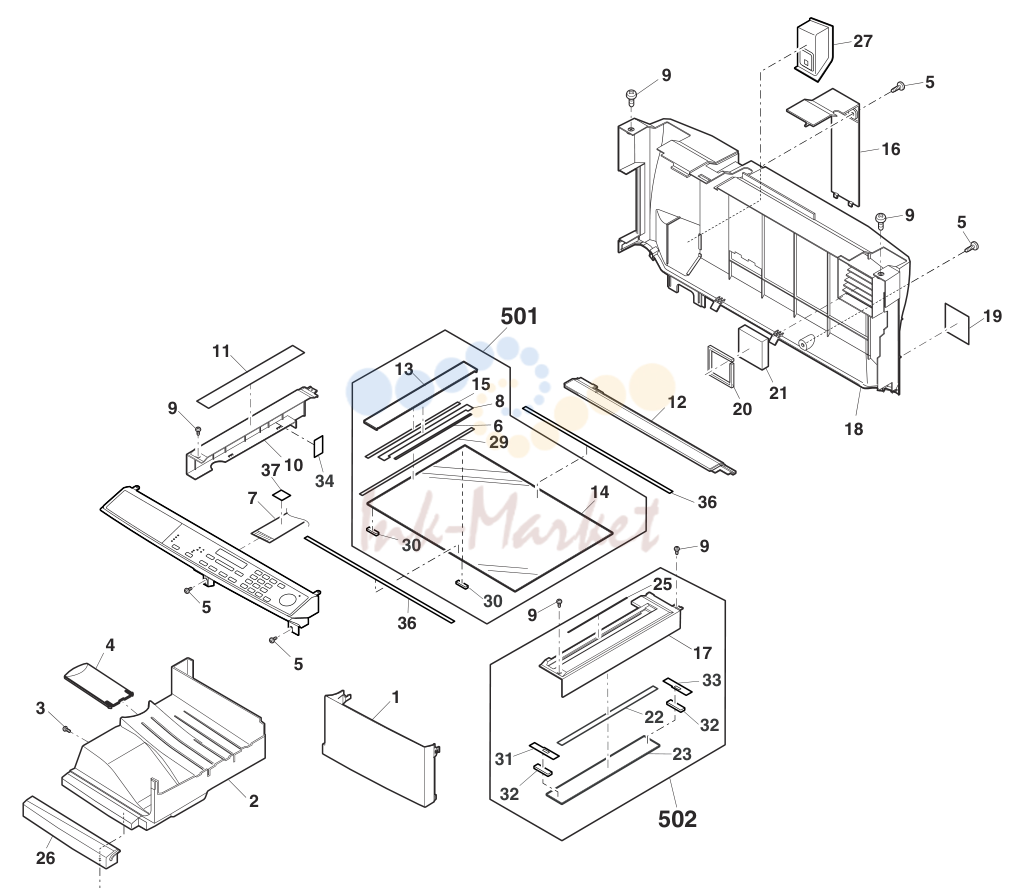

EXTERIORS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10004000 запросить цену → | FRONT COVER (DP2031) e-STUDIO203S |
| 1 | 6LS10005000 запросить цену → | FRONT COVER (DP2032) e-STUDIO203SD |
| 2 | 6LS10183000 запросить цену → | DELIVERY TRAY |
| 3 | 6LA58792200 запросить цену → | Screw M3X8 |
| 4 | 6LS10180000 запросить цену → | EXTENSION TRAY |
| 5 | 6LA58793800 запросить цену → | Screw M4X12 |
| 6 | 6LA58633600 запросить цену → | GLASS FIXING TP |
| 7 | 6LS10092000 запросить цену → | OP-MCU HARNESS |
| 8 | 6LA58631700 запросить цену → | SHADING SHEET |
| 9 | 6LA58794500 запросить цену → | Screw M3X8 |
| 10 | 6LS10120000 запросить цену → | LEFT CABINET |
| 11 | 6LS10373000 запросить цену → | OPERATION INSTRUCTION LAB |
| 12 | 6LS10133000 запросить цену → | REAR COVER |
| 13 | 6LS10027000 запросить цену → | GLASS FIXING PLATE |
| 14 | 6LA58630700 запросить цену → | TABLE GLASS |
| 15 | 6LA58633500 запросить цену → | GLASS FIXING TP |
| 16 | 6LS10132000 запросить цену → | NETWORK PWB OPTION COVER |
| 17 | 6LS10121000 запросить цену → | RIGHT CABINET |
| 18 | 6LS10122000 запросить цену → | REAR CABINET |
| 19 | 6LS10367000 запросить цену → | SERVICE CAUTION LABEL North Americe/Latin America |
| 20 | 41330550000 запросить цену → | FAN CUSHION |
| 21 | 41330546000 запросить цену → | OZONE FILTER North Americe/Latin America |
| 21 | 6LS10290000 запросить цену → | OZONE FILTER Europe |
| 22 | 6LS10347000 запросить цену → | SPF GLASS DOUBLE-SIDED TA |
| 23 | 6LA58630800 запросить цену → | SPF GLASS |
| 25 | 41330558100 запросить цену → | SLIT GLASS TAPE |
| 26 | 6LS10119000 запросить цену → | FRONT COVER LEFT |
| 27 | 6LS10138000 запросить цену → | REAR CABINET COVER |
| 29 | 6LA58786100 запросить цену → | GLASS ALX TAPE |
| 30 | 6LS10311000 запросить цену → | OC GASKET |
| 31 | 6LS10333000 запросить цену → | GLASS TAPE F |
| 32 | 6LS10169000 запросить цену → | GLASS EARTH PLATE |
| 33 | 6LS10334000 запросить цену → | GLASS TAPE R |
| 34 | 6LS10332000 запросить цену → | LEFT CABINET SHEET |
| 36 | 6LS10324000 запросить цену → | GLASS SEALING SHEET North Americe/Latin America |
| 37 | 6LS10329000 запросить цену → | OP-FFC SHEET |
| 501 | 6LS10028000 запросить цену → | TABLE UNIT |
| 502 | 6LS10007000 запросить цену → | RIGHT CABINET UNIT SPF |

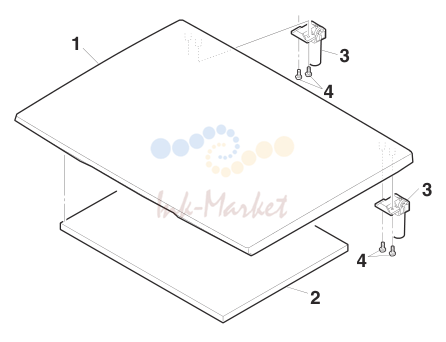

ORIGINAL COVER UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10141000 запросить цену → | OC COVER |
| 2 | 6LS10335000 запросить цену → | OC MAT J3 |
| 3 | 6LS10035000 запросить цену → | OC HINGE |
| 4 | 6LA58793700 запросить цену → | SCREW M4X10 |
| 901 | 6LS10011000 запросить цену → | OC COVER UNIT |

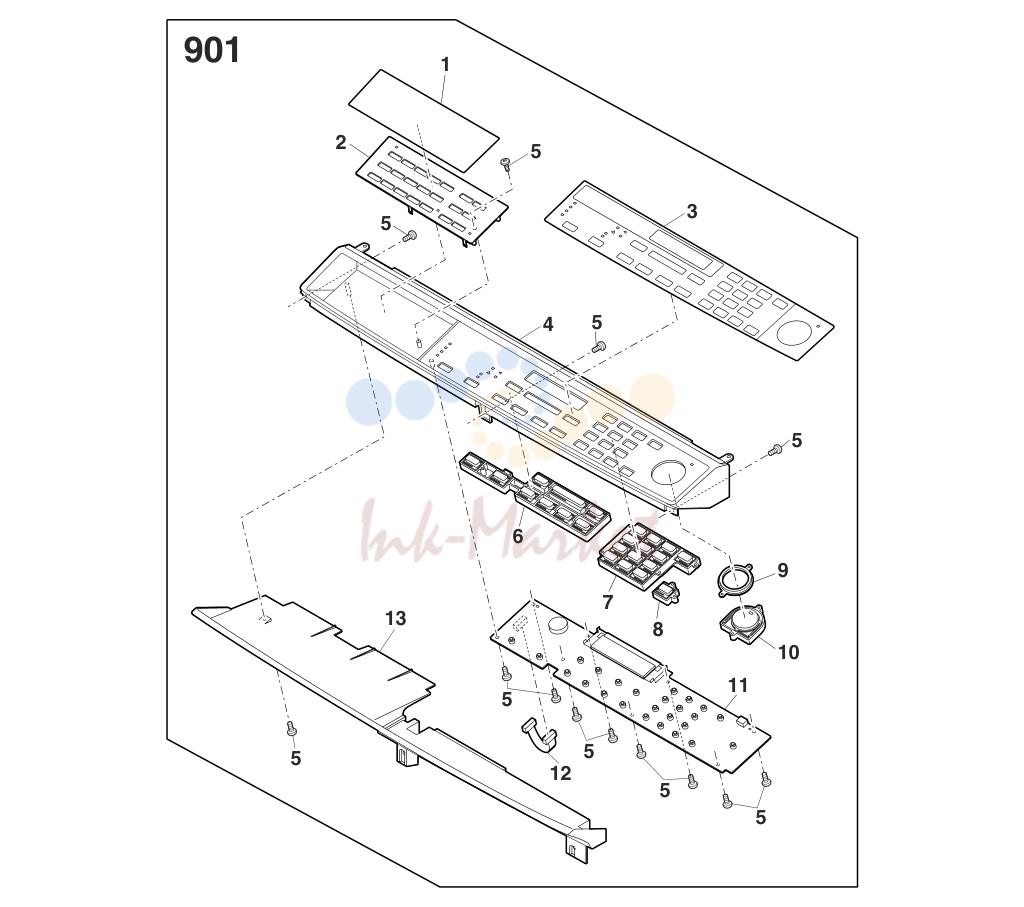

OPERATION PANEL
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10057000 запросить цену → | KEY SHEET |
| 2 | 6LS10127000 запросить цену → | FAX CABINET |
| 3 | 6LS10050000 запросить цену → | KEY SHEET e-STUDIO203S(North Americe) |
| 3 | 6LS10049000 запросить цену → | KEY SHEET e-STUDIO203SD(North Americe) |
| 3 | 6LS10052000 запросить цену → | KEY SHEET e-STUDIO203S(Europe) |
| 3 | 6LS10051000 запросить цену → | KEY SHEET e-STUDIO203SD(Europe) |
| 4 | 6LS10126000 запросить цену → | OPERATION PANEL CABINET |
| 5 | 6LA58793200 запросить цену → | Screw M3X8 |
| 6 | 6LS10143000 запросить цену → | MODE KEY |
| 7 | 6LS10001000 запросить цену → | TEN KEY AS |
| 8 | 6LS10002000 запросить цену → | CA KEY AS |
| 9 | 6LS10026000 запросить цену → | COPY KEY FILTER |
| 10 | 6LS10003000 запросить цену → | START KEY AS |
| 11 | 6LS10072000 запросить цену → | OPERATION PWB e-STUDIO203S(North Americe/ |
| 11 | 6LS10073000 запросить цену → | OPERATION PWB e-STUDIO203S(Europe)/ |
| 12 | 6LS10105000 запросить цену → | FAX-KEY HARNESS |
| 13 | 6LS10125000 запросить цену → | OPERATION CABINET |
| 901 | 6LS10053000 запросить цену → | OPERATION PANEL UNIT e-STUDIO203S(North Americe) |
| 901 | 6LS10055000 запросить цену → | OPERATION PANEL UNIT e-STUDIO203SD(North Americe) |
| 901 | 6LS10054000 запросить цену → | OPERATION PANEL UNIT e-STUDIO203S(Europe) |
| 901 | 6LS10056000 запросить цену → | OPERATION PANEL UNIT e-STUDIO203SD(Europe) |

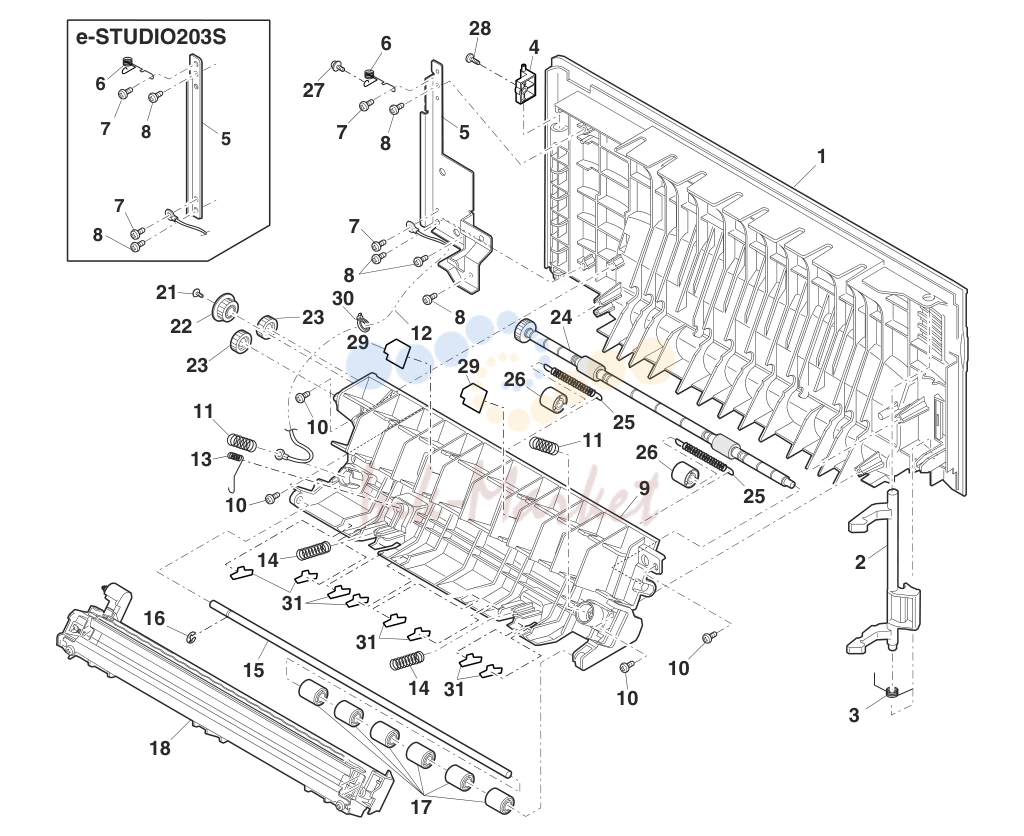

SIDE DOOR UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10384000 запросить цену → | SIDE DOOR |
| 2 | 6LS10341000 запросить цену → | LOCK PAWL |
| 3 | 41330531300 запросить цену → | LOCK PAWL SP |
| 4 | 41330547000 запросить цену → | HINGE GUIDE |
| 5 | 41330518300 запросить цену → | EARTH PLATE e-STUDIO203S |
| 5 | 6LS11605000 запросить цену → | EARTH PLATE e-STUDIO203SD |
| 6 | 6LS10225000 запросить цену → | EARTH SPRING |
| 7 | 6LA58794400 запросить цену → | Screw M3X6 |
| 8 | 6LA58793100 запросить цену → | Screw M3X6 |
| 9 | 6LA58747200 запросить цену → | INNER FRAME |
| 10 | 6LA58793300 запросить цену → | Screw M3X10 |
| 11 | 41330527100 запросить цену → | TRANS. PRESS SP |
| 12 | 6LA58621900 запросить цену → | TCFB HARNESS |
| 13 | 41330527000 запросить цену → | PS EARTH SPRING |
| 14 | 6LS10210000 запросить цену → | PS PRESSURE SPRING |
| 15 | 6LA58934400 запросить цену → | PS SHAFT |
| 16 | 6LA58923000 запросить цену → | E-ring |
| 17 | 41330540400 запросить цену → | PS UPPER ROLLER e-STUDIO203SD |
| 18 | 41330502700 запросить цену → | TRANS. HLD UNIT |
| 21 | 6LA58794300 запросить цену → | SCREW M3X8 e-STUDIO203SD |
| 22 | 6LA58752100 запросить цену → | DUP DRIVE GEAR e-STUDIO203SD |
| 23 | 6LA58752200 запросить цену → | DUP DRIV GEAR A e-STUDIO203SD |
| 24 | 6LA58737200 запросить цену → | DUP DRIV ROLLER e-STUDIO203SD |
| 25 | 6LA58735100 запросить цену → | DUP PRESSURE SP e-STUDIO203SD |
| 27 | 6LA58792500 запросить цену → | SCREW |
| 28 | 6LA58792400 запросить цену → | Screw |
| 29 | 6LS10319000 запросить цену → | FUSING FRONT TRANSPORT SH |
| 30 | 41330513500 запросить цену → | WIRE BAND T18S e-STUDIO203SD |
| 31 | 6LS10395000 запросить цену → | LIB GUIDE SHEET |

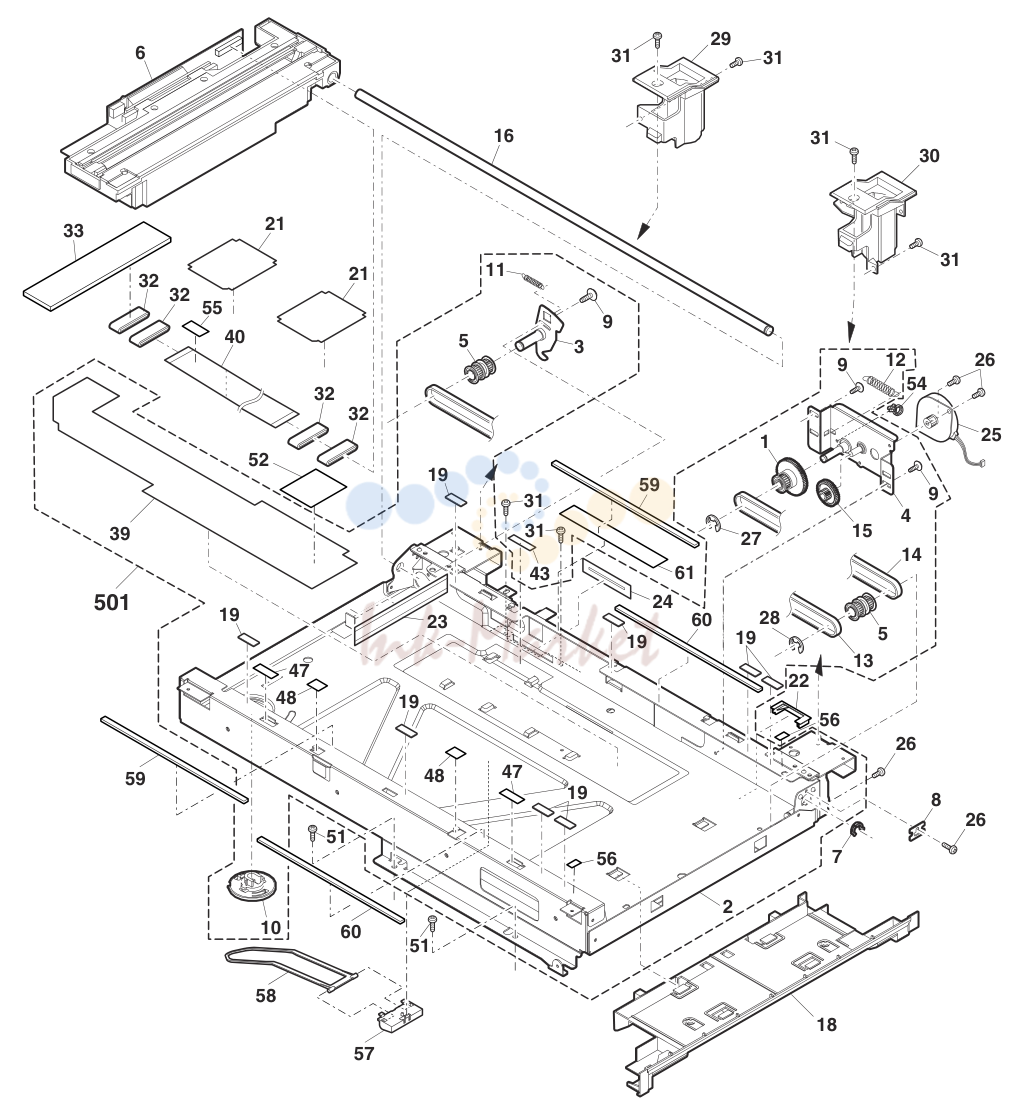

OPTICAL FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA58617900 запросить цену → | PULLEY GEAR |
| 2 | 6LS10043000 запросить цену → | SCANNER PLATE |
| 3 | 6LA58618400 запросить цену → | TENSION PLATE |
| 4 | 6LS10046000 запросить цену → | MOTOR FIXING PLATE |
| 5 | 6LA58618700 запросить цену → | IDLE PULLEY |
| 6 | 6LS10109000 запросить цену → | CARRIAGE UNIT |
| 7 | 6LA58625000 запросить цену → | ROD HOLDER |
| 8 | 6LA58626000 запросить цену → | ROD STOPPER |
| 9 | 6LA58799700 запросить цену → | Screw |
| 10 | 6LS10208000 запросить цену → | CARRIAGE LOCK |
| 11 | 6LA58627900 запросить цену → | TENSION SPRING |
| 12 | 6LS10233000 запросить цену → | MOTOR SPRING |
| 13 | 6LA58736000 запросить цену → | BELT |
| 14 | 6LA58736100 запросить цену → | BELT |
| 15 | 6LA58628700 запросить цену → | IDLE GEAR |
| 16 | 6LA58802300 запросить цену → | Slide shaft |
| 18 | 6LS10300000 запросить цену → | PAPER GUIDE |
| 19 | 41330549300 запросить цену → | GLASS CUSHION |
| 21 | 6LA58757800 запросить цену → | CABLE FIX SHEET |
| 22 | 6LS10289000 запросить цену → | FAN DUCT |
| 23 | 6LA58631800 запросить цену → | CCD INSURATE ST |
| 24 | 6LA58631900 запросить цену → | PROTECT SHEET |
| 25 | 6LS10357000 запросить цену → | SCANNER MOTOR |
| 26 | 6LA58794400 запросить цену → | Screw M3X6 |
| 27 | 6LA58926000 запросить цену → | E-ring |
| 28 | 6LA58928000 запросить цену → | E-ring |
| 29 | 6LS10298000 запросить цену → | HINGE GUIDE L |
| 30 | 6LS10299000 запросить цену → | HINGE GUIDE R |
| 31 | 6LA58794500 запросить цену → | Screw M3X8 |
| 32 | 6LA58635500 запросить цену → | FFC CORE |
| 33 | 6LS10315000 запросить цену → | SCANNER CUSHION |
| 39 | 6LS10320000 запросить цену → | SCANNER SHEET |
| 40 | 6LA58936900 запросить цену → | CCD-MCU harness |
| 43 | 6LA58633800 запросить цену → | CCD WH TAPE |
| 47 | 6LS10327000 запросить цену → | DUST SHEET A North Americe/Latin America |
| 48 | 6LS10328000 запросить цену → | DUST SHEET B North Americe/Latin America |
| 51 | 6LA58793800 запросить цену → | Screw M4X12 |
| 52 | 6LS10331000 запросить цену → | FFC HOLD SHEET |
| 54 | 6LS10149000 запросить цену → | SCANNER MOTOR HARNESS FIX |
| 55 | 6LS10314000 запросить цену → | FFC CORE CUSHION |
| 56 | 6LS10311000 запросить цену → | OC GASKET |
| 57 | 6LA58748100 запросить цену → | P FIXING HOLDER |
| 58 | 6LA58750800 запросить цену → | PAPER FIX ARM |
| 59 | 6LS10312000 запросить цену → | DUST CUSHION North Americe/Latin America |
| 60 | 6LS10313000 запросить цену → | DUST CUSHION North Americe/Latin America |
| 61 | 6LS10323000 запросить цену → | DUST SHEET North Americe/Latin America |
| 501 | 6LS10044000 запросить цену → | SCANNER PLATE UNIT |

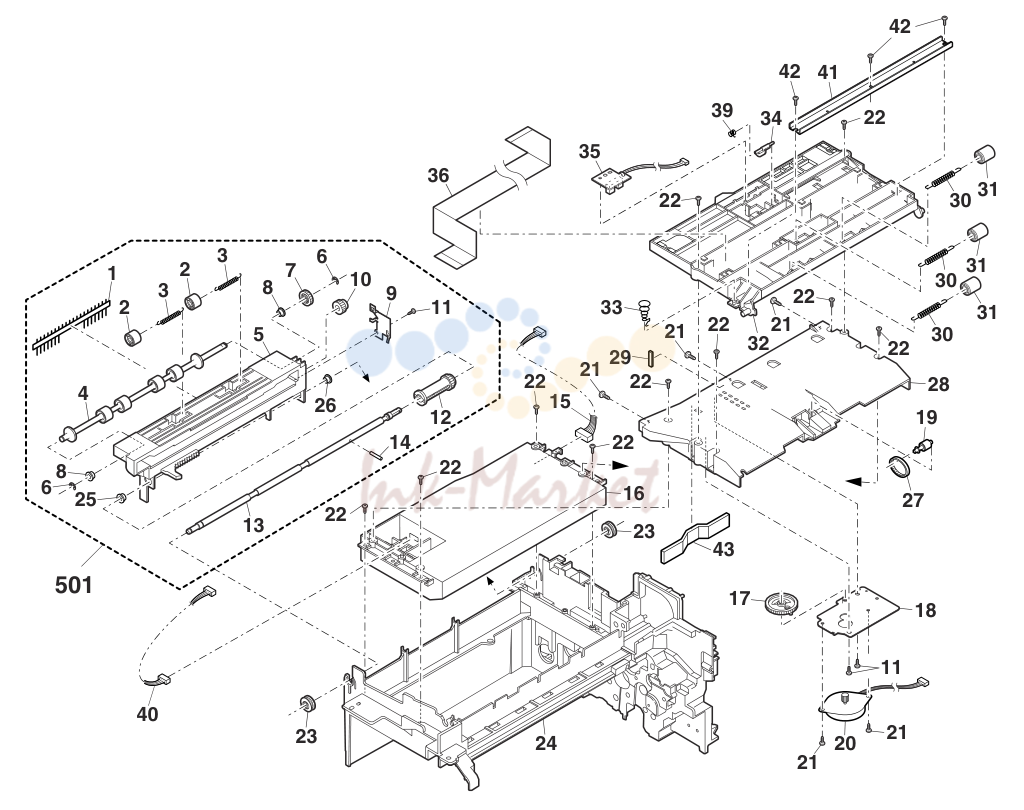

SHIFTER UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA58737500 запросить цену → | DISCHARGE BRUSH |
| 2 | 6LA58752700 запросить цену → | SUB ROLLER |
| 3 | 6LA58751800 запросить цену → | SHIFTIER SPRING |
| 4 | 6LA58801500 запросить цену → | SHIFTIER ROLLER |
| 5 | 6LS10209000 запросить цену → | SLIDER N |
| 6 | 6LA58923000 запросить цену → | E-ring |
| 7 | 6LA58752500 запросить цену → | SHIFTIER GEAR |
| 8 | 6LS10385000 запросить цену → | ROLLER BEARING |
| 9 | 6LA58748800 запросить цену → | EARTH SPRING |
| 10 | 6LA58752300 запросить цену → | SHIFTIER GEAR |
| 11 | 6LA58793100 запросить цену → | Screw M3X6 |
| 12 | 6LA58752400 запросить цену → | SHIFTIER GEAR |
| 13 | 6LA58802500 запросить цену → | Shiftier shaft |
| 14 | 6LA58748200 запросить цену → | SPRING PIN |
| 15 | 6LS10095000 запросить цену → | LASER HARNESS |
| 16 | 6LS10112000 запросить цену → | LSU |
| 17 | 6LS10243000 запросить цену → | SHIFTER GEAR |
| 18 | 6LA58745500 запросить цену → | ATTACHMENT UNIT |
| 19 | 6LA58737100 запросить цену → | DELIVERY ROLLER |
| 20 | 6LA58738800 запросить цену → | SHIFTIER MOTOR |
| 21 | 6LA58794400 запросить цену → | Screw M3X6 |
| 22 | 6LA58793300 запросить цену → | Screw M3X10 |
| 23 | 41330538100 запросить цену → | PULLEY 22T |
| 24 | 6LS10152000 запросить цену → | MIDDLE FRAME |
| 25 | 6LA58752000 запросить цену → | PAWL BEARING |
| 26 | 6LA58751900 запросить цену → | PF BEARING |
| 27 | 6LA58735800 запросить цену → | DELIVERY BELT |
| 28 | 6LA58934500 запросить цену → | L PAPER GUIDE |
| 29 | 6LA58756700 запросить цену → | SILENCE CUSHION |
| 30 | 6LA58735700 запросить цену → | TRANS ROLLER SP |
| 31 | 41330540400 запросить цену → | PS UPPER ROLLER |
| 32 | 6LA58790000 запросить цену → | U PAPER GUIDE |
| 33 | 6LS10228000 запросить цену → | DELIVERY EARTH SPRING |
| 34 | 6LA58726300 запросить цену → | ACTUATOR |
| 35 | 6LS10069000 запросить цену → | POD SENSOR PWB |
| 36 | 6LS10092000 запросить цену → | OP-MCU HARNESS |
| 39 | 6LA58751700 запросить цену → | ACTUATOR SPRING |
| 40 | 6LS10094000 запросить цену → | POLYGON HARNESS |
| 41 | 6LS10291000 запросить цену → | UPPER PAPER GUIDE REINFOR |
| 42 | 6LA58793200 запросить цену → | Screw M3X8 |
| 43 | 6LS10293000 запросить цену → | LOWER PAPER GUIDE REINFOR |
| 501 | 6LS10083000 запросить цену → | SLIDER UNIT |

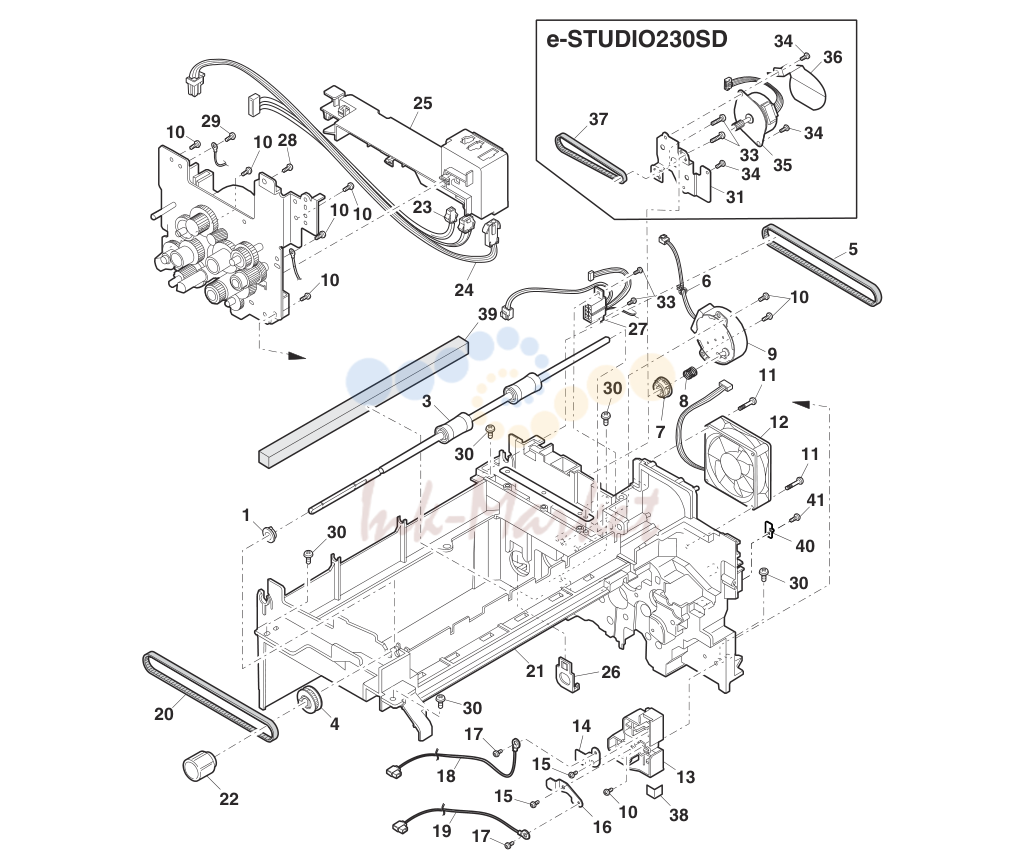

MIDDLE FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10385000 запросить цену → | ROLLER BEARING |
| 3 | 6LA58801100 запросить цену → | Trans. Roller L |
| 4 | 41330538100 запросить цену → | PULLEY 22T |
| 5 | 6LA58736600 запросить цену → | DRIVE BELT e-STUDIO203S |
| 6 | 6LS10148000 запросить цену → | SNAP BAND |
| 7 | 6LS10238000 запросить цену → | HOPPER COUPLING S |
| 8 | 6LA58751400 запросить цену → | HOPPER SPRING |
| 9 | 6LA58788000 запросить цену → | Toner motor |
| 10 | 6LA58793300 запросить цену → | Screw M3X10 e-STUDIO203SD |
| 11 | 6LA58793600 запросить цену → | Screw M3X30 |
| 12 | 6LS10241000 запросить цену → | EXHAUST FAN |
| 13 | 41330516900 запросить цену → | TC HV HOLDER |
| 14 | 41330562400 запросить цену → | BC HV ELECT PLT |
| 15 | 6LA58793100 запросить цену → | Screw M3X6 |
| 16 | 41330562300 запросить цену → | TC HV ELECT PLT |
| 17 | 41330605400 запросить цену → | SCREW M3X6 |
| 18 | 6LS10086000 запросить цену → | BC HARNESS |
| 19 | 6LA58622000 запросить цену → | TC HARNESS |
| 20 | 6LA58736200 запросить цену → | BELT |
| 21 | 6LS10152000 запросить цену → | MIDDLE FRAME |
| 22 | 41330512900 запросить цену → | ROTATION KNOB |
| 23 | 6LA58621500 запросить цену → | PPD2 IF HARNESS |
| 24 | 6LS10088000 запросить цену → | HEATER LAMP HARNESS |
| 24 | 6LS10098000 запросить цену → | HEATER LAMP HARNESS |
| 25 | 6LA58754400 запросить цену → | HARNESS GUIDE |
| 26 | 6LS10161000 запросить цену → | DV GUIDE PIN |
| 27 | 6LS10388000 запросить цену → | DVS HARNESS |
| 28 | 6LA58934900 запросить цену → | SCREW |
| 29 | 6LA58792200 запросить цену → | Screw M3X8 |
| 30 | 6LA58793800 запросить цену → | Screw M4X12 |
| 31 | 6LS10167000 запросить цену → | DUP MOTOR HEAT SINK e-STUDIO203SD |
| 34 | 6LA58794400 запросить цену → | Screw M3X6 e-STUDIO203SD |
| 35 | 6LS10354000 запросить цену → | DUP MOTOR e-STUDIO203SD |
| 36 | 6LS10330000 запросить цену → | HARNESS PROTECTION SHEET e-STUDIO203SD |
| 37 | 6LA58736300 запросить цену → | BELT e-STUDIO203SD |
| 38 | 6LA58757500 запросить цену → | SHEET e-STUDIO203SD |
| 39 | 6LA58756800 запросить цену → | CUSHION |
| 40 | 6LS10162000 запросить цену → | FU FIXING PLATE R |
| 41 | 6LA58793200 запросить цену → | Screw M3X8 |
BASE PLATE UNIT 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10068000 запросить цену → | PPD1 SENSOR PWB |
| 2 | 41330525000 запросить цену → | PS ACTUATOR |
| 3 | 6LA58626900 запросить цену → | PS ACTUATOR SP |
| 4 | 6LA58793300 запросить цену → | Screw M3X10 |
| 5 | 41330547200 запросить цену → | TC F GUIDE U |
| 6 | 6LA58926000 запросить цену → | E-ring |
| 7 | 6LS10266000 запросить цену → | PS LOWER ROLLER |
| 8 | 41330533000 запросить цену → | BEARING |
| 9 | 41330535500 запросить цену → | CLUTH GEAR 26T |
| 10 | 41330550700 запросить цену → | PIPE A |
| 11 | 41330529000 запросить цену → | MF CLUTCH SP B |
| 12 | 6LA58922000 запросить цену → | Spring pin 2X7 |
| 13 | 41330514200 запросить цену → | CLUTCH BOSS |
| 14 | 6LA58925000 запросить цену → | E-ring |
| 15 | 6LA58933200 запросить цену → | CLUTCH BOSS |
| 16 | 41330528700 запросить цену → | CLUTCH SPRING |
| 17 | 41330550300 запросить цену → | CLUTCH SLEEVE |
| 18 | 41330537700 запросить цену → | CLUTCH GEAR 29T |
| 19 | 41330533700 запросить цену → | BEARING |
| 21 | 41330535700 запросить цену → | GEAR 33T |
| 22 | 41330535900 запросить цену → | GEAR 21/29T |
| 23 | 41330535800 запросить цену → | W GEAR 30T |
| 24 | 41330503100 запросить цену → | PF PLATE |
| 25 | 41330518400 запросить цену → | PS EARTH PLATE |
| 26 | 6LA58710700 запросить цену → | TRAY DETECT SW |
| 27 | 6LA58620500 запросить цену → | CED1 HARNESS |
| 28 | 6LS10142000 запросить цену → | BASE PLATE |
| 29 | 41330556200 запросить цену → | SHEET M1 |
| 30 | 41330516800 запросить цену → | PRESS. PLT HLD |
| 31 | 41330527400 запросить цену → | PRESSURE PLT SP |
| 32 | 41330543200 запросить цену → | MALTI COVER |
| 34 | 6LA58728400 запросить цену → | BASE PLT RAIL R |
| 35 | 6LA58793800 запросить цену → | Screw M4X12 |
| 36 | 41330556300 запросить цену → | PF SHEET |
| 37 | 6LA58792800 запросить цену → | Screw M3X8 |
| 38 | 6LA58753100 запросить цену → | SENSOR COVER |
| 41 | 6LA58627300 запросить цену → | F EXT. LV SP |
| 42 | 41330517500 запросить цену → | F EXT LV PLT |
| 43 | 6LA58800300 запросить цену → | Washer |
| 46 | 41330503500 запросить цену → | JOINT GEAR PLT |
| 47 | 41330537800 запросить цену → | 2ND JOINT GEAR |
| 48 | 6LA58928000 запросить цену → | E-ring |
| 53 | 6LA58746100 запросить цену → | PD1 HARNESS |
| 55 | 6LS10163000 запросить цену → | FU FIXING PLATE F |
| 56 | 6LA58793200 запросить цену → | Screw M3X8 |
| 58 | 41330517200 запросить цену → | DV FIXING BLOCK |
| 59 | 6LA58673000 запросить цену → | M4 PLATE |
| 60 | 41330544800 запросить цену → | OP GEAR COVER |
| 61 | 6LA58799900 запросить цену → | Screw |
| 62 | 41330525700 запросить цену → | WIDTH ACTUATOR |
| 63 | 41330530000 запросить цену → | W ACTUATOR SP |
| 64 | 6LA58800500 запросить цену → | WASHER |
| 65 | 6LA58758400 запросить цену → | RAIL R SHEET F |
| 66 | 6LA58758500 запросить цену → | RAIL R SHEET R |
| 67 | 6LA58793400 запросить цену → | Screw M3X12 |
| 68 | 6LA58802400 запросить цену → | PF roller shaft |
| 69 | 6LA58935500 запросить цену → | ROLLER COLOR |
| 70 | 6LA58934700 запросить цену → | ROLLER HOLDER |
| 71 | 6LA58934600 запросить цену → | ROLLER BRACKET |
| 72 | 6LA58756500 запросить цену → | ROLLER RUBBER |
| 501 | 6LA58746000 запросить цену → | PF SHAFT UNIT |

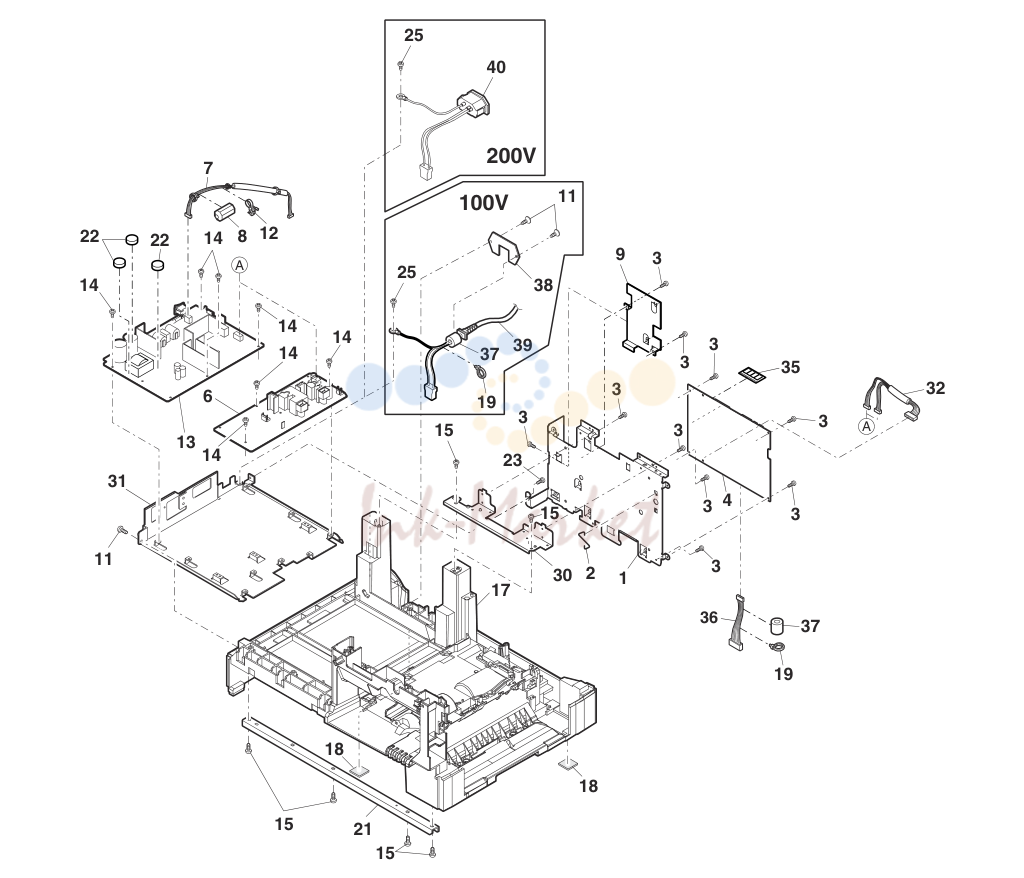

BASE PLATE UNIT 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10158000 запросить цену → | PWB HOLDER |
| 2 | 6LA58751600 запросить цену → | EARTH WIRE JAG2 |
| 3 | 6LA58794400 запросить цену → | Screw M3X6 |
| 4 | 6LS10076000 запросить цену → | MCU PWB e-STUDIO203S(North Americe) |
| 4 | 6LS10077000 запросить цену → | MCU PWB e-STUDIO203SD(North Americe) |
| 4 | 6LS10078000 запросить цену → | MCU PWB e-STUDIO203S(Europe) |
| 4 | 6LS10079000 запросить цену → | MCU PWB e-STUDIO203SD(Europe) |
| 6 | 6LA58933900 запросить цену → | HV PWB |
| 7 | 6LS10106000 запросить цену → | AC INTERFACE HARNESS |
| 8 | 6LA58635800 запросить цену → | CORE |
| 9 | 6LS10172000 запросить цену → | NWB FIXING PLATE |
| 11 | 6LA58793300 запросить цену → | Screw M3X10 |
| 12 | 6LS10149000 запросить цену → | SCANNER MOTOR HARNESS FIX |
| 13 | 6LS10351000 запросить цену → | DC POWER SUPPLY PWB North Americe |
| 13 | 6LS10352000 запросить цену → | DC POWER SUPPLY PWB Europe |
| 14 | 6LA58792100 запросить цену → | Screw |
| 15 | 6LA58793800 запросить цену → | Screw M4X12 |
| 17 | 6LS10142000 запросить цену → | BASE PLATE |
| 18 | 41330512200 запросить цену → | RUBBER FOOT |
| 19 | 41330513400 запросить цену → | WIRE BAND |
| 21 | 41330517800 запросить цену → | REINFORCE PLT F |
| 22 | 6LS10189000 запросить цену → | SUPPORTER |
| 23 | 6LA58792800 запросить цену → | Screw M3X8 |
| 25 | 6LA58921000 запросить цену → | Screw |
| 30 | 6LS10164000 запросить цену → | CONNECTOR PLATE |
| 31 | 6LA58934000 запросить цену → | HOLD PLATE |
| 32 | 6LS10093000 запросить цену → | PS HARNESS |
| 35 | 6LS11606000 запросить цену → | FLASH ROM North Americe |
| 35 | 6LS11607000 запросить цену → | FLASH ROM North Americe |
| 35 | 6LS11608000 запросить цену → | FLASH ROM Europe |
| 35 | 6LS11609000 запросить цену → | FLASH ROM Europe |
| 36 | 6LS10107000 запросить цену → | 2ND CS IF HARNESS |
| 37 | 6LA58635700 запросить цену → | CORE North Americe |
| 38 | 6LA58625100 запросить цену → | AC INLET HOLDER North Americe |
| 39 | 6LA58634200 запросить цену → | AC CORD North Americe |
| 40 | 6LA58791200 запросить цену → | AC INLET HARNES Europe |
FUSING UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS10301000 запросить цену → | U-TURN GUIDE LOWER |
| 2 | 6LS10380000 запросить цену → | RESISTOR |
| 3 | 6LS10229000 запросить цену → | FUSING UPPER EARTH SPRING |
| 4 | 6LA58629700 запросить цену → | DISCHARGE BRUSH |
| 5 | 6LS10286000 запросить цену → | FUSING COVER F |
| 6 | 41330530400 запросить цену → | COPY LAMP SP F |
| 7 | 6LS10154000 запросить цену → | FUSING UPPER FRAME |
| 8 | 6LA58799300 запросить цену → | Screw |
| 9 | 6LS10353000 запросить цену → | THERMISTOR |
| 10 | 6LA58792900 запросить цену → | Screw M3X10 |
| 11 | 6LA58791100 запросить цену → | SEPARATOR PAWL |
| 12 | 6LS10085000 запросить цену → | FU THERMOSTAT UNIT |
| 13 | 6LS10070000 запросить цену → | PPD2 SENSOR PWB |
| 14 | 41330530500 запросить цену → | COPY LAMP SP R |
| 15 | 6LA58753300 запросить цену → | FUSING COVER R |
| 16 | 6LS10089000 запросить цену → | HEATER LAMP HARNESS |
| 16 | 6LS10099000 запросить цену → | HEATER LAMP HARNESS |
| 17 | 41330513400 запросить цену → | WIRE BAND |
| 18 | 41330521600 запросить цену → | ROLLER STOPPER |
| 19 | 41330537200 запросить цену → | FUSHING GER 45T |
| 20 | 6LS10237000 запросить цену → | FUSING BEARING |
| 21 | 6LS10264000 запросить цену → | HEART ROLLER |
| 22 | 6LA58637300 запросить цену → | HEATER LAMP 100V |
| 22 | 41330566600 запросить цену → | HEATER LAMP 200V |
| 23 | 6LS10202000 запросить цену → | PRESSURE RELEASE LEVER R |
| 24 | 6LS10236000 запросить цену → | PRESSURE BEARING N |
| 25 | 6LS10211000 запросить цену → | PRESSURE SPRING |
| 26 | 6LA58800400 запросить цену → | Washer |
| 27 | 6LS10267000 запросить цену → | PRESSURE ROLLER |
| 28 | 6LS10201000 запросить цену → | PRESSURE RELEASE LEVER F |
| 30 | 6LS10155000 запросить цену → | FUSING LOWER FRAME |
| 31 | 6LA58894000 запросить цену → | Screw |
| 32 | 6LS10368000 запросить цену → | HIGH TEMPERATURE CAUTION |
| 33 | 6LS10321000 запросить цену → | PG EARTH SHEET CN |
| 34 | 41330546600 запросить цену → | FUSING F PA GUD |
| 35 | 41330552000 запросить цену → | FRONT PG SHEET |
| 36 | 6LA58800000 запросить цену → | Screw |
| 37 | 6LA58627800 запросить цену → | GATE SPRING |
| 38 | 6LS10174000 запросить цену → | REVERSAL GATE |
| 39 | 41330609200 запросить цену → | E TYPE RING |
| 40 | 41330552500 запросить цену → | HANDLE LABEL |
| 41 | 6LA58793200 запросить цену → | Screw M3X8 |
| 42 | 6LA58792800 запросить цену → | Screw M3X8 |
| 43 | 6LA58726200 запросить цену → | FU EARTH WIRE L |
| 44 | 6LS10381000 запросить цену → | SCREW |
| 45 | 41330533800 запросить цену → | FUSING BEARING |
| 46 | 6LS10166000 запросить цену → | FIXING PLATE R |
| 47 | 6LS10165000 запросить цену → | FIXING PLATE F |
| 48 | 6LS10344000 запросить цену → | LOWER PAWL |
| 49 | 6LS10223000 запросить цену → | LOWER PAWL SPRING |
| 901 | 6LS10114000 запросить цену → | FUSING UNIT 100V |
| 901 | 6LS10113000 запросить цену → | FUSING UNIT 200V |
DRIVE UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA58792300 запросить цену → | Screw M4X6 |
| 2 | 6LS10355000 запросить цену → | MAIN MOTOR |
| 3 | 6LA58627200 запросить цену → | PULLEY SPRING e-STUDIO203S |
| 4 | 41330536700 запросить цену → | RATCHET GER 33T e-STUDIO203S |
| 5 | 41330538200 запросить цену → | PULLEY 17T e-STUDIO203S |
| 6 | 41330534600 запросить цену → | GEAR 28T |
| 7 | 41330534500 запросить цену → | GEAR 46/16T |
| 8 | 41330534900 запросить цену → | GEAR 30/15T |
| 9 | 41330502400 запросить цену → | MG GEAR UNIT |
| 10 | 41330535000 запросить цену → | GEAR 37/15T |
| 11 | 41330534300 запросить цену → | GEAR 68/26T |
| 12 | 6LS10242000 запросить цену → | COUPLING GEAR |
| 13 | 6LA58934200 запросить цену → | RATCHET GER 21T |
| 14 | 41330535300 запросить цену → | RATCHET GER 28T |
| 15 | 6LA58626700 запросить цену → | RATCHET SPRING |
| 16 | 6LS10252000 запросить цену → | GEAR |
| 17 | 6LS10386000 запросить цену → | GEAR |
| 18 | 41330534700 запросить цену → | GEAR 20T |
| 19 | 41330534800 запросить цену → | GEAR 31/17T |
| 20 | 6LS10037000 запросить цену → | MAIN DRIVE PLATE e-STUDIO203S |
| 20 | 6LS10038000 запросить цену → | MAIN DRIVE PLATE e-STUDIO203SD |
| 21 | 6LA58792000 запросить цену → | Screw M3X4 |
| 22 | 6LA58806200 запросить цену → | Solenoid |
| 23 | 41330529100 запросить цену → | MF CLUTCH SP B |
| 24 | 6LS10343000 запросить цену → | PS ROLLER PAWL |
| 25 | 6LA58805600 запросить цену → | Solenoide |
| 26 | 6LA58933300 запросить цену → | ROLLER PAWL |
| 27 | 6LS10091000 запросить цену → | MAIN MOTOR HARNESS |
| 901 | 6LS10040000 запросить цену → | MAIN DRIVE UNIT e-STUDIO203S |
| 901 | 6LS10041000 запросить цену → | MAIN DRIVE UNIT e-STUDIO203SD |
Полный список запчастей доступен по запросу.
комментарии
