Toshiba e-STUDIO 1058 1208 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Узел 1
- Узел 2
- Узел 3
- Узел 4
- Узел 5
- Узел 6
- Узел 7
- Узел 8
- Узел 9
- Узел 10
- Узел 11
- Узел 12
- Узел 13
- Узел 14
- Узел 15
- Узел 16
- Узел 17
- Узел 18
- Узел 19
- Узел 20
- Узел 21
- Узел 22
- Узел 23
- Узел 24
- Узел 25
- Узел 26
- Узел 27
- Узел 28
- Узел 29
- Узел 30
- Узел 31
- Узел 32
- Узел 33
- Узел 34
- Узел 35
- Узел 36
- Узел 37
- Узел 38
- Узел 39
- Узел 40
- Узел 41
- Узел 42
- Узел 43
- Узел 44
- Узел 45
- Узел 46
- Узел 47
- Узел 48
- Узел 49
- Узел 50
- Узел 51
- Узел 52
- Узел 53
- Узел 54
- Узел 55
- Узел 56
- Узел 57
- Узел 58
- Узел 59
- Узел 60
- Узел 61
- Узел 62
- Узел 63
- Узел 64
- Узел 65
- Узел 66
- Узел 67
- Узел 68
- Узел 69
- Узел 70
- Узел 71
- Узел 72
- Узел 73
- Узел 74
- Узел 75
- Узел 76
- Узел 77
- Узел 78
- CN6
- Узел 80
- PM-KIT
- Узел 82

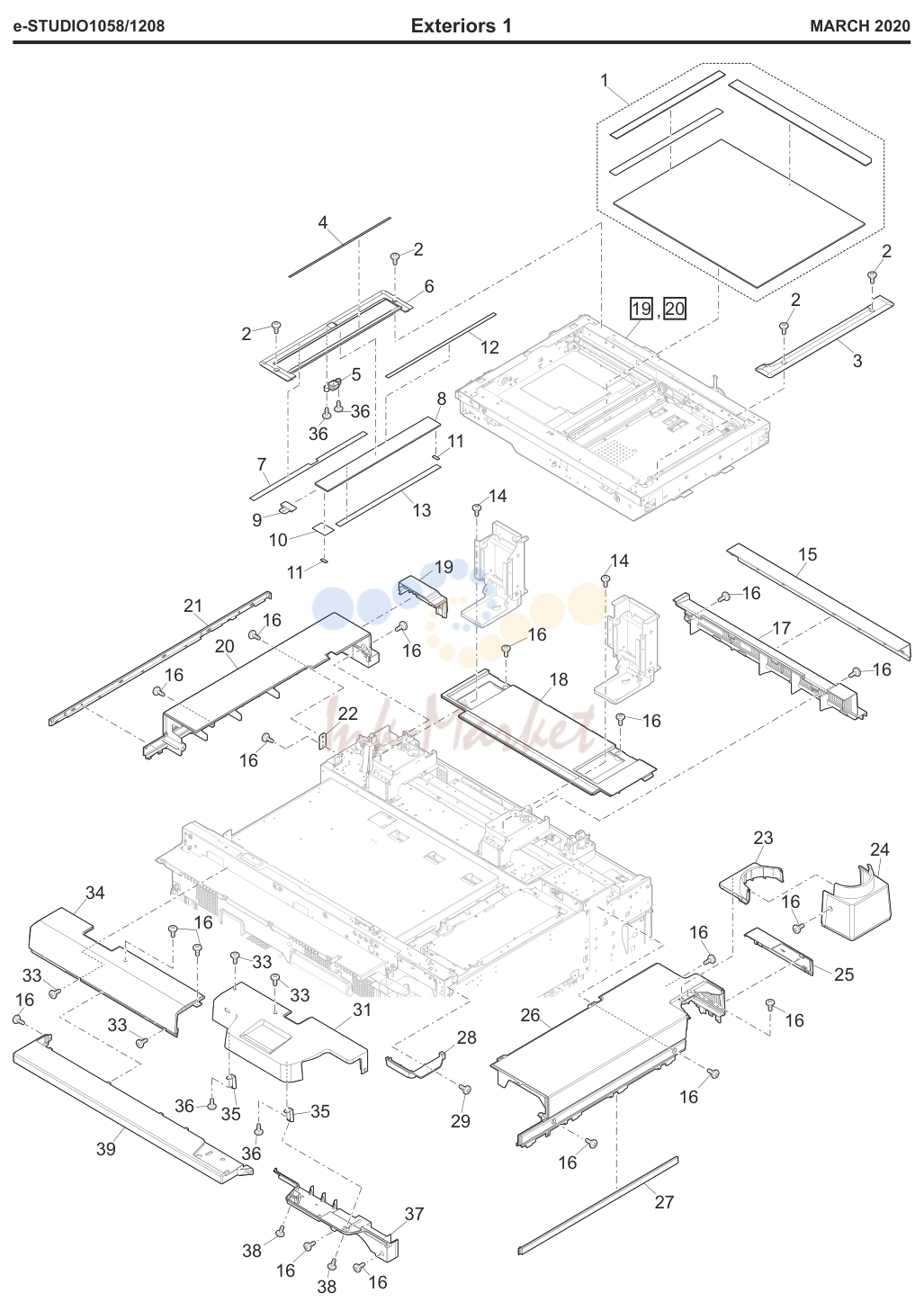

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02985000 запросить цену → | Table glass |
| 2 | 6LS06203000 запросить цену → | Screw |
| 3 | 6LS03525000 запросить цену → | Glass fixer right |
| 4 | 6LS05829000 запросить цену → | SPF glass fixing sheet R |
| 5 | 6LS05333000 запросить цену → | Sensor cap |
| 6 | 6LS03524000 запросить цену → | Glass fixer left |
| 7 | 6LS05885000 запросить цену → | SPF glass fixing sheet L |
| 8 | 6LS05645000 запросить цену → | SPF glass |
| 9 | 6LS06031000 запросить цену → | SPF glass earth plate |
| 10 | 6LS05828000 запросить цену → | White revision sheet |
| 11 | 6LS05650000 запросить цену → | Table glass gum |
| 12 | 6LS05835000 запросить цену → | Shading sheet |
| 13 | 6LS05859000 запросить цену → | Back side shading sheet |
| 14 | 6LS06205000 запросить цену → | Screw |
| 15 | 6LS03423000 запросить цену → | Upper cabinet rear cover lower |
| 16 | 6LA58794800 запросить цену → | Screw |
| 17 | 6LS06425000 запросить цену → | Upper cabinet rear cover upper |
| 18 | 6LS06418000 запросить цену → | Upper cabinet rear |
| 19 | 6LS03393000 запросить цену → | Upper cabinet left rear |
| 20 | 6LS06424000 запросить цену → | Upper cabinet left upper |
| 21 | 6LS06498000 запросить цену → | Upper cabinet left lower |
| 22 | 6LS04007000 запросить цену → | Upper cabinet left fixing plate |
| 23 | 6LS06692000 запросить цену → | Arm cover upper left |
| 24 | 6LS06693000 запросить цену → | Arm cover upper |
| 25 | 6LS06694000 запросить цену → | Upper cabinet right rear |
| 26 | 6LS06695000 запросить цену → | Upper cabinet right upper |
| 27 | 6LS06426000 запросить цену → | Upper cabinet right lower |
| 28 | 6LS03415000 запросить цену → | Hinge fixing cabinet |
| 29 | 6LA58794400 запросить цену → | Screw |
| 31 | 6LS06696000 запросить цену → | Upper cabinet front right |
| 33 | 6LA58792100 запросить цену → | Screw |
| 34 | 6LS06697000 запросить цену → | Upper cabinet front |
| 35 | 6LS04083000 запросить цену → | Upper cabinet right joint plate |
| 36 | 6LA58793200 запросить цену → | Screw |
| 37 | 6LS03438000 запросить цену → | Upper cabinet front cover right |
| 38 | 6LS06184000 запросить цену → | Screw |
| 39 | 6LS03433000 запросить цену → | Upper cabinet front cover left |

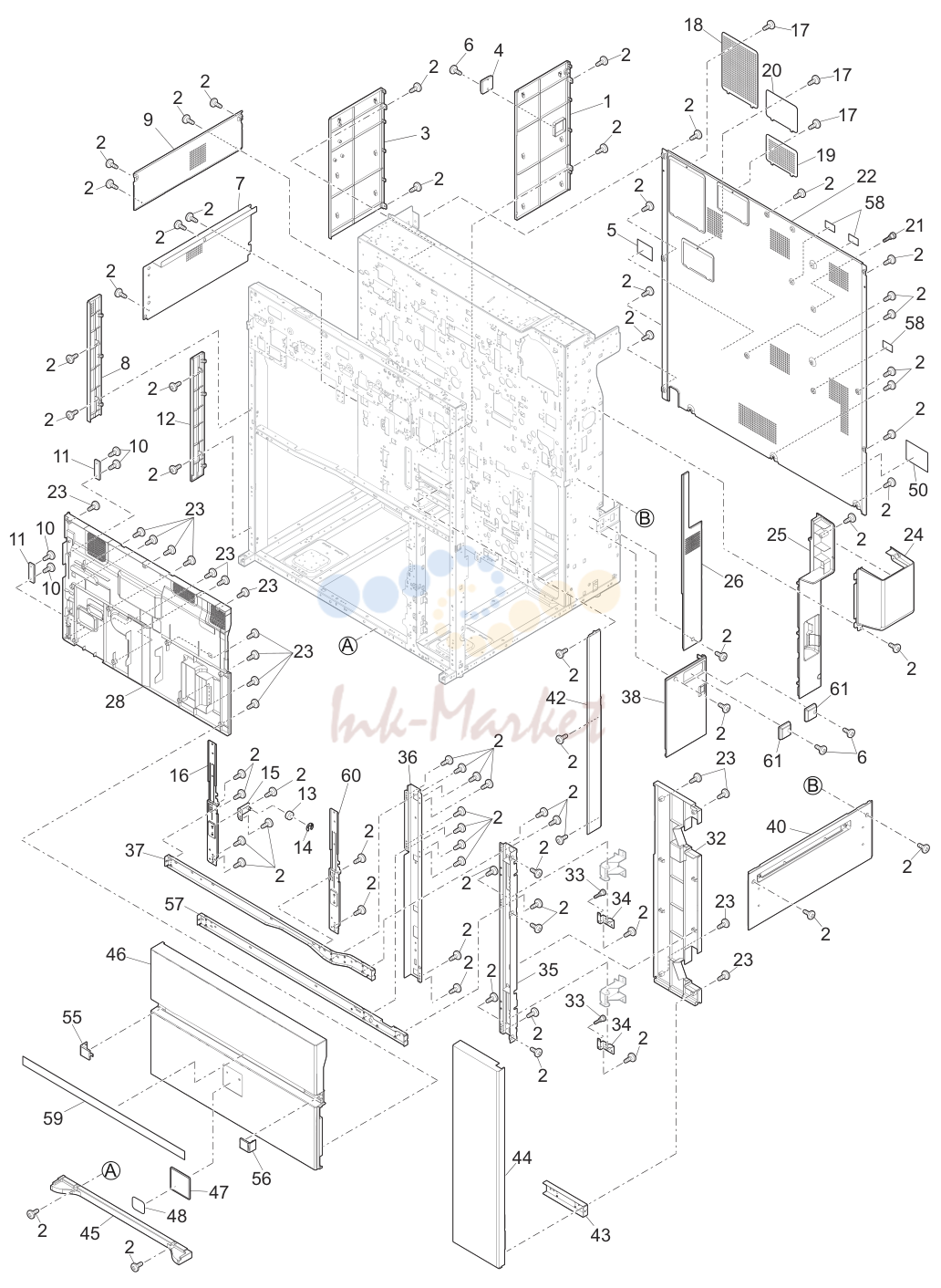

Узел 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS06497000 запросить цену → | Left cabinet rear upper |
| 2 | 6LA58794800 запросить цену → | Screw |
| 3 | 6LS06419000 запросить цену → | Left cabinet rear lower |
| 4 | 6LS05506000 запросить цену → | Connector cover B |
| 5 | 6LS10367000 запросить цену → | Service caution label |
| 6 | 6LA58794400 запросить цену → | Screw |
| 7 | 6LS03365000 запросить цену → | Left middle cabinet |
| 8 | 6LS06495000 запросить цену → | Left cabinet front upper |
| 9 | 6LS03364000 запросить цену → | Left upper cabinet |
| 10 | 6LA58793200 запросить цену → | Screw |
| 11 | 6LS03752000 запросить цену → | Magnet catch plate |
| 12 | 6LS06496000 запросить цену → | Left cabinet front lower |
| 13 | 6LS04989000 запросить цену → | Cassette guide collar |
| 14 | 6LA58721100 запросить цену → | E type ring |
| 15 | 6LS02882000 запросить цену → | Front cabinet guide angle |
| 16 | 6LS04005000 запросить цену → | Front cabinet left reinforce plate left |
| 17 | 6LA58792100 запросить цену → | Screw |
| 18 | 6LS03424000 запросить цену → | Exhaust filter cover |
| 19 | 6LS03425000 запросить цену → | Ozone filter cover |
| 20 | 6LS03444000 запросить цену → | Rear cabinet cover |
| 21 | 6LS04288000 запросить цену → | Screw |
| 22 | 6LS06485000 запросить цену → | Rear cabinet |
| 23 | 6LA58793800 запросить цену → | Screw |
| 24 | 6LS06698000 запросить цену → | Arm cover lower |
| 25 | 6LS06699000 запросить цену → | Right cabinet rear upper |
| 26 | 6LS06700000 запросить цену → | Right cabinet rear center |
| 28 | 6LS06421000 запросить цену → | Front cabinet cover |
| 32 | 6LS03429000 запросить цену → | Front cabinet right cover |
| 33 | 6LS04293000 запросить цену → | Step screw |
| 34 | 6LS04183000 запросить цену → | Front cabinet stopper |
| 35 | 6LS03063000 запросить цену → | Front cabinet right reinforce plate right |
| 36 | 6LS04006000 запросить цену → | Front cabinet right reinforce plate left |
| 37 | 6LS04004000 запросить цену → | Front cabinet left reinforce plate upper |
| 38 | 6LS06417000 запросить цену → | Right cabinet rear lower |
| 40 | 6LS06416000 запросить цену → | Right cabinet middle |
| 42 | 6LS03387000 запросить цену → | Right cabinet front |
| 43 | 6LS03984000 запросить цену → | Front cabinet right reinforce plate lower |
| 44 | 6LS06422000 запросить цену → | Front cabinet right |
| 45 | 6LS03432000 запросить цену → | Adjuster cover |
| 46 | 6LS06420000 запросить цену → | Front cabinet |
| 47 | 6LS06702000 запросить цену → | Model name plate e-STUDIO1058 |
| 47 | 6LS06701000 запросить цену → | Model name plate e-STUDIO1208 |
| 48 | 6LS06703000 запросить цену → | Front cabinet badge e-STUDIO1058 |
| 48 | 6LS06704000 запросить цену → | Front cabinet badge e-STUDIO1208 |
| 50 | 6LS06114000 запросить цену → | Main body PW caution label |
| 55 | 6LS03398000 запросить цену → | Decoration cover R |
| 56 | 6LS03414000 запросить цену → | Makeup cover L |
| 57 | 6LS03985000 запросить цену → | Front cabinet left reinforce plate upper |
| 58 | 6LS05796000 запросить цену → | Rear cabinet label |
| 59 | 6LS05954000 запросить цену → | Makeup sheet |
| 60 | 6LS06705000 запросить цену → | Front cabinet left reinforce plate left |
| 61 | 6LS06659000 запросить цену → | Connector cover B |

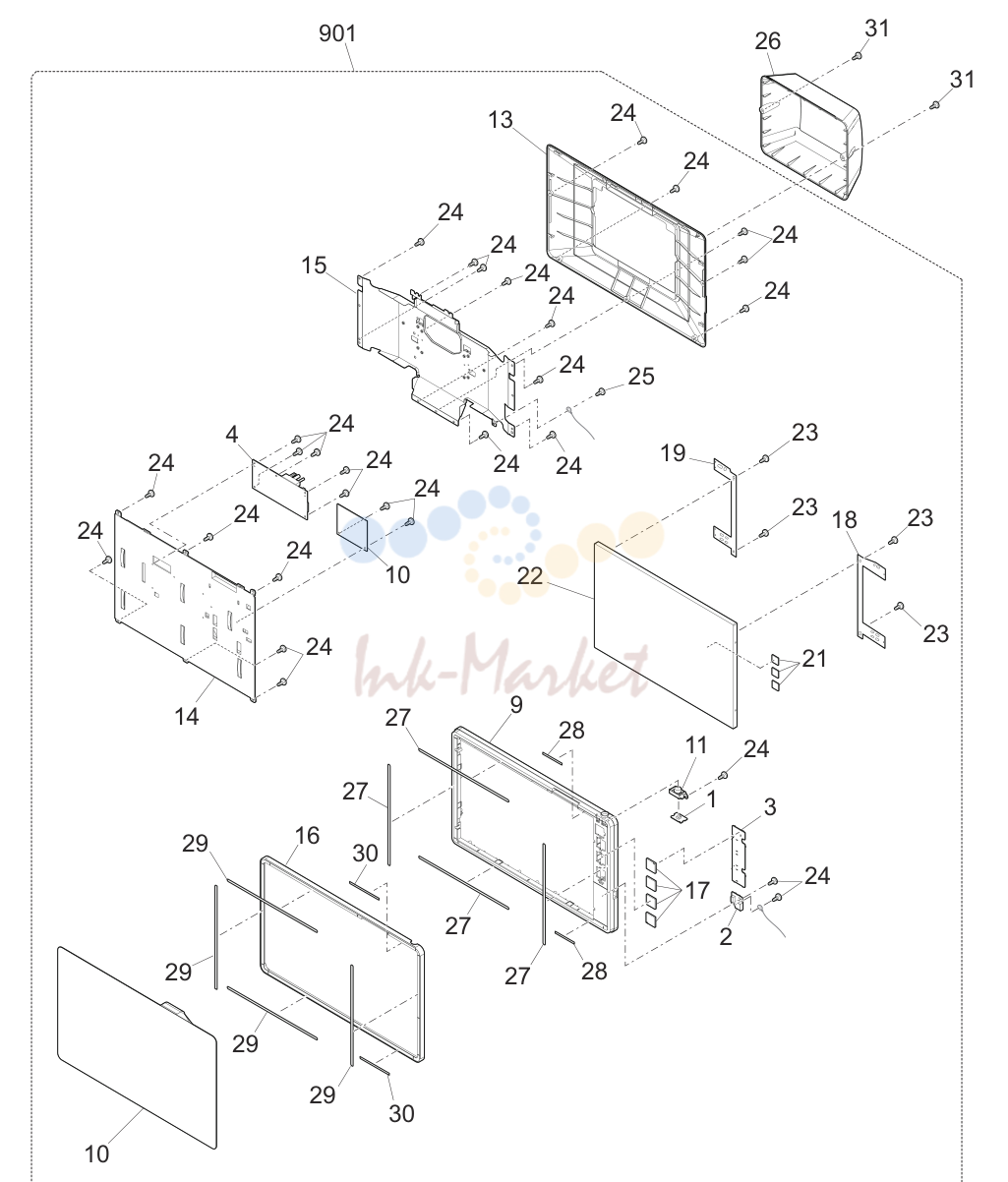

Узел 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS06706000 запросить цену → | PW-KEY PWB |
| 2 | 6LS06707000 запросить цену → | USB Connector PWB |
| 3 | 6LS06708000 запросить цену → | HM-KEY PWB |
| 4 | 6LS06709000 запросить цену → | LVDS PWB |
| 9 | 6LS06710000 запросить цену → | Operation panel |
| 10 | 6LS06711000 запросить цену → | Touch panel |
| 11 | 6LS06712000 запросить цену → | Power switch |
| 13 | 6LS06713000 запросить цену → | Operation base plate |
| 14 | 6LS06714000 запросить цену → | LCD holder B |
| 15 | 6LS06715000 запросить цену → | Panel fixing plate |
| 16 | 6LS06716000 запросить цену → | Operation ring |
| 17 | 6LS06717000 запросить цену → | Key filter |
| 18 | 6LS06718000 запросить цену → | LCD earth sheet |
| 19 | 6LS06719000 запросить цену → | LCD earth sheet |
| 21 | 6LS06720000 запросить цену → | Sheet core |
| 22 | 6LS06721000 запросить цену → | LCD |
| 23 | 6LA58792000 запросить цену → | Screw |
| 24 | 6LA58793200 запросить цену → | Screw |
| 25 | 6LA58794400 запросить цену → | Screw |
| 26 | 6LS06722000 запросить цену → | Arm cover A |
| 27 | 6LS06723000 запросить цену → | Operation ring tape A |
| 28 | 6LS06724000 запросить цену → | Operation ring tape B |
| 29 | 6LS06725000 запросить цену → | Touch panel tape A |
| 30 | 6LS06726000 запросить цену → | Touch panel tape B |
| 31 | 6LA58794800 запросить цену → | Screw |
| 901 | 6LS06727000 запросить цену → | Panel unit |

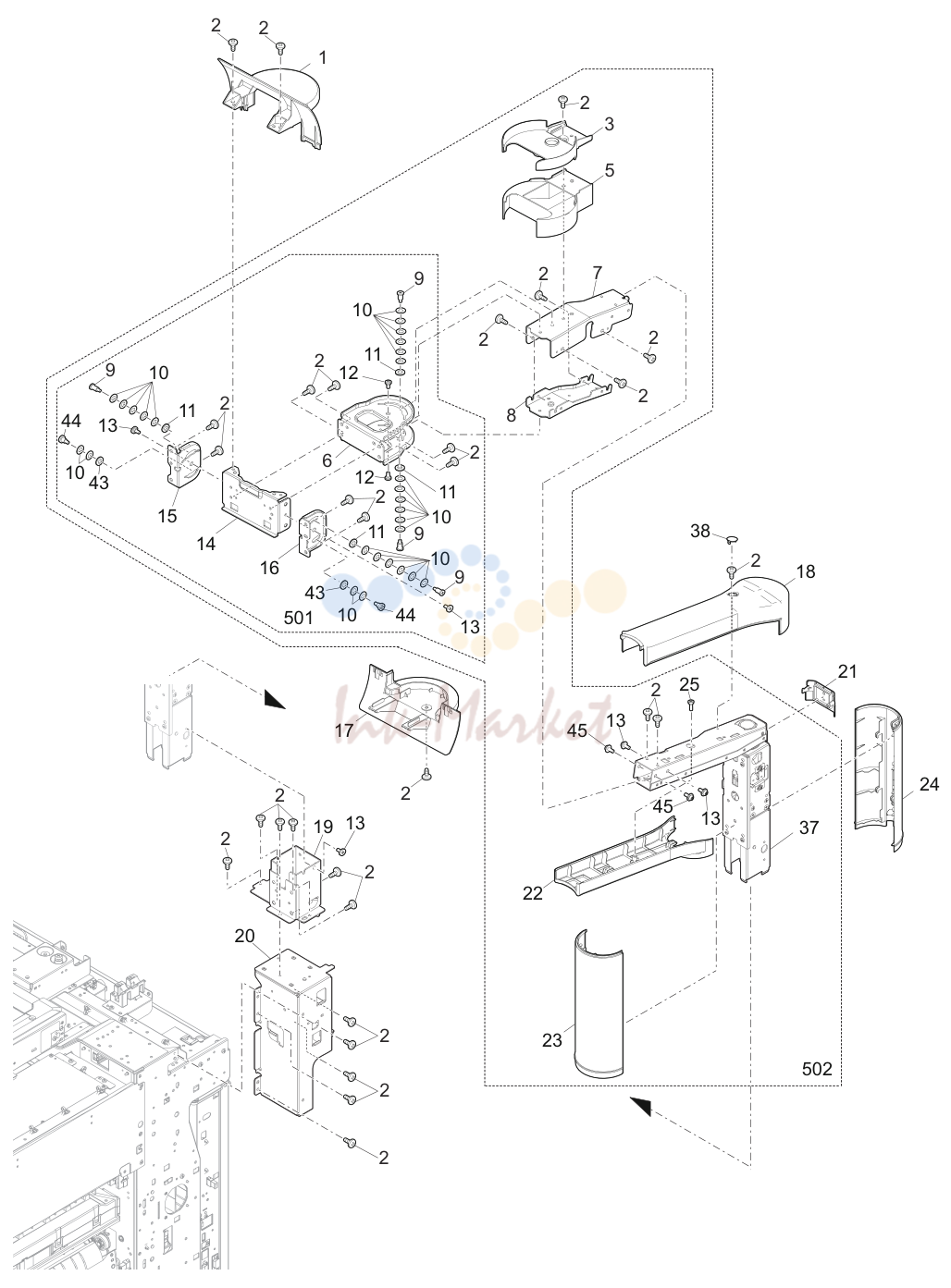

Узел 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS06728000 запросить цену → | Arm cover B upper |
| 2 | 6LA58794800 запросить цену → | Screw |
| 3 | 6LS06729000 запросить цену → | Arm cover C upper |
| 5 | 6LS06730000 запросить цену → | Arm cover C |
| 6 | 6LS06731000 запросить цену → | Panel left/right rotation plate |
| 7 | 6LS06732000 запросить цену → | Panel rotation fulcrum plate |
| 8 | 6LS06733000 запросить цену → | Panel rotation fulcrum plate lower |
| 9 | 6LS04306000 запросить цену → | Step screw |
| 10 | 6LS04391000 запросить цену → | Plate spring |
| 11 | 6LS06734000 запросить цену → | Brake rotation plate |
| 12 | 6LS04281000 запросить цену → | Step screw |
| 13 | 6LS04293000 запросить цену → | Step screw |
| 14 | 6LS06735000 запросить цену → | Panel upper lower rotation fulcrum plate |
| 15 | 6LS06736000 запросить цену → | Panel up/down rotation plate |
| 16 | 6LS06737000 запросить цену → | Panel upper lower rotation plate R |
| 17 | 6LS06738000 запросить цену → | Arm cover B |
| 18 | 6LS06739000 запросить цену → | Arm cover upper |
| 19 | 6LS06740000 запросить цену → | Panel support plate |
| 20 | 6LS06741000 запросить цену → | Panel prop |
| 21 | 6LS06742000 запросить цену → | Panel harness guide |
| 22 | 6LS06743000 запросить цену → | Arm cover lower |
| 23 | 6LS06744000 запросить цену → | Arm cover front |
| 24 | 6LS06745000 запросить цену → | Arm cover rear |
| 25 | 6LS06746000 запросить цену → | Fusing step screw |
| 37 | 6LS06747000 запросить цену → | Arm rotation support plate |
| 38 | 6LS03419000 запросить цену → | Screw cover |
| 43 | 6LS06253000 запросить цену → | Washer |
| 44 | 6LS06748000 запросить цену → | Step screw |
| 45 | 6LS06749000 запросить цену → | Screw |
| 501 | 6LS06750000 запросить цену → | Panel fulcrum plate unit |
| 502 | 6LS06751000 запросить цену → | Operation panel arm unit |

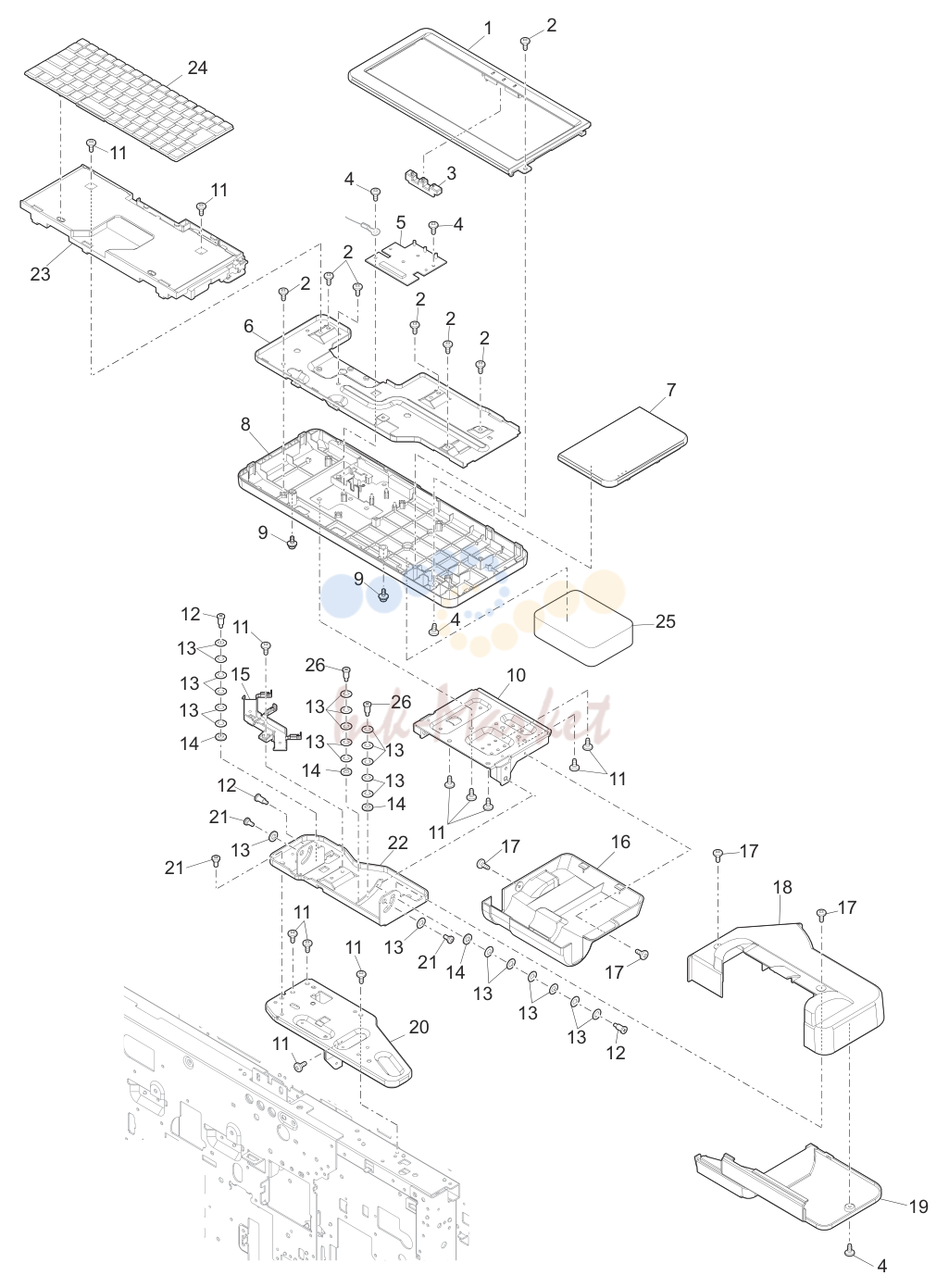

Узел 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS06752000 запросить цену → | Keyboard cover |
| 2 | 6LS06210000 запросить цену → | Screw |
| 3 | 6LS06753000 запросить цену → | Keyboard LED lens |
| 4 | 6LA58793200 запросить цену → | Screw |
| 5 | 6LS06754000 запросить цену → | USB converter PWB |
| 6 | 6LS06755000 запросить цену → | Keyboard base plate |
| 7 | 6LS06756000 запросить цену → | Keyboard right cover |
| 8 | 6LS06757000 запросить цену → | Keyboard base |
| 9 | 6LS06758000 запросить цену → | Screw |
| 10 | 6LS04244000 запросить цену → | Panel rotation support plate upper |
| 11 | 6LA58794800 запросить цену → | Screw |
| 12 | 6LS04306000 запросить цену → | Step screw |
| 13 | 6LS04391000 запросить цену → | Plate spring |
| 14 | 6LS06253000 запросить цену → | Washer |
| 15 | 6LS03715000 запросить цену → | Panel harness holder |
| 16 | 6LS06759000 запросить цену → | Panel cover A |
| 17 | 6LA58794400 запросить цену → | Screw |
| 18 | 6LS05480000 запросить цену → | Panel cover B |
| 19 | 6LS03439000 запросить цену → | Hinge cover |
| 20 | 6LS03150000 запросить цену → | Panel support plate lower |
| 21 | 6LS04281000 запросить цену → | Step screw |
| 22 | 6LS03151000 запросить цену → | Panel rotation support plate lower |
| 23 | 6LS06760000 запросить цену → | Keyboard tray |
| 24 | 6LS06761000 запросить цену → | Keyboard |
| 25 | 6LS06762000 запросить цену → | Keyboard cushion |
| 26 | 6LS04311000 запросить цену → | Step screw |

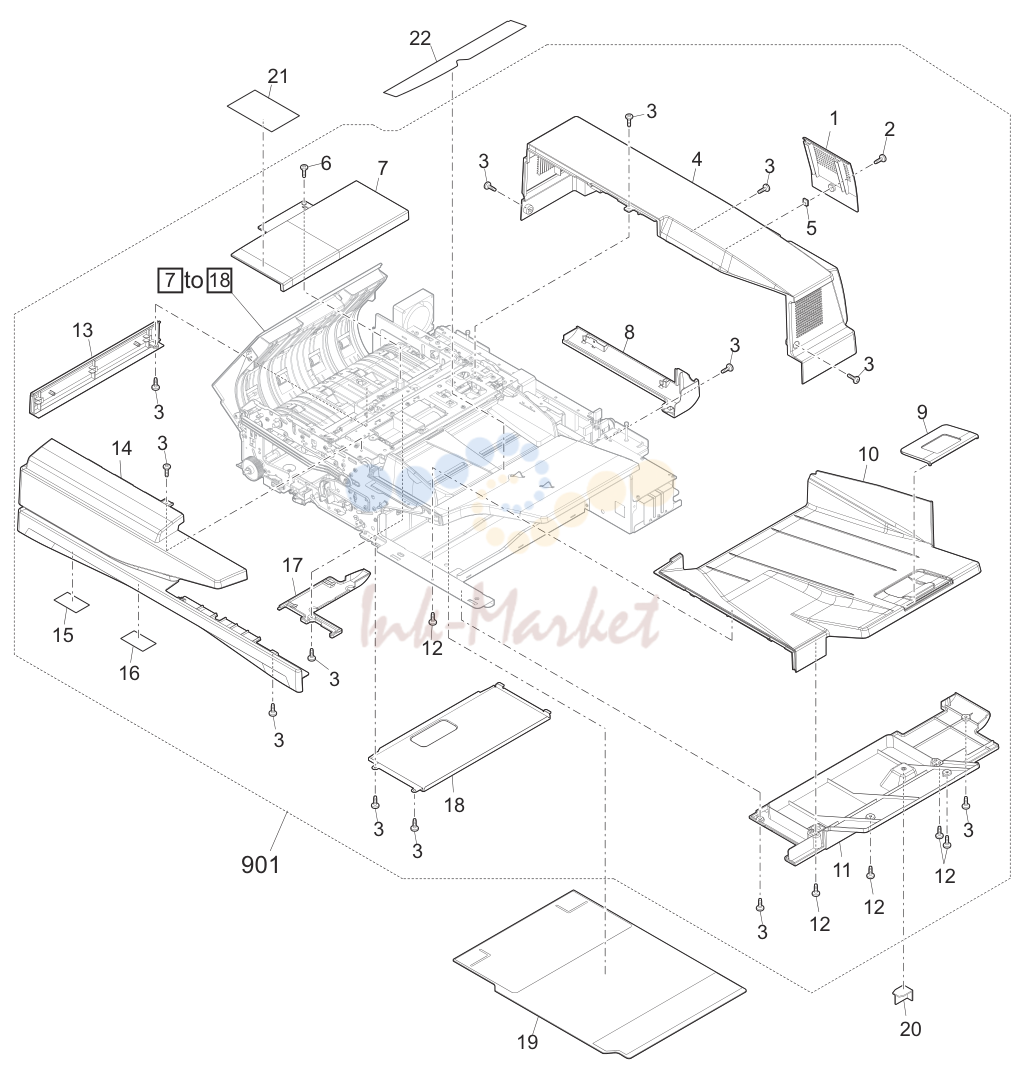

Узел 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS03426000 запросить цену → | DSPF ROM cover |
| 2 | 6LS06235000 запросить цену → | Screw |
| 3 | 6LA58794800 запросить цену → | Screw |
| 4 | 6LS03367000 запросить цену → | Rear cabinet upper |
| 5 | 6LS04377000 запросить цену → | Speed nut |
| 6 | 6LA58792100 запросить цену → | Screw |
| 7 | 6LS03373000 запросить цену → | Paper feed cabinet |
| 8 | 6LS03368000 запросить цену → | Rear cabinet lower |
| 9 | 6LS06434000 запросить цену → | Paper feed tray S |
| 10 | 6LS04171000 запросить цену → | DSPF delivery tray |
| 11 | 6LS03369000 запросить цену → | Right lower cabinet |
| 12 | 6LA58793700 запросить цену → | Screw |
| 13 | 6LS03371000 запросить цену → | PS cabinet |
| 14 | 6LS03366000 запросить цену → | Front cabinet |
| 15 | 6LS06116000 запросить цену → | Lower door open/close label L |
| 16 | 6LS06117000 запросить цену → | Lower door open/close label R |
| 17 | 6LS03370000 запросить цену → | Left rear lower cabinet |
| 18 | 6LS05538000 запросить цену → | Delivery lower paper guide cover |
| 19 | 6LS05934000 запросить цену → | OC mat |
| 20 | 6LS06323000 запросить цену → | SPF glass cleaner |
| 21 | 6LS06115000 запросить цену → | Original read label |
| 22 | 6LS06135000 запросить цену → | Original size label |
| 901 | 6LS06763000 запросить цену → | DSPF e-STUDIO1058 |
| 901 | 6LS06764000 запросить цену → | DSPF e-STUDIO1208 |

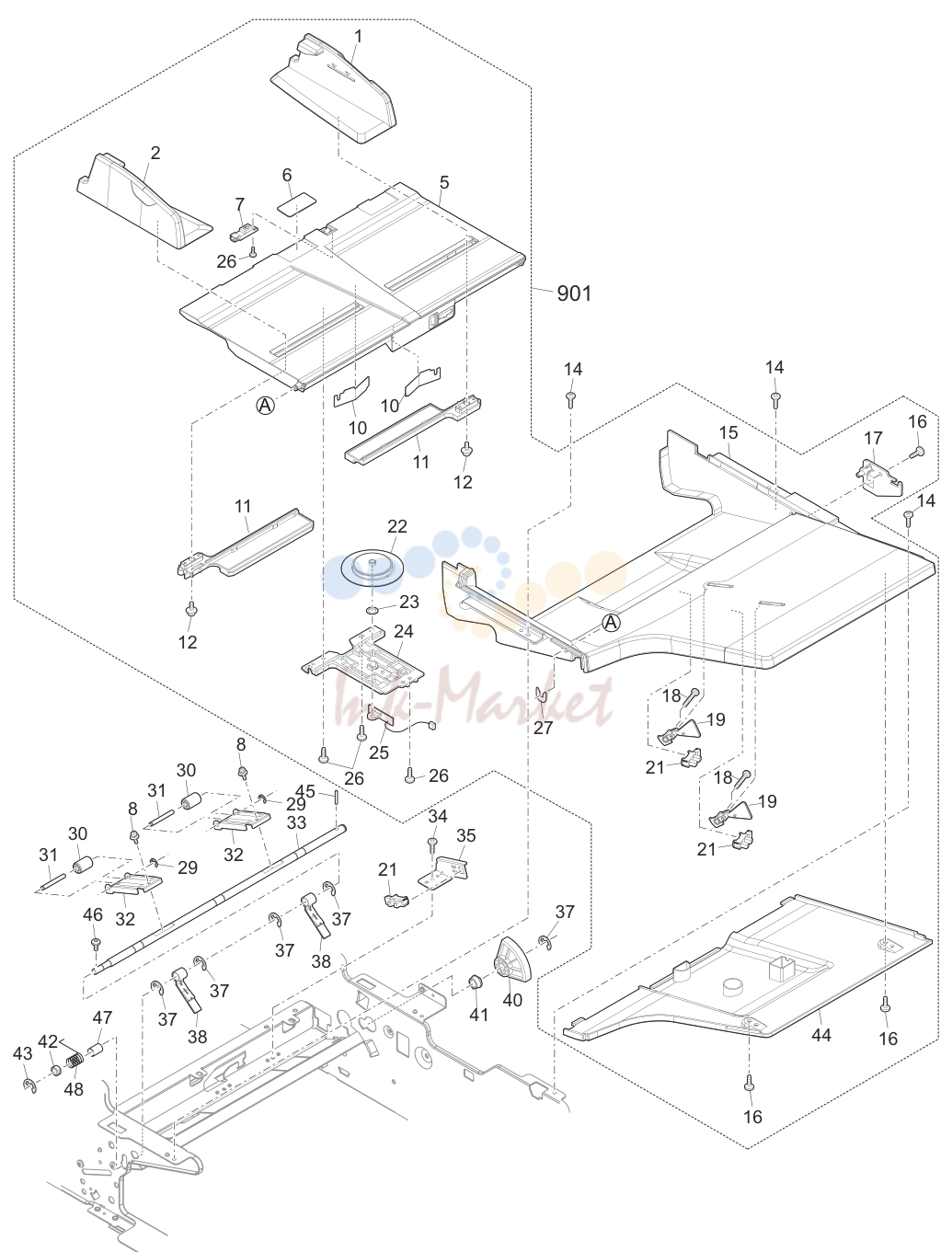

Узел 7
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS05610000 запросить цену → | Original guide R |
| 2 | 6LS05609000 запросить цену → | Original guide F |
| 5 | 6LS04174000 запросить цену → | Paper feed rotation tray |
| 6 | 6LS05920000 запросить цену → | Paper feed base sheet |
| 7 | 6LS06164000 запросить цену → | Photo sensor |
| 8 | 6LA58792800 запросить цену → | Screw |
| 10 | 6LS03792000 запросить цену → | Rack fixing plate |
| 11 | 6LS04981000 запросить цену → | Width detect rack gear |
| 12 | 6LS06216000 запросить цену → | Screw |
| 14 | 6LA58794800 запросить цену → | Screw |
| 15 | 6LS04172000 запросить цену → | Paper feed delivery tray upper |
| 16 | 6LA58793700 запросить цену → | Screw |
| 17 | 6LS05118000 запросить цену → | Rotation tray shaft |
| 18 | 6LS06211000 запросить цену → | Screw |
| 19 | 6LS04459000 запросить цену → | Length detect actuator |
| 21 | 6LS06172000 запросить цену → | Photo sensor |
| 22 | 6LS04979000 запросить цену → | Width detect pinion gear |
| 23 | 6LS04382000 запросить цену → | Poly slider |
| 24 | 6LS06486000 запросить цену → | Width detect fixing plate |
| 25 | 6LS03092000 запросить цену → | SPF VR PWB |
| 26 | 6LA58793200 запросить цену → | Screw |
| 27 | 6LS05765000 запросить цену → | Resin ring |
| 29 | 6LA58923000 запросить цену → | E ring |
| 30 | 6LS10265000 запросить цену → | Transport follower roller |
| 31 | 6LS05239000 запросить цену → | Lift collar shaft |
| 32 | 6LS03954000 запросить цену → | Lift plate |
| 33 | 6LS05240000 запросить цену → | Lift up shaft |
| 34 | 6LA58794400 запросить цену → | Screw |
| 35 | 6LS03956000 запросить цену → | Sensor fixing plate |
| 37 | 6LA58928000 запросить цену → | E ring |
| 38 | 6LS04434000 запросить цену → | Delivery lining up arm |
| 40 | 6LS04964000 запросить цену → | Lift fan gear |
| 41 | 41330533100 запросить цену → | Bearing |
| 42 | 6LS06765000 запросить цену → | Bearing |
| 43 | 41330609600 запросить цену → | E ring |
| 44 | 6LS04173000 запросить цену → | Paper feed delivery tray lower |
| 45 | 6LS03750000 запросить цену → | Spring pin |
| 46 | 6LS04302000 запросить цену → | Step screw |
| 47 | 6LS05380000 запросить цену → | Lift up shaft cover |
| 48 | 6LS04637000 запросить цену → | Lift spring |
| 901 | 6LS06577000 запросить цену → | DSPF original tray unit |

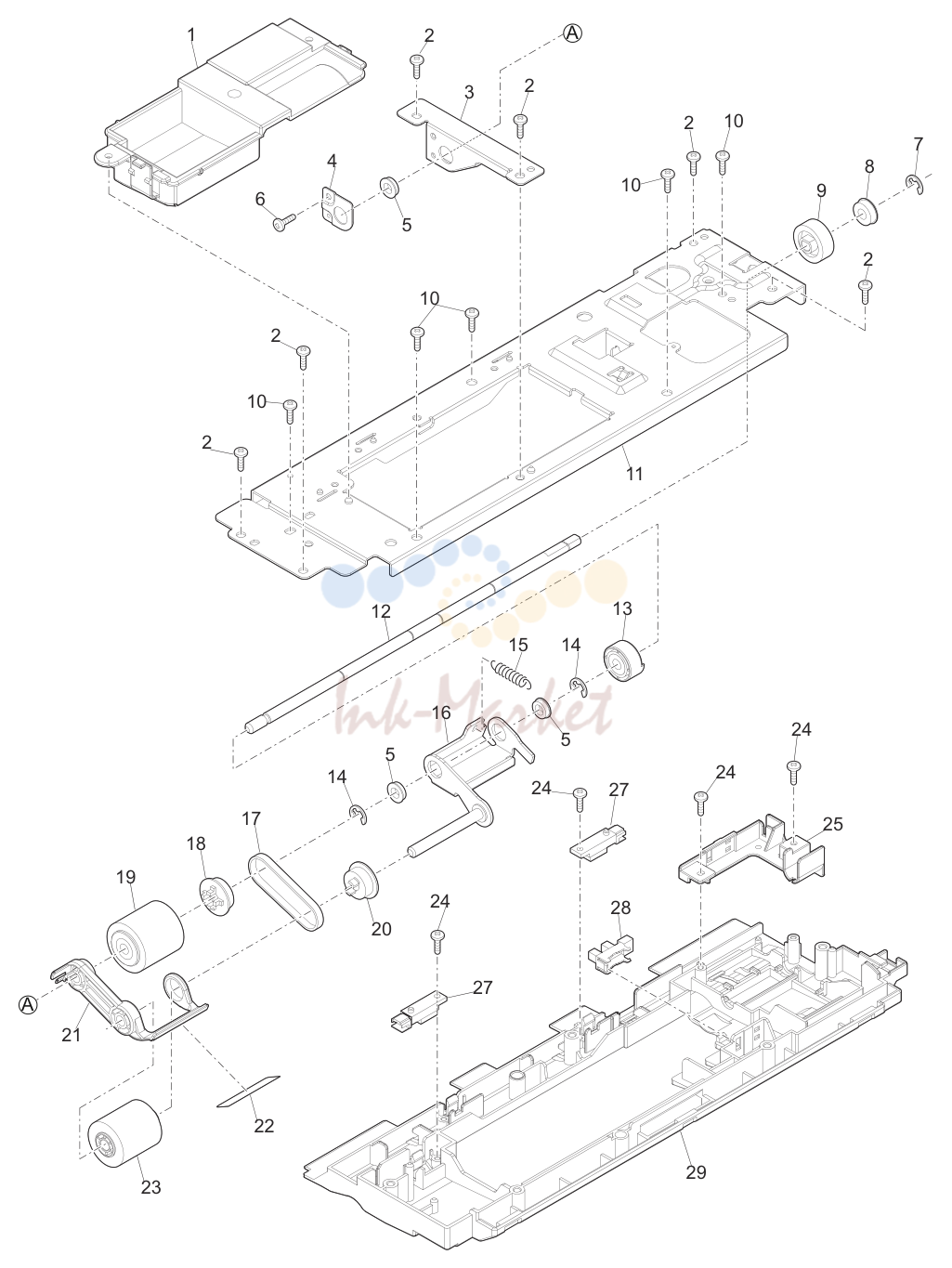

Узел 8
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS05444000 запросить цену → | Paper feed cover |
| 2 | 6LA58794800 запросить цену → | Screw |
| 3 | 6LS04234000 запросить цену → | Paper feed shaft support plate F |
| 4 | 6LS03695000 запросить цену → | Paper feed bearing holder |
| 5 | 6LS06676000 запросить цену → | Bearing |
| 6 | 6LA58794400 запросить цену → | Screw |
| 7 | 41330609500 запросить цену → | E ring |
| 8 | 6LS06513000 запросить цену → | Bearing |
| 9 | 6LS04963000 запросить цену → | Paper feed drive gear |
| 10 | 6LA58793700 запросить цену → | Screw |
| 11 | 6LS03953000 запросить цену → | Paper feed paper guide upper reinforce plate |
| 12 | 6LS05238000 запросить цену → | Paper feed roller shaft |
| 13 | 6LS04808000 запросить цену → | Paper feed bearing |
| 14 | 41330609600 запросить цену → | E ring |
| 15 | 6LS04662000 запросить цену → | Pickup pressure spring |
| 16 | 6LS02971000 запросить цену → | Pick up roller guide |
| 17 | 6LS04737000 запросить цену → | Belt |
| 18 | 6LS05015000 запросить цену → | Paper feed roller pulley |
| 19 | 6LS05075000 запросить цену → | DSPF paper feed roller |
| 20 | 6LS05011000 запросить цену → | Pickup roller pulley |
| 21 | 6LS03596000 запросить цену → | Pickup roller holder |
| 22 | 6LS05801000 запросить цену → | Pickup roller mylar |
| 23 | 6LS05076000 запросить цену → | DSPF pickup roller |
| 24 | 6LA58793200 запросить цену → | Screw |
| 25 | 6LS03529000 запросить цену → | Paper feed harness fixer |
| 27 | 6LS06164000 запросить цену → | Photo sensor |
| 28 | 6LS06172000 запросить цену → | Photo sensor |
| 29 | 6LS05608000 запросить цену → | Paper feed paper guide |
| 901 | 6LS06578000 запросить цену → | Paper feed paper guide upper unit |

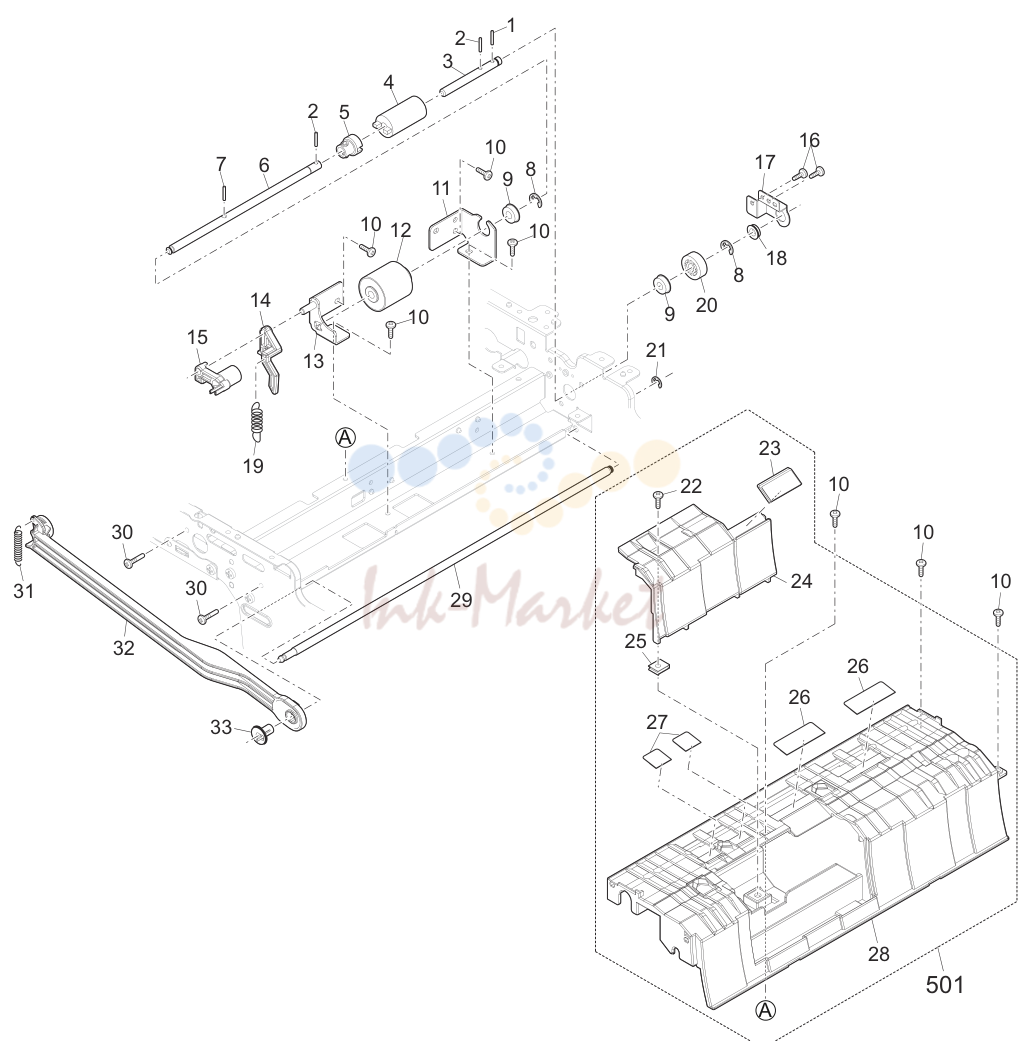

Узел 9
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS03728000 запросить цену → | Pin |
| 2 | 6LS10383000 запросить цену → | Spring pin |
| 3 | 6LS05117000 запросить цену → | Reverse roller shaft B |
| 4 | 6LS05346000 запросить цену → | Paper feed torque limiter |
| 5 | 6LS04856000 запросить цену → | Separate coupling |
| 6 | 6LS05237000 запросить цену → | Reverse roller shaft A |
| 7 | 6LS03735000 запросить цену → | Spring pin |
| 8 | 41330609600 запросить цену → | E ring |
| 9 | 6LS06513000 запросить цену → | Bearing |
| 10 | 6LA58794800 запросить цену → | Screw |
| 11 | 6LS04235000 запросить цену → | Separate roller support plate |
| 12 | 6LS05081000 запросить цену → | Reverse roller |
| 13 | 6LS03148000 запросить цену → | Separate roller support plate |
| 14 | 6LS04468000 запросить цену → | Return compression release lever |
| 15 | 6LS04488000 запросить цену → | Reverse release lever |
| 16 | 6LA58794400 запросить цену → | Screw |
| 17 | 6LS04236000 запросить цену → | Separate roller support plate |
| 18 | 6LS06676000 запросить цену → | Bearing |
| 19 | 6LS04671000 запросить цену → | Reverse pressure spring |
| 20 | 6LS04896000 запросить цену → | Idle gear |
| 21 | 41330609500 запросить цену → | E ring |
| 22 | 6LS06235000 запросить цену → | Screw |
| 23 | 6LS05949000 запросить цену → | Front separate sheet |
| 24 | 6LS05442000 запросить цену → | Paper feed paper guide lower cover |
| 25 | 6LS04377000 запросить цену → | Speed nut |
| 26 | 6LS05804000 запросить цену → | Transport mylar |
| 27 | 6LS05799000 запросить цену → | Paper feed rear mylar |
| 28 | 6LS05607000 запросить цену → | Paper feed paper guide lower |
| 29 | 6LS05116000 запросить цену → | Separate roller release shaft |
| 30 | 6LS04318000 запросить цену → | Step screw |
| 31 | 6LS04670000 запросить цену → | Release lever spring |
| 32 | 6LS04489000 запросить цену → | Release link lever |
| 33 | 6LS03649000 запросить цену → | Pressure release shaft holder |
| 501 | 6LS06579000 запросить цену → | Paper feed paper guide lower unit |

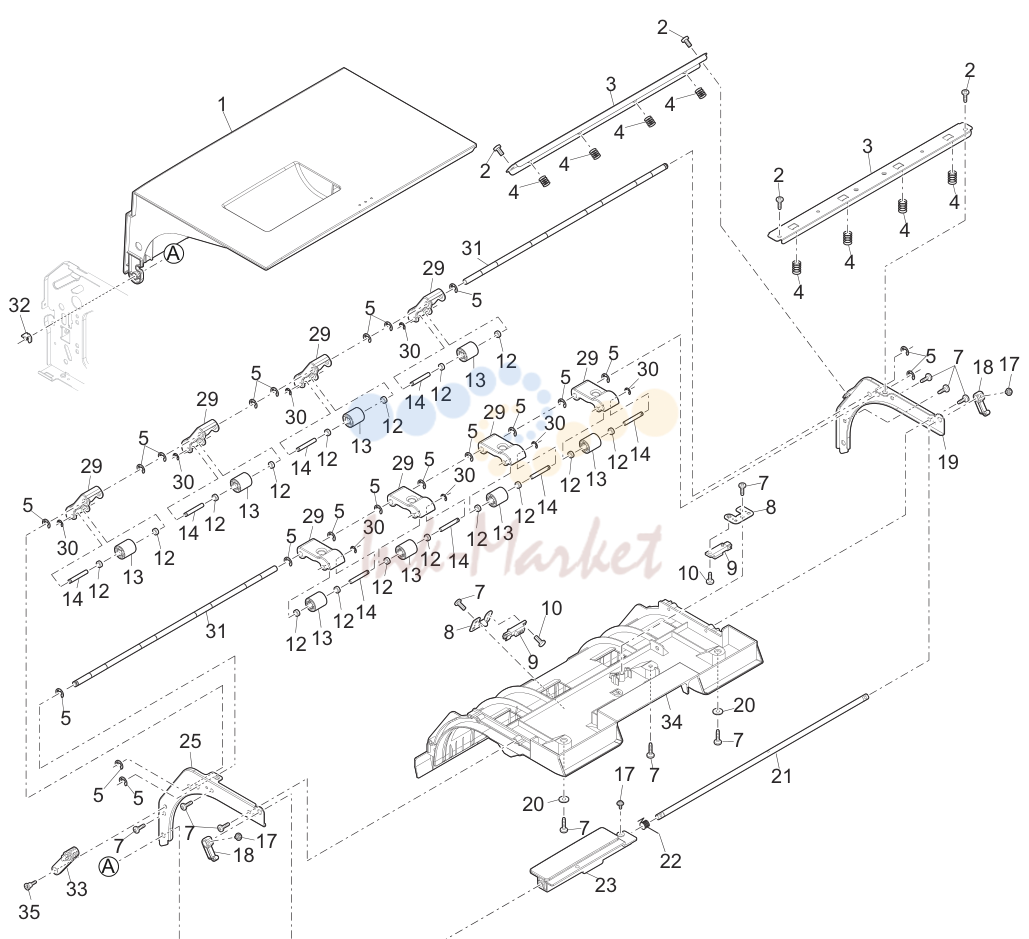

Узел 10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS03372000 запросить цену → | Upper door cabinet |
| 2 | 6LA58794800 запросить цену → | Screw |
| 3 | 6LS03530000 запросить цену → | Follower SP fixing plate |
| 4 | 6LS04570000 запросить цену → | Follower roller pressure spring |
| 5 | 41330609600 запросить цену → | E ring |
| 7 | 6LA58793700 запросить цену → | Screw |
| 8 | 6LS03952000 запросить цену → | Rear edge detect sensor fixing plate |
| 9 | 6LS06164000 запросить цену → | Photo sensor |
| 10 | 6LA58794400 запросить цену → | Screw |
| 12 | 6LS06677000 запросить цену → | Bearing |
| 13 | 6LS05362000 запросить цену → | Follower collar |
| 14 | 6LS05236000 запросить цену → | Follower roller shaft |
| 17 | 6LA58792800 запросить цену → | Screw |
| 18 | 6LS05978000 запросить цену → | Lower door lock pawl |
| 19 | 6LS03579000 запросить цену → | Upper door frame F |
| 20 | 6LS04393000 запросить цену → | Washer |
| 21 | 6LS05235000 запросить цену → | Upper door lock shaft |
| 22 | 6LS04628000 запросить цену → | Upper door lock spring |
| 23 | 6LS04487000 запросить цену → | Upper door open/close lever |
| 24 | 6LS05242000 запросить цену → | Upper door fulcrum shaft |
| 25 | 6LS03578000 запросить цену → | Upper door frame F |
| 29 | 6LS03694000 запросить цену → | Follower roller bearing holder |
| 30 | 6LA58923000 запросить цену → | E ring |
| 31 | 6LS05244000 запросить цену → | Follower fulcrum shaft |
| 32 | 6LA58675000 запросить цену → | Resin ring |
| 33 | 6LS04435000 запросить цену → | Upper door support arm |
| 34 | 6LS05594000 запросить цену → | Upper door paper guide |
| 35 | 6LS04298000 запросить цену → | Step screw |
| 901 | 6LS06580000 запросить цену → | Upper door paper guide unit |

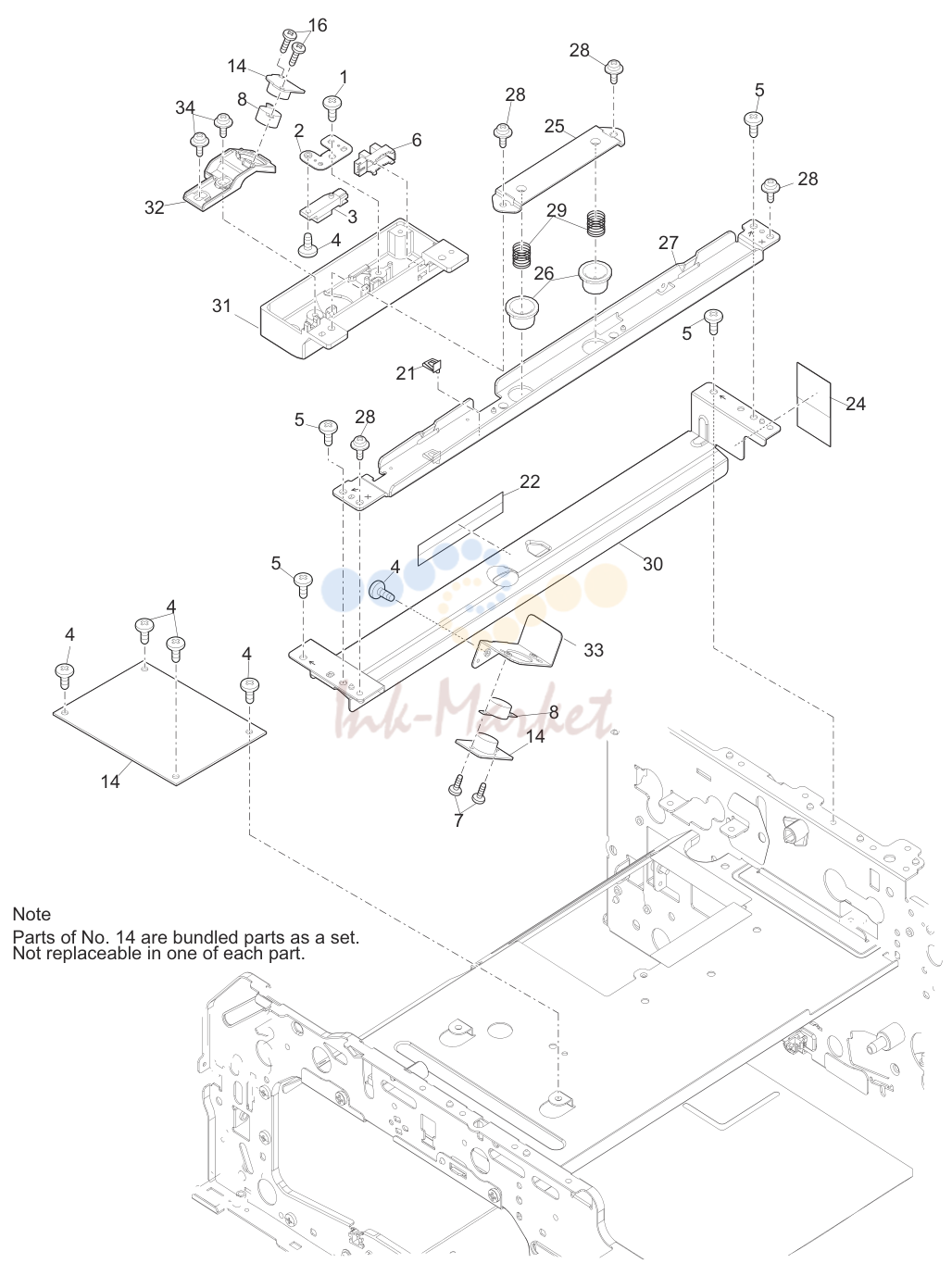

Узел 11
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA58793700 запросить цену → | Screw |
| 2 | 6LS03952000 запросить цену → | Rear edge detect sensor fixing plate |
| 3 | 6LS06164000 запросить цену → | Photo sensor |
| 4 | 6LA58794400 запросить цену → | Screw |
| 5 | 6LA58794800 запросить цену → | Screw |
| 6 | 6LS06160000 запросить цену → | Sensor |
| 7 | 6LA58792000 запросить цену → | Screw |
| 8 | 6LS06769000 запросить цену → | DFS shield sheet |
| 14 | 6LS06770000 запросить цену → | DF sensor PWB Code for service only |
| 16 | 6LS04253000 запросить цену → | Screw |
| 21 | 6LS05901000 запросить цену → | Harness clamp sheet |
| 22 | 6LS05846000 запросить цену → | Stay edge protect sheet |
| 24 | 6LS05886000 запросить цену → | Clip guard sheet A |
| 25 | 6LS03528000 запросить цену → | Resist pressure spring fixer plate |
| 26 | 6LS03652000 запросить цену → | White standard pressure spring holder |
| 27 | 6LS04237000 запросить цену → | Resist pressure stay |
| 28 | 6LA58845000 запросить цену → | Screw |
| 29 | 6LS04540000 запросить цену → | Follower pressure spring |
| 30 | 6LS05542000 запросить цену → | Double feed detect paper guide lower |
| 31 | 6LS06690000 запросить цену → | Double feed detect paper guide upper |
| 32 | 6LS03507000 запросить цену → | Double feed detect transmission fixing block |
| 33 | 6LS03959000 запросить цену → | Double feed detect fixing lower |
| 34 | 6LS04260000 запросить цену → | Screw |
| 901 | 6LS06581000 запросить цену → | Double feed detect paper guide unit |

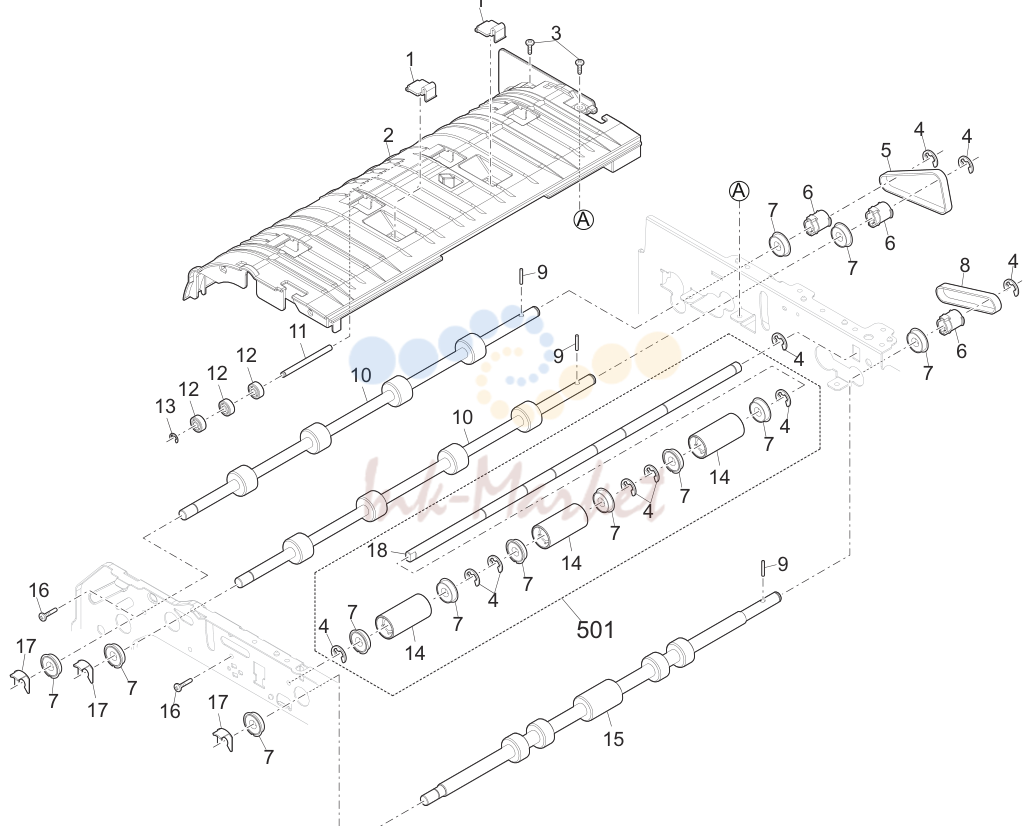

Узел 12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS05379000 запросить цену → | Adjust cover |
| 2 | 6LS05595000 запросить цену → | Upper transport paper guide |
| 3 | 6LA58794800 запросить цену → | Screw |
| 4 | 6LA58928000 запросить цену → | E ring |
| 5 | 6LS04756000 запросить цену → | Belt |
| 6 | 6LS05019000 запросить цену → | Transport pulley |
| 7 | 6LS06487000 запросить цену → | Bearing |
| 8 | 6LS04755000 запросить цену → | Belt |
| 9 | 6LS03735000 запросить цену → | Spring pin |
| 10 | 6LS05078000 запросить цену → | DSPF upper transport roller |
| 11 | 6LS05243000 запросить цену → | Support collar shaft |
| 12 | 6LS05355000 запросить цену → | U-turn collar |
| 13 | 6LA58923000 запросить цену → | E ring |
| 14 | 6LS05044000 запросить цену → | Resist follower roller C |
| 15 | 6LS05077000 запросить цену → | Resist roller |
| 16 | 6LS04318000 запросить цену → | Step screw |
| 17 | 6LS04188000 запросить цену → | Wire fixing stopper |
| 18 | 6LS05241000 запросить цену → | Resist follower roller shaft |
| 501 | 6LS06583000 запросить цену → | Resist follower roller shaft unit |
Полный список запчастей доступен по запросу.
комментарии
