Toshiba Drawer Module MY 1033 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

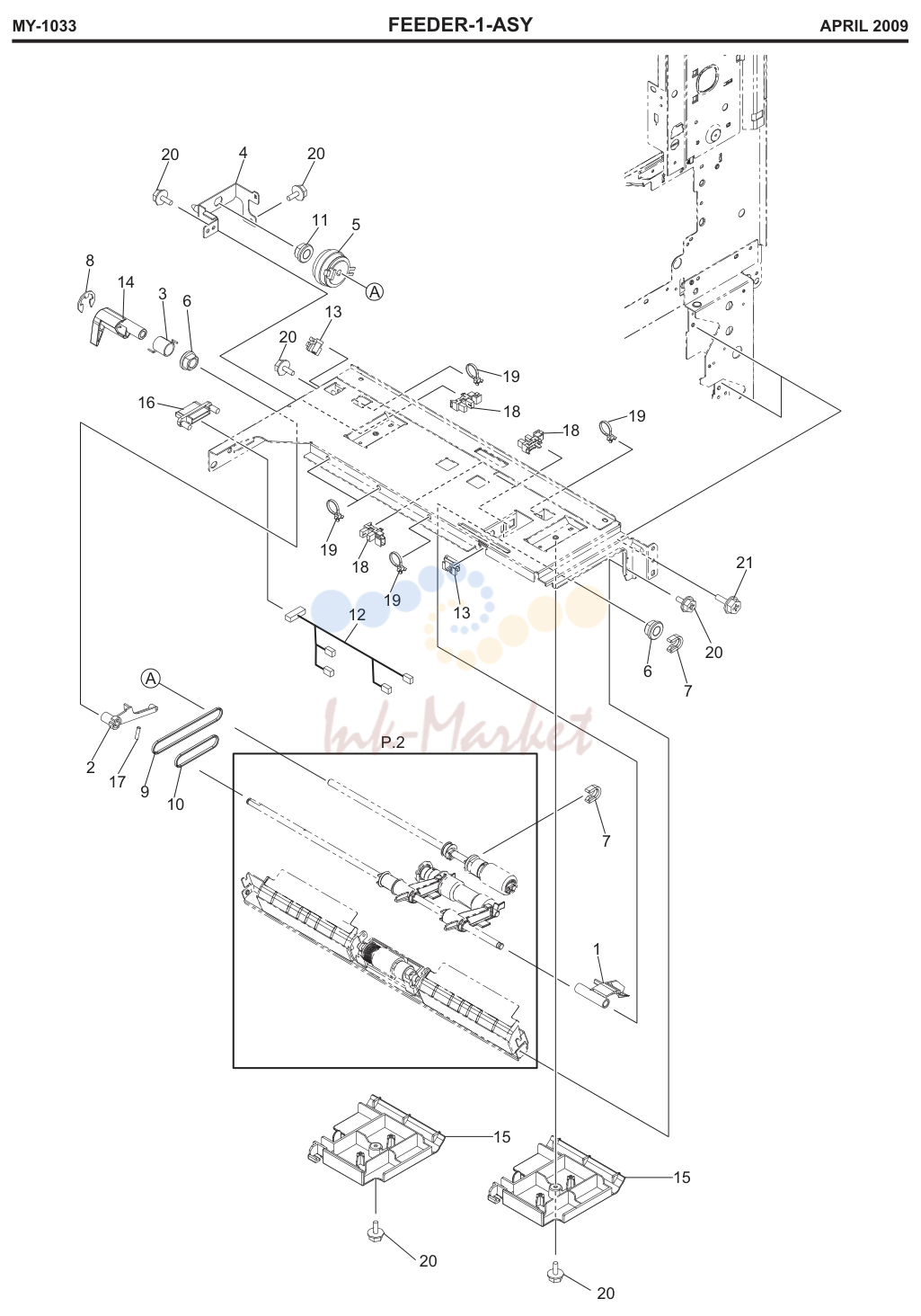

FEEDER-1-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH54303000 запросить цену → | ACTR-EMPTY-MAX-PPR |
| 2 | 41318603000 запросить цену → | ARM-FEED-UNIT |
| 3 | 41305501000 запросить цену → | SPR-LVR-PICK |
| 4 | 6LH54328000 запросить цену → | ASYS-BRKT-CLT-F47X |
| 5 | 6LH51224000 запросить цену → | CLUTCH-50C-G28-6 |
| 6 | 44201492000 запросить цену → | BUSH-6-POM |
| 8 | X0-00966000 запросить цену → | RR/E-5-SS |
| 9 | 41306504000 запросить цену → | BLT/T-194-2GT-2 |
| 10 | 41306502000 запросить цену → | BLT/T-124-2GT-2 |
| 11 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 12 | 6LH61420000 запросить цену → | HRNS-FEED-UNIT-471HF |
| 13 | F0-00671000 запросить цену → | EDS-0607M |
| 14 | 6LH54310000 запросить цену → | LVR-CPG-GEAR |
| 15 | 6LH54308000 запросить цену → | GUIDE-P-FEED-F47X |
| 16 | E0-12621000 запросить цену → | 14R-RIZ-K4GG-FJ (LF)(SN) |
| 17 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 18 | C0-14266000 запросить цену → | LG248BL1 |
| 19 | F0-01012000 запросить цену → | T18R |
| 20 | X0-02592000 запросить цену → | S/TPD3/FHEXM-3X6-ZU3 |
| 21 | X0-02593000 запросить цену → | S/TPD3/FHEXM-3X8-ZU3 |
FEEDER-2-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH54321000 запросить цену → | STAY-ROL-SEP-F47X |
| 2 | 6LH54304000 запросить цену → | GUIDE-P-SEP-F47X |
| 3 | 6LH54324000 запросить цену → | MYLAR-GUIDE-P-SEP-F47X |
| 4 | 44201805000 запросить цену → | HLDR-SEP-ROL-DM |
| 5 | 44201810000 запросить цену → | LEV-ROL-SEP-DM |
| 6 | 6LH46302000 запросить цену → | ASYS-ROLL-SPT |
| 7 | 41306279000 запросить цену → | ARBOR-SPT-F |
| 8 | 41306278000 запросить цену → | ARBOR-SPT-R |
| 9 | 41304506000 запросить цену → | SFT-SEP-AT |
| 10 | 44201817000 запросить цену → | SPR-1.0-15.60RF |
| 11 | 6LA47909000 запросить цену → | SPC055-045-01525 |
| 12 | 44201773000 запросить цену → | COV-SPE/ARBOR |
| 13 | 41319491000 запросить цену → | CHIP-HLDR-SEP |
| 14 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 15 | 6LH54320000 запросить цену → | SFT-DRV-PICK-F47X |
| 16 | 6LH54319000 запросить цену → | ARM-RLR-PICK-F47X |
| 17 | 41306002000 запросить цену → | PLY/T-PICK-20 |
| 19 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 20 | 41306719000 запросить цену → | ROLLER-PICK-AT |
| 21 | 6LE69842000 запросить цену → | CLUTCH-6-L |
| 22 | 41306275000 запросить цену → | PLY/T-20-2GT |
| 23 | X0-00966000 запросить цену → | RR/E-5-SS |
| 24 | 6LH54329000 запросить цену → | SFT-ROL-FEED-F47X |
| 25 | 41306274000 запросить цену → | PLY/T-20-ROL-2G |
| 26 | 44201492000 запросить цену → | BUSH-6-POM |
| 27 | 6LE69833000 запросить цену → | K-ROLL-FEED |

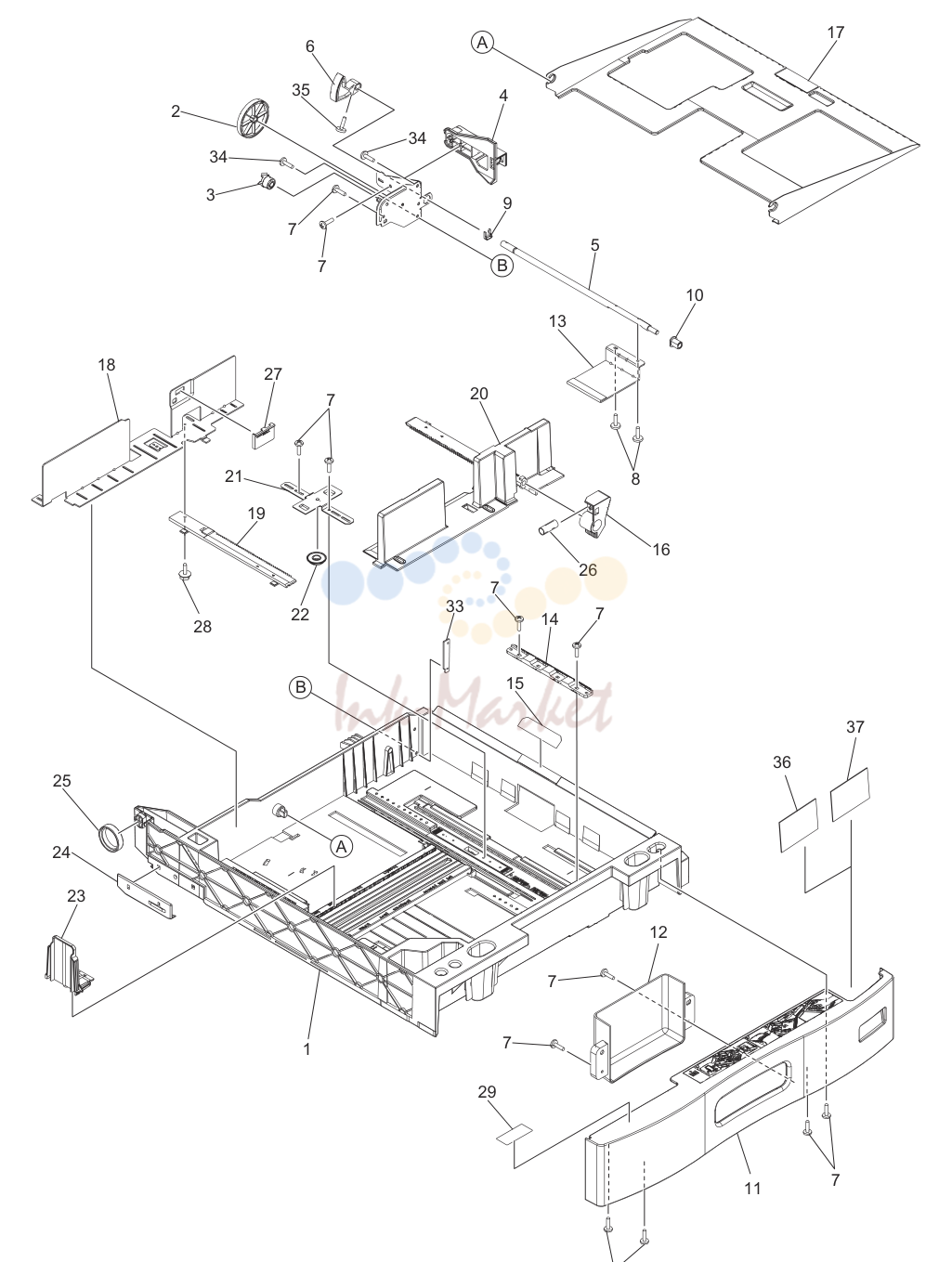

DRAWER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH51624000 запросить цену → | CST-F47X-SR |
| 2 | 6LH51606000 запросить цену → | GEAR-DRV-TRAYUP |
| 3 | 6LH51605000 запросить цену → | CPG-TRAY-UP |
| 4 | 6LH51625000 запросить цену → | GUIDE-CST-RR |
| 5 | 6LH51630000 запросить цену → | SHAFT-LIFT-TRAY |
| 6 | 6LH51617000 запросить цену → | GEAR-DRV-TRAYUP-SHAFT |
| 7 | 6LA80090000 запросить цену → | S/TPP/BID-3X8-NI |
| 8 | X0-00434000 запросить цену → | S/BID-M3X8-NI |
| 9 | 41306265000 запросить цену → | STOP-RING-8 |
| 10 | 6LH51626000 запросить цену → | BUSH-SFT-F47X |
| 11 | 6LH51611100 запросить цену → | COVER-CST-F-470-N |
| 12 | 6LH51608100 запросить цену → | COVER-HNDL-CST-N |
| 13 | 6LH51629000 запросить цену → | LVR-LIFT-TRAY |
| 14 | 6LH51621000 запросить цену → | WALL-STOP-F47X |
| 15 | 41307599000 запросить цену → | SHEET-CST |
| 16 | 6LH05704000 запросить цену → | LVR-ADJUST-WALL |
| 17 | 6LH51640000 запросить цену → | ASYS-TRAY-CST-F47X |
| 18 | 6LH51619000 запросить цену → | WALL-PLT-SIDE-R-CST |
| 19 | 6LH51609000 запросить цену → | RACK-CST-R |
| 20 | 6LH51600000 запросить цену → | WALL-SIDE-F-CST-F47X |
| 21 | 6LH51614000 запросить цену → | ASYS-PL-PININON-TRY |
| 22 | 6LE53717000 запросить цену → | GEAR-10S18-8-TRAY |
| 23 | 6LH51610000 запросить цену → | WALL-END-CST-F47X |
| 24 | 6LH51618000 запросить цену → | GUIDE-RAIL-CST-L |
| 25 | 6LH51620000 запросить цену → | RLR-RAIL-CST-L-F47X |
| 26 | 6LA56695000 запросить цену → | SPC-LVR-WALL-F |
| 27 | 6LH51635000 запросить цену → | CST-S-GUIDE-MAX |
| 28 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 29 | 6LH51642000 запросить цену → | LBL_O-LD_F47X |
| 32 | 6LH31900100 запросить цену → | SIZE-CST-450-LT |
| 32 | 6LH31900000 запросить цену → | SIZE-CST-450-A4 |
| 33 | 6LH51644000 запросить цену → | PLT-CST |
| 34 | X0-00102000 запросить цену → | S/PAN-M3X12-NI |
| 35 | X0-00077000 запросить цену → | S/PAN/SWWP-M3X8-NI |
