Toshiba Bridge Kit KN 2520 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

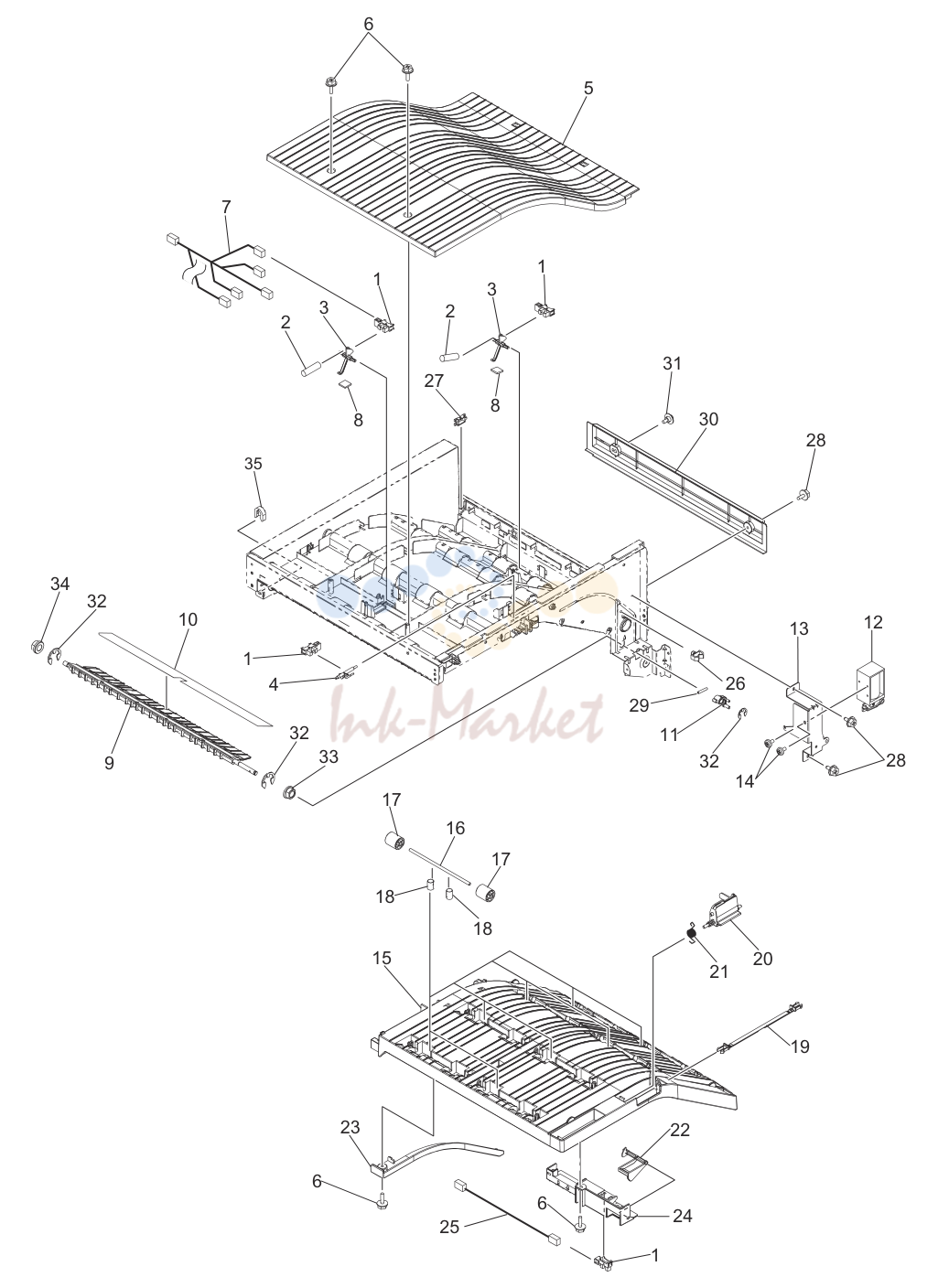

BRIDGE-KIT-1

| № | Артикул | Наименование |
|---|---|---|
| 1 | C0-15172000 запросить цену → | GP1A173LCS2F |
| 2 | 6LH57845000 запросить цену → | SPG-ACTOR-KN2520 |
| 3 | 6LH57818000 запросить цену → | ACTR-START |
| 4 | 6LH57852000 запросить цену → | ACTR-COV-OPEN-KN2520 |
| 5 | 6LH57817000 запросить цену → | GUIDE-DUPLEX |
| 6 | X0-02247000 запросить цену → | S_TPP_FHEXM-3X8-NI |
| 7 | 6LH61433000 запросить цену → | HRNS-BRIDGE-MAIN-507 |
| 8 | 6LE24962000 запросить цену → | CUSSION-F |
| 9 | 6LH57822000 запросить цену → | FLAPPER-BRD |
| 10 | 6LH57823000 запросить цену → | SHEET-FLAPPER |
| 11 | 6LE24902000 запросить цену → | LINK-FLAPPER |
| 12 | 6LE24954000 запросить цену → | ASYS-SOLENOID |
| 13 | 6LH57809000 запросить цену → | ASYS-PLATE-SOL |
| 14 | X0-02113000 запросить цену → | S_PAN-M3X4-NI |
| 15 | 6LH57831000 запросить цену → | GUIDE-UNDER |
| 16 | 6LE24952000 запросить цену → | SHAFT-PINCH |
| 17 | 6LE24909000 запросить цену → | RLR-PINCH |
| 18 | 6LE24951000 запросить цену → | SPG-PINCH |
| 19 | 6LH57802000 запросить цену → | BAND-GUIDE |
| 20 | 6LH57832000 запросить цену → | LVR-CVR-OPEN |
| 21 | 6LH57825000 запросить цену → | SPRING-LEVER |
| 22 | 6LH57829000 запросить цену → | ACTR-SENS-FULL |
| 23 | 6LH57828000 запросить цену → | COVER-WIRE |
| 24 | 6LH57827000 запросить цену → | COVER-SENSOR-FULL |
| 25 | 6LH61364000 запросить цену → | HRNS-BRIDGE-FULL-507 |
| 26 | F0-00043000 запросить цену → | UAMS-05SN-W |
| 27 | F0-01248000 запросить цену → | EDS-1 |
| 28 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
| 29 | X0-01526000 запросить цену → | P_PRL_AH7-2X12-SS |
| 30 | 6LH57855000 запросить цену → | COVER-BRLIDGE-R |
| 31 | 6LA47979000 запросить цену → | SCREW-SPEAKER-ZU3 |
| 32 | X0-00966000 запросить цену → | RR_E-5-SS |
| 33 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 34 | 44201492000 запросить цену → | BUSH-6X10X6F-POM |
| 35 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |

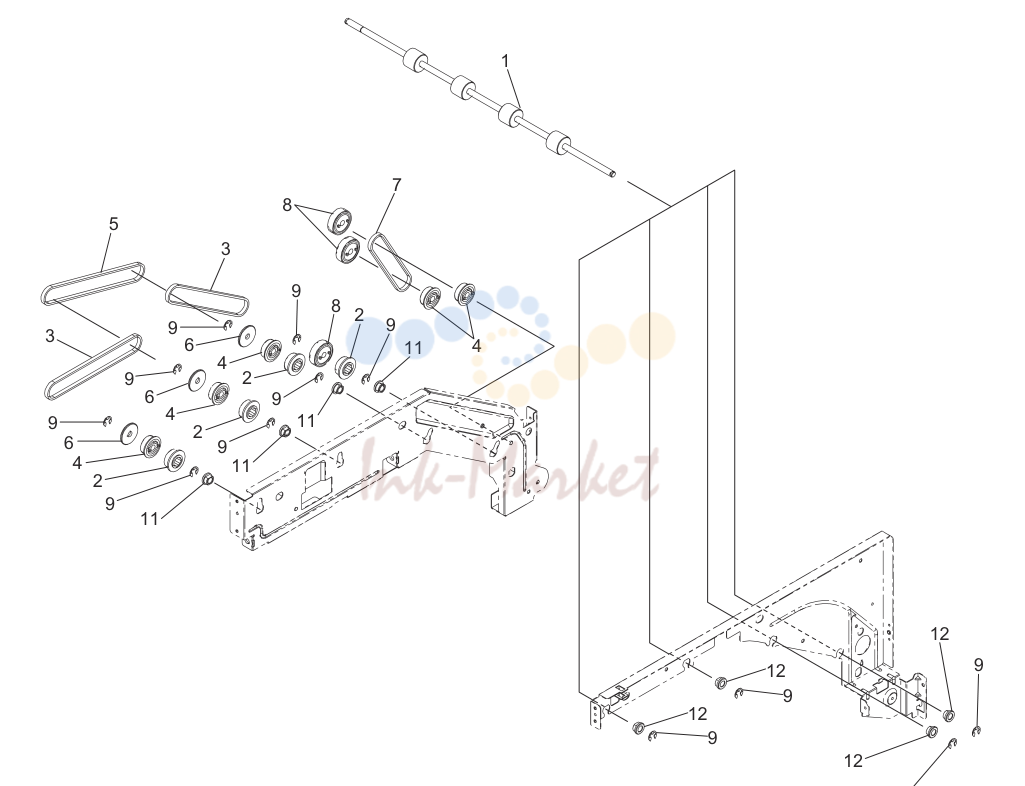

BRIDGE-KIT-2

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH57820000 запросить цену → | RLR-FEED |
| 2 | 6LE24912000 запросить цену → | PULLY-S3M20-6-A |
| 3 | 6LH57836000 запросить цену → | BELT-40-S3M282 |
| 4 | 6LH57858000 запросить цену → | PULLY-S3M20-6-KN2520 |
| 5 | 6LH57835000 запросить цену → | BELT-40-S3M309 |
| 6 | 6LE24913000 запросить цену → | FLANGE-PULLEY |
| 7 | 6LH57837000 запросить цену → | BELT-40-S3M210 |
| 8 | 6LH57813000 запросить цену → | GEAR-10S24-6 |
| 9 | X0-00966000 запросить цену → | RR_E-5-SS |
| 11 | 44201492000 запросить цену → | BUSH-6X10X6F-POM |
| 12 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
