Toshiba Automatic Duplexing Unit MD 0103 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

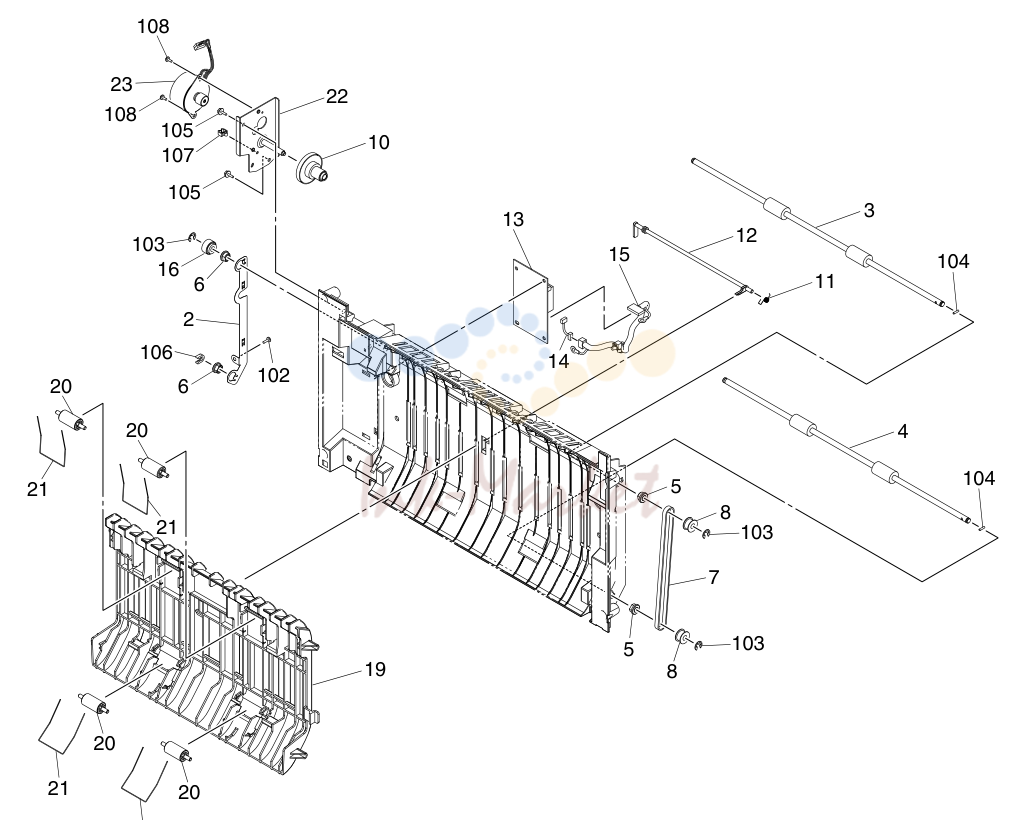

ADU

ADU

№АртикулНаименование
26LE52840000 запросить цену →EARTH-ADU-ROL-280
6LE52850000 запросить цену →ROLL-TRANS-U
46LE52860000 запросить цену →ROLL-TRANS-L
544201492000 запросить цену →BUSH-6-POM
76LE52880000 запросить цену →BLT_T-340-2GT-5
841317051000 запросить цену →PLY/T-2GT020-6F
106LE52940000 запросить цену →GEAR-8S14_8S44-6
116LE52820000 запросить цену →SPG-T-ACT-ADU-280
126LE52810000 запросить цену →ACTR-ADU-280
136LE62776000 запросить цену →PWA-F-ADU-642
146LE63338000 запросить цену →HRNS-ADU1-642
156LE63339000 запросить цену →HRNS-ADU2-642
1641316032000 запросить цену →GEAR-08S18-06CL
196LE52961000 запросить цену →GUIDE-PAPER-IN-280
2041316101000 запросить цену →ROLL-TRANS-IDLE
2141316103000 запросить цену →SPR-IDLE
226LE52900000 запросить цену →ASYS-BRKT-MOT-ADU
236LE52930000 запросить цену →ASYS-MOTR-S-ADU-280
1026LA80090000 запросить цену →S/TPP/BID-3*8-NI
103X0-00966000 запросить цену →RR/E-5-SS
104X0-00979000 запросить цену →P/PRL/AH7-2X8-SS
105X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
107F0-00044000 запросить цену →UAMS-05-2
108X0-00676000 запросить цену →S/TPS/BID-3X6-NI

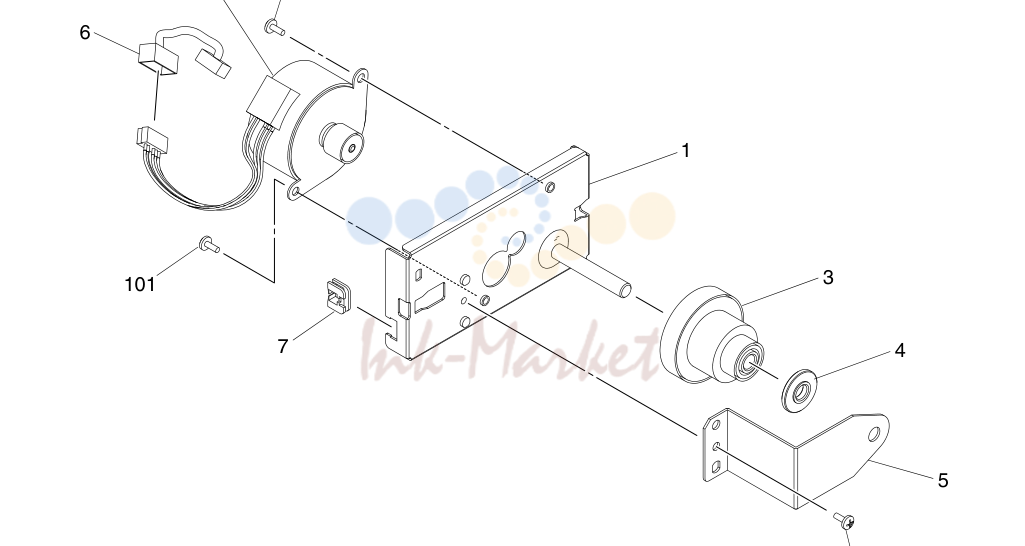

DRV-EXIT

DRV-EXIT

№АртикулНаименование
16LE53020000 запросить цену →ASYS-BRKT-MOT-EXIT
6LE52930000 запросить цену →ASYS-MOTR-S-ADU-280
36LE53000000 запросить цену →GEAR-10S14_8S44-6
46LE53010000 запросить цену →ROL-GUIDE-MOT-EX-280
56LE53060000 запросить цену →BRKT-GEAR-MOT-EX-280
66LE63357000 запросить цену →HRNS-EXIT-MOT-642
7F0-00120000 запросить цену →ES-0505
101X0-00676000 запросить цену →S/TPS/BID-3X6-NI
