Lexmark X950DE / X952DTE / X954DHE — каталог запчастей со схемами

Lexmark X950DE / X952DTE / X954DHE — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

Platen glass
Carriage drive
Scanner controller board
Operator panel covers (MFP) 2
Printhead 1
привод 1
привод 3
Cooling fans 2
Developer 1
HVPS
перенос belt 2
Photoconductor
Media feed 1
Media feed 3
лоток module media feed
лоток module media transport 2
лоток module covers 2
TTM media feed 1
TTM media feed 2
TTM tray support
TTM drive 2
TTM covers
1TM cables
1TM covers
Printer left duplex door
Registration drive

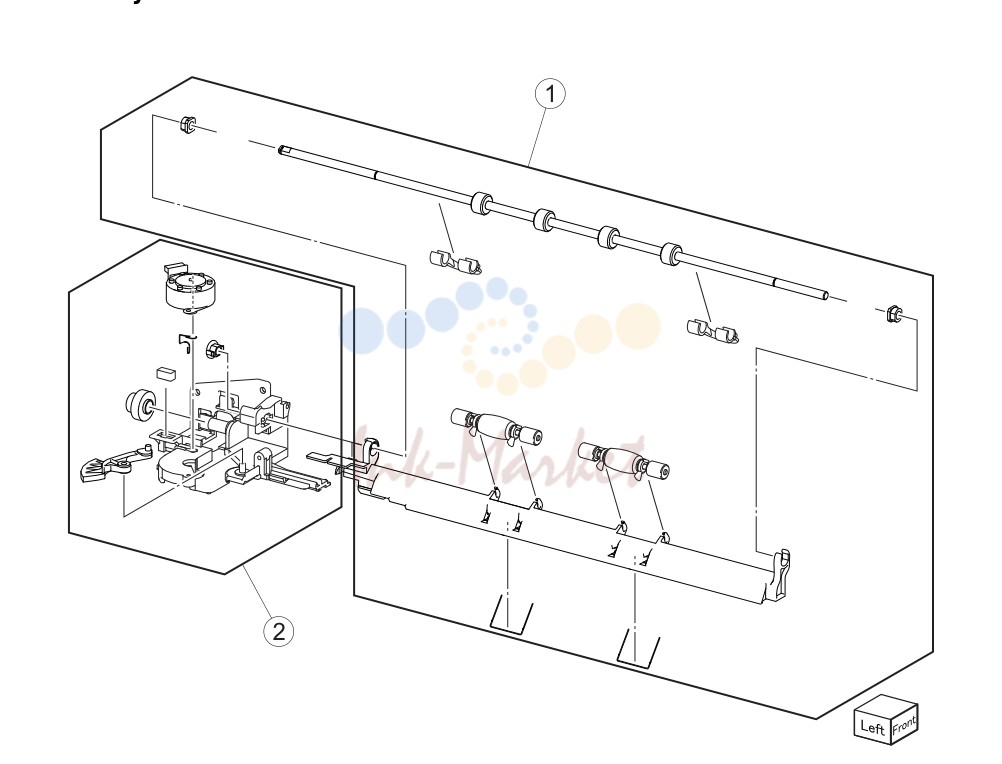

реверс-привод 2

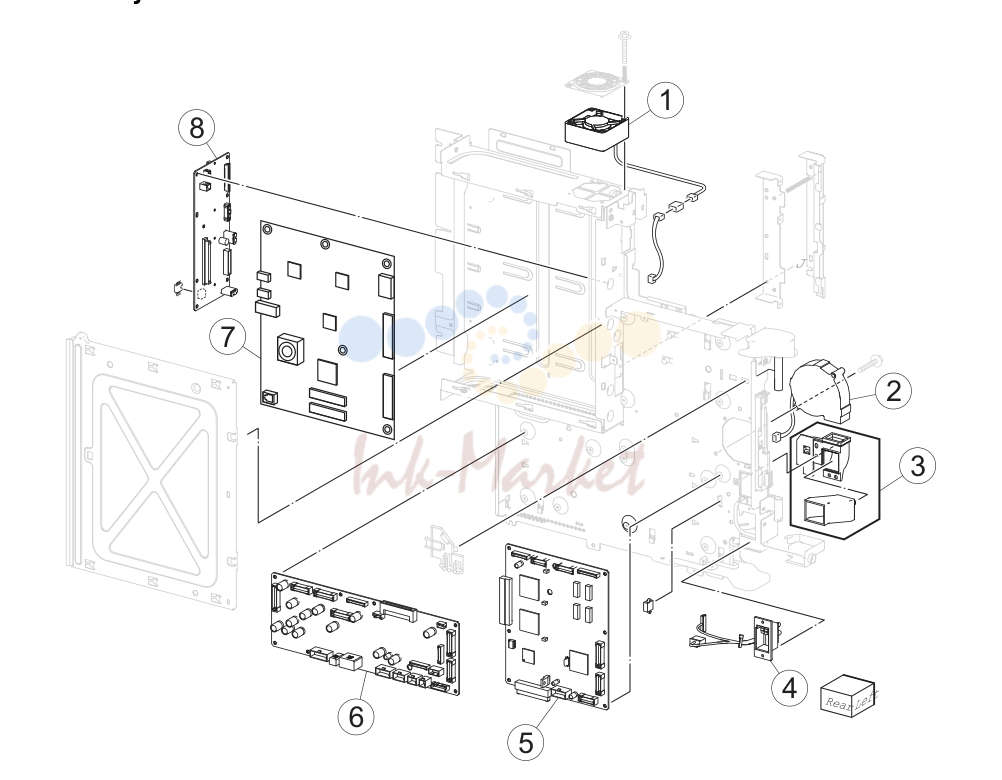

Electrical 1

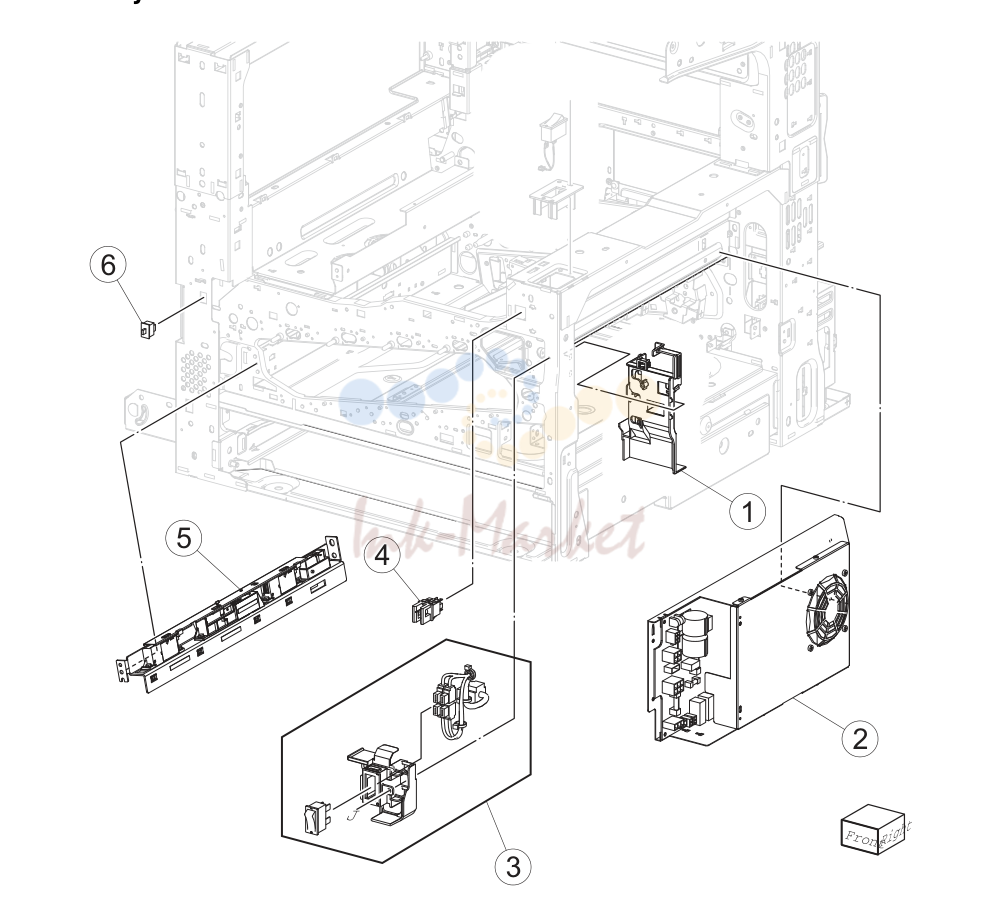

Electrical 3
Base wiring cables

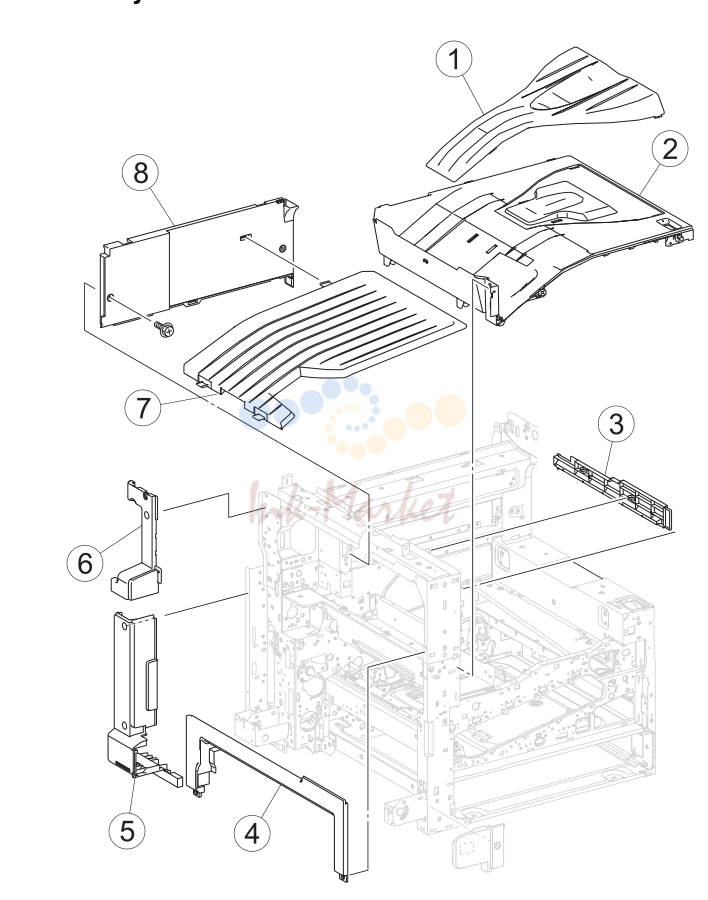

Printer covers 2
Finisher—bridge unit

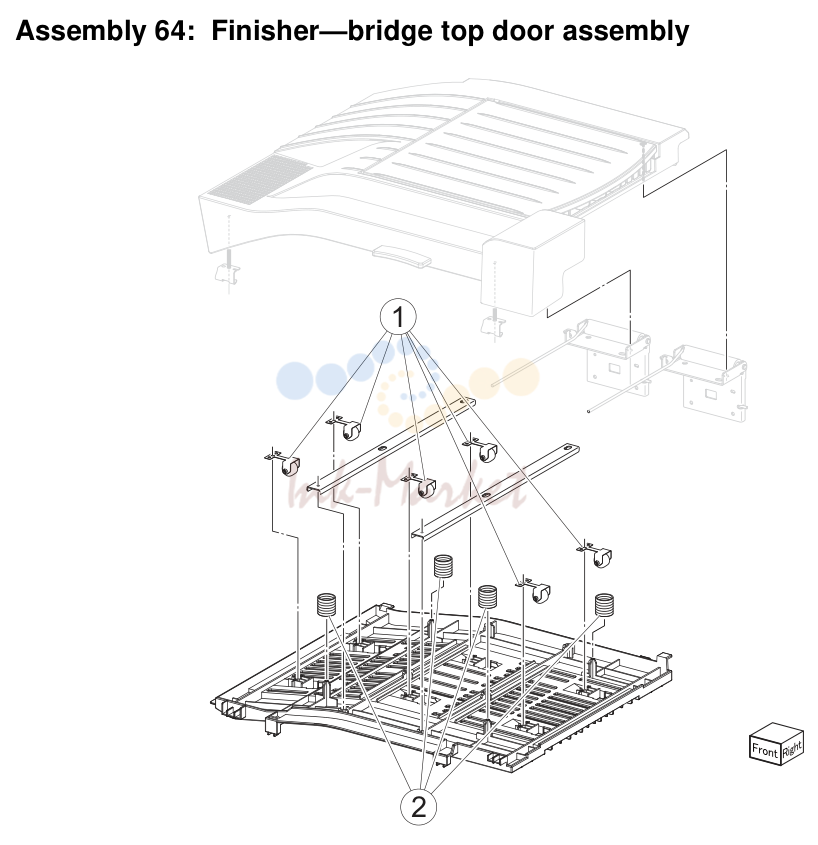

Finisher—bridge top door в сборе

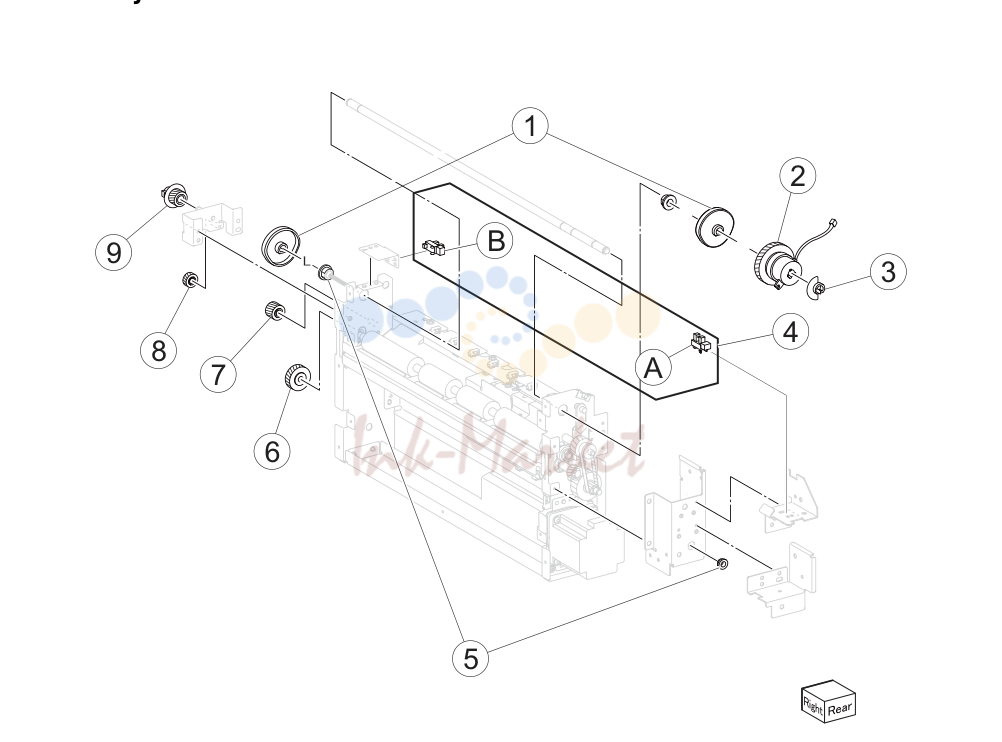

Finisher—media drive 2

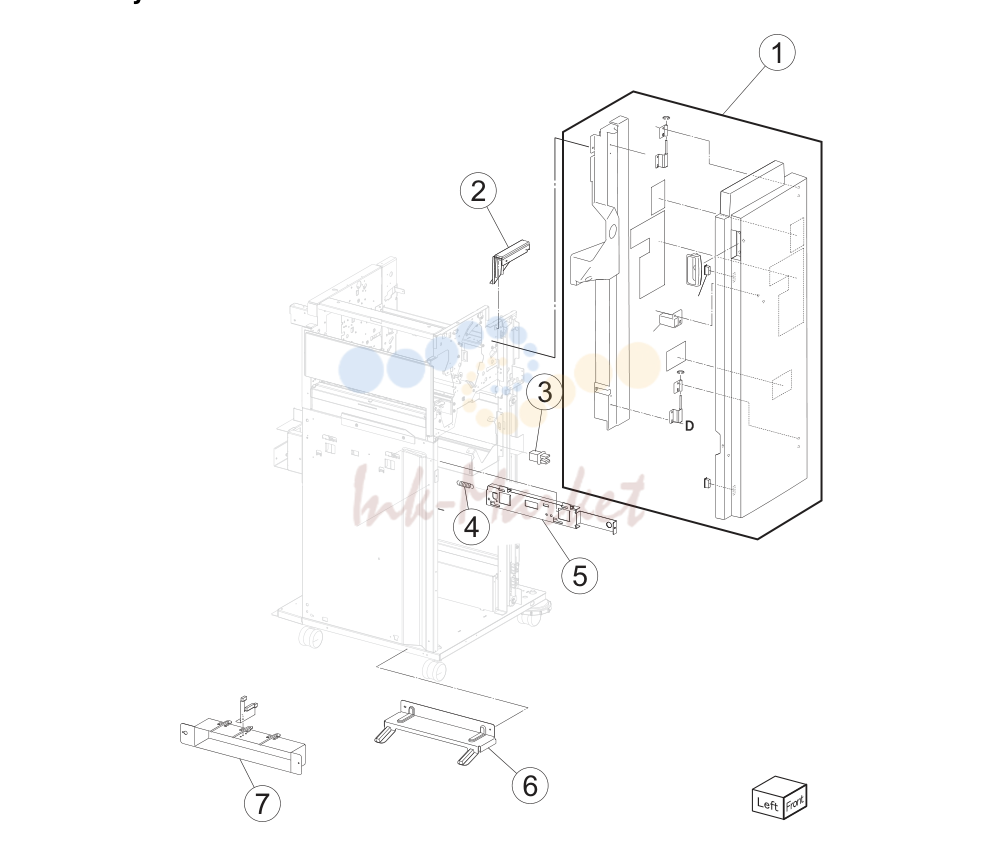

Finisher—covers and front door

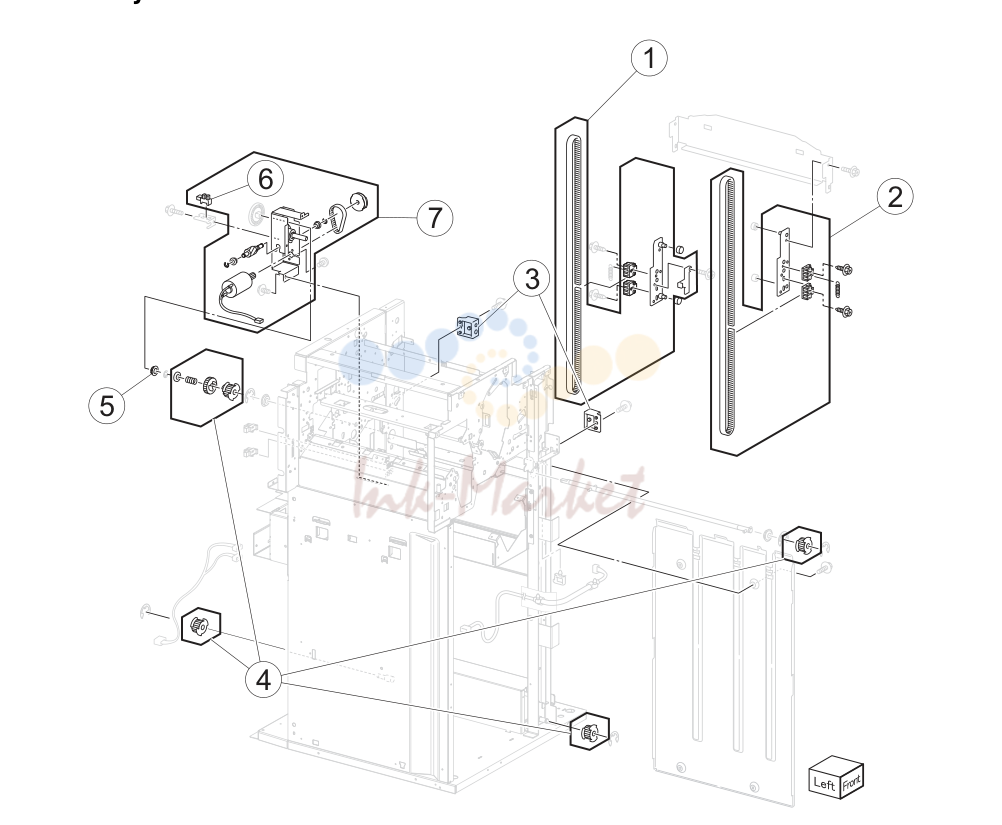

Finisher—stacker bin lift

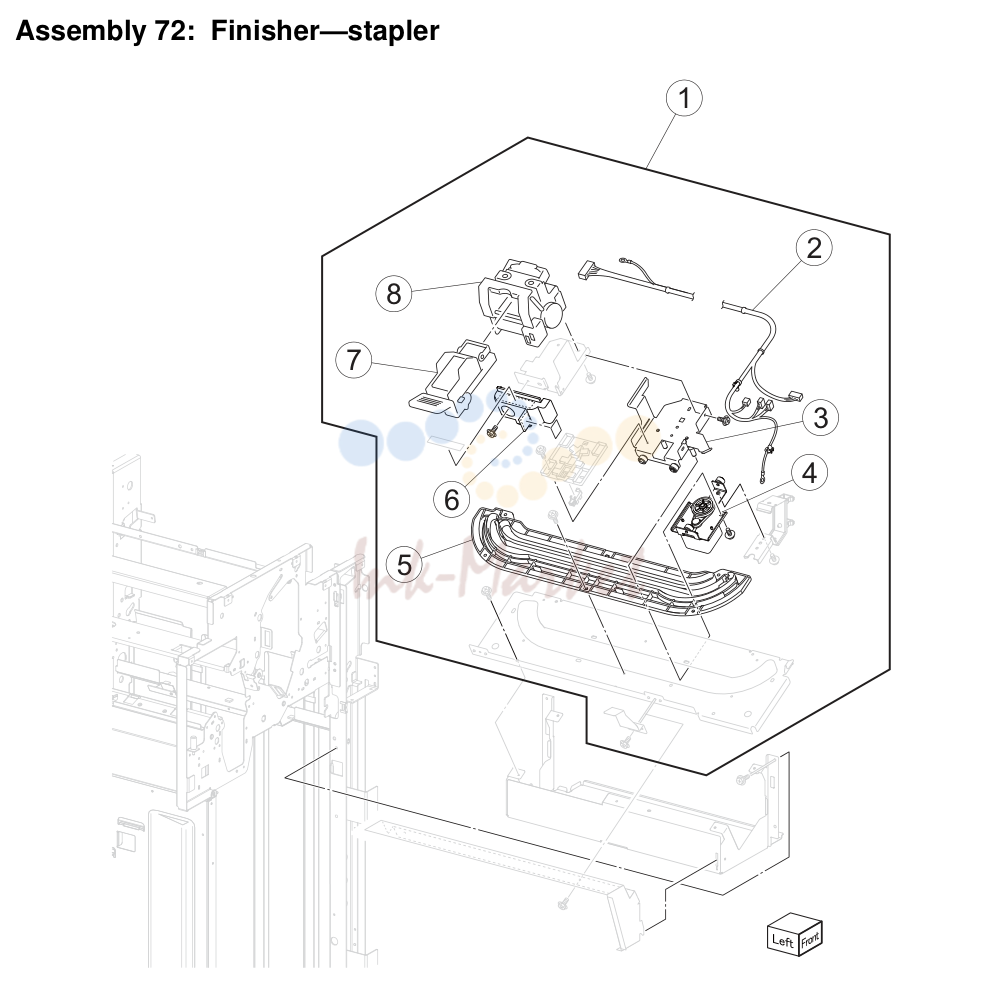

Finisher—stapler

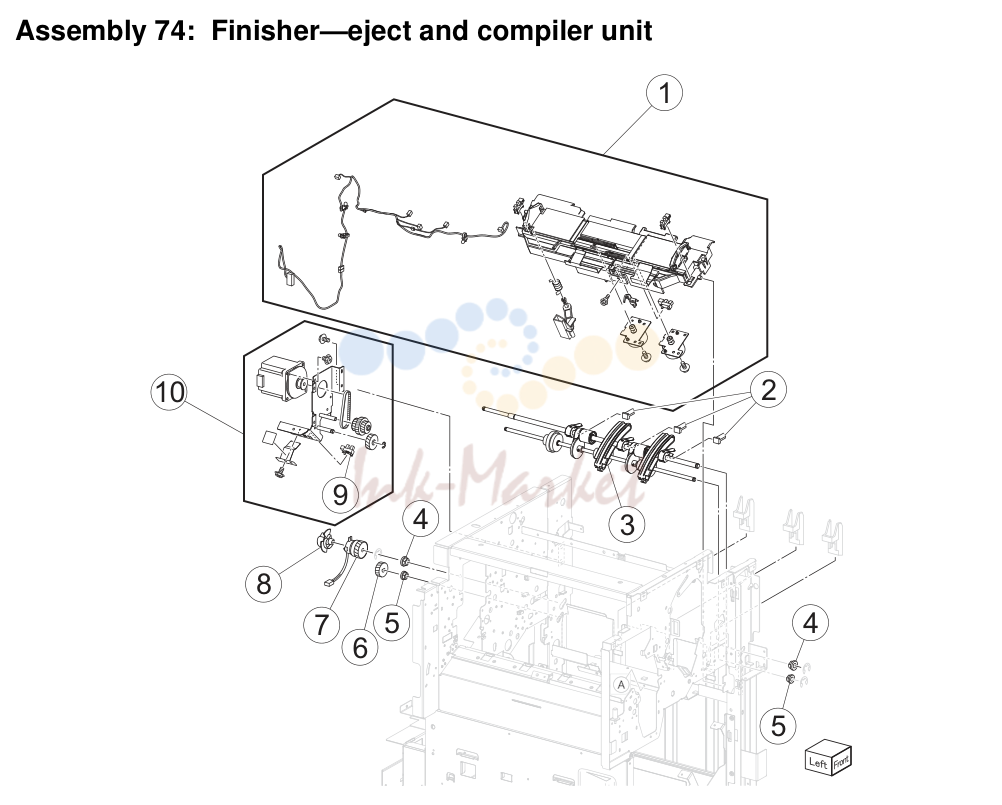

Finisher—eject and compiler unit

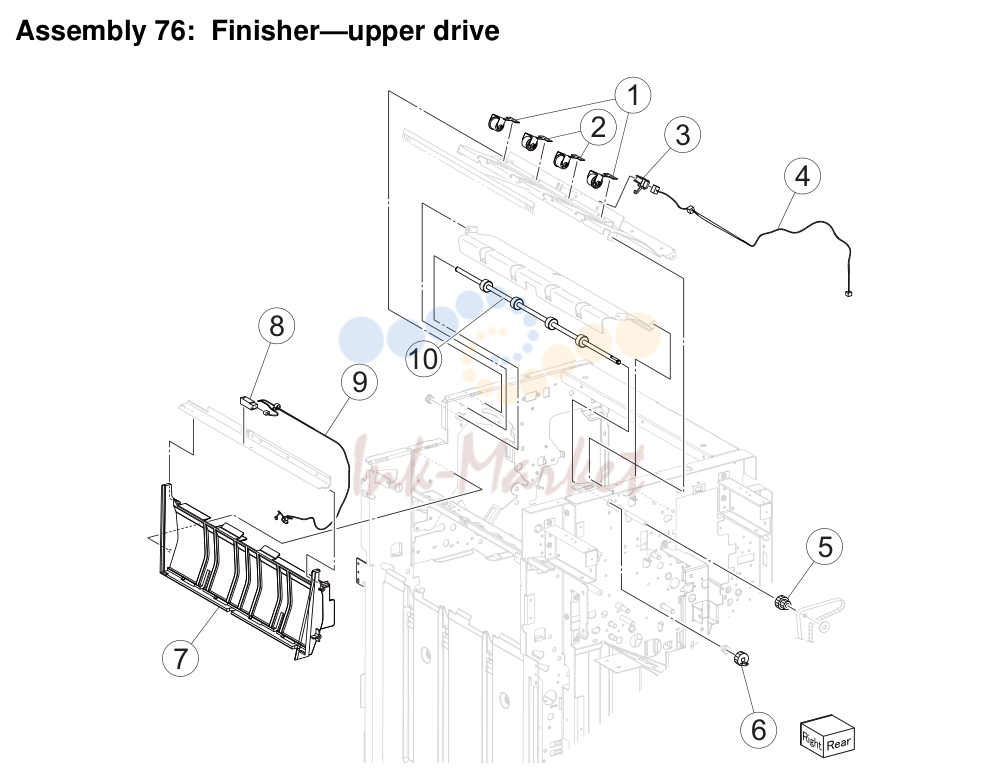

Finisher—upper drive

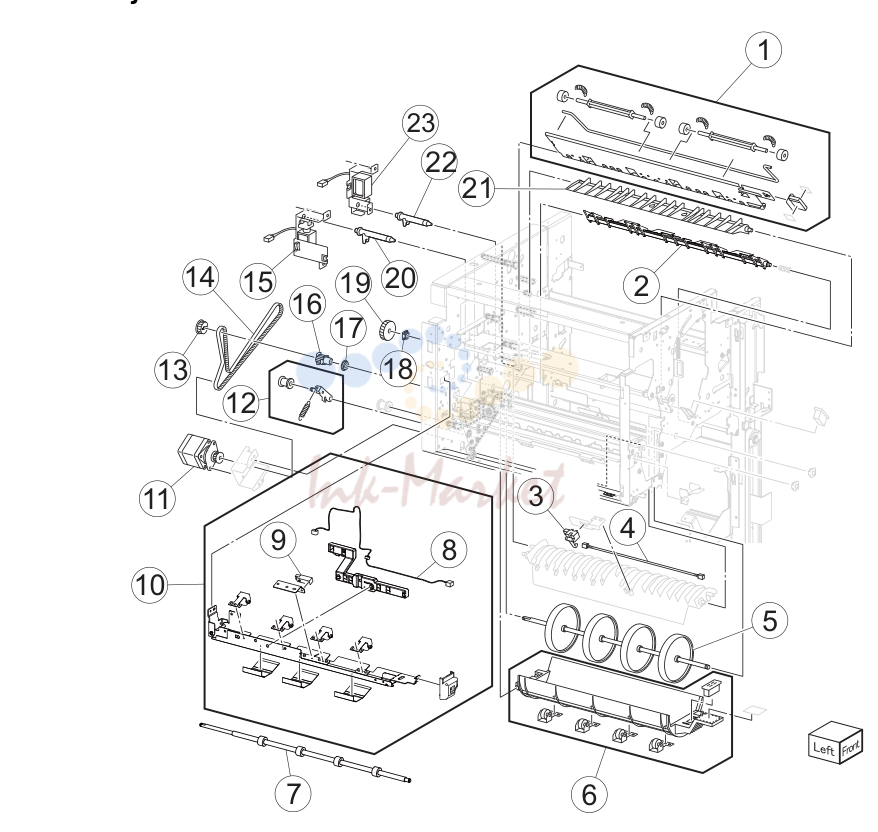

Finisher—buffer and entrance drive

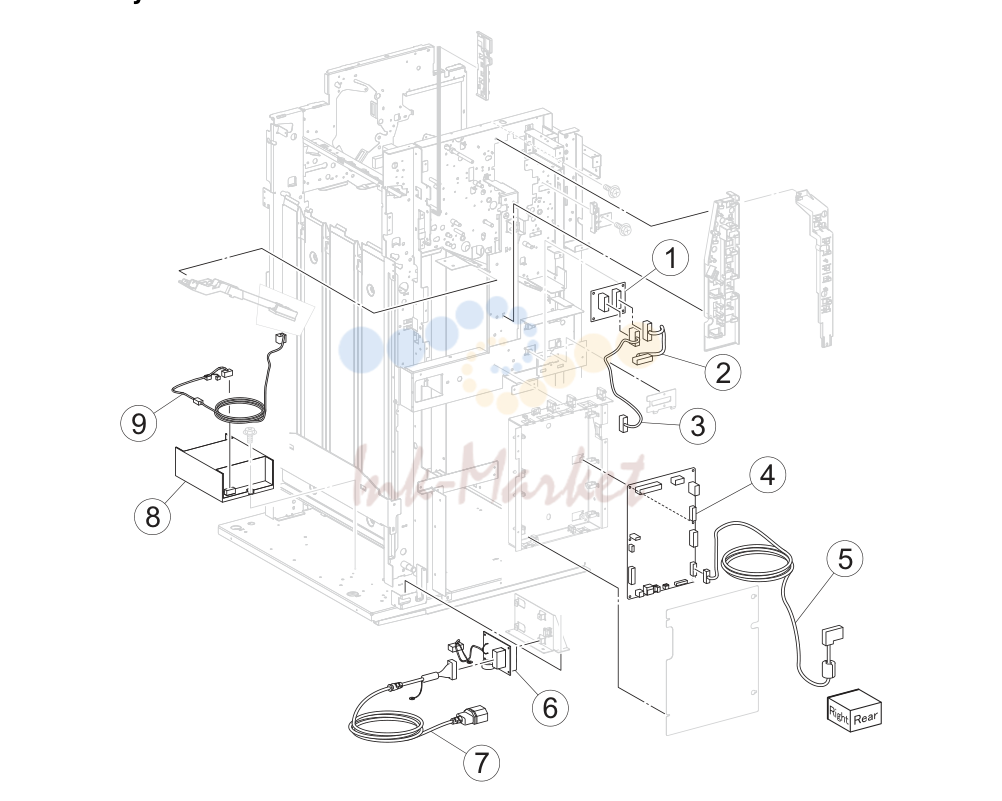

Finisher—electronics

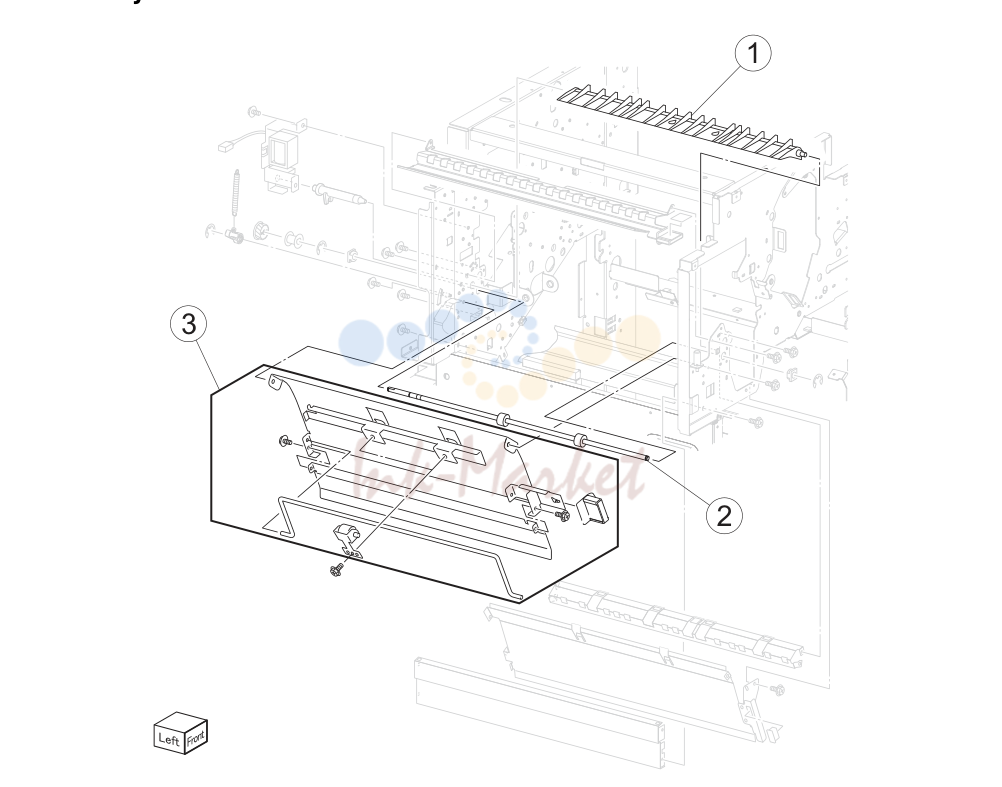

Booklet maker 1
Booklet maker 3
Booklet maker 5

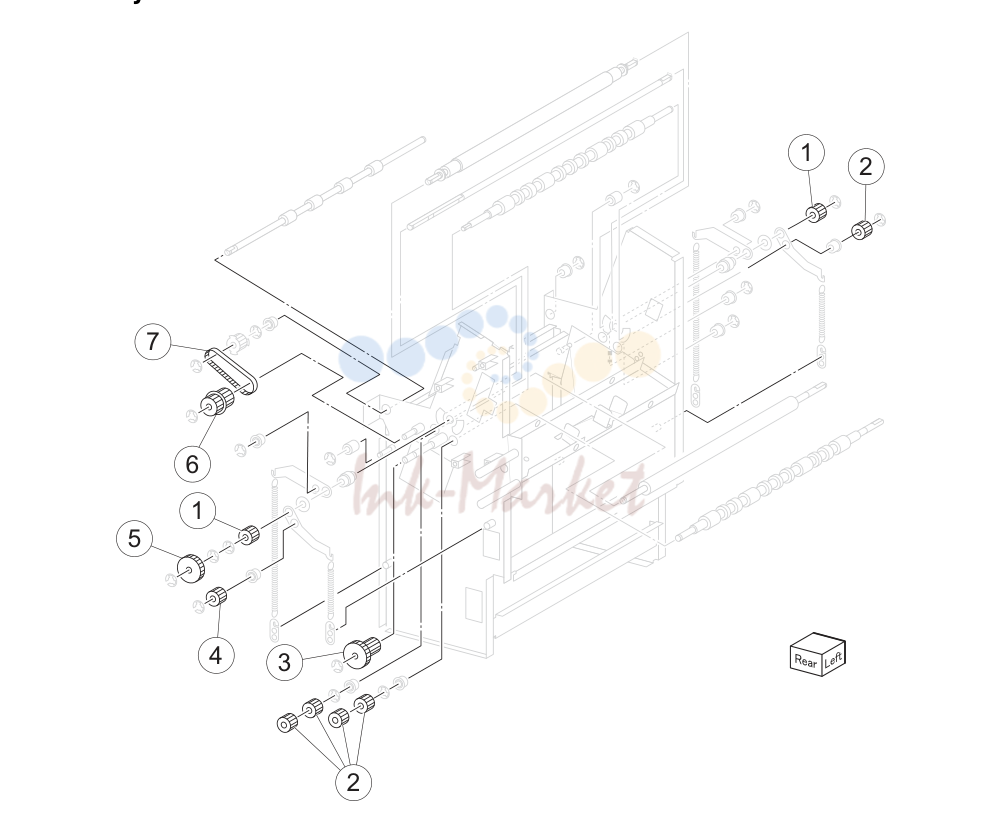

Booklet maker 7

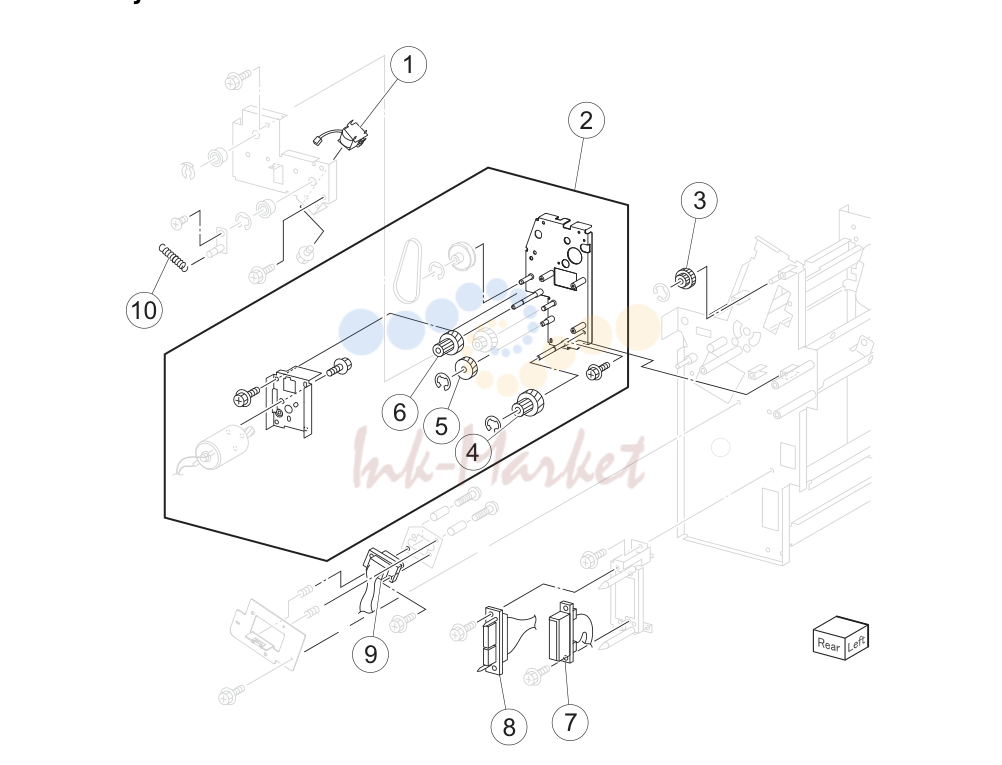

Booklet maker 9

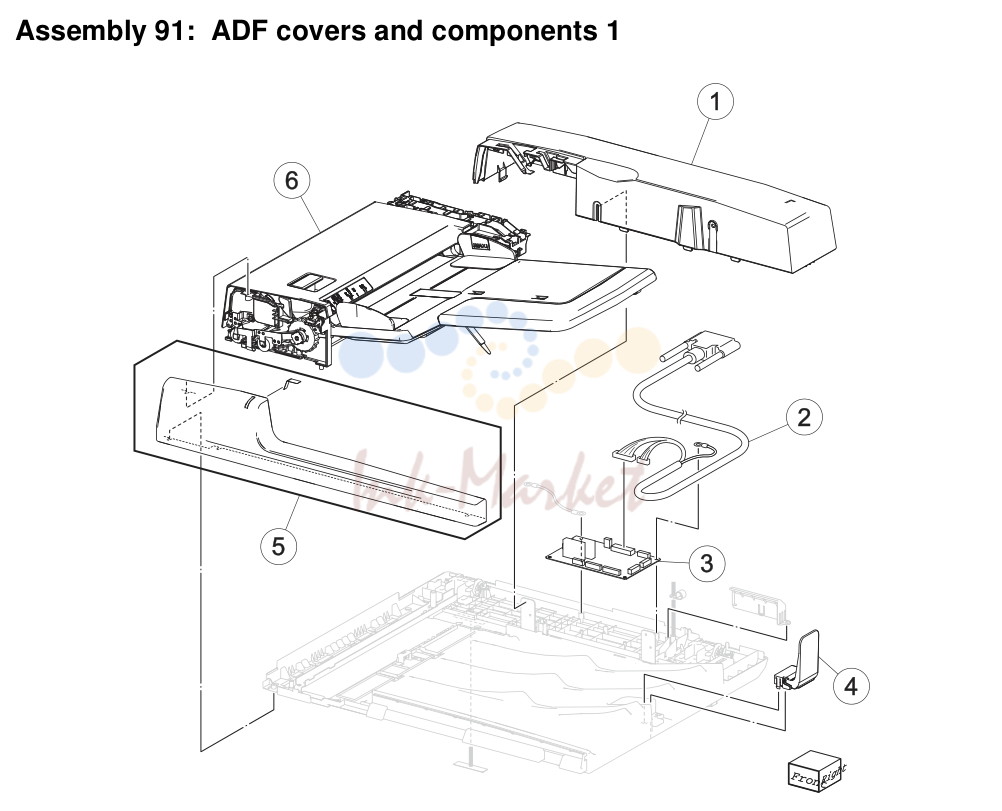

ADF covers and components 1
ADF base

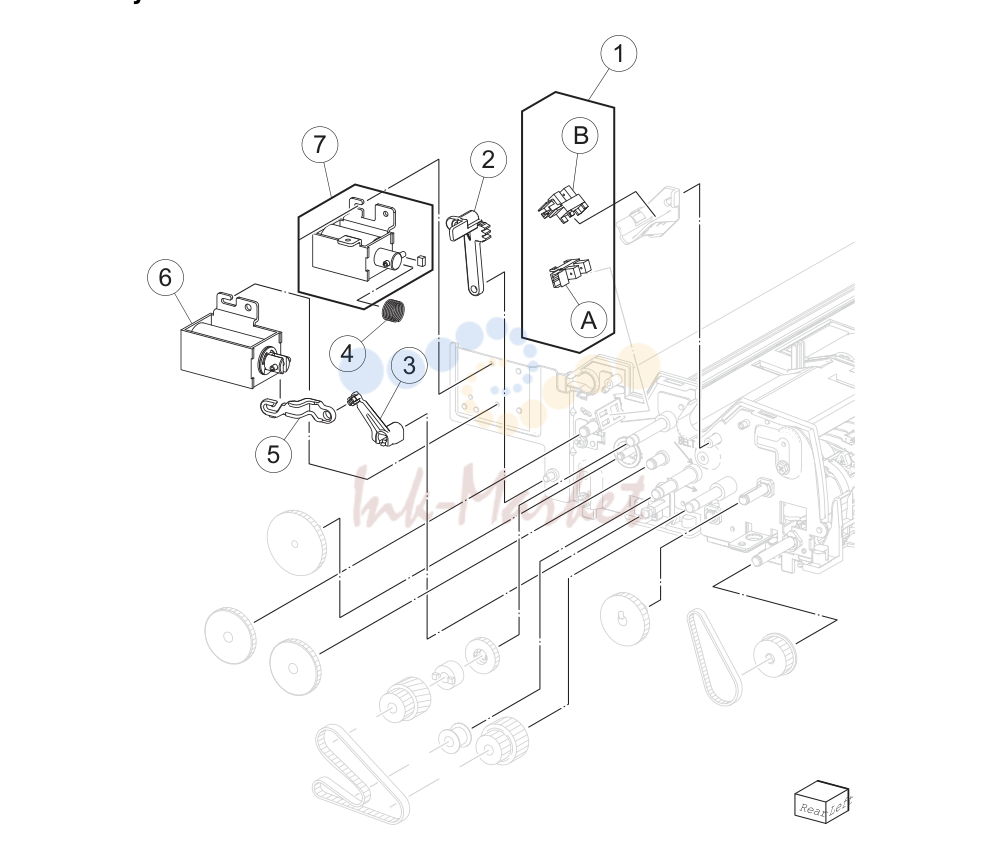

ADF sensors 1
ADF sensors 3
ADF media guide
High capacity feed (HCF)—covers and media tr
High capacity feed (HCF)—media tray
High capacity feed (HCF)—media tray lift
High capacity feed (HCF)—media feed unit 1
High capacity feed (HCF)—media feed unit 2
High capacity feed (HCF)—drive and electrica

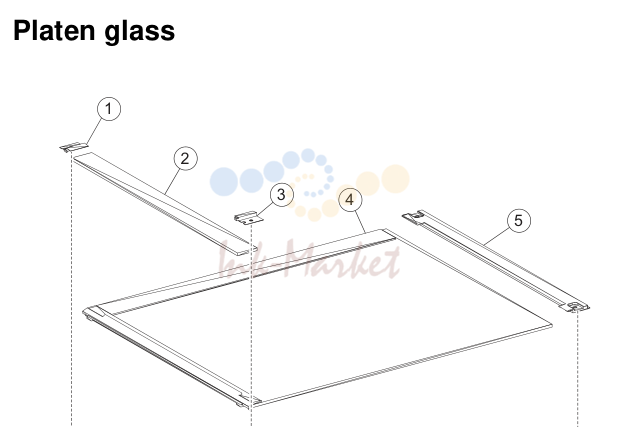

Platen glass

№	Артикул	Наименование
1	40X6711 запросить цену →	Small platen rear retainer
2	40X2214 запросить цену →	Small platen glass
3	40X6727 запросить цену →	Small platen front retainer
4	40X6577 запросить цену →	Large platen glass
5	40X6592 запросить цену →	Large platen retainer 7-3 Parts catalog

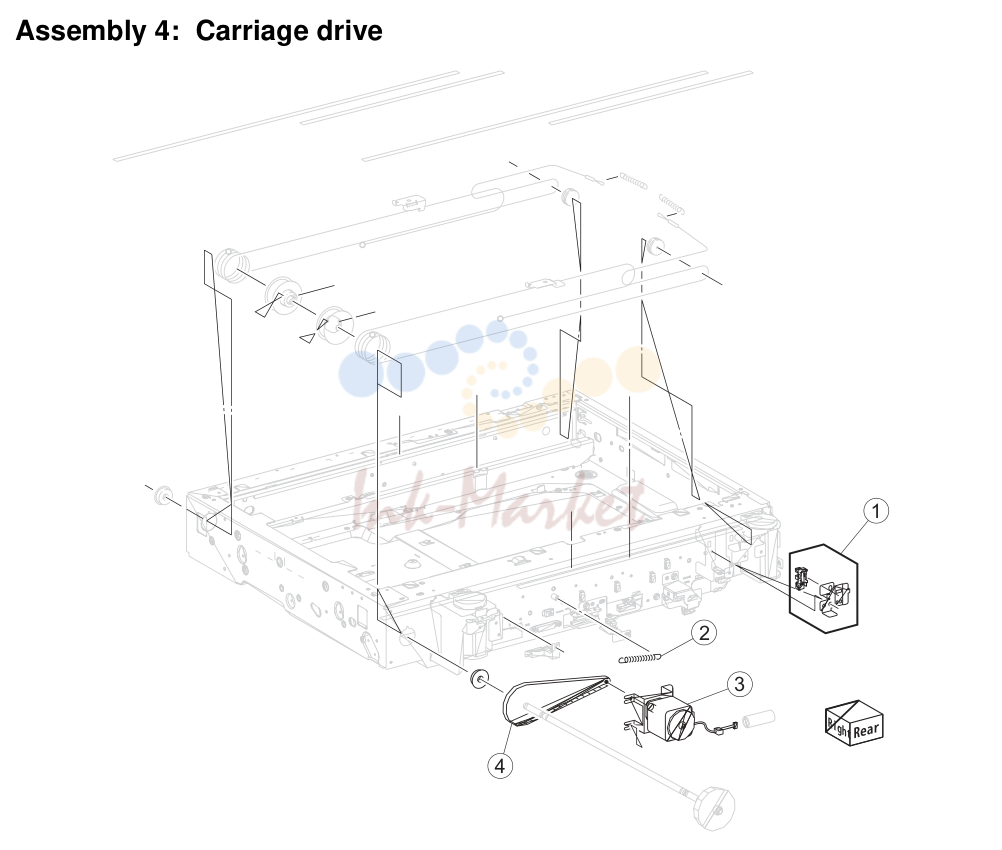

Carriage drive

№	Артикул	Наименование
1	40X6560 запросить цену →	датчик (FB scanner HP)
2	40X6559 запросить цену →	пружина
3	40X3868 запросить цену →	Scanner carriage motor
4	40X2226 запросить цену →	Scanner drive belt 7-5 Parts catalog

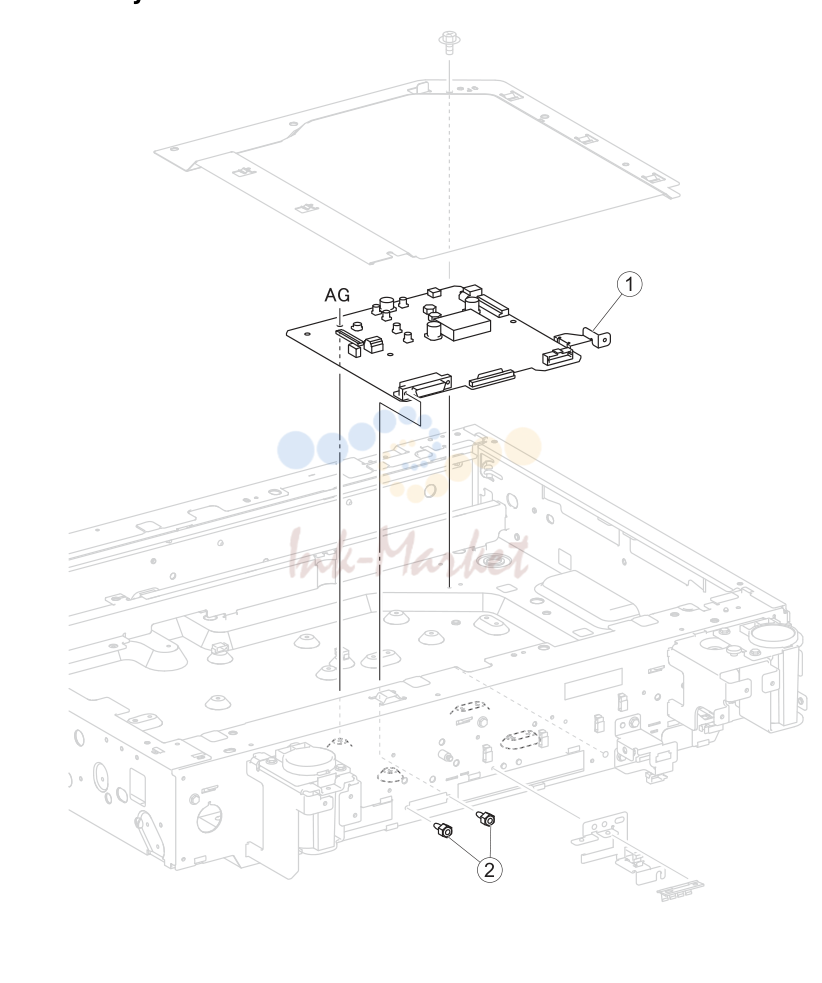

Scanner controller board

№	Артикул	Наименование
1	40X7559 запросить цену →	Scanner controller PCBA
2	40X2217 запросить цену →	Screw 7-7 Parts catalog

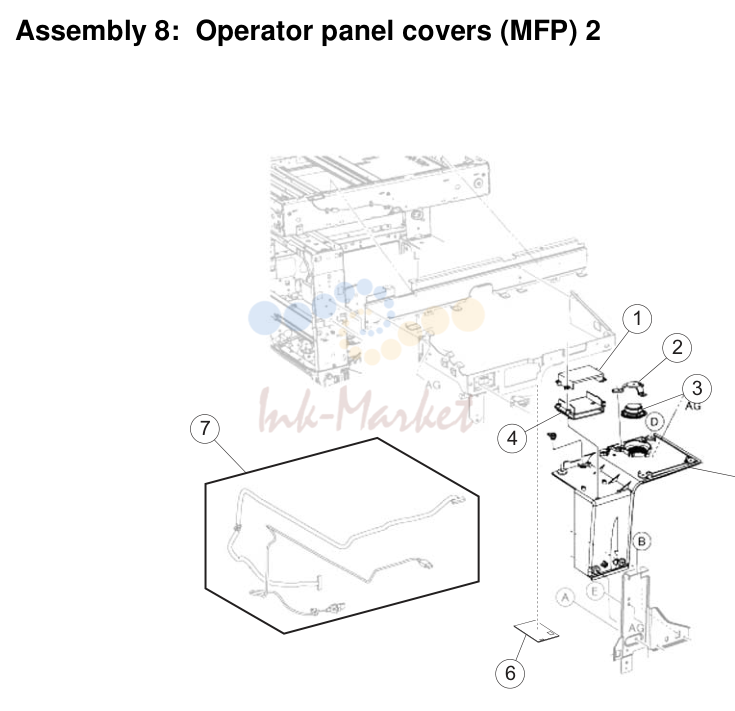

Operator panel covers (MFP) 2

№	Артикул	Наименование
1	40X7099 запросить цену →	Smart card cover (MFP)
2	40X7463 запросить цену →	Speaker holder
3	40X6993 запросить цену →	Operator panel speaker
4	40X7098 запросить цену →	Smart card housing (MFP)
5	40X7097 запросить цену →	Operator panel housing (MFP)
6	40X4602 запросить цену →	Card reader в сборе (3121 contact)
6	40X4603 запросить цену →	Card reader в сборе (5121 contact/RFID)
6	40X4604 запросить цену →	Card reader в сборе (5125 contact/HID)
7	40X7331 запросить цену →	MFP operator panel cable kit includes: • шлейф (USB to UICC) • шлейф (RIP PCBA to UICC) • шлейф (card reader to UICC) • шлейф (display to UICC) 7-9 Parts catalog

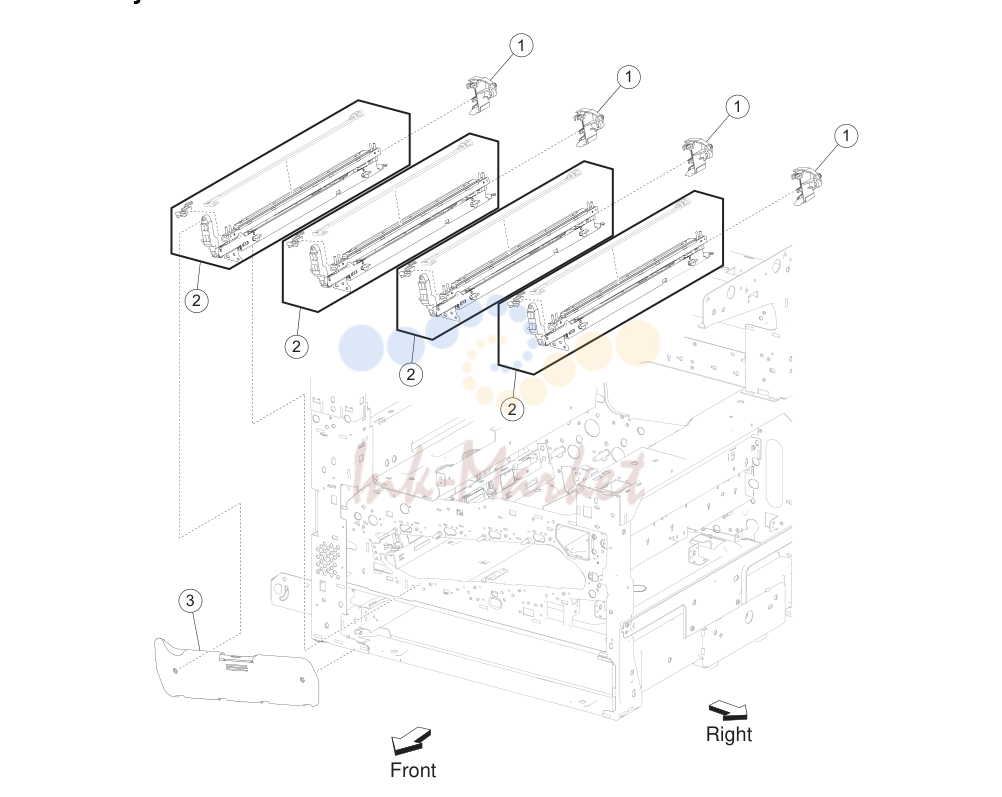

Printhead 1

№	Артикул	Наименование
1	40X6565 запросить цену →	Printhead rear block
2	40X6566 запросить цену →	LED printhead
3	40X6567 запросить цену →	Printhead retract door 7-11 Parts catalog

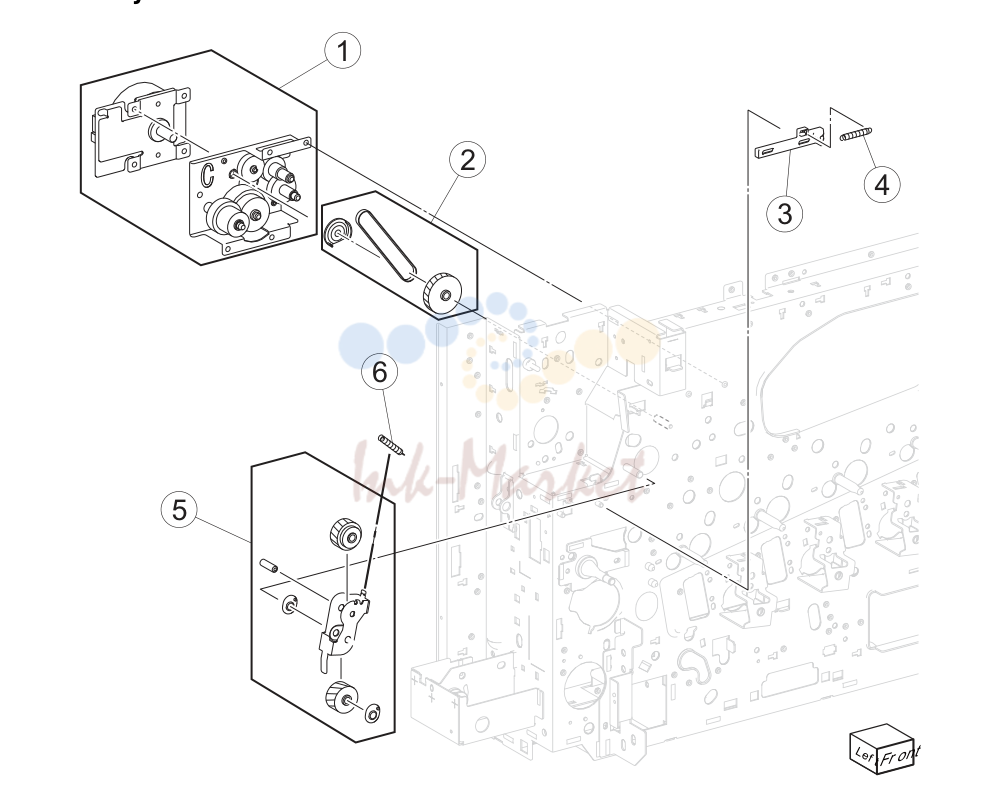

привод 1

№	Артикул	Наименование
1	40X6574 запросить цену →	привод печи/lower redrive/1st BTR retract motor
2	40X6575 запросить цену →	шестерня 40T/23T & belt
3	40X6572 запросить цену →	привод печи release link
4	40X6573 запросить цену →	печь release link spring
5	40X6570 запросить цену →	привод печи release bracket
6	40X6571 запросить цену →	пружина 7-13 Parts catalog

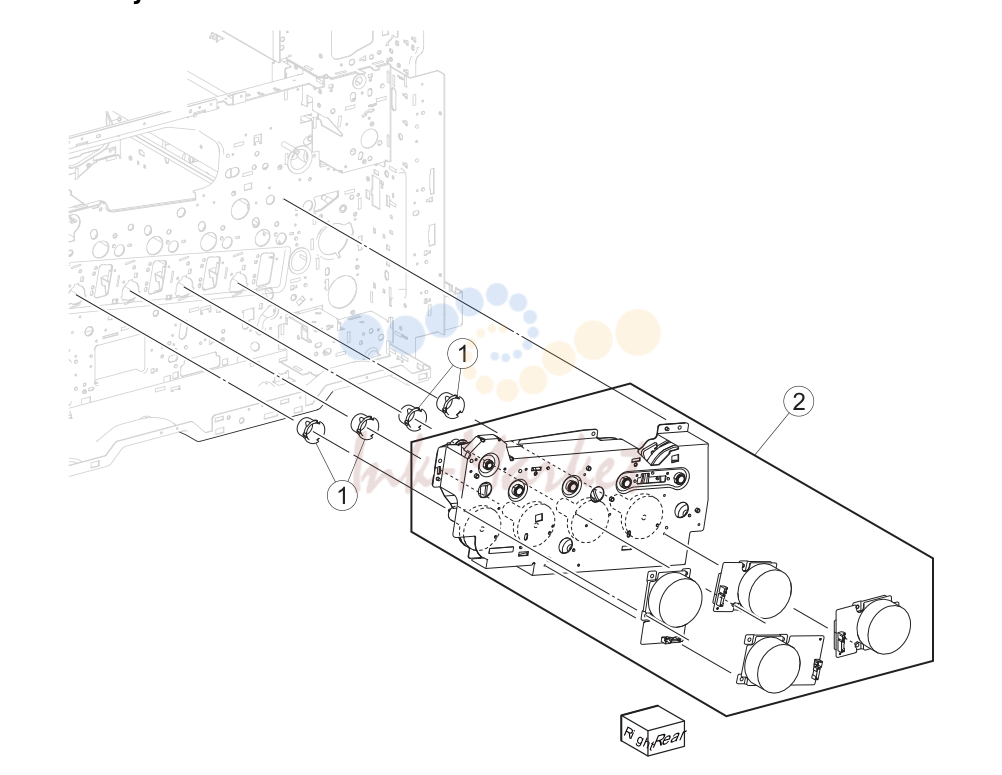

привод 3

№	Артикул	Наименование
1	40X6587 запросить цену →	Coupler
2	40X6586 запросить цену →	PC/developer drive motor в сборе 7-15 Parts catalog

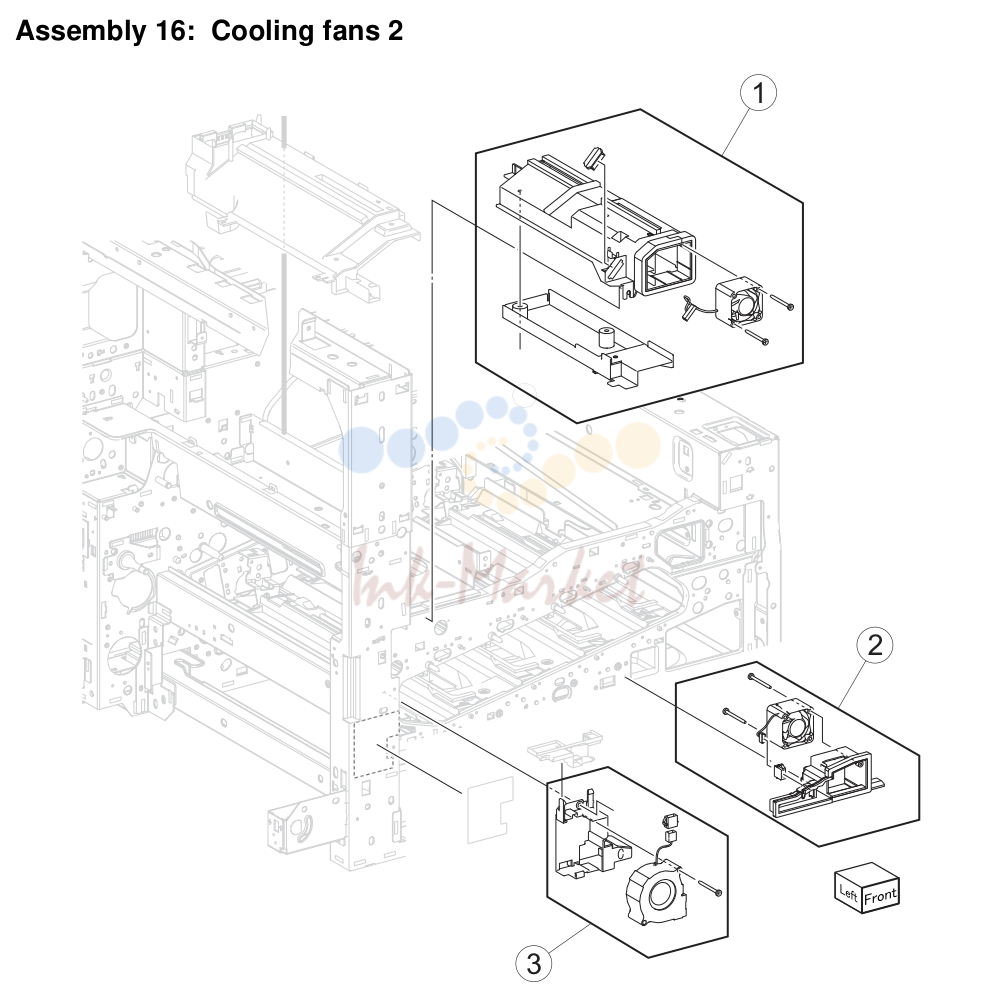

Cooling fans 2

№	Артикул	Наименование
1	40X6593 запросить цену →	передний upper cooling fan
2	40X6595 запросить цену →	передний right cooling fan
3	40X6594 запросить цену →	передний left cooling fan 7-17 Parts catalog

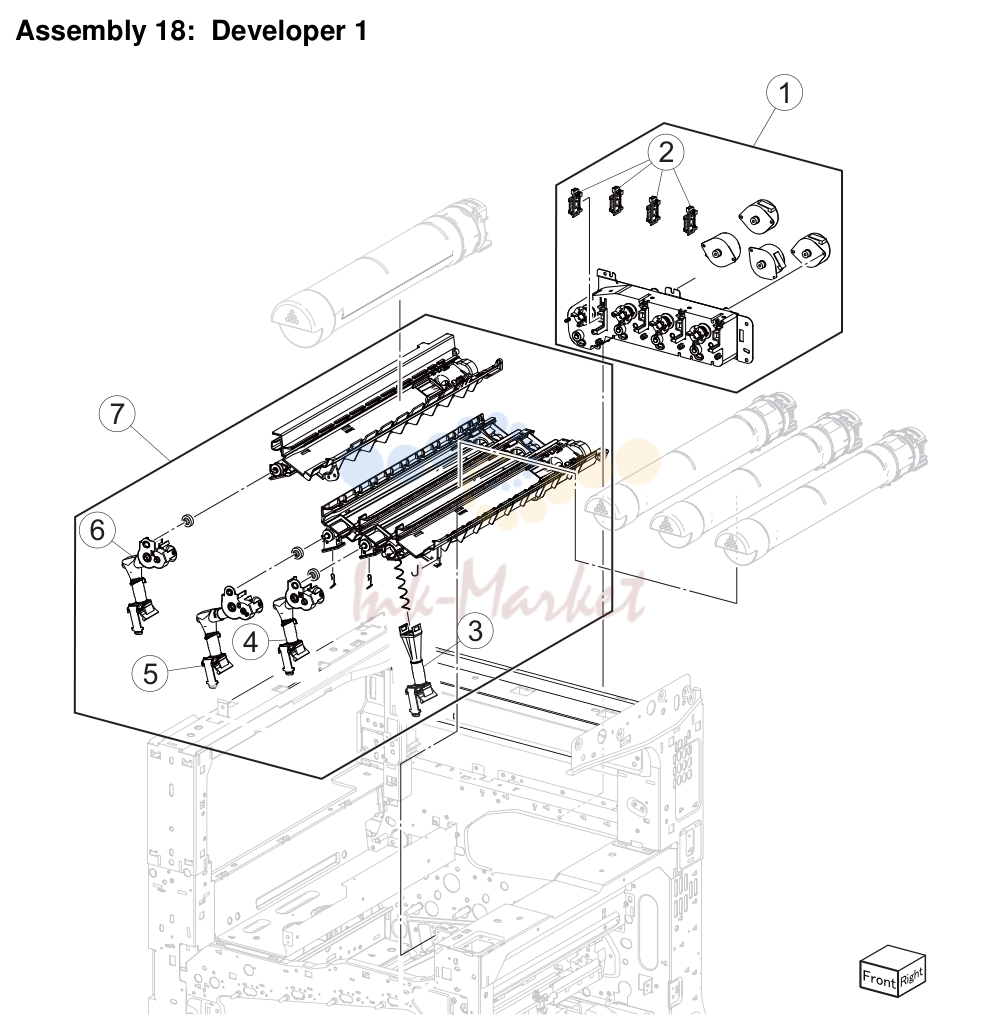

Developer 1

№	Артикул	Наименование
1	40X6601 запросить цену →	Toner dispense motor
2	40X6602 запросить цену →	Toner smart chip PCB
3	40X6606 запросить цену →	K toner drop auger
4	40X6605 запросить цену →	C toner drop auger
5	40X6604 запросить цену →	M toner drop auger
6	40X6603 запросить цену →	Y toner drop auger
7	40X6607 запросить цену →	CMYK toner dispense auger в сборе 7-19 Parts catalog

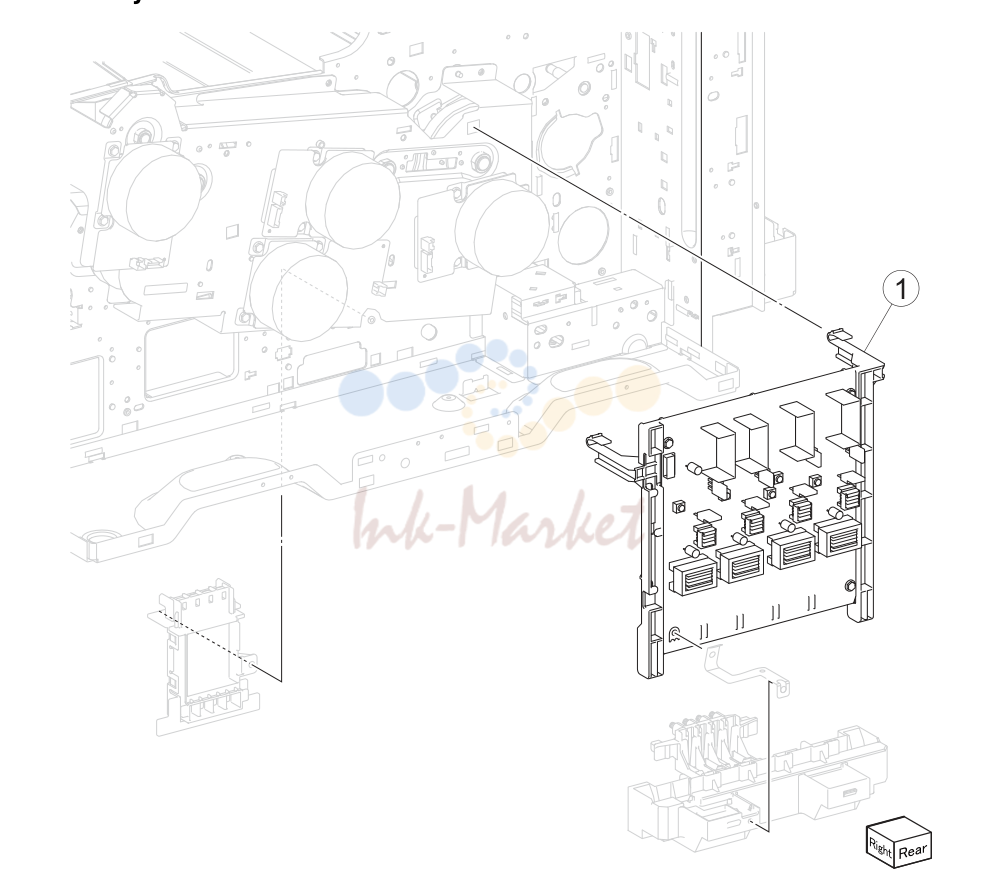

HVPS

№	Артикул	Наименование
1	40X6619 запросить цену →	Developer HVPS PCBA 7-21 Parts catalog

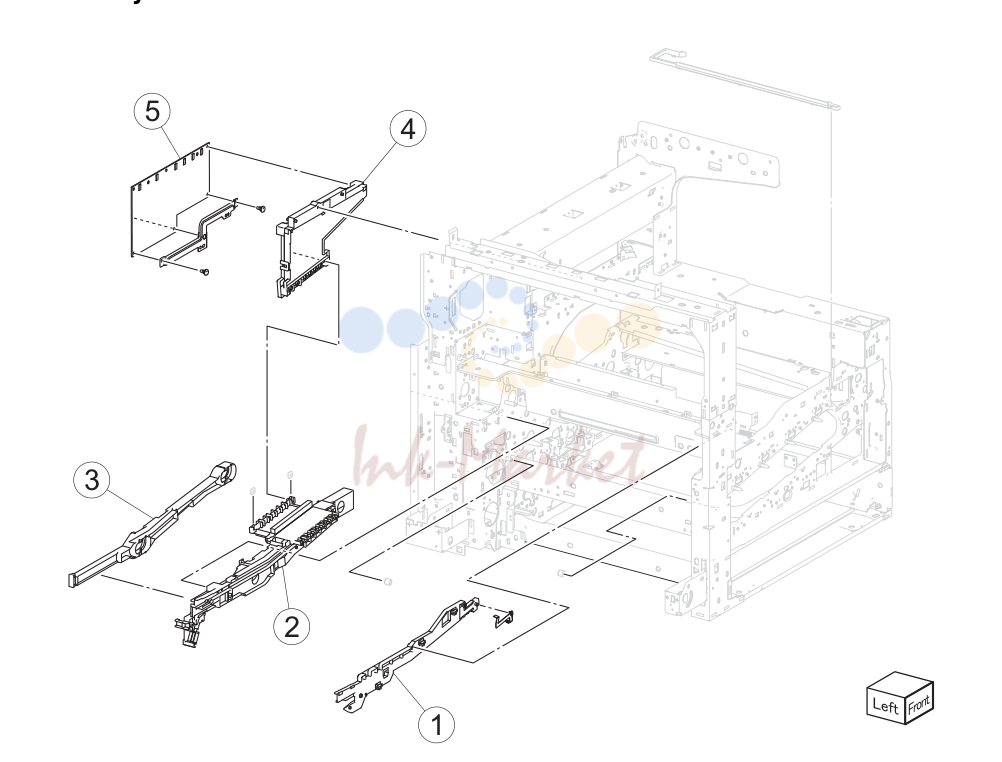

перенос belt 2

№	Артикул	Наименование
1	40X6625 запросить цену →	передний transfer belt guide
2	40X6627 запросить цену →	задний transfer belt guide
3	40X6626 запросить цену →	ремень removal actuator
4	40X7333 запросить цену →	1st transfer conductor housing
5	40X6628 запросить цену →	перенос roll HVPS PCBA 7-23 Parts catalog

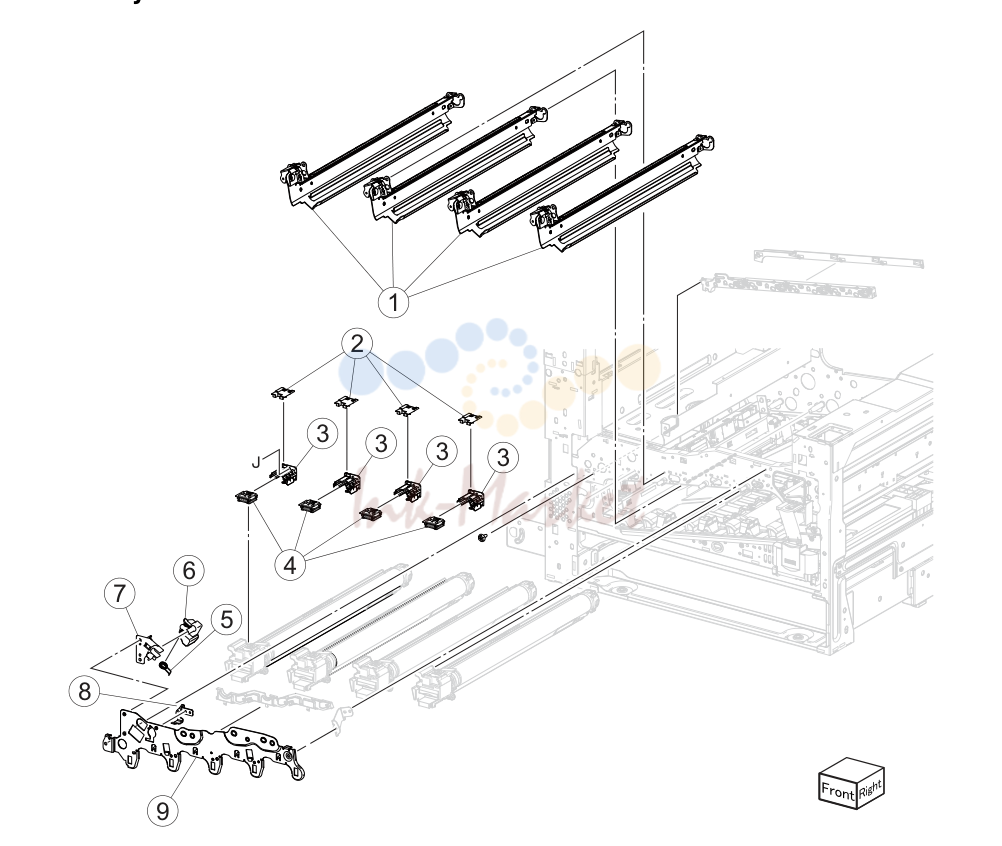

Photoconductor

№	Артикул	Наименование
1	40X6636 запросить цену →	Erase lamp
2	40X6634 запросить цену →	PC smart chip cover
3	40X6633 запросить цену →	PC smart chip holder
4	40X6635 запросить цену →	PC smart chip socket
5	40X6640 запросить цену →	Torsion spring
6	40X6638 запросить цену →	ремень lever lock
7	40X6639 запросить цену →	ремень lock bracket
8	40X6641 запросить цену →	Plate spring
9	40X6637 запросить цену →	Inner plate 7-25 Parts catalog

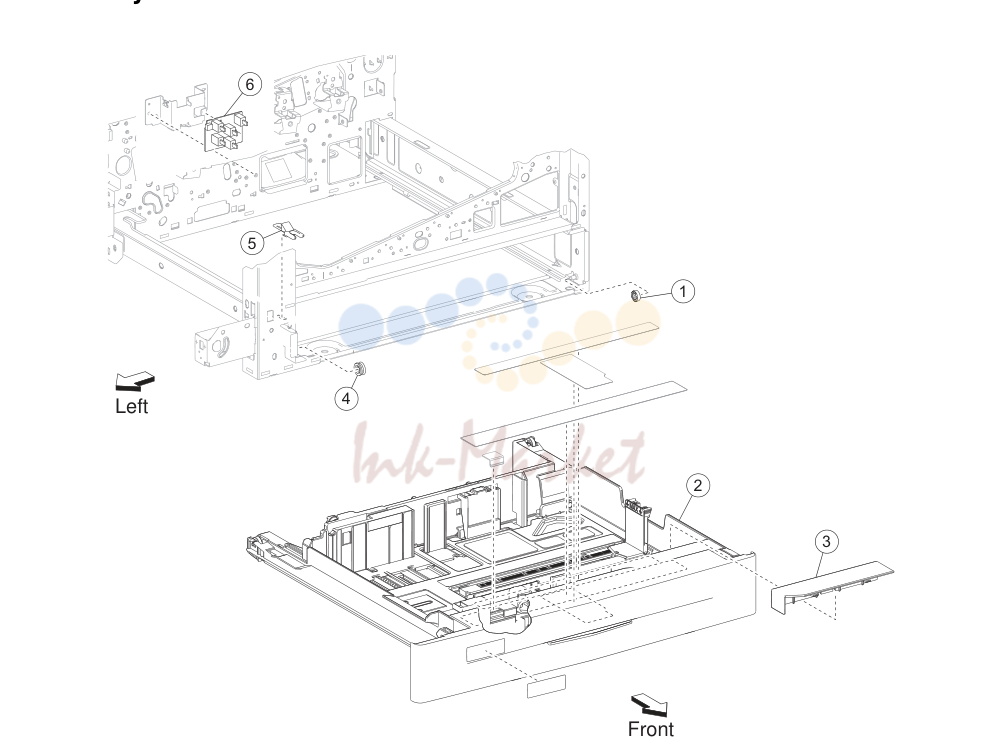

Media feed 1

№	Артикул	Наименование
1	40X6653 запросить цену →	Media tray right roller
2	40X6654 запросить цену →	Printer media tray # 1
3	40X6655 запросить цену →	Media tray compartment cover
4	40X6652 запросить цену →	Media tray left roller
5	40X6651 запросить цену →	Media tray stop
6	40X7533 запросить цену →	Media size switch PCB 7-27 Parts catalog

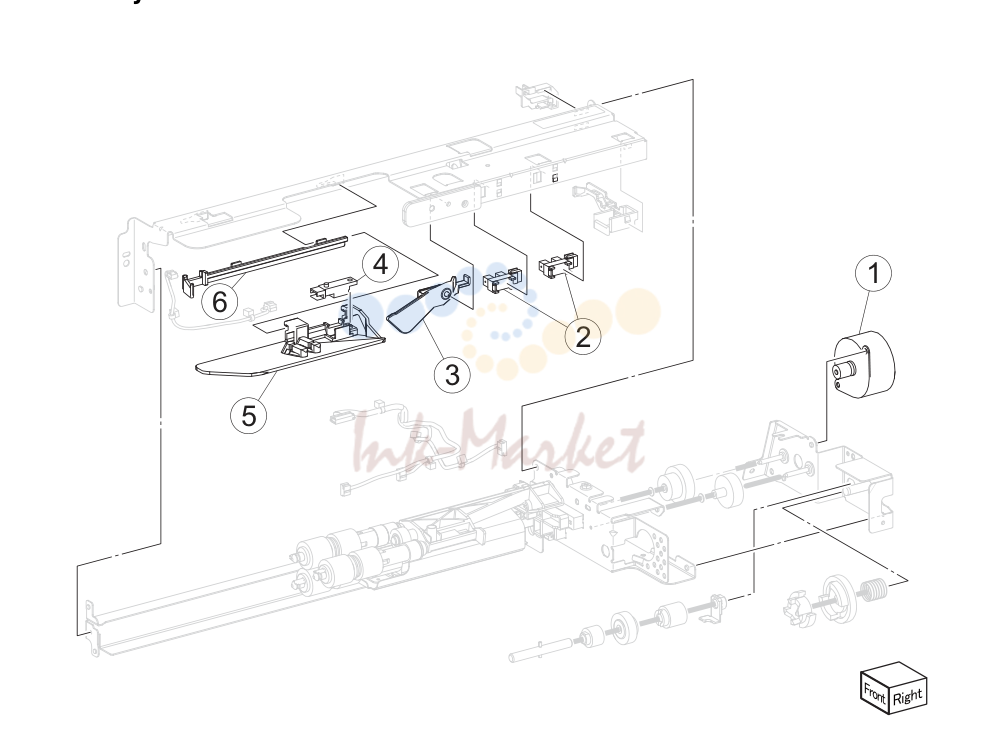

Media feed 3

№	Артикул	Наименование
1	40X6658 запросить цену →	Media feed lift motor
2	40X0588 под заказ	лоток 1 media level sensor
3	40X0587 запросить цену →	Media out actuator
4	40X0589 запросить цену →	лоток 1 pre-feed sensor
5	40X6659 запросить цену →	Feeder slide guide
6	40X6773 запросить цену →	Feeder unit slide rail 7-29 Parts catalog

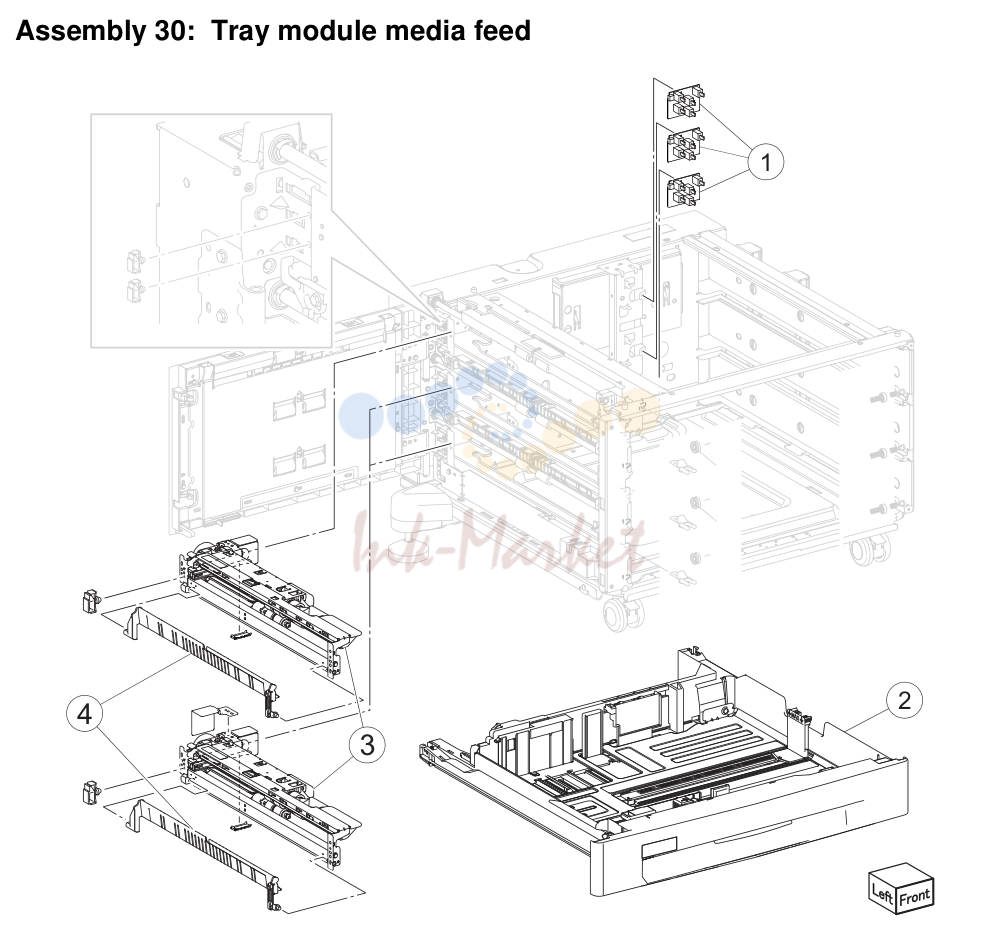

лоток module media feed

№	Артикул	Наименование
1	40X7533 запросить цену →	Media size switch PCB
2	40X6665 запросить цену →	лоток module media tray
3	40X6662 запросить цену →	лоток module media feeder
4	40X6663 запросить цену →	лоток module tray 2 media turn guide 7-31 Parts catalog

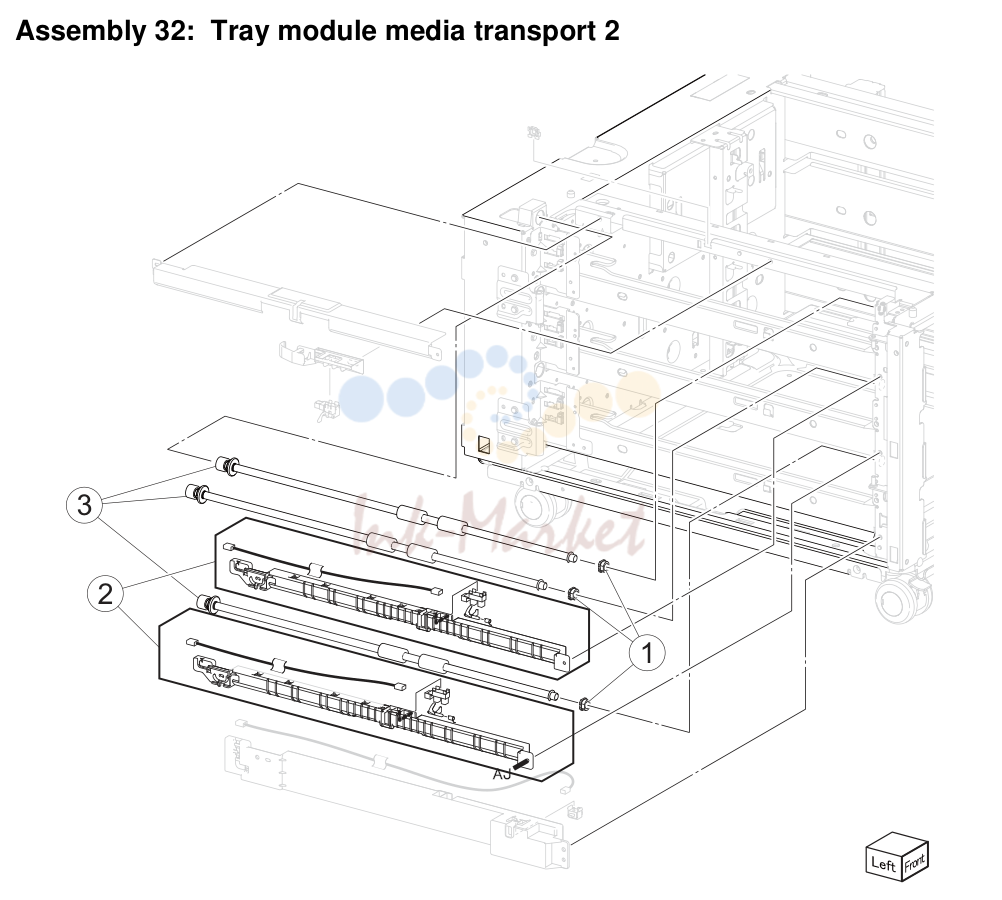

лоток module media transport 2

№	Артикул	Наименование
1	40X3915 запросить цену →	Bearing
2	40X6675 запросить цену →	датчик tray (module feed out)
3	40X6677 запросить цену →	лоток module transport roller 7-33 Parts catalog

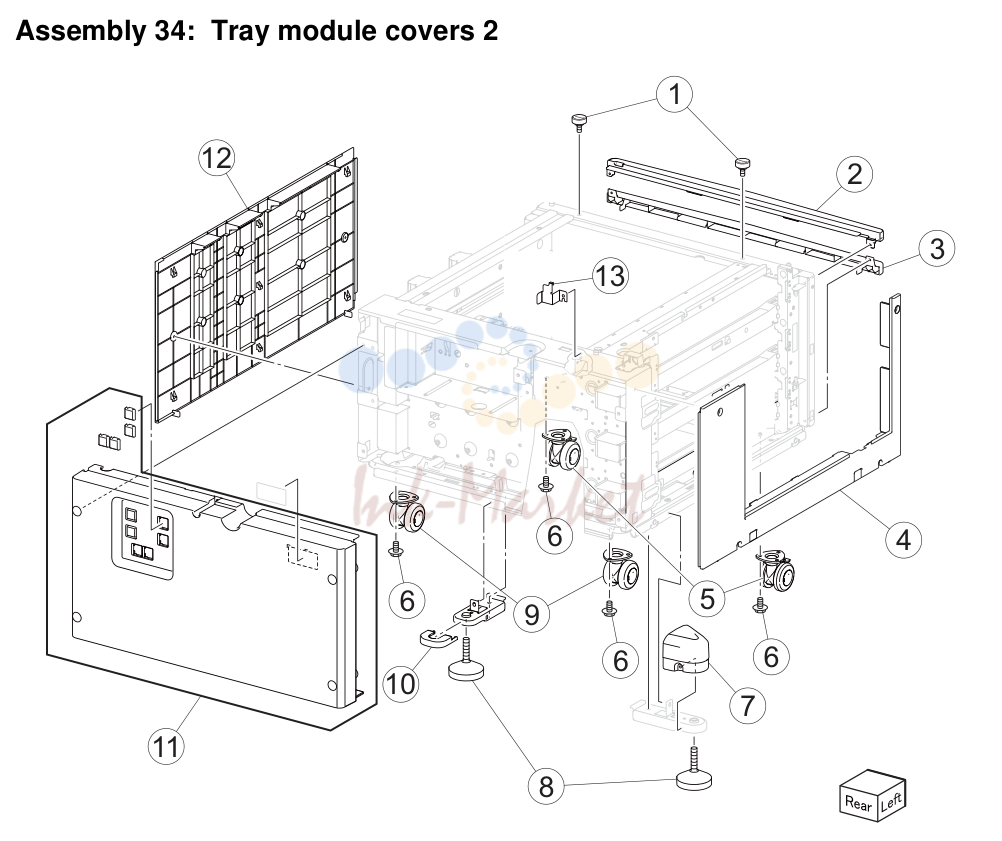

лоток module covers 2

№	Артикул	Наименование
1	40X6683 запросить цену →	Docking screw
2	40X6688 запросить цену →	лоток module top cover
3	40X6689 запросить цену →	лоток module bottom cover
4	40X6690 запросить цену →	лоток module left cover
5	40X6685 запросить цену →	1TM/TTM/3TM locking caster
6	40X6583 запросить цену →	1TM/TTM/3TM caster screw
7	40X6681 запросить цену →	1TM/TTM/3TM foot side cover
8	40X6680 запросить цену →	1TM/TTM/3TM adjuster foot
9	40X6686 запросить цену →	1TM/TTM/3TM non-locking caster
10	40X6682 запросить цену →	1TM/TTM/3TM foot rear cover
11	40X6687 запросить цену →	лоток module rear cover
12	40X6691 запросить цену →	лоток module right cover
13	40X6684 запросить цену →	1TM/TTM/3TM docking bracket 7-35 Parts catalog

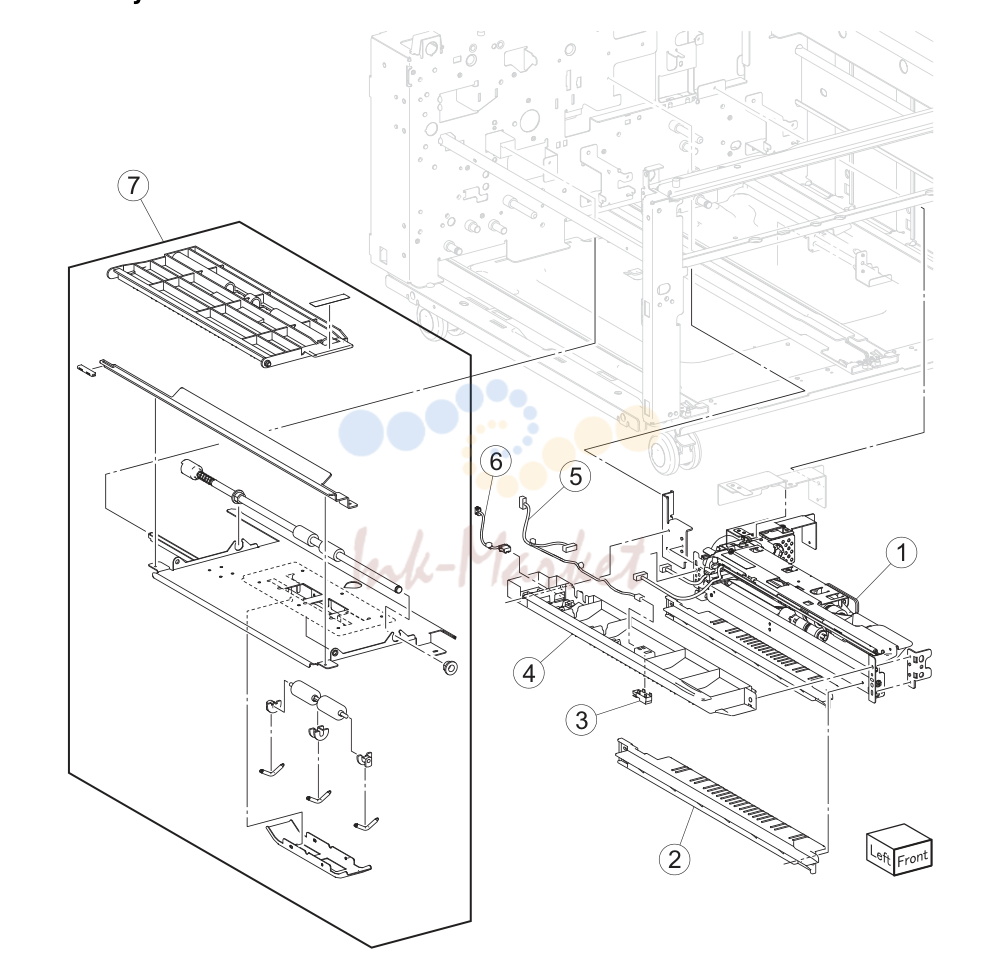

TTM media feed 1

№	Артикул	Наименование
1	40X6696 запросить цену →	TTM tray 4 media feeder
2	40X6834 запросить цену →	TTM tray 4 feeder lower guide
3	40X0727 запросить цену →	датчик (TTM tray 4 feedout)
4	40X6871 запросить цену →	TTM tray 4 feeder upper guide
5	40X6883 запросить цену →	TTM tray 4 feeder sensor cable
6	40X6896 запросить цену →	TTM tray 4 feeder motor cable
7	40X6697 запросить цену →	TTM tray 4 media transport 7-37 Parts catalog

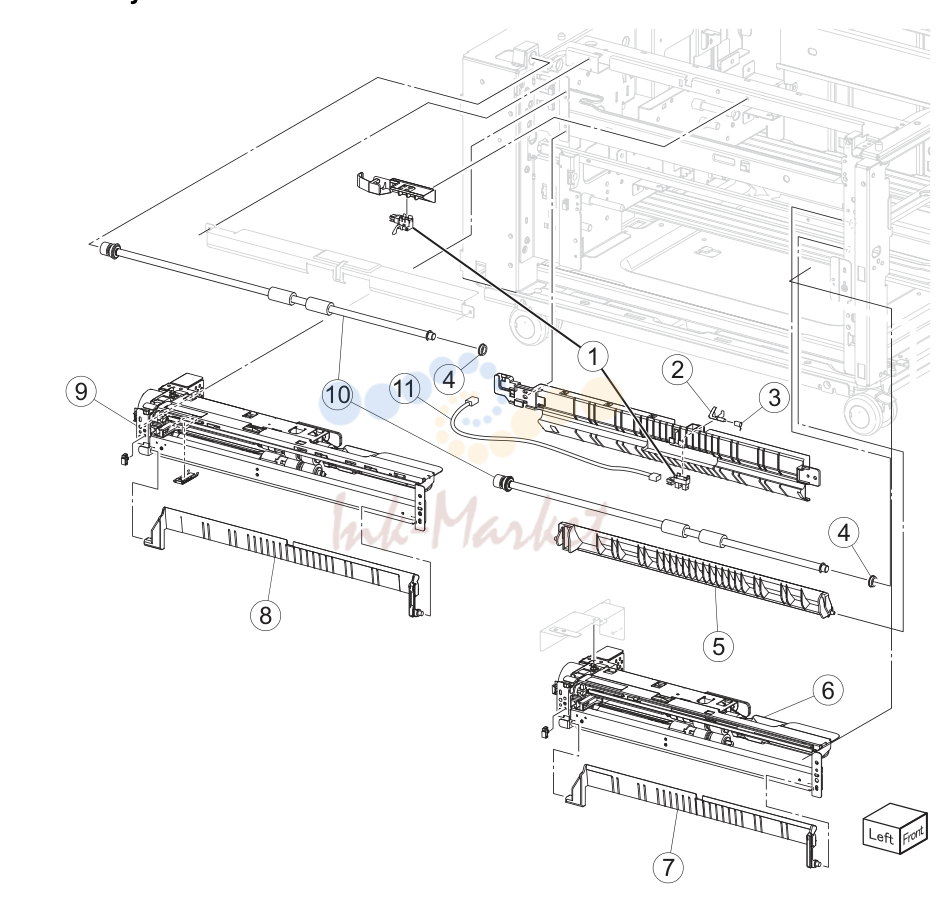

TTM media feed 2

№	Артикул	Наименование
1	40X7334 запросить цену →	датчик (tray module feed out) Next
1	40X3688 запросить цену →	датчик (TTM tray 3 feed out)
2	40X7336 запросить цену →	TTM tray 3 feed-out actuator
3	40X7337 запросить цену →	TTM actuator spring Go Back
4	40X3915 запросить цену →	Bearing
5	40X7341 запросить цену →	TTM tray 4 media turn guide
6	40X7340 запросить цену →	TTM tray 3 feeder
7	40X6699 запросить цену →	TTM tray 3 media turn guide
8	40X6663 запросить цену →	1TM/3TM/TTM media turn guide
9	40X6662 запросить цену →	3TM/TTM media feeder
10	40X6677 запросить цену →	лоток module transport roller
11	40X7338 запросить цену →	TTM tray 3 feed out sensor cable 7-39 Parts catalog

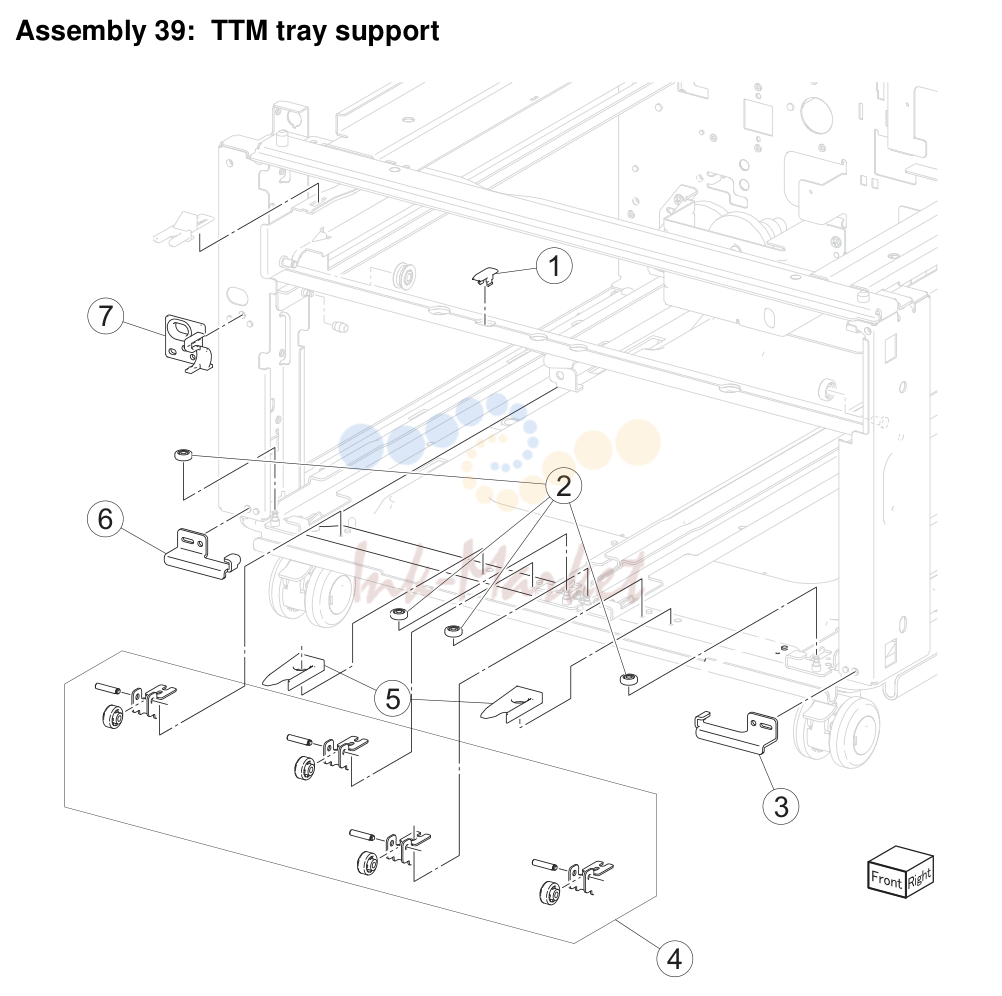

TTM tray support

№	Артикул	Наименование
1	40X7342 запросить цену →	TTM tray spacer
2	40X7344 запросить цену →	TTM tray side roller
3	40X7347 запросить цену →	TTM tray 4 lock
4	40X7343 запросить цену →	TTM tray 3/4 tray roller
5	40X7348 запросить цену →	TTM tray 3/4 stopper
6	40X7346 запросить цену →	TTM tray 3 lock
7	40X7345 запросить цену →	TTM upper stopper 7-41 Parts catalog

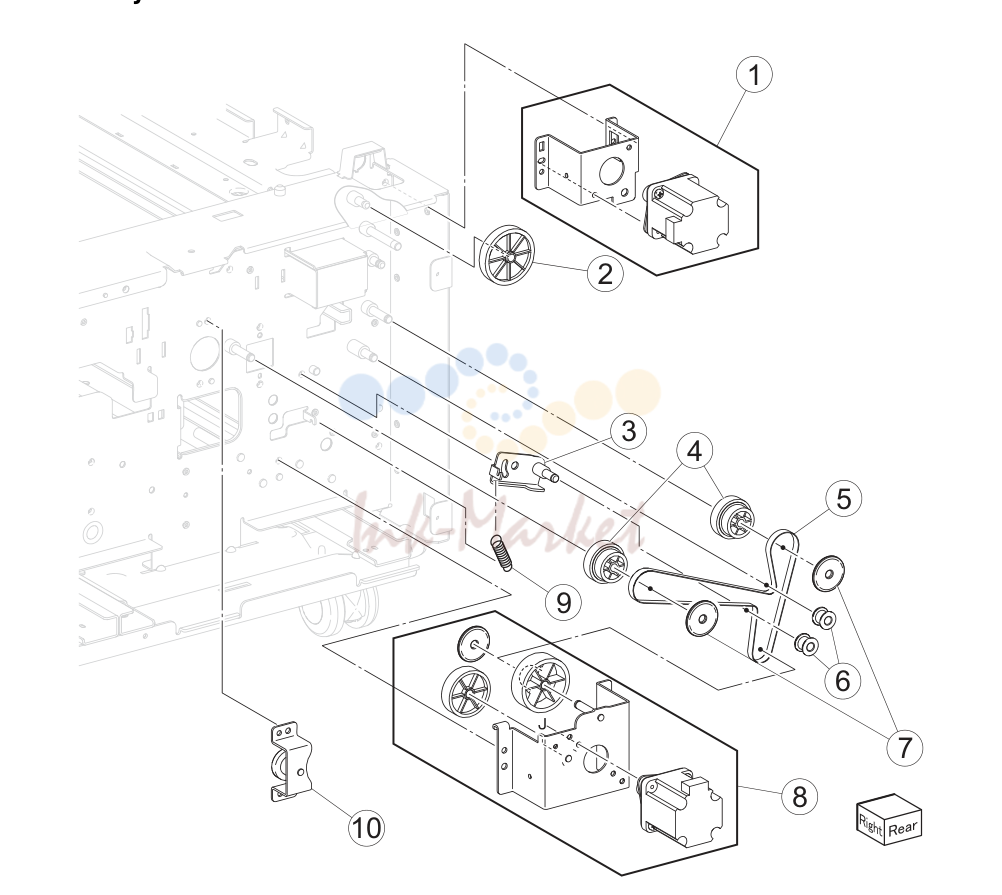

TTM drive 2

№	Артикул	Наименование
1	40X6704 запросить цену →	TTM upper transport motor
2	40X7355 запросить цену →	TTM gear 52T
3	40X7361 запросить цену →	TTM tension bracket
4	40X7357 запросить цену →	TTM drive gear
5	40X7359 запросить цену →	TTM drive belt
6	40X7358 запросить цену →	TTM idler pulley
7	40X7356 запросить цену →	TTM drive flange
8	40X6703 запросить цену →	TTM lower transport motor
9	40X7360 запросить цену →	пружина
10	40X7363 запросить цену →	TTM tray 4 drive gear 7-43 Parts catalog

TTM covers

№	Артикул	Наименование
1	40X6683 запросить цену →	Docking screw
2	40X6688 запросить цену →	лоток module top cover
3	40X6690 запросить цену →	лоток module left cover
4	40X6685 запросить цену →	1TM/TTM/3TM locking caster
5	40X6583 запросить цену →	1TM/TTM/3TM caster screw
6	40X6681 запросить цену →	1TM/TTM/3TM foot side cover
7	40X6686 запросить цену →	1TM/TTM/3TM non-locking caster
8	40X6680 запросить цену →	1TM/TTM/3TM adjuster foot
9	40X6682 запросить цену →	1TM/TTM/3TM foot rear cover
10	40X6687 запросить цену →	лоток module rear cover
11	40X6691 запросить цену →	лоток module right cover
12	40X6684 запросить цену →	1TM/TTM/3TM docking bracket 7-45 Parts catalog

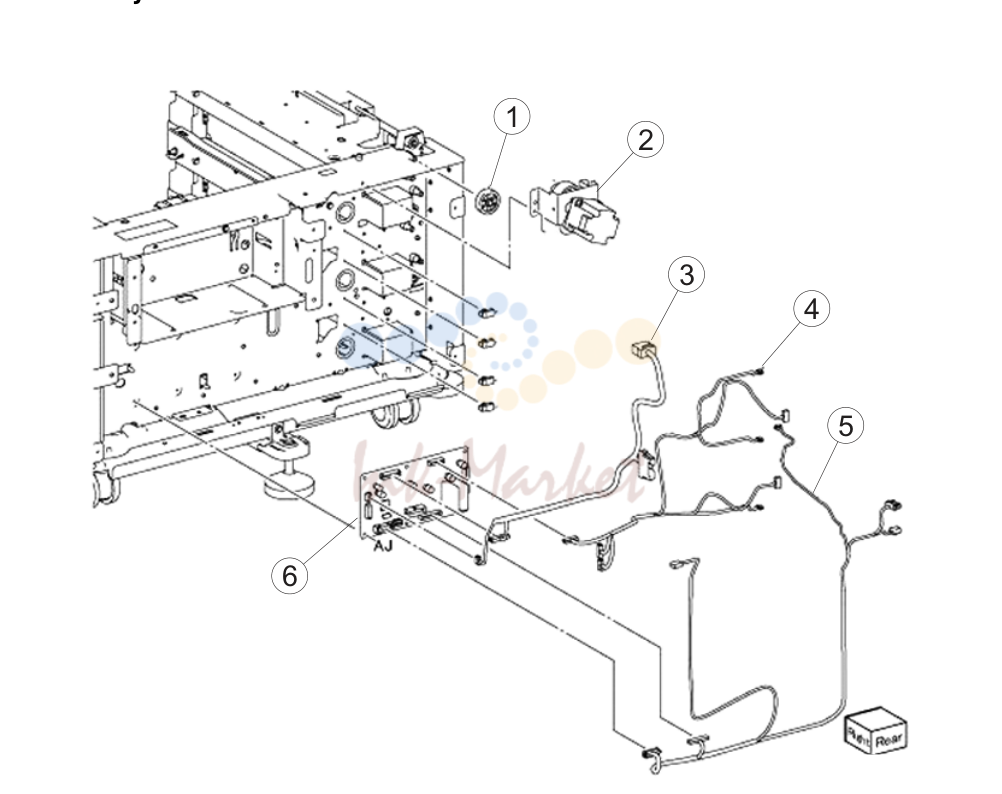

1TM cables

№	Артикул	Наименование
1	40X6668 запросить цену →	3TM 34T gear
2	40X6674 запросить цену →	лоток module upper transport motor
3	40X7370 запросить цену →	1TM interface cable
4	40X7369 запросить цену →	1TM motor cable
5	40X7368 запросить цену →	1TTM sensor cable
6	40X6667 запросить цену →	1TM/3TM/TTM controller PCBA 7-47 Parts catalog

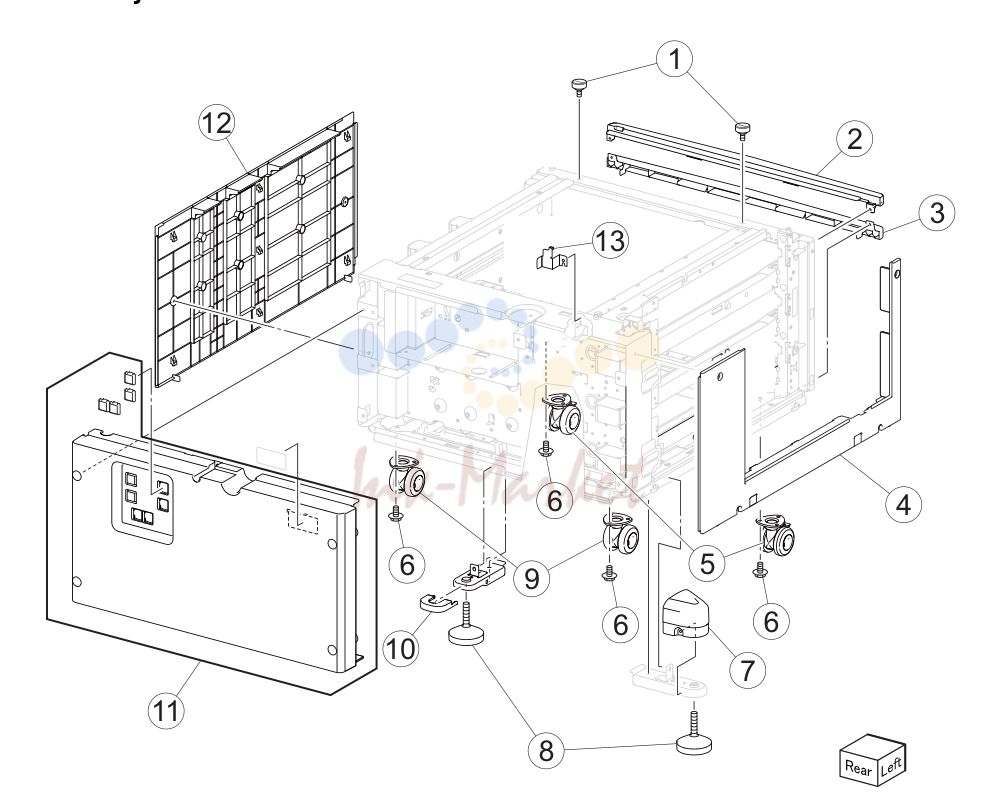

1TM covers

№	Артикул	Наименование
1	40X6683 запросить цену →	Docking screw
2	40X6688 запросить цену →	лоток module top cover
3	40X6689 запросить цену →	лоток module bottom cover
4	40X6690 запросить цену →	лоток module left cover
5	40X6685 запросить цену →	1TM/TTM/3TM locking caster
6	40X6583 запросить цену →	1TM/TTM/3TM caster screw
7	40X6681 запросить цену →	1TM/TTM/3TM foot side cover
8	40X6680 запросить цену →	1TM/TTM/3TM adjuster foot
9	40X6686 запросить цену →	1TM/TTM/3TM non-locking caster
10	40X6682 запросить цену →	1TM/TTM/3TM foot rear cover
11	40X6687 запросить цену →	лоток module rear cover
12	40X6691 запросить цену →	лоток module right cover
13	40X6684 запросить цену →	1TM/TTM/3TM docking bracket 7-49 Parts catalog

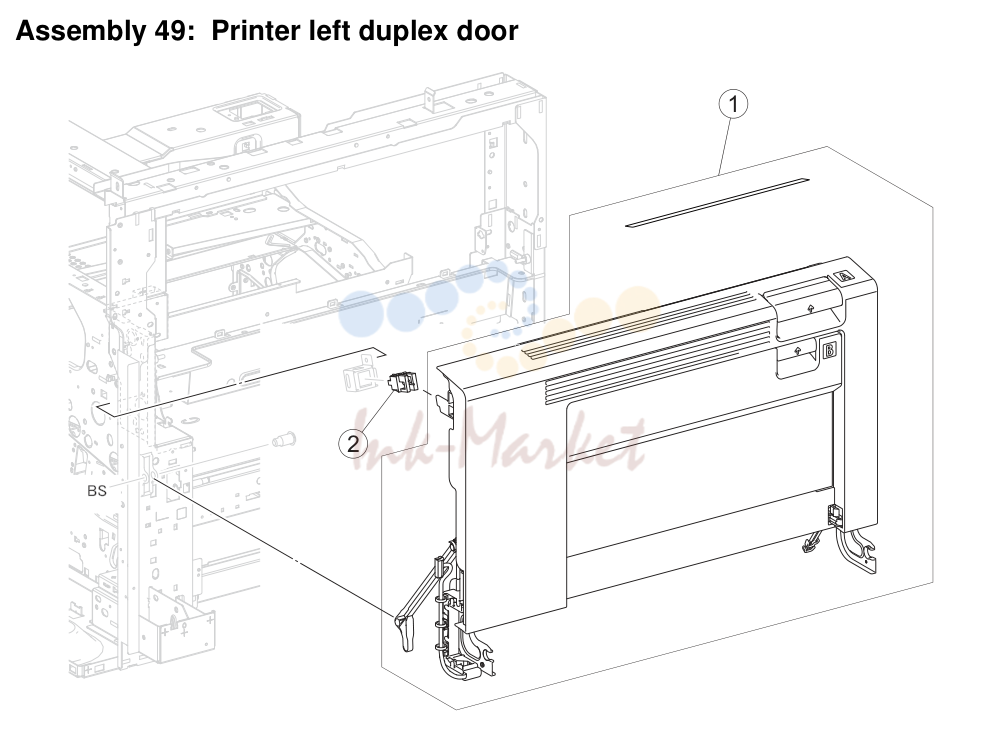

Printer left duplex door

№	Артикул	Наименование
1	40X7372 запросить цену →	Printer left duplex door в сборе
2	40X6710 запросить цену →	датчик (printer left duplex door interlock) 7-51 Parts catalog

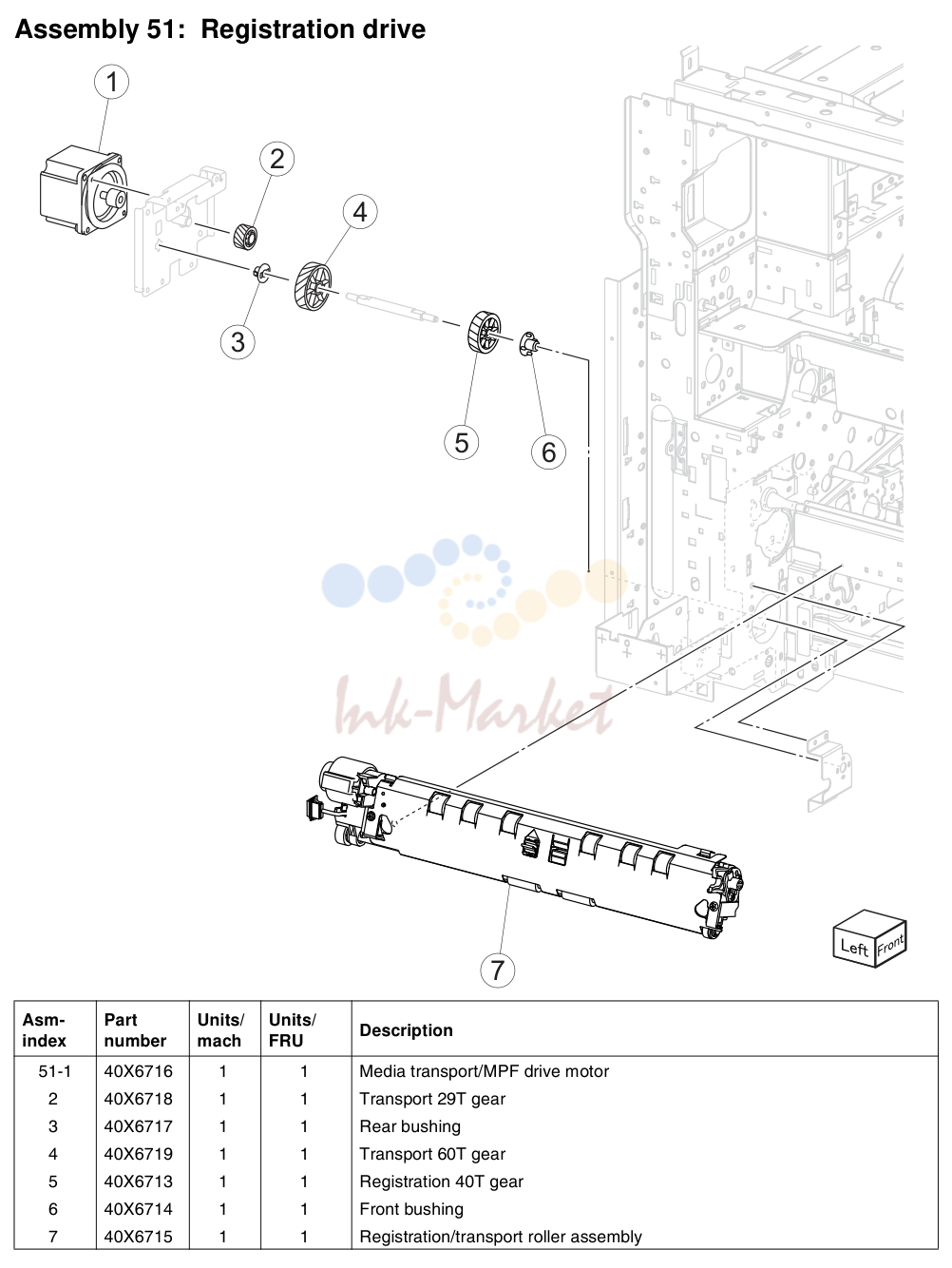

Registration drive

№	Артикул	Наименование
1	40X6716 запросить цену →	Media transport/MPF drive motor
2	40X6718 запросить цену →	Transport 29T gear
3	40X6717 запросить цену →	задний bushing
4	40X6719 запросить цену →	Transport 60T gear
5	40X6713 запросить цену →	Registration 40T gear
6	40X6714 запросить цену →	передний bushing
7	40X6715 запросить цену →	Registration/transport roller в сборе 7-53 Parts catalog

реверс-привод 2

№	Артикул	Наименование
1	40X7472 запросить цену →	нижний redrive shaft в сборе
2	40X6725 запросить цену →	нижний redrive shift motor в сборе 7-55 Parts catalog

Electrical 1

№	Артикул	Наименование
1	40X6728 запросить цену →	Controller cooling fan
2	40X6729 запросить цену →	Suction fan
3	40X6733 запросить цену →	Suction fan duct
4	40X6732 запросить цену →	HCF interface contact
5	40X6730 запросить цену →	верхний printer engine PCBA
6	40X6731 под заказ	нижний engine PCBA
7	40X7500 запросить цену →	RIP card PCBA (MFP)
8	40X7464 запросить цену →	Bridge PCBA (MFP) 7-57 Parts catalog

Electrical 3

№	Артикул	Наименование
1	40X6739 запросить цену →	LVPS front fan guide
2	40X6762 запросить цену →	LVPS PCBA
3	40X6738 запросить цену →	Main power switch
4	40X6710 запросить цену →	датчик (printer right front door interlock)
5	40X6740 запросить цену →	датчик (Image calibration)
6	40X6761 запросить цену →	передний door sensor 7-59 Parts catalog

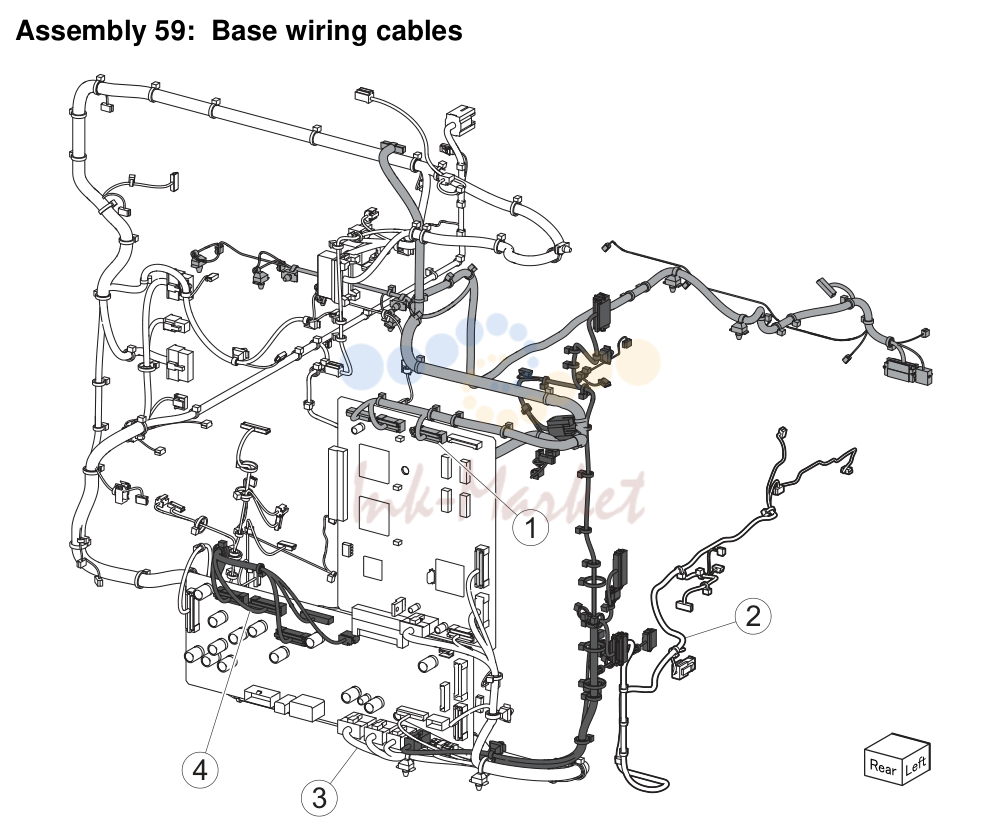

Base wiring cables

№	Артикул	Наименование
1	40X6766 запросить цену →	Base wiring top cable
2	40X6764 запросить цену →	Base left wiring cable
3	40X6765 запросить цену →	Base right wiring cable
4	40X6767 запросить цену →	Base wiring bottom cable 7-61 Parts catalog

Printer covers 2

№	Артикул	Наименование
1	40X6772 запросить цену →	Standard bin insert
2	40X6774 запросить цену →	Printer top cover
3	40X6779 запросить цену →	Internal top cover (MFP)
4	40X6777 запросить цену →	левый upper cover (MFP)
5	40X6776 запросить цену →	левый rear lower cover
6	40X6775 запросить цену →	левый rear upper cover (MFP)
7	40X7764 запросить цену →	верхний internal bin
8	40X6780 запросить цену →	Internal rear cover (MFP) 7-63 Parts catalog

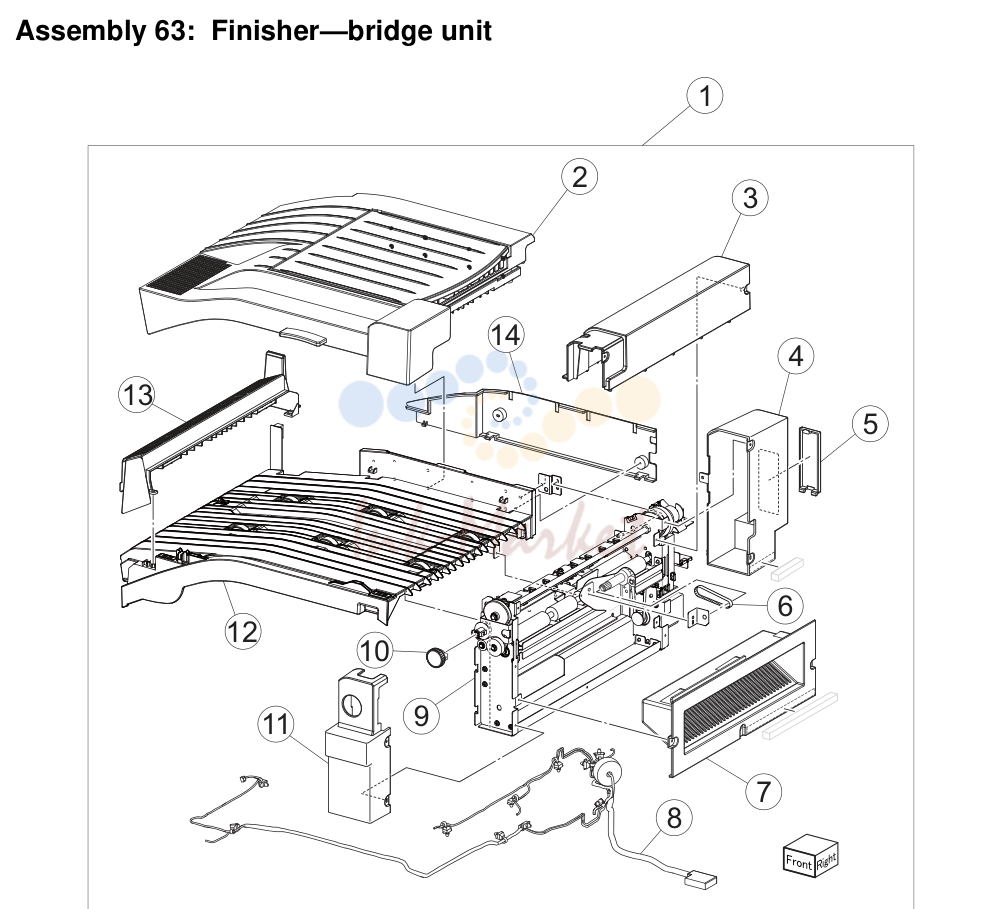

Finisher—bridge unit

№	Артикул	Наименование
1	40X6826 запросить цену →	Bridge unit
2	40X6838 запросить цену →	Bridge top door в сборе
3	40X6836 запросить цену →	Bridge decurler top cover
4	40X6833 запросить цену →	Bridge decurler rear cover
5	40X7405 запросить цену →	Connector cover
6	40X6830 запросить цену →	Bridge unit small belt
7	40X6835 запросить цену →	Bridge decurler right cover
8	40X6837 запросить цену →	Bridge interface cable
9	40X6829 запросить цену →	Bridge media exit transport
10	40X6827 запросить цену →	Clutch knob
11	40X6831 запросить цену →	Bridge front cover 7-65 Parts catalog

Finisher—bridge top door в сборе

№	Артикул	Наименование
1	40X0918 под заказ	верхний media exit pinch roll
2	40X6839 запросить цену →	Bridge unit top door spring 7-67 Parts catalog

Finisher—media drive 2

№	Артикул	Наименование
1	40X6847 запросить цену →	Bridge decurler cam
2	40X6848 запросить цену →	Bridge decurler cam clutch
3	40X3917 запросить цену →	датчик flag
4	40X0825 запросить цену →	A) датчик (decurler cam HP) B) датчик (decurler cover interlock)
5	40X1388 запросить цену →	Bearing
6	40X6111 запросить цену →	Bridge one way gear
7	40X6850 запросить цену →	Bridge gear 18T
8	40X6851 запросить цену →	Bridge gear 16T
9	40X6849 запросить цену →	Bridge knob gear 18T 7-69 Parts catalog

Finisher—covers and front door

№	Артикул	Наименование
1	40X7415 запросить цену →	Finisher front door в сборе
2	40X7414 запросить цену →	верхний media bin front cover
3	40X0840 запросить цену →	датчик (finisher front door interlock)
4	40X7470 запросить цену →	пружина
5	40X3932 запросить цену →	Finisher dock plate
6	40X7475 запросить цену →	Finisher grounding plate
7	40X7474 запросить цену →	Finisher docking bracket 7-71 Parts catalog

Finisher—stacker bin lift

№	Артикул	Наименование
1	40X4043 запросить цену →	Finisher right lift carriage в сборе
2	40X4040 запросить цену →	Finisher left lift carriage в сборе
3	40X7421 запросить цену →	датчик (stacker bin level F)
4	40X0849 запросить цену →	Stacker slip clutch pulley kit includes: • Pulley 18T (3) • Slip clutch pulley 18T • Slip clutch gear 24T • пружина • Washer
5	40X0852 запросить цену →	Bearing
6	40X0850 запросить цену →	датчик (stacker bin level encoder)
7	40X7477 запросить цену →	Stacker bin lift motor 7-73 Parts catalog

Finisher—stapler

№	Артикул	Наименование
1	40X7561 запросить цену →	Complete stapler
2	40X6867 запросить цену →	Stapler harness
3	40X4050 запросить цену →	Stapler carriage
4	40X7339 запросить цену →	Stapler transport motor
5	40X0872 запросить цену →	Stapler carriage rack gear
6	40X7423 запросить цену →	Stapler unit cover
7	40X0866 запросить цену →	Staple cartridge
8	40X0867 запросить цену →	Stapler unit в сборе 7-75 Parts catalog

Finisher—eject and compiler unit

№	Артикул	Наименование
1	40X6886 запросить цену →	Media compiler guide
2	40X6881 запросить цену →	Eject shaft paddle
3	40X6880 запросить цену →	Eject shaft roll
4	40X1388 запросить цену →	Bearing
5	40X0888 запросить цену →	Bushing
6	40X0889 запросить цену →	Media eject gear
7	40X4062 запросить цену →	Media eject clamp clutch
8	40X6884 запросить цену →	Eject shaft actuator
9	40X0825 запросить цену →	датчик (media eject shaft HP)
10	40X6885 запросить цену →	Eject shaft roll motor 7-77 Parts catalog

Finisher—upper drive

№	Артикул	Наименование
1	40X6893 запросить цену →	левый upper exit nip roll
2	40X6894 запросить цену →	правый upper exit nip roll
3	40X0893 запросить цену →	датчик (upper media exit)
4	40X6892 запросить цену →	верхний exit sensor cable
5	40X0926 запросить цену →	верхний media transport roll drive pulley/gear 20/20T
6	40X0927 запросить цену →	верхний media exit roll drive gear 20T
7	40X7429 запросить цену →	Finisher upper bin vertical cover
8	40X0908 запросить цену →	датчик (upper media bin full)
9	40X7428 запросить цену →	верхний bin full sensor cable
10	40X6891 запросить цену →	верхний media exit roll 7-79 Parts catalog

Finisher—buffer and entrance drive

№	Артикул	Наименование
1	40X7538 запросить цену →	нижний pinch guide roller Next
2	40X4149 запросить цену →	Buffer diverter gate
3	40X0893 запросить цену →	датчик (buffer path)
4	40X7430 запросить цену →	Buffer path sensor cable Go Back
5	40X0905 запросить цену →	Buffer roll
6	40X6875 запросить цену →	Buffer pinch guide в сборе
7	40X0909 запросить цену →	Finisher media entrance roll
8	40X7478 запросить цену →	Finisher entrance sensor cable
9	40X0908 запросить цену →	датчик (finisher media entrance)
10	40X6895 запросить цену →	Media entrance pinch guide
11	40X0910 запросить цену →	Stepper motor
12	40X0912 запросить цену →	ремень idler pulley • пружина • ремень tensioner bracket
13	40X0888 запросить цену →	Bushing
14	40X0911 запросить цену →	ремень entrance/paddle 31.6 cm
15	40X6897 запросить цену →	Diverter solenoid
16	40X0914 запросить цену →	Media entrance roll drive pulley 20T
17	40X0913 запросить цену →	Ball bearing 6 mm
19	40X0915 запросить цену →	Buffer roll drive gear 46T
20	40X4083 запросить цену →	Diverter solenoid link
21	40X7522 запросить цену →	Finisher diverter gate
22	40X4070 запросить цену →	Buffer solenoid link
23	40X6898 запросить цену →	Buffer solenoid 7-81 Parts catalog

Finisher—electronics

№	Артикул	Наименование
1	40X3969 запросить цену →	Bridge PCBA
2	40X3970 запросить цену →	Bridge unit connect cable в сборе
3	40X0933 запросить цену →	Bridge interface card cable
4	40X6902 запросить цену →	Finisher controller PCBA
5	40X4412 запросить цену →	Finisher interface cable
6	40X6904 запросить цену →	Finisher AC filter PCBA
7	40X6903 запросить цену →	Finisher power cable
8	40X7521 запросить цену →	Finisher LVPS PCBA
9	40X7431 запросить цену →	Finisher LVPS cable 7-83 Parts catalog

Booklet maker 1

№	Артикул	Наименование
1	40X7479 запросить цену →	Booklet diverter gate
2	40X6899 запросить цену →	Booklet path roll
3	40X7519 запросить цену →	Booklet pinch guide 7-85 Parts catalog

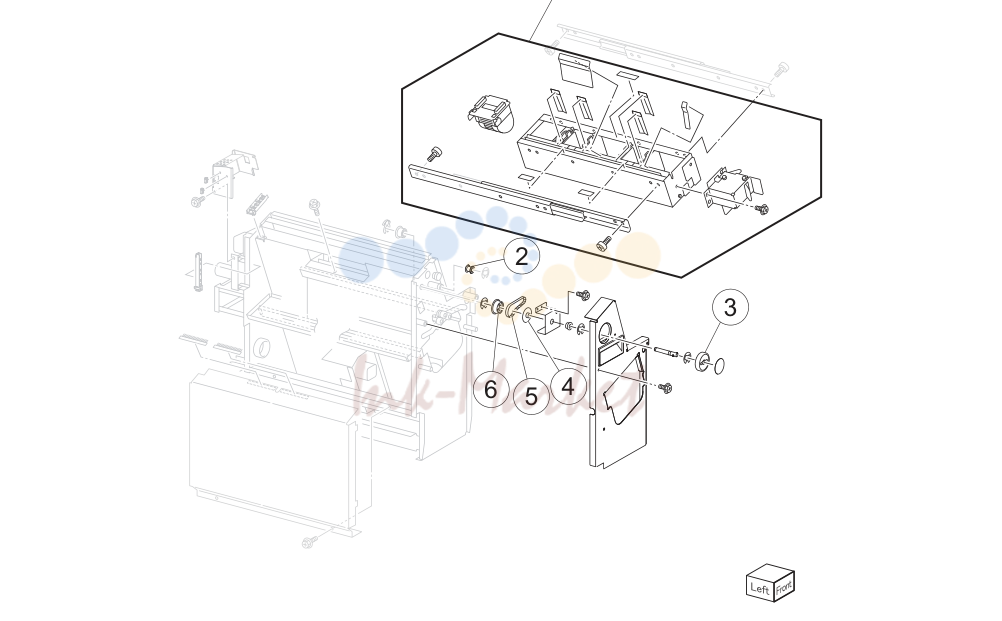

Booklet maker 3

№	Артикул	Наименование
1	40X7486 запросить цену →	Booklet stapler unit в сборе
2	40X7488 запросить цену →	Pulley
3	40X7485 запросить цену →	Booklet knob
4	40X7484 запросить цену →	ремень flange
5	40X7432 запросить цену →	Booklet front drive belt
6	40X6916 запросить цену →	Booklet gear 31T 7-87 Parts catalog

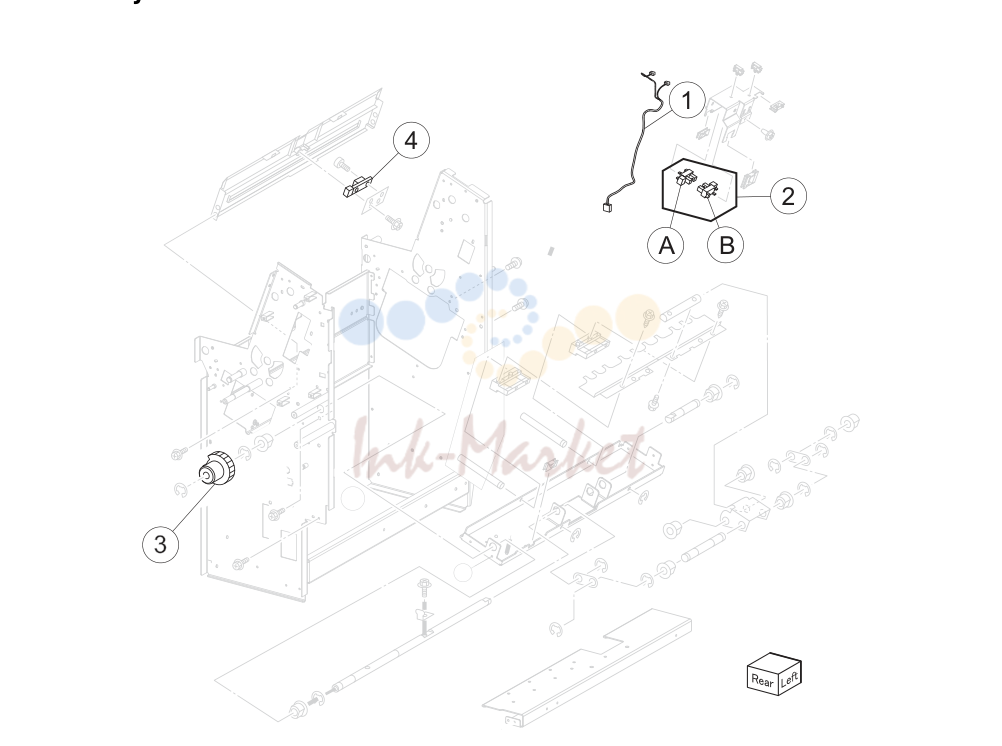

Booklet maker 5

№	Артикул	Наименование
1	40X7491 запросить цену →	Booklet knife HP sensor cable в сборе
2	40X0825 запросить цену →	A) датчик (booklet knife folding) B) датчик (booklet knife HP)
3	40X3999 запросить цену →	Booklet knife sector drive gear 42T
4	40X0921 запросить цену →	датчик (booklet media entrance) 7-89 Parts catalog

Booklet maker 7

№	Артикул	Наименование
1	40X4008 запросить цену →	шестерня 18T
2	40X4006 запросить цену →	шестерня 16T
3	40X4007 запросить цену →	Booklet folding roll drive gear 38/18T
4	40X7523 запросить цену →	шестерня 16T
5	40X4010 запросить цену →	шестерня 37T
6	40X4004 запросить цену →	шестерня pulley 20/25T
7	40X4005 запросить цену →	Booklet exit roll drive belt 7-91 Parts catalog

Booklet maker 9

№	Артикул	Наименование
1	40X7497 запросить цену →	Booklet fold solenoid
2	40X7524 запросить цену →	Booklet rear gear bracket
3	40X4019 запросить цену →	Booklet gear 27/34T
4	40X4024 запросить цену →	шестерня 18/39T
5	40X4015 запросить цену →	Booklet gear 45T
6	40X4017 запросить цену →	Booklet gear 16/44T
7	40X7501 запросить цену →	Booklet sensor interface cable в сборе
8	40X7499 запросить цену →	Booklet motor interface cable в сборе
9	40X7498 запросить цену →	Booklet stapler interface cable в сборе
10	40X4020 запросить цену →	пружина 7-93 Parts catalog

ADF covers and components 1

№	Артикул	Наименование
1	40X6797 запросить цену →	ADF rear cover
2	40X6799 запросить цену →	ADF interface cable
3	40X6800 запросить цену →	ADF controller PCBA
4	40X6801 запросить цену →	ADF media stop
5	40X6798 запросить цену →	ADF front cover
6	40X6796 запросить цену →	ADF main drive sub в сборе 7-95 Parts catalog

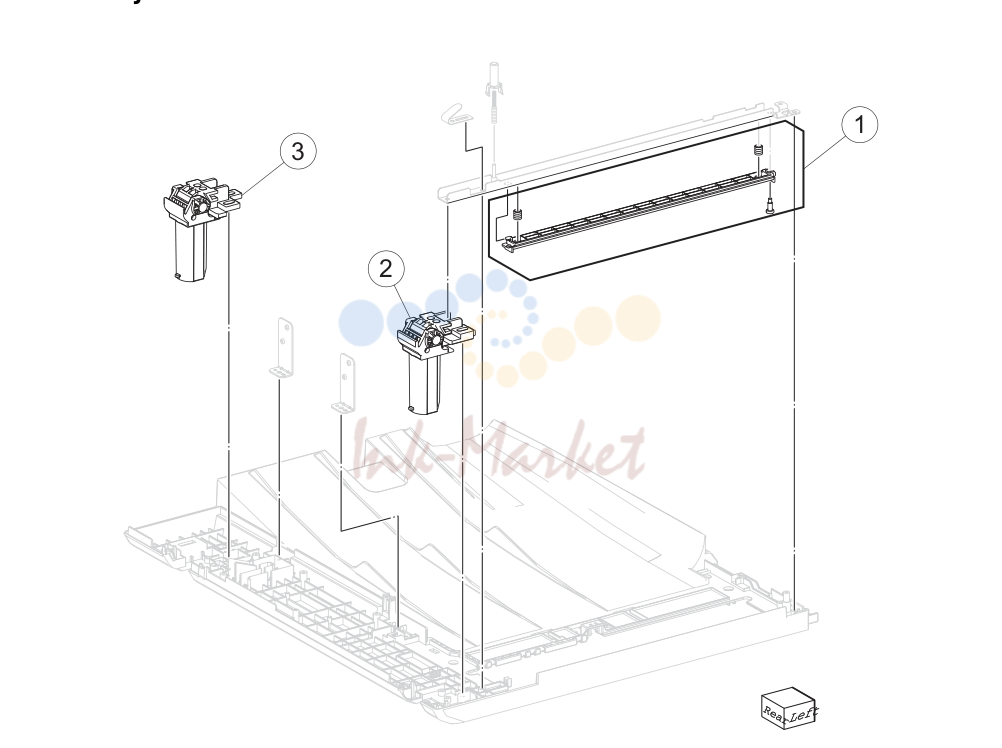

ADF base

№	Артикул	Наименование
1	40X6804 запросить цену →	ADF scan pad
2	40X6802 запросить цену →	ADF left hinge
3	40X6803 запросить цену →	ADF right hinge 7-97 Parts catalog

ADF sensors 1

№	Артикул	Наименование
1	40X7403 запросить цену →	A) датчик (ADF document set) B) датчик (ADF feed out)
2	40X7401 запросить цену →	ADF document set solenoid
3	40X7400 запросить цену →	ADF nip release lever
4	40X6818 запросить цену →	пружина
5	40X7402 запросить цену →	ADF nip release link
6	40X6817 запросить цену →	ADF nip release solenoid
7	40X6816 запросить цену →	ADF diverter gate solenoid 7-99 Parts catalog

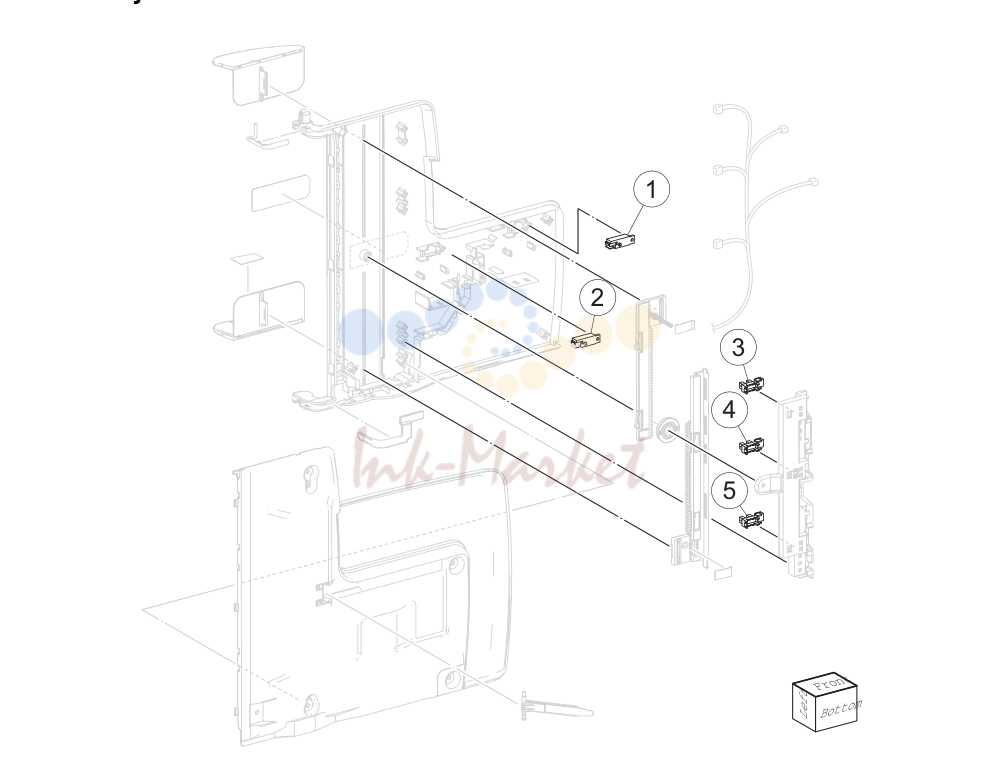

ADF sensors 3

№	Артикул	Наименование
1	40X3892 запросить цену →	датчик (document tray length 2)
3	40X7403 запросить цену →	датчик (ADF document tray width 1)

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
