Lexmark Optra / W810 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

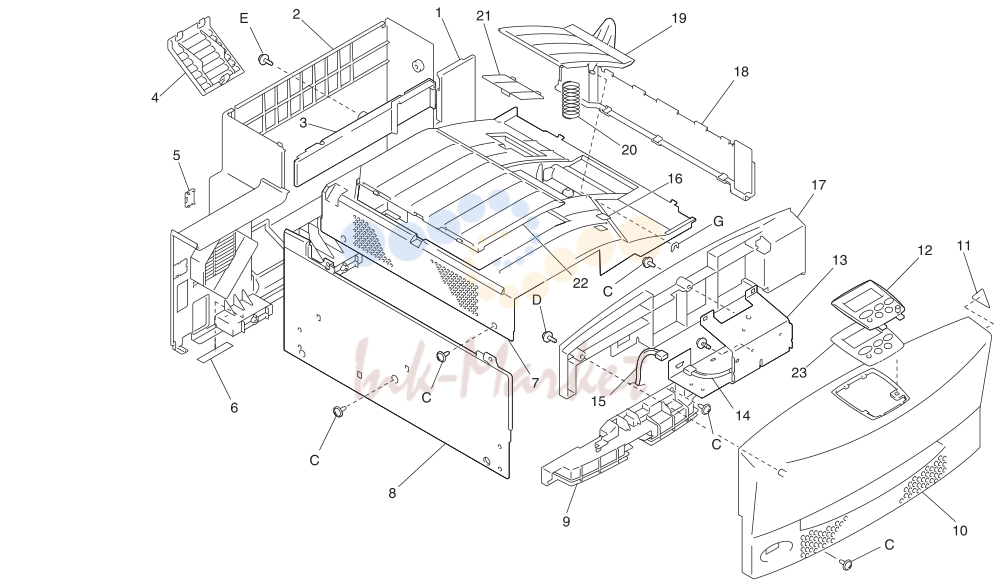

Printer Housing

Printer Housing

№АртикулНаименование
112G2001 запросить цену →крышка
12G2002 запросить цену →задний крышка
12G2003 запросить цену →крышка
12G2004 запросить цену →крышка
12G2005 запросить цену →крышка
12G2006 запросить цену →Seal
12G2007 запросить цену →Top крышка
12G2008 запросить цену →правый крышка
12G2009 запросить цену →Handle
12G2010 запросить цену →передний крышка
12G2011 запросить цену →Label
12G2012 запросить цену →крышка
12G2013 запросить цену →Shield Plate
12G2014 запросить цену →Harness
12G2015 запросить цену →Harness
12G2016 запросить цену →Seal
12G2017 запросить цену →крышка
12G2018 запросить цену →крышка
12G2019 запросить цену →лоток
12G2020 запросить цену →Pressure пружина
12G2021 запросить цену →крышка
12G2022 запросить цену →крышка
12G3520 запросить цену →Operator Control Panel
12G3402 запросить цену →
12G3403 запросить цену →
12G3404 запросить цену →
12G3406 запросить цену →Parts Catalog

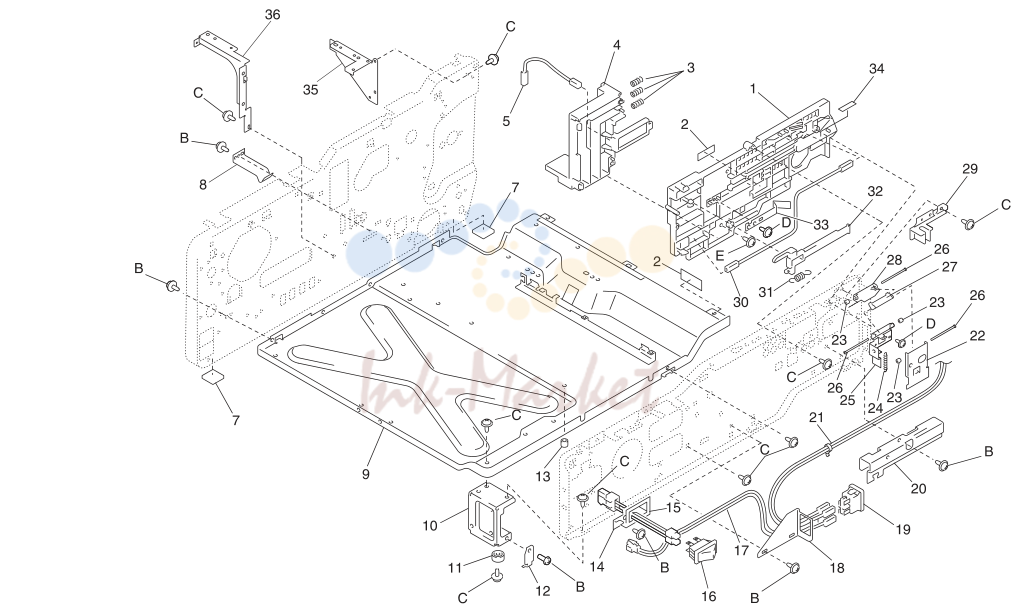

Printer Frames (A)

Printer Frames (A)

№АртикулНаименование
112G2031 запросить цену →Holder Asm
12G2032 запросить цену →Label High Voltage
12G2033 запросить цену →Pressure пружина
12G2034 запросить цену →Holder Asm
12G2035 запросить цену →Harness
12G2037 запросить цену →Rubber Foot
12G2038 запросить цену →Plate пружина
12G2039 запросить цену →Base рама
12G2040 запросить цену →рама
12G2041 запросить цену →Rubber Foot
12G2042 запросить цену →Holder
12G2043 запросить цену →Collar
12G2044 запросить цену →кронштейн
12G2045 запросить цену →Harness
12G2046 запросить цену →Switch, Power, S1 Main SW
12G2047 запросить цену →Harness
12G2048 запросить цену →кронштейн
12G2049 запросить цену →Switch, SW# Interlock S3 правый Side Door
12G2050 запросить цену →направляющая Plate
12G2051 запросить цену →Harness
12G2052 запросить цену →Lever
12G2053 запросить цену →Retaining Ring
12G2054 запросить цену →Tension пружина
12G2055 запросить цену →кронштейн
12G2056 запросить цену →Shaft
12G2057 запросить цену →Joint
12G2058 запросить цену →Lever
12G2059 запросить цену →направляющая
12G2060 запросить цену →Harness
12G2061 запросить цену →Tension пружина
12G2062 запросить цену →Lever
12G2063 запросить цену →Plate пружина Parts Catalog

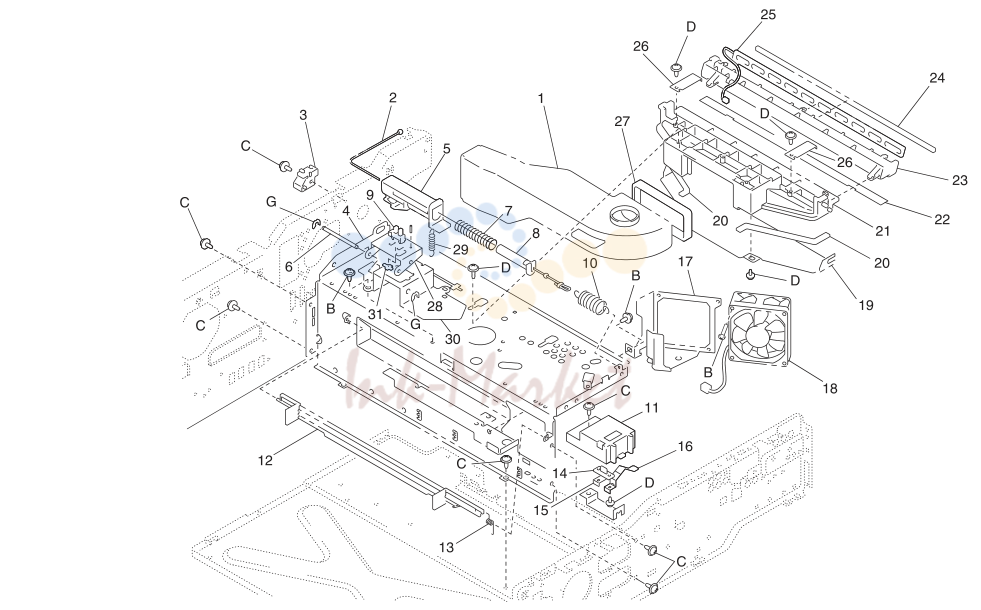

Printer Frames (B)

Printer Frames (B)

№АртикулНаименование
112G2073 запросить цену →Duct
12G2074 запросить цену →Wire, Paper подача Door
12G2075 запросить цену →направляющая
12G2076 запросить цену →рама
12G2077 запросить цену →Flange, Paper подача Door
12G2078 запросить цену →Shaft
12G2079 запросить цену →Pressure пружина, PF Door
12G2080 запросить цену →Flange, PF Door
12G2081 запросить цену →Photo Interrupter, PC12 Exit Full
12G2082 запросить цену →Tension пружина, PF Door
12G2083 запросить цену →Holder
12G2084 запросить цену →Shutter
12G2085 запросить цену →Torsion пружина
12G2324 запросить цену →PW Board-R, PWB-R2, Resistor Board
12G2086 запросить цену →Ground Plate
12G2087 запросить цену →Ground Plate
12G2088 запросить цену →кронштейн
12G2089 запросить цену →вентилятор мотор, M9 Image/PC картридж
12G2090 запросить цену →Duct
12G2091 запросить цену →Seal
12G2092 запросить цену →Duct
12G2093 запросить цену →Seal
12G2094 запросить цену →Holder
12G2095 запросить цену →Seal
12G2096 запросить цену →Lamp, Erase (LA1)
12G2097 запросить цену →Plate пружина
12G2098 запросить цену →Seal
12G2099 запросить цену →кронштейн
12G2100 запросить цену →Tension пружина
12G2101 запросить цену →кронштейн
12G2102 запросить цену →Stopper Parts Catalog

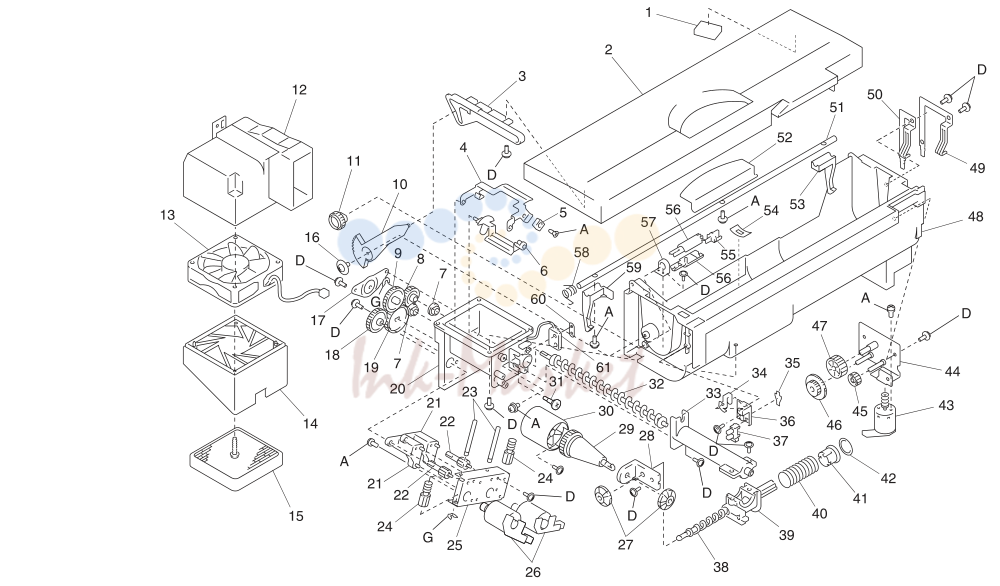

Printer Hopper

Printer Hopper

№АртикулНаименование
112G2105 запросить цену →Cushion
12G2106 запросить цену →крышка
12G2107 запросить цену →направляющая
12G2108 запросить цену →Detecting Plate
12G2109 запросить цену →Magnet
12G2110 запросить цену →Scraper Plate
12G2111 запросить цену →Bushing
12G2112 запросить цену →шестерня 29t
12G2113 запросить цену →шестерня 37t
12G2114 запросить цену →Lever
12G2115 запросить цену →шестерня 26t
12G2116 запросить цену →Duct
12G2089 запросить цену →вентилятор мотор, M8 Ozone
12G2117 запросить цену →крышка
12G3425 запросить цену →перенос Ozone BM (includes ozone filter and transfer unit)
12G2119 запросить цену →Screw
12G2120 запросить цену →Set Plate
12G2121 запросить цену →шестерня 39t
12G2122 запросить цену →шестерня 45t
12G2123 запросить цену →Housing
12G2124 запросить цену →Bushing
12G2125 запросить цену →шестерня 20t
12G2126 запросить цену →Shaft
12G2127 запросить цену →Worm шестерня
12G2128 запросить цену →кронштейн
12G2129 запросить цену →PWB-мотор, M7(sub-hopper), M6(main hopper)
12G2130 запросить цену →шестерня 24t
12G2131 запросить цену →Bushing
12G2132 запросить цену →шестерня 30t
12G2133 запросить цену →Holder
12G2134 запросить цену →Shoulder Screw
12G2135 запросить цену →Spiral ролик Parts Catalog

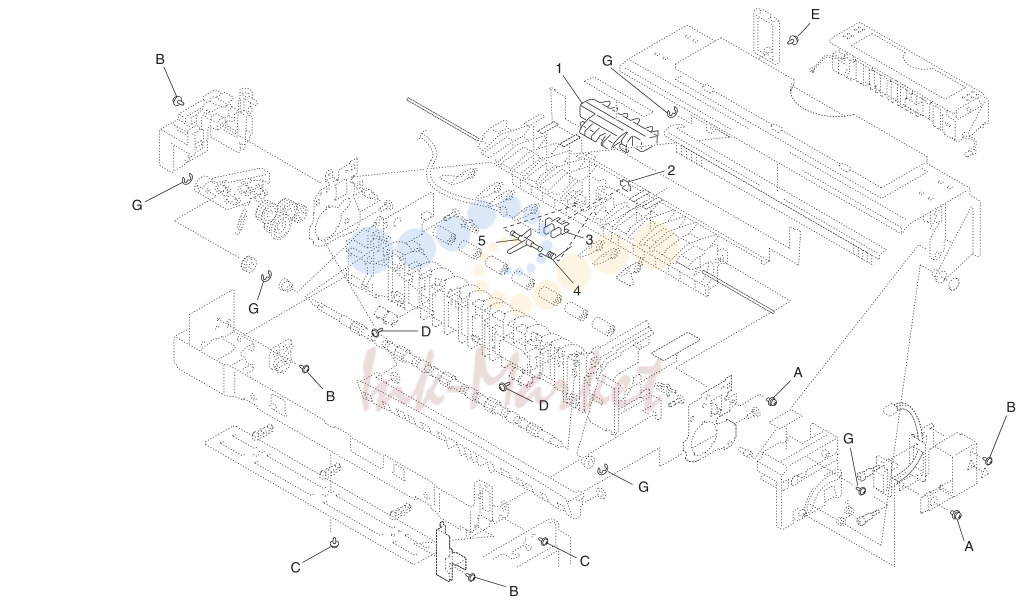

Printer печь (A)

Printer печь (A)

№АртикулНаименование
112G2169 запросить цену →крышка
12G2173 запросить цену →Stopper
12G2081 запросить цену →Photo Interrupter, PC3 Paper Exit
12G2175 запросить цену →Torsion пружина
12G2176 запросить цену →Actuator
12G2221 запросить цену →Fusing Unit, 110V
12G2222 запросить цену →Fusing Unit, 220V
12G3400 запросить цену →
12G3401 запросить цену →
12G3402 запросить цену →
12G3403 запросить цену →
12G3404 запросить цену →
12G3406 запросить цену →Note:Illustrated parts that do not have a callout are for reference only. Parts Catalog

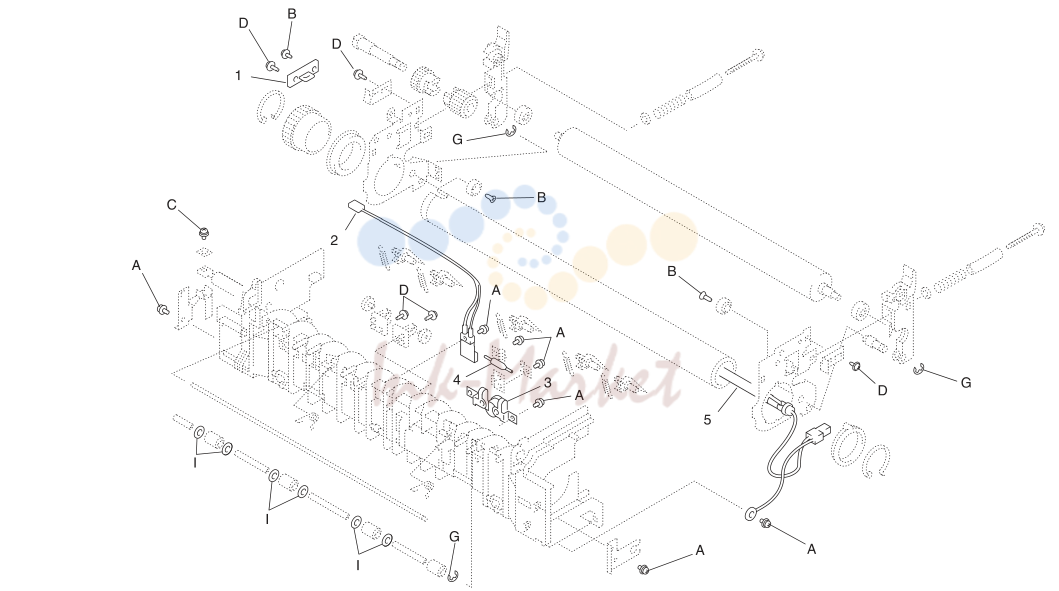

Printer печь (B)

Printer печь (B)

№АртикулНаименование
112G2238 запросить цену →PW Board-R1, печь рама Resistor Board
12G2242 запросить цену →Thermistor, TH2
12G2255 запросить цену →Thermostat, TS1
12G2256 запросить цену →Thermal Fuse, TF1
12G2262 запросить цену →Heater, 110V
12G2263 запросить цену →Heater, 220V
12G3400 запросить цену →
12G3401 запросить цену →
12G3402 запросить цену →
12G3403 запросить цену →
12G3406 запросить цену →
12G3408 запросить цену →Note:Illustrated parts that do not have a callout are for reference only. Parts Catalog

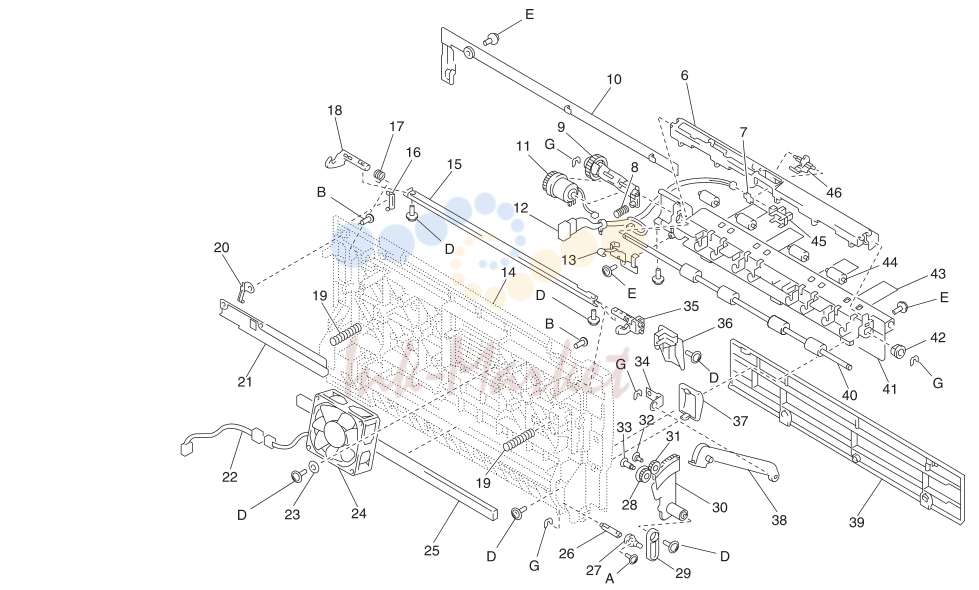

Printer Manual подача

Printer Manual подача

№АртикулНаименование
12G2281 запросить цену →крышка
12G2173 запросить цену →Stopper
12G2282 запросить цену →Pressure пружина
12G2283 запросить цену →Lever Asm
12G2284 запросить цену →крышка
12G2285 запросить цену →Clutch, CL3 Manual подача
12G2286 запросить цену →Harness
12G2287 запросить цену →Ground Plate
12G2288 запросить цену →крышка Asm
12G2289 запросить цену →Lock Plate
12G2021 запросить цену →крышка
12G2290 запросить цену →Torsion пружина
12G2291 запросить цену →Hook
12G2292 запросить цену →Pressure пружина
12G2293 запросить цену →Ground Plate
12G2294 запросить цену →кронштейн
12G2295 запросить цену →Harness
12G2296 запросить цену →Washer
12G2089 запросить цену →вентилятор мотор, M3 Cooling
12G2297 запросить цену →Cushion
12G2298 запросить цену →Shaft
12G2299 запросить цену →Joint
12G2300 запросить цену →шестерня 14t
12G2301 запросить цену →Lever
12G2302 запросить цену →Lever
12G2303 запросить цену →шестерня 14t
12G2304 запросить цену →Shoulder Screw Parts Catalog

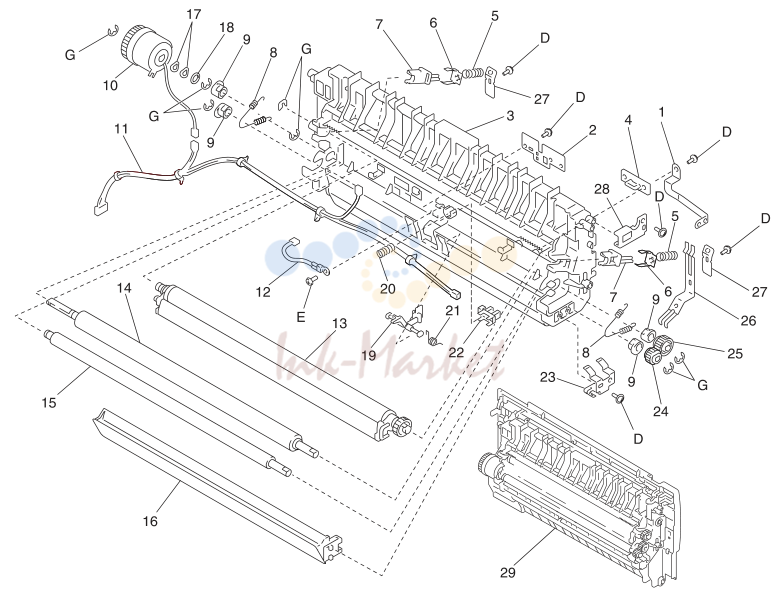

Printer Transport

Printer Transport

№АртикулНаименование
112G2321 запросить цену →Terminal
12G2322 запросить цену →кронштейн
12G2323 запросить цену →Holder Asm
12G2324 запросить цену →PWB-R Resistor Board
12G2325 запросить цену →Pressure пружина
12G2326 запросить цену →Plate пружина
12G2327 запросить цену →Bushing
12G2328 запросить цену →Tension пружина
12G2329 запросить цену →Bushing
12G2330 запросить цену →Clutch, CL1 Transport
12G2331 запросить цену →Harness
12G2332 запросить цену →Thermistor, TH1 Image/PC картридж
12G3425 запросить цену →перенос Ozone BM (includes transfer unit and ozone filter)
12G2334 запросить цену →Conveyor ролик
12G2335 запросить цену →Conveyor ролик
12G2336 запросить цену →Cleaning Pad Asm
12G2337 запросить цену →Wave Washer
12G2338 запросить цену →Washer
12G2339 запросить цену →Actuator
12G2340 запросить цену →Pressure пружина
12G2341 запросить цену →Torsion пружина
12G2081 запросить цену →Photo Interrupter, PC2 Timing
12G2342 запросить цену →Ground Plate
12G2343 запросить цену →шестерня 13t
12G2344 запросить цену →шестерня 18t
12G2345 запросить цену →Terminal
12G2346 запросить цену →Ground Plate
12G2347 запросить цену →Holder
12G2348 запросить цену →Transport Unit
12G3403 запросить цену →
12G3404 запросить цену →
12G3406 запросить цену →Parts Catalog

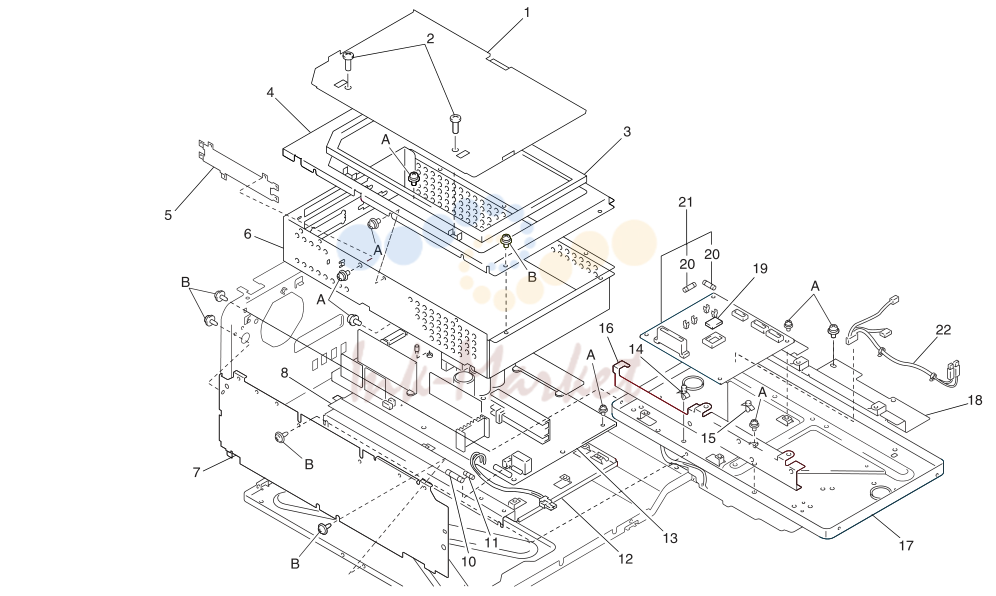

Printer Electrical Components

Printer Electrical Components

№АртикулНаименование
112G2351 запросить цену →Lid
12G2352 запросить цену →Shoulder Screw
12G2353 запросить цену →Shield
12G2354 запросить цену →крышка
12G2355 запросить цену →кронштейн
12G2356 запросить цену →Shield Box
12G2357 запросить цену →Reinforce Plate
12G2358 запросить цену →Label Caution
12G2359 запросить цену →Fuse 3.15A
12G2360 запросить цену →Fuse 15A
12G2361 запросить цену →Fuse 8A
12G2362 запросить цену →Fuse 10A
12G2363 запросить цену →Fuse 6.3A
12G2364 запросить цену →кронштейн
12G2365 запросить цену →Power Supply, 110V, PU1
12G2366 запросить цену →Power Supply, 220V, PU1–below SN 1W856776
12G3457 запросить цену →Power Supply, 220V, PU1–above SN 1W856776
12G3456 запросить цену →Power Supply Resistor, 220V–above SN 1W856776
12G2367 запросить цену →PWB Support 6.4h
12G2368 запросить цену →PWB Support
12G2369 запросить цену →кронштейн
12G2370 запросить цену →Printhead Asm
12G2371 запросить цену →кронштейн -19 1 IC, PWB-A Note: Included on PWB-A board only. Order
12G2373 запросить цену →Fuse 3A
12G2374 запросить цену →PWB-A, Printer Main Engine Board, 110V–all printers; 220V– below SN 1W856776
12G3458 запросить цену →PWB-A, Printer Main Engine Board, 220V–above SN
12G2375 запросить цену →Harness
12G3400 запросить цену →
12G3401 запросить цену →Parts Catalog

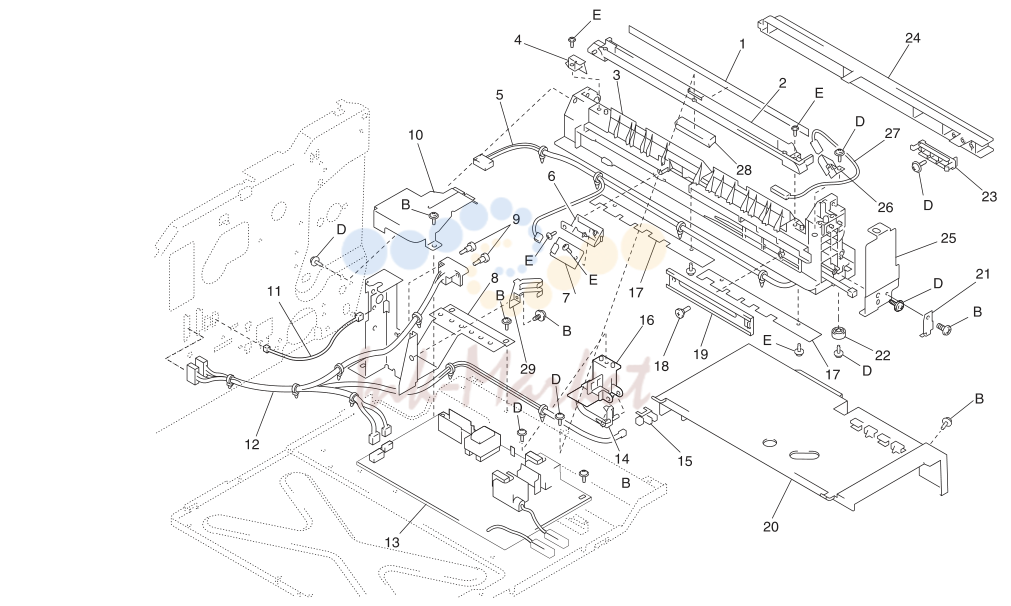

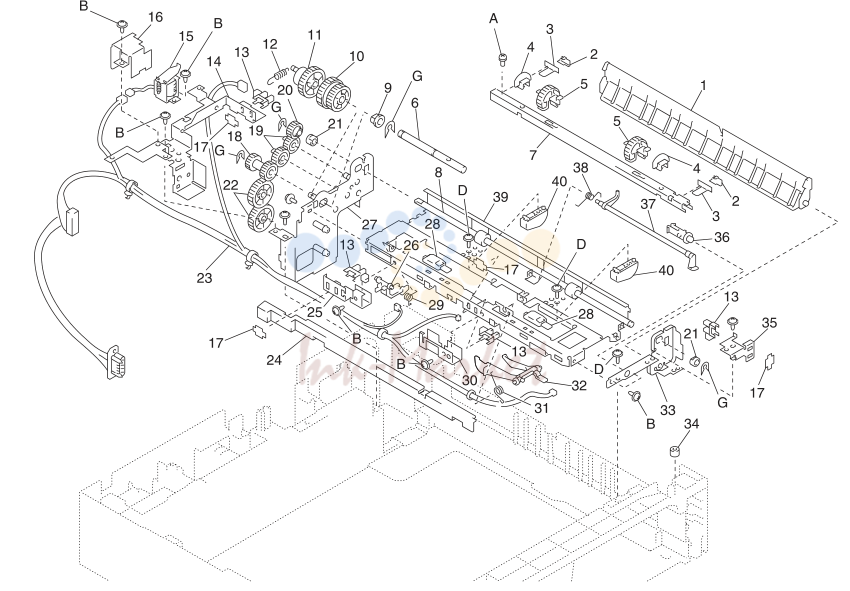

Printer Paper Take-up

Printer Paper Take-up

№АртикулНаименование
112G2377 запросить цену →Polyester Film
12G2378 запросить цену →направляющая Bar
12G2379 запросить цену →Rail
12G2380 запросить цену →Ground Plate
12G2381 запросить цену →Harness
12G2382 запросить цену →Holder
12G2383 запросить цену →PWB-H Humidity Board
12G2384 запросить цену →кронштейн
12G2385 запросить цену →Shoulder Screw
12G2386 запросить цену →кронштейн
12G2387 запросить цену →Harness
12G2388 запросить цену →Harness
12G2389 запросить цену →PWB-HV1, High Voltage Power Supply
12G2390 запросить цену →Actuator
12G2081 запросить цену →Photo Interrupter, PC4 Empty
12G2391 запросить цену →крышка
12G2392 запросить цену →крышка
12G2393 запросить цену →Shoulder Screw
12G2394 запросить цену →Rail
12G2395 запросить цену →крышка
12G2042 запросить цену →Holder
12G2041 запросить цену →Rubber Foot
12G2396 запросить цену →Lever
12G2397 запросить цену →крышка
12G2398 запросить цену →кронштейн
12G2399 запросить цену →Terminal
12G2400 запросить цену →Harness
12G2401 запросить цену →Pad
12G2402 запросить цену →Ground Plate
12G3401 запросить цену →
12G3403 запросить цену →
12G3404 запросить цену →Parts Catalog

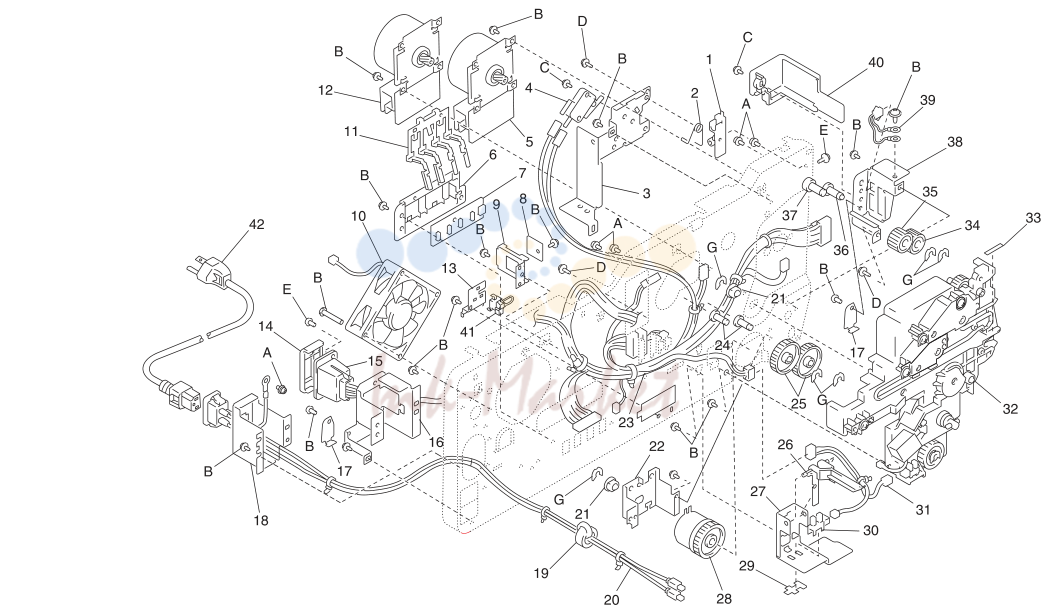

Printer привод

Printer привод

№АртикулНаименование
112G2404 запросить цену →направляющая
12G2405 запросить цену →Torsion пружина
12G2406 запросить цену →кронштейн
12G2407 запросить цену →Micro Switch, S2 правый Side Door
12G2408 запросить цену →мотор, M2 Transport привод
12G2409 запросить цену →Holder
12G2410 запросить цену →PWB-I, Paper Size Board
12G2411 запросить цену →CPM Switch Board, PWB-L
12G2412 запросить цену →кронштейн
12G2413 запросить цену →вентилятор мотор, M4 Power Unit Cooling
12G2414 запросить цену →Lever
12G2415 запросить цену →мотор, M1 Image/PC картридж
12G2416 запросить цену →кронштейн
12G2417 запросить цену →крышка
12G2418 запросить цену →Harness
12G2419 запросить цену →кронштейн
12G2042 запросить цену →Holder
12G2420 запросить цену →кронштейн
12G2421 запросить цену →Ferrite Core
12G2422 запросить цену →Harness
12G2423 запросить цену →Bushing
12G2424 запросить цену →кронштейн
12G2425 запросить цену →Harness
12G2426 запросить цену →Pin
12G2427 запросить цену →шестерня 34t
12G2428 запросить цену →Lever
12G2429 запросить цену →кронштейн
12G2430 запросить цену →Clutch, CL2 Transport
12G2431 запросить цену →крышка
12G2081 запросить цену →Photo Interrupter, PC5 Near Empty
12G2432 запросить цену →Harness
12G2433 запросить цену →привод Unit
12G2434 запросить цену →Label Parts Catalog

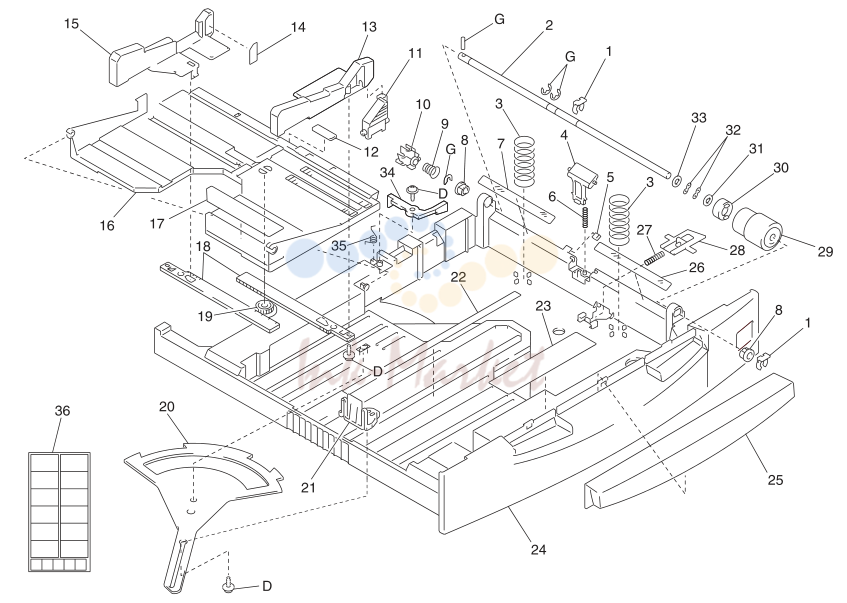

Printer Paper лоток

Printer Paper лоток

№АртикулНаименование
112G2447 запросить цену →Stopper Ring
12G2448 запросить цену →Shaft
12G2449 запросить цену →Pressure пружина
12G2450 запросить цену →Separator, Paper
12G2451 запросить цену →Cleaning Pad
12G2452 запросить цену →Pressure пружина
12G2453 запросить цену →Polyester Film
12G2454 запросить цену →Bushing
12G2455 запросить цену →Pressure пружина
12G2456 запросить цену →Joint
12G2457 запросить цену →Lock Lever
12G2458 запросить цену →Friction Sheet
12G2459 запросить цену →Regulating Plate
12G2460 запросить цену →Label Max Level
12G2461 запросить цену →Regulating Plate
12G2462 запросить цену →Lifting Plate
12G2463 запросить цену →Width Scale
12G2464 запросить цену →Rack шестерня
12G2465 запросить цену →шестерня 20t
12G2466 запросить цену →Lever
12G2467 запросить цену →Regulating Plate
12G2468 запросить цену →Length Scale
12G2469 запросить цену →Label Paper Loading
12G2470 запросить цену →Cassette Body
12G2621 запросить цену →Handle
12G2472 запросить цену →Polyester Film
12G2473 запросить цену →Pressure пружина
12G2474 запросить цену →Lock Lever
12G2475 запросить цену →Roll, Paper Pickup
12G2476 запросить цену →Weight
12G2477 запросить цену →Washer
12G2337 запросить цену →Wave Washer
12G2478 запросить цену →Washer Parts Catalog

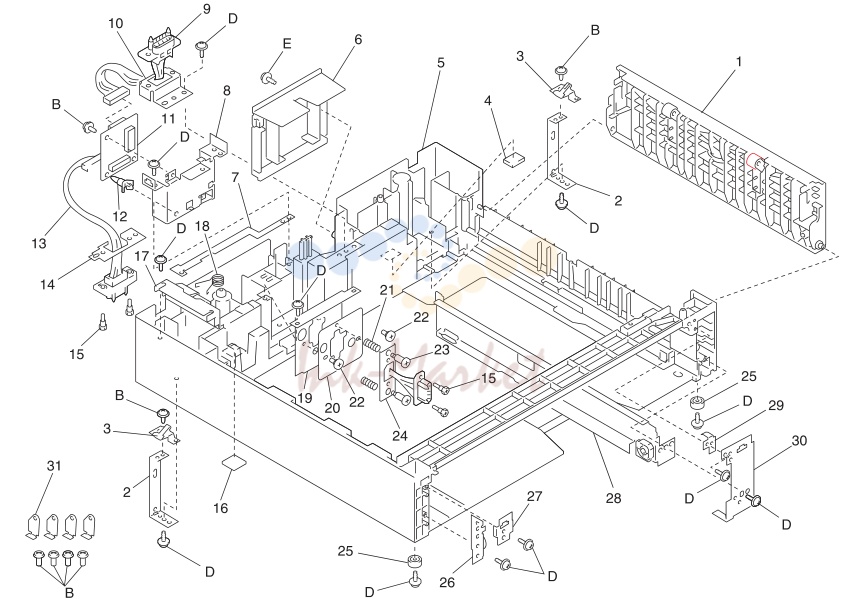

500 Sheet Unit Housing

500 Sheet Unit Housing

№АртикулНаименование
112G2528 запросить цену →направляющая
12G2529 запросить цену →кронштейн
12G2530 запросить цену →Plate пружина
12G2531 запросить цену →Rubber Foot
12G2532 запросить цену →рама
12G2533 запросить цену →крышка
12G2534 запросить цену →Ground Plate
12G2535 запросить цену →кронштейн
12G2536 запросить цену →Harness
12G2537 запросить цену →кронштейн
12G2538 запросить цену →PWB-A, Main Controller Board
12G2539 запросить цену →PWB Support 6.35h
12G2540 запросить цену →Harness
12G2541 запросить цену →кронштейн
12G2542 запросить цену →Shoulder Screw
12G2543 запросить цену →Rubber Foot
12G2544 запросить цену →Holder
12G2545 запросить цену →пружина
12G2546 запросить цену →кронштейн
12G2547 запросить цену →кронштейн
12G2548 запросить цену →Pressure пружина
12G2549 запросить цену →Shoulder Screw
12G2550 запросить цену →Shoulder Screw
12G2551 запросить цену →кронштейн
12G2552 запросить цену →Rubber Foot
12G2553 запросить цену →кронштейн
12G2554 запросить цену →кронштейн
12G2555 запросить цену →Rail
12G2556 запросить цену →Pressure пружина
12G2557 запросить цену →кронштейн
12G2042 запросить цену →Holder Parts Catalog

500 Sheet Unit Paper Take-up

500 Sheet Unit Paper Take-up

№АртикулНаименование
112G2558 запросить цену →направляющая Plate
12G2559 запросить цену →Holder
12G2560 запросить цену →Polyester Film
12G2561 запросить цену →Collar
12G2562 запросить цену →ролик, Paper Pick-up
12G2563 запросить цену →Shaft
12G2564 запросить цену →Axle Plate
12G2565 запросить цену →ролик
12G2566 запросить цену →Bushing
12G2567 запросить цену →шестерня 30/36t
12G2568 запросить цену →шестерня 31t
12G2569 запросить цену →Tension пружина
12G2081 запросить цену →Photo Interrupter, PC22, PC23, PC25
12G2570 запросить цену →кронштейн
12G2571 запросить цену →Solenoid, SL1 Take-up
12G2572 запросить цену →кронштейн
12G2173 запросить цену →Stopper
12G2574 запросить цену →шестерня 16/20t
12G2575 запросить цену →шестерня 20t
12G2576 запросить цену →шестерня 18t
12G2577 запросить цену →Bushing
12G2578 запросить цену →шестерня 34t
12G2579 запросить цену →Harness
12G2580 запросить цену →Holder
12G2581 запросить цену →кронштейн
12G2582 запросить цену →Lever
12G2583 запросить цену →Axle Plate
12G2584 запросить цену →Spacer
12G2585 запросить цену →Torsion пружина
12G2586 запросить цену →кронштейн
12G2587 запросить цену →Torsion пружина
12G2588 запросить цену →Actuator
12G2589 запросить цену →кронштейн Parts Catalog

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
