Lexmark T420N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

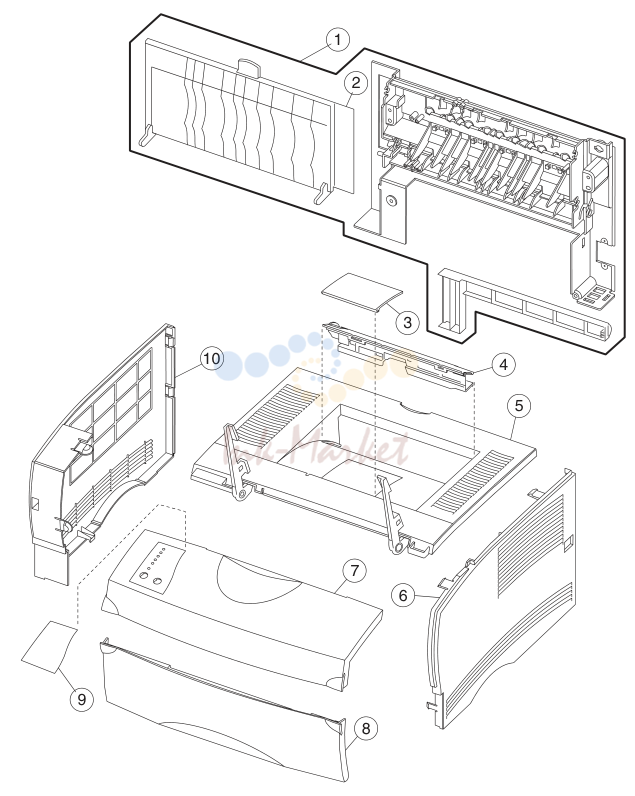

крышки

крышки

№АртикулНаименование
156P2508 запросить цену →крышка в сборе, задний
256P0607 запросить цену →Door в сборе, задний Exit
356P0680 запросить цену →Flap, Paper Holder
456P0603 запросить цену →крышка в сборе, Duct
556P0604 запросить цену →крышка в сборе, Top
656P0605 запросить цену →крышка в сборе, правый
756P0601 запросить цену →крышка в сборе, передний, with Display (without logo)
756P0602 запросить цену →крышка в сборе, передний with Display (with logo)
856P0610 запросить цену →крышка в сборе, MPF Door
956P0679 запросить цену →Overlays, Language
1056P0600 запросить цену →крышка в сборе, левый Parts Catalog

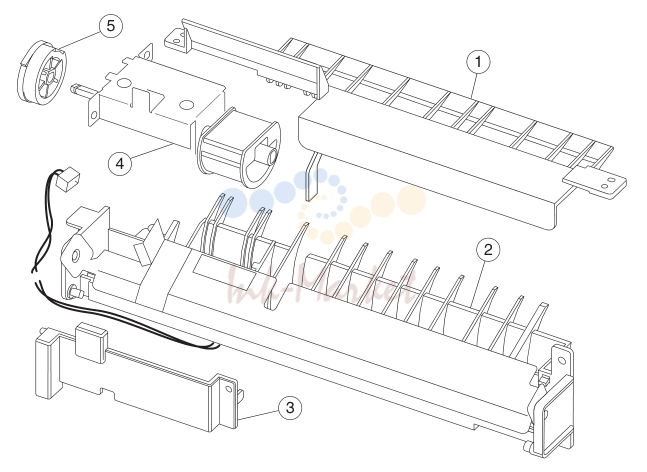

Multipurpose Feeder (MPF)

Multipurpose Feeder (MPF)

№АртикулНаименование
156P0612 запросить цену →Housing в сборе, верхний (MPF)
256P0611 запросить цену →Housing в сборе, нижний (MPF)
356P0615 запросить цену →Cap, MPF Paper подача крышка
456P2181 запросить цену →в сборе, ролик (MPF)
556P0614 запросить цену →шестерня, MPF Paper Pick Service Manual

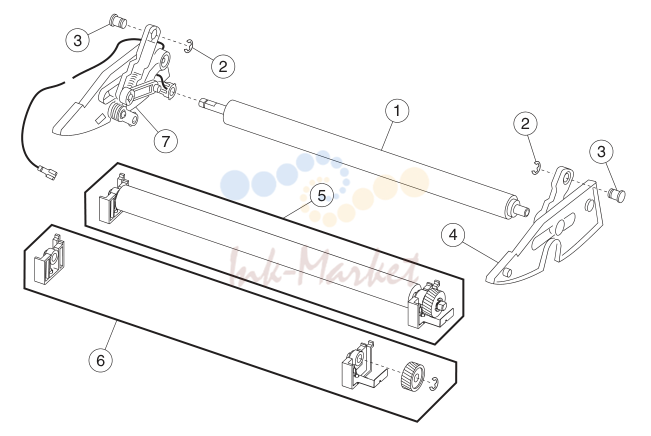

Charging

Charging

№АртикулНаименование
156P0640 запросить цену →Roll, Charge
256P0668 запросить цену →Parts Pack, (Screws and E–Rings)
356P0669 запросить цену →Hinge, Pivot (quantity 2)
456P0642 запросить цену →направляющая в сборе, правый
556P0643 запросить цену →в сборе, перенос Roll
656P0644 запросить цену →Bearings, перенос Roll
756P0641 запросить цену →направляющая в сборе, левый Parts Catalog

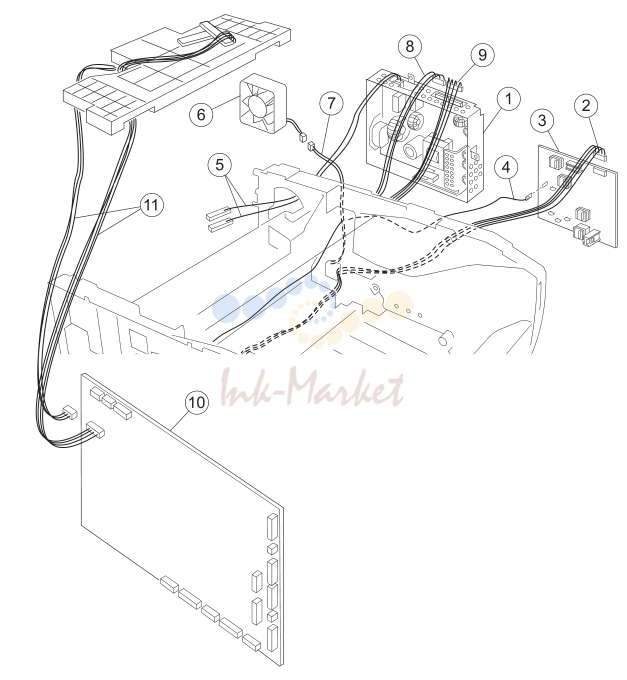

Electronics and Cables

Electronics and Cables

№АртикулНаименование
156P0626 запросить цену →Power Supply, 110V
156P0627 запросить цену →Power Supply, 220V
56P0663 запросить цену →шлейф в сборе, Main Harness Locations: NS Paper–In, дуплекс
356P0628 запросить цену →PS, High Volt
456P0641 запросить цену →направляющая в сборе, левый
556P0650 запросить цену →шлейф в сборе, LVPS to печь
656P0630 запросить цену →вентилятор, Cooling
1056P0617 запросить цену →Card в сборе, RIP
1056P0619 запросить цену →Card в сборе, Network RIP
1156P0622 запросить цену →шлейф в сборе, Printhead Parts Catalog

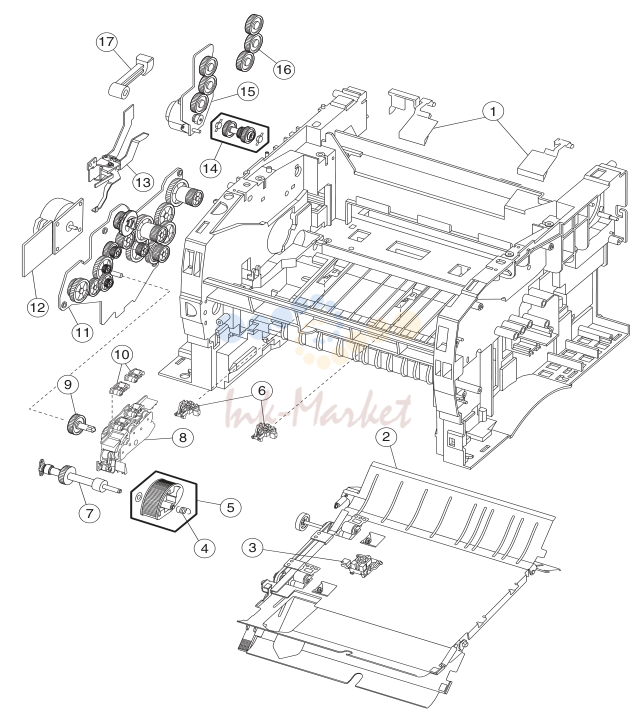

Paper подача

Paper подача

№АртикулНаименование
156P0677 запросить цену →Flags, Stack Control
256P0651 запросить цену →в сборе, дуплекс
356P0645 запросить цену →датчик, Photo
456P0618 запросить цену →пружина, D–Roll
556P0656 запросить цену →Roll, Paper подача
656P0655 запросить цену →кронштейн, Paper датчик
756P0657 запросить цену →в сборе, Paper подача
856P0654 запросить цену →Plate в сборе
956P0634 запросить цену →шестерня, Paper подача
1056P0693 запросить цену →ролик Asm., Reference Backup (Top передний and задний)
1156P0633 запросить цену →в сборе, привод Order a lubricant to use with these information.
1256P0632 запросить цену →мотор в сборе, Main привод
1356P0638 запросить цену →Coupling, картридж
1456P0637 запросить цену →привод, Ratchet Order a lubricant to use with these information.
1556P0635 запросить цену →в сборе, мотор Order a lubricant to use with these information.
1656P0636 запросить цену →Gears, Spur Order a lubricant to use with these information.
1756P0639 запросить цену →направляющая, Link Parts Catalog

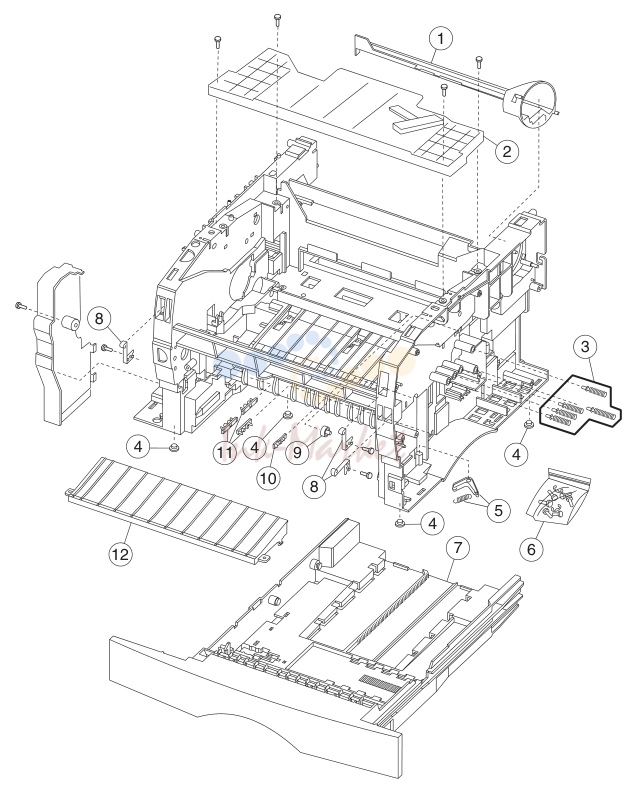

рама

рама

№АртикулНаименование
156P0606 запросить цену →Duct, Air
256P0623 запросить цену →в сборе, Printhead
356P0629 запросить цену →в сборе, картридж Contacts (quantity 5)
456P0662 запросить цену →Feet, Base
556P0661 запросить цену →Damper, лоток
656P0668 запросить цену →Parts Pack, (Screws and E–Rings)
756P0609 запросить цену →в сборе, лоток 1
856P0667 запросить цену →Latch, Door (Qty. 3)
956P0660 запросить цену →ролик, Paper направляющая
1056P0659 запросить цену →кронштейн, Shutter
1156P0672 запросить цену →кронштейн, Body–лоток
1256P0658 запросить цену →направляющая, Entrance Parts Catalog

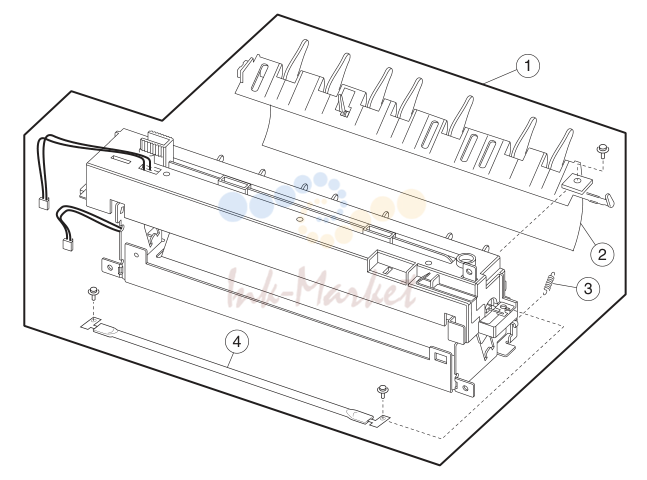

печь

печь

№АртикулНаименование
156P0648 запросить цену →в сборе, печь (110V)
156P0671 запросить цену →в сборе, печь (220V)
256P0673 запросить цену →печь в сборе, Paper направляющая
356P0676 запросить цену →пружина, печь Exit
456P0646 запросить цену →Lamp, печь (110V)
456P0647 запросить цену →Lamp, печь (220V) Service Manual

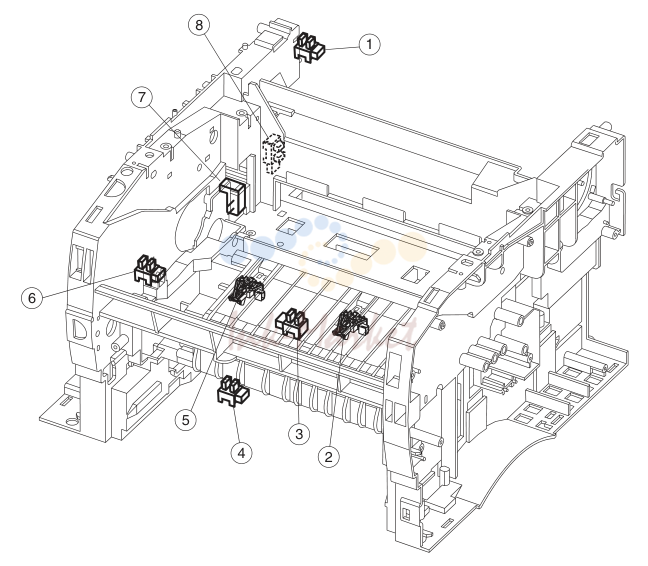

Sensors

Sensors

№АртикулНаименование
856P0645 запросить цену →датчик, Photo Locations:
556P0655 запросить цену →кронштейн, Paper датчик
656P0653 запросить цену →датчик, Toner Level
756P0652 запросить цену →датчик, Smart Button Parts Catalog

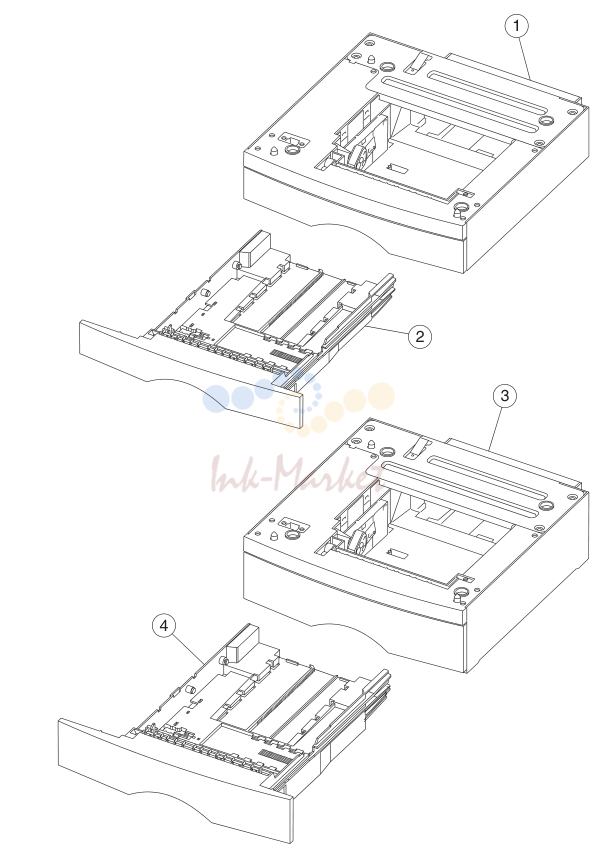

Options

Options

№АртикулНаименование
156P0674 запросить цену →Drawer в сборе, 250–Sheet
256P0609 запросить цену →лоток, 250–Sheet
356P0675 запросить цену →Drawer в сборе, 500–Sheet
456P0678 запросить цену →лоток, 500–Sheet
56P0694 запросить цену →DIMM, 4MB SDRAM
56P0695 запросить цену →DIMM, 8MB SDRAM
56P0696 запросить цену →DIMM 16MB SDRAM
56P0697 запросить цену →DIMM, 32MB SDRAM
56P0698 запросить цену →DIMM, 64MB SDRAM
56P0699 запросить цену →DIMM, 128MB SDRAM
99A1757 запросить цену →DIMM, 2MB Flash
99A1758 запросить цену →DIMM, 4MB Flash
99A1759 запросить цену →DIMM, 8MB Flash
99A1774 запросить цену →DIMM, 16MB Flash
99A1683 запросить цену →DIMM, Optra Forms 2MB Flash
99A1684 запросить цену →DIMM, Optra Forms 4MB Flash
99A1685 запросить цену →DIMM, Optra Forms 8MB Flash
99A1686 запросить цену →DIMM, Optra Forms 16MB Flash
56P1248 запросить цену →DIMM, Japanese 8MB Font
56P1250 запросить цену →DIMM, Simplified Chinese Font
56P1251 запросить цену →DIMM, Traditional Chinese Font
12G9833 запросить цену →MarkNet™ X2011e Ethernet 10/100 BaseTX
12G9832 запросить цену →MarkNet X2012e Ethernet 10/100 BaseTX/10Base2
12G9831 запросить цену →MarkNet X2031e Ethernet 10/100 BaseTX
12G9830 запросить цену →MarkNet X2030t Token–Ring
99A0545 запросить цену →Adapter, External Serial NS 1329605 1 шлейф, High–Speed Bidirectional Parallel (10 ft) NS 1427498 1 шлейф, High–Speed Bidirectional Parallel (20 ft)
12A2405 запросить цену →шлейф, USB 2–Meter Parts Catalog
