Lexmark MX71X / MX81X — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки (MX71x)” on page 675
- крышки (MX81x)
- Paper path
- Fusers
- Electronics
- привод motors
- дуплекс
- рама
- Control panel (MX71x)
- Control panel 10‑inch display (MX81x)
- лоток бумаги

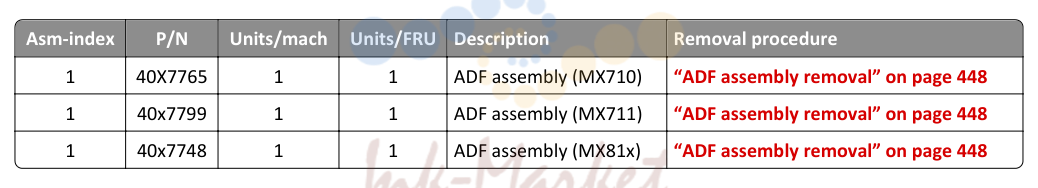

- ADF в сборе

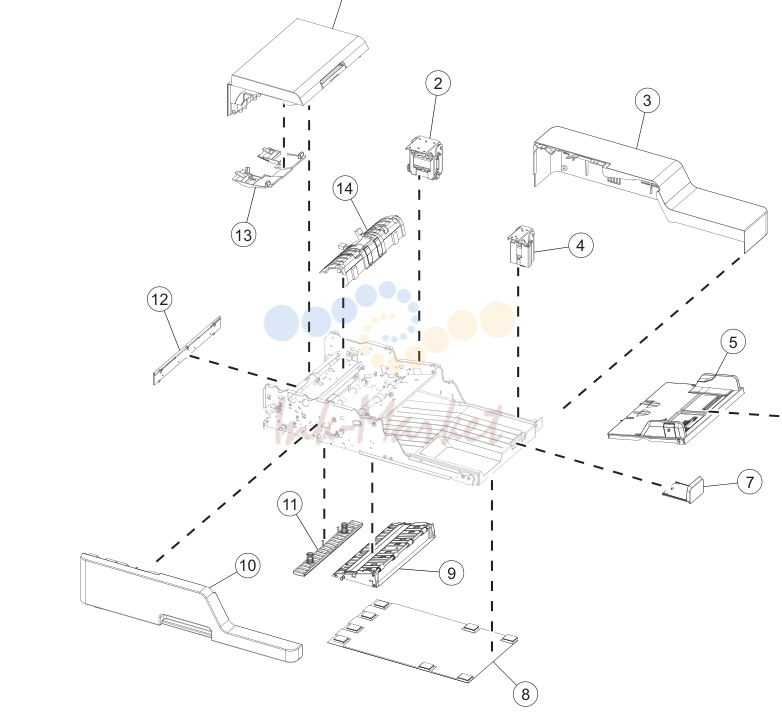

- ADF covers

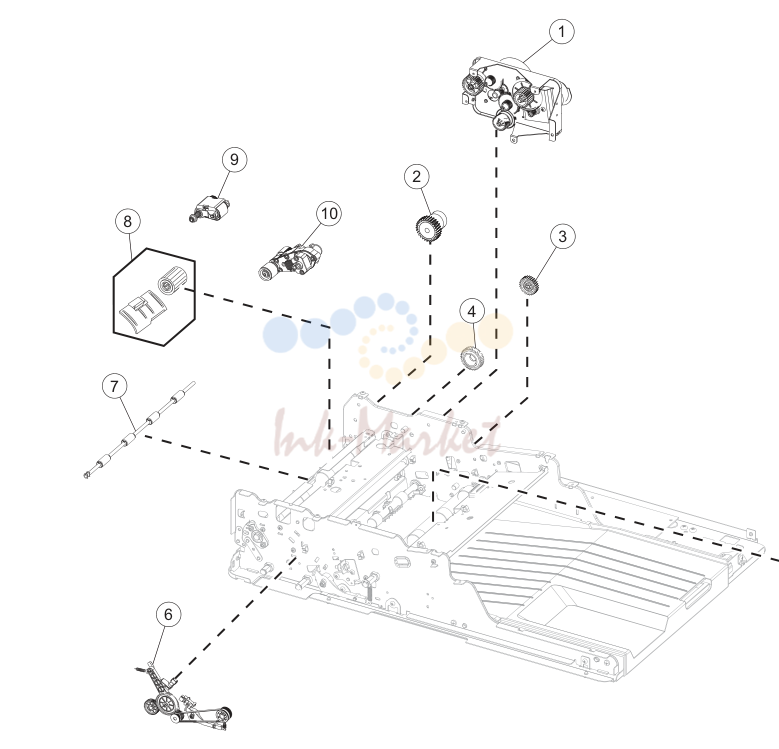

- ADF mechanical

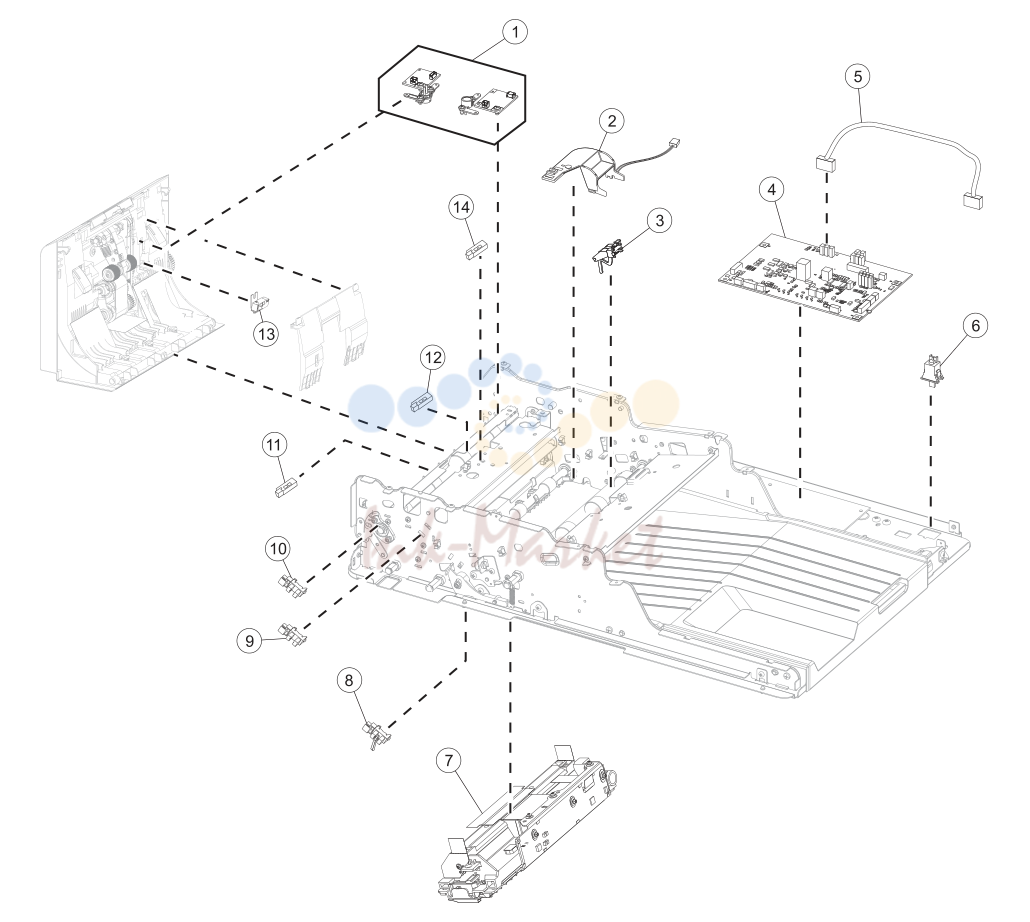

- ADF electronics

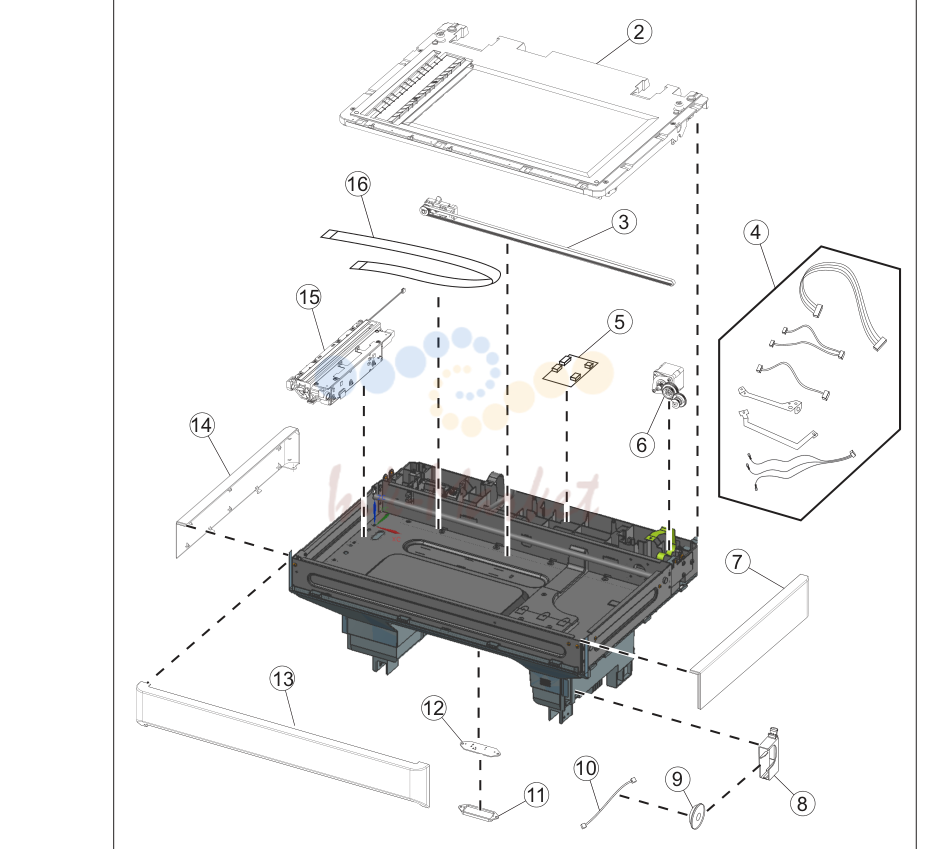

- Flatbed scanner (MX710 and MX711)

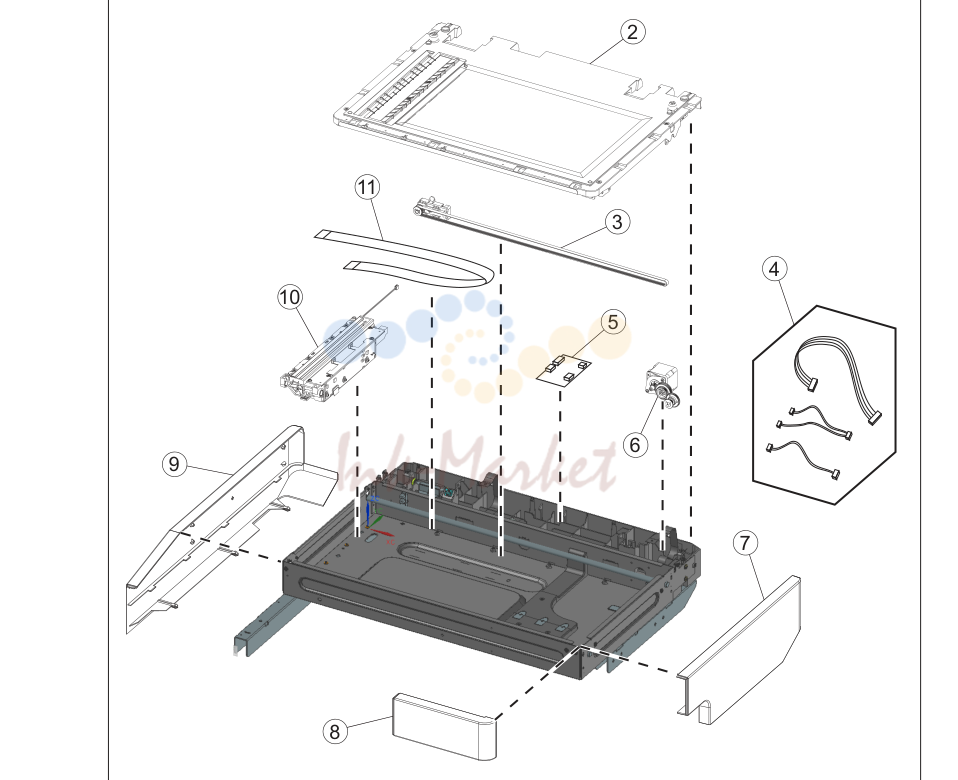

- Flatbed scanner (MX810, MX811 and MX812)

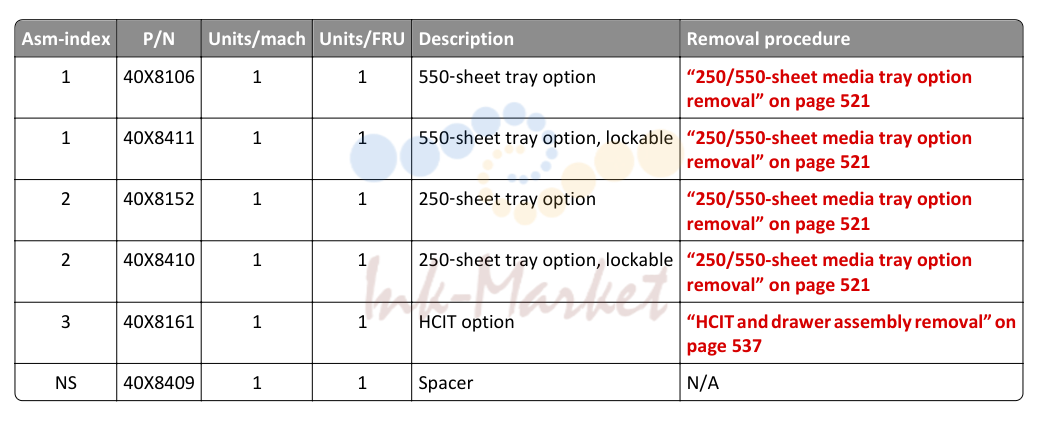

- вход options (MX710 and MX711)

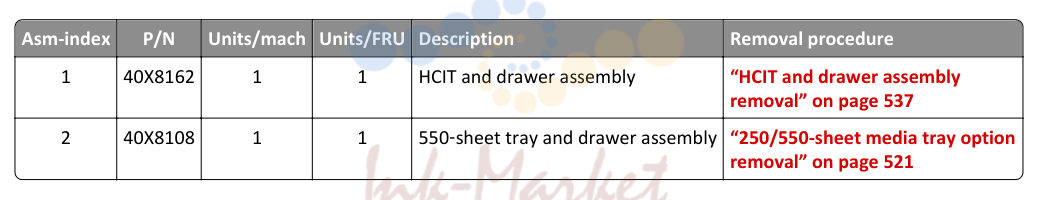

- вход options (MX810, MX811 and MX812)

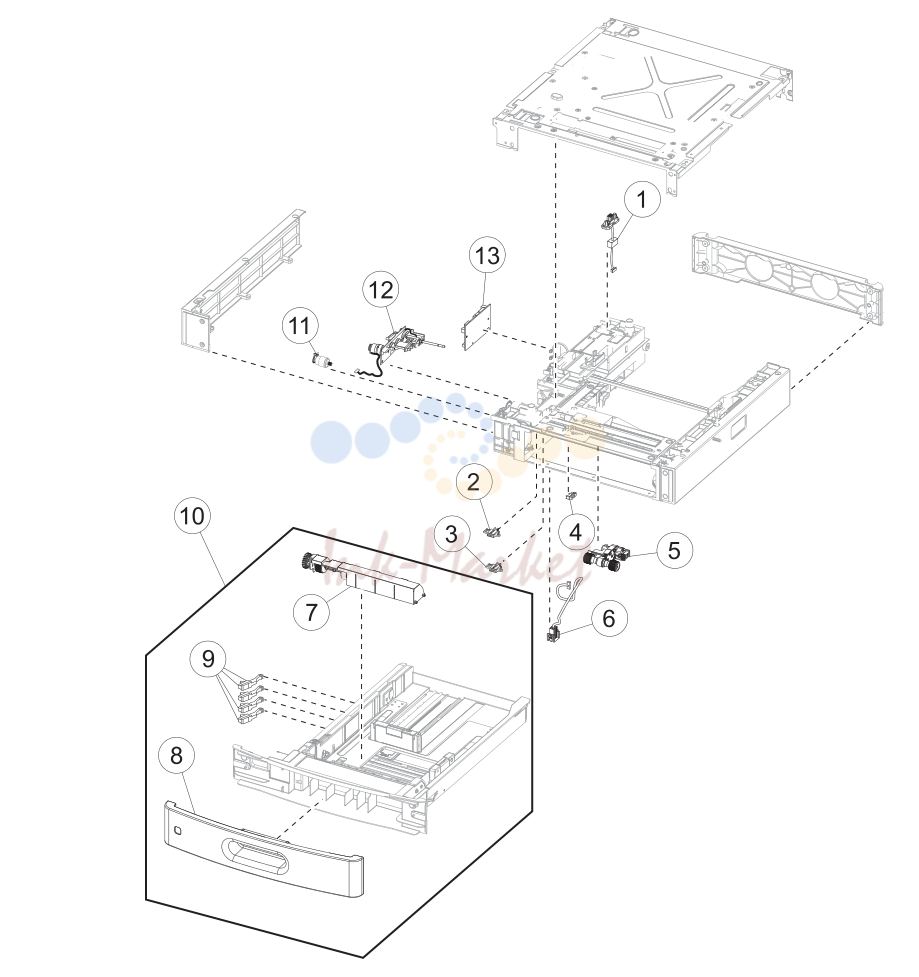

- 250-sheet tray option (MX710 and MX711)

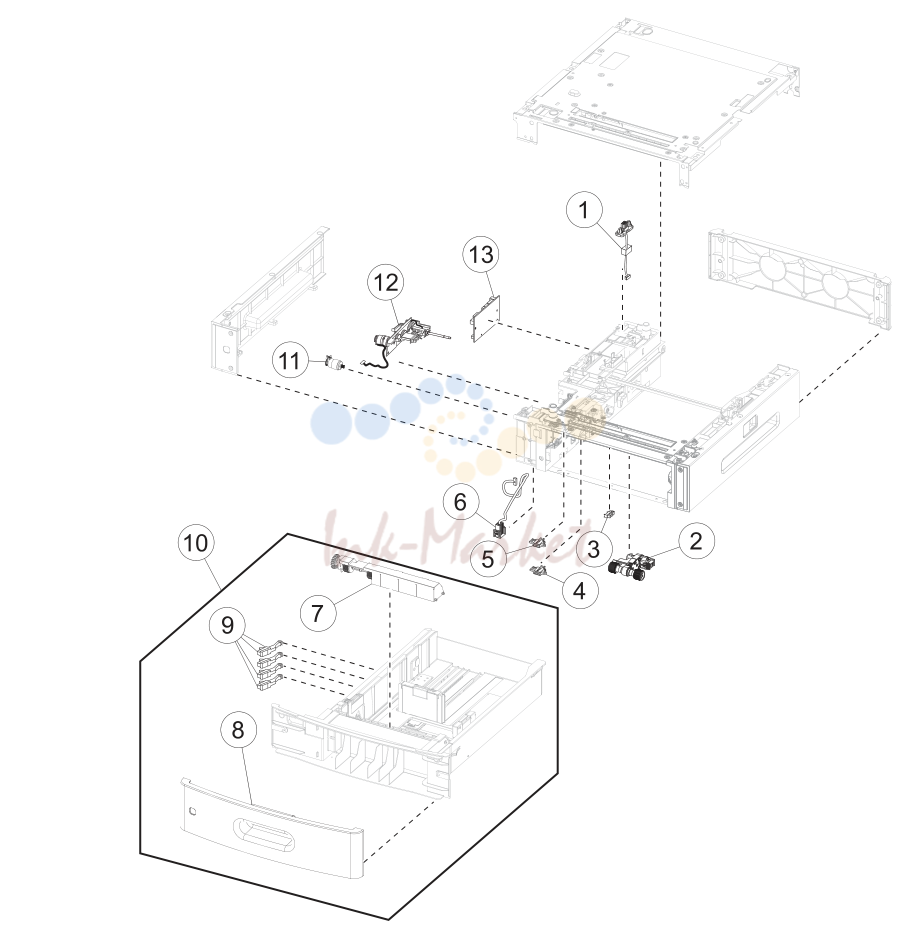

- 550-sheet tray option (MX710 and MX711)

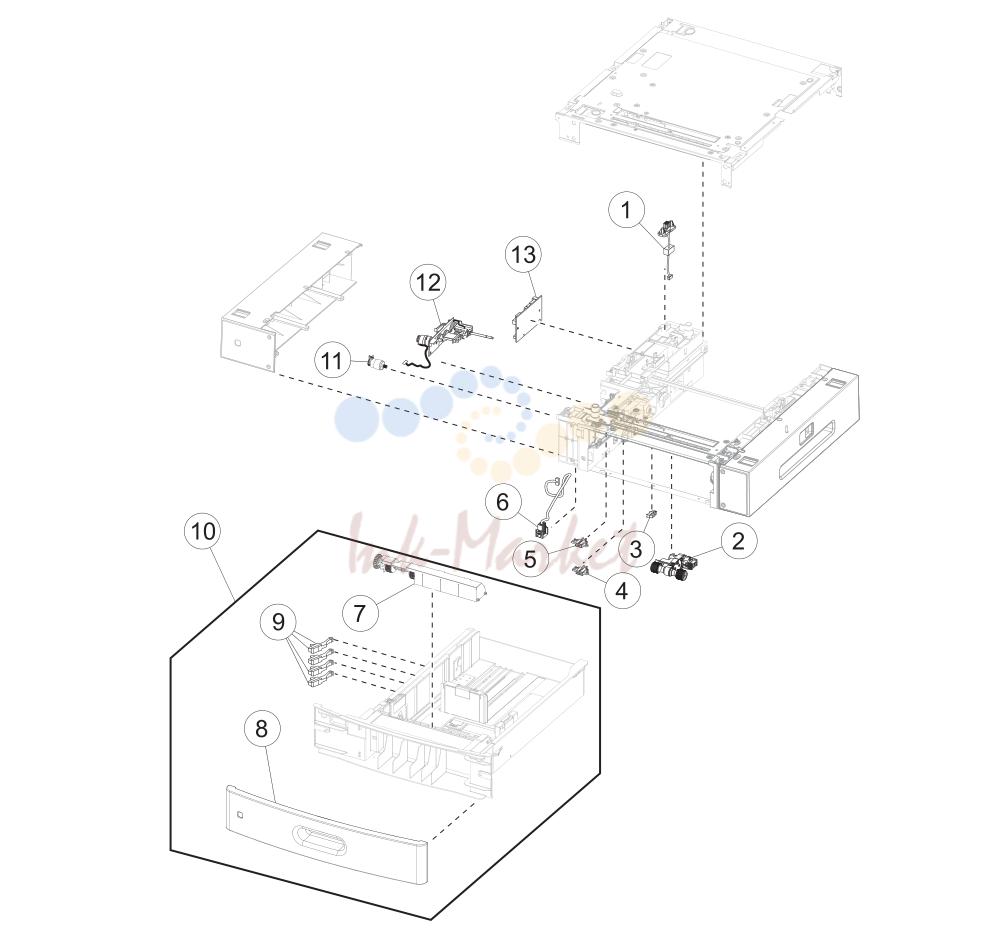

- 550-sheet tray option (MX810, MX811, MX812)

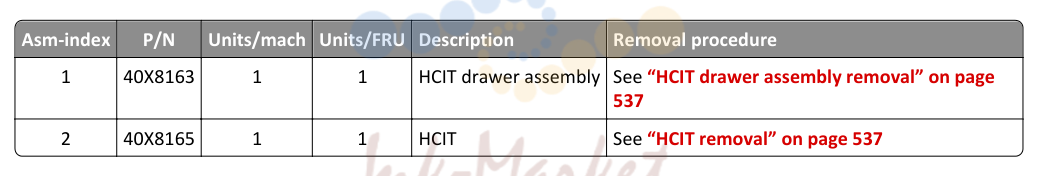

- High capacity input tray option 1 (MX710 and

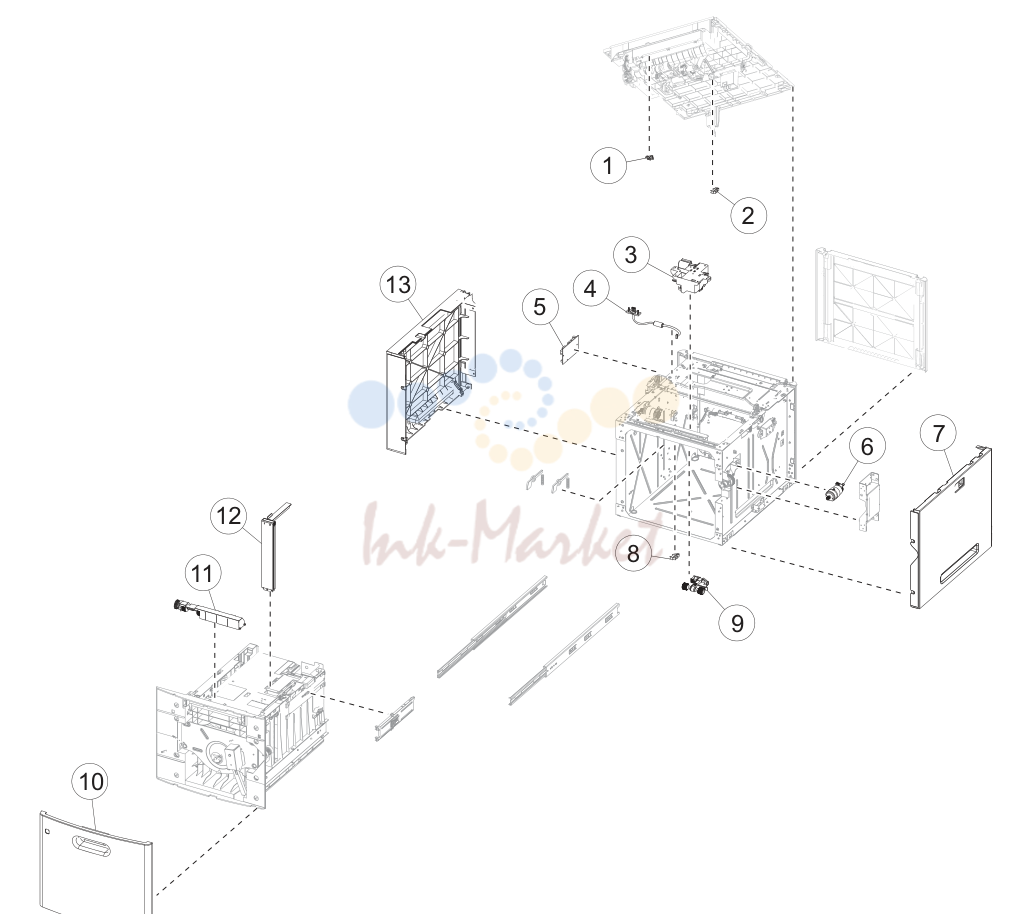

- High capacity input tray option 2 (MX710 and

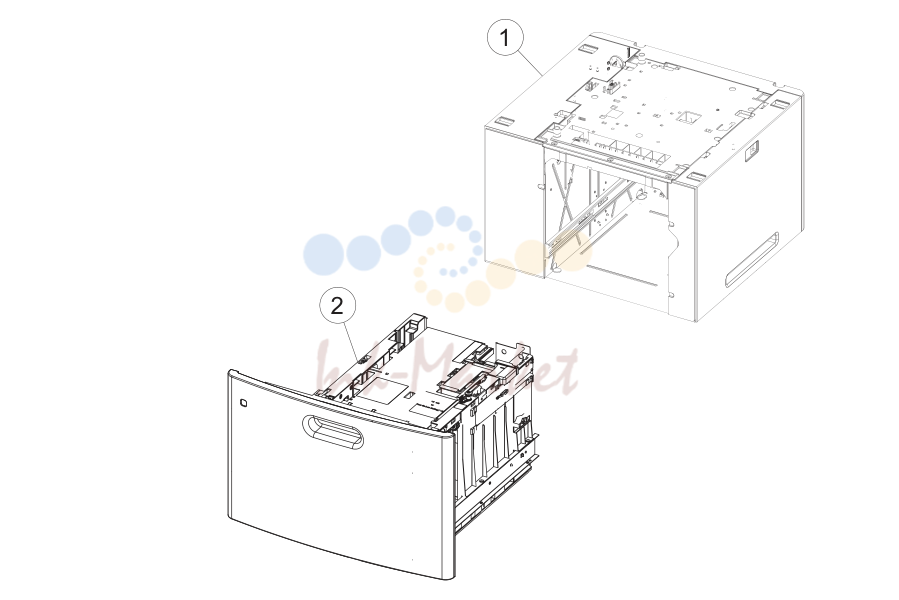

- High capacity input tray option 3 (MX810,

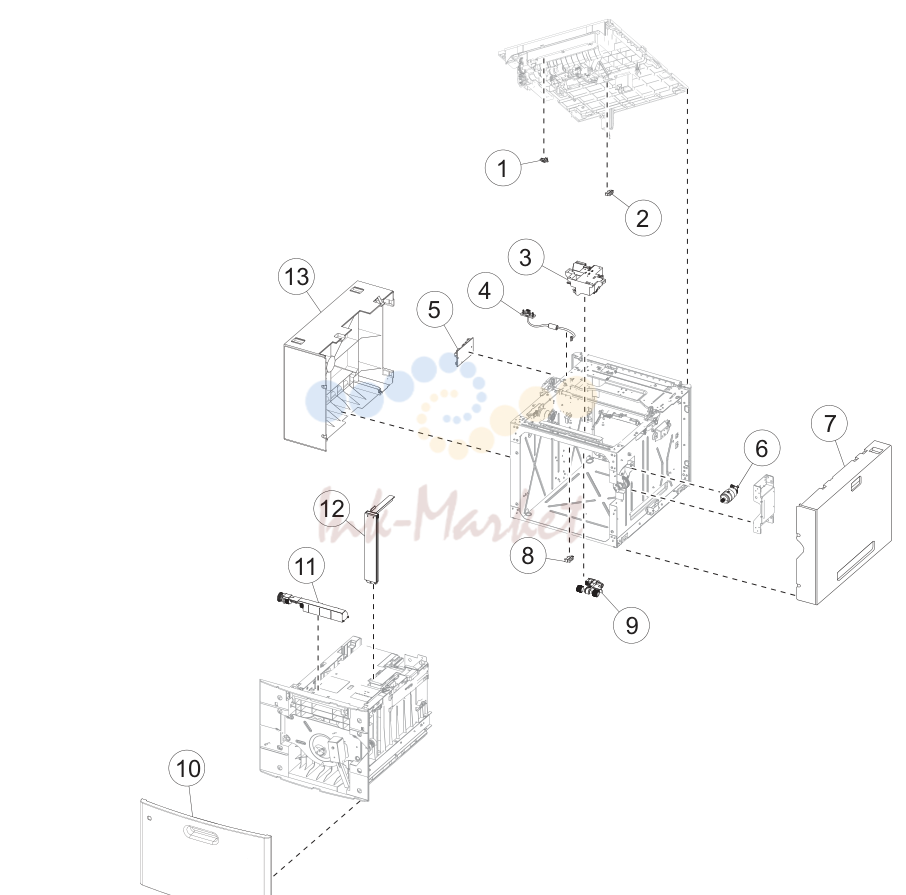

- High capacity input tray option 4 (MX810,

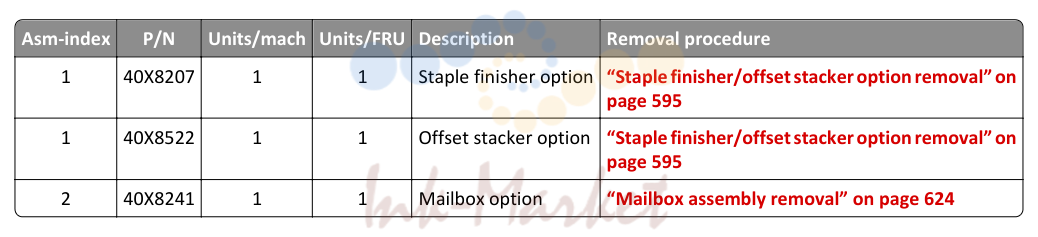

- выход options (MX810, MX811, and MX812)

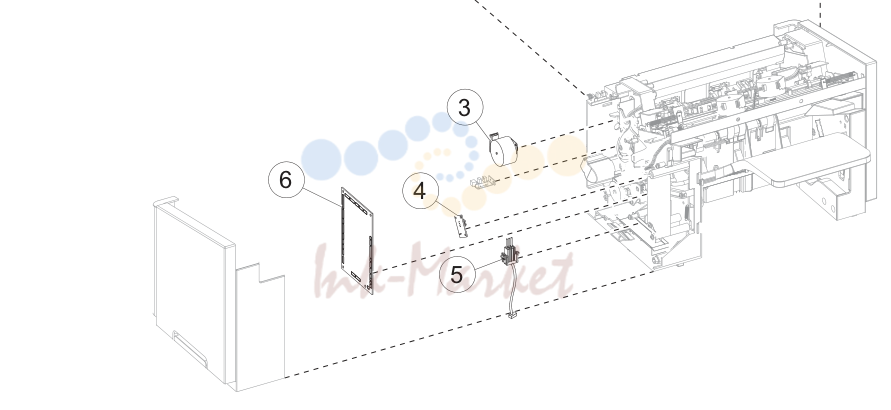

- Staple finisher option 1

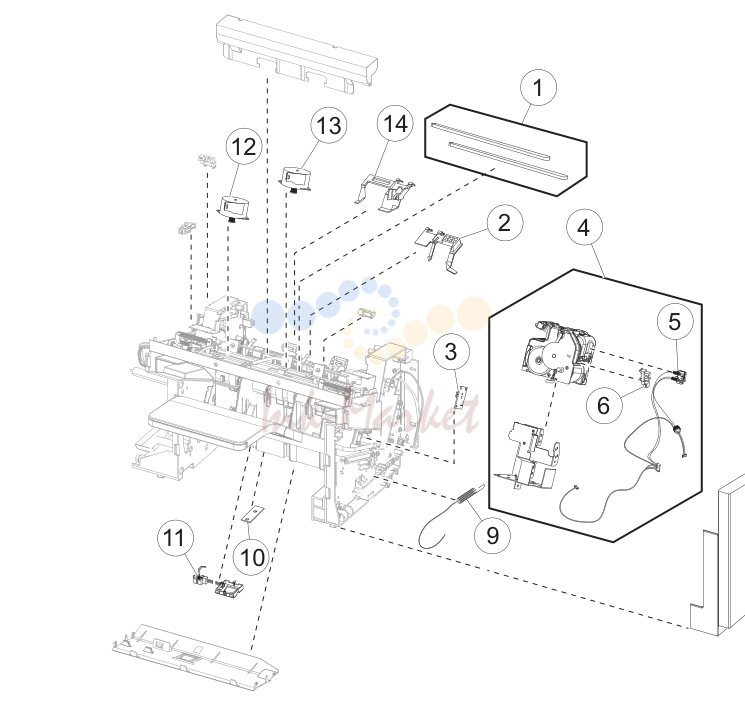

- Staple finisher option 2

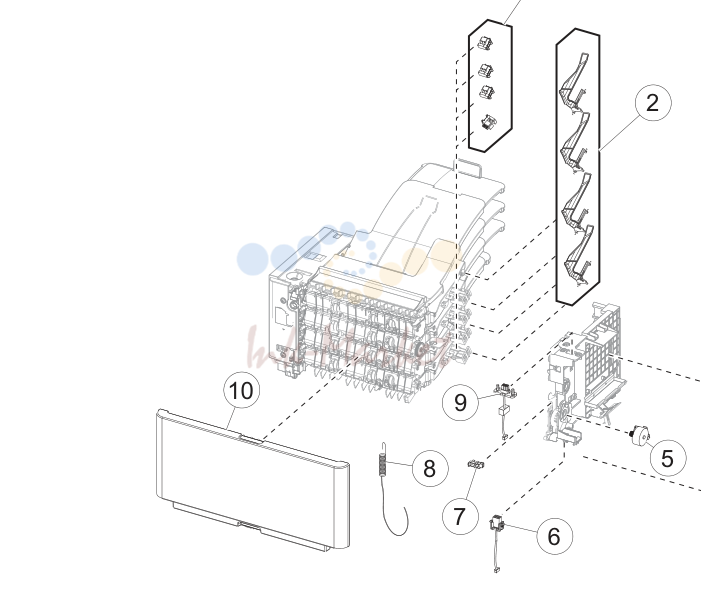

- Mailbox option 1

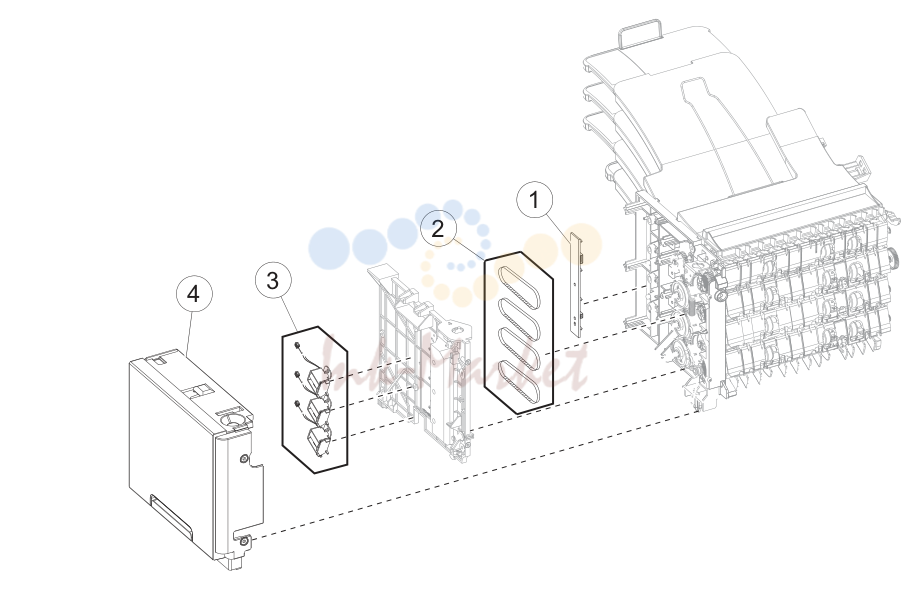

- Mailbox option 2
- Offset stacker option 1

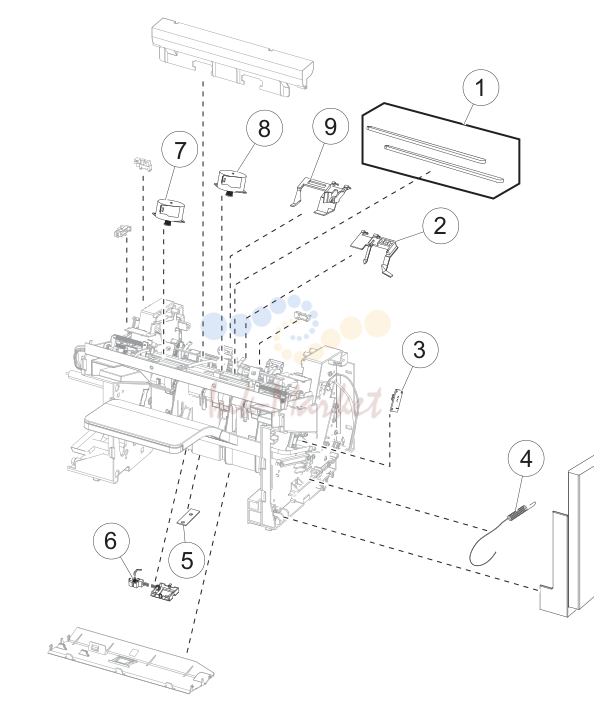

- Offset stacker option 2
- Miscellaneous
- Power cords

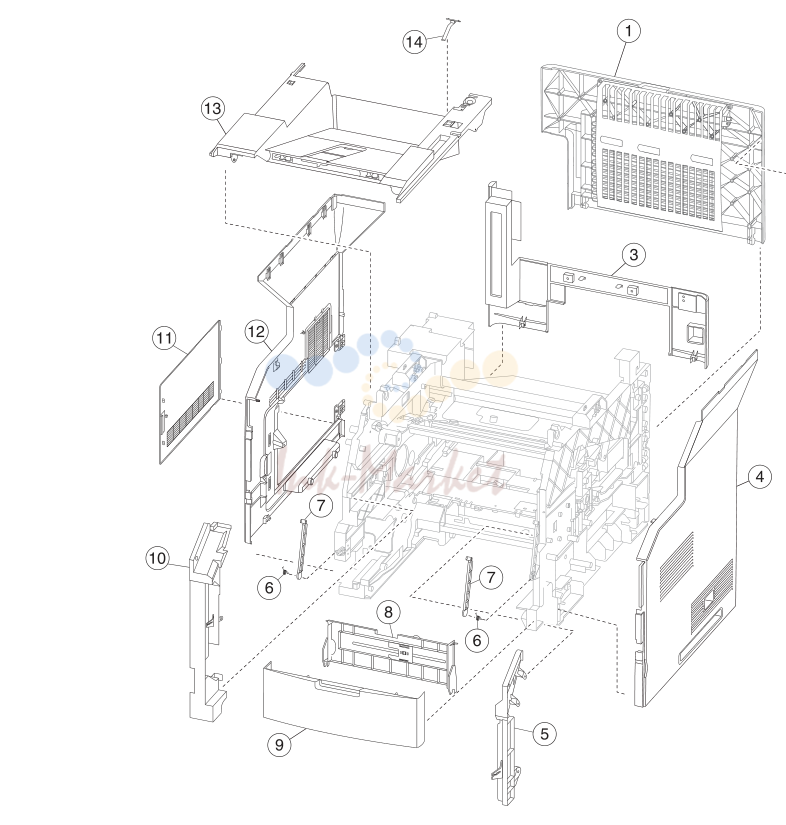

крышки (MX71x)” on page 675
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7678 запросить цену → | задний door See “задний door removal” on page 307. |
| 2 | 40X7726 запросить цену → | задний door support N/A |
| 3 | 40X7904 запросить цену → | задний lower cover See “задний lower cover removal” on page 309. |
| 4 | 40X7907 запросить цену → | правая крышка See “правая крышка removal (MX71x)” on page 311. |
| 5 | 40X7897 запросить цену → | правый inner cover See “правый inner cover removal (MX71x)” on page 313. |
| 6 | 40X7690 запросить цену → | Torsion spring N/A |
| 7 | 40X7894 запросить цену → | передний door support link N/A |
| 8 | 40X7895 запросить цену → | MPF tray See “MPF tray removal” on page 333. |
| 9 | 40X7898 запросить цену → | передний door See “передний door removal” on page 316. |
| 10 | 40X7896 запросить цену → | Inner left cover See “левый inner cover removal” on page 305. |
| 11 | 40X7949 запросить цену → | Controller board access cover See “Controller board access cover removal” on page 387. |
| 12 | 40X7906 запросить цену → | левая крышка See “левая крышка removal (MX71x)” on page 301. |
| 13 | 40X7905 запросить цену → | Standard bin cover See “Standard bin cover removal (MX71x)” on page 357. |
| 14 | 40X7604 запросить цену → | выход bin guide N/A |

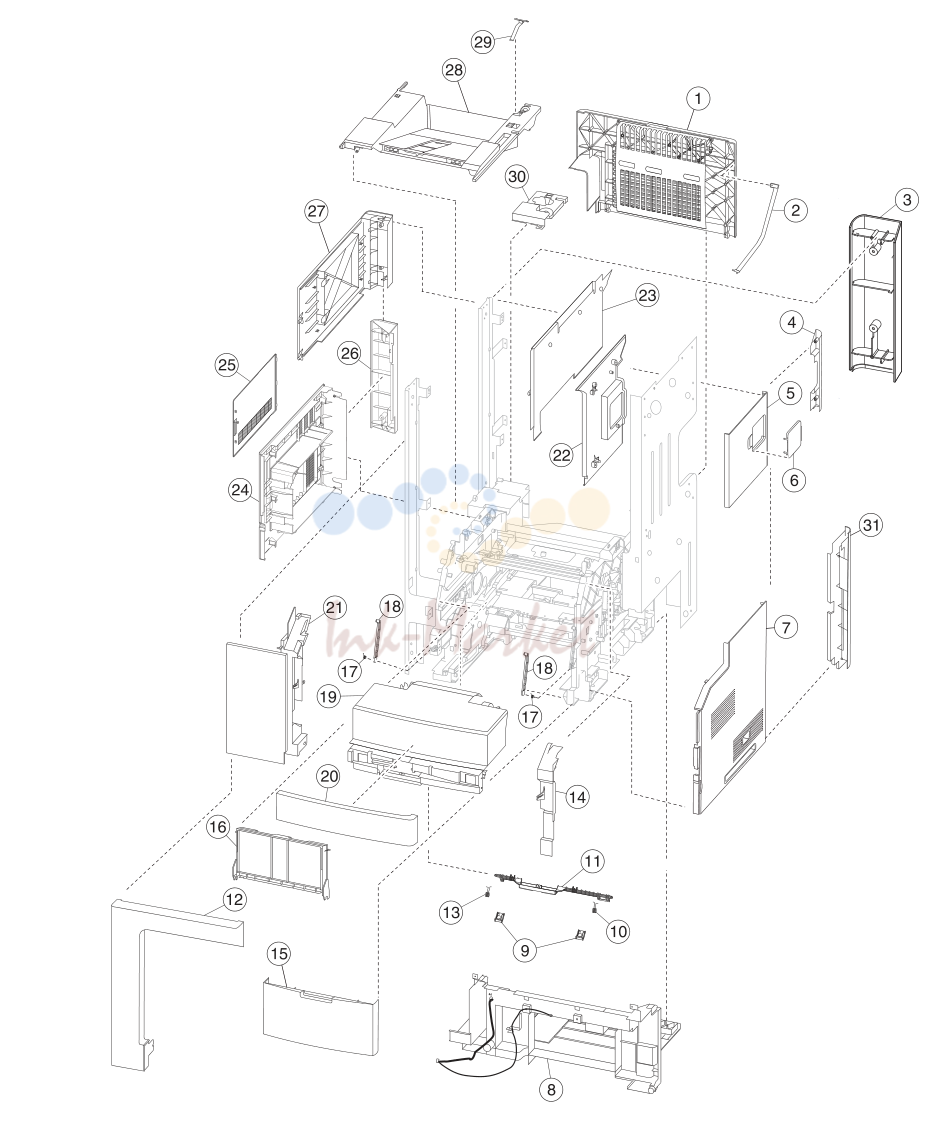

крышки (MX81x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7939 запросить цену → | задний door See “задний door removal” on page 307. |
| 2 | 40X7726 запросить цену → | задний door support N/A |
| 3 | 40X7924 запросить цену → | Column left rear cover N/A |
| 4 | 40X8368 запросить цену → | Column right rear cover N/A |
| 5 | 40X7925 запросить цену → | Column right outer cover See “Column right outer cover removal” on page 300. |
| 6 | 40X7946 запросить цену → | Stapler door with beacon N/A |
| 7 | 40X7930 запросить цену → | правая крышка See “правая крышка removal (MX81x)” on page 312. |
| 8 | 40X7934 запросить цену → | задний lower door with beacon See “задний lower door removal (MX81x)” on page 310. |
| 9 | 40X7947 запросить цену → | картридж door latch bracket N/A |
| 10 | 40X7731 запросить цену → | Torsion spring N/A |
| 11 | 40X7937 запросить цену → | картридж door latch N/A |
| 12 | 40X7928 запросить цену → | Column left front cover See “Column left front cover removal (MX81x)” on page 296. |
| 13 | 40X7730 запросить цену → | Torsion spring N/A |
| 14 | 40X7913 запросить цену → | правый inner cover N/A |
| 15 | 40X8037 запросить цену → | передний door See “передний door removal” on page 316. |
| 16 | 40X7725 запросить цену → | MPF tray See “MPF tray removal” on page 333. |
| 17 | 40X7690 запросить цену → | Torsion spring N/A |
| 18 | 40X7715 запросить цену → | передний door support link N/A |
| 19 | 40X7938 запросить цену → | картридж door with beacon See “картридж door removal” on page 353. |
| 20 | 40X7950 запросить цену → | картридж door front cover N/A |
| 21 | 40X7914 запросить цену → | левый inner cover N/A |
| 22 | 40X7926 запросить цену → | Column right inner cover See “Column right inner cover removal” on page 298. |
| 23 | 40X7929 запросить цену → | Column left inner cover N/A |
| 24 | 40X7931 запросить цену → | левая крышка See “левая крышка removal (MX81x)” on page 303. |

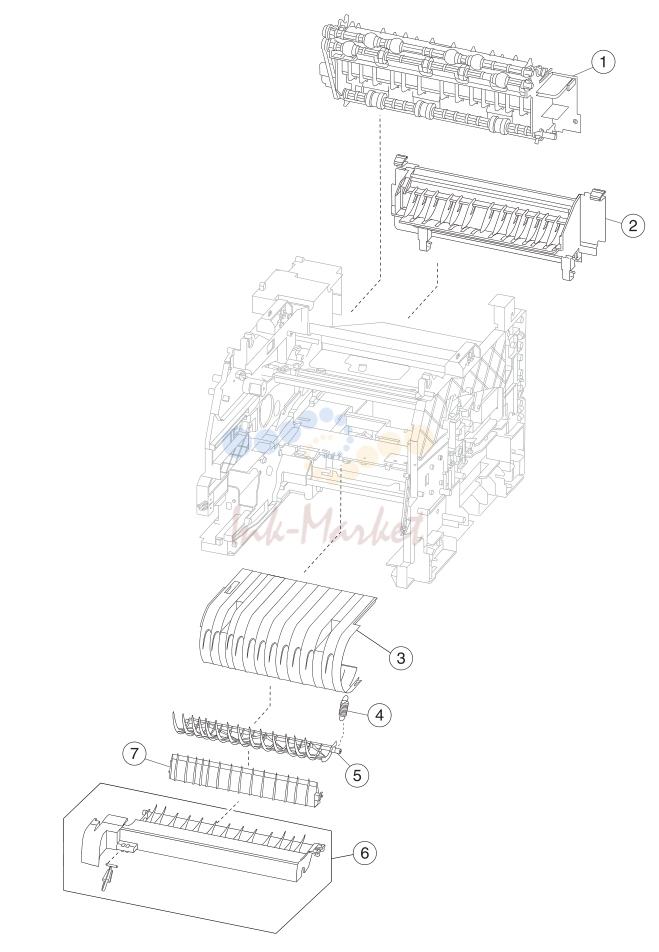

Paper path
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7602 под заказ | верхний redrive See “верхний redrive removal” on page 363. |
| 2 | 40X7588 запросить цену → | печь access door (MX81x) See “печь access door removal” on page 349. |
| 2 | 40X8399 запросить цену → | печь access door (MX71x) See “печь access door removal” on page 349. |
| 3 | 40X7587 запросить цену → | Inner guide deflector See “Inner guide deflector removal” on page 318. |
| 4 | 40X7585 запросить цену → | Recoil spring N/A |
| 5 | 40X7584 запросить цену → | дуплекс exit diverter See “дуплекс exit diverter removal” on page 314. |
| 6 | 40X7583 под заказ | Media turn guide See “Media turn guide removal” on page 325. |
| 7 | 40X7586 запросить цену → | Media vertical guide See “Media vertical guide removal” on page 326. |

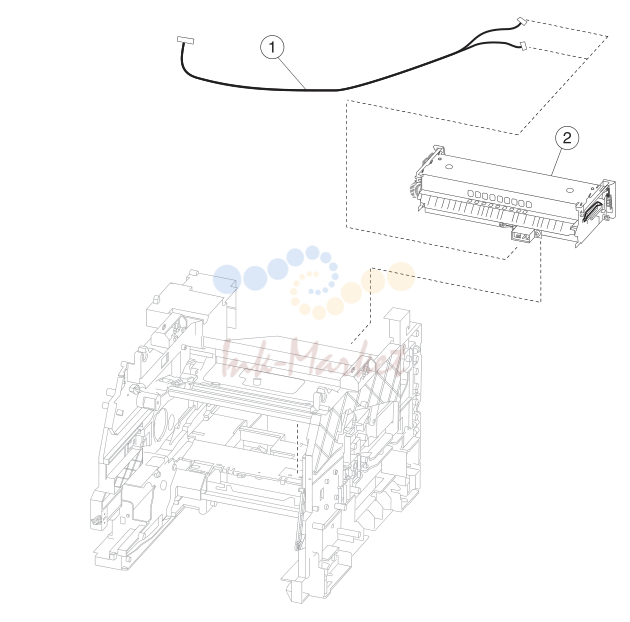

Fusers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7577 запросить цену → | печь data cable N/A |
| 2 | 40X7743 запросить цену → | MX81x Return Program печь Type 00, See “печь page 347. |
| 2 | 40X7744 ✓ в наличии | MX81x Return Program печь Type 01, See “печь page 347. |
| 2 | 40X7745 запросить цену → | MX81x Return Program печь Type 02, 100V A4 See “печь removal” on page 347. |
| 2 | 40X7581 запросить цену → | MX81x Return Program печь Type 03, See “печь page 347. |
| 2 | 40X7734 запросить цену → | MX81x Return Program печь Type 04, See “печь page 347. |
| 2 | 40X8016 запросить цену → | MX81x печь Type 05, 110-120V Letter See “печь removal” on page 347. |
| 2 | 40X8017 под заказ | MX81x печь Type 06, 220-240V A4 See “печь removal” on page 347. |
| 2 | 40X8018 запросить цену → | MX81x печь Type 07, 100V A4 See “печь removal” on page 347. |
| 2 | 40X8019 запросить цену → | MX81x печь Type 08, 110-120V A4 See “печь removal” on page 347. |
| 2 | 40X8020 запросить цену → | MX81x печь Type 09, 220-240V Letter See “печь removal” on page 347. |

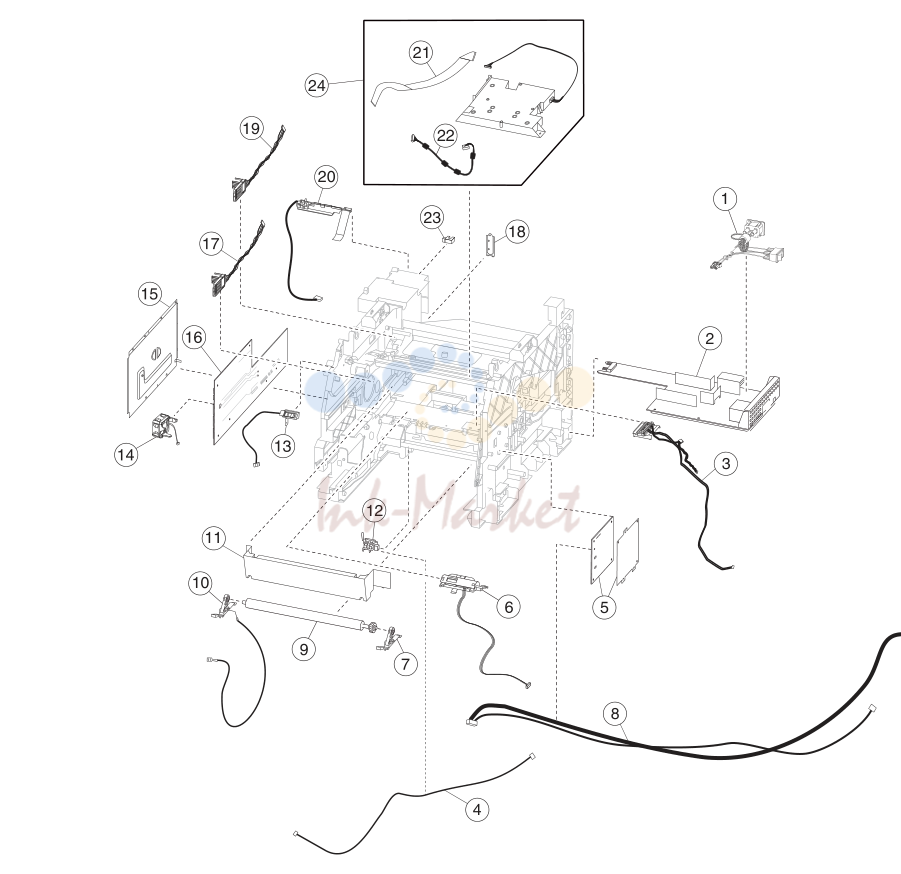

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8101 запросить цену → | Power switch See “Power switch removal” on page 406. |
| 2 | 40X7676 запросить цену → | LVPS See “LVPS removal” on page 403. |
| 3 | 40X7685 запросить цену → | Toner level / imaging unit high voltage contact See “HVPS removal” on page 402. |
| 4 | 40X7688 запросить цену → | вход sensor cable N/A |
| 5 | 40X7578 запросить цену → | HVPS See “HVPS removal” on page 402. |
| 6 | 40X7686 запросить цену → | датчик (toner density) See “датчик (toner density) removal” on Includes shutter and cable page 336. |
| 7 | 40X7606 под заказ | перенос roller right arm See “перенос roller right arm removal” on page 339. |
| 8 | 40X7699 запросить цену → | HVPS/toner cartridge fan cable N/A |
| 9 | 40X7582 ✓ в наличии | перенос roller See “перенос roller removal” on page 342. |
| 10 | 40X7605 запросить цену → | перенос roller left arm with cable See “перенос roller left arm with cable removal” on page 338. |
| 11 | 40X8365 запросить цену → | Printhead access cover See “датчик (input) removal” on page 335. |
| 12 | 40X7607 под заказ | датчик (input) See “датчик (input) removal” on page 335. |
| 13 | 40X7693 запросить цену → | датчик (control panel interlock) See “датчик (control panel interlock) Includes bracket and cable removal” on page 396. |
| 14 | 40X7874 запросить цену → | Controller board cooling fan N/A |
| 15 | 40X8100 запросить цену → | Controller board access shield (MX71x) See “Controller board access shield removal” on page 388. |
| 15 | 40X7722 запросить цену → | Controller board access shield (MX81x) See “Controller board access shield removal” on page 388. |
| 16 | 40X7893 запросить цену → | Controller board (MX710) See “Controller board removal” on page 386. |
| 16 | 40X7936 запросить цену → | Controller board (MX711, MX81x) See “Controller board removal” on page 386. |

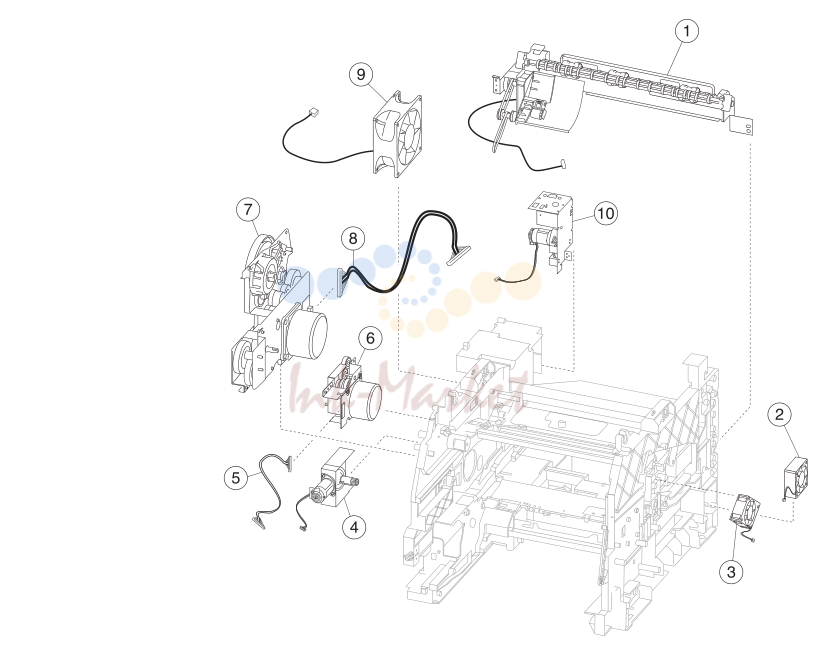

привод motors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7684 запросить цену → | дуплекс motor with cable See “дуплекс motor removal” on page 345. |
| 2 | 40X7695 запросить цену → | дуплекс cooling fan See “дуплекс cooling fan removal” on page 401. |
| 3 | 40X7580 запросить цену → | картридж cooling fan See “картридж cooling fan removal” on page 400. |
| 4 | 40X7596 под заказ | Toner add motor with cable See “Toner add motor removal” on page 398. |
| 5 | 40X7576 запросить цену → | привод печи motor cable See “привод печи motor removal” on page 388. |
| 6 | 40X7595 под заказ | привод печи motor See “привод печи motor removal” on page 388. |
| 6 | 40X8401 запросить цену → | привод печи motor See “привод печи motor removal” on page 388. |
| 7 | 40X7594 под заказ | Main drive motor See “Main drive motor removal” on page 391. |
| 8 | 40X7574 запросить цену → | Main motor cable See “Main cooling fan removal” on page 390. |
| 9 | 40X7579 запросить цену → | Main cooling fan with cable See “Main cooling fan removal” on page 390. |
| 10 | 40X7682 под заказ | верхний redrive motor with cable See “верхний redrive motor removal” on page 361. |

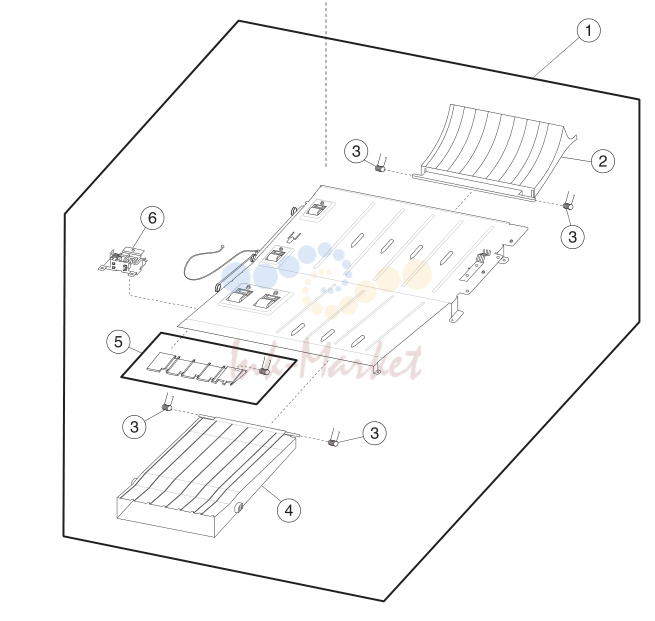

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7683 запросить цену → | Internal duplex with cable N/A |
| 2 | 40X7668 запросить цену → | дуплекс rear flap See “дуплекс rear flap removal” on page 369. |
| 3 | 40X7723 запросить цену → | Torsion spring N/A |
| 4 | 40X7667 запросить цену → | дуплекс front flap See “дуплекс front flap removal” on page 368. |
| 5 | 40X7952 запросить цену → | дуплекс jam release guide N/A |
| 6 | 40X7697 запросить цену → | датчик (duplex path) with cable See “датчик (duplex path) removal” on page 378. |

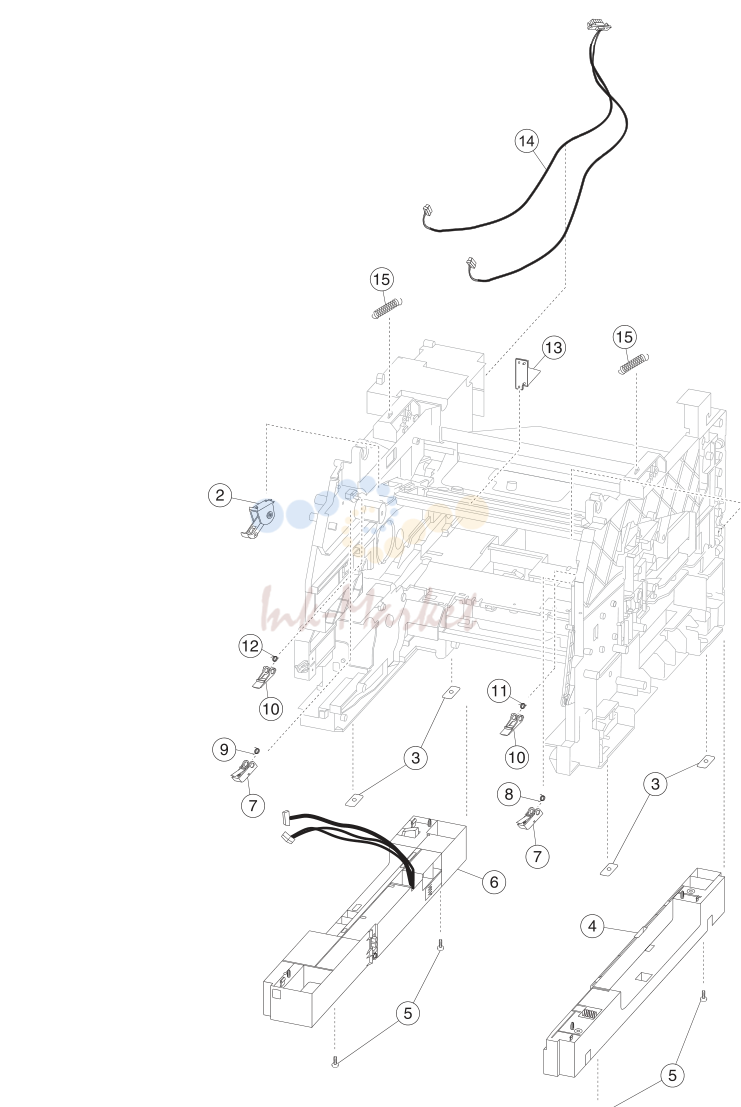

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7733 запросить цену → | правый frame pivot See “правый frame pivot removal” on page 351. |
| 2 | 40X7717 запросить цену → | Toner cartridge clamp N/A |
| 3 | 40X7589 запросить цену → | Fastener plate N/A |
| 4 | 40X8414 запросить цену → | правый frame extension (MX81x) See “правый frame extension removal (MX81x)” on page 383. |
| 4 | 40X7728 под заказ | правый frame extension (MX71x) See “правый frame extension (MX71x)” on page 381. |
| 5 | 40X7590 запросить цену → | M5x12 screw N/A |
| 6 | 40X8413 запросить цену → | левый frame extension (MX81x) See “левый frame extension removal (cid:129) with media size sensor with cable (MX81x)” on page 372. (cid:129) with input option interface cable (cid:129) with sensor (media tray position) with cable |
| 6 | 40X7727 запросить цену → | левый frame extension (MX71x) See “левый frame extension removal (cid:129) with media size sensor with cable (MX71x)” on page 370. (cid:129) with input option interface cable (cid:129) with sensor (media tray position) with cable |
| 7 | 40X7716 запросить цену → | Toner cartridge lock N/A |
| 8 | 40X7719 запросить цену → | Torsion spring N/A |
| 9 | 40X7721 запросить цену → | Torsion spring N/A |
| 10 | 40X7714 запросить цену → | Imaging unit clamp N/A |
| 11 | 40X7720 запросить цену → | Torsion spring N/A |
| 12 | 40X7718 запросить цену → | Torsion spring N/A |
| 13 | 40X7732 запросить цену → | левый frame pivot See “левый frame pivot removal” on page 350. |
| 14 | 40X7575 запросить цену → | Top option interface cable N/A |
| 15 | 40X7724 запросить цену → | Recoil spring (MX81x) N/A |

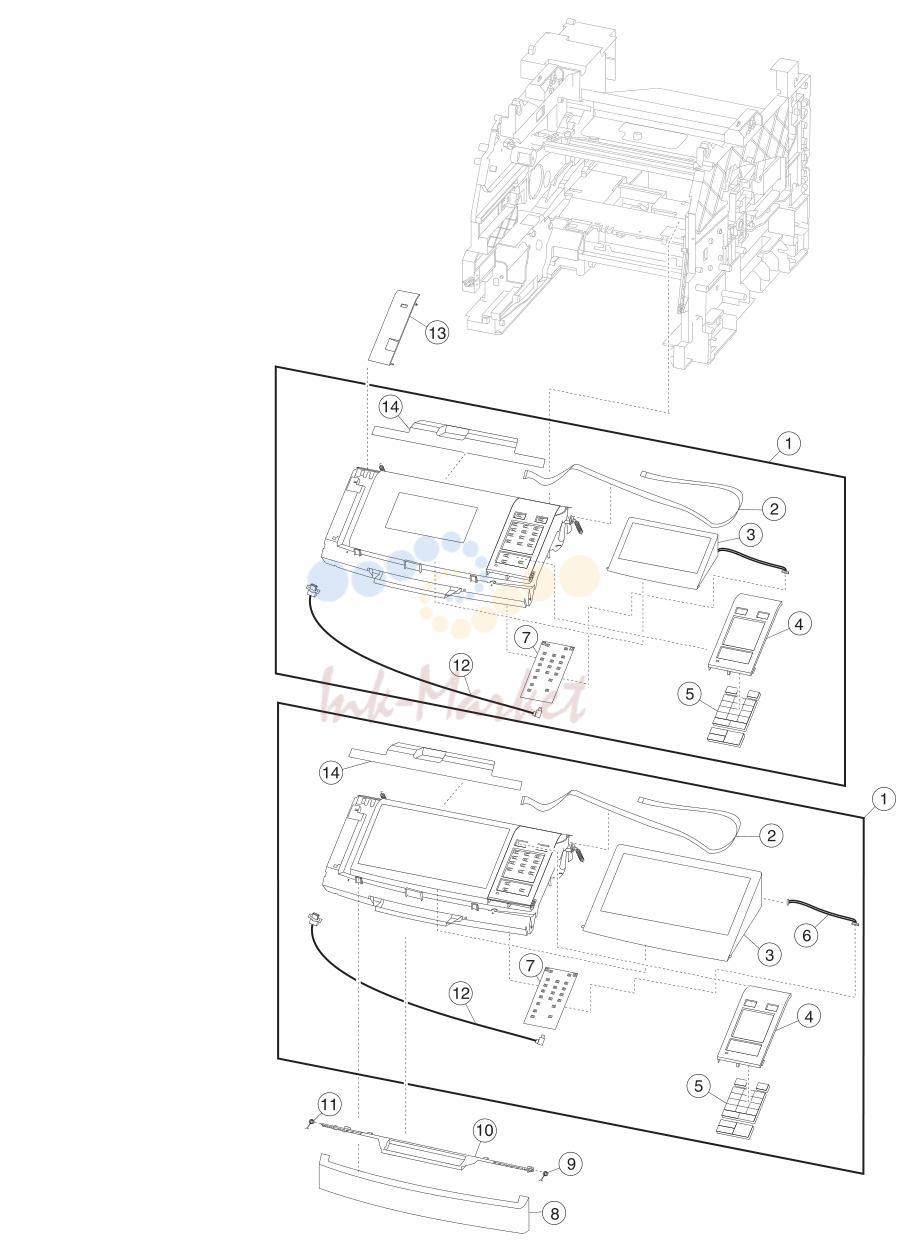

Control panel (MX71x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7860 запросить цену → | Control panel (MX710) See “Control panel removal (MX71x)” on page 414. |
| 1 | 40X7877 запросить цену → | Control panel (MX711) See “Control panel removal (MX71x)” on page 414. |
| 2 | 40X7873 запросить цену → | Controller board to control panel board N/A cable |
| 3 | 40X8485 запросить цену → | Tilting 7-inch display See “Tilting display removal (7‑inch and 10‑inch)” on page 438. |
| 3 | 40X8486 запросить цену → | Tilting 10-inch display See “10‑inch display removal” on page 409. |
| 4 | 40X7865 запросить цену → | Control panel right bezel See “Control panel right bezel removal (MX71x)” on page 431. |
| 5 | 40X7863 под заказ | Control panel buttons N/A |
| 6 | 40X7881 запросить цену → | Display to control panel board cable N/A (MX711, MX81x) |
| 7 | 40X7879 запросить цену → | Control panel board (MX711) See “Control panel board removal (MX71x)” on page 421. |
| 7 | 40X7862 запросить цену → | Control panel board (MX710) See “Control panel board removal (MX71x)” on page 421. |
| 8 | 40X7864 запросить цену → | Control panel front cover See “Control panel front cover removal” on page 426. |
| 9 | 40X7731 запросить цену → | Torsion spring N/A |
| 10 | 40X7868 запросить цену → | Control panel latch See “Control panel latch removal” on page 428. |
| 11 | 40X7730 запросить цену → | Torsion spring N/A |
| 12 | 40X7871 запросить цену → | USB cable (MX71x) N/A |
| 13 | 40X8366 запросить цену → | Control panel left bezel (MX710) See “Control panel left bezel removal (MX71x)” on page 429. |
| 13 | 40X8367 запросить цену → | Control panel left bezel (MX711) See “Control panel left bezel removal (MX71x)” on page 429. |
| 13 | 40X8586 запросить цену → | Control panel left bezel (XM5163) See “Control panel left bezel removal (MX71x)” on page 429. |
| 13 | 40X8587 запросить цену → | Control panel left bezel (XM5170) See “Control panel left bezel removal (MX71x)” on page 429. |
| 13 | 40X8588 запросить цену → | Control panel left bezel (XM7150) See “Control panel left bezel removal (MX71x)” on page 429. |
| 13 | 40X8388 запросить цену → | Control panel left bezel (XM5155) See “Control panel left bezel removal (MX71x)” on page 429. |

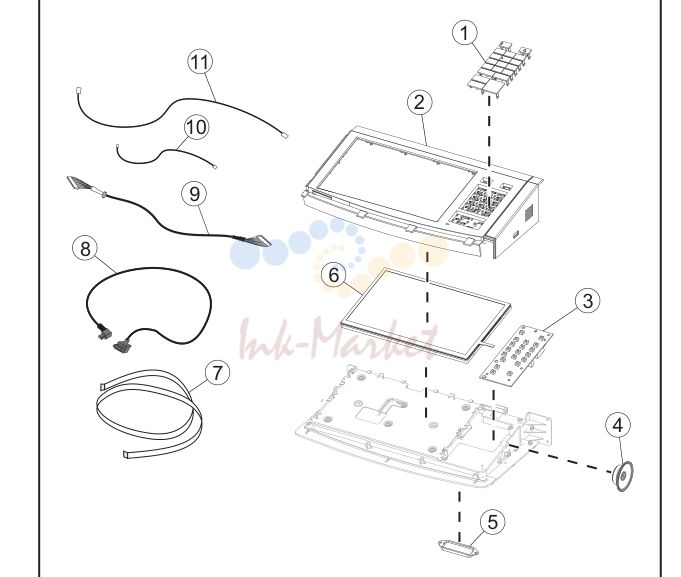

Control panel 10‑inch display (MX81x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7887 запросить цену → | Control panel buttons parts pack N/A |
| 2 | 40X7892 запросить цену → | Control panel cover N/A |
| 3 | 40X7884 запросить цену → | Control panel board N/A |
| 4 | 40X9079 запросить цену → | Control panel speaker N/A |
| 5 | 40X7886 запросить цену → | Standard bin LED board N/A |
| 6 | 40X7883 запросить цену → | Display, 10‑inch touch‑screen N/A |
| 7 | 40X7891 запросить цену → | шлейф, controller board to control panel board N/A |
| 8 | 40X7888 запросить цену → | USB cable N/A |
| 9 | 40X7881 запросить цену → | шлейф, display to control panel N/A |
| 10 | 40X7889 запросить цену → | шлейф, standard bin LED N/A |
| 11 | 40X7890 запросить цену → | Speaker cable N/A |
| 12 | 40X7882 запросить цену → | Control panel в сборе N/A |

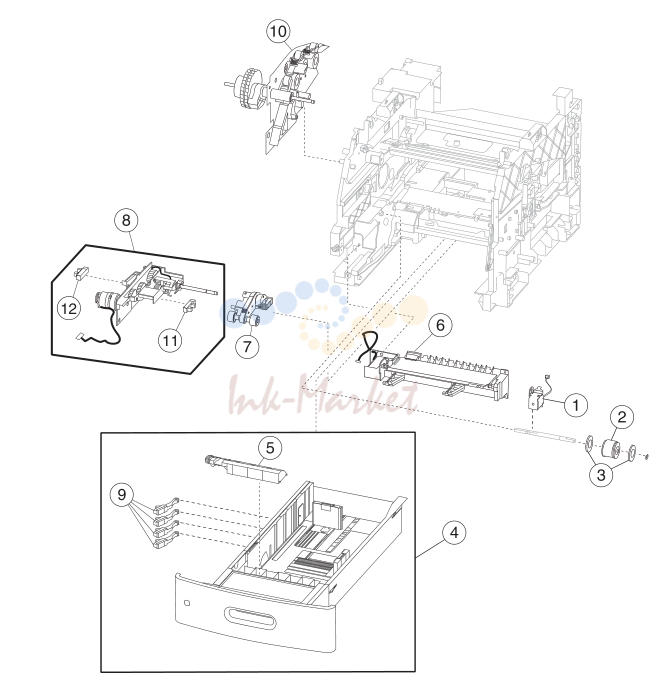

лоток бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7712 под заказ | MPF feeder solenoid N/A |
| 2 | 40X7600 ✓ в наличии | MPF pick roller See “MPF pick roller removal” on page 331. |
| 3 | 40X7601 запросить цену → | MPF feed roller flange N/A |
| 4 | 40X7742 запросить цену → | 550-sheet tray insert (MX71x) N/A |
| 4 | 40X7948 запросить цену → | 550-sheet tray insert (MX81x) N/A |
| 5 | 40X7713 под заказ | Separator roller в сборе See “Separator roller в сборе removal” on page 381. |
| 6 | 40X7598 под заказ | MPF feeder lift plate with cable See “MPF feeder lift plate removal” on page 328. |
| 7 | 40X7593 ✓ в наличии | Pick roller в сборе See “Pick roller в сборе removal” on page 377. |
| 8 | 40X7591 запросить цену → | Media feeder See “Media feeder removal” on page 393. |
| 9 | 40X8541 запросить цену → | Media size actuator “Media size actuator removal” on page 375 |
| 10 | 40X7599 под заказ | Media aligner roller with MPF pick roller See “Media aligner roller removal” on page 323. |
| 11 | 40X7592 под заказ | Interrupt sensor N/A (cid:129) датчик (media empty) |
ADF в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7765 запросить цену → | ADF в сборе (MX710) “ADF в сборе removal” on page 448 |
ADF covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7755 запросить цену → | ADF top door w/o beacon and MF sensor (MX71x) “ADF door removal” on page 455 |
| 1 | 40X7794 запросить цену → | ADF top door w/ beacon and MF sensor (MX81x) “ADF door removal” on page 455 |
| 2 | 40X7763 запросить цену → | ADF left hinge “ADF left hinge removal” on page 463 |
| 3 | 40X7753 запросить цену → | ADF rear cover “ADF rear cover removal” on page 470 |
| 4 | 40X7762 запросить цену → | ADF right hinge “ADF right hinge removal” on page 472 |
| 5 | 40X7781 запросить цену → | ADF lift tray “ADF lift tray removal” on page 466 |
| 6 | 40X7780 запросить цену → | ADF input tray “ADF input tray removal” on page 461 |
| 7 | 40X7756 запросить цену → | Bin extension “Bin extension removal” on page 484 |
| 8 | 40X7766 запросить цену → | Flatbed glass cushion “Flatbed glass cushion removal” on page 504 |
| 9 | 40X8371 запросить цену → | ADF bottom door (MX71x) “ADF bottom door removal” on page 449 |
| 9 | 40X7761 запросить цену → | ADF bottom door (MX81x) “ADF bottom door removal” on page 449 |
| 10 | 40X7793 запросить цену → | ADF front cover w/o lightpipe (MX71x) “ADF front cover removal” on page 459 |
| 10 | 40X7752 запросить цену → | ADF front cover w/ lightpipe (MX81x) “ADF front cover removal” on page 459 |
| 11 | 40X7772 запросить цену → | ADF float plate w/ springs “ADF float plate with springs removal” on page 457 |
ADF mechanical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7769 запросить цену → | ADF rear side drive parts pack “ADF rear side drive parts pack removal” on page 472 |
| 2 | 40X7751 запросить цену → | Magnetic clutch “Magnetic clutch removal” on page |
| 3 | 40X7757 запросить цену → | шестерня (29t), separation roll drive “Separation roll drive gear (29t) removal” on page 496 |
| 4 | 40X7758 запросить цену → | шестерня (40t), 1st scan roll drive “First scan roll drive gear (40t) removal” on page 485 |
| 5 | 40X7768 запросить цену → | ADF tray lift drive “ADF tray lift drive removal” on page 480 |
| 6 | 40X7767 запросить цену → | ADF front side drive parts pack “ADF front side drive parts pack removal” on page 460 |
| 7 | 40X7935 запросить цену → | Deskew idler shaft “Deskew idler shaft removal” on page 484 |
| 8 | 40X7775 ✓ в наличии | ADF separator roller “ADF separator roller removal” on page 474 |
| 9 | 40X7749 под заказ | ADF feed belt “ADF feed belt removal” on page 456 |
| 10 | 40X7774 ✓ в наличии | ADF pick roller “ADF pick roller removal” on page 468 |
ADF electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7853 запросить цену → | Multifeed sensor parts kit “Multifeed sensor parts kit removal” on page 490 |
| 2 | 40X8536 запросить цену → | датчик (ADF media present) “датчик (ADF media present) removal” on page 493 |
| 3 | 40X7777 запросить цену → | Interrupt w/flag sensor (ADF exit) “Interrupt with flag sensor (ADF media exit) removal” on page 487 |
| 4 | 40X7771 запросить цену → | ADF controller card “ADF controller card removal” on page 454 |
| 5 | 40X8501 запросить цену → | ADF to controller cable (MX71x) N/A |
| 5 | 40X8502 запросить цену → | ADF to controller cable (MX81x ) N/A |
| 6 | 40X7778 запросить цену → | Push button switch sensor (ADF closed) “ADF push button switch sensor removal” on page 469 |
| 7 | 40X7792 запросить цену → | ADF CCD scanner “ADF scanner CCD removal” on page 450 |
| 8 | 40X7776 запросить цену → | Interrupt w/ flag sensor (ADF 2nd scan) “Interrupt with flag sensor (ADF 2nd scan) removal” on page 486 |
| 9 | 40X7592 под заказ | датчик (ADF lower door interlock) “датчик (ADF lower door interlock) removal” on page 478 |
| 11 | 40X7779 запросить цену → | датчик (ADF 1st scan) N/A |
Flatbed scanner (MX710 and MX711)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7912 запросить цену → | Flatbed scanner (MX71x) “Flatbed scanner в сборе removal” on page 499 |
| 2 | 40X7783 запросить цену → | Flatbed scanner glass “Flatbed scanner glass removal” on page 513 |
| 3 | 40X7788 запросить цену → | Flatbed scanner tension pulley w/ belt “Flatbed tension pulley with belt removal” on page |
| 4 | 40X7785 запросить цену → | Flatbed scanner cables part kit, which includes the N/A following: (cid:129) FB motor (cid:129) FB ICC to ADF PCBA (cid:129) FB length sensor (cid:129) FB HP sensor & LED (cid:129) Ground strap (cid:129) Ground strap |
| 5 | 40X7784 запросить цену → | Flatbed scanner PCBA “Flatbed scanner PCBA removal” on page 515 |
| 6 | 40X7787 запросить цену → | Flatbed scanner drive parts kit “Flatbed scanner drive parts kit removal” on page |
| 7 | 40X7901 запросить цену → | Flatbed right cover “Flatbed scanner right cover removal” on page 506 |
| 8 | 40X7903 запросить цену → | Speaker bracket “Flatbed scanner right cover removal” on page 506 |
| 9 | 40X9079 запросить цену → | Speaker, control panel “Flatbed scanner right cover removal” on page 506 |
| 10 | 40X7908 запросить цену → | шлейф, speaker N/A |
| 11 | 40X7885 запросить цену → | Standard output bin LED lens N/A |
| 12 | 40X8098 запросить цену → | Standard output bin LED PCBA N/A |
| 13 | 40X7899 запросить цену → | Flatbed front cover “Flatbed scanner front cover removal” on page 502 |
Flatbed scanner (MX810, MX811 and MX812)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7782 запросить цену → | Flatbed scanner (MX81x) “Flatbed scanner в сборе removal” on page 499 |
| 2 | 40X7783 запросить цену → | Flatbed scanner glass “Flatbed scanner glass removal” on page 513 |
| 3 | 40X7788 запросить цену → | Flatbed scanner tension pulley w/ belt “Flatbed tension pulley with belt removal” on page 516 |
| 4 | 40X7785 запросить цену → | Flatbed scanner cables part kit, which includes N/A the following: (cid:129) FB motor (cid:129) FB ICC to ADF PCBA (cid:129) FB length sensor (cid:129) FB HP sensor & LED (cid:129) Ground strap (cid:129) Ground strap |
| 5 | 40X7784 запросить цену → | Flatbed scanner PCBA “Flatbed scanner PCBA removal” on page 515 |
| 6 | 40X7787 запросить цену → | Flatbed scanner drive parts kit “Flatbed scanner drive parts kit removal” on page 510 |
| 7 | 40X7941 запросить цену → | Flatbed right cover (MX81x) “Flatbed scanner right cover removal” on page 506 |
| 8 | 40X8038 запросить цену → | Flatbed front cover (MX810) “Flatbed scanner front cover removal” on page 502 |
| 8 | 40X7942 запросить цену → | Flatbed front cover (MX811) “Flatbed scanner front cover removal” on page 502 |
| 8 | 40X8039 запросить цену → | Flatbed front cover (MX812) “Flatbed scanner front cover removal” on page 502 |
| 8 | 40X8588 запросить цену → | Flatbed front cover (XM7150) “Flatbed scanner front cover removal” on page 502 |
| 8 | 40X8589 запросить цену → | Flatbed front cover (XM7160) “Flatbed scanner front cover removal” on page 502 |
| 8 | 40X8590 запросить цену → | Flatbed front cover (XM7170) “Flatbed scanner front cover removal” on page 502 |
вход options (MX710 and MX711)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8106 запросить цену → | 550‑sheet tray option “250/550-sheet media tray option removal” on page 521 |
| 1 | 40X8411 запросить цену → | 550‑sheet tray option, lockable “250/550-sheet media tray option removal” on page 521 |
| 2 | 40X8152 запросить цену → | 250‑sheet tray option “250/550-sheet media tray option removal” on page 521 |
| 2 | 40X8410 запросить цену → | 250‑sheet tray option, lockable “250/550-sheet media tray option removal” on page 521 |
| 3 | 40X8161 запросить цену → | HCIT option “HCIT and drawer в сборе removal” on page 537 |
| 40X8409 запросить цену → | Spacer N/A |
вход options (MX810, MX811 and MX812)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8162 запросить цену → | HCIT and drawer в сборе “HCIT and drawer в сборе removal” on page 537 |
| 2 | 40X8108 запросить цену → | 550‑sheet tray and drawer в сборе “250/550-sheet media tray option removal” on page 521 |
250-sheet tray option (MX710 and MX711)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8160 запросить цену → | 250-sheet tray option upper interface cable “Drawer upper interface cable removal” on page |
| 2 | 40X8156 запросить цену → | датчик (pass through) “датчик (drawer pass through) removal ” on page 531 |
| 3 | 40X8158 запросить цену → | датчик (pick) “датчик (pick) removal” on page 533 |
| 4 | 40X7592 под заказ | датчик (pick roller position) “датчик (pick roll position) removal ” on page 522 |
| 5 | 40X7593 ✓ в наличии | Pick roller “Drawer pick roller removal ” on page 522 |
| 6 | 40X8159 запросить цену → | 250-sheet tray option lower interface cable “Drawer lower interface cable removal” on page |
| 7 | 40X7713 под заказ | Separator roller в сборе “Media tray separation roller removal” on page |
| 8 | 40X8154 запросить цену → | 250-sheet tray front cover “Media tray front cover removal” on page 522 |
| 9 | 40X8541 запросить цену → | Media size actuator “Media size actuator removal” on page 375 |
| 10 | 40X8153 запросить цену → | 250-sheet tray “Media tray в сборе removal” on page 521 |
| 11 | 40X8157 запросить цену → | 250-sheet tray option transport motor “Drawer transport motor removal” on page 530 |
| 12 | 40X7591 запросить цену → | Media feeder “Drawer media feeder removal ” on page 528 |
| 13 | 40X8672 запросить цену → | 250-sheet tray option controller PCBA “Drawer controller PCBA removal” on page 525 |
550-sheet tray option (MX710 and MX711)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8160 запросить цену → | 550-sheet tray option upper interface cable “Drawer upper interface cable removal” on page |
| 2 | 40X7593 ✓ в наличии | Pick roller “Drawer pick roller removal ” on page 522 |
| 3 | 40X7592 под заказ | датчик (pick roller position) “датчик (pick roll position) removal ” on page 522 |
| 4 | 40X8158 запросить цену → | датчик (pick) “датчик (pick) removal” on page 533 |
| 5 | 40X8156 запросить цену → | датчик (pass through) “датчик (drawer pass through) removal ” on page 531 |
| 6 | 40X8159 запросить цену → | 550-sheet tray option lower interface cable “Drawer lower interface cable removal” on page |
| 7 | 40X7713 под заказ | Separator roller в сборе “Media tray separation roller removal” on page |
| 8 | 40X8109 запросить цену → | 550-sheet tray front cover “Media tray front cover removal” on page 522 |
| 9 | 40X8541 запросить цену → | Media size actuator “Media size actuator removal” on page 375 |
| 10 | 40X7742 запросить цену → | 550-sheet tray “Media tray в сборе removal” on page 521 |
| 11 | 40X8157 запросить цену → | 550-sheet tray option transport motor “Drawer transport motor removal” on page 530 |
| 12 | 40X7591 запросить цену → | Media feeder “Drawer media feeder removal ” on page 528 |
| 13 | 40X8155 запросить цену → | 550-sheet tray option controller PCBA “Drawer controller PCBA removal” on page 525 |
550-sheet tray option (MX810, MX811, MX812)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8160 запросить цену → | 550‑sheet tray option upper interface cable “Drawer upper interface cable removal” on page |
| 2 | 40X7593 ✓ в наличии | pick roller “Drawer pick roller removal ” on page 522 |
| 3 | 40X7592 под заказ | датчик (pick roller position) “датчик (pick roll position) removal ” on page 522 |
| 4 | 40X8158 запросить цену → | датчик (pick) “датчик (pick) removal” on page 533 |
| 5 | 40X8156 запросить цену → | датчик (pass through) “датчик (drawer pass through) removal ” on page 531 |
| 6 | 40X8159 запросить цену → | 550‑sheet tray option lower interface cable “Drawer lower interface cable removal” on page |
| 7 | 40X7713 под заказ | Separator roller в сборе “Media tray separation roller removal” on page |
| 8 | 40X8113 запросить цену → | 550-sheet tray front cover “Media tray front cover removal” on page 522 |
| 9 | 40X8541 запросить цену → | Media size actuator “Media size actuator removal” on page 375 |
| 10 | 40X7948 запросить цену → | 550‑sheet tray “Media tray в сборе removal” on page 521 |
| 11 | 40X8157 запросить цену → | 550‑sheet tray option transport motor “Drawer transport motor removal” on page 530 |
| 12 | 40X7591 запросить цену → | Media feeder “Drawer media feeder removal ” on page 528 |
| 13 | 40X8155 запросить цену → | 550‑sheet option tray controller PCBA “Drawer controller PCBA removal” on page 525 |
High capacity input tray option 1 (MX710 and
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8163 под заказ | HCIT drawer в сборе See “HCIT drawer в сборе removal” on page |
| 2 | 40X8165 под заказ | HCIT See “HCIT removal” on page 537 |
High capacity input tray option 2 (MX710 and
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8178 запросить цену → | датчик (HCIT pick) with cable See “датчик (HCIT pick) removal” on page 556 |
| 2 | 40X8177 под заказ | датчик (HCIT media low) with flag See “датчик (HCIT media low) with flag removal” on page 553 |
| 3 | 40X8174 запросить цену → | HCIT option media feeder See “HCIT media feeder removal” on page 557 |
| 4 | 40X8180 запросить цену → | HCIT option interface cable See “HCIT drawer в сборе interface cable removal” on page 552 |
| 5 | 40X8173 запросить цену → | HCIT option controller PCBA See “HCIT controller PCBA removal” on page 547 |
| 6 | 40X8179 запросить цену → | HCIT option lift drive motor See “HCIT lift drive motor removal” on page 550 |
| 7 | 40X8169 запросить цену → | HCIT option right cover See “HCIT drawer в сборе right cover removal” on page 545 |
| 8 | 40X7592 под заказ | датчик (HCIT pick roller position) See “датчик (pick roll position) removal” on page 554 |
| 9 | 40X7593 ✓ в наличии | Pick roller See “HCIT pick arm в сборе removal” on page 541 |
| 10 | 40X8171 запросить цену → | HCIT front cover See “HCIT front cover removal” on page 539 |
| 11 | 40X7713 под заказ | Separation roller See “HCIT separator roll в сборе removal” on page 538 |
| 12 | 40X8176 запросить цену → | HCIT media guide See “HCIT media guide removal” on page 538 |
| 13 | 40X8167 запросить цену → | HCIT option left cover See “HCIT drawer в сборе left cover removal” on page 543 |
High capacity input tray option 3 (MX810,
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8164 запросить цену → | HCIT drawer в сборе “HCIT drawer в сборе removal” on page 537 |
| 2 | 40X8166 запросить цену → | HCIT “HCIT removal” on page 537 |
High capacity input tray option 4 (MX810,
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8178 запросить цену → | датчик (HCIT pass through) with cable See “датчик (HCIT pick) removal” on page 591 |
| 2 | 40X8177 под заказ | датчик (HCIT closed) with flag See “датчик (HCIT closed) with flag removal” on page 588 |
| 3 | 40X8174 запросить цену → | HCIT media feeder See “HCIT media feeder removal” on page 592 |
| 4 | 40X8180 запросить цену → | HCIT interface cable See “HCIT drawer в сборе interface cable removal” on page 587 |
| 5 | 40X8173 запросить цену → | HCIT controller PCBA See “HCIT controller PCBA removal” on page 582 |
| 6 | 40X8179 запросить цену → | HCIT lift drive motor See “HCIT lift drive motor removal” on page 585 |
| 7 | 40X8170 запросить цену → | HCIT right cover See “HCIT drawer в сборе right cover removal” on page 581 |
| 8 | 40X7592 под заказ | датчик (HCIT roller position) See “датчик (pick roll position) removal” on page 589 |
| 9 | 40X7593 ✓ в наличии | HCIT pick roller See “HCIT pick arm в сборе removal” on page 579 |
| 10 | 40X8172 запросить цену → | HCIT front cover See “HCIT front cover removal” on page 578 |
| 11 | 40X7713 под заказ | HCIT separation roller See “HCIT separator roll в сборе removal” on page 577 |
| 12 | 40X8176 запросить цену → | HCIT media guide See “HCIT media guide removal” on page 577 |
| 13 | 40X8168 запросить цену → | HCIT left cover See “HCIT drawer в сборе rear cover removal” on page 580 |
выход options (MX810, MX811, and MX812)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8207 запросить цену → | Staple finisher option “Staple finisher/offset stacker option removal” on page 595 |
| 1 | 40X8522 запросить цену → | Offset stacker option “Staple finisher/offset stacker option removal” on page 595 |
| 2 | 40X8241 под заказ | Mailbox option “Mailbox в сборе removal” on page 624 |
Staple finisher option 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8214 запросить цену → | Stapler rear door See “Stapler/offset stacker rear door removal” on page 595 |
| 2 | 40X8222 запросить цену → | Stapler top cover See “Stapler/offset stacker top cover removal” on page 599 |
| 3 | 40X8213 запросить цену → | Stapler paddle drive motor See “Paddle drive motor removal” on page 610 |
| 4 | 40X8220 запросить цену → | датчик (bin full receive) See “датчик (bin full receive) removal” on page 615 |
| 5 | 40X8224 запросить цену → | Stapler lower interface cable See “Stapler/offset stacker lower interface cable removal” on page 611 |
| 6 | 40X8221 запросить цену → | Stapler controller PCBA See “Stapler/offset stacker controller PCBA removal” on page 613 |
Staple finisher option 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8212 запросить цену → | Tamper drive belt “Tamper drive belt removal” on page 609 |
| 2 | 40X8209 запросить цену → | Media stack flap (right) “Media stack flap (right) removal” on page 602 |
| 3 | 40X8217 запросить цену → | датчик (bin full send) “датчик (bin full send) removal” on page 614 |
| 4 | 40X8223 запросить цену → | Stapler carriage в сборе “Stapler carriage в сборе removal” on page 620 |
| 5 | 40X8225 запросить цену → | Stapler door close limit switch “Stapler door close limit switch removal” on page 621 |
| 6 | 40X7592 под заказ | датчик (cartridge door interlock) “датчик (cartridge door interlock) removal” on page 621 |
| 7 | 40X8216 запросить цену → | Stapler right cover “Stapler right cover removal” on page 617 |
| 8 | 40X8215 запросить цену → | Stapler cartridge access door “Stapler cartridge access door removal” on page 619 |
| 9 | 40X8226 запросить цену → | Stapler spring with string “Stapler/offset stacker spring with string removal” on page 601 |
| 10 | 40X8218 запросить цену → | Standard output bin LED “Standard output bin LED removal” on page 606 |
| 11 | 40X8219 запросить цену → | датчик (finisher bin media present) “датчик (finisher/stacker bin media present) removal” on page 607 |
| 12 | 40X8211 запросить цену → | Tamper motor (left) “Tamper motor (left) removal” on page 608 |
| 14 | 40X8210 запросить цену → | Media stack flap (left) “Media stack flap (left) removal” on page 603 |
Mailbox option 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8248 запросить цену → | датчик (bin full receive) “датчик (mailbox bin full receive) removal” on page 639 |
| 2 | 40X8247 запросить цену → | Mailbox media bin full flag “Mailbox media bin full flag removal” on page 638 |
| 3 | 40X8244 запросить цену → | Mailbox controller PCBA “Mailbox controller PCBA removal” on page 631 |
| 4 | 40X8246 запросить цену → | Mailbox left cover “Mailbox left cover removal” on page |
| 5 | 40X8256 под заказ | Mailbox divert motor “Mailbox divert motor removal” on page 636 |
| 6 | 40X8253 запросить цену → | Mailbox lower interface cable “Mailbox lower interface cable removal” on page 634 |
| 7 | 40X7592 под заказ | Mailbox sensor (divert motor) “датчик (mailbox divert motor) removal” on page 633 |
| 8 | 40X8252 запросить цену → | Mailbox spring with string “Mailbox spring with string removal” on page 627 |
| 9 | 40X8254 запросить цену → | Mailbox upper interface cable “Mailbox upper interface cable removal” on page 636 |
| 10 | 40X8242 запросить цену → | Mailbox rear door “Mailbox rear door removal” on page |
| 40X8500 запросить цену → | Actuator flag (media bin full) N/A |
Mailbox option 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8250 запросить цену → | Mailbox output bin LED в сборе See “Mailbox output bin LED в сборе removal” on page 644 |
| 2 | 40X8249 запросить цену → | Mailbox belt See “Mailbox belt removal” on page 642 |
| 3 | 40X8251 запросить цену → | Mailbox solenoid See “Mailbox solenoid removal” on page 628 |
| 4 | 40X8243 запросить цену → | Mailbox right cover See “Mailbox right cover removal” on page 626 |
Offset stacker option 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8214 запросить цену → | Stacker rear door See “Stapler/offset stacker rear door removal” on page 595 |
| 2 | 40X8222 запросить цену → | Stacker top cover See “Stapler/offset stacker top cover removal” on page 599 |
| 3 | 40X8213 запросить цену → | Stacker paddle drive motor See “Paddle drive motor removal” on page 610 |
| 4 | 40X8220 запросить цену → | датчик (bin full receive) See “датчик (bin full receive) removal” on page 615 |
| 5 | 40X8224 запросить цену → | Stacker lower interface cable See “Stapler/offset stacker lower interface cable removal” on page 611 |
| 6 | 40X8221 запросить цену → | Stacker controller PCBA See “Stapler/offset stacker controller PCBA removal” on page 613 |
Offset stacker option 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8212 запросить цену → | Tamper drive belt “Tamper drive belt removal” on page 609 |
| 2 | 40X8209 запросить цену → | Media stack flap (right) “Media stack flap (right) removal” on page 602 |
| 3 | 40X8217 запросить цену → | датчик (bin full send) “датчик (bin full send) removal” on page 614 |
| 4 | 40X8226 запросить цену → | Stacker spring with string “Stapler/offset stacker spring with string removal” on page 601 |
| 5 | 40X8218 запросить цену → | Standard output bin LED “Standard output bin LED removal” on page 606 |
| 6 | 40X8219 запросить цену → | датчик (stacker bin media present) “датчик (finisher/stacker bin media present) removal” on page 607 |
| 7 | 40X8211 запросить цену → | Tamper motor (left) “Tamper motor (left) removal” on page 608 |
| 9 | 40X8210 запросить цену → | Media stack flap (left) “Media stack flap (left) removal” on page 603 |
Полный список запчастей доступен по запросу.
комментарии
