Lexmark X940E / X945E / Mfp — каталог запчастей со схемами

Lexmark X940E / X945E / Mfp — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

крышки 2
PC cartridge and developer drive
Media tray
MPF feed unit в сборе 1
MPF feed unit в сборе 3
Printer left door and duplex
Printer left door в сборе 2
дуплекс 1
Standard media exit shift
Xerographic and waste toner
перенос belt lift 1
перенос belt lift 2
Developer unit assemblies
Cooling fans
Electrical 1
ADF в сборе
ADF motor unit
Scanner covers
CCD lens в сборе
Control panel and platen glass
Carriage cable and motor
1TM covers
1TM feed unit в сборе
1TM media feed unit
TTM covers
TTM media trays
TTM media tray 3
TTM media tray 4 transport
TTM left door
Miscellaneous

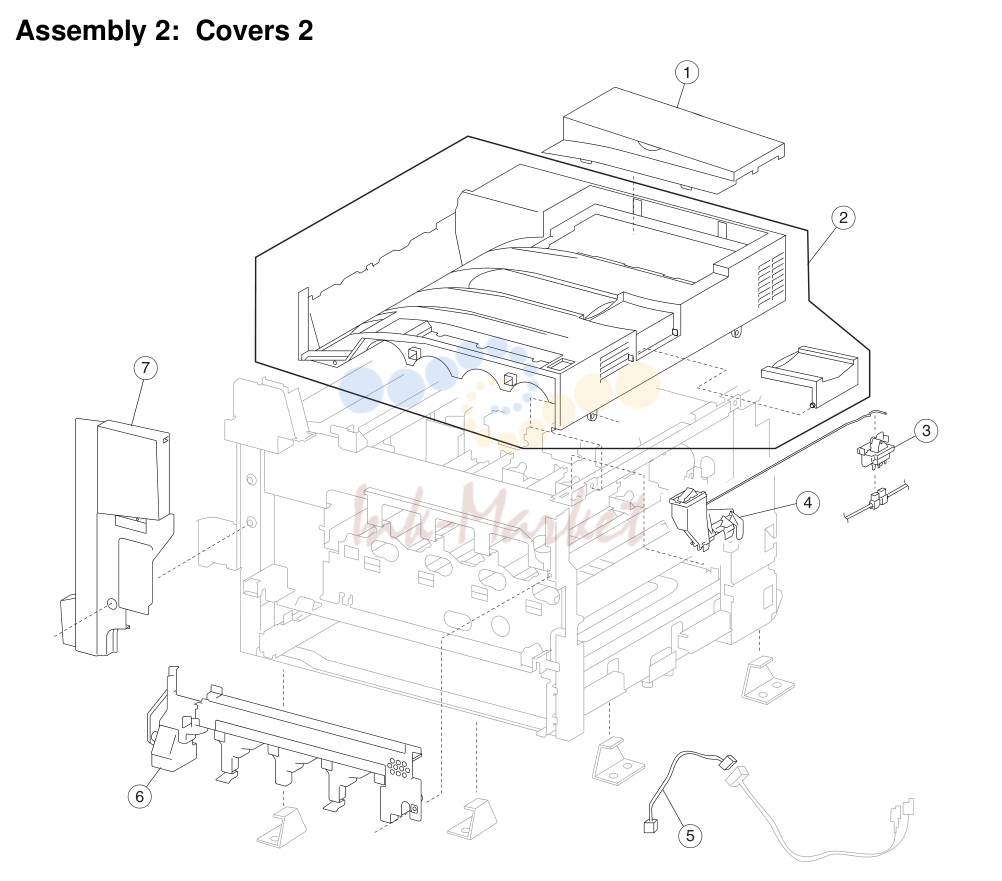

крышки 2

№	Артикул	Наименование
1	40X3782 запросить цену →	RIP card access cover
2	40X3781 запросить цену →	верхняя крышка в сборе
3	40X3787 запросить цену →	Switch (main power)
4	40X3786 запросить цену →	Main power switch actuator
5	40X3783 запросить цену →	Main switch cable в сборе
6	40X3785 запросить цену →	Inner cover
7	40X3784 запросить цену →	передний left cover 7-3 Parts catalog

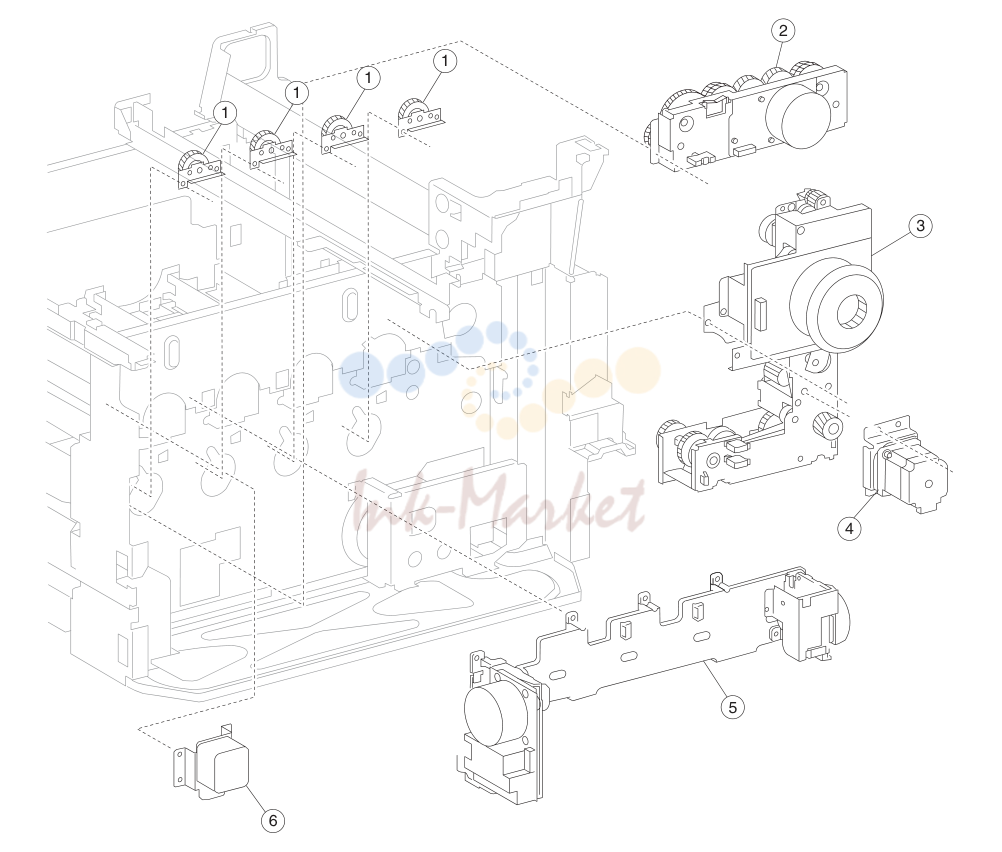

PC cartridge and developer drive

№	Артикул	Наименование
1	40X3671 запросить цену →	Developer idler gear в сборе
2	40X3669 запросить цену →	CMY developer drive motor в сборе
3	40X3670 запросить цену →	Developer/transport drive motor в сборе
4	40X3672 запросить цену →	MPF/transport drive motor в сборе
5	40X3667 запросить цену →	CMYK PC cartridge drive motor в сборе
6	40X3668 запросить цену →	перенос belt drive motor в сборе 7-5 Parts catalog

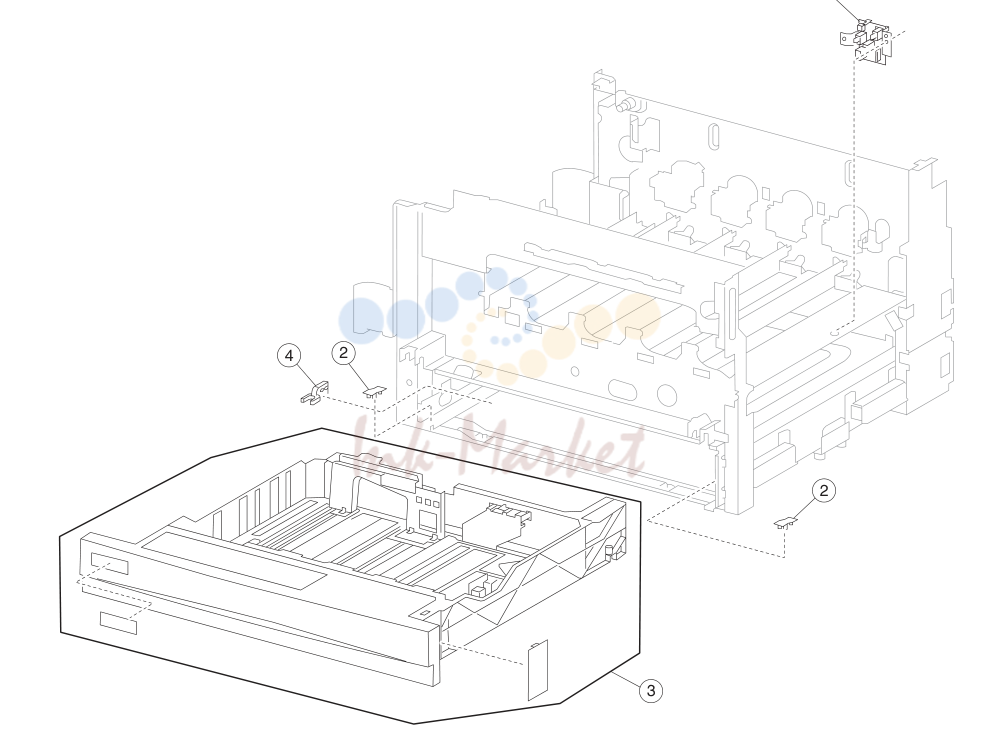

Media tray

№	Артикул	Наименование
1	40X3677 запросить цену →	Switch (media size)
2	40X3676 запросить цену →	Media tray slide
3	40X3678 запросить цену →	Media tray в сборе kit • Media tray в сборе • #1 label • #2 label • #3 label • #4 label • Instruction label
4	40X3675 запросить цену →	Media tray catch 7-7 Parts catalog

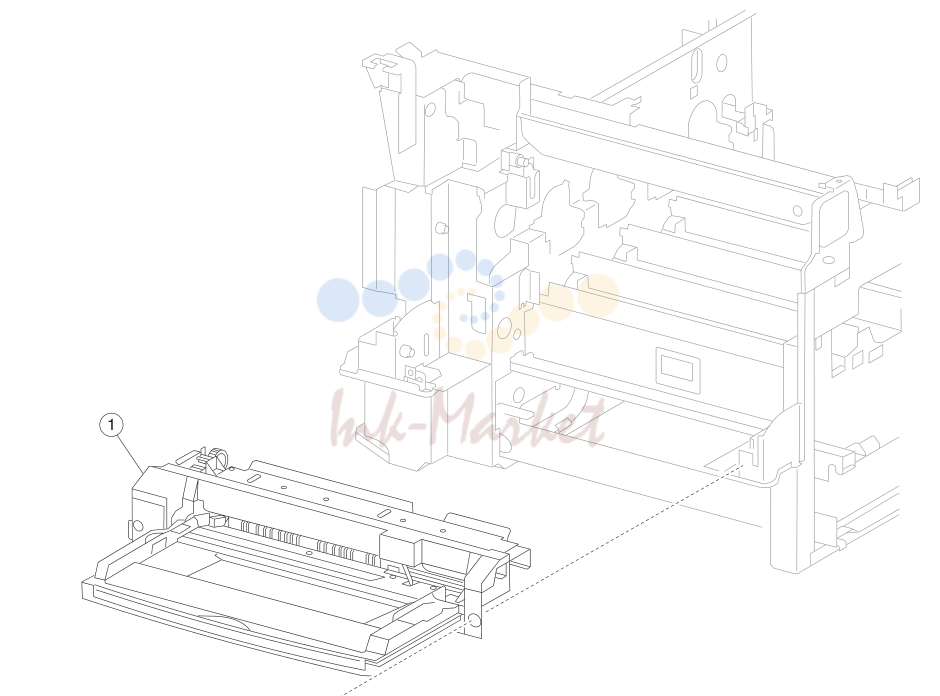

MPF feed unit в сборе 1

№	Артикул	Наименование
1	40X4079 запросить цену →	MPF feed unit в сборе (this comes assembled) 7-11 Parts catalog

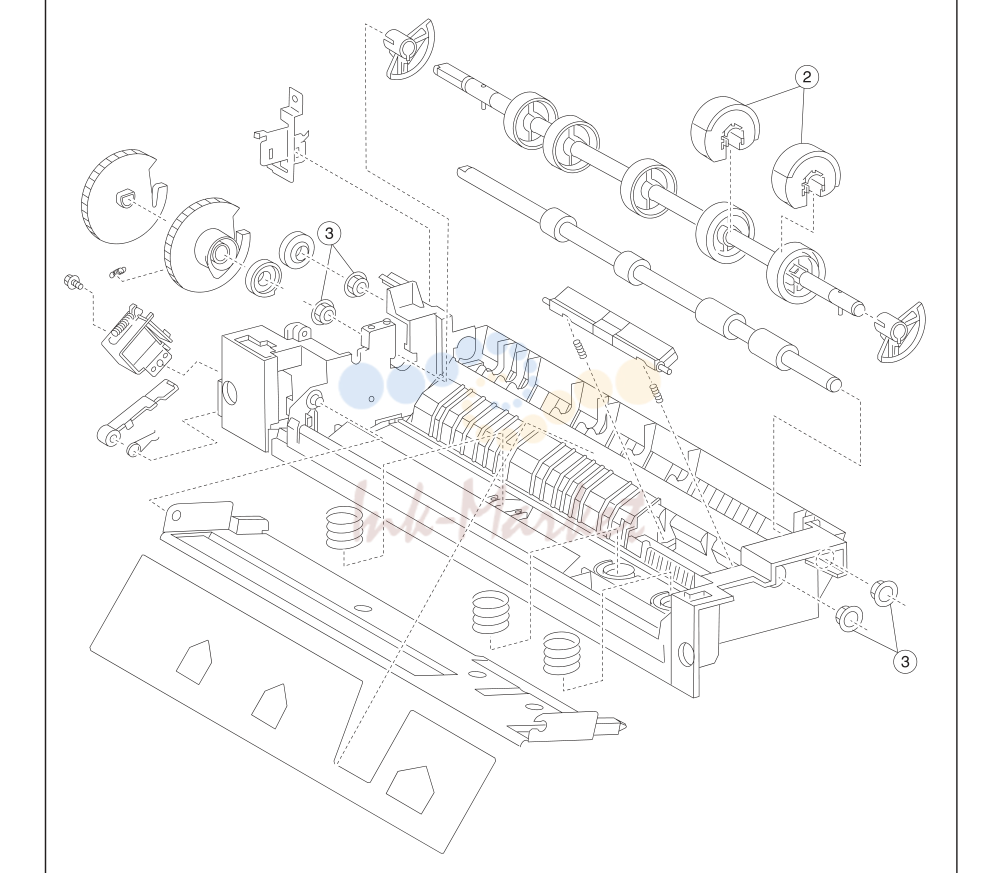

MPF feed unit в сборе 3

№	Артикул	Наименование
1	40X4079 запросить цену →	MPF feed unit в сборе (this comes assembled)
2	40X3711 запросить цену →	MPF pick roll kit • MPF pick roll (2)
3	40X1381 запросить цену →	Bushing 8 mm 7-13 Parts catalog

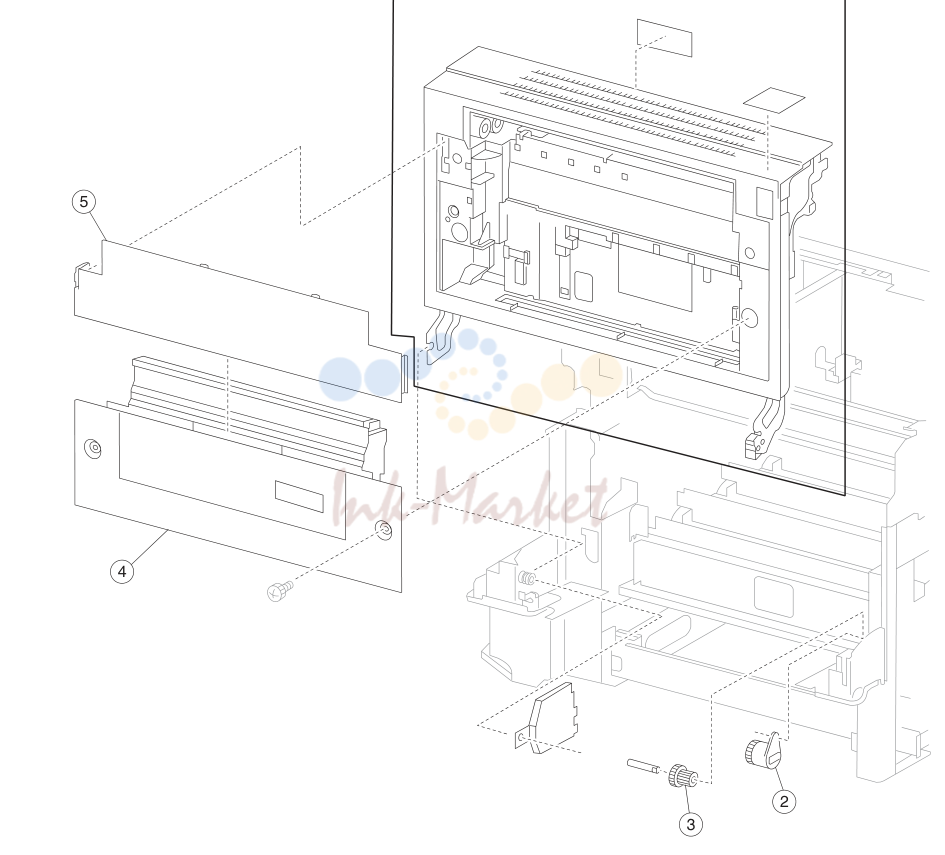

Printer left door and duplex

№	Артикул	Наименование
1	40X4078 запросить цену →	Printer left door в сборе (this comes assembled)
2	40X3697 запросить цену →	Printer left door damper в сборе
3	40X3696 запросить цену →	Printer left door damper idler gear
4	40X3799 запросить цену →	дуплекс unit в сборе (this comes assembled)
5	40X3798 запросить цену →	Printer left door blind cover 7-15 Parts catalog

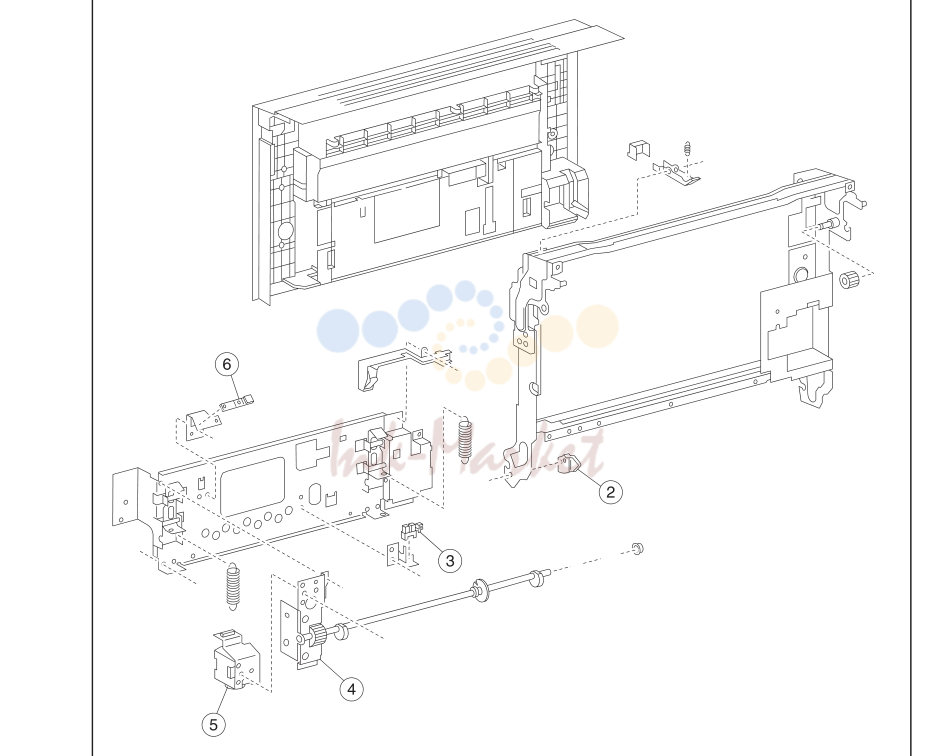

Printer left door в сборе 2

№	Артикул	Наименование
1	40X4078 запросить цену →	Printer left door в сборе (this comes assembled)
2	40X3704 запросить цену →	Printer left door damper sector gear
3	40X3688 запросить цену →	датчик (2nd transfer roll retract HP)
4	40X3701 запросить цену →	2nd transfer roll retract cam в сборе
5	40X3702 запросить цену →	2nd transfer retract motor в сборе
6	40X3703 запросить цену →	датчик (media on belt) 7-17 Parts catalog

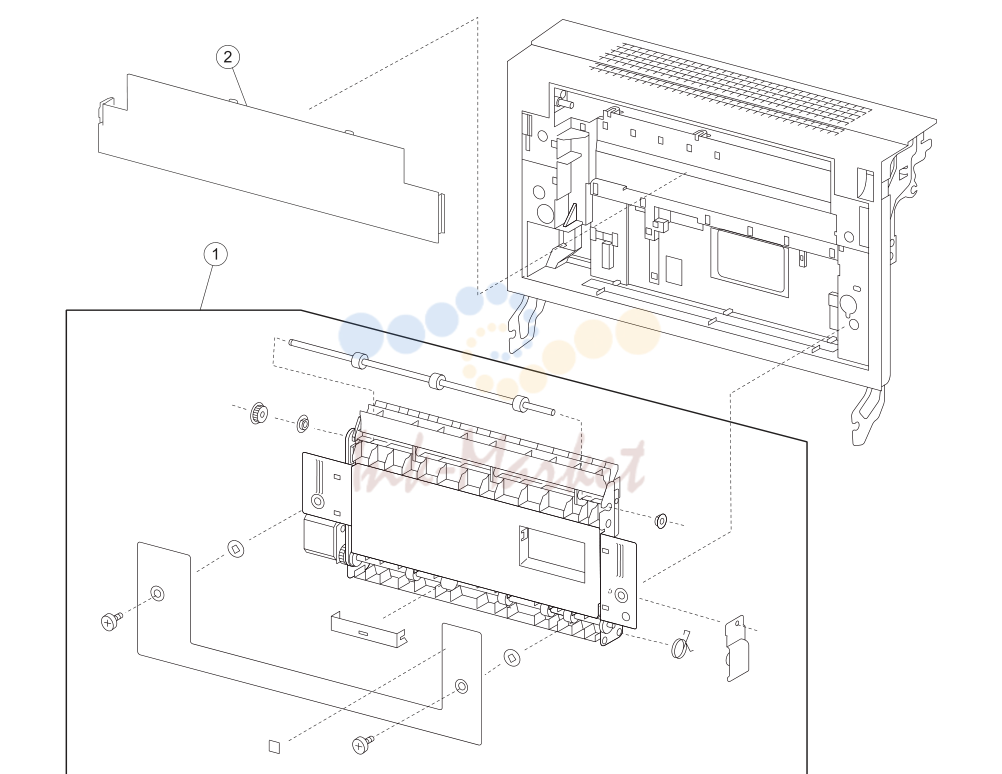

дуплекс 1

№	Артикул	Наименование
1	40X3799 запросить цену →	дуплекс unit в сборе (this comes assembled)
2	40X3798 запросить цену →	Printer left door blind cover 7-19 Parts catalog

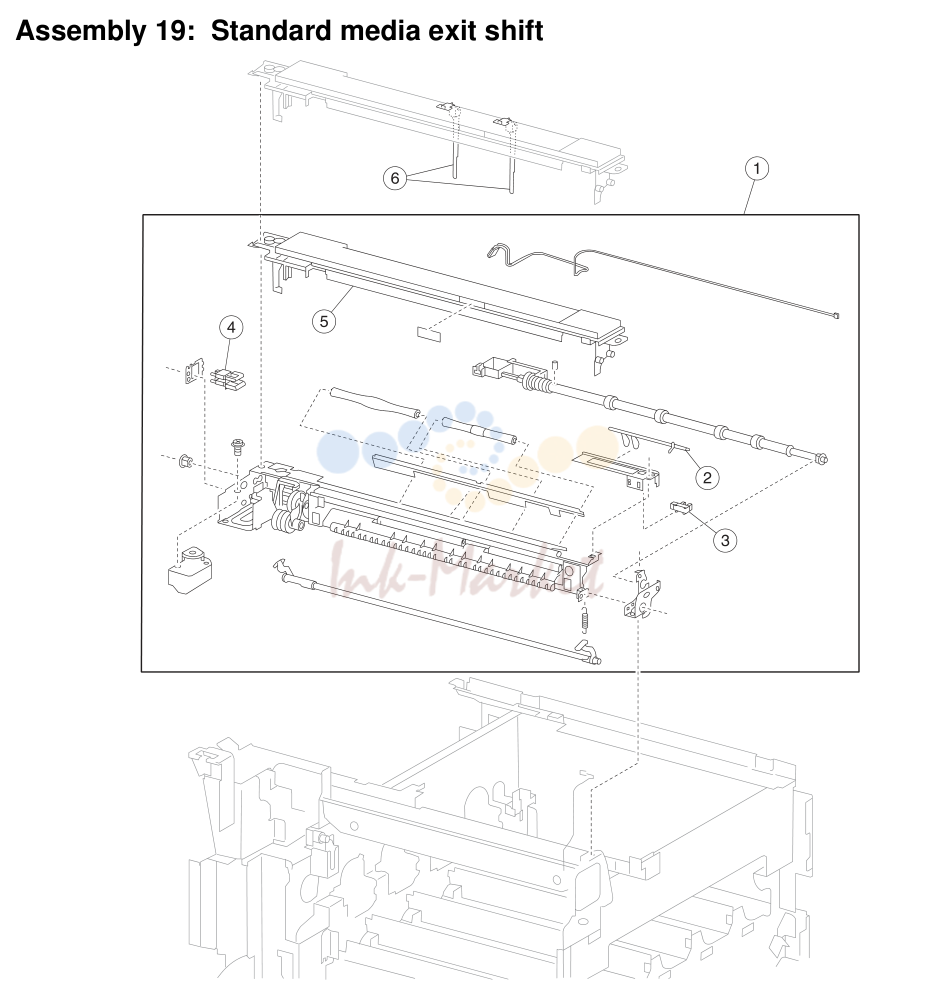

Standard media exit shift

№	Артикул	Наименование
1	40X3705 запросить цену →	Standard media exit shift в сборе (this comes assembled)
2	40X3707 запросить цену →	Standard bin full actuator
3	40X3688 запросить цену →	датчик (standard bin full)
4	40X0553 запросить цену →	Switch (printer left door interlock)
5	40X3706 запросить цену →	Standard exit top cover
6	40X4080 запросить цену →	Standard output bin paper weight в сборе • Paper weight (2) • Installation template 7-21 Parts catalog

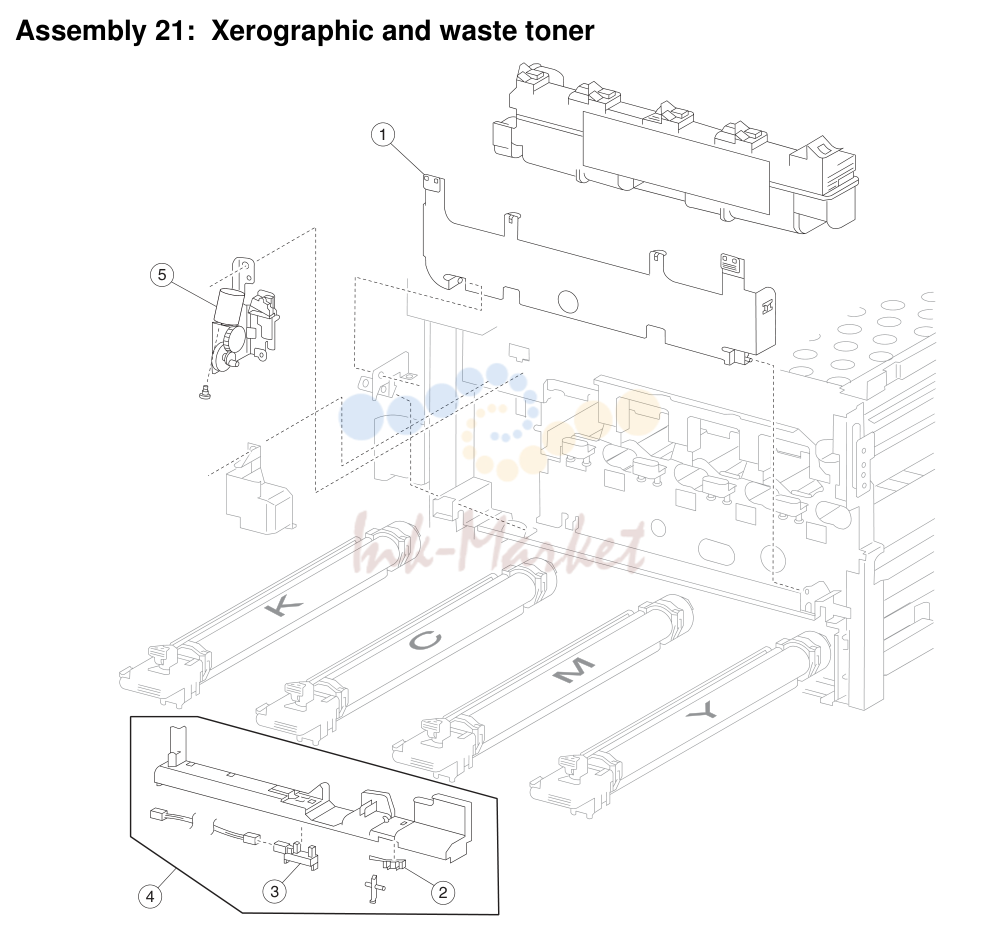

Xerographic and waste toner

№	Артикул	Наименование
1	40X3713 запросить цену →	Waste toner cartridge cover
2	40X3715 запросить цену →	Switch (waste toner cartridge interlock)
3	40X3717 запросить цену →	датчик (waste toner cartridge full)
4	40X3714 запросить цену →	Waste toner cartridge sensor в сборе (this comes assembled)
5	40X3716 запросить цену →	Waste toner agitator motor в сборе 7-23 Parts catalog

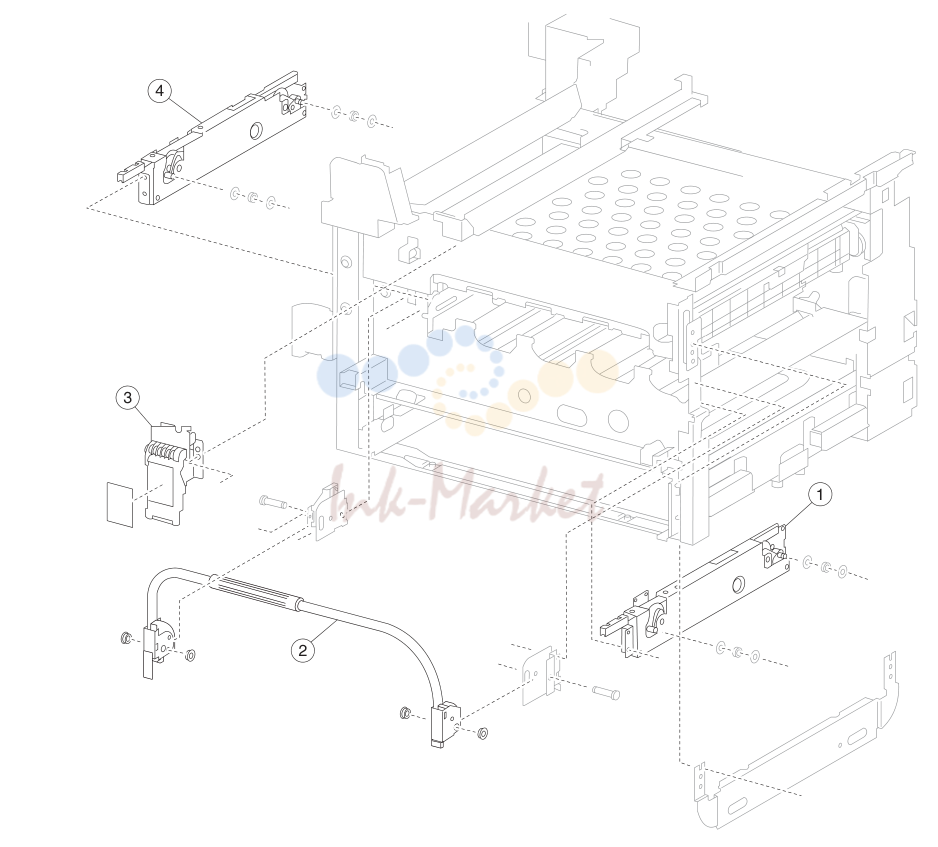

перенос belt lift 1

№	Артикул	Наименование
1	40X3722 запросить цену →	правый transfer belt lift в сборе
2	40X3727 запросить цену →	перенос belt lift handle в сборе
3	40X3723 запросить цену →	перенос belt lift latch в сборе with label
4	40X3721 запросить цену →	левый transfer belt lift в сборе 7-25 Parts catalog

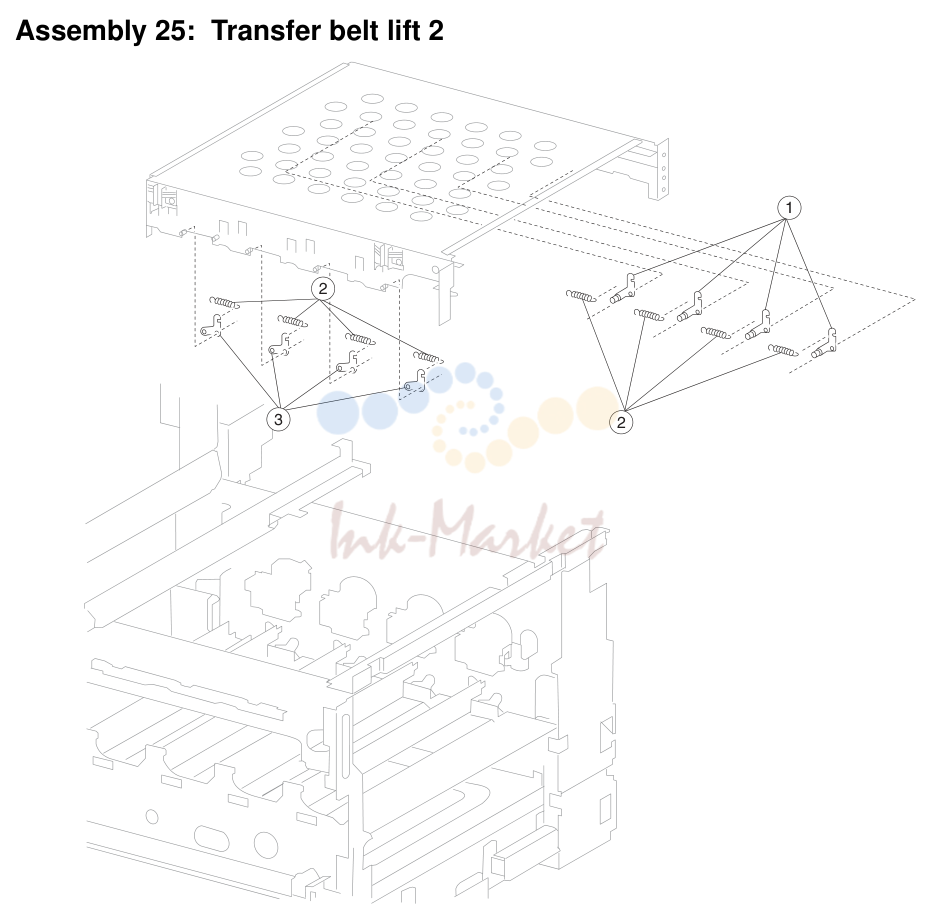

перенос belt lift 2

№	Артикул	Наименование
1	40X3735 запросить цену →	перенос belt lift rear plunger в сборе
2	40X3734 запросить цену →	перенос belt lift recoil spring
3	40X3736 запросить цену →	перенос belt lift front plunger в сборе 7-27 Parts catalog

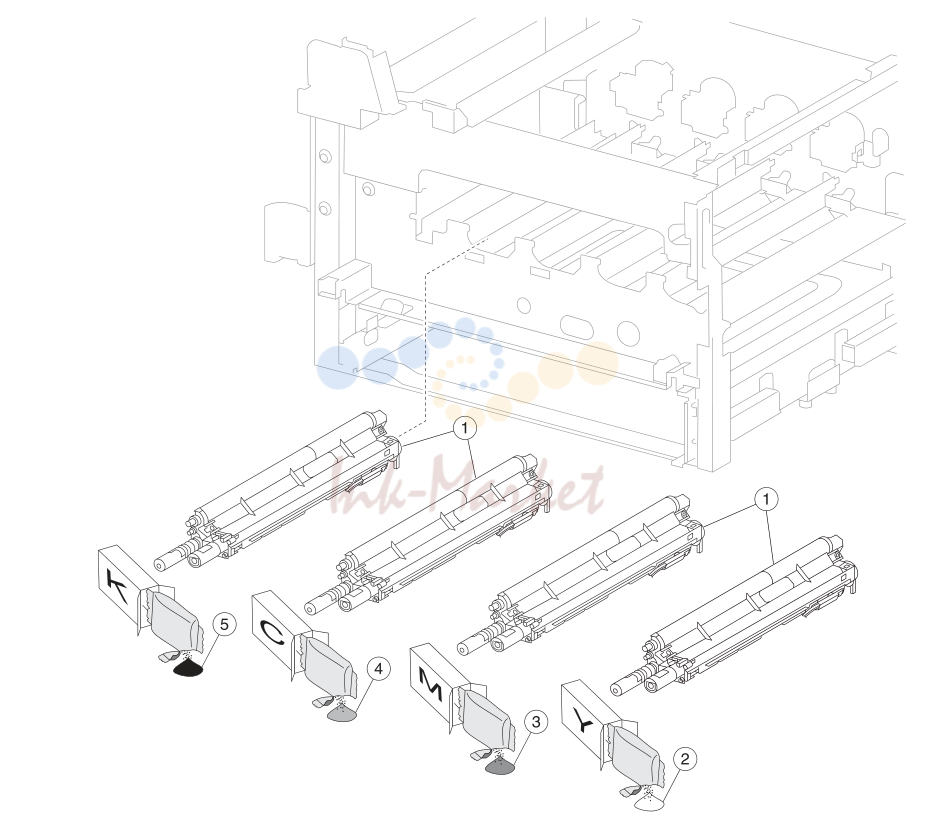

Developer unit assemblies

№	Артикул	Наименование
1	40X3742 запросить цену →	Developer unit в сборе
2	40X3744 запросить цену →	Y developer carrier
3	40X3745 запросить цену →	M developer carrier
4	40X3746 запросить цену →	C developer carrier
5	40X3743 запросить цену →	K developer carrier 7-29 Parts catalog

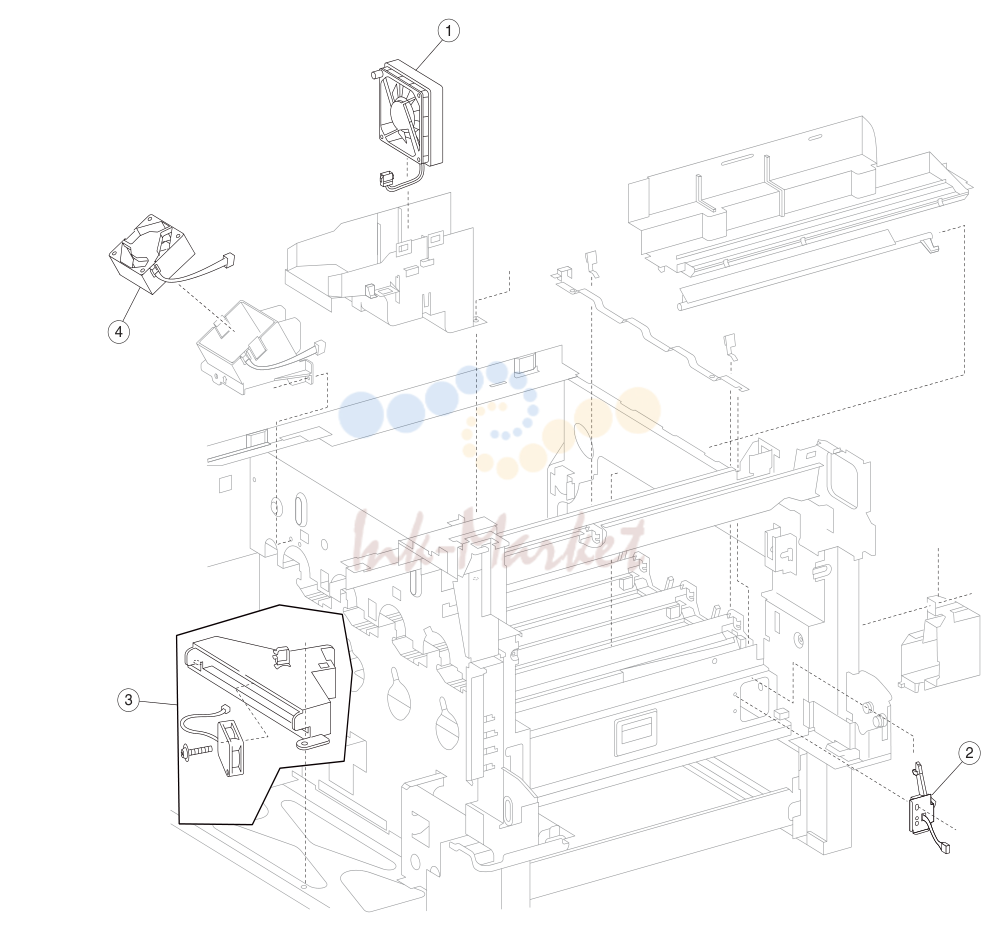

Cooling fans

№	Артикул	Наименование
1	40X3750 запросить цену →	печь cooling fan
2	40X3749 запросить цену →	Printhead shutter motor в сборе
3	40X3752 запросить цену →	задний lower cooling fan в сборе (this comes assembled)
4	40X3751 запросить цену →	перенос belt drive motor cooling fan 7-31 Parts catalog

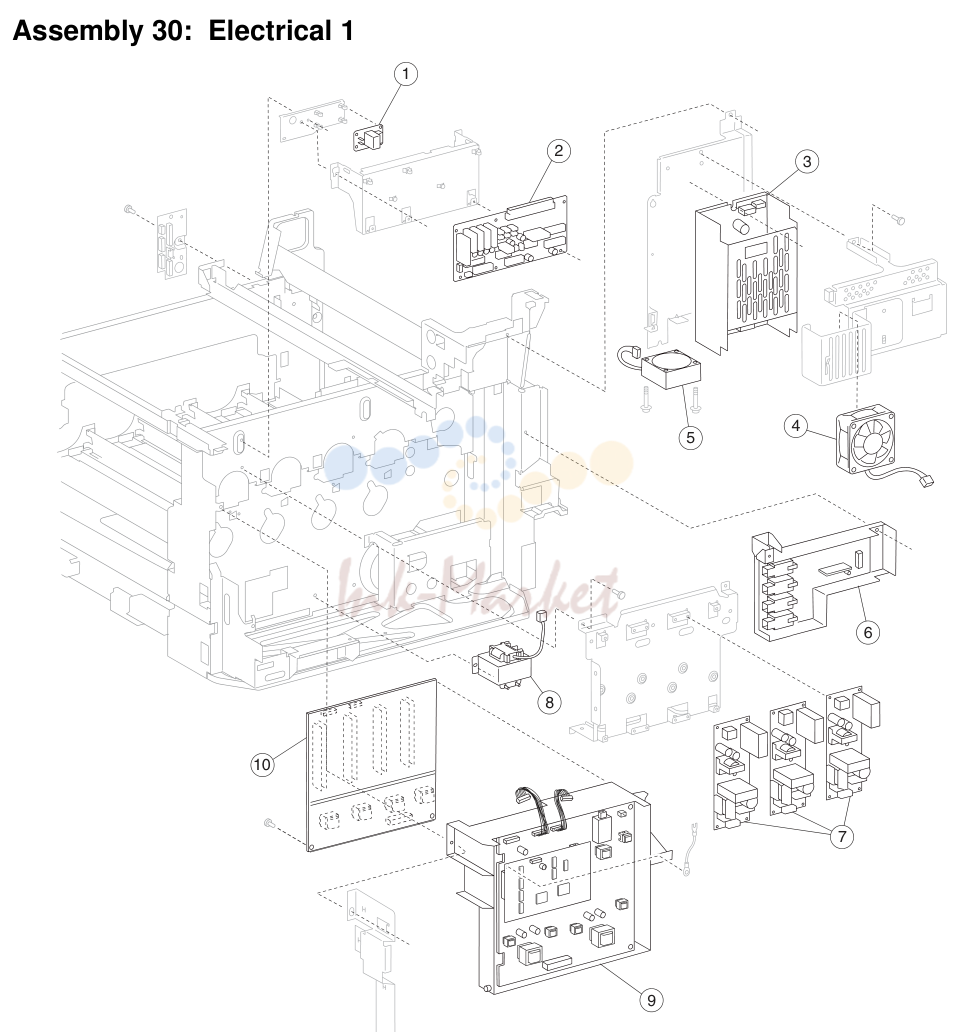

Electrical 1

№	Артикул	Наименование
1	40X3762 запросить цену →	Laser diode power card в сборе
2	40X3757 запросить цену →	нижний printer engine card в сборе
3	40X3758 запросить цену →	24 V LVPS card в сборе
4	40X3763 запросить цену →	задний upper cooling fan
5	40X3759 запросить цену →	24 V LVPS cooling fan
6	40X3760 запросить цену →	CMYK transfer roll HVPS card в сборе
7	40X3755 запросить цену →	5 V LVPS card в сборе 110 V
7	40X3756 запросить цену →	5 V LVPS card в сборе 220 V
8	40X3761 запросить цену →	Noise filter в сборе
9	40X3753 запросить цену →	Developer/transfer roll HVPS card в сборе
10	40X3754 запросить цену →	Charge roll HVPS card в сборе 7-33 Parts catalog

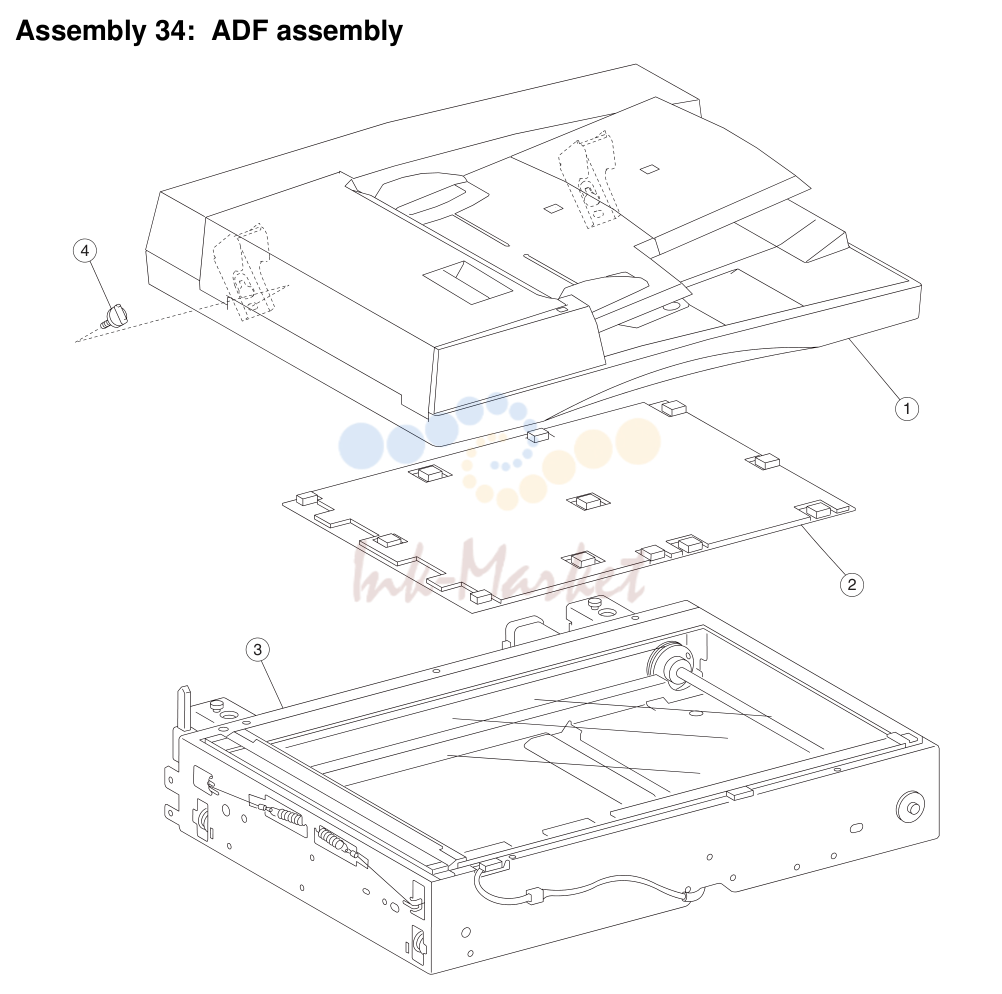

ADF в сборе

№	Артикул	Наименование
1	40X3879 запросить цену →	ADF unit в сборе (this comes assembled)
2	40X2239 запросить цену →	Platen cushion
3	40X4094 запросить цену →	Scanner unit в сборе (this comes assembled)
4	40X2238 запросить цену →	ADF mounting screw 7-39 Parts catalog

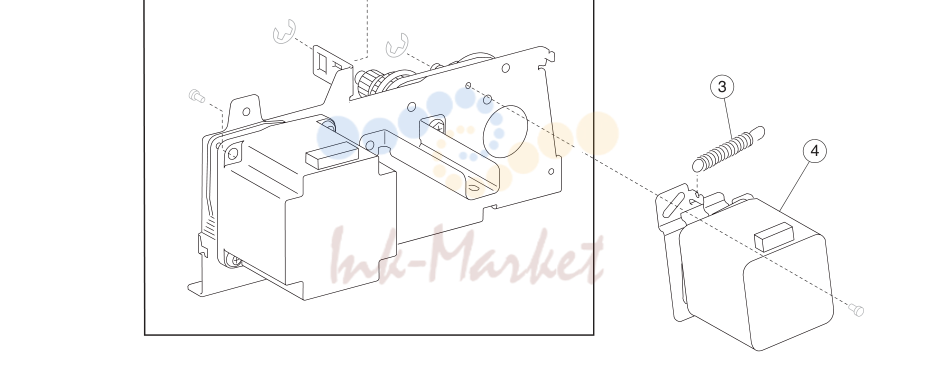

ADF motor unit

№	Артикул	Наименование
1	40X2327 запросить цену →	ADF feed motor в сборе (this comes assembled)
2	40X2223 запросить цену →	датчик (sheet through)
3	40X2229 запросить цену →	Tension spring
4	40X2325 запросить цену →	ADF registration motor 7-51 Parts catalog

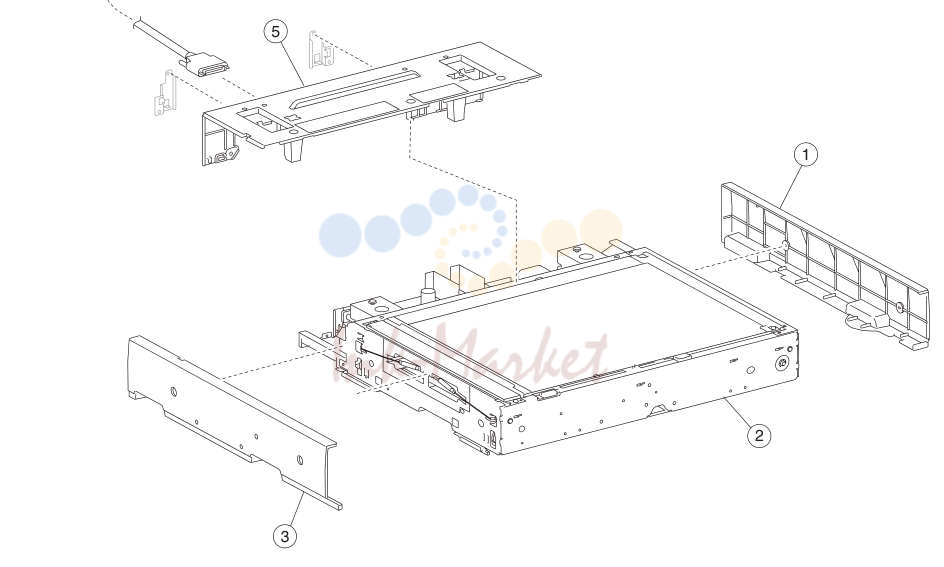

Scanner covers

№	Артикул	Наименование
1	40X3852 запросить цену →	Scanner right cover
2	40X4094 запросить цену →	Complete scanner в сборе (this comes assembled)
3	40X3851 запросить цену →	Scanner left cover
4	40X3855 запросить цену →	Scanner interface cable в сборе
5	40X3856 запросить цену →	Scanner rear крышка в сборе 7-53 Parts catalog

CCD lens в сборе

№	Артикул	Наименование
1	40X3867 запросить цену →	Scanner main cable в сборе
2	40X3864 запросить цену →	Scanner LVPS cable в сборе 110 V
2	40X4037 запросить цену →	Scanner LVPS cable в сборе 220 V
3	40X3865 запросить цену →	Scanner LVPS card в сборе 110 V
3	40X3866 запросить цену →	Scanner LVPS card в сборе 220 V
4	40X3862 запросить цену →	Scanner LVPS cooling fan в сборе
5	40X2224 запросить цену →	ADF angle actuator в сборе
6	40X2223 запросить цену →	датчик (ADF angle)
7	40X4094 запросить цену →	Complete scanner unit в сборе (this comes assembled)
8	40X3861 запросить цену →	CCD card/lens в сборе
9	40X4036 запросить цену →	CCD ribbon cable в сборе
10	40X2320 запросить цену →	датчик (platen length APS 1)
12	40X2222 запросить цену →	Switch (platen interlock) 7-55 Parts catalog

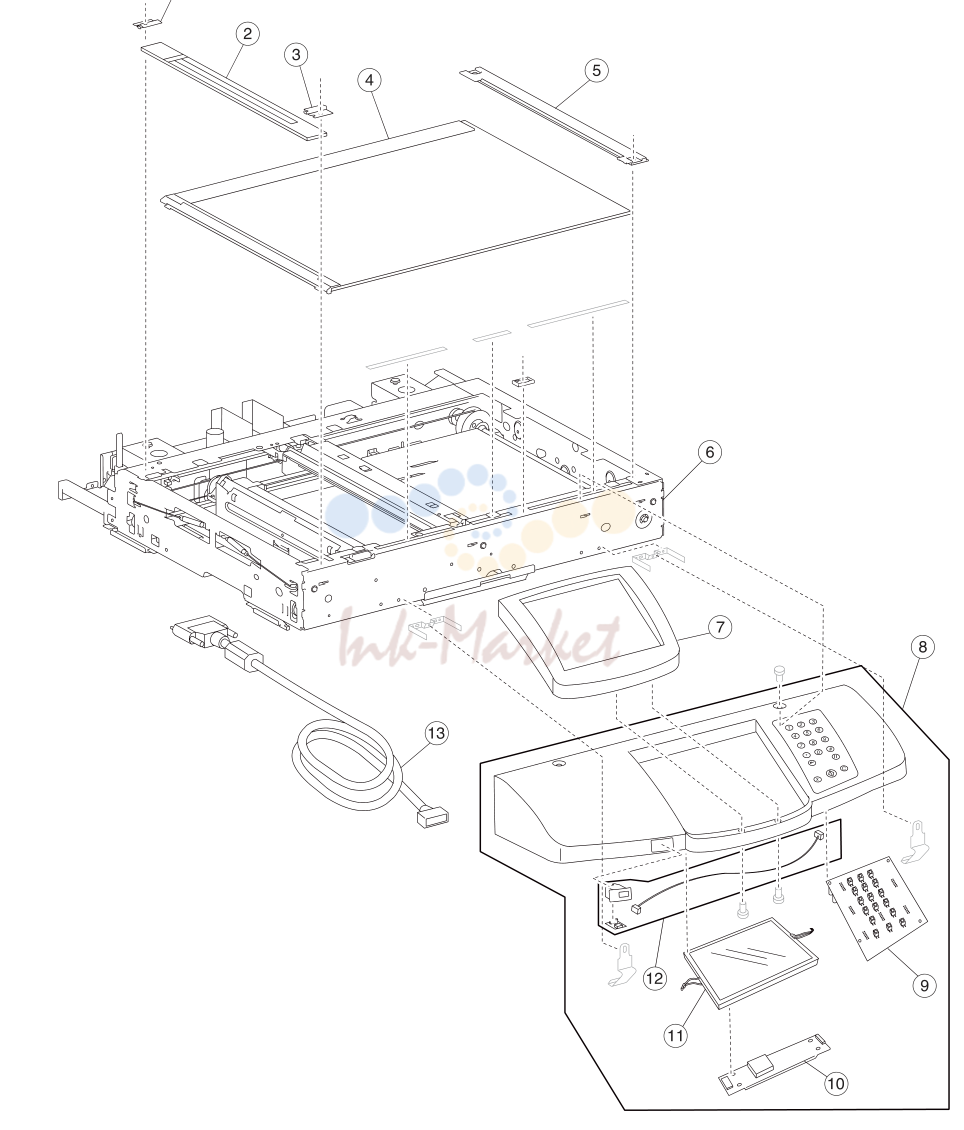

Control panel and platen glass

№	Артикул	Наименование
1	40X2215 запросить цену →	Small platen glass rear retainer
2	40X2214 запросить цену →	Small platen glass
3	40X2213 запросить цену →	Small platen glass front retainer
4	40X2208 запросить цену →	Large platen glass
5	40X3858 запросить цену →	Large platen glass retainer
6	40X4094 запросить цену →	Complete scanner в сборе (this comes assembled)
7	40X3863 запросить цену →	Operator panel bezel X940e model
7	40X3870 запросить цену →	Operator panel bezel X945e model
8	40X4096 запросить цену →	Operator panel в сборе (universal)
9	40X2363 запросить цену →	Operator panel controller card в сборе
10	40X2364 запросить цену →	Operator panel inverter card в сборе
11	40X2362 запросить цену →	Operator panel user touch screen
12	40X2365 запросить цену →	USB interface card в сборе
13	40X3859 запросить цену →	Operator panel cable в сборе 7-57 Parts catalog

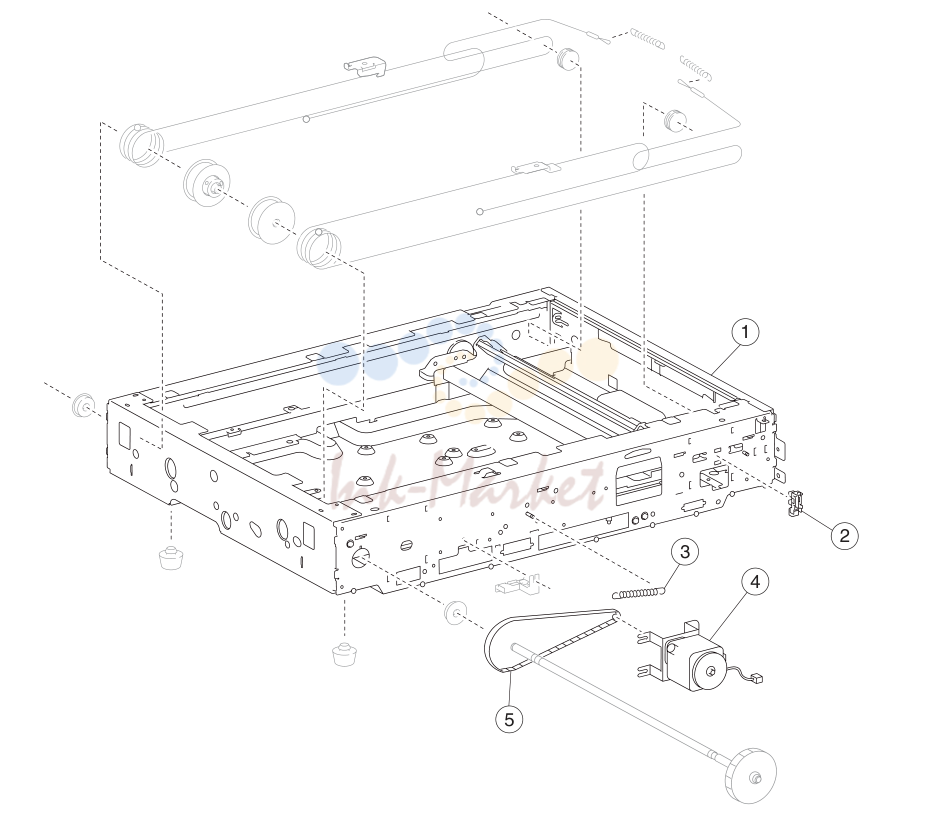

Carriage cable and motor

№	Артикул	Наименование
1	40X4094 запросить цену →	Complete scanner в сборе (this comes assembled)
2	40X2223 запросить цену →	датчик (scanner HP)
3	40X2229 запросить цену →	Scanner drive motor tension spring
4	40X3868 запросить цену →	Scanner drive motor в сборе
5	40X2226 запросить цену →	Scanner drive belt 7-61 Parts catalog

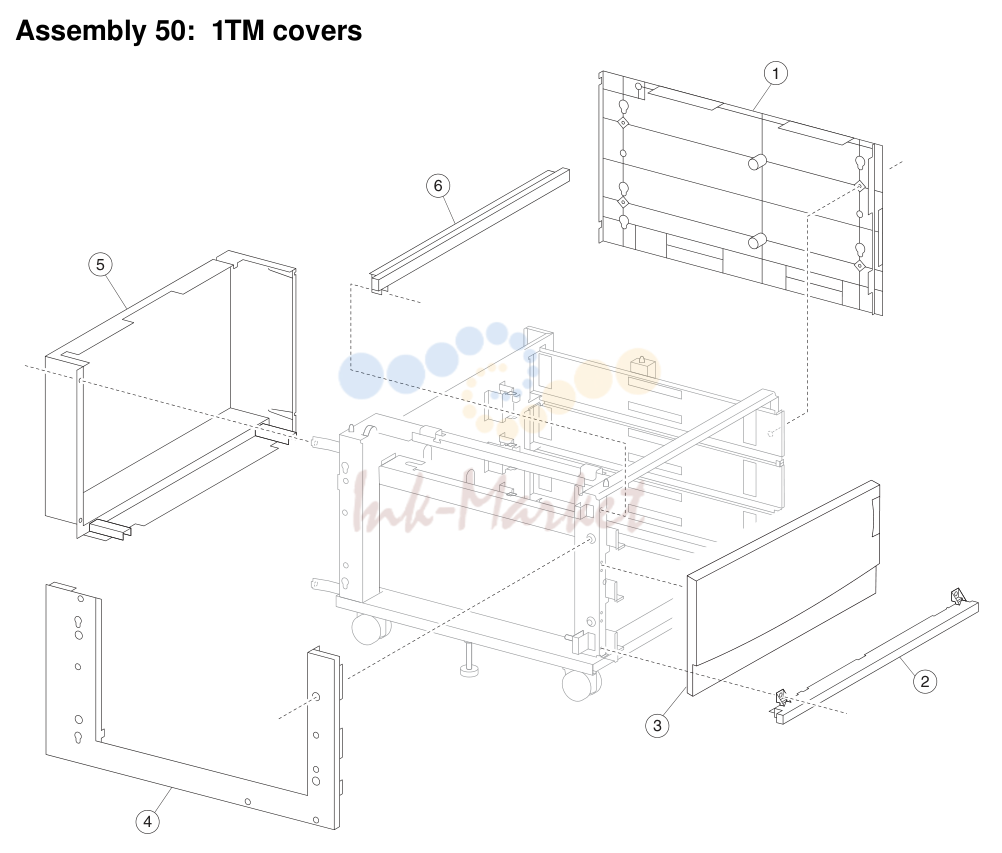

1TM covers

№	Артикул	Наименование
1	40X3825 запросить цену →	лоток module right cover
2	40X3824 запросить цену →	лоток module foot cover
3	40X4142 запросить цену →	1TM front door в сборе
4	40X3826 запросить цену →	лоток module left cover
5	40X3827 запросить цену →	лоток module rear cover
6	40X3823 запросить цену →	лоток module top cover 7-63 Parts catalog

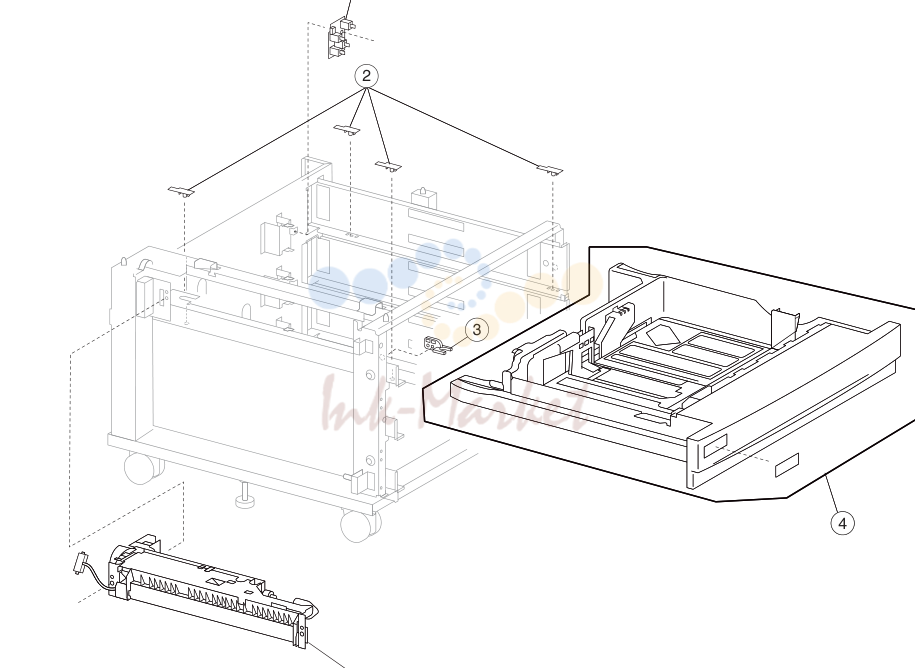

1TM feed unit в сборе

№	Артикул	Наименование
1	40X3677 запросить цену →	Switch (media size)
2	40X3676 запросить цену →	Media tray slide
3	40X3675 запросить цену →	Media tray catch
4	40X3678 запросить цену →	Media tray в сборе kit • Media tray в сборе • #1 label • #2 label • #3 label • #4 label • Instruction label
5	40X3679 запросить цену →	Media feed unit в сборе 7-65 Parts catalog

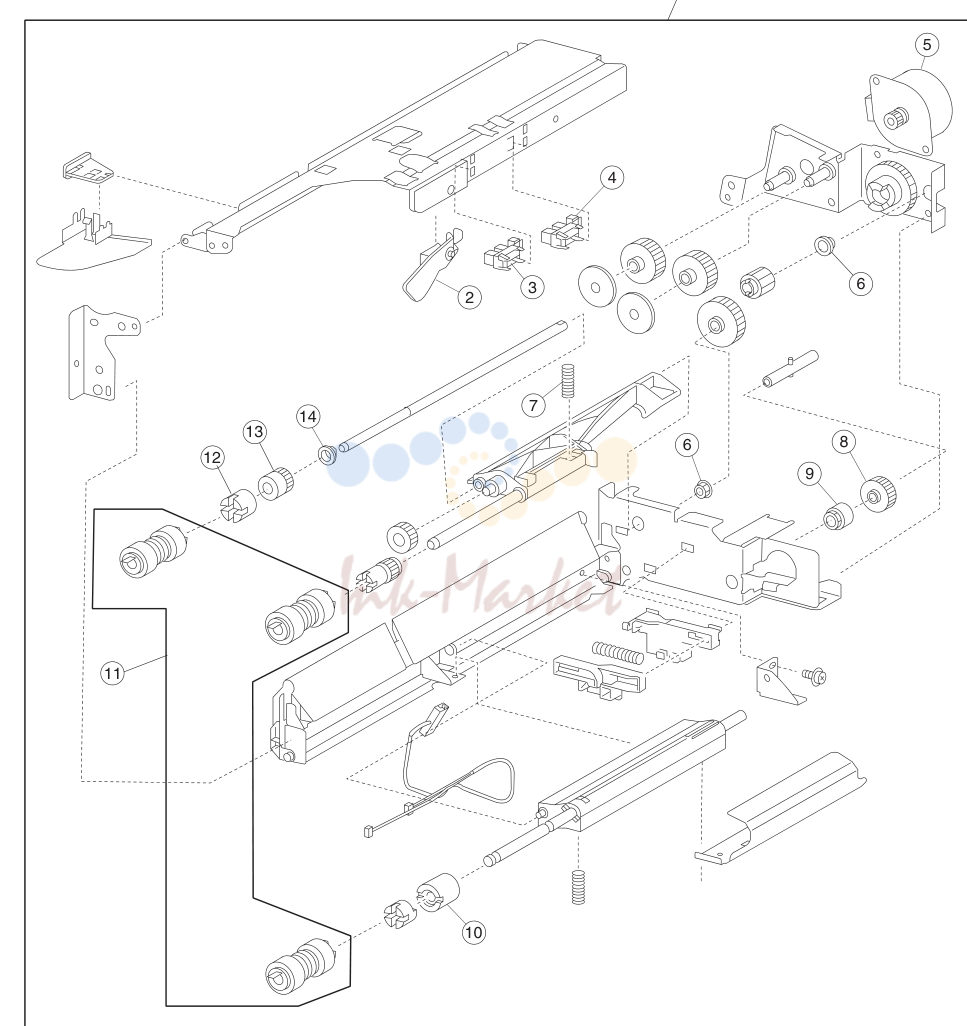

1TM media feed unit

№	Артикул	Наименование
1	40X3679 запросить цену →	Media feed unit в сборе
2	40X3687 запросить цену →	Media out actuator
3	40X3688 запросить цену →	датчик (tray media out)
5	40X3684 запросить цену →	Media feed lift motor
6	40X0888 запросить цену →	Bushing 6 mm
7	40X3686 запросить цену →	Media tray lift one-way gear
8	40X3685 запросить цену →	Media tray lift one-way clutch
9	40X4086 запросить цену →	Separation roll friction clutch
10	40X0594 под заказ	подача unit roll kit • подача roll (2) • Pick roll (2) • Separation roll (2)
11	40X3690 запросить цену →	подача roll one-way clutch
12	40X3691 запросить цену →	подача roll one-way gear 22T
13	40X0952 запросить цену →	Bushing 6 mm 7-67 Parts catalog

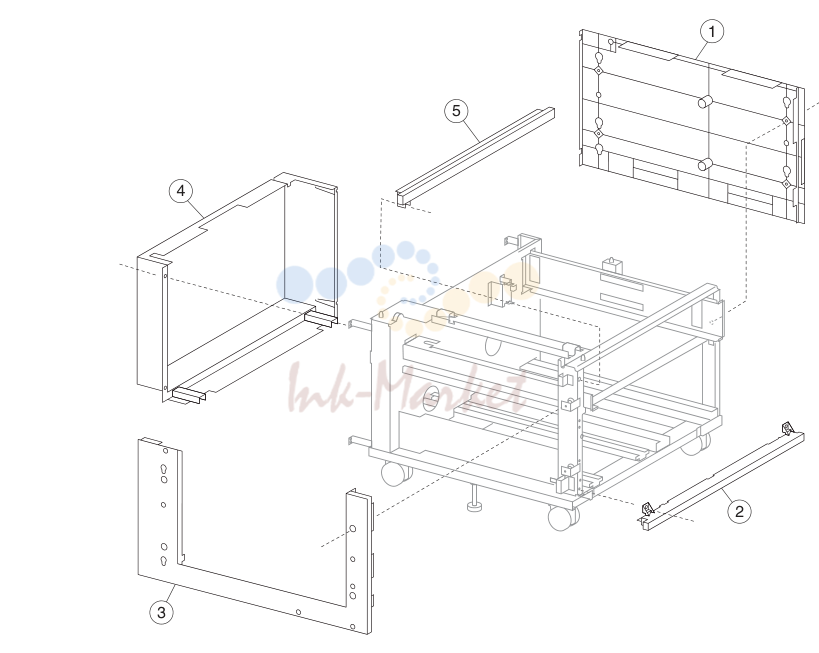

TTM covers

№	Артикул	Наименование
1	40X3825 запросить цену →	лоток module right cover
2	40X3824 запросить цену →	лоток module foot cover
3	40X3826 запросить цену →	лоток module left cover
4	40X3827 запросить цену →	лоток module rear cover
5	40X3823 запросить цену →	лоток module top cover 7-81 Parts catalog

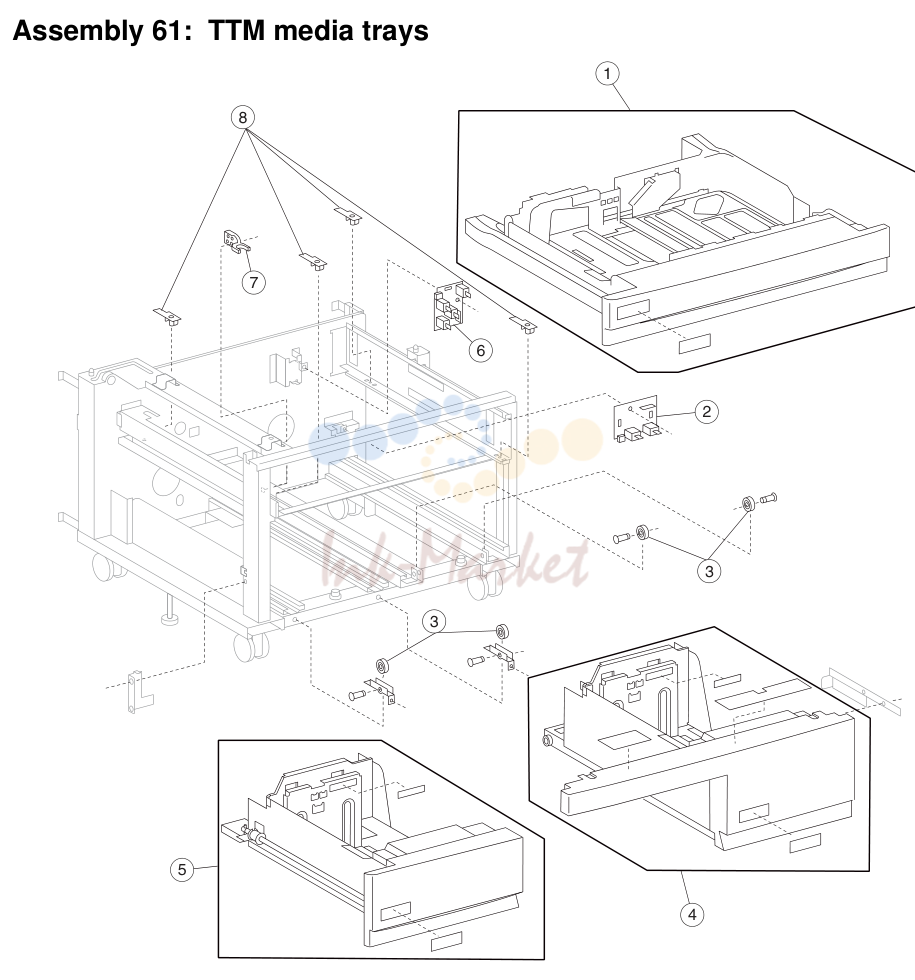

TTM media trays

№	Артикул	Наименование
1	40X3678 запросить цену →	Media tray в сборе kit • Media tray в сборе • #1 label • #2 label • #3 label • #4 label • Instruction label
2	40X3830 запросить цену →	Switch (TTM media size)
3	40X3831 запросить цену →	TTM tray support roll
4	40X3829 запросить цену →	TTM media tray 4 в сборе kit • TTM media tray 4 • #4 label • Instruction label
5	40X3828 запросить цену →	TTM media tray 3 в сборе kit • TTM media tray 3 • #3 label • Instruction label
6	40X3677 запросить цену →	Switch (media size)
7	40X3675 запросить цену →	Media tray catch
8	40X3676 запросить цену →	Media tray slide 7-83 Parts catalog

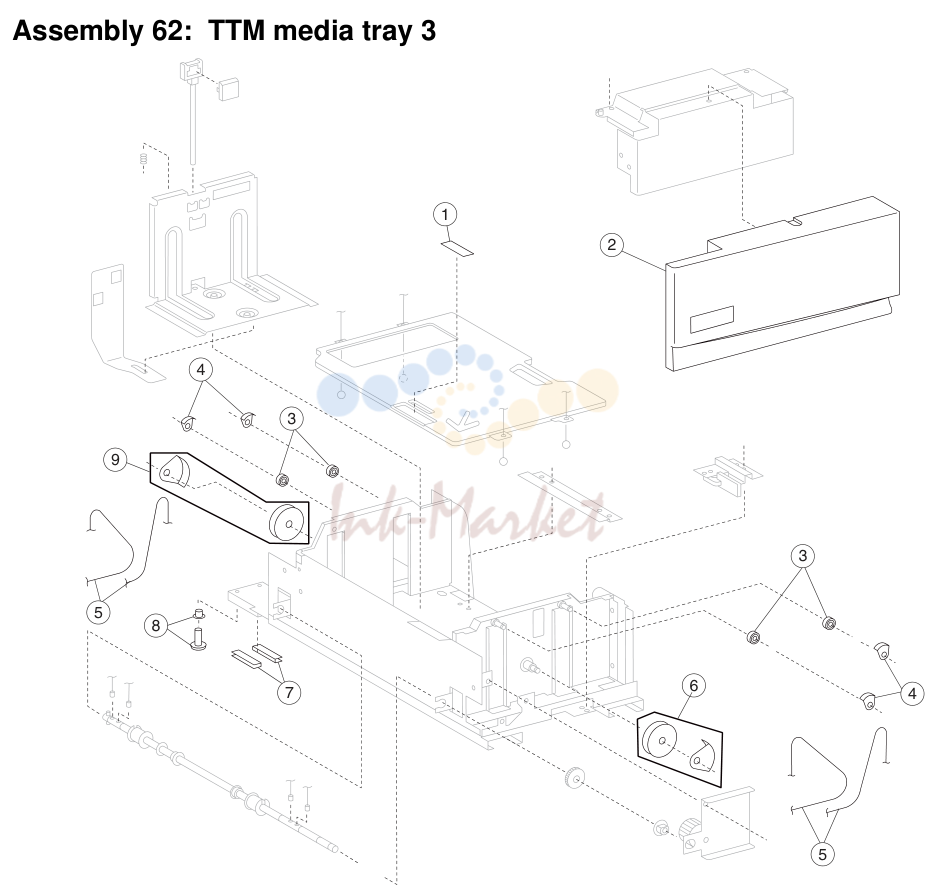

TTM media tray 3

№	Артикул	Наименование
1	40X0711 запросить цену →	tray separation pad
2	40X3832 запросить цену →	tray 3 front cover
3	40X4126 запросить цену →	tray lift idler pulley
4	40X4127 запросить цену →	tray lift idler pulley guide
5	40X4084 запросить цену →	tray 3 lift cable
6	40X0708 запросить цену →	large idler pulley kit • TTM large idler pulley • TTM large idler pulley guide
7	40X3834 запросить цену →	tray 3 slide strip
8	40X3835 запросить цену →	tray 3 slide button 7-85 Parts catalog

TTM media tray 4 transport

№	Артикул	Наименование
1	40X3838 запросить цену →	TTM tray 4 media transport в сборе
2	40X3679 запросить цену →	Media feed unit в сборе
3	40X3841 запросить цену →	TTM tray 4 lower media guide
4	40X3840 запросить цену →	TTM tray 4 upper media guide
5	40X3694 запросить цену →	датчик (tray 4 feed-out) 7-87 Parts catalog

TTM left door

№	Артикул	Наименование
1	40X3844 запросить цену →	TTM left door в сборе (this comes assembled)
2	40X3821 запросить цену →	Switch (tray module left door interlock) 7-89 Parts catalog

Miscellaneous

№	Артикул	Наименование
	40X4031 запросить цену →	100K printer maintenance kit (110V) includes: • 110V fuser unit в сборе • перенос belt cleaning в сборе • 2nd transfer roll в сборе • подача rolls (4 each) • Pick rolls (4 each) • Separation rolls (4 each)
	40X4093 под заказ	100K printer maintenance kit (220V) includes: • 220V fuser unit в сборе • перенос belt cleaning в сборе • 2nd transfer roll в сборе • подача rolls (4 each) • Pick rolls (4 each) • Separation rolls (4 each)
	40X4032 под заказ	600K printer maintenance kit includes: • (4) developer unit assemblies (empty) • C developer carrier • Y developer carrier • M developer carrier • K developer carrier • перенос belt unit в сборе
	40X4033 под заказ	Maintenance kit (ADF) • подача/pick roll в сборе • Separation guide в сборе
	40X4088 запросить цену →	Banner media tray в сборе
	40X0948 запросить цену →	Assorted E-clip packet
	40X0949 запросить цену →	Assorted screw packet
	40X4101 запросить цену →	MFP relocation kit
	56P2129 запросить цену →	Lexmark MarkNet N7020e (4 USB ports) 1-0/100/1000 w/out power cord
	56P2744 запросить цену →	N4050e 802.11g Wireless Print Server (Americas, Argentina, & Brazil) w/out power cord
	56P2745 запросить цену →	N4050e 802.11g Wireless Print Server (European, UK/Ireland, & Australia) w/out power cord
	40X0269 запросить цену →	Power cord–USA, Canada, Latin America, Asia Pacific LV 8ft right angle
	40X0270 запросить цену →	Power cord–Japan 15A LV 8ft straight
	40X0271 запросить цену →	Power cord–United Kingdom 8ft straight
	40X0273 запросить цену →	Power cord–Chile, Italy, Uruguay HV 8ft straight
	40X0275 запросить цену →	Power cord–Israel HV 8ft straight
	40X0277 запросить цену →	Power cord–Brazil high amp LV 6ft straight
	40X0280 запросить цену →	Power cord–Korea 10A HV 6ft straight
	40X0281 запросить цену →	Power cord–Taiwan 13A LV 6ft straight
	40X0288 запросить цену →	Power cord–Argentina HV 8ft straight
	40X0301 запросить цену →	Power cord–Australia, New Zealand HV 8ft straight
	40X0303 запросить цену →	Power cord–China HV 2.44 m straight
	40X1767 запросить цену →	Power cord–Austria, Belgium, Brazil, France, Germany, Greece, Italy, Luxembourg, Netherlands, Nordic countries, Paraguay, Poland, Portugal, Russia, Senegal, Spain HV 8ft straight
	40X1772 запросить цену →	Power cord–Liechtenstein, Switzerland HV 8ft straight 7-93 Parts catalog

Источник: Инк-Маркет.ру.
