Lexmark X850E / X852E / X854E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки (1 of 2)
- крышки
- Media feed unit
- Media feed unit exploded (tray 1 and tray 2)
- Media tray
- MPF unit
- MPF unit feed

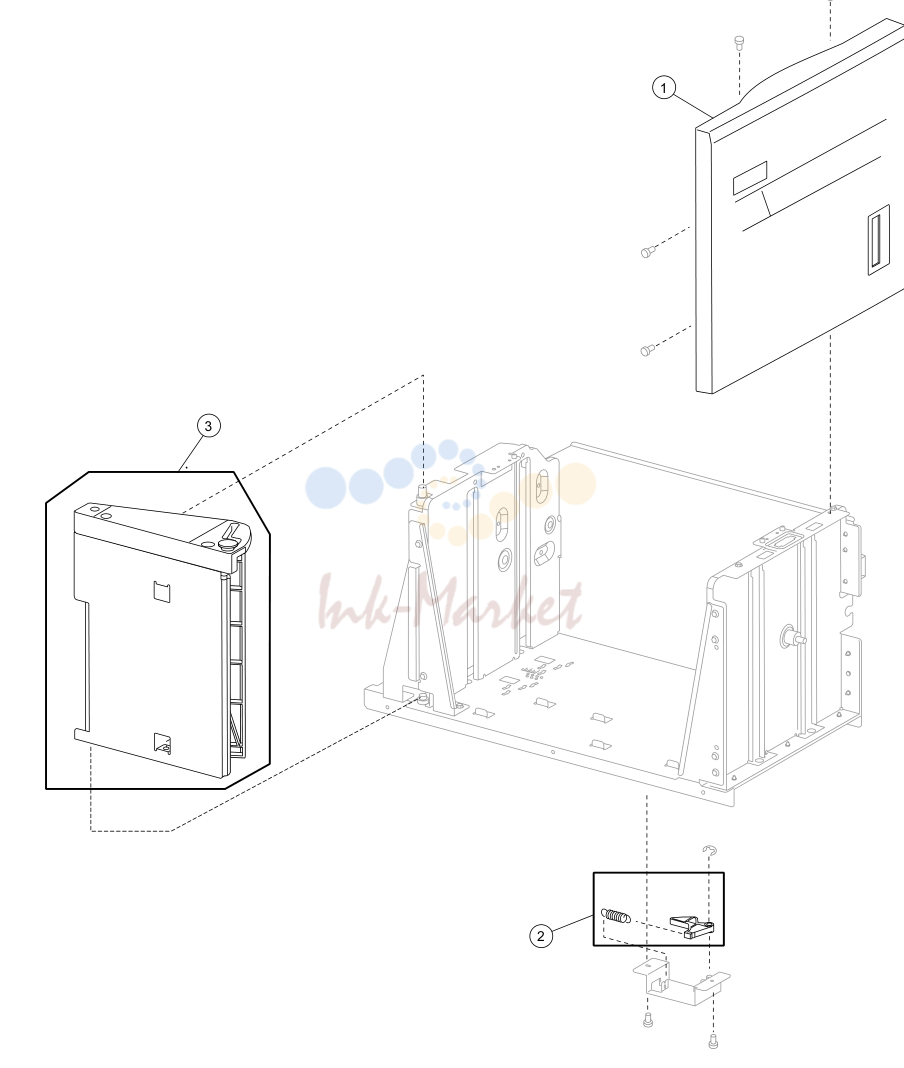

- левый lower door and transport

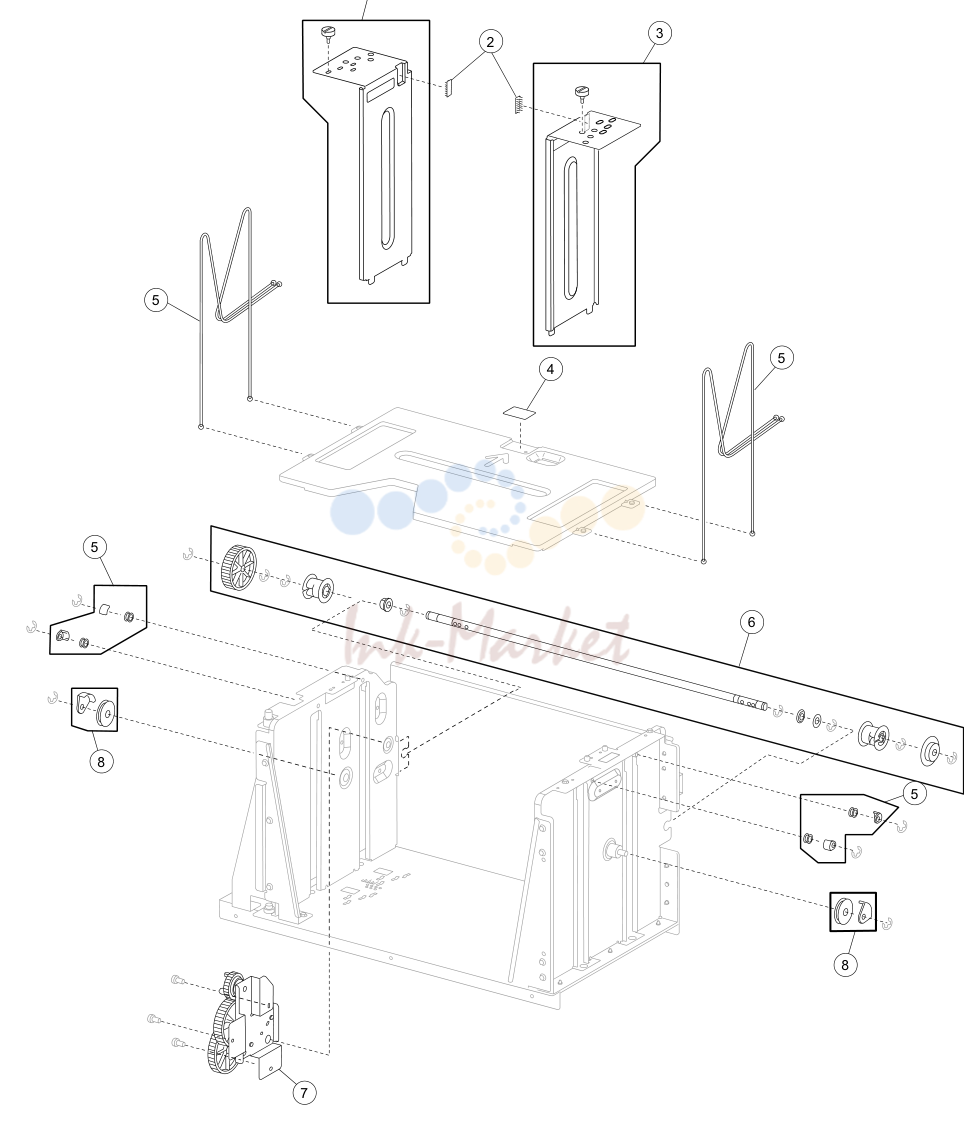

- левый door and transfer roll
- Printer left door
- Registration
- Printhead, cartridge guides, and fans
- печь
- Standard Exit 1
- Dual unit drive motor
- Electrical
- крышки and operator panel
- Platen glass
- Lens and sensors
- Carriage motor and cooling fan
- Full/half rate carriage
- ADF в сборе
- ADF covers and components
- ADF base
- ADF feeder
- ADF left cover components
- ADF media guide
- ADF feeder roll
- ADF motor unit
- ADF document tray
- 2000-sheet dual input (TTM)–covers
- 2000-sheet dual input (TTM)–tray 3
- 2000-sheet dual input (TTM)–tray 4
- 2000-sheet dual input (TTM)–feed and transpo
- 2000-sheet dual input (TTM)–feed and transpo
- 2000-sheet dual input (TTM)–media feed unit
- 2000-sheet dual input (TTM)–left door
- 2000-sheet dual input (TTM)–drive and electr
- дуплекс outer
- дуплекс inner
- Exit 2 outer
- Exit 2 inner
- Electrical cables
- Electrical cables
- Power cords

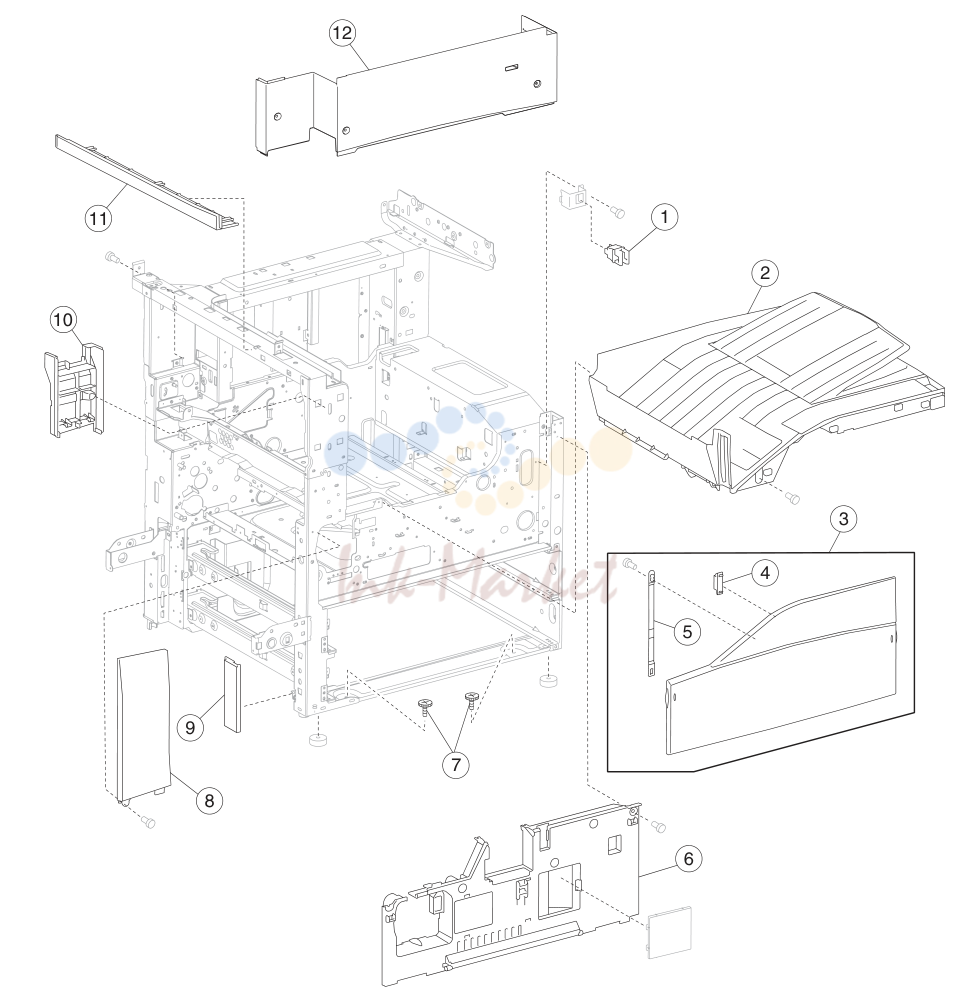

крышки (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0553 запросить цену → | Switch (printer front door interlock) |
| 2 | 40X2366 запросить цену → | верхняя крышка в сборе |
| 3 | 40X2385 запросить цену → | Printer front door в сборе |
| 4 | 40X0560 запросить цену → | передний door magnetic catch |
| 5 | 40X0561 запросить цену → | передний door support strap |
| 6 | 40X0562 запросить цену → | передний inner cover |
| 7 | 40X0960 запросить цену → | 2TM/TTM retaining screws |
| 8 | 40X2294 запросить цену → | передний left cover |
| 9 | 40X0550 запросить цену → | левый lower cover |
| 10 | 40X2296 запросить цену → | передний interior cover |
| 11 | 40X2297 запросить цену → | левый upper cover |
| 12 | 40X2295 запросить цену → | задний interior cover 7-3 Parts catalog |
| 40X0689 запросить цену → | cover | |
| 2 | 40X0687 запросить цену → | cover |
| 3 | 40X0688 запросить цену → | cover |
| 4 | 40X0691 запросить цену → | caster |
| 5 | 40X0690 запросить цену → | cover 7-3 Parts catalog |

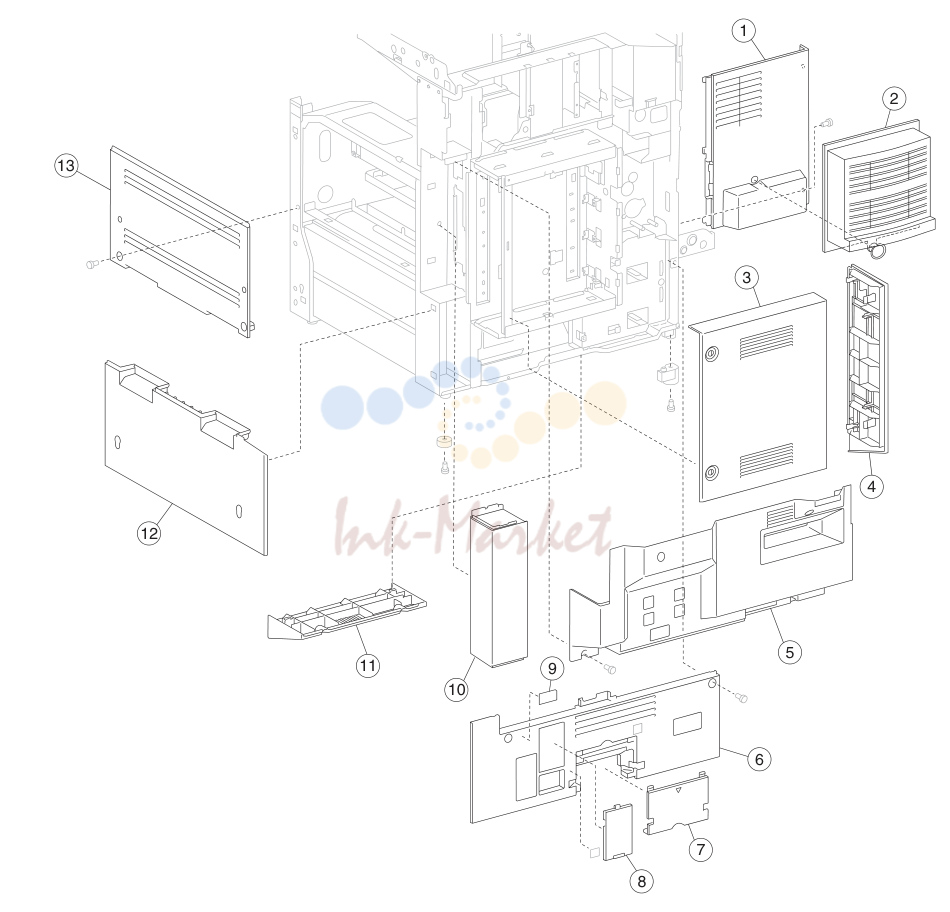

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X2300 запросить цену → | задний motor cover |
| 2 | 40X2382 запросить цену → | TVOC filter в сборе |
| 3 | 40X2304 запросить цену → | задний RIP card cover |
| 4 | 40X2306 запросить цену → | Controller box side cover |
| 5 | 40X2301 запросить цену → | задний верхний cover |
| 6 | 40X2386 запросить цену → | задний lower cover (110V) |
| 6 | 40X2387 запросить цену → | задний lower cover (220V) |
| 7 | 40X0568 запросить цену → | Option hookup cover |
| 8 | 40X2302 запросить цену → | задний lower cap cover |
| 9 | 40X2303 запросить цену → | GFI label |
| 10 | 40X2299 запросить цену → | задний corner cover |
| 11 | 40X2305 запросить цену → | Controller box lower cover |
| 12 | 40X0564 запросить цену → | правый lower cover |
| 13 | 40X0563 запросить цену → | правый upper cover 7-5 Parts catalog |
| 2 | 40X0570 под заказ | Switch (media size) |
| 2 | 40X0569 запросить цену → | Media tray catch kit includes: • Media tray catch • Media tray slide (2 each) |
| 3 | 40X0581 под заказ | Media feed unit в сборе (this comes assembled) |
| 4 | 40X0572 запросить цену → | Vertical turn guide 7-5 Parts catalog |
| 1 | 40X0813 запросить цену → | Bridge unit top крышка в сборе |
| 2 | 40X0812 запросить цену → | Bridge unit pinch roll kit includes: • Bridge unit pinch roll (6 each) • пружина (6 each) 7-3 Parts catalog |
Media feed unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0570 под заказ | Switch (media size) |
| 2 | 40X0569 запросить цену → | Media tray catch kit includes: • Media tray catch • Media tray slide (2 each) |
| 3 | 40X0572 запросить цену → | Vertical turn guide |
| 4 | 40X0571 запросить цену → | Vertical turn mylar guide 7-7 Parts catalog |
| 1 | 40X0573 запросить цену → | Media tray в сборе (this comes assembled) • Media tray в сборе • Labels (2 each) |
| 2 | 40X0578 запросить цену → | Media tray end guide kit includes: • Media tray end guide • пружина |
| 3 | 40X0577 запросить цену → | Media tray side guide actuator kit includes: • Media tray side guide actuator • Media tray side guide slide (2 each) • пружина |
| 4 | 40X0576 запросить цену → | Media tray side guide kit includes: • Media max label • передний media tray guide в сборе • задний media tray guide • Pinion gear (2 each) |
| 5 | 40X0966 запросить цену → | Media tray separation brush |
| 6 | 40X0574 запросить цену → | Media tray front cover |
| 7 | 40X0579 запросить цену → | Media tray end guide actuator kit includes: • Media end guide actuator • Actuator link Note: The graphic on the previous page, shows two #7 callouts. These callouts are the two items that make up the media tray end guide actuator kit. |
| 8 | 40X0580 запросить цену → | Media tray lift gear kit includes: • лоток lift coupling gear 13T • лоток lift gear 13/60T • лоток lift sector gear 12T |
| 9 | 40X0965 запросить цену → | Media tray separation pad 7-7 Parts catalog |

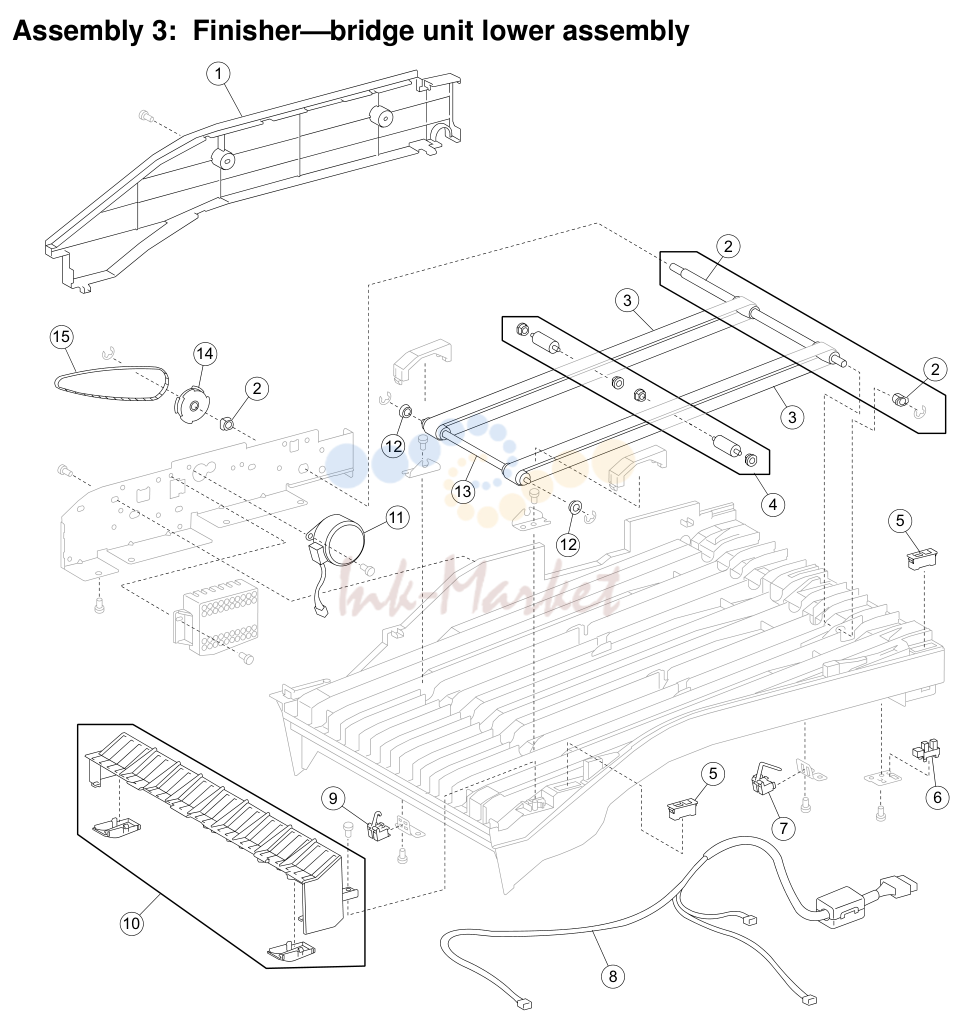

| 1 | 40X0814 запросить цену → | Bridge unit rear cover |
| 2 | 40X0822 запросить цену → | Bridge unit right shaft kit includes: • 6 mm bushing - front • Bridge unit right shaft в сборе • 6 mm bushing - rear |
| 3 | 40X0820 запросить цену → | Transport belts (2 each) |
| 4 | 40X0821 запросить цену → | Idler roll kit includes: • Idler roll (2 each) • Bushing (4 each) |
| 5 | 40X0824 запросить цену → | Magnetic catch |
| 6 | 40X0825 запросить цену → | датчик (bridge unit top cover interlock) |
| 7 | 40X0826 запросить цену → | датчик (bridge unit media exit) |
| 8 | 40X0828 запросить цену → | Bridge unit cable в сборе |
| 9 | 40X0827 запросить цену → | датчик (bridge unit media entrance) |
| 10 | 40X0818 запросить цену → | Bridge unit entrance guide kit includes: • Bridge unit entrance guide • нижний guides (2 each) |
| 11 | 40X0817 запросить цену → | Bridge unit drive motor |
| 12 | 40X0819 запросить цену → | Ball bearing 4 mm |
| 13 | 40X0823 запросить цену → | Bridge unit left shaft в сборе |
| 14 | 40X0816 запросить цену → | Bridge unit drive pulley |
| 15 | 40X0815 запросить цену → | Bridge unit drive belt 7-5 Parts catalog |

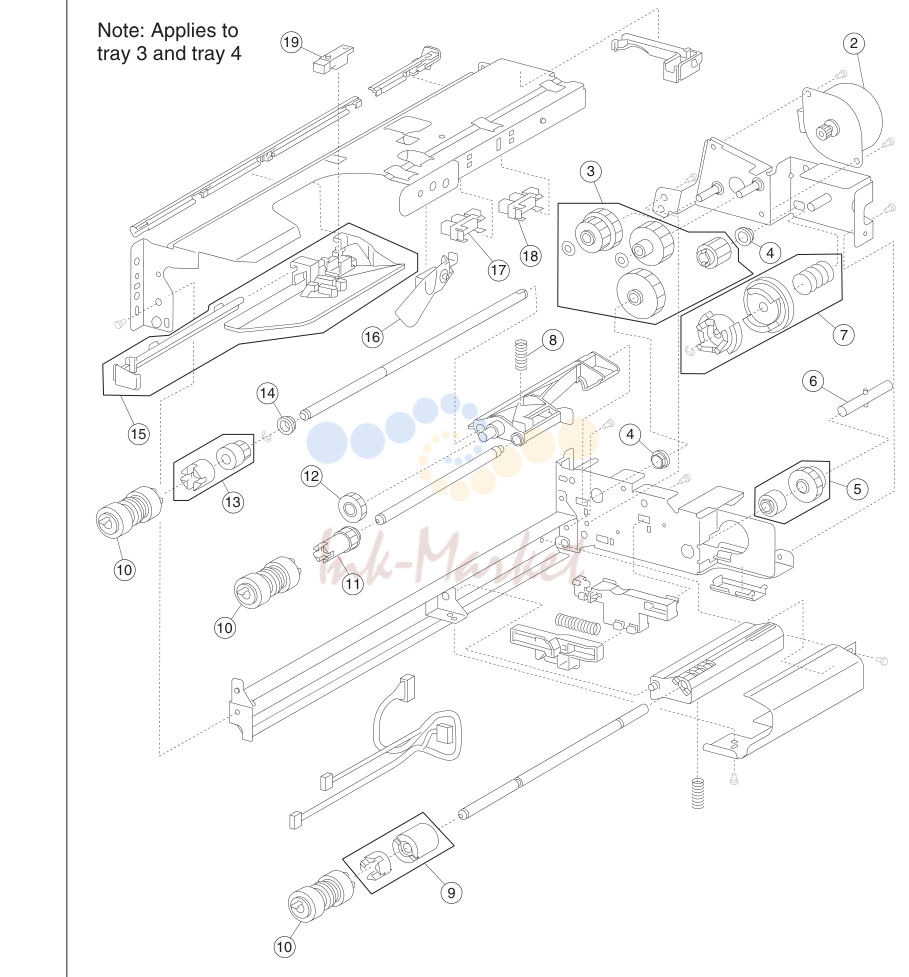

Media feed unit exploded (tray 1 and tray 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 40X0581 под заказ | Media feed unit в сборе |
| 2 | 40X0582 запросить цену → | Media feed lift motor |
| 3 | 40X0585 запросить цену → | Media feed drive gear kit includes: • Media feed unit drive gear 13T • Media feed unit drive gear 28/21T • Media feed unit drive gear 29T • Media feed unit drive gear 27T • 2mm washer (2 each) |
| 4 | 40X0880 запросить цену → | Bushing 6 mm |
| 5 | 40X0967 запросить цену → | Media tray lift one-way clutch/gear kit includes: • Media tray lift one-way clutch • Media tray lift one-way gear |
| 6 | 40X0968 запросить цену → | Media tray lift one-way shaft |
| 7 | 40X0583 запросить цену → | лоток lift coupling kit includes: • лоток lift coupling • лоток lift coupling gear 31T • пружина |
| 8 | 40X0590 запросить цену → | Pick roll в сборе spring |
| 9 | 40X0593 запросить цену → | Separation roll friction clutch kit includes: • Separation roll one-way friction clutch • Separation roll spacer |
| 10 | 40X0594 под заказ | подача unit roll kit includes: • подача roll (2 each) • Pick roll (2 each) • Separation roll (2 each) |
| 11 | 40X0970 под заказ | Pick roll drive gear |
| 12 | 40X0969 запросить цену → | Pick roll idler gear |
| 13 | 40X0591 запросить цену → | подача roll one-way clutch kit includes: • подача roll one-way clutch • подача roll one-way gear 22T |
| 14 | 40X0952 запросить цену → | Bushing 6 mm |
| 15 | 40X0586 запросить цену → | Media feed unit front guide kit includes: • Media feed unit front guide • Media feed unit front guide rail |
| 16 | 40X0587 запросить цену → | Media out actuator |
| 17 | 40X0588 под заказ | датчик (media out) |
| 19 | 40X0589 запросить цену → | датчик (pre-feed) 7-9 Parts catalog |
| 1 | 40X0829 запросить цену → | верхняя крышка |
| 2 | 40X0831 запросить цену → | верхний media bin в сборе |
| 3 | 40X0830 запросить цену → | верхний media bin vertical cover |
| 4 | 40X0832 запросить цену → | правый eject cover |
| 5 | 40X0833 запросить цену → | Stacker media bin |
| 6 | 40X0834 запросить цену → | правый lower LVPS cover |
| 7 | 40X4405 запросить цену → | Caster (booklet finisher only) |
| 7 | 40X0835 запросить цену → | Caster |
| 8 | 40X0836 запросить цену → | задний lower cover |
| 9 | 40X0837 запросить цену → | Bridge unit hookup cover |
| 10 | 40X0838 запросить цену → | задний upper cover 7-7 Parts catalog |

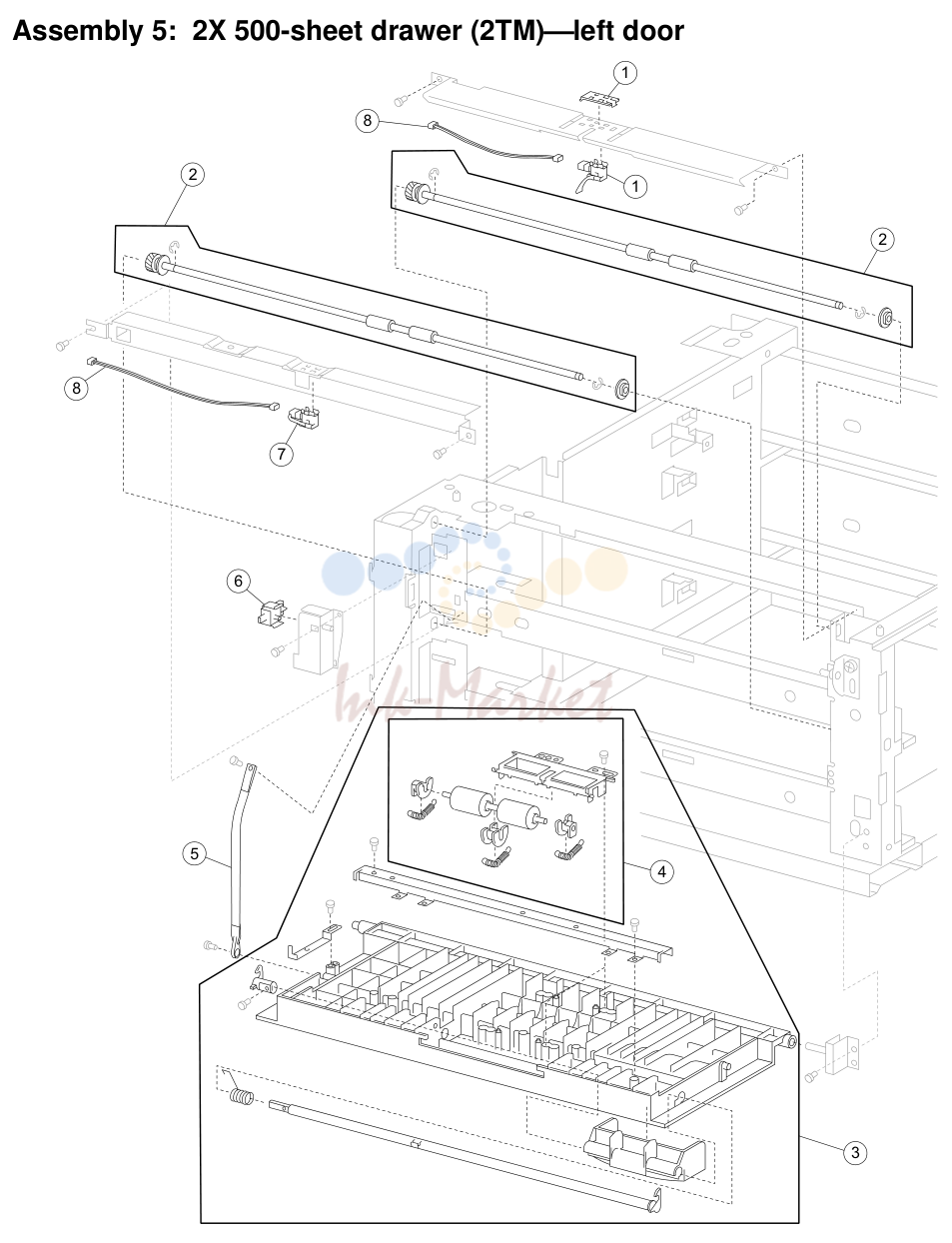

Media tray
| № | Артикул | Наименование |
|---|---|---|
| 5 | 40X0573 запросить цену → | Media tray в сборе includes: (this comes assembled) • Media tray в сборе • Labels (2 each) |
| 2 | 40X0578 запросить цену → | Media tray end guide kit includes: • Media tray end guide • пружина |
| 3 | 40X0577 запросить цену → | Media tray side guide actuator kit includes: • Media tray side guide actuator • Media tray side guide slide • пружина |
| 4 | 40X0576 запросить цену → | Media tray side guide kit includes: • Media max label • передний media tray guide в сборе • задний media tray guide • Pinion gear (2 each) |
| 5 | 40X0966 запросить цену → | Media tray separation brush |
| 6 | 40X0574 запросить цену → | Media tray front cover includes: • Media tray front cover • Labels (2 each) |
| 7 | 40X0579 запросить цену → | Media tray end guide actuator kit includes: • Media end guide actuator • Actuator link Note: The graphic on the previous page, shows two #7 callouts. These callouts are the two items that make up the media tray end guide actuator kit. |
| 8 | 40X0580 запросить цену → | Media tray lift gear kit includes: • лоток lift coupling gear 13T • лоток lift gear 13/60T • лоток lift sector gear 12T |
| 9 | 40X0965 запросить цену → | Media tray separation pad 7-11 Parts catalog |
| 5 | 40X0692 запросить цену → | датчик (tray 3 feed-out) kit includes: • датчик (tray 3 feed-out) • датчик protector |
| 2 | 40X0695 запросить цену → | 2TM/TTM media transport roll в сборе includes: • 2TM/TTM media transport roll в сборе • Bushing 8 mm |
| 3 | 40X0733 запросить цену → | 2TM/TTM left door в сборе (this comes assembled) |
| 4 | 40X0696 запросить цену → | 2TM/TTM left door pinch roll в сборе (this comes assembled) |
| 5 | 40X0697 запросить цену → | 2TM/TTM left door support strap |
| 6 | 40X0610 запросить цену → | Switch (2TM/TTM left door interlock) |
| 7 | 40X0694 запросить цену → | датчик (tray 4 feed-out) |
| 8 | 40X0693 запросить цену → | датчик cable kit includes: • лоток 3 feed-out sensor cable • лоток 4 feed-out sensor cable 7-11 Parts catalog |
| 1 | 40X0839 запросить цену → | media bin front cover |
| 2 | 40X0841 запросить цену → | front door в сборе (this comes assembled) |
| 3 | 40X0840 запросить цену → | (finisher front door interlock) |
| 4 | 40X0842 запросить цену → | docking latch kit includes: • Finisher docking latch в сборе • пружина |
| 5 | 40X0843 запросить цену → | docking bracket kit includes: • Finisher docking bracket • Screw (2 each) |
| 6 | 40X0844 запросить цену → | lower cover |
| 7 | 40X0845 запросить цену → | upper cover 7-9 Parts catalog |
MPF unit
| № | Артикул | Наименование |
|---|---|---|
| 6 | 40X0600 запросить цену → | MPF rear cover |
| 2 | 40X0599 запросить цену → | MPF front cover |
| 3 | 40X0595 запросить цену → | MPF feed unit в сборе |
| 4 | 40X0608 запросить цену → | MPF fold down tray в сборе |
| 5 | 40X0597 запросить цену → | MPF unit cable в сборе |
| 6 | 40X0755 запросить цену → | MPF pickup spring |
| 7 | 40X0598 запросить цену → | MPF idler gear bracket в сборе |
| 8 | 40X0601 запросить цену → | MPF transport pinch roll в сборе |
| 9 | 40X0588 под заказ | датчик (MPF media out) |
| 10 | 40X0596 запросить цену → | MPF media out actuator kit includes: • MPF media out actuator • верхний frame 7-13 Parts catalog |

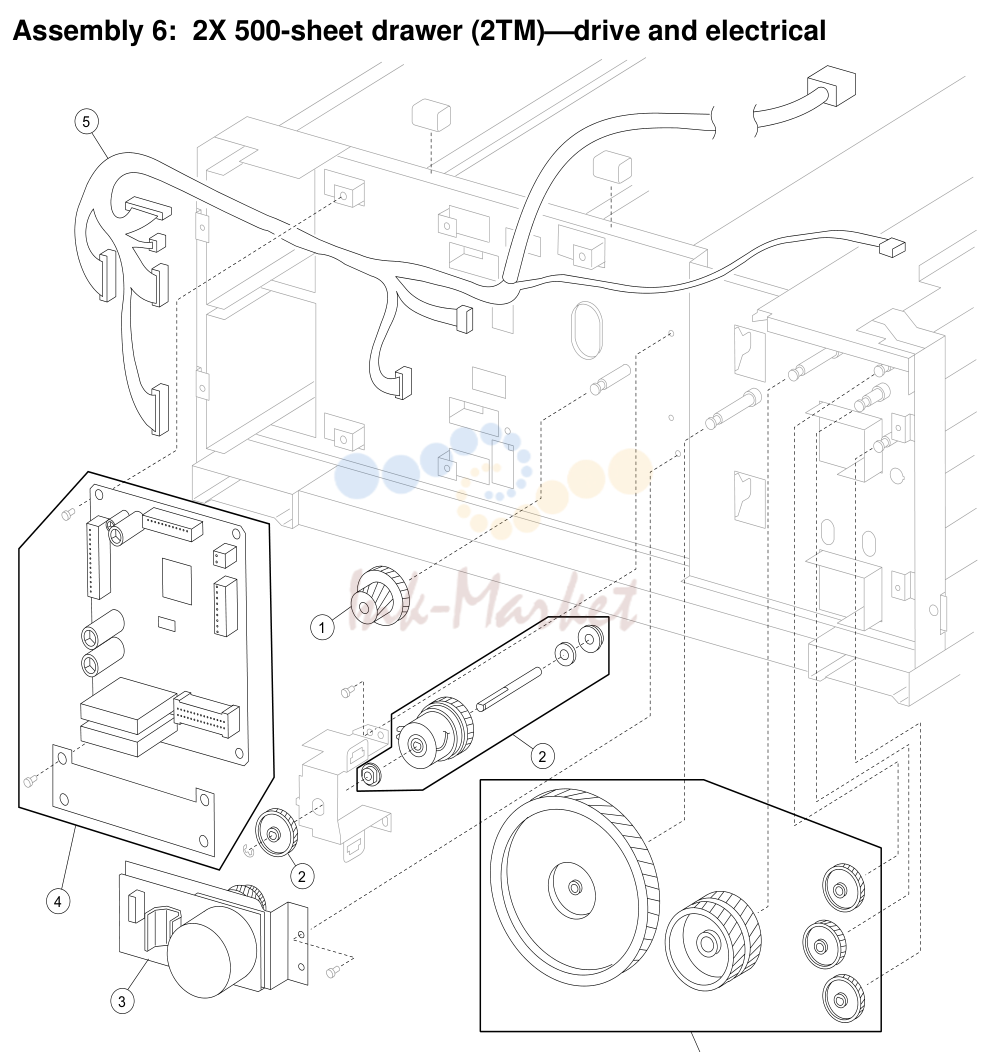

| 6 | 40X0701 запросить цену → | 2TM drive gear kit includes: • 2TM drive gear 22T/40T • 2TM drive gear 126T • 2TM drive gear 60T • 2TM drive gear 37T (2 each) • 2TM drive gear 32T |
| 2 | 40X0699 запросить цену → | 2TM/TTM clutch kit includes: • 2TM/TTM clutch в сборе • Shaft • Bushing 8 mm • Clutch gear 38T • Bushing 8 mm • Washer |
| 3 | 40X0700 запросить цену → | 2TM/TTM drive motor 1.Remove the media tray 2. 2.Fully open the media trays 3 and 4. 3.Verify the first two digits on the serial number label. 4.If the first two digits are “20”, then order this FRU. |
| 3 | 40X3664 запросить цену → | 2TM/TTM drive motor 1.Remove the media tray 2. 2.Fully open the media trays 3 and 4. 3.Verify the first two digits on the serial number label. 4.If the first two digits are “87”, then order this FRU. |
| 4 | 40X0698 запросить цену → | 2TM/TTM controller card в сборе |
| 5 | 40X0702 запросить цену → | 2TM main cable в сборе 1.Remove the media tray 2. 2.Fully open the media trays 3 and 4. 3.Verify the first two digits on the serial number label. 4.If the first two digits are “20”, then order this FRU. |
| 5 | 40X3665 запросить цену → | 2TM main cable в сборе 1.Remove the media tray 2. 2.Fully open the media trays 3 and 4. 3.Verify the first two digits on the serial number label. 4.If the first two digits are “87”, then order this FRU. 7-13 Parts catalog |
| 1 | 40X0846 запросить цену → | lift belt kit includes: • Carriage lift belt • ремень clamp (2 each) • пружина • Roll (2 each) |
| 2 | 40X0847 запросить цену → | (stacker bin level) |
| 3 | 40X0849 запросить цену → | slip clutch pulley kit includes: • Pulley, 18T (3 each) • Slip clutch pulley, 18T • Slip clutch gear, 24T • пружина • Washer |
| 4 | 40X0850 запросить цену → | (stacker bin no media) |
| 7 | 40X0848 запросить цену → | bearing 10 mm |
| 8 | 40X4409 запросить цену → | bin lift motor в сборе (booklet finisher only) • кронштейн with sensor • Encoder • Stacker bin lift motor |
| 8 | 40X0851 запросить цену → | bin lift motor в сборе • кронштейн with sensor • Encoder • Stacker bin lift motor 7-11 Parts catalog |
MPF unit feed
| № | Артикул | Наименование |
|---|---|---|
| 7 | 40X0605 запросить цену → | MPF transport roll kit includes: • MPF transport shaft collar • MPF transport gear 18T • MPF transport roll в сборе • Bushing 8 mm (2 each) |
| 2 | 40X0603 под заказ | MPF pick roll kit includes: • MPF pressure pad • MPF pick roll в сборе |
| 3 | 40X1382 запросить цену → | MPF feed shaft kit includes: • MPF feed shaft • MPF feed shaft cam rear • MPF feed shaft cam front • MPF feed shaft roll core (2 each) • MPF feed roll в сборе |
| 4 | 40X0974 запросить цену → | MPF pressure pad kit includes: • Shaft • MPF pressure pad |
| 5 | 40X1380 запросить цену → | MPF pressure pad spring |
| 6 | 40X1381 запросить цену → | MPF feed shaft bushing |
| 7 | 40X0606 запросить цену → | MPF pick solenoid kit includes: • Pick lever • Pick solenoid • пружина |
| 8 | 40X0971 запросить цену → | MPF feed drive gear kit includes: • MPF feed gear • MPF feed gear stopper |
| 9 | 40X0973 запросить цену → | MPF feed cam gear kit includes: • MPF feed cam gear • пружина 7-15 Parts catalog |
| 7 | 40X0738 запросить цену → | верхняя крышка |
| 2 | 40X0745 запросить цену → | HCF docking bracket kit • HCF docking bracket • HCF docking bracket screw (2 each) |
| 3 | 40X0746 запросить цену → | Inner front cover |
| 4 | 40X0740 запросить цену → | HCF docking latch kit includes: • Docking latch • пружина |
| 5 | 40X0739 запросить цену → | датчик (HCF media tray set) |
| 6 | 40X0741 запросить цену → | Caster |
| 7 | 40X0742 запросить цену → | левая крышка |
| 10 | 40X0743 запросить цену → | задняя крышка 7-15 Parts catalog |

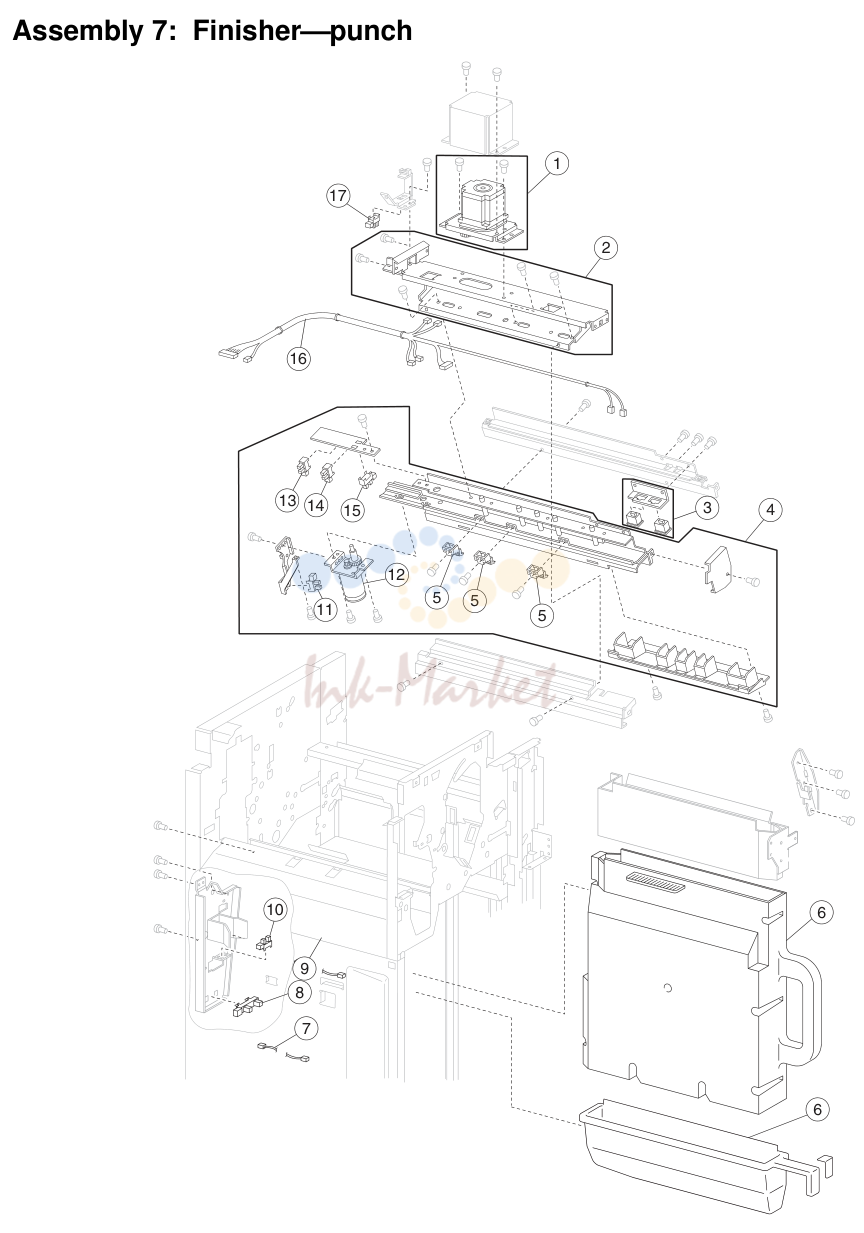

| 1 | 40X0854 запросить цену → | carriage shift motor в сборе |
| 2 | 40X0855 запросить цену → | carriage в сборе |
| 3 | 40X0856 запросить цену → | (punch unit side reg) в сборе • датчик (punch unit side reg1) • датчик (punch unit side reg2) • кронштейн |
| 4 | 40X3936 запросить цену → | punch unit в сборе (this comes assembled) |
| 4 | 40X3937 запросить цену → | punch unit в сборе (this comes assembled) |
| 5 | 40X3941 запросить цену → | media stopper в сборе |
| 6 | 40X0862 запросить цену → | waste box (non-booklet making finisher) |
| 6 | 40X3946 запросить цену → | waste box (booklet making finisher) |
| 7 | 40X0930 запросить цену → | waste box full cable в сборе |
| 8 | 40X0864 запросить цену → | (punch waste box full) (non-booklet making finisher only) |
| 9 | 40X0865 запросить цену → | waste box set cable в сборе |
| 10 | 40X0861 запросить цену → | (punch waste box set) |
| 11 | 40X3944 запросить цену → | (punch unit motor encoder) |
| 12 | 40X3943 запросить цену → | unit motor в сборе |
| 13 | 40X0850 запросить цену → | (punch hole select) |
| 16 | 40X0853 запросить цену → | unit cable в сборе |
| 17 | 40X3938 запросить цену → | (punch carriage shift HP) 7-13 Parts catalog |
левый lower door and transport
| № | Артикул | Наименование |
|---|---|---|
| 8 | 40X0609 запросить цену → | Vertical drive gear в сборе |
| 2 | 40X0610 запросить цену → | Switch (left lower door interlock) |
| 3 | 40X1386 запросить цену → | Bushing 6 mm (transport roll rear) |
| 4 | 40X1387 запросить цену → | Transport roll kit includes: • Transport roll в сборе • Transport roll gear 18T |
| 5 | 40X1388 запросить цену → | Bushing 8 mm |
| 6 | 40X0612 запросить цену → | Printer left lower door в сборе (this comes assembled) |
| 7 | 40X0614 запросить цену → | левый lower door handle kit includes: • левый lower door handle • пружина |
| 8 | 40X0613 запросить цену → | Hinge pin 7-17 Parts catalog |
| 8 | 40X0747 запросить цену → | HCF media tray front крышка в сборе (this comes assembled) |
| 2 | 40X0740 запросить цену → | Docking latch kit includes: • Docking latch • пружина |
| 3 | 40X0749 запросить цену → | HCF media long edge guide kit (this comes assembled) includes: • Media long edge guide в сборе • Wave washer 7-17 Parts catalog |
| 1 | 40X0870 запросить цену → | unit cable в сборе |
| 2 | 40X0869 запросить цену → | carriage kit includes: • Stapler carriage wire guide • Stapler carriage в сборе |
| 3 | 40X0871 запросить цену → | carriage motor в сборе |
| 4 | 40X0872 запросить цену → | carriage rack gear |
| 5 | 40X0868 запросить цену → | unit cover |
| 6 | 40X0850 запросить цену → | (stapler carriage HP) |
| 7 | 40X0866 запросить цену → | cartridge |
| 8 | 40X0867 запросить цену → | unit в сборе 7-15 Parts catalog |
левый door and transfer roll
| № | Артикул | Наименование |
|---|---|---|
| 9 | 40X0553 запросить цену → | Switch (printer left door interlock) |
| 2 | 40X0618 запросить цену → | PC cartridge shutter link |
| 3 | 40X0617 запросить цену → | перенос roll power contact |
| 4 | 40X0616 под заказ | перенос roll в сборе |
| 5 | 40X0619 под заказ | перенос roll guide в сборе 7-19 Parts catalog |
| 9 | 40X0750 запросить цену → | HCF rear media guide kit includes: • HCF rear media guide • Screw |
| 2 | 40X0966 запросить цену → | Media tray separation brush |
| 3 | 40X0751 запросить цену → | HCF front media guide kit includes: • HCF front media guide • Screw |
| 4 | 40X0752 запросить цену → | HCF separation pad |
| 5 | 40X0757 запросить цену → | HCF lift cable kit includes: • HCF lift cable (4 each) • HCF lift cable pulley (4 each) • HCF lift cable guide (4 each) |
| 6 | 40X0754 запросить цену → | HCF media tray lift shaft kit includes: • Bushing 8 mm - front • HCF media tray lift shaft • Bushing 8 mm - rear • Washer • HCF media tray lift shaft cable pulley • HCF media tray lift shaft gear 10T • HCF media tray lift shaft gear 51T |
| 7 | 40X0753 запросить цену → | HCF media tray lift gear bracket в сборе (this comes assembled) |
| 8 | 40X0756 запросить цену → | HCF lift cable large pulley kit includes: • HCF lift cable large pulley • HCF lift cable large guide 7-19 Parts catalog |
| 1 | 40X0873 запросить цену → | eject unit в сборе (this comes assembled) |
| 2 | 40X0874 запросить цену → | paddle |
| 3 | 40X0875 запросить цену → | paddle drive shaft kit includes: • Sub paddle drive shaft в сборе • Knob |
| 4 | 40X0882 запросить цену → | (eject cover interlock) |
| 5 | 40X1388 запросить цену → | 8 mm |
| 6 | 40X0888 запросить цену → | 6 mm |
| 7 | 40X0879 запросить цену → | paddle/entrance drive gear 23T |
| 8 | 40X0877 запросить цену → | clamp lever в сборе |
| 9 | 40X0825 запросить цену → | (media eject clamp HP) |
| 10 | 40X0881 запросить цену → | clamp gear kit includes: • Eject clamp gear 70T • Eject clamp gear 23T • Eject clamp gear 68/20T |
| 11 | 40X0876 запросить цену → | eject clamp motor 7-17 Parts catalog |
Printer left door
| № | Артикул | Наименование |
|---|---|---|
| 10 | 40X0620 под заказ | Printer left door в сборе (this comes assembled) |
| 2 | 40X0624 запросить цену → | Printer left door support strap |
| 3 | 40X0623 запросить цену → | левый door duplex entrance guide |
| 4 | 40X0621 запросить цену → | Printer left door в сборе handle kit includes: • Printer left door в сборе handle • пружина |
| 5 | 40X0622 под заказ | PC cartridge shutter actuator 7-21 Parts catalog |

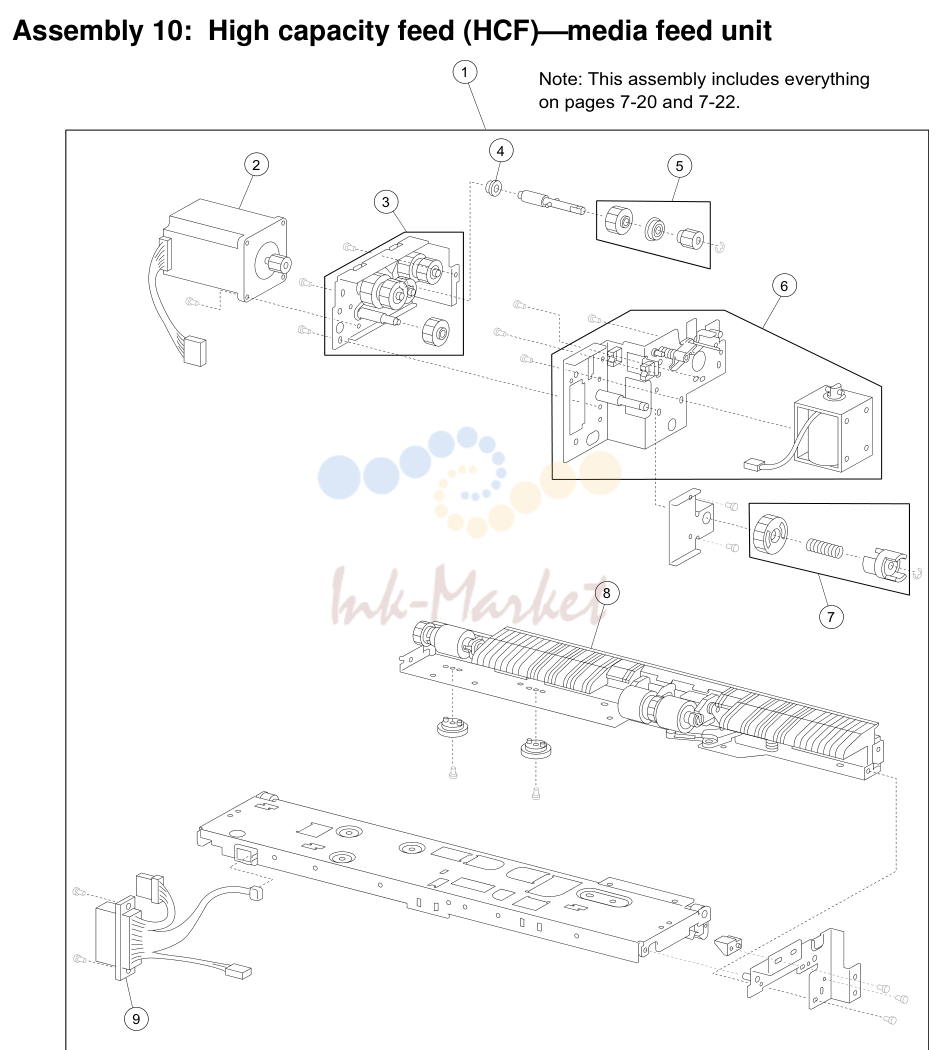

| 10 | 40X0758 запросить цену → | HCF feed unit в сборе (this comes assembled) |
| 2 | 40X0759 запросить цену → | HCF feed lift motor |
| 3 | 40X0760 запросить цену → | HCF feed lift gear bracket в сборе |
| 4 | 40X0913 запросить цену → | Ball bearing 6 mm |
| 5 | 40X0761 запросить цену → | HCF separation drive gear kit includes: • HCF separation drive gear 25T • Bushing 6 mm • HCF separation drive gear 19T |
| 6 | 40X0762 запросить цену → | HCF pick solenoid в сборе |
| 7 | 40X0763 запросить цену → | HCF media tray lift coupling kit includes: • HCF media tray lift coupling gear 40T • пружина • HCF media tray lift coupling |
| 8 | 40X0771 запросить цену → | HCF separation roll shaft в сборе (this comes assembled) |
| 9 | 40X0766 запросить цену → | HCF feed unit cable в сборе 7-21 Parts catalog |
| 1 | 40X0883 запросить цену → | compiler unit в сборе (this comes assembled) |
| 2 | 40X0850 запросить цену → | (rear tamper HP) |
| 4 | 40X0825 запросить цену → | (compiler media in) |
| 5 | 40X4150 запросить цену → | eject shaft в сборе (booklet finisher only) |
| 5 | 40X0886 запросить цену → | eject shaft в сборе |
| 6 | 40X0887 запросить цену → | paddle |
| 7 | 40X0888 запросить цену → | 6 mm |
| 8 | 40X1388 запросить цену → | 8 mm |
| 9 | 40X0889 запросить цену → | eject shaft gear 39T |
| 10 | 40X0890 запросить цену → | eject clutch kit includes: • Media eject clutch • Media eject clutch actuator |
| 12 | 40X0891 запросить цену → | eject motor в сборе 7-19 Parts catalog |
Registration
| № | Артикул | Наименование |
|---|---|---|
| 11 | 40X0628 под заказ | Registration mylar guide в сборе (this comes assembled) |
| 2 | 40X0625 запросить цену → | Registration roll в сборе |
| 3 | 40X0627 запросить цену → | датчик (registration) |
| 4 | 40X0626 запросить цену → | Registration clutch |
| 5 | 40X0589 запросить цену → | датчик (tray 2 feed-out) |
| 6 | 40X0630 запросить цену → | лоток 2 feed-out sensor guide (this comes assembled) 7-23 Parts catalog |

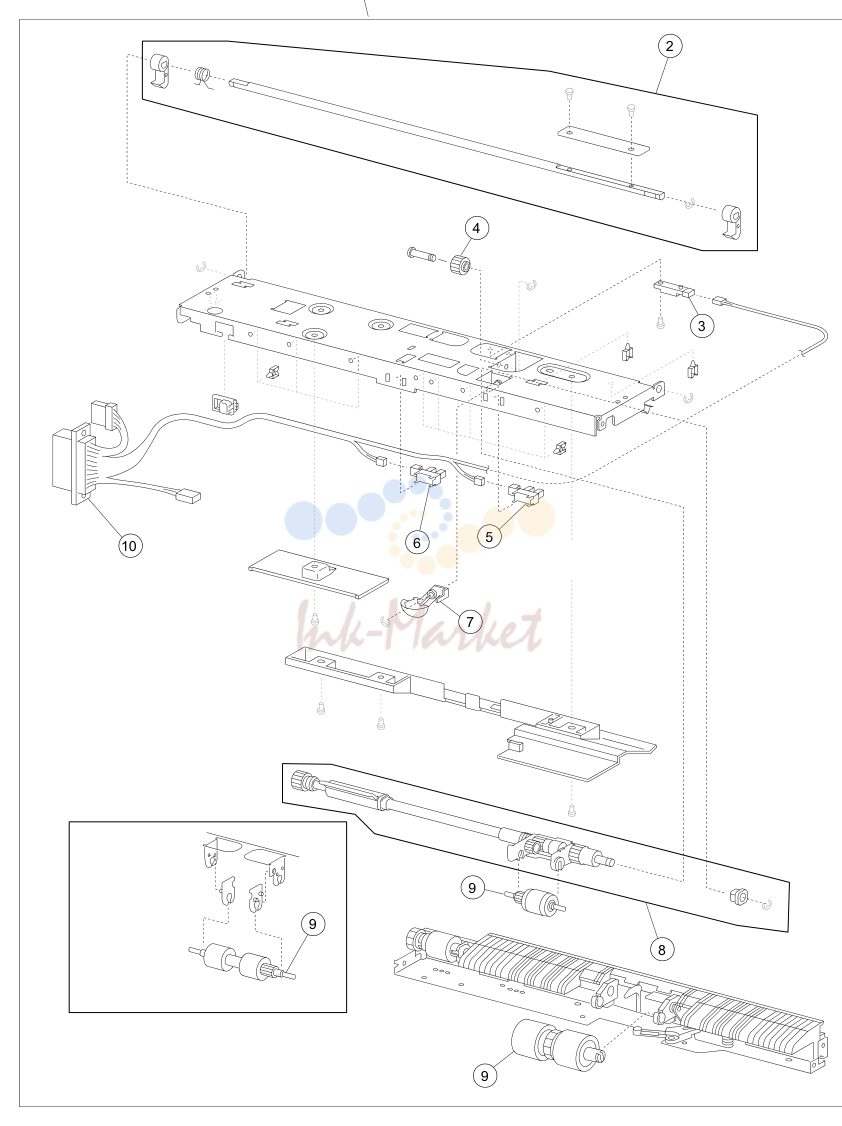

| 11 | 40X0758 запросить цену → | HCF feed unit в сборе (this comes assembled) |
| 2 | 40X0764 запросить цену → | HCF feed unit latch kit includes: • HCF feed unit latch (2 each) • пружина • HCF feed unit latch shaft • HCF feed unit latch cover |
| 4 | 40X0765 запросить цену → | HCF pick roll idler gear |
| 5 | 40X0768 запросить цену → | датчик (media out) |
| 7 | 40X0767 запросить цену → | HCF media out actuator |
| 8 | 40X0769 запросить цену → | HCF pick roll shaft kit includes: • HCF pick roll shaft в сборе • Bushing 6 mm |
| 9 | 40X0770 запросить цену → | HCF feed unit roll kit includes: • HCF feed roll • HCF pick roll • HCF separation roll |
| 10 | 40X0766 запросить цену → | HCF feed unit cable в сборе 7-23 Parts catalog |
| 1 | 40X0892 запросить цену → | (lower media exit) with bracket |
| 2 | 40X0893 запросить цену → | (lower media exit) |
| 3 | 40X0894 запросить цену → | eliminator brush |
| 4 | 40X0895 запросить цену → | media exit roll в сборе |
| 5 | 40X4410 запросить цену → | paddle shaft kit includes: (this comes assembled)(booklet finisher only) • Main paddle shaft в сборе • Main paddle shaft drive pulley 17T |
| 5 | 40X0896 запросить цену → | paddle shaft kit includes: (this comes assembled) • Main paddle shaft в сборе • Main paddle shaft drive pulley 17T |
| 6 | 40X0888 запросить цену → | 6 mm |
| 7 | 40X0900 запросить цену → | paddle drive pulley/gear 44/20T |
| 8 | 40X0899 запросить цену → | paddle idler gear kit includes: • Main paddle idler gear 23TR • Main paddle idler gear 23TL |
| 9 | 40X0898 запросить цену → | exit roll drive pulley kit includes: • нижний exit roll drive pulley 20T • Idler pulley 20T |
| 10 | 40X0913 запросить цену → | bearing 6 mm |
| 11 | 40X0897 запросить цену → | idler pulley 7-21 Parts catalog |
Printhead, cartridge guides, and fans
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0639 запросить цену → | Toner add motor в сборе |
| 2 | 40X0636 запросить цену → | датчик (RFID toner cartridge) |
| 3 | 40X0638 запросить цену → | Toner cartridge guide kit includes: • Toner cartridge guide в сборе • PC cartridge cooling fan duct |
| 4 | 40X0640 запросить цену → | печь cooling fan |
| 5 | 40X0641 запросить цену → | Printhead в сборе |
| 6 | 40X0631 запросить цену → | PC cartridge stop |
| 7 | 40X0644 запросить цену → | PC cartridge sensor connector |
| 8 | 40X1389 запросить цену → | PC cartridge interlock switch screw |
| 9 | 40X0633 запросить цену → | датчик (hum & temp) |
| 10 | 40X1390 запросить цену → | Switch (PC cartridge interlock) kit includes: • Backup spring • Switch (PC cartridge interlock) |
| 11 | 40X0634 запросить цену → | PC cartridge guide в сборе |
| 13 | 40X0635 запросить цену → | Laser opening guide |
| 14 | 40X0643 запросить цену → | PC cartridge cooling fan |
| 15 | 40X0637 запросить цену → | Multi connector cable в сборе 1 7-25 Parts catalog |
| 12 | 40X0773 запросить цену → | HCF top door kit includes: • HCF top door • HCF top door shaft • HCF top door spring R • HCF top door spring L |
| 2 | 40X0553 запросить цену → | Switch (HCF top door interlock) |
| 3 | 40X0774 запросить цену → | датчик (tray 5 feed-out) |
| 4 | 40X0775 запросить цену → | HCF media transport roll kit includes: • HCF media transport roll в сборе • Ball bearing 8 mm |
| 5 | 40X0777 запросить цену → | Switch (HCF unit docking interlock) |
| 6 | 40X0776 запросить цену → | HCF transport motor 7-25 Parts catalog |

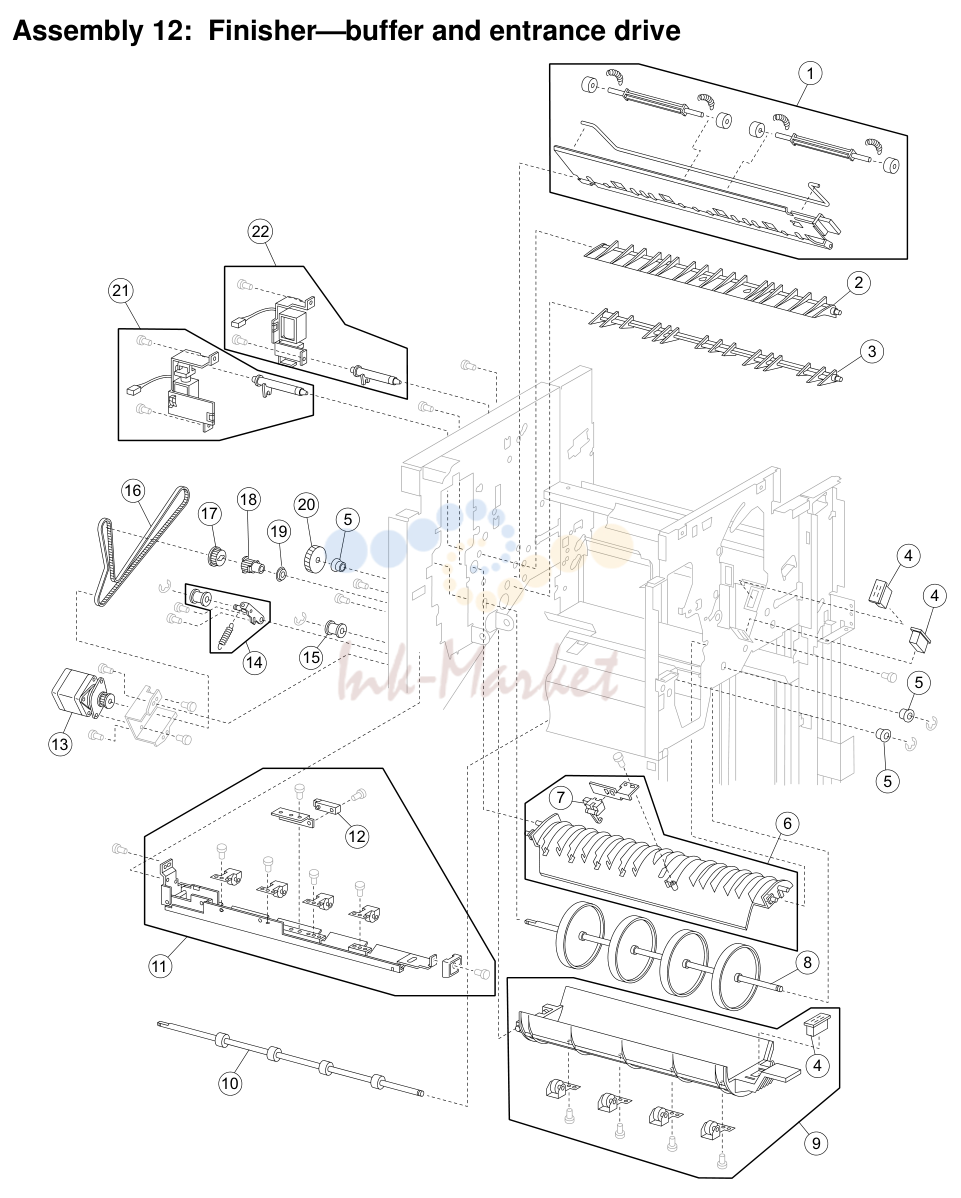

| 1 | 40X0901 запросить цену → | pinch guide в сборе (this comes assembled) |
| 2 | 40X0902 запросить цену → | diverter gate |
| 3 | 40X4149 запросить цену → | diverter gage (booklet finisher only) |
| 3 | 40X0903 запросить цену → | diverter gate |
| 4 | 40X0824 запросить цену → | catch |
| 5 | 40X0888 запросить цену → | 6 mm |
| 6 | 40X0904 запросить цену → | upper guide в сборе |
| 7 | 40X0893 запросить цену → | (buffer path) |
| 8 | 40X0905 запросить цену → | roll в сборе |
| 9 | 40X0906 запросить цену → | pinch guide в сборе (this comes assembled) |
| 10 | 40X0909 запросить цену → | entrance roll в сборе |
| 11 | 40X4411 запросить цену → | entrance pinch guide в сборе (this comes assembled)(booklet only) |
| 11 | 40X0907 запросить цену → | entrance pinch guide в сборе (this comes assembled) |
| 12 | 40X0908 запросить цену → | (finisher media entrance) |
| 13 | 40X0910 запросить цену → | motor (entrance/paddle) |
| 14 | 40X0912 запросить цену → | tensioner pulley kit includes: • ремень idler pulley • пружина • ремень tensioner bracket |
| 15 | 40X0897 запросить цену → | idler pulley |
| 16 | 40X0911 запросить цену → | entrance/paddle, 31.6 cm |
| 17 | 40X0879 запросить цену → | paddle/entrance drive gear 23T |
| 18 | 40X0914 запросить цену → | entrance roll drive pulley 20T |
| 19 | 40X0913 запросить цену → | bearing 6 mm |
| 20 | 40X0915 запросить цену → | roll drive gear 46T |
| 21 | 40X0916 запросить цену → | diverter solenoid kit includes: • Media diverter solenoid • Media diverter solenoid link |
| 22 | 40X0917 под заказ | diverter solenoid kit includes: • Buffer diverter solenoid • Buffer diverter solenoid link 7-23 Parts catalog |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0588 под заказ | датчик (fuser exit) |
| 2 | 40X0645 запросить цену → | датчик (fuser exit) в сборе with actuator |
| 3 | 40X2307 запросить цену → | печь в сборе 110V (this comes assembled) |
| 3 | 40X2308 запросить цену → | печь в сборе 220V (this comes assembled) |
| 3 | 40X2378 запросить цену → | печь в сборе 100V (this comes assembled) 7-27 Parts catalog |
| 13 | 40X0779 запросить цену → | HCF main cable в сборе |
| 2 | 40X0778 запросить цену → | HCF controller card в сборе 7-27 Parts catalog |

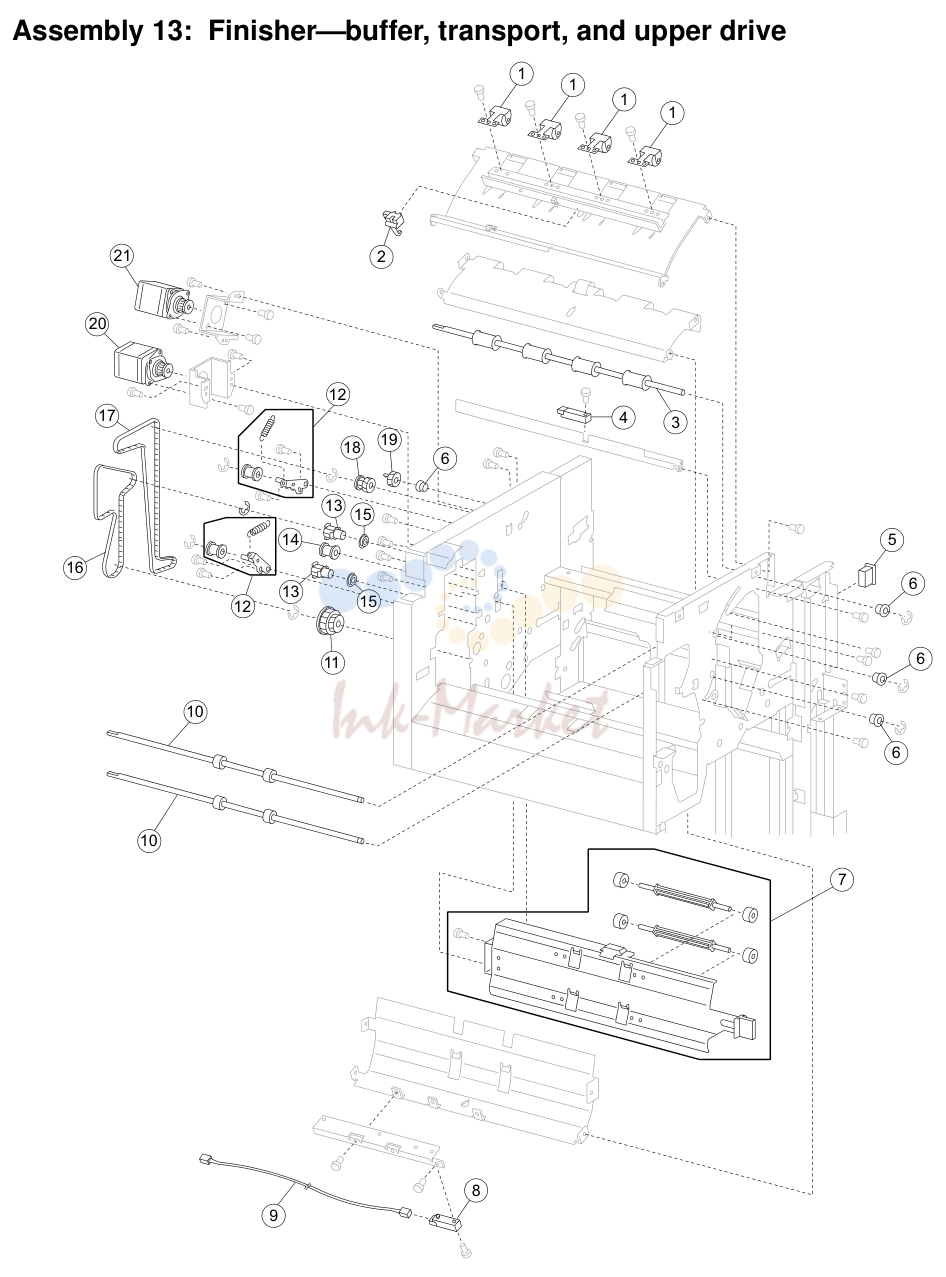

| 1 | 40X0918 под заказ | media exit pinch roll в сборе |
| 2 | 40X0893 запросить цену → | (upper media exit) |
| 3 | 40X0919 запросить цену → | media exit roll в сборе |
| 4 | 40X0908 запросить цену → | (upper media bin full) |
| 5 | 40X0824 запросить цену → | catch |
| 6 | 40X0888 запросить цену → | 6 mm |
| 7 | 40X0920 запросить цену → | pinch guide в сборе (this comes assembled) |
| 8 | 40X0921 запросить цену → | (diverter gate) |
| 9 | 40X0922 запросить цену → | gate sensor upper cable в сборе |
| 10 | 40X0923 запросить цену → | media transport roll в сборе |
| 11 | 40X0924 запросить цену → | roll drive pulley/gear 53/23T |
| 12 | 40X0912 запросить цену → | tensioner bracket kit includes: • ремень idler pulley • пружина • ремень tensioner bracket |
| 13 | 40X0925 запросить цену → | media transport roll drive pulley 20T |
| 14 | 40X0897 запросить цену → | idler pulley |
| 15 | 40X0913 запросить цену → | bearing 6 mm |
| 16 | 40X0928 запросить цену → | (buffer transport) 19.8 cm |
| 17 | 40X0929 запросить цену → | (exit) 27.7 cm |
| 18 | 40X0926 запросить цену → | media exit roll drive pulley/gear, 20T/20T |
| 19 | 40X0927 запросить цену → | media exit roll drive gear 20T |
| 20 | 40X0910 запросить цену → | motor (buffer/transport) |
Standard Exit 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X2384 запросить цену → | Exit 1 media shift в сборе (this comes assembled) |
| 2 | 40X0657 запросить цену → | Standard bin full exit 1 actuator kit includes: • Standard bin full exit 1 actuator shaft • Standard bin full exit 1 actuator • выход guide |
| 3 | 40X0650 запросить цену → | Exit 1 sensor cable в сборе |
| 4 | 40X0651 запросить цену → | Media shift motor |
| 5 | 40X0653 запросить цену → | Exit 1 media shift gear |
| 6 | 40X0588 под заказ | датчик (standard bin full exit 1) |
| 8 | 40X0654 запросить цену → | Media diverter gate kit includes: • Media diverter gate • пружина |
| 9 | 40X1391 запросить цену → | Exit 1 static eliminator |
| 10 | 40X1392 запросить цену → | Exit 1 media exit guide kit includes: • Exit 1 media exit guide • Exit 1 media exit guide pad |
| 11 | 40X2389 запросить цену → | выход guide 7-29 Parts catalog |

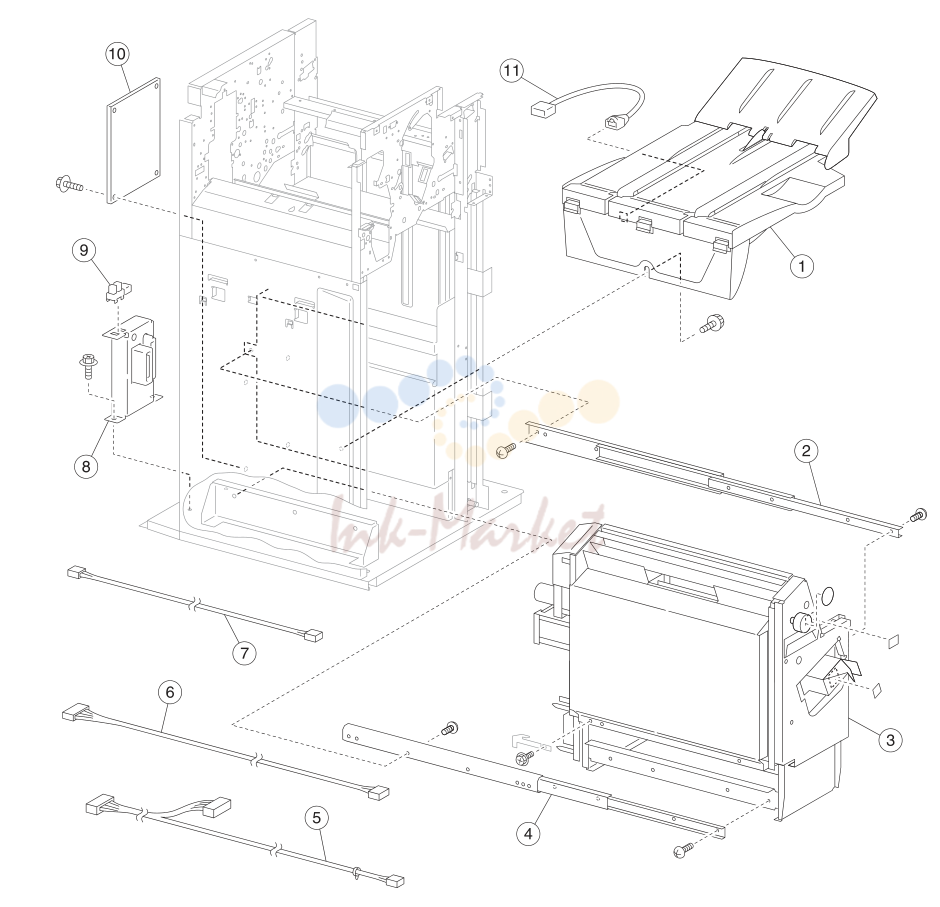

| 1 | 40X3981 запросить цену → | Booklet bin в сборе |
| 2 | 40X3979 запросить цену → | Booklet unit right glide в сборе |
| 3 | 40X4413 запросить цену → | Booklet unit в сборе (this comes assembled) |
| 4 | 40X3980 запросить цену → | Booklet unit left glide в сборе |
| 5 | 40X3984 запросить цену → | Booklet unit cable в сборе |
| 6 | 40X3983 запросить цену → | Booklet bin/diverter cable в сборе |
| 7 | 40X3982 запросить цену → | Booklet controller card power cable в сборе |
| 8 | 40X3985 запросить цену → | Booklet unit interface connector в сборе |
| 9 | 40X0850 запросить цену → | датчик (booklet unit interlock) |
| 10 | 40X3978 запросить цену → | Booklet controller card в сборе |
| 11 | 40X3987 запросить цену → | Booklet bin hookup cable в сборе 7-27 Parts catalog |

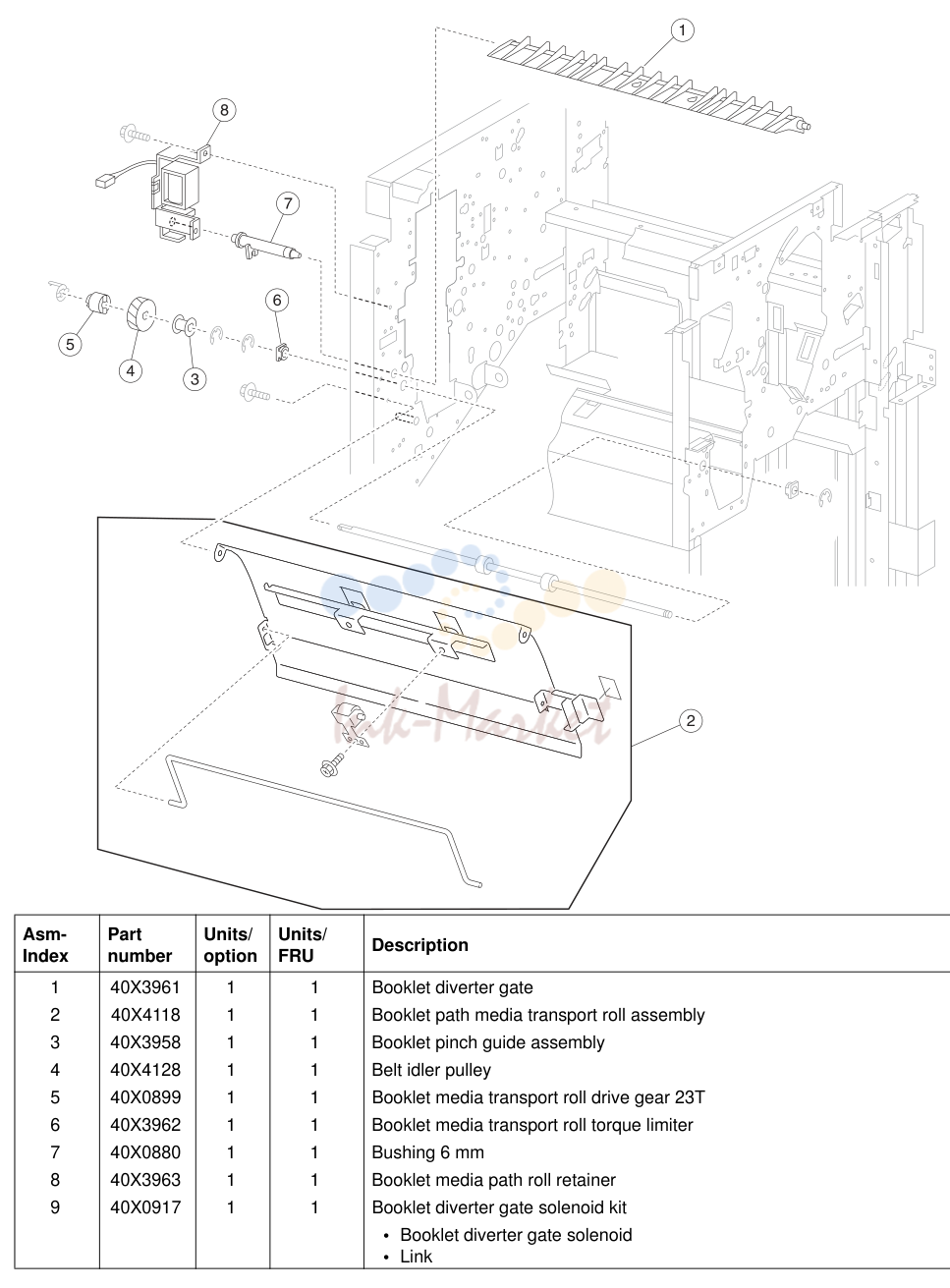

Dual unit drive motor
| № | Артикул | Наименование |
|---|---|---|
| 15 | 40X0660 запросить цену → | Dual drive motor в сборе |
| 2 | 40X0659 запросить цену → | Exit 1 drive belt |
| 3 | 40X0661 запросить цену → | привод belt flange |
| 4 | 40X2374 запросить цену → | Transport motor support bushing |
| 5 | 40X2309 запросить цену → | MPF/transport drive motor в сборе |
| 6 | 40X2373 запросить цену → | MPF drive gear 18T |
| 7 | 40X2372 запросить цену → | Transport roll drive gear 28T |
| 8 | 40X2310 запросить цену → | MPF/transport drive gear 19/29T 7-31 Parts catalog |
| 15 | 40X0813 запросить цену → | Bridge unit top крышка в сборе |
| 2 | 40X0812 запросить цену → | Bridge unit pinch roll kit includes: • Bridge unit pinch roll (6 each) • пружина (6 each) 7-29 Parts catalog |
Полный список запчастей доступен по запросу.
комментарии
