Lexmark X644E / X642E / X646E — каталог запчастей со схемами

Lexmark X644E / X642E / X646E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

крышки—printer (model X642e)
крышка—printer (models X644e and X646e)
крышки—ADF scanner
рама 1
рама 2
рама 3
Scanner ADF—paper feed
Scanner ADF—motors and belts
Scanner ADF—sensors
Scanner—flatbed
подача бумаги—autocompensator
подача бумаги—multipurpose feeder
подача бумаги—alignment
Integrated 500-sheet paper tray
Drives—Main drive and developer drive
Hot roll fuser
перенос/charging
Electronics—power supplies

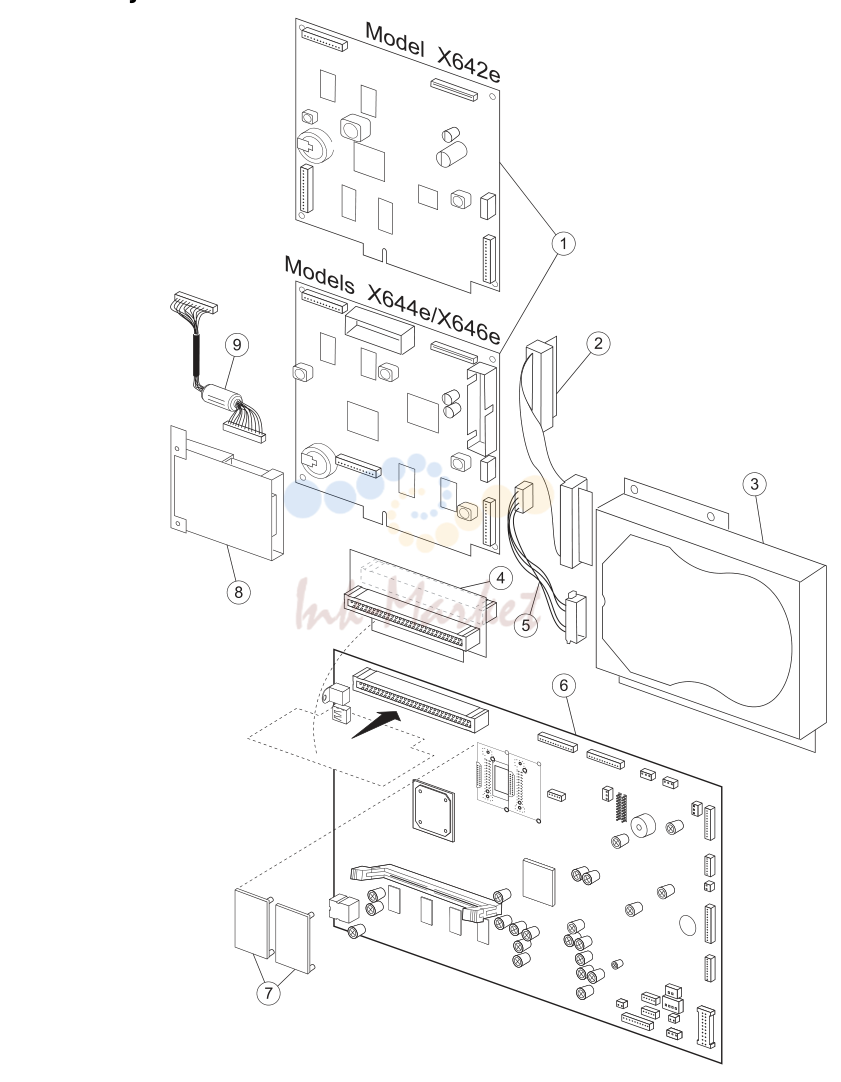

Electronics—card assemblies

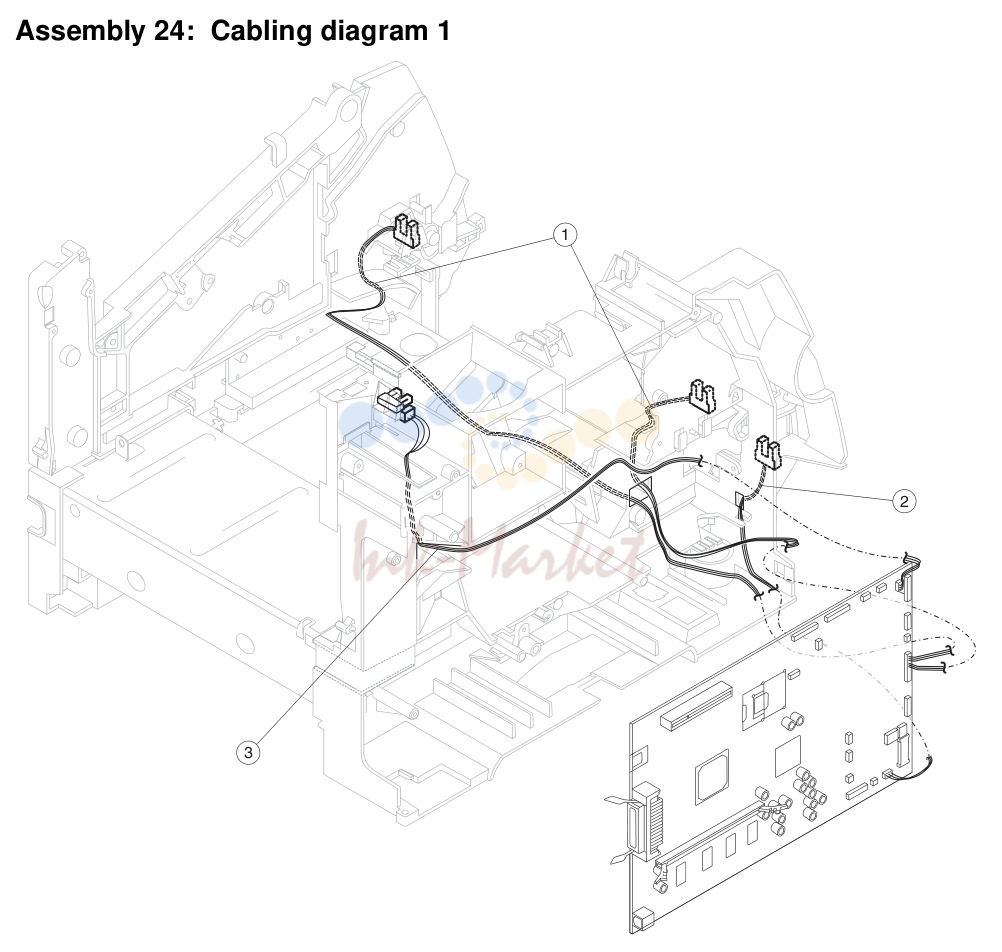

Cabling diagram 1

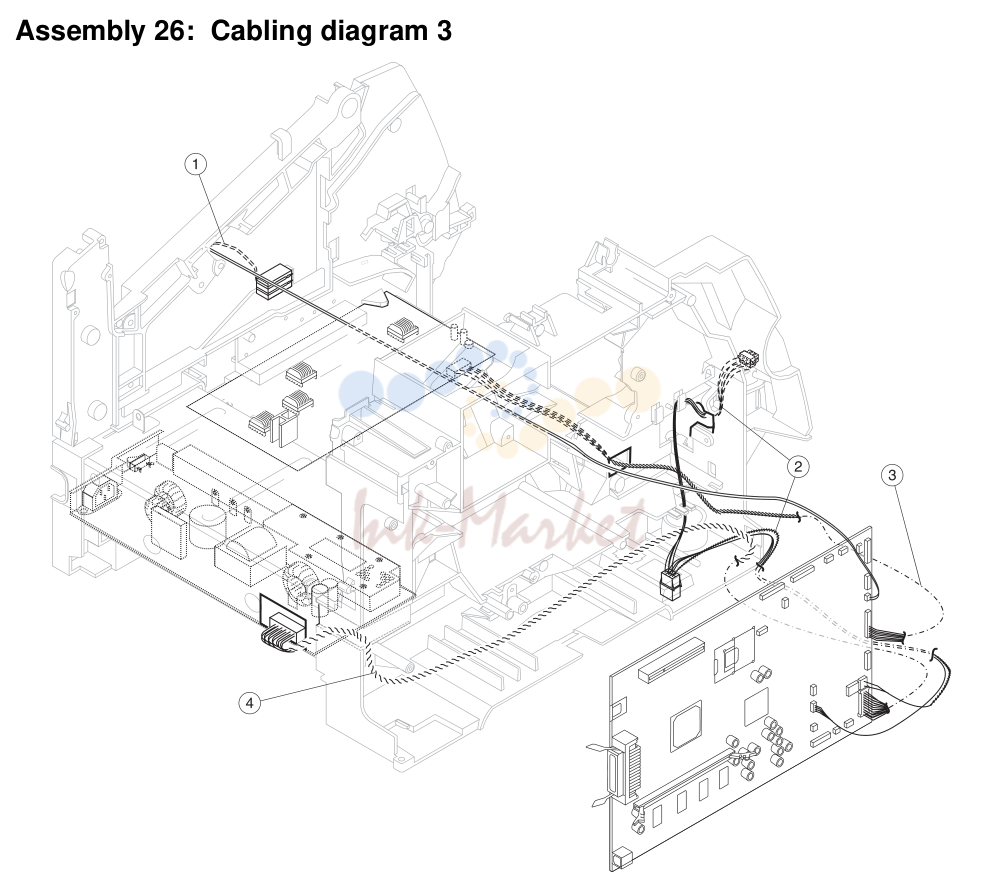

Cabling diagram 3

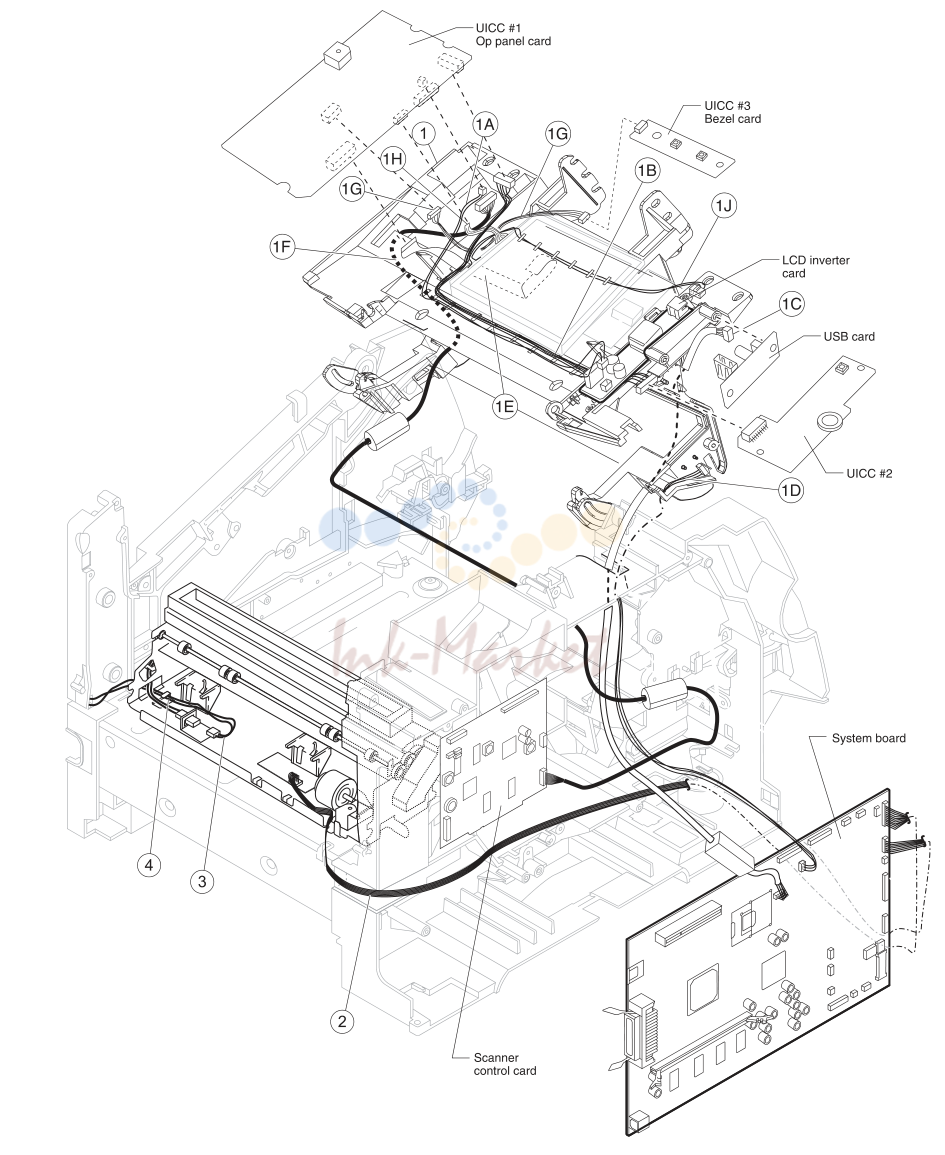

Cabling diagram 4—model X642e

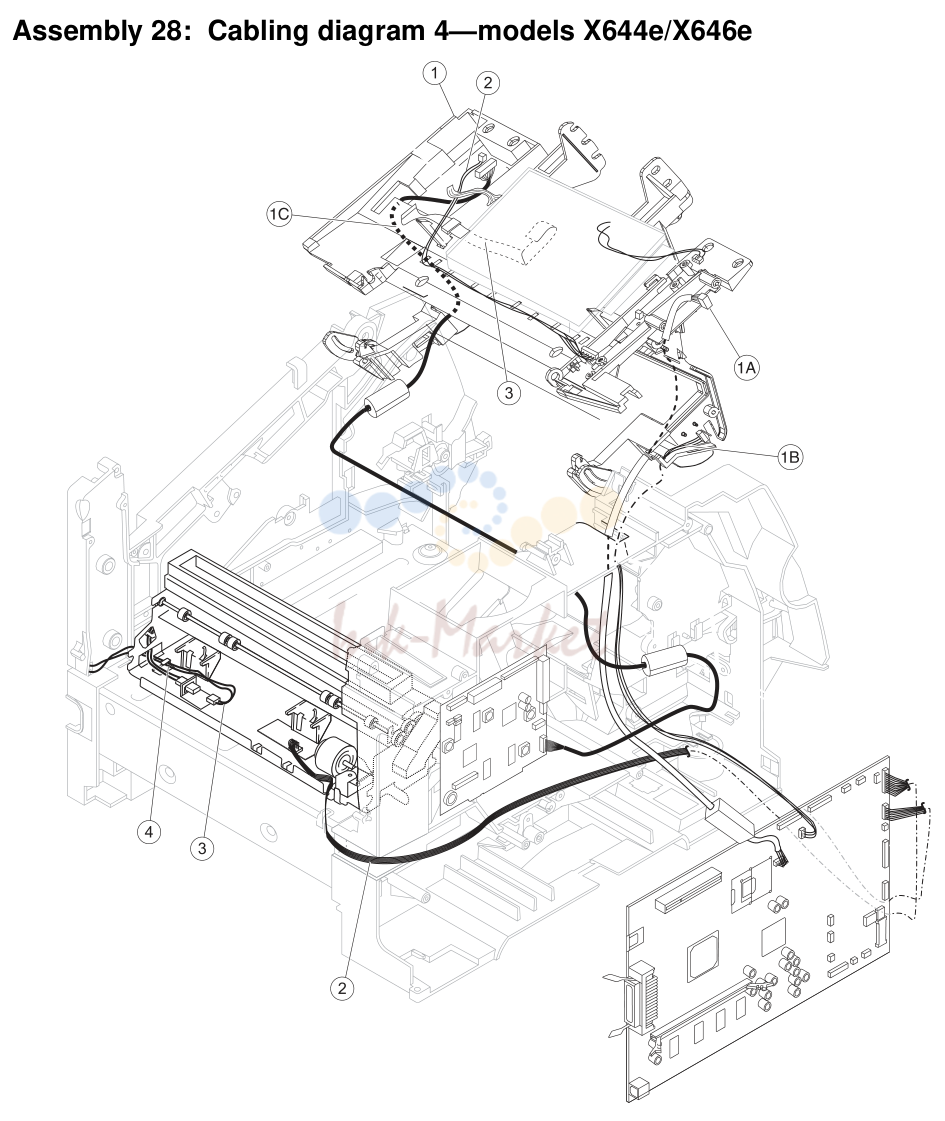

Cabling diagram 4—models X644e/X646e

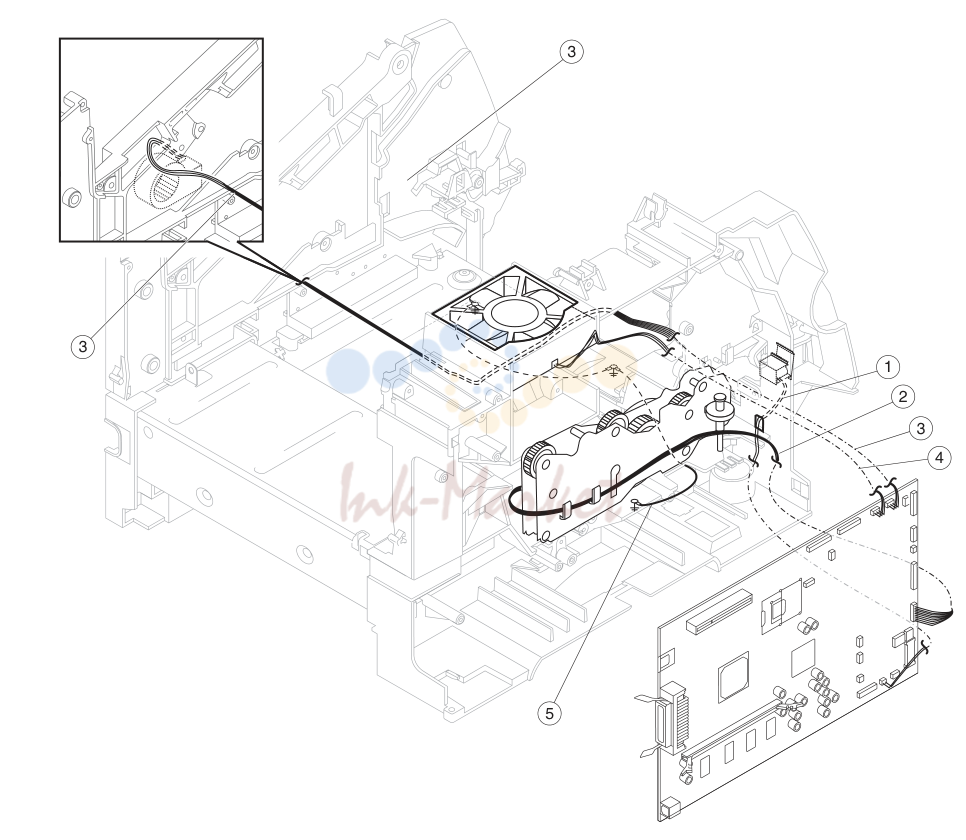

Cabling diagram 5

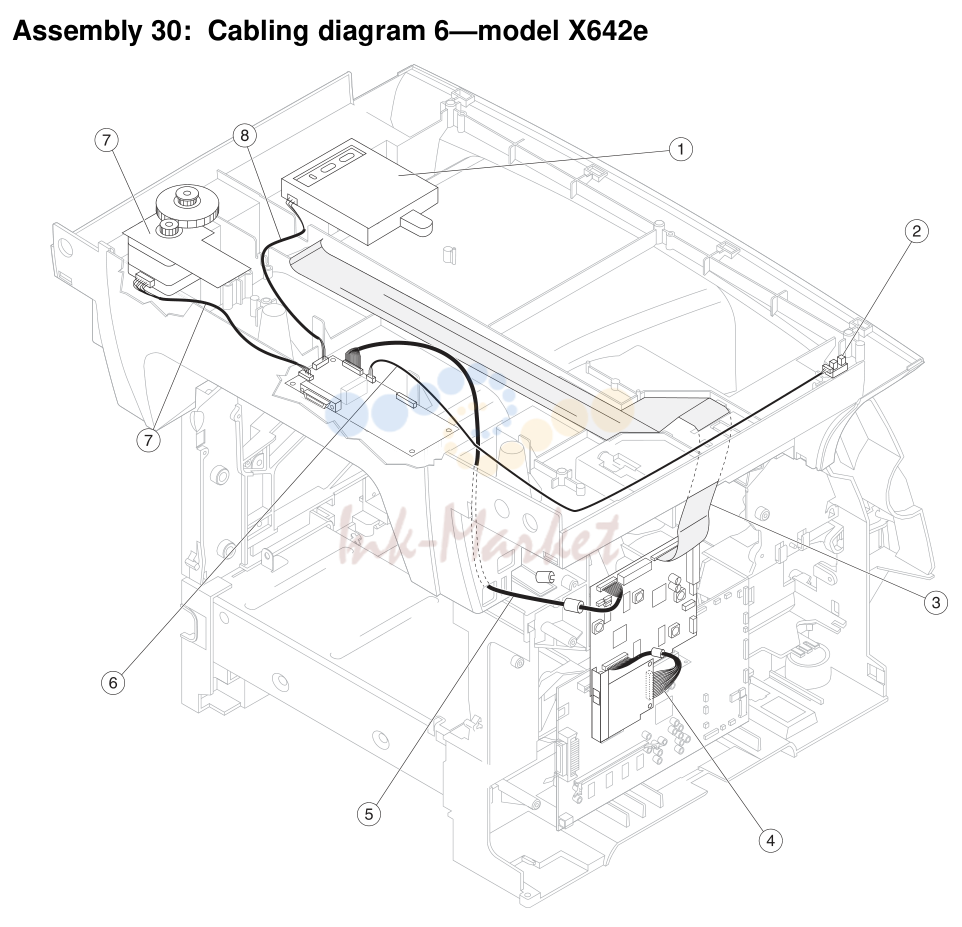

Cabling diagram 6—model X642e

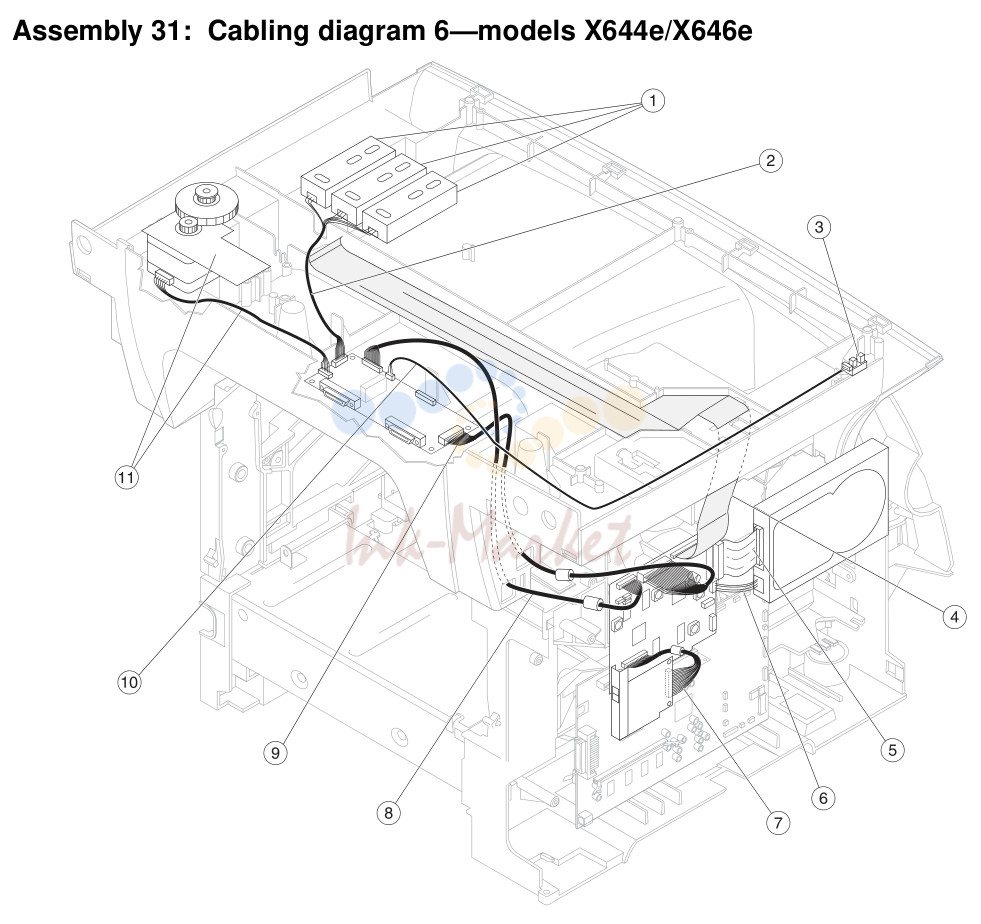

Cabling diagram 6—models X644e/X646e

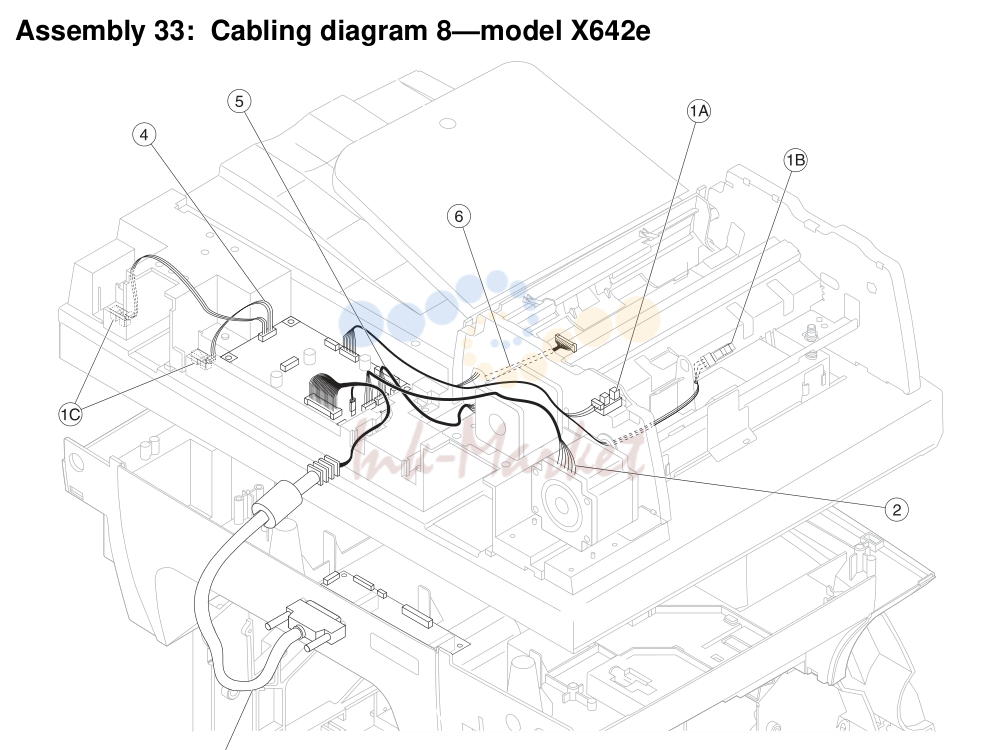

Cabling diagram 8—model X642e

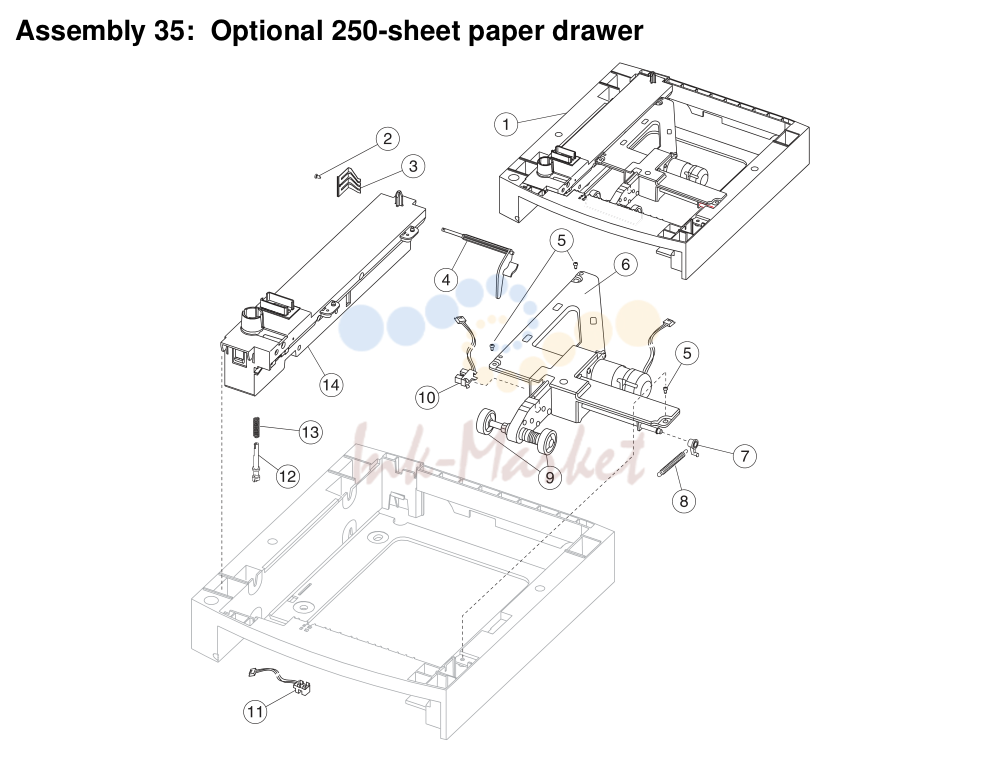

Optional 250-sheet paper drawer

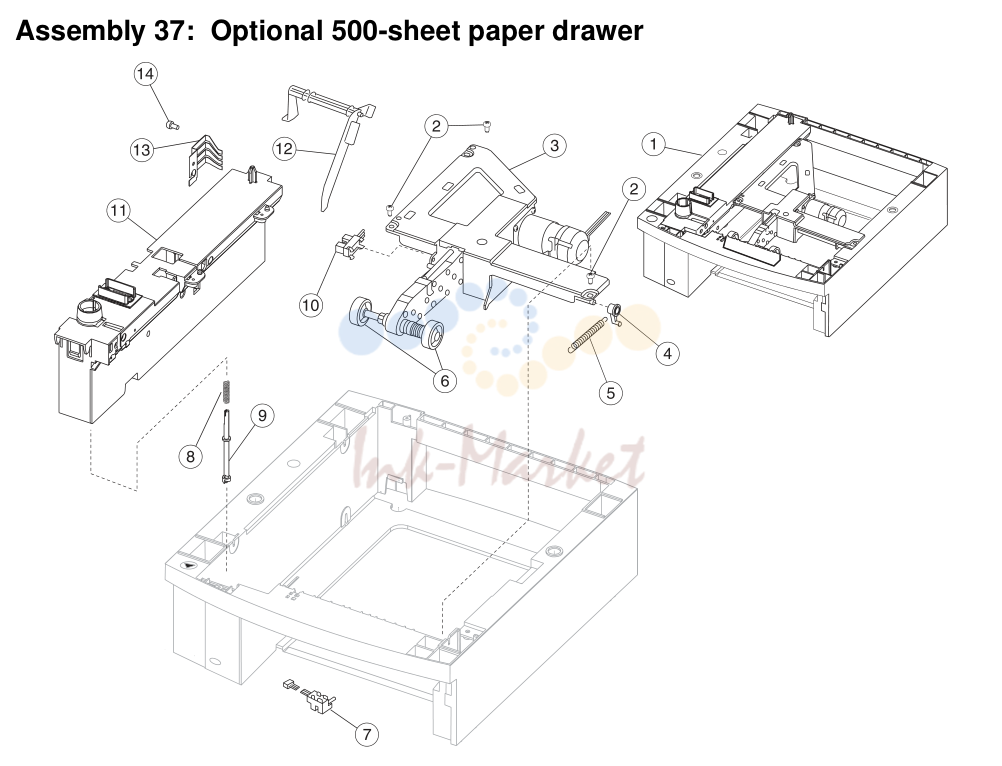

Optional 500-sheet paper drawer

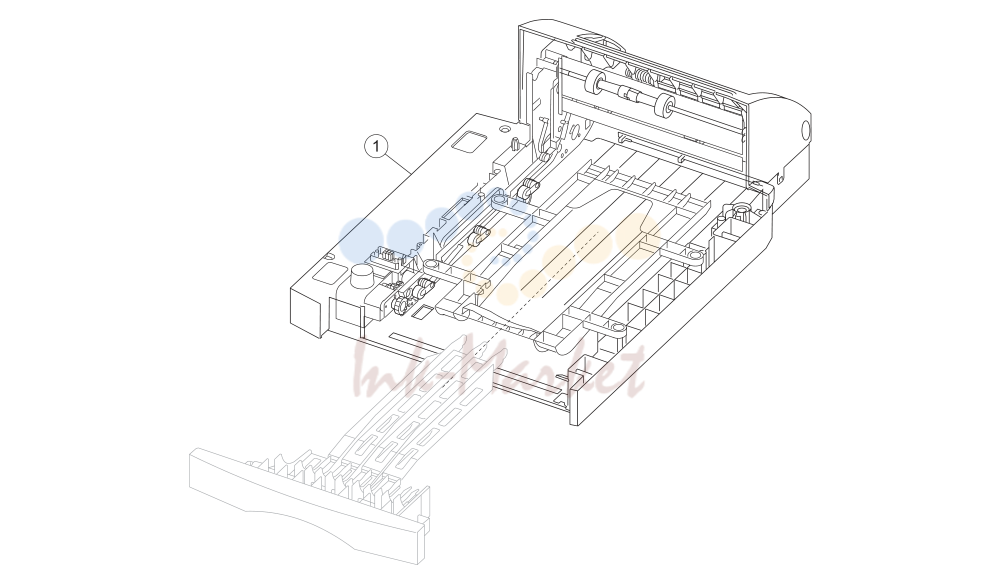

дуплекс option

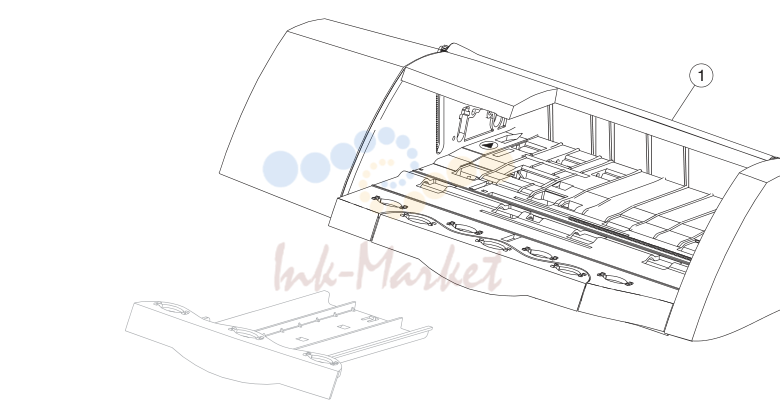

Envelope feeder

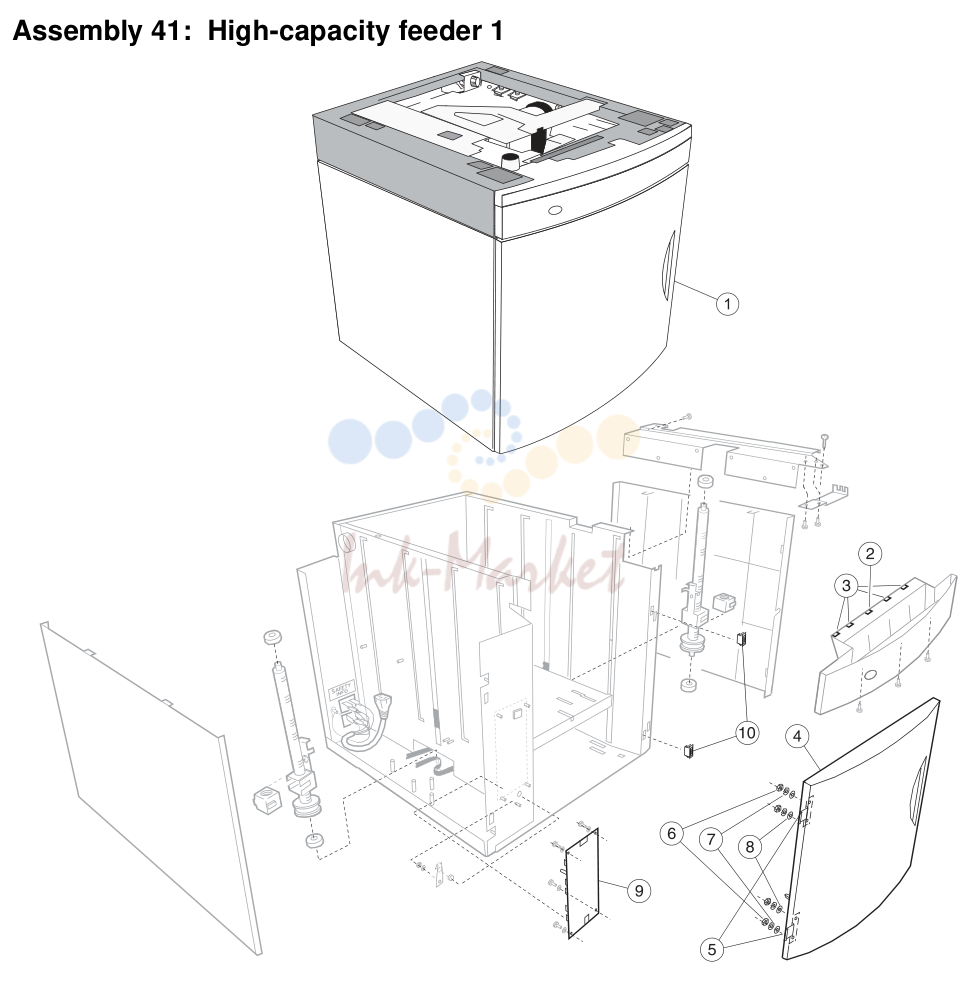

High-capacity feeder 1

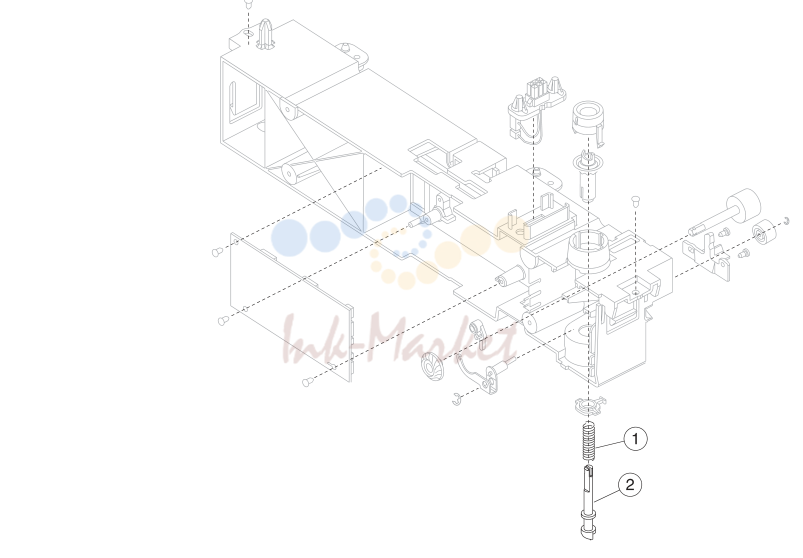

High-capacity feeder 3

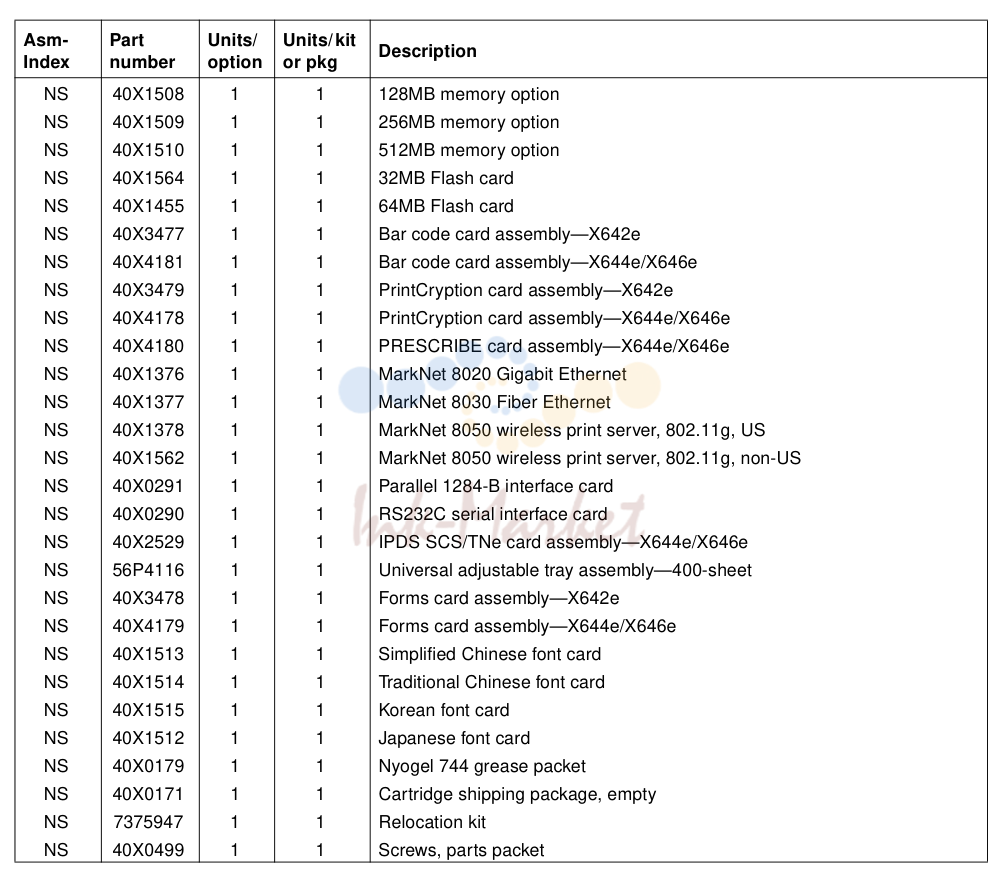

Options

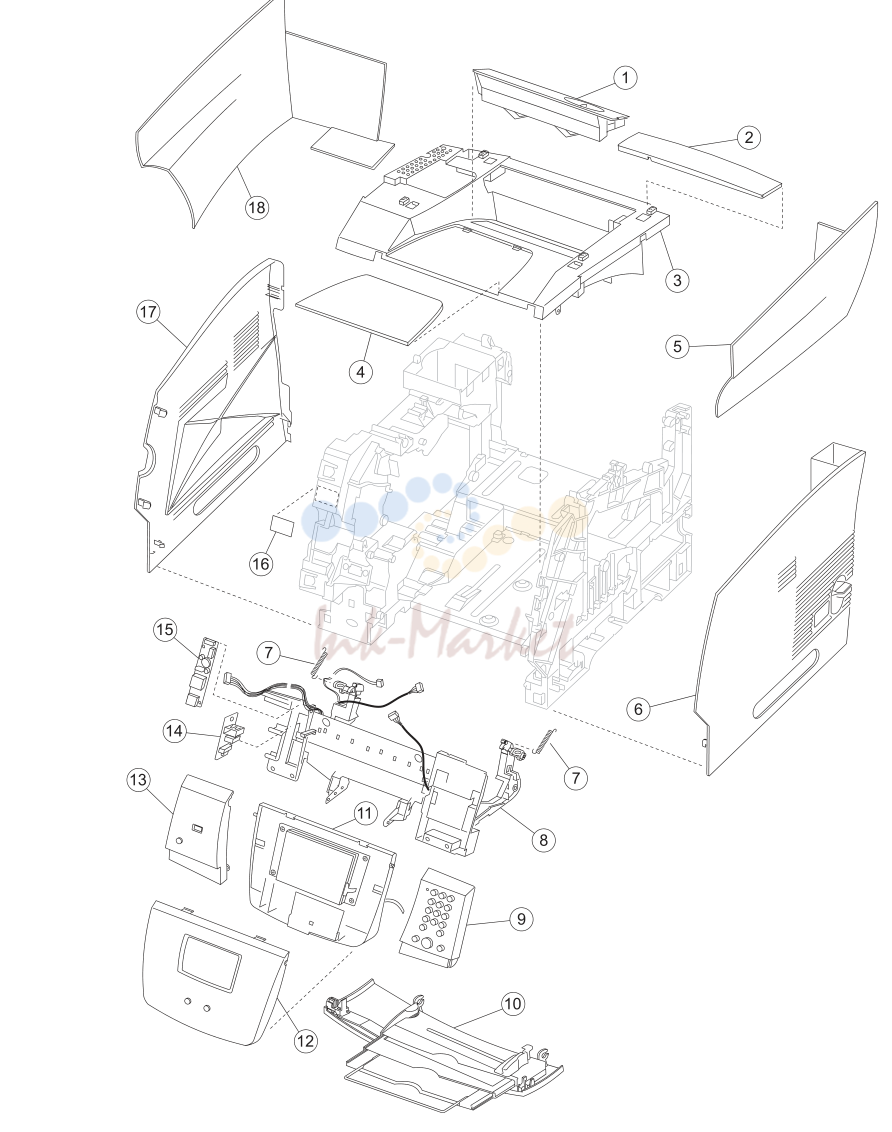

крышки—printer (model X642e)

№	Артикул	Наименование
1	40X0001 запросить цену →	печь wiper крышка в сборе
2	40X0469 запросить цену →	верхний sub крышка в сборе
3	40X0467 запросить цену →	верхний крышка в сборе
4	40X0468 запросить цену →	верхний tray cover (paper support)
5	40X0473 запросить цену →	правый side cover
6	40X0471 запросить цену →	правая крышка в сборе
7	40X0516 запросить цену →	Counterbalance spring
8	40X3309 запросить цену →	верхний front cover hinge в сборе—X642e, includes: (cid:129) Operator panel frame (hinge) (cid:129) UICC 18-pin cable (cid:129) USB cable (cid:129) крышка open sensor (cid:129) левый hinge cable retainer (cid:129) правый hinge cable retainer (cid:129) левый hinge spring (cid:129) правый hinge spring (cid:129) Ground cable (cid:129) Screw, M3x10 (3) (cid:129) Screw, Sunk head (1)
9	40X3303 запросить цену →	Operator panel right крышка в сборе—X642e, includes: (cid:129) Operator panel right cover (cid:129) Dial numeric pad key (cid:129) Control 1—Stop key (cid:129) Control 2—Go key (cid:129) Control 3—Clear key (cid:129) Hook, operator panel right в сборе (cid:129) Compression spring (cid:129) LCD operator panel cap (cid:129) UICC #1 card в сборе (cid:129) Screw, M3x8 (2) (cid:129) Screw, M3x8 (2)
10	40X0493 запросить цену →	Multipurpose tray в сборе
11	40X3301 запросить цену →	LCD mono touchscreen display в сборе—X642e, includes: (cid:129) LCD lower cover (cid:129) Mono LCD в сборе (cid:129) LCD frame lever (cid:129) LCD lever spring (cid:129) Core (cid:129) Screw, M3x8 (4)
12	40X3299 запросить цену →	крышка bezel with Lexmark logo—X642e, includes (cid:129) Bezel (cid:129) UICC #3 (cid:129) Home key (cid:129) M3x8 screws (2)
13	40X3302 запросить цену →	Operator panel left крышка в сборе—X642e, includes (cid:129) Operator left cover (cid:129) Operator panel left hook (cid:129) Admin key (cid:129) UICC #2 card в сборе (cid:129) Compression spring (cid:129) M3x18 screws (2) (cid:129) M3x18 screws (2)
14	40X0151 запросить цену →	USB board в сборе 7-3 Parts catalog
1	40X3304 запросить цену →	LCD (mono) touchscreen inverter card—X642e
16	40X0009 запросить цену →	TLI/ID/serial number label—blank
17	40X0470 запросить цену →	левая крышка в сборе
18	40X0472 запросить цену →	левый side cover
	40X0050 запросить цену →	Counterbalance spring
	40X5651 запросить цену →	Vent cover 7-5 Parts catalog

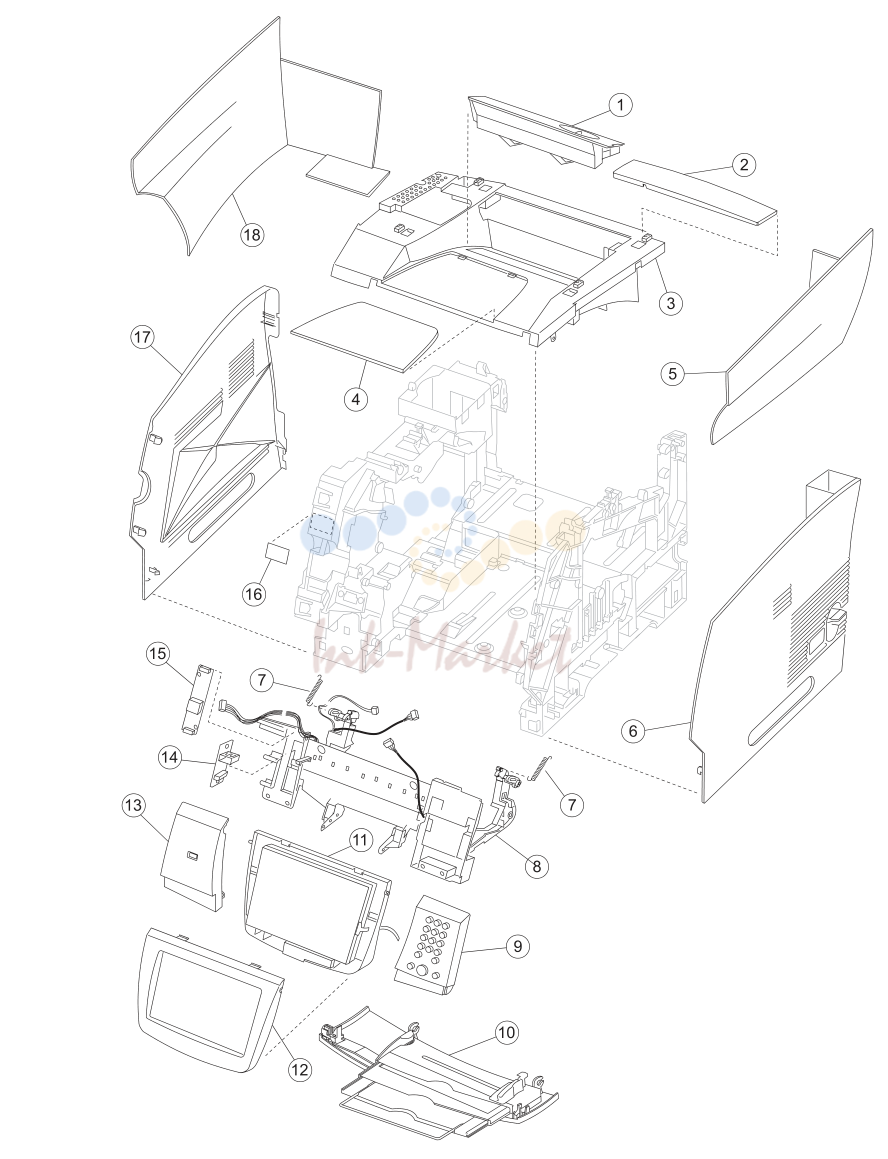

крышка—printer (models X644e and X646e)

№	Артикул	Наименование
2	40X0001 запросить цену →	печь wiper крышка в сборе
2	40X0469 запросить цену →	верхний sub крышка в сборе
3	40X0467 запросить цену →	верхний крышка в сборе
4	40X0468 запросить цену →	верхний tray cover (paper support)
5	40X0473 запросить цену →	правый side cover
6	40X0471 запросить цену →	правая крышка в сборе
7	40X0516 запросить цену →	Counterbalance spring
8	40X0515 запросить цену →	верхний front cover hinge в сборе—X644e/X646e, includes: (cid:129) шлейф, VICC 18-pin (cid:129) Hinge, operator panel (cid:129) USB cable (1) (cid:129) крышка open switch and cable (1) (cid:129) левый cable retainer (1) (cid:129) правый cable retainer (1) (cid:129) левый hinge spring (1) (cid:129) правый hinge spring (1)
9	40X0496 запросить цену →	Operator panel right крышка в сборе—X644e/X646e, includes: (cid:129) Stop button (1) (cid:129) Go button (1) (cid:129) Clear button (1) (cid:129) LED cap (1) (cid:129) Dial number pad (cid:129) User interface control card в сборе (cid:129) Compression spring (cid:129) Operator panel right cover (cid:129) Operator panel right side hook
10	40X0493 запросить цену →	Multipurpose tray в сборе
11	40X0494 запросить цену →	LCD touchscreen display в сборе—X644e/X646e
12	40X3313 запросить цену →	крышка bezel with Lexmark logo—X644e
12	40X0476 запросить цену →	крышка bezel with Lexmark logo—X646e
13	40X0495 запросить цену →	Operator panel left крышка в сборе—X644e/X646e
14	40X0151 запросить цену →	USB board в сборе
15	40X0497 запросить цену →	LCD touchscreen inverter card
16	40X0009 запросить цену →	TLI/ID/serial number label—blank
17	40X0470 запросить цену →	левая крышка в сборе
18	40X0472 запросить цену →	левый side cover
	40X0050 запросить цену →	Counterbalance spring 7-7 Parts catalog

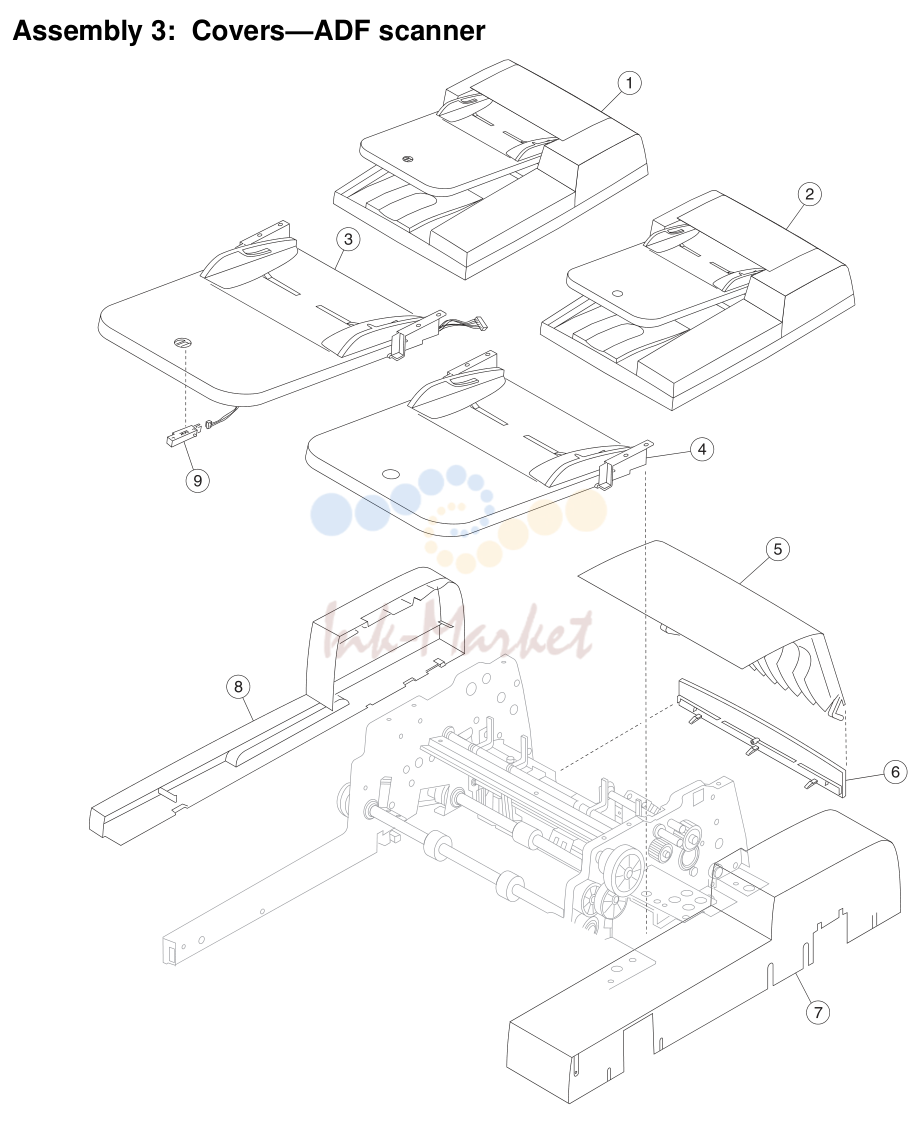

крышки—ADF scanner

№	Артикул	Наименование
3	40X0450 запросить цену →	Complete ADF в сборе—X644e/X646e
2	40X3296 запросить цену →	Complete ADF в сборе—X642e
3	40X0451 запросить цену →	Document tray в сборе—X644e/X646e
4	40X3297 запросить цену →	Document tray в сборе—X642e
5	40X0452 запросить цену →	ADF top крышка в сборе
6	40X0463 запросить цену →	ADF scan cover
7	40X0465 запросить цену →	ADF rear cover
8	40X0464 запросить цену →	ADF front cover 7-9 Parts catalog

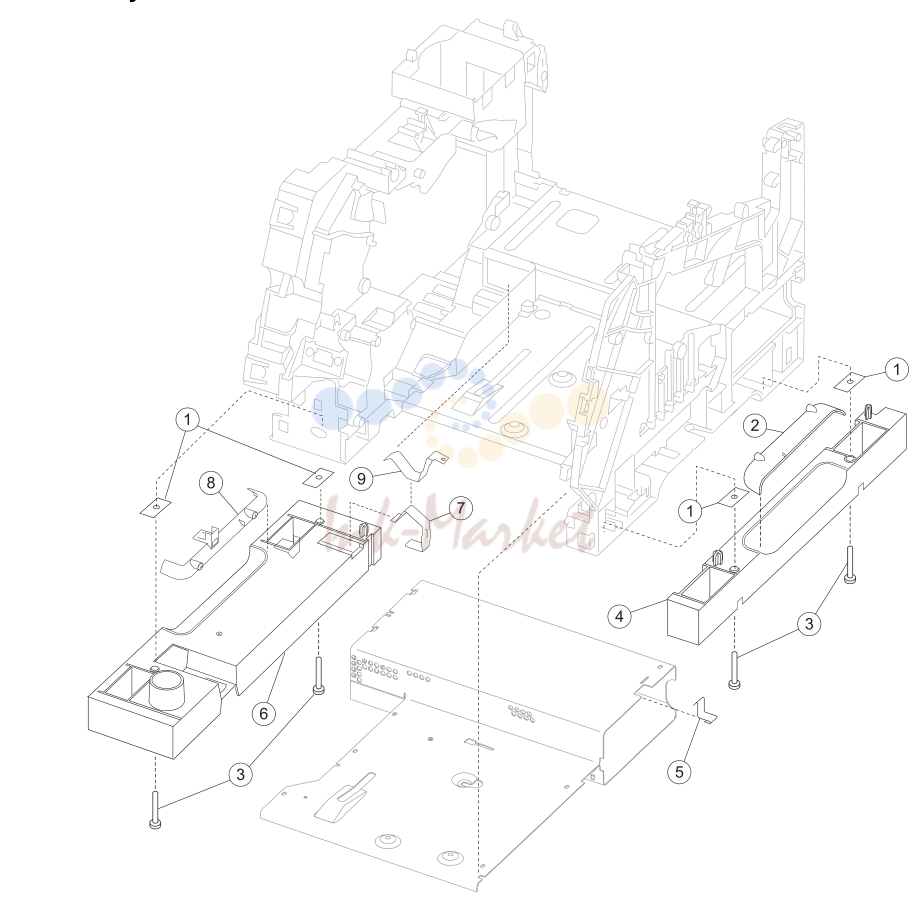

рама 1

№	Артикул	Наименование
4	40X0065 запросить цену →	рама extension, nut plate
2	40X0225 запросить цену →	правый side hand holder
4	40X0024 запросить цену →	правый frame extension
5	40X0026 запросить цену →	правый side frame ground contact
6	40X0025 запросить цену →	левый frame extension
7	40X0060 запросить цену →	External ground clip
8	40X0231 запросить цену →	левый side hand holder
9	40X0285 запросить цену →	рама clip 7-11 Parts catalog

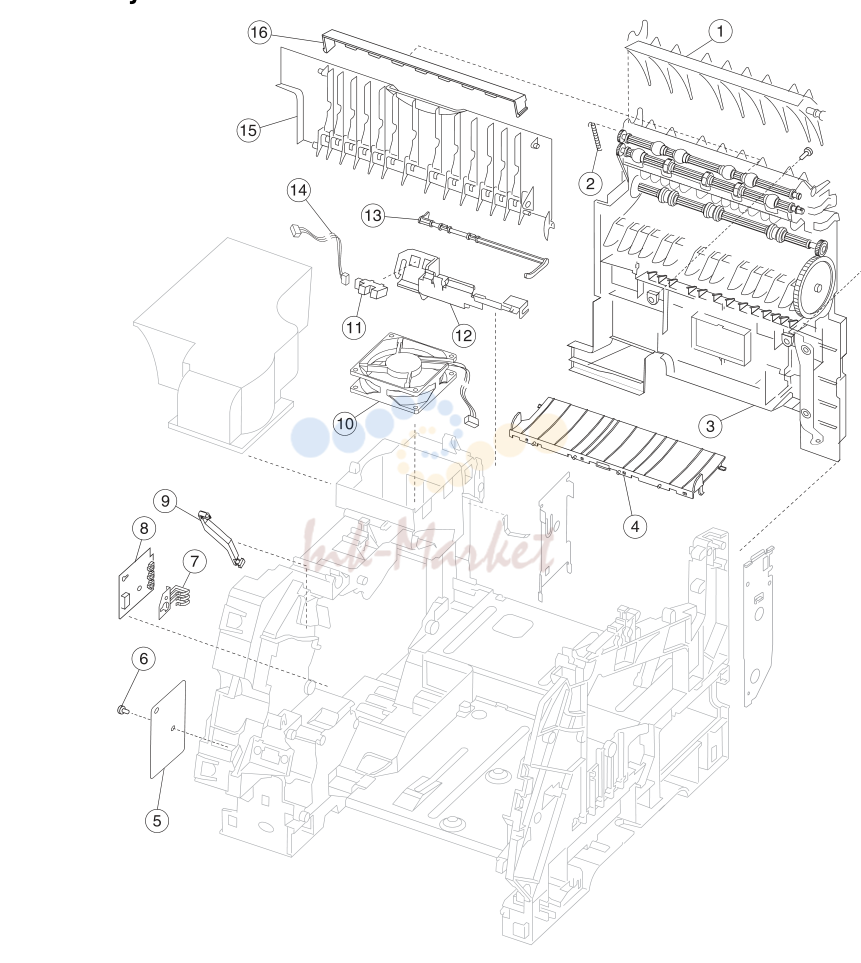

рама 2

№	Артикул	Наименование
5	40X0027 запросить цену →	верхний redrive deflector
2	40X0028 запросить цену →	верхний diverter spring
3	40X0030 запросить цену →	реверс-привод в сборе—500-sheet in/500 out
4	40X0032 запросить цену →	перенос deflector with brush
5	40X0044 запросить цену →	шестерня guard
7	40X0048 запросить цену →	Paper switch activate spring
8	40X0046 запросить цену →	Paper size sensing board в сборе
9	40X0049 запросить цену →	шестерня release link
10	40X0054 под заказ	Main fan with cable—500-sheet output
11	40X0051 запросить цену →	Standard bin level sensor
12	40X0052 запросить цену →	Standard bin level sensor bracket
13	40X0058 запросить цену →	выход paper level flag
14	40X0264 запросить цену →	Standard bin level sensor cable
15	40X0232 запросить цену →	реверс-привод door в сборе 500 sheet
16	40X0059 запросить цену →	Extension guide 7-13 Parts catalog

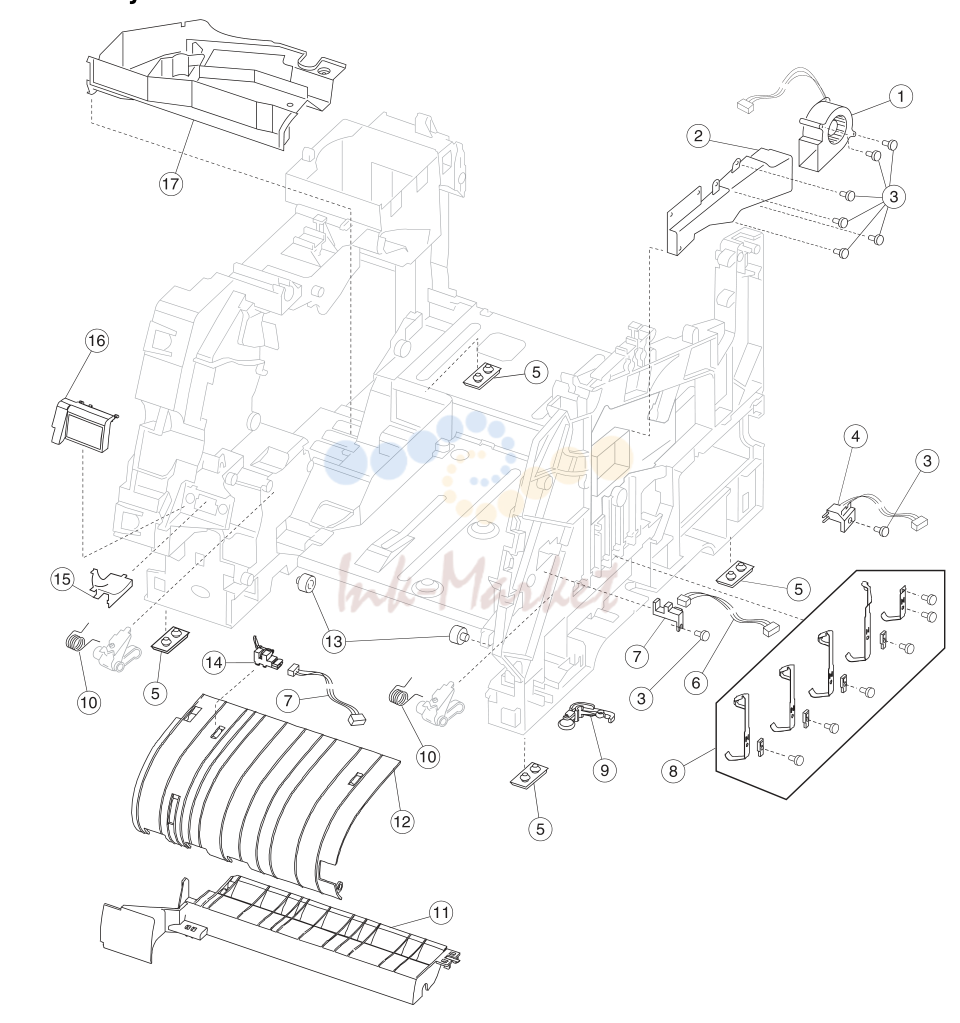

рама 3

№	Артикул	Наименование
6	40X0249 запросить цену →	EP DC fan в сборе
2	40X0208 запросить цену →	Blower duct
4	40X0034 запросить цену →	Signature button contact в сборе with cable
5	40X0033 запросить цену →	Machine mounting pad
6	40X0223 запросить цену →	HVPS/input sensor/toner sensor cable в сборе
7	40X0036 запросить цену →	Toner sensor в сборе
8	40X0306 запросить цену →	High voltage contact kit, including: (cid:129) Charge roll contact (1) (cid:129) Doc/TAR/Dev contact (3) (cid:129) PC drum contact (1) (cid:129) Screw (5) (cid:129) Screw block (4)
9	40X0213 запросить цену →	лоток bias в сборе
10	40X0021 запросить цену →	картридж holddown в сборе
11	40X0040 запросить цену →	верхний paper feed deflector
12	40X0042 запросить цену →	Inner paper feed deflector
13	40X0039 запросить цену →	Developer support roller
14	40X0043 запросить цену →	вход sensor
15	40X0209 запросить цену →	шестерня #60 MPF shield
16	40X0045 запросить цену →	ESD shield with label
17	40X0207 запросить цену →	EP duct 7-15 Parts catalog

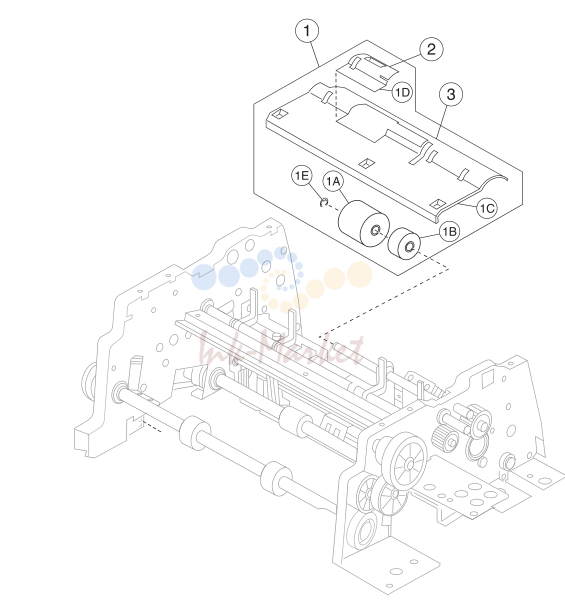

Scanner ADF—paper feed

№	Артикул	Наименование
8	40X4656 ✓ в наличии	верхний entrance guide kit, including: (cid:129) A—Separator roller with hub (cid:129) B—Torque limiter (cid:129) C—верхний entrance guide (cid:129) D—Sub ADF separator guide (cid:129) E—Snap ring
2	40X4658 запросить цену →	Sub ADF separator guide
3	40X4657 запросить цену →	Entrance guide 7-17 Parts catalog

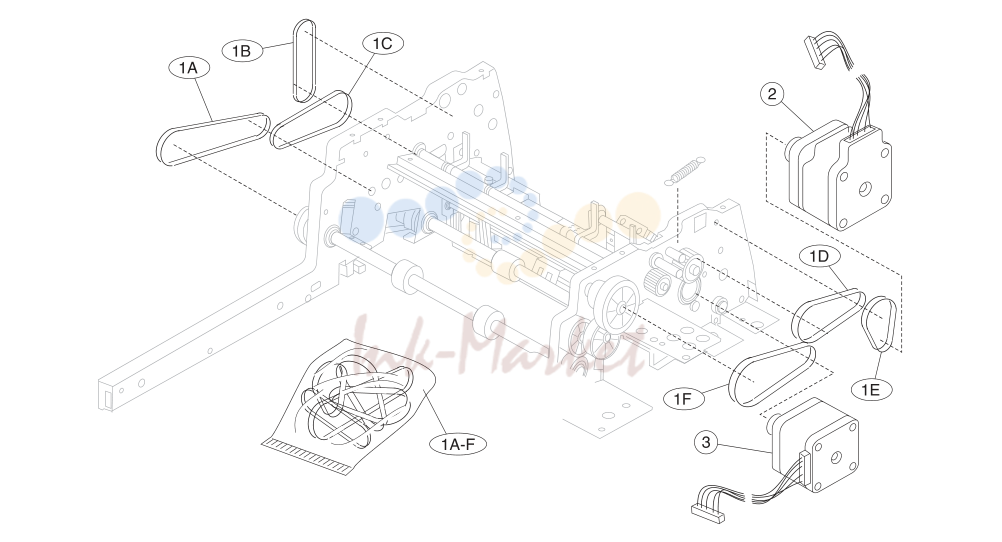

Scanner ADF—motors and belts

№	Артикул	Наименование
10	40X0482 запросить цену →	Belts, including: (cid:129) A—Timing belt 52M194 (cid:129) B—Timing belt 52M172 (cid:129) C—Timing belt motor 52M292 (cid:129) D—Timing belt second transport 52M152 (cid:129) E—Timing belt first transport 52M132 Note: ремень P/N stamped on belt. (cid:129) F—Timing belt knob 52M172
2	40X0461 запросить цену →	подача motor (ADF feed)
3	40X0462 запросить цену →	ADF scan motor в сборе 7-19 Parts catalog

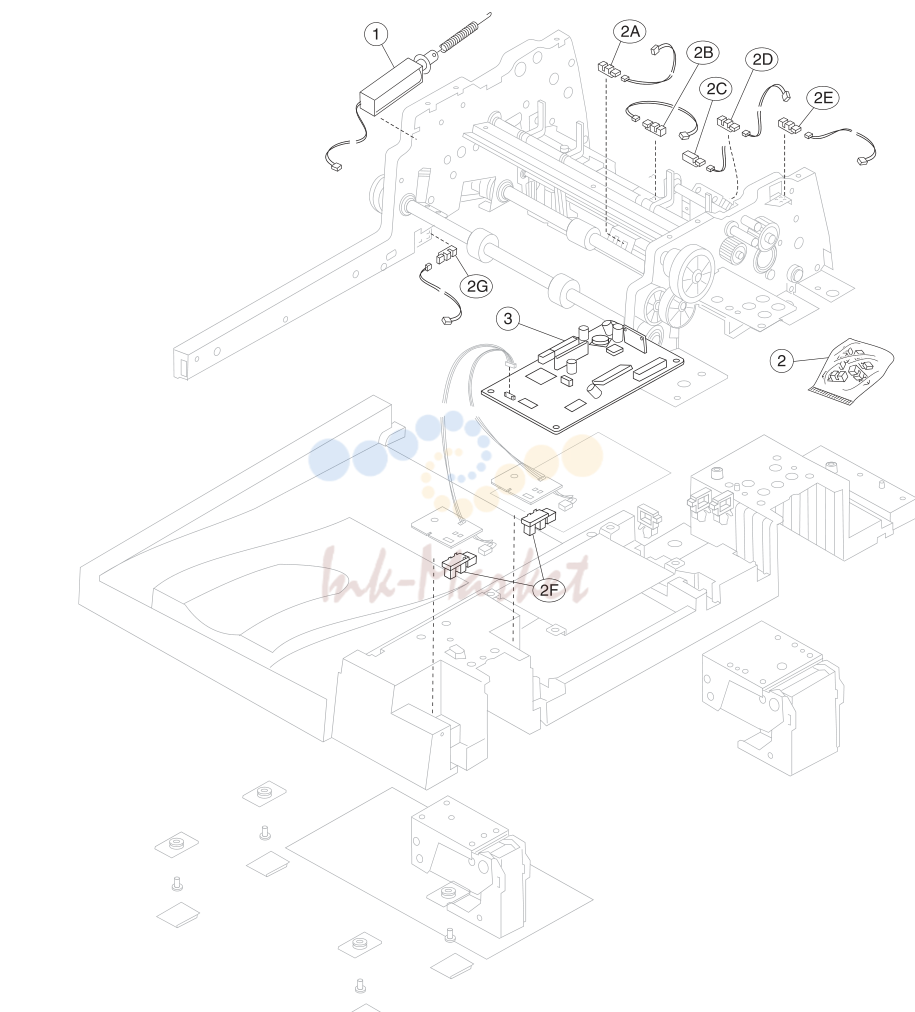

Scanner ADF—sensors

№	Артикул	Наименование
11	40X0456 запросить цену →	Pickup arm в сборе solenoid
2	40X0481 запросить цену →	Parts packet, sensors (cid:129) A—Second scan sensor (cid:129) B—Paper present (cid:129) C—Interval sensor (cid:129) D—First scan sensor (cid:129) E—ADF top cover open (cid:129) F—Flatbed cover open (cid:129) G—Jam access door Note: There are four different sensors in the parts packet, some of the same sensors are used in different locations.
3	40X0486 под заказ	мотор driver card 7-21 Parts catalog

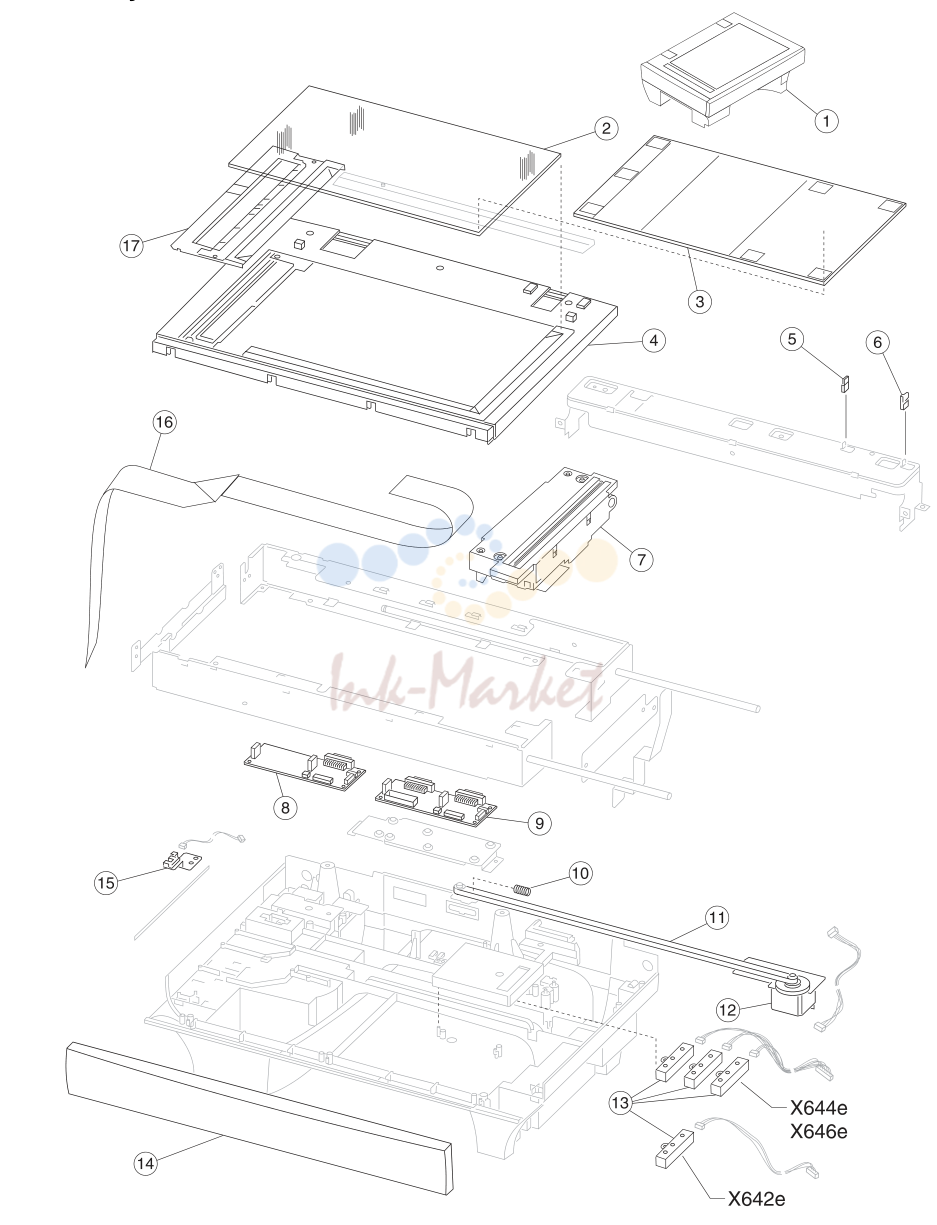

Scanner—flatbed

№	Артикул	Наименование
12	40X3298 запросить цену →	Complete flatbed scanner в сборе—X642e
1	40X0457 запросить цену →	Complete flatbed scanner в сборе—X644e/X644e
2	40X0483 запросить цену →	Flatbed contact glass
3	40X0466 запросить цену →	Flatbed white cushion
4	40X0475 запросить цену →	Scan cover
5	40X0513 запросить цену →	Flatbed cover closed actuator
6	40X0514 запросить цену →	Flatbed cover closing actuator
7	40X0478 запросить цену →	Flatbed CCD module в сборе
8	40X3312 запросить цену →	Flatbed interconnect card в сборе—X642e
9	40X0485 под заказ	Flatbed interconnect card в сборе—X644e/X646e
10	40X0490 запросить цену →	ремень tension spring
11	40X0479 запросить цену →	Flatbed CCD drive belt
12	40X0480 запросить цену →	Flatbed scan motor, including flatbed scan motor to flatbed interconnect card cable
13	40X0491 запросить цену →	Flatbed paper size sensor в сборе (в сборе includes 3 sensors)— X644e/X646e
14	40X0474 запросить цену →	передняя крышка
15	40X0481 запросить цену →	Parts packet, sensors (home sensor)
16	40X0487 запросить цену →	Flatbed CCD ribbon cable
17	40X0484 запросить цену →	Glass holder в сборе 7-23 Parts catalog

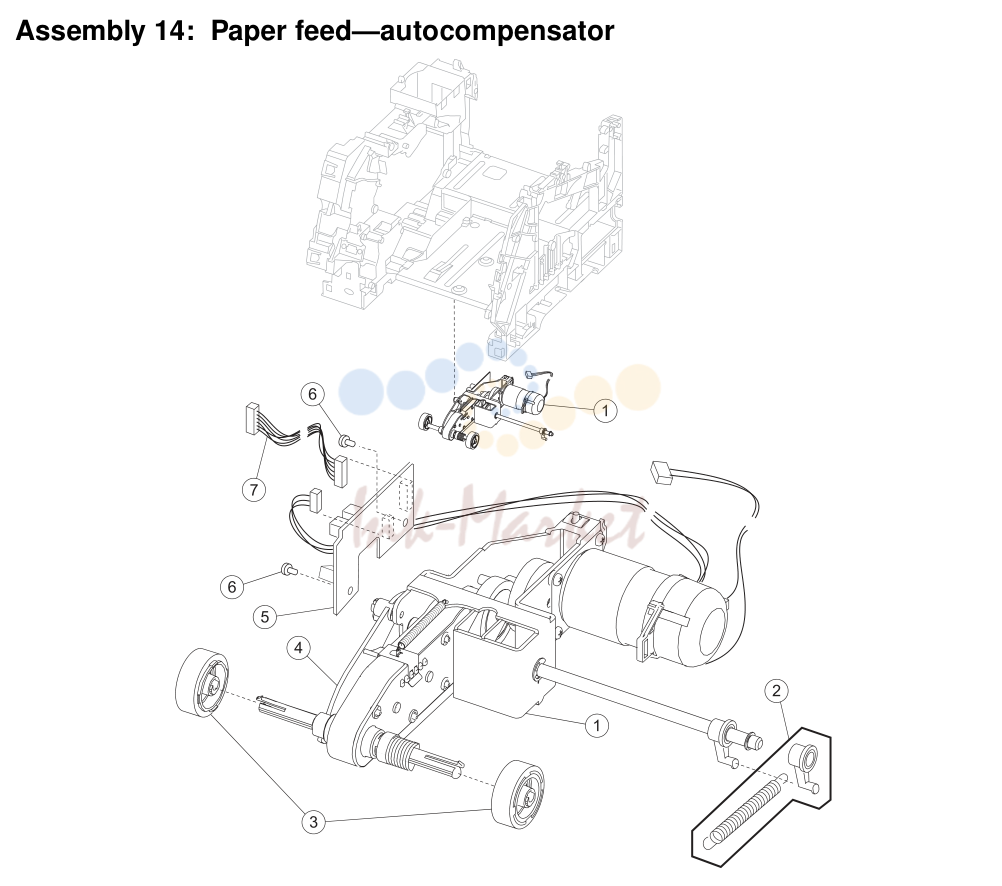

подача бумаги—autocompensator

№	Артикул	Наименование
14	40X0066 запросить цену →	Pick arm в сборе—500-sheet
2	40X0069 запросить цену →	Parts packet, bellcrank в сборе for—500-sheet tray (cid:129) Bellcrank (1) (cid:129) пружина (1)
3	40X0070 ✓ в наличии	Pick tires, pick roll в сборе
4	40X0072 запросить цену →	Paper out flag—500-sheet tray
5	40X0215 запросить цену →	Paper low/out sensor card в сборе, 500-sheet
7	40X0074 запросить цену →	Paper size/autocompensator cable 7-25 Parts catalog

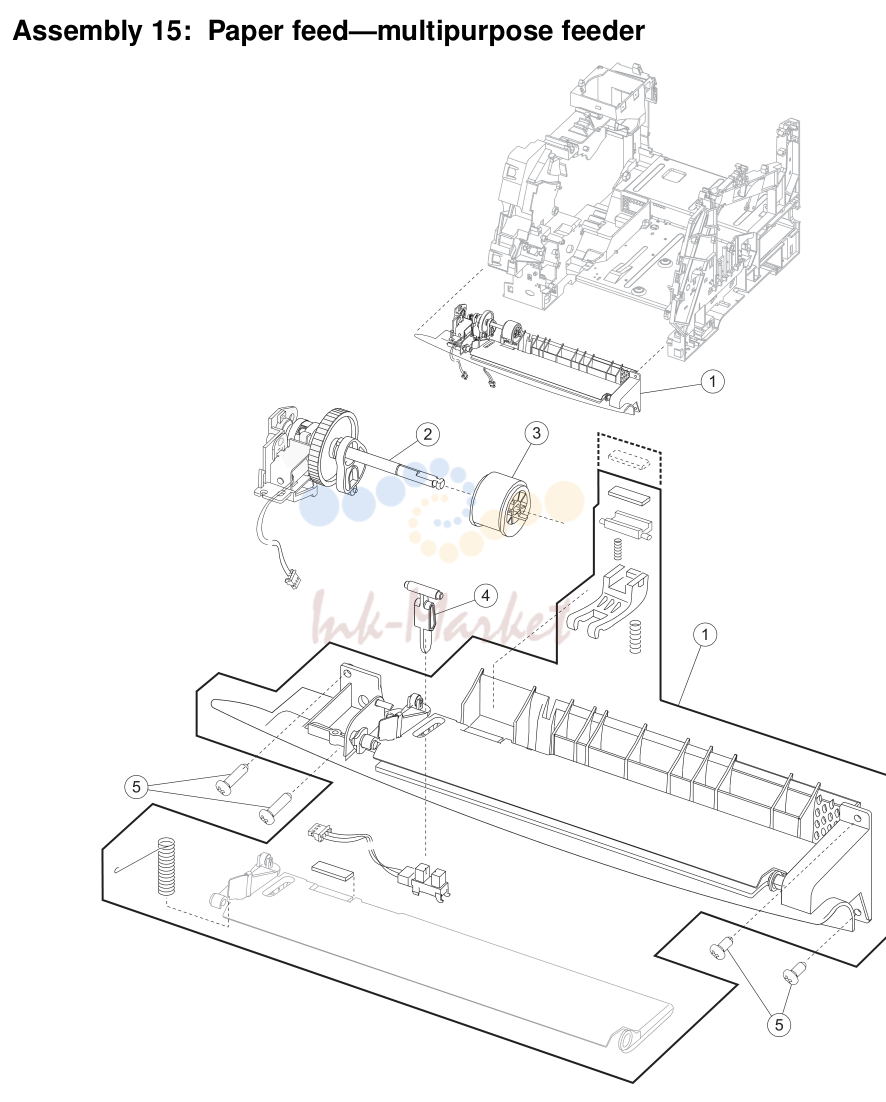

подача бумаги—multipurpose feeder

№	Артикул	Наименование
15	40X0079 запросить цену →	Multipurpose feeder lower deflector в сборе
2	40X0310 запросить цену →	Multipurpose feeder pick arm в сборе with solenoid
3	40X0076 под заказ	Pick roll в сборе
4	40X0077 запросить цену →	Multipurpose feeder paper out flag 7-27 Parts catalog

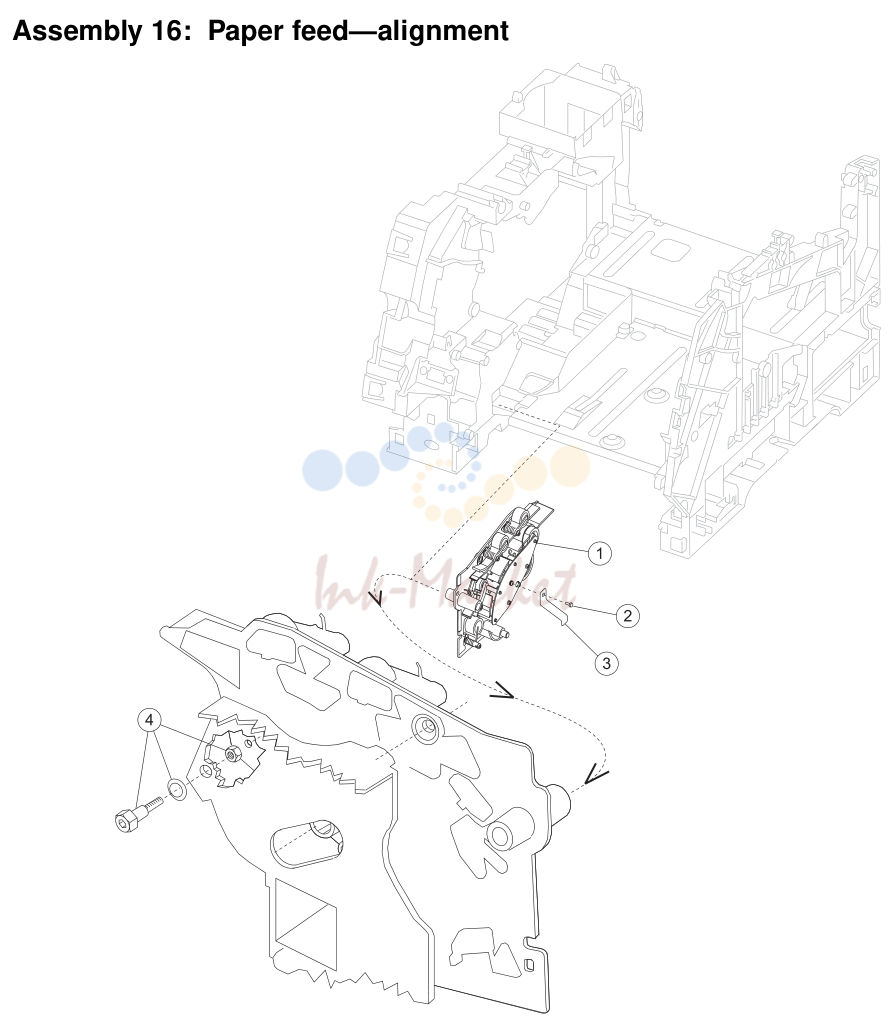

подача бумаги—alignment

№	Артикул	Наименование
16	40X0084 запросить цену →	подача бумаги alignment в сборе paper feed
3	40X0085 запросить цену →	Reference ground clip
4	40X0086 запросить цену →	Parts packet (reference adjust) (cid:129) Screw, paper reference adjust (1) (cid:129) Washer, paper reference adjust (1) (cid:129) Nut, paper reference adjust (1) 7-29 Parts catalog

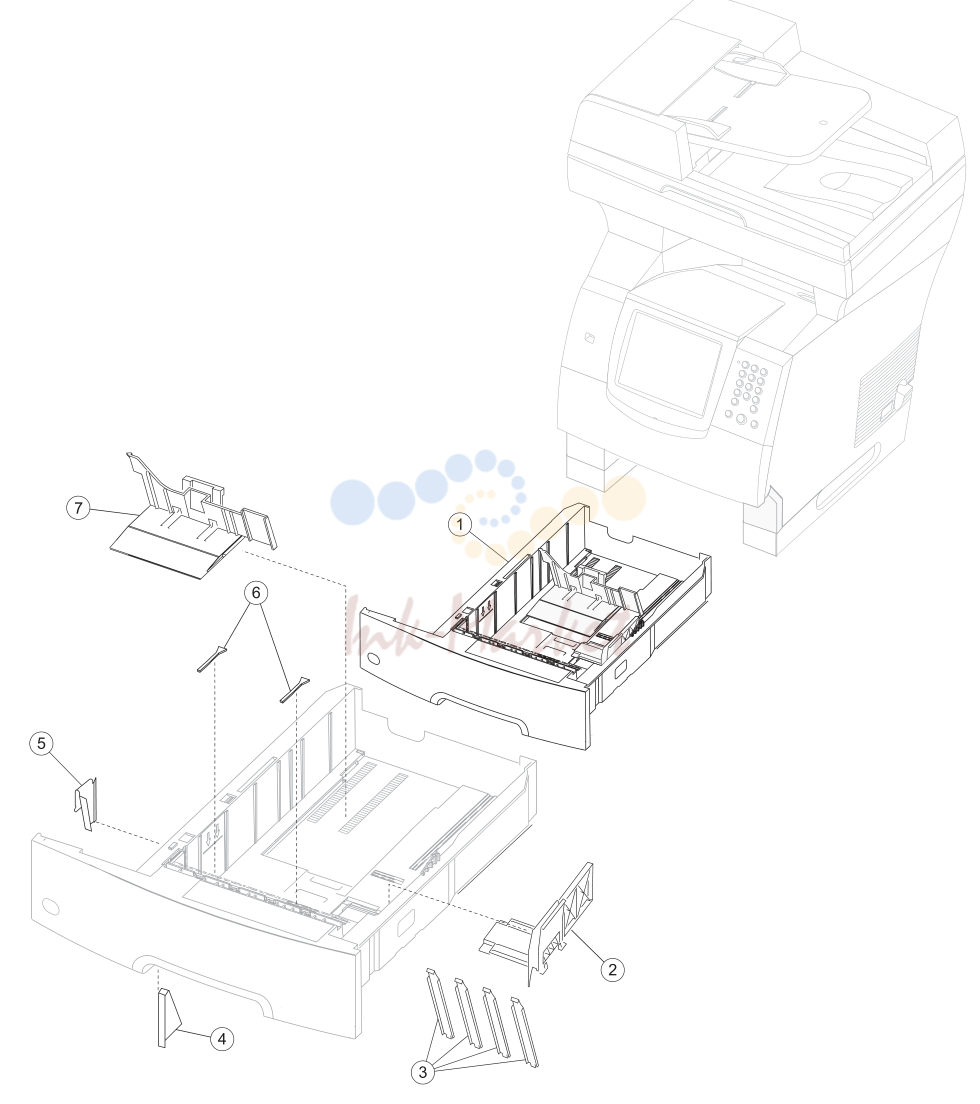

Integrated 500-sheet paper tray

№	Артикул	Наименование
17	40X0098 запросить цену →	лоток в сборе—500-sheet tray
2	40X0099 запросить цену →	Side restraint
3	40X0182 запросить цену →	Wear strip
4	40X0103 запросить цену →	Pass thru plate—500-sheet tray
5	40X0183 запросить цену →	Wear plate—500-sheet tray
6	40X0105 запросить цену →	Restraint pad
7	40X0106 запросить цену →	Back restraint 7-31 Parts catalog

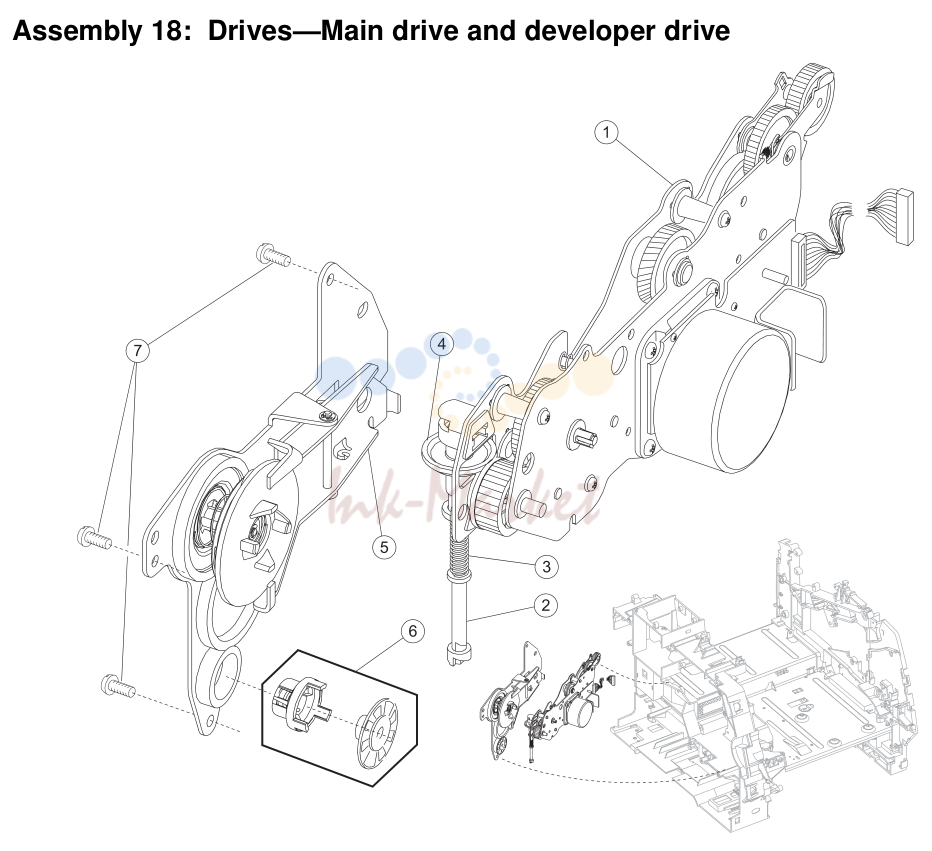

Drives—Main drive and developer drive

№	Артикул	Наименование
18	40X0107 запросить цену →	Gearbox with motor
2	40X0111 запросить цену →	Power takeoff shaft—500-sheet
3	40X0112 запросить цену →	Power takeoff shaft spring
4	40X0113 запросить цену →	Bevel gear with grease packet and washer (cid:129) Bevel gear (1) (cid:129) Instruction sheet (1) (cid:129) Grease packet (1) (cid:129) washer (1)
5	40X0114 запросить цену →	Developer drive в сборе
6	40X0115 запросить цену →	Parts packet, developer drive (cid:129) Developer drive shaft (1) (cid:129) shaft, coupler gear #55 (1) 7-33 Parts catalog

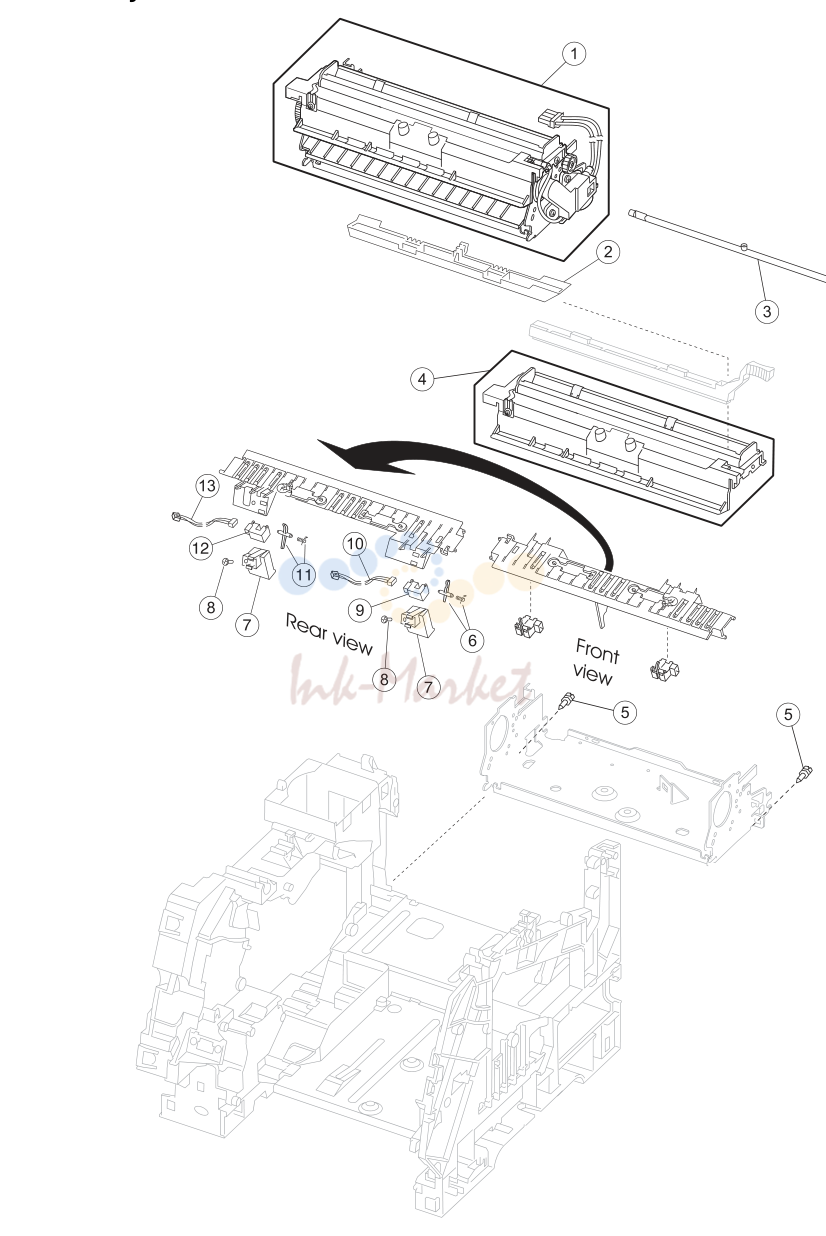

Hot roll fuser

№	Артикул	Наименование
19	40X2592 запросить цену →	печь в сборе w/115 V lamp
1	40X2591 запросить цену →	печь в сборе w/100 V lamp
1	40X2590 ✓ в наличии	печь в сборе w/220 V lamp
2	40X0120 запросить цену →	печь wiper cavity cover
3	40X0122 запросить цену →	печь lamp, 115V
3	40X0123 запросить цену →	печь lamp, 220V
4	40X0121 запросить цену →	печь крышка в сборе kit, including: (cid:129) Thermistor (1) (cid:129) Thermostat (1) (cid:129) левый and right fuser lamp contact assemblies (1)
6	40X0239 запросить цену →	Exit sensor flag/spring kit, including: (cid:129) пружина (1) (cid:129) Flag (1)
7	40X0236 запросить цену →	Exit/narrow media sensor cover
9	40X0125 запросить цену →	Exit sensor
10	40X0230 запросить цену →	Exit sensor cable
11	40X0238 запросить цену →	Narrow media flag/spring kit, including: (cid:129) пружина (cid:129) Flag
12	40X0124 запросить цену →	Narrow media sensor
13	40X0229 запросить цену →	Narrow media sensor cable
	40X0226 запросить цену →	печь AC to fuser lamp cable 7-35 Parts catalog

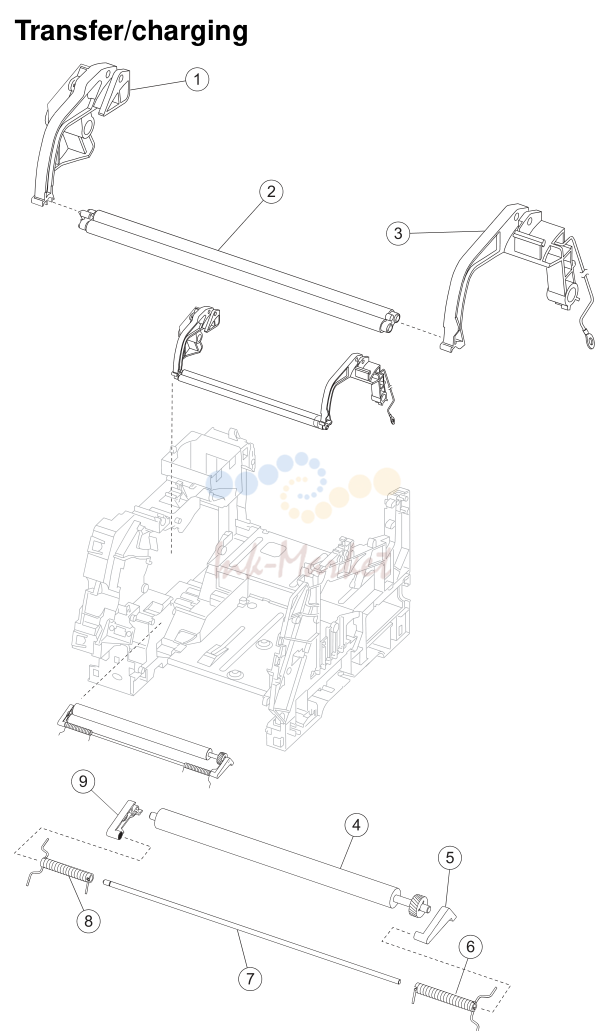

перенос/charging

№	Артикул	Наименование
20	40X0126 запросить цену →	Parts kit, charge roll link asm, left side
2	40X0127 под заказ	Charge roll в сборе, dual
3	40X0129 запросить цену →	Parts kit, right side charge roll link в сборе
4	40X0130 под заказ	перенос roll в сборе
5	40X0131 запросить цену →	перенос roll в сборе right arm
6	40X0132 запросить цену →	перенос roll right spring
7	40X0133 запросить цену →	перенос pivot shaft
8	40X0134 запросить цену →	перенос roll left spring
9	40X0135 запросить цену →	перенос roll left arm 7-37 Parts catalog

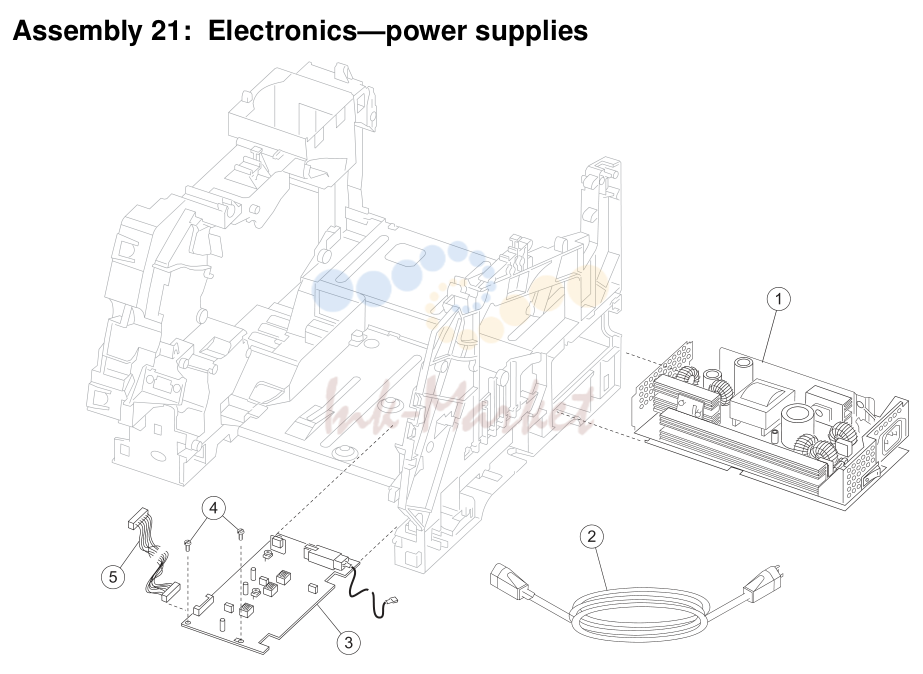

Electronics—power supplies

№	Артикул	Наименование
21	40X4243 запросить цену →	LVPS/AIO—115 V ac
1	40X4244 запросить цену →	LVPS/AIO—220 V ac
2	40X0260 запросить цену →	Power cord set (8 ft right angle, 13 amp)—United States, Canada, Caribbean countries, Colombia, Costa Rica, Dominican Republic, El Salvador, Equator, Guatemala, Honduras, Mexico, Nicaragua, Panama, Puerto Rico, Saudi Arabia, Venezuela, and Virgin Islands
2	40X0256 запросить цену →	Power cord set (8 ft right angle)—Bolivia and Peru
2	40X0255 запросить цену →	Power cord set (8 ft right angle)—Argentina
2	40X0257 запросить цену →	Power cord set (8 ft right angle)—Chile, Uruguay
2	40X0258 запросить цену →	Power cord set (8 ft right angle)—Arabic, Austria, Belgium, Bluemark, CIS, Czechoslovakia, Denmark, Finland, France, Germany, Greece, Hungary, Ireland, Italy, Medmark, (1 and 2), Netherlands, Norway, Paraguay, Poland, Portugal, Russia, Slavic countries, Spain, Sweden, Turkey, and UK.
2	40X0293 запросить цену →	Power cord set (8 ft right angle)—Anguilla (UK), Antigua and Barbuda, Bahrain, Botswana, Burma (Myanmar), Channel Islands, Cyprus, Dominica, Falkland Islands, Gambia, Ghana, Gibraltar, Grenada, Guyana, Hong Kong, Iraq, Ireland, Isle of Man, Jordan, Kenya, Kuwait, Lebanon, Liberia, Malawi, Malaysia, Malta, Mauritius, Montserrat, Nigeria, Oman, Pakistan, Pitcairn Island (UK), Qatar, Scotland, Seychelles, Sierra Leone, Singapore, St. Kitts and Nevis, St. Lucia, St. Vincent and Grenadines, Sudan, Tanzania, Trinidad and Tobago, Uganda, United Arab Emirates, United Kingdom, Vanuatu, Wales, Yemen, Zambia, Zimbabwe.
2	40X0259 запросить цену →	Power cord set (6 ft right angle)—Brazil
2	40X0301 запросить цену →	Power cord set (8 ft straight)—AS/NZS
2	40X0271 запросить цену →	Power cord set (8 ft straight)—Hong Kong
2	40X0272 запросить цену →	Power cord set (8 ft right angle)—Japan
2	40X0280 запросить цену →	Power cord set (6 ft straight)—Korea
2	40X0303 запросить цену →	Power cord set (8 ft straight)—PRC
2	40X0281 запросить цену →	Power cord set (6 ft right angle)—Taiwan
2	40X0294 запросить цену →	Power cord set (8 ft right angle)—Denmark, Norway, and Sweden
2	40X0295 запросить цену →	Power cord set (8 ft right angle)—Israel
2	40X0304 запросить цену →	Power cord set (8 ft right angle)—Botswana, Lesotho, Namibia, Pakistan, and South Africa
2	40X0305 запросить цену →	Power cord set (8 ft right angle)—Switzerland
3	40X4275 под заказ	High voltage power supply
5	40X0223 запросить цену →	передний cable harness (HVPS/input sensor/toner sensor) 7-39 Parts catalog

Electronics—card assemblies

№	Артикул	Наименование
22	40X3305 запросить цену →	Scanner control card—X642e
1	40X0498 запросить цену →	Scanner control card—X644e/X646e
2	40X0509 запросить цену →	Hard disk IDE 50-pin cable—X646e
3	40X0489 запросить цену →	Hard disk в сборе—X646e
4	40X0520 запросить цену →	Interface card в сборе
5	40X0510 запросить цену →	Hard disk 4-pin power cable—X646e
6	40X3310 запросить цену →	System board в сборе—X642e (Board ID M010 6030)
6	40X2722 запросить цену →	System board в сборе (network)—X644e/X646e (Board ID M010 6000)
7	40X3477 запросить цену →	Bar code card в сборе—X642e
7	40X2792 запросить цену →	Bar code card в сборе—X644e/X646e
7	40X2529 запросить цену →	IPDS SCS/TNe card в сборе—X644e/X646e
7	40X2793 запросить цену →	PRESCRIBE card в сборе—X644e/X646e
7	40X3479 запросить цену →	PrintCryption card в сборе—X642e
7	40X4178 запросить цену →	PrintCryption card в сборе—X644e/X646e
8	40X0519 запросить цену →	Modem card в сборе
9	40X0507 запросить цену →	Modem 30-pin cable
	40X3478 запросить цену →	Forms card в сборе—X642e
	40X4179 запросить цену →	Forms card в сборе—X644e/X646e 7-41 Parts catalog

Cabling diagram 1

№	Артикул	Наименование
24	40X0223 запросить цену →	HVPS/input sensor/toner sensor cable в сборе
2	40X0160 запросить цену →	MPF sensor cable
3	40X0264 запросить цену →	Standard bin level sensor cable 7-43 Parts catalog

Cabling diagram 3

№	Артикул	Наименование
26	40X0034 запросить цену →	Signature button contact в сборе with cable
2	40X0156 запросить цену →	Bottom/front autoconnect cable в сборе
3	40X0223 запросить цену →	HVPS/input sensor/toner sensor cable в сборе
4	40X0224 запросить цену →	LVPS to system board cable в сборе 7-45 Parts catalog

Cabling diagram 4—model X642e

№	Артикул	Наименование
27	40X3309 запросить цену →	верхний front cover hinge в сборе—X642e, includes (cid:129) 1A—Operator panel to LCD Inverter card cable (2-pin) (cid:129) 1B—Operator panel card to UICC #2 card cable (8-pin) (cid:129) 1C—USB cable (1) (cid:129) 1D—крышка open switch/cable from system board (cid:129) 1E—LCD display to operator panel card cable (14-pin ribbon) (cid:129) 1F—Operator panel cable from SCC (cid:129) 1G—Operator panel card to bezel card cable (4-pin) (cid:129) 1H—LCD display to operator panel card cable (4-pin) (cid:129) 1J—LCD display to LCD inverter card cable (2-pin)
2	40X0162 запросить цену →	System board to fuser board cable в сборе
3	40X0163 запросить цену →	печь AC lamp to LVPS cable в сборе
4	40X0226 запросить цену →	печь connector (fuser AC to fuser lamp) 7-47 Parts catalog

Cabling diagram 4—models X644e/X646e

№	Артикул	Наименование
28	40X0515 запросить цену →	верхний front cover hinge в сборе—X644e/X646e, includes: (cid:129) 1A—USB cable (1) (cid:129) 1B—крышка open switch/cable (1) (cid:129) 1C—Operator panel cable to SCC card (1) See full description of upper front cover hinge в сборе on page7-7.
2	40X0511 запросить цену →	Inverter 32-pin cable (operator panel card to LCD inverter card)
3	40X0512 запросить цену →	32-pin cable (LCD display to operator panel cable)
4	40X0162 запросить цену →	System board to fuser board cable в сборе
5	40X0163 запросить цену →	печь AC lamp to LVPS cable в сборе
6	40X0226 запросить цену →	печь connector (fuser AC to fuser lamp) 7-49 Parts catalog

Cabling diagram 5

№	Артикул	Наименование
29	40X0310 запросить цену →	Multipurpose feeder pick arm в сборе with solenoid
2	40X0159 запросить цену →	Main drive motor cable в сборе
3	40X0249 запросить цену →	EP DC fan в сборе
4	40X0054 под заказ	Main fan with cable, 500-sheet output
5	40X0161 запросить цену →	Ground cable 7-51 Parts catalog

Cabling diagram 6—model X642e

№	Артикул	Наименование
30	40X0491 запросить цену →	Flatbed paper size sensor в сборе (3 sensors are included in the в сборе, model X642e uses only one)
2	40X0481 запросить цену →	Parts packet, sensors (home sensor)
3	40X0487 запросить цену →	Flatbed CCD ribbon cable
4	40X0507 запросить цену →	Modem 30-pin cable AS A FRU) AS A FRU)
7	40X0480 запросить цену →	Flatbed scan motor, including flatbed scan motor to flatbed interconnect card cable AVAILABLE AS A FRU) 7-53 Parts catalog

Cabling diagram 6—models X644e/X646e

№	Артикул	Наименование
31	40X0491 запросить цену →	Flatbed paper size sensor в сборе (3 sensors are included in the в сборе, model X642e uses only one) AVAILABLE AS A FRU)
3	40X0481 запросить цену →	Parts packet, sensors (home sensor)
4	40X0487 запросить цену →	Flatbed CCD ribbon cable
5	40X0509 запросить цену →	Hard disk IDE 50-pin cable—X646e
6	40X0510 запросить цену →	Hard disk 4-pin power cable—X646e
7	40X0507 запросить цену →	Modem 30-pin cable AVAILABLE AS A FRU) AVAILABLE AS A FRU) FRU)
11	40X0480 запросить цену →	Flatbed scan motor, including scan motor 7-55 Parts catalog

Cabling diagram 8—model X642e

№	Артикул	Наименование
33	40X0481 запросить цену →	Parts packet, sensors (cid:129) A—ADF top cover open sensor (cid:129) B—First scan sensor (cid:129) C—Flatbed cover closed sensors (cover closing, cover closed) (cid:129) D—ADF paper length sensor
3	40X0506 под заказ	MDC to flatbed interconnect card 36-pin cable X646e 7-57 Parts catalog

Optional 250-sheet paper drawer

№	Артикул	Наименование
35	40X3230 запросить цену →	250-sheet paper drawer, complete в сборе
3	99A0063 запросить цену →	Switch activate spring
4	56P4129 запросить цену →	Paper out arm—250-sheet
6	40X3232 запросить цену →	Pick arm в сборе
7	56P1228 запросить цену →	Bellcrank—250-sheet paper tray
8	99A1929 запросить цену →	Bellcrank spring—250-sheet paper tray
9	40X0070 ✓ в наличии	Pick roll в сборе
10	40X3234 запросить цену →	Bin low sensor with cable
11	40X3233 запросить цену →	Option pass thru sensor
12	99A0272 запросить цену →	привод shaft—250-sheet
13	99A0275 запросить цену →	Power takeoff spring
14	40X3237 запросить цену →	Base в сборе 7-59 Parts catalog

Optional 500-sheet paper drawer

№	Артикул	Наименование
37	40X3243 запросить цену →	Drawer в сборе, complete—500-sheet
3	40X3246 запросить цену →	Pick arm в сборе—500 sheet
4	56P1228 запросить цену →	Bellcrank spring arm
5	56P2540 запросить цену →	Bellcrank spring—500-sheet option tray
6	40X0070 ✓ в наличии	Pick roll в сборе
7	40X3244 запросить цену →	Option pass thru sensor
8	99A0275 запросить цену →	Power takeoff spring
9	99A0447 запросить цену →	привод shaft—500-sheet
10	40X3245 запросить цену →	Bin low sensor with cable
11	40X3247 запросить цену →	Base в сборе, 500-sheet
12	56P4145 запросить цену →	Paper out arm—500-sheet drawer
13	99A0063 запросить цену →	Switch activate spring 7-61 Parts catalog

дуплекс option

№	Артикул	Наименование
39	56P4102 запросить цену →	дуплекс в сборе—500-sheet 7-63 Parts catalog

Envelope feeder

№	Артикул	Наименование
40	40X3248 запросить цену →	Complete envelope option 7-65 Parts catalog

High-capacity feeder 1

№	Артикул	Наименование
41	40X3250 запросить цену →	Complete option в сборе (letter)
1	40X3249 запросить цену →	Complete option в сборе (A4)
2	99A1818 запросить цену →	Wear dimple strip
3	99A0681 запросить цену →	Wear strip
4	40X3254 запросить цену →	передний door в сборе
5	56P4157 запросить цену →	Door hinge
9	40X3252 запросить цену →	2000-sheet option control card в сборе
10	99A0658 запросить цену →	Door magnet 7-67 Parts catalog

High-capacity feeder 3

№	Артикул	Наименование
43	99A0275 запросить цену →	Power takeoff spring
2	99A0272 запросить цену →	привод shaft—250-sheet 7-69 Parts catalog

Options

№	Артикул	Наименование
	40X1508 запросить цену →	128MB memory option
	40X1509 запросить цену →	256MB memory option
	40X1510 запросить цену →	512MB memory option
	40X1564 запросить цену →	32MB Flash card
	40X1455 запросить цену →	64MB Flash card
	40X3477 запросить цену →	Bar code card в сборе—X642e
	40X4181 запросить цену →	Bar code card в сборе—X644e/X646e
	40X3479 запросить цену →	PrintCryption card в сборе—X642e
	40X4178 запросить цену →	PrintCryption card в сборе—X644e/X646e
	40X4180 запросить цену →	PRESCRIBE card в сборе—X644e/X646e
	40X1376 запросить цену →	MarkNet 8020 Gigabit Ethernet
	40X1377 запросить цену →	MarkNet 8030 Fiber Ethernet
	40X1378 запросить цену →	MarkNet 8050 wireless print server, 802.11g, US
	40X1562 запросить цену →	MarkNet 8050 wireless print server, 802.11g, non-US
	40X0291 запросить цену →	Parallel 1284-B interface card
	40X0290 запросить цену →	RS232C serial interface card
	40X2529 запросить цену →	IPDS SCS/TNe card в сборе—X644e/X646e
	56P4116 запросить цену →	Universal adjustable tray в сборе—400-sheet
	40X3478 запросить цену →	Forms card в сборе—X642e
	40X4179 запросить цену →	Forms card в сборе—X644e/X646e
	40X1513 запросить цену →	Simplified Chinese font card
	40X1514 запросить цену →	Traditional Chinese font card
	40X1515 запросить цену →	Korean font card
	40X1512 запросить цену →	Japanese font card
	40X0179 запросить цену →	Nyogel 744 grease packet
	40X0171 запросить цену →	картридж shipping package, empty
	40X0499 запросить цену →	Screws, parts packet 7-71 Parts catalog

Источник: Инк-Маркет.ру.
