Lexmark X560N / Mfp — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

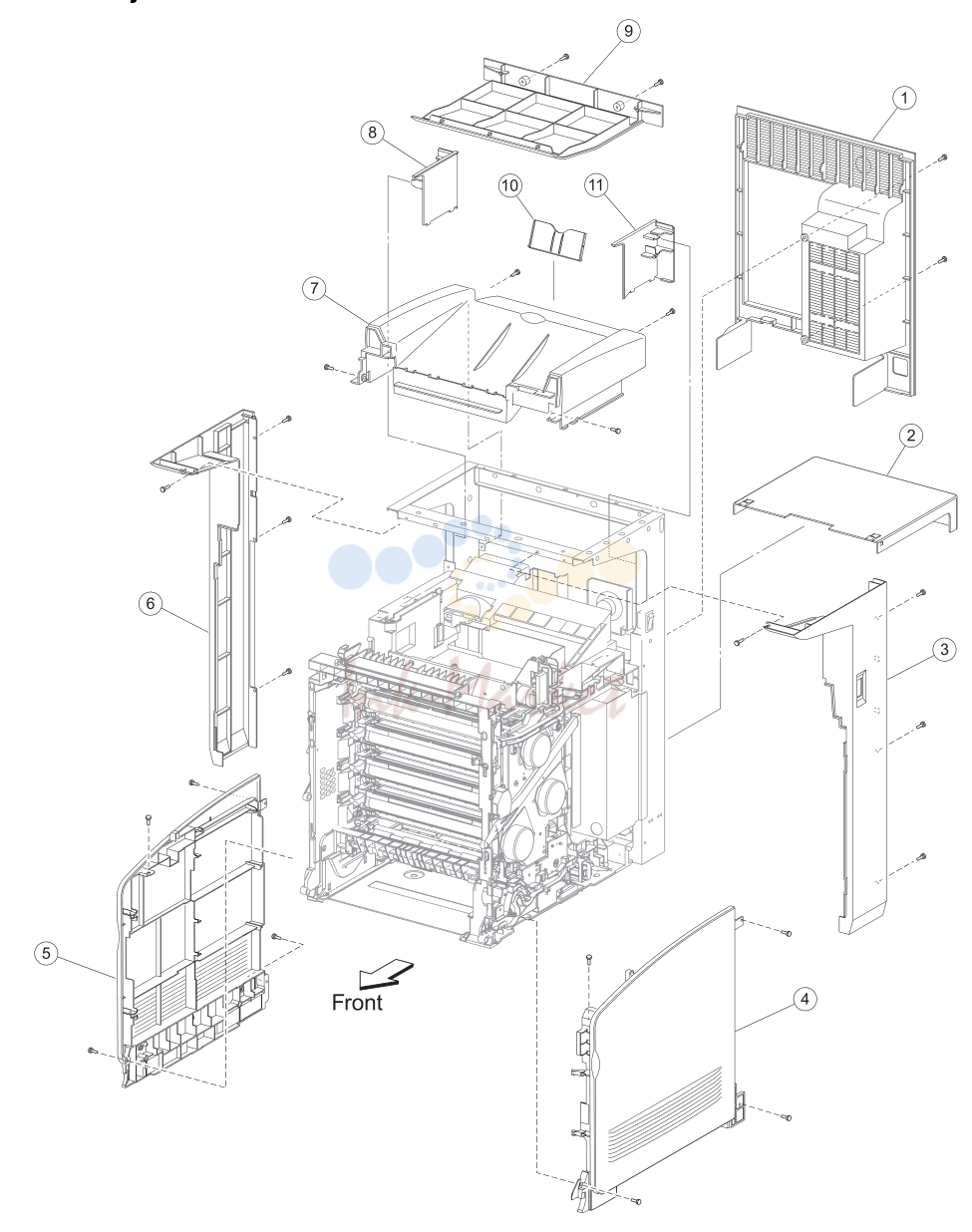

крышки

крышки

№АртикулНаименование
140X4894 запросить цену →задняя крышка
240X4895 запросить цену →лоток cover
340X4896 запросить цену →правый pole cover
440X4897 запросить цену →правая крышка
540X4898 запросить цену →левая крышка
640X4899 запросить цену →левый pole cover
740X4889 запросить цену →верхняя крышка
840X4891 запросить цену →Inner left pole cover
940X4893 запросить цену →Bottom cover
1040X4890 запросить цену →Extension cover
1140X4892 запросить цену →Inner right pole cover
40X4881 запросить цену →Feet (four in package) 7-3 Parts catalog

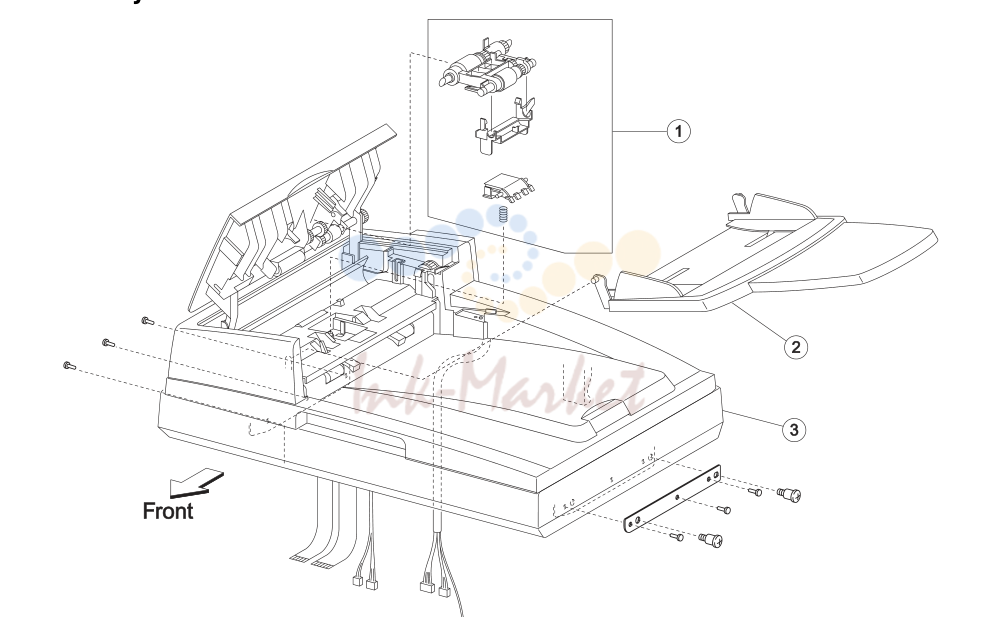

Scanner

Scanner

№АртикулНаименование
340X4924 запросить цену →ADF maintenance kit
240X4919 запросить цену →ADF tray в сборе
340X4920 запросить цену →Scanner в сборе 7-5 Parts catalog

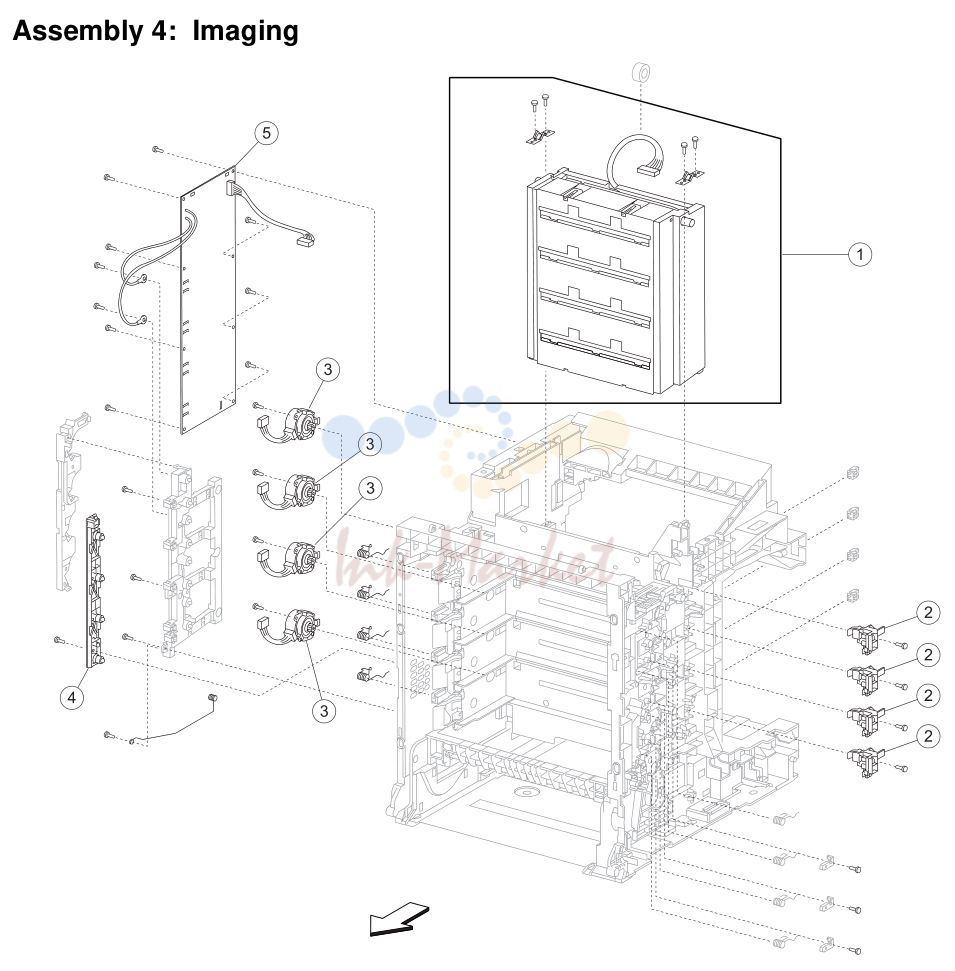

Imaging

Imaging

№АртикулНаименование
440X4904 запросить цену →Printhead в сборе
240X4869 запросить цену →Toner sensor в сборе
340X4870 запросить цену →Toner motor
440X4871 запросить цену →Erase lamp в сборе
540X4872 запросить цену →High-voltage power supply (HVPS)
40X4786 запросить цену →Plate A latch
40X4785 запросить цену →Plate AD latch 7-7 Parts catalog

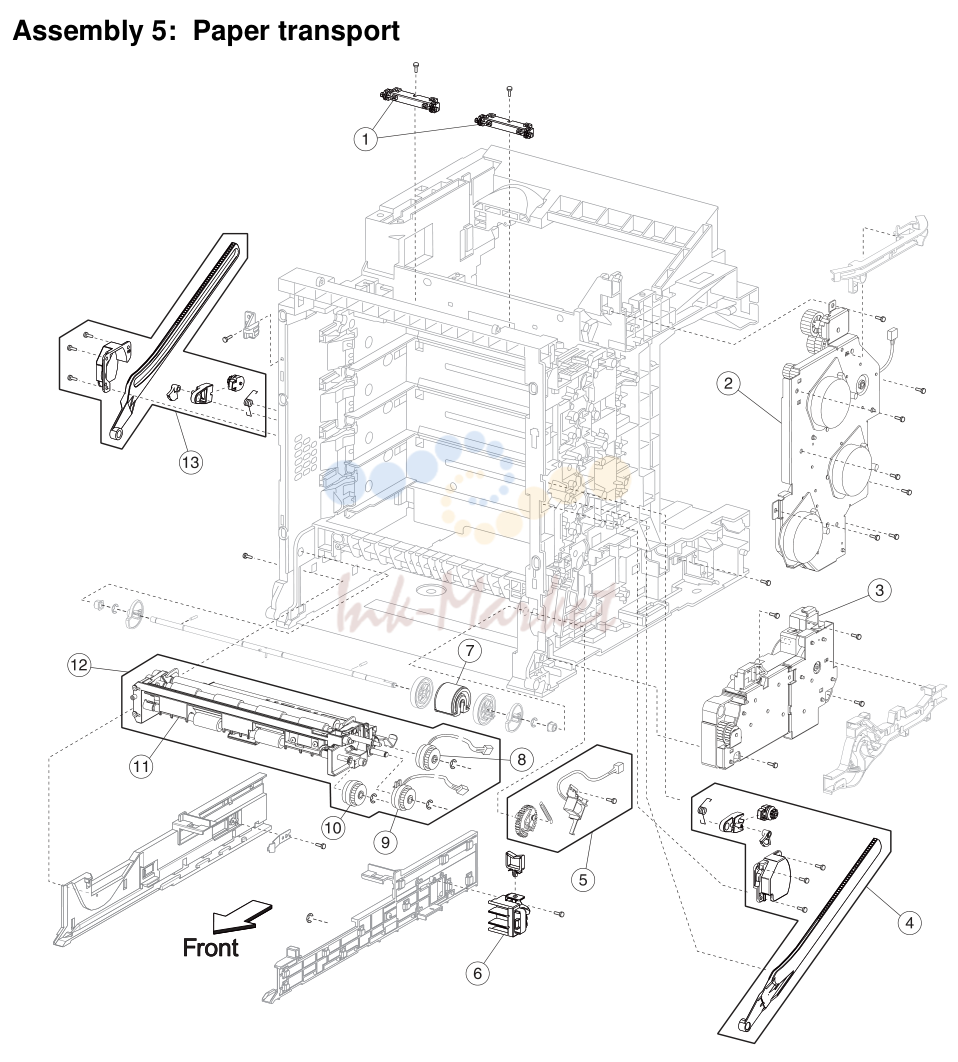

Paper transport

Paper transport

№АртикулНаименование
540X4877 запросить цену →Spur в сборе
240X4882 запросить цену →Main drive в сборе
340X4883 запросить цену →подача drive в сборе (PH drive)
440X4880 запросить цену →правый door link в сборе
540X4864 запросить цену →подача solenoid
640X4878 запросить цену →Size switch в сборе
740X4865 запросить цену →MP feeder feed kit
840X4863 запросить цену →подача clutch
940X4923 запросить цену →Registration clutch
1040X5080 запросить цену →Turn clutch
1140X4867 запросить цену →подача бумаги в сборе w/o clutches
1240X4921 запросить цену →подача бумаги в сборе with clutches
1340X4879 запросить цену →левый door link в сборе
40X5082 запросить цену →Transparency sensor
40X5081 запросить цену →Transparency LED 7-9 Parts catalog

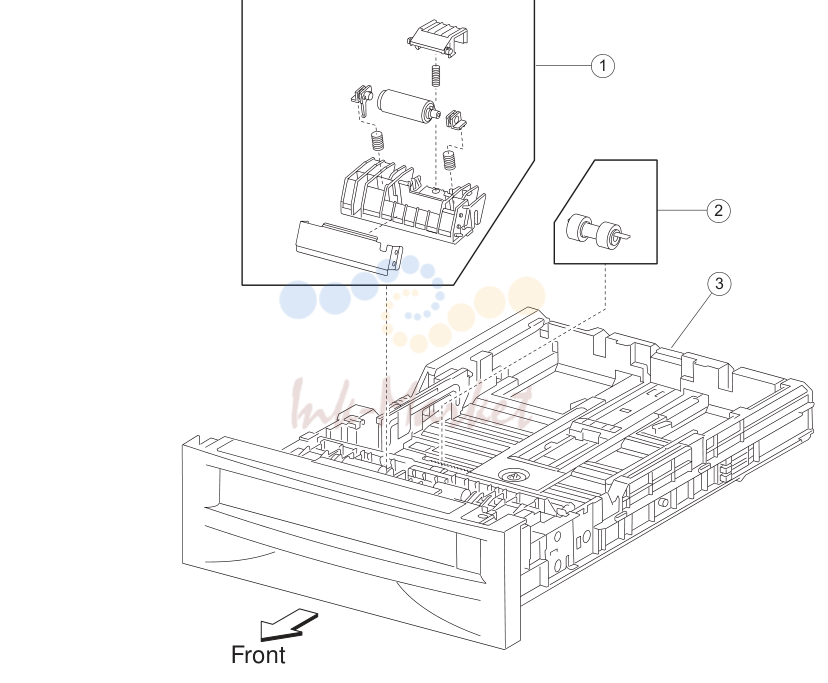

250-sheet tray в сборе

250-sheet tray в сборе

№АртикулНаименование
640X4862 запросить цену →MP feeder separator roll kit
240X4866 запросить цену →подача roll kit (250- and 550-sheet tray)
340X4859 запросить цену →250-sheet tray в сборе 7-11 Parts catalog

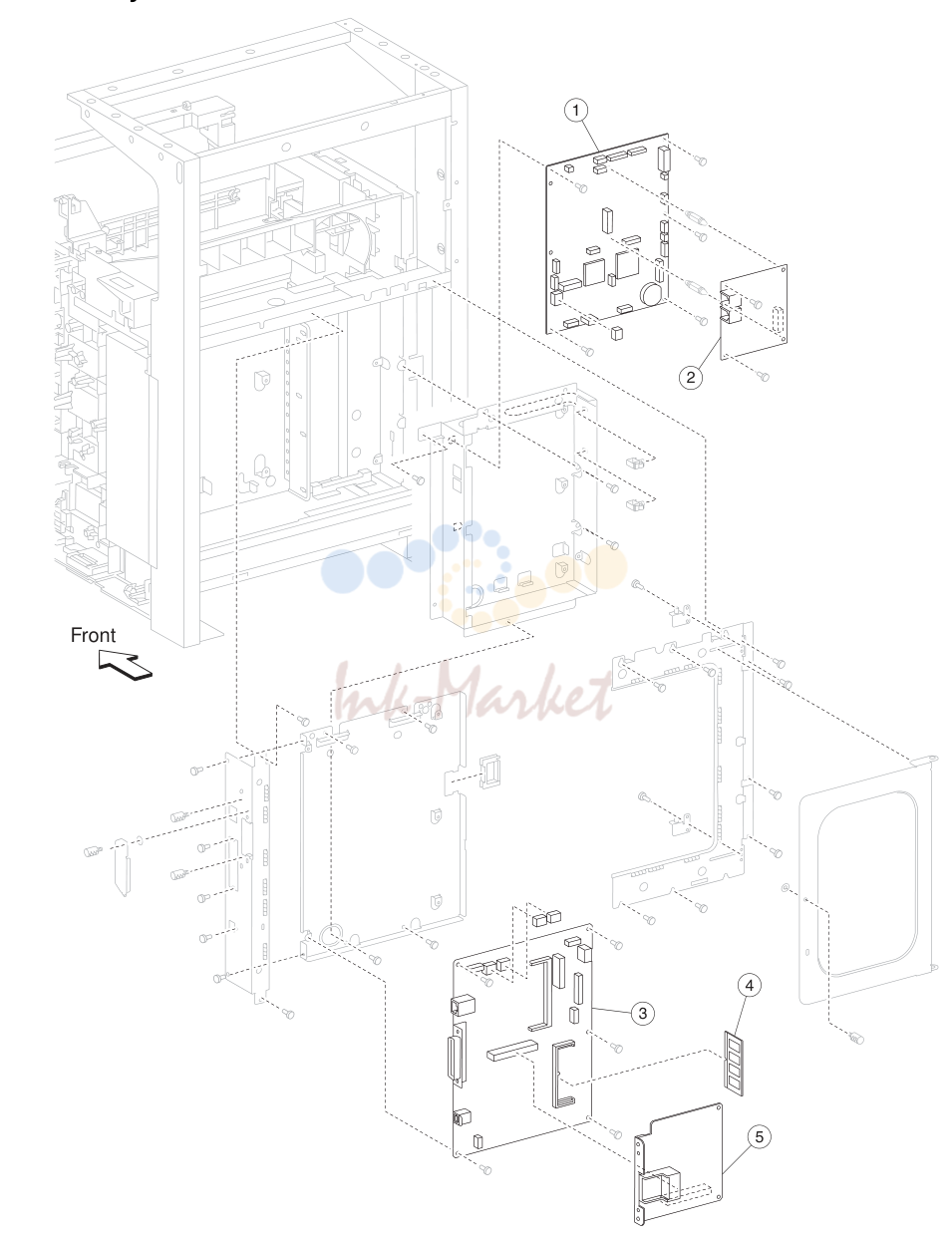

Electrical 1

Electrical 1

№АртикулНаименование
740X4905 запросить цену →Engine board
240X4906 запросить цену →Fax card
340X4907 запросить цену →RIP board
440X5301 запросить цену →256MB DIMM
440X5302 запросить цену →512MB DIMM
440X5303 под заказ1G DIMM
540X5091 запросить цену →Multi-Protocol Network Card 7-13 Parts catalog

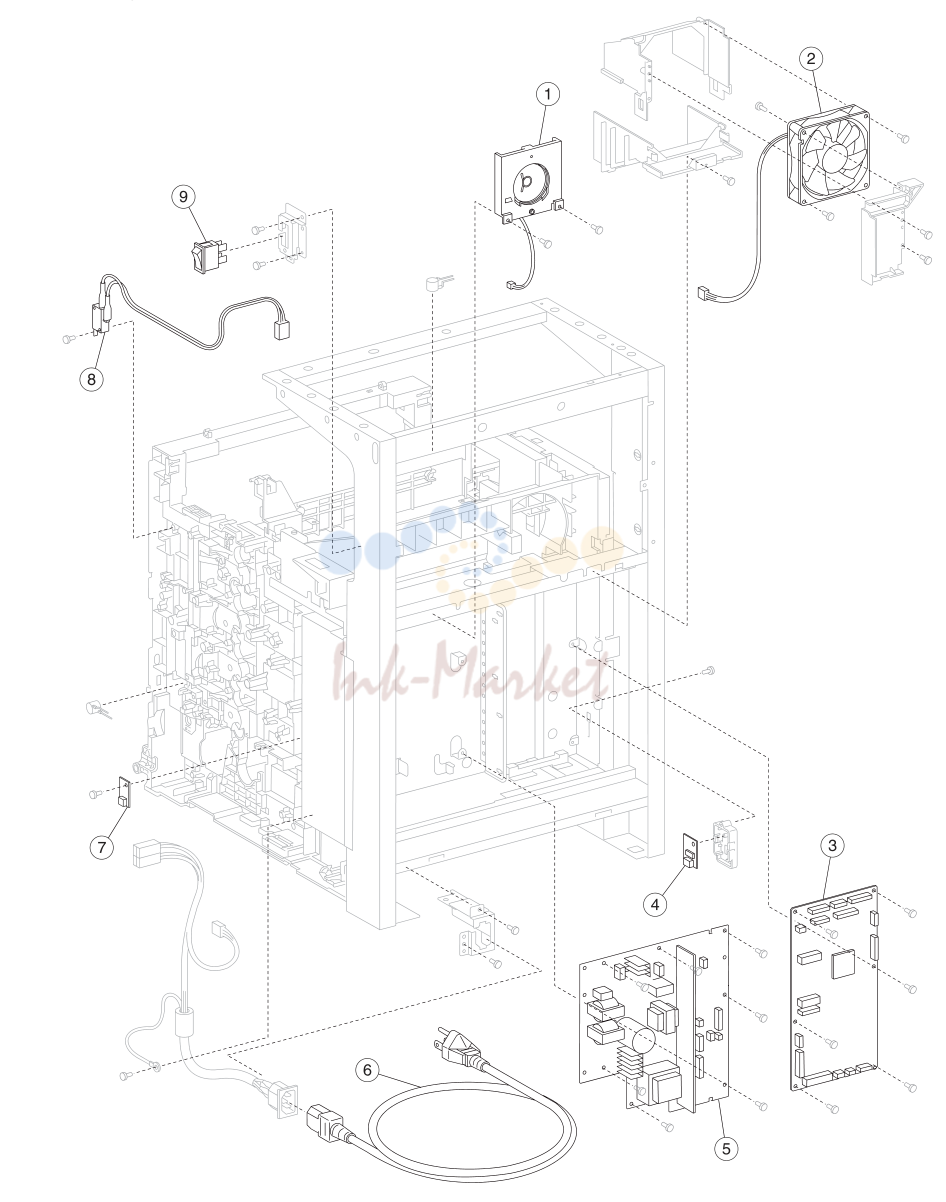

Electrical 2

Electrical 2

№АртикулНаименование
840X4910 запросить цену →Speaker в сборе
240X4911 запросить цену →вентилятор в сборе
340X4913 запросить цену →Controller board
440X4912 запросить цену →Humidity sensor
540X4914 запросить цену →115 V Low-voltage power supply (LVPS)
540X4915 запросить цену →230 V Low-voltage power supply (LVPS)
640X0269 запросить цену →Power cord, straight (8 ft)—U.S.
640X0288 запросить цену →Power cord, HV, straight (8 ft)—Argentina
640X0301 запросить цену →Power cord, straight (8 ft)—Australia, New Zealand
640X1767 запросить цену →Power cord, HV, straight (8 ft)—Brazil
640X0273 запросить цену →Power cord, HV, straight (8 ft)—Chili
640X1774 запросить цену →Power cord, HV, straight (8 ft)—Denmark
640X0275 запросить цену →Power cord, HV, straight (8 ft)—Israel
640X1773 запросить цену →Power cord, HV, straight (8 ft)—South Africa
640X0271 запросить цену →Power cord, HV, straight (8 ft)—U.K., Ireland
640X1772 запросить цену →Power cord, straight (8 ft)—Switzerland
640X1766 запросить цену →Power cord, straight (8 ft)—Bolivia, Peru
640X0303 запросить цену →Power cord, straight (8 ft)—PRC
640X1792 запросить цену →Power cord, straight (8 ft)—Korea
640X1791 запросить цену →Power cord, straight (8 ft)—Taiwan
740X4886 запросить цену →EEPROM XPRO
840X4908 запросить цену →Interlock harness
940X4909 запросить цену →Power switch 7-15 Parts catalog

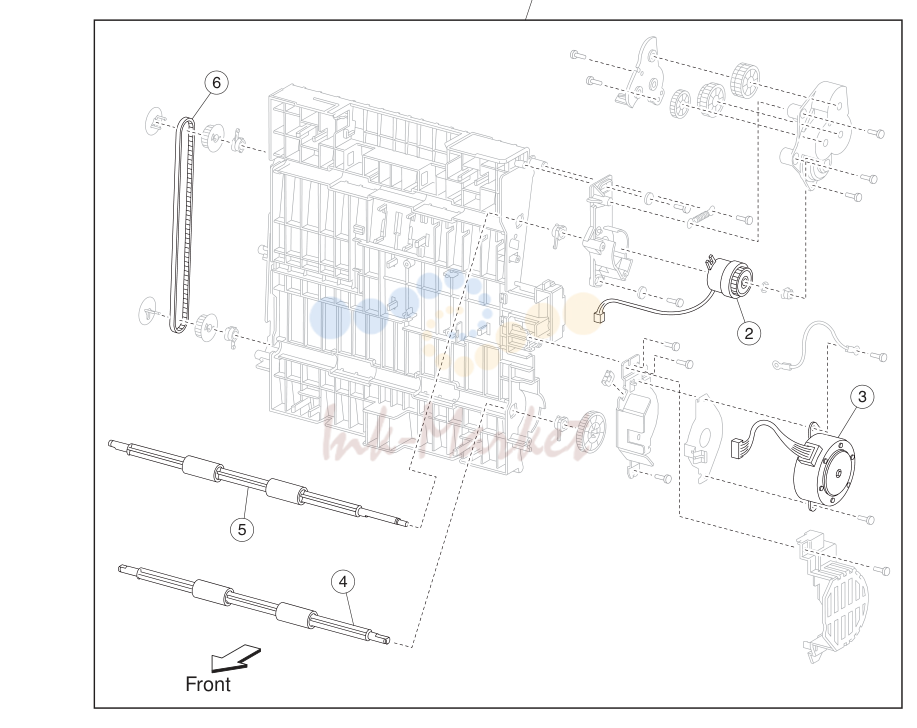

дуплекс

дуплекс

№АртикулНаименование
940X4885 запросить цену →дуплекс unit, complete
240X5074 запросить цену →дуплекс clutch
340X5077 запросить цену →дуплекс motor
440X5076 запросить цену →дуплекс roll 2
540X5075 запросить цену →дуплекс roll 1
640X5073 запросить цену →дуплекс belt 7-17 Parts catalog

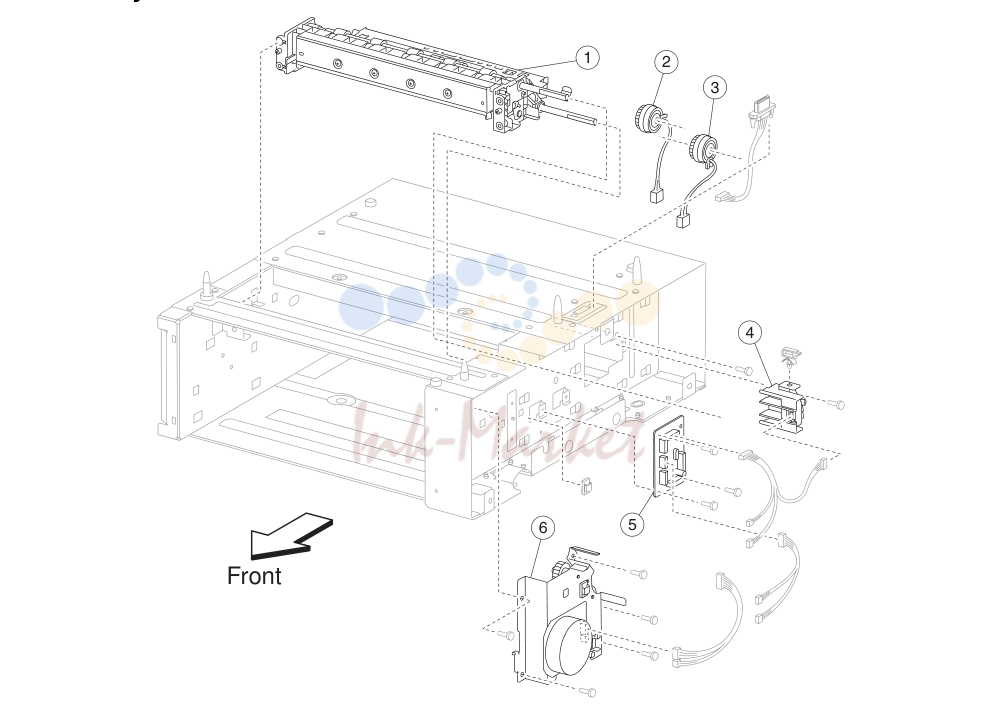

550-sheet feeder 2

550-sheet feeder 2

№АртикулНаименование
1140X4922 запросить цену →Option paper feed в сборе
240X5088 запросить цену →Turn clutch
340X5089 запросить цену →подача clutch
440X4878 запросить цену →Size switch в сборе
540X5078 запросить цену →Option feeder controller board
640X5079 запросить цену →Option feeder drive в сборе 7-19 Parts catalog

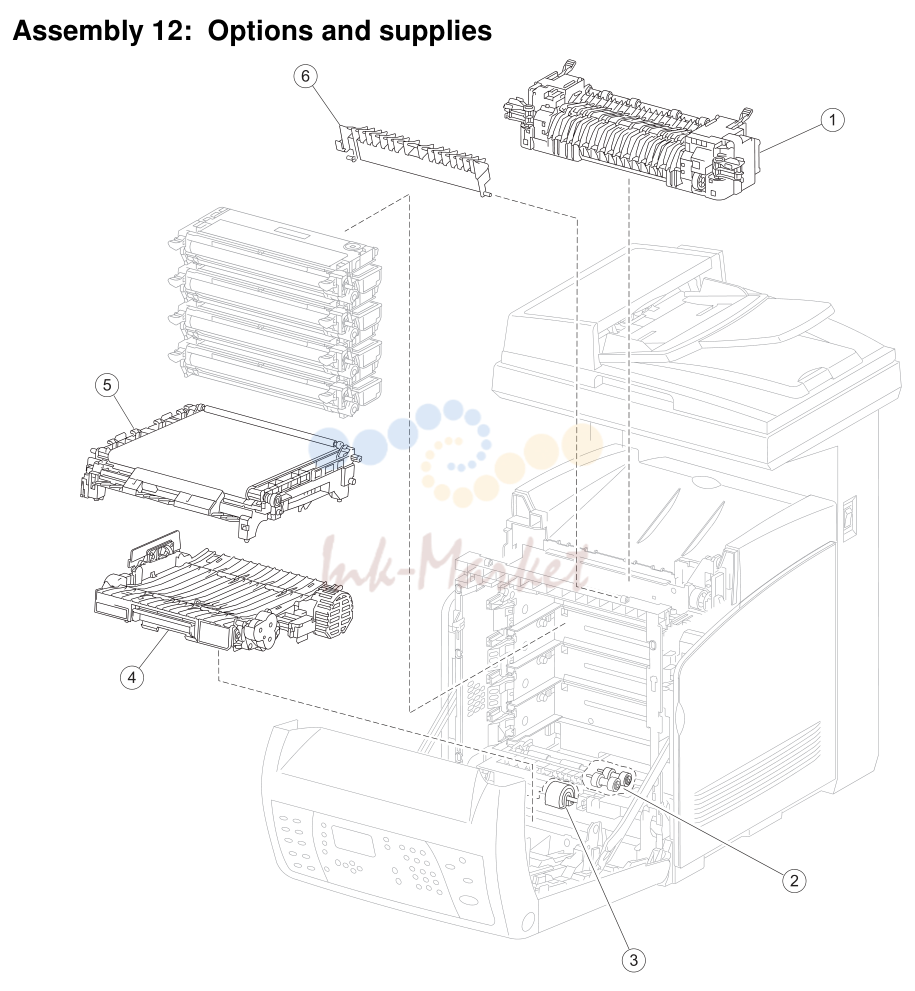

Options and supplies

Options and supplies

№АртикулНаименование
140X4860 запросить цену →115 V fuser
140X4861 запросить цену →230 V fuser
240X4866 запросить цену →подача roll kit (250- and 550-sheet tray)
340X4865 запросить цену →MP feeder feed kit
440X4885 запросить цену →дуплекс unit
540X4868 запросить цену →перенос belt
640X4874 запросить цену →дуплекс gate
40X4924 запросить цену →ADF maintenance kit
40X4862 запросить цену →MP feeder separator roll kit
40X4859 запросить цену →250-sheet tray
40X4888 запросить цену →550-sheet feeder tray
40X5301 запросить цену →256MB DIMM
40X5302 запросить цену →512MB DIMM
40X5303 под заказ1GB DIMM
40X5090 запросить цену →Screw kit 7-21 Parts catalog
