Lexmark W840 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки and operator panel (1 of 2)
- крышки
- Media feed unit
- Media feed unit exploded (tray 1 and tray 2)
- Media tray
- MPF unit
- MPF unit feed
- левый lower door and transport

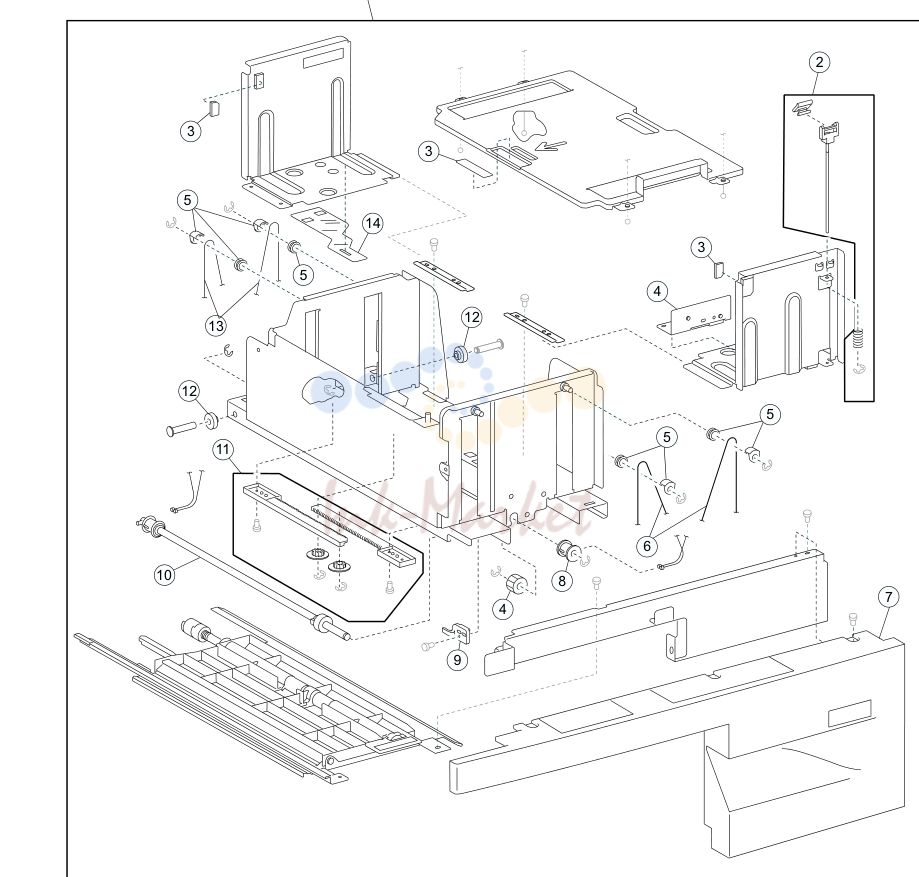

- левый door and transfer roll
- Printer left door
- Registration

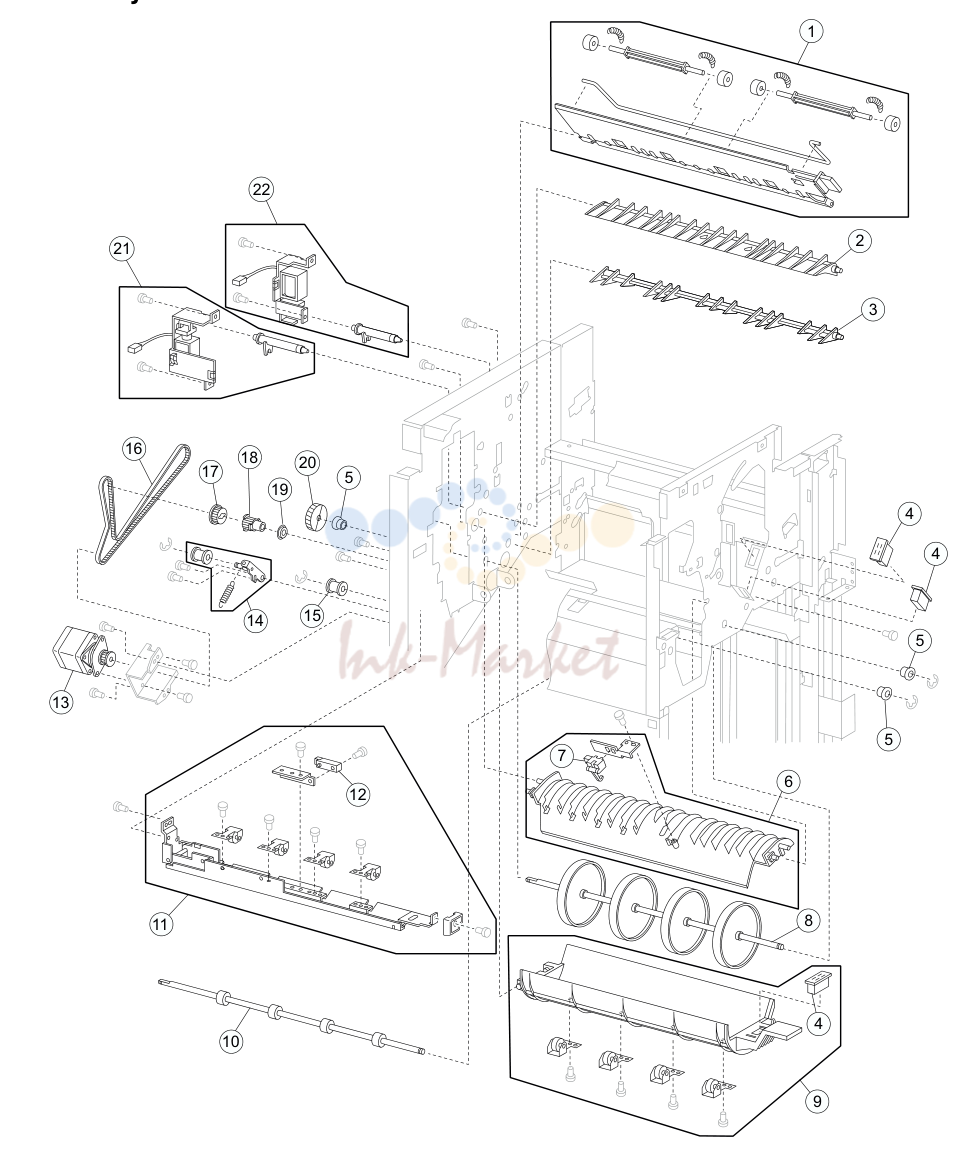

- Printhead, cartridge guides, and fans
- печь
- Standard Exit 1

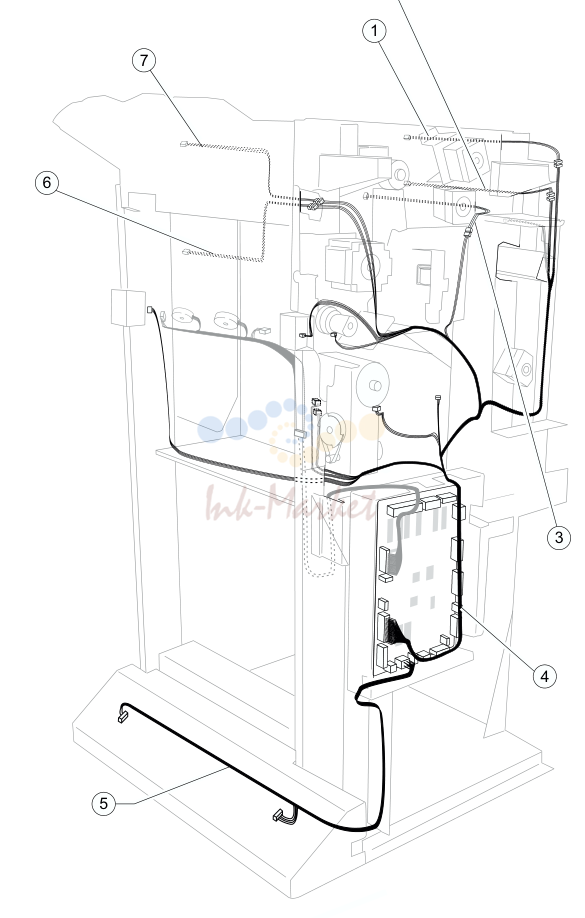

- Dual unit drive motor
- Electrical
- Electrical cables
- Electrical cables
- Electrical cables
- Electrical cables
- Electrical cable
- Power cords
- Miscellaneous
- Exit 2 outer
- Exit 2 inner

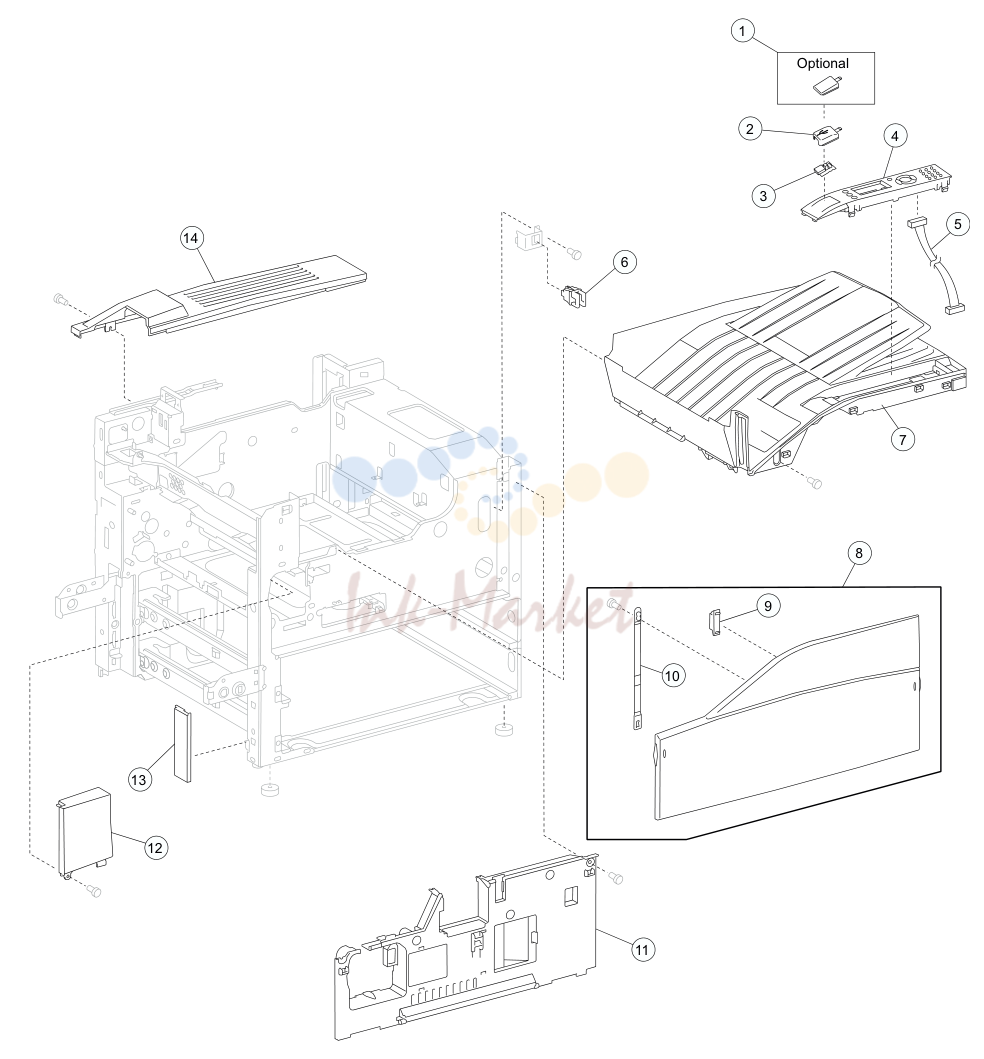

крышки and operator panel (1 of 2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X2395 запросить цену → | USB function removal cover |
| 1 | 40X0972 запросить цену → | USB function removal cover |
| 2 | 40X0557 запросить цену → | USB connector cover |
| 3 | 40X0556 запросить цену → | USB connector |
| 4 | 40X0554 запросить цену → | Operator panel в сборе |
| 5 | 40X0555 запросить цену → | Operator panel cable в сборе |
| 6 | 40X0553 запросить цену → | Switch (printer front door interlock) |
| 7 | 40X0558 запросить цену → | верхняя крышка в сборе |
| 8 | 40X0559 запросить цену → | Printer front door в сборе |
| 9 | 40X0560 запросить цену → | передний door magnetic catch |
| 10 | 40X0561 запросить цену → | передний door support strap |
| 11 | 40X0562 запросить цену → | передний inner cover |
| 12 | 40X0551 запросить цену → | передний left cover |
| 13 | 40X0550 запросить цену → | левый lower cover |
| 14 | 40X0552 запросить цену → | Top rear cover 7-3 Parts catalog |
| 1 | 40X0689 запросить цену → | cover |
| 2 | 40X0687 запросить цену → | cover |
| 3 | 40X0688 запросить цену → | cover |
| 4 | 40X0691 запросить цену → | caster |
| 5 | 40X0690 запросить цену → | cover 7-3 Parts catalog |

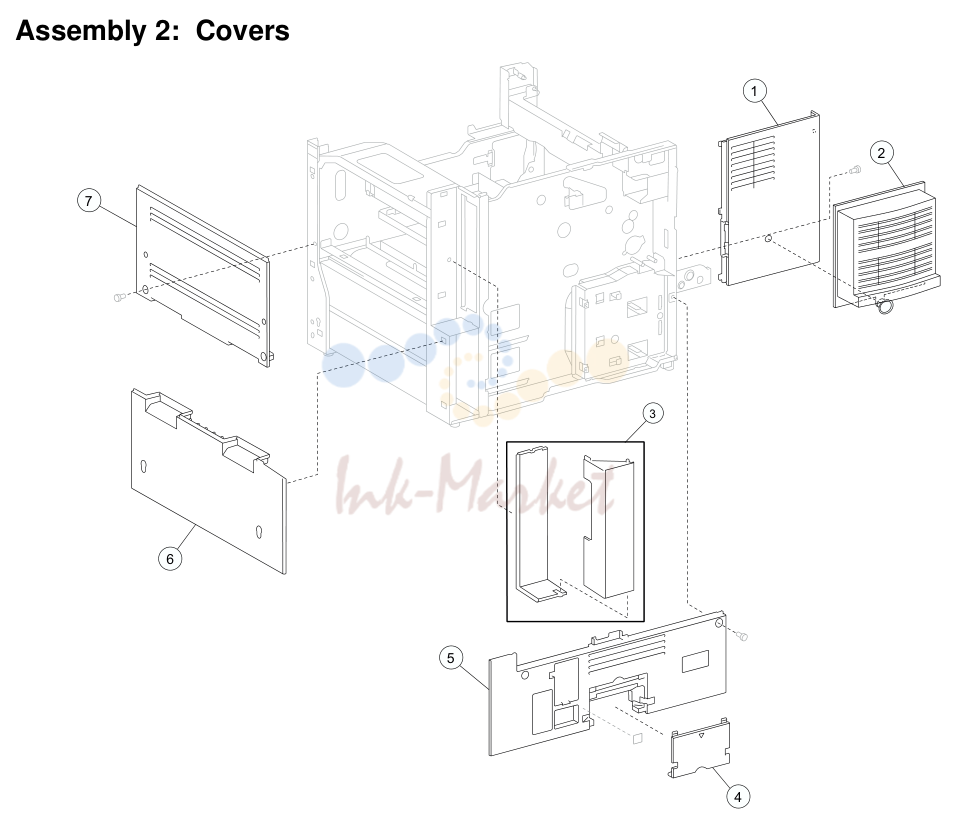

крышки
| № | Артикул | Наименование |
|---|---|---|
| 2 | 40X0566 запросить цену → | задний motor cover • шлейф hookup cover • шлейф hookup door |
| 2 | 40X0570 под заказ | Switch (media size) |
| 2 | 40X0569 запросить цену → | Media tray catch kit includes: (cid:127) Media tray catch (cid:127) Media tray slide (2) |
| 3 | 40X0581 под заказ | Media feed unit в сборе (this comes assembled) |
| 4 | 40X0572 запросить цену → | Vertical turn guide 7-5 Parts catalog |
| 2 | 40X0813 запросить цену → | Bridge unit top крышка в сборе |
| 2 | 40X0812 запросить цену → | Bridge unit pinch roll kit includes: (cid:127) Bridge unit pinch roll (6) (cid:127) пружина (6) 7-3 Parts catalog |
Media feed unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0570 под заказ | Switch (media size) |
| 2 | 40X0569 запросить цену → | Media tray catch kit includes: • Media tray catch • Media tray slide (2) |
| 3 | 40X0572 запросить цену → | Vertical turn guide |
| 4 | 40X0571 запросить цену → | Vertical turn mylar guide 7-5 Parts catalog |
| 1 | 40X0573 запросить цену → | Media tray в сборе (this comes assembled) (cid:127) Media tray в сборе (cid:127) Labels (2) |
| 2 | 40X0578 запросить цену → | Media tray end guide kit includes: (cid:127) Media tray end guide (cid:127) пружина |
| 3 | 40X0577 запросить цену → | Media tray side guide actuator kit includes: (cid:127) Media side guide actuator (cid:127) Media side guide slide (2) (cid:127) пружина |
| 4 | 40X0576 запросить цену → | Media tray side guide kit includes: (cid:127) Media max label (cid:127) передний media tray guide в сборе (cid:127) задний media tray guide (cid:127) Pinion gear (2) |
| 5 | 40X0966 запросить цену → | Media tray separation brush |
| 6 | 40X0574 запросить цену → | Media tray front cover |
| 7 | 40X0579 запросить цену → | Media tray end guide actuator kit includes: (cid:127) Media end guide actuator (cid:127) Actuator link |
| 8 | 40X0580 запросить цену → | Media tray lift gear kit includes: (cid:127) лоток lift coupling gear 13T (cid:127) лоток lift gear 13/60T (cid:127) лоток lift sector gear 12T |
| 9 | 40X0965 запросить цену → | Media tray separation pad 7-7 Parts catalog |

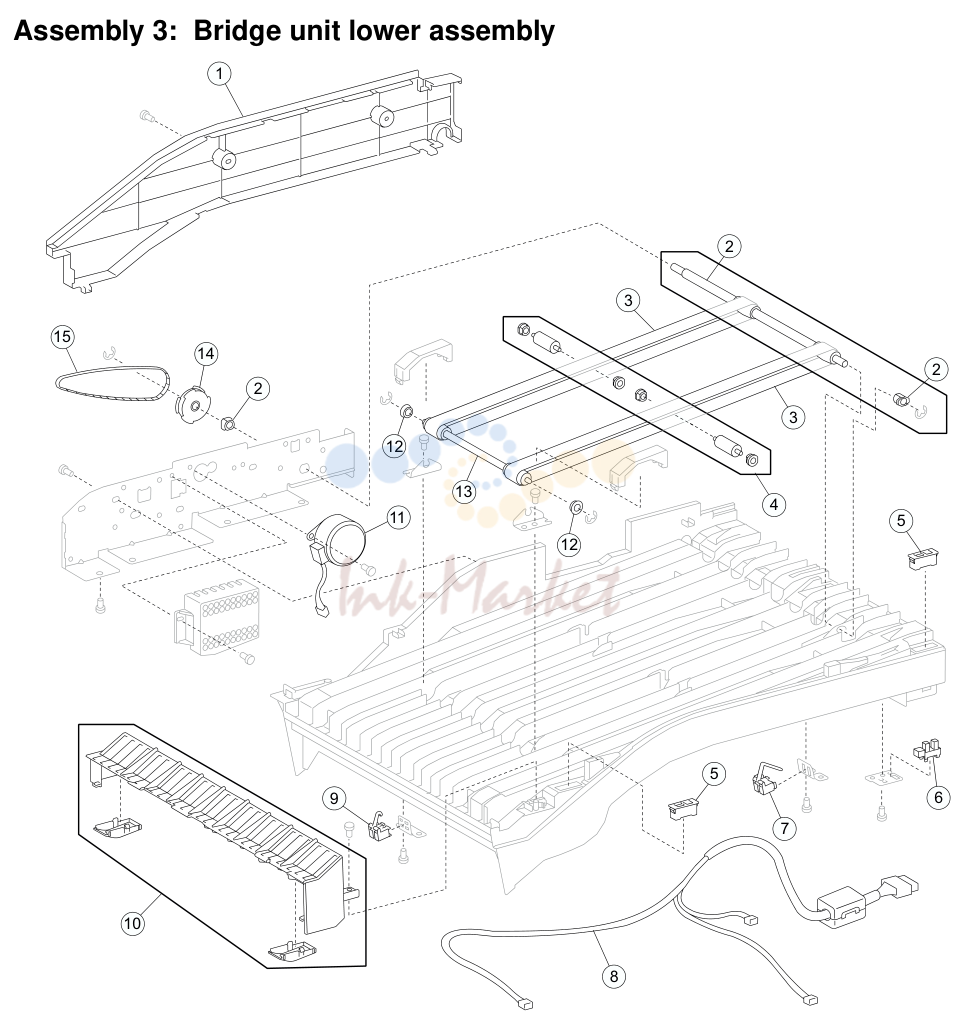

| 3 | 40X0814 запросить цену → | Bridge unit rear cover |
| 2 | 40X0822 запросить цену → | Bridge unit right shaft kit includes: (cid:127) 6 mm bushing (cid:127) Bridge unit right shaft в сборе (cid:127) 6 mm bushing |
| 3 | 40X0820 запросить цену → | Transport belts (2) |
| 4 | 40X0821 запросить цену → | Idler roll kit includes: (cid:127) Idler roll (2) (cid:127) Bushing (4) |
| 5 | 40X0824 запросить цену → | Magnetic catch |
| 6 | 40X0825 запросить цену → | датчик (bridge unit top cover interlock) |
| 7 | 40X0826 запросить цену → | датчик (bridge unit media exit) |
| 8 | 40X0828 запросить цену → | Bridge unit cable в сборе |
| 9 | 40X0827 запросить цену → | датчик (bridge unit media entrance) |
| 10 | 40X0818 запросить цену → | Bridge unit entrance guide kit includes: (cid:127) Entrance guide (cid:127) нижний guides (2) |
| 11 | 40X0817 запросить цену → | Bridge unit drive motor |
| 12 | 40X0819 запросить цену → | 4 mm ball bearing |
| 13 | 40X0823 запросить цену → | Bridge unit left shaft в сборе |
| 14 | 40X0816 запросить цену → | Bridge unit drive pulley |
| 15 | 40X0815 запросить цену → | Bridge unit drive belt 7-5 Parts catalog |

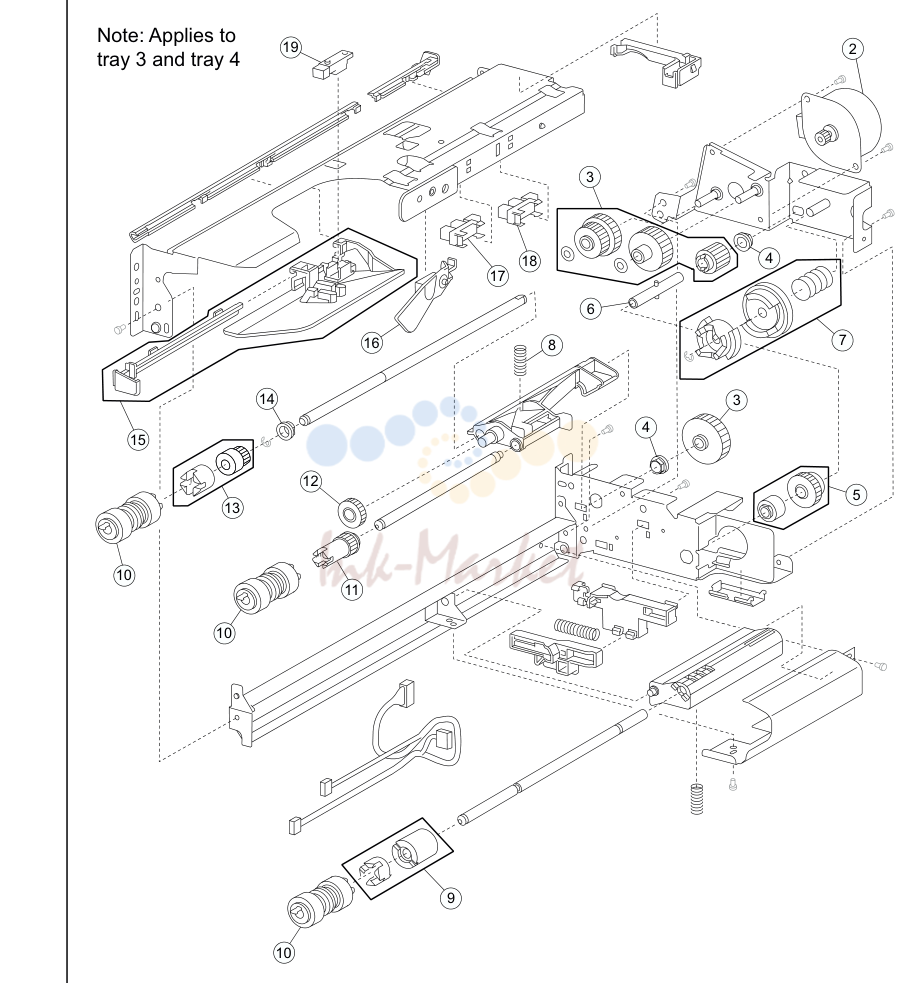

Media feed unit exploded (tray 1 and tray 2)
| № | Артикул | Наименование |
|---|---|---|
| 4 | 40X0581 под заказ | Media feed unit в сборе |
| 2 | 40X0582 запросить цену → | Media feed lift motor |
| 3 | 40X0585 запросить цену → | Media feed drive gear kit includes: • Media feed unit drive gear 13T • Media feed unit drive gear 28/21T • Media feed unit drive gear 29T • Media feed unit drive gear 27T • 2mm washer (2) |
| 4 | 40X0880 запросить цену → | 6 mm bushing |
| 5 | 40X0967 запросить цену → | Media tray lift one-way clutch/gear includes: • Media tray lift one-way clutch • Media tray lift one-way gear |
| 6 | 40X0968 запросить цену → | Media tray lift one-way shaft |
| 7 | 40X0583 запросить цену → | лоток lift coupling kit includes: • лоток lift coupling • лоток lift coupling gear 31T • пружина |
| 8 | 40X0590 запросить цену → | Pick roll в сборе spring |
| 9 | 40X0593 запросить цену → | Separation roll friction clutch kit includes: • Separation roll one-way friction clutch • Separation roll spacer |
| 10 | 40X0594 под заказ | подача unit roll kit includes: • подача roll • Pick roll • Separation roll |
| 11 | 40X0970 под заказ | Pick roll drive gear |
| 12 | 40X0969 запросить цену → | Pick roll idler gear |
| 13 | 40X0591 запросить цену → | подача roll one-way clutch kit includes: • подача roll one-way clutch • подача roll one-way gear 22T |
| 14 | 40X0952 запросить цену → | 6 mm bushing |
| 15 | 40X0586 запросить цену → | Media feed unit front guide kit includes: • Media feed unit front guide • Media feed unit front guide rail |
| 16 | 40X0587 запросить цену → | Media out actuator |
| 17 | 40X0588 под заказ | датчик (media out) |
| 19 | 40X0589 запросить цену → | датчик (pre-feed) 7-7 Parts catalog |
| 4 | 40X0829 запросить цену → | cover |
| 2 | 40X0831 запросить цену → | media bin в сборе |
| 3 | 40X0830 запросить цену → | media bin vertical cover |
| 4 | 40X0832 запросить цену → | eject cover |
| 5 | 40X0833 запросить цену → | media bin |
| 6 | 40X0834 запросить цену → | lower LVPS cover |
| 7 | 40X0835 запросить цену → | |
| 8 | 40X0836 запросить цену → | lower cover |
| 9 | 40X0837 запросить цену → | unit hookup cover |
| 10 | 40X0838 запросить цену → | upper cover 7-7 Parts catalog |
Media tray
| № | Артикул | Наименование |
|---|---|---|
| 5 | 40X0573 запросить цену → | Media tray в сборе includes: (this comes assembled) • Media tray в сборе • Labels (2) |
| 2 | 40X0578 запросить цену → | Media tray end guide kit includes: • Media tray end guide • пружина |
| 3 | 40X0577 запросить цену → | Media tray side guide actuator kit includes: • Media side guide actuator • Media side guide slide • пружина |
| 4 | 40X0576 запросить цену → | Media tray side guide kit includes: • Media max label • передний media tray guide в сборе • задний media tray guide • Pinion gear (2) |
| 5 | 40X0966 запросить цену → | Media tray separation brush |
| 6 | 40X0574 запросить цену → | Media tray front cover includes: • Media tray front cover • Labels (2) |
| 7 | 40X0579 запросить цену → | Media tray end guide actuator kit includes: • Media end guide actuator • Actuator link |
| 8 | 40X0580 запросить цену → | Media tray lift gear kit includes: • лоток lift coupling gear 13T • лоток lift gear 13/60T • лоток lift sector gear 12T |
| 9 | 40X0965 запросить цену → | Media tray separation pad 7-9 Parts catalog |

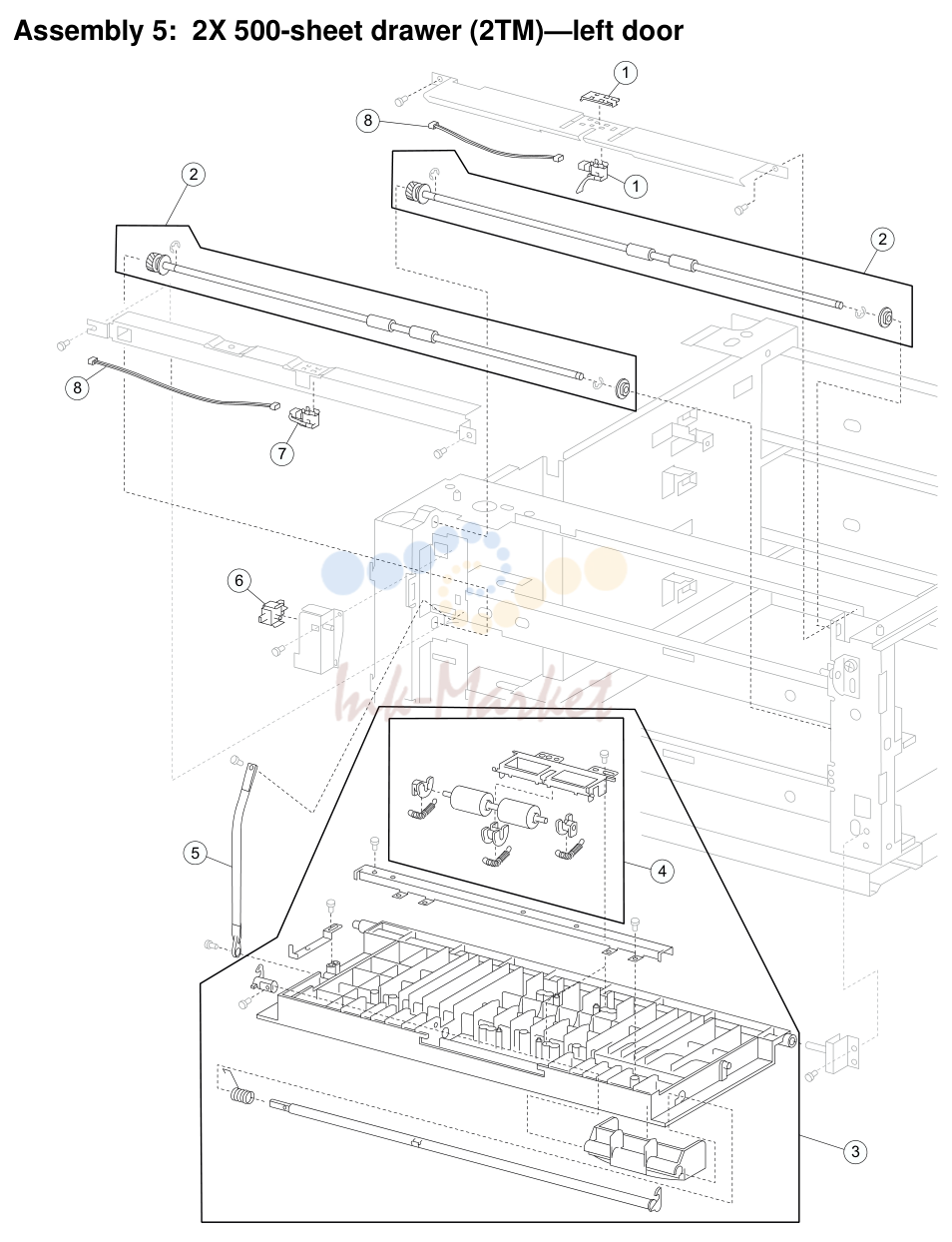

| 5 | 40X0692 запросить цену → | датчик (tray 3 feed-out) kit includes: (cid:127) датчик (tray 3 feed-out) (cid:127) датчик protector |
| 2 | 40X0695 запросить цену → | 2TM/TTM media transport roll в сборе includes: (cid:127) 2TM/TTM media transport roll в сборе (cid:127) Bushing 8 mm |
| 3 | 40X0733 запросить цену → | 2TM/TTM left door в сборе (this comes assembled) |
| 4 | 40X0696 запросить цену → | 2TM/TTM left door pinch roll в сборе (this comes assembled) |
| 5 | 40X0697 запросить цену → | 2TM/TTM left door support strap |
| 6 | 40X0610 запросить цену → | Switch (2TM/TTM left door interlock) |
| 7 | 40X0694 запросить цену → | датчик (tray 4 feed-out) |
| 8 | 40X0693 запросить цену → | датчик cable kit includes: (cid:127) лоток 3 feed-out sensor cable (cid:127) лоток 4 feed-out sensor cable 7-11 Parts catalog |
| 5 | 40X0839 запросить цену → | media bin front cover |
| 2 | 40X0841 запросить цену → | front door в сборе |
| 3 | 40X0840 запросить цену → | (finisher front door interlock) |
| 4 | 40X0842 запросить цену → | docking latch kit includes: (cid:127) Finisher docking latch в сборе (cid:127) пружина |
| 5 | 40X0843 запросить цену → | docking bracket kit includes: (cid:127) Finisher docking bracket (cid:127) Screw (2) |
| 6 | 40X0844 запросить цену → | lower cover |
| 7 | 40X0845 запросить цену → | upper cover 7-9 Parts catalog |

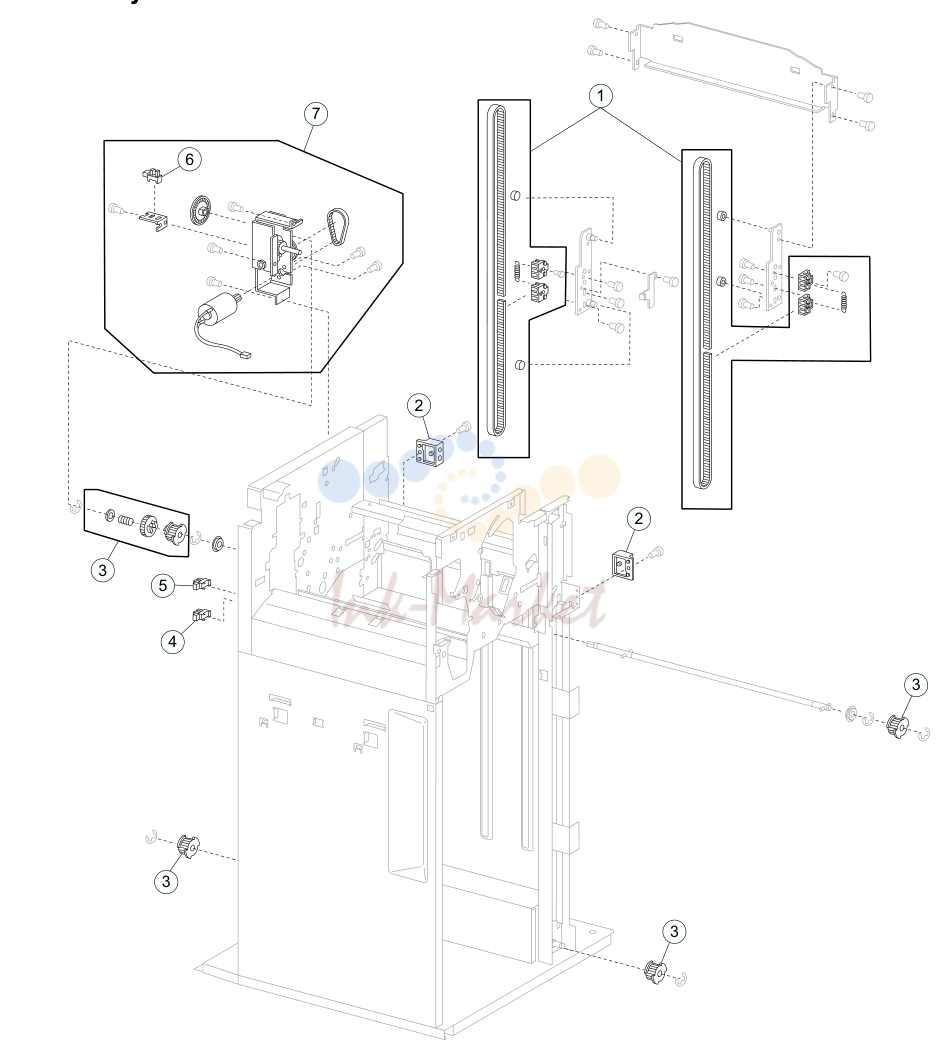

MPF unit
| № | Артикул | Наименование |
|---|---|---|
| 6 | 40X0600 запросить цену → | MPF rear cover |
| 2 | 40X0599 запросить цену → | MPF front cover |
| 3 | 40X0595 запросить цену → | MPF feed unit в сборе |
| 4 | 40X0608 запросить цену → | Fold down tray в сборе |
| 5 | 40X0597 запросить цену → | MPF unit cable в сборе |
| 6 | 40X0755 запросить цену → | MPF pickup spring |
| 7 | 40X0598 запросить цену → | Idler gear bracket в сборе |
| 8 | 40X0601 запросить цену → | MPF transport pinch roll в сборе |
| 9 | 40X0588 под заказ | датчик (MPF media out) |
| 10 | 40X0596 запросить цену → | MPF media out actuator kit includes: • MPF media out actuator • верхний frame 7-11 Parts catalog |
| 6 | 40X0701 запросить цену → | 2TM drive gear kit includes: (cid:127) 2TM drive gear 22T/40T (cid:127) 2TM drive gear 126T (cid:127) 2TM drive gear 60T (cid:127) 2TM drive gear 37T (2) (cid:127) 2TM drive gear 32T |
| 2 | 40X0699 запросить цену → | 2TM/TTM clutch kit includes: (cid:127) 2TM/TTM clutch в сборе (cid:127) Shaft (cid:127) Bushing 8 mm (cid:127) Clutch gear 38T (cid:127) Bushing 8 mm (cid:127) Washer |
| 3 | 40X0700 запросить цену → | 2TM/TTM drive motor |
| 4 | 40X0698 запросить цену → | 2TM/TTM controller card в сборе |
| 5 | 40X0702 запросить цену → | 2TM main cable в сборе 7-13 Parts catalog |
| 6 | 40X0846 запросить цену → | lift belt kit includes: (cid:127) Carriage lift belt (cid:127) ремень clamp (2) (cid:127) пружина (cid:127) Roll (2) |
| 2 | 40X0847 запросить цену → | (stacker bin level) |
| 3 | 40X0849 запросить цену → | slip clutch pulley kit includes: (cid:127) Pulley, 18T (3) (cid:127) Slip clutch pulley, 18T (cid:127) Slip clutch gear, 24T (cid:127) пружина (cid:127) Washer |
| 4 | 40X0850 запросить цену → | (stacker bin no media) |
| 7 | 40X0848 запросить цену → | mm ball bearing 7-11 Parts catalog |
MPF unit feed
| № | Артикул | Наименование |
|---|---|---|
| 7 | 40X0605 запросить цену → | MPF transport roll kit includes: • MPF transport shaft collar • MPF transport gear 18T • MPF transport roll в сборе • Bushing 8 mm (2) |
| 2 | 40X0603 под заказ | MPF pick roll kit includes: • Pressure pad • MPF pick roll в сборе |
| 3 | 40X1382 запросить цену → | MPF feed shaft kit includes: • MPF feed shaft • MPF feed shaft cam rear • MPF feed shaft cam front • MPF feed shaft roll core (2) • MPF feed roll в сборе |
| 4 | 40X0974 запросить цену → | MPF pressure pad kit includes: • Shaft • MPF pressure pad |
| 5 | 40X1380 запросить цену → | MPF pressure pad spring |
| 6 | 40X1381 запросить цену → | MPF feed shaft bushing |
| 7 | 40X0606 запросить цену → | MFP pick solenoid kit includes: • Pick lever • Pick solenoid • пружина |
| 8 | 40X0971 запросить цену → | MPF feed drive gear kit includes: • MPF feed gear • MPF feed gear stopper |
| 9 | 40X0973 запросить цену → | MPF feed cam gear kit includes: • MPF feed cam gear • пружина 7-13 Parts catalog |

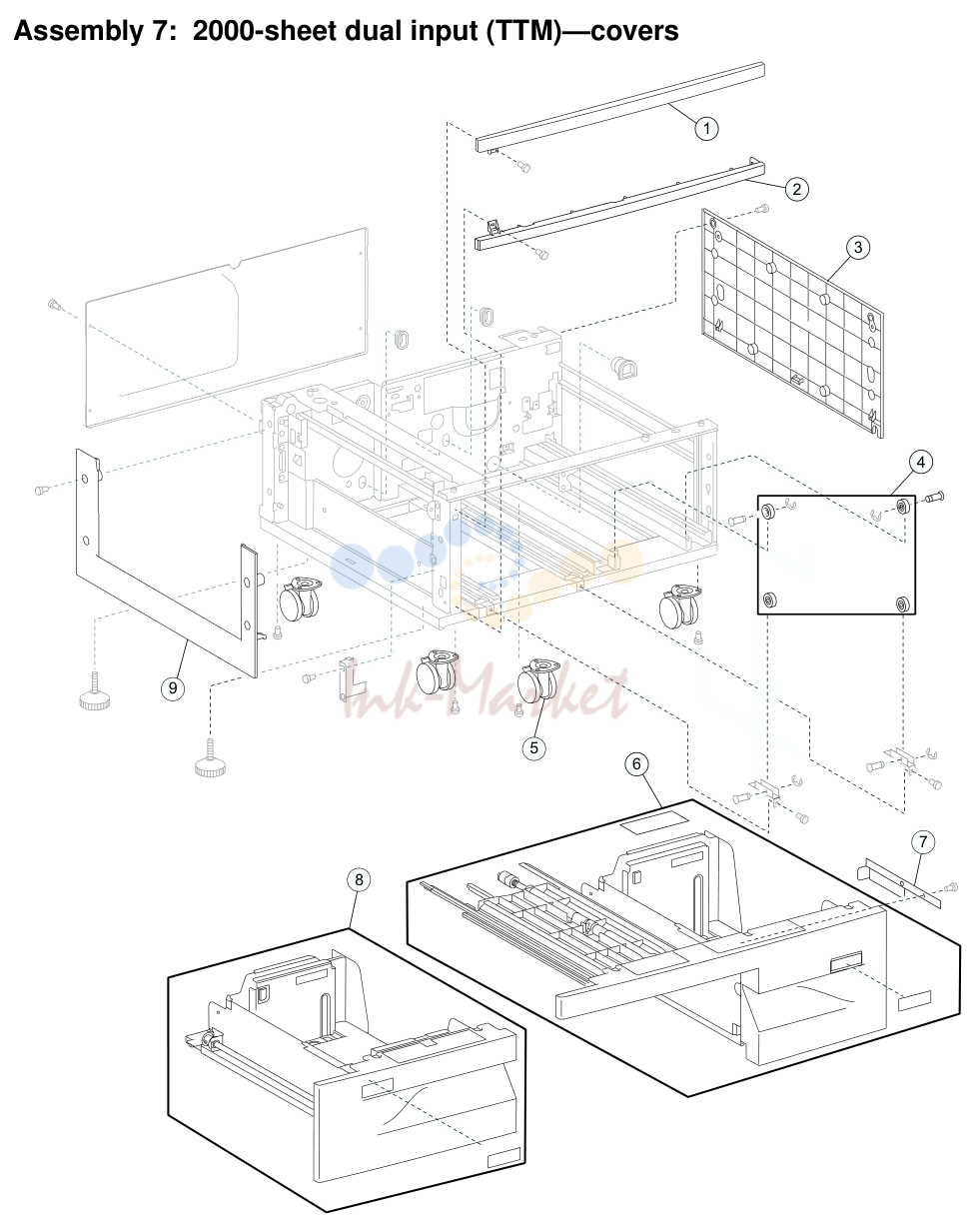

| 7 | 40X0687 запросить цену → | верхняя крышка |
| 2 | 40X0688 запросить цену → | Foot cover |
| 3 | 40X0689 запросить цену → | правая крышка |
| 4 | 40X0703 запросить цену → | лоток support roll (4) |
| 5 | 40X0691 запросить цену → | Locking caster |
| 6 | 40X0963 запросить цену → | TTM media tray 4 в сборе (this comes assembled) (cid:127) TTM media tray 4 в сборе (cid:127) Label (2) |
| 7 | 40X0704 запросить цену → | лоток 4 stopper |
| 8 | 40X0962 запросить цену → | TTM media tray 3 в сборе (this comes assembled) (cid:127) TTM media tray 3 в сборе (cid:127) Label |
| 9 | 40X0690 запросить цену → | левая крышка 7-15 Parts catalog |
| 7 | 40X0854 запросить цену → | carriage shift motor в сборе |
| 2 | 40X0855 запросить цену → | carriage в сборе |
| 3 | 40X0856 запросить цену → | (punch unit side reg) в сборе (cid:127) датчик (punch unit side reg1) (cid:127) датчик (punch unit side reg2) (cid:127) кронштейн |
| 4 | 40X0857 запросить цену → | punch unit в сборе (this comes assembled) |
| 4 | 40X0858 запросить цену → | punch unit в сборе (this comes assembled) |
| 5 | 40X0859 запросить цену → | media stopper в сборе |
| 6 | 40X0862 запросить цену → | waste box |
| 7 | 40X0930 запросить цену → | waste box full cable в сборе |
| 8 | 40X0864 запросить цену → | (punch waste box full) |
| 9 | 40X0865 запросить цену → | waste box set cable в сборе |
| 10 | 40X0861 запросить цену → | (punch waste box set) |
| 11 | 40X0850 запросить цену → | (punch unit motor encoder) |
| 12 | 40X0860 запросить цену → | unit motor в сборе |
| 16 | 40X0853 запросить цену → | unit cable в сборе |

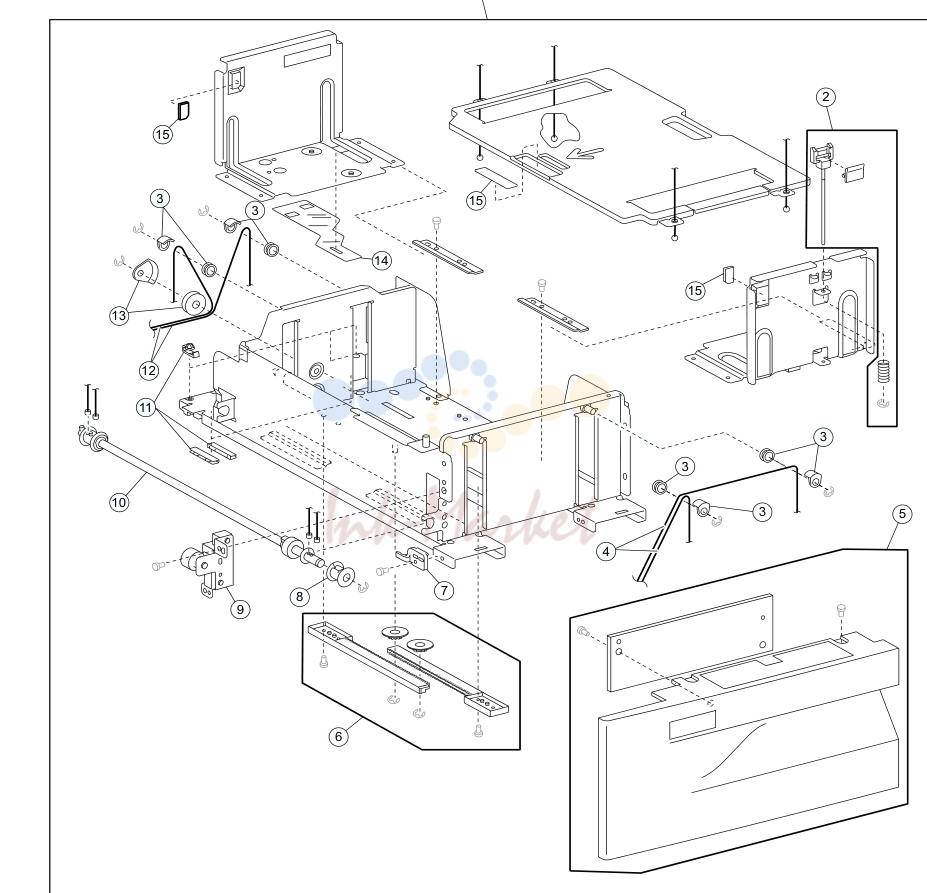

левый lower door and transport
| № | Артикул | Наименование |
|---|---|---|
| 8 | 40X0609 запросить цену → | Vertical drive gear в сборе |
| 2 | 40X0610 запросить цену → | Switch (left lower door interlock) |
| 3 | 40X1386 запросить цену → | 6 mm bushing (transport roll rear) |
| 4 | 40X1387 запросить цену → | Transport roll kit includes: • Transport roll в сборе • Transport roll gear 18T |
| 5 | 40X0878 запросить цену → | 8 mm bushing |
| 6 | 40X0612 запросить цену → | Printer left lower door в сборе (this comes assembled) |
| 7 | 40X0614 запросить цену → | левый lower door handle kit includes: • левый lower door handle • пружина |
| 8 | 40X0613 запросить цену → | Hinge pin 7-15 Parts catalog |
| 8 | 40X0962 запросить цену → | TTM media tray 3 в сборе (this comes assembled) (cid:127) TTM media tray 3 в сборе (cid:127) Label (2) |
| 2 | 40X0712 запросить цену → | лоток 3 media guide lock kit includes: (cid:127) лоток 3 media guide lock button (cid:127) лоток 3 media guide lock shaft (cid:127) пружина |
| 3 | 40X0953 запросить цену → | TTM tray lift pulley kit includes: (cid:127) TTM tray lift pulley (4) (cid:127) Pulley guide (4) |
| 4 | 40X0710 запросить цену → | лоток 3 front cable (2) |
| 5 | 40X0705 запросить цену → | лоток 3 front cover kit includes: (cid:127) лоток 3 front cover (cid:127) лоток 3 tray handle |
| 6 | 40X0713 запросить цену → | Media guide rack and pinion kit includes: (cid:127) Media guide rack gear (2) (cid:127) Media guide pinion gear (2) |
| 7 | 40X0714 запросить цену → | TTM tray catch |
| 8 | 40X0706 запросить цену → | Lift cable pulley |
| 9 | 40X0715 запросить цену → | лоток 3 brake в сборе |
| 10 | 40X0707 запросить цену → | лоток lift shaft в сборе |
| 11 | 40X0716 запросить цену → | лоток 3 slide kit includes: (cid:127) лоток 3 slide strip (2) (cid:127) лоток 3 slide button (2) |
| 12 | 40X0709 запросить цену → | лоток 3 rear cable (2) |
| 13 | 40X0708 запросить цену → | Large idler pulley kit includes: (cid:127) Large idler pulley (cid:127) Large idler guide |
| 14 | 40X0717 запросить цену → | Mylar actuator |
| 15 | 40X0711 запросить цену → | лоток separator kit includes: (cid:127) лоток separation pad (cid:127) лоток brush (2) 7-17 Parts catalog |
| 8 | 40X0870 запросить цену → | unit cable в сборе |
| 2 | 40X0869 запросить цену → | carriage в сборе includes: (cid:127) Stapler carriage wire guide (cid:127) Stapler carriage в сборе |
| 3 | 40X0871 запросить цену → | carriage motor в сборе |
| 4 | 40X0872 запросить цену → | carriage rack gear |
| 5 | 40X0868 запросить цену → | unit cover |
| 6 | 40X0850 запросить цену → | (stapler carriage HP) |
| 7 | 40X0866 запросить цену → | cartridge |
| 8 | 40X0867 запросить цену → | unit в сборе 7-15 Parts catalog |
левый door and transfer roll
| № | Артикул | Наименование |
|---|---|---|
| 9 | 40X0553 запросить цену → | Switch (printer left door interlock) |
| 2 | 40X0618 запросить цену → | PC cartridge shutter link |
| 3 | 40X0617 запросить цену → | перенос roll power contact |
| 4 | 40X0616 под заказ | перенос roll в сборе |
| 5 | 40X0619 под заказ | перенос roll guide в сборе 7-17 Parts catalog |
| 9 | 40X0963 запросить цену → | TTM media tray 4 в сборе (this comes assembled) (cid:127) TTM media tray 4 в сборе (cid:127) Label |
| 2 | 40X0721 запросить цену → | лоток 4 media guide lock kit includes: (cid:127) лоток 4 media guide lock button (cid:127) лоток 4 media guide lock shaft (cid:127) пружина |
| 3 | 40X0711 запросить цену → | лоток separator kit includes: (cid:127) лоток separation pad (cid:127) лоток brush (2) |
| 4 | 40X0722 запросить цену → | лоток 4 brake kit includes: (cid:127) лоток 4 brake в сборе (cid:127) лоток 4 brake gear 18T |
| 5 | 40X0953 запросить цену → | TTM tray lift pulley kit includes: (cid:127) TTM tray lift pulley (4) (cid:127) Pulley guide (4) |
| 6 | 40X0720 запросить цену → | лоток 4 front cable (2) |
| 7 | 40X0718 запросить цену → | лоток 4 front cover |
| 8 | 40X0706 запросить цену → | Lift cable pulley |
| 9 | 40X0714 запросить цену → | TTM tray catch |
| 10 | 40X0707 запросить цену → | лоток lift shaft в сборе |
| 11 | 40X0713 запросить цену → | Media guide rack and pinion kit includes: (cid:127) Media guide rack gear (2) (cid:127) Media guide pinion gear (2) |
| 12 | 40X0723 запросить цену → | лоток 4 rear support roll (2) |
| 13 | 40X0719 запросить цену → | лоток 4 rear cable (2) |
| 14 | 40X0717 запросить цену → | Mylar actuator 7-19 Parts catalog |
| 9 | 40X0873 запросить цену → | eject unit в сборе (this comes assembled) |
| 2 | 40X0874 запросить цену → | paddle |
| 3 | 40X0875 запросить цену → | paddle drive shaft kit includes: (cid:127) Sub paddle drive shaft в сборе (cid:127) Knob |
| 4 | 40X0882 запросить цену → | (eject cover interlock) |
| 5 | 40X0878 запросить цену → | mm bushing |
| 6 | 40X0888 запросить цену → | mm bushing |
| 7 | 40X0879 запросить цену → | paddle/entrance drive gear 23T |
| 8 | 40X0877 запросить цену → | clamp lever в сборе |
| 9 | 40X0825 запросить цену → | (media eject shaft HP) |
| 10 | 40X0881 запросить цену → | clamp gear kit includes: (cid:127) Eject clamp gear 70T (cid:127) Eject clamp gear 23T (cid:127) Eject clamp gear 68/20T |
| 11 | 40X0876 запросить цену → | eject clamp motor 7-17 Parts catalog |
Printer left door
| № | Артикул | Наименование |
|---|---|---|
| 10 | 40X0620 под заказ | Printer left door в сборе (this comes assembled) |
| 2 | 40X0624 запросить цену → | левый door support strap |
| 3 | 40X0623 запросить цену → | левый door duplex entrance guide |
| 4 | 40X0621 запросить цену → | Printer left door в сборе handle kit includes: • Printer left door в сборе handle • пружина |
| 5 | 40X0622 под заказ | PC cartridge shutter actuator 7-19 Parts catalog |
| 10 | 40X0729 запросить цену → | Switch (TTM media size switch) |
| 2 | 40X0581 под заказ | Media feed unit в сборе (this comes assembled) |
| 3 | 40X0728 запросить цену → | лоток 4 media guide kit includes: (cid:127) лоток 4 upper media guide (cid:127) лоток 4 lower media guide |
| 4 | 40X0727 запросить цену → | датчик (tray 4 feed-out) |
| 5 | 40X0730 запросить цену → | лоток 4 feed-out sensor cable в сборе |
| 6 | 40X0724 запросить цену → | лоток 4 media transport в сборе 7-21 Parts catalog |

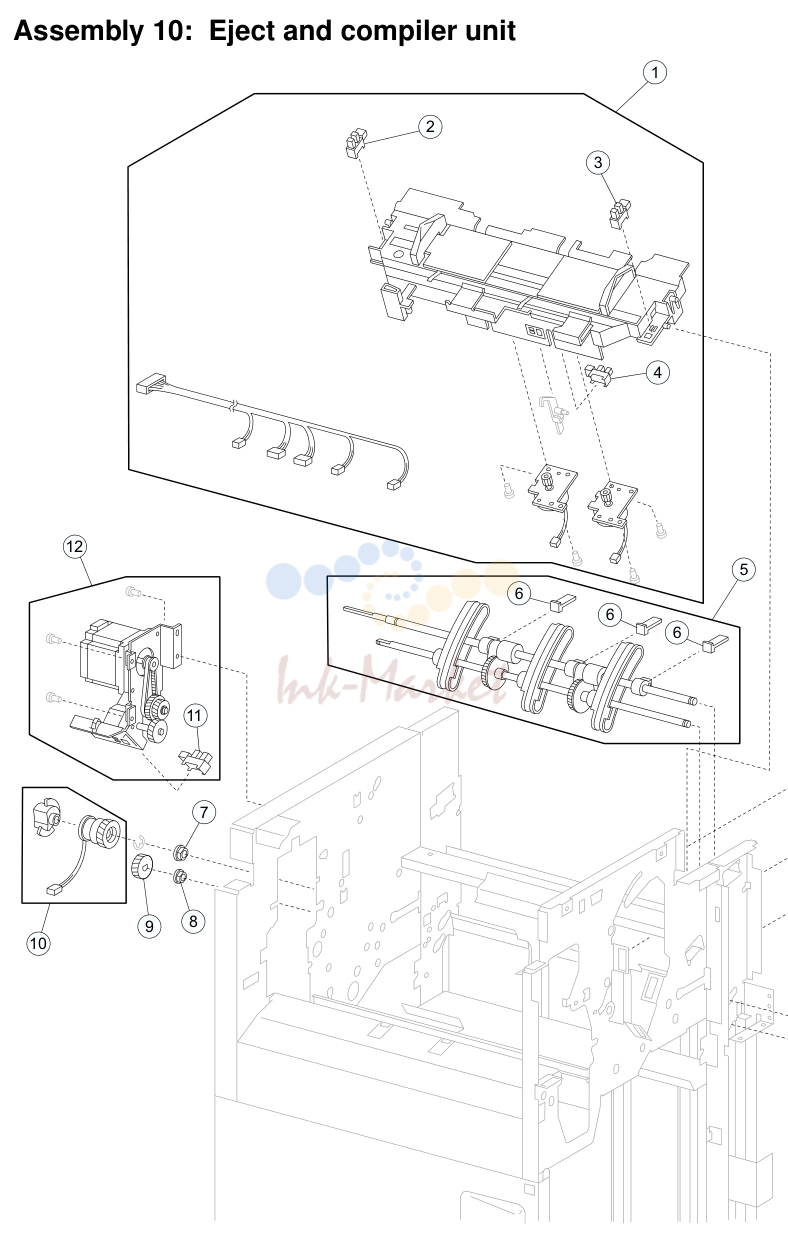

| 10 | 40X0883 запросить цену → | compiler unit в сборе (this comes assembled) |
| 2 | 40X0850 запросить цену → | (rear tamper HP) |
| 4 | 40X0825 запросить цену → | (compiler media in) |
| 5 | 40X0886 запросить цену → | eject shaft в сборе |
| 6 | 40X0887 запросить цену → | paddle |
| 7 | 40X0888 запросить цену → | mm bushing |
| 8 | 40X0878 запросить цену → | mm bushing |
| 9 | 40X0889 запросить цену → | eject shaft gear 39T |
| 10 | 40X0890 запросить цену → | eject clutch kit includes: (cid:127) Media eject clutch (cid:127) Media eject clutch actuator |
| 12 | 40X0891 запросить цену → | eject motor в сборе 7-19 Parts catalog |

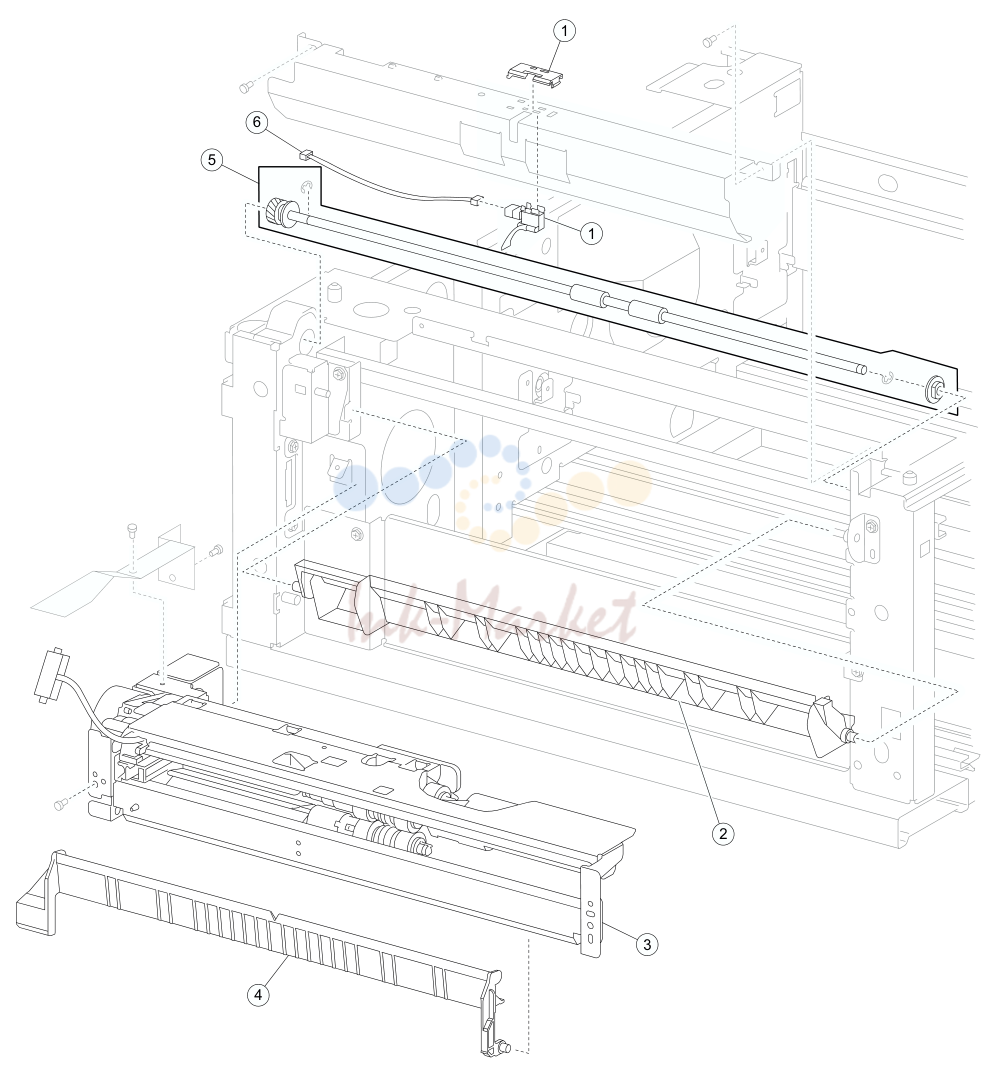

Registration
| № | Артикул | Наименование |
|---|---|---|
| 11 | 40X0629 запросить цену → | Transport clutch в сборе includes: • Bushing 4.5 mm front • Bushing 4.5 mm rear • Shaft • Transport clutch gear 19T • Transport clutch |
| 2 | 40X0628 под заказ | Registration mylar guide в сборе |
| 3 | 40X0625 запросить цену → | Registration roll в сборе |
| 4 | 40X0627 запросить цену → | датчик (registration) |
| 5 | 40X0626 запросить цену → | Registration clutch |
| 6 | 40X0589 запросить цену → | датчик (tray 2 feed-out) |
| 7 | 40X0630 запросить цену → | лоток 2 feed-out sensor guide 7-21 Parts catalog |
| 11 | 40X0692 запросить цену → | датчик (tray 3 feed-out) kit includes: (cid:127) датчик (tray 3 feed-out) (cid:127) датчик protector |
| 2 | 40X0732 запросить цену → | верхний vertical turn guide |
| 3 | 40X0581 под заказ | Media feed unit в сборе (this comes assembled) |
| 4 | 40X0572 запросить цену → | Vertical turn guide |
| 5 | 40X0695 запросить цену → | 2TM/TTM media transport roll в сборе kit includes: (cid:127) 2TM/TTM media transport roll в сборе (cid:127) Bushing 8 mm |
| 6 | 40X0693 запросить цену → | датчик cable kit includes: (cid:127) лоток 3 feed-out sensor cable (cid:127) лоток 4 feed-out sensor cable 7-23 Parts catalog |
| 11 | 40X0892 запросить цену → | (lower media exit) with bracket |
| 2 | 40X0893 запросить цену → | (lower media exit) |
| 3 | 40X0894 запросить цену → | eliminator brush |
| 4 | 40X0895 запросить цену → | media exit roll в сборе |
| 5 | 40X0896 запросить цену → | paddle shaft kit includes: (this comes assembled) (cid:127) Main paddle shaft в сборе (cid:127) Main paddle shaft drive pulley 17T |
| 6 | 40X0888 запросить цену → | mm bushing |
| 7 | 40X0900 запросить цену → | paddle drive pulley/gear 44/20T |
| 8 | 40X0899 запросить цену → | paddle idler gear kit includes: (cid:127) Main paddle idler gear 23TR (cid:127) Main paddle idler gear 23TL |
| 9 | 40X0898 запросить цену → | exit roll pulley kit includes: (cid:127) нижний exit roll drive pulley 20T (cid:127) Idler pulley 20T |
| 10 | 40X0913 запросить цену → | mm ball bearing |
| 11 | 40X0897 запросить цену → | idler pulley 7-21 Parts catalog |
Printhead, cartridge guides, and fans
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0639 запросить цену → | Toner add motor в сборе |
| 2 | 40X0640 запросить цену → | печь cooling fan |
| 3 | 40X0636 запросить цену → | датчик (RFID toner cartridge) |
| 4 | 40X0641 запросить цену → | Printhead в сборе |
| 5 | 40X0631 запросить цену → | PC cartridge stop |
| 6 | 40X1390 запросить цену → | Switch (PC cartridge interlock) kit includes: • Backup spring • Switch (PC cartridge interlock) |
| 7 | 40X1389 запросить цену → | PC cartridge interlock switch screw |
| 8 | 40X0633 запросить цену → | датчик (hum & temp) |
| 9 | 40X0634 запросить цену → | PC cartridge guide в сборе |
| 10 | 40X0635 запросить цену → | Laser opening guide |
| 12 | 40X0643 запросить цену → | PC cartridge cooling fan |
| 13 | 40X0638 запросить цену → | Toner cartridge guide в сборе includes: • Toner cartridge guide в сборе • PC cartridge cooling fan duct |
| 14 | 40X0637 запросить цену → | Multi connector cable в сборе 1 7-23 Parts catalog |
| 1 | 40X0581 под заказ | Media feed unit в сборе (this comes assembled) |
| 2 | 40X0582 запросить цену → | Media feed lift motor |
| 3 | 40X0585 запросить цену → | Media feed drive gear kit includes: (cid:127) Media feed unit drive gear 13T (cid:127) Media feed unit drive gear 28/21T (cid:127) Media feed unit drive gear 29T (cid:127) Media feed unit drive gear 27T (cid:127) 2mm washer (2) |
| 4 | 40X0880 запросить цену → | 6 mm bushing |
| 5 | 40X0967 запросить цену → | Media tray lift one-way clutch/gear includes: (cid:127) Media tray lift one-way clutch (cid:127) Media tray lift one-way gear |
| 6 | 40X0968 запросить цену → | Media tray lift one-way shaft |
| 7 | 40X0583 запросить цену → | лоток lift coupling kit includes: (cid:127) лоток lift coupling (cid:127) лоток lift coupling gear 31T (cid:127) пружина |
| 8 | 40X0590 запросить цену → | Pick roll в сборе spring |
| 9 | 40X0593 запросить цену → | Separation roll friction clutch kit includes: (cid:127) Separation roll one-way friction clutch (cid:127) Separation roll spacer |
| 10 | 40X0594 под заказ | подача unit roll kit includes: (cid:127) подача roll (cid:127) Pick roll (cid:127) Separation roll |
| 11 | 40X0970 под заказ | Pick roll drive gear |
| 12 | 40X0969 запросить цену → | Pick roll idler gear |
| 13 | 40X0591 запросить цену → | подача roll one-way clutch kit includes: (cid:127) подача roll one-way clutch (cid:127) подача roll one-way gear 22T |
| 14 | 40X0952 запросить цену → | 6 mm bushing |
| 15 | 40X0586 запросить цену → | Media feed unit front guide kit includes: (cid:127) Media feed unit front guide (cid:127) Media feed unit front guide rail |
| 16 | 40X0587 запросить цену → | Media out actuator |
| 17 | 40X0588 под заказ | датчик (media out) |
| 19 | 40X0589 запросить цену → | датчик (pre-feed) 7-25 Parts catalog |

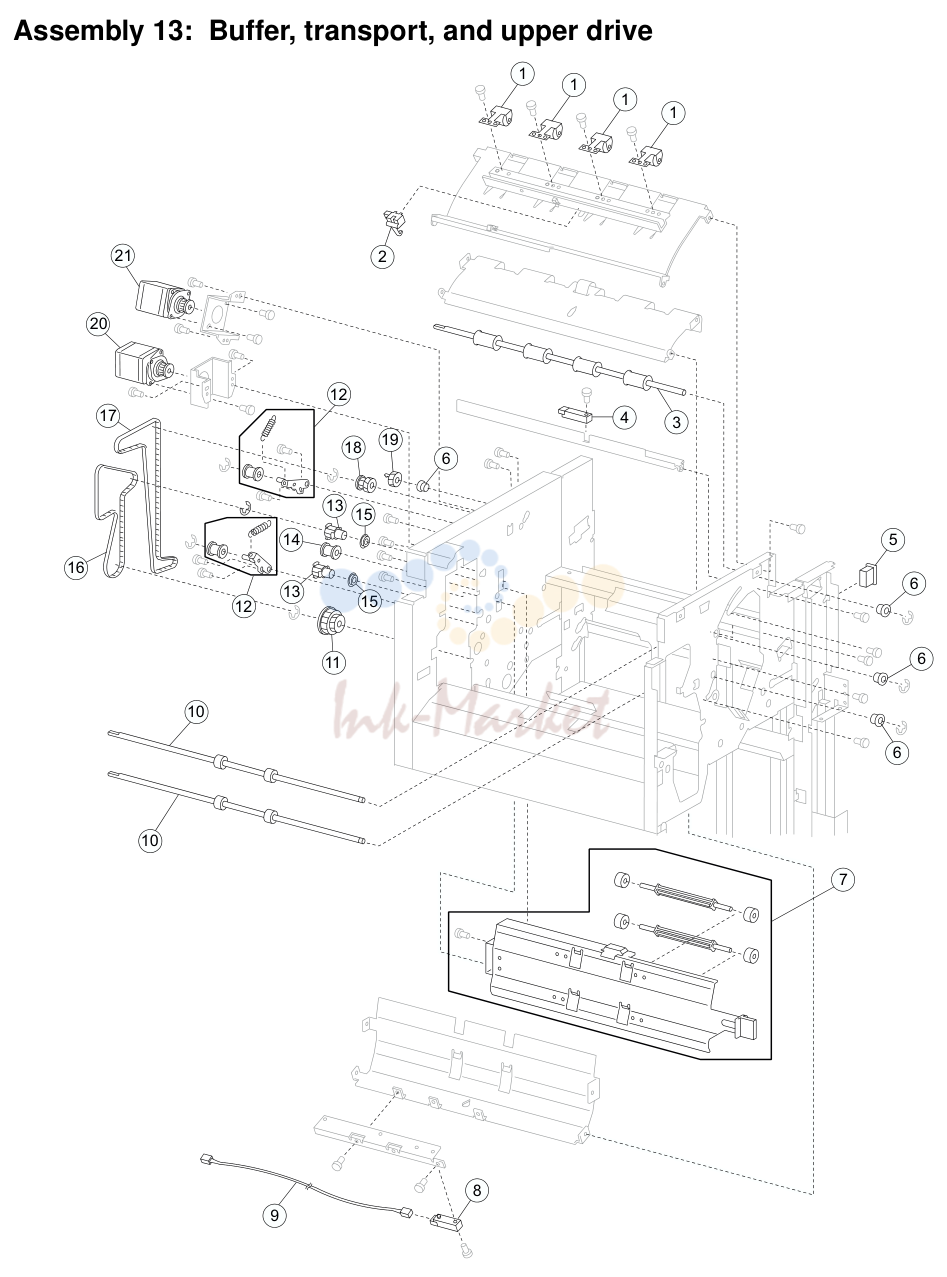

| 12 | 40X0901 запросить цену → | pinch guide в сборе (this comes assembled) |
| 2 | 40X0902 запросить цену → | diverter gate |
| 3 | 40X0903 запросить цену → | diverter gate |
| 4 | 40X0824 запросить цену → | catch |
| 5 | 40X0888 запросить цену → | mm bushing |
| 6 | 40X0904 запросить цену → | upper guide в сборе |
| 7 | 40X0893 запросить цену → | (buffer path) |
| 8 | 40X0905 запросить цену → | roll в сборе |
| 9 | 40X0906 запросить цену → | pinch guide в сборе (this comes assembled) |
| 10 | 40X0909 запросить цену → | entrance roll в сборе |
| 11 | 40X0907 запросить цену → | entrance pinch guide в сборе (this comes assembled) |
| 12 | 40X0908 запросить цену → | (finisher media entrance) |
| 13 | 40X0910 запросить цену → | motor (entrance/paddle) |
| 14 | 40X0912 запросить цену → | tensioner pulley kit includes: (cid:127) ремень idler pulley (cid:127) пружина (cid:127) ремень tensioner bracket |
| 15 | 40X0897 запросить цену → | idler pulley |
| 16 | 40X0911 запросить цену → | entrance/paddle, 31.6 cm |
| 17 | 40X0879 запросить цену → | paddle/entrance drive gear 23T |
| 18 | 40X0914 запросить цену → | entrance roll drive pulley 20T |
| 19 | 40X0913 запросить цену → | mm ball bearing |
| 20 | 40X0915 запросить цену → | roll drive gear 46T |
| 21 | 40X0916 запросить цену → | diverter solenoid kit includes: (cid:127) Media diverter solenoid (cid:127) Media diverter solenoid link |
| 22 | 40X0917 под заказ | diverter solenoid kit includes: (cid:127) Buffer diverter solenoid (cid:127) Buffer diverter solenoid link 7-23 Parts catalog |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0588 под заказ | датчик (fuser exit) |
| 2 | 40X0645 запросить цену → | печь exit actuator kit includes: • Shaft • печь exit actuator • пружина • кронштейн |
| 3 | 40X0647 запросить цену → | печь в сборе 110V (this comes assembled) |
| 3 | 40X0648 под заказ | печь в сборе 220V (this comes assembled) |
| 3 | 40X0646 запросить цену → | печь в сборе 100V (this comes assembled) 7-25 Parts catalog |
| 13 | 40X0733 запросить цену → | 2TM/TTM left door в сборе (this comes assembled) |
| 2 | 40X0696 запросить цену → | 2TM/TTM left door pinch в сборе (this comes assembled) |
| 3 | 40X0697 запросить цену → | 2TM/TTM left door support strap |
| 4 | 40X0610 запросить цену → | Switch (2TM/TTM left door interlock) 7-27 Parts catalog |
| 13 | 40X0918 под заказ | media exit pinch roll в сборе |
| 2 | 40X0893 запросить цену → | (upper media exit) |
| 3 | 40X0919 запросить цену → | media exit roll в сборе |
| 4 | 40X0908 запросить цену → | (upper media bin full) |
| 5 | 40X0824 запросить цену → | catch |
| 6 | 40X0888 запросить цену → | mm bushing |
| 7 | 40X0920 запросить цену → | pinch guide в сборе (this comes assembled) |
| 8 | 40X0921 запросить цену → | (diverter gate) |
| 9 | 40X0922 запросить цену → | gate sensor cable lower в сборе |
| 10 | 40X0923 запросить цену → | media transport roll в сборе |
| 11 | 40X0924 запросить цену → | roll drive pulley/gear 53/23T |
| 12 | 40X0912 запросить цену → | tensioner bracket kit includes: (cid:127) ремень idler pulley (cid:127) пружина (cid:127) ремень tensioner bracket |
| 13 | 40X0925 запросить цену → | media transport roll drive pulley 20T |
| 14 | 40X0897 запросить цену → | idler pulley |
| 15 | 40X0913 запросить цену → | mm ball bearing |
| 16 | 40X0928 запросить цену → | (buffer transport) 19.8 cm |
| 17 | 40X0929 запросить цену → | (exit) 27.7 cm |
| 18 | 40X0926 запросить цену → | media exit roll drive pulley/gear, 20T/20T |
| 19 | 40X0927 запросить цену → | media exit roll drive gear 20T |
| 20 | 40X0910 запросить цену → | motor (buffer/transport) |
Standard Exit 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0649 запросить цену → | Exit 1 media shift в сборе (this comes assembled) |
| 2 | 40X0655 запросить цену → | Standard exit 1 top cover |
| 3 | 40X0657 запросить цену → | Bin full actuator kit includes: • Standard bin 1 full shaft • Standard bin 1 full actuator • выход guide |
| 4 | 40X0650 запросить цену → | Exit 1 sensor cable в сборе |
| 5 | 40X0651 запросить цену → | Media shift motor |
| 6 | 40X0653 запросить цену → | Exit 1 media shift gear |
| 7 | 40X0588 под заказ | датчик (standard bin full exit 1) |
| 9 | 40X0654 запросить цену → | Media diverter gate kit includes: • Media diverter gate • пружина |
| 10 | 40X1391 запросить цену → | Exit 1 static eliminator |
| 11 | 40X1392 запросить цену → | Exit 1 media exit guide kit includes: • Exit 1 media guide • Exit 1 media guide pad 7-27 Parts catalog |

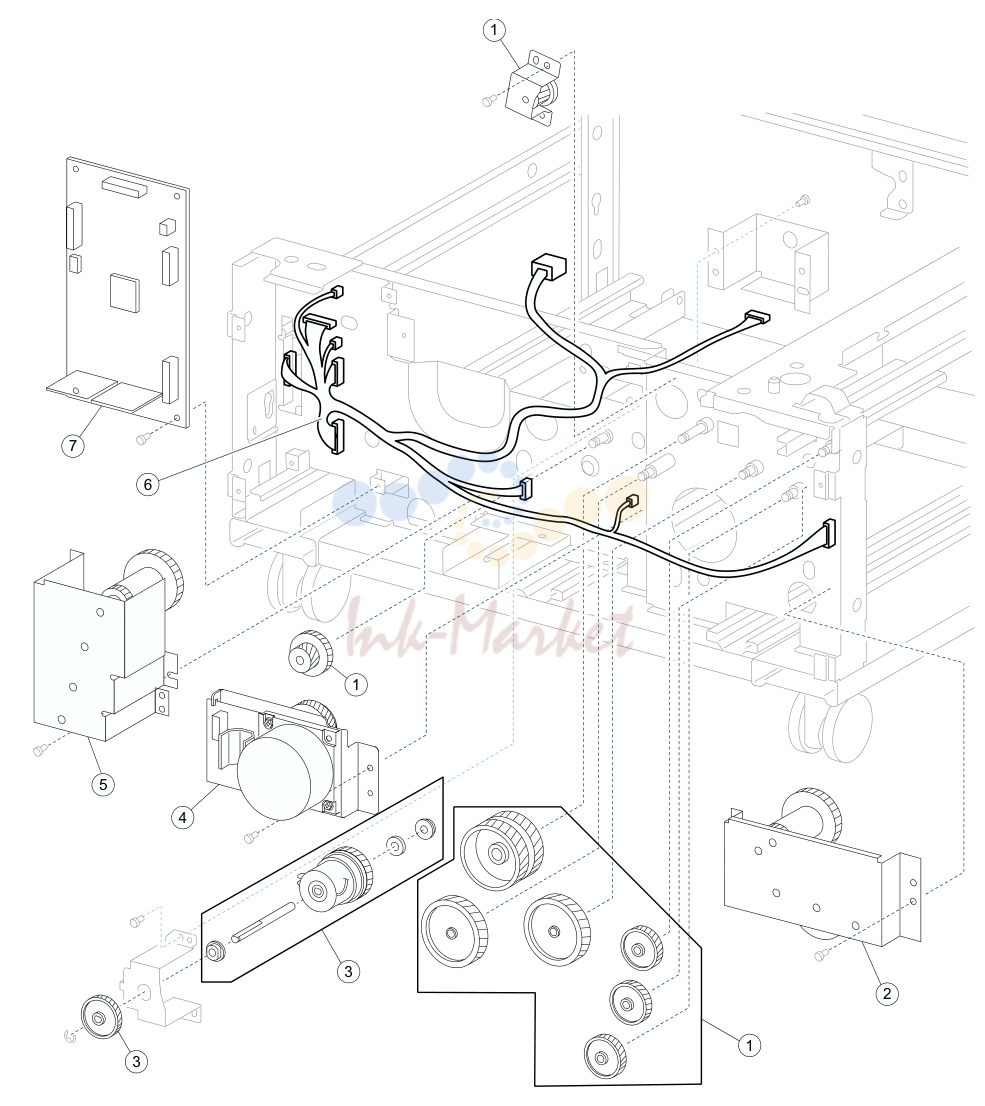

| 14 | 40X0736 запросить цену → | TTM drive gear kit includes: (cid:127) TTM drive gear 22/40T (cid:127) TTM drive gear 37T (2) (cid:127) TTM drive gear 32T (cid:127) TTM drive шестерня 60T (2) (cid:127) TTM drive gear 60T (cid:127) TTM drive gear bracket в сборе |
| 2 | 40X0734 запросить цену → | лоток 3 lift gear в сборе |
| 3 | 40X0699 запросить цену → | 2TM/TTM clutch kit includes: (cid:127) 2TM/TTM clutch в сборе (cid:127) Shaft (cid:127) Bushing 8 mm (cid:127) Clutch gear 38T (cid:127) Bushing 8 mm (cid:127) Washer |
| 4 | 40X0700 запросить цену → | 2TM/TTM drive motor |
| 5 | 40X0735 запросить цену → | лоток 4 lift gear в сборе |
| 6 | 40X0737 запросить цену → | TTM main cable в сборе |
| 7 | 40X0698 запросить цену → | 2TM/TTM controller card в сборе 7-29 Parts catalog |
| 14 | 40X0931 запросить цену → | unit interface card в сборе |
| 2 | 40X0932 запросить цену → | unit connect cable в сборе |
| 3 | 40X0933 запросить цену → | unit interface card cable в сборе |
| 4 | 40X0934 запросить цену → | controller card в сборе |
| 5 | 40X0935 запросить цену → | power cord в сборе |
| 6 | 40X0936 запросить цену → | LVPS card в сборе 7-27 Parts catalog |
Dual unit drive motor
| № | Артикул | Наименование |
|---|---|---|
| 15 | 40X0660 запросить цену → | Dual drive motor в сборе |
| 2 | 40X0659 запросить цену → | Exit 1 drive belt |
| 3 | 40X0661 запросить цену → | привод belt flange |
| 4 | 40X0658 запросить цену → | MPF & transport roll idler gear kit includes: • Transport roll idler gear 28T • MPF idler gear 18T • Flange • Transport/MPF idler gear 21/21T 7-29 Parts catalog |
| 15 | 40X0738 запросить цену → | верхняя крышка |
| 2 | 40X0745 запросить цену → | HCF docking bracket kit (cid:127) HCF docking bracket (cid:127) HCF docking bracket screw (2) |
| 3 | 40X0746 запросить цену → | Inner front cover |
| 4 | 40X0740 запросить цену → | Docking latch kit includes: (cid:127) Docking latch (cid:127) пружина |
| 5 | 40X0739 запросить цену → | датчик (HCF media tray set) |
| 6 | 40X0741 запросить цену → | Caster |
| 7 | 40X0742 запросить цену → | левая крышка |
| 10 | 40X0743 запросить цену → | задняя крышка 7-31 Parts catalog |
| 15 | 40X0942 запросить цену → | media sensor exit cable в сборе |
| 2 | 40X0940 запросить цену → | media entrance sensor cable в сборе |
| 3 | 40X0941 запросить цену → | path sensor cable в сборе |
| 4 | 40X0937 запросить цену → | sensor cable в сборе |
| 5 | 40X0946 запросить цену → | cable в сборе |
| 6 | 40X0892 запросить цену → | (lower media exit) в сборе (cid:127) датчик (lower media exit) (cid:127) нижний media exit sensor cable в сборе (cid:127) кронштейн |
| 7 | 40X0943 запросить цену → | media bin full sensor cable в сборе 7-29 Parts catalog |
Полный список запчастей доступен по запросу.
комментарии
