Lexmark W820 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

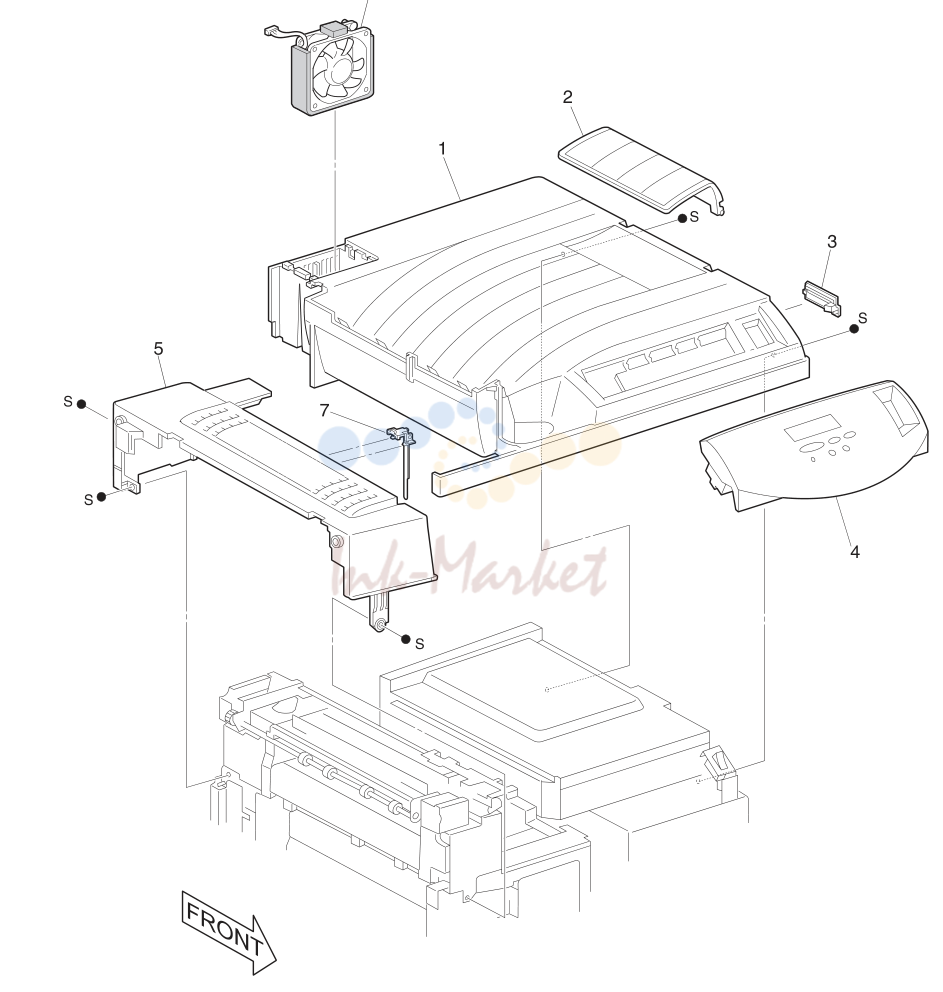

Top крышка в сборе

Top крышка в сборе

№АртикулНаименование
112G4000 запросить цену →PRINTER, TOP
12G4001 запросить цену →PAPER
12G4002 запросить цену →CONNECTOR
12G4003 запросить цену →в сборе
12G4004 запросить цену →FUSER
12G4005 запросить цену →
12G4186 запросить цену →ASM, PAPER 7-3 Parts Catalog
112G4181 запросить цену →ASM, ENVELOPE 7-3 Parts Catalog
112G4232 запросить цену →Top 7-3 Parts Catalog

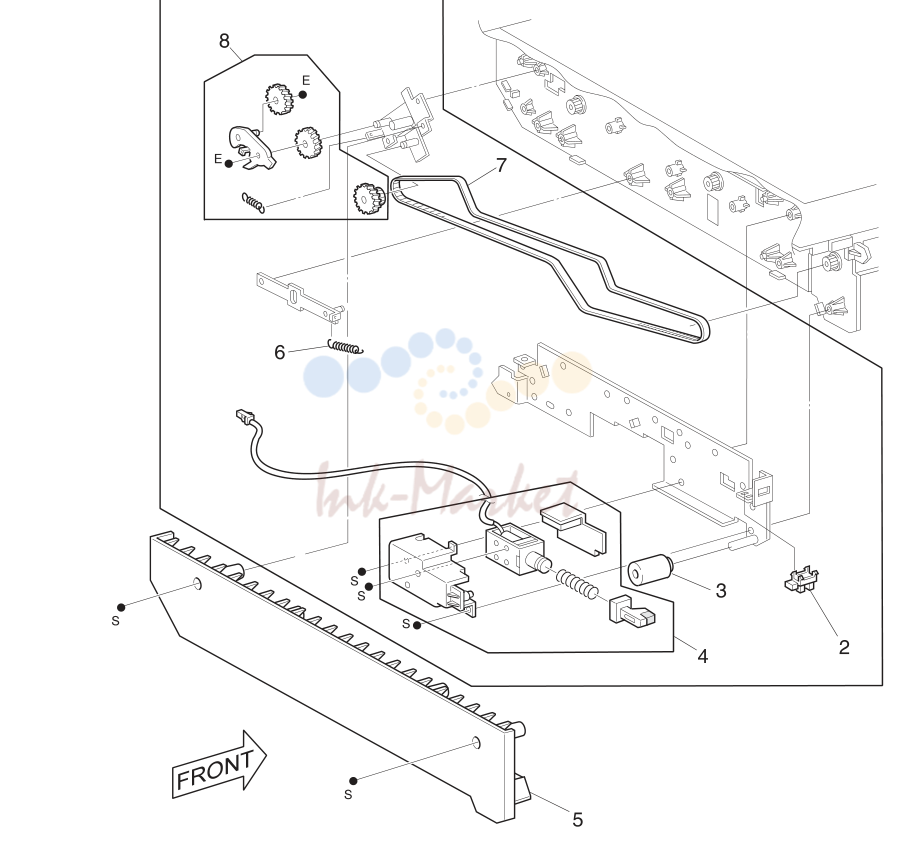

передний крышка

передний крышка

№АртикулНаименование
112G4009 запросить цену →AIR
12G4012 запросить цену →2 MOUNTING
12G4008 запросить цену →PRINTER INNER FRONT
12G4006 запросить цену →PRINTER, FRONT
12G4007 запросить цену →COVER
12G4011 запросить цену →COVER SUPPORT
12G4010 запросить цену →INTERLOCK в сборе 7-5 Parts Catalog

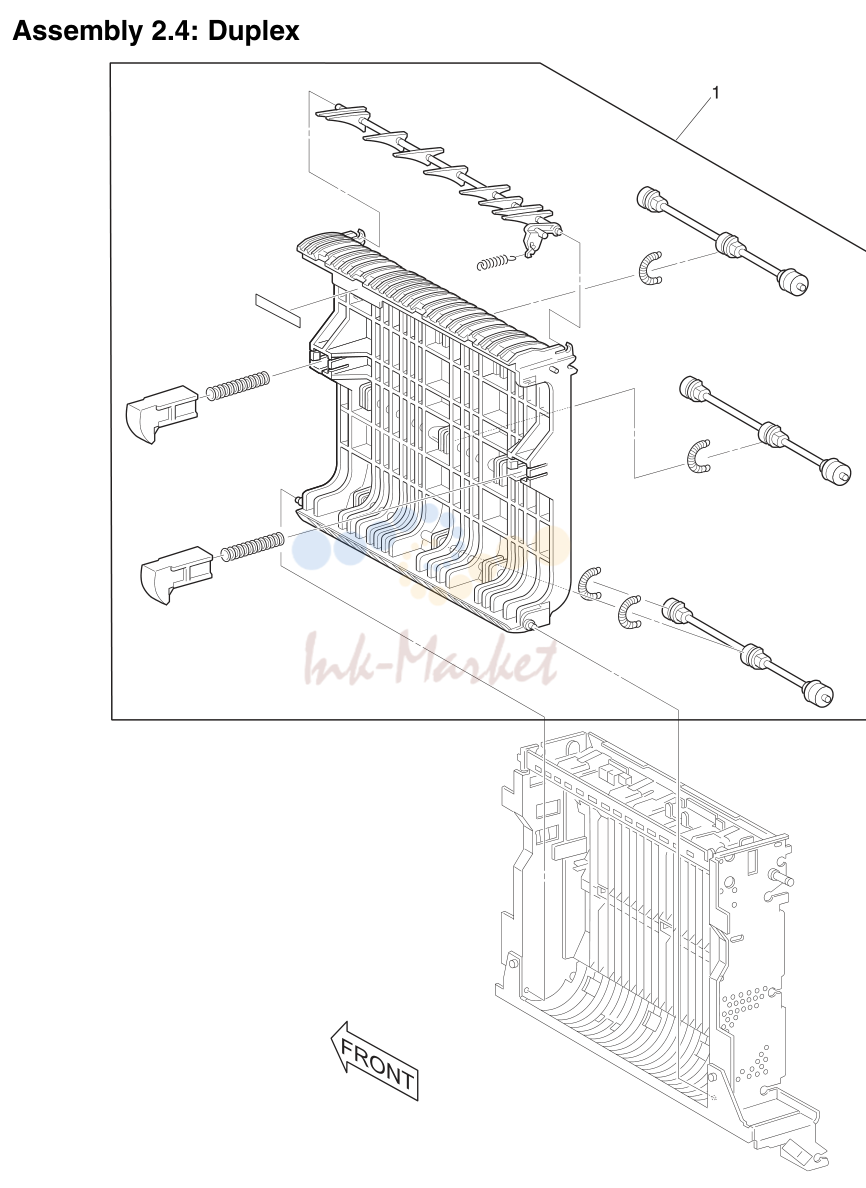

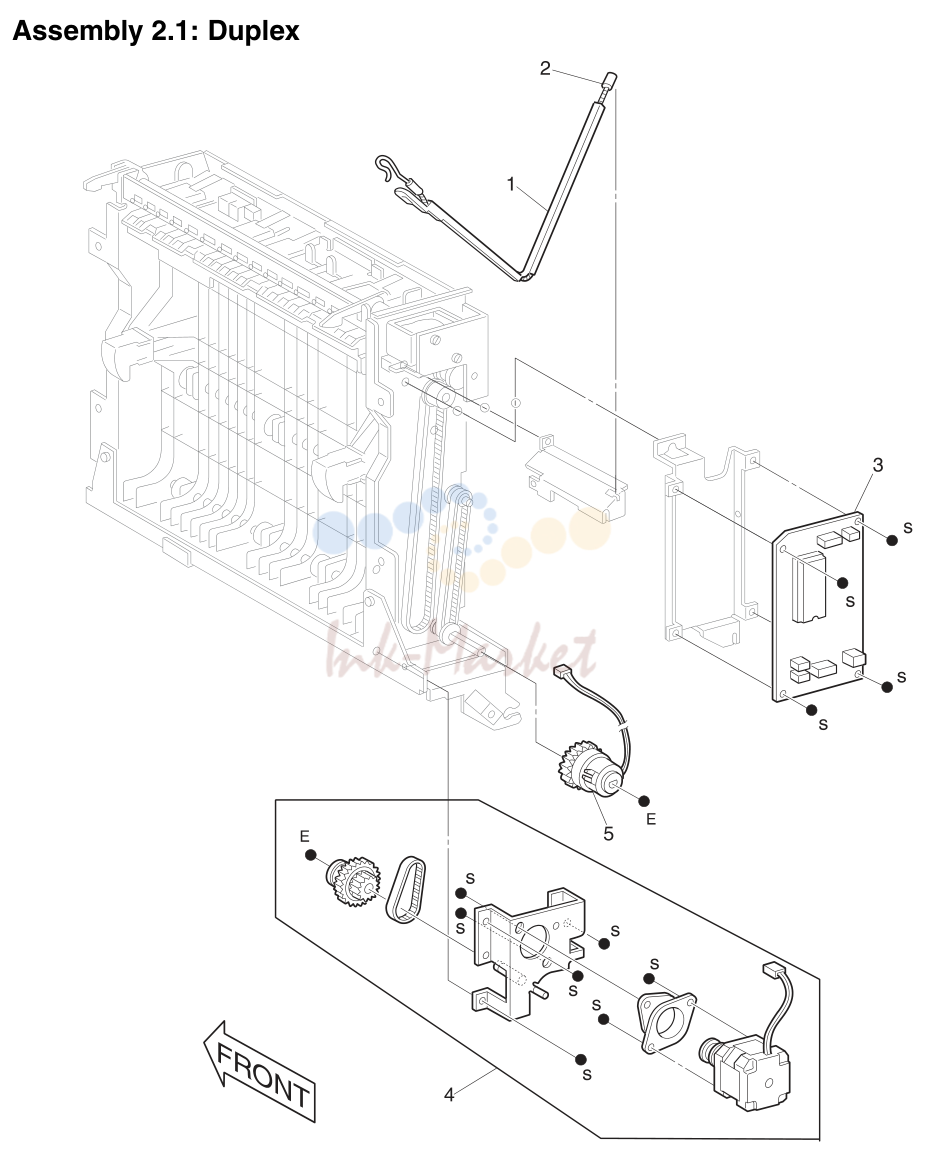

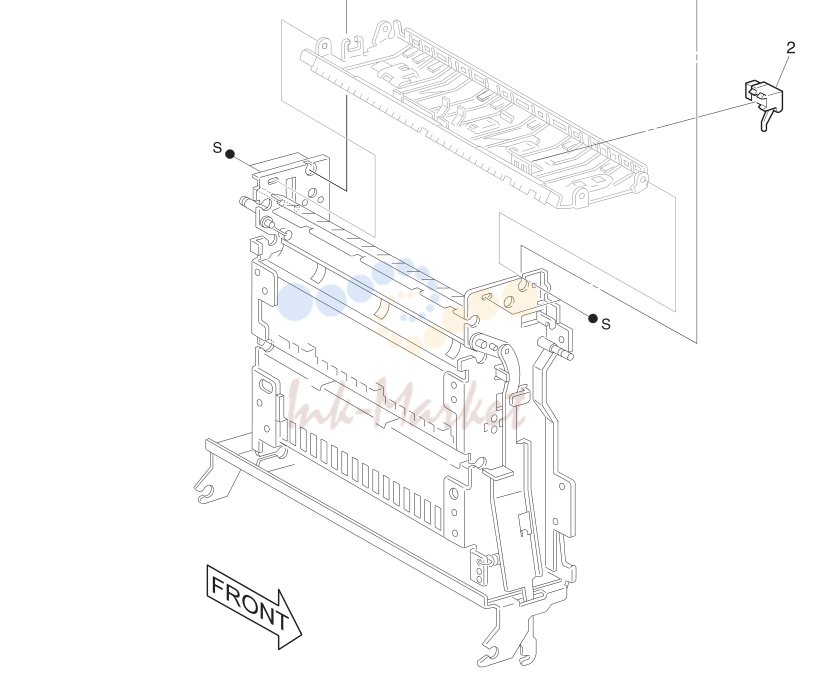

112G4152 запросить цену →DUPLEX
212G4153 запросить цену →DUPLEX R
312G4154 запросить цену →DUPLEX F
412G4155 запросить цену →DUPLEX в сборе
512G4156 запросить цену →ASM, DUPLEX
612G4158 запросить цену →DUPLEX TRAY 7-5 Parts Catalog
212G4239 запросить цену →в сборе
212G4237 запросить цену →Transport
312G4236 запросить цену →Transport
412G4241 запросить цену →
512G4233 запросить цену →задний
612G4235 запросить цену →Tension
712G4234 запросить цену →
812G4240 запросить цену →
912G4238 запросить цену →Transport 7-5 Parts Catalog

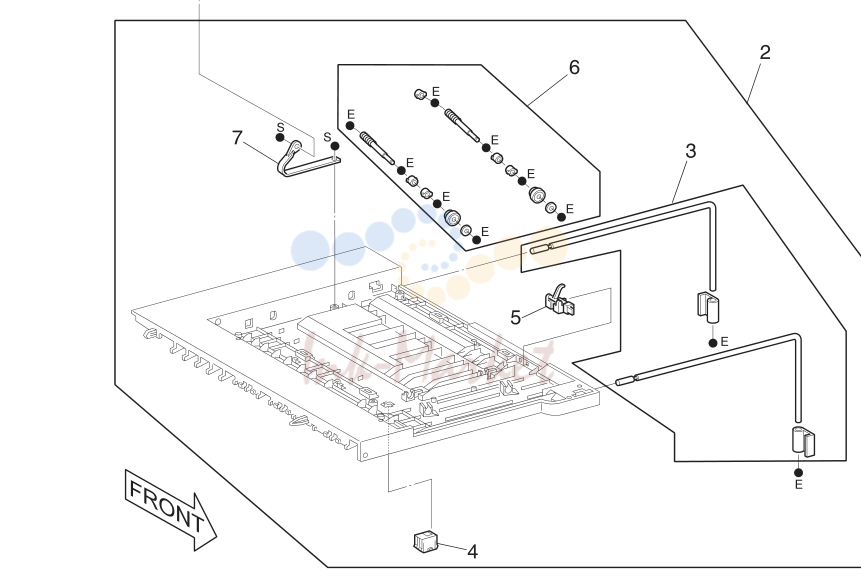

задний, левый, and правый крышки

задний, левый, and правый крышки

№АртикулНаименование
112G4013 запросить цену →PRINTER INNER LH
12G4015 запросить цену →ASM, PRINTER REAR UPPER
12G4016 запросить цену →PRINTER, REAR LOWER
12G4014 запросить цену →PRINTER RH 7-7 Parts Catalog

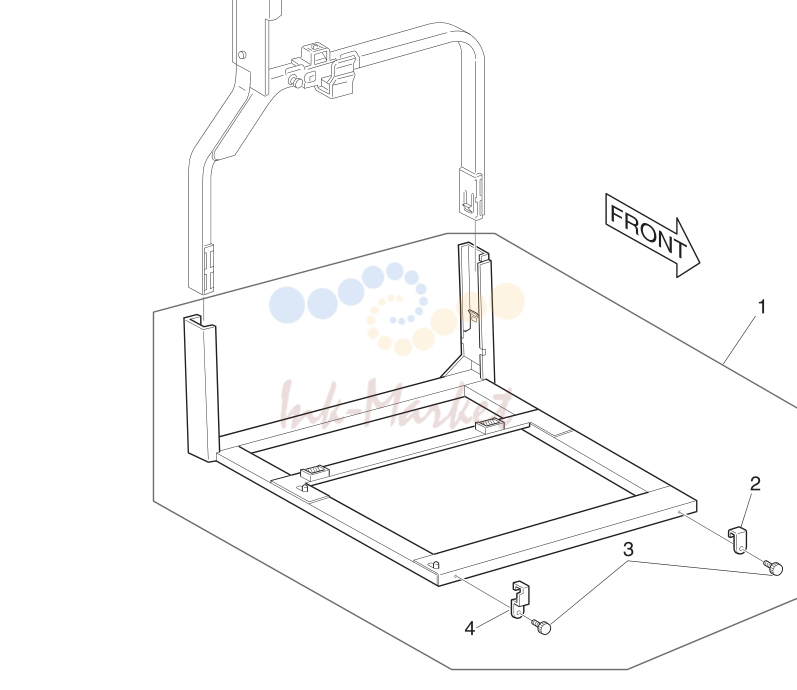

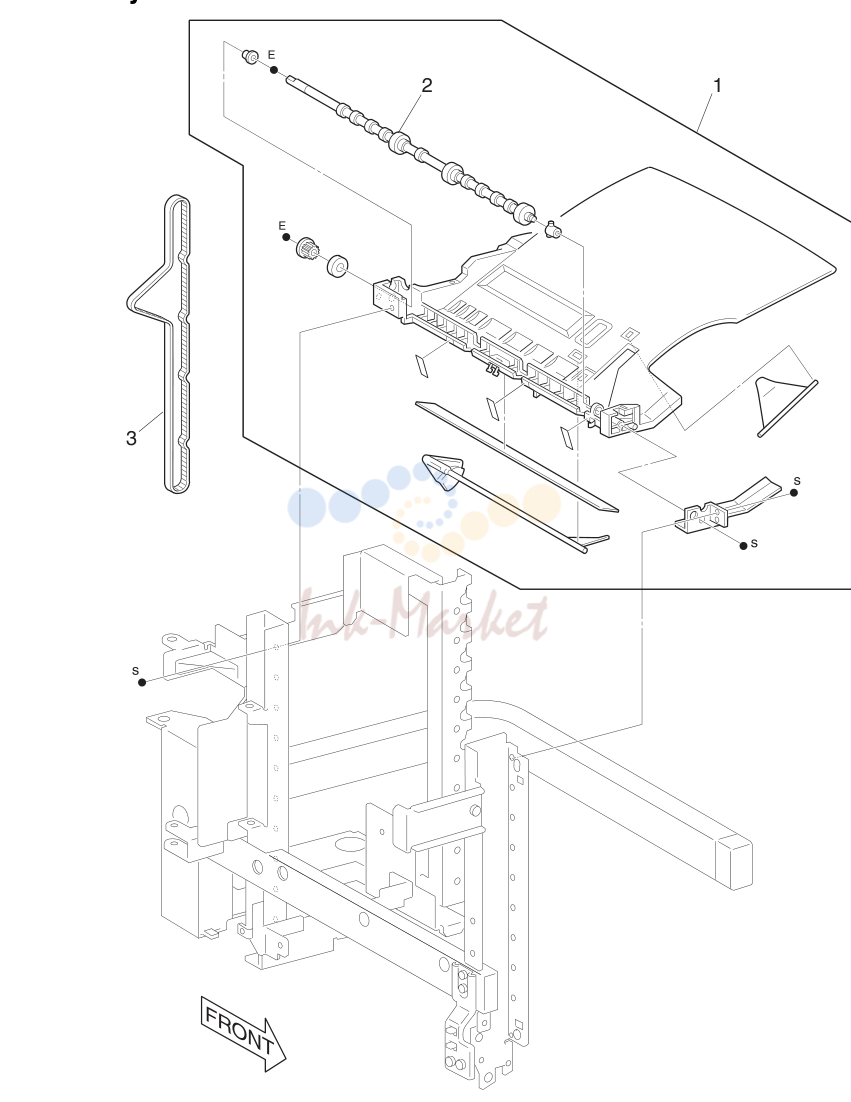

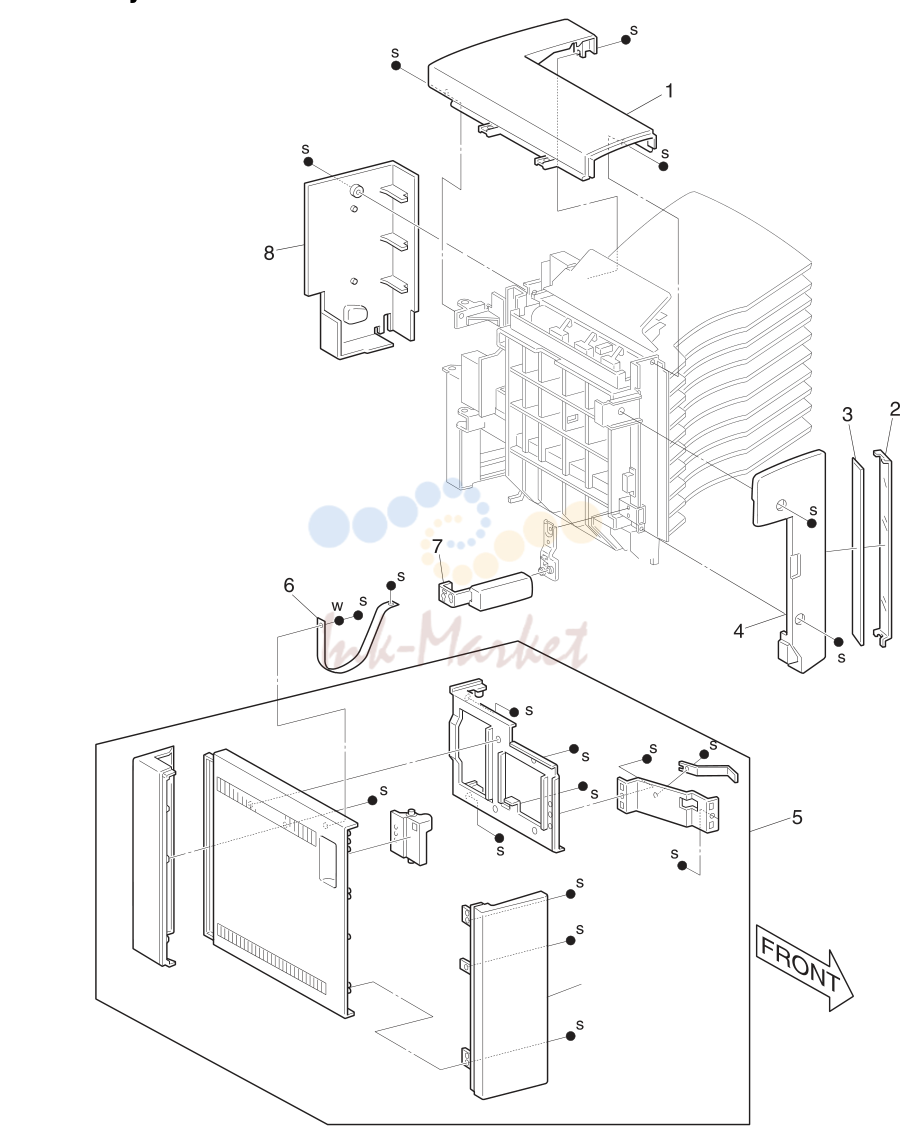

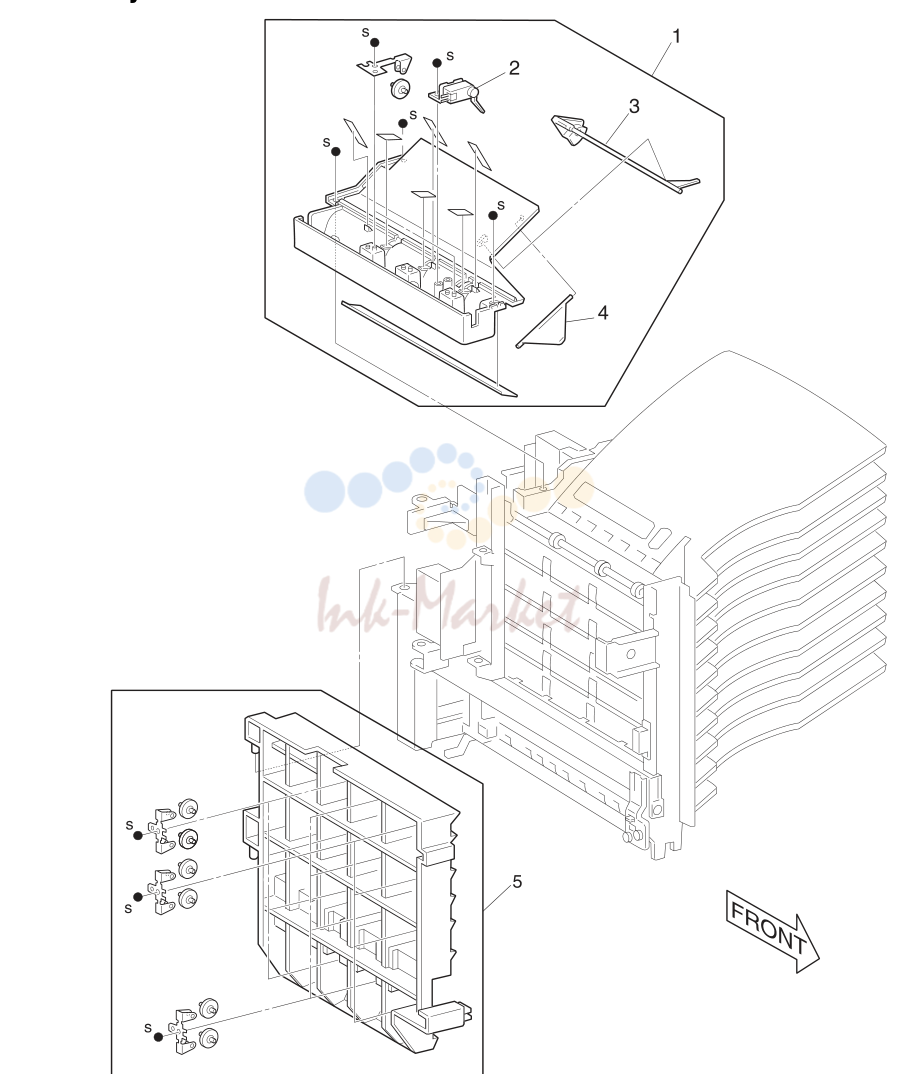

112G4188 запросить цену →MAILBOX
212G4189 запросить цену →PAPER
312G4190 запросить цену →MAILBOX
412G4191 запросить цену →7-15 Parts Catalog
312G4242 запросить цену →Top
212G4247 запросить цену →в сборе
312G4246 запросить цену →
412G4245 запросить цену →Full
512G4244 запросить цену →Transport
612G4248 запросить цену →ролик
712G4243 запросить цену →крышка 7-7 Parts Catalog

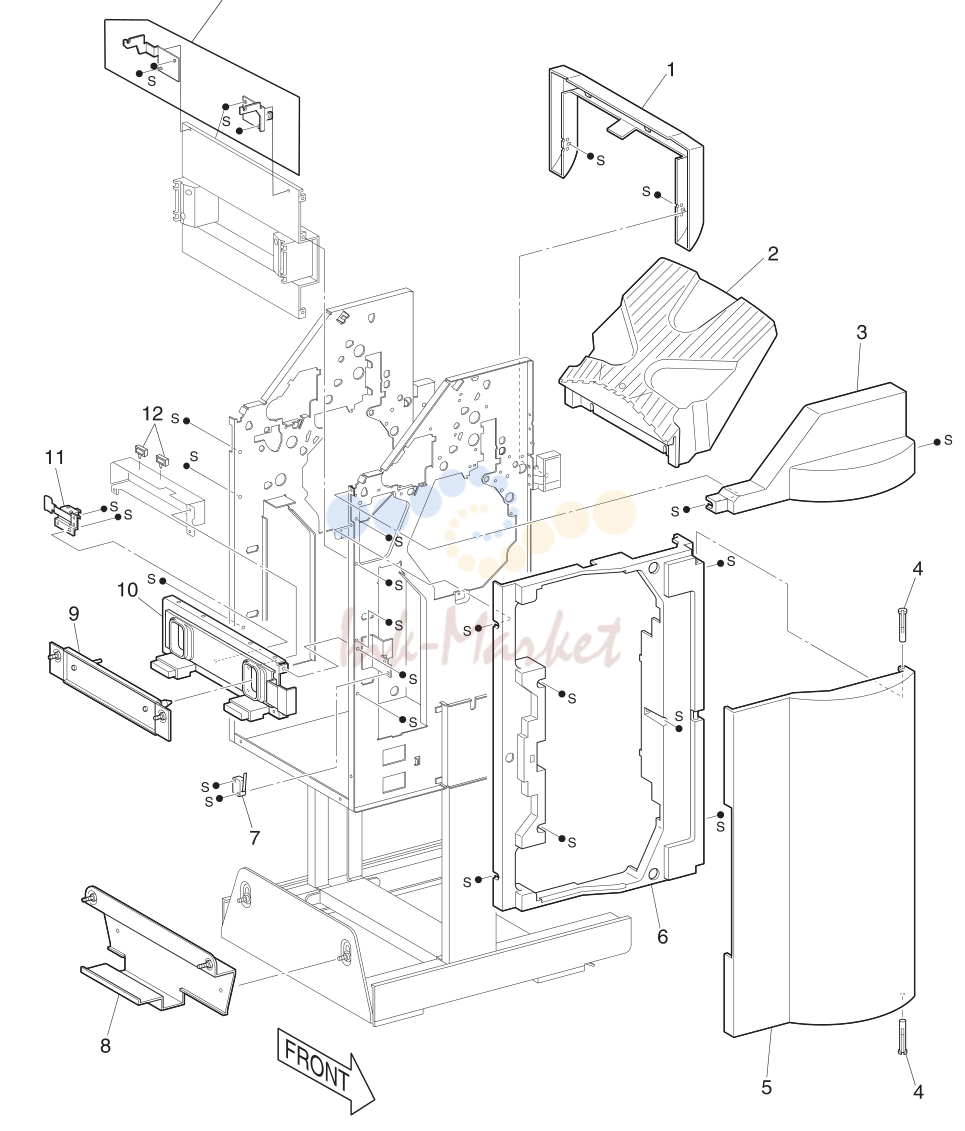

лоток Unit - Paper Stack

лоток Unit - Paper Stack

№АртикулНаименование
112G4017 запросить цену →PAPER
212G4018 запросить цену →TRAY CABLES 7-9 Parts Catalog
112G4118 запросить цену →MOUNTING
212G4110 запросить цену →FRONT BOTTOM
312G4109 запросить цену →LEFT HCF
412G4113 запросить цену →S
512G4117 запросить цену →FOOT
612G4116 запросить цену →ASM, AJUSTER
712G4115 запросить цену →FOOT
812G4114 запросить цену →
912G4112 запросить цену →REAR
1012G4111 запросить цену →RIGHT 7-31 Parts Catalog
412G4249 запросить цену →Jogging
212G4250 запросить цену →
312G4251 запросить цену →Top
412G4260 запросить цену →Stud
512G4252 запросить цену →передний
612G4253 запросить цену →передний Mount
712G4254 запросить цену →крышка
812G4255 запросить цену →в сборе
912G4256 запросить цену →Pin
1012G4257 запросить цену →
1112G4258 запросить цену →в сборе, Docking
1212G4259 запросить цену →Transport H 7-9 Parts Catalog

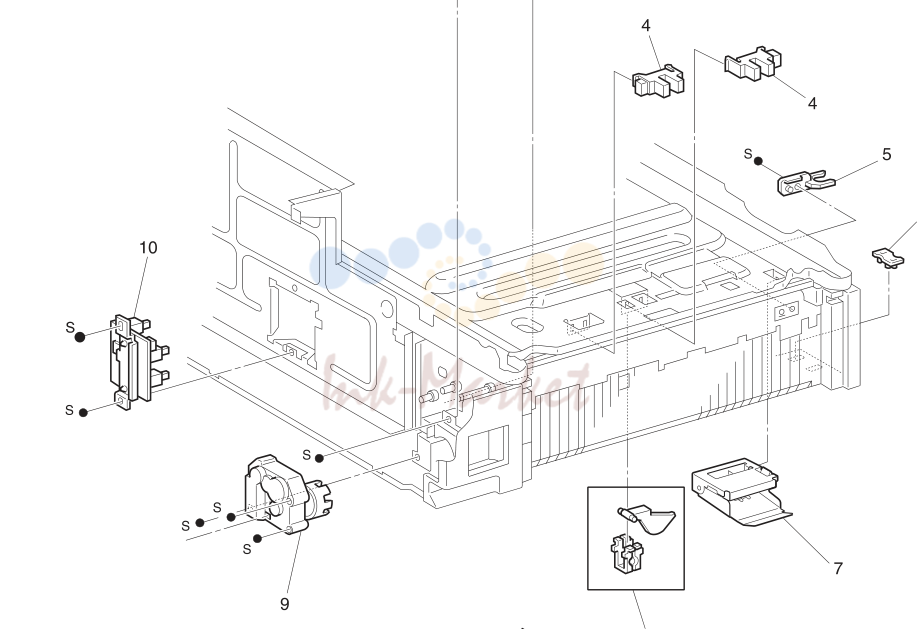

лоток Interface

лоток Interface

№АртикулНаименование
112G4024 запросить цену →TRAY R
12G4027 запросить цену →TORSION
12G4026 запросить цену →TRAY 1
12G4036 запросить цену →TRAY 2
12G4021 запросить цену →PHOTO
12G4023 запросить цену →TRAY F
12G4025 запросить цену →L
12G4022 запросить цену →TRAY 1
12G4035 запросить цену →TRAY 2
12G4028 запросить цену →ACTUATOR
12G4020 запросить цену →ASM, PAPER TRAY
12G4019 запросить цену →ASM, PAPER SIZE 7-11 Parts Catalog
512G4264 запросить цену →Up
212G4261 запросить цену →задний
312G4262 запросить цену →Top задний
412G4263 запросить цену →Top левый 7-11 Parts Catalog

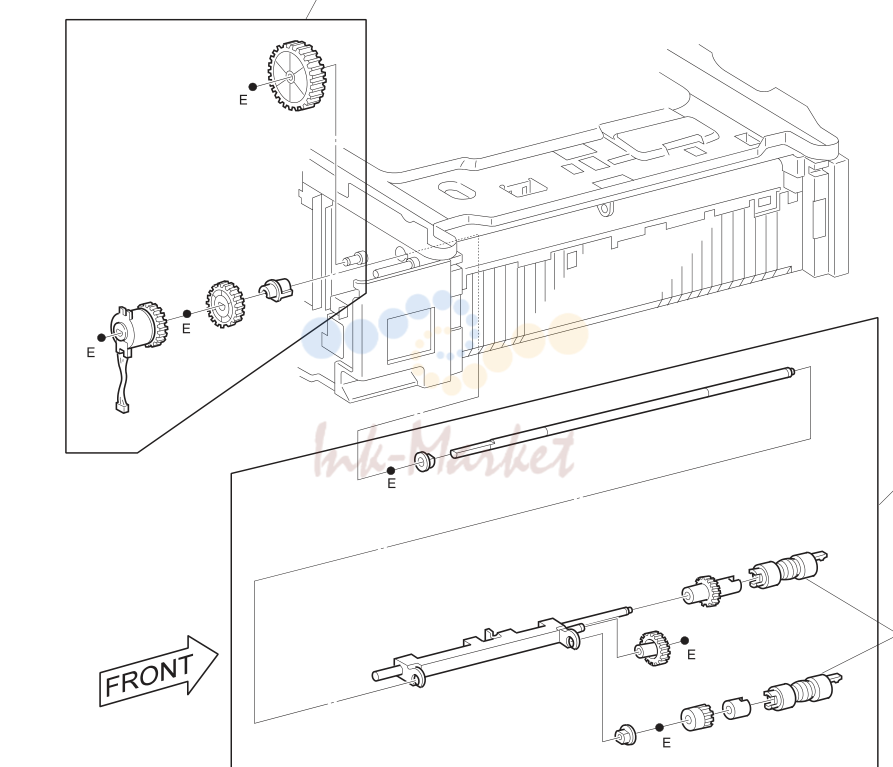

Paper Pick Up

Paper Pick Up

№АртикулНаименование
112G4030 запросить цену →1 CLUTCH
12G4037 запросить цену →2 CLUTCH
12G4029 запросить цену →ASM PAPER
12G4031 запросить цену →ROLL (Qty 6) 7-13 Parts Catalog
612G4267 запросить цену →Top
212G4265 запросить цену →
312G4266 запросить цену →в сборе, Finisher 7-13 Parts Catalog

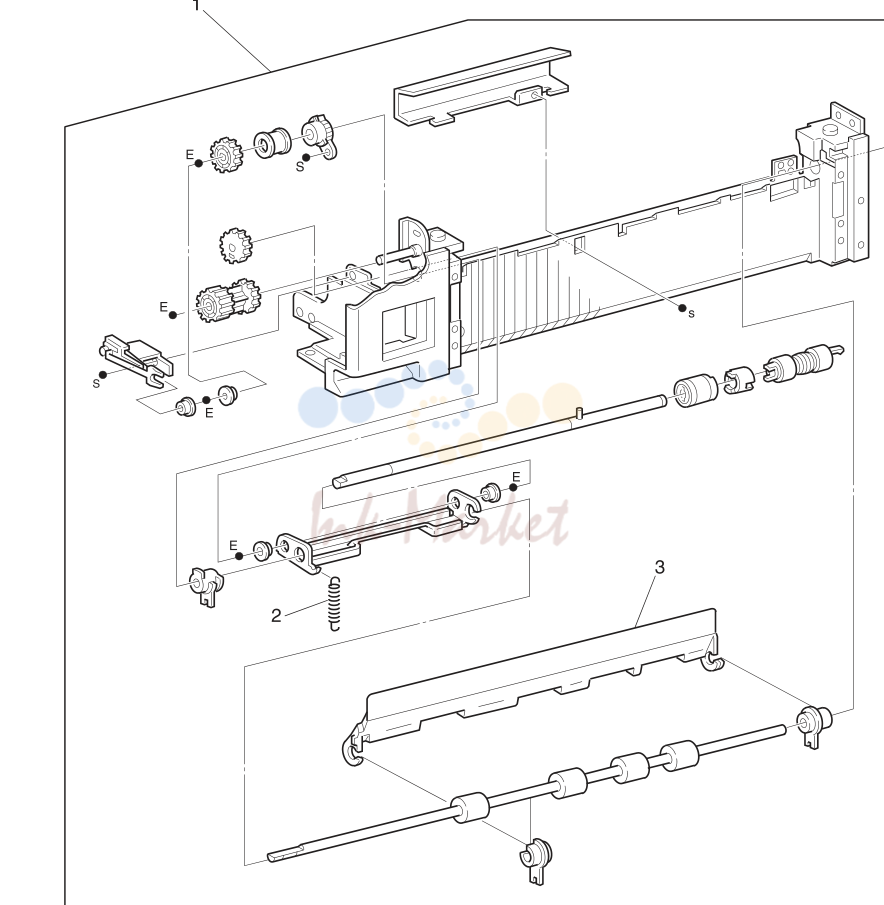

Retard and Take Away - лоток 1

Retard and Take Away - лоток 1

№АртикулНаименование
112G4034 запросить цену →HIGH PAPER RETARD
12G4033 запросить цену →EXTENSION
12G4032 запросить цену →PAPER FEED OUT 7-15 Parts Catalog
712G4270 запросить цену →Exit BM
212G4268 запросить цену →Full Stack
312G4269 запросить цену →Exit 7-15 Parts Catalog

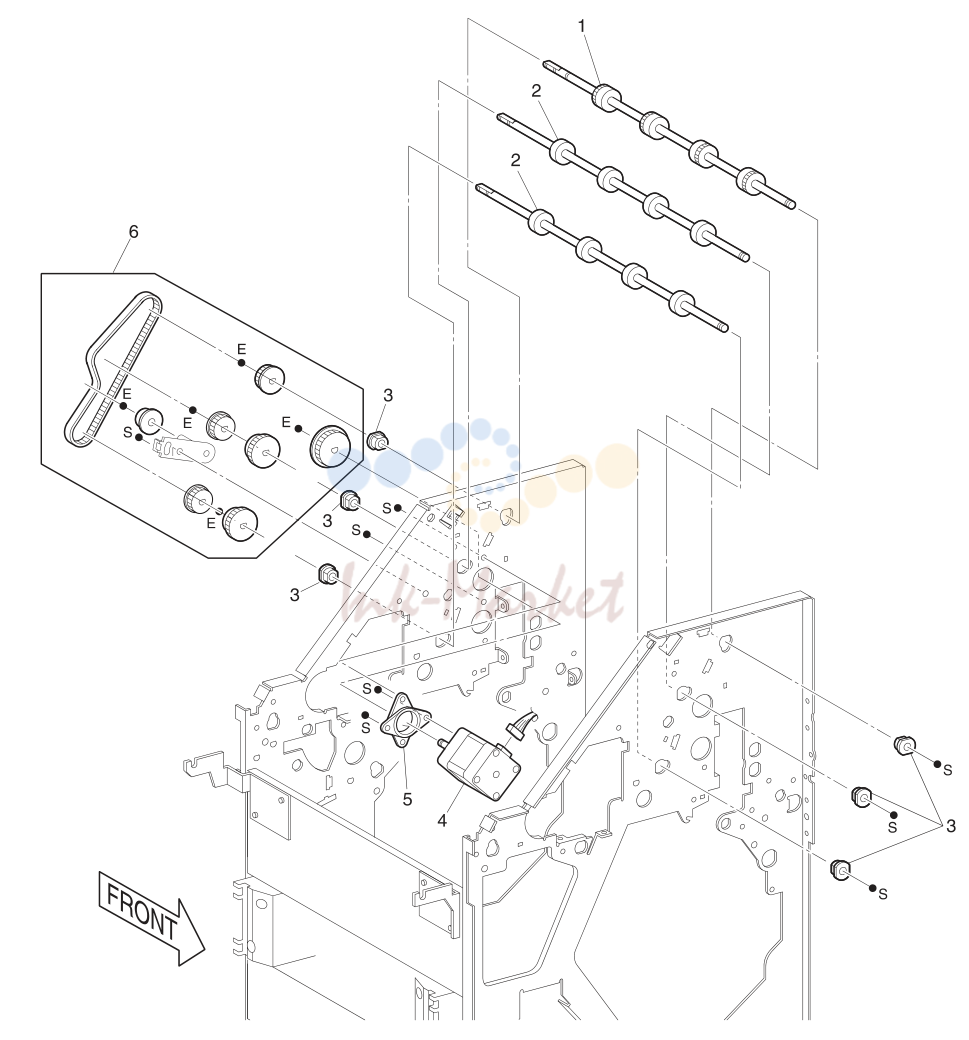

Retard and Take Away - лоток 2

Retard and Take Away - лоток 2

№АртикулНаименование
112G4040 запросить цену →2 EXIT GEAR
12G4039 запросить цену →TRAY 2 PAPER
12G4033 запросить цену →
12G4038 запросить цену →PAPER EXIT 7-17 Parts Catalog
812G4271 запросить цену →
212G4272 запросить цену →
312G4273 запросить цену →
412G4274 запросить цену →Stepping
512G4275 запросить цену →
612G4276 запросить цену →7-17 Parts Catalog

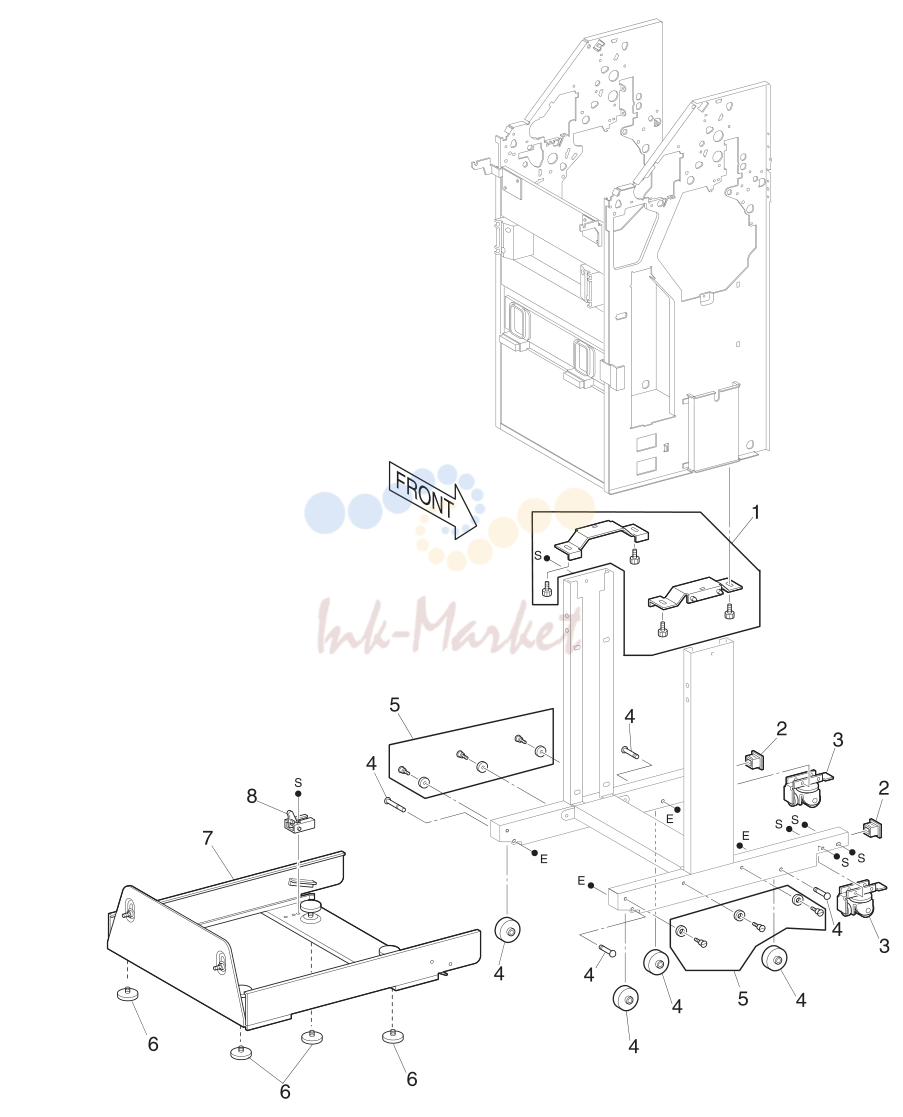

подача привод Transmission

подача привод Transmission

№АртикулНаименование
112G4041 запросить цену →DRIVE REPAIR 7-19 Parts Catalog
912G4281 запросить цену →
212G4277 запросить цену →
312G4278 запросить цену →в сборе
412G4284 запросить цену →L
512G4283 запросить цену →
612G4282 запросить цену →
712G4280 запросить цену →Rail
812G4279 запросить цену →7-19 Parts Catalog

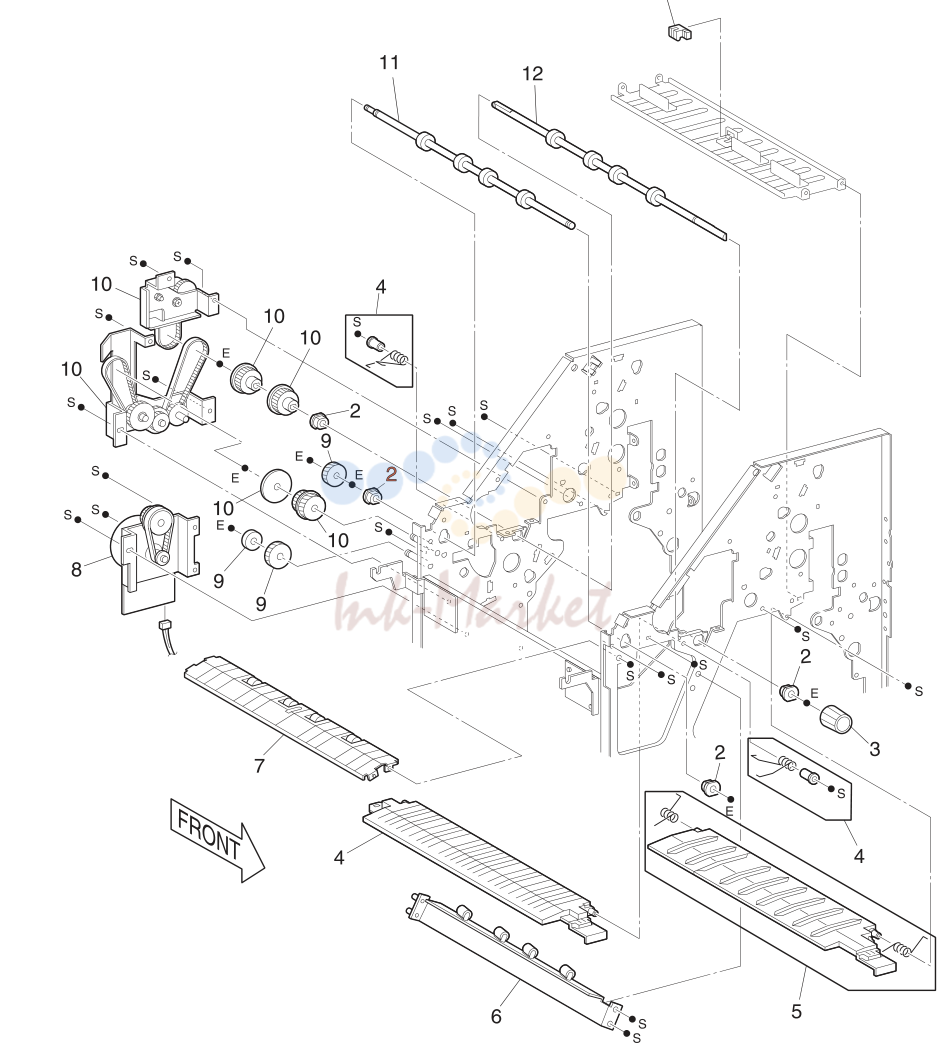

Multi Purpose Feeder and MPF/дуплекс Support

Multi Purpose Feeder and MPF/дуплекс Support

№АртикулНаименование
112G4043 запросить цену →MP FEEDER REAR
12G4042 запросить цену →MP FEEDER FRONT
12G4044 запросить цену →MP FEEDER
12G4046 запросить цену →MP FEEDER
12G4045 запросить цену →MP FEEDER TOP 7-21 Parts Catalog
1012G4285 запросить цену →направляющая
212G4288 запросить цену →направляющая
312G4290 запросить цену →
412G4296 запросить цену →направляющая
512G4295 запросить цену →направляющая
612G4292 запросить цену →
712G4289 запросить цену →In
812G4291 запросить цену →Transport
912G4293 запросить цену →
1012G4294 запросить цену →
1112G4287 запросить цену →
1212G4286 запросить цену →7-21 Parts Catalog

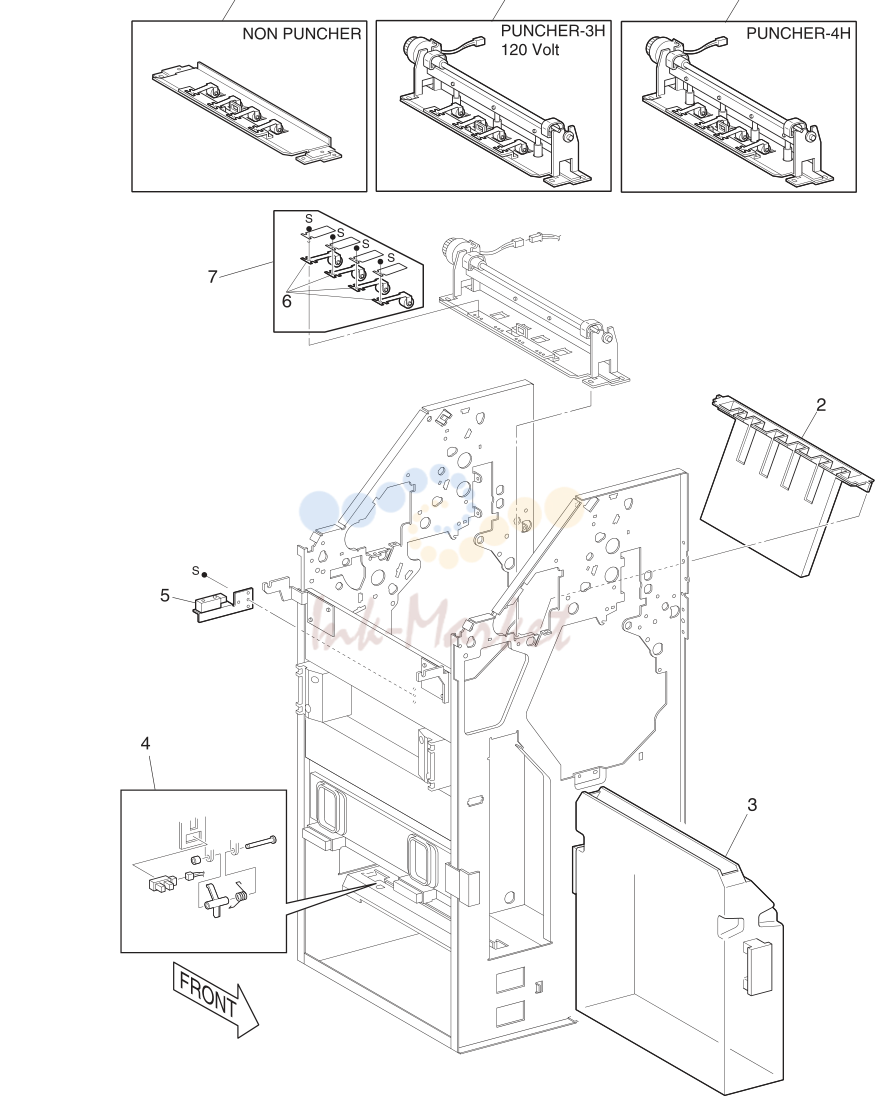

лоток 1 рама and левый крышка

лоток 1 рама and левый крышка

№АртикулНаименование
112G4049 запросить цену →PHOTO
12G4047 запросить цену →ASM, PINCH
12G4048 запросить цену →ASM, PRINTER LOWER LEFT 7-23 Parts Catalog
1112G4297 запросить цену →Non Punch
112G4298 запросить цену →3 Hole
112G4299 запросить цену →4 Hole
212G4301 запросить цену →
312G4302 запросить цену →Paper
412G4305 запросить цену →Bottle
512G4303 запросить цену →в сборе
612G4300 запросить цену →
712G4304 запросить цену →7-23 Parts Catalog

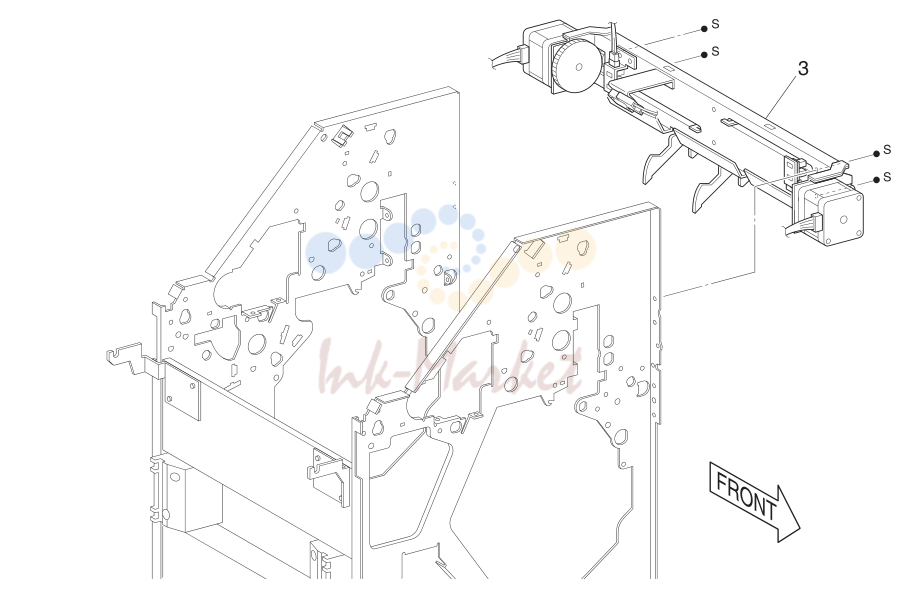

лоток 2 рама and левый крышка

лоток 2 рама and левый крышка

№АртикулНаименование
112G4053 запросить цену →INTERLOCK
12G4049 запросить цену →
12G4054 запросить цену →CAP
12G4050 запросить цену →ASM, PRINTER LEFT
12G4051 запросить цену →COVER RH
12G4052 запросить цену →COVER LH 7-25 Parts Catalog
1212G4307 запросить цену →Paper
212G4309 запросить цену →Jogging
312G4308 запросить цену →в сборе
412G4306 запросить цену →Jogging 7-25 Parts Catalog

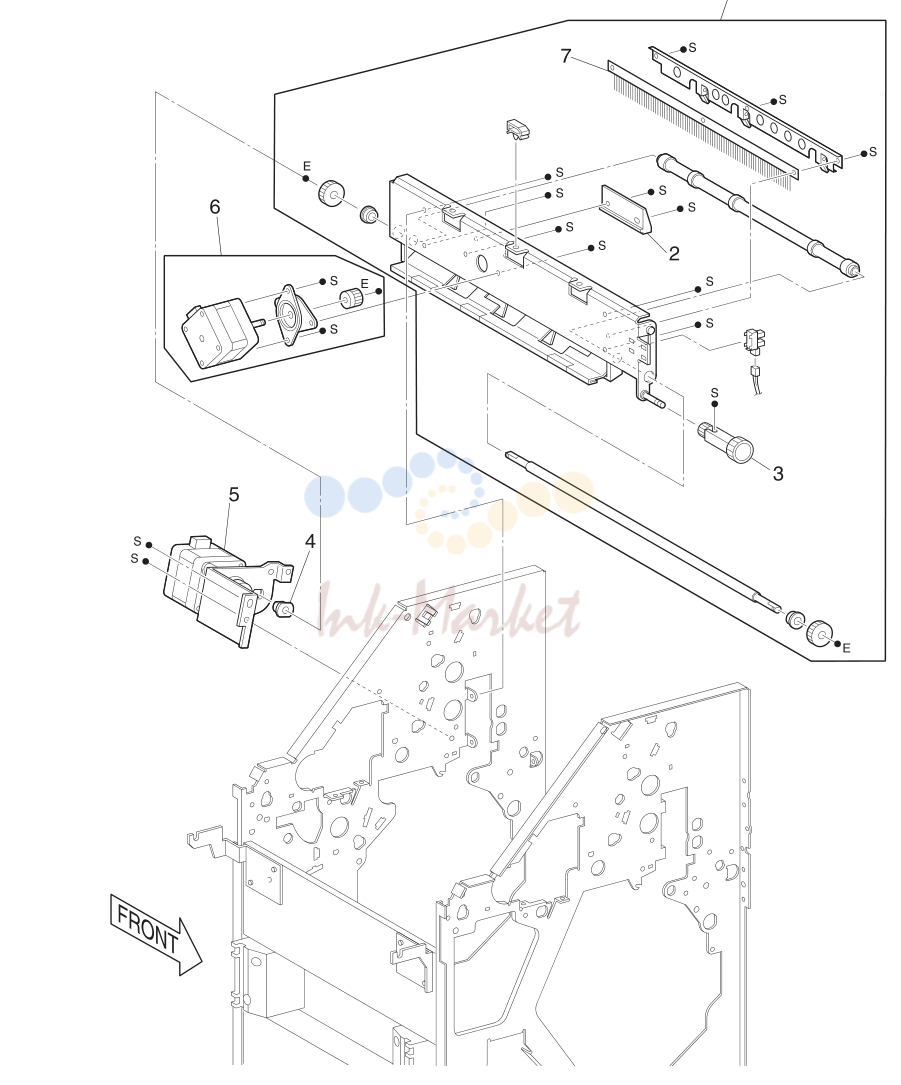

Registration

Registration

№АртикулНаименование
112G4057 запросить цену →REGISTRATION
12G4049 запросить цену →
12G4059 запросить цену →
12G4056 запросить цену →ASM, REGISTRATION
12G4055 запросить цену →ASM, REGISTRATION
12G4058 запросить цену →REGISTRATION 7-27 Parts Catalog
1312G4315 запросить цену →в сборе
212G4313 запросить цену →
312G4312 запросить цену →в сборе
412G4311 запросить цену →Shift в сборе
512G4310 запросить цену →MP2
612G4316 запросить цену →Shift Kit
712G4314 запросить цену →7-27 Parts Catalog

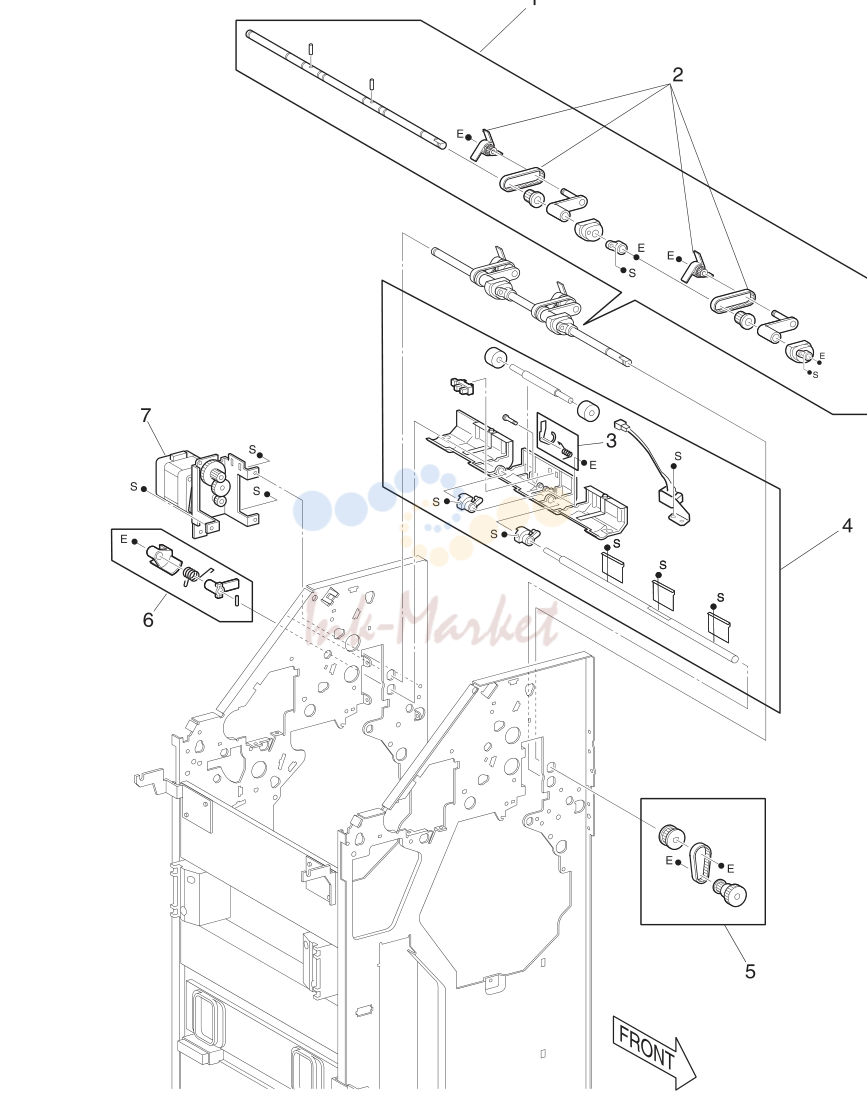

левый верхний крышка в сборе

левый верхний крышка в сборе

№АртикулНаименование
112G4060 запросить цену →ASM, PRINTER UPPER LEFT 7-29 Parts Catalog
1412G4318 запросить цену →Paddle
212G4321 запросить цену →в сборе
312G4319 запросить цену →Actuator
412G4320 запросить цену →Compiler направляющая
512G4322 запросить цену →
612G4323 запросить цену →
712G4317 запросить цену →MP4 7-29 Parts Catalog

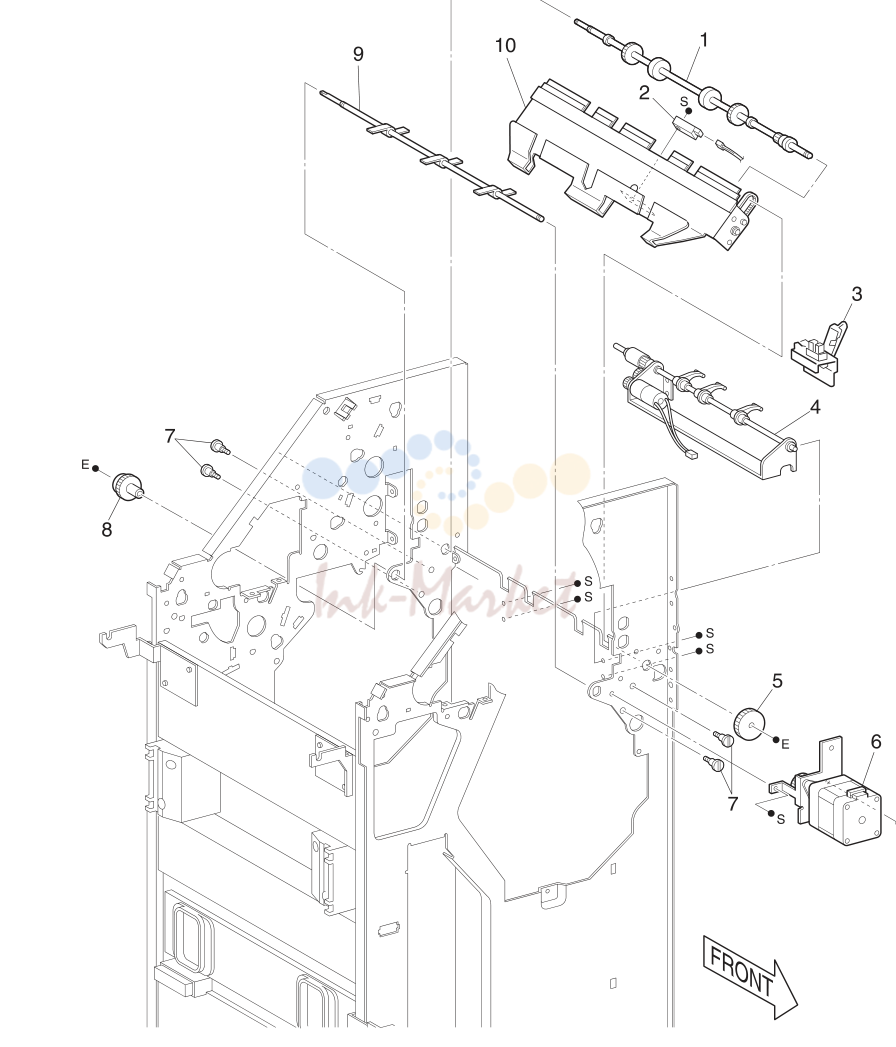

Printhead в сборе

Printhead в сборе

№АртикулНаименование
112G4061 запросить цену →7-31 Parts Catalog
1512G4327 запросить цену →
212G4331 запросить цену →No Paper Stapler
312G4332 запросить цену →нижний лоток
412G4330 запросить цену →
512G4324 запросить цену →
612G4328 запросить цену →Stacker
712G4333 запросить цену →в сборе
812G4329 запросить цену →Stacker
912G4325 запросить цену →в сборе
1012G4326 запросить цену →в сборе 7-31 Parts Catalog

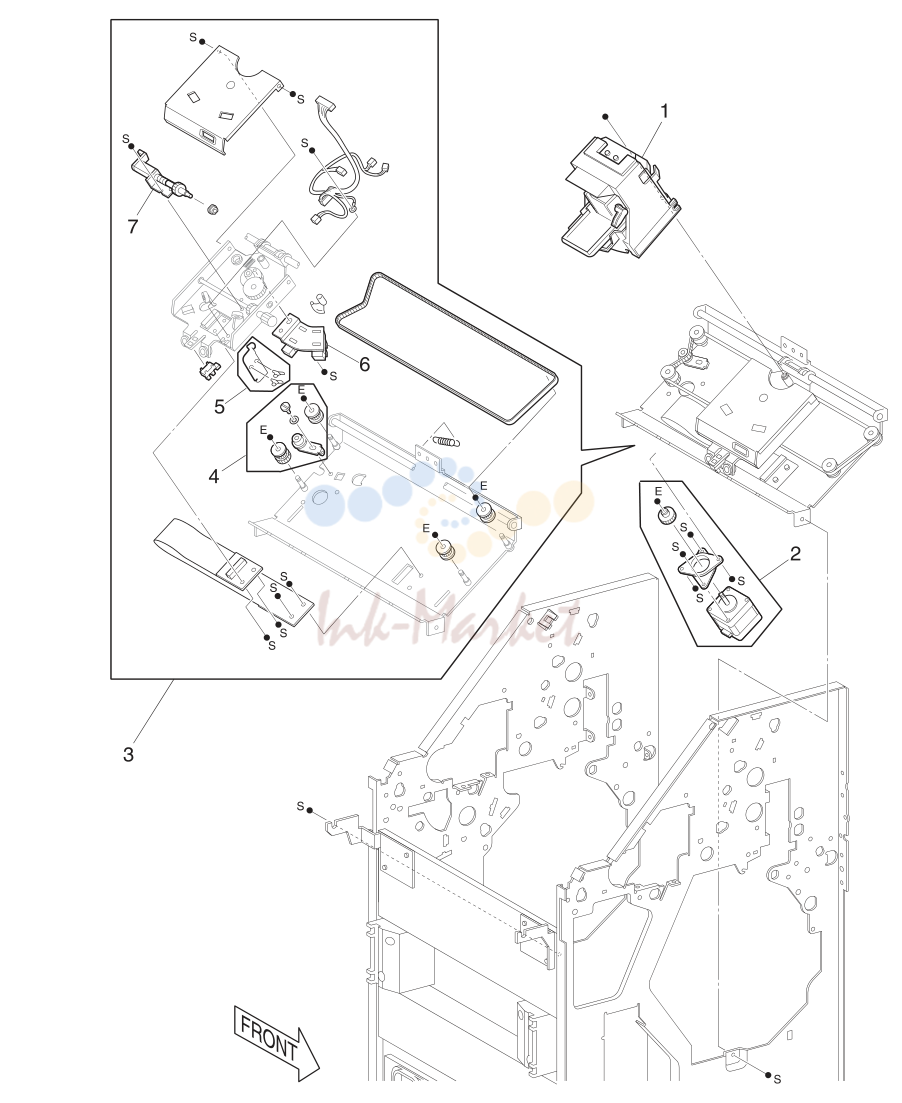

Xerography and Development

Xerography and Development

№АртикулНаименование
112G4069 запросить цену →ASM, INTERLOCK
12G4071 запросить цену →CONTACT D
12G4070 запросить цену →CONTACT C
12G4065 запросить цену →ASM, TONER
12G4066 запросить цену →SENSOR
12G4062 запросить цену →TRANSFER
12G4064 запросить цену →EXIT
12G4063 запросить цену →ASM, TRANSFER ROLLER
12G4068 запросить цену →CABLE
12G4067 запросить цену →ASM, CARTRIDGE 7-33 Parts Catalog
1612G4334 запросить цену →в сборе
212G4339 запросить цену →Traverse
312G4337 запросить цену →Stapler
412G4340 запросить цену →Stapler
512G4338 запросить цену →Plate
612G4336 запросить цену →в сборе, Swing
712G4335 запросить цену →Swing 7-33 Parts Catalog

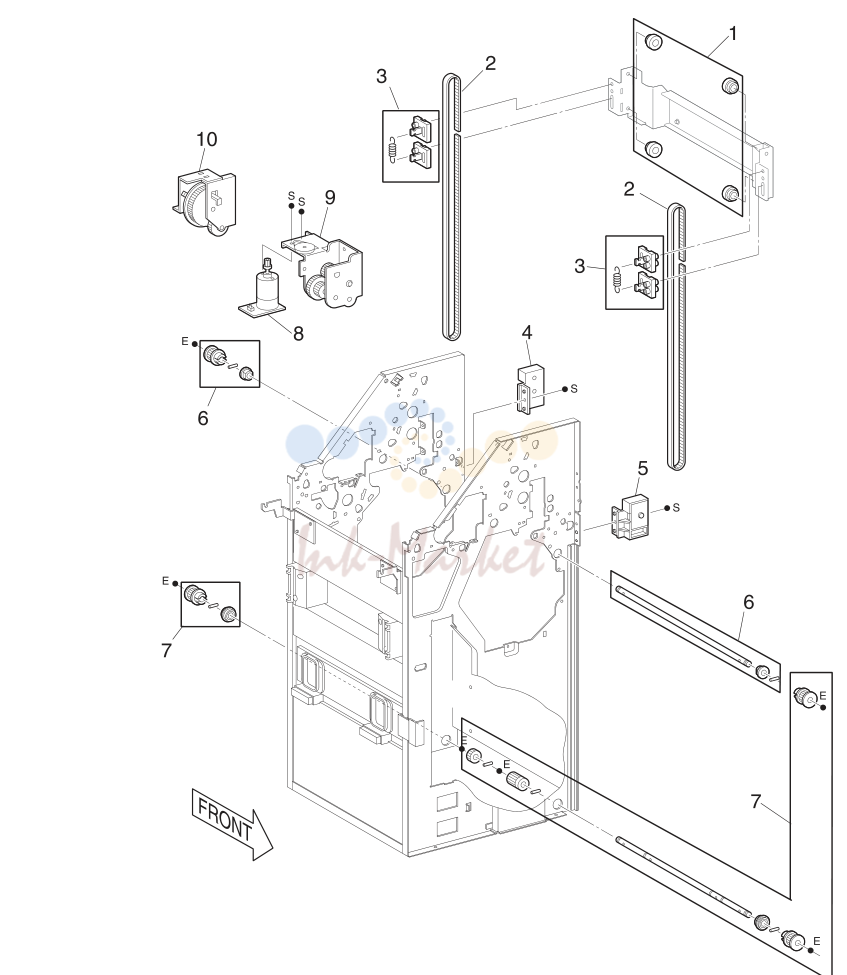

печь в сборе

печь в сборе

№АртикулНаименование
112G4184 запросить цену →ASM, LV
12G4185 запросить цену →ASM, HV 7-35 Parts Catalog
1712G4347 запросить цену →
212G4341 запросить цену →Unit
312G4349 запросить цену →в сборе
412G4346 запросить цену →лоток Height задний
512G4342 запросить цену →лоток Height
612G4350 запросить цену →Elevator U
712G4348 запросить цену →
812G4344 запросить цену →MD11
912G4343 запросить цену →Elevator
1012G4345 запросить цену →в сборе 7-35 Parts Catalog

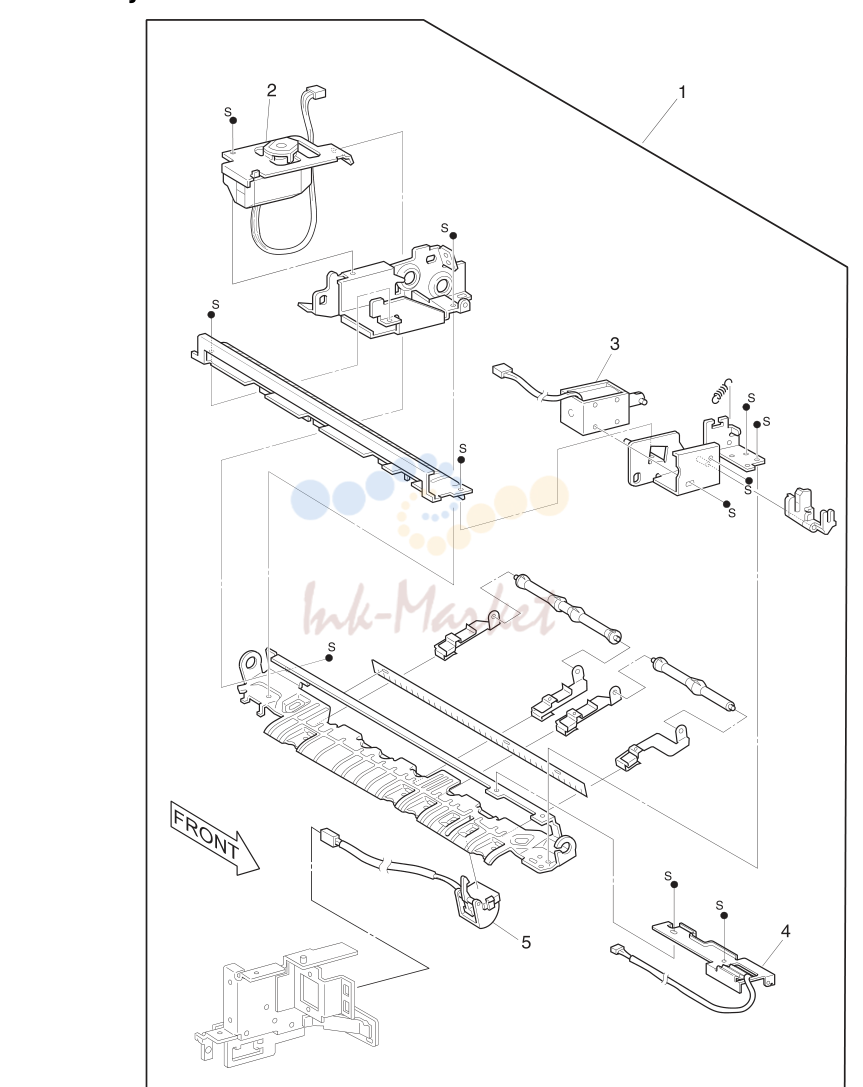

Exit нижний Chute

Exit нижний Chute

№АртикулНаименование
112G4072 запросить цену →в сборе
12G4074 запросить цену →ASM, OFFSET
12G4073 запросить цену →ASM, EXIT LOWER
12G4076 запросить цену →ASM, EXIT LOWER
12G4075 запросить цену →ASM, EXIT LOWER 7-37 Parts Catalog
1812G4354 запросить цену →
212G4351 запросить цену →Supply, Finisher
312G4353 запросить цену →I/F
412G4352 запросить цену →7-37 Parts Catalog

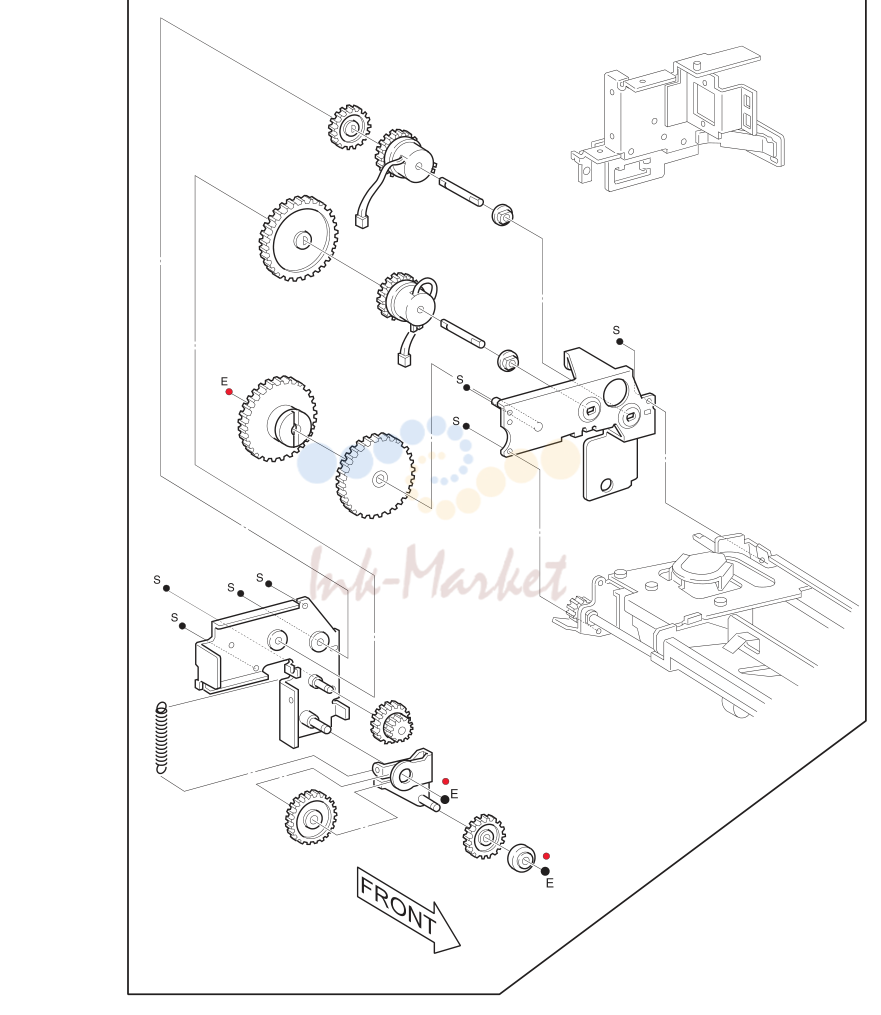

Exit привод в сборе

Exit привод в сборе

№АртикулНаименование
112G4077 запросить цену →ASM, EXIT 7-39 Parts Catalog
1912G4355 запросить цену →No Paper
212G4356 запросить цену →Encoder
312G4357 запросить цену →Stapler (Middle)
412G4358 запросить цену →датчик
512G4359 запросить цену →Middle 1
612G4360 запросить цену →H лоток
712G4361 запросить цену →I/F
812G4362 запросить цену →Face Up
912G4363 запросить цену →Exit
1012G4364 запросить цену →Docking
1112G4365 запросить цену →Middle 2
1212G4366 запросить цену →DC
1312G4367 запросить цену →мотор 7-39 Parts Catalog

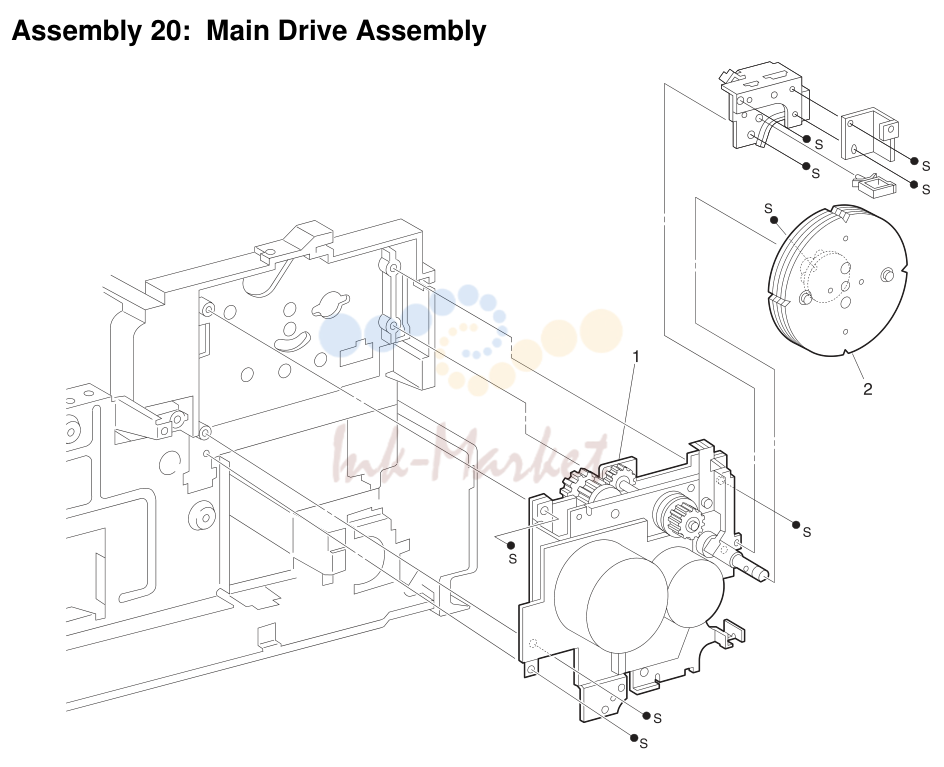

Main привод в сборе

Main привод в сборе

№АртикулНаименование
112G4078 запросить цену →ASM, MAIN
12G4079 запросить цену →MAIN DRIVE ASM 7-41 Parts Catalog

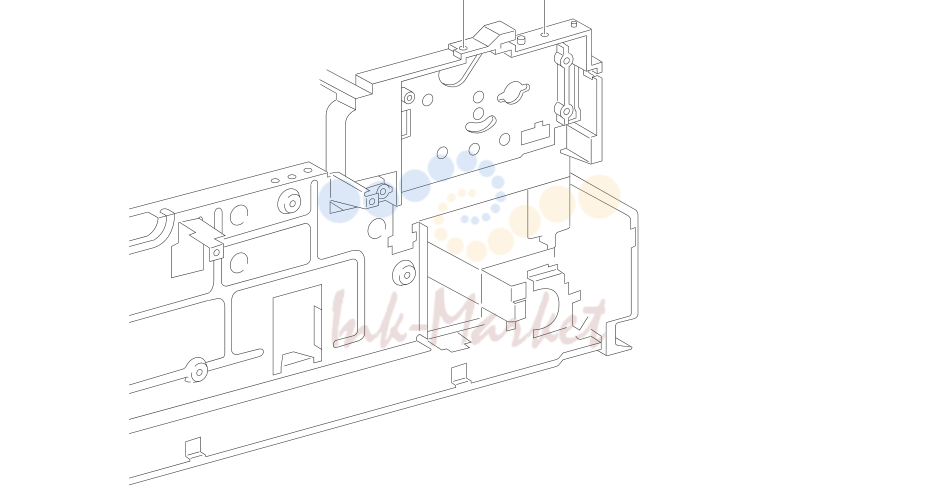

печь привод в сборе

печь привод в сборе

№АртикулНаименование
112G4080 запросить цену →ASM, FUSER EXIT
12G4081 запросить цену →FUSER DRIVE 7-43 Parts Catalog

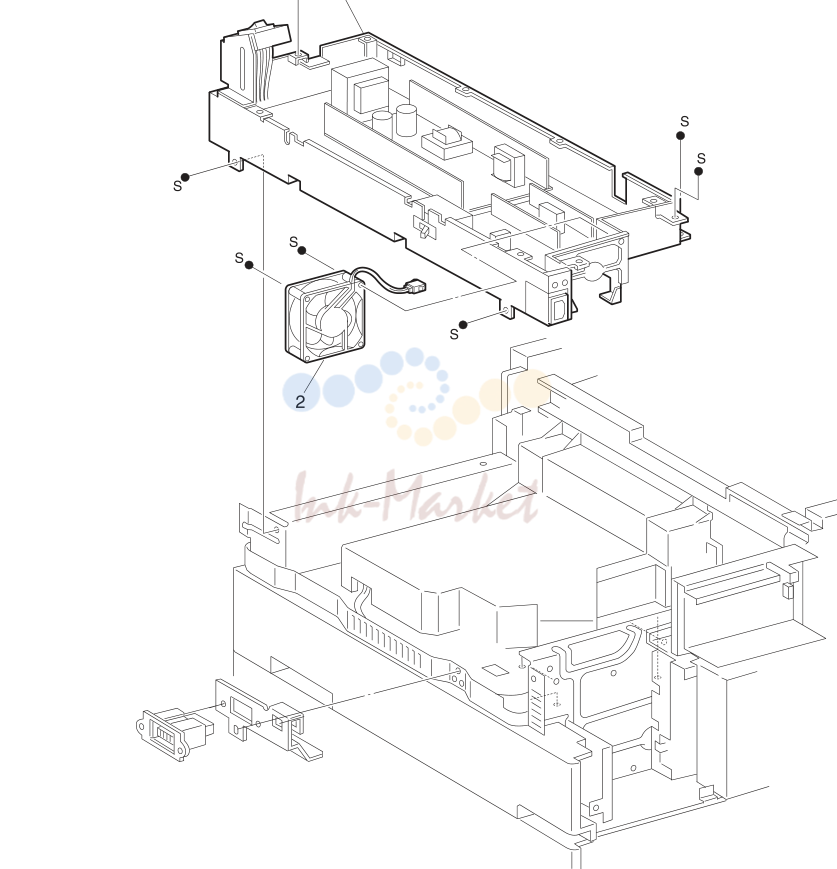

Power Unit

Power Unit

№АртикулНаименование
112G4082 запросить цену →110V
12G4083 запросить цену →220V
12G4084 запросить цену →UNIT
11A9095 запросить цену →CORD LV, U.S., Canada, Australia/New Zealand, Columbia, Dominican Republic, Ecuador, El Salvador, Guatemala, Mexico, Nicaragua, Panama, Peru, Venezuela, Puerto Rico, Islands, Caribbean countries other than Dominican Republic Greece, France, Hungary, Czech, Slovak, Netherlands, Norway, Turkey, Russia, Poland, Spain, Catalan, Sweden, 7-45 Parts Catalog

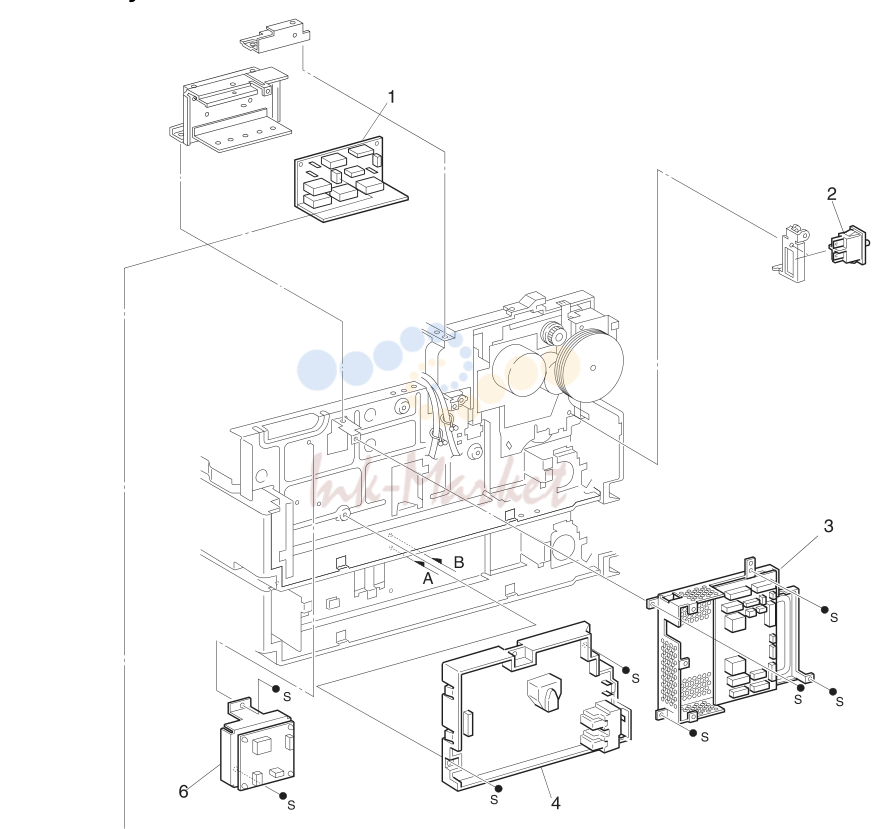

HVPS and I/O PWB

HVPS and I/O PWB

№АртикулНаименование
112G4085 запросить цену →ASM, AC DRIVER, 110V
12G4086 запросить цену →ASM, AC DRIVER, 220V
12G4089 запросить цену →INTERLOCK
12G4088 запросить цену →ASM, I/O
12G4087 запросить цену →
12G4090 запросить цену →220 V MACHINE ONLY
12G4376 запросить цену →POWER SUPPLY 7-47 Parts Catalog

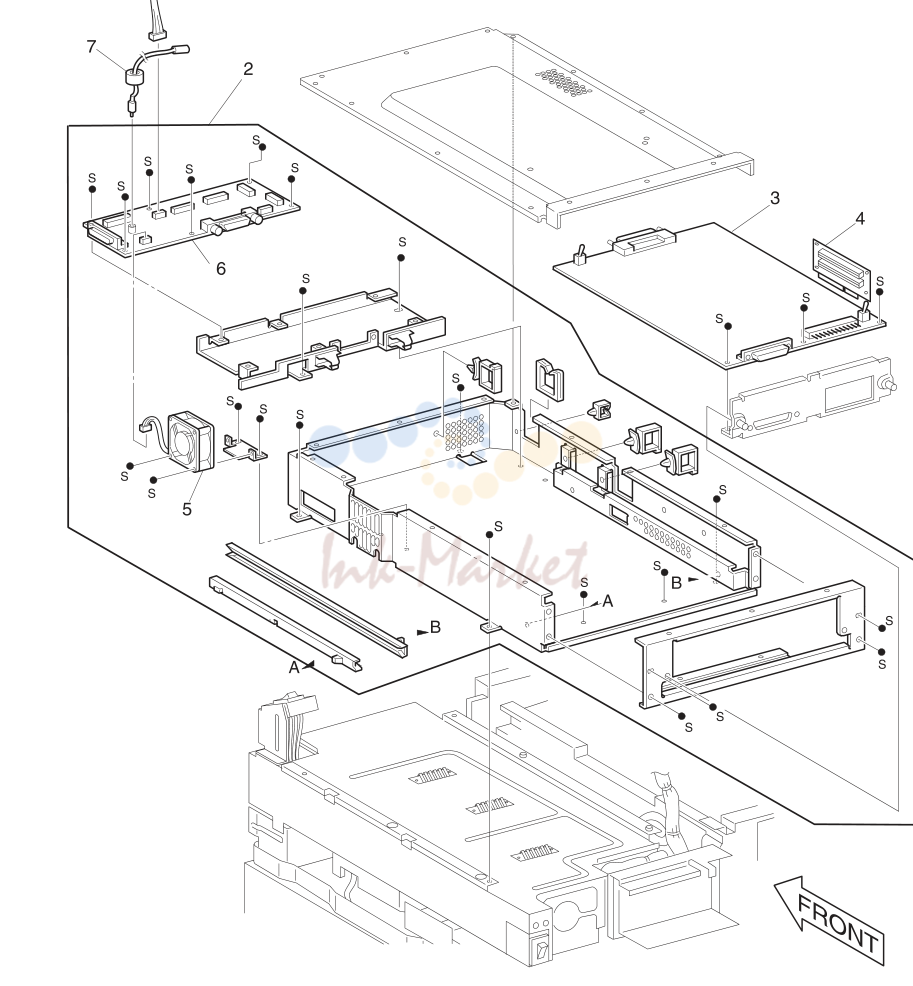

ESS в сборе

ESS в сборе

№АртикулНаименование
112G4096 запросить цену →ASM, OP PANEL
12G4091 запросить цену →BOX в сборе defaults must be reset after you replace the engine board contained in this B/M. Go to “PRINTER SETUP” on
12G4093 запросить цену →ASM, CONTROLLER (ESS PWB), NETWORK
12G4094 запросить цену →ASM CONTROLLER (ESS PWB), NON NETWORK
12G4187 запросить цену →ASM, RISER CARD
12G4095 запросить цену →COOLING
12G4092 запросить цену →ASM, ENGINE (MCU PWB) 120V
12G4379 запросить цену →ASM, ENGINE (MCU PWB) 220V
12G4377 запросить цену →PRINTHEAD 7-49 Parts Catalog

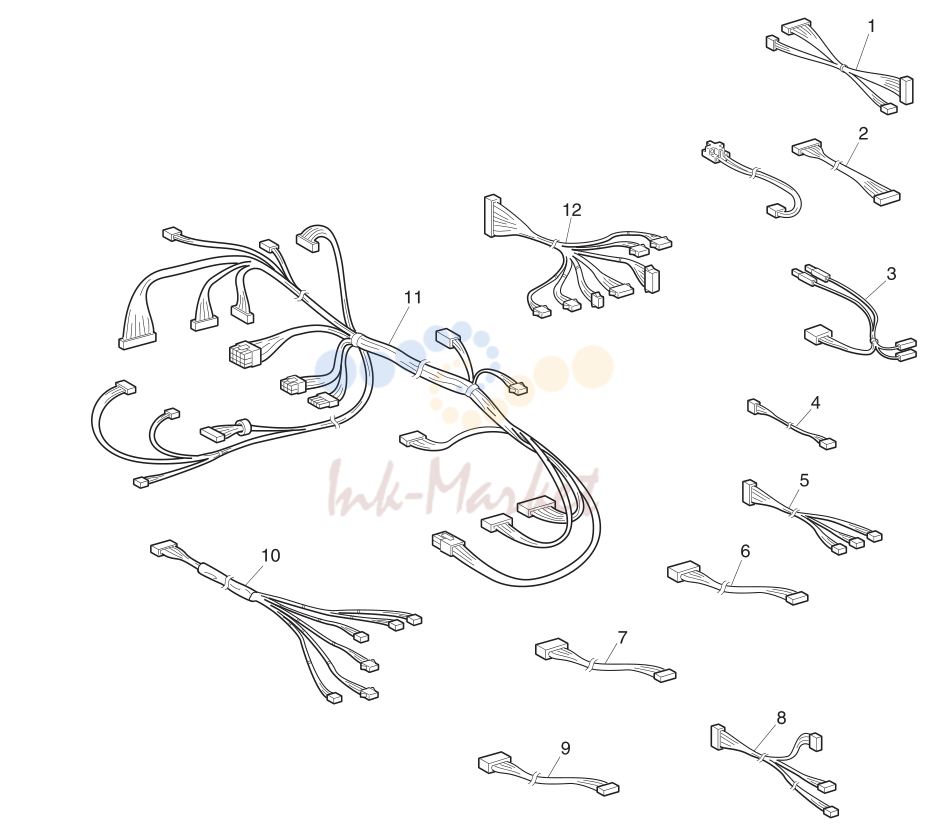

Harness

Harness

№АртикулНаименование
112G4108 запросить цену →ASM, HVPS
12G4107 запросить цену →ASM, MOTOR
12G4105 запросить цену →ASM, INTERLOCK
12G4104 запросить цену →ASM, PAPER SIZE
12G4103 запросить цену →ASM, REGISTRATION
12G4102 запросить цену →ASM, OUTPUT
12G4101 запросить цену →ASM, DUPLEX
12G4100 запросить цену →ASM, BOTTOM
12G4099 запросить цену →ASM, TRAY
12G4098 запросить цену →ASM, TRAY 1 REAR
12G4097 запросить цену →ASM, MAIN
12G4106 запросить цену →ASM, DC REAR 7-51 Parts Catalog

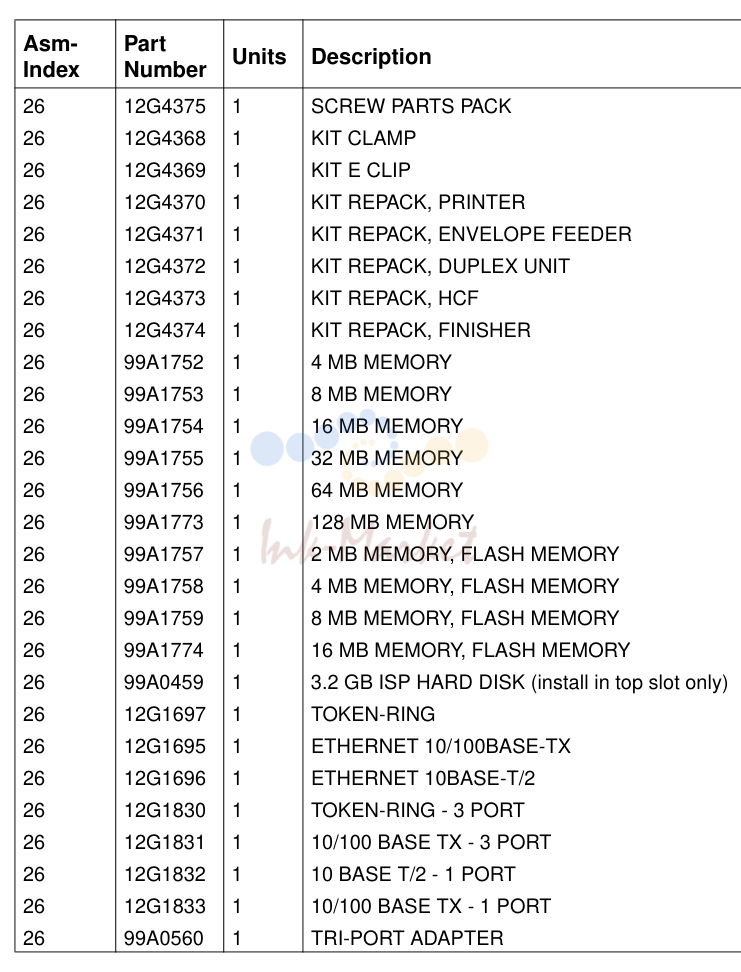

Miscellaneous

Miscellaneous

№АртикулНаименование
2699A0424 запросить цену →ADAPTER
2699A0467 запросить цену →1284-C ADAPTER
2699A0545 запросить цену →SERIAL TO PARALLEL ADAPTER
2699A0923 запросить цену →
2699A0629 запросить цену →ADAPTER FOR SCS FORMSTM
2699A1683 запросить цену →2MB FLASH DIMM FORMSTM
2699A1684 запросить цену →4MB FLASH DIMM FORMSTM
2699A1685 запросить цену →8MB FLASH DIMM FORMSTM
2699A1686 запросить цену →16MB FLASH DIMM
2612G4380 запросить цену →SCS/TNE
2612G4382 запросить цену →7-53 Parts Catalog

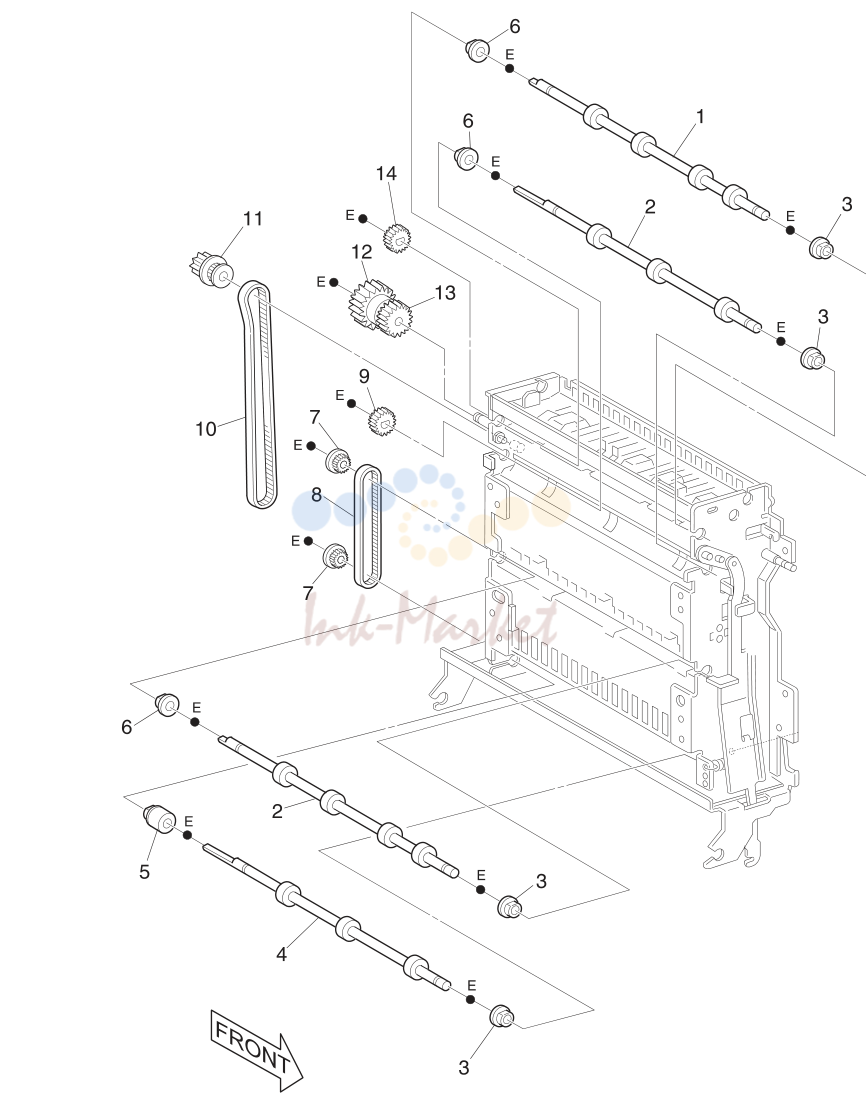

дуплекс

дуплекс

№АртикулНаименование
112G4162 запросить цену →ASM, DUPLEX
212G4163 запросить цену →ASM, SUPPORT
312G4159 запросить цену →ASM, DUPLEX
412G4161 запросить цену →ASM, DUPLEX
512G4160 запросить цену →ASM, DUPLEX 7-7 Parts Catalog

дуплекс

дуплекс

№АртикулНаименование
112G4165 запросить цену →ASM, DUPLEX
212G4164 запросить цену →PHOTO 7-9 Parts Catalog

дуплекс

дуплекс

№АртикулНаименование
112G4167 запросить цену →ASM, DUPLEX EXIT
212G4172 запросить цену →ASM, TRANSPORT
312G4166 запросить цену →TRANSPORT, EXIT
412G4176 запросить цену →ASM EXIT, TRANSPORT WAIT
512G4177 запросить цену →DUPLEX, ONE-WAY
612G4179 запросить цену →
712G4174 запросить цену →20
812G4175 запросить цену →
912G4173 запросить цену →18
1012G4171 запросить цену →
1112G4170 запросить цену →20/25
1212G4169 запросить цену →ASM, FRICTION
1312G4178 запросить цену →21
1412G4168 запросить цену →14 7-11 Parts Catalog

дуплекс

дуплекс

№АртикулНаименование
112G4180 запросить цену →ASM, DUPLEX 7-13 Parts Catalog

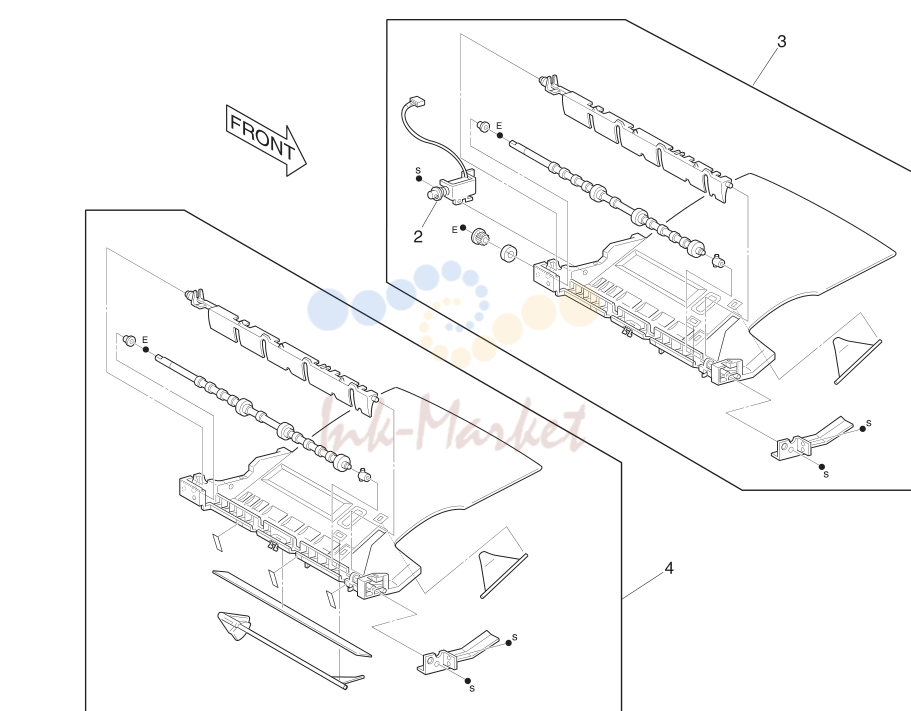

Mailbox

Mailbox

№АртикулНаименование
112G4195 запросить цену →TOP
212G4192 запросить цену →MAILBOX
312G4193 запросить цену →MAILBOX
412G4194 запросить цену →FRONT
512G4196 запросить цену →LEFT
612G4199 запросить цену →LEFT COVER
712G4198 запросить цену →MAILBOX
812G4197 запросить цену →REAR 7-17 Parts Catalog

Mailbox

Mailbox

№АртикулНаименование
112G4200 запросить цену →ASM, ACTUATOR
212G4201 запросить цену →JAM, BIN 10
312G4202 запросить цену →1 FULL STACK
412G4203 запросить цену →2 FULL STACK
512G4204 запросить цену →GUIDE ASM 7-19 Parts Catalog

Mailbox

Mailbox

№АртикулНаименование
112G4205 запросить цену →TRAY 1
212G4206 запросить цену →ASM, EXIT 1
312G4207 запросить цену →7-21 Parts Catalog

Mailbox

Mailbox

№АртикулНаименование
112G4210 запросить цену →TRAY ODD
212G4211 запросить цену →GATE 1-9
312G4209 запросить цену →TRAY 1
412G4208 запросить цену →TRAY EVEN 7-23 Parts Catalog

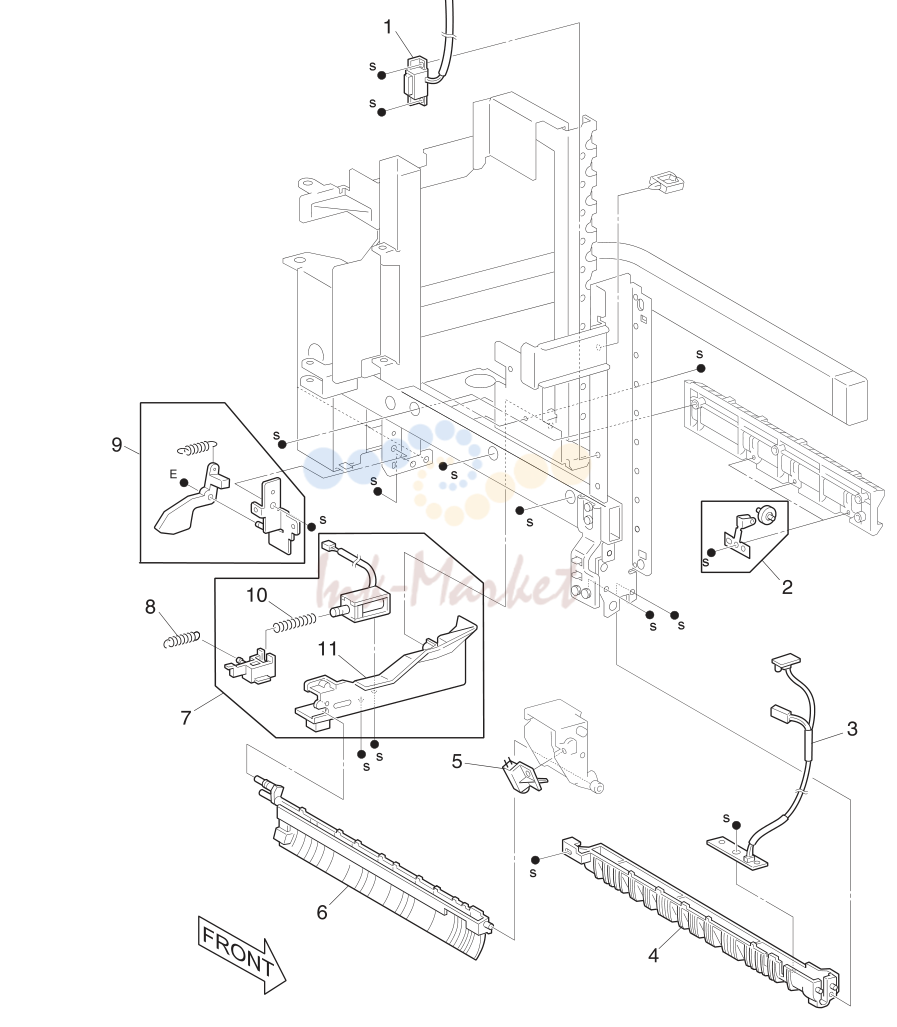

Mailbox

Mailbox

№АртикулНаименование
112G4219 запросить цену →ASM, INTERLOCK
212G4220 запросить цену →ROLL в сборе
312G4218 запросить цену →LED
412G4217 запросить цену →PAPER, LOWER
512G4215 запросить цену →
612G4216 запросить цену →PAPER
712G4222 запросить цену →LOWER
812G4214 запросить цену →GATE IN
912G4221 запросить цену →BRACKET
1012G4213 запросить цену →SOLENOID
1112G4212 запросить цену →LOWER REAR 7-25 Parts Catalog

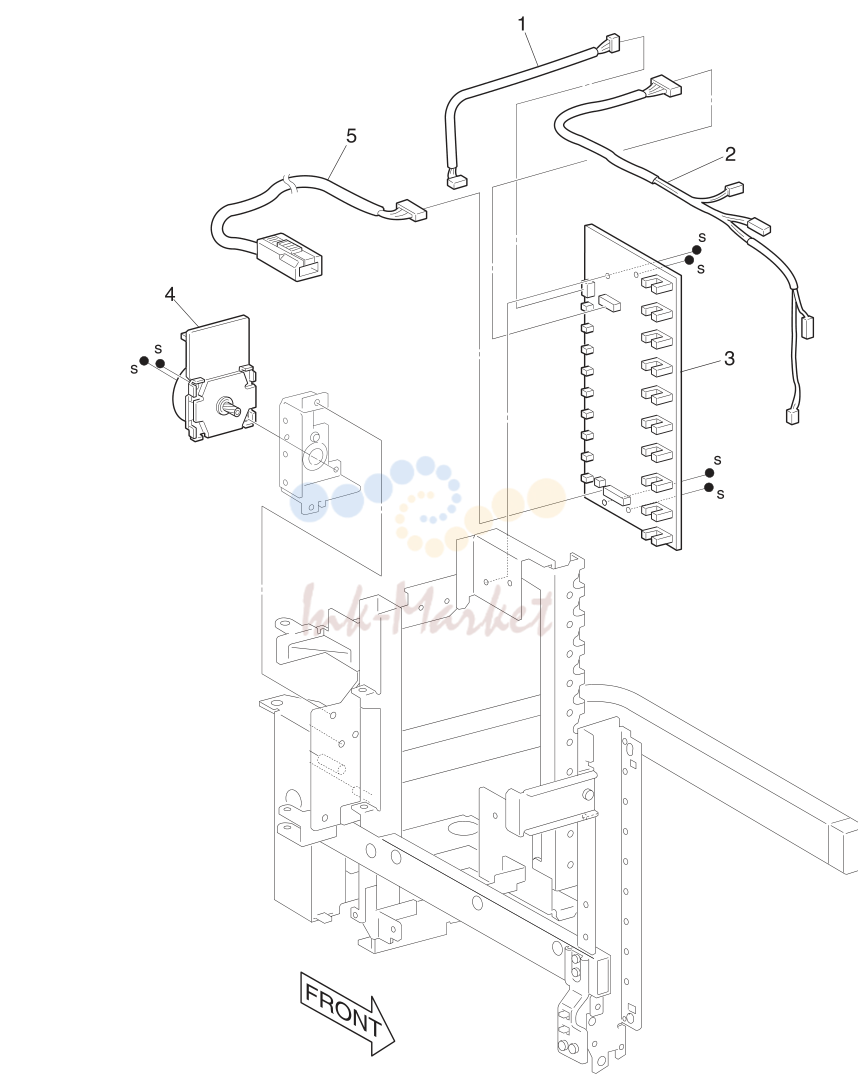

Mailbox

Mailbox

№АртикулНаименование
112G4226 запросить цену →DRIVE MOTOR
212G4225 запросить цену →SENSOR
312G4223 запросить цену →ASM, MAILBOX
412G4227 запросить цену →DRIVE
512G4224 запросить цену →BASE ENGINE 7-27 Parts Catalog

Mailbox

Mailbox

№АртикулНаименование
112G4228 запросить цену →MAILBOX
212G4229 запросить цену →RIGHT
312G4231 запросить цену →BRACKET
412G4230 запросить цену →LEFT 7-29 Parts Catalog

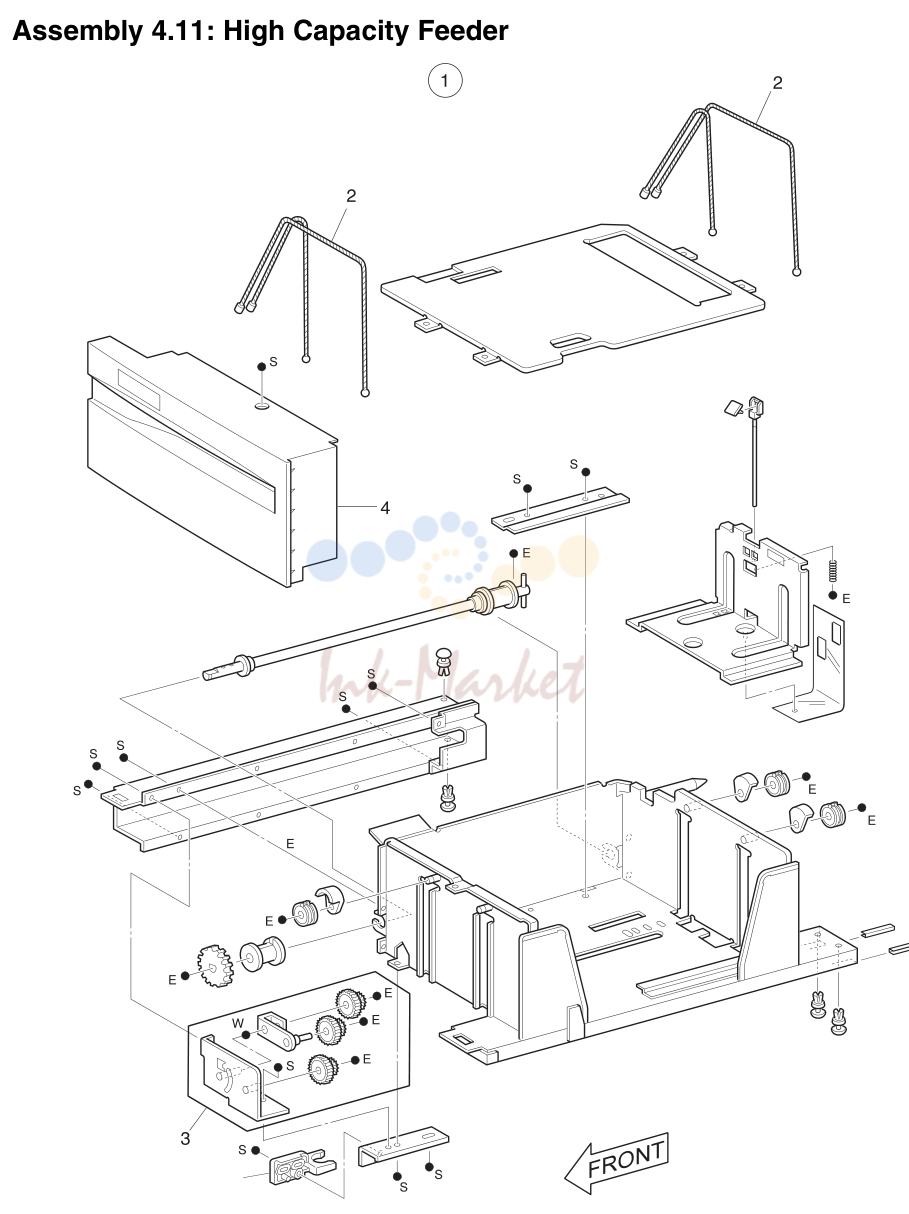

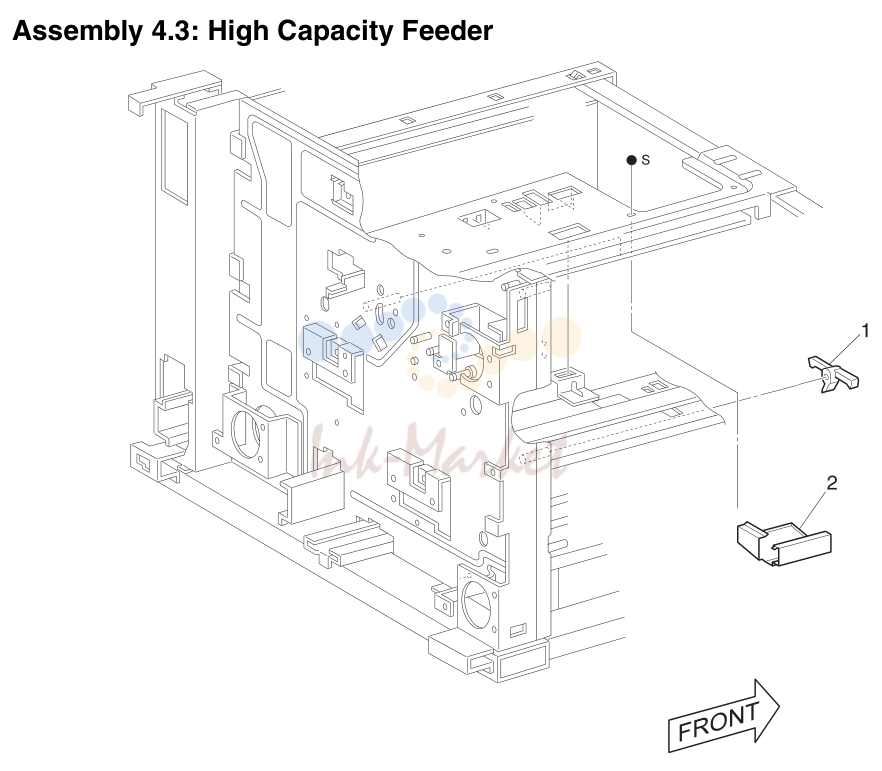

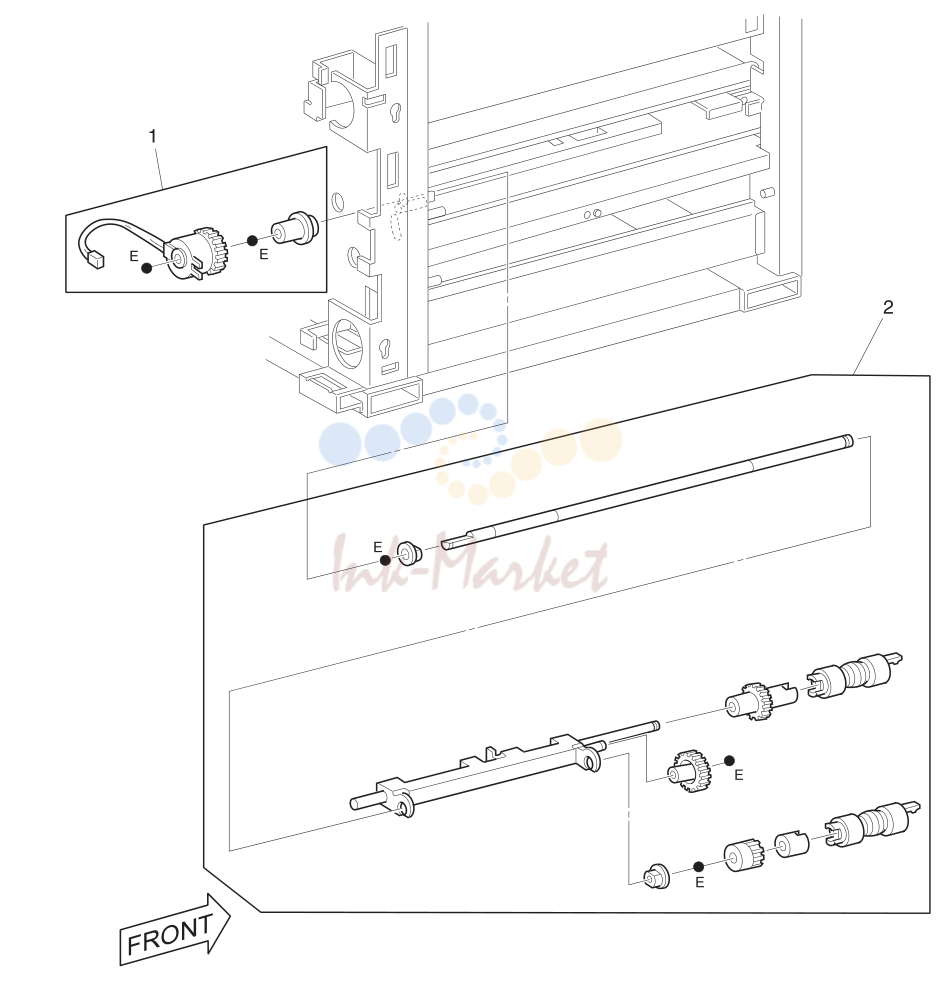

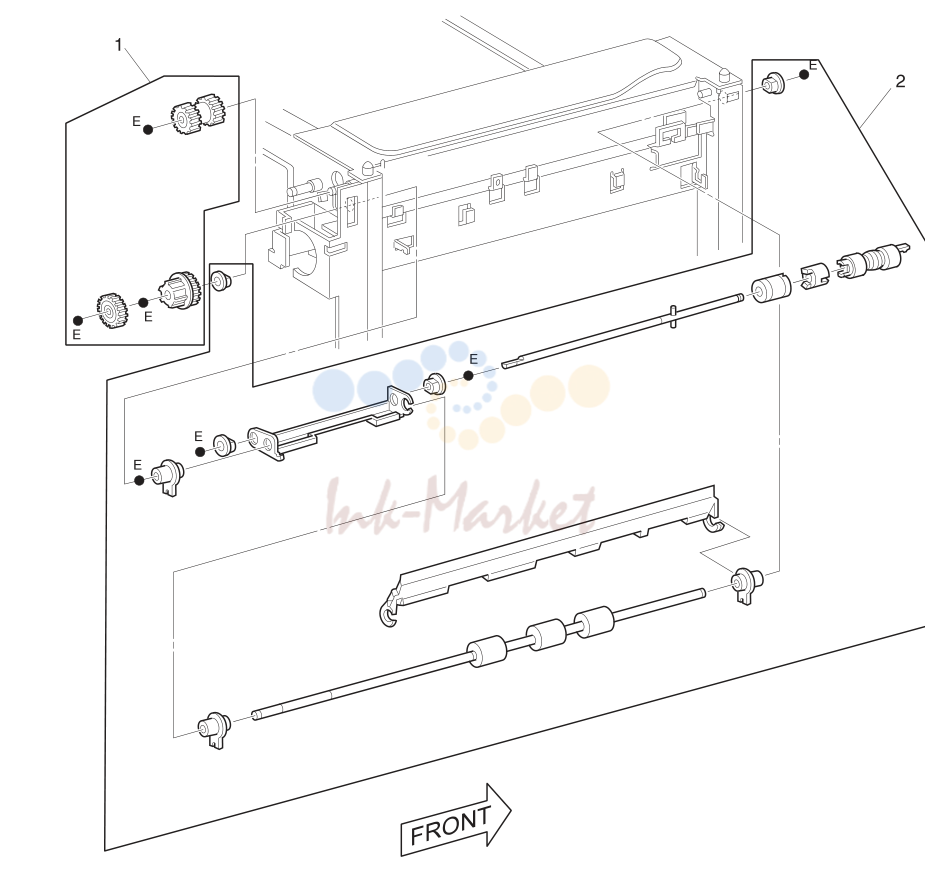

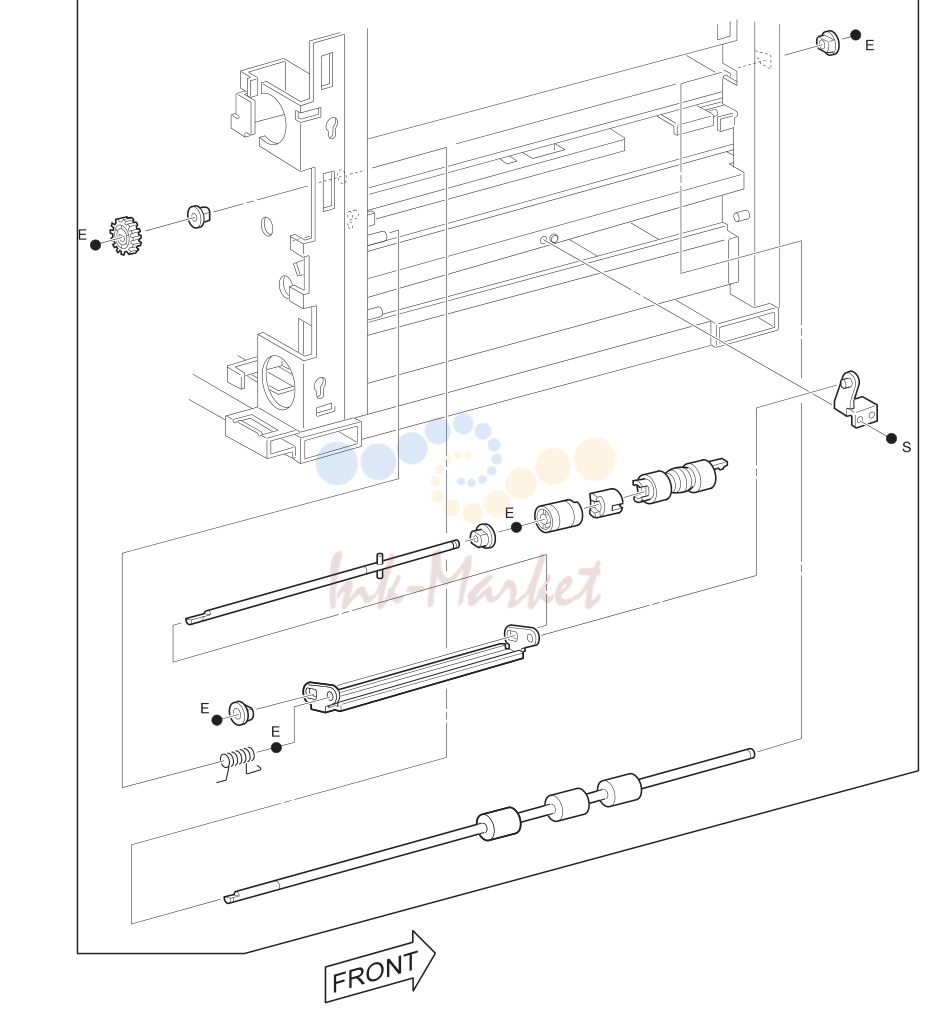

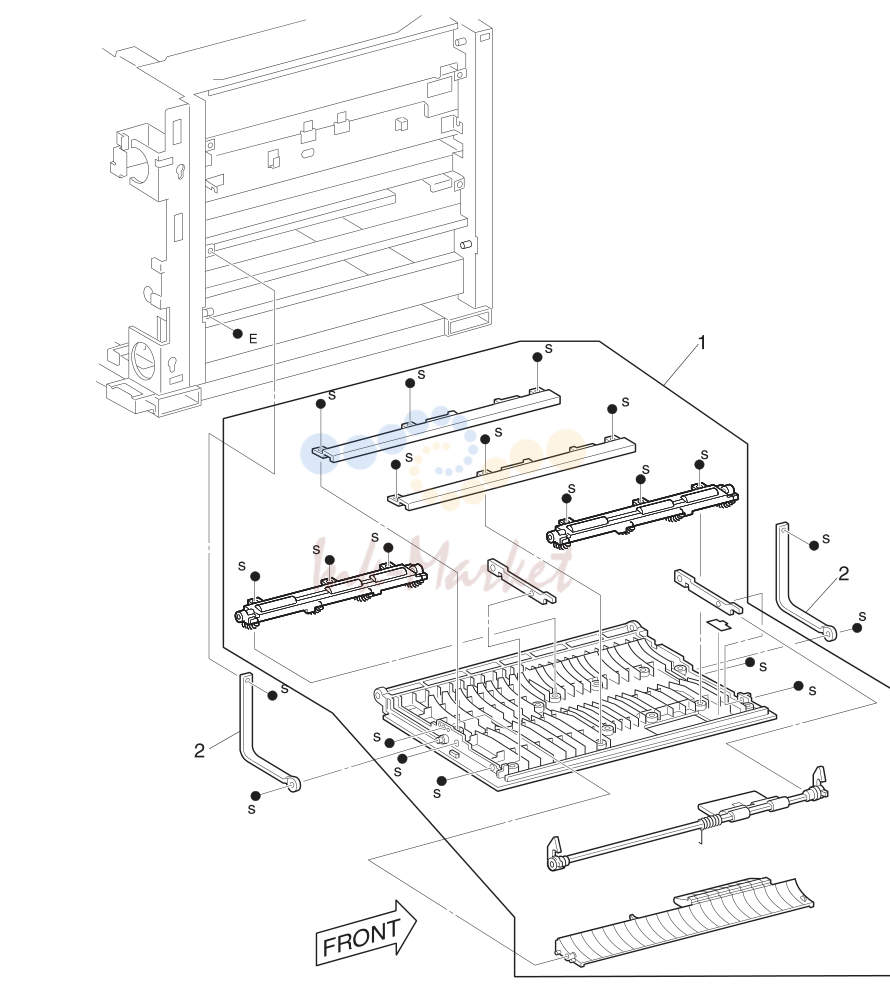

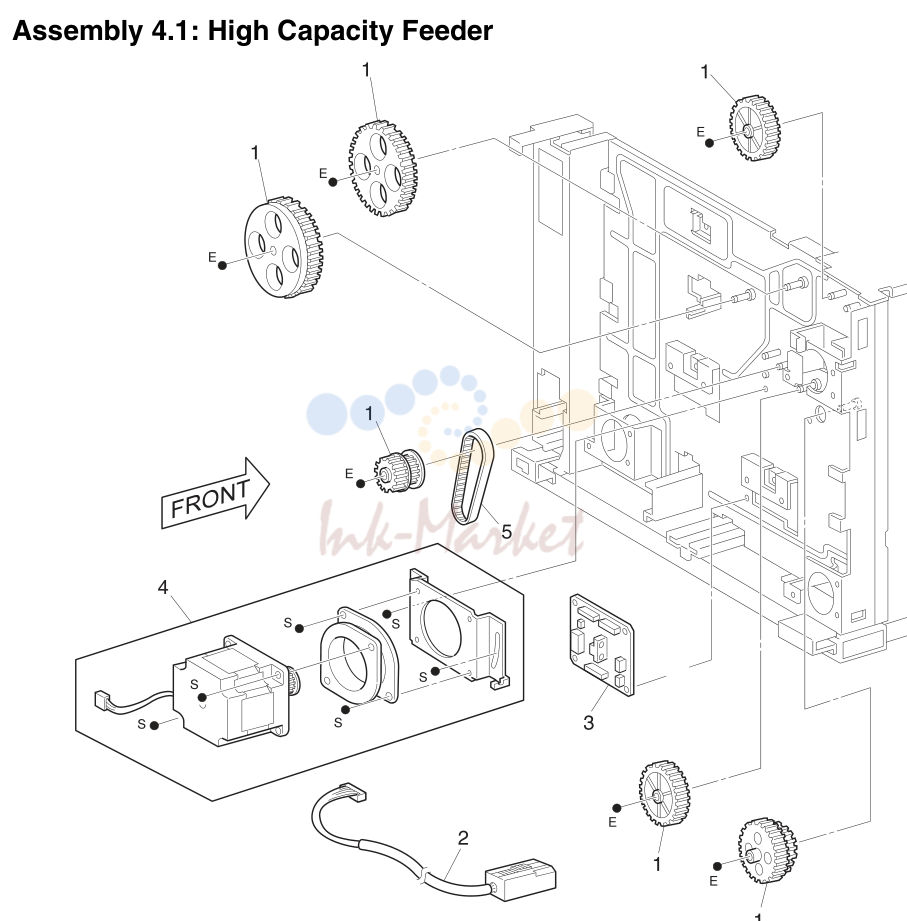

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4123 запросить цену →DRIVE GEAR
212G4122 запросить цену →в сборе HCF
312G4121 запросить цену →ASM, HCF
412G4119 запросить цену →FEED в сборе
512G4120 запросить цену →7-33 Parts Catalog

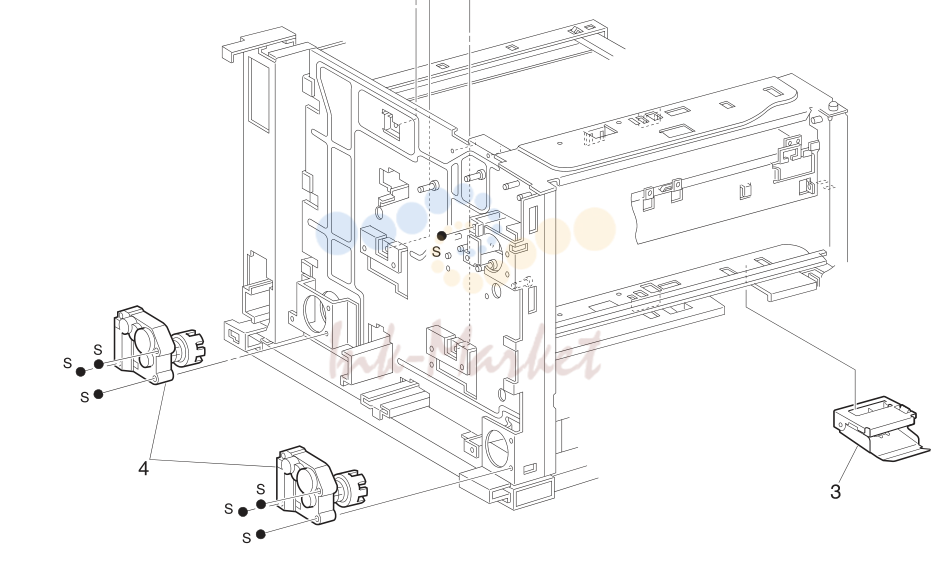

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4125 запросить цену →ASM, PAPER SIZE TR 3
212G4126 запросить цену →ASM, PAPER SIZE TR4, 5
312G4124 запросить цену →ASM, FRONT TR4
412G4127 запросить цену →ASM, TRAY 4, 5 7-35 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4128 запросить цену →LINK TRAY 4
212G4129 запросить цену →FRONT RT 7-37 Parts Catalog

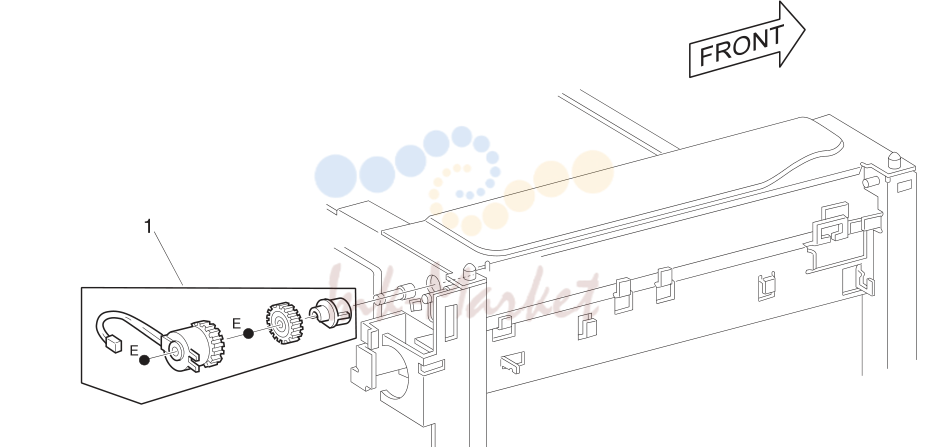

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4130 запросить цену →3 CLUTCH 7-39 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4131 запросить цену →TAKE AWAY 3
212G4132 запросить цену →TAKE AWAY 3 7-41 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4134 запросить цену →PICKUP
212G4133 запросить цену →HCF в сборе 7-43 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4135 запросить цену →TAKE AWAY TR4 7-45 Parts Catalog

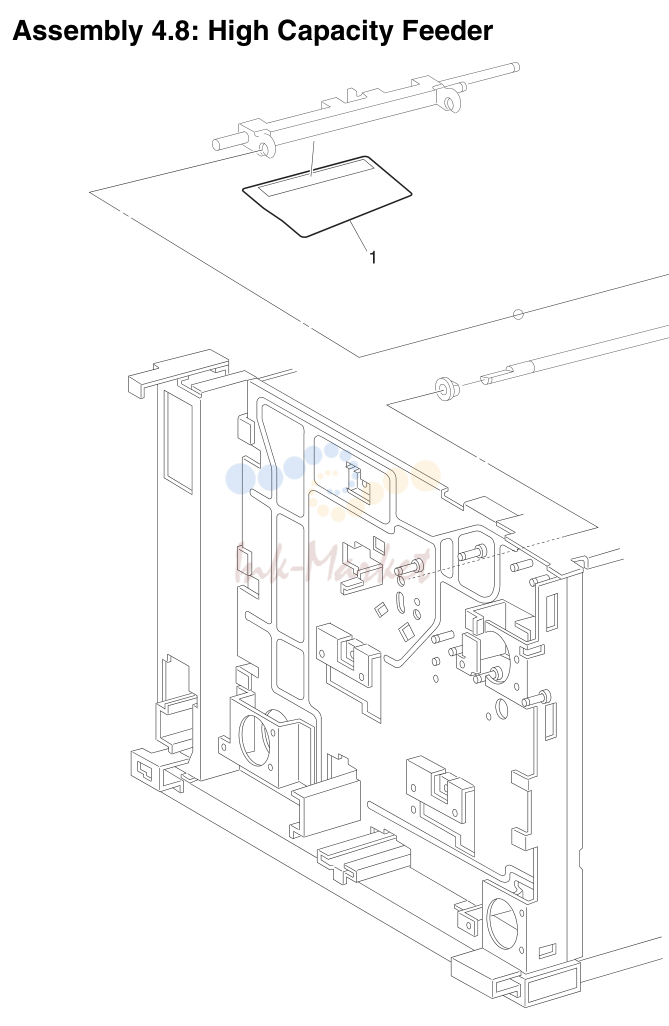

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4136 запросить цену →PAPER 7-47 Parts Catalog

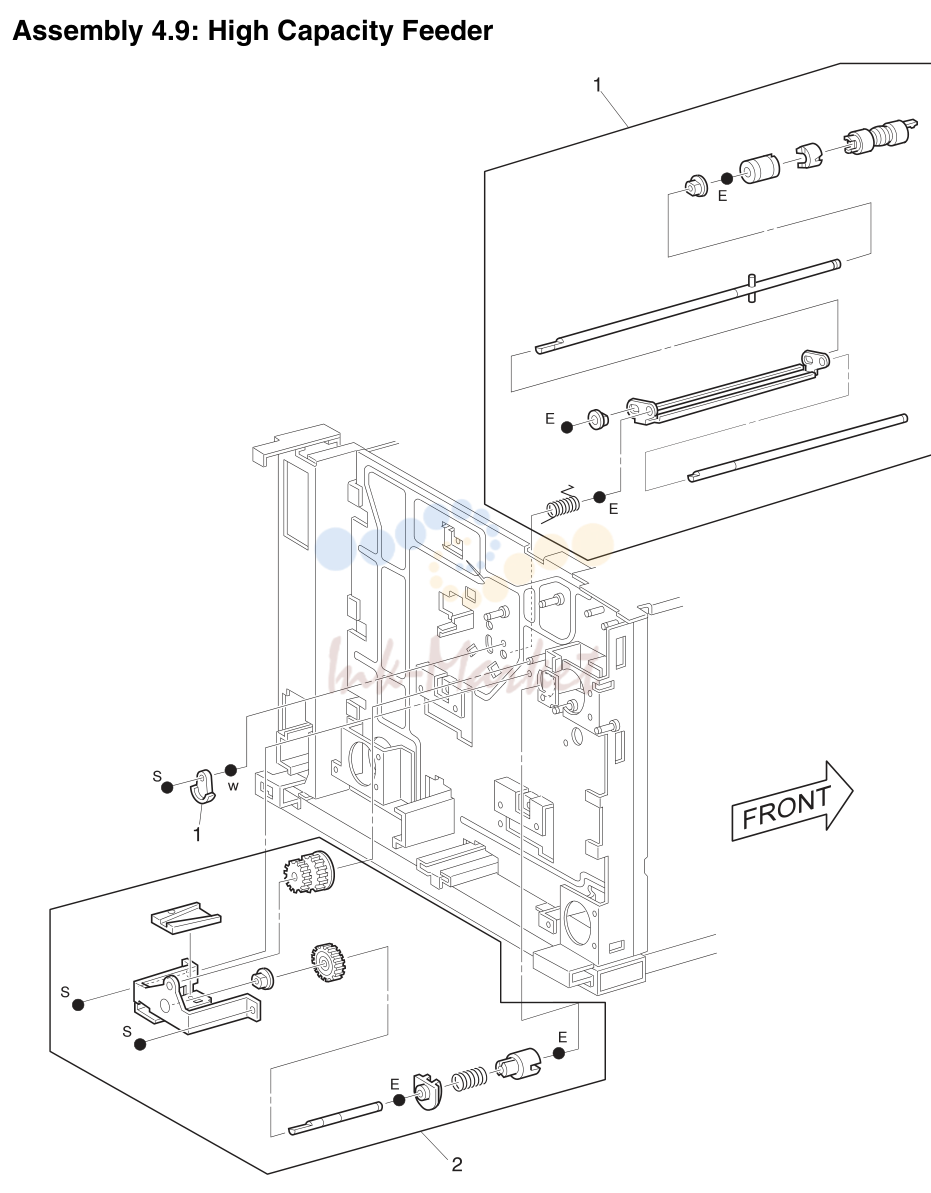

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4137 запросить цену →AWAY TR 5
212G4138 запросить цену →TAKE AWAY TR 5 7-49 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4139 запросить цену →ASM, LH
212G4140 запросить цену →COVER LH 7-51 Parts Catalog

High Capacity Feeder

High Capacity Feeder

№АртикулНаименование
112G4141 запросить цену →
212G4144 запросить цену →4 CABLES
312G4142 запросить цену →BRACKET в сборе
412G4143 запросить цену →в сборе 7-53 Parts Catalog

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
