Lexmark MX721 / MX722 / MX725 / MB2770 / XM5365 / XM5370 / MX822 / MX826 / XM7355 / XM7370 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Flatbed covers 1 (MX72x)
- Electronics 1
- Electronics 2
- Sensors 2
- Control panel (MX72x)
- Control panel (MX82x)
- ADF 1
- ADF 6
- Miscellaneous
- 250- and 550-sheet tray option 1 (MX72x,
- 250- and 550-sheet tray option 1 (MX82x
- 2100‑sheet tray option 1 (MX72x, MB27x,
- 2100‑sheet tray option 1 (MX82x and
- 2100‑sheet tray option 2 (MX72x, MB27x,
- 2100‑sheet tray option 2 (MX82x and
- 2100‑sheet tray option 3 (MX72x, MB27x,
- 2100‑sheet tray option 3 (MX82x and
- Staple finisher 1
- Offset stacker 1
- Staple, hole punch finisher 1
- Staple, hole punch finisher 2
- Staple, hole punch finisher 3

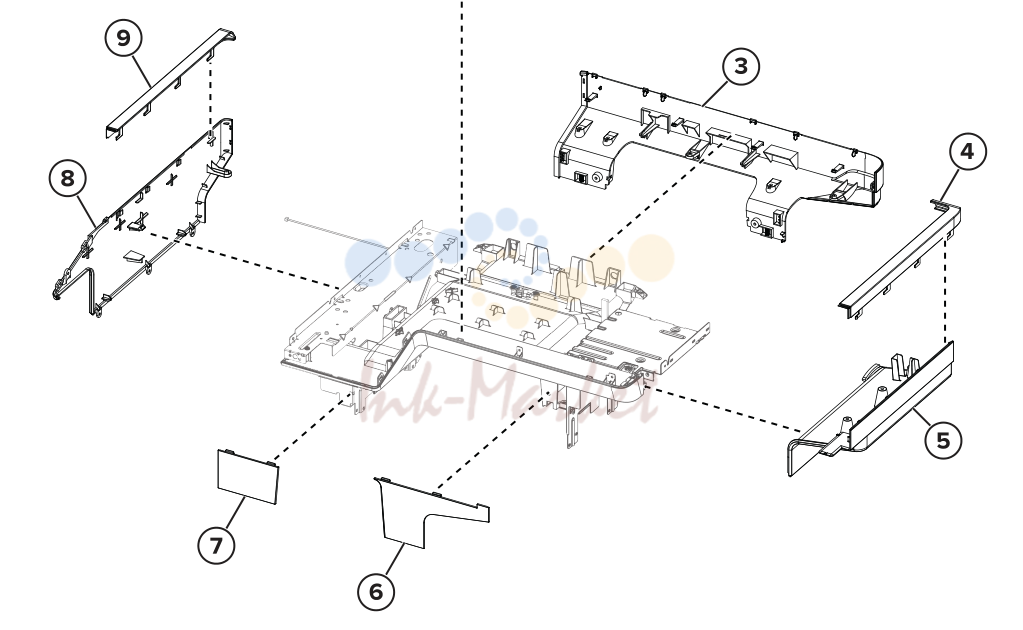

Flatbed covers 1 (MX72x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1141 запросить цену → | верхний hinge cover -- removal” on page 472 Parts catalog 738 |

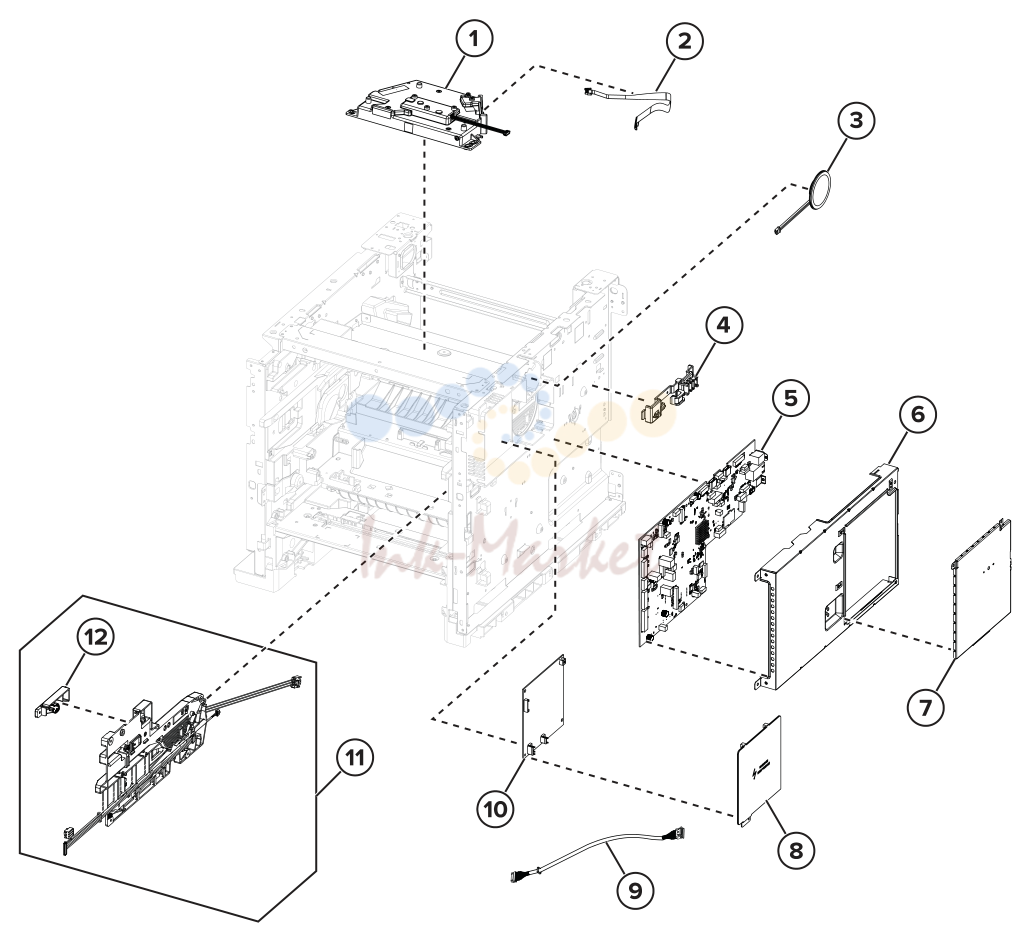

Electronics 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1106 под заказ | Printhead “Printhead removal” on page 433 |
| 2 | 41X1111 запросить цену → | Printhead video cable -- |
| 5 | 41X1147 под заказ | Controller board “Controller board removal” on page 409 guide removal” on page 410 Parts catalog 744 |

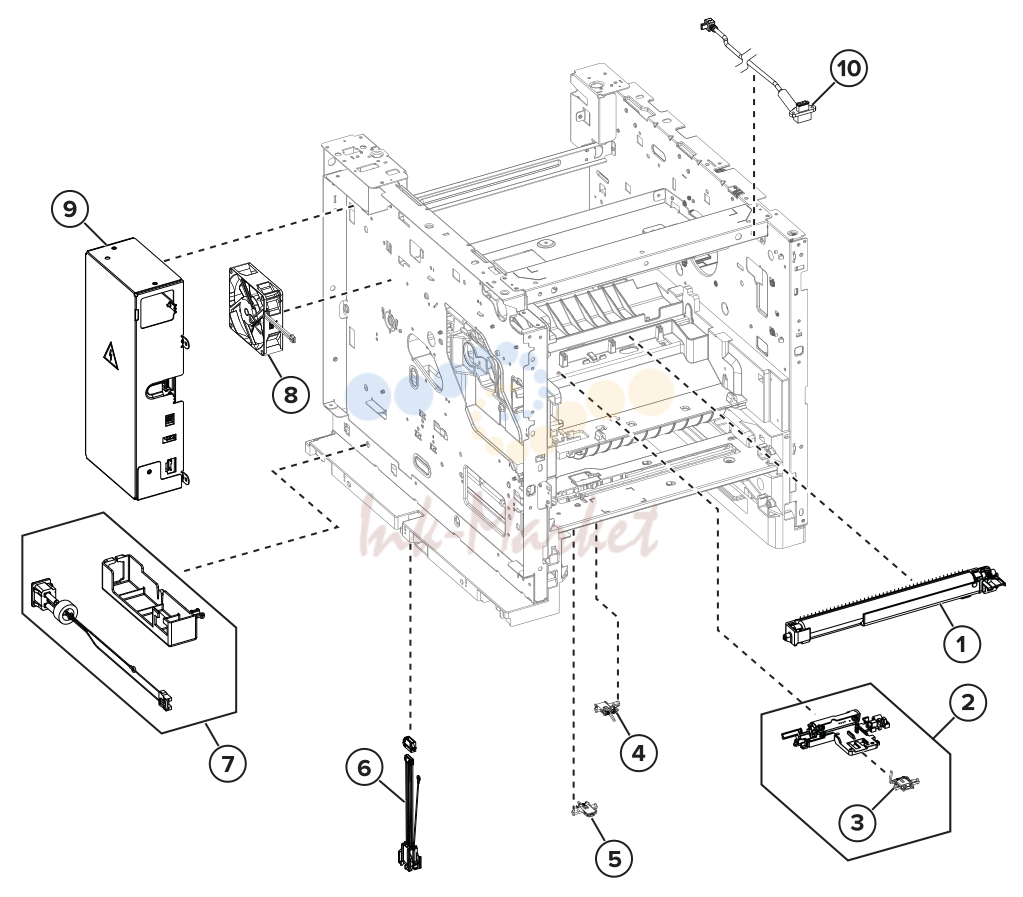

Electronics 2
| № | Артикул | Наименование |
|---|---|---|
| 8 | 41X1177 запросить цену → | вентилятор, 80 mm “Main fan removal” on page 389 |
| 9 | 41X1112 под заказ | LVPS “LVPS removal” on page 390 Parts catalog 746 |

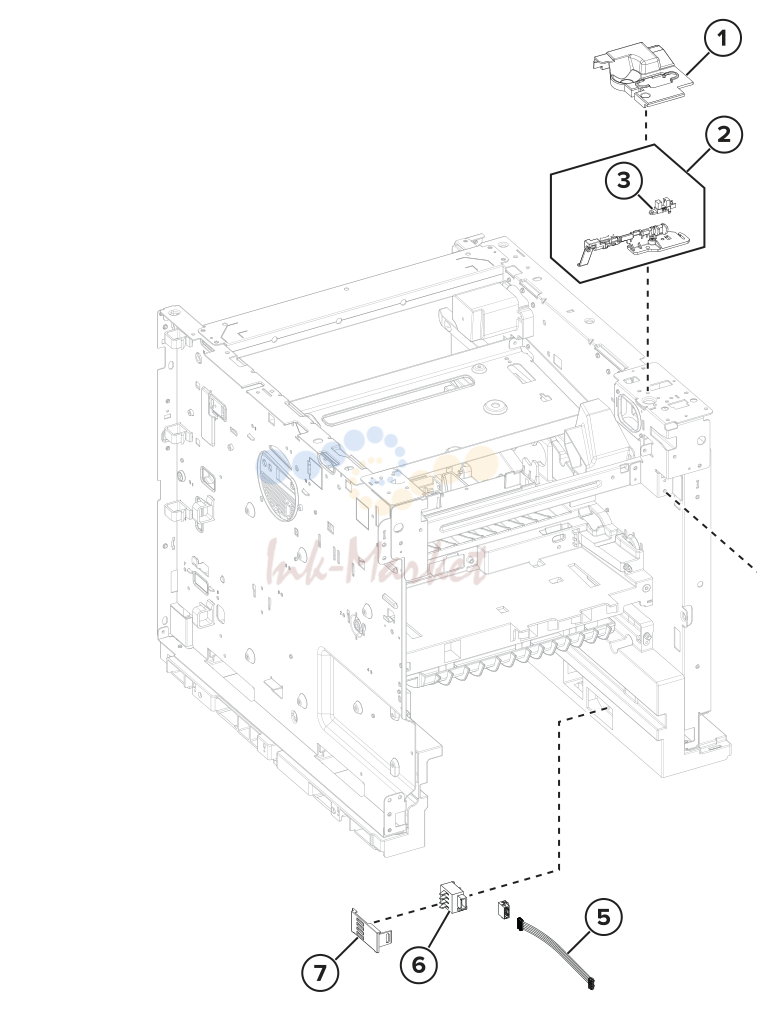

Sensors 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1110 запросить цену → | датчик (standard bin full) -- with actuator on page 437 interlock) removal” on page 431 page 443 page 443 Parts catalog 752 |

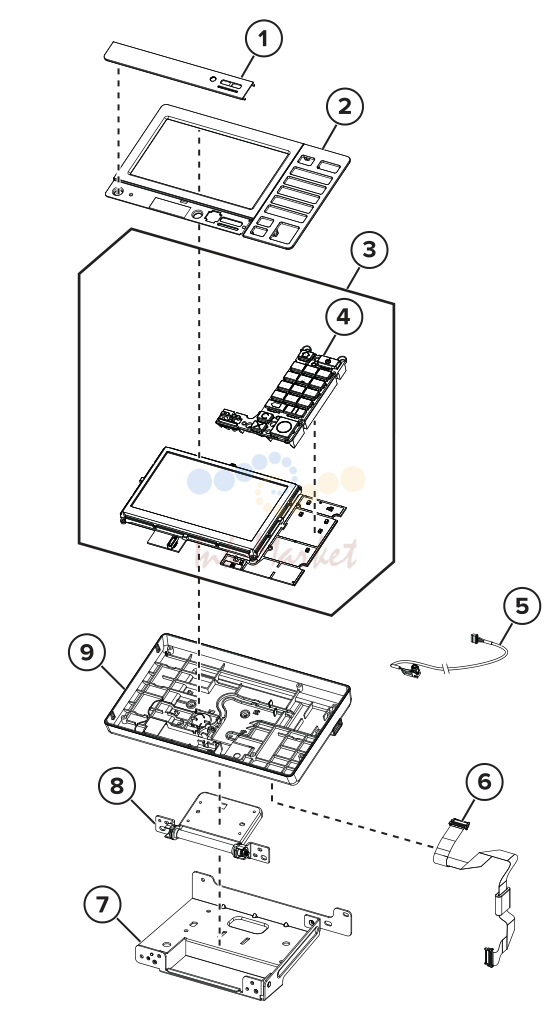

Control panel (MX72x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2377 запросить цену → | 1 Bezel, control panel (MX721) -- |
| 1 | 41X2378 запросить цену → | 1 Bezel, control panel (MX725) -- |
| 1 | 41X2379 запросить цену → | 1 Bezel, control panel (XM5365) -- |
| 1 | 41X2380 запросить цену → | 1 Bezel, control panel (XM5370) -- |
| 2 | 41X0543 запросить цену → | 1 Control panel (7‑inch) cover -- |
| 3 | 41X1150 запросить цену → | 1 Control panel (7-inch) board -- |
| 4 | 41X0207 запросить цену → | 1 Button kit, Control panel (7-inch) -- |
| 5 | 41X2357 запросить цену → | 1 Headphone jack cable -- |
| 6 | 41X2321 запросить цену → | 1 Control panel cable -- |
| 7 | 41X2324 запросить цену → | 1 Control panel bracket -- |
| 8 | 41X1256 запросить цену → | 1 Control panel hinge -- |
| 9 | 41X1152 запросить цену → | 1 Control panel housing (small) -- Parts catalog 758 |

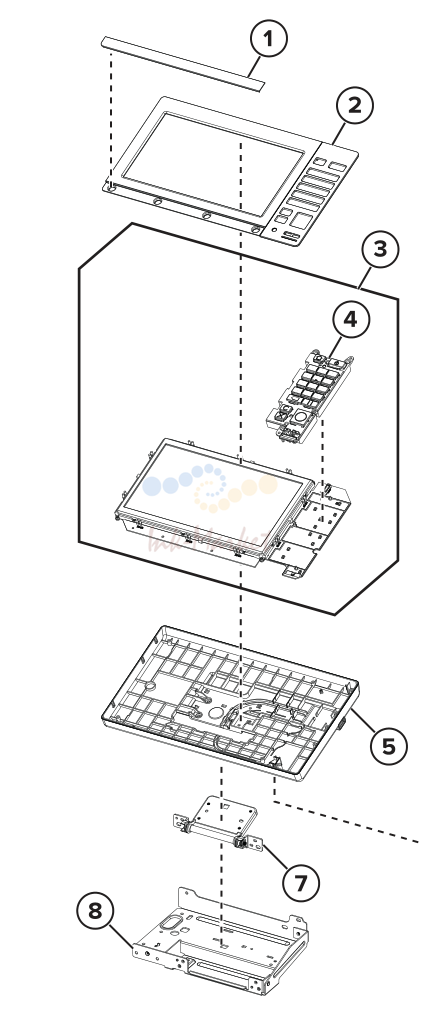

Control panel (MX82x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2384 запросить цену → | 1 Bezel, control panel (MX826) -- |
| 1 | 41X2385 запросить цену → | 1 Bezel, control panel (XM7355) -- |
| 1 | 41X2386 запросить цену → | 1 Bezel, control panel (XM7365) -- |
| 1 | 41X2387 запросить цену → | 1 Bezel, control panel (XM7370) -- |
| 1 | 41X2388 запросить цену → | 1 Bezel, control panel (MX822) -- |
| 2 | 41X0544 запросить цену → | 1 крышка, control panel (10.1-inch) -- |
| 3 | 41X1149 запросить цену → | 1 Control panel (10.1-inch) board -- |
| 4 | 41X0224 под заказ | 1 Button kit, Control panel (10.1-inch) -- |
| 5 | 41X1151 запросить цену → | 1 Control panel housing (large) -- |
| 6 | 41X2309 запросить цену → | 1 Control panel cable -- |
| 7 | 41X1256 запросить цену → | 1 Control panel hinge -- |
| 8 | 41X2325 запросить цену → | 1 Control panel bracket -- Parts catalog 760 |

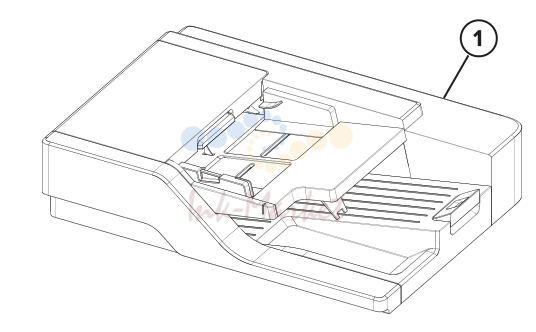

ADF 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1894 под заказ | 1 ADF (MX72x) “ADF removal” on page 450 |
| 1 | 41X1895 под заказ | 1 ADF (MX82x) “ADF removal” on page 450 Parts catalog 764 |

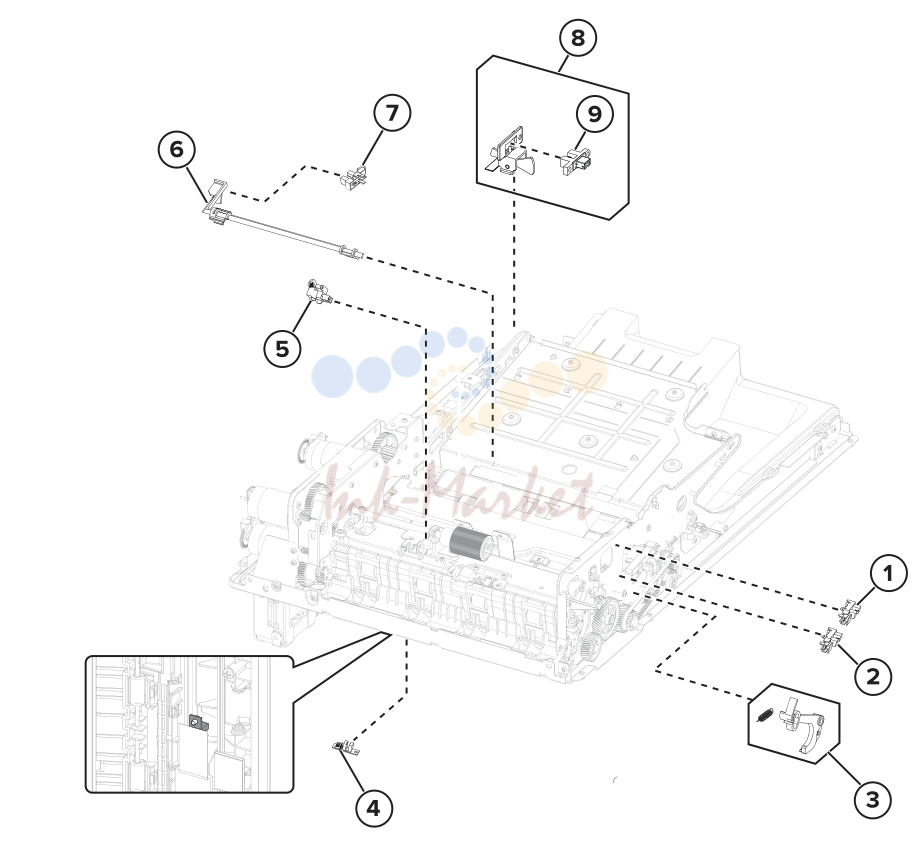

ADF 6
| № | Артикул | Наименование |
|---|---|---|
| 8 | 41X1881 запросить цену → | датчик (ADF closed) with -- actuator Parts catalog 774 |

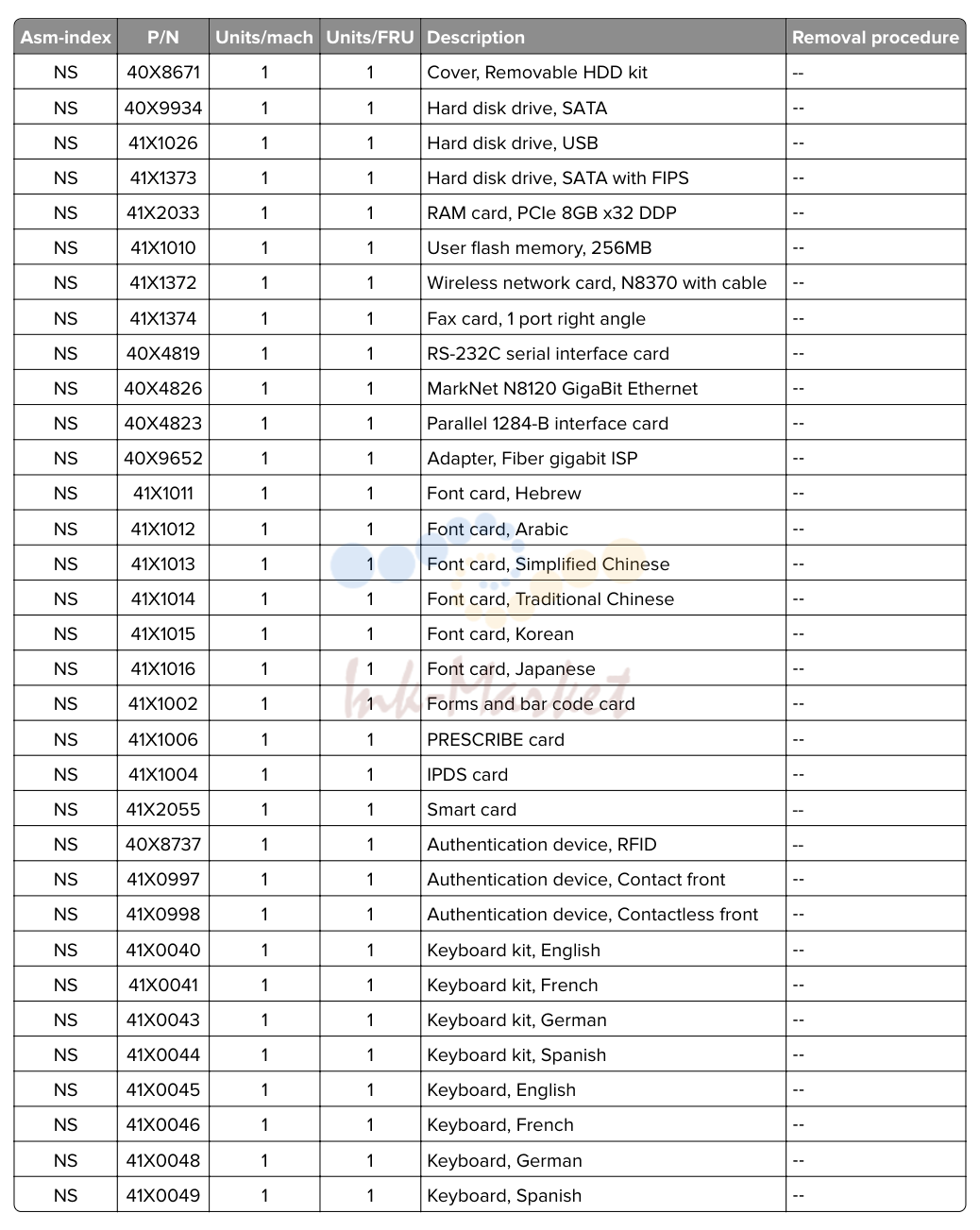

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1373 запросить цену → | Hard disk drive, SATA with FIPS ‑‑ | |
| 41X1010 запросить цену → | User flash memory, 256MB ‑‑ | |
| 41X1372 запросить цену → | Wireless network card, N8370 with cable ‑‑ | |
| 41X1374 запросить цену → | Fax card, 1 port right angle ‑‑ ‑‑ ‑‑ ‑‑ | |
| 41X1011 запросить цену → | Font card, Hebrew ‑‑ | |
| 41X1012 запросить цену → | Font card, Arabic ‑‑ | |
| 41X1013 запросить цену → | Font card, Simplified Chinese ‑‑ | |
| 41X1014 запросить цену → | Font card, Traditional Chinese ‑‑ | |
| 41X1015 запросить цену → | Font card, Korean ‑‑ | |
| 41X1016 запросить цену → | Font card, Japanese ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ Parts catalog 781 |
250- and 550-sheet tray option 1 (MX72x,
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1118 под заказ | 550-sheet tray insert “лоток insert removal” on page 441 |
| 3 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 441 page 519 Parts catalog 784 |

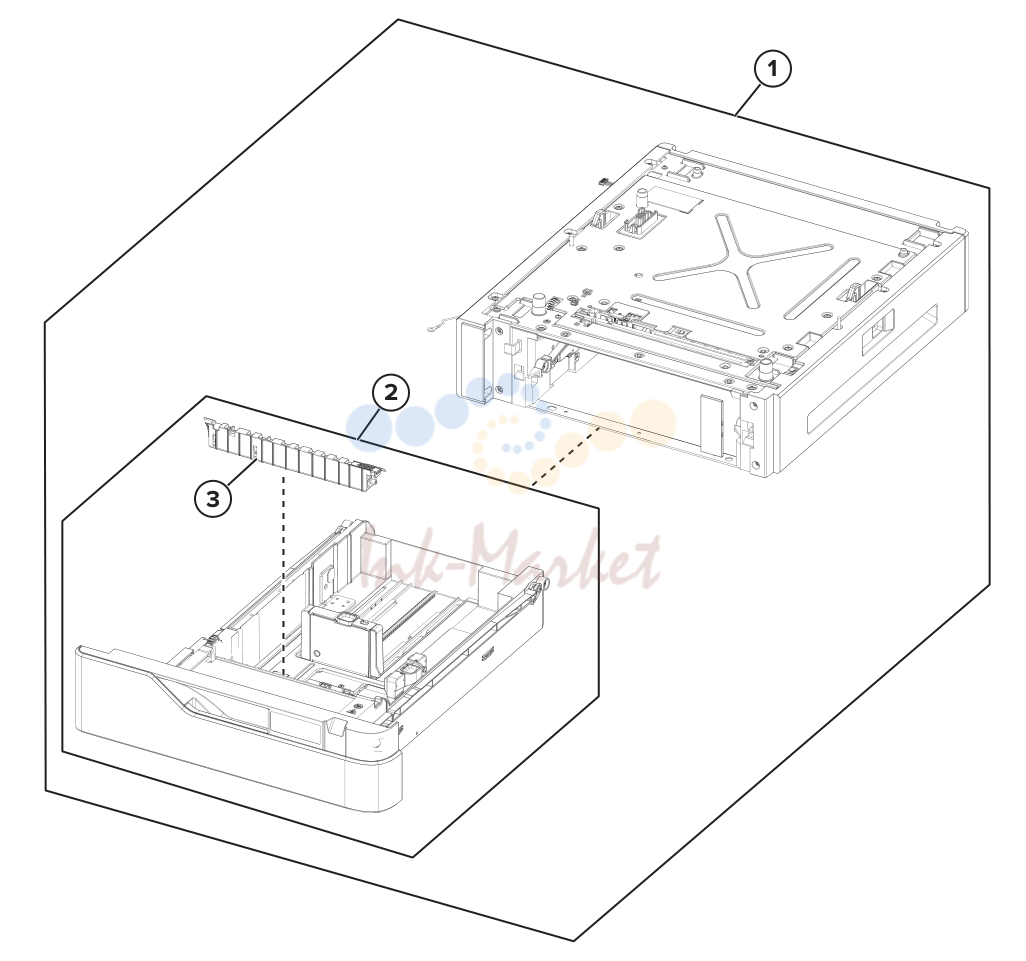

250- and 550-sheet tray option 1 (MX82x
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 441 page 519 Parts catalog 786 |
2100‑sheet tray option 1 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 441 page 487 cover on page 498 ‑‑ Parts catalog 794 |

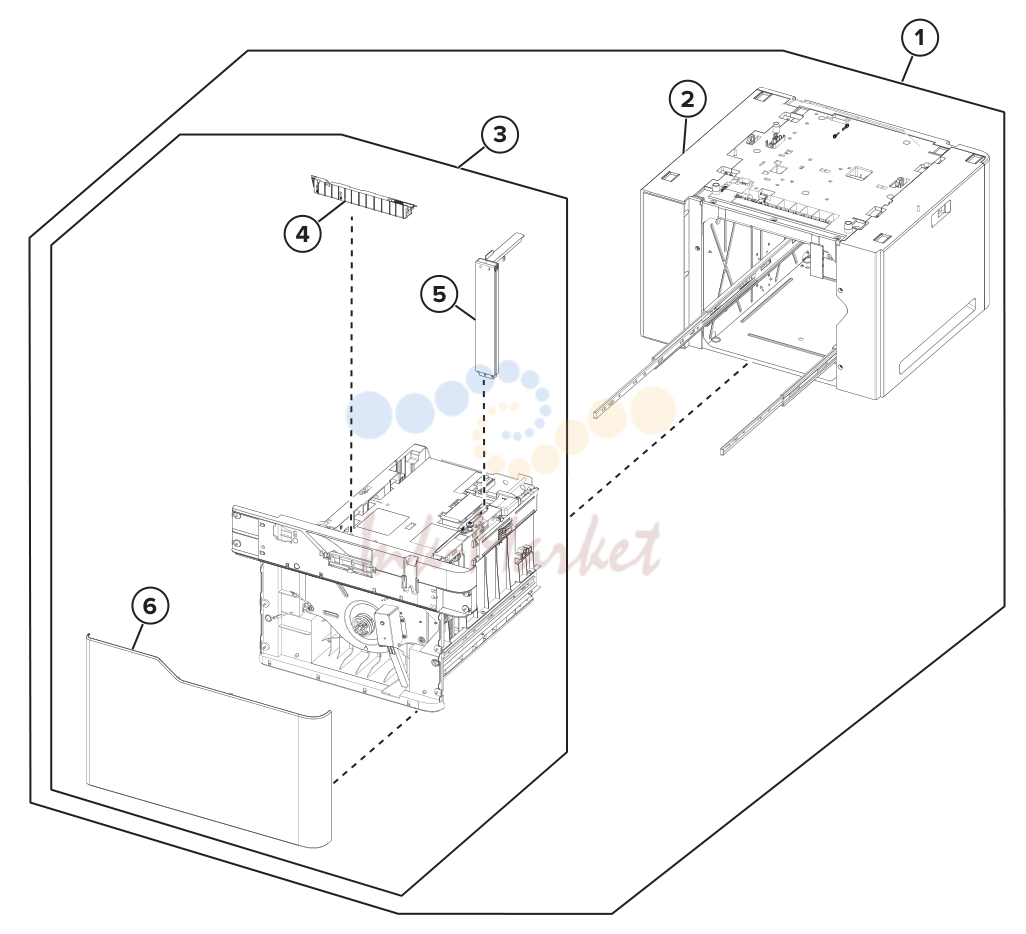

2100‑sheet tray option 1 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 441 487 cover on page 498 page 519 Parts catalog 796 |
2100‑sheet tray option 2 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1677 запросить цену → | 2100‑sheet tray right “2100-sheet tray right cover removal” cover on page 492 elevator drive removal” on page 500 page 505 cover page 489 tray transport) removal” on page 494 controller board removal” on page 499 interface cable removal” on page 502 cover page 489 Parts catalog 798 |

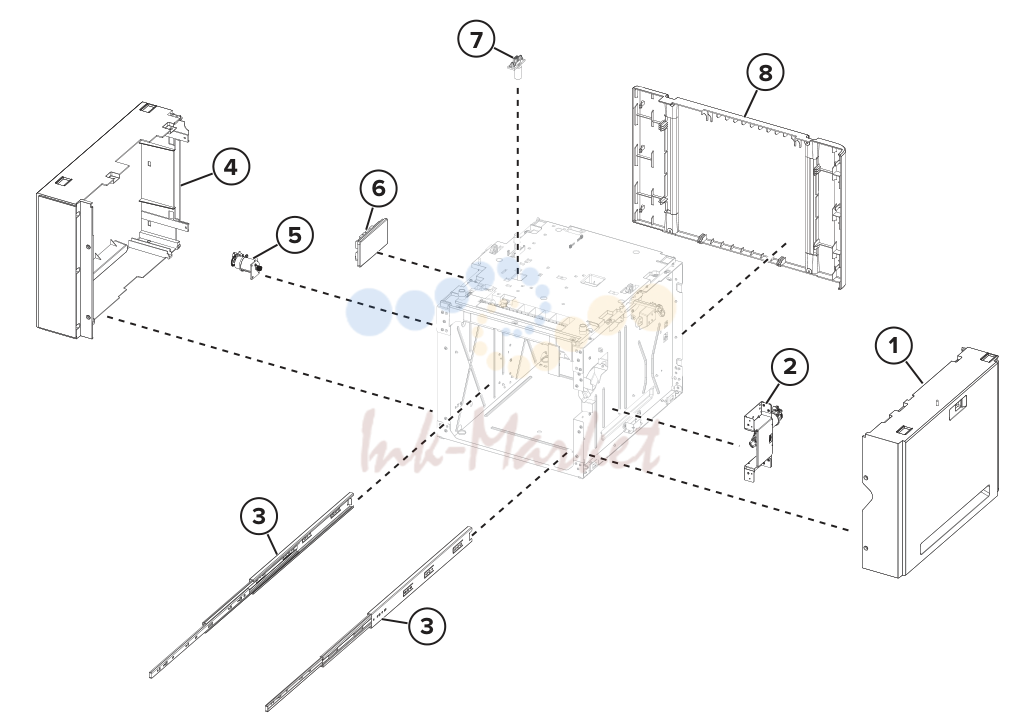

2100‑sheet tray option 2 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1681 запросить цену → | 2100‑sheet tray right “2100-sheet tray right cover removal” cover on page 492 elevator drive removal” on page 500 page 505 cover page 489 tray transport) removal” on page 494 controller board removal” on page 499 interface cable removal” on page 502 cover page 489 Parts catalog 800 |
2100‑sheet tray option 3 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X1108 ✓ в наличии | 2100-sheet tray pick roller ‑‑ pick) removal” on page 499 feeder removal” on page 509 pick roller index) index) removal” on page 507 paper present) present) removal” on page 508 Parts catalog 802 |

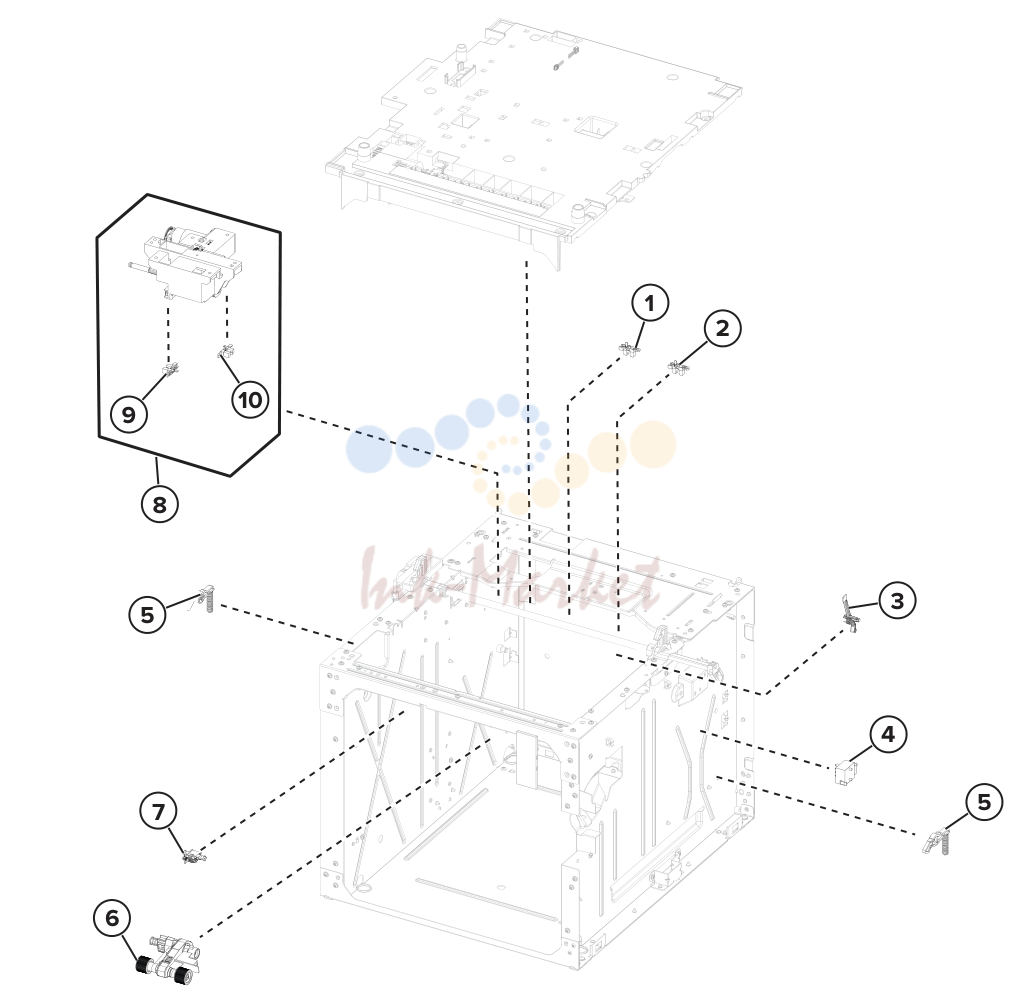

2100‑sheet tray option 3 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X1108 ✓ в наличии | 2100-sheet tray pick roller ‑‑ pick) removal” on page 499 feeder removal” on page 509 pick roller index) index) removal” on page 507 paper present) present) removal” on page 508 Parts catalog 804 |

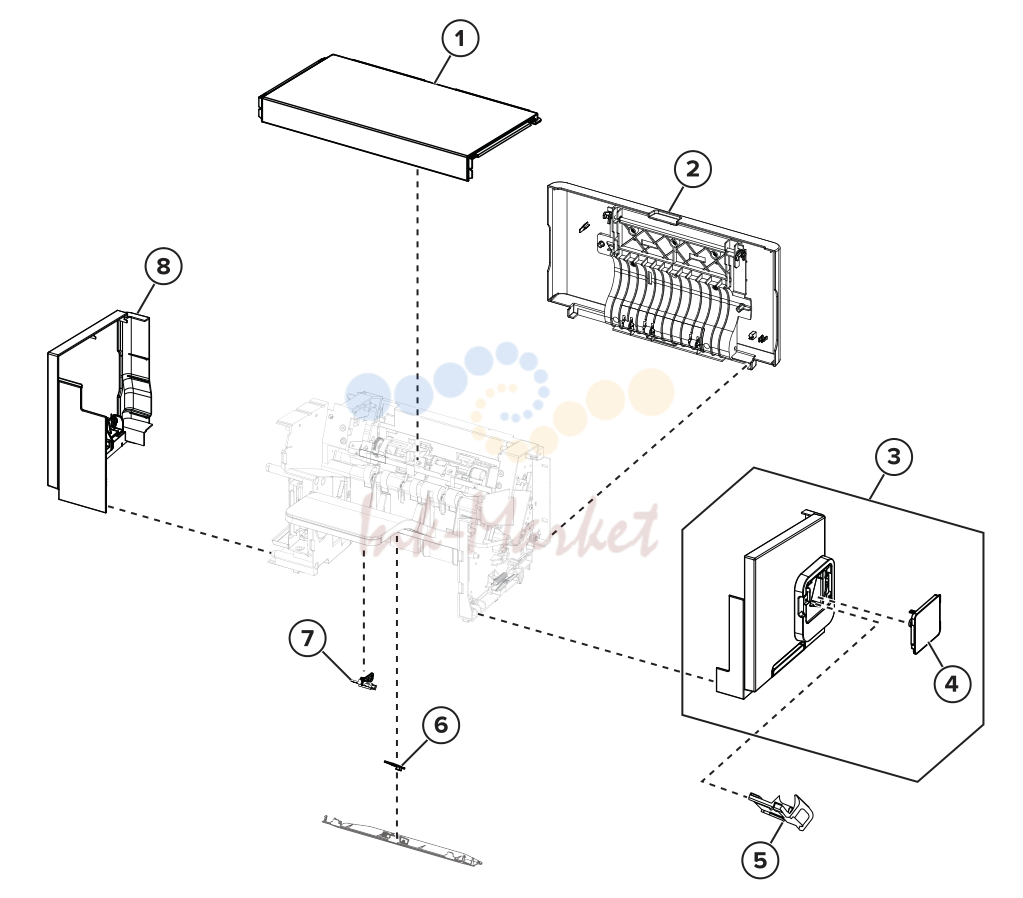

Staple finisher 1
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1701 запросить цену → | Staple cartridge “Staple cartridge access door removal” access door on page 595 holder page 658 page 547 paper present) bin paper present) removal” on page 548 |
| 8 | 41X1715 запросить цену → | Staple finisher left “Staple finisher/offset stacker left cover cover removal” on page 535 Parts catalog 808 |

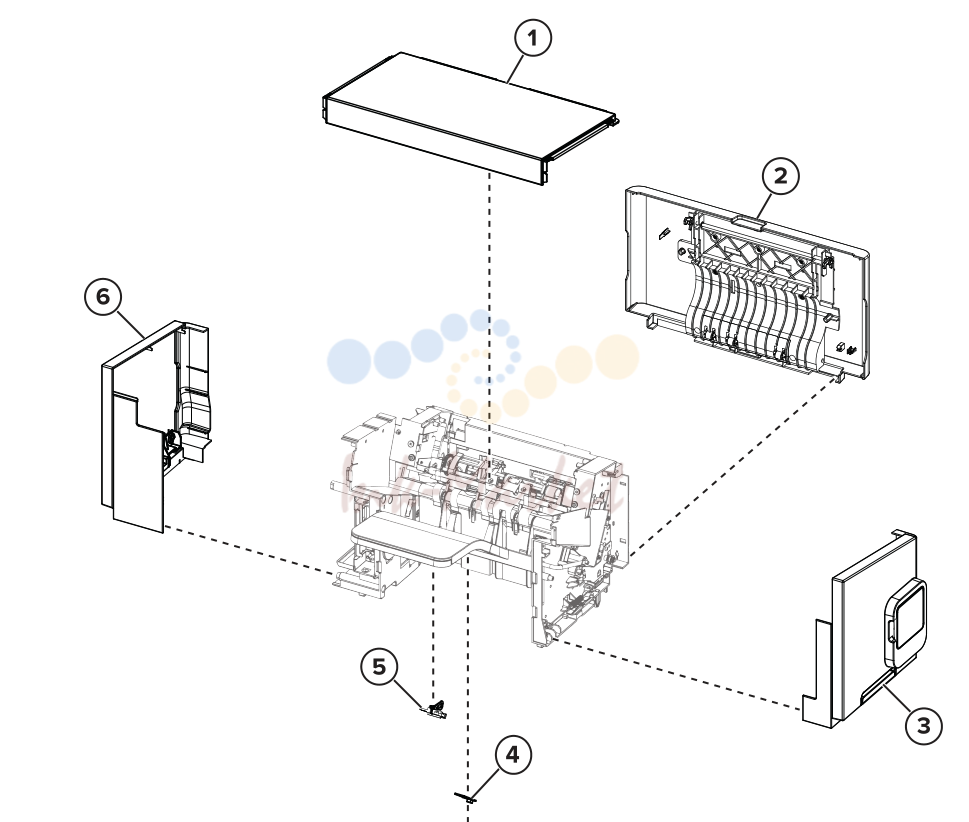

Offset stacker 1
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1716 запросить цену → | Offset stacker right “Stapler right cover removal” on cover page 593 page 547 bin paper present) bin paper present) removal” on page 548 |
| 6 | 41X1715 запросить цену → | Offset stacker left “Staple finisher/offset stacker left cover cover removal” on page 535 Parts catalog 818 |

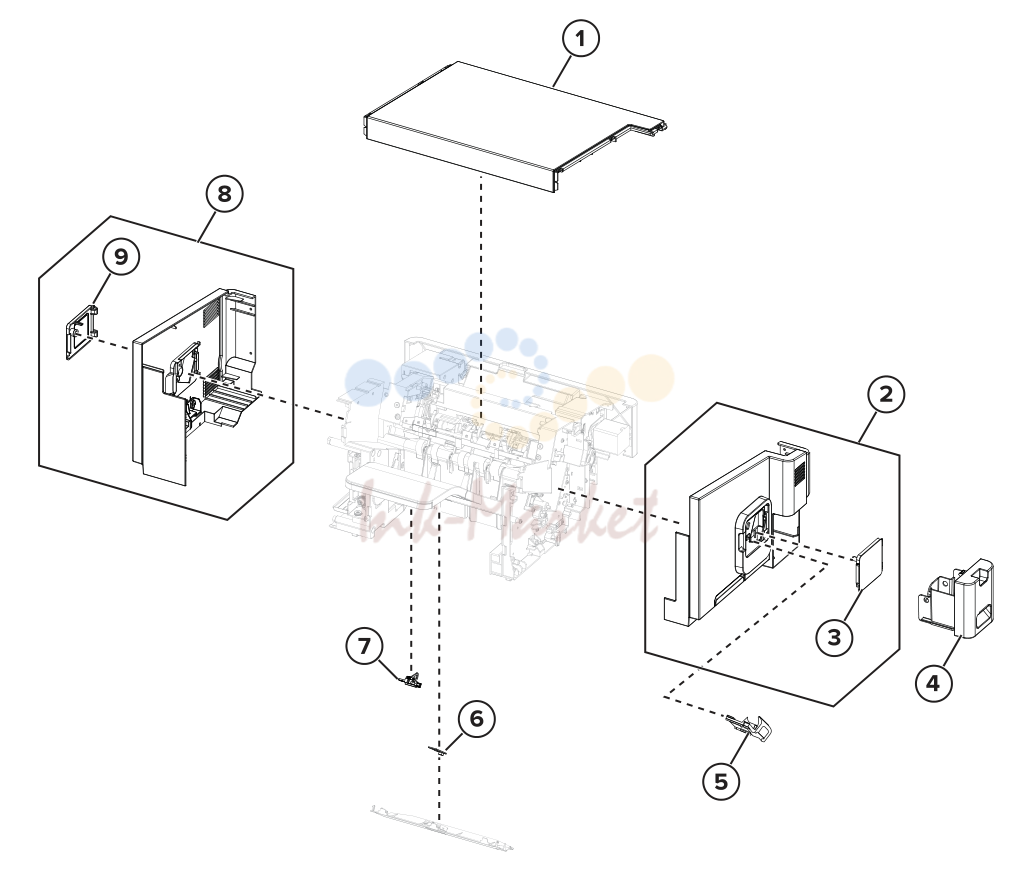

Staple, hole punch finisher 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1719 запросить цену → | Staple, hole punch “Staple, hole punch finisher right finisher right cover cover removal” on page 655 |
| 3 | 41X1701 запросить цену → | Staple cartridge access “Staple cartridge access door door removal” on page 595 page 658 ‑‑ ‑‑ present) |
| 8 | 41X1718 запросить цену → | Staple, hole punch “Staple, hole punch finisher left finisher left cover cover removal” on page 653 access door removal” on page 653 Parts catalog 834 |

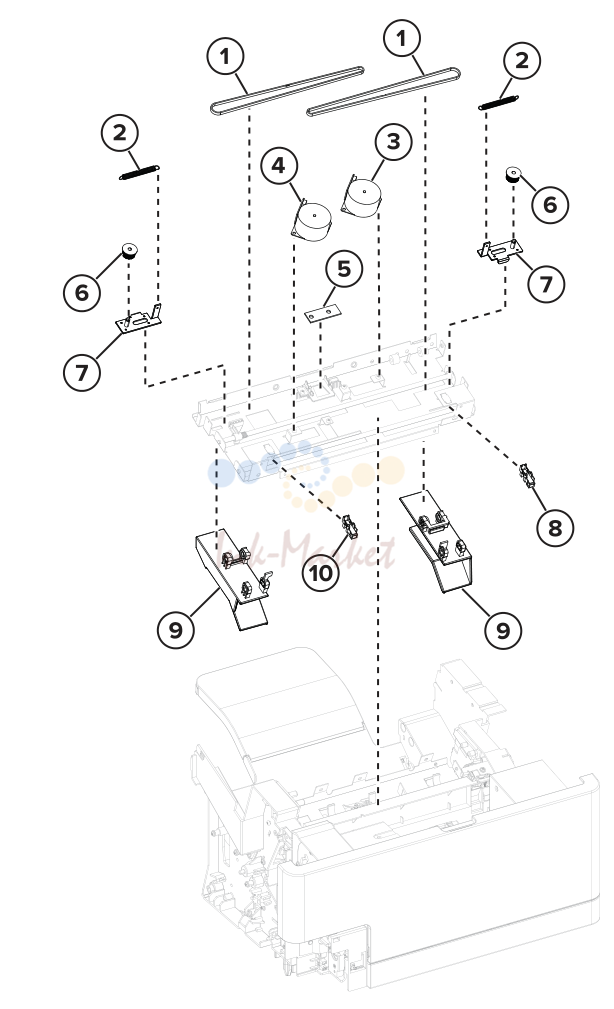

Staple, hole punch finisher 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8212 запросить цену → | 1 Tamper drive belt ‑‑ |
| 2 | 41X1705 запросить цену → | 1 Tamper spring ‑‑ |
| 3 | 40X8211 запросить цену → | 1 мотор (SHPF right tamper) ‑‑ |
| 5 | 41X1704 запросить цену → | 1 Staple, hole punch finisher bin LED ‑‑ |
| 6 | 41X0664 запросить цену → | 1 Tamper gear ‑‑ |
| 7 | 41X2196 запросить цену → | 1 Tamper bracket ‑‑ |
| 8 | 41X1238 запросить цену → | 1 датчик (SHPF left tamper) ‑‑ |
| 9 | 41X2160 запросить цену → | 1 Tamper aligner ‑‑ |

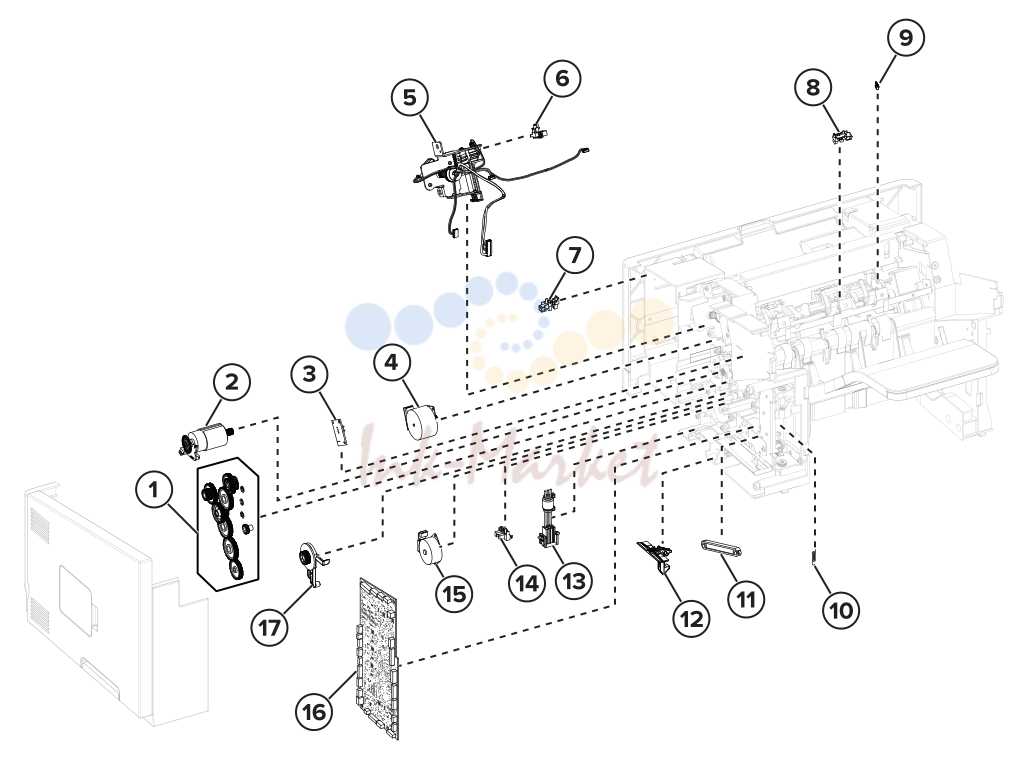

Staple, hole punch finisher 3
| № | Артикул | Наименование |
|---|---|---|
| 10 | 41X1710 запросить цену → | SHPF bin link tension “SHPF bin link tension spring spring removal” on page 685 page 686 finisher latch removal” on page 690 finisher interface cable cable removal” on page 665 ‑‑ plunger) plunger) removal” on page 666 finisher controller board board removal” on page 659 в сборе removal” on page 669 Parts catalog 838 |
