Lexmark MS610 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

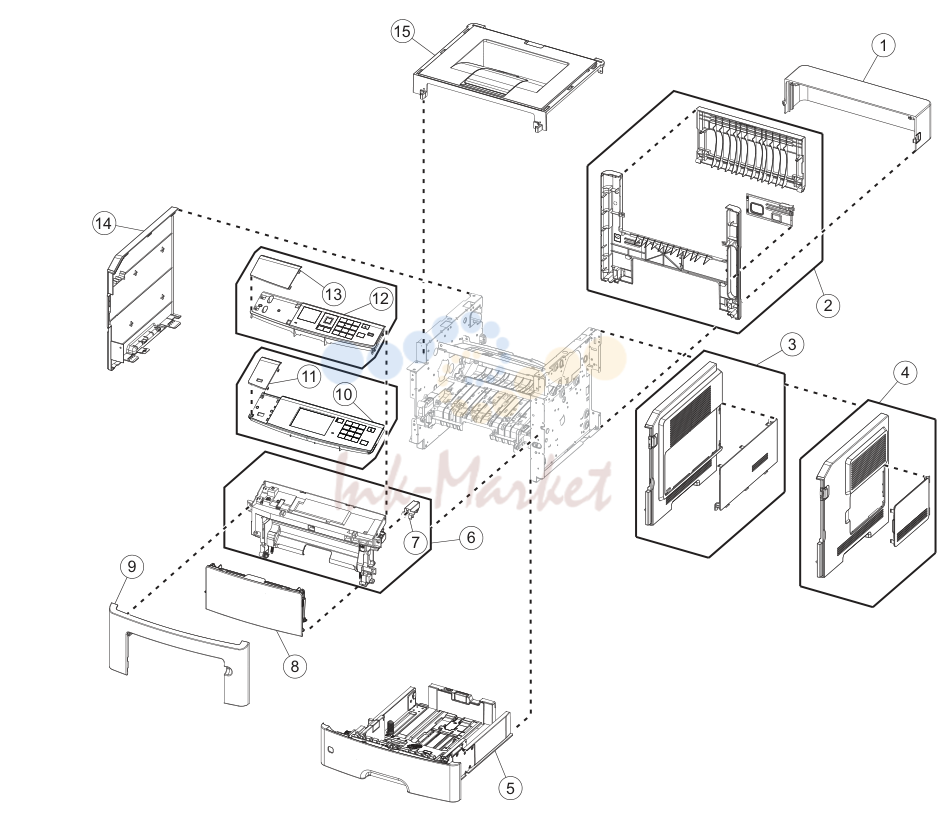

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8520 запросить цену → | Dust cover (250‑sheet tray) “Dust cover removal” on page 240 |
| 1 | 40X8521 запросить цену → | Dust cover (550‑sheet tray) “Dust cover removal” on page 240 |
| 2 | 40X8054 под заказ | задний door and cover “задний door and cover removal” on page 240 (MS510dn) |
| 2 | 40X8270 запросить цену → | задний door and cover “задний door and cover removal” on page 240 (MS610dn, MS610de) |
| 3 | 40X8087 запросить цену → | правая крышка (MS610dn, MS610de) “правая крышка removal” on page 178 |
| 4 | 40X8052 запросить цену → | правая крышка (MS510dn) “правая крышка removal” on page 178 |
| 5 | 40X8305 запросить цену → | 250-sheet tray N/A |
| 5 | 40X8086 запросить цену → | 550-sheet tray N/A |
| 6 | 40X8056 запросить цену → | передний access cover “передний access cover removal” on page 218 (MS510dn, MS610dn) |
| 6 | 40X8268 запросить цену → | передний access cover “передний access cover removal” on page 218 (MS610de) |
| 7 | 40X9148 запросить цену → | картридж plunger “картридж plunger removal” on page 194 |
| 8 | 40X9131 запросить цену → | MPF в сборе (100 sheets) “MPF в сборе removal” on page 210 |
| 9 | 40X8051 под заказ | Nameplate (MS510dn, MS610dn) “Nameplate removals” on page 199 |
| 9 | 40X8272 запросить цену → | Nameplate (MS610de) “Nameplate removals” on page 199 |
| 10 | 40X8057 запросить цену → | Control panel cover and buttons “Control panel в сборе removals” on page 201 (MS610de) “UICC removals” on Note: Does not include the UICC. page 205 |
| 11 | 40X8068 запросить цену → | Bezel (MS610de) “Bezel removals” on page 197 |
| 12 | 40X8060 запросить цену → | Control panel cover and buttons “Control panel в сборе removals” on page 201 (MS510dn) “UICC removals” on Note: Does not include the UICC. page 205 |

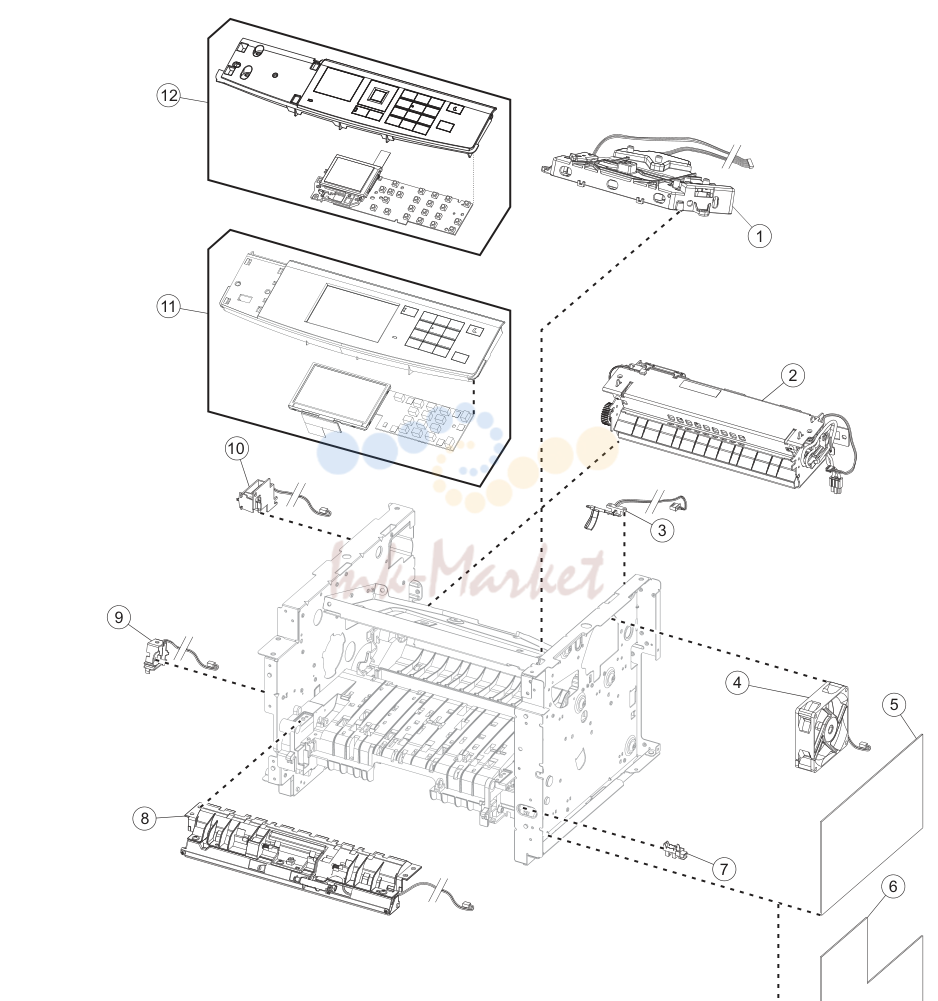

Electronics 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8081 под заказ | Laser scanning unit “Laser scanning unit (LSU) removal” on page 246 |
| 2 | 40X8343 запросить цену → | печь, 100 V “печь removal” on page 244 |
| 2 | 40X8023 запросить цену → | печь, 110 V “печь removal” on page 244 |
| 2 | 40X8024 ✓ в наличии | печь, 220 V “печь removal” on page 244 |
| 3 | 40X8050 ✓ в наличии | Narrow media/bin full sensor “Narrow media/bin full sensor removal” on page 241 |
| 4 | 40X8276 запросить цену → | Cooling fan (MS510dn, MS610dn) “Cooling fan removals” on page |
| 4 | 40X8274 под заказ | Cooling fan (MS610de) “Cooling fan removals” on page |
| 5 | 40X8029 под заказ | Controller board (MS510dn) “Controller board removals” on page 184 |
| 5 | 40X8030 запросить цену → | Controller board (MS610dn) “Controller board removals” on page 184 |
| 6 | 40X8388 запросить цену → | Controller board (MS610de) “Controller board removals” on page 184 |
| 7 | 40X7592 под заказ | лоток present sensor “лоток present sensor removal” on page 179 |
| 8 | 40X8280 запросить цену → | передний input guide “передний input guide removal” on page 219 |
| 9 | 40X8300 под заказ | MPF solenoid “MPF solenoid removal” on page 169 |
| 10 | 40X8301 ✓ в наличии | Reverse solenoid “Reverse solenoid removal” on page 174 |
| 11 | 40X8285 запросить цену → | Control panel в сборе (MS610de) “Control panel в сборе removals” on page 201 |
| 12 | 40X8292 под заказ | Control panel в сборе (MS510dn) “Control panel в сборе removals” on page 201 |
| 12 | 40X8284 запросить цену → | Control panel в сборе (MS610dn) “Control panel в сборе removals” on page 201 |

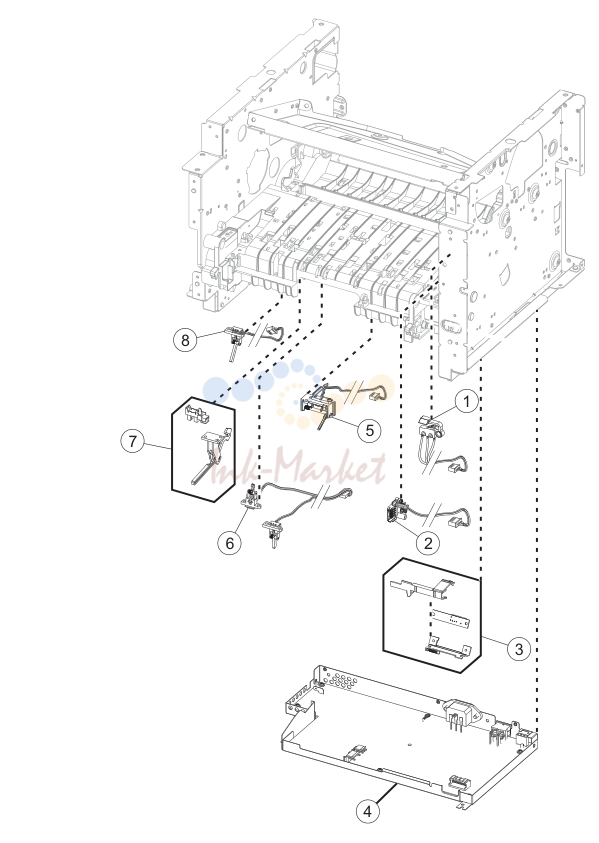

Electronics 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8048 под заказ | передний door sensor “передний door sensor removal” on page 218 |
| 2 | 40X8266 ✓ в наличии | картридж smart chip contact “Toner cartridge smart chip contact removal” on page 188 |
| 3 | 40X8046 запросить цену → | Toner density sensor “Toner density sensor removal” on page 232 |
| 4 | 40X7797 запросить цену → | Power supply, 100 V/110 V “Power supply removal” on page 223 or “Power supply removal (MS610)” on page 224 |
| 4 | 40X7798 под заказ | Power supply, 220 V “Power supply removal” on page 223 or “Power supply removal (MS610)” on page 224 |
| 5 | 40X8045 под заказ | Trailing edge sensor “Trailing edge sensor removal” on page 232 |
| 6 | 40X8043 под заказ | дуплекс sensor and input sensor “дуплекс sensor and input sensor removal” on page 227 |
| 7 | 40X7592 под заказ | Media present sensor “Media present sensor removal” on page 230 |
| 8 | 40X8044 под заказ | Index sensor “Index sensor removal” on page 230 |

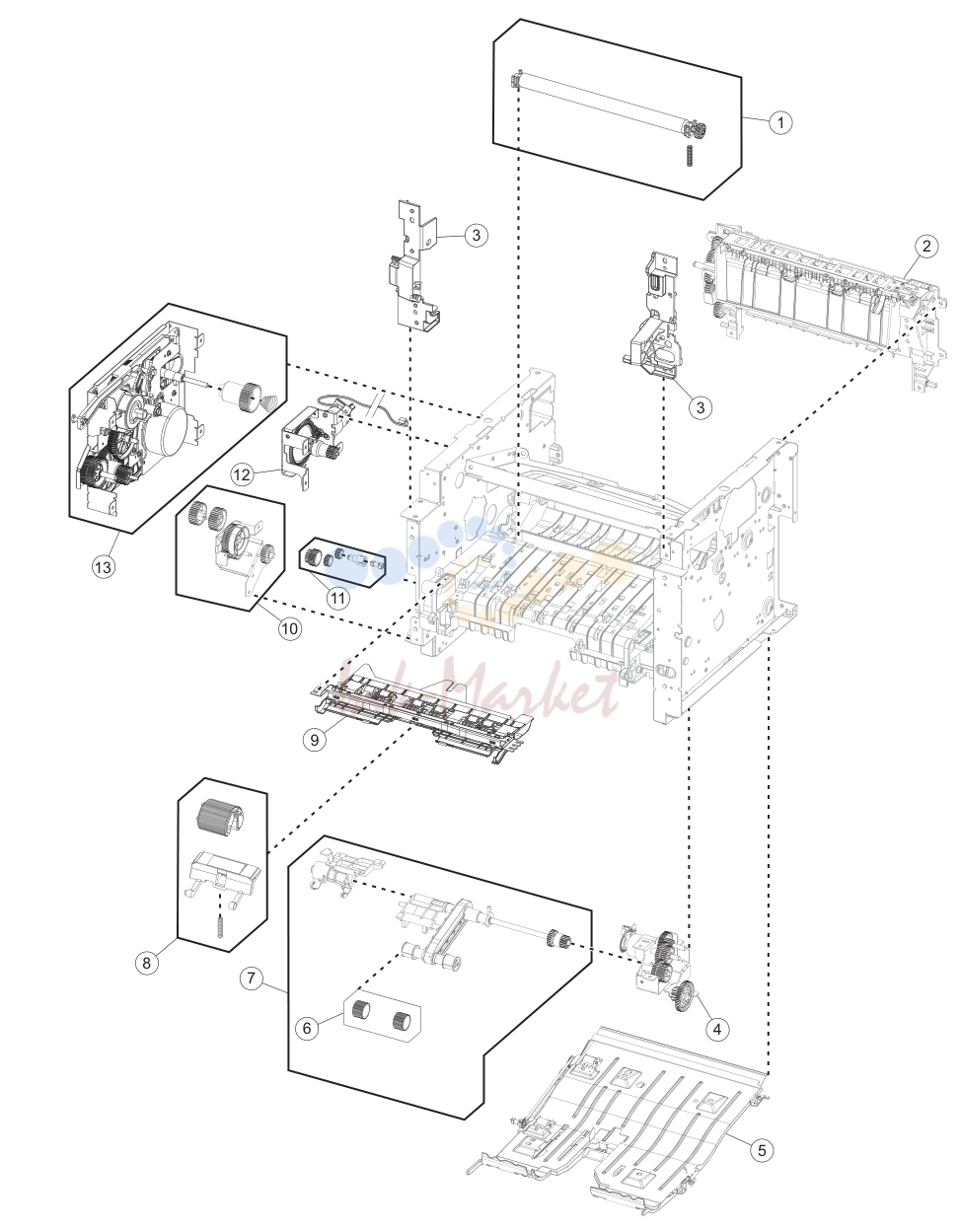

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X5364 запросить цену → | перенос roll “перенос roll removal” on page 193 |
| 2 | 40X8298 запросить цену → | реверс-привод в сборе (MS510dn) “реверс-привод в сборе removal” on page 243 |
| 2 | 40X8437 запросить цену → | реверс-привод в сборе (MS611dn) “реверс-привод в сборе removal” on page 243 |
| 2 | 40X8438 под заказ | реверс-привод в сборе (MS611de) “реверс-привод в сборе removal” on page 243 |
| 3 | 40X8299 запросить цену → | передний mounts “левый front mount removal” on page 190 “правый front mount removal” on page 191 |
| 4 | 40X8084 под заказ | Pick/Lift motor gearbox “Pick/Lift motor gearbox removal” on page 239 |
| 5 | 40X8275 под заказ | дуплекс в сборе “дуплекс removal” on page 226 |
| 6 | 40X8297 запросить цену → | Pick tire N/A |
| 7 | 40X8261 запросить цену → | ACM в сборе “ACM в сборе removal” on page 233 |
| 8 | 40X8295 ✓ в наличии | MPF pick roller and separator pad “MPF pick roller removal” on page 213 and “Separator pad removal” on page |
| 9 | 40X8279 под заказ | Jam access cover “Jam access cover removal” on page 214 |
| 10 | 40X8278 под заказ | MPF gearbox “MPF gearbox removal” on page 171 |
| 11 | 40X8277 под заказ | дуплекс gear в сборе “дуплекс gear в сборе removal” on page 176 |
| 12 | 40X8083 под заказ | картридж gearbox “картридж gearbox removal” on page 175 |
| 13 | 40X8085 под заказ | Main drive gearbox “Main drive gearbox removal” on page 167 |
| 40X8394 запросить цену → | Screw kit N/A |

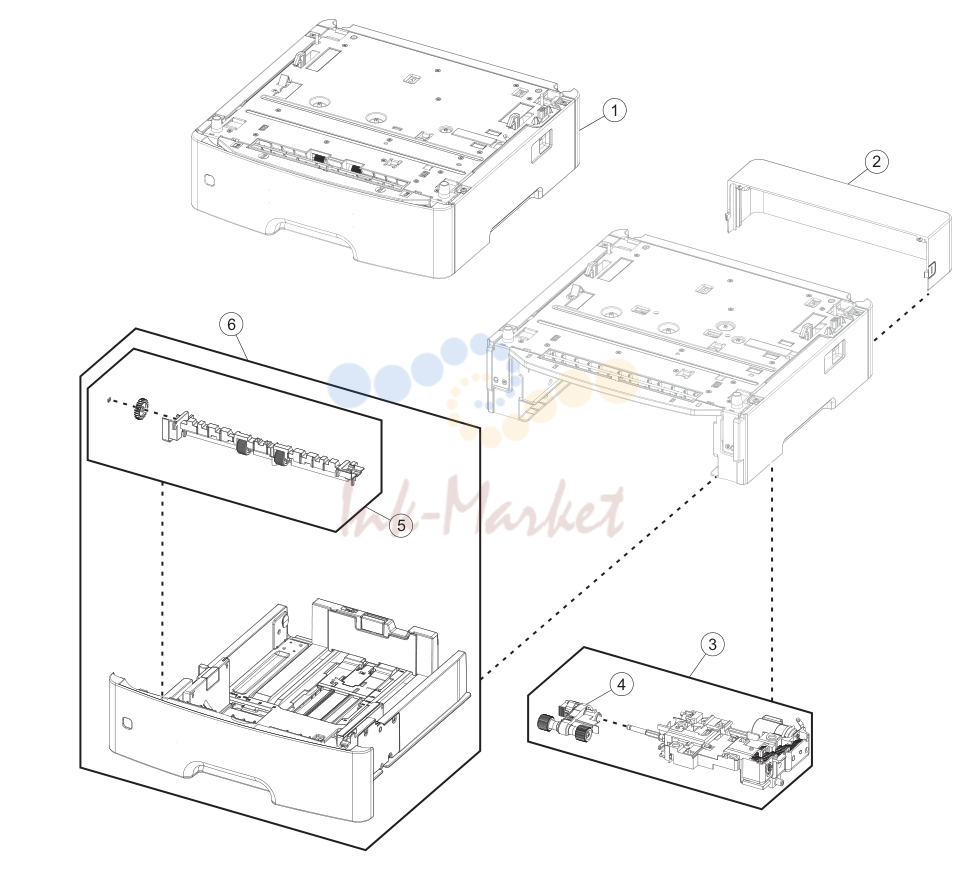

Option trays
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8287 запросить цену → | 250-sheet tray N/A |
| 1 | 40X8286 запросить цену → | 550-sheet tray N/A |
| 2 | 40X8520 запросить цену → | Dust cover, 250‑sheet tray “Dust cover removal” on page 240 |
| 2 | 40X8521 запросить цену → | Dust cover, 550‑sheet tray “Dust cover removal” on page 240 |
| 3 | 40X8262 запросить цену → | ACM в сборе “ACM в сборе removal” on page 250 |
| 5 | 40X8444 ✓ в наличии | Separator roll в сборе “Separator roll в сборе removal” on page |
| 6 | 40X8305 запросить цену → | 250-sheet tray insert N/A |
| 6 | 40X8086 запросить цену → | 550-sheet tray insert N/A |

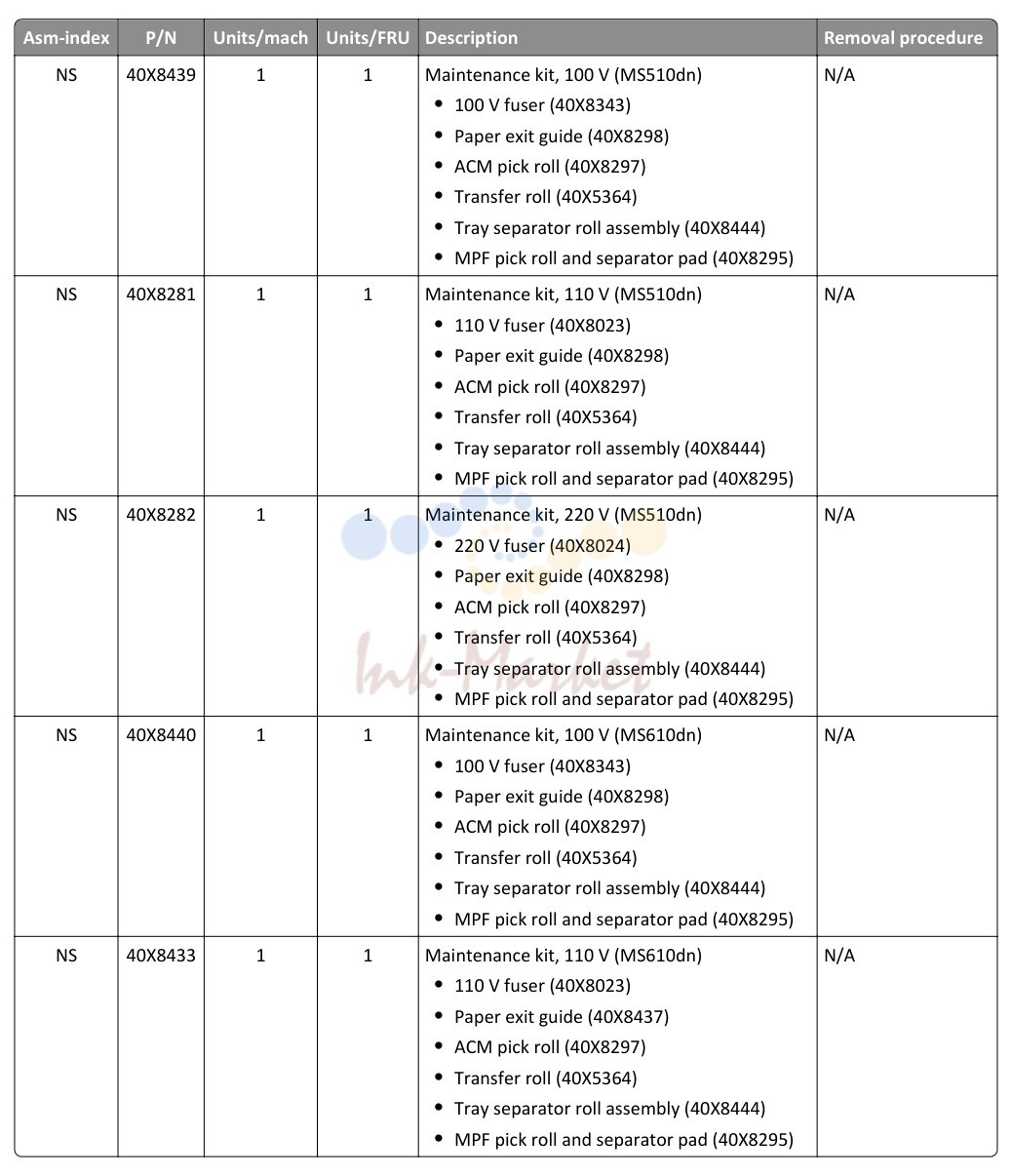

Maintenance kits
| № | Артикул | Наименование |
|---|---|---|
| 40X8439 запросить цену → | Maintenance kit, 100 V (MS510dn) N/A (cid:129) 100 V fuser (40X8343) (cid:129) Paper exit guide (40X8298) (cid:129) ACM pick roll (40X8297) (cid:129) перенос roll (40X5364) (cid:129) лоток separator roll в сборе (40X8444) (cid:129) MPF pick roll and separator pad (40X8295) | |
| 40X8281 запросить цену → | Maintenance kit, 110 V (MS510dn) N/A (cid:129) (cid:129) Paper exit guide (40X8298) (cid:129) ACM pick roll (40X8297) (cid:129) перенос roll (40X5364) (cid:129) лоток separator roll в сборе (40X8444) (cid:129) MPF pick roll and separator pad (40X8295) | |
| 40X8282 под заказ | Maintenance kit, 220 V (MS510dn) N/A (cid:129) 220 V fuser (40X8024) (cid:129) Paper exit guide (40X8298) (cid:129) ACM pick roll (40X8297) (cid:129) перенос roll (40X5364) (cid:129) лоток separator roll в сборе (40X8444) (cid:129) MPF pick roll and separator pad (40X8295) | |
| 40X8440 запросить цену → | Maintenance kit, 100 V (MS610dn) N/A (cid:129) 100 V fuser (40X8343) (cid:129) Paper exit guide (40X8298) (cid:129) ACM pick roll (40X8297) (cid:129) перенос roll (40X5364) (cid:129) лоток separator roll в сборе (40X8444) (cid:129) MPF pick roll and separator pad (40X8295) | |
| 40X8433 запросить цену → | Maintenance kit, 110 V (MS610dn) N/A (cid:129) (cid:129) Paper exit guide (40X8437) (cid:129) ACM pick roll (40X8297) (cid:129) перенос roll (40X5364) (cid:129) лоток separator roll в сборе (40X8444) (cid:129) MPF pick roll and separator pad (40X8295) |

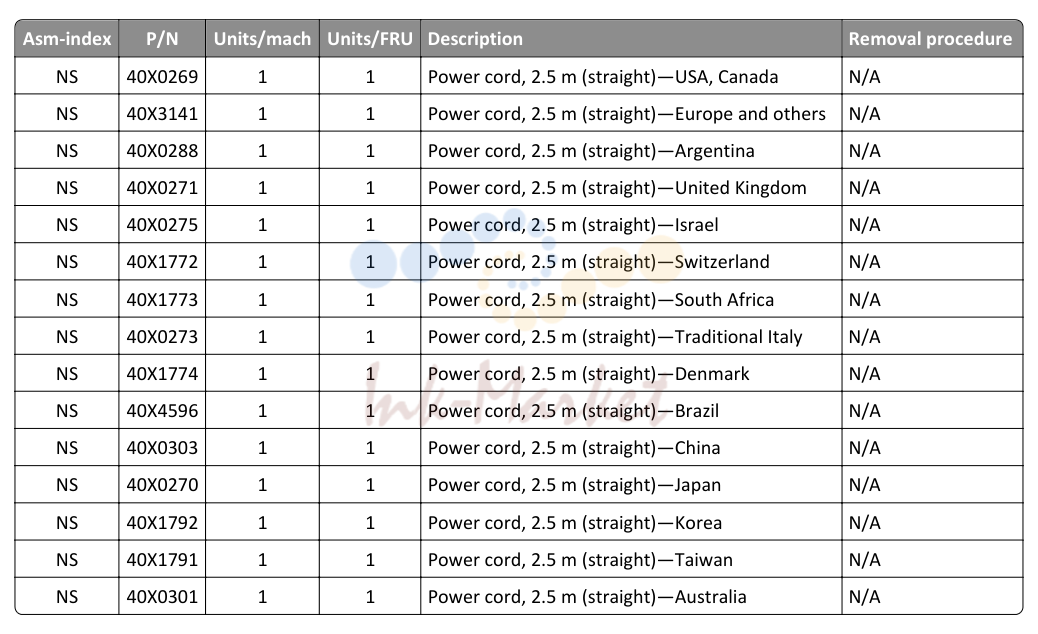

Power cords
| № | Артикул | Наименование |
|---|---|---|
| 40X0269 запросить цену → | Power cord, 2.5 m (straight)—USA, Canada N/A | |
| 40X3141 запросить цену → | Power cord, 2.5 m (straight)—Europe and others N/A | |
| 40X0288 запросить цену → | Power cord, 2.5 m (straight)—Argentina N/A | |
| 40X0271 запросить цену → | Power cord, 2.5 m (straight)—United Kingdom N/A | |
| 40X0275 запросить цену → | Power cord, 2.5 m (straight)—Israel N/A | |
| 40X1772 запросить цену → | Power cord, 2.5 m (straight)—Switzerland N/A | |
| 40X1773 запросить цену → | Power cord, 2.5 m (straight)—South Africa N/A | |
| 40X0273 запросить цену → | Power cord, 2.5 m (straight)—Traditional Italy N/A | |
| 40X1774 запросить цену → | Power cord, 2.5 m (straight)—Denmark N/A | |
| 40X4596 запросить цену → | Power cord, 2.5 m (straight)—Brazil N/A | |
| 40X0303 запросить цену → | Power cord, 2.5 m (straight)—China N/A | |
| 40X0270 запросить цену → | Power cord, 2.5 m (straight)—Japan N/A | |
| 40X1792 запросить цену → | Power cord, 2.5 m (straight)—Korea N/A | |
| 40X1791 запросить цену → | Power cord, 2.5 m (straight)—Taiwan N/A | |
| 40X0301 запросить цену → | Power cord, 2.5 m (straight)—Australia N/A |
