Lexmark MS410 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

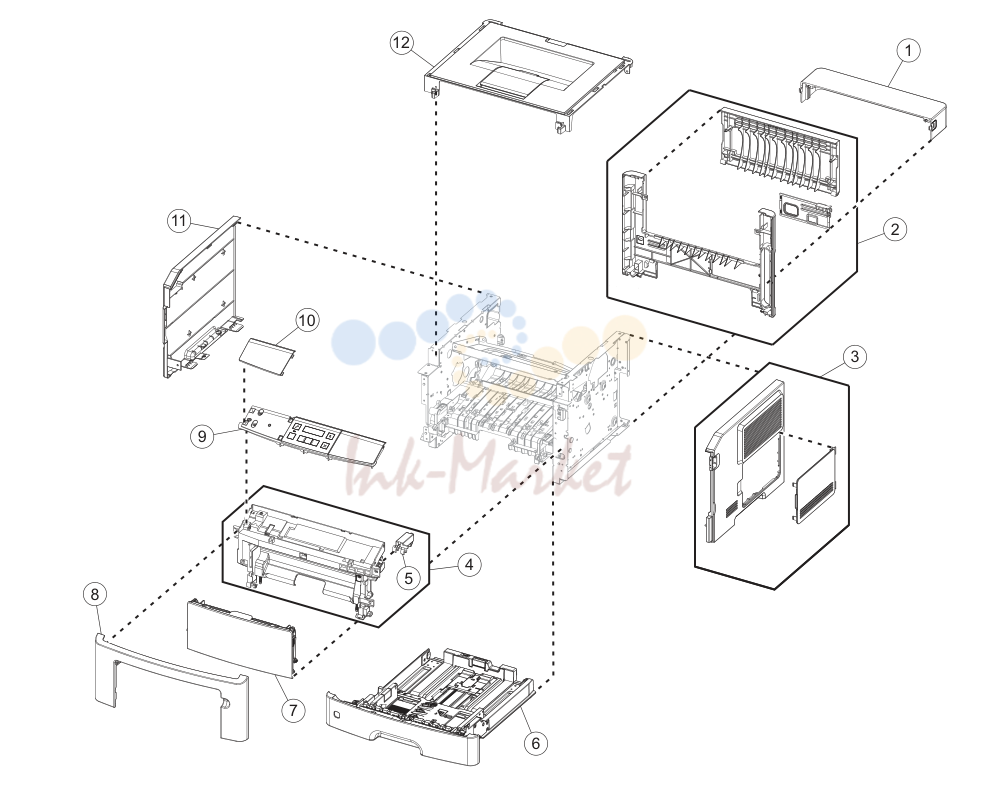

крышки

крышки

№АртикулНаименование
140X8520 запросить цену →Dust cover (250‑sheet tray) “Dust cover removal” on page 207
240X8054 под заказзадний door and cover “задний door and cover removal” on page 207
340X8052 запросить цену →правая крышка “правая крышка removal” on page 162
440X8056 запросить цену →передний access cover “передний access cover removal” on page 186
540X9148 запросить цену →картридж plunger “картридж plunger removal” on page 171
640X8303 под заказ250-sheet tray N/A
740X8302 запросить цену →MPF в сборе (50 sheets) “MPF в сборе removal” on page 178
840X8051 под заказNameplate “Nameplate removal” on page 175
940X8059 запросить цену →Control panel в сборе “Control panel в сборе removal” on page 175 Note: Does not include the UICC. “UICC removal” on page 177
1040X8064 запросить цену →Bezel (MS410d) “Bezel removal” on page 174
1040X8065 запросить цену →Bezel (MS410dn) “Bezel removal” on page 174
1140X8053 под заказлевая крышка “левая крышка removal” on page 146
1240X8055 запросить цену →верхняя крышка “верхняя крышка removal” on page 212l

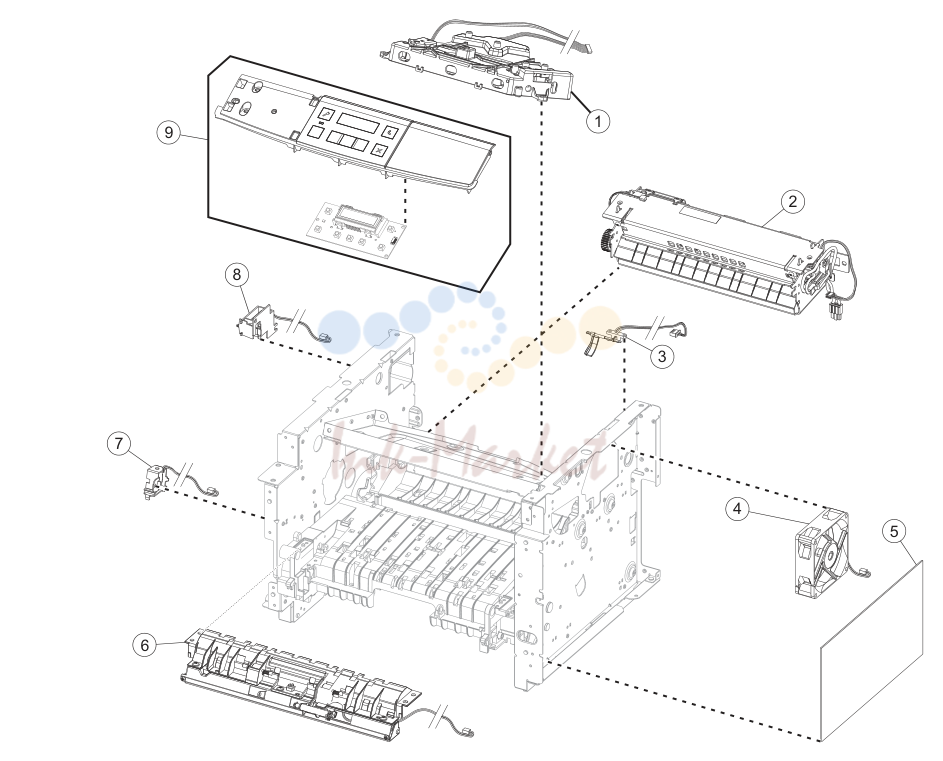

Electronics 1

Electronics 1

№АртикулНаименование
140X8081 под заказLaser scanning unit “Laser scanning unit (LSU) removal” on page 213
240X8343 запросить цену →печь, 100 V “печь removal” on page 211
240X8023 запросить цену →печь, 110 V “печь removal” on page 211
240X8024 ✓ в наличиипечь, 220 V “печь removal” on page 211
340X8050 ✓ в наличииNarrow media/bin full sensor “Narrow media/bin full sensor removal” on page 208
440X8276 запросить цену →Cooling fan “Cooling fan removal” on page 163
540X8027 под заказController board (MS410d) “Controller board removal” on page 164
540X8028 под заказController board (MS410dn) “Controller board removal” on page 164
640X8280 запросить цену →передний input guide “передний input guide removal” on page 187
740X8300 под заказMPF solenoid “MPF solenoid removal” on page 149
840X8301 ✓ в наличииReverse solenoid “Reverse solenoid removal” on page 154
940X8291 запросить цену →Control panel в сборе “Control panel в сборе removal” on page 175 “UICC removal” on page 177

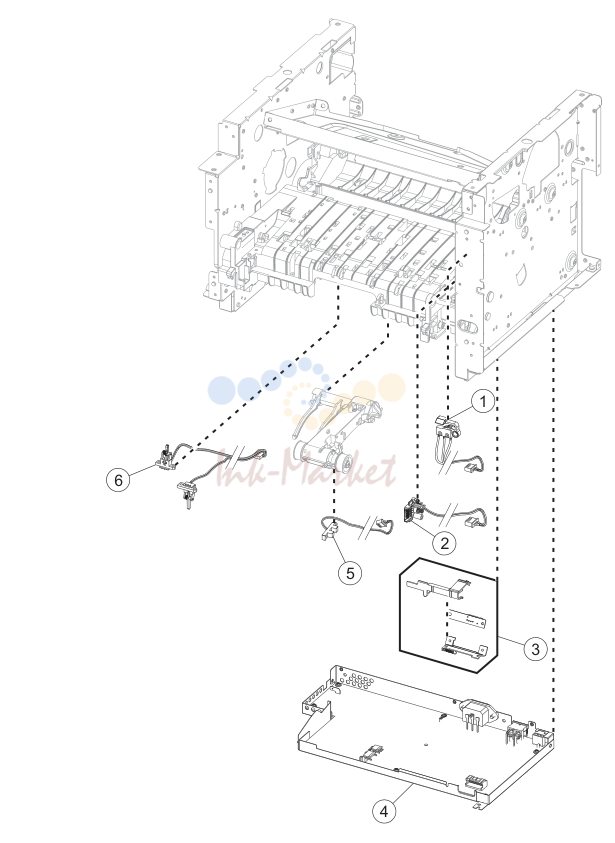

Electronics 2

Electronics 2

№АртикулНаименование
140X8048 под заказпередний door sensor “передний door sensor removal” on page 186
240X8266 ✓ в наличииToner cartridge smart chip contact “Toner cartridge smart chip contact removal” on page 165
340X8046 запросить цену →Toner density sensor “Toner density sensor removal” on page 196
440X7795 запросить цену →Power supply, 100 V/110 V “Power supply removal” on page
440X7796 под заказPower supply, 220 V “Power supply removal” on page
540X8047 запросить цену →Trailing edge sensor “Trailing edge sensor removal” on page 197
640X8043 под заказдуплекс sensor and input sensor “дуплекс sensor and input sensor removal” on page 194

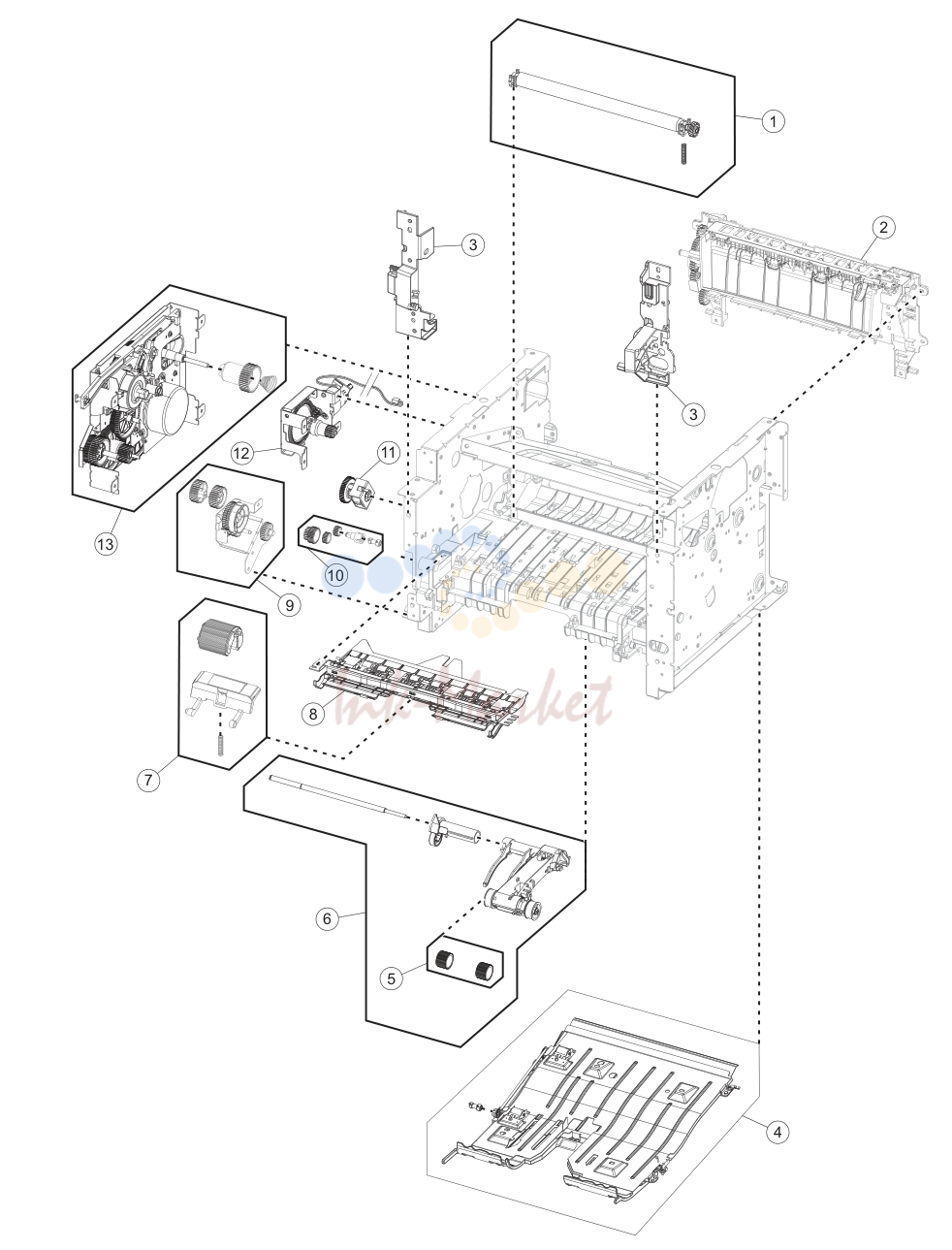

рама

рама

№АртикулНаименование
140X8393 под заказперенос roll “перенос roll removal” on page 170
240X8298 запросить цену →реверс-привод в сборе “реверс-привод в сборе removal” on page 210
340X8299 запросить цену →передний mounts “левый front mount removal” on page 167 “правый front mount removal” on page 168
440X8275 под заказдуплекс в сборе “дуплекс removal” on page 193
540X8296 запросить цену →Pick tire N/A
640X8260 запросить цену →ACM в сборе “ACM в сборе removal” on page 202
740X8295 ✓ в наличииMPF pick roller and Separator pad “MPF pick roller removal” on page 181 “Separator pad removal” on page
840X8279 под заказJam access cover “Jam access cover removal” on page 182
940X8278 под заказMPF gearbox “MPF gearbox removal” on page
1040X8277 под заказдуплекс gear в сборе “дуплекс gear в сборе removal” on page 160
1140X8265 ✓ в наличииACM clutch “ACM clutch removal” on page 155
1240X8083 под заказкартридж gearbox “картридж gearbox removal” on page 160
1340X8085 под заказMain drive gearbox “Main drive gearbox removal” on page 147
40X8394 запросить цену →Screw kit N/A

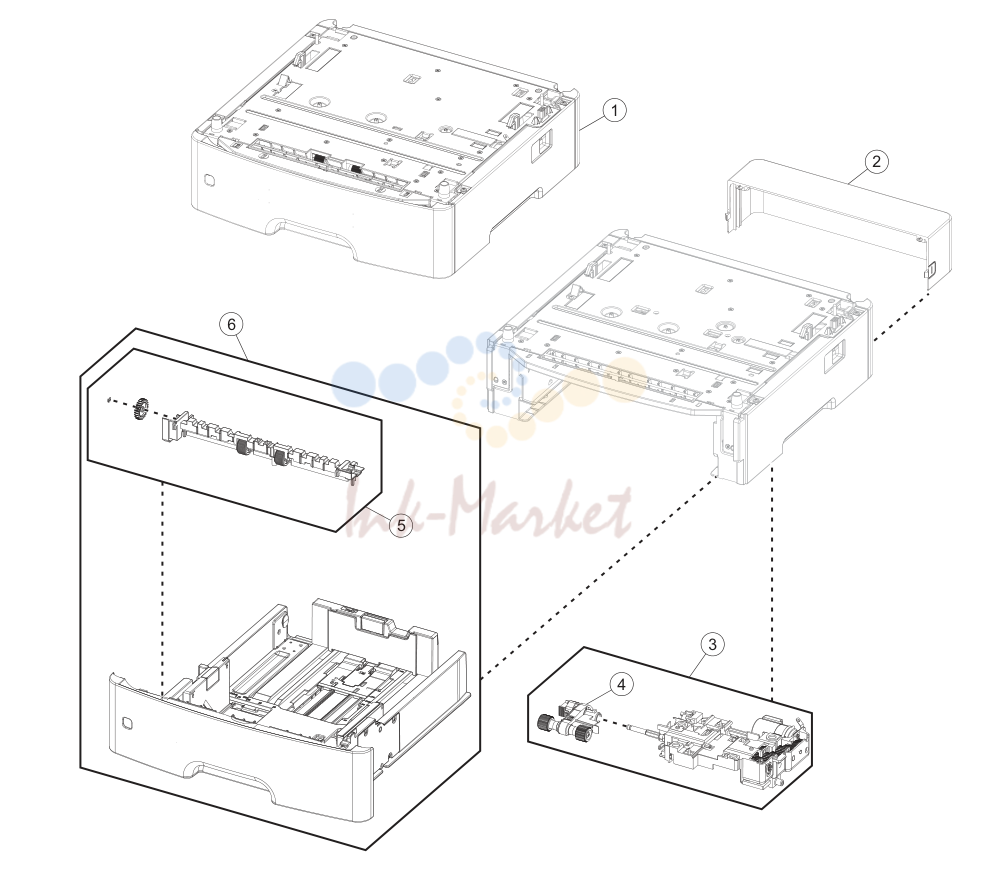

Option trays

Option trays

№АртикулНаименование
140X8287 запросить цену →250-sheet tray N/A
140X8286 запросить цену →550-sheet tray N/A
240X8520 запросить цену →Dust cover, 250‑sheet tray “Dust cover removal” on page 207
240X8521 запросить цену →Dust cover, 550‑sheet tray “Dust cover removal” on page 207
340X8262 запросить цену →ACM в сборе “ACM в сборе removal” on page 217
540X8444 ✓ в наличииSeparator roll в сборе “Separator roll в сборе removal” on page
640X8305 запросить цену →250-sheet tray insert N/A
640X8086 запросить цену →550-sheet tray insert N/A

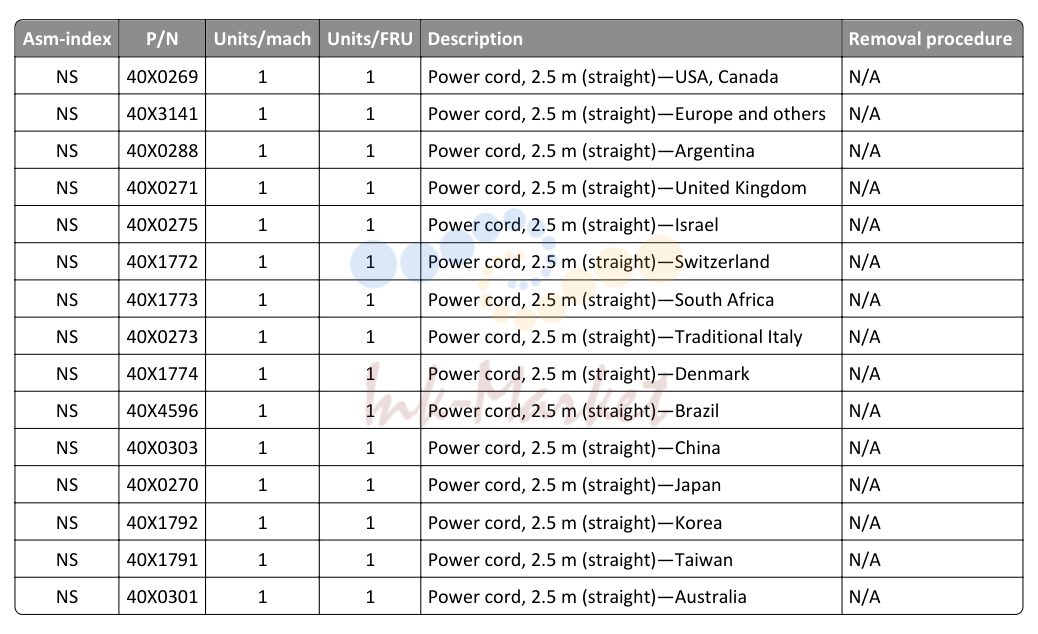

Power cords

Power cords

№АртикулНаименование
40X0269 запросить цену →Power cord, 2.5 m (straight)—USA, Canada N/A
40X3141 запросить цену →Power cord, 2.5 m (straight)—Europe and others N/A
40X0288 запросить цену →Power cord, 2.5 m (straight)—Argentina N/A
40X0271 запросить цену →Power cord, 2.5 m (straight)—United Kingdom N/A
40X0275 запросить цену →Power cord, 2.5 m (straight)—Israel N/A
40X1772 запросить цену →Power cord, 2.5 m (straight)—Switzerland N/A
40X1773 запросить цену →Power cord, 2.5 m (straight)—South Africa N/A
40X0273 запросить цену →Power cord, 2.5 m (straight)—Traditional Italy N/A
40X1774 запросить цену →Power cord, 2.5 m (straight)—Denmark N/A
40X4596 запросить цену →Power cord, 2.5 m (straight)—Brazil N/A
40X0303 запросить цену →Power cord, 2.5 m (straight)—China N/A
40X0270 запросить цену →Power cord, 2.5 m (straight)—Japan N/A
40X1792 запросить цену →Power cord, 2.5 m (straight)—Korea N/A
40X1791 запросить цену →Power cord, 2.5 m (straight)—Taiwan N/A
40X0301 запросить цену →Power cord, 2.5 m (straight)—Australia N/A
