Lexmark MS310 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

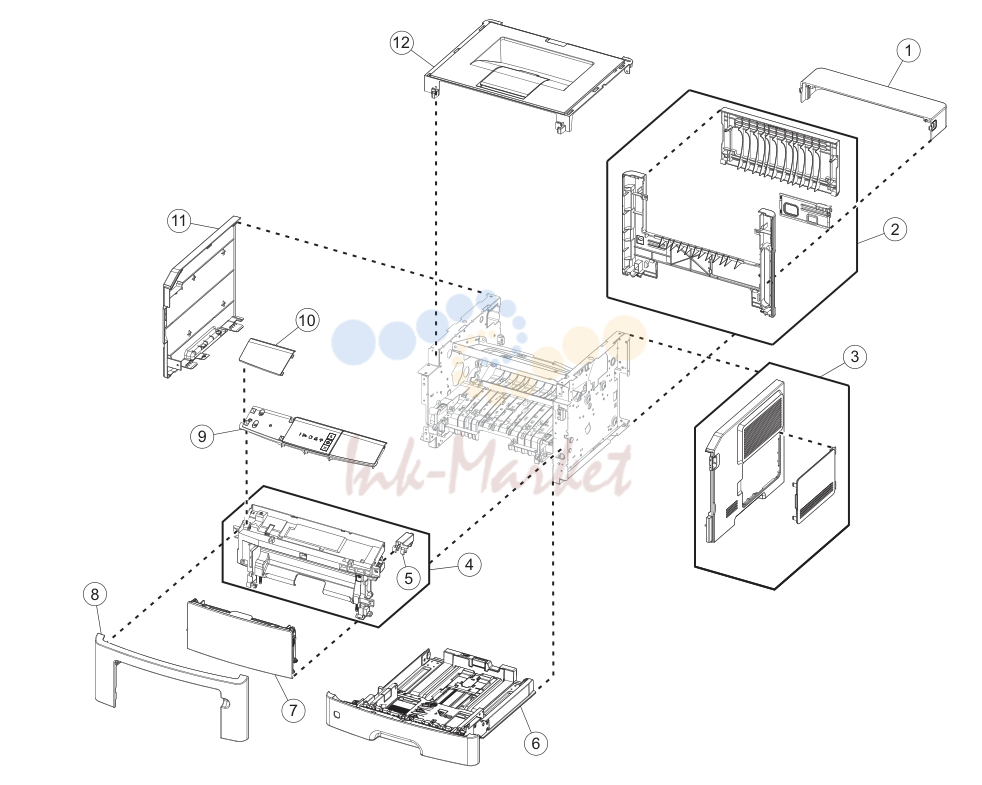

крышки

крышки

№АртикулНаименование
140X8520 запросить цену →Dust cover (250‑sheet tray) “Dust cover removal” on page 206
240X8054 под заказзадний door and cover “задний door and cover removal” on page 206
340X8052 запросить цену →правая крышка “правая крышка removal” on page 160
440X8056 запросить цену →передний access cover “передний access cover removal” on page 185
540X9148 запросить цену →картридж plunger “картридж plunger removal” on page 170
640X8303 под заказ250-sheet tray N/A
740X8302 запросить цену →MPF в сборе (50 sheets) “MPF в сборе removal” on page 177
840X8051 под заказNameplate “Nameplate removal” on page 174
940X8058 запросить цену →Control panel cover and buttons “Control panel в сборе removal” on page 174 Note: Does not include the UICC. “UICC removal” on page 176
1040X8062 запросить цену →Bezel (MS310d) “Bezel removal” on page 173
1040X8063 запросить цену →Bezel (MS310dn) “Bezel removal” on page 173
1140X8053 под заказлевая крышка “левая крышка removal” on page 144
1240X8055 запросить цену →верхняя крышка “верхняя крышка removal” on page 211

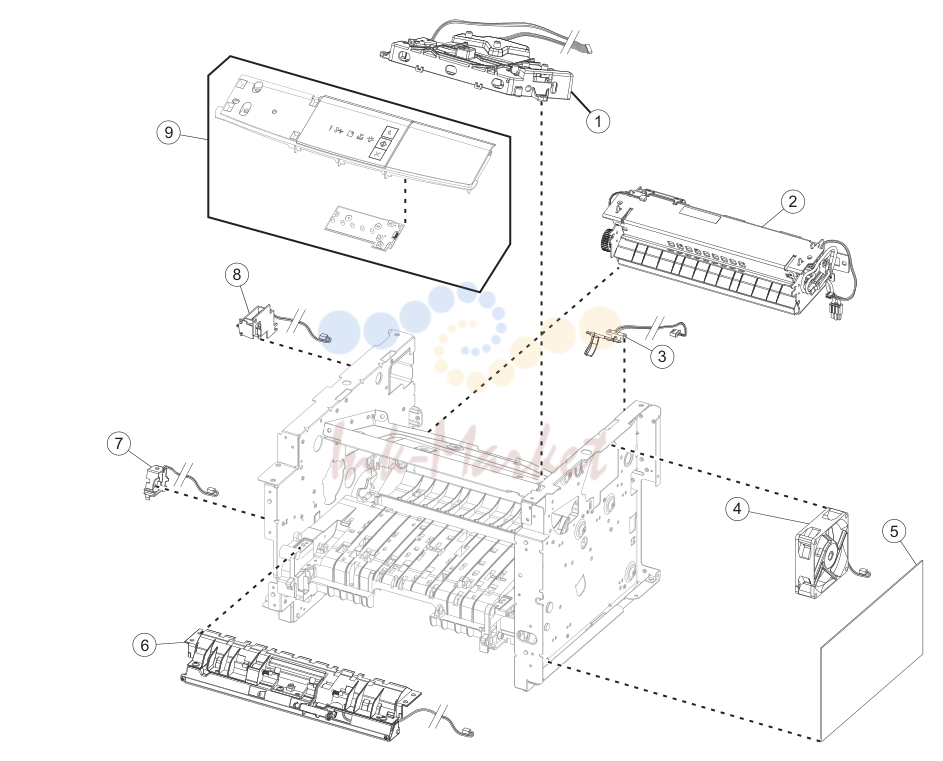

Electronics 1

Electronics 1

№АртикулНаименование
140X8082 под заказLaser scanning unit “Laser scanning unit (LSU) removal” on page 212
240X8343 запросить цену →печь, 100 V “печь removal” on page 210
240X8023 запросить цену →печь, 110 V “печь removal” on page 210
240X8024 ✓ в наличиипечь, 220 V “печь removal” on page 210
340X8050 ✓ в наличииNarrow media/bin full sensor “Narrow media/bin full sensor removal” on page 207
440X8276 запросить цену →Cooling fan “Cooling fan removal” on page 161
540X8025 запросить цену →Controller board (MS310d) “Controller board removal” on page 162
540X8026 запросить цену →Controller board (MS310dn) “Controller board removal” on page 162
640X8280 запросить цену →передний input guide “передний input guide removal” on page 186
740X8300 под заказMPF solenoid “MPF solenoid removal” on page 147
840X8301 ✓ в наличииReverse solenoid “Reverse solenoid removal” on page 152
940X8290 запросить цену →Control panel в сборе “Control panel в сборе removal” on page 174

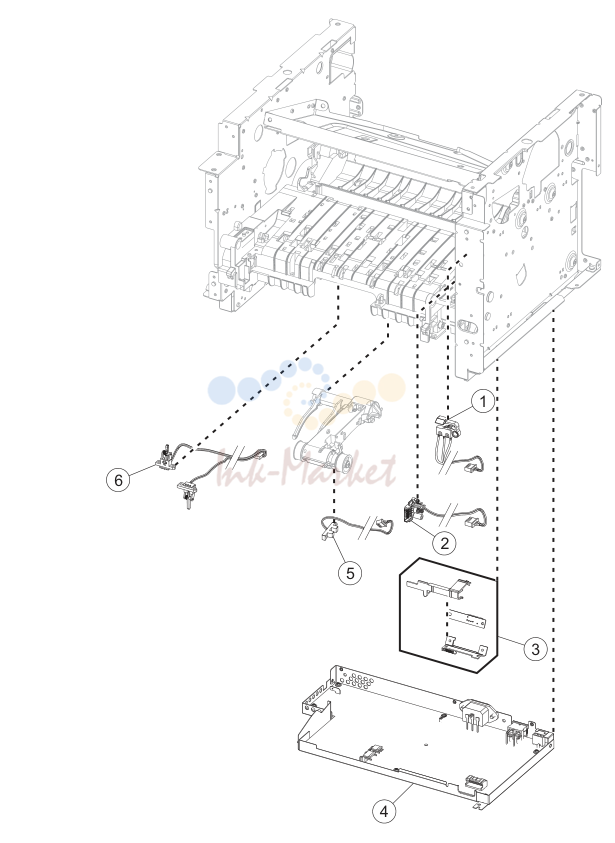

Electronics 2

Electronics 2

№АртикулНаименование
140X8048 под заказпередний door sensor “передний door sensor removal” on page 185
240X8266 ✓ в наличииToner cartridge smart chip contact “Toner cartridge smart chip contact removal” on page 164
340X8046 запросить цену →Toner density sensor “Toner density sensor removal” on page 195
440X7795 запросить цену →Power supply, 100 V/110 V “Power supply removal” on page
440X7796 под заказPower supply, 220 V “Power supply removal” on page
540X8047 запросить цену →Trailing edge sensor “Trailing edge sensor removal” on page 196
640X8043 под заказдуплекс sensor and input sensor “дуплекс sensor and input sensor removal” on page 193

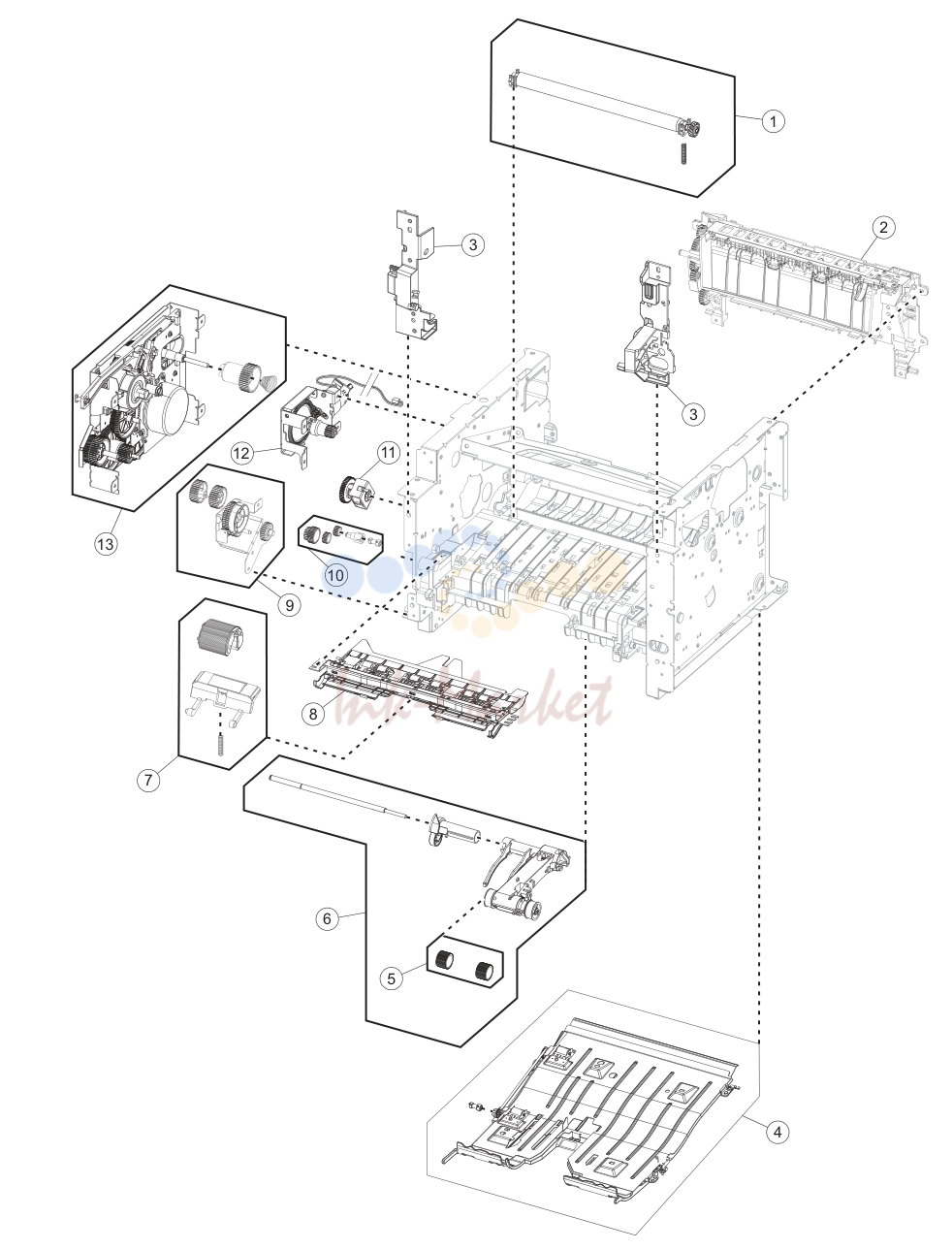

рама

рама

№АртикулНаименование
140X8393 под заказперенос roll “перенос roll removal” on page 169
240X8298 запросить цену →реверс-привод в сборе “реверс-привод в сборе removal” on page 209
340X8299 запросить цену →передний mounts “левый front mount removal” on page 166 “правый front mount removal” on page 167
440X8275 под заказдуплекс в сборе “дуплекс removal” on page 192
540X8296 запросить цену →Pick tire N/A
640X8260 запросить цену →ACM в сборе “ACM в сборе removal” on page 201
740X8295 ✓ в наличииMPF pick roller and Separator pad “MPF pick roller removal” on page 180 “Separator pad removal” on page
840X8279 под заказJam access cover “Jam access cover removal” on page 181
940X8278 под заказMPF gearbox “MPF gearbox removal” on page
1040X8277 под заказдуплекс gear в сборе “дуплекс gear в сборе removal” on page 158
1140X8265 ✓ в наличииACM clutch “ACM clutch removal” on page 153
1240X8083 под заказкартридж gearbox “картридж gearbox removal” on page 158
1340X8085 под заказMain drive gearbox “Main drive gearbox removal” on page 145
40X8394 запросить цену →Screw kit N/A

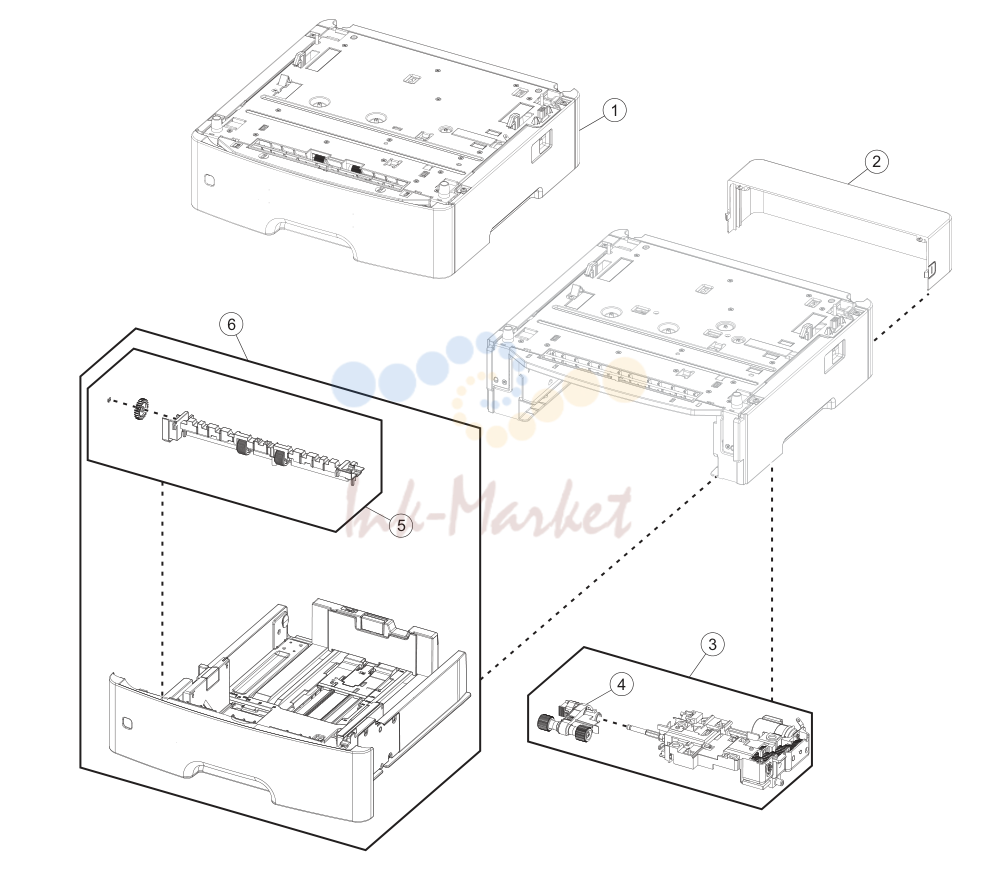

Option trays

Option trays

№АртикулНаименование
140X8287 запросить цену →250-sheet tray N/A
140X8286 запросить цену →550-sheet tray N/A
240X8520 запросить цену →Dust cover, 250‑sheet tray “Dust cover removal” on page 206
240X8521 запросить цену →Dust cover, 550‑sheet tray “Dust cover removal” on page 206
340X8262 запросить цену →ACM в сборе “ACM в сборе removal” on page 216
540X8444 ✓ в наличииSeparator roll в сборе “Separator roll в сборе removal” on page
640X8305 запросить цену →250-sheet tray insert N/A
640X8086 запросить цену →550-sheet tray insert N/A

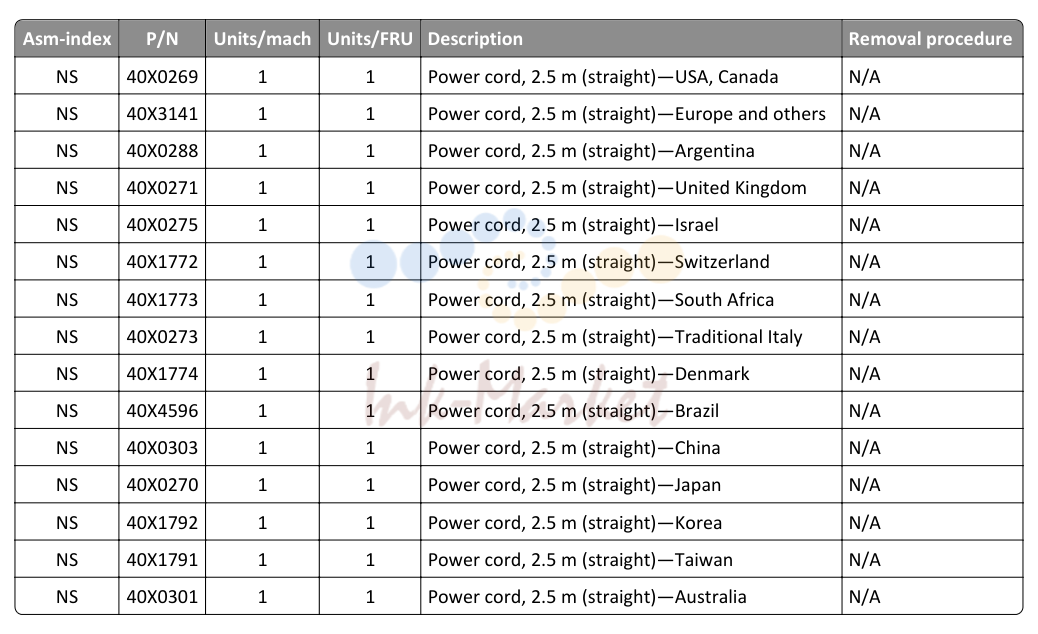

Power cords

Power cords

№АртикулНаименование
40X0269 запросить цену →Power cord, 2.5 m (straight)—USA, Canada N/A
40X3141 запросить цену →Power cord, 2.5 m (straight)—Europe and others N/A
40X0288 запросить цену →Power cord, 2.5 m (straight)—Argentina N/A
40X0271 запросить цену →Power cord, 2.5 m (straight)—United Kingdom N/A
40X0275 запросить цену →Power cord, 2.5 m (straight)—Israel N/A
40X1772 запросить цену →Power cord, 2.5 m (straight)—Switzerland N/A
40X1773 запросить цену →Power cord, 2.5 m (straight)—South Africa N/A
40X0273 запросить цену →Power cord, 2.5 m (straight)—Traditional Italy N/A
40X1774 запросить цену →Power cord, 2.5 m (straight)—Denmark N/A
40X4596 запросить цену →Power cord, 2.5 m (straight)—Brazil N/A
40X0303 запросить цену →Power cord, 2.5 m (straight)—China N/A
40X0270 запросить цену →Power cord, 2.5 m (straight)—Japan N/A
40X1792 запросить цену →Power cord, 2.5 m (straight)—Korea N/A
40X1791 запросить цену →Power cord, 2.5 m (straight)—Taiwan N/A
40X0301 запросить цену →Power cord, 2.5 m (straight)—Australia N/A
