Lexmark MB2770 / MX721 / MX722 / MX725 / XM5365 / XM5370 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Flatbed covers 1 (MX72x)
- печь
- Electronics 1
- Electronics 2
- Sensors 2
- Control panel (MX72x)
- Control panel (MX82x)
- ADF 1
- ADF 6
- Miscellaneous
- 250- and 550-sheet tray option 1 (MX72x,
- 250- and 550-sheet tray option 1 (MX82x
- 2100‑sheet tray option 1 (MX72x, MB27x,
- 2100‑sheet tray option 1 (MX82x and
- 2100‑sheet tray option 2 (MX72x, MB27x,
- 2100‑sheet tray option 2 (MX82x and
- 2100‑sheet tray option 3 (MX72x, MB27x,
- 2100‑sheet tray option 3 (MX82x and
- Staple finisher 1
- Offset stacker 1
- Staple, hole punch finisher 1
- Staple, hole punch finisher 2
- Staple, hole punch finisher 3

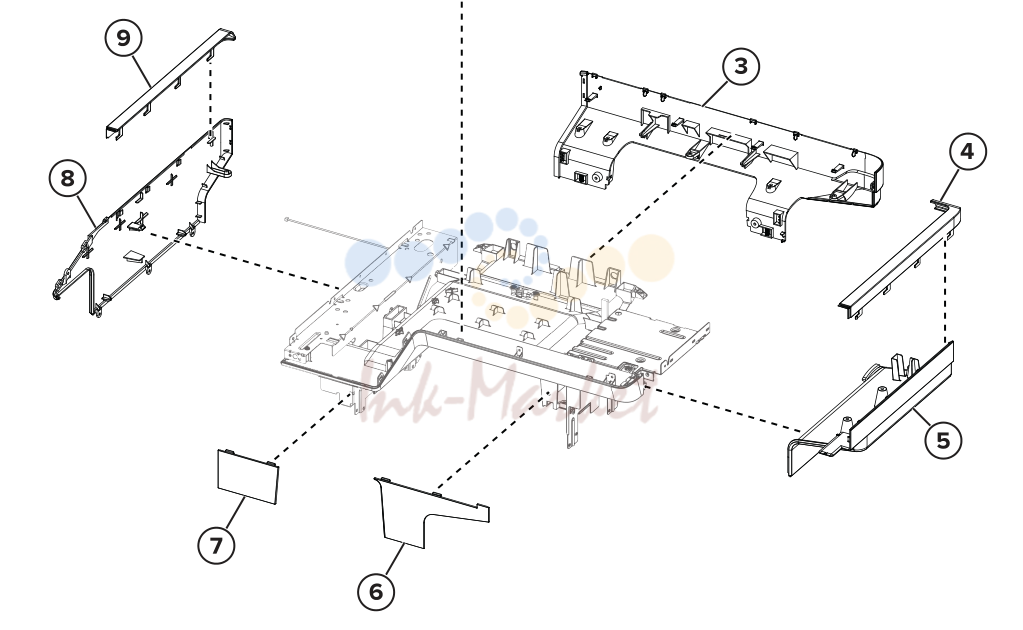

Flatbed covers 1 (MX72x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1141 запросить цену → | верхний hinge cover -- removal” on page 542 Parts catalog 808 |

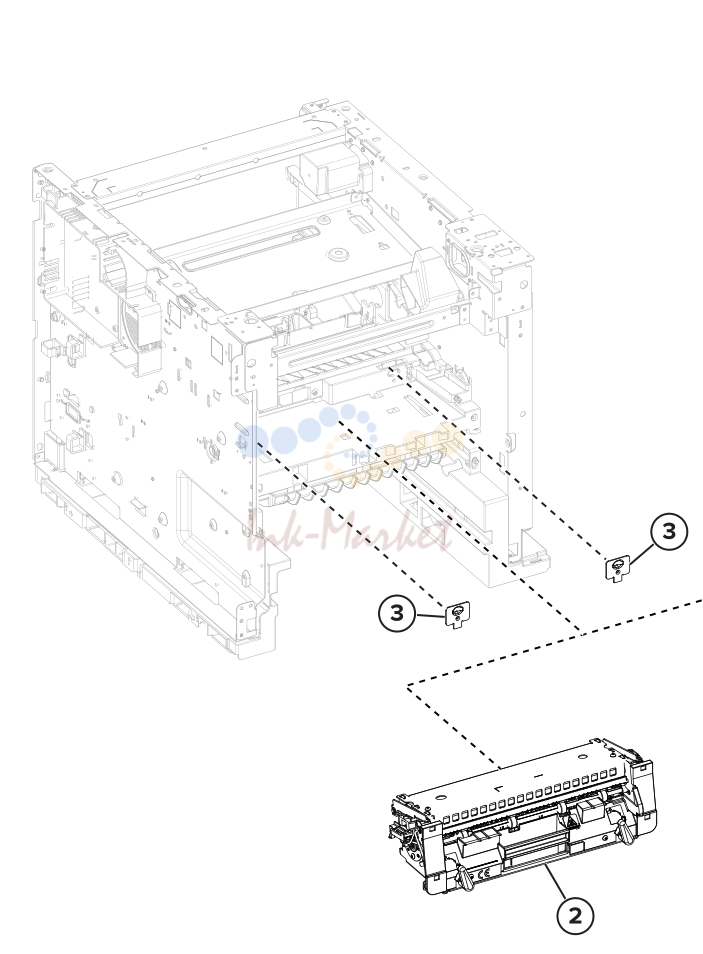

печь
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1115 запросить цену → | ремень SY fuser, 115V LTR LRP TYPE 00 “печь removal” on page 498 Note: This fuser is not applicable to MS725 and MX725 printer models. |
| 2 | 41X1116 под заказ | ремень SY fuser, 230V A4 LRP TYPE 01 “печь removal” on page 498 Note: This fuser is not applicable to MS725 and MX725 printer models. |
| 2 | 41X1117 запросить цену → | ремень SY fuser, 100V A4 LRP TYPE 02 “печь removal” on page 498 Note: This fuser is not applicable to MS725 and MX725 printer models. |
| 2 | 41X2141 запросить цену → | ремень SY fuser, 115V A4 LRP TYPE 03 “печь removal” on page 498 Note: This fuser is not applicable to MS725 and MX725 printer models. page 498 Note: This fuser is not applicable to MS725 and MX725 printer models. Parts catalog 812 |

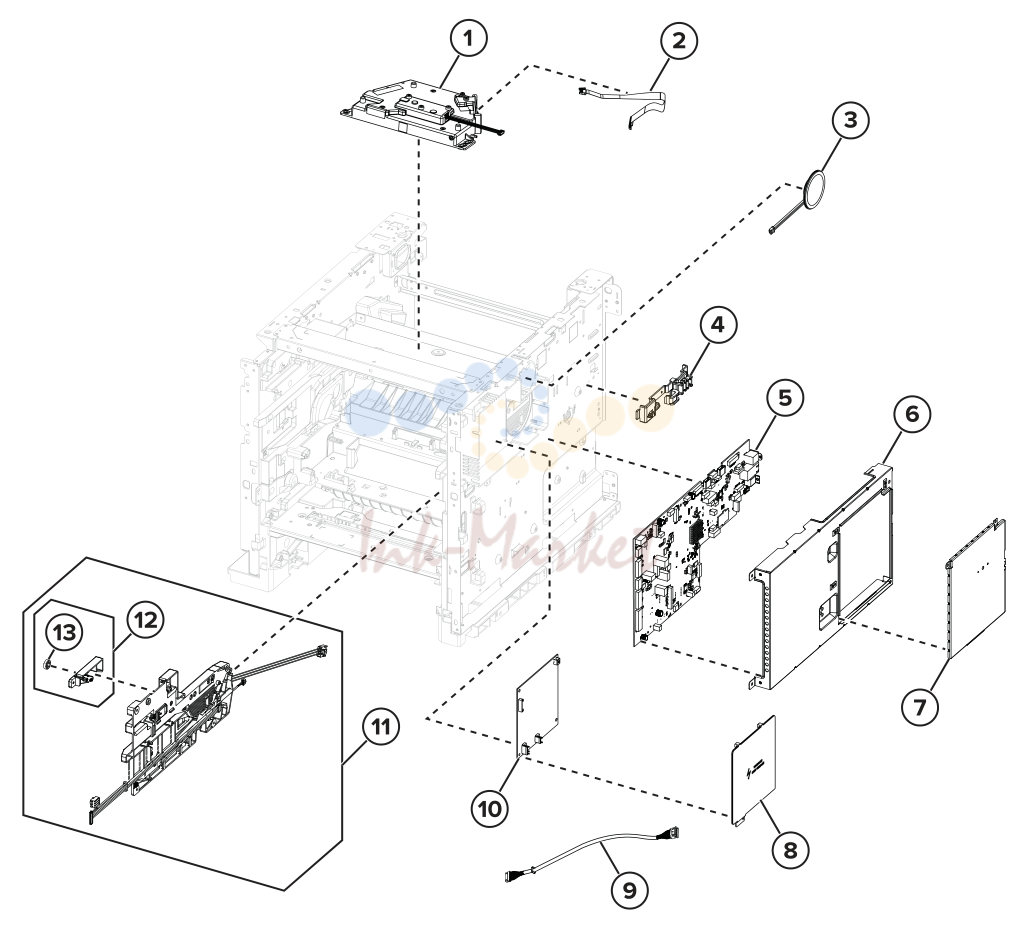

Electronics 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1106 под заказ | Printhead “Printhead removal” on page 502 |
| 2 | 41X1111 запросить цену → | Printhead video cable -- |
| 5 | 41X1147 под заказ | Controller board “Controller board removal” on page 472 guide removal” on page 474 Parts catalog 816 |

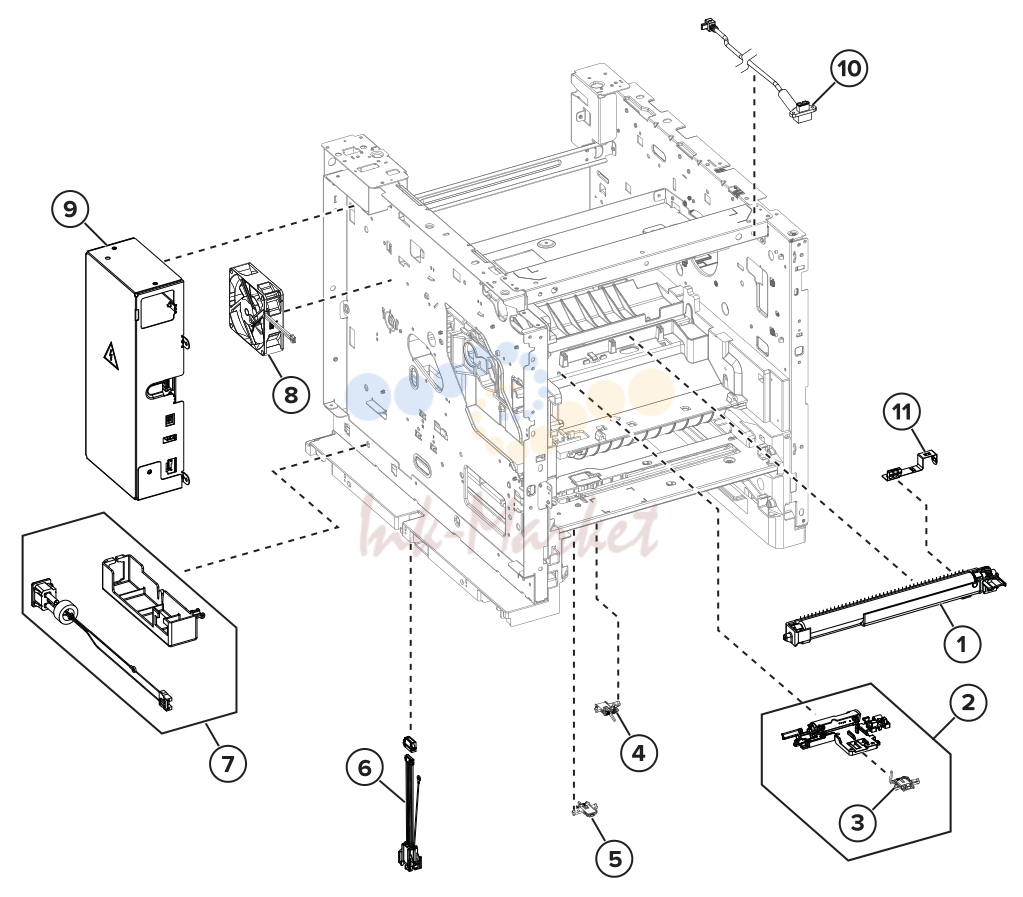

Electronics 2
| № | Артикул | Наименование |
|---|---|---|
| 8 | 41X1177 запросить цену → | вентилятор, 80 mm “Main fan removal” on page 453 |
| 9 | 41X1112 под заказ | LVPS “LVPS removal” on page 454 page 500 Parts catalog 818 |

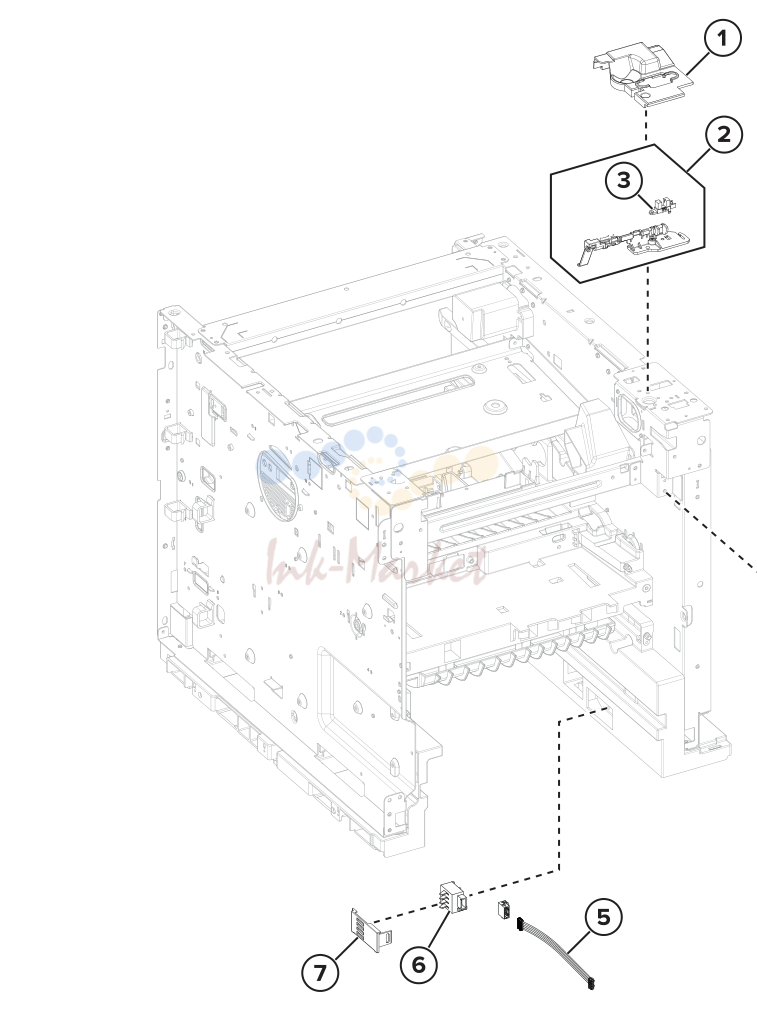

Sensors 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1110 запросить цену → | датчик (standard bin full) -- with actuator on page 506 interlock) removal” on page 499 page 512 page 512 Parts catalog 824 |

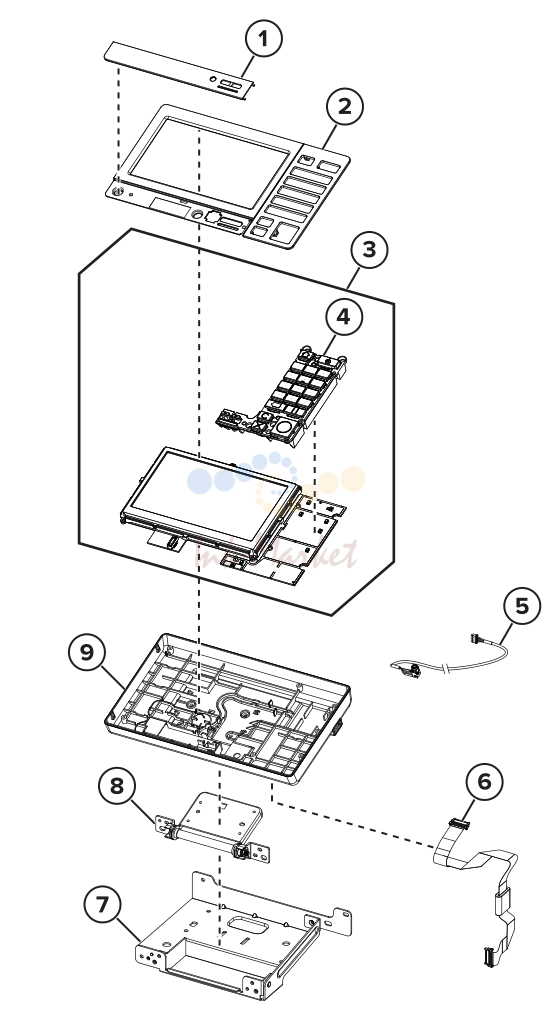

Control panel (MX72x)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2389 запросить цену → | 1 Bezel, control panel (MX721) -- |
| 1 | 41X2377 запросить цену → | 1 Bezel, control panel (MX722) -- |
| 1 | 41X2378 запросить цену → | 1 Bezel, control panel (MX725) -- |
| 1 | 41X2379 запросить цену → | 1 Bezel, control panel (XM5365) -- |
| 1 | 41X2380 запросить цену → | 1 Bezel, control panel (XM5370) -- |
| 2 | 41X0543 запросить цену → | 1 Control panel (7‑inch) cover -- |
| 3 | 41X1150 запросить цену → | 1 Control panel (7-inch) board -- |
| 4 | 41X0207 запросить цену → | 1 Button kit, Control panel (7-inch) -- |
| 5 | 41X2357 запросить цену → | 1 Headphone jack cable -- |
| 6 | 41X2315 запросить цену → | 1 Control panel cable -- |
| 7 | 41X2324 запросить цену → | 1 Control panel bracket -- |
| 8 | 41X1256 запросить цену → | 1 Control panel hinge -- |
| 9 | 41X1152 запросить цену → | 1 Control panel housing (small) -- Parts catalog 830 |

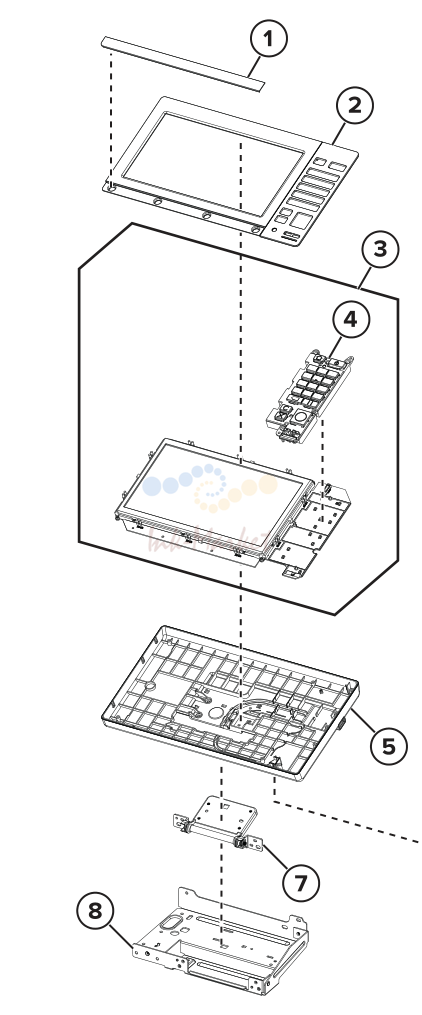

Control panel (MX82x)
| № | Артикул | Наименование |
|---|---|---|
| 5 | 41X1151 запросить цену → | Control panel housing -- (large) Parts catalog 832 |

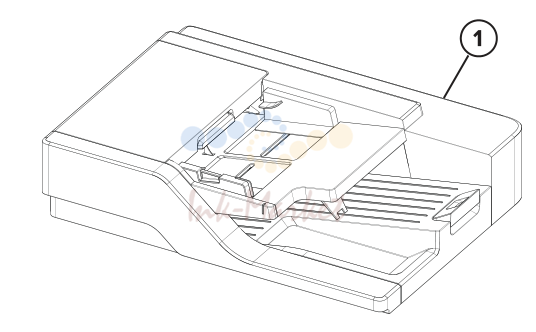

ADF 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1894 под заказ | 1 ADF (MX72x) “ADF removal” on page 519 |
| 1 | 41X1895 под заказ | 1 ADF (MX82x) “ADF removal” on page 519 Parts catalog 836 |

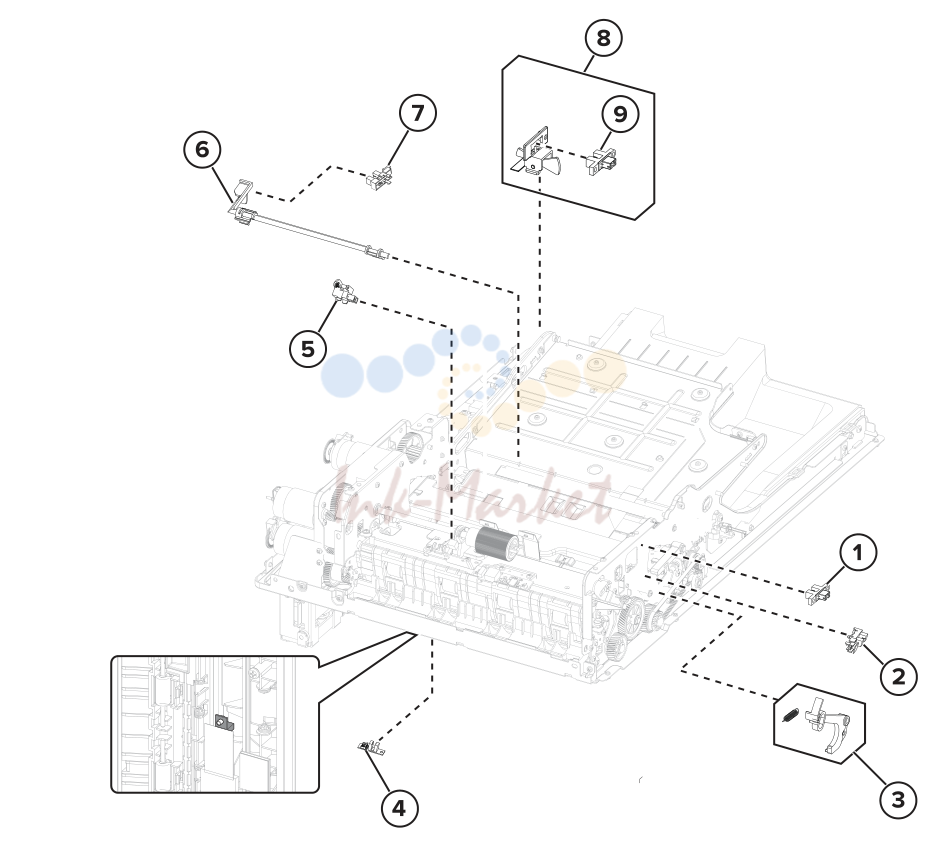

ADF 6
| № | Артикул | Наименование |
|---|---|---|
| 8 | 41X1881 запросить цену → | датчик (ADF closed) with -- actuator Parts catalog 846 |

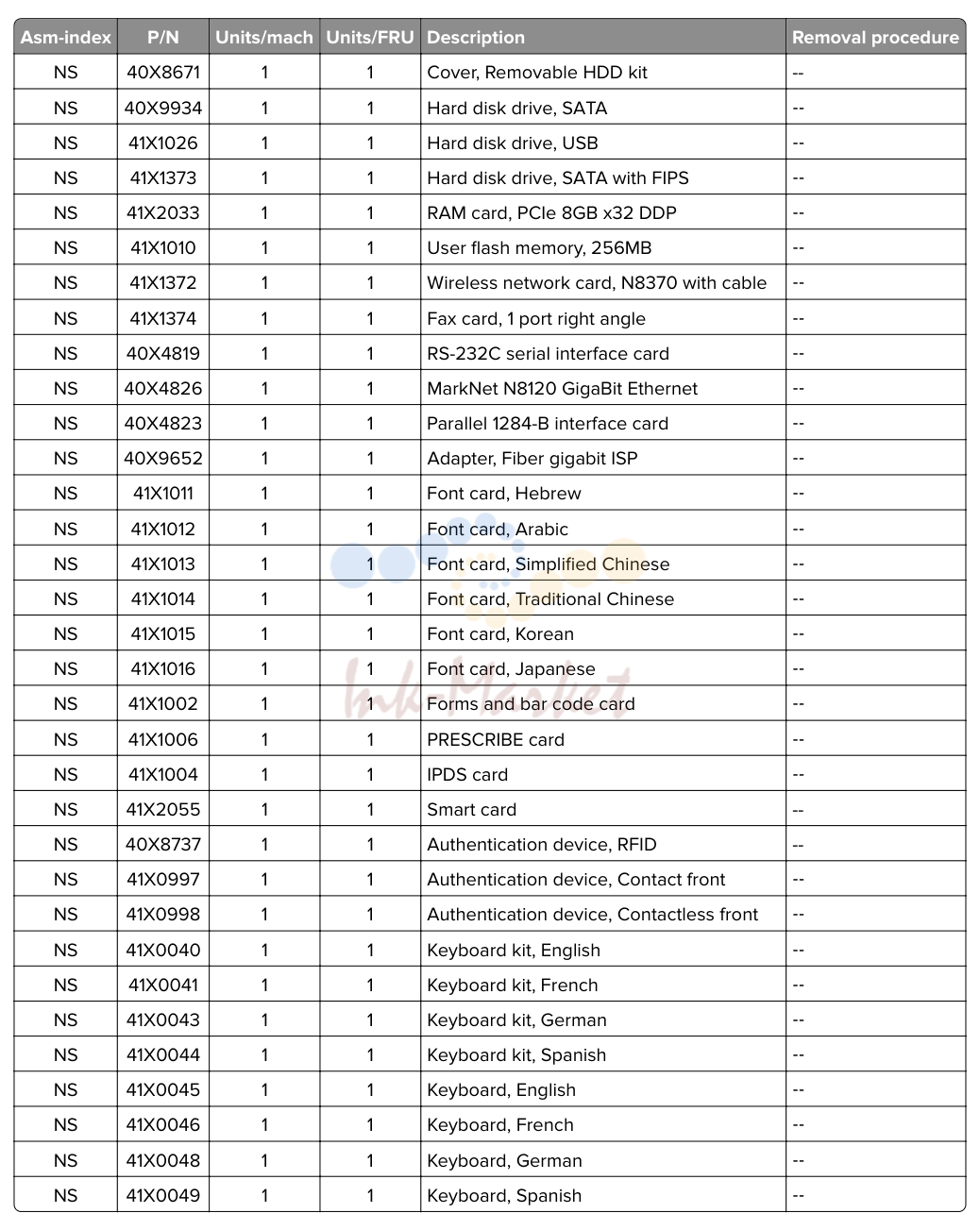

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1373 запросить цену → | Hard disk drive, SATA with FIPS ‑‑ | |
| 41X1010 запросить цену → | User flash memory, 256MB ‑‑ | |
| 41X1372 запросить цену → | Wireless network card, N8370 with cable ‑‑ | |
| 41X1374 запросить цену → | Fax card, 1 port right angle ‑‑ ‑‑ ‑‑ ‑‑ | |
| 41X1011 запросить цену → | Font card, Hebrew ‑‑ | |
| 41X1012 запросить цену → | Font card, Arabic ‑‑ | |
| 41X1013 запросить цену → | Font card, Simplified Chinese ‑‑ | |
| 41X1014 запросить цену → | Font card, Traditional Chinese ‑‑ | |
| 41X1015 запросить цену → | Font card, Korean ‑‑ | |
| 41X1016 запросить цену → | Font card, Japanese ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ ‑‑ Parts catalog 853 |
250- and 550-sheet tray option 1 (MX72x,
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1118 под заказ | 550-sheet tray insert “лоток insert removal” on page 510 |
| 3 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 510 page 590 Parts catalog 860 |

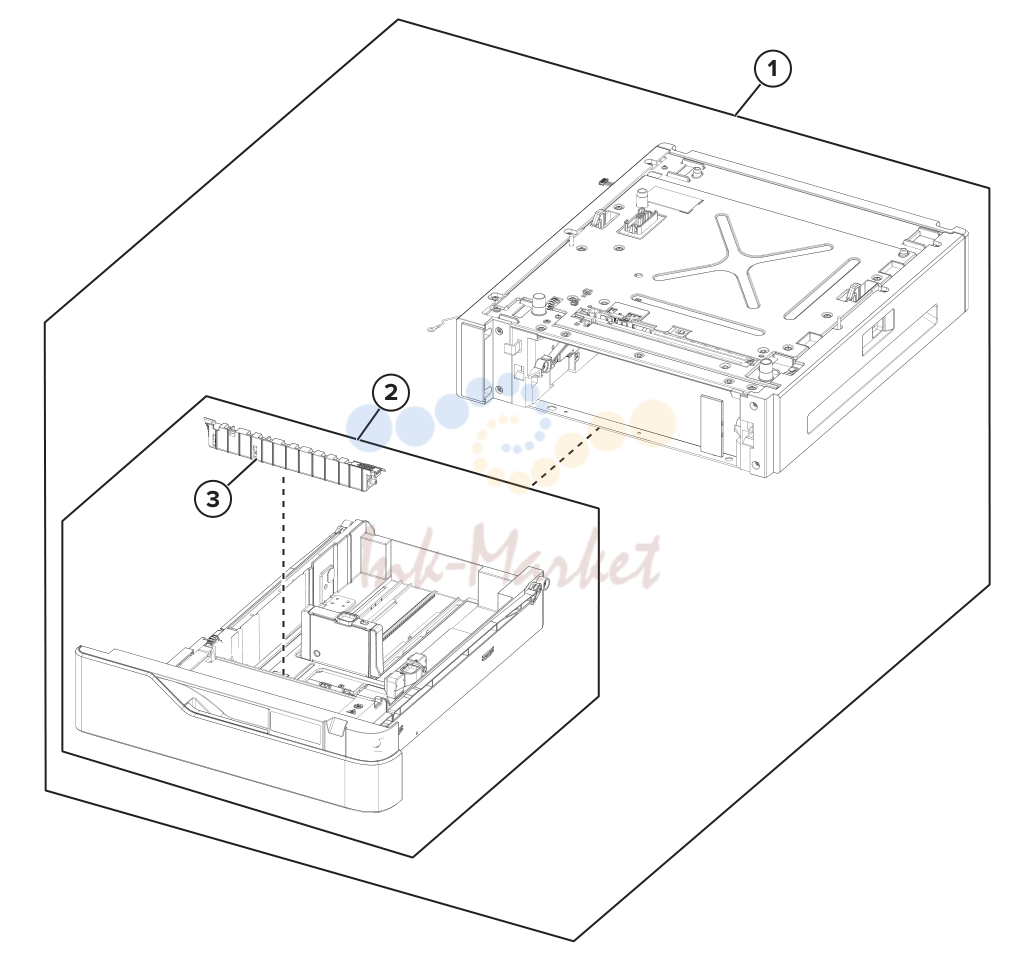

250- and 550-sheet tray option 1 (MX82x
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 510 page 590 Parts catalog 862 |
2100‑sheet tray option 1 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 510 page 558 cover on page 569 ‑‑ Parts catalog 870 |

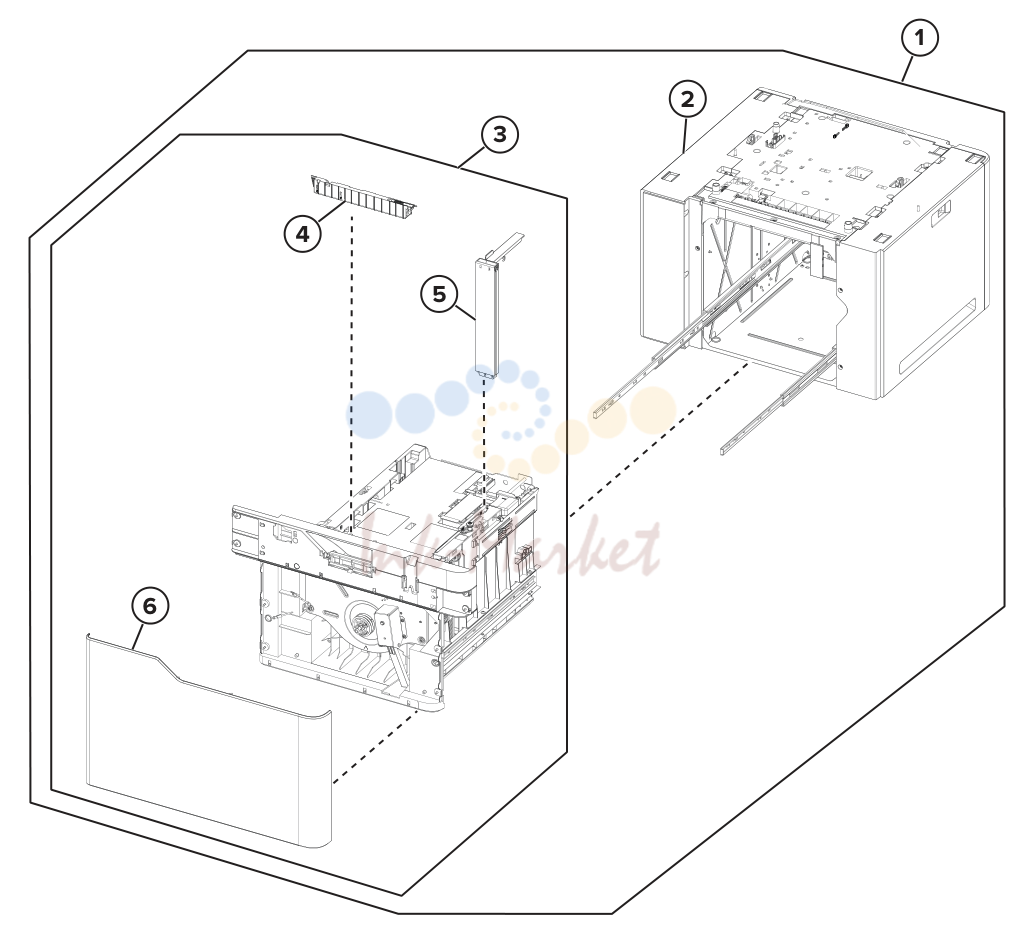

2100‑sheet tray option 1 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 510 558 cover on page 569 page 590 Parts catalog 872 |
2100‑sheet tray option 2 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1677 запросить цену → | 2100‑sheet tray right “2100-sheet tray right cover removal” cover on page 563 elevator drive removal” on page 571 page 576 cover page 560 tray transport) removal” on page 565 controller board removal” on page 570 interface cable removal” on page 573 cover page 560 Parts catalog 874 |

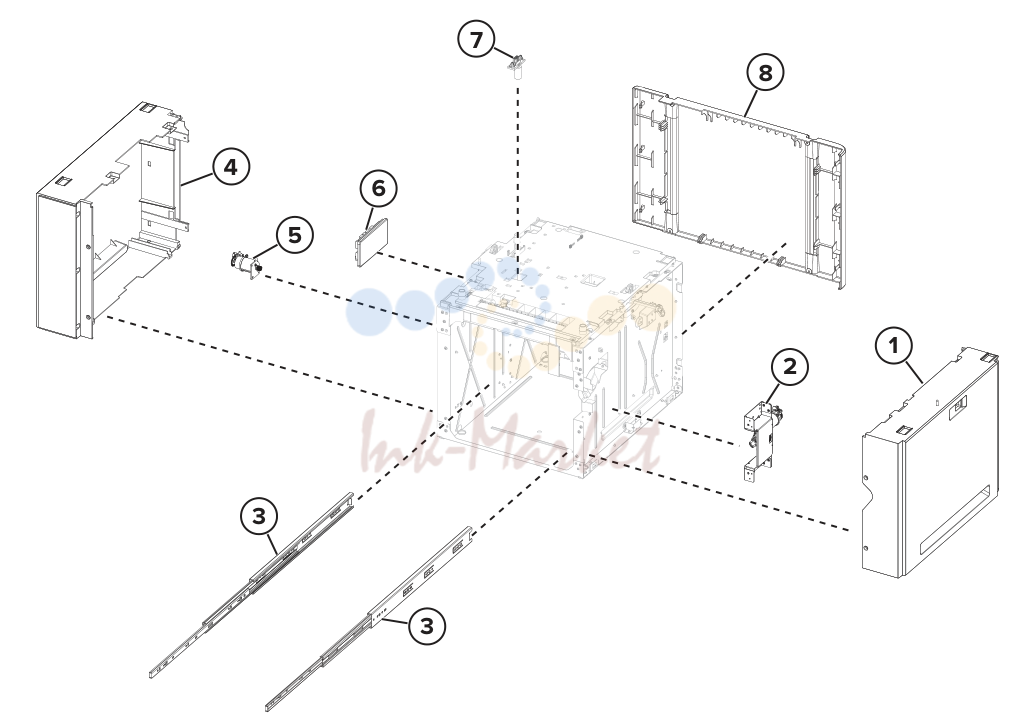

2100‑sheet tray option 2 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1681 запросить цену → | 2100‑sheet tray right “2100-sheet tray right cover removal” cover on page 563 elevator drive removal” on page 571 page 576 cover page 560 tray transport) removal” on page 565 controller board removal” on page 570 interface cable removal” on page 573 cover page 560 Parts catalog 876 |
2100‑sheet tray option 3 (MX72x, MB27x,
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X1108 ✓ в наличии | 2100-sheet tray pick roller ‑‑ pick) removal” on page 570 feeder removal” on page 580 pick roller index) index) removal” on page 578 paper present) present) removal” on page 579 Parts catalog 878 |

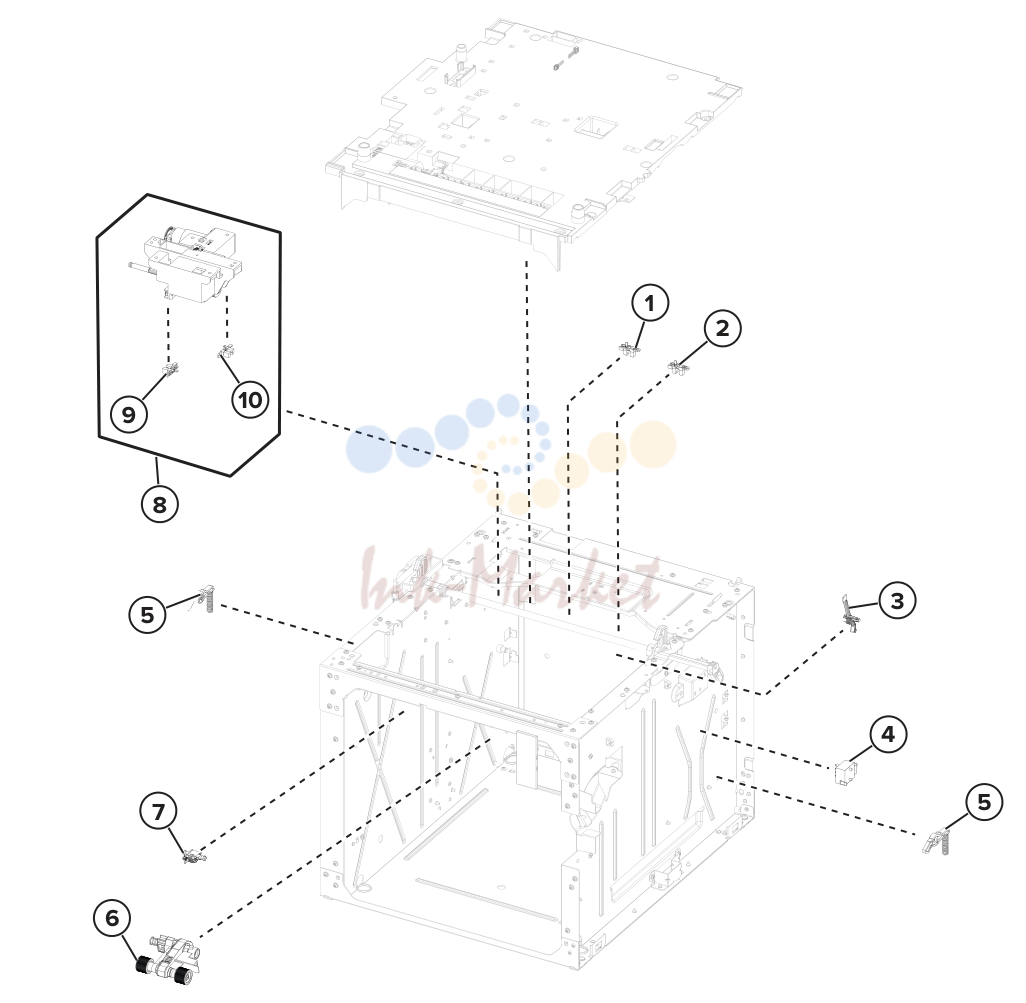

2100‑sheet tray option 3 (MX82x and
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X1108 ✓ в наличии | 2100-sheet tray pick roller ‑‑ pick) removal” on page 570 feeder removal” on page 580 pick roller index) index) removal” on page 578 paper present) present) removal” on page 579 Parts catalog 880 |

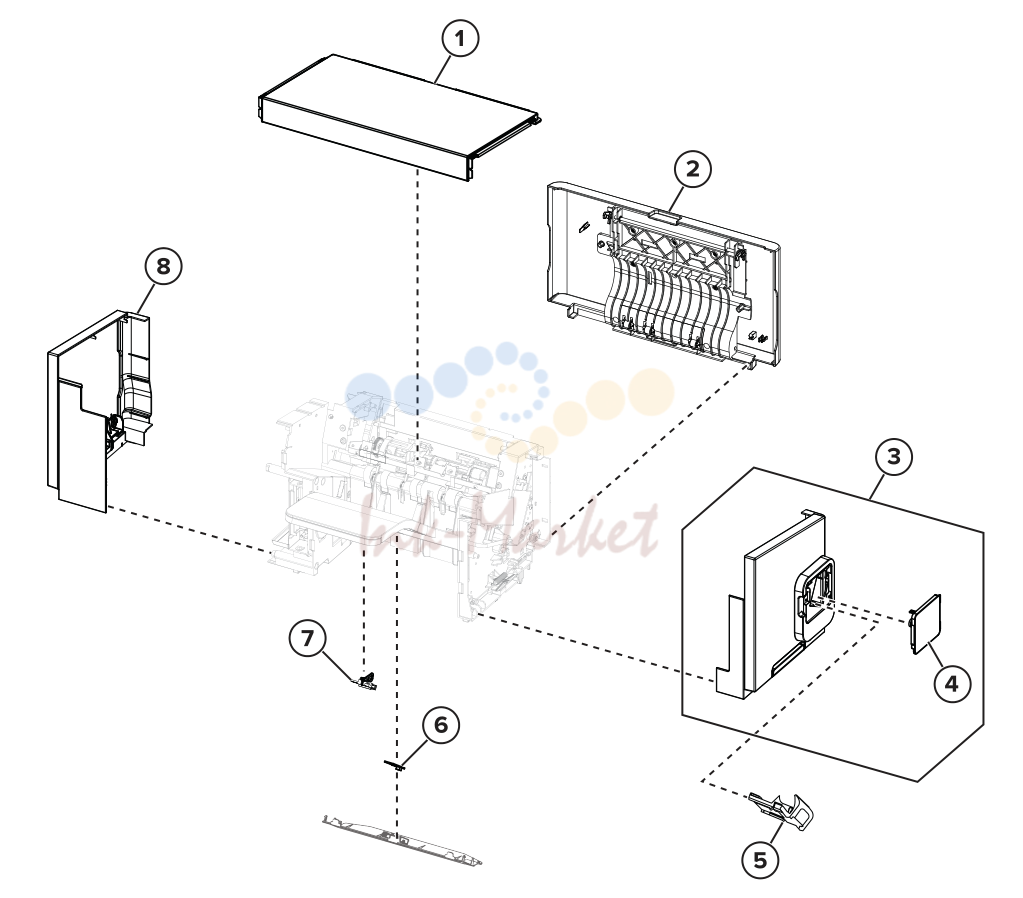

Staple finisher 1
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1701 запросить цену → | Staple cartridge “Staple cartridge access door removal” access door on page 666 holder page 729 page 618 paper present) bin paper present) removal” on page 619 |
| 8 | 41X1715 запросить цену → | Staple finisher left “Staple finisher/offset stacker left cover cover removal” on page 606 Parts catalog 884 |

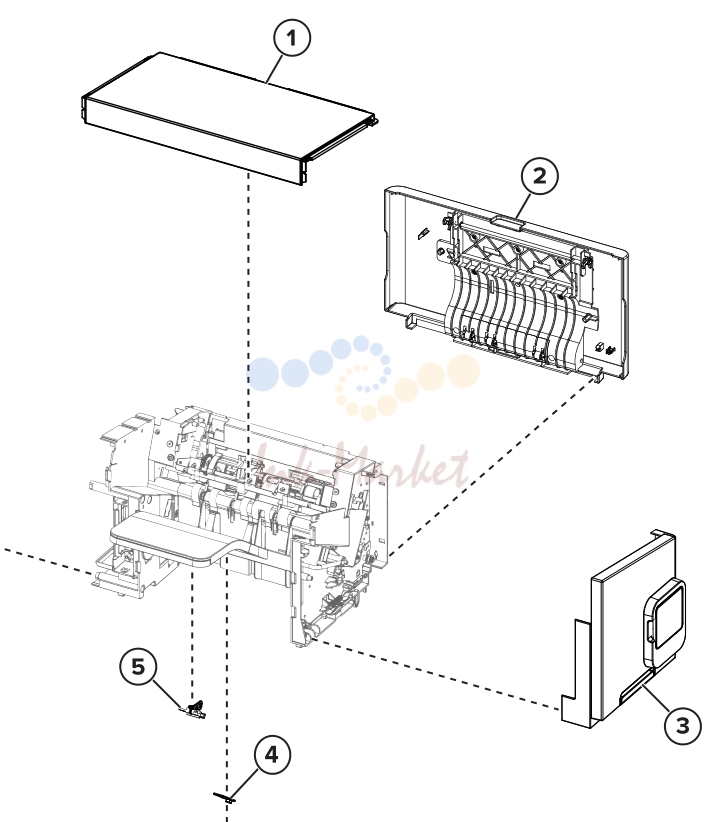

Offset stacker 1
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1716 запросить цену → | Offset stacker right “Stapler right cover removal” on cover page 664 page 618 bin paper present) bin paper present) removal” on page 619 |
| 6 | 41X1715 запросить цену → | Offset stacker left “Staple finisher/offset stacker left cover cover removal” on page 606 Parts catalog 894 |

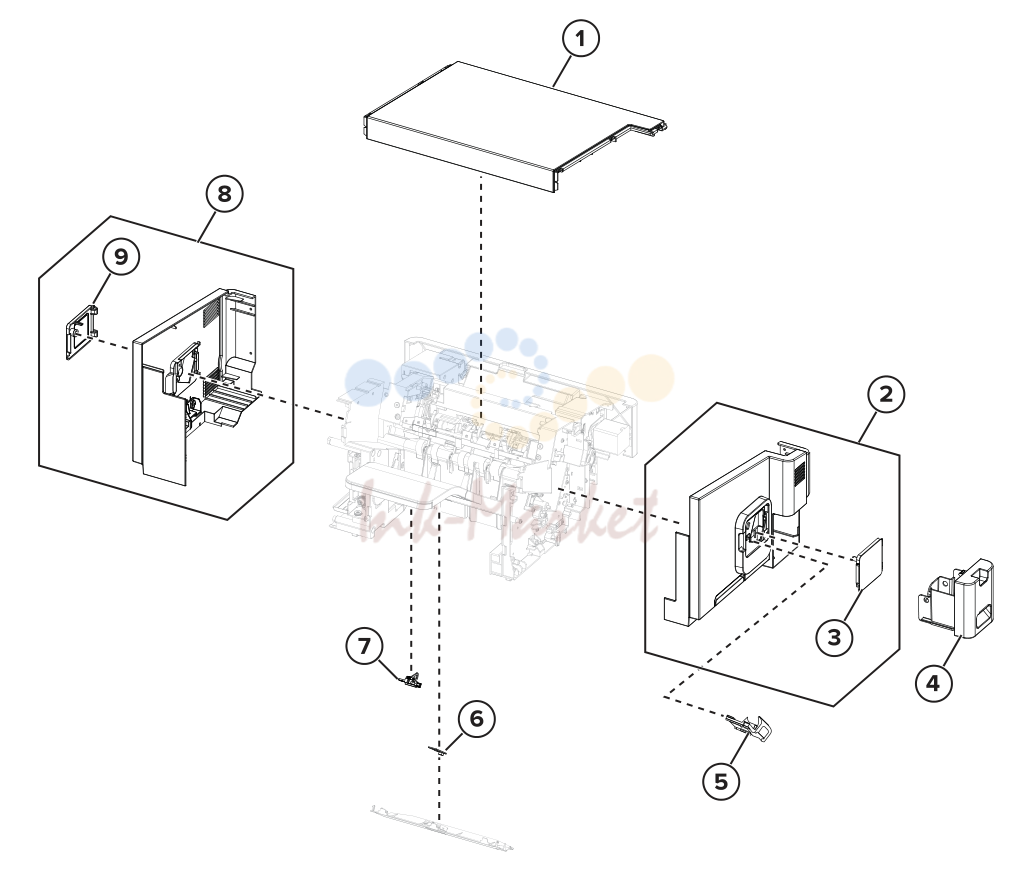

Staple, hole punch finisher 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1719 запросить цену → | Staple, hole punch “Staple, hole punch finisher right finisher right cover cover removal” on page 726 |
| 3 | 41X1701 запросить цену → | Staple cartridge access “Staple cartridge access door door removal” on page 666 page 729 ‑‑ ‑‑ present) |
| 8 | 41X1718 запросить цену → | Staple, hole punch “Staple, hole punch finisher left finisher left cover cover removal” on page 724 access door removal” on page 724 Parts catalog 910 |

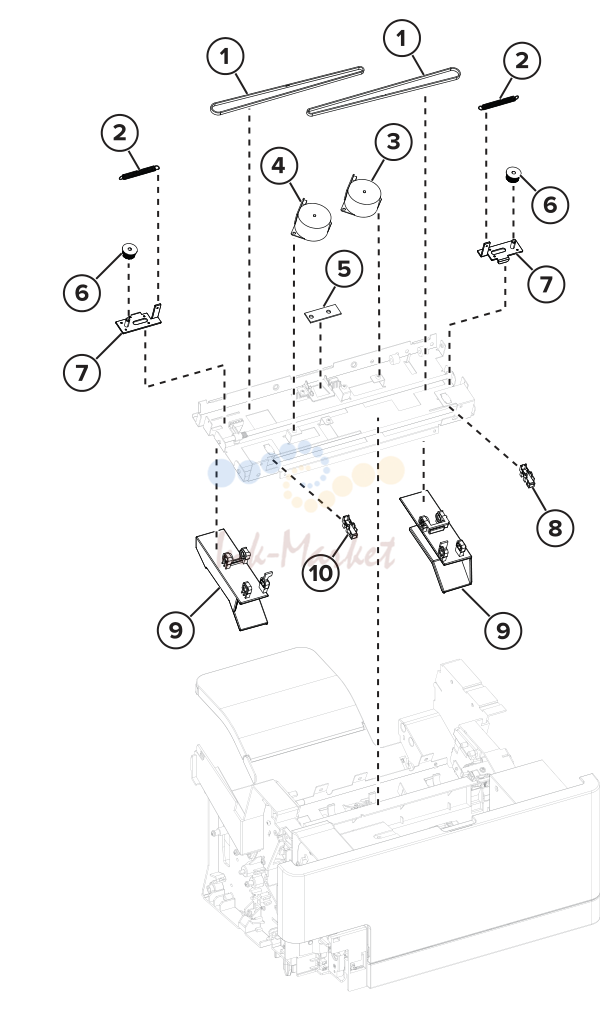

Staple, hole punch finisher 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8212 запросить цену → | 1 Tamper drive belt ‑‑ |
| 2 | 41X1705 запросить цену → | 1 Tamper spring ‑‑ |
| 3 | 40X8211 запросить цену → | 1 мотор (SHPF right tamper) ‑‑ |
| 5 | 41X1704 запросить цену → | 1 Staple, hole punch finisher bin LED ‑‑ |
| 6 | 41X0664 запросить цену → | 1 Tamper gear ‑‑ |
| 7 | 41X2196 запросить цену → | 1 Tamper bracket ‑‑ |
| 8 | 41X1238 запросить цену → | 1 датчик (SHPF left tamper) ‑‑ |
| 9 | 41X2160 запросить цену → | 1 Tamper aligner ‑‑ |

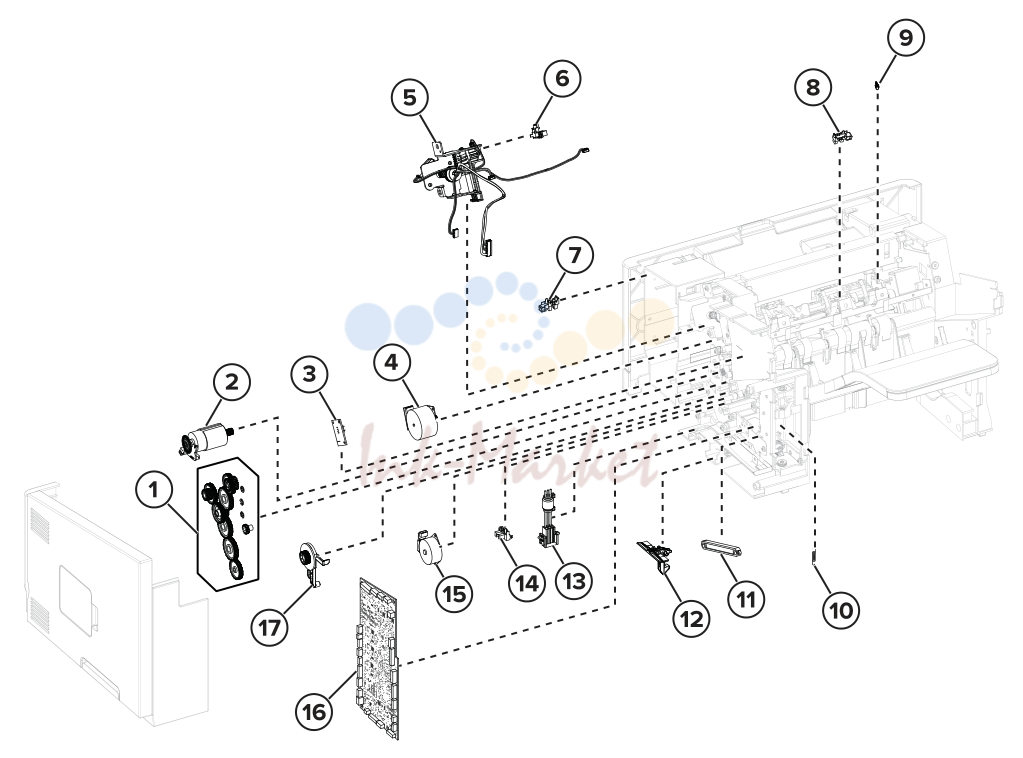

Staple, hole punch finisher 3
| № | Артикул | Наименование |
|---|---|---|
| 10 | 41X1710 запросить цену → | SHPF bin link tension “SHPF bin link tension spring spring removal” on page 756 page 757 finisher latch removal” on page 761 finisher interface cable cable removal” on page 736 ‑‑ plunger) plunger) removal” on page 737 finisher controller board board removal” on page 730 в сборе removal” on page 740 Parts catalog 914 |
