Lexmark MB2236ADW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

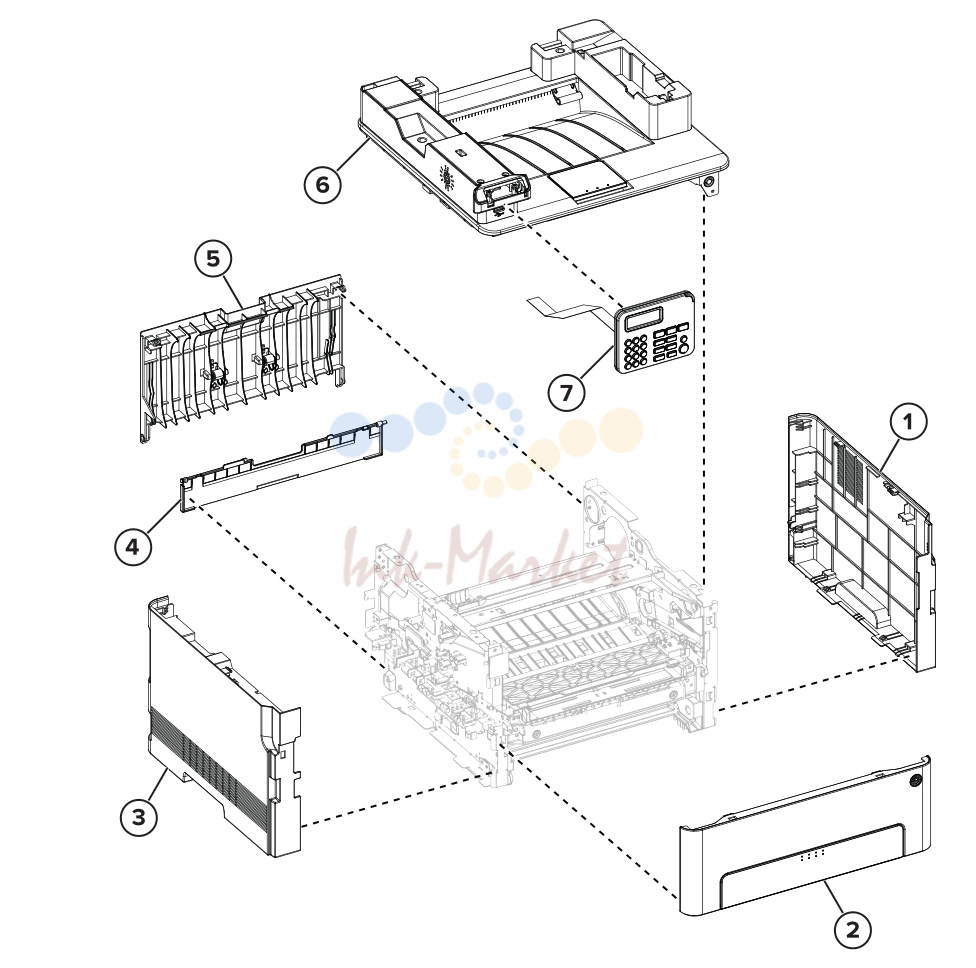

крышки (MB2236adw)

крышки (MB2236adw)

№АртикулНаименование
141X2449 запросить цену →правая крышка “правая крышка removal” on page 238
241X2450 запросить цену →передний door “передний door removal” on page 248
341X2451 ✓ в наличиилевая крышка “левая крышка removal” on page 232
441X2448 запросить цену →Bottom rear door “Bottom rear door removal” on page 251
541X2447 запросить цену →задний door “задний door removal” on page 250
641X2446 запросить цену →верхняя крышка “верхняя крышка removal” on page 255
741X2479 под заказ2‑line control panel “2‑line control panel removal” on page

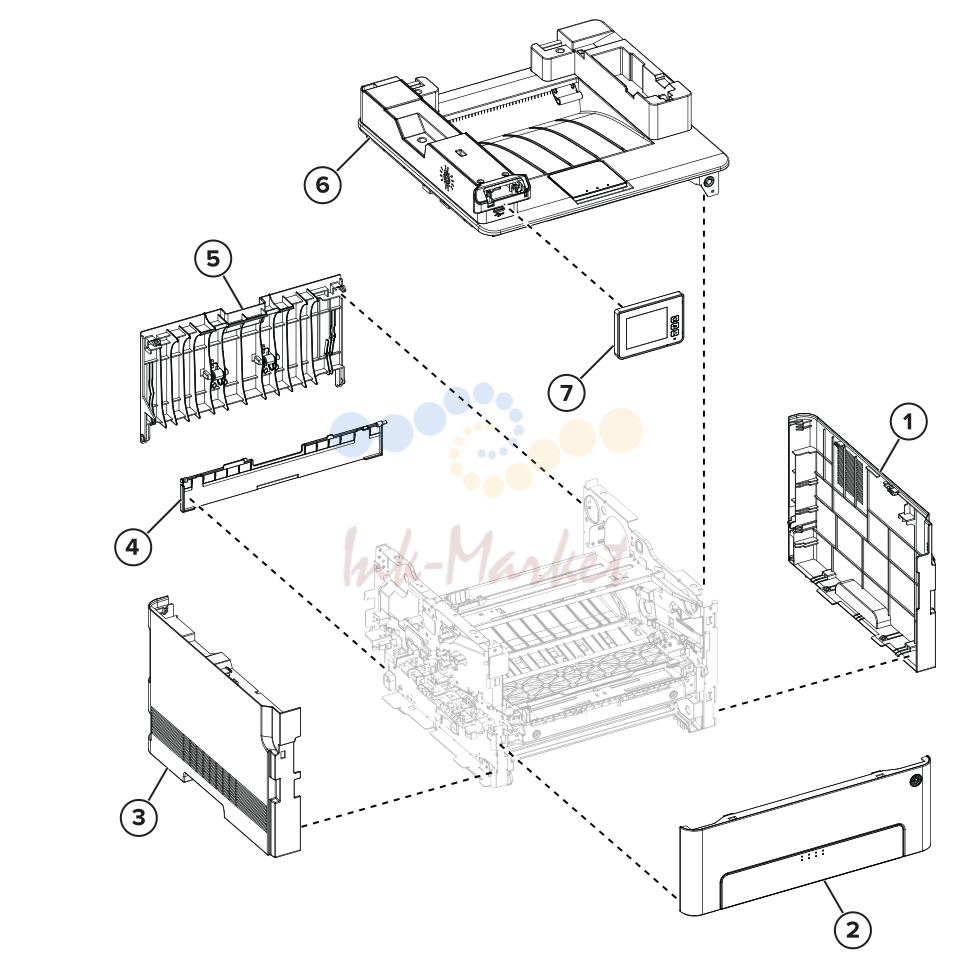

крышки (MB2236adwe)

крышки (MB2236adwe)

№АртикулНаименование
141X2449 запросить цену →правая крышка “правая крышка removal” on page 238
241X2450 запросить цену →передний door “передний door removal” on page 248
341X2451 ✓ в наличиилевая крышка “левая крышка removal” on page 232
441X2448 запросить цену →Bottom rear door “Bottom rear door removal” on page 251
541X2447 запросить цену →задний door “задний door removal” on page 250
641X2446 запросить цену →верхняя крышка “верхняя крышка removal” on page 255
741X2516 запросить цену →2.8‑in. control panel “2.8‑in. control panel removal” on page 246

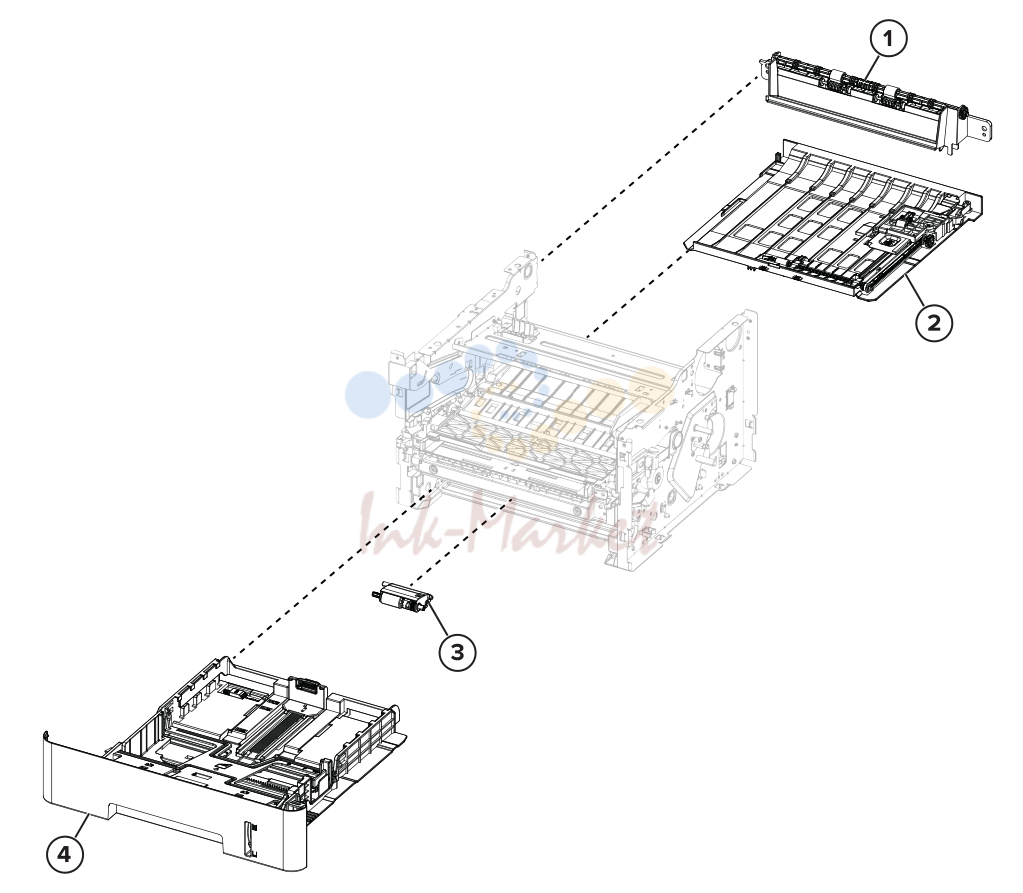

Paper path

Paper path

№АртикулНаименование
141X2453 запросить цену →реверс-привод “реверс-привод removal” on page 251
241X2454 запросить цену →дуплекс unit “дуплекс unit removal” on page 250
341X2455 запросить цену →Pick roller “Pick rollers removal” on page 268
441X2452 под заказлоток insert --

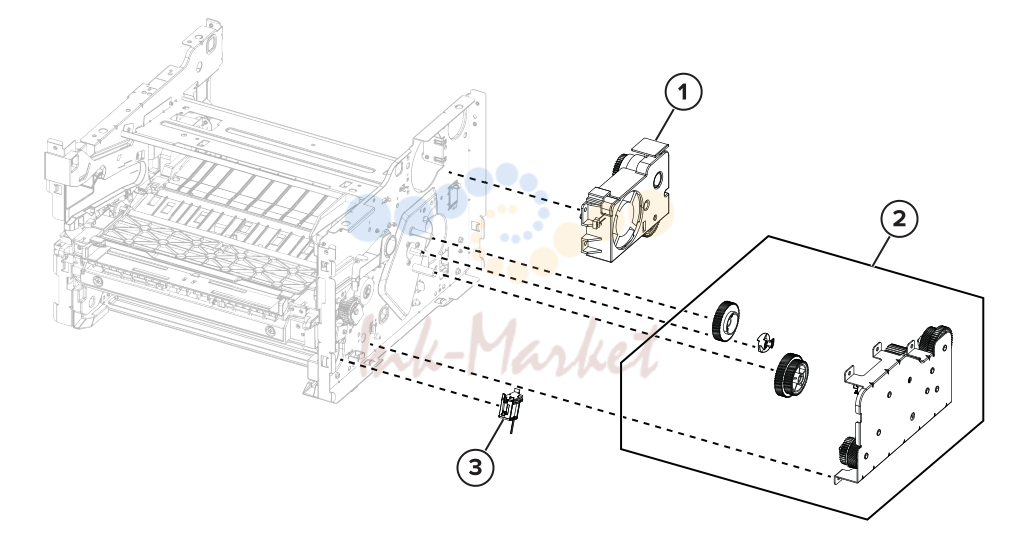

привод

привод

№АртикулНаименование
141X2470 запросить цену →вентилятор в сборе “вентилятор в сборе removal” on page 242
241X2471 запросить цену →Main drive “Main drive removal” on page 239
341X2472 под заказPick solenoid “Pick solenoid removal” on page 241

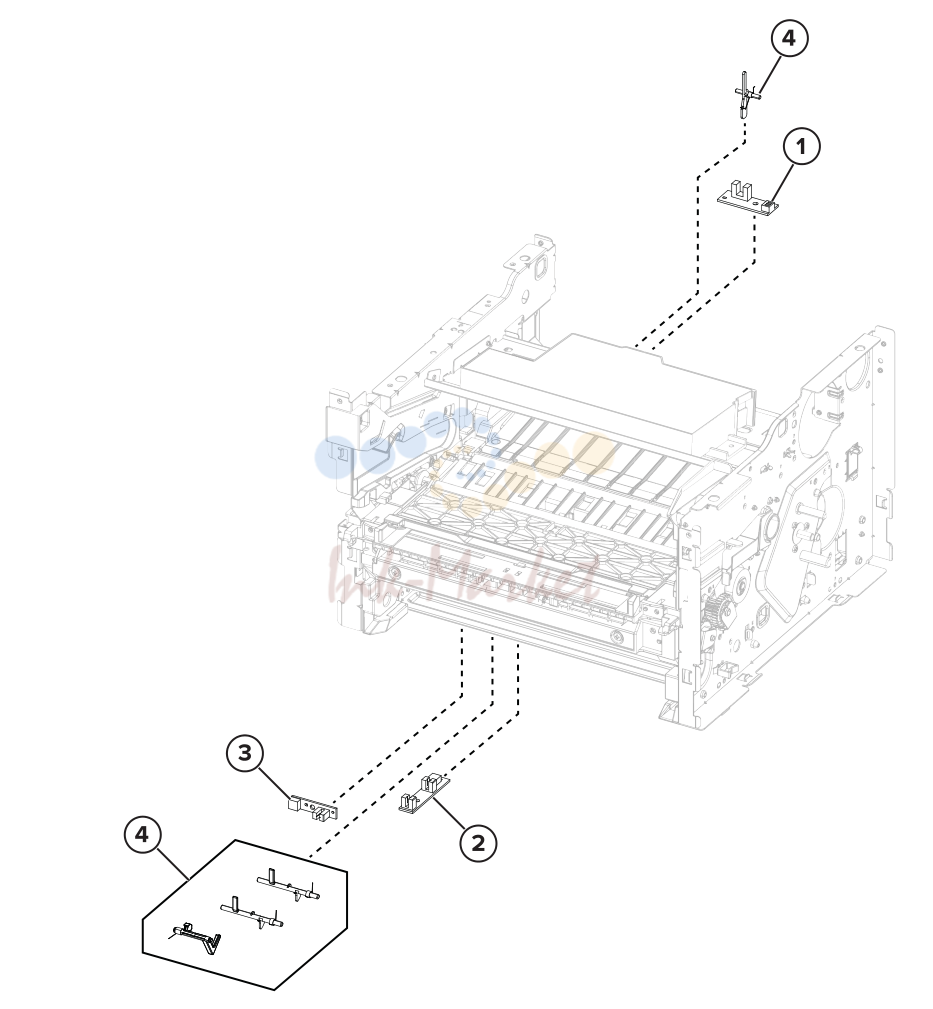

Sensors

Sensors

№АртикулНаименование
141X2468 запросить цену →датчик (fuser exit) “датчик (fuser exit) removal” on page
241X2467 запросить цену →датчик (input) “датчик (input) removal” on page 265
341X2466 запросить цену →датчик (paper “датчик (paper present) removal” on present) page 264
441X2469 запросить цену →датчик flags “вход sensor flags removal” on page 267 “печь exit flag removal” on page 254

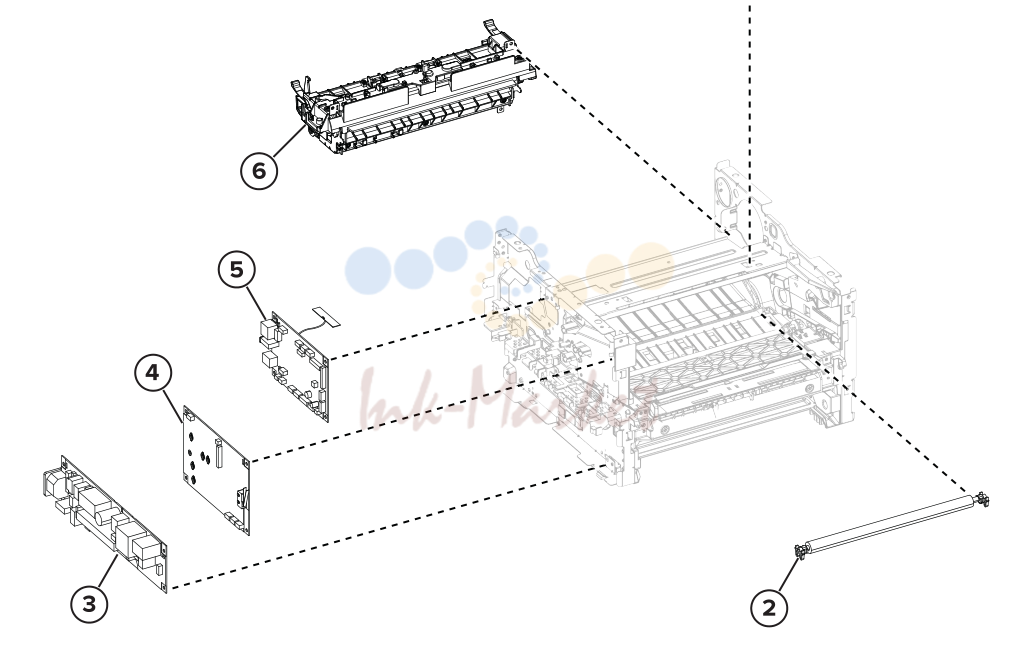

Electronics

Electronics

№АртикулНаименование
141X2456 под заказPrinthead “Printhead removal” on page 262
241X2457 запросить цену →перенос roller “перенос roller removal” on page 249
341X2459 запросить цену →LVPS, 110 V “LVPS removal” on page 235
341X2460 под заказLVPS, 220 V “LVPS removal” on page 235
441X2458 под заказHVPS “HVPS removal” on page 236
541X2461 под заказController board “Controller board removal” on (MB2236adw) page 234
541X2515 запросить цену →Controller board “Controller board removal” on (MB2236adwe) page 234
641X2463 запросить цену →печь, 110 V “печь removal” on page 252
641X2464 ✓ в наличиипечь, 220 V “печь removal” on page 252
41X2482 запросить цену →шлейф kit parts pack --
41X2634 запросить цену →Control panel and fax FFC -- cable
41X2617 запросить цену →передний USB cable --

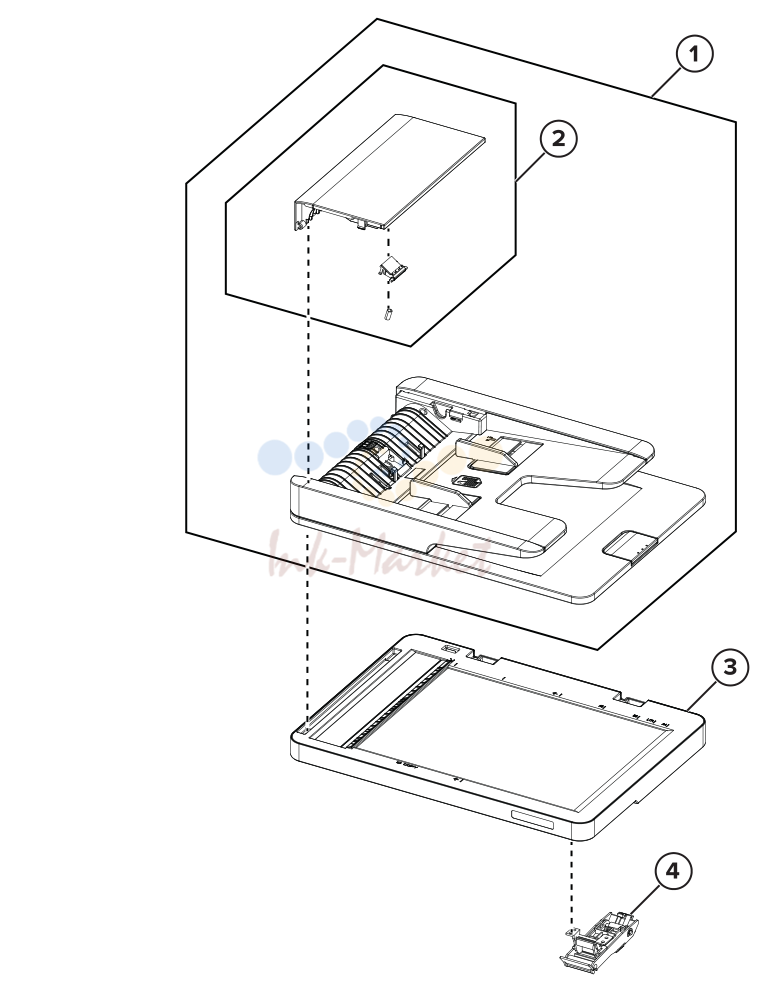

Scanner

Scanner

№АртикулНаименование
141X2476 под заказADF scanner “ADF scanner and flatbed scanner в сборе removal” on page 273
241X2480 запросить цену →ADF pick в сборе “ADF pick в сборе removal” on page 272
341X2478 под заказFlatbed scanner “ADF scanner and flatbed scanner removal” on page 273
441X2629 запросить цену →Scanner stand “Scanner stand removal” on page 271
