Lexmark E323 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки
- рама
- печь
- Main привод
- Paper подача
- Printhead
- Electronics
- Options
- Cables (no illustration)
- Miscellaneous (no illustration)

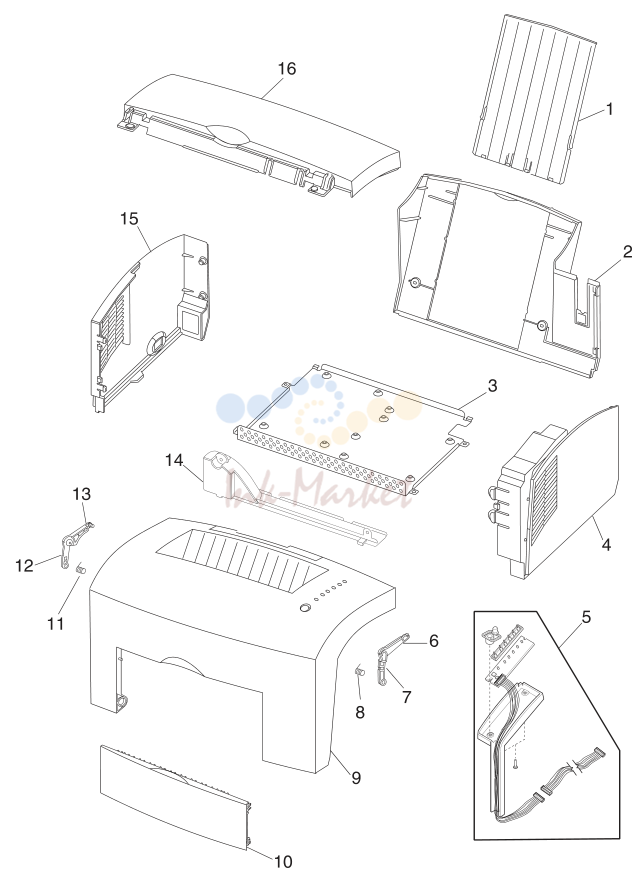

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4456 запросить цену → | в сборе, лоток Extension |
| 2 | 12G4455 запросить цену → | в сборе, крышка, задний |
| 3 | 12G4458 запросить цену → | крышка, Bottom |
| 4 | 12G4453 запросить цену → | крышка, правый Side |
| 5 | 12G4457 запросить цену → | в сборе, Operator Panel |
| 6 | 12G4466 запросить цену → | Hinge, правый задний |
| 7 | 12G4468 запросить цену → | Hinge, правый передний |
| 8 | 12G4535 запросить цену → | пружина, передний крышка правый |
| 9 | 12G4543 запросить цену → | крышка, передний–Model E320 |
| 9 | 12G4542 запросить цену → | крышка, передний–Model E322 |
| 10 | 12G4450 запросить цену → | крышка, Access |
| 11 | 12G4536 запросить цену → | пружина, передний крышка левый |
| 12 | 12G4469 запросить цену → | Hinge, левый передний |
| 13 | 12G4467 запросить цену → | Hinge, левый задний |
| 14 | 12G4459 запросить цену → | Duct, Cooling |
| 15 | 12G4451 запросить цену → | крышка, левый Side |
| 16 | 12G4452 запросить цену → | крышка, Top |
| 12G0176 запросить цену → | крышка, Media Parts Catalog |

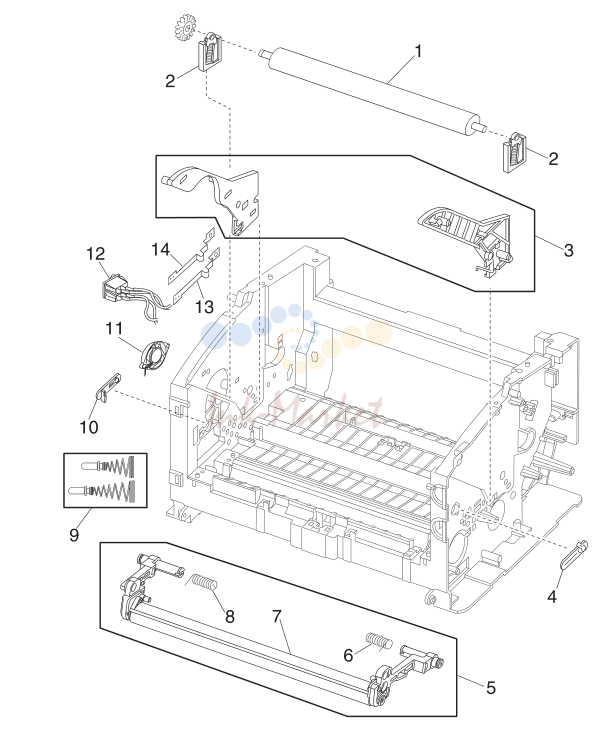

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4470 запросить цену → | Roll, перенос |
| 2 | 12G4471 запросить цену → | Bearing, перенос |
| 3 | 12G4473 запросить цену → | B/M, Rail |
| 4 | 12G4534 запросить цену → | кронштейн, правый |
| 5 | 12G4465 запросить цену → | в сборе, Charge Roll |
| 6 | 12G4464 запросить цену → | пружина, Charge Roll правый |
| 7 | 12G4462 запросить цену → | Roll, Charge |
| 8 | 12G4463 запросить цену → | пружина, Charge Roll левый |
| 9 | 12G4510 запросить цену → | пружина, HVPS Contact |
| 10 | 12G4533 запросить цену → | кронштейн, левый |
| 11 | 12G4460 запросить цену → | вентилятор, Cooling |
| 12 | 12G4461 запросить цену → | Switch в сборе, Power |
| 13 | 12G4511 запросить цену → | Strap, Contact |
| 14 | 12G4512 запросить цену → | Strap, Contact Parts Catalog |

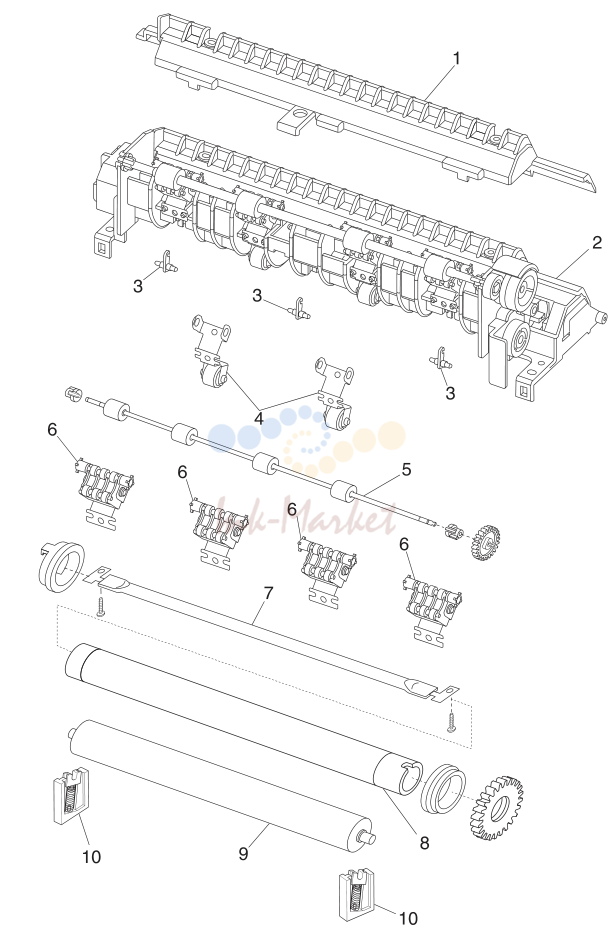

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4488 запросить цену → | крышка, печь |
| 2 | 12G4484 запросить цену → | печь в сборе, 110 V |
| 2 | 12G4486 запросить цену → | печь в сборе, 220 V |
| 3 | 12G4495 запросить цену → | Pawl, Detack |
| 4 | 12G4492 запросить цену → | ролик, Exit, Idler |
| 5 | 12G4493 запросить цену → | ролик, Exit, реверс-привод |
| 6 | 12G4496 ✓ в наличии | Roll в сборе, Idler |
| 7 | 12G4485 запросить цену → | Lamp, печь, 110 V |
| 7 | 12G4487 запросить цену → | Lamp, печь, 220 V |
| 8 | 12G4491 запросить цену → | Roll, печь, Hot |
| 9 | 12G4494 запросить цену → | Roll, печь, Backup |
| 10 | 12G4489 запросить цену → | Bearing, Backup Roll Parts Catalog |

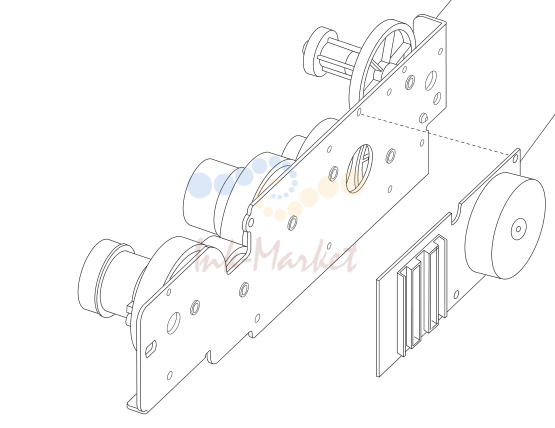

Main привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4500 запросить цену → | шестерня в сборе, привод |
| 2 | 12G4499 запросить цену → | мотор, привод Parts Catalog |

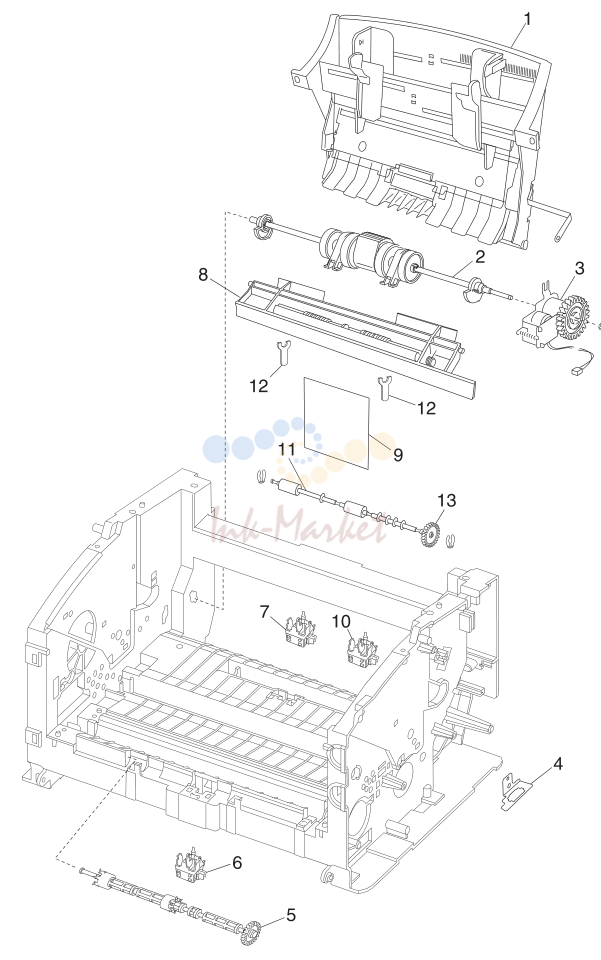

Paper подача
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4481 запросить цену → | в сборе, Sheet подача |
| 2 | 12G4483 запросить цену → | в сборе, D–Roll |
| 3 | 12G4541 запросить цену → | Clutch в сборе, Paper подача |
| 4 | 12G4482 запросить цену → | кронштейн, лоток 2 Connector |
| 5 | 12G4490 запросить цену → | Roll, Paper подача |
| 6 | 12G4476 запросить цену → | датчик, Exit |
| 7 | 12G4475 запросить цену → | датчик, Registration |
| 8 | 12G4474 запросить цену → | Roll в сборе, Registration |
| 9 | 12G4480 запросить цену → | Strip, D–Roll |
| 10 | 12G4477 запросить цену → | датчик, картридж |
| 11 | 12G4538 запросить цену → | ролик, нижний Registration |
| 12 | 12G4539 запросить цену → | Bushing, Registration ролик |
| 13 | 12G4540 запросить цену → | шестерня, Registration ролик Parts Catalog |

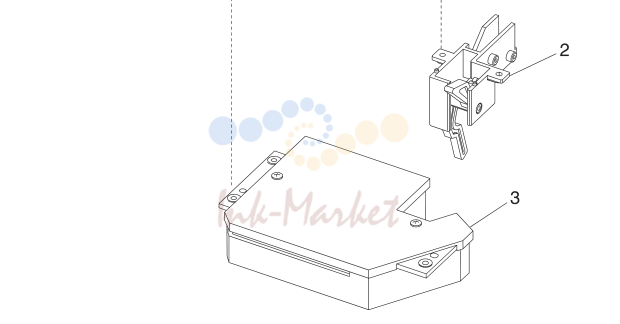

Printhead
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4498 запросить цену → | Plate, Printhead |
| 2 | 12G4472 запросить цену → | Interlock, крышка |
| 3 | 12G4497 запросить цену → | в сборе, Printhead Parts Catalog |

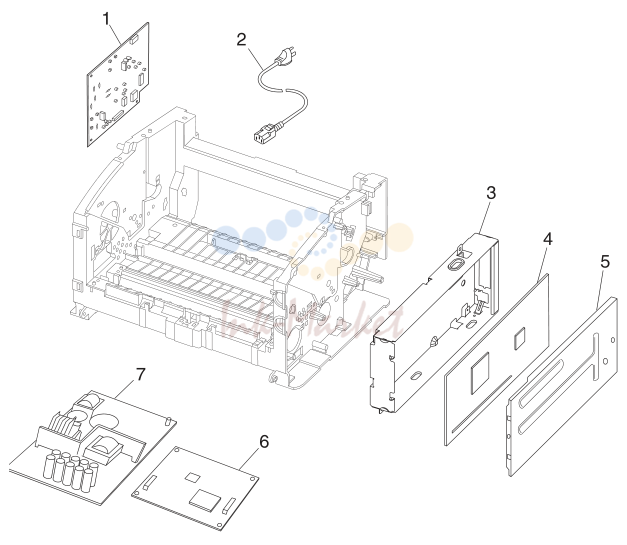

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4509 запросить цену → | Card, HVPS Bolivia, Peru, Mexico, Saudi Arabia, Columbia, Costa Rica, Dominican Republic, Equador, El Salvador, Guatemala, Honduras, Mexico, Nicaragua, Panama, Venezuela (HV) Kuwait, Bahrein, Qatar, Oman, Pakistan, Yemen, Iraq, Libya, Cyprus Belgium, France, Netherlands, Crech, Slovak Countries, Greece, Hungary, Finland, Norway, Sweden, Germany, Lebanon, Syria, Egypt, Jordan, Iran, Bosnia, Bulgaria, Croatia, Slovenia, Macedonia, Yugoslavia, Romania, South Africa, Poland, Russia, Turkey, Spain, Catalan, Portugal |
| 3 | 12G4504 запросить цену → | Cage, Controller |
| 4 | 12G4501 запросить цену → | Card, Controller E320 |
| 4 | 12G4502 запросить цену → | Card, Controller E322 |
| 4 | 12G4503 запросить цену → | Card, Controller E322n |
| 5 | 12G4505 запросить цену → | крышка, Cage |
| 6 | 12G4506 запросить цену → | Card, Engine |
| 7 | 12G4507 запросить цену → | Card, LVPS 110 |
| 7 | 12G4508 запросить цену → | Card, LVPS 220 Parts Catalog |

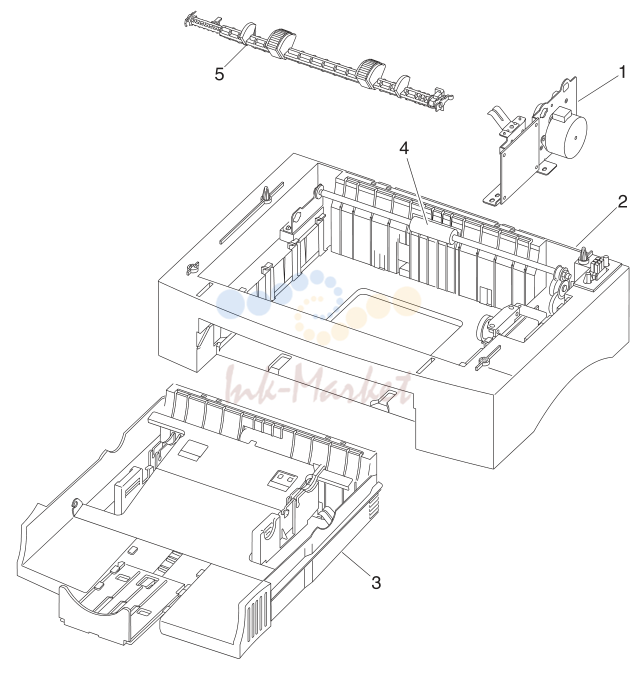

Options
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G4516 запросить цену → | Board, мотор, лоток 2 |
| 2 | 12G4514 запросить цену → | Base в сборе, лоток 2 |
| 3 | 12G4513 запросить цену → | Drawer, лоток 2 |
| 4 | 12G4515 запросить цену → | Kit в сборе, подача ролик |
| 5 | 12G4532 запросить цену → | D–Roll, подача, лоток 2 NS 5K00205 1 IPDS & SCS/TN Card |
| 11K3800 запросить цену → | Bar Code Card | |
| 11K3850 запросить цену → | PRESCRIBE Card | |
| 44H0067 запросить цену → | Imagequick™ Card | |
| 56P0589 запросить цену → | крышка, лоток 2 Media | |
| 99A1752 запросить цену → | 4MB SDRAM DIMM | |
| 99A1753 запросить цену → | 8MB SDRAM DIMM | |
| 99A1754 запросить цену → | 16MB SDRAM DIMM | |
| 99A1755 запросить цену → | 32MB SDRAM DIMM | |
| 99A1756 запросить цену → | 64MB SDRAM DIMM | |
| 99A0521 запросить цену → | 1MB Flash SIMM (4500-002 and 4500-003 only) | |
| 99A0522 запросить цену → | 2MB Flash SIMM (4500-002 and 4500-003 only) | |
| 99A0523 запросить цену → | 4MB Flash SIMM (4500-002 and 4500-003 only) Parts Catalog |

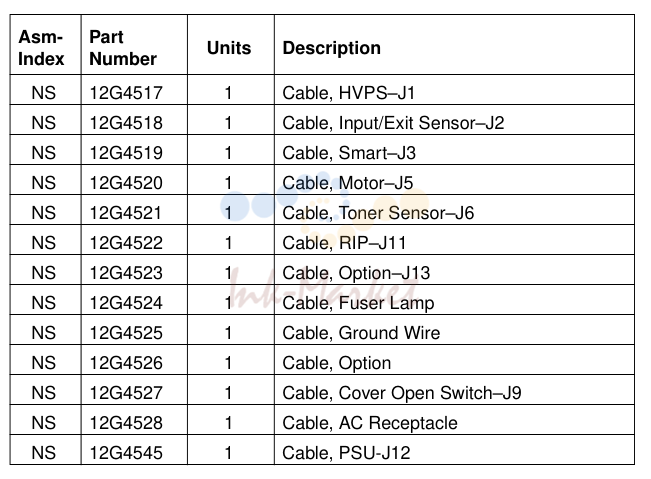

Cables (no illustration)
| № | Артикул | Наименование |
|---|---|---|
| 12G4517 запросить цену → | шлейф, HVPS–J1 | |
| 12G4518 запросить цену → | шлейф, вход/Exit датчик–J2 | |
| 12G4519 запросить цену → | шлейф, Smart–J3 | |
| 12G4520 запросить цену → | шлейф, мотор–J5 | |
| 12G4521 запросить цену → | шлейф, Toner датчик–J6 | |
| 12G4522 запросить цену → | шлейф, RIP–J11 | |
| 12G4523 запросить цену → | шлейф, Option–J13 | |
| 12G4524 запросить цену → | шлейф, печь Lamp | |
| 12G4525 запросить цену → | шлейф, Ground Wire | |
| 12G4526 запросить цену → | шлейф, Option | |
| 12G4527 запросить цену → | шлейф, крышка Open Switch–J9 | |
| 12G4528 запросить цену → | шлейф, AC Receptacle | |
| 12G4545 запросить цену → | шлейф, PSU-J12 Parts Catalog |

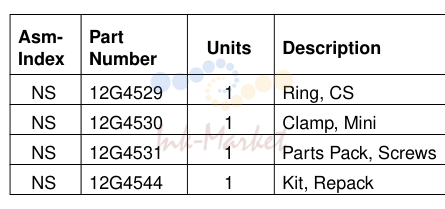

Miscellaneous (no illustration)
| № | Артикул | Наименование |
|---|---|---|
| 12G4529 запросить цену → | Ring, CS | |
| 12G4530 запросить цену → | Clamp, Mini | |
| 12G4531 запросить цену → | Parts Pack, Screws | |
| 12G4544 запросить цену → | Kit, Repack Parts Catalog |
