Lexmark CX825 / CX860 / XC8155 / XC8160 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- печь
- реверс-привод
- перенос—задний
- ADF 1
- ADF 2
- ADF 3
- Flatbed scanner 1
- 550-sheet tray
- Miscellaneous
- Staple finisher option
- Staple finisher—Bottom
- Mailbox 1
- HPT 1
- MSHPF staging drive

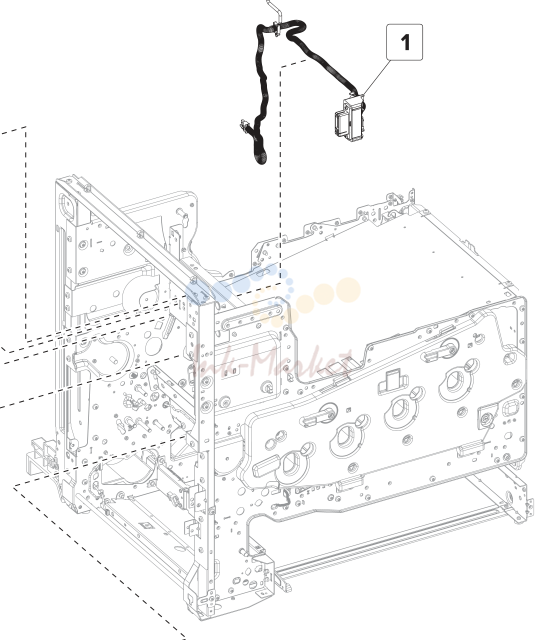

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0078 запросить цену → | 1 печь connect cable -- |
| 2 | 41X0125 запросить цену → | 1 печь front loading guide -- |
| 3 | 41X0248 запросить цену → | 1 печь (100 V) “печь removal” on page 631 |
| 3 | 41X0246 запросить цену → | 1 печь (115 V) “печь removal” on page 631 |
| 3 | 41X0247 запросить цену → | 1 печь (230 V) “печь removal” on page 631 |
| 4 | 41X0126 запросить цену → | 1 печь rear loading guide -- |
| 5 | 41X0127 запросить цену → | 1 печь alignment guide -- |
| 6 | 41X0165 запросить цену → | 1 датчик (fuser temperature) -- Parts catalog 1326 |

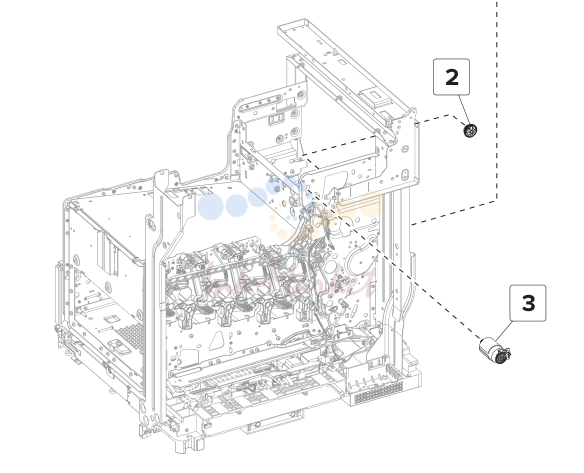

реверс-привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0148 запросить цену → | 1 реверс-привод “реверс-привод removal” on page 645 |
| 2 | 41X0110 запросить цену → | 1 реверс-привод gear “реверс-привод gear removal” on page 647 |
| 3 | 41X0451 запросить цену → | 1 мотор (redrive) -- Parts catalog 1340 |

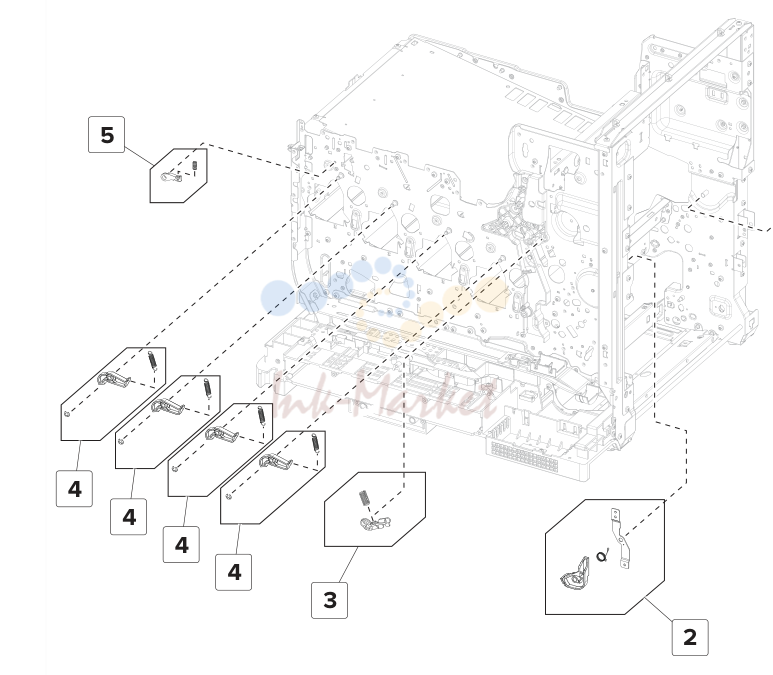

перенос—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0137 запросить цену → | 1 перенос roller front latch -- |
| 2 | 41X0138 запросить цену → | 1 перенос roller rear latch -- |
| 3 | 41X0064 запросить цену → | 1 перенос belt left bias arm -- |
| 4 | 41X0062 запросить цену → | 1 Hold down arm -- |
| 5 | 41X0063 запросить цену → | 1 перенос belt right bias arm -- Parts catalog 1344 |

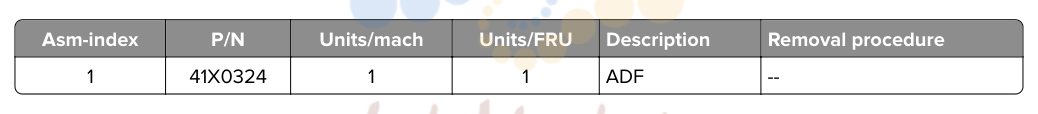

ADF 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0324 запросить цену → | 1 ADF -- Parts catalog 1346 |

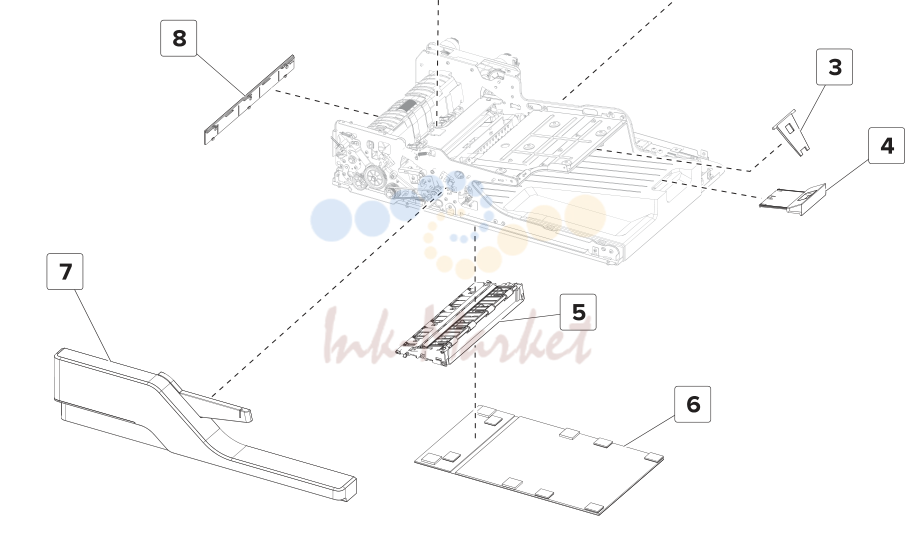

ADF 2
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X0314 запросить цену → | ADF pad -- |
| 8 | 41X0277 запросить цену → | левый lower cover -- Parts catalog 1348 |
ADF 3
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X0311 запросить цену → | левый hinge -- page 743 753 cover page 752 Parts catalog 1350 |

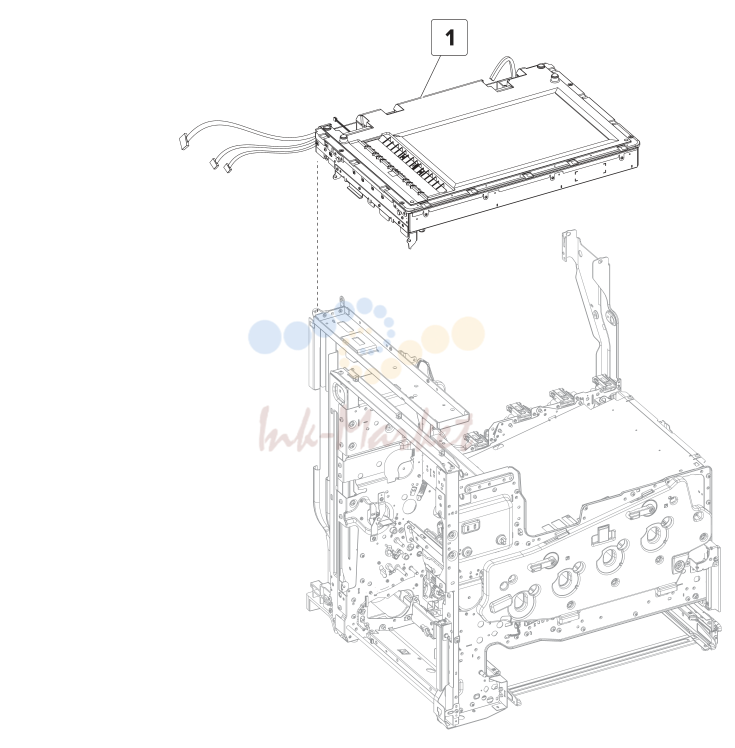

Flatbed scanner 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0289 запросить цену → | 1 Flatbed scanner -- Parts catalog 1358 |

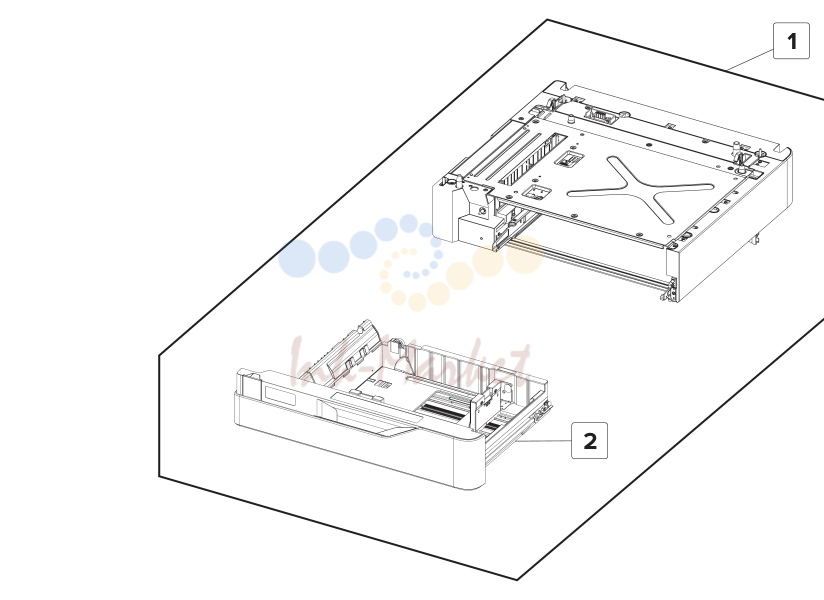

550-sheet tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0326 запросить цену → | 1 550-sheet tray -- |
| 2 | 41X0175 запросить цену → | 1 550-sheet tray insert -- Parts catalog 1364 |

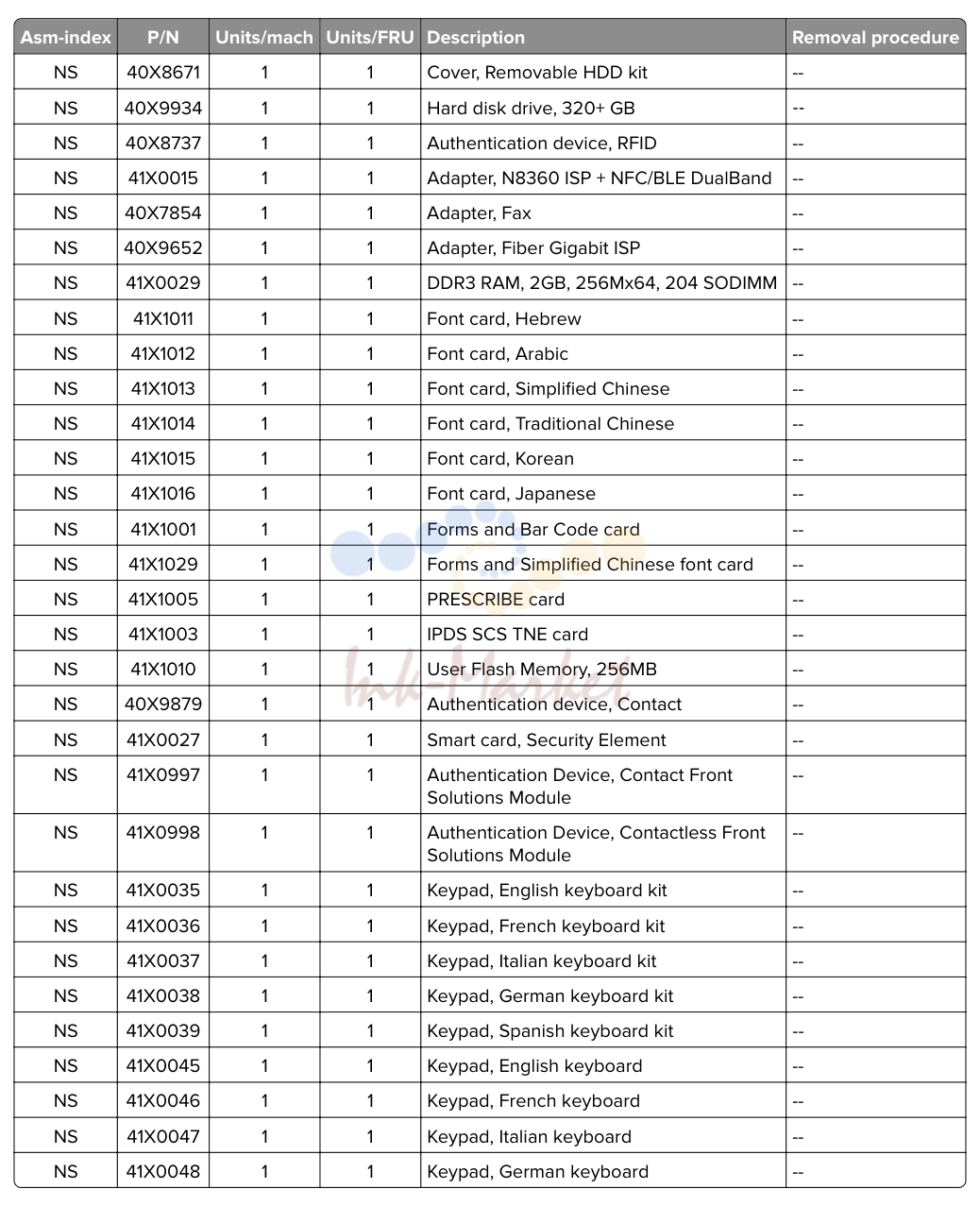

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1011 запросить цену → | Font card, Hebrew -- | |
| 41X1012 запросить цену → | Font card, Arabic -- | |
| 41X1013 запросить цену → | Font card, Simplified Chinese -- | |
| 41X1014 запросить цену → | Font card, Traditional Chinese -- | |
| 41X1015 запросить цену → | Font card, Korean -- | |
| 41X1016 запросить цену → | Font card, Japanese -- | |
| 41X1001 запросить цену → | Forms and Bar Code card -- | |
| 41X1010 запросить цену → | User Flash Memory, 256MB -- Solutions Module Solutions Module Parts catalog 1383 |

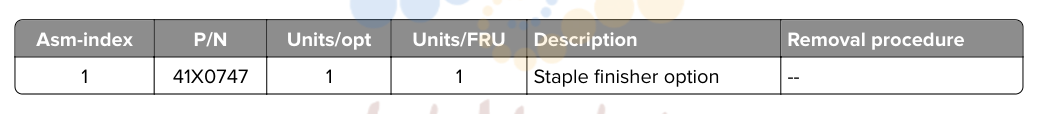

Staple finisher option
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0747 запросить цену → | 1 Staple finisher option -- Parts catalog 1386 |

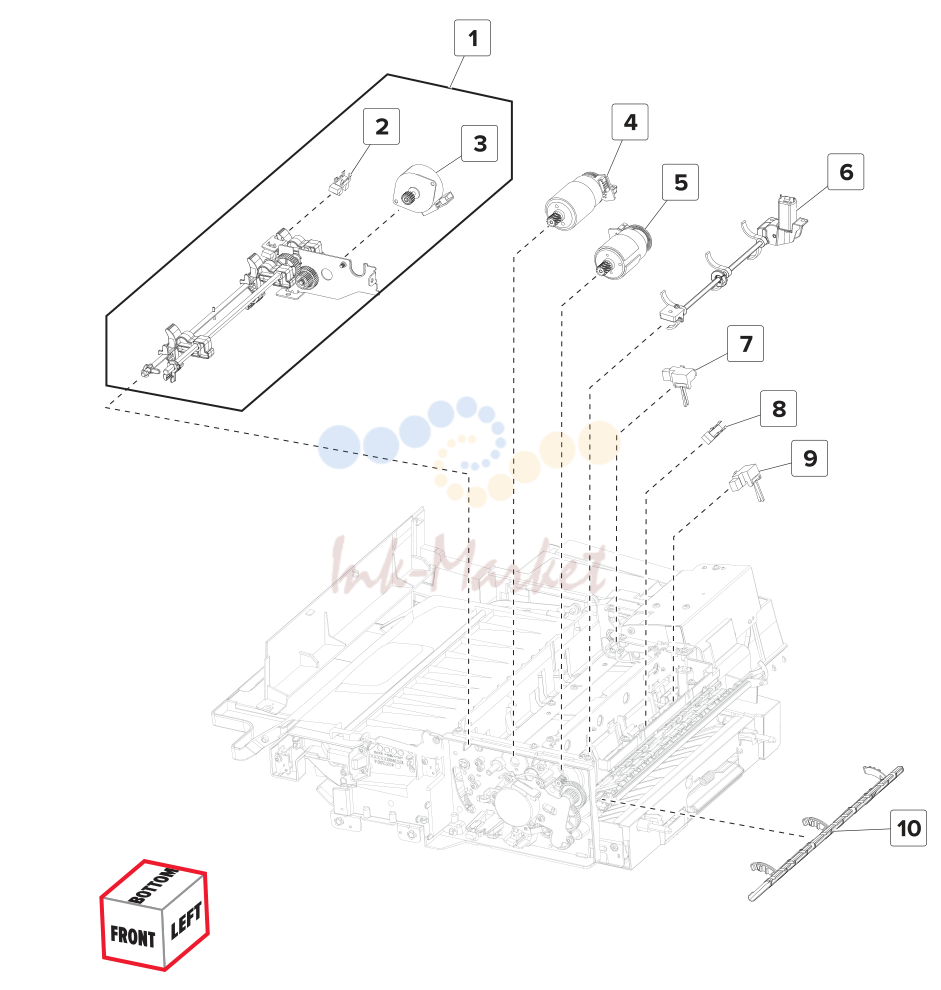

Staple finisher—Bottom
| № | Артикул | Наименование |
|---|---|---|
| 10 | 41X0511 запросить цену → | Staple finisher entrance “Staple finisher entrance paper guide paper guide removal” on page 873 ‑‑ parts pack ‑‑ Parts catalog 1400 |

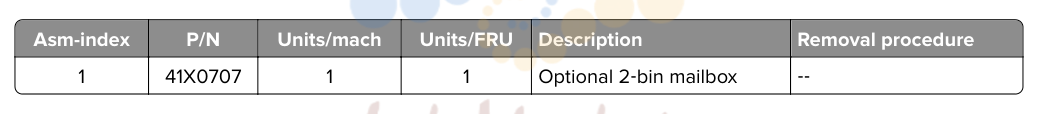

Mailbox 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0707 запросить цену → | 1 Optional 2‑bin mailbox ‑‑ Parts catalog 1402 |

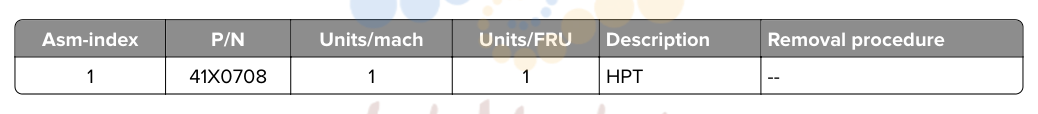

HPT 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0708 запросить цену → | 1 HPT -- Parts catalog 1412 |

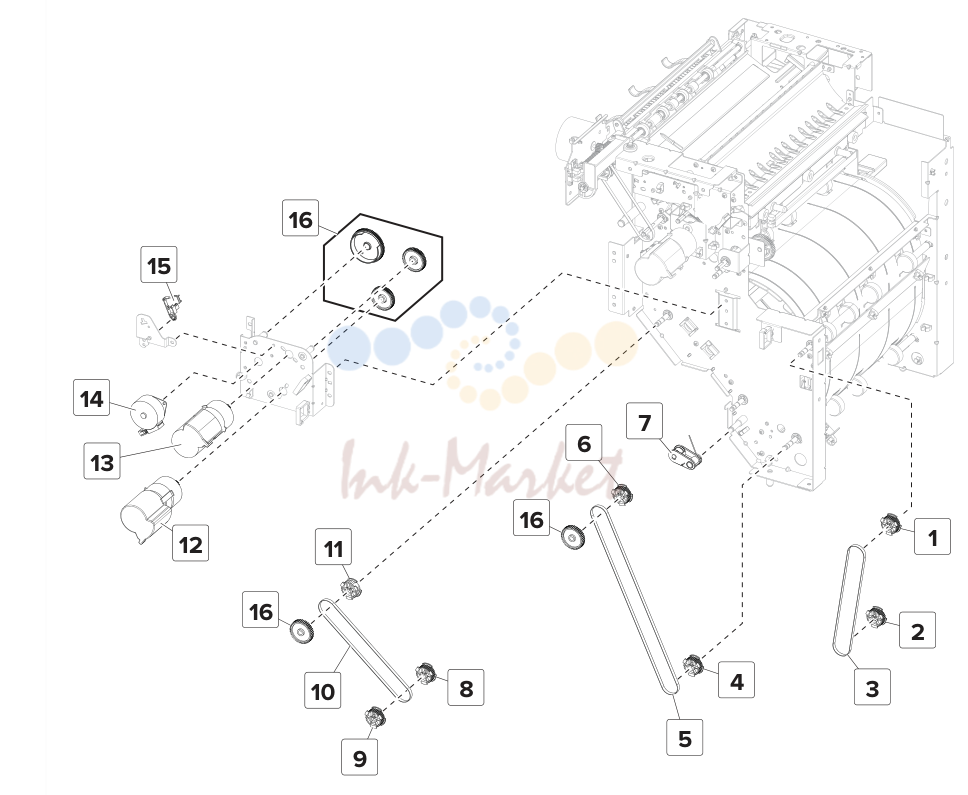

MSHPF staging drive
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X0811 запросить цену → | Staging outer transport “Staging outer transport belt belt removal” on page 1011 pulley gear drive belt on page 1032 ‑‑ pulley gear tensioner removal” on page 1006 pulley gear pulley gear |
