Lexmark CX820 / XC6152 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- Control panel
- печь
- реверс-привод
- перенос—задний
- ADF 1
- ADF 2
- ADF 3
- Flatbed scanner 1
- 550-sheet tray
- Miscellaneous
- Staple finisher option
- Staple finisher—Bottom

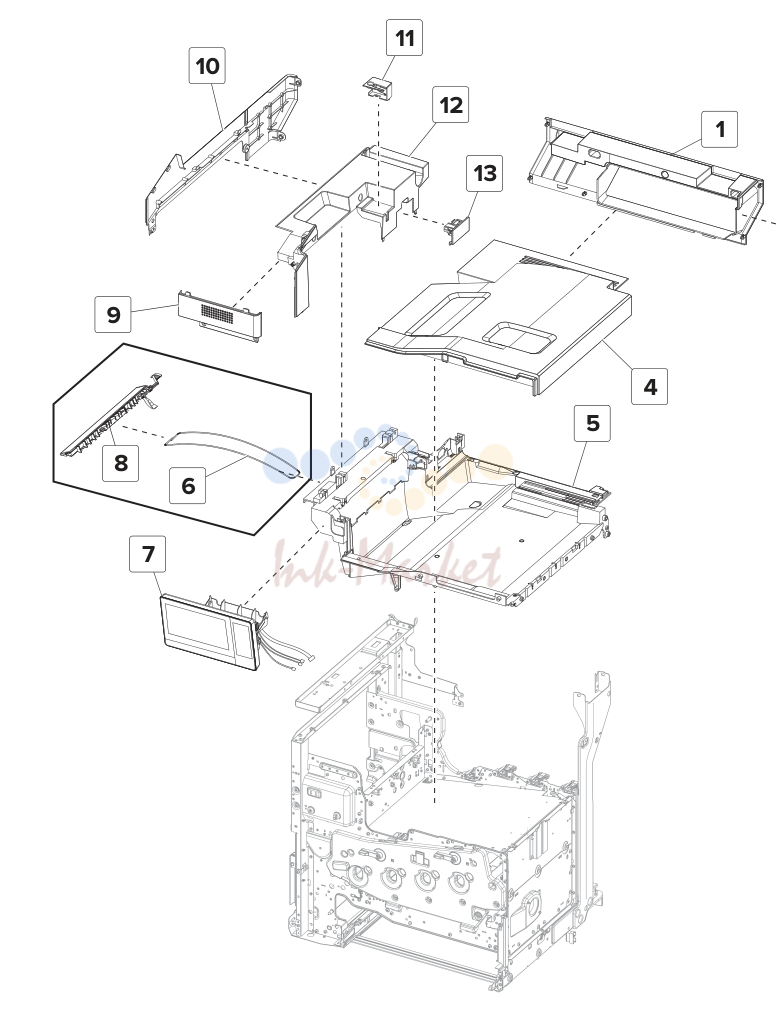

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0197 запросить цену → | 1 задний upper cover -- |
| 2 | 41X0201 запросить цену → | 1 Column inner cover -- |
| 3 | 41X0200 запросить цену → | 1 Column outer cover -- |
| 4 | 41X0194 запросить цену → | 1 Standard bin insert cover -- |
| 5 | 41X0193 запросить цену → | 1 Standard bin cover -- |
| 6 | 41X0716 запросить цену → | 1 Stacking bail -- |
| 7 | 41X0204 запросить цену → | 1 Tilting control panel -- |
| 8 | 41X0195 запросить цену → | 1 Static brush/bin full actuator -- |
| 9 | 41X0203 запросить цену → | 1 передний column upper cover -- |
| 10 | 41X0199 запросить цену → | 1 левый upper cover -- |
| 11 | 41X0228 запросить цену → | 1 Bin full sensor housing -- |
| 12 | 41X0196 запросить цену → | 1 верхняя крышка -- |
| 13 | 41X0717 запросить цену → | 1 Connector access cover ‑‑ Parts catalog 736 |

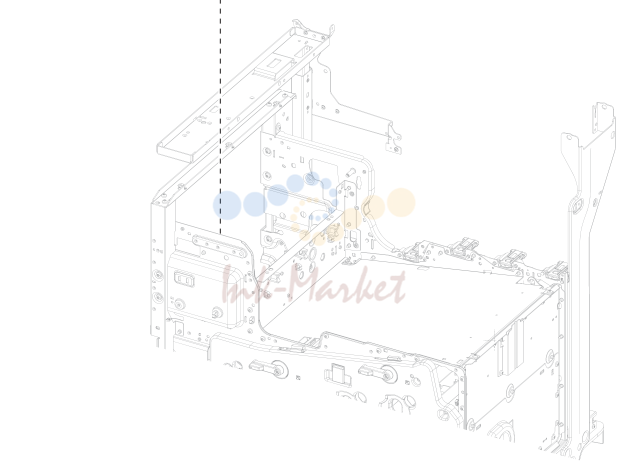

Control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0543 запросить цену → | 1 Bezel, control panel ‑‑ |
| 2 | 41X0051 под заказ | 1 Board, control panel -- |
| 3 | 41X0207 запросить цену → | 1 Button kit, 7‑inch control panel -- |
| 4 | 41X0204 запросить цену → | 1 Support, control panel ‑‑ |
| 5 | 41X0238 запросить цену → | 1 крышка, control panel support -- |
| 6 | 41X0900 запросить цену → | 1 Model plate (CX820) -- |
| 6 | 41X0899 запросить цену → | 1 Model plate (CX6160) -- |
| 6 | 41X0901 запросить цену → | 1 Model plate (XC6152) -- Parts catalog 742 |

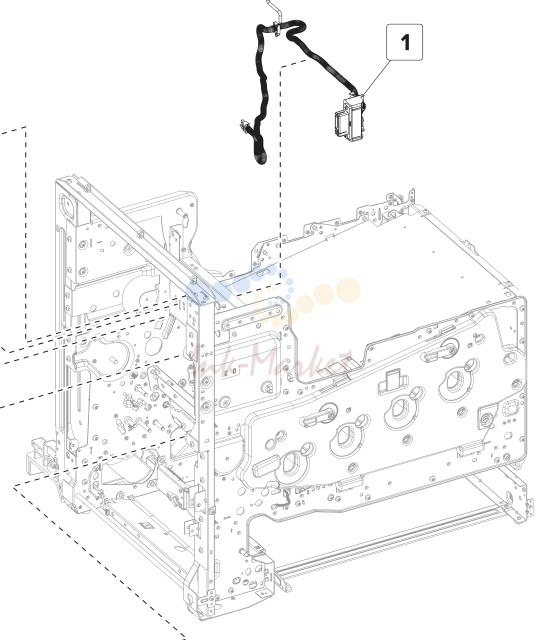

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0078 запросить цену → | 1 печь connect cable -- |
| 2 | 41X0125 запросить цену → | 1 печь front loading guide -- |
| 3 | 41X0248 запросить цену → | 1 печь (100 V) “печь removal” on page 453 |
| 3 | 41X0246 запросить цену → | 1 печь (115 V) “печь removal” on page 453 |
| 3 | 41X0247 запросить цену → | 1 печь (230 V) “печь removal” on page 453 |
| 4 | 41X0126 запросить цену → | 1 печь rear loading guide -- |
| 5 | 41X0127 запросить цену → | 1 печь alignment guide -- |
| 6 | 41X0165 запросить цену → | 1 датчик (fuser temperature) -- Parts catalog 752 |

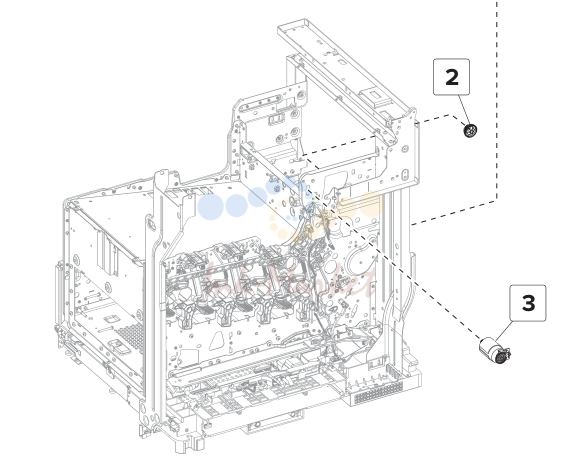

реверс-привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0148 запросить цену → | 1 реверс-привод “реверс-привод removal” on page 467 |
| 2 | 41X0110 запросить цену → | 1 реверс-привод gear “реверс-привод gear removal” on page 469 |
| 3 | 41X0451 запросить цену → | 1 мотор (redrive) -- Parts catalog 766 |

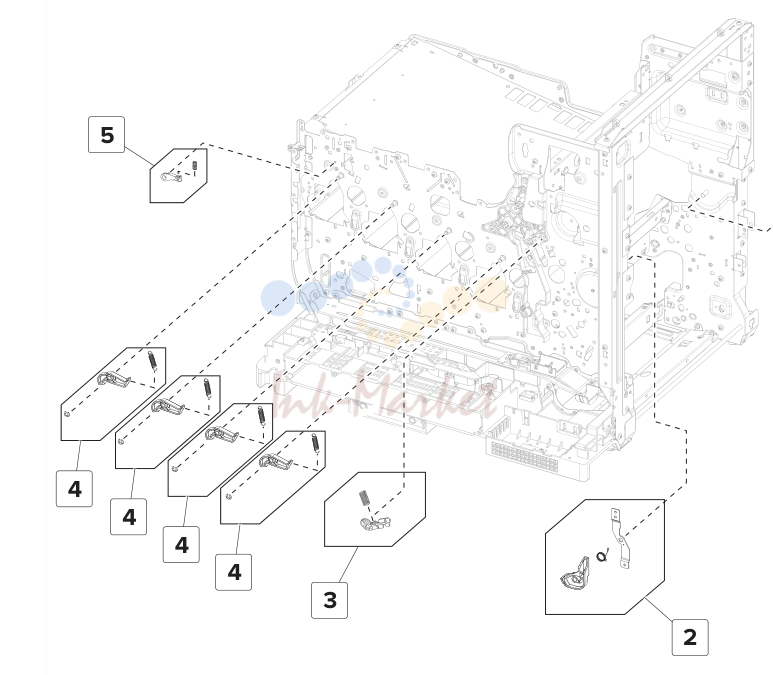

перенос—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0137 запросить цену → | 1 перенос roller front latch -- |
| 2 | 41X0138 запросить цену → | 1 перенос roller rear latch -- |
| 3 | 41X0064 запросить цену → | 1 перенос belt left bias arm -- |
| 4 | 41X0062 запросить цену → | 1 Hold down arm -- |
| 5 | 41X0063 запросить цену → | 1 перенос belt right bias arm -- Parts catalog 770 |
ADF 1
| № | Артикул | Наименование |
|---|---|---|

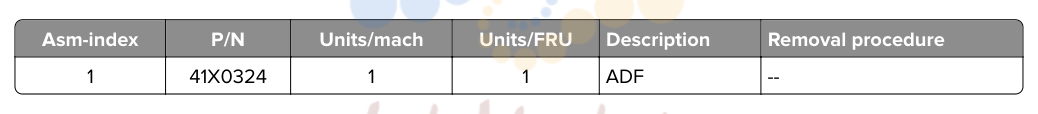

| 1 | 41X0324 запросить цену → | 1 ADF -- Parts catalog 772 |

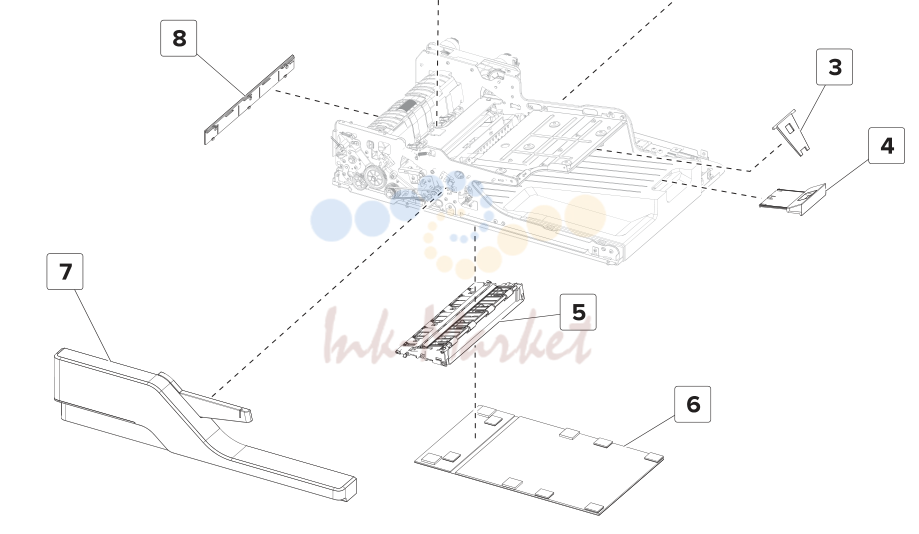

ADF 2
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X0314 запросить цену → | ADF pad -- |
| 8 | 41X0277 запросить цену → | левый lower cover -- Parts catalog 774 |

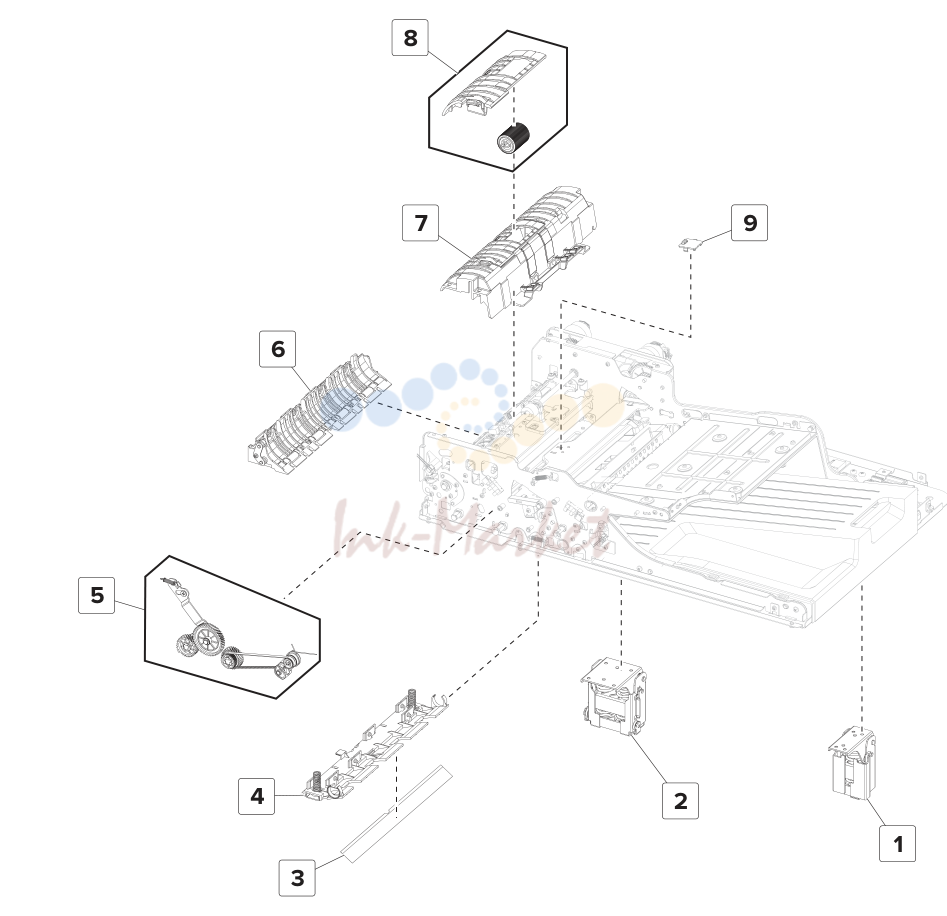

ADF 3
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X0311 запросить цену → | левый hinge -- page 568 578 cover page 577 Parts catalog 776 |

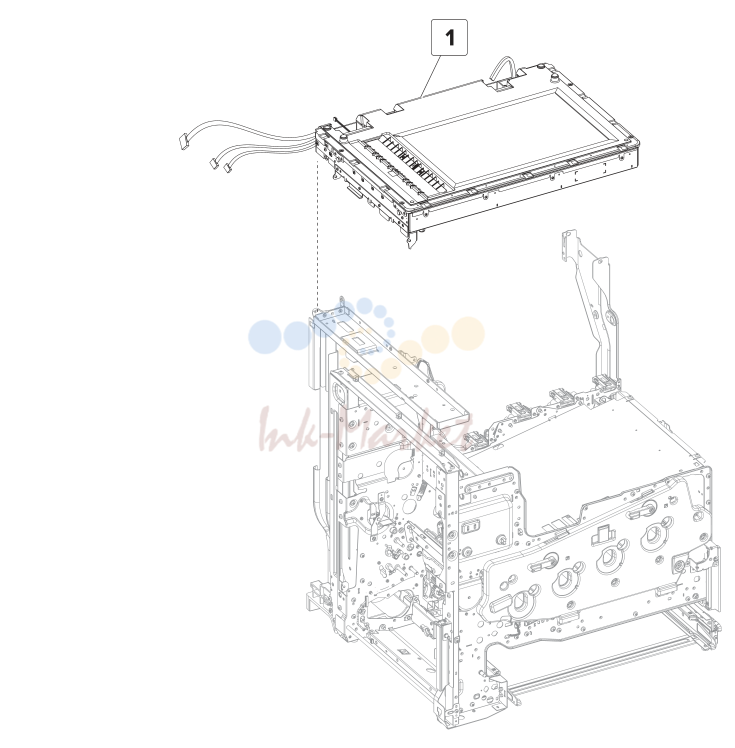

Flatbed scanner 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0289 запросить цену → | 1 Flatbed scanner -- Parts catalog 784 |

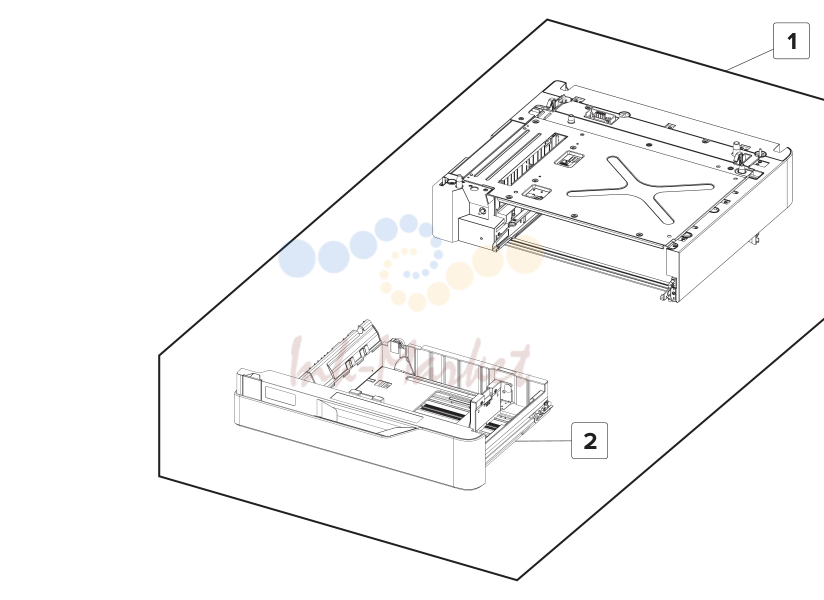

550-sheet tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0326 запросить цену → | 1 550-sheet tray -- |
| 2 | 41X0175 запросить цену → | 1 550-sheet tray insert -- Parts catalog 790 |

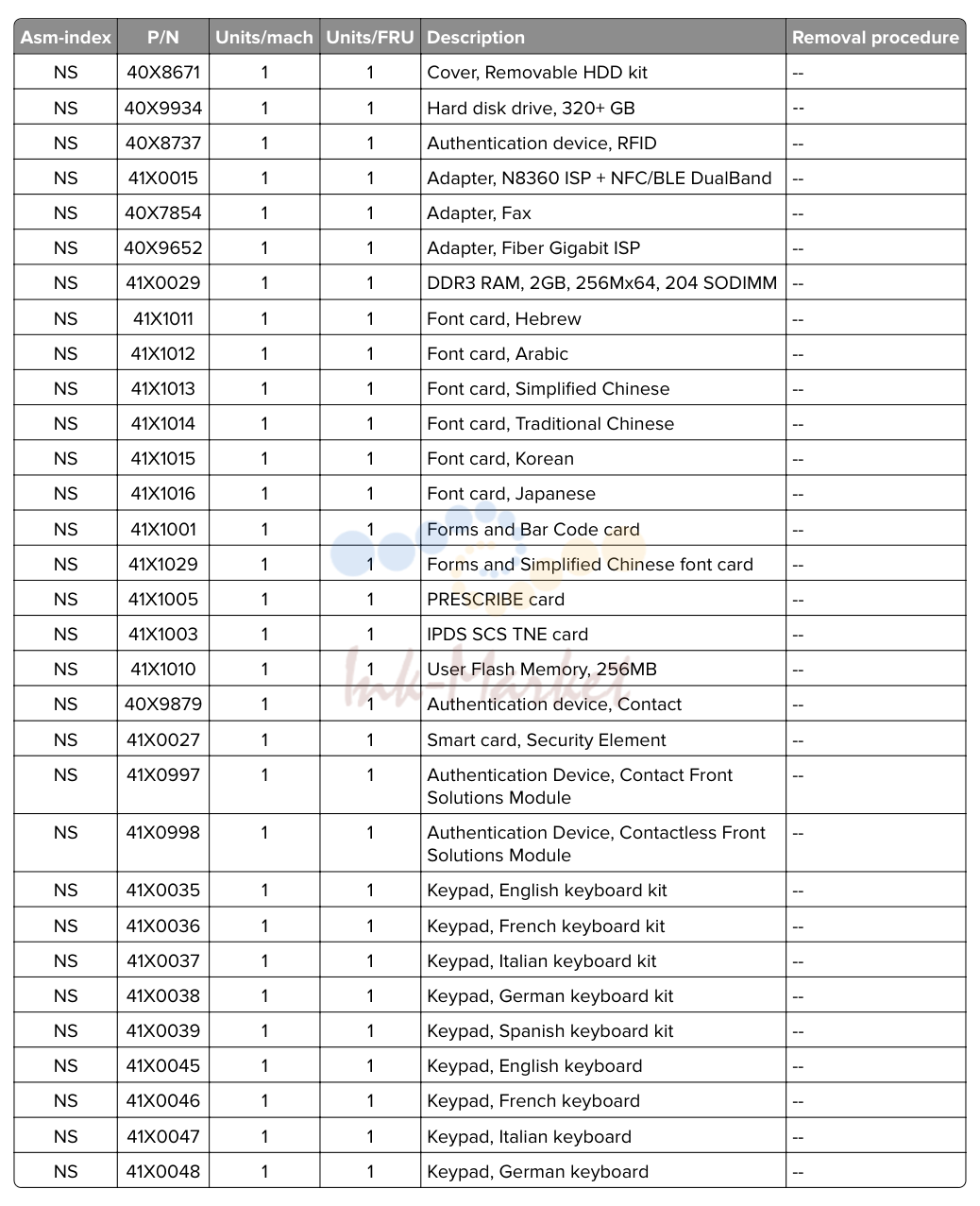

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1011 запросить цену → | Font card, Hebrew -- | |
| 41X1012 запросить цену → | Font card, Arabic -- | |
| 41X1013 запросить цену → | Font card, Simplified Chinese -- | |
| 41X1014 запросить цену → | Font card, Traditional Chinese -- | |
| 41X1015 запросить цену → | Font card, Korean -- | |
| 41X1016 запросить цену → | Font card, Japanese -- | |
| 41X1001 запросить цену → | Forms and Bar Code card -- | |
| 41X1010 запросить цену → | User Flash Memory, 256MB -- Solutions Module Solutions Module Parts catalog 807 |
Staple finisher option
| № | Артикул | Наименование |
|---|---|---|

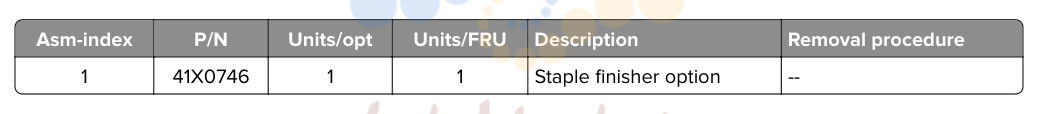

| 1 | 41X0746 запросить цену → | 1 Staple finisher option -- Parts catalog 810 |

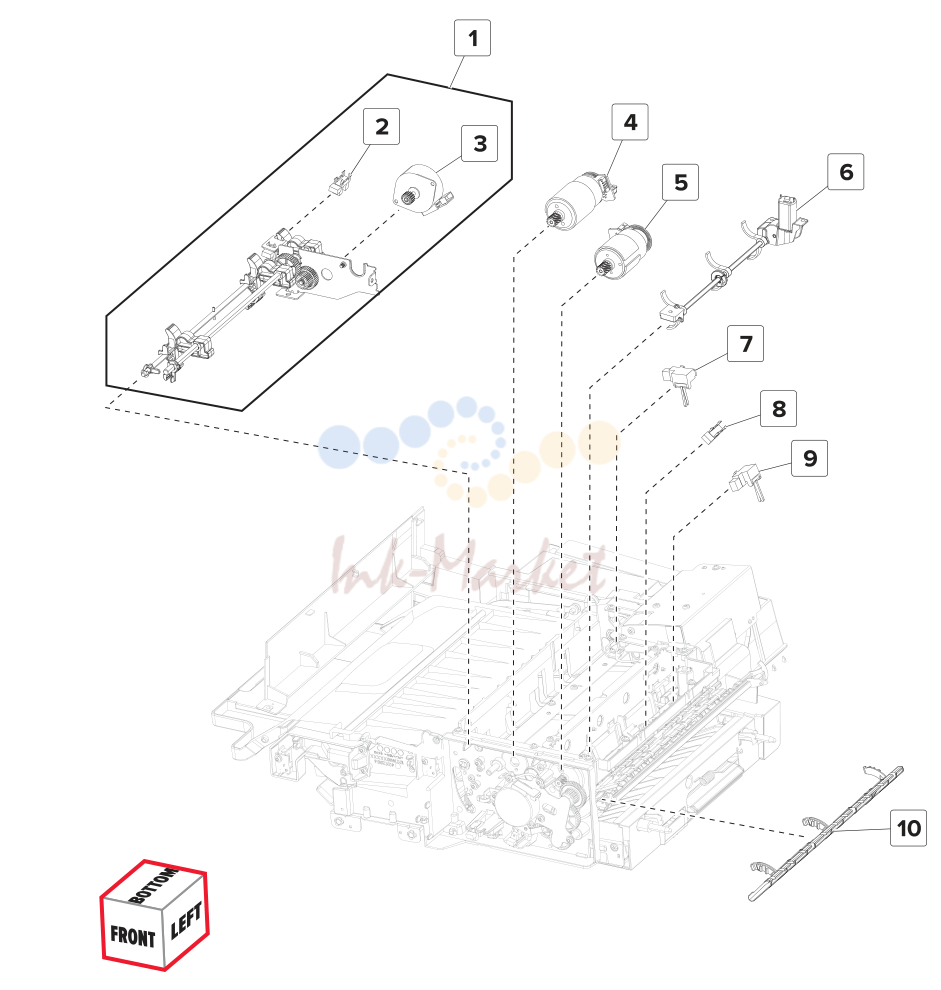

Staple finisher—Bottom
| № | Артикул | Наименование |
|---|---|---|
| 10 | 41X0511 запросить цену → | Staple finisher entrance “Staple finisher entrance paper guide paper guide removal” on page 696 ‑‑ parts pack ‑‑ Parts catalog 824 |
