Lexmark CX331 / MC3224 / MC3326 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

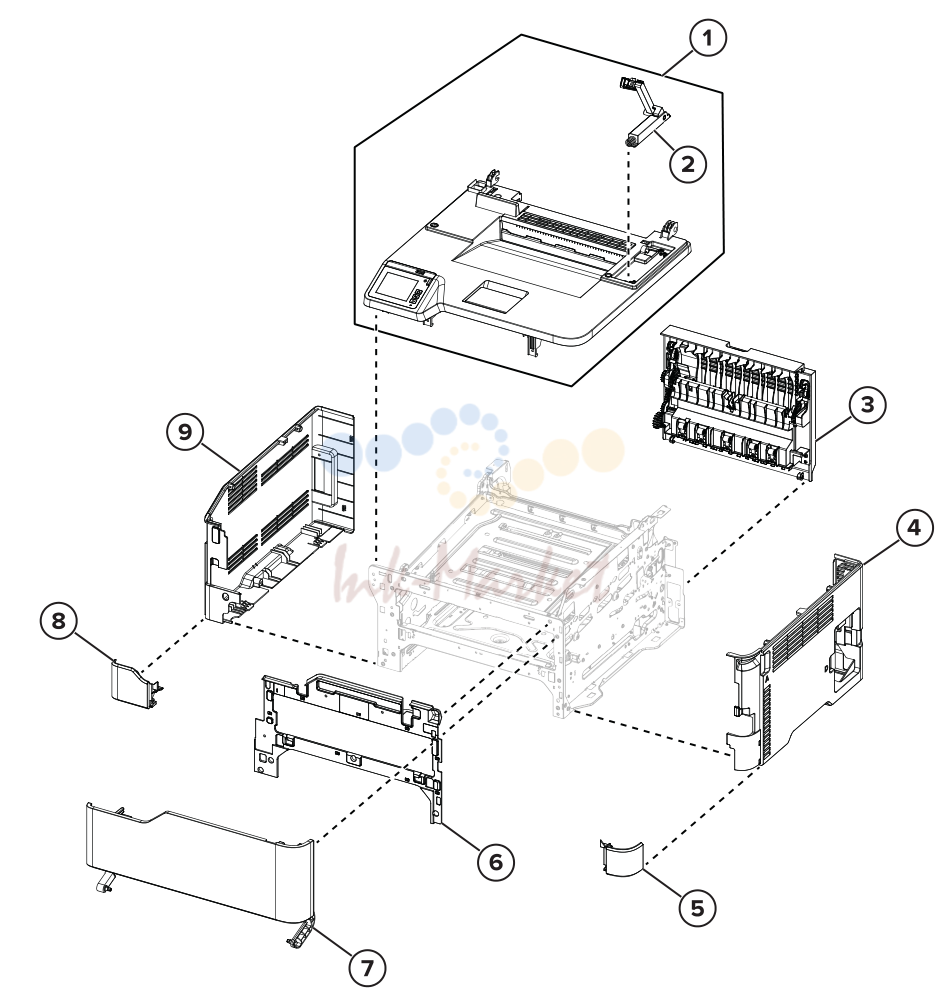

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2416 запросить цену → | верхняя крышка “верхняя крышка removal” on page 322 |
| 2 | 41X2672 запросить цену → | Scanner pivot arm “Scanner pivot arm removal” on page 340 |
| 3 | 41X2414 запросить цену → | задний door “задний door removal” on page 314 |
| 4 | 41X2421 запросить цену → | правая крышка “правая крышка removal” on page 294 |
| 5 | 41X2635 запросить цену → | нижний front cover “правая крышка removal” on page 294 |
| 6 | 41X2418 запросить цену → | Inner front cover “Inner front cover removal” on page 307 |
| 7 | 41X2417 запросить цену → | передний door “передний door removal” on page 306 |
| 9 | 41X2420 запросить цену → | левая крышка “левая крышка removal” on page 281 |
| 40X8273 запросить цену → | Rubber feet -- |

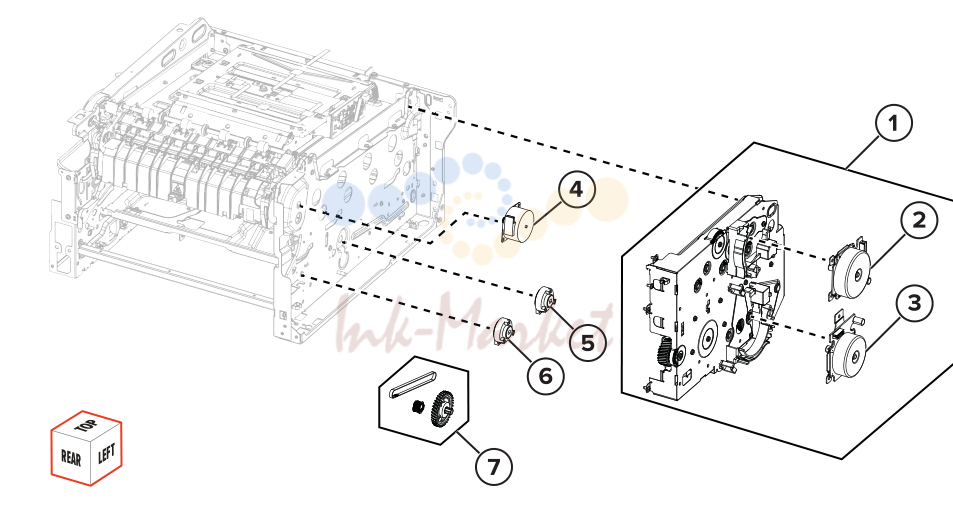

привод components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2424 запросить цену → | Gearbox “Gearbox removal” on page 290 |
| 2 | 41X2443 запросить цену → | мотор (CMY) “мотор (CMY) removal” on page 283 |
| 3 | 41X2422 запросить цену → | мотор (K) “мотор (K/transfer belt) removal” on page 284 |
| 4 | 41X2423 запросить цену → | мотор (fuser) “мотор (fuser) removal” on page 289 |
| 5 | 41X2425 ✓ в наличии | Pick clutch “Pick clutch removal” on page 292 |
| 7 | 41X2620 запросить цену → | Staging belt, gear, “Staging belt, gear, and pulley removal” and pulley on page 293 |

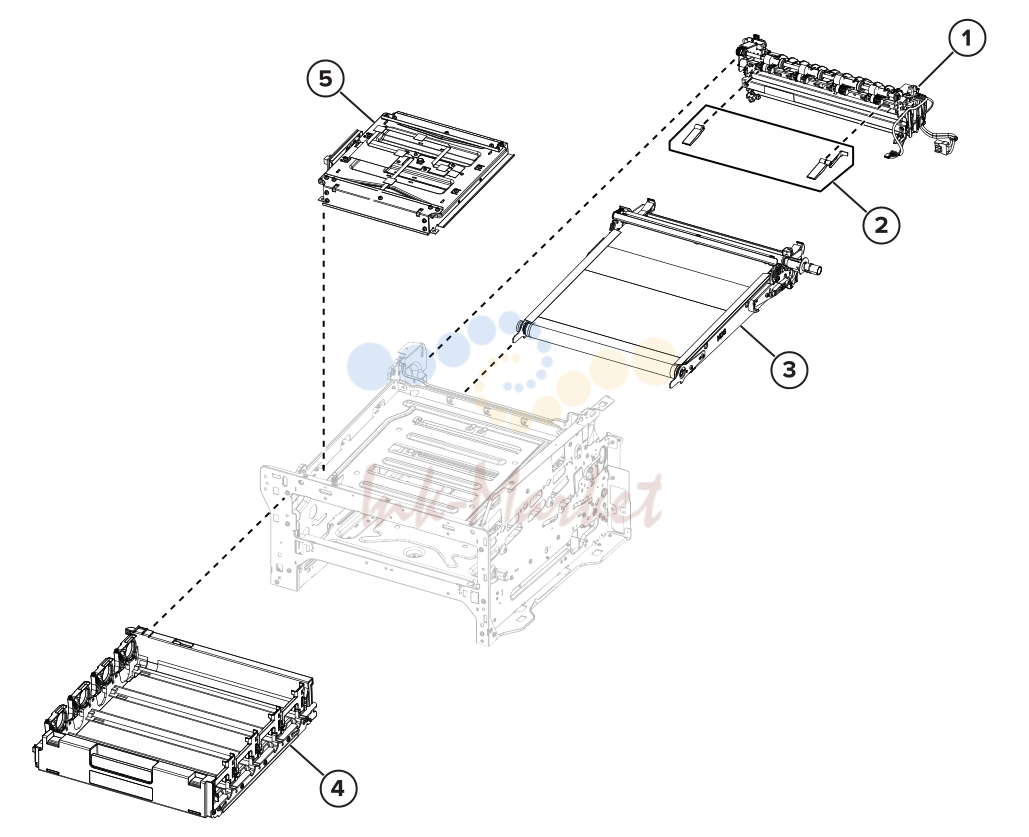

EP components
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2392 запросить цену → | печь, 110 V “печь removal” on page 316 |
| 1 | 41X2400 ✓ в наличии | печь, 220 V “печь removal” on page 316 |
| 2 | 41X2436 запросить цену → | Bin flag “Bin flag removal” on page 329 |
| 3 | 41X2393 запросить цену → | перенос module “перенос module removal” on page 309 |
| 4 | 41X2435 запросить цену → | Print cartridge tray “Print cartridge tray removal” on page 303 |
| 5 | 41X2394 под заказ | Printhead “Printhead removal” on page 325 |
| 41X2674 запросить цену → | пружина parts pack ‑‑ (cid:129) перенос module springs (2) (cid:129) Printhead spring (cid:129) Printhead bracket |

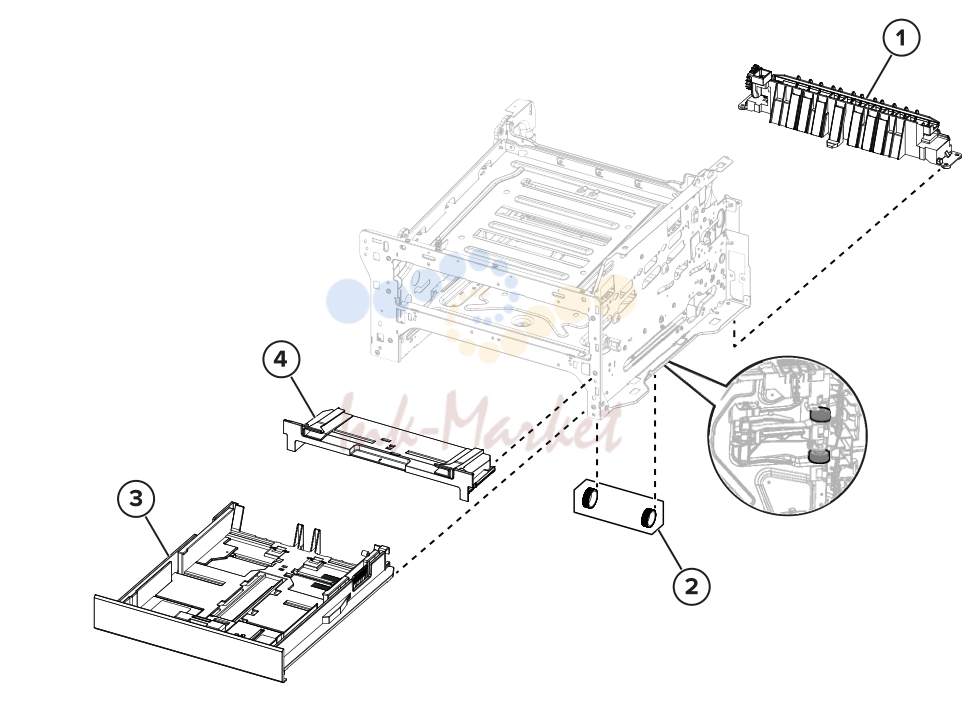

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2432 запросить цену → | Separator bracket “лоток interlock switch removal” on page |
| 2 | 41X2638 запросить цену → | Pick tires “Pick tire removal” on page 331 |
| 3 | 41X2413 под заказ | лоток insert -- |
| 4 | 41X2426 запросить цену → | Manual feeder -- |

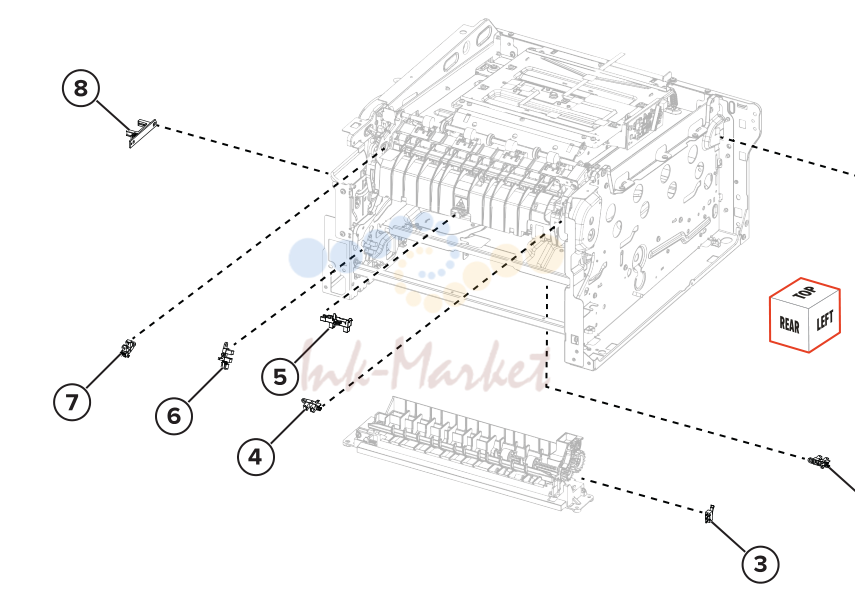

Sensors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2602 запросить цену → | Printhead interlock “Printhead interlock switch removal” on switch page 305 |
| 2 | 41X1083 под заказ | датчик (manual “датчик (manual feeder) removal” on feeder) page 332 |
| 3 | 41X2618 запросить цену → | лоток interlock switch “лоток interlock switch removal” on page 332 |
| 5 | 40X5413 под заказ | датчик (fuser buckle) “датчик (fuser buckle) removal” on page 315 |
| 8 | 41X2434 запросить цену → | датчик (waste toner “датчик (waste toner bottle) removal” bottle) on page 297 |

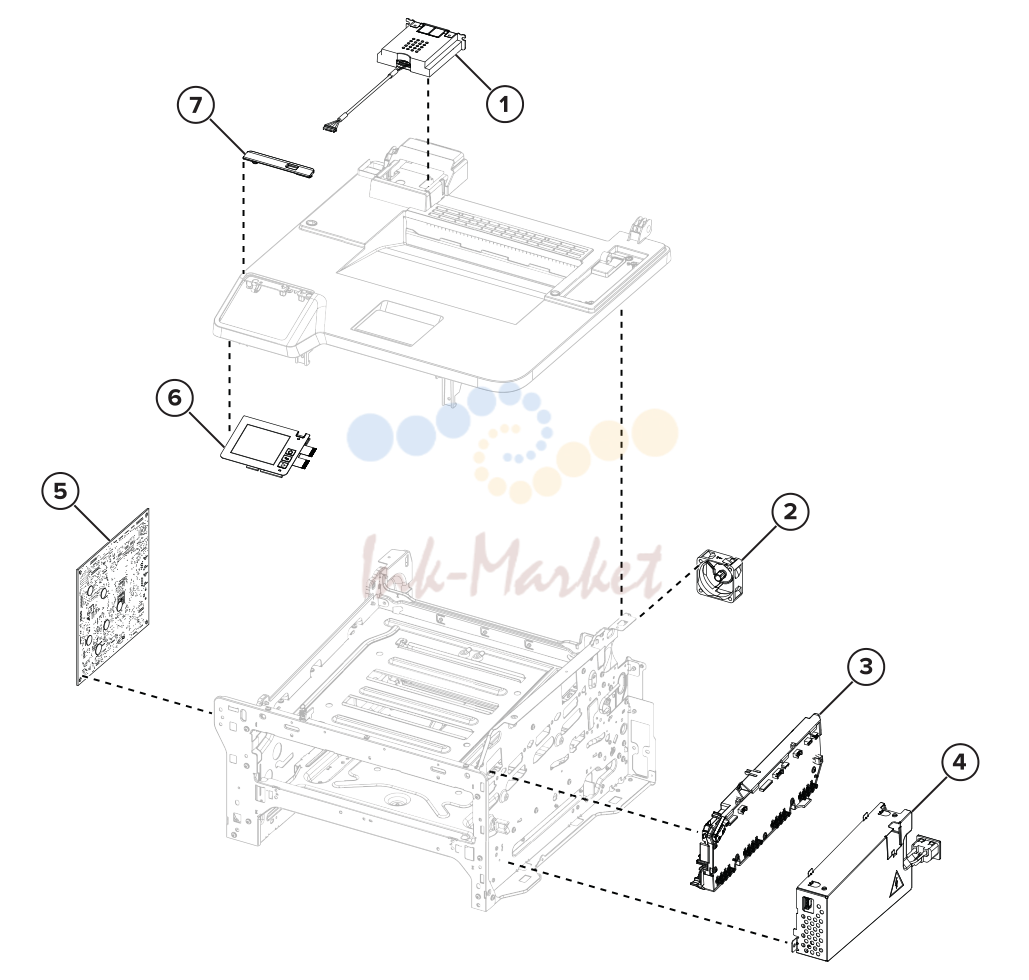

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1374 запросить цену → | Fax card “Fax card removal” on page 341 |
| 2 | 41X2484 запросить цену → | Exhaust fan “Exhaust fan removal” on page 297 |
| 3 | 41X2396 под заказ | HVPS “HVPS removal” on page 298 |
| 4 | 41X2397 под заказ | LVPS “LVPS removal” on page 300 |
| 4 | 41X2401 запросить цену → | LVPS, 110 V “LVPS removal” on page 300 |
| 4 | 41X2671 запросить цену → | LVPS, 110 V (Brazil) “LVPS removal” on page 300 |
| 5 | 41X2402 запросить цену → | Controller board (CX331 and “Controller board removal” on MC3326) page 285 |
| 5 | 41X2404 запросить цену → | Controller board “Controller board removal” on (MC3224adwe) page 285 |
| 5 | 41X2405 запросить цену → | Controller board “Controller board removal” on (MC3224dwe) page 285 |
| 6 | 41X2601 под заказ | Control panel “Control panel removal” on page 304 |
| 7 | 41X2625 запросить цену → | Bezel (MC3224) -- |
| 7 | 41X2626 запросить цену → | Bezel (MC3224 USB) -- |
| 7 | 41X2627 запросить цену → | Bezel (CX331 USB) -- |
| 7 | 41X2628 запросить цену → | Bezel (MC3326 USB) -- |
| 41X2430 запросить цену → | Flat cables -- | |
| 41X2429 запросить цену → | шлейф parts pack -- |

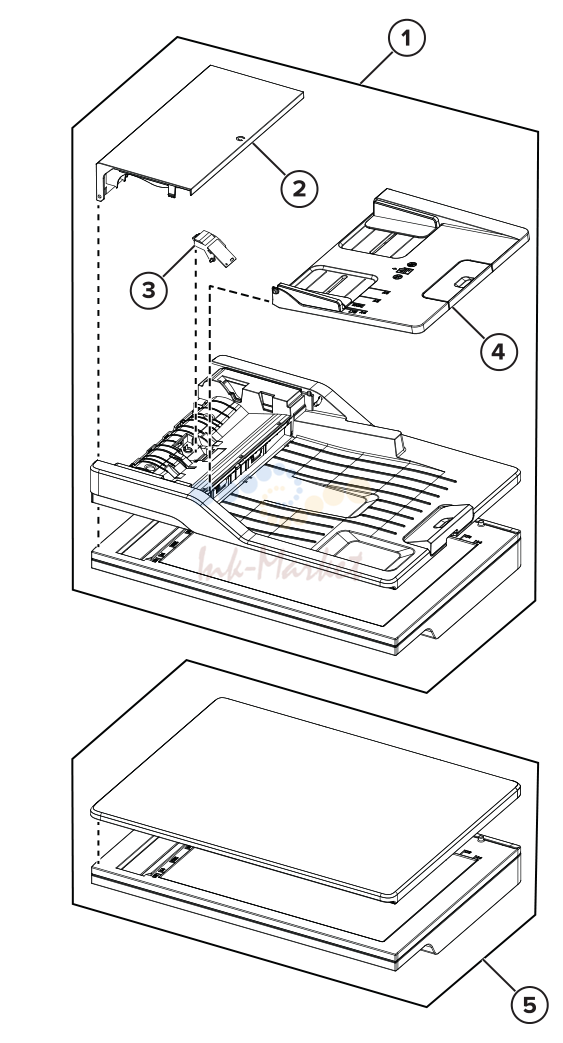

Scanner
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2408 запросить цену → | Flatbed scanner and ADF “Flatbed scanner and ADF (CX331adwe, MC3224adwe, removal” on page 337 and MC3326adwe) |
| 2 | 41X2510 под заказ | ADF cover (CX331adwe, “ADF cover removal” on MC3224adwe, and page 337 MC3326adwe) |
| 3 | 41X2511 под заказ | ADF separator pad “ADF separator pad removal” on (CX331adwe, MC3224adwe, page 336 and MC3326adwe) |
| 4 | 41X2428 запросить цену → | ADF tray (CX331adwe, “ADF tray removal” on page 337 MC3224adwe, and MC3326adwe) |
| 5 | 41X2409 запросить цену → | Flatbed scanner “Flatbed scanner removal” on (MC3224dwe) page 342 |
