Lexmark CS923 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- Inner covers
- Control panel 1
- Printhead
- Toner supply 1
- Toner supply 2
- Waste toner
- Eraser
- Registration transport
- перенос
- Registration unit
- правый door transport
- MPF 1
- MPF 3
- дуплекс 1
- дуплекс 2
- Paper exit fan
- Main and feed drive
- Exit
- Toner filter
- High voltage
- Electrical 2
- Filters 1
- Filters 2
- лоток 1 and tray 2 transport
- лоток 1 feed
- лоток 2 feed
- лоток paper detection
- 500-sheet tray—лоток 1
- 500-sheet tray—лоток 2
- 2 x 500‑sheet tray—Paper size detection
- 2 x 500‑sheet tray—Paper transport
- 2 x 500‑sheet tray—Paper pick 1
- 2 x 500‑sheet tray—Paper pick 2
- 2 x 500‑sheet tray—лоток 3
- 2 x 500‑sheet tray—лоток 4
- 2500‑sheet tray—рама
- 2500‑sheet tray—Paper transport
- 2500‑sheet tray—Paper pick 1
- 2500‑sheet tray—Paper pick 2
- 2500‑sheet tray—Paper pick 3
- 2500‑sheet tray—лоток insert 1
- 2500‑sheet tray—лоток insert 2
- 2500‑sheet tray—лоток insert 3
- 2500‑sheet tray—лоток insert 4

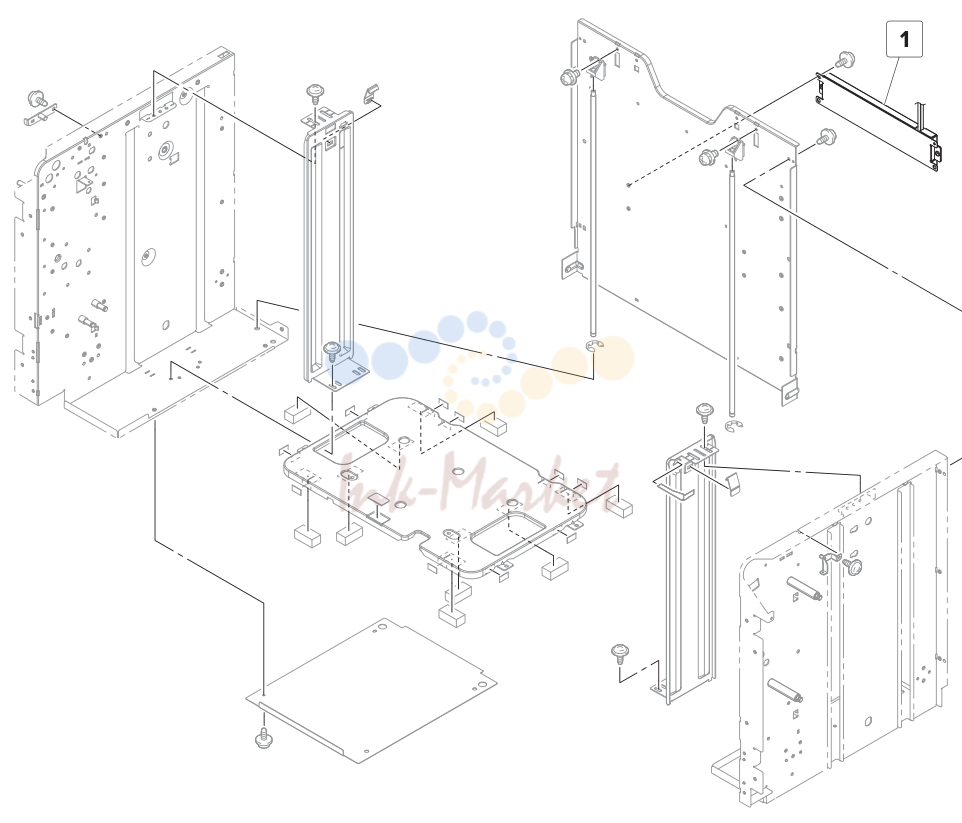

- 3000‑sheet tray—рама 2

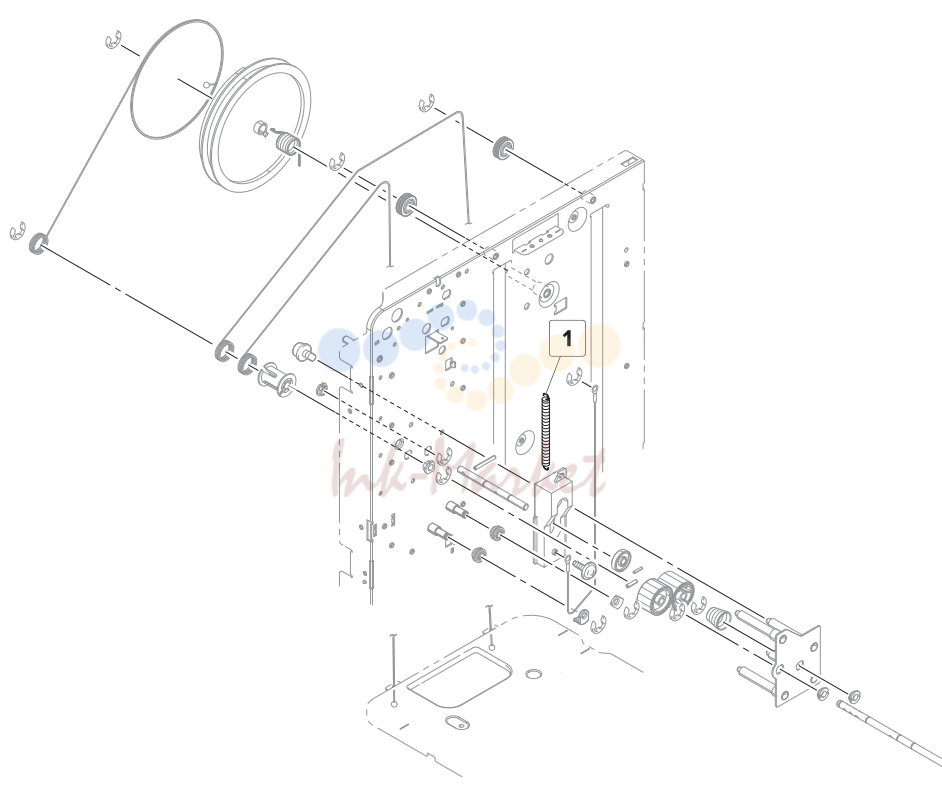

- 3000‑sheet tray—Elevator rear section

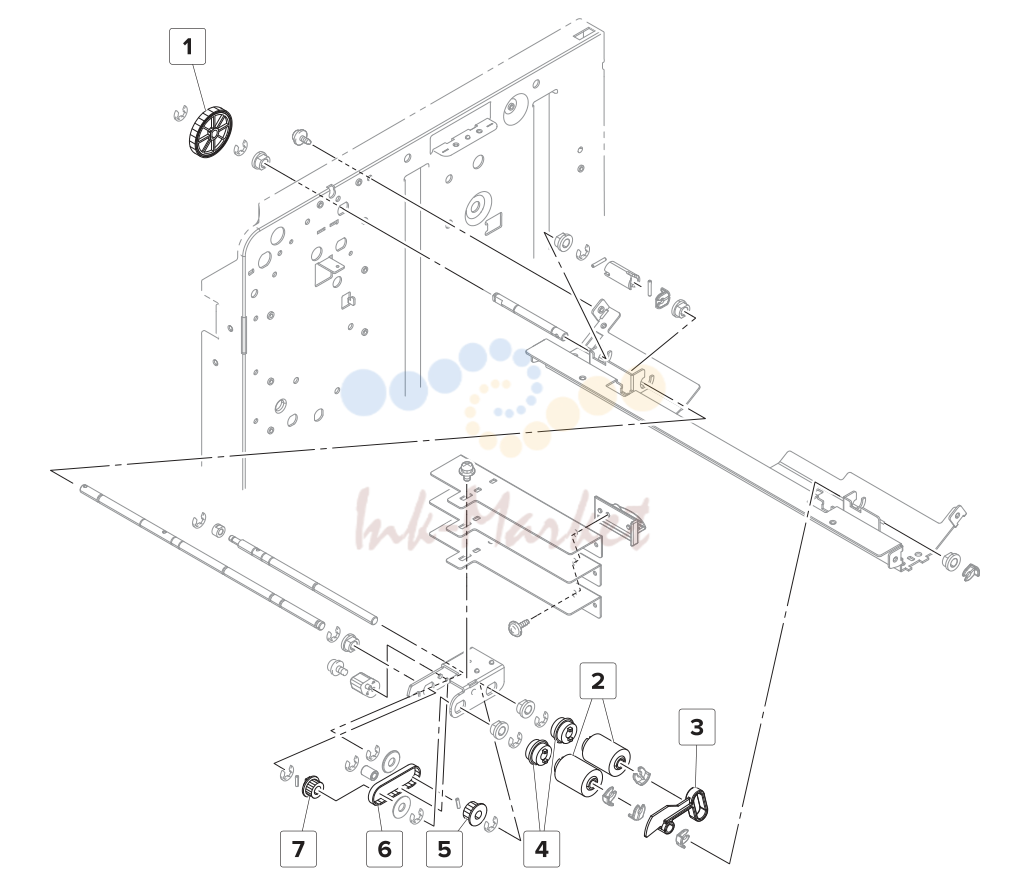

- 3000‑sheet tray—подача бумаги 1
- 3000‑sheet tray—подача бумаги 2

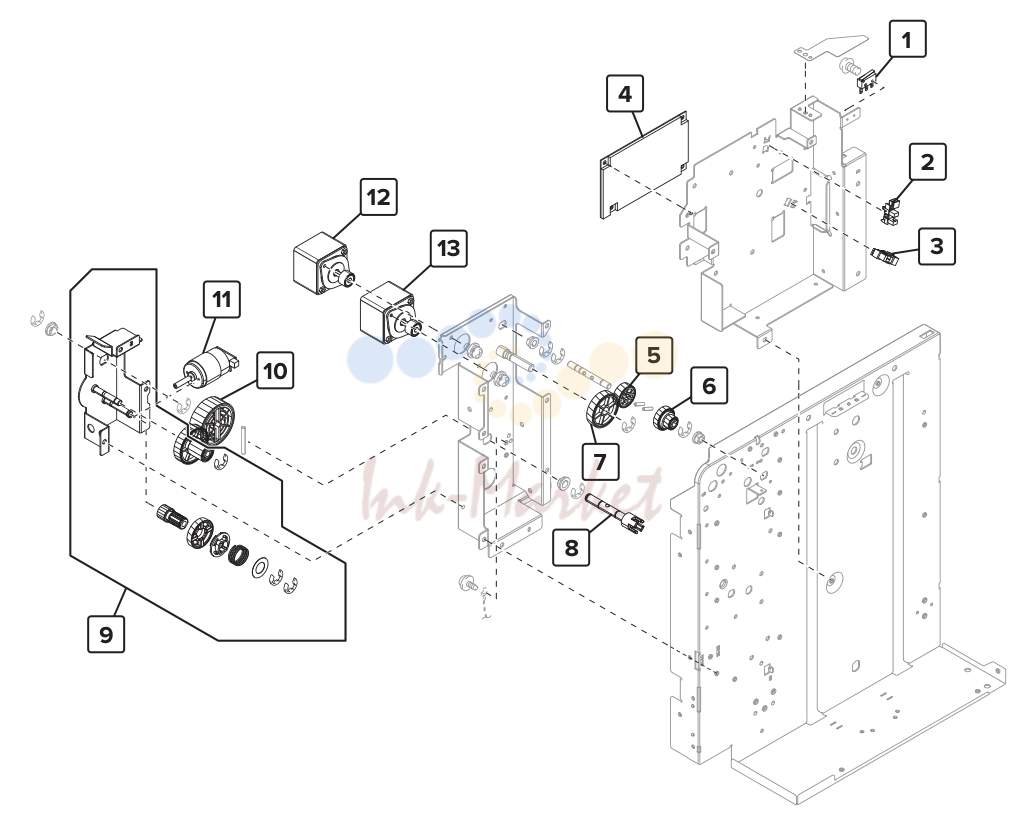

- 3000‑sheet tray—привод section

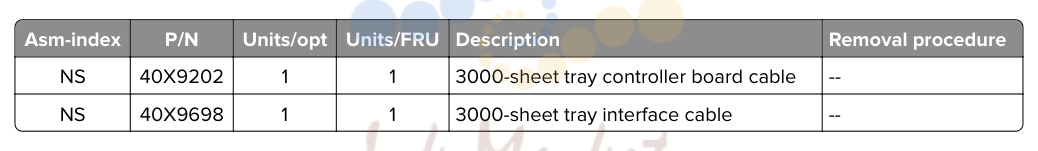

- 3000‑sheet tray—Wiring

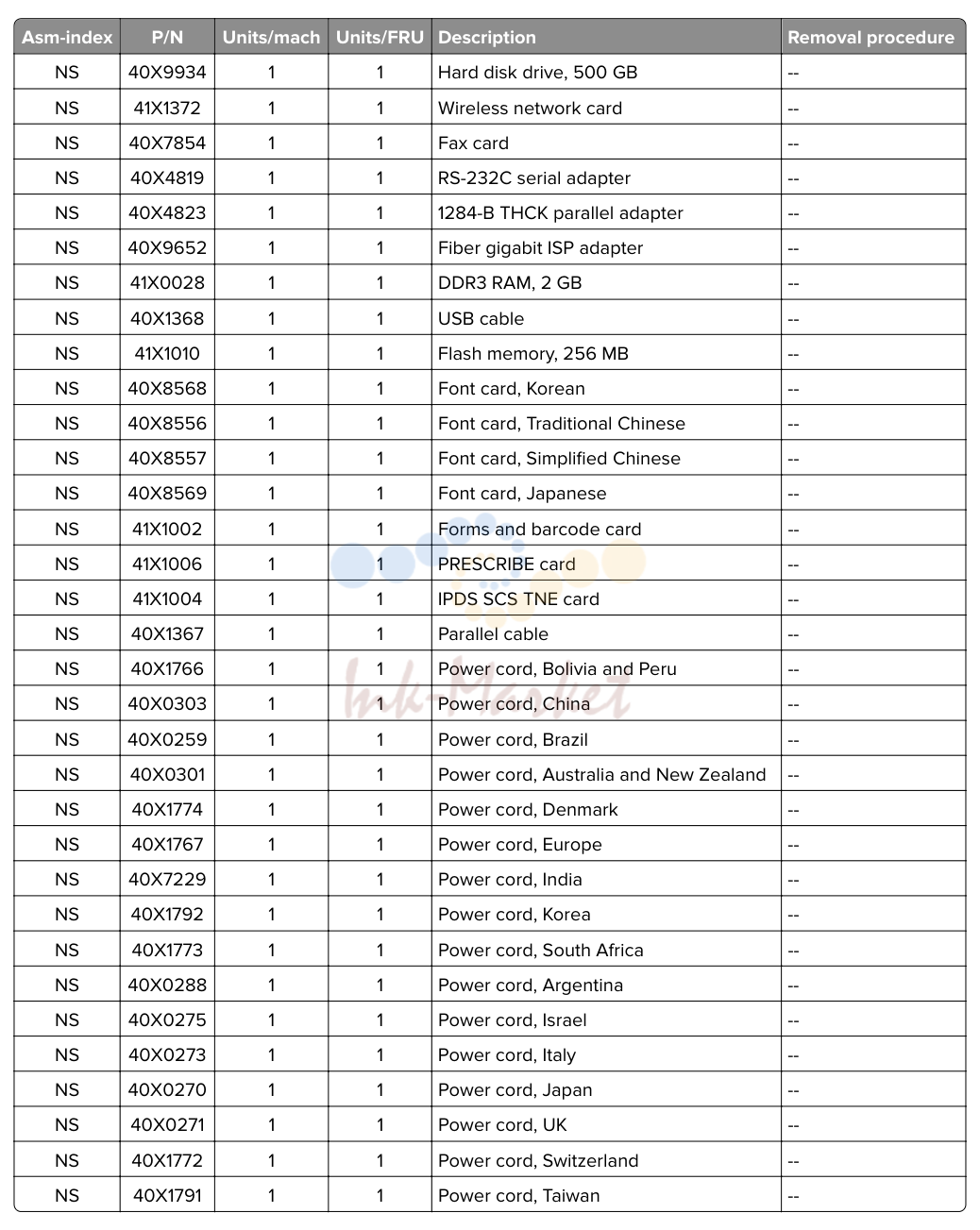

- Miscellaneous

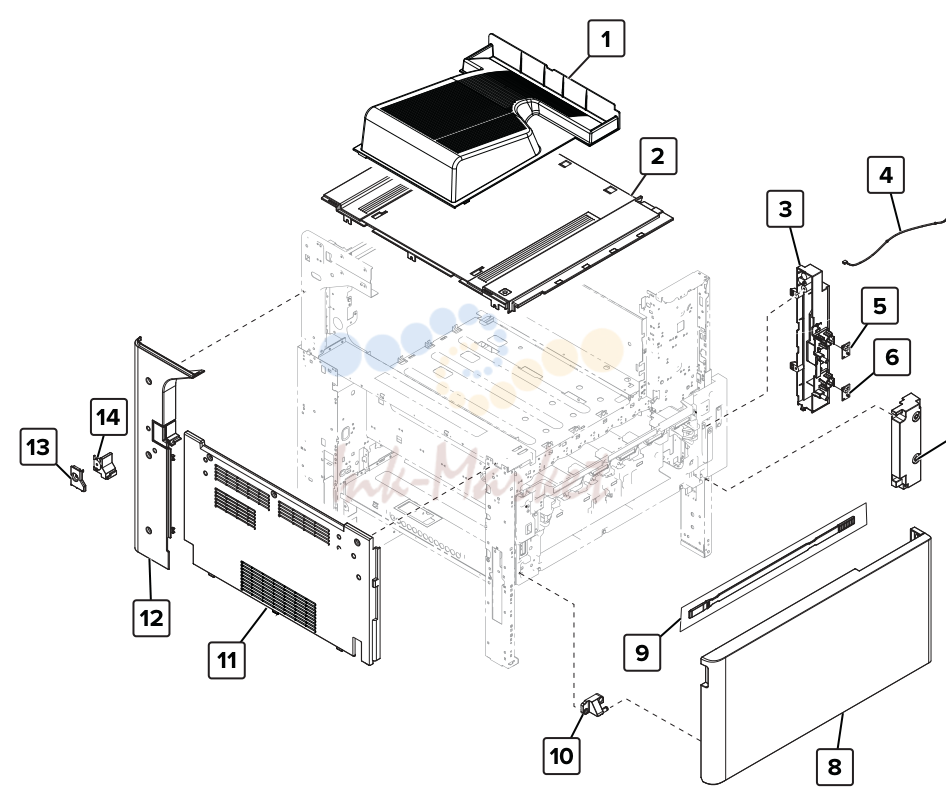

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1414 запросить цену → | Standard bin base “Standard bin base removal” on page 646 mount page 531 page 532 page 531 page 531 |
| 7 | 41X1416 запросить цену → | лоток empty LED cover “лоток empty LED cover removal” on page 530 |
| 11 | 41X1793 запросить цену → | левая крышка “левая крышка removal” on page 341 342 page 647 page 647 Parts catalog 820 |

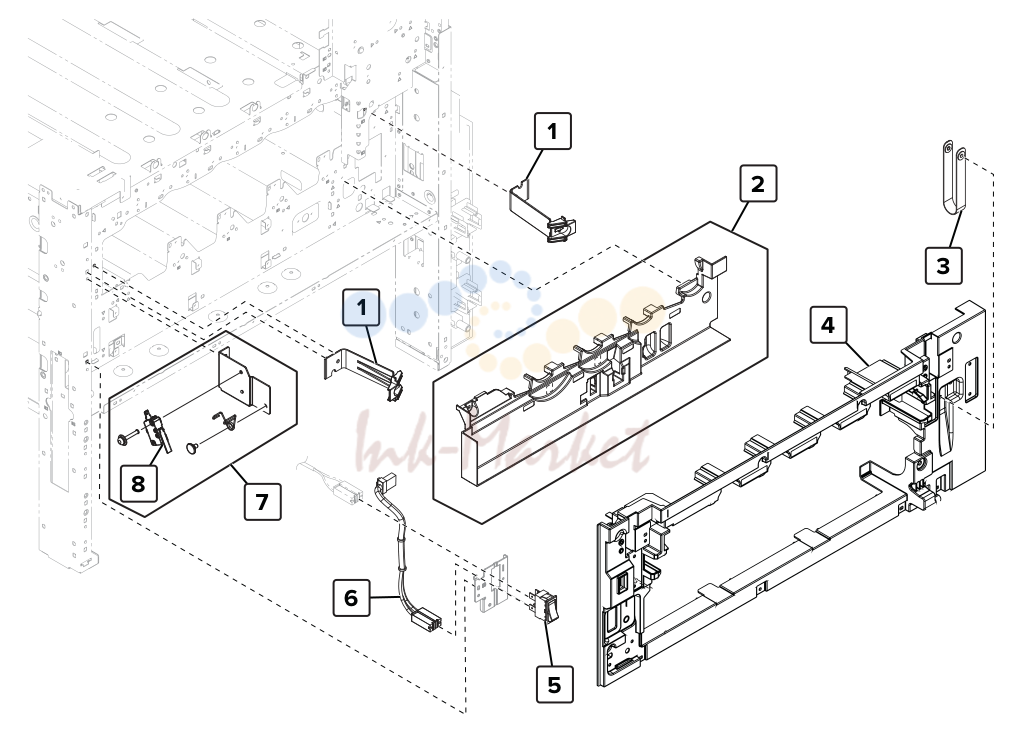

Inner covers
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1431 запросить цену → | передний inner cover “передний inner cover removal” on page 507 page 507 page 535 cable page 536 Parts catalog 826 |

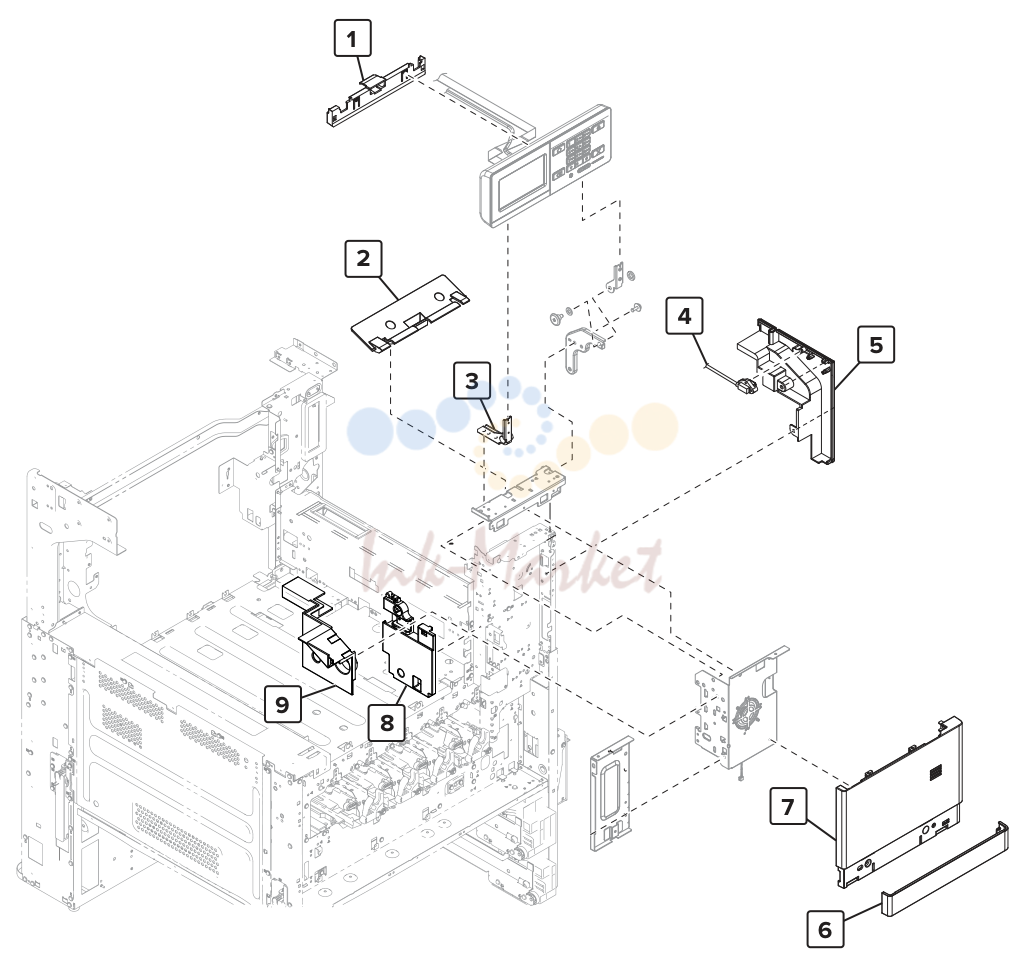

Control panel 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1921 запросить цену → | Control panel support “Control panel support base removal” base on page 483 page 491 358 page 480 guide lower cover removal” on page 483 guide upper cover cover removal” on page 482 |
| 41X2111 запросить цену → | Speaker “Speaker removal” on page 495 Parts catalog 828 |

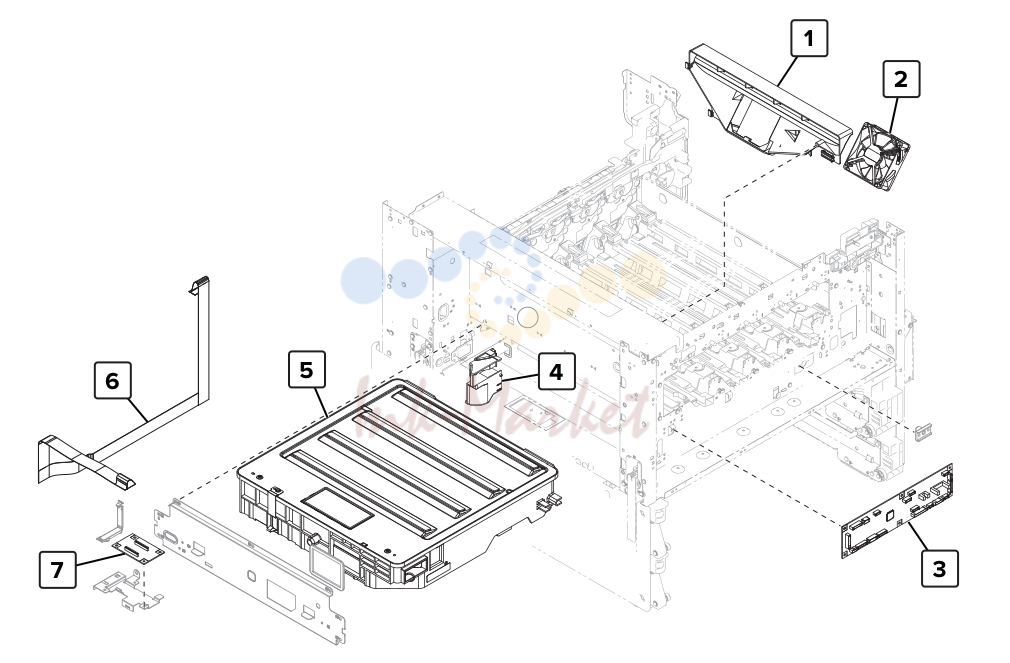

Printhead
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1447 запросить цену → | перенос belt duct “перенос belt fan and duct removal” on page 511 page 511 board page 514 |
| 4 | 41X1415 запросить цену → | Toner filter duct -- page 353 Parts catalog 832 |

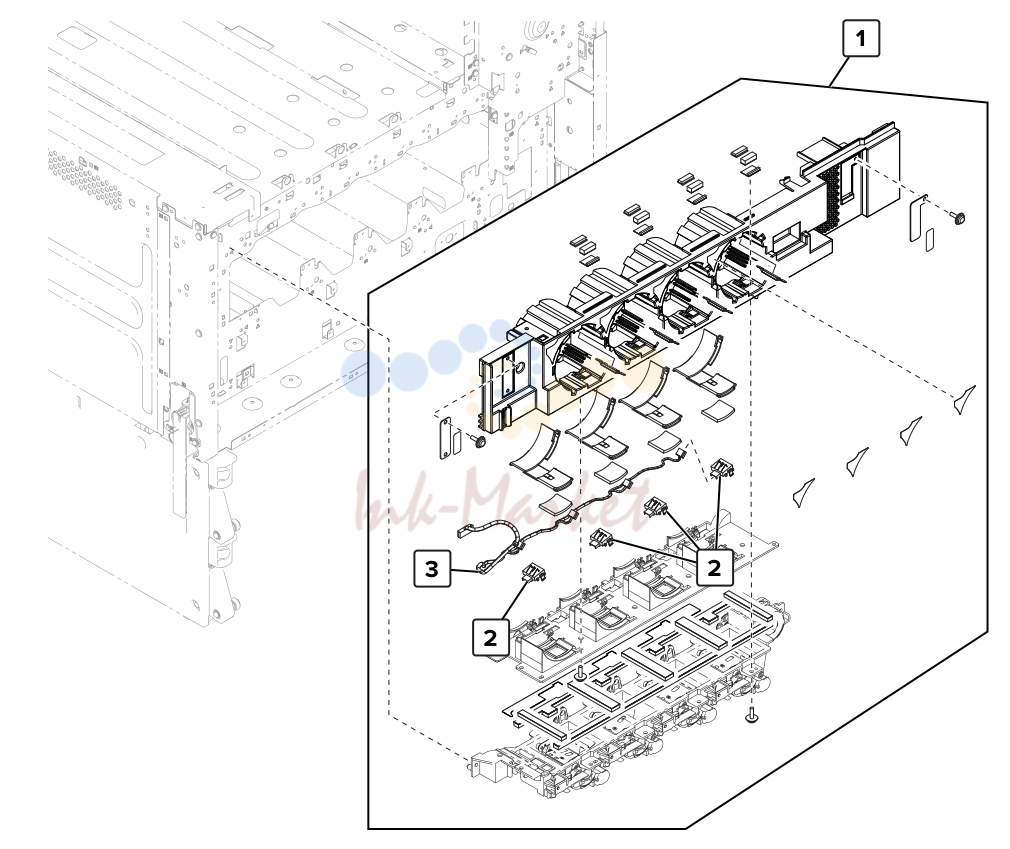

Toner supply 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1451 запросить цену → | Toner agitator “Toner agitator removal” on page 508 on page 518 |
| 3 | 41X1619 запросить цену → | Toner cartridge relay -- contact cable Parts catalog 834 |

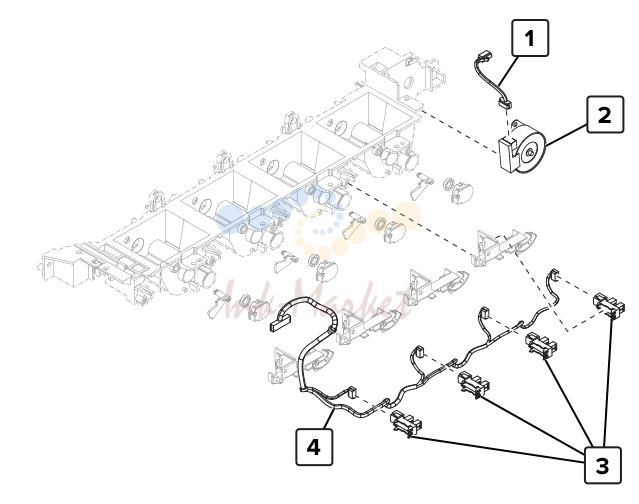

Toner supply 2
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1391 запросить цену → | датчик (toner empty) “датчик (toner empty) removal” on page 519 cable Parts catalog 836 |

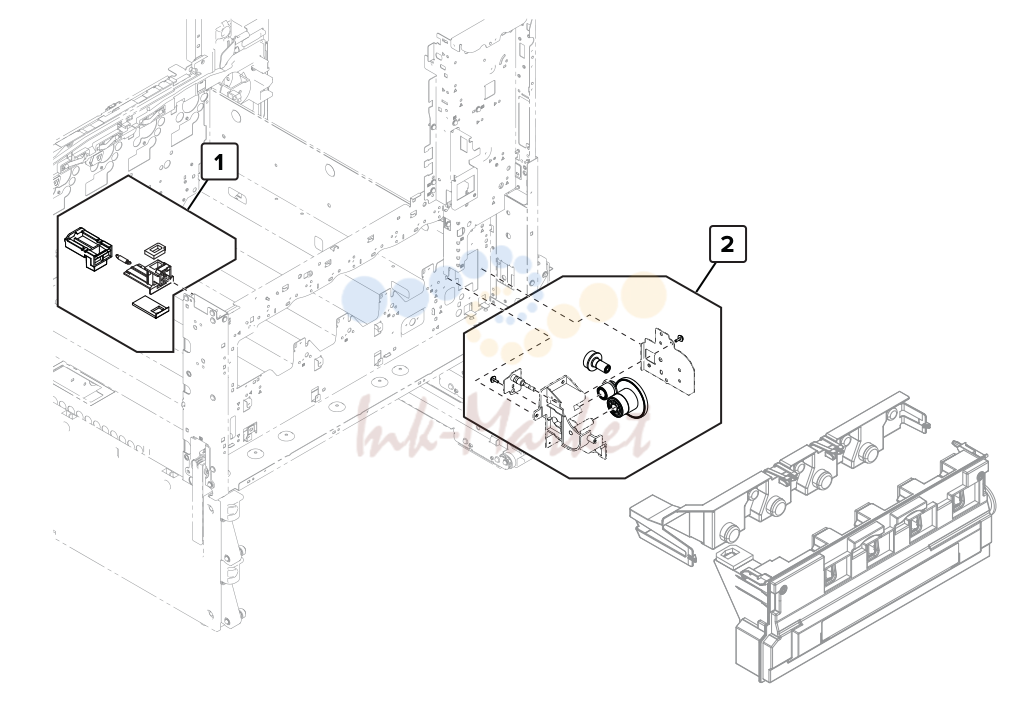

Waste toner
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1455 запросить цену → | Waste toner drive “Waste toner drive removal” on page 527 Parts catalog 838 |

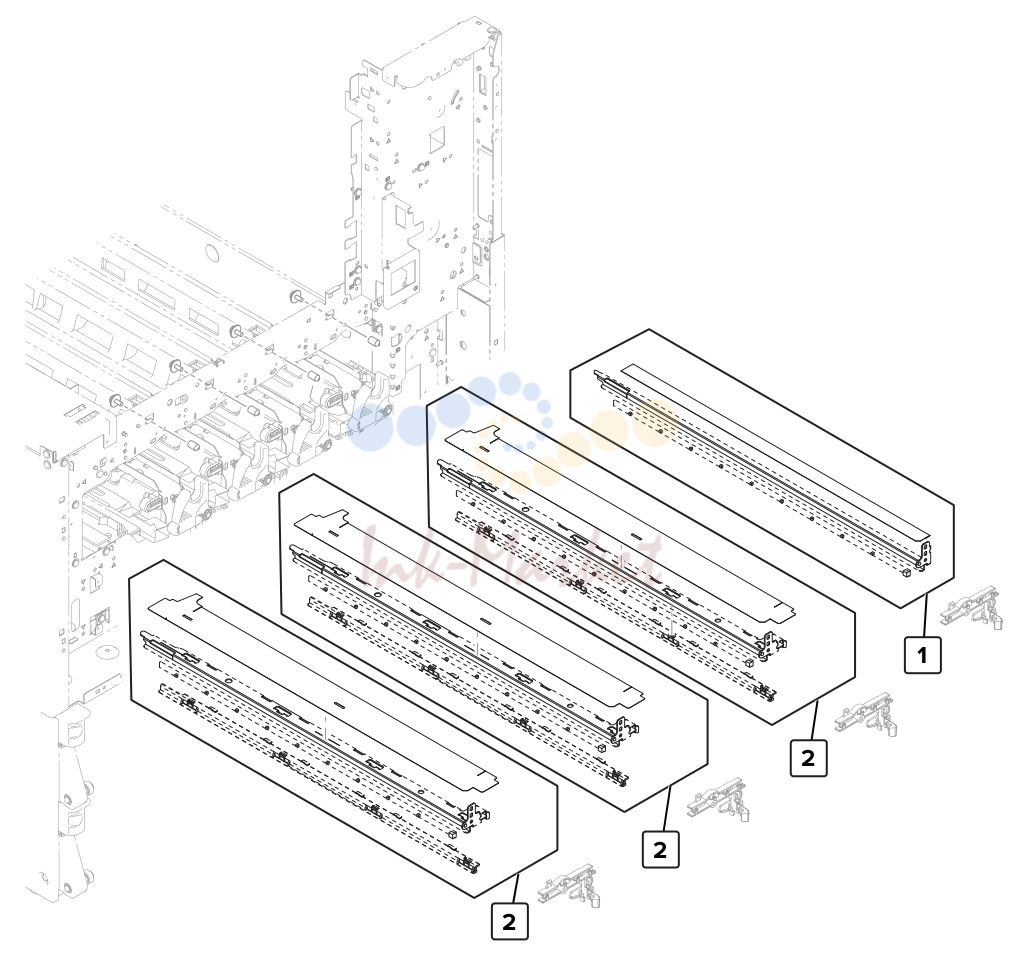

Eraser
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1457 запросить цену → | 1 Erase LED (K) “Erase LED removal” on page 534 |
| 2 | 41X1456 запросить цену → | 1 Erase LED (CMY) “Erase LED removal” on page 534 Parts catalog 842 |

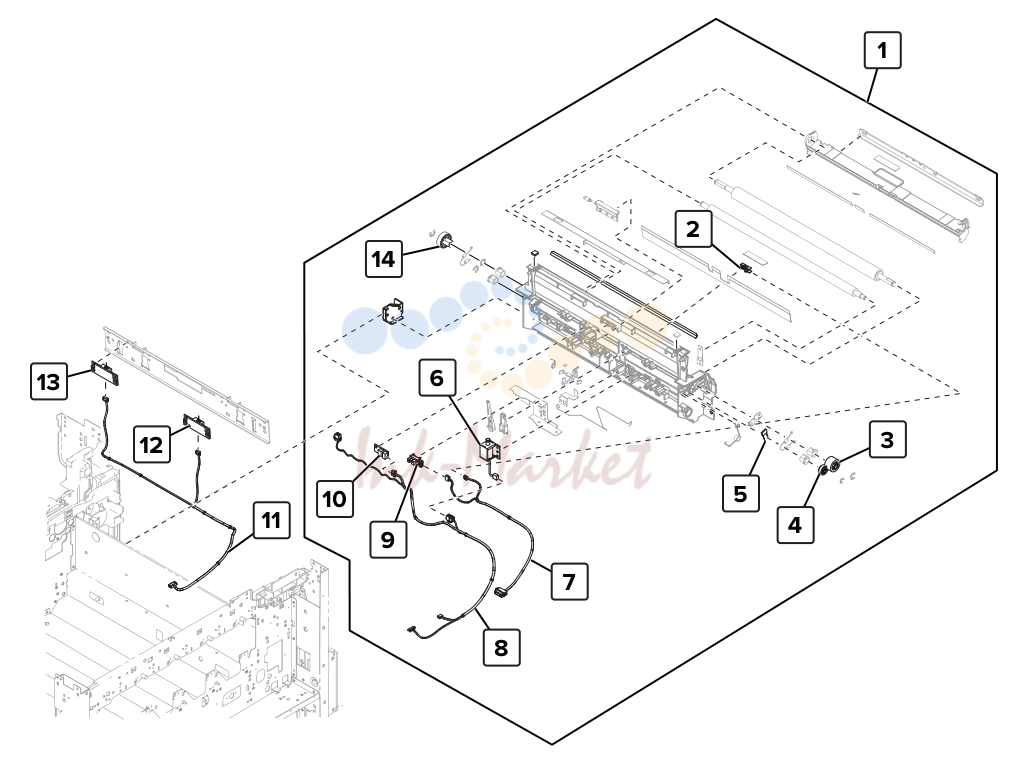

Registration transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1761 запросить цену → | Registration transport “Registration transport в сборе в сборе removal” on page 426 gear on page 432 gear removal” on page 433 resistor removal” on page 449 page 429 cable removal” on page 451 |
| 8 | 41X1479 запросить цену → | Humidity sensor cable -- |
| 9 | 41X1391 запросить цену → | датчик (registration) “датчик (registration) removal” on page 430 |
| 10 | 41X1477 запросить цену → | датчик (registration “датчик (registration humidity) humidity) removal” on page 428 |
| 11 | 41X1482 запросить цену → | Toner density sensor “Toner density sensor cable removal” cable on page 457 |
| 12 | 41X1476 запросить цену → | датчик (front toner “датчик (front toner density) removal” density) on page 454 density) on page 455 |
| 14 | 41X1575 запросить цену → | Registration gear -- Parts catalog 848 |

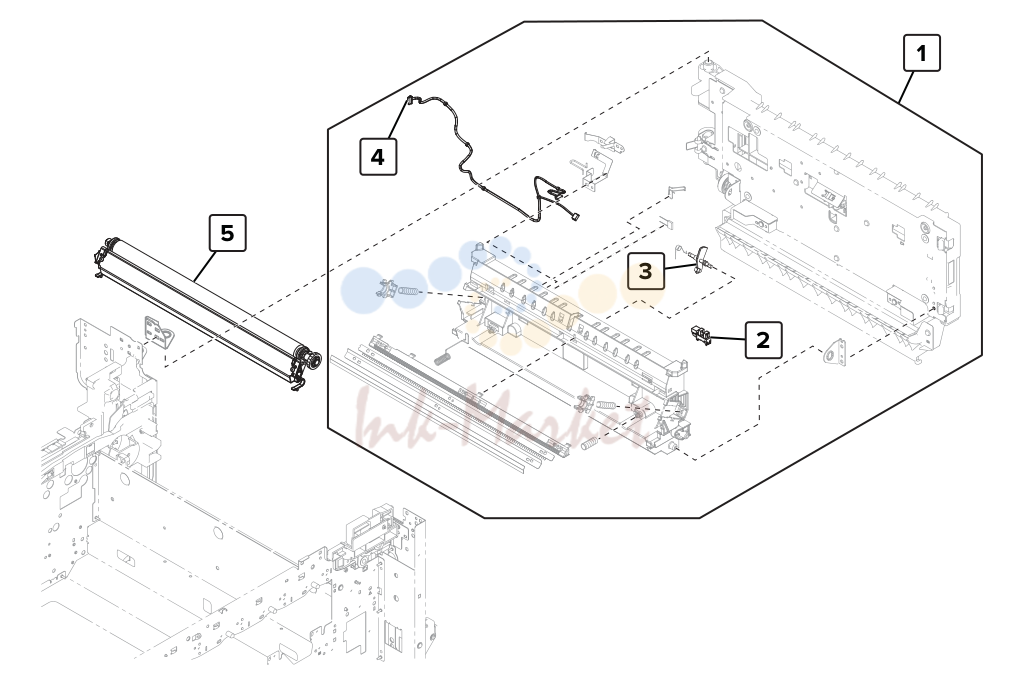

перенос
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1391 запросить цену → | датчик (fusing speed) “датчик (fusing speed) removal” on page 441 |
| 3 | 41X1931 запросить цену → | Fusing speed sensor “Fusing speed sensor actuator actuator removal” on page 442 cable |
| 5 | 41X1484 запросить цену → | перенос roller “перенос roller removal” on page 354 Parts catalog 850 |

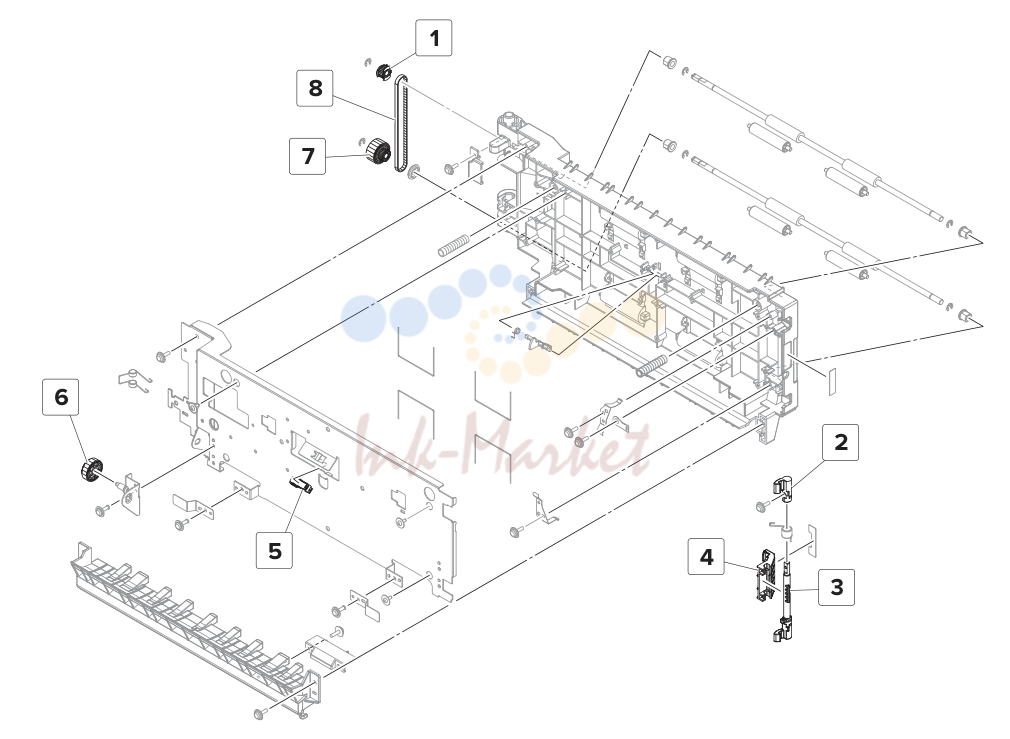

Registration unit
| № | Артикул | Наименование |
|---|---|---|
| 5 | 41X1391 запросить цену → | датчик (duplex pass “датчик (duplex pass through 2) through 2) removal” on page 442 gear page 447 page 446 page 444 Parts catalog 852 |

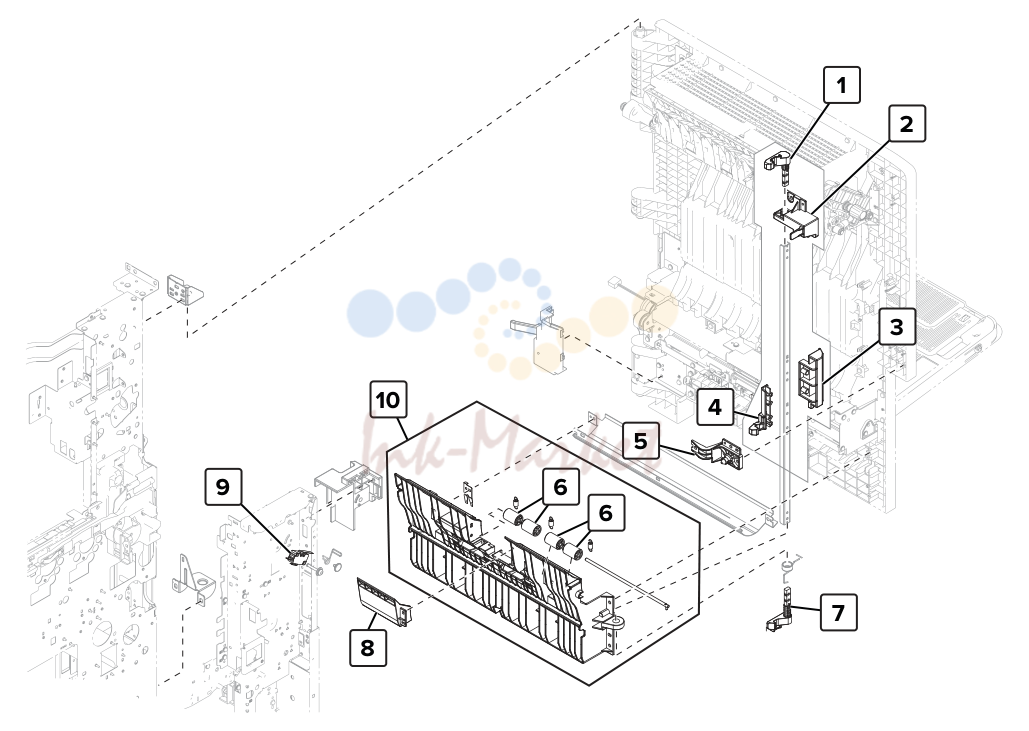

правый door transport
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1488 запросить цену → | правый door release “правый door lock removal” on handle page 381 page 381 page 381 rollers page 381 |
| 8 | 41X1772 запросить цену → | MPF separator access “MPF separator access cover cover removal” on page 415 page 499 |
| 10 | 41X1576 запросить цену → | лоток 2 transport guide “лоток 2 transport guide removal” on page 382 Parts catalog 854 |

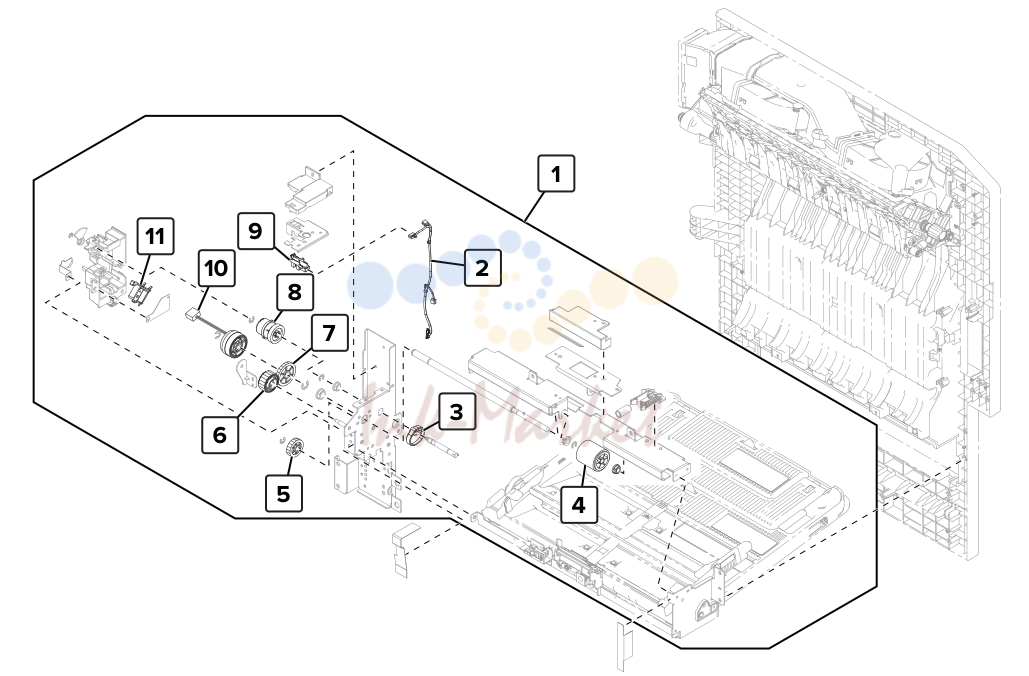

MPF 1
| № | Артикул | Наименование |
|---|---|---|
| 9 | 41X1391 запросить цену → | датчик (MPF lift plate) “датчик (MPF lift plate) removal” on page 421 page 407 page 409 Parts catalog 856 |

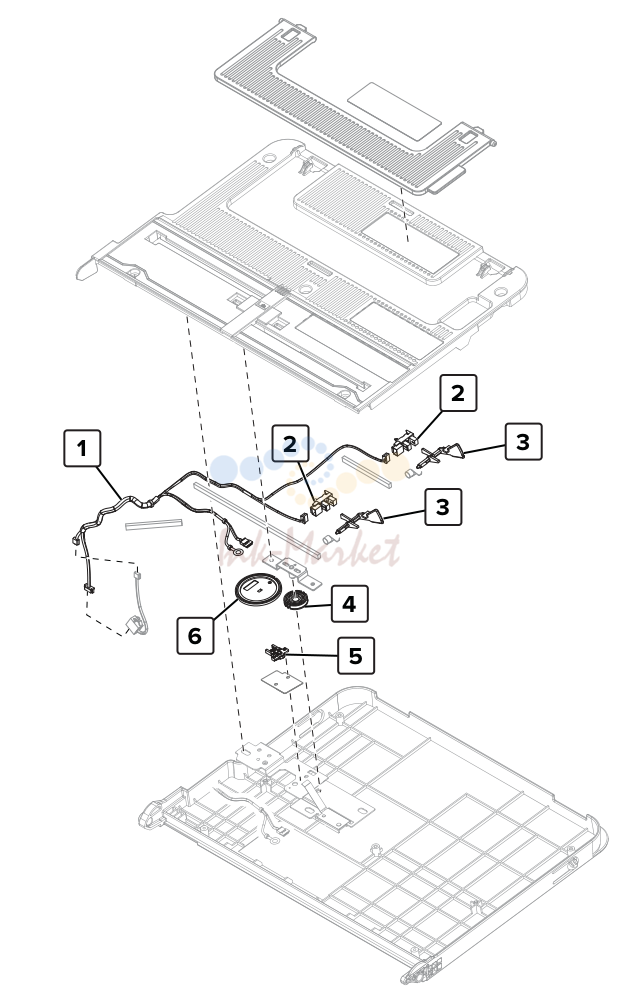

MPF 3
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1391 запросить цену → | Sensors (MPF paper “Sensors (MPF paper length) removal” length) on page 396 actuators on page 412 gear removal” on page 398 width) on page 396 |
| 6 | 41X1497 запросить цену → | MPF paper width gear “MPF paper width gear removal” on page 393 Parts catalog 860 |

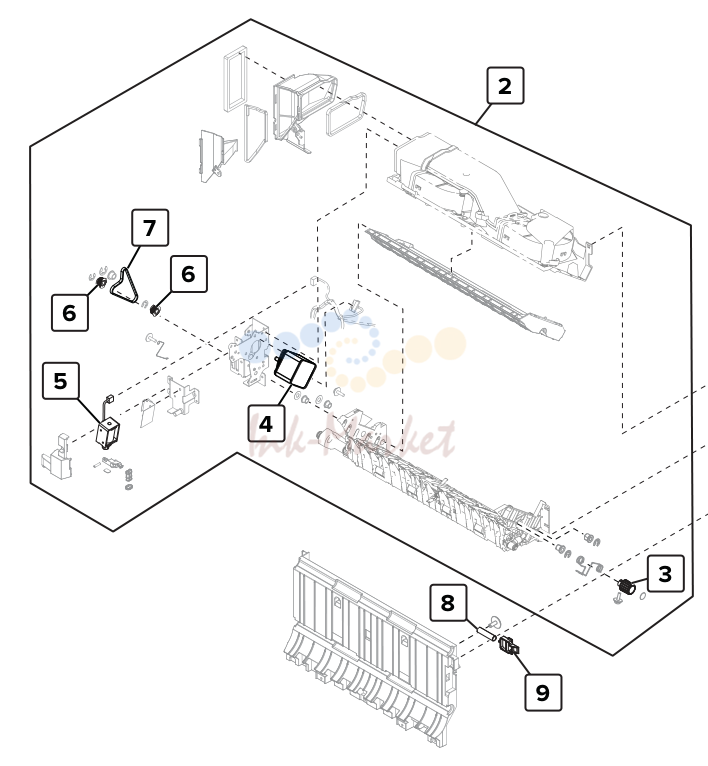

дуплекс 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1581 запросить цену → | правый door “правый door removal” on page 385 |
| 2 | 41X1773 под заказ | дуплекс transport “дуплекс transport в сборе removal” в сборе on page 373 removal knob removal” on page 377 transport) page 371 solenoid page 368 page 370 |
| 8 | 41X1814 запросить цену → | Registration unit “Registration unit lock and spring spring removal” on page 443 removal” on page 443 Parts catalog 862 |

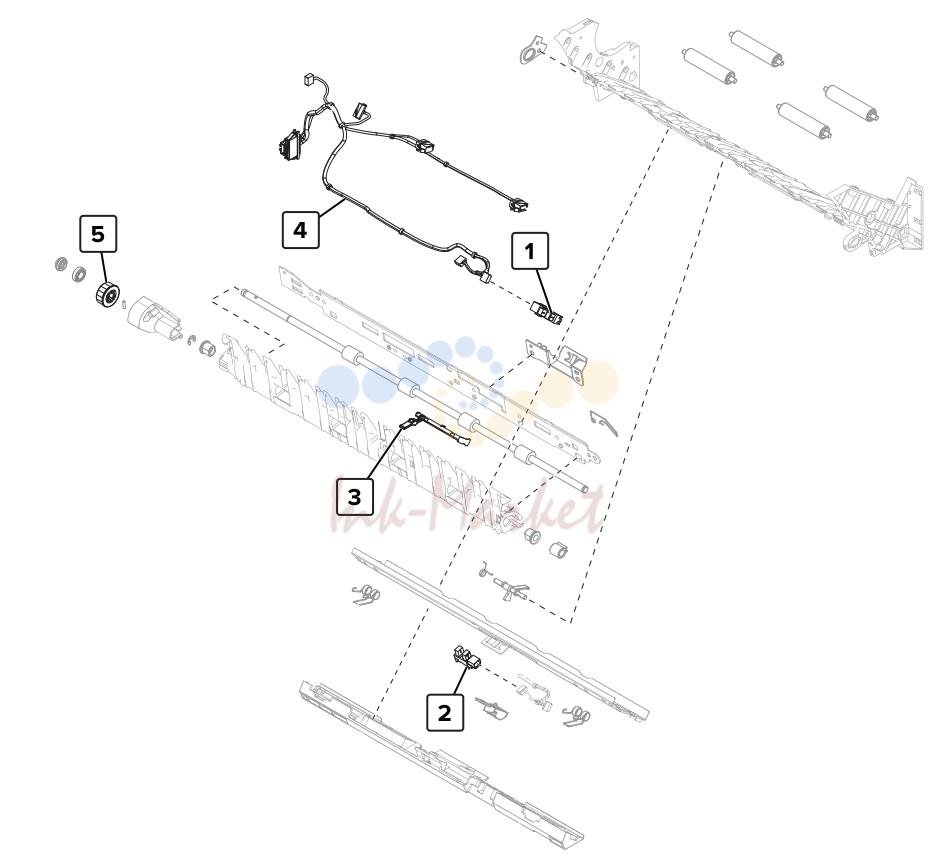

дуплекс 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1391 запросить цену → | датчик (fuser exit) “датчик (fuser exit) removal” on page 373 |
| 4 | 41X1501 запросить цену → | печь exit sensor cable -- gear removal” on page 375 Parts catalog 864 |

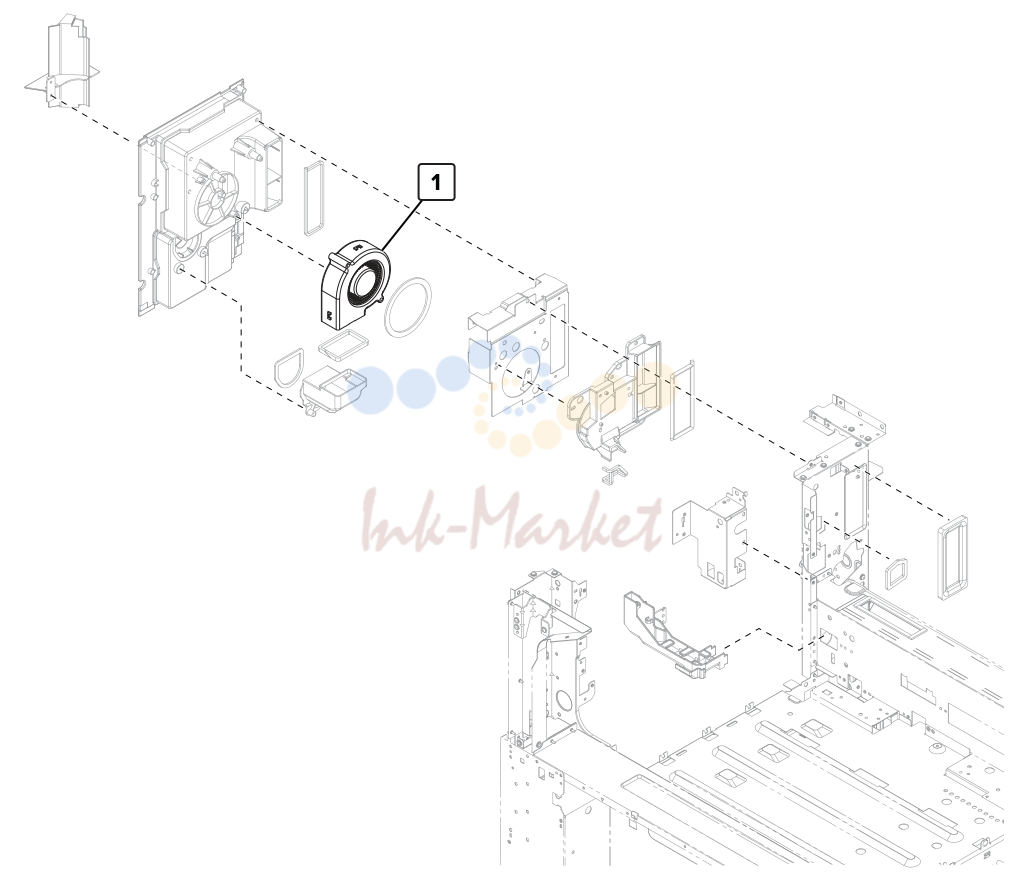

Paper exit fan
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8859 запросить цену → | 1 Paper exit fan “Paper exit fan removal” on page 564 Parts catalog 874 |

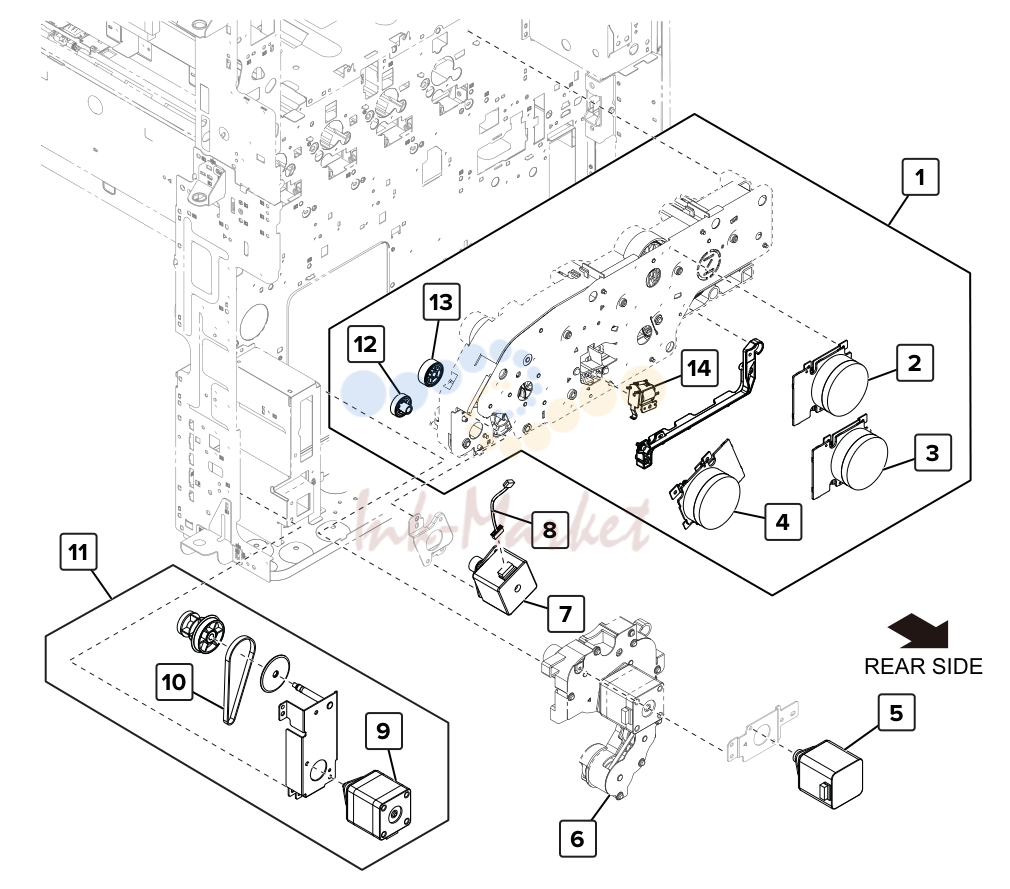

Main and feed drive
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1521 запросить цену → | мотор (developer) “мотор (developer) removal” on page 576 page 575 |
| 5 | 41X1517 запросить цену → | мотор (registration) “мотор (registration) removal” on page 594 |
| 6 | 41X1516 запросить цену → | подача drive в сборе “подача drive в сборе removal” on page 619 |
| 7 | 41X1775 запросить цену → | мотор (duplex transport 2) “мотор (duplex transport 2) removal” on page 595 |
| 8 | 41X1515 запросить цену → | дуплекс transport motor -- cable on page 632 on page 632 в сборе on page 632 gear |
| 13 | 41X1518 запросить цену → | Transport motor gear -- |
| 14 | 41X1519 запросить цену → | K developer solenoid “K developer solenoid removal” on page 618 Parts catalog 876 |

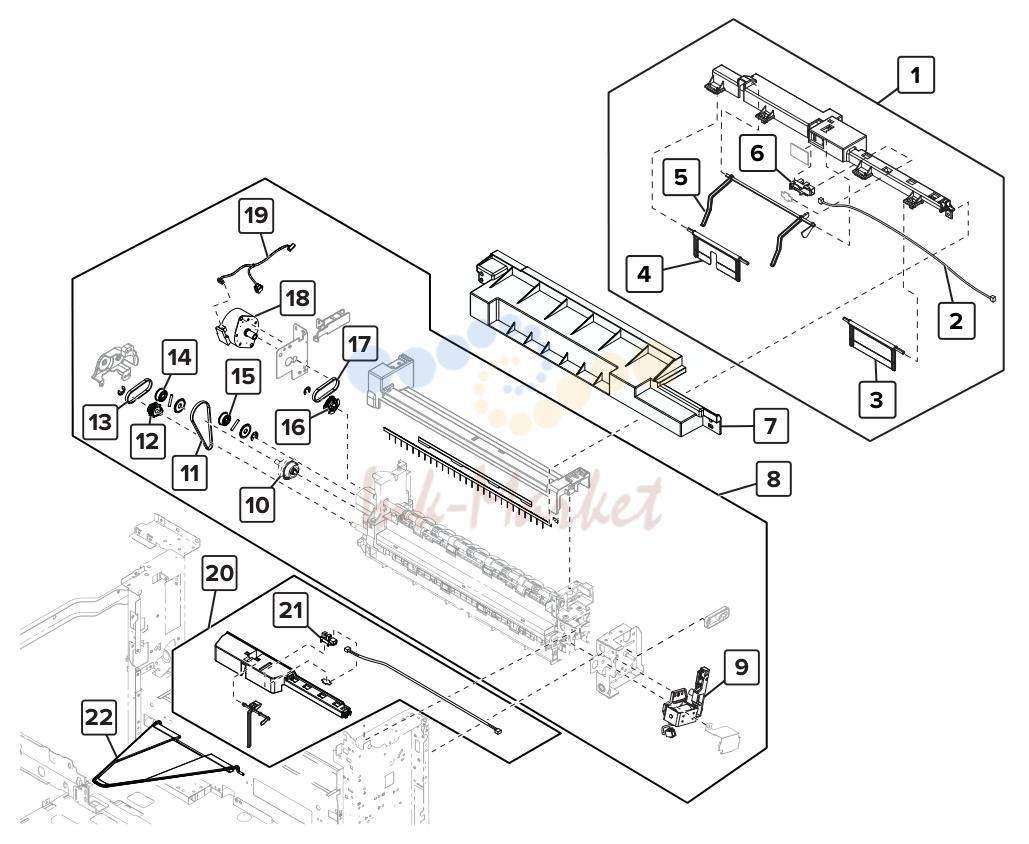

Exit
| № | Артикул | Наименование |
|---|---|---|
| 6 | 41X1444 запросить цену → | датчик (redrive exit) “датчик (redrive exit) removal” on page 493 |
| 9 | 41X1514 запросить цену → | Diverter solenoid “Diverter solenoid removal” on page 476 |
| 11 | 41X1510 запросить цену → | Exit belt 2 “Exit clutch gears and belts removal” on page 468 on page 468 |
| 13 | 41X1513 запросить цену → | Exit belt 1 “Exit clutch gears and belts removal” on page 468 on page 468 on page 468 |
| 16 | 41X1511 запросить цену → | реверс-привод pulley gear “реверс-привод pulley gear removal” on page 466 |
| 18 | 41X1512 запросить цену → | мотор (redrive) “мотор (redrive) removal” on page 464 в сборе on page 492 |

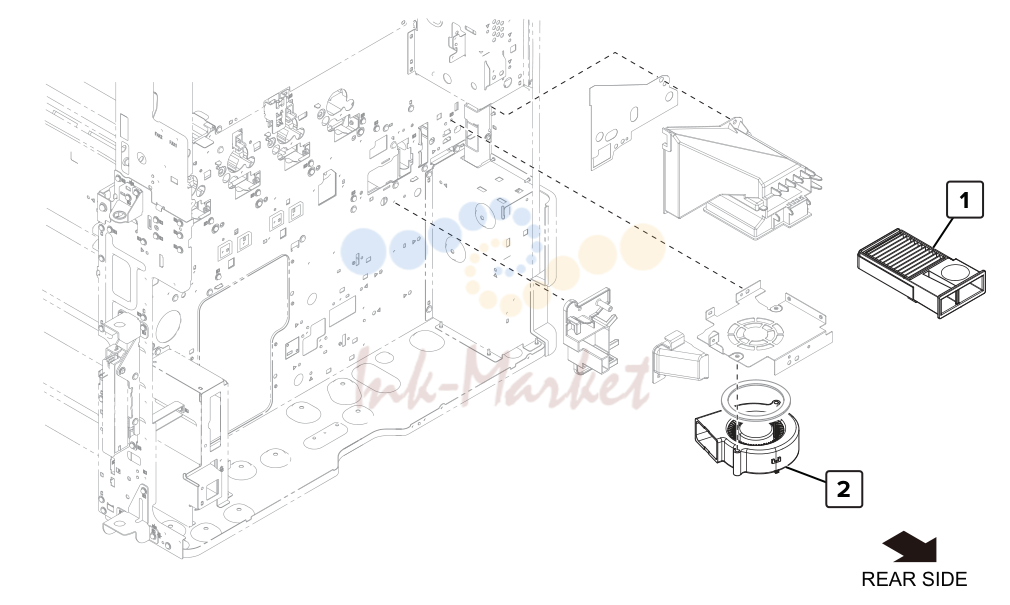

Toner filter
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1537 под заказ | Toner exhaust filter “нижний rear cover removal” on page 546 Parts catalog 884 |

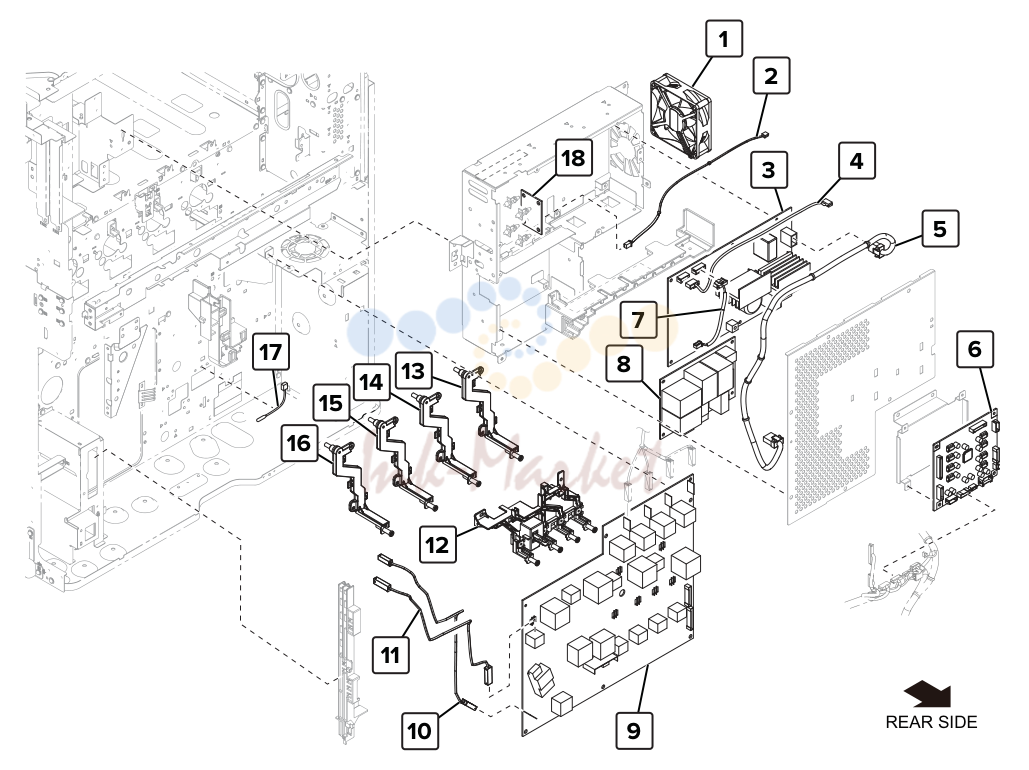

High voltage
| № | Артикул | Наименование |
|---|---|---|
| 9 | 41X1541 запросить цену → | High voltage board “High voltage board removal” on page 574 cables removal” on page 623 cable cables removal” on page 623 contact removal” on page 614 page 641 page 641 page 641 page 641 paper temperature) temperature) removal” on page 640 erase board board removal” on page 571 Parts catalog 886 |

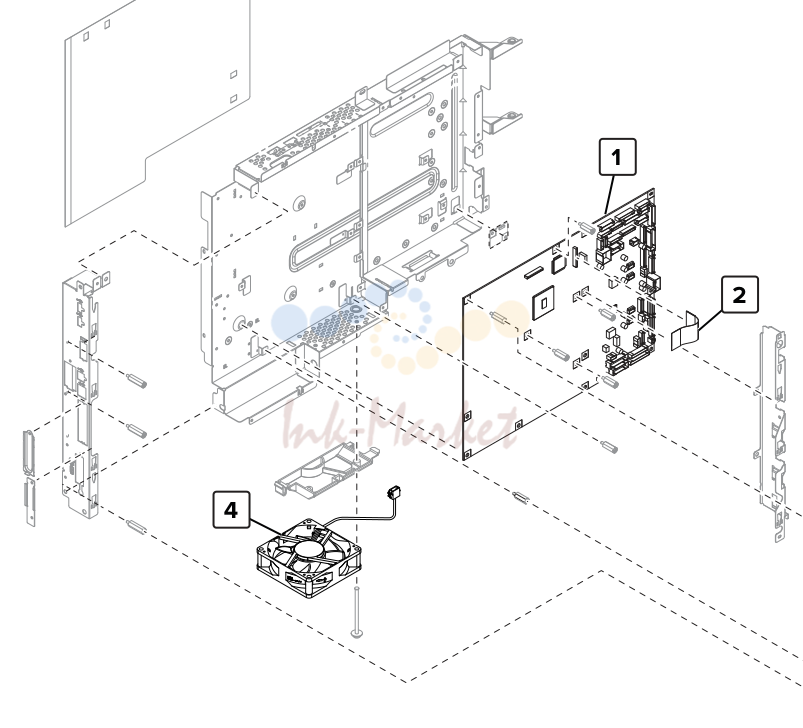

Electrical 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1879 запросить цену → | Controller board upper “Controller board upper cable cable removal” on page 551 |
| 3 | 41X1376 под заказ | Controller board “Controller board removal” on page 552 Parts catalog 892 |

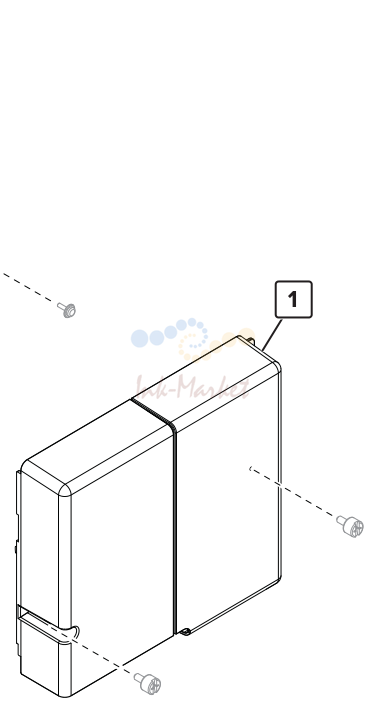

Filters 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1940 запросить цену → | 1 Filter cover “Filter cover removal” on page 540 |
| 2 | 41X2012 запросить цену → | 1 Odor filter “Odor filter removal” on page 542 |
| 3 | 41X1939 запросить цену → | 1 Exhaust filter 2 “Exhaust filter removal” on page 541 |
| 4 | 41X1938 запросить цену → | 1 Exhaust filter 1 “Exhaust filter removal” on page 541 Parts catalog 894 |

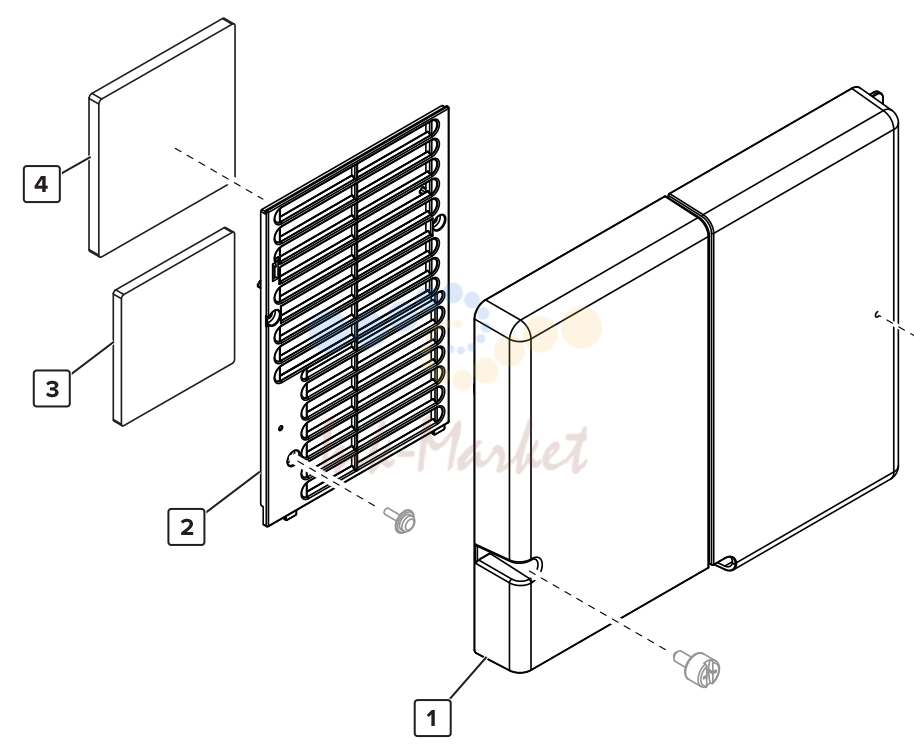

Filters 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2011 запросить цену → | Filter cover “Filter cover removal” on page 540 |
| 2 | 41X2010 запросить цену → | Exhaust cover -- |
| 4 | 41X2012 запросить цену → | Odor filter (EU and US) “Odor filter removal” on page 542 Parts catalog 896 |

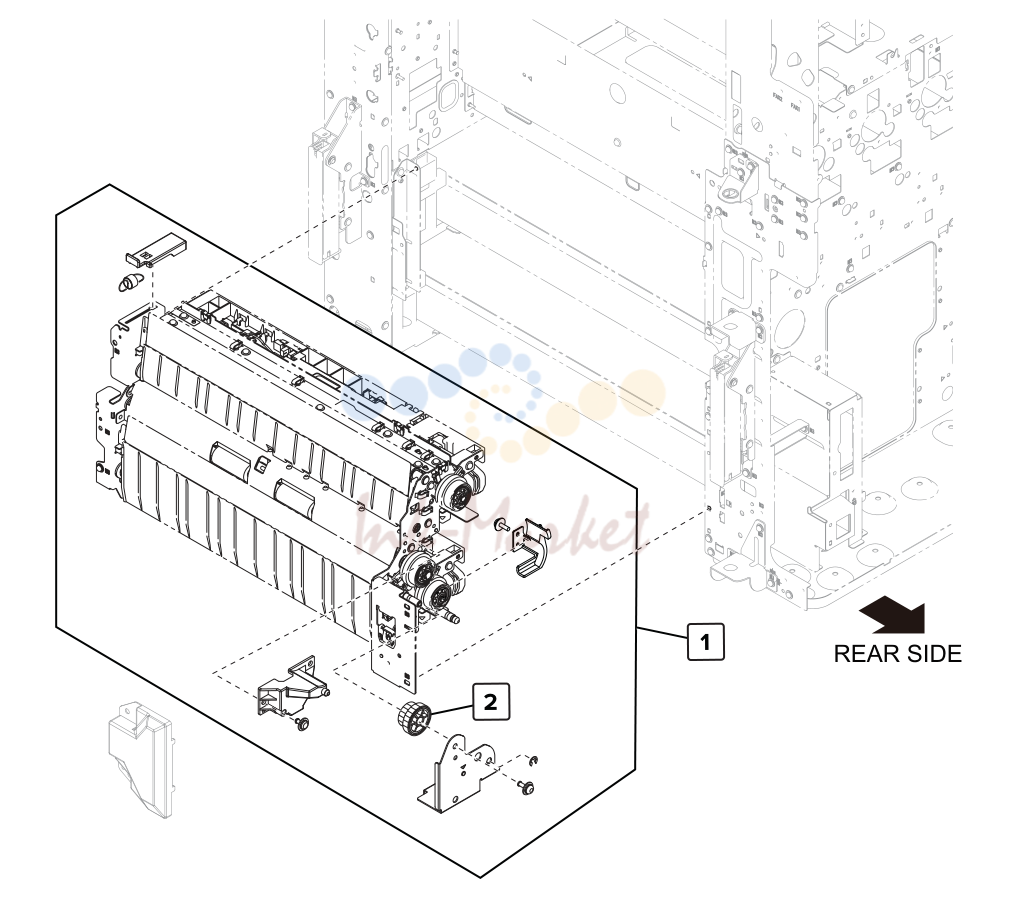

лоток 1 and tray 2 transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1463 запросить цену → | лоток 1 and tray 2 paper “лоток 1 and 2 paper feed unit feed unit removal” on page 425 page 699 Parts catalog 898 |

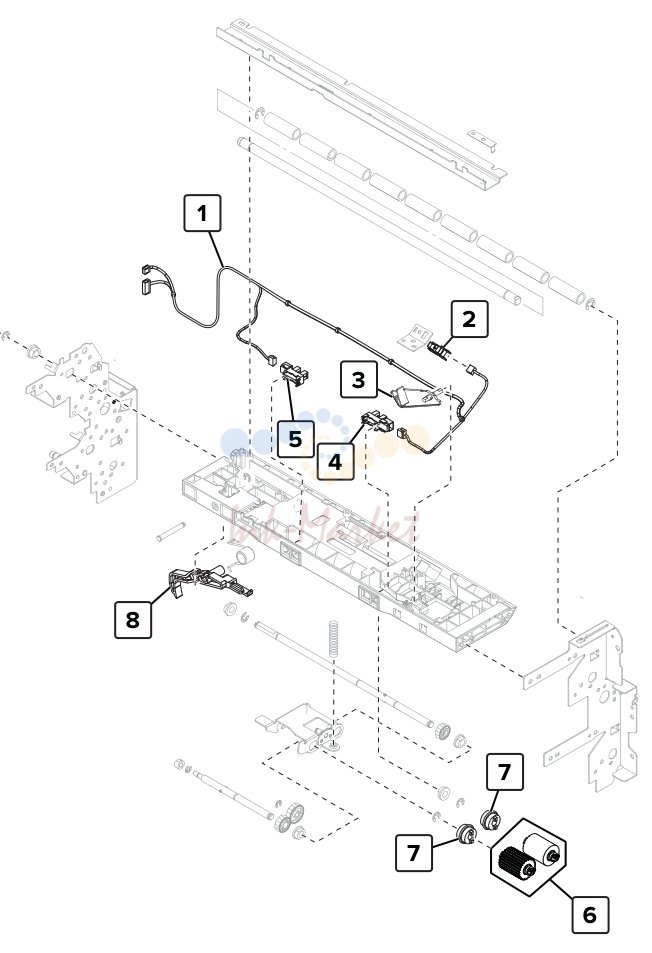

лоток 1 feed
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1391 запросить цену → | датчик (tray 1 empty) “датчик (tray 1 empty) removal” on page 655 |

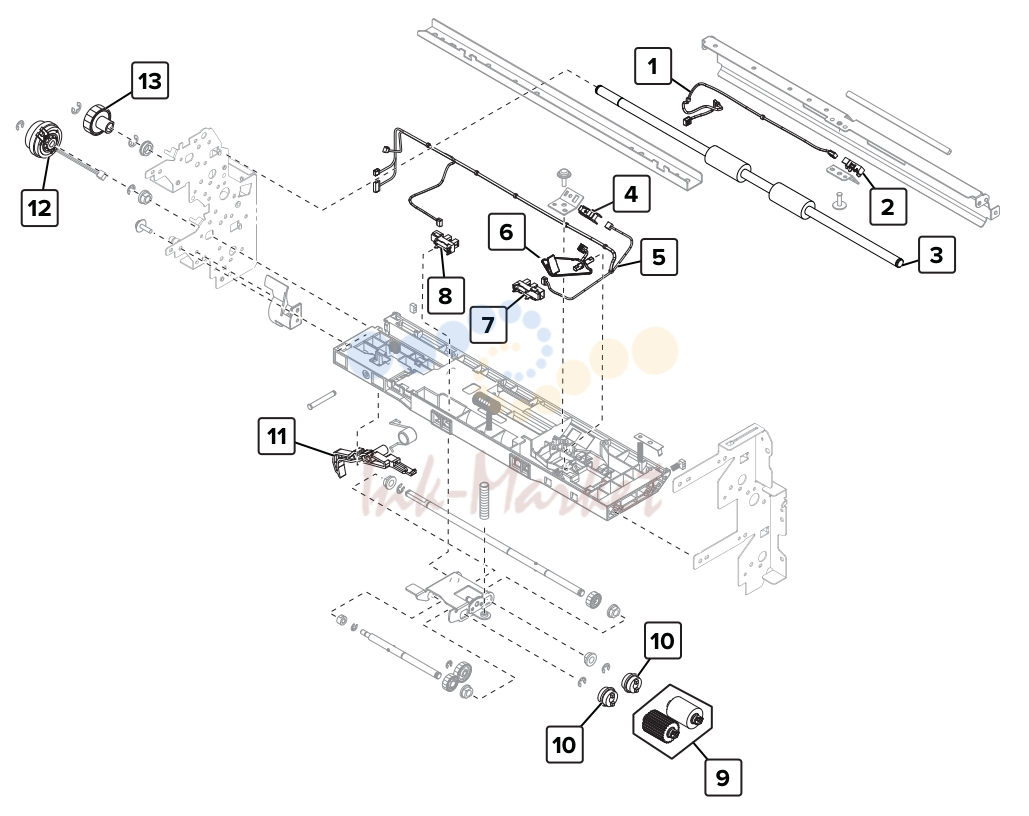

лоток 2 feed
| № | Артикул | Наименование |
|---|---|---|
| 7 | 41X1391 запросить цену → | датчик (tray 2 empty) “датчик (tray 2 empty) removal” on page 657 |

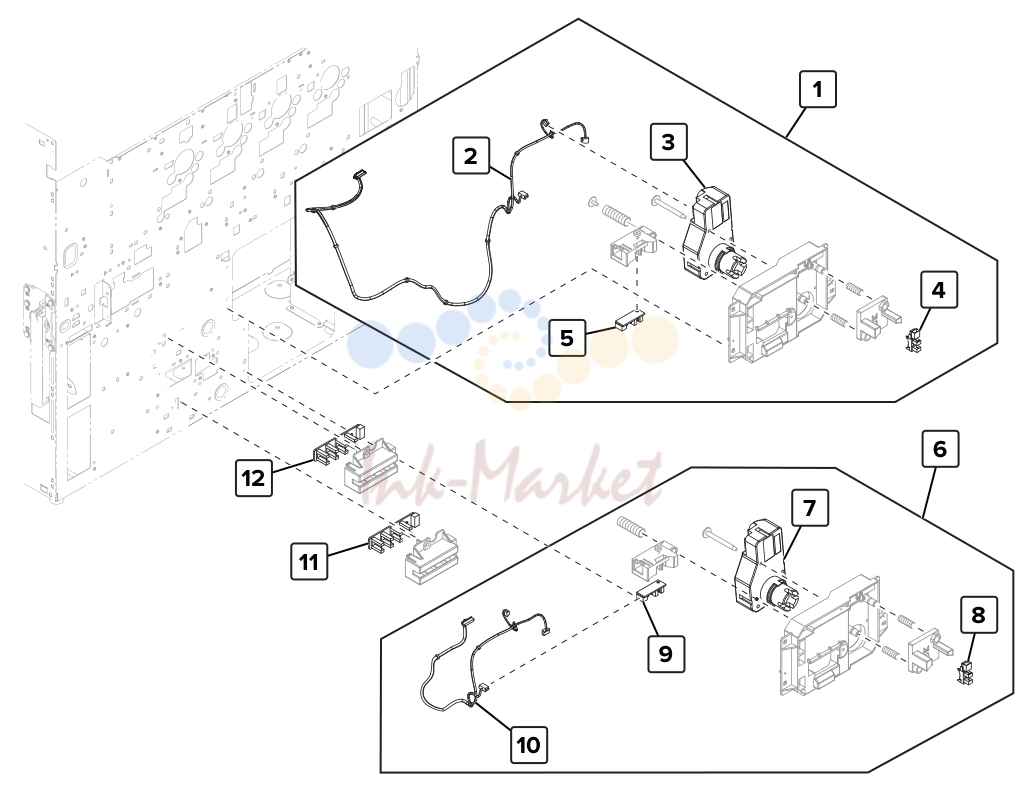

лоток paper detection
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1771 запросить цену → | лоток 1 size sensing -- в сборе |
| 2 | 41X1471 запросить цену → | лоток 1 feed cable -- page 609 |
| 4 | 41X1391 запросить цену → | датчик (tray 1 near empty) “датчик (tray 1 near empty) removal” on page 654 width) removal” on page 610 в сборе page 609 |
| 10 | 41X1472 запросить цену → | лоток 2 feed unit cable “лоток 2 feed unit cable removal” on page 685 length) removal” on page 653 length) removal” on page 653 Parts catalog 910 |

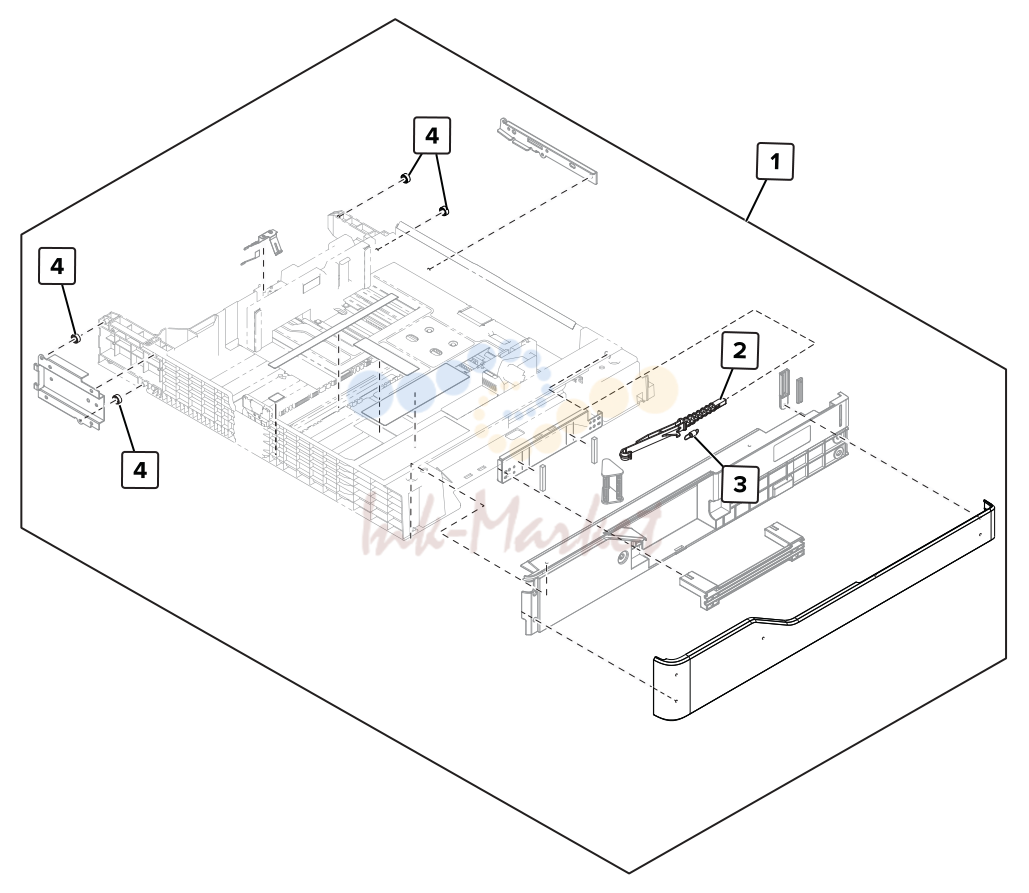

500-sheet tray—лоток 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1474 запросить цену → | лоток 1 insert -- wheels removal” on page 707 Parts catalog 912 |
500-sheet tray—лоток 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1475 запросить цену → | лоток 2 insert -- wheels removal” on page 707 Parts catalog 914 |

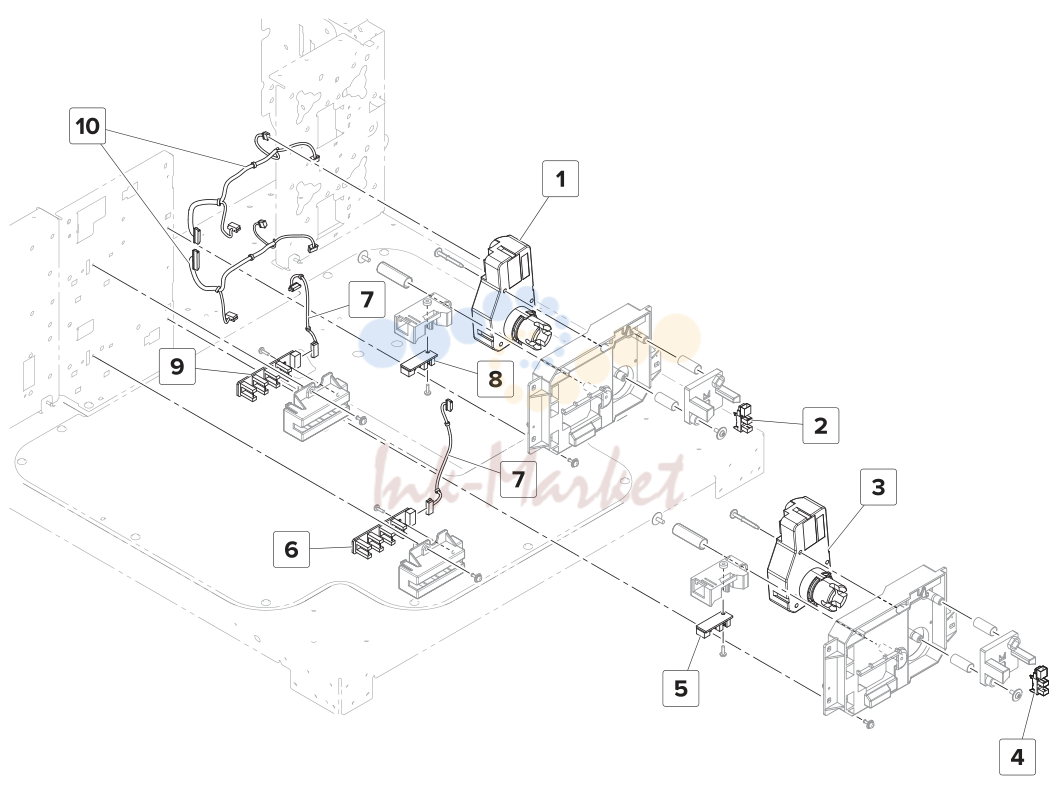

2 x 500‑sheet tray—Paper size detection
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1391 запросить цену → | датчик (2 x 500-sheet tray 3 “датчик (2 x 500-sheet tray near near empty) empty) removal” on page 753 lift) removal” on page 752 |

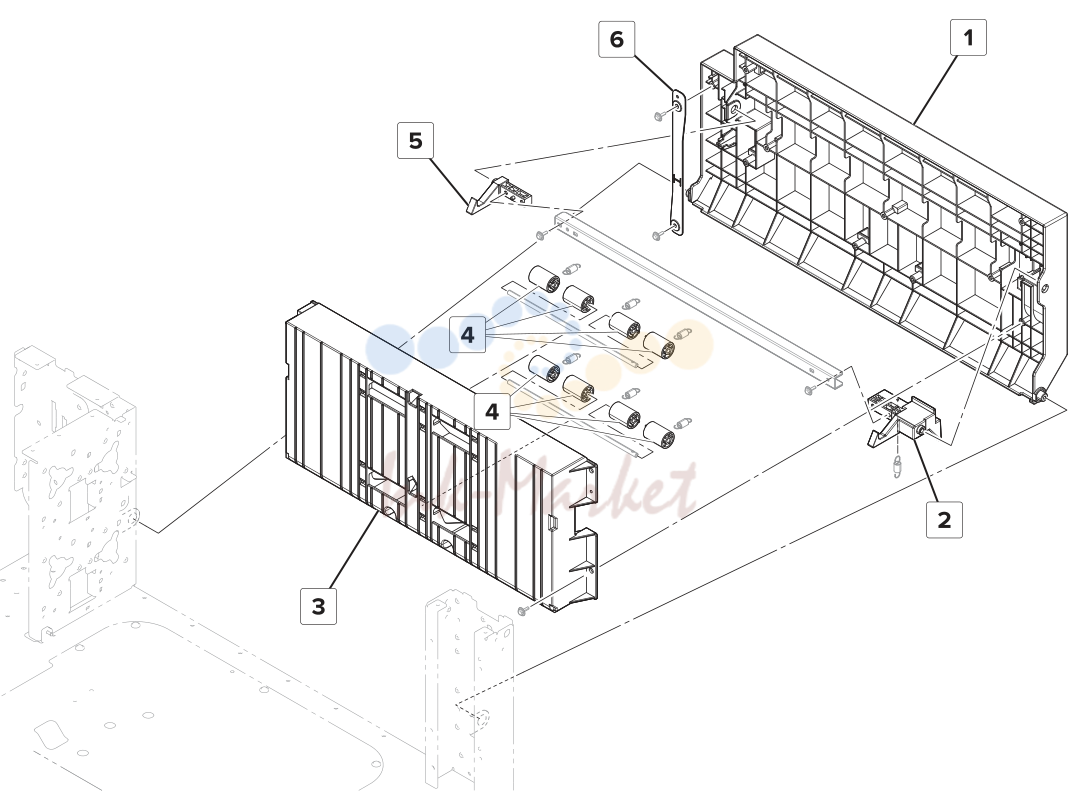

2 x 500‑sheet tray—Paper transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1018 запросить цену → | 2 x 500-sheet tray jam access door -- |
| 2 | 41X1019 запросить цену → | 2 x 500-sheet tray jam access latch left -- |
| 3 | 41X1020 запросить цену → | 2 x 500-sheet tray paper guide -- |
| 4 | 40X8973 запросить цену → | Transport idler roller -- |
| 5 | 41X1021 запросить цену → | 2 x 500-sheet tray jam access latch right -- Parts catalog 926 |

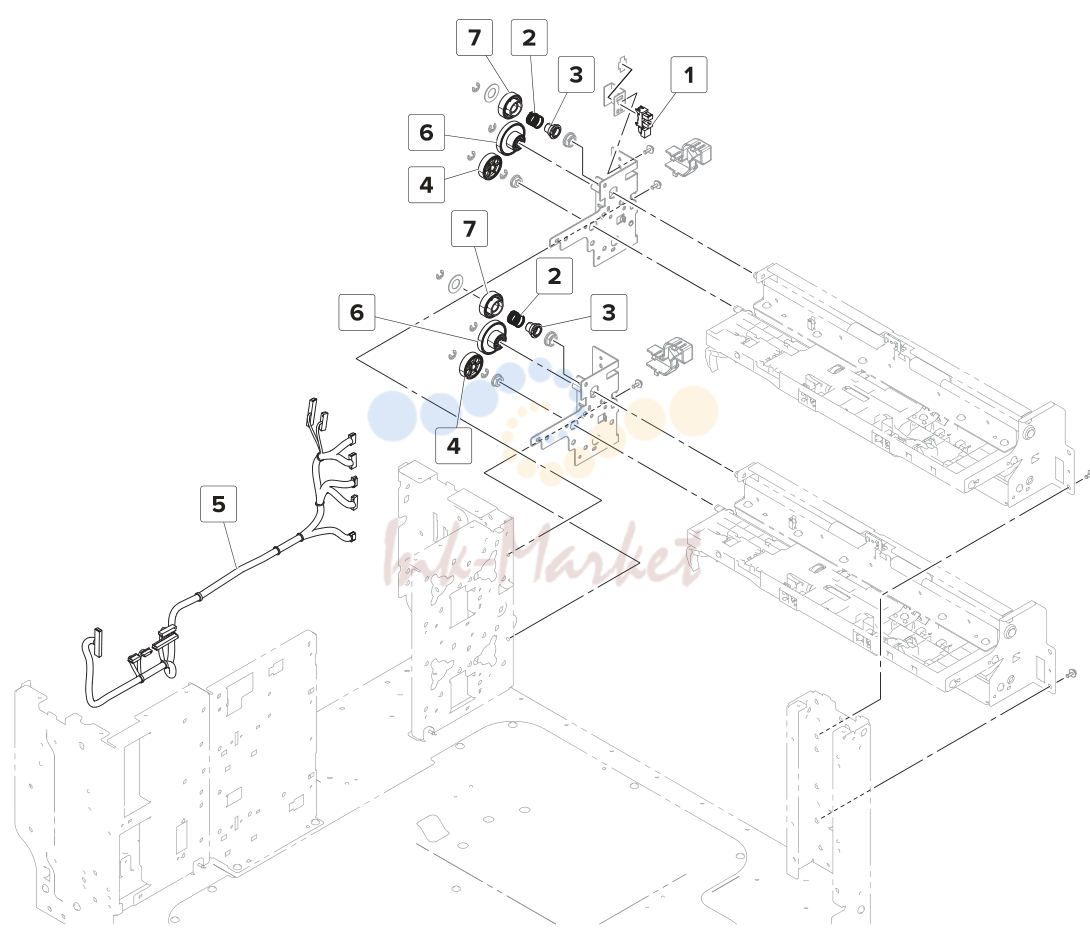

2 x 500‑sheet tray—Paper pick 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1444 запросить цену → | датчик (2 x 500-sheet tray jam “датчик (2 x 500-sheet tray access door) jam access door) removal” on page 744 spring bushing gear Parts catalog 928 |

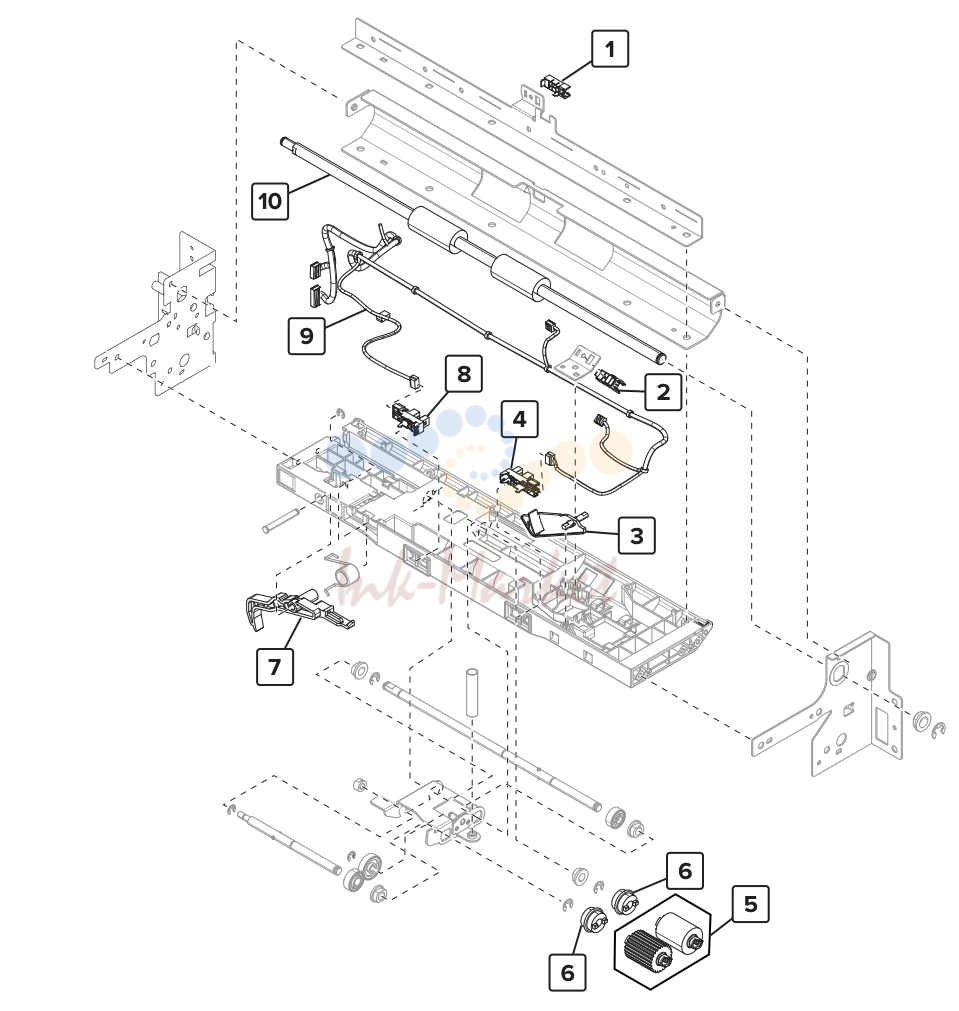

2 x 500‑sheet tray—Paper pick 2
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1391 запросить цену → | датчик (2 x 500-sheet tray “2 x 500-sheet tray transport empty) в сборе sensors removal” on page 761 removal” on page 747 Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller |

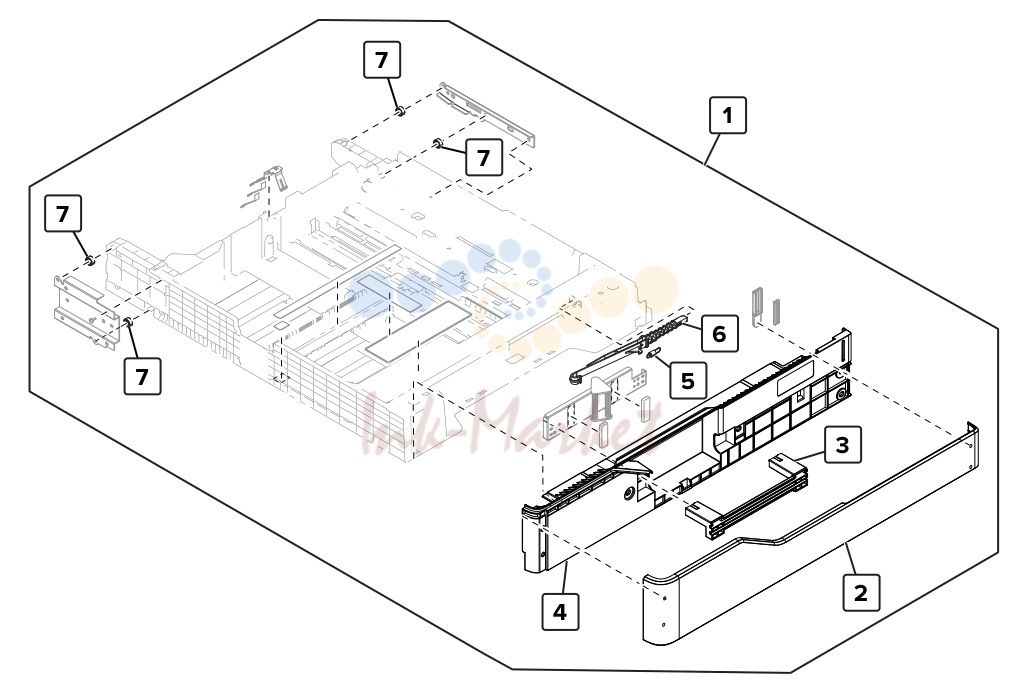

2 x 500‑sheet tray—лоток 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1957 запросить цену → | лоток 3 insert -- |
| 2 | 41X1958 запросить цену → | лоток 3 front cover “лоток lock removal” on page 712 |
| 3 | 41X1959 запросить цену → | лоток handle -- |
| 4 | 41X1956 запросить цену → | лоток 3 inner front cover -- |
| 5 | 40X9895 запросить цену → | Pulling coil spring -- |
| 6 | 40X9304 запросить цену → | лоток lock “лоток lock removal” on page 712 |
| 7 | 40X9305 запросить цену → | лоток insert guide wheel -- Parts catalog 934 |
2 x 500‑sheet tray—лоток 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1961 запросить цену → | лоток 4 insert -- |
| 2 | 41X1958 запросить цену → | лоток 4 front cover “лоток lock removal” on page 712 |
| 3 | 41X1959 запросить цену → | лоток handle -- |
| 4 | 41X1960 запросить цену → | лоток 4 inner front cover -- |
| 5 | 40X9895 запросить цену → | Pulling coil spring -- |
| 6 | 40X9304 запросить цену → | лоток lock “лоток lock removal” on page 712 |
| 7 | 40X9305 запросить цену → | лоток insert guide wheel -- Parts catalog 936 |

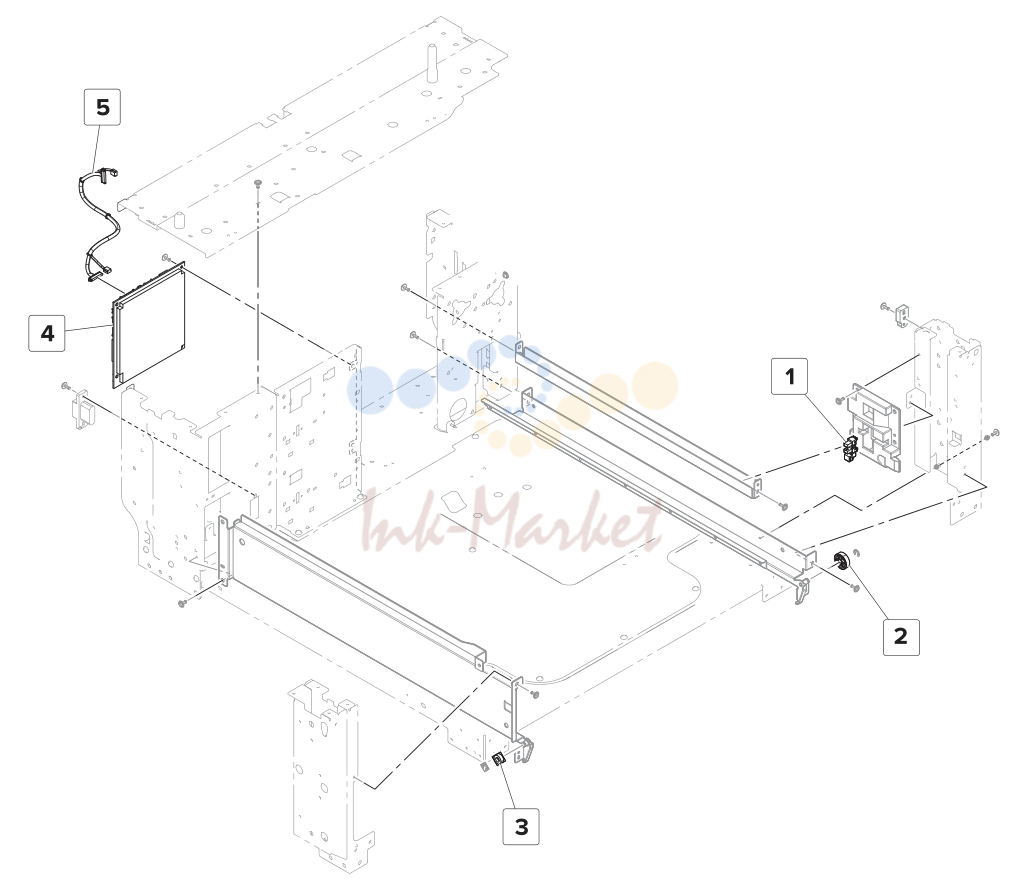

2500‑sheet tray—рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1391 запросить цену → | датчик (2500-sheet tray set) “датчик (2500-sheet tray set) removal” on page 735 board removal” on page 719 cable Parts catalog 942 |

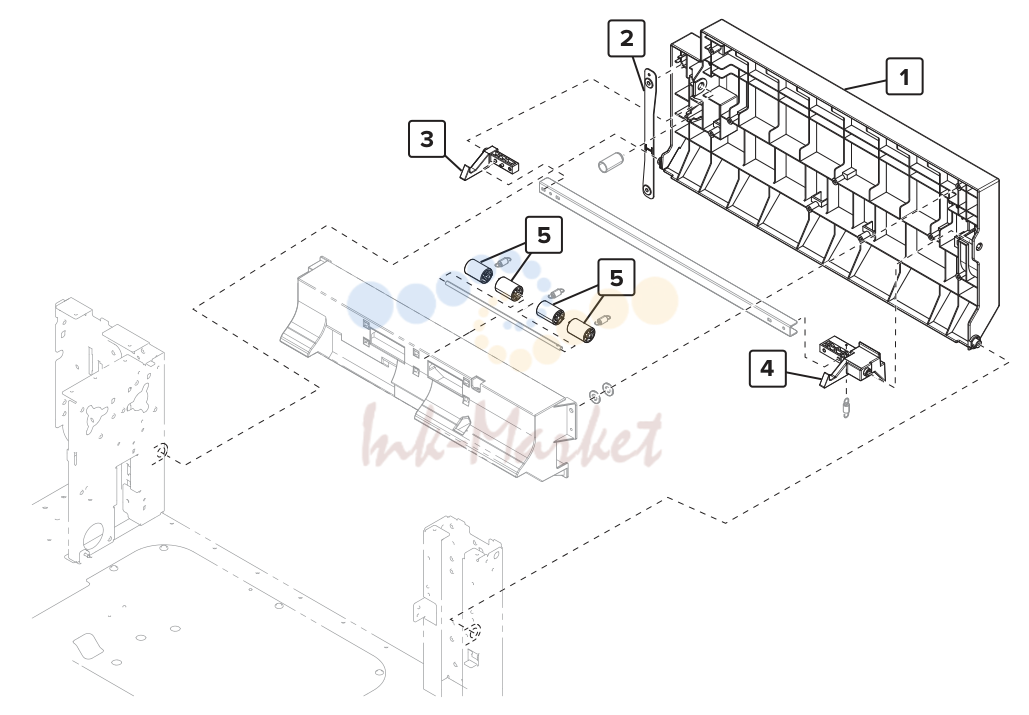

2500‑sheet tray—Paper transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1018 запросить цену → | 2500-sheet tray door -- access door strap removal” on page 718 |
| 3 | 41X1021 запросить цену → | 2500-sheet tray door latch right -- |
| 4 | 41X1019 запросить цену → | 2500-sheet tray door latch left -- Parts catalog 946 |

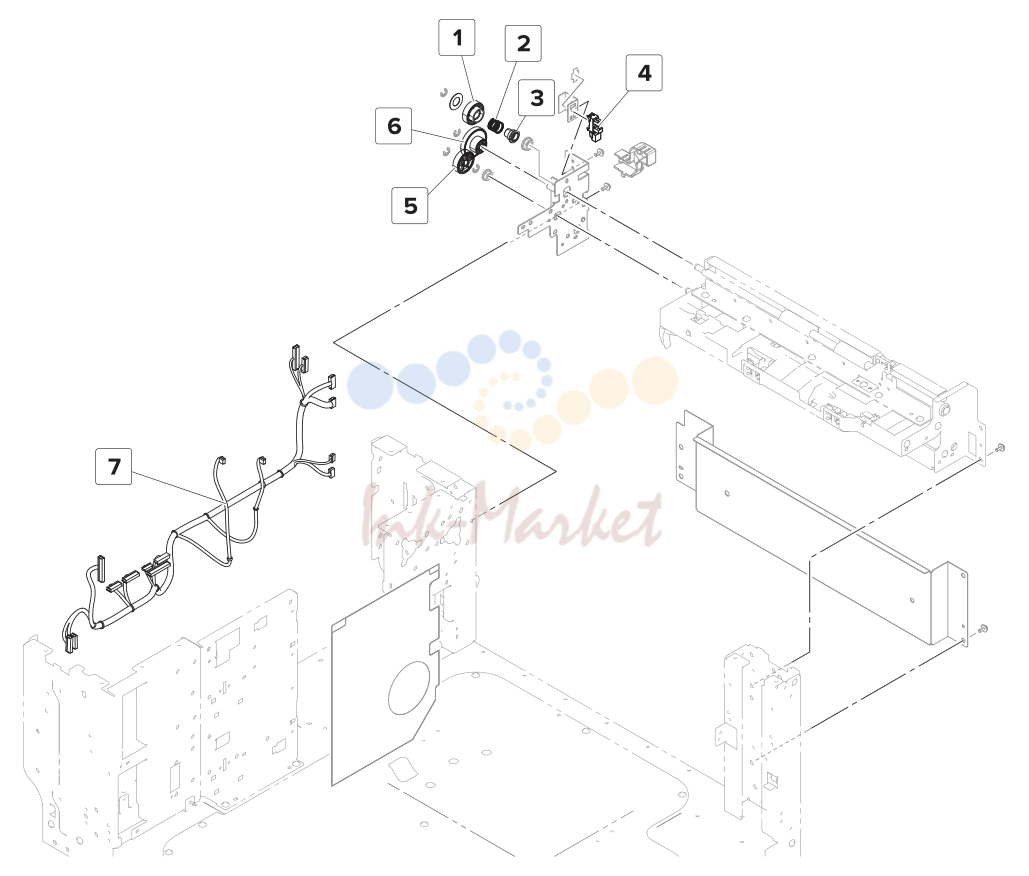

2500‑sheet tray—Paper pick 1
| № | Артикул | Наименование |
|---|---|---|
| 4 | 41X1444 запросить цену → | датчик (2500-sheet tray jam access “датчик (2500‑sheet tray door) jam access door) removal” on page 734 gear Parts catalog 948 |

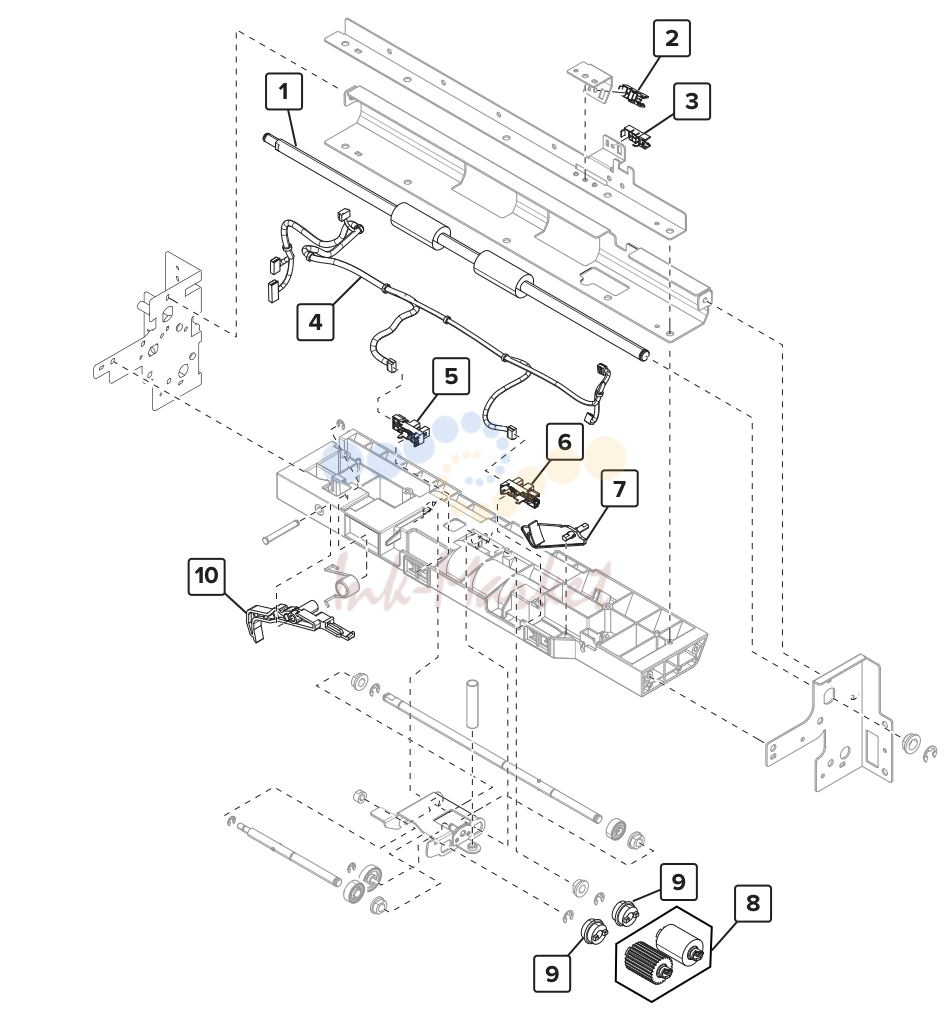

2500‑sheet tray—Paper pick 2
| № | Артикул | Наименование |
|---|---|---|
| 5 | 41X1391 запросить цену → | датчик (2500-sheet tray main “датчик (2500‑sheet tray main tray elevator limit) tray elevator limit) removal” on page 732 |

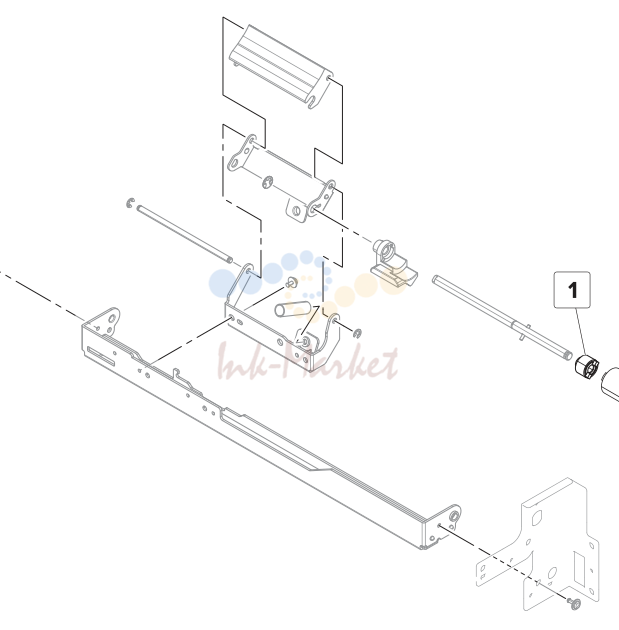

2500‑sheet tray—Paper pick 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9455 запросить цену → | Separator clutch -- |
| 2 | 41X1600 ✓ в наличии | Separator roller -- Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller Parts catalog 952 |

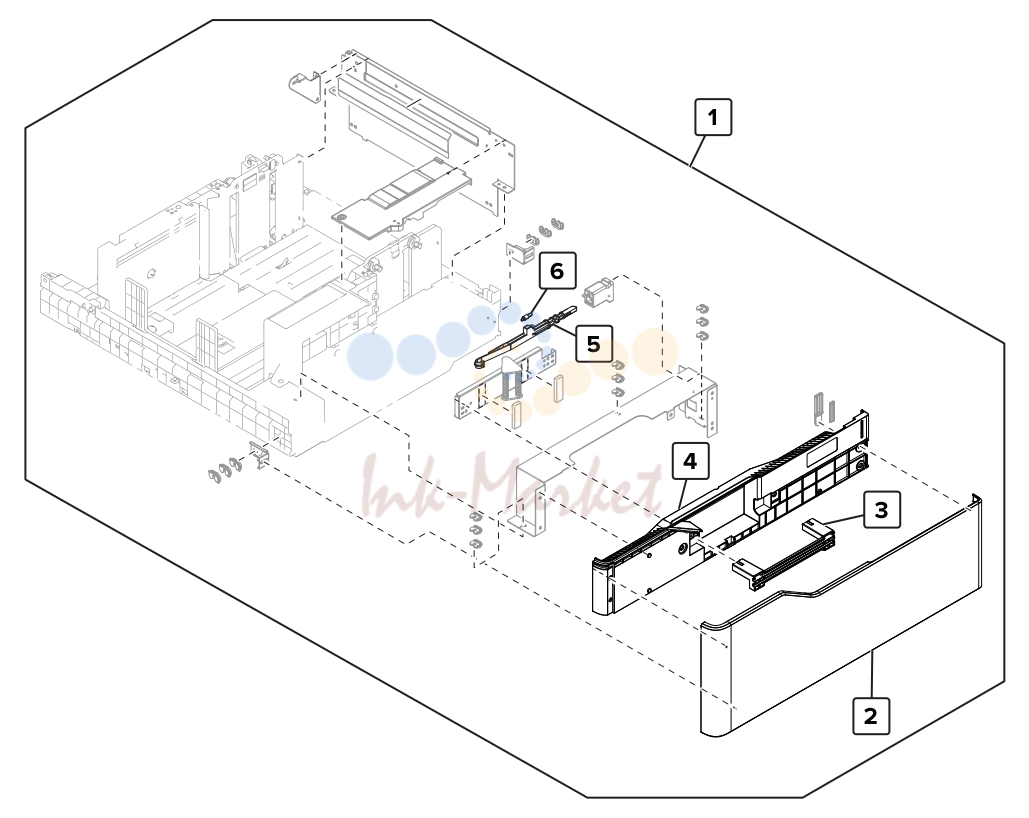

2500‑sheet tray—лоток insert 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1967 запросить цену → | 1 2500-sheet tray insert, A4 -- |
| 1 | 41X1966 запросить цену → | 1 2500-sheet tray insert, Letter -- |
| 2 | 41X1964 запросить цену → | 1 2500-sheet tray front cover -- |
| 3 | 41X1959 запросить цену → | 1 2500-sheet tray handle -- |
| 4 | 41X1965 запросить цену → | 1 2500-sheet tray inner front cover -- |
| 5 | 40X9788 запросить цену → | 1 2500-sheet tray lock lever -- |
| 6 | 40X9895 запросить цену → | 1 Pulling coil spring -- Parts catalog 954 |

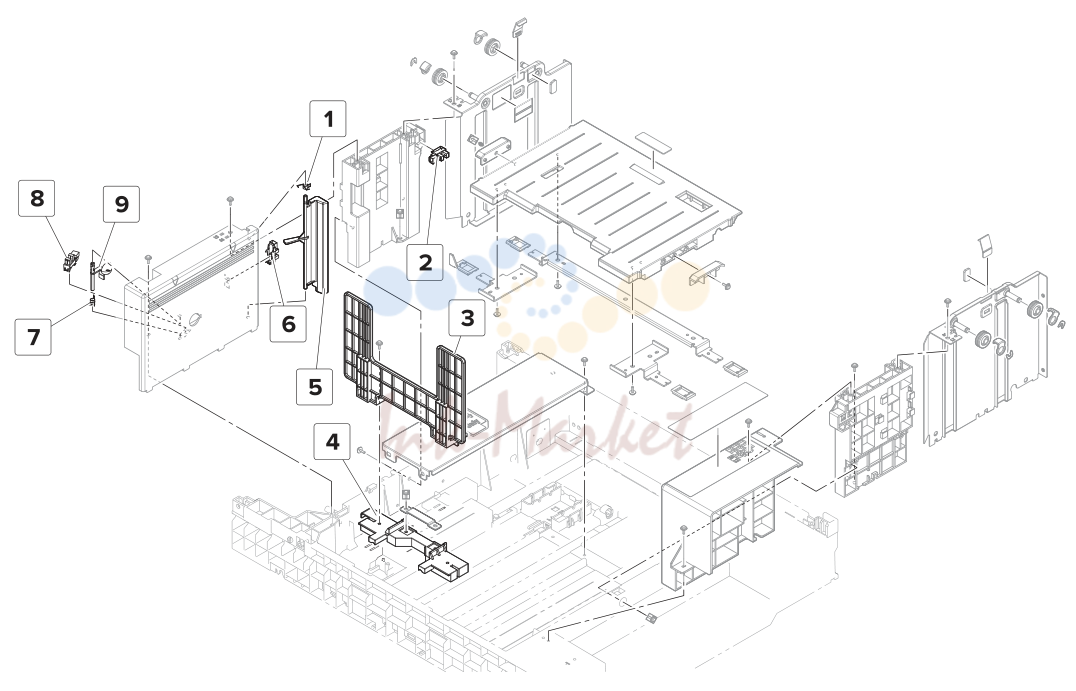

2500‑sheet tray—лоток insert 2
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1391 запросить цену → | датчик (main tray near “датчик (2500‑sheet tray main tray empty) near empty) removal” on page 731 guide removal” on page 724 base guide removal” on page 724 sensor actuator |

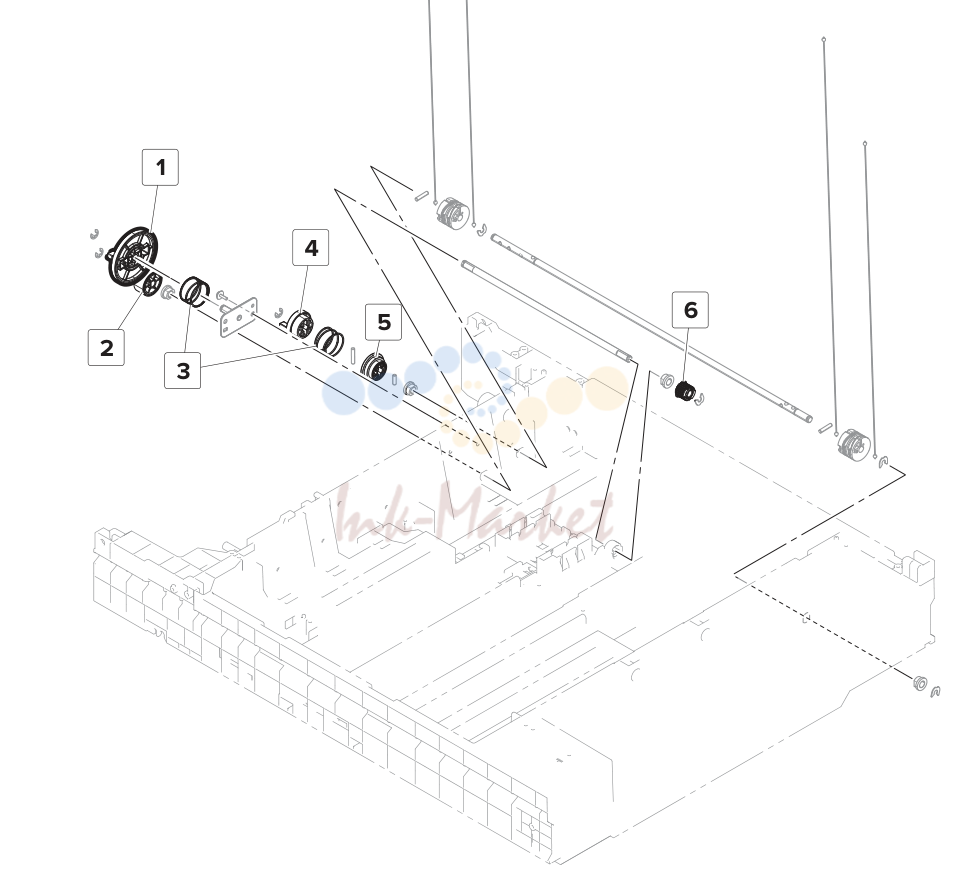

2500‑sheet tray—лоток insert 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9796 запросить цену → | 1 перенос guide primary gear -- |
| 2 | 40X9798 запросить цену → | 1 Main tray elevator coupling -- |
| 3 | 40X9901 запросить цену → | 1 Main tray elevator gear spring -- |
| 4 | 40X9902 запросить цену → | 1 Main tray elevator gear -- |
| 5 | 40X9797 запросить цену → | 1 перенос guide primary gear spring -- |
| 6 | 40X9795 запросить цену → | 1 перенос guide secondary gear -- Parts catalog 958 |

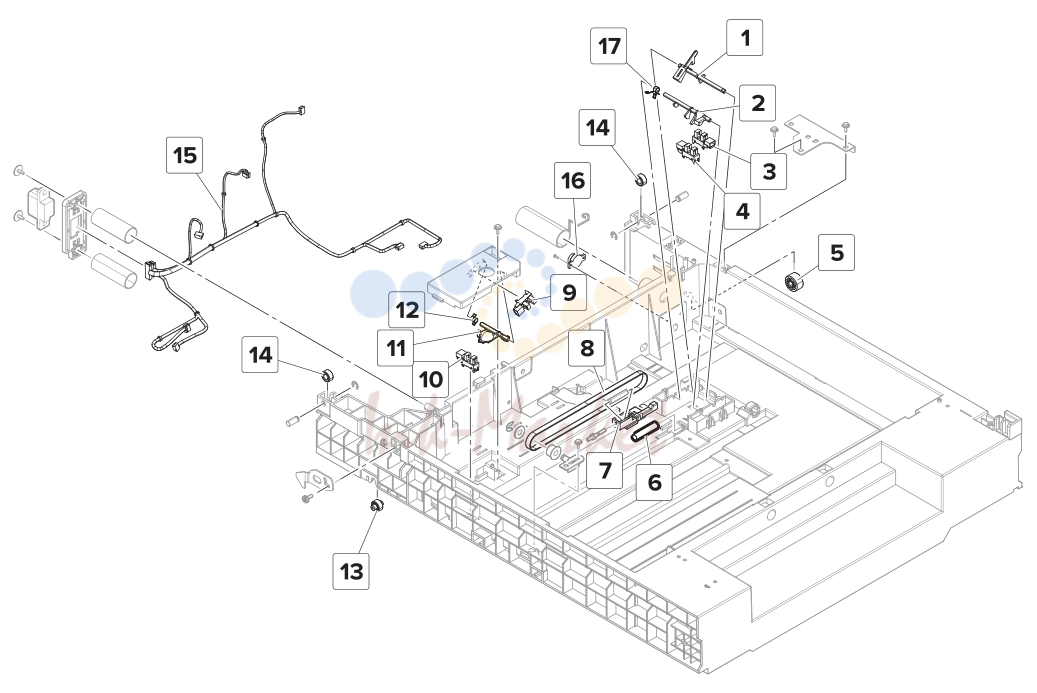

2500‑sheet tray—лоток insert 4
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1391 запросить цену → | датчик (main tray empty, “датчик (2500‑sheet tray main tray bottom) empty, bottom) removal” on page 724 |
3000‑sheet tray—рама 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9261 запросить цену → | 1 Dehumidifier “Dehumidifier removal” on page 778 Parts catalog 966 |
3000‑sheet tray—Elevator rear section
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9277 запросить цену → | 3000-sheet tray elevator release spring -- Parts catalog 970 |
3000‑sheet tray—подача бумаги 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 41X1874 под заказ | подача and pick roller “3000-sheet tray rollers removal” on page 767 sensor actuator page 767 clutch page 767 gear removal” on page 769 pick belt removal” on page 769 gear removal” on page 769 Parts catalog 972 |

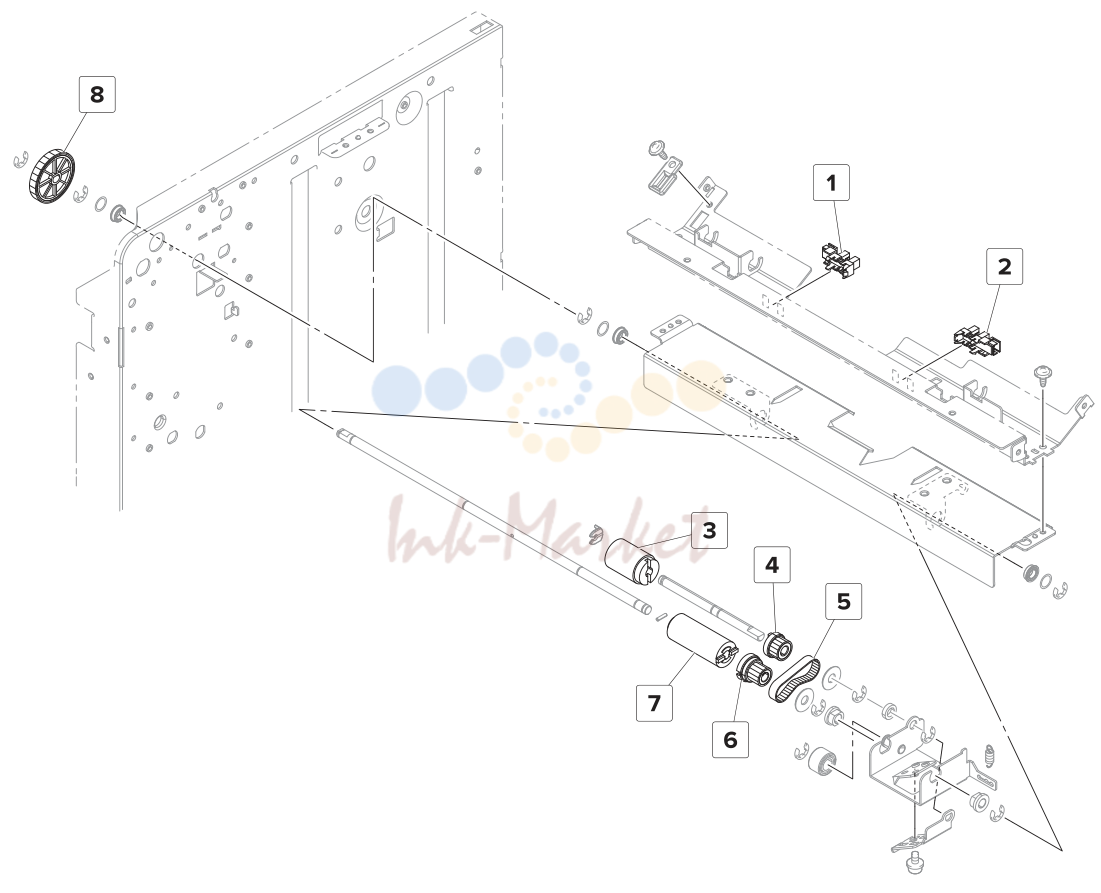

3000‑sheet tray—подача бумаги 2
| № | Артикул | Наименование |
|---|---|---|
| 3 | 41X1874 под заказ | 3000-sheet tray “3000-sheet tray feed roller в сборе separator roller removal” on page 789 separator roller removal” on page 789 secondary gear separator belt removal” on page 789 separator roller primary removal” on page 789 gear separator roller clutch removal” on page 789 separator roller drive removal” on page 789 gear Parts catalog 974 |
3000‑sheet tray—привод section
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9266 запросить цену → | 3000‑sheet tray door switch -- |
| 2 | 40X9880 запросить цену → | датчик (3000-sheet tray near empty 1) -- |
| 4 | 41X2009 запросить цену → | 3000-sheet tray controller board -- |
| 5 | 40X9767 запросить цену → | 3000-sheet tray feed motor idler gear -- |
| 6 | 40X9766 запросить цену → | 3000-sheet tray feed and pick idler gear -- |
| 7 | 40X9768 запросить цену → | 3000-sheet tray feed motor gear -- |
| 8 | 41X2008 запросить цену → | 3000-sheet tray elevator drive shaft -- |
| 9 | 41X2005 запросить цену → | 3000-sheet tray elevator drive -- |
| 10 | 41X2007 запросить цену → | 3000-sheet tray elevator drive gear -- |
| 11 | 41X2006 запросить цену → | мотор (3000-sheet tray elevator drive) -- |
| 12 | 40X9269 запросить цену → | мотор (3000-sheet tray transport) -- |
3000‑sheet tray—Wiring
| № | Артикул | Наименование |
|---|---|---|
| 40X9202 запросить цену → | 3000-sheet tray controller board cable -- | |
| 40X9698 запросить цену → | 3000-sheet tray interface cable -- Parts catalog 979 |
Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1372 запросить цену → | Wireless network card -- | |
| 40X4819 запросить цену → | RS-232C serial adapter -- | |
| 41X0028 запросить цену → | DDR3 RAM, 2 GB -- | |
| 40X1368 запросить цену → | USB cable -- | |
| 41X1010 запросить цену → | Flash memory, 256 MB -- | |
| 41X1002 запросить цену → | Forms and barcode card -- | |
| 41X1006 запросить цену → | PRESCRIBE card -- | |
| 41X1004 запросить цену → | IPDS SCS TNE card -- | |
| 40X1367 запросить цену → | Parallel cable -- | |
| 40X1766 запросить цену → | Power cord, Bolivia and Peru -- | |
| 40X0301 запросить цену → | Power cord, Australia and New Zealand -- | |
| 40X1774 запросить цену → | Power cord, Denmark -- | |
| 40X1767 запросить цену → | Power cord, Europe -- | |
| 40X1792 запросить цену → | Power cord, Korea -- | |
| 40X1773 запросить цену → | Power cord, South Africa -- | |
| 40X0271 запросить цену → | Power cord, UK -- | |
| 40X1772 запросить цену → | Power cord, Switzerland -- | |
| 40X1791 запросить цену → | Power cord, Taiwan -- Parts catalog 981 |
комментарии
