Lexmark CS921 / CS927 / C9235 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- крышки 2
- крышки 3

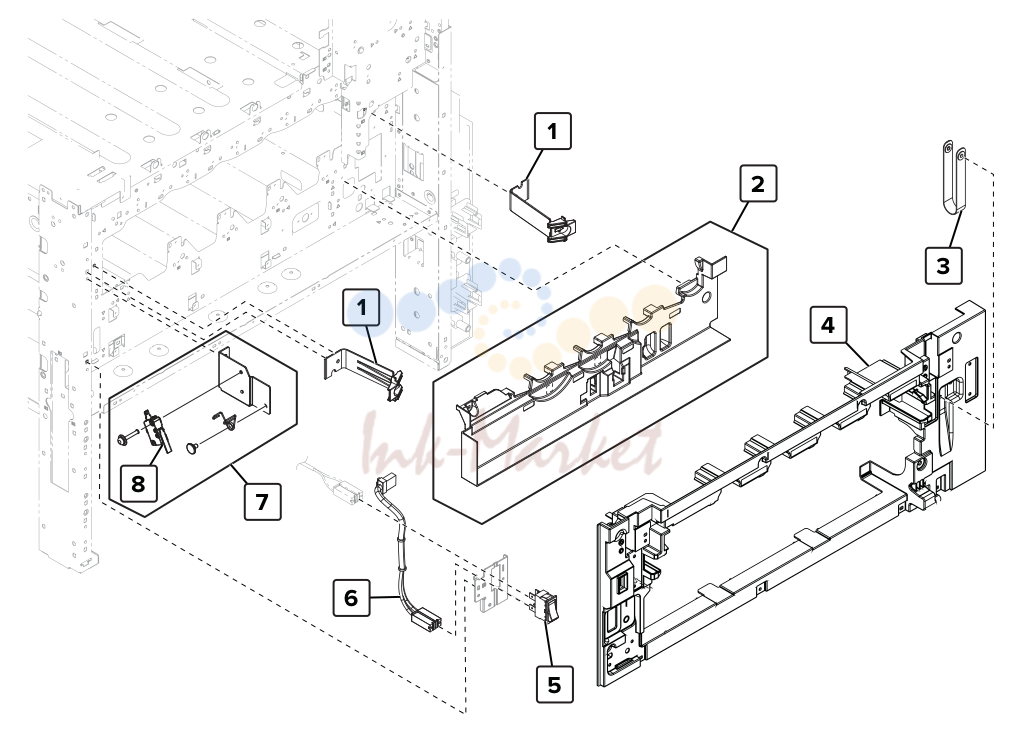

- Inner covers
- Control panel 1
- Control panel 2
- Printhead

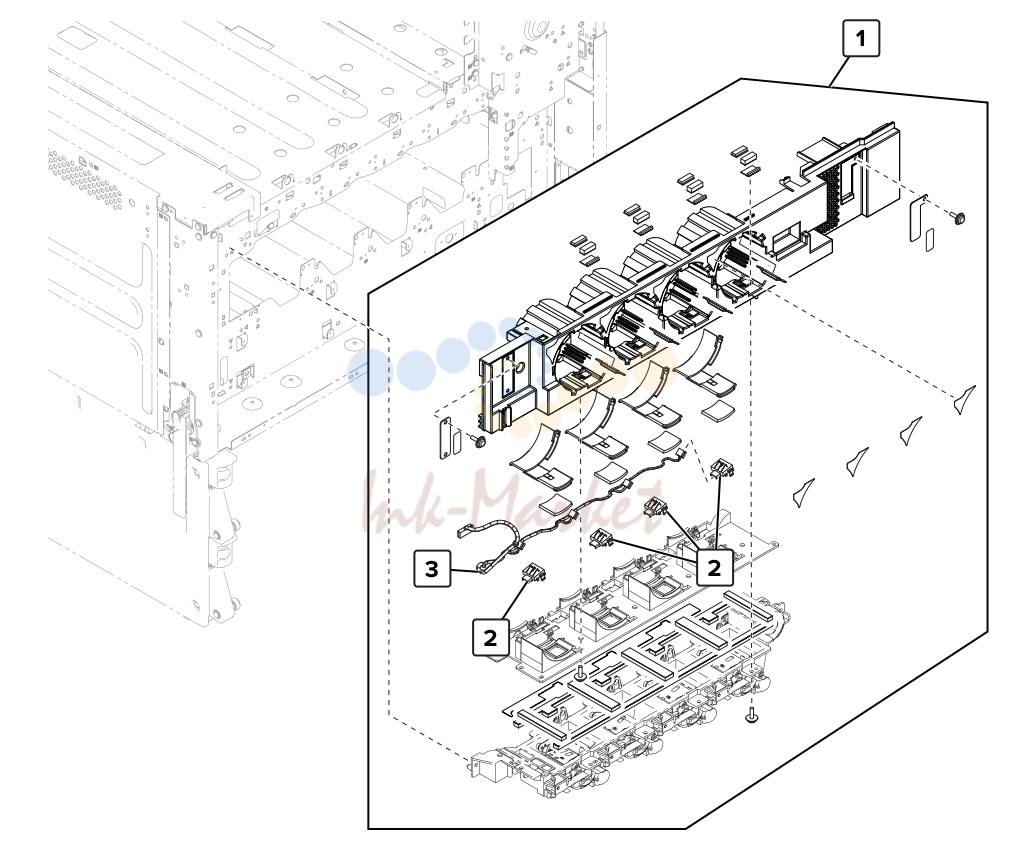

- Toner supply 1
- Toner supply 2
- Waste toner
- Developer

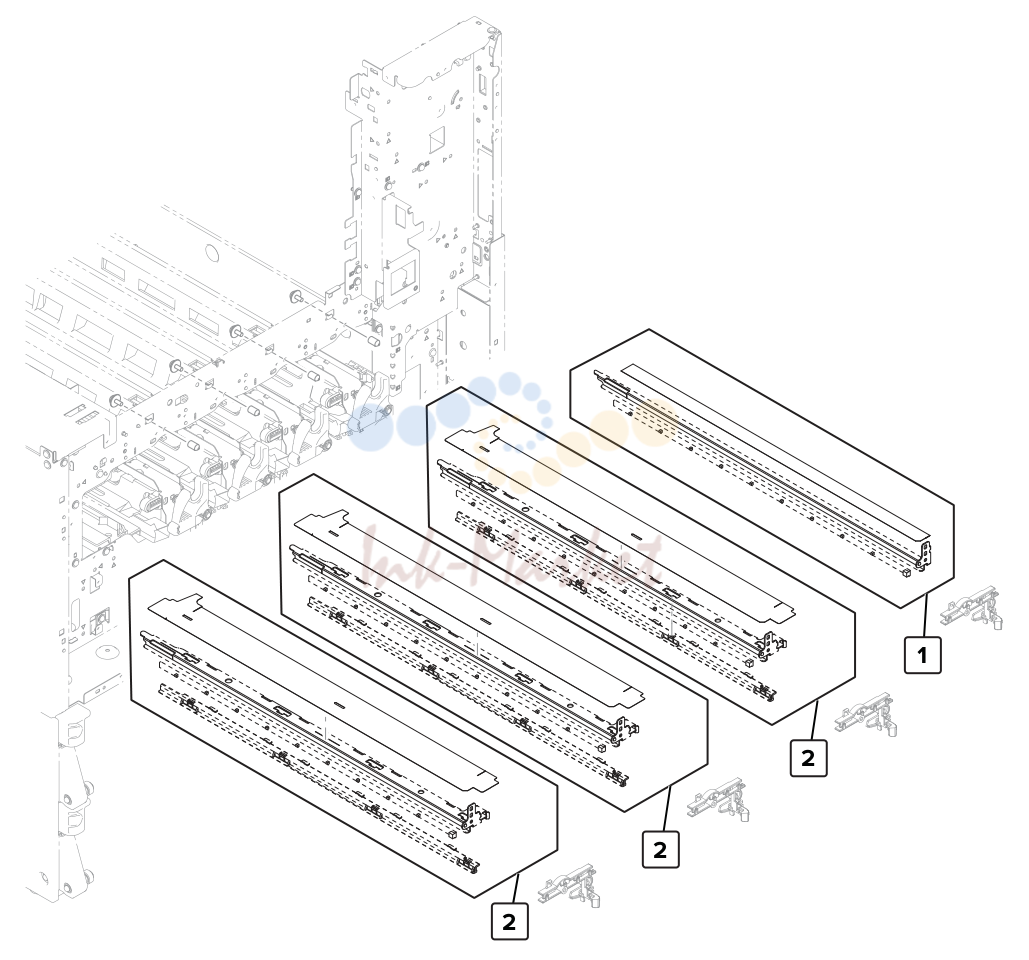

- Eraser
- перенос belt
- Photoconductor
- Registration transport
- перенос
- Registration unit

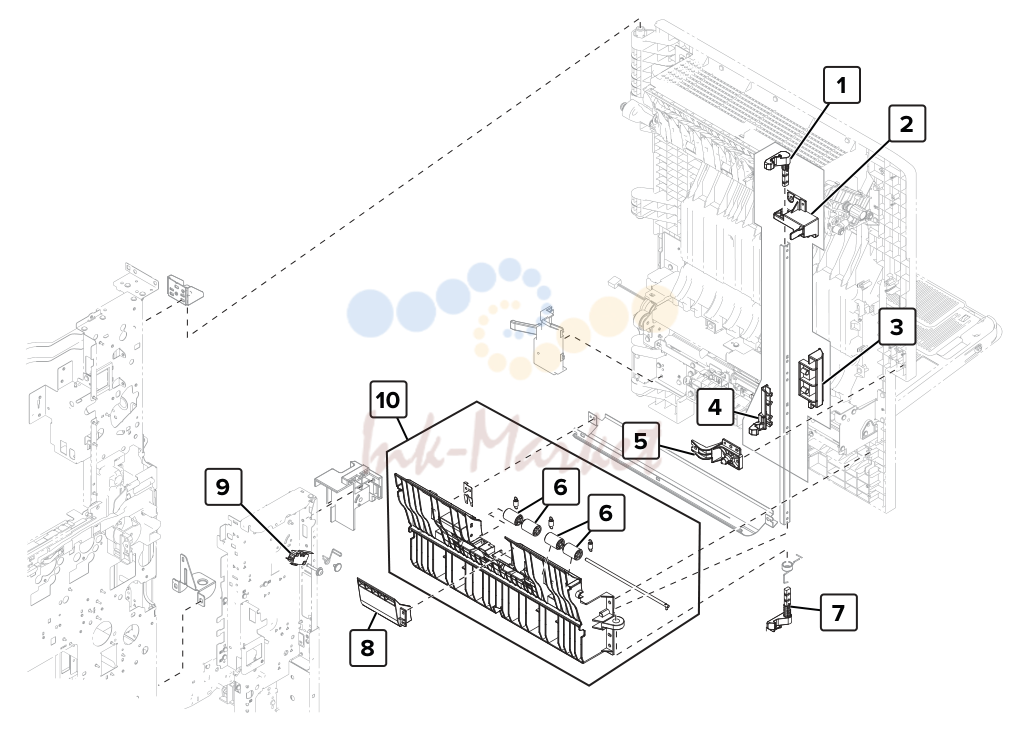

- правый door transport

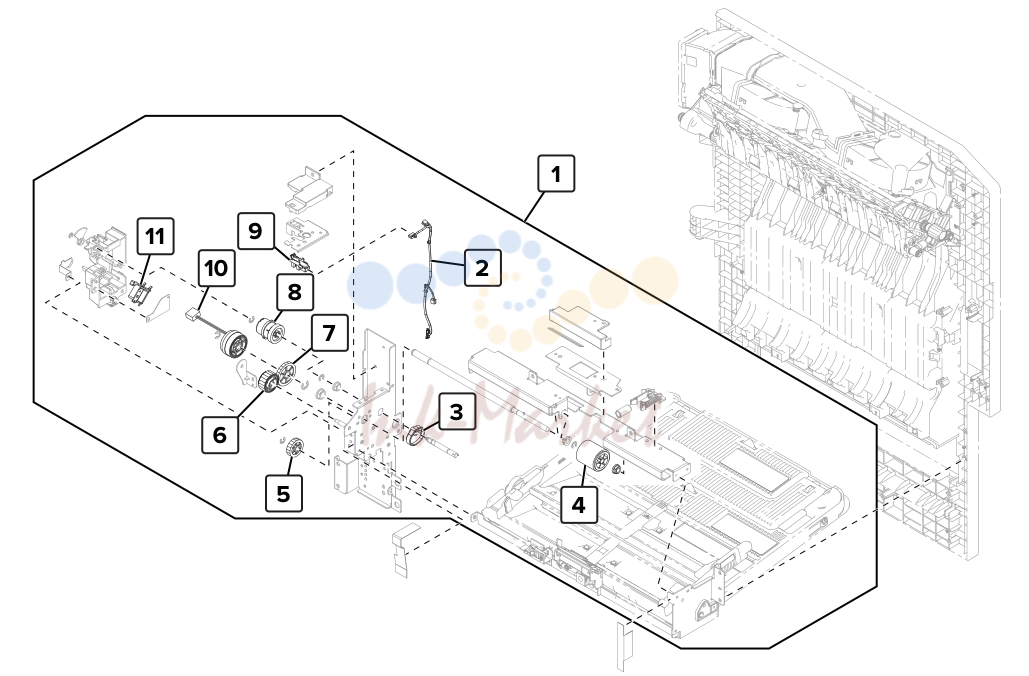

- MPF 1

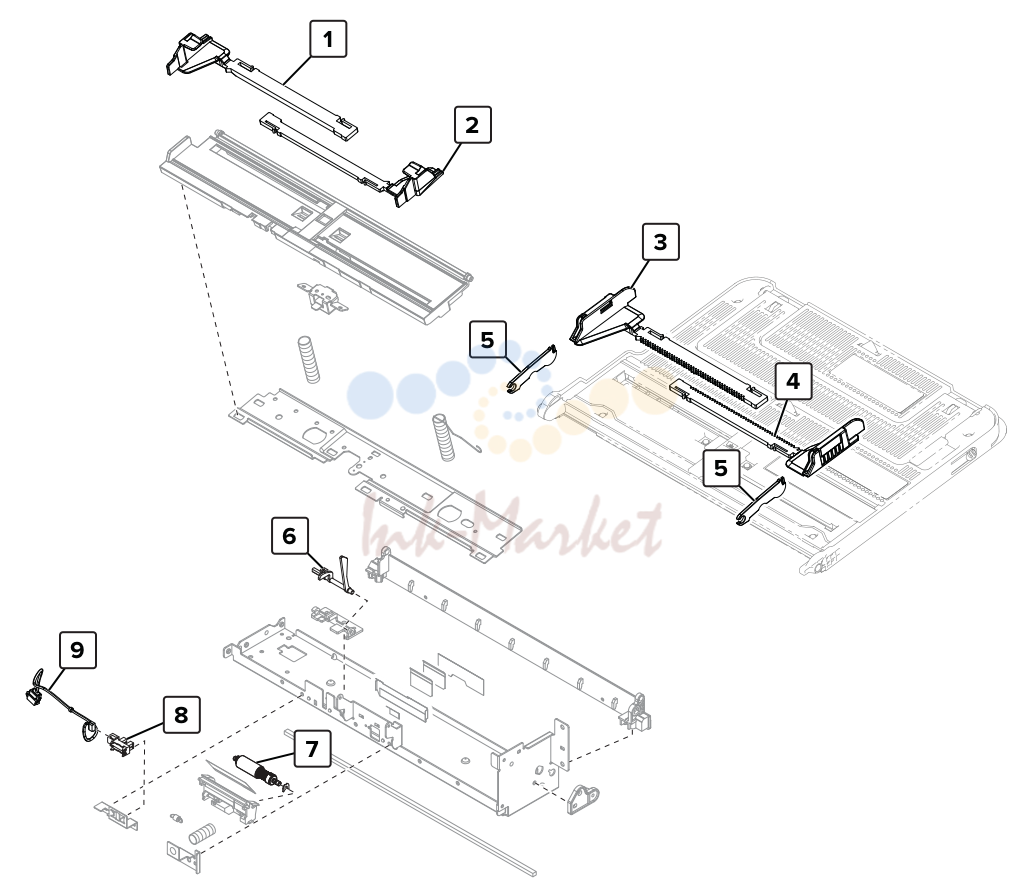

- MPF 2

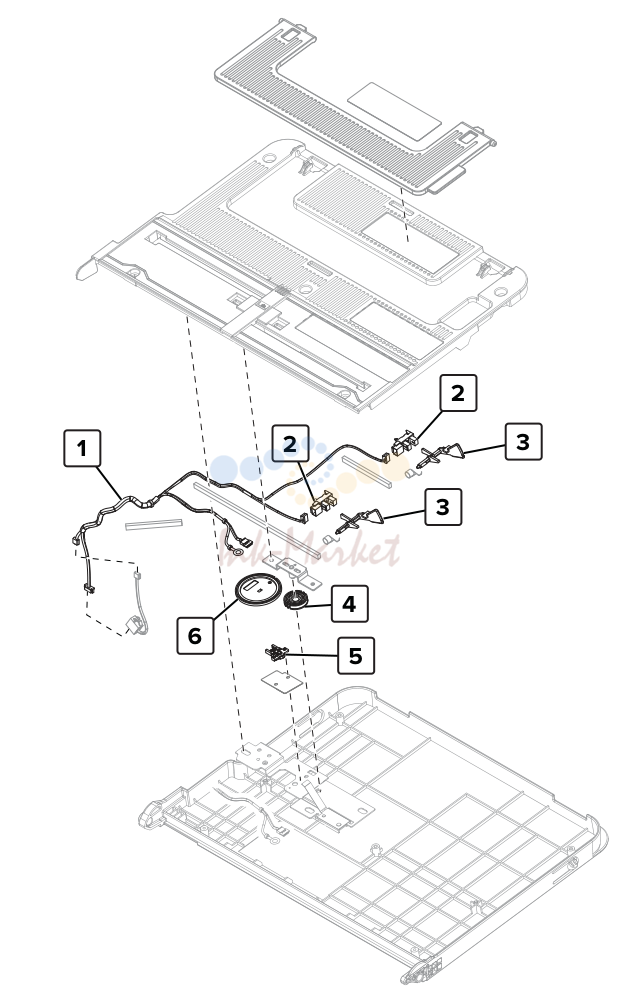

- MPF 3

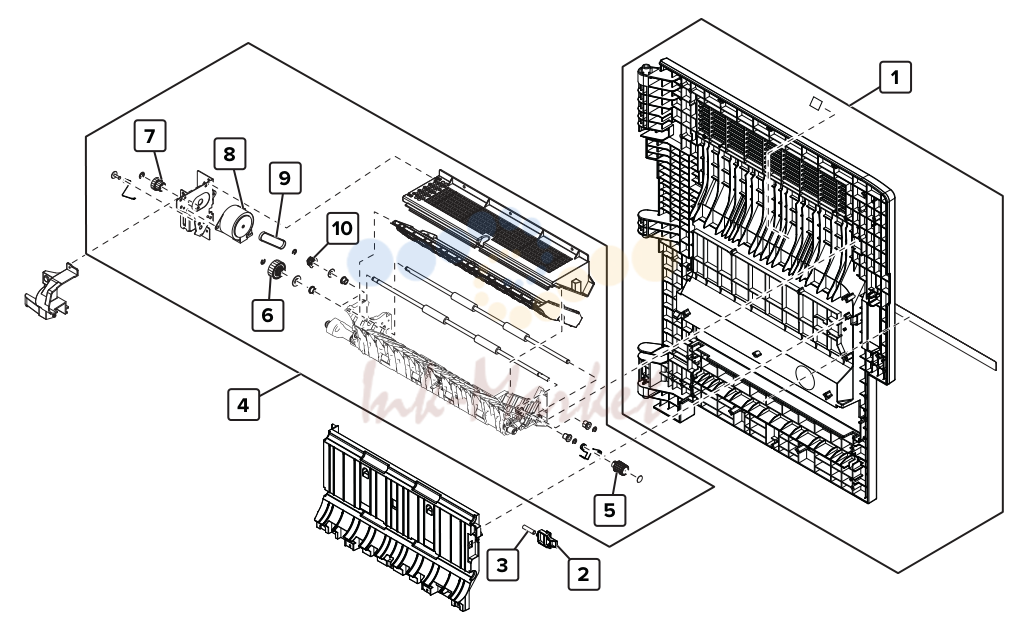

- дуплекс 1

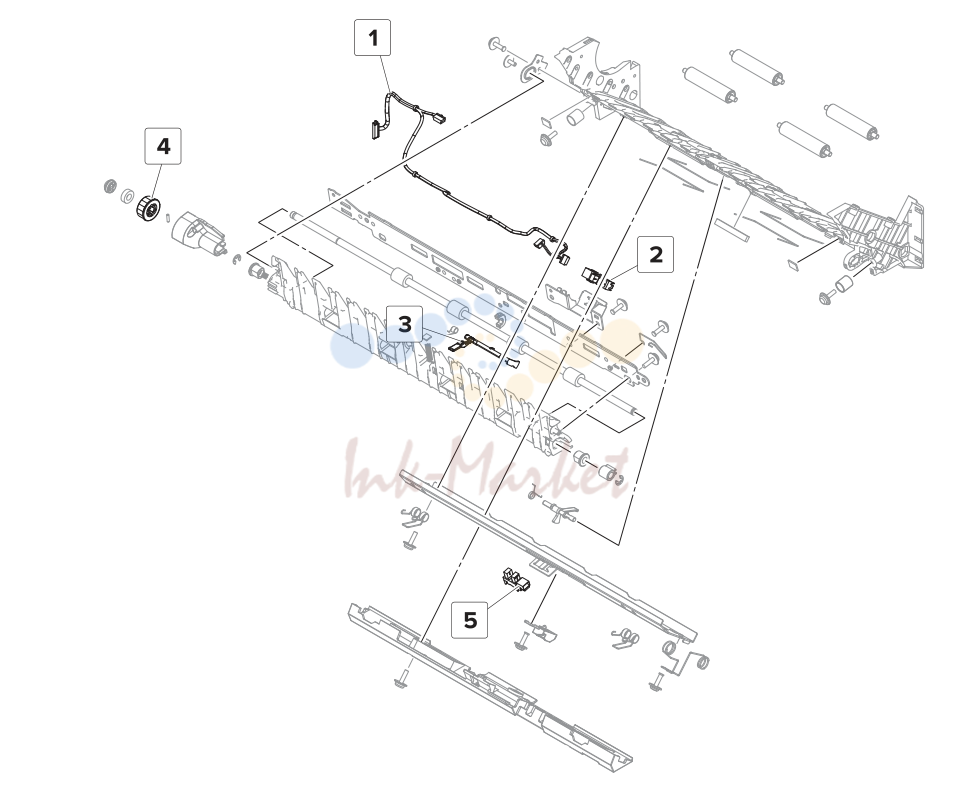

- дуплекс 2

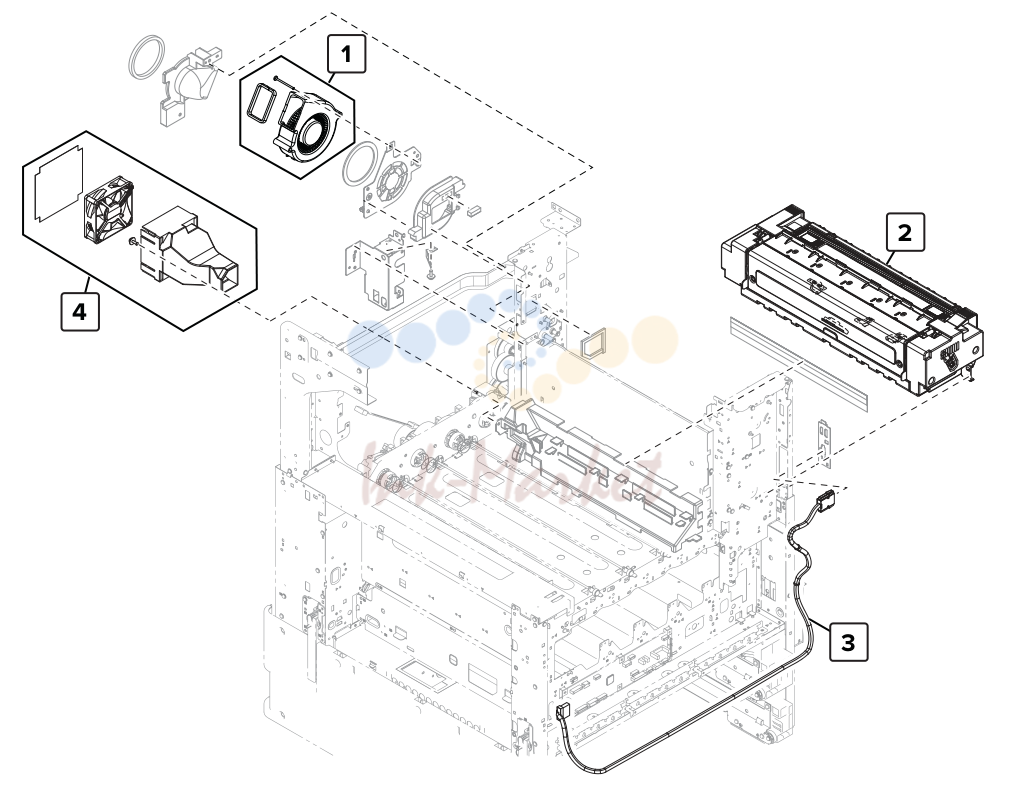

- печь

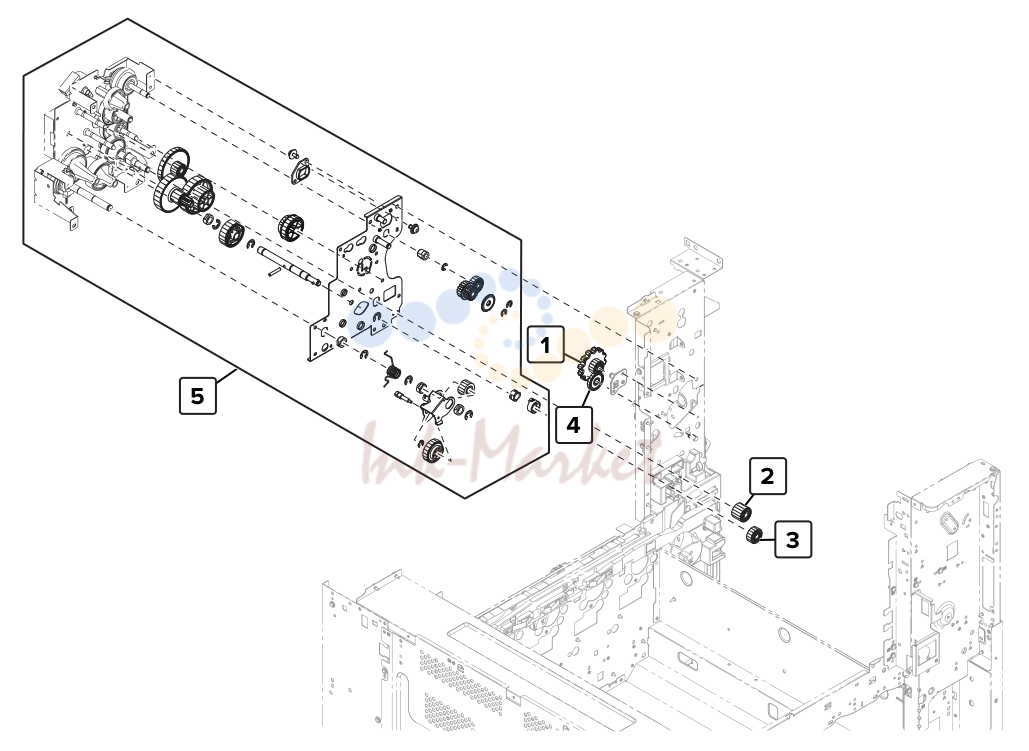

- привод печи 1

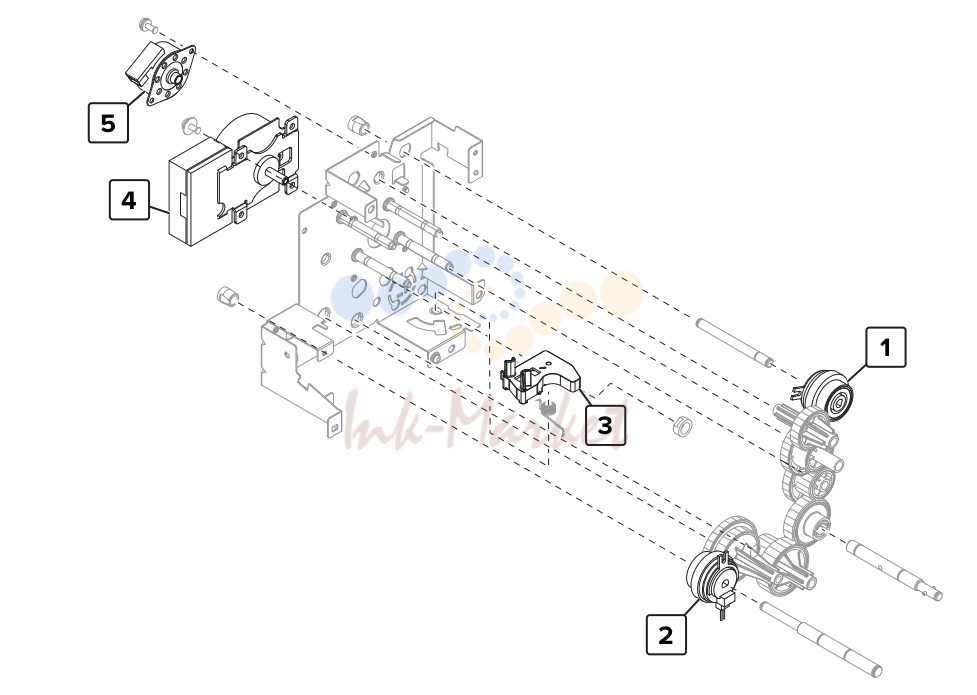

- привод печи 2

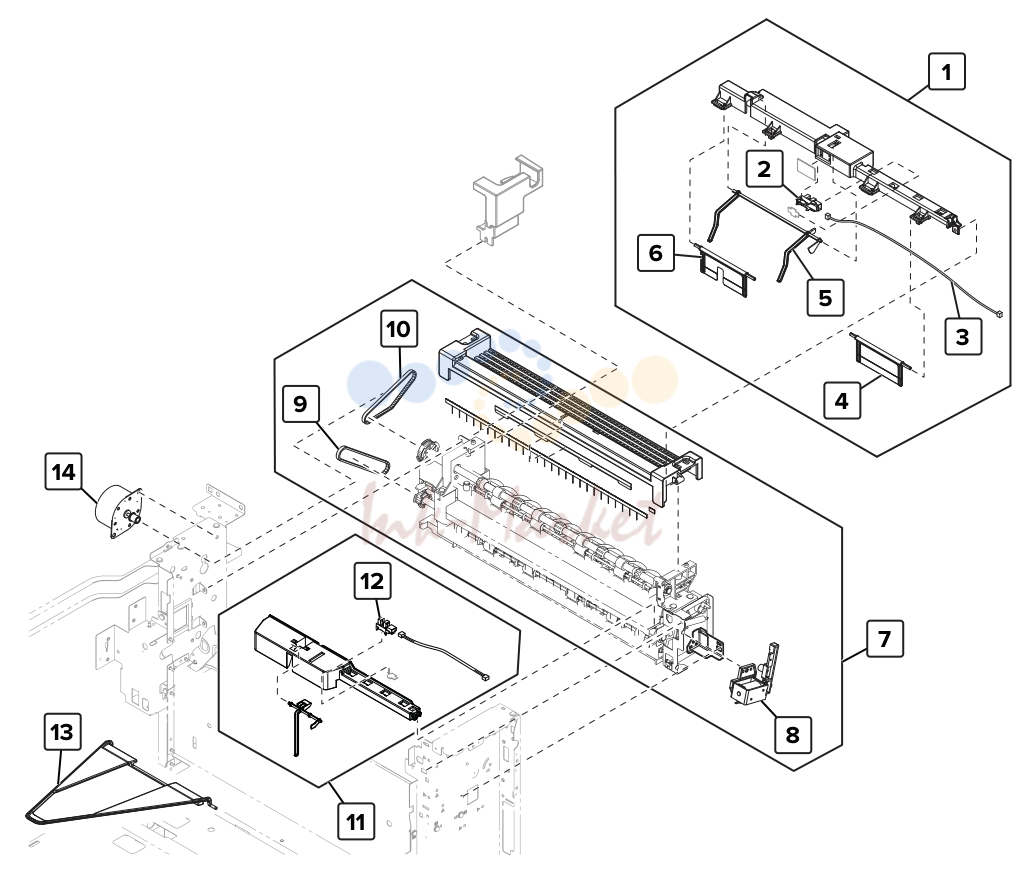

- Exit

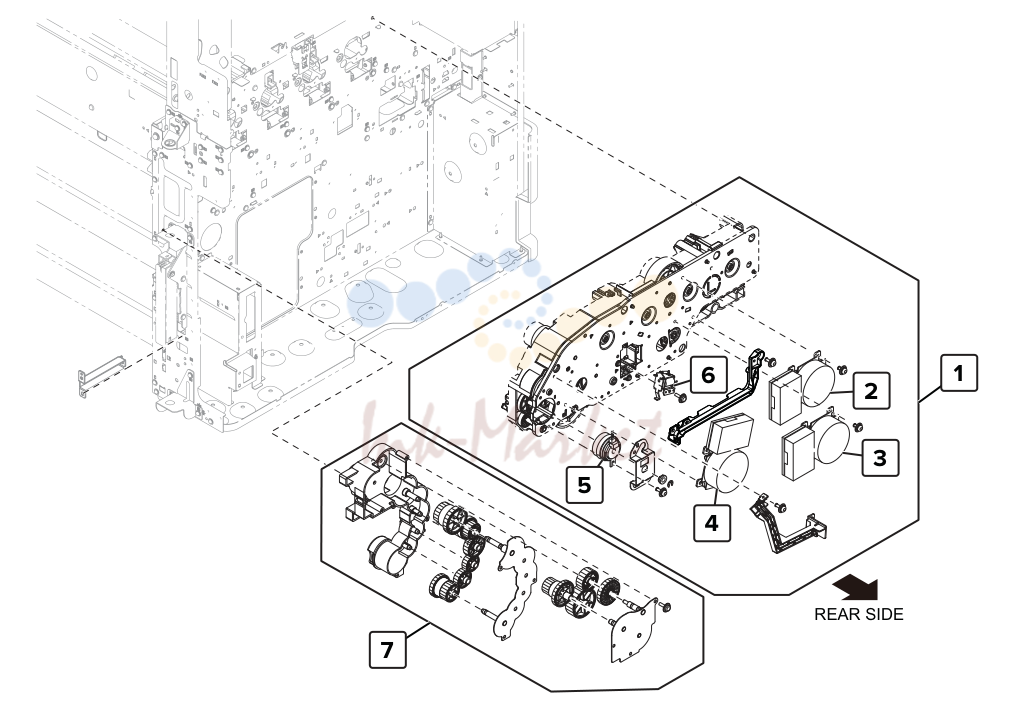

- Main and feed drive

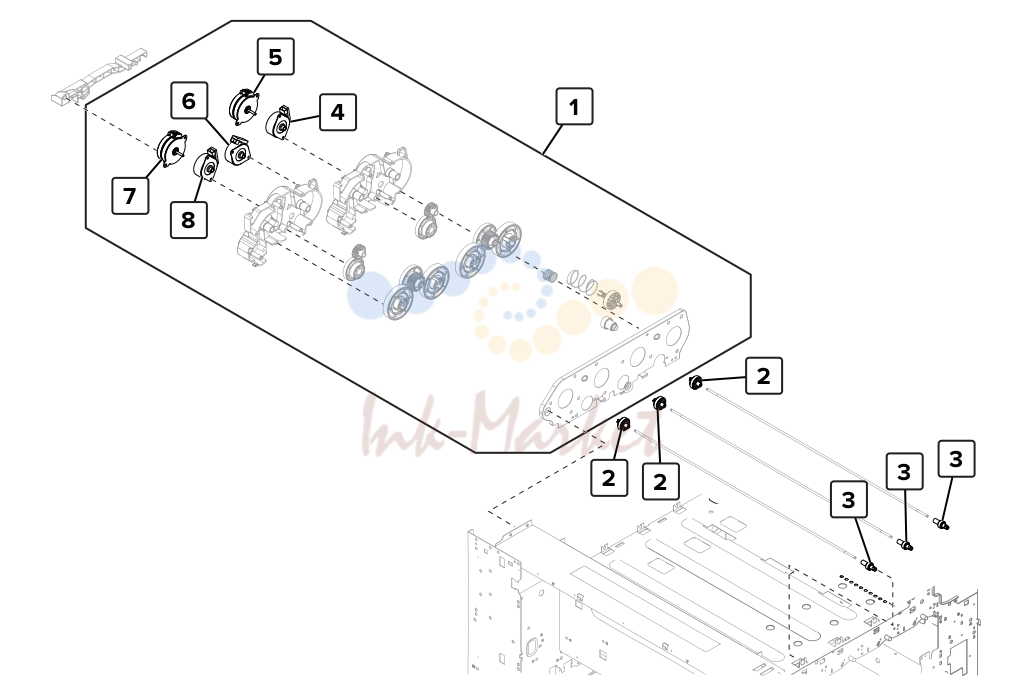

- Toner cartridge drive

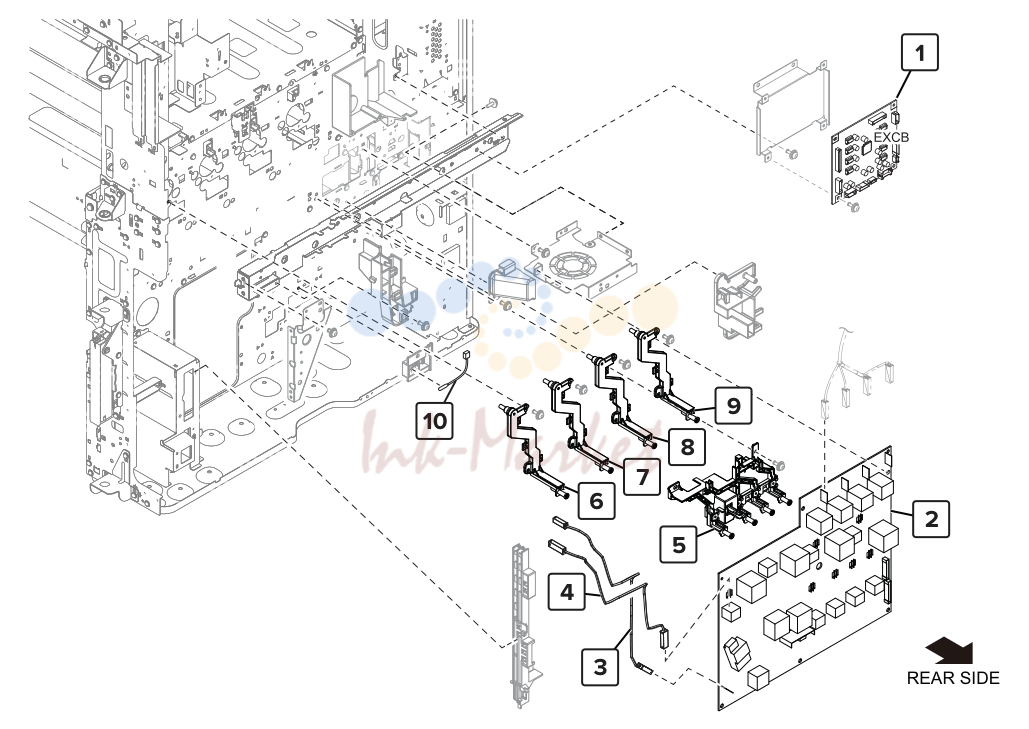

- High voltage

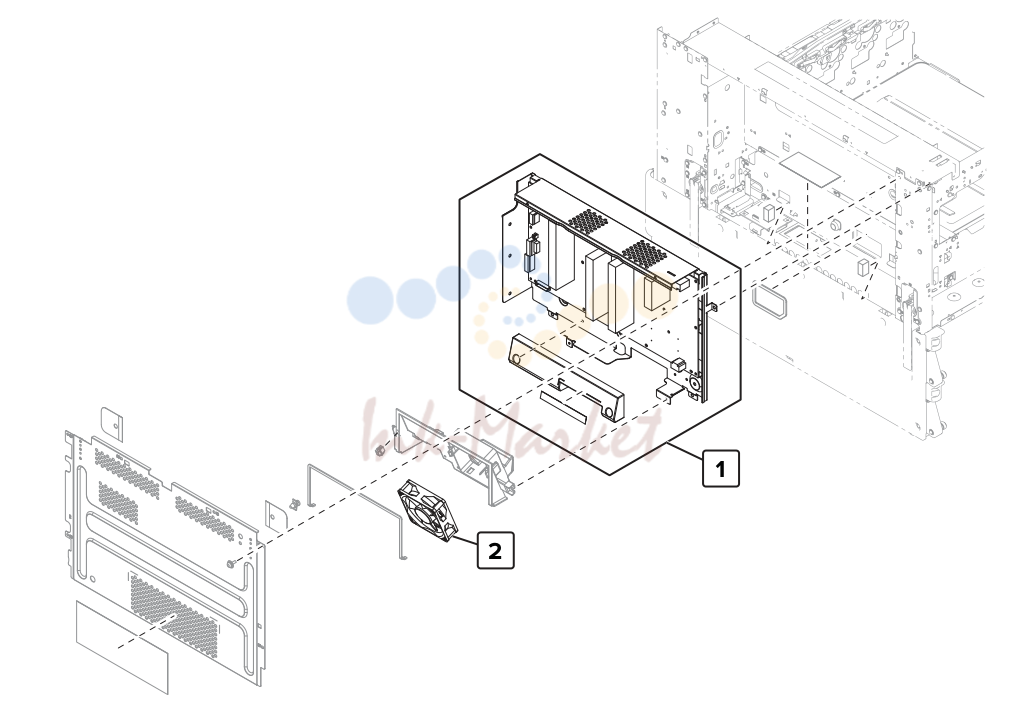

- Main power supply

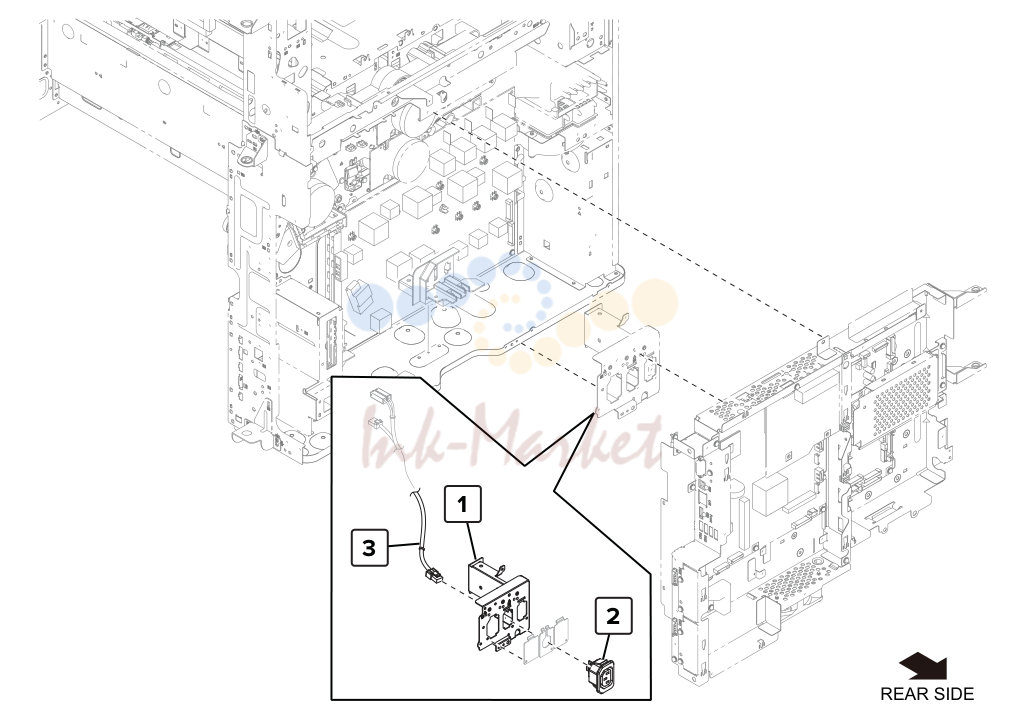

- Electrical 1

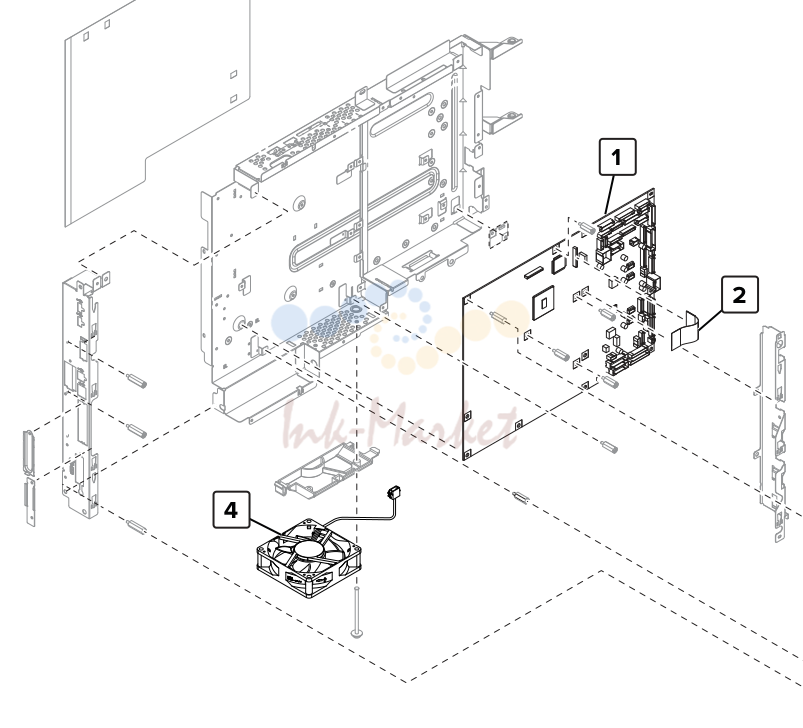

- Electrical 2

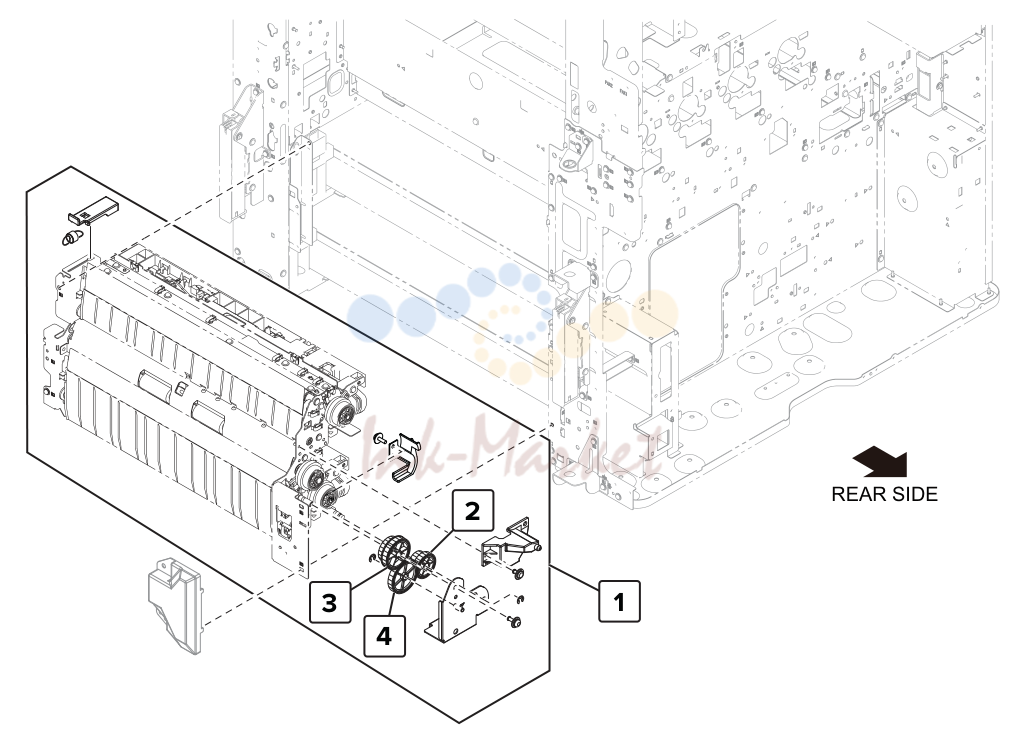

- лоток 1 and tray 2 transport
- лоток 1 feed

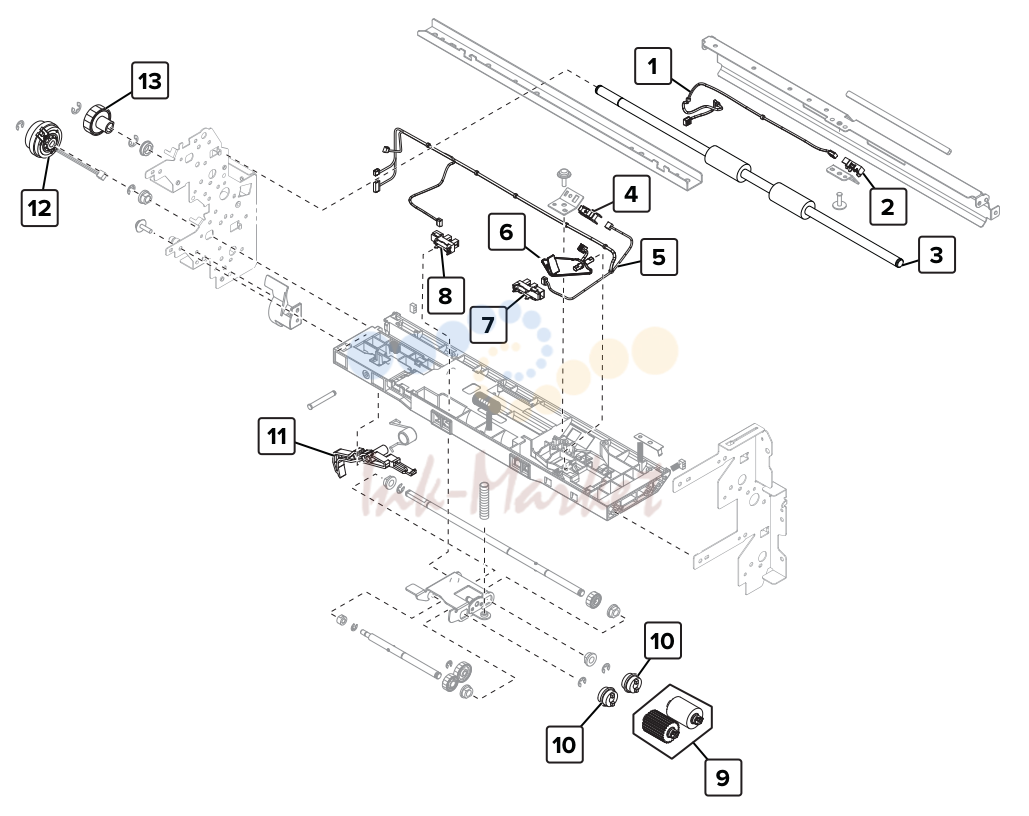

- лоток 2 feed

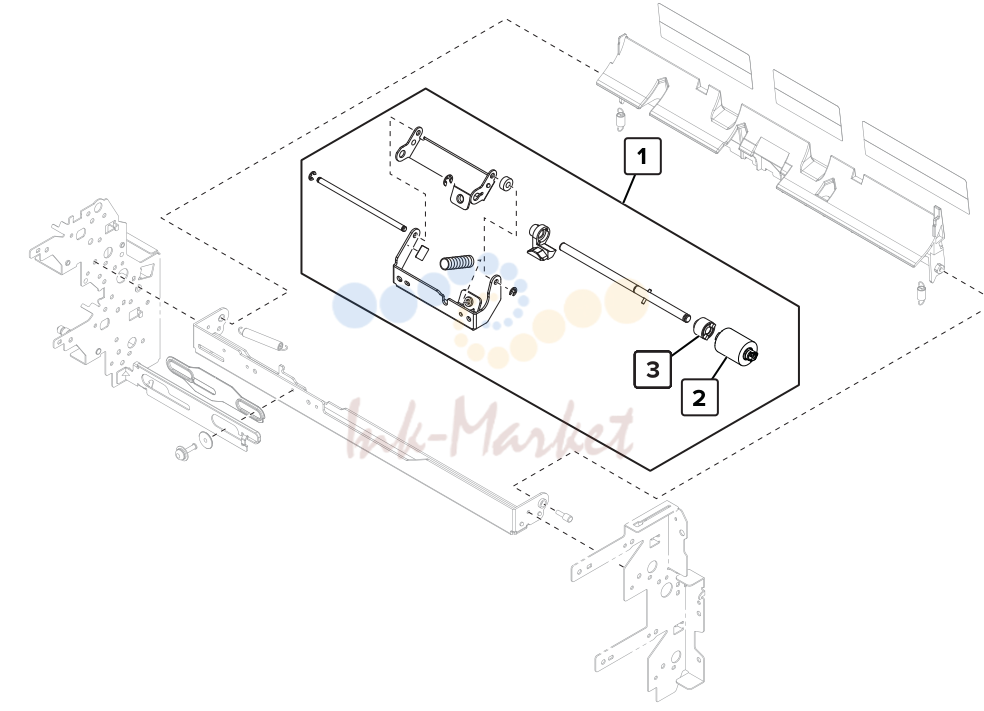

- лоток 1 separator

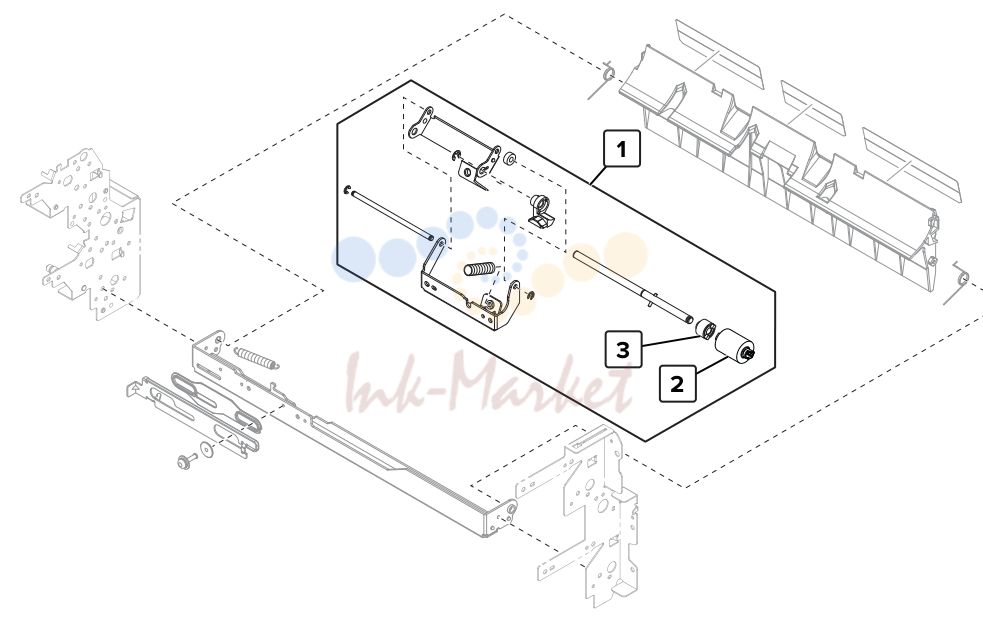

- лоток 2 separator

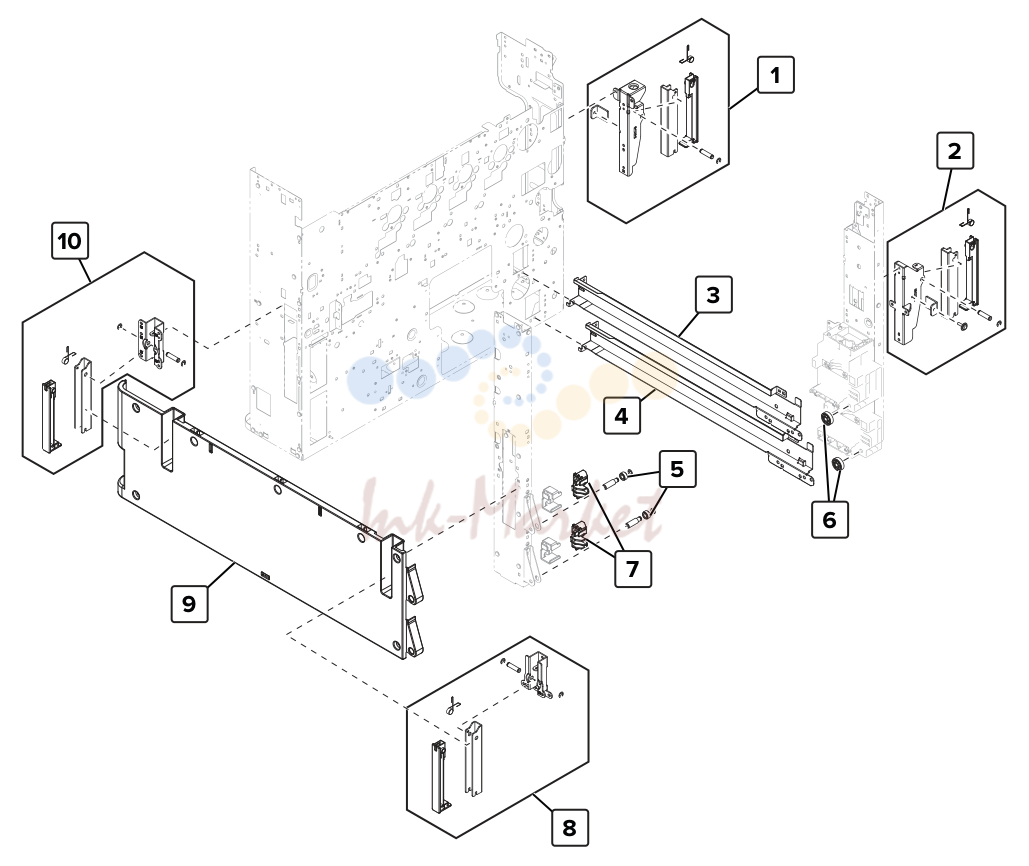

- лоток rail

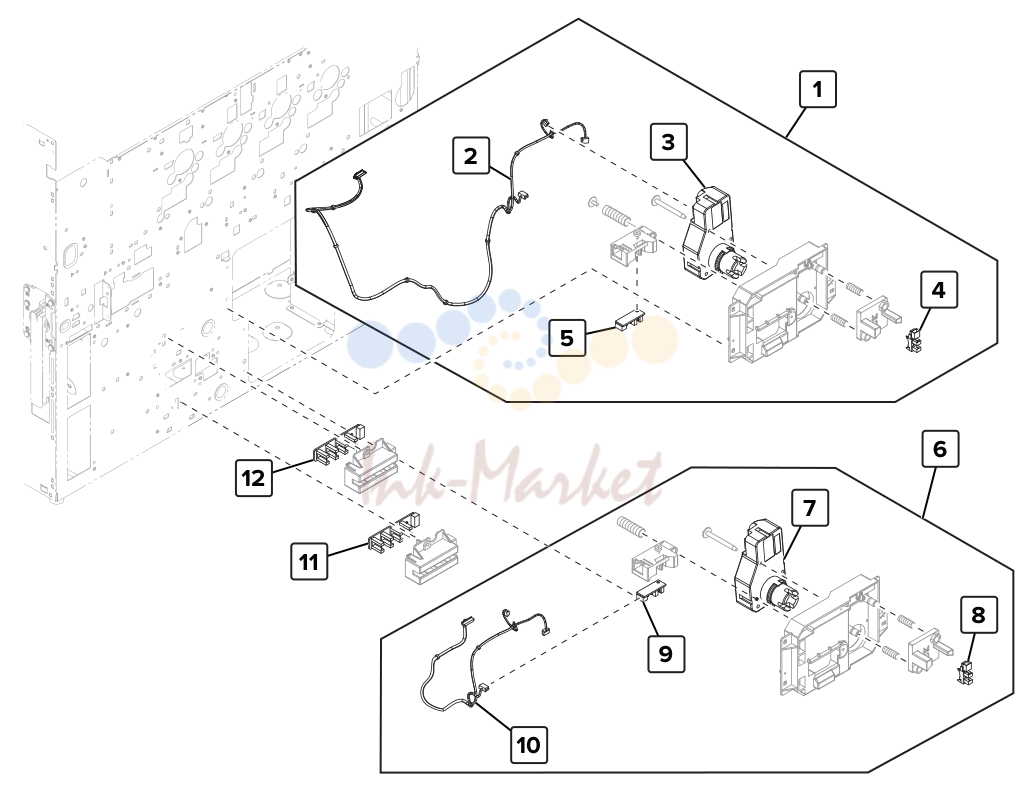

- лоток paper detection

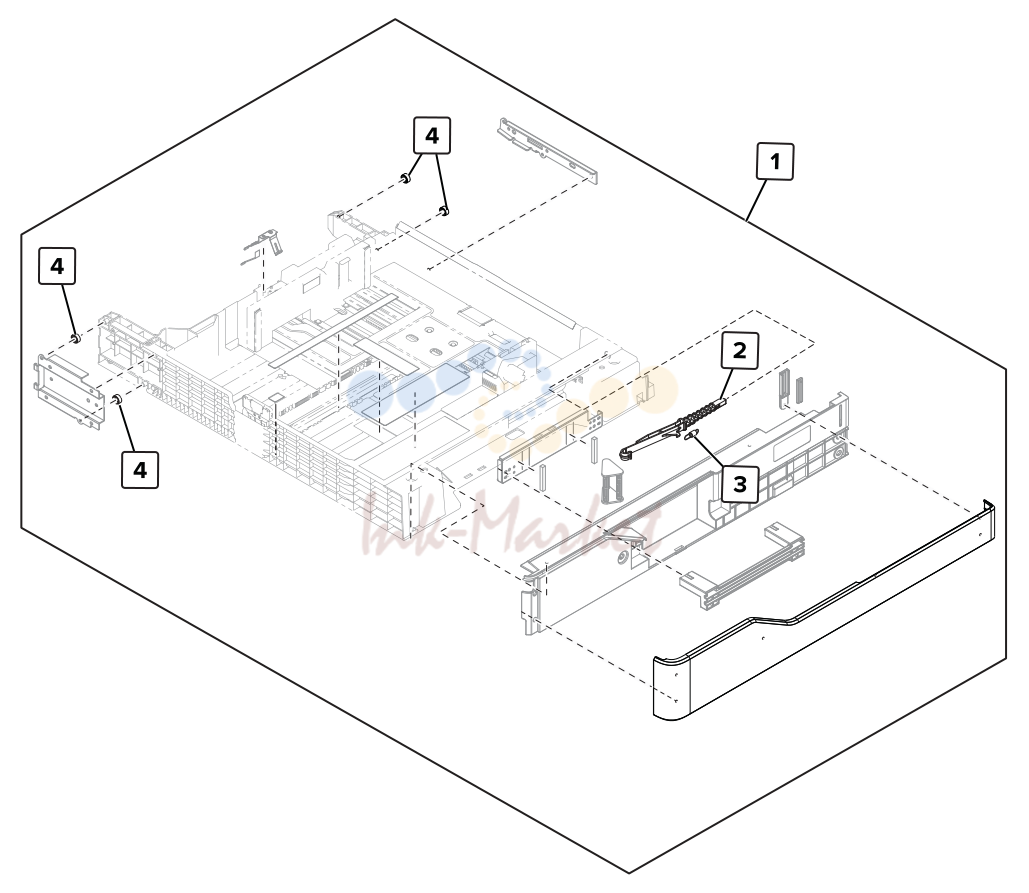

- 500-sheet tray—лоток 1
- 500-sheet tray—лоток 2

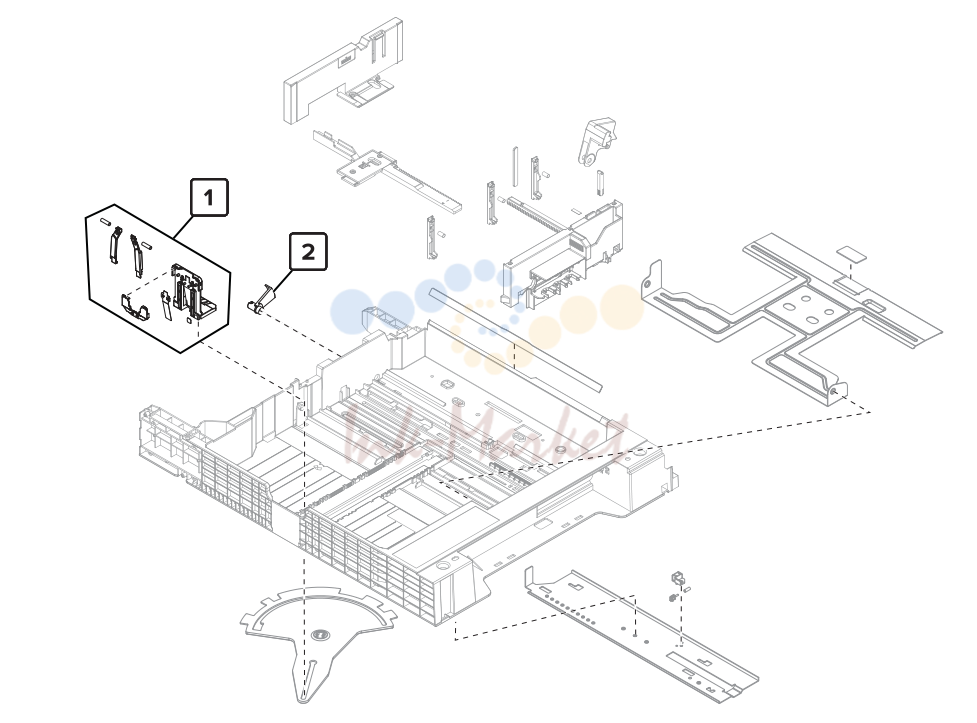

- 500-sheet tray—лоток 1 or tray 2

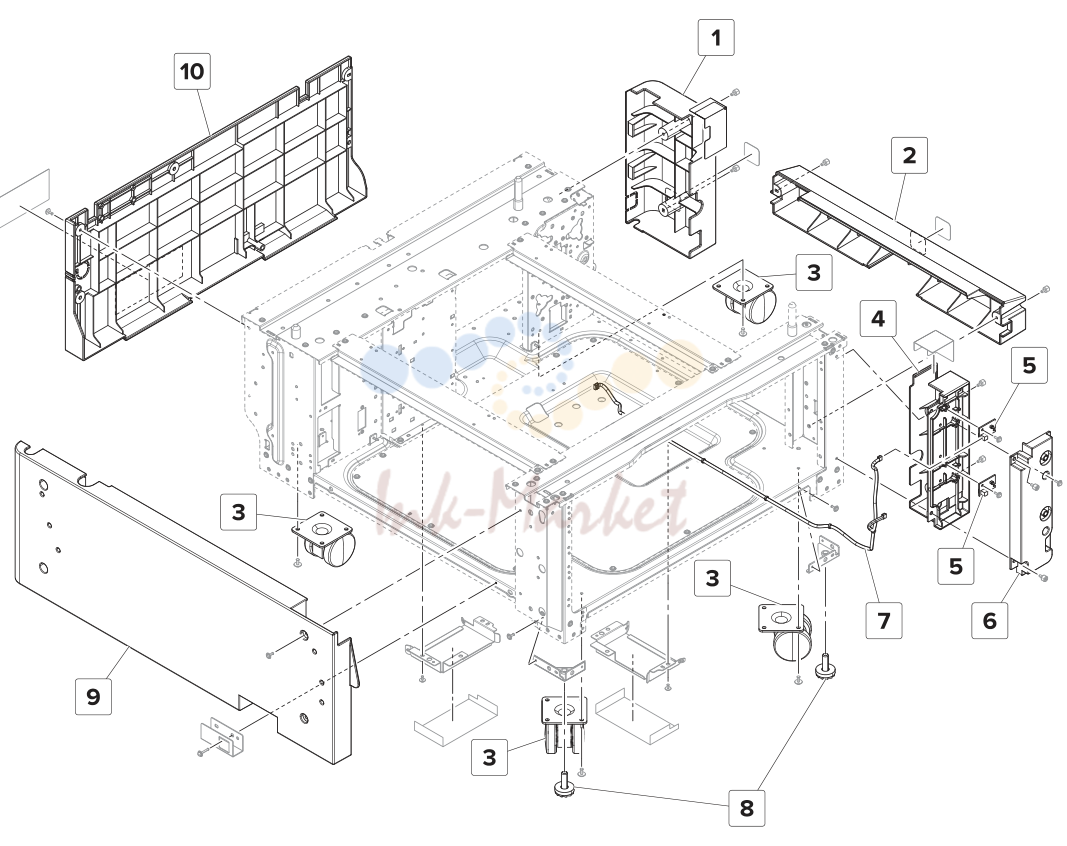

- 2 x 500‑sheet tray—крышки

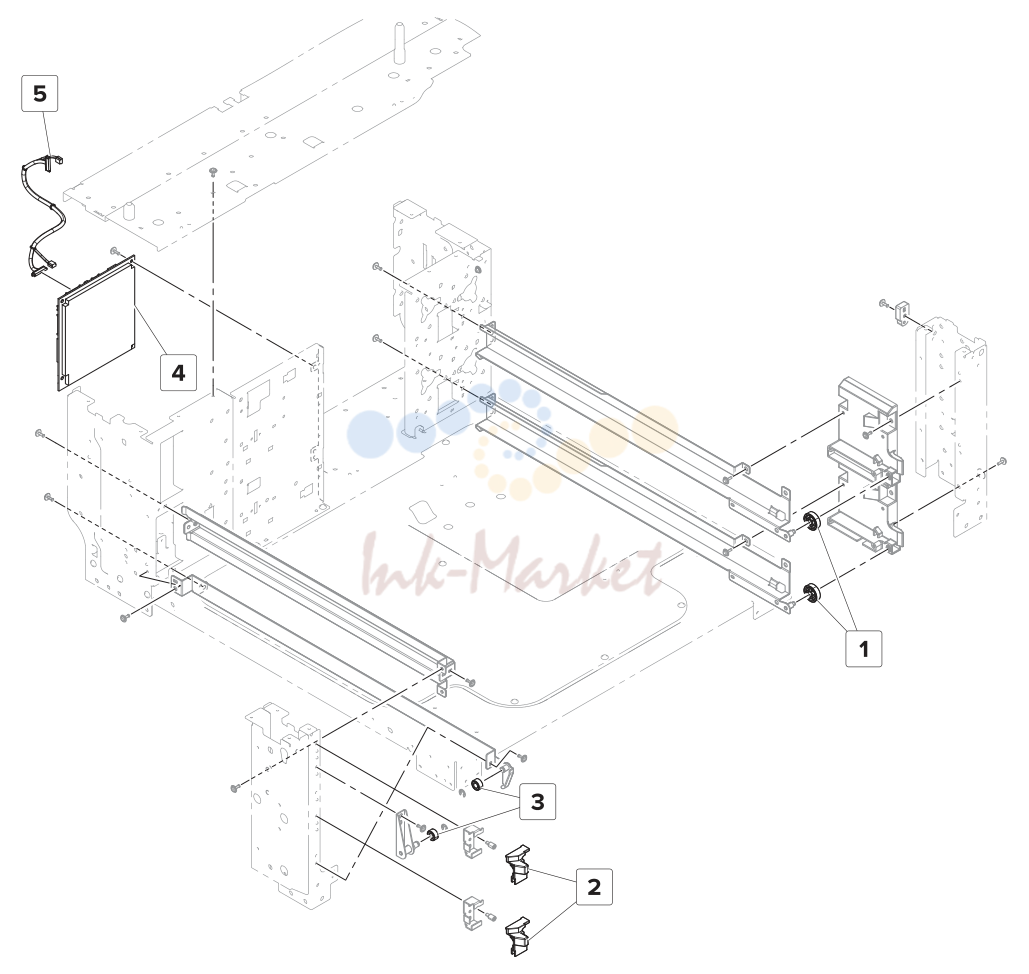

- 2 x 500‑sheet tray—рама

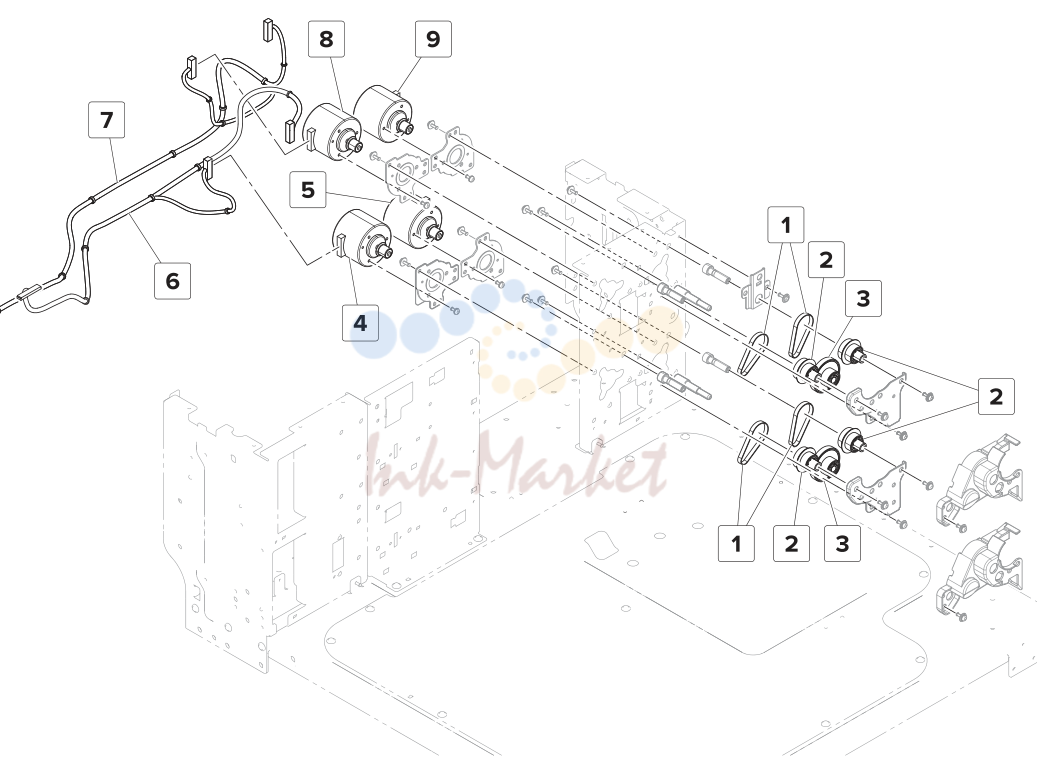

- 2 x 500‑sheet tray—подача бумаги
- 2 x 500‑sheet tray—Paper size detection

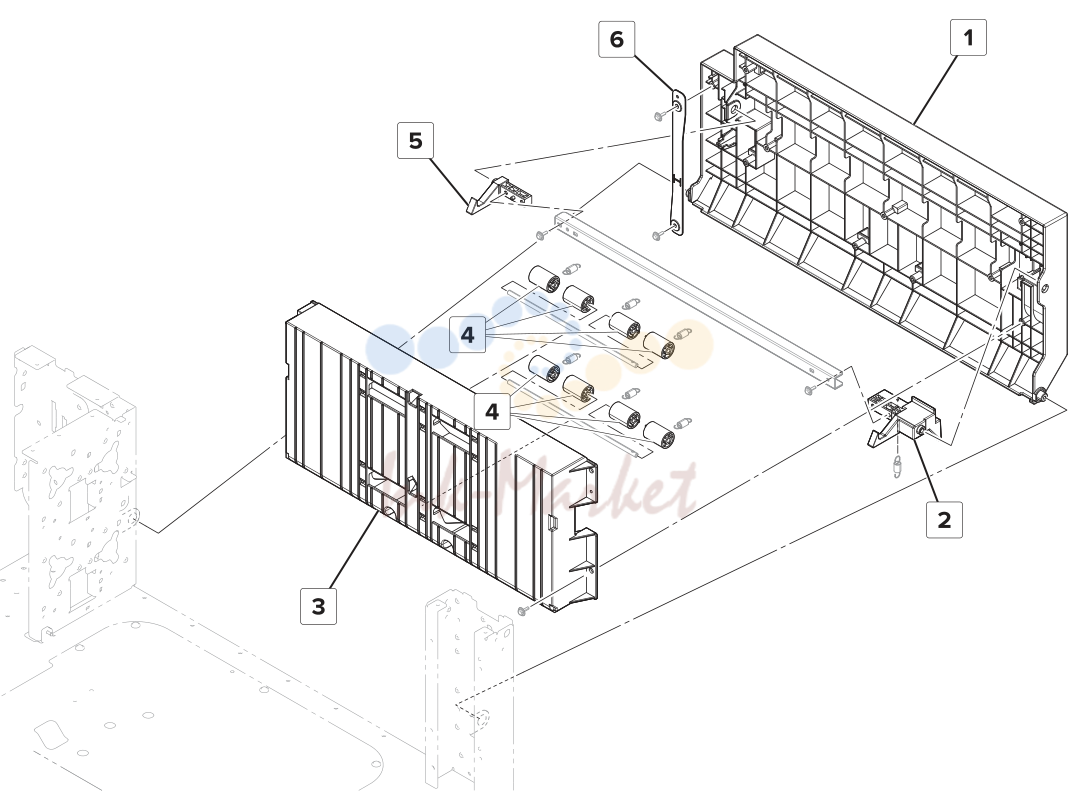

- 2 x 500‑sheet tray—Paper transport
- 2 x 500‑sheet tray—Paper pick 1
- 2 x 500‑sheet tray—Paper pick 2
- 2 x 500‑sheet tray—Paper pick 3
- 2 x 500‑sheet tray—лоток 3
- 2 x 500‑sheet tray—лоток 4
- 2 x 500‑sheet tray—лоток 3 and tray 4 frame
- 2500‑sheet tray—крышки
- 2500‑sheet tray—рама
- 2500‑sheet tray—подача бумаги
- 2500‑sheet tray—Paper transport
- 2500‑sheet tray—Paper pick 1
- 2500‑sheet tray—Paper pick 2
- 2500‑sheet tray—Paper pick 3
- 2500‑sheet tray—лоток insert 1
- 2500‑sheet tray—лоток insert 2
- 2500‑sheet tray—лоток insert 3
- 2500‑sheet tray—лоток insert 4
- 3000‑sheet tray—крышки
- 3000‑sheet tray—рама 1
- 3000‑sheet tray—рама 2
- 3000‑sheet tray—Elevator front section
- 3000‑sheet tray—Elevator rear section
- 3000‑sheet tray—подача бумаги 1
- 3000‑sheet tray—подача бумаги 2
- 3000‑sheet tray—Paper transport
- 3000‑sheet tray—привод section
- 3000‑sheet tray—Wiring
- Miscellaneous

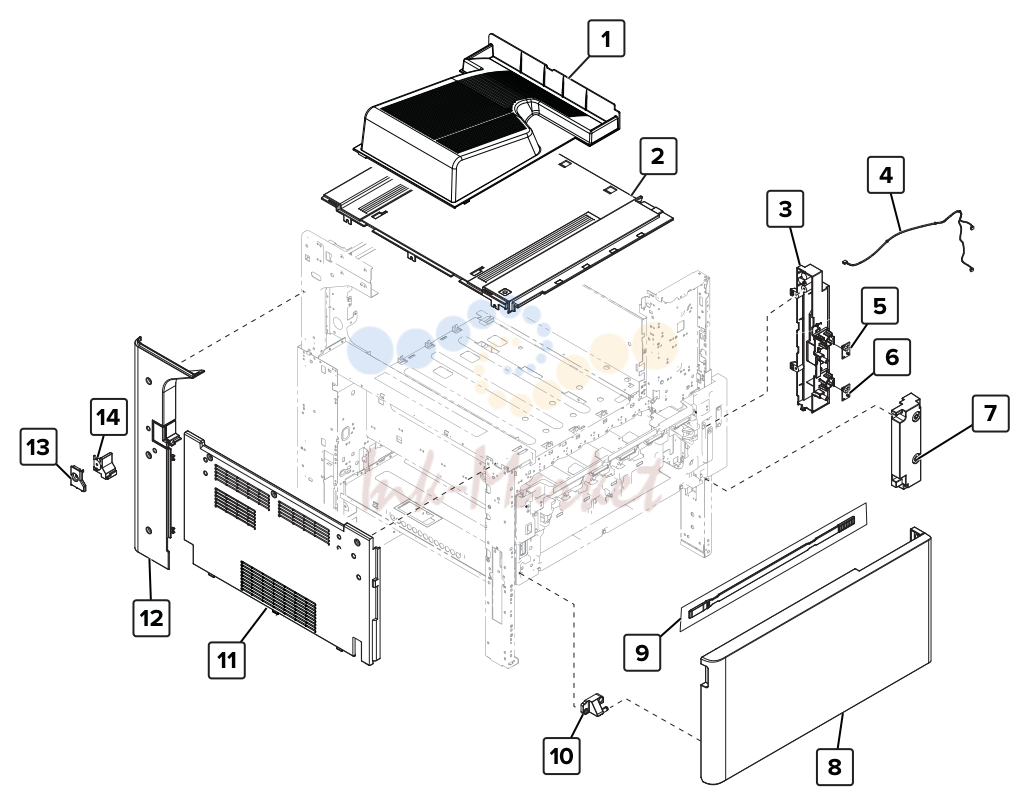

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1942 запросить цену → | Standard bin “Standard bin removal” on page 596 |
| 2 | 41X1414 запросить цену → | Standard bin base “Standard bin base removal” on page 596 |
| 3 | 40X9758 запросить цену → | лоток empty board “лоток empty board mount removal” on mount page 349 |
| 4 | 40X8901 запросить цену → | лоток empty LED cable “лоток empty LED cable removal” on page 489 |
| 5 | 40X8903 запросить цену → | лоток 1 empty LED “лоток empty LED mount removal” on page 488 |
| 7 | 41X1416 запросить цену → | лоток empty LED cover “лоток empty LED cover removal” on page 487 |
| 8 | 41X1565 запросить цену → | передний door “передний door removal” on page 457 |
| 9 | 41X2004 запросить цену → | Printhead wiper “передний door removal” on page 457 |
| 10 | 40X9761 запросить цену → | Bottom front door hinge -- |
| 11 | 41X1793 запросить цену → | левая крышка “левая крышка removal” on page 331 |
| 12 | 40X8899 запросить цену → | задний left cover “задний left cover removal” on page |
| 13 | 41X1944 запросить цену → | Top left corner cover 1 “Top corner cover removal” on page 597 |
| 14 | 41X1943 запросить цену → | Top left corner cover 2 “Top corner cover removal” on page 597 |

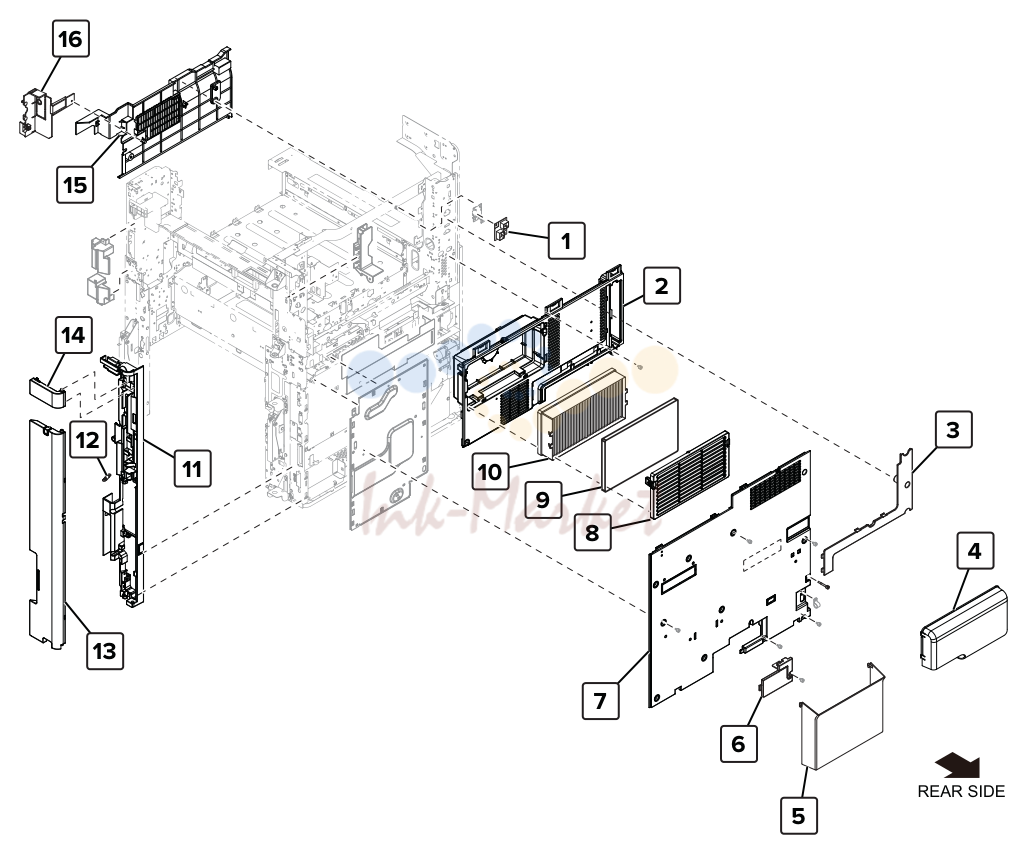

крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1827 запросить цену → | Power supply interface -- board |
| 2 | 41X1794 запросить цену → | верхний rear cover “верхний rear cover removal” on page 524 |
| 3 | 40X9762 запросить цену → | Scanner interface cable “Scanner interface cable cover cover removal” on page 524 |
| 4 | 41X1837 запросить цену → | Air deflector hood “Air deflector hood removal” on page 522 |
| 5 | 41X1927 запросить цену → | Document holder -- |
| 6 | 41X1926 запросить цену → | Option interface cable “Option interface cable cover cover removal” on page 527 |
| 7 | 41X1795 запросить цену → | нижний rear cover “нижний rear cover removal” on page 526 |
| 8 | 41X1796 запросить цену → | печь exhaust grill “печь exhaust grill removal” on page 523 |
| 9 | 41X2029 запросить цену → | Odor filter -- |
| 10 | 41X1797 запросить цену → | печь exhaust filter “печь exhaust filter removal” on page 523 |
| 11 | 41X1425 запросить цену → | Port mount “Port mount removal” on page 353 |
| 12 | 41X1824 запросить цену → | Port mount cover spring -- |
| 13 | 41X1426 запросить цену → | Port access door “Port access door removal” on page 348 |
| 14 | 41X1798 запросить цену → | Port access door “Port access door removal” on extension page 348 |
| 15 | 41X1825 запросить цену → | Bin side cover “Bin side cover removal” on page |
| 16 | 41X1429 запросить цену → | правый bin side cover “правый bin side cover removal” on page 597 |

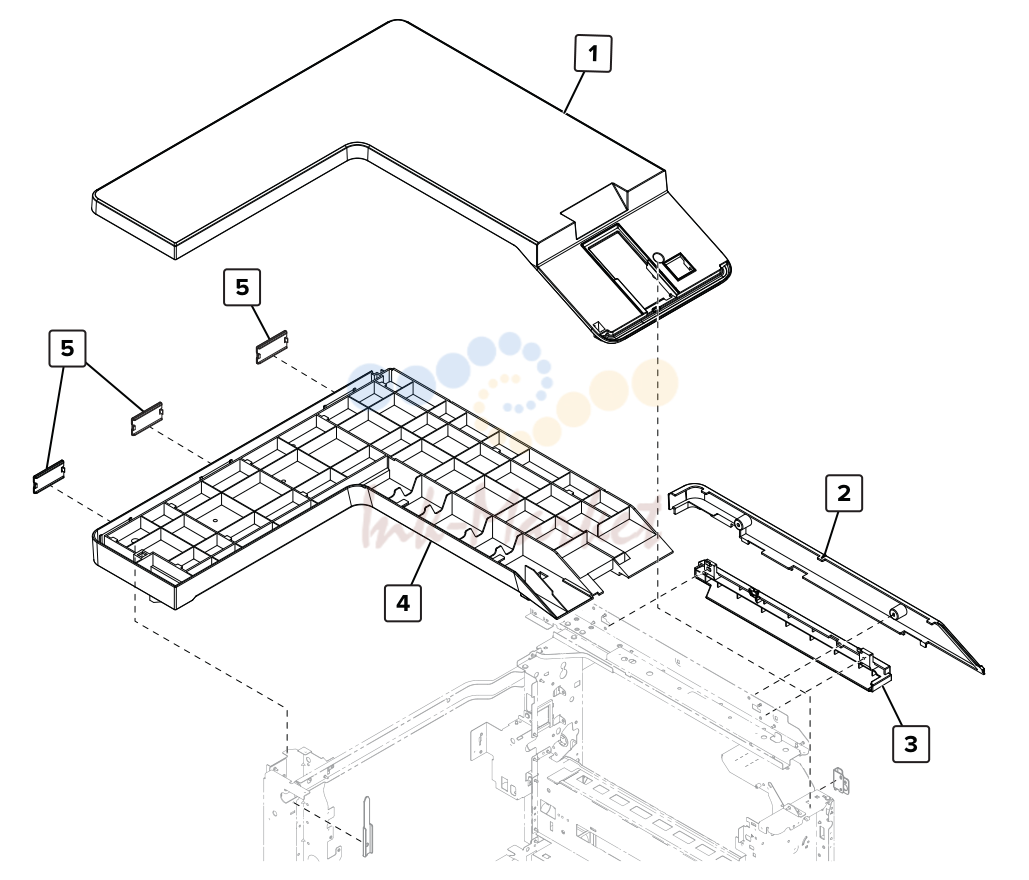

крышки 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1949 запросить цену → | верхняя крышка “верхняя крышка removal” on page 592 |
| 2 | 41X1950 запросить цену → | Top right cover “Top right cover removal” on page 354 |
| 3 | 41X1840 запросить цену → | Top right edge cover “Top right edge cover removal” on page 354 |
| 4 | 41X1951 запросить цену → | верхняя крышка support “верхняя крышка support base removal” on base page 594 |
| 5 | 41X1952 запросить цену → | Latch cover “Latch covers removal” on page 522 |
Inner covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8915 запросить цену → | Waste toner bottle “Waste toner bottle latch removal” on latch page 500 |
| 2 | 41X1431 запросить цену → | передний inner cover “передний inner cover removal” on page 491 |
| 3 | 40X8919 запросить цену → | нижний front door strap -- |
| 4 | 41X1566 запросить цену → | Waste toner door “Waste toner door mount removal” on mount page 492 |
| 5 | 40X8917 запросить цену → | Main power switch “Main power switch and main power cable removal” on page 507 |
| 6 | 41X1799 запросить цену → | Main power switch “Main power switch and main power cable cable removal” on page 507 |
| 7 | 40X9963 запросить цену → | передний door switch “Door switch removal” on page 510 |
| 8 | 40X9527 запросить цену → | Door switch “Door switch removal” on page 510 |

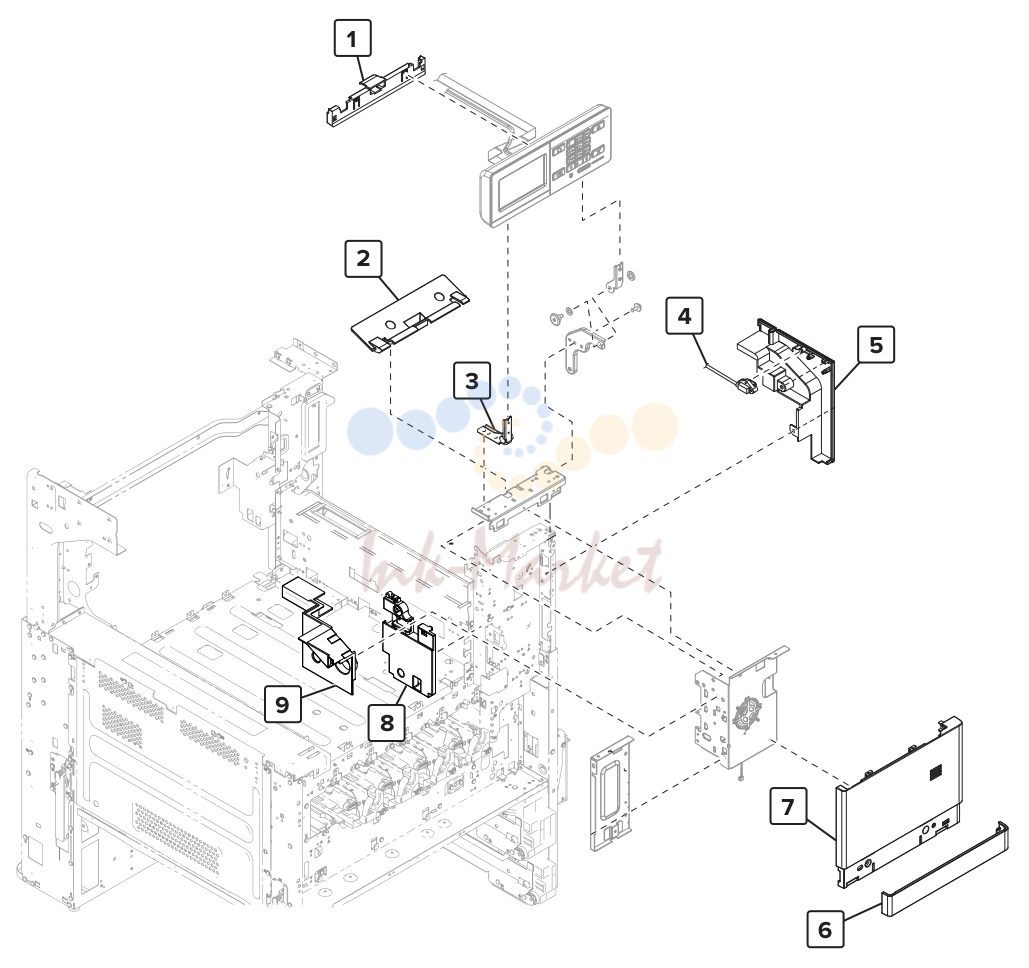

Control panel 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1922 запросить цену → | Control panel cable “Control panel cable guide cover guide cover removal” on page 467 |
| 2 | 41X1921 запросить цену → | Control panel support “Control panel support base removal” base on page 467 |
| 3 | 41X1948 запросить цену → | Control panel hinge “Control panel hinge removal” on page 468 |
| 4 | 41X1923 запросить цену → | USB extension cable -- |
| 5 | 41X1838 запросить цену → | USB port cover “USB port cover removal” on page |
| 6 | 41X1764 запросить цену → | Speaker bottom cover “Speaker bottom cover removal” on page 458 |
| 7 | 41X1763 запросить цену → | Speaker cover “Speaker cover removal” on page |
| 8 | 40X9967 запросить цену → | Control panel cable “Control panel cable guide lower cover guide lower cover removal” on page 470 |
| 9 | 41X1765 запросить цену → | Control panel cable “Control panel cable guide upper guide upper cover cover removal” on page 469 |
| 41X2111 запросить цену → | Speaker “Speaker removal” on page 474 |

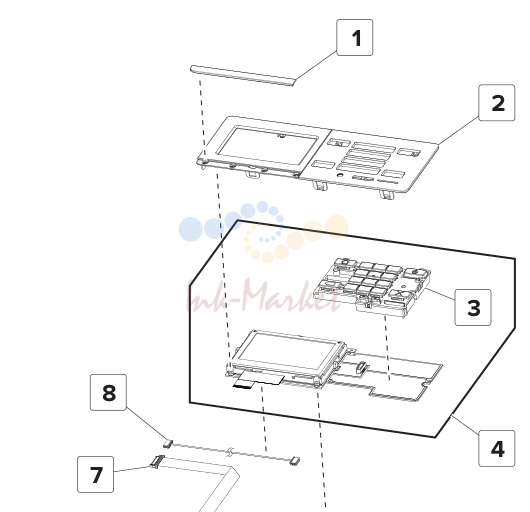

Control panel 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1464 запросить цену → | Model plate, CS921 “Model plate removal” on page |
| 1 | 41X2106 запросить цену → | Model plate, C9235 “Model plate removal” on page |
| 1 | 41X2107 запросить цену → | Model plate, CS927 “Model plate removal” on page |
| 2 | 41X1467 запросить цену → | 4.3 in. control panel front “Control panel front cover removal” cover on page 460 |
| 3 | 41X0191 запросить цену → | 4.3 in. control panel button “Keypad removal” on page 465 kit |
| 4 | 41X0050 запросить цену → | 4.3 in. control panel board “Control panel board removal” on page 461 |
| 5 | 41X1473 запросить цену → | 4.3 in. control panel rear “Control panel support base cover removal” on page 467 |
| 6 | 41X1478 запросить цену → | Headphone jack -- |
| 7 | 41X1483 запросить цену → | 4.3 in. control panel FFC “Control panel FFC removal” on page 461 |
| 8 | 41X1487 запросить цену → | 4.3 in. control panel power -- cable |

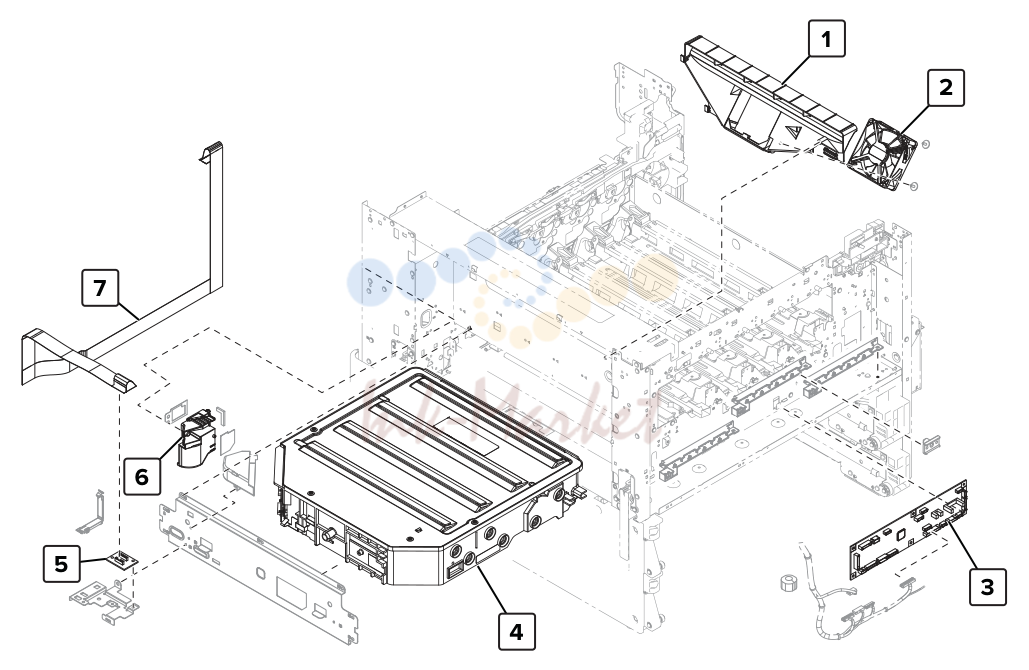

Printhead
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1447 запросить цену → | перенос belt duct “перенос belt fan and duct removal” on page 514 |
| 2 | 40X8945 запросить цену → | перенос belt fan “перенос belt fan and duct removal” on page 514 |
| 3 | 41X1567 запросить цену → | Image controller “Image controller board removal” on board page 492 |
| 4 | 41X1801 запросить цену → | Printhead “Printhead removal” on page 340 |
| 5 | 41X1800 запросить цену → | Printhead relay board “Printhead relay board removal” on page 343 |
| 6 | 41X1415 запросить цену → | Toner filter duct -- |
| 7 | 41X1450 запросить цену → | Printhead FFC “Printhead FFC removal” on page 540 |
Toner supply 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1451 запросить цену → | Toner agitator “Toner agitator removal” on page 511 |
| 2 | 40X8962 запросить цену → | Toner cartridge contact “Toner cartridge contact removal” on page 496 |
| 3 | 41X1619 запросить цену → | Toner cartridge relay -- contact cable |

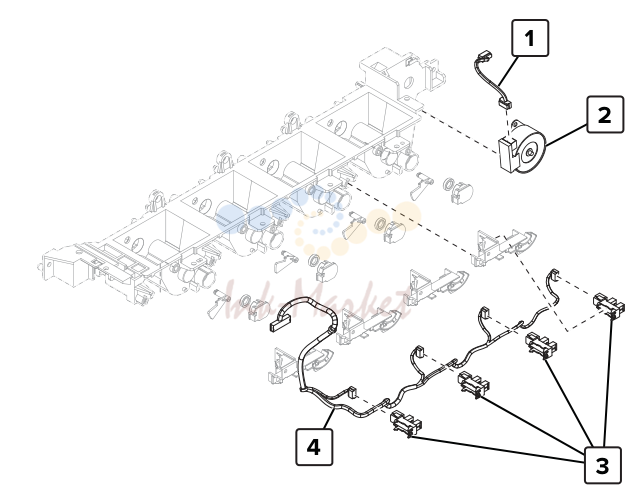

Toner supply 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8957 запросить цену → | Toner supply motor “K toner supply motor cable removal” cable on page 600 |
| 2 | 41X1452 запросить цену → | мотор (K toner supply) “мотор (K toner supply) removal” on page 517 |
| 3 | 41X1391 запросить цену → | датчик (toner empty) “датчик (toner empty) removal” on page 497 |
| 4 | 41X1453 запросить цену → | Toner empty sensor -- cable |

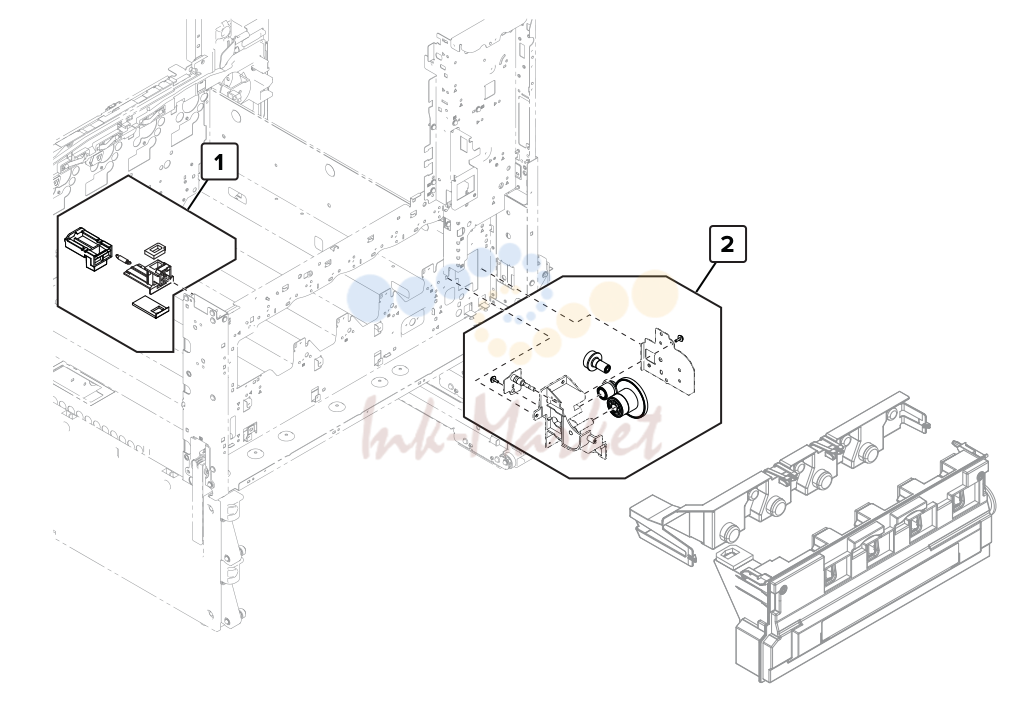

Waste toner
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8959 запросить цену → | Waste toner duct “Waste toner duct removal” on page 521 |
| 2 | 41X1803 запросить цену → | Waste toner drive “Waste toner drive removal” on page 519 |

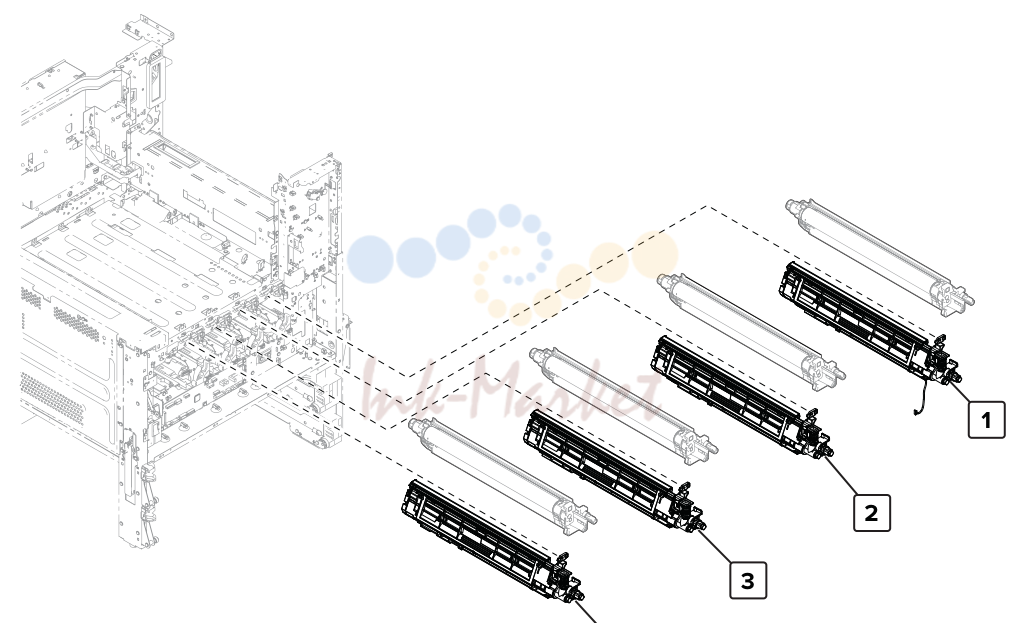

Developer
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1598 ✓ в наличии | Developer unit (K) “Developer unit (K) removal” on page 496 |
| 2 | 41X1595 запросить цену → | Developer unit (C) “Developer unit (C) removal” on page 495 |
| 3 | 41X1596 ✓ в наличии | Developer unit (M) “Developer unit (M) removal” on page 494 |
| 4 | 41X1597 запросить цену → | Developer unit (Y) “Developer unit (Y) removal” on page 493 |
Eraser
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1457 запросить цену → | Erase LED (K) “Erase LED removal” on page 491 |
| 2 | 41X1456 запросить цену → | Erase LED (CMY) “Erase LED removal” on page 491 |

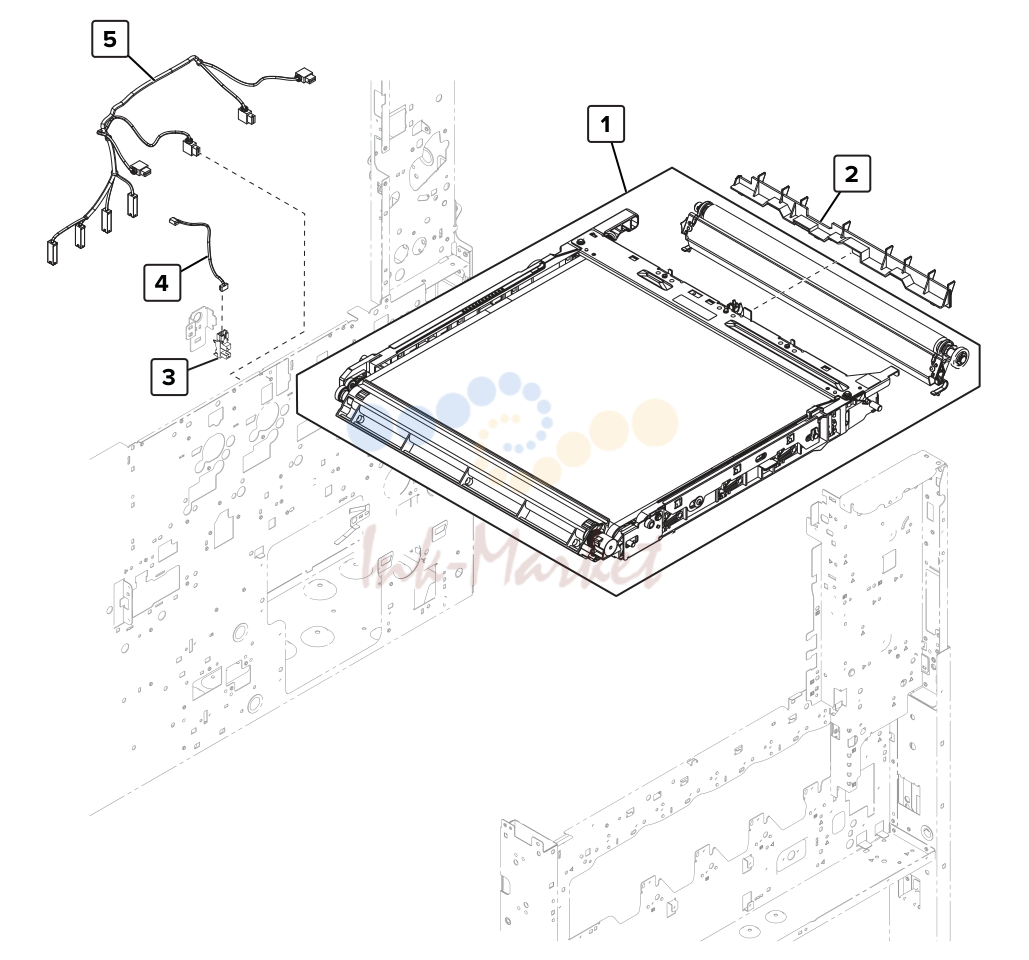

перенос belt
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1459 запросить цену → | перенос belt “перенос belt removal” on page 354 |
| 2 | 40X9979 запросить цену → | перенос belt paper guide “перенос belt removal” on page 354 |
| 3 | 41X1444 запросить цену → | датчик (CMY retract) -- |
| 4 | 41X1461 запросить цену → | First transfer pressure “First transfer pressure sensor cable sensor cable removal” on page 579 |
| 5 | 41X1462 запросить цену → | перенос belt charge “перенос belt charge cable removal” cable on page 580 |

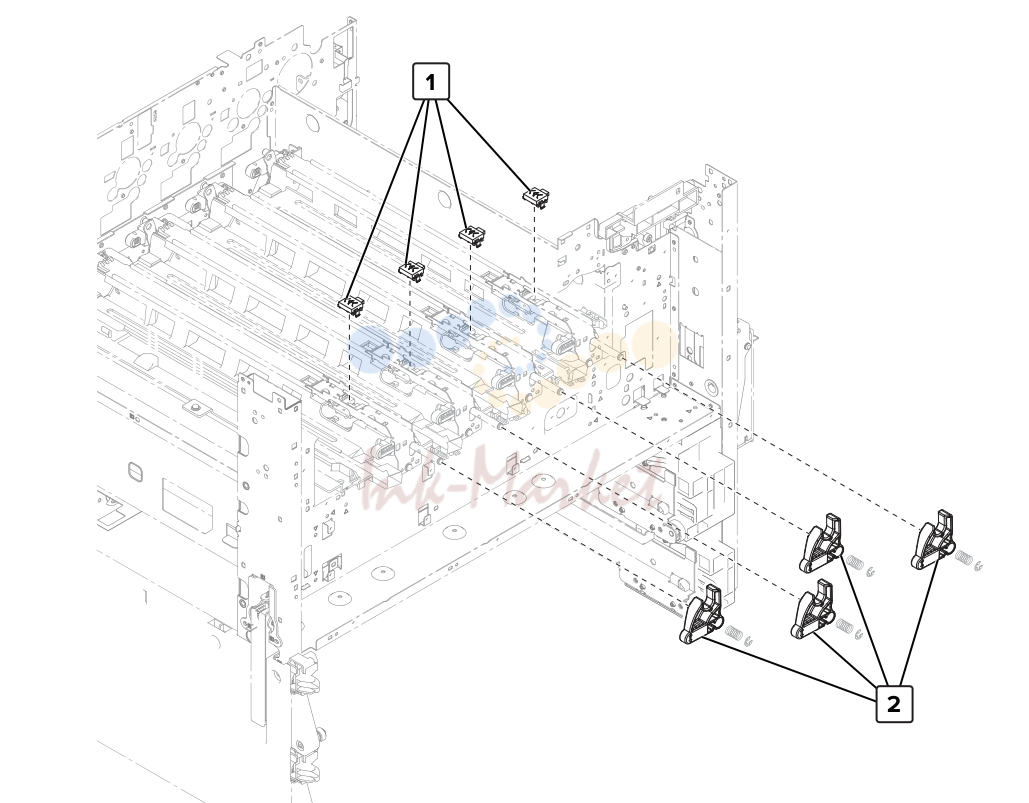

Photoconductor
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8962 запросить цену → | Photoconductor relay “Photoconductor relay contact contact removal” on page 504 |
| 2 | 40X9978 запросить цену → | Photoconductor release “Photoconductor release lever lever removal” on page 499 |

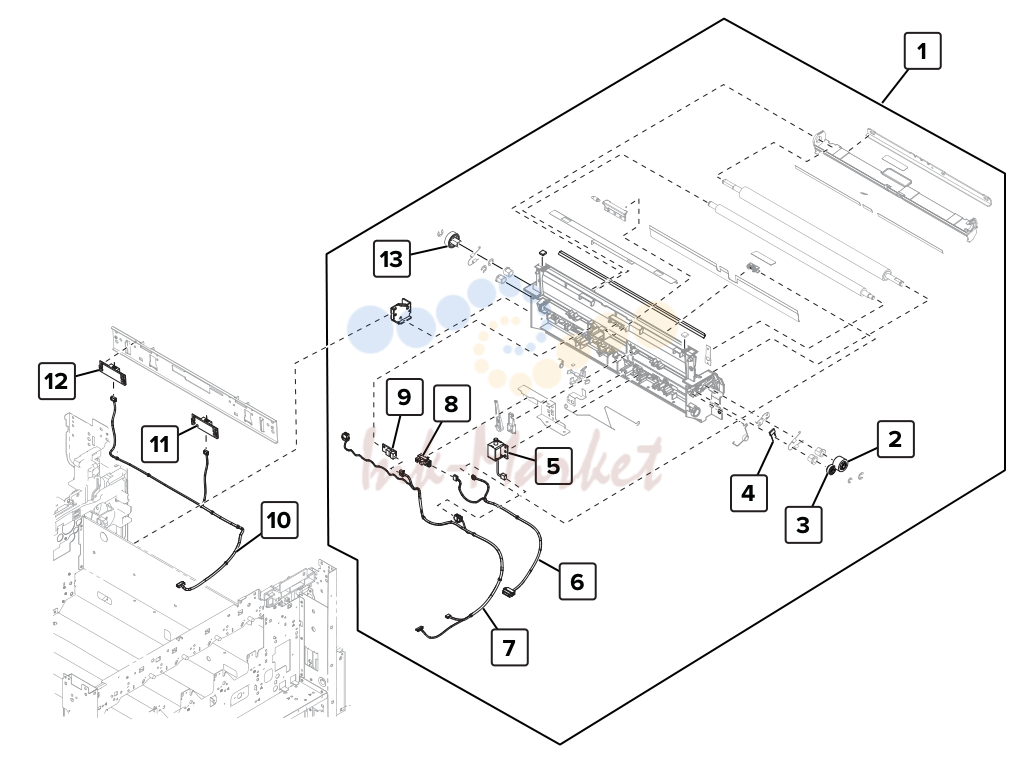

Registration transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1808 запросить цену → | Registration transport “Registration transport в сборе в сборе removal” on page 415 |
| 2 | 40X9706 запросить цену → | Registration primary “Registration primary gear removal” gear on page 420 |
| 3 | 40X9707 запросить цену → | Registration secondary “Registration secondary gear gear removal” on page 421 |
| 4 | 40X9009 запросить цену → | Registration transport “Registration transport resistor resistor removal” on page 432 |
| 5 | 40X8998 запросить цену → | Toner density solenoid “Toner density solenoid removal” on page 418 |
| 6 | 41X1480 запросить цену → | Registration unit sensor “Registration unit sensor cable cable removal” on page 437 |
| 7 | 41X1479 запросить цену → | Humidity sensor cable -- |
| 8 | 41X1391 запросить цену → | датчик (registration) “датчик (registration) removal” on page 419 |
| 9 | 41X1477 запросить цену → | датчик (registration “датчик (registration humidity) humidity) removal” on page 417 |
| 10 | 41X1482 запросить цену → | Toner density sensor “Toner density sensor cable removal” cable on page 442 |
| 11 | 41X1476 запросить цену → | датчик (front toner “датчик (front toner density) removal” density) on page 439 |
| 12 | 40X8999 запросить цену → | датчик (rear toner “датчик (rear toner density) removal” density) on page 441 |
| 13 | 41X1806 запросить цену → | Registration clutch “Registration clutch removal” on page 432 |

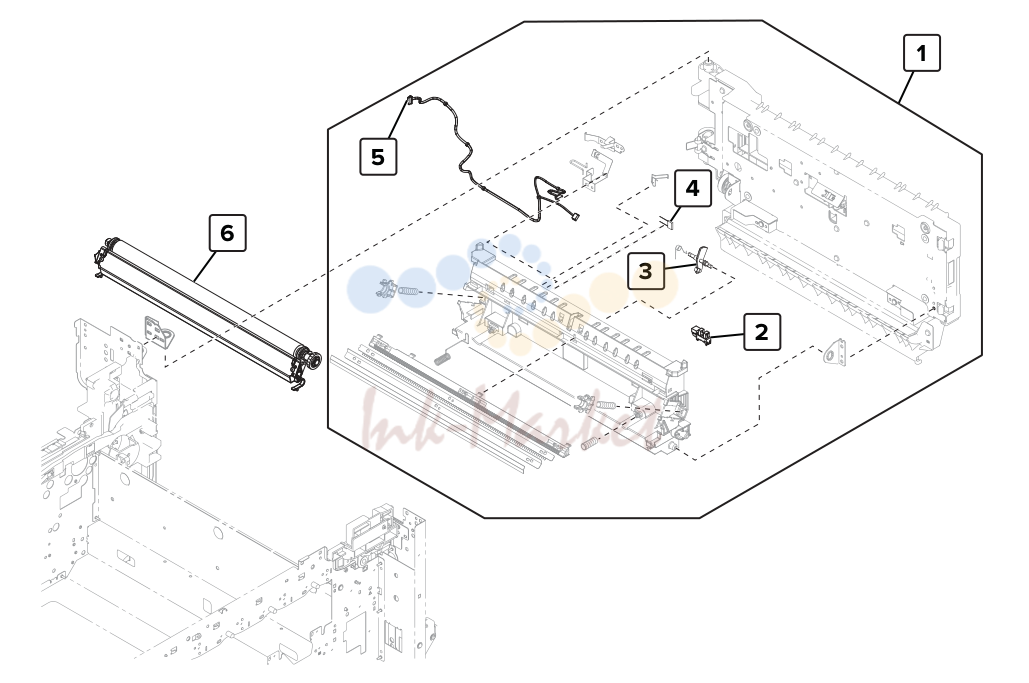

перенос
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1809 запросить цену → | Registration unit “Registration unit в сборе removal” в сборе on page 423 |
| 2 | 41X1391 запросить цену → | датчик (fusing speed) “датчик (fusing speed) removal” on page 426 |
| 3 | 41X1816 запросить цену → | Fusing speed sensor “Fusing speed sensor actuator actuator removal” on page 426 |
| 4 | 40X9009 запросить цену → | Registration unit “Registration unit resistor removal” on resistor page 436 |
| 5 | 40X9990 запросить цену → | Fusing speed sensor -- cable |
| 6 | 41X1484 запросить цену → | перенос roller “перенос roller removal” on page |

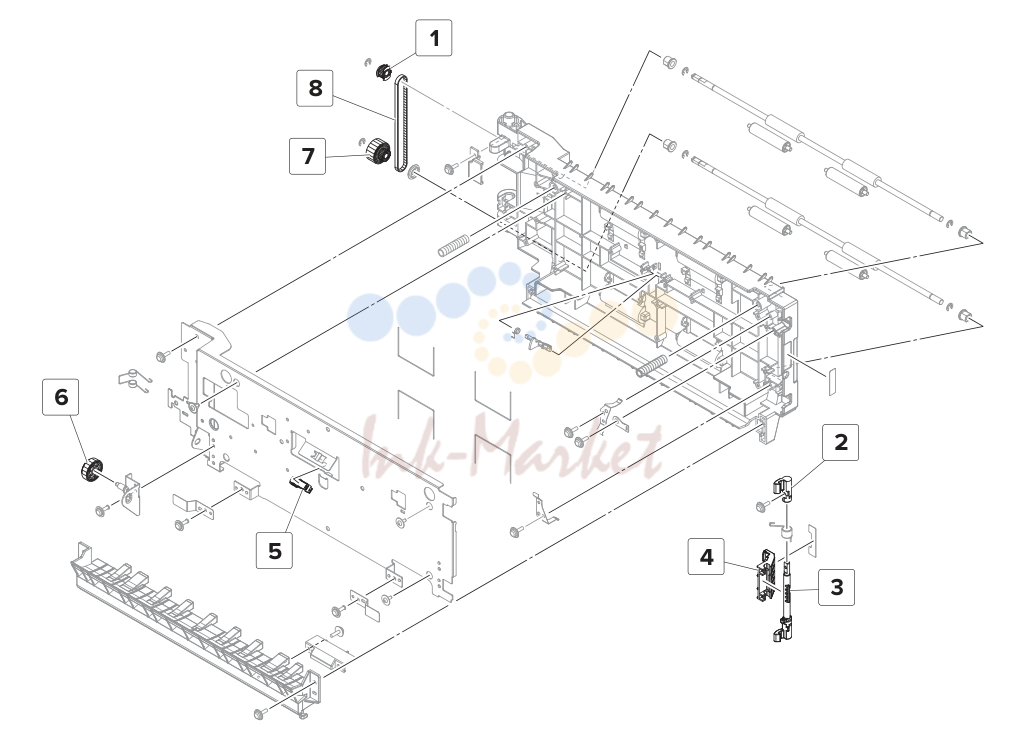

Registration unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9012 запросить цену → | Registration unit gear “Registration unit gear removal” on page 433 |
| 2 | 40X9992 запросить цену → | Registration unit lock “Registration unit handle removal” on page 438 |
| 3 | 40X9993 запросить цену → | Registration unit lock “Registration unit handle removal” on shaft page 438 |
| 4 | 40X9994 запросить цену → | Registration unit “Registration unit handle removal” on handle page 438 |
| 5 | 41X1391 запросить цену → | датчик (duplex pass “датчик (duplex pass through 2) through 2) removal” on page 427 |
| 6 | 40X9710 запросить цену → | нижний registration “нижний registration gear removal” on gear page 431 |
| 7 | 40X9991 запросить цену → | Registration drive gear “Registration drive gear removal” on page 429 |
| 8 | 40X9013 запросить цену → | Registration drive belt “Registration drive belt removal” on page 428 |
правый door transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9019 запросить цену → | правый door upper lock “правый door lock removal” on page 374 |
| 2 | 40X9020 запросить цену → | правый door switch “правый door lock removal” on actuator page 374 |
| 3 | 41X1488 запросить цену → | правый door release “правый door lock removal” on handle page 374 |
| 4 | 40X9712 запросить цену → | правый door middle lock “правый door lock removal” on page 374 |
| 5 | 40X9715 запросить цену → | правый door lock support “правый door lock removal” on page 374 |
| 6 | 40X8973 запросить цену → | лоток 2 transport guide -- rollers |
| 7 | 40X9713 запросить цену → | правый door lower lock “правый door lock removal” on page 374 |
| 8 | 41X1772 запросить цену → | MPF separator access “MPF separator access cover cover removal” on page 404 |
| 9 | 40X9527 запросить цену → | правый door switch “правый door switch removal” on page 478 |
| 10 | 41X1576 запросить цену → | лоток 2 transport guide “лоток 2 transport guide removal” on page 375 |
MPF 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1490 запросить цену → | MPF “MPF removal” on page 376 |
| 2 | 40X9716 запросить цену → | MPF lift plate sensor “MPF lift plate sensor cable removal” cable on page 411 |
| 3 | 40X9996 запросить цену → | MPF lift plate cam “MPF lift plate cam removal” on page 399 |
| 4 | 40X9995 под заказ | MPF pick roller “MPF pick roller removal” on page |
| 5 | 40X9022 запросить цену → | MPF separator gear “MPF separator gear removal” on page 406 |
| 6 | 40X9718 запросить цену → | MPF separator idler “MPF separator idler gear removal” on gear page 407 |
| 7 | 40X9719 запросить цену → | MPF feed clutch gear “MPF feed clutch gear removal” on page 397 |
| 8 | 40X9720 запросить цену → | MPF lift plate clutch “MPF lift plate clutch gear removal” on gear page 400 |
| 9 | 41X1391 запросить цену → | датчик (MPF lift plate) “датчик (MPF lift plate) removal” on page 410 |
| 10 | 40X9023 запросить цену → | MPF feed clutch “MPF feed clutch removal” on page 396 |
| 11 | 41X1489 запросить цену → | MPF lift plate solenoid “MPF lift plate solenoid removal” on page 398 |
MPF 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1577 запросить цену → | MPF rear paper guide 2 “MPF rear paper guide 2 removal” on page 391 |
| 2 | 41X1578 запросить цену → | MPF front paper guide “MPF front paper guide 2 removal” on |
| 3 | 41X1492 запросить цену → | MPF rear paper guide “MPF rear paper guide removal” on page 389 |
| 4 | 41X1579 запросить цену → | MPF front paper guide “MPF front paper guide removal” on page 390 |
| 5 | 41X1491 запросить цену → | MPF hinge arm “MPF hinge arm removal” on page |
| 6 | 41X1495 запросить цену → | MPF paper empty flag “MPF paper empty flag removal” on page 381 |
| 7 | 40X9615 под заказ | MPF separator roller “MPF separator roller removal” on page 408 |
| 8 | 41X1391 запросить цену → | датчик (MPF paper “датчик (MPF paper present) removal” present) on page 378 |
| 9 | 41X1493 запросить цену → | MPF paper present “MPF paper present sensor cable sensor cable removal” on page 379 |
MPF 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1498 запросить цену → | MPF paper size sensor “MPF paper size sensor cable cable removal” on page 403 |
| 2 | 41X1391 запросить цену → | Sensors (MPF paper “Sensors (MPF paper length) removal” length) on page 385 |
| 3 | 40X9026 запросить цену → | MPF paper length “MPF paper length actuators removal” actuators on page 401 |
| 4 | 41X1580 запросить цену → | MPF paper guide pinion “MPF paper guide pinion gear gear removal” on page 387 |
| 5 | 40X9030 запросить цену → | датчик (MPF paper “датчик (MPF paper width) removal” width) on page 385 |
| 6 | 41X1497 запросить цену → | MPF paper width gear “MPF paper width gear removal” on page 382 |
дуплекс 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1811 запросить цену → | правый door “правый door removal” on page 346 |
| 2 | 41X1932 запросить цену → | Registration unit lock “Registration unit lock and spring removal” on page 435 |
| 3 | 41X1814 запросить цену → | Registration unit “Registration unit lock and spring spring removal” on page 435 |
| 4 | 41X1818 запросить цену → | дуплекс transport “дуплекс transport в сборе removal” в сборе on page 359 |
| 5 | 40X9998 запросить цену → | дуплекс transport jam “дуплекс transport jam removal knob removal knob removal” on page 368 |
| 6 | 41X1815 запросить цену → | дуплекс secondary “дуплекс secondary gear removal” on gear page 361 |
| 7 | 41X1817 запросить цену → | дуплекс primary gear “дуплекс primary gear removal” on page 360 |
| 8 | 41X1819 запросить цену → | мотор (duplex “мотор (duplex transport) removal” on transport) page 372 |
| 9 | 40X9036 запросить цену → | дуплекс transport belt “дуплекс transport belt removal” on page 362 |
| 10 | 40X9012 запросить цену → | дуплекс transport gear “дуплекс transport gear removal” on page 363 |
дуплекс 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9723 запросить цену → | печь exit sensor cable “печь exit sensor cable removal” on page 368 |
| 2 | 41X1391 запросить цену → | датчик (fuser exit) “датчик (fuser exit) removal” on page 365 |
| 3 | 40X9039 ✓ в наличии | печь exit sensor “печь exit sensor actuator removal” actuator on page 365 |
| 4 | 40X9215 запросить цену → | дуплекс redrive diverter “дуплекс redrive diverter gear gear removal” on page 367 |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1822 запросить цену → | Paper exit fan “Paper exit fan removal” on page |
| 2 | 41X1860 запросить цену → | печь, 120 V “печь removal” on page 357 |
| 2 | 41X1861 ✓ в наличии | печь, 220 V “печь removal” on page 357 |
| 2 | 41X2061 запросить цену → | печь, 110 V Taiwan “печь removal” on page 357 |
| 2 | 41X2060 запросить цену → | печь, 100 V Japan “печь removal” on page 357 |
| 3 | 41X1820 запросить цену → | печь power cable “печь power cable removal” on page 508 |
| 4 | 41X1821 запросить цену → | Toner cartridge cooling “Toner cartridge cooling fan removal” fan on page 556 |
привод печи 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9729 запросить цену → | печь knob “печь knob removal” on page 562 |
| 2 | 41X1834 запросить цену → | печь transport primary gear -- |
| 3 | 41X1835 запросить цену → | печь transport secondary -- gear |
| 4 | 40X9730 запросить цену → | печь pressure secondary -- gear |
| 5 | 41X1836 запросить цену → | привод печи gearbox “привод печи gearbox removal” on page 558 |
привод печи 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1535 запросить цену → | Paper exit clutch -- |
| 2 | 41X1839 запросить цену → | CMY retract clutch -- |
| 3 | 41X1536 под заказ | привод печи lever -- |
| 4 | 41X1828 запросить цену → | мотор (fuser) “мотор (fuser) removal” on page 547 |
| 5 | 41X1452 запросить цену → | мотор (fuser pressure) “мотор (fuser pressure) removal” on page 546 |
Exit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1934 запросить цену → | реверс-привод exit guide “реверс-привод exit guide removal” on page 472 |
| 2 | 41X1444 запросить цену → | датчик (redrive exit) “датчик (redrive exit) removal” on page 472 |
| 3 | 40X9644 запросить цену → | реверс-привод exit sensor “реверс-привод exit sensor cable removal” on cable page 473 |
| 4 | 40X9042 запросить цену → | HPT bin paper bail “HPT bin paper bail removal” on page 594 |
| 5 | 40X9714 запросить цену → | реверс-привод exit sensor “реверс-привод exit sensor actuator removal” actuator on page 474 |
| 7 | 41X1826 запросить цену → | Exit в сборе “Exit в сборе removal” on page 443 |
| 8 | 40X9161 запросить цену → | Diverter solenoid “Diverter solenoid removal” on page 449 |
| 9 | 40X9156 запросить цену → | Exit clutch belt “реверс-привод exit and clutch exit belts removal” on page 448 |
| 10 | 41X1823 запросить цену → | реверс-привод exit belt “реверс-привод exit and clutch exit belts removal” on page 448 |
| 11 | 41X1935 запросить цену → | Standard bin exit “Standard bin exit в сборе removal” в сборе on page 471 |
| 13 | 40X8974 запросить цену → | Standard bin bail -- |
| 14 | 41X1512 запросить цену → | мотор (redrive) “мотор (redrive) removal” on page |
Main and feed drive
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1831 запросить цену → | Main drive в сборе “Main drive в сборе removal” on page 572 |
| 2 | 41X1828 запросить цену → | мотор (photoconductor) “мотор (photoconductor) removal” on page 550 |
| 3 | 41X1829 запросить цену → | мотор (developer) “мотор (developer) removal” on page 549 |
| 4 | 41X1830 запросить цену → | мотор (transport) “мотор (transport) removal” on page 549 |
| 5 | 41X1832 запросить цену → | дуплекс clutch “дуплекс clutch removal” on page |
| 6 | 41X1519 запросить цену → | K developer solenoid “K developer solenoid removal” on page 576 |
| 7 | 41X1833 запросить цену → | подача бумаги drive “подача drive в сборе removal” on в сборе page 577 |
Toner cartridge drive
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1531 запросить цену → | Toner cartridge drive “мотор (C toner supply) removal” on page 553 |
| 2 | 41X1529 запросить цену → | Toner supply gear 1 -- |
| 3 | 41X1530 запросить цену → | Toner supply gear 2 “Toner supply gear 2 removal” on page 598 |
| 4 | 41X1452 запросить цену → | мотор (C toner supply) “мотор (C toner supply) removal” on page 553 |
| 5 | 41X1527 запросить цену → | мотор (CK toner “мотор (CK toner cartridge) removal” cartridge) on page 551 |
High voltage
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1547 запросить цену → | Expansion controller “Expansion controller board removal” board on page 527 |
| 2 | 41X1841 запросить цену → | High voltage board “High voltage board removal” on page 545 |
| 3 | 40X9194 запросить цену → | High voltage charge “High voltage transfer and charge cable cables removal” on page 587 |
| 4 | 40X9733 запросить цену → | High voltage transfer “High voltage transfer and charge cable cables removal” on page 587 |
| 5 | 41X1540 запросить цену → | High voltage developer “High voltage developer contact contact removal” on page 568 |
| 6 | 41X1539 запросить цену → | High voltage contact (K) “High voltage contact removal” on page 590 |
| 10 | 40X9190 запросить цену → | датчик (tray 1 and tray 2 “датчик (tray 1 and tray 2 paper paper temperature) temperature) removal” on page 591 |
Main power supply
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1842 запросить цену → | Main power supply, 110 V “Main power supply removal” on page 339 |
| 1 | 41X1843 запросить цену → | Main power supply, 220 “Main power supply removal” on V page 339 |
| 2 | 40X8945 запросить цену → | Main power supply fan “Main power supply fan removal” on page 336 |
Electrical 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1845 запросить цену → | Power socket mounting “Power socket removal” on page 581 plate |
| 2 | 40X9741 запросить цену → | Power socket “Power socket removal” on page 581 |
| 3 | 41X1844 запросить цену → | Power socket cable “Power socket cable removal” on page 583 |
Electrical 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1846 запросить цену → | Engine board “Engine board removal” on page 535 |
| 2 | 41X1879 запросить цену → | Controller board upper -- cable |
| 3 | 41X1376 под заказ | Controller board “Controller board removal” on page 532 |
| 4 | 40X9209 запросить цену → | Controller board fan -- |
лоток 1 and tray 2 transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1804 запросить цену → | лоток 1 and tray 2 paper “лоток 1 and 2 paper feed unit removal” feed unit on page 414 |
| 2 | 40X9980 запросить цену → | лоток 2 feed gear “лоток 2 feed gear removal” on page 631 |
| 3 | 41X1810 запросить цену → | лоток 2 transport gear “лоток 2 transport gear removal” on page 646 |
| 4 | 41X1812 запросить цену → | лоток 2 idler gear “лоток 2 idler gear removal” on page 634 |

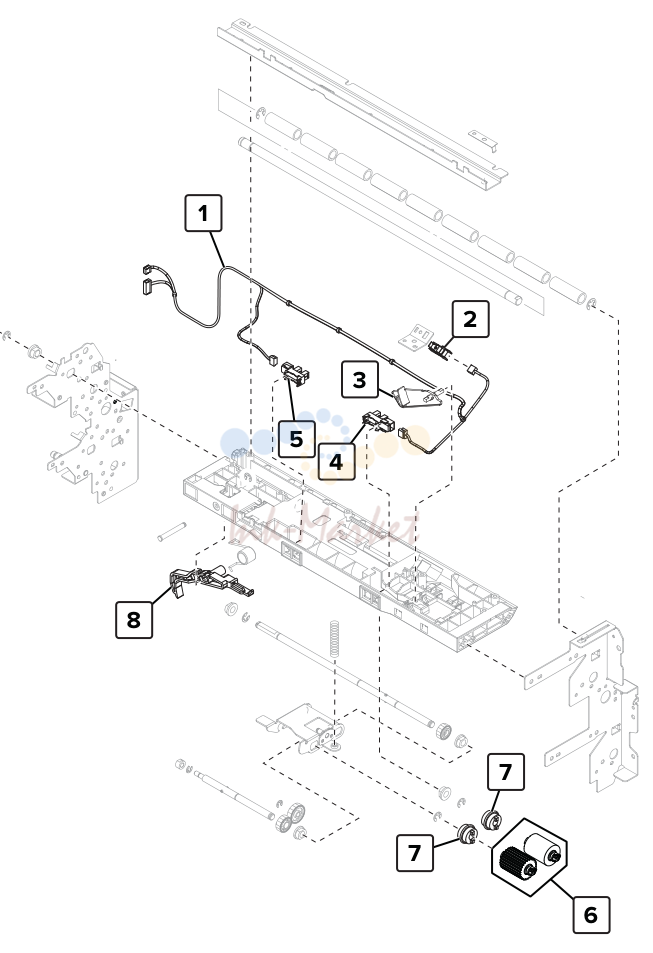

лоток 1 feed
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8972 запросить цену → | лоток 1 feed unit sensor “лоток 1 feed unit cable removal” on cable page 619 |
| 2 | 40X8968 запросить цену → | датчик (tray 1 feed) “датчик (tray 1 feed) removal” on page 602 |
| 3 | 40X9899 запросить цену → | лоток 1 empty sensor “лоток 1 empty sensor actuator actuator removal” on page 611 |
| 4 | 41X1391 запросить цену → | датчик (tray 1 empty) “датчик (tray 1 empty) removal” on page 601 |
| 6 | 41X1600 ✓ в наличии | лоток 1 pick and feed rollers -- Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller |
| 7 | 40X9981 под заказ | лоток 1 pick and feed roller “лоток 1 pick roller clutch removal” clutch on page 618 “лоток 1 feed clutch removal” on page 612 |
| 8 | 40X9982 запросить цену → | лоток 1 tray set actuator “лоток 1 tray set actuator removal” on page 627 |
| 9 | 41X1805 запросить цену → | лоток 1 feed clutch “лоток 1 feed clutch removal” on page 612 |
лоток 2 feed
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9984 запросить цену → | лоток 2 transport sensor cable “лоток 2 transport sensor cable removal” on page 648 |
| 2 | 40X8968 запросить цену → | датчик (tray 2 transport) “датчик (tray 2 transport) removal” on page 607 |
| 3 | 40X9983 запросить цену → | лоток 2 transfer roller “лоток 2 transfer roller removal” on page 640 |
| 5 | 40X9987 запросить цену → | лоток 2 feed unit sensor cable -- |
| 6 | 40X9899 запросить цену → | лоток 2 empty sensor actuator -- |
| 7 | 41X1391 запросить цену → | датчик (tray 2 empty) “датчик (tray 2 empty) removal” on page 604 |
| 9 | 41X1600 ✓ в наличии | лоток 2 pick and feed rollers -- Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller |
| 10 | 40X9981 под заказ | лоток 2 pick and feed roller -- clutch |
| 11 | 40X9982 запросить цену → | лоток 2 tray set actuator “лоток 2 tray set actuator removal” on page 651 |
| 12 | 41X1805 запросить цену → | лоток 2 feed clutch “лоток 2 feed clutch removal” on page 629 |
| 13 | 41X1806 запросить цену → | лоток 2 feed gear “лоток 2 feed gear removal” on page 631 |
лоток 1 separator
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9927 под заказ | лоток 1 separator в сборе “лоток 1 separator в сборе removal” on page 623 |
| 2 | 41X1600 ✓ в наличии | лоток rollers “лоток rollers removal” on page 504 Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller |
| 3 | 40X9455 запросить цену → | лоток 1 separator roller clutch “лоток separator roller clutch removal” on page 625 |
лоток 2 separator
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9927 под заказ | лоток 2 separator в сборе “лоток 2 separator в сборе removal” on page 636 |
| 2 | 41X1600 ✓ в наличии | лоток rollers “лоток rollers removal” on page 504 Note: This contains the following rollers: (cid:129) Pick roller (cid:129) подача roller (cid:129) Separator roller |
| 3 | 40X9455 запросить цену → | лоток 2 separator roller clutch “лоток separator roller clutch removal” on page 625 |
лоток rail
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8978 запросить цену → | правый handles, rear “правый handles removal” on page 456 |
| 2 | 40X8977 запросить цену → | правый handles, front “правый handles removal” on page 456 |
| 3 | 40X8982 запросить цену → | лоток 1 rail -- |
| 5 | 40X9305 запросить цену → | лоток 1 and tray 2 rail guide “лоток 1 and tray 2 rail guide wheels wheels, left removal” on page 484 |
| 6 | 40X8981 запросить цену → | лоток 1 and tray 2 rail guide “лоток 1 and tray 2 rail guide wheels wheels, right removal” on page 484 |
| 7 | 41X1999 запросить цену → | лоток 1 and tray 2 stoppers “лоток 1 and tray 2 stoppers removal” on page 483 |
| 8 | 40X8979 запросить цену → | левый handles, rear “левый handles removal” on page 333 |
| 9 | 41X1569 запросить цену → | Bottom left cover “Bottom left cover removal” on page 332 |
| 10 | 40X8980 запросить цену → | левый handles, front “левый handles removal” on page 333 |

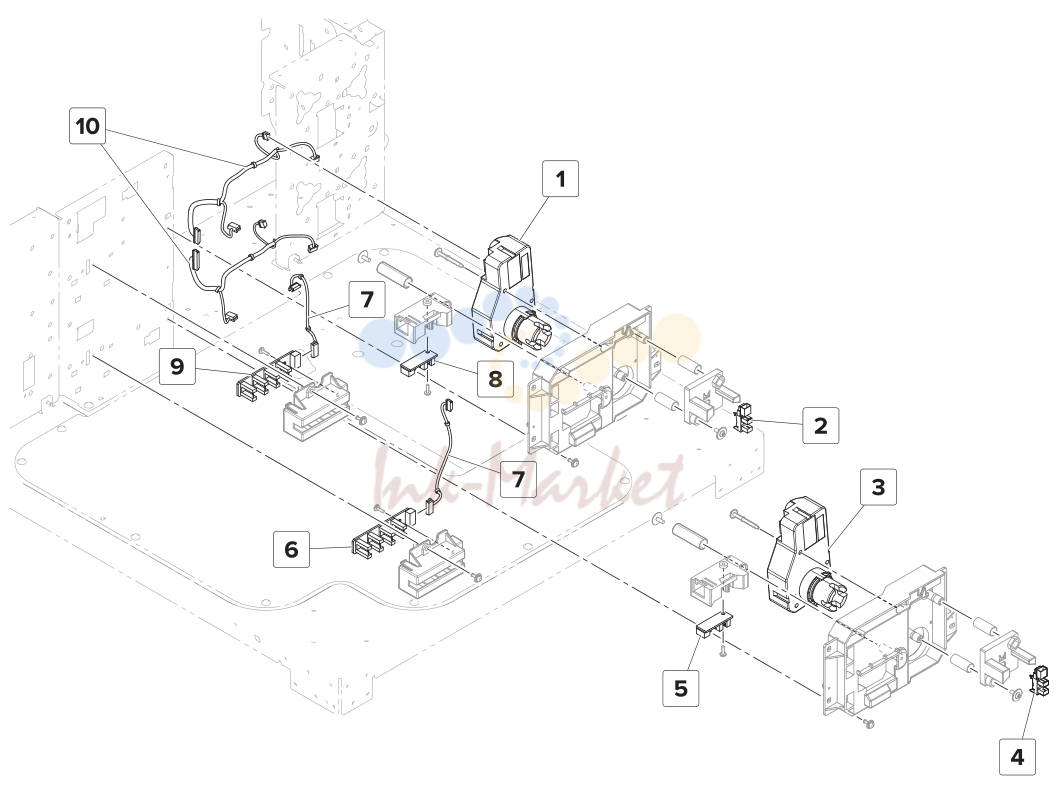

лоток paper detection
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1771 запросить цену → | лоток 1 size sensing -- в сборе |
| 2 | 41X1471 запросить цену → | лоток 1 feed cable -- |
| 3 | 40X8987 запросить цену → | мотор (tray 1 lift) “мотор (tray 1 lift) removal” on page 563 |
| 4 | 41X1391 запросить цену → | датчик (tray 1 near empty) “датчик (tray 1 near empty) removal” on page 502 |
| 5 | 40X8989 запросить цену → | датчик (tray 1 paper “датчик (tray 1 paper width) width) removal” on page 565 |
| 6 | 41X1928 запросить цену → | лоток 2 size sensing -- в сборе |
| 10 | 41X1472 запросить цену → | лоток 2 feed unit cable “лоток 2 feed unit cable removal” on page 632 |
| 11 | 40X8985 запросить цену → | датчик (tray 2 paper “датчик (tray 2 paper length) length) removal” on page 502 |
500-sheet tray—лоток 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1474 запросить цену → | лоток 1 insert -- |
| 2 | 41X1929 запросить цену → | лоток lock “лоток lock removal” on page 659 |
| 3 | 40X9895 запросить цену → | лоток 1 pulling coil spring -- |
| 4 | 40X9305 запросить цену → | лоток 1 tray insert guide “лоток insert guide wheels wheels removal” on page 654 |
500-sheet tray—лоток 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1475 запросить цену → | лоток 2 insert -- |
| 2 | 40X9304 запросить цену → | лоток lock “лоток lock removal” on page 659 |
| 3 | 40X9895 запросить цену → | лоток 2 pulling coil spring -- |
| 4 | 40X9305 запросить цену → | лоток 2 tray insert guide “лоток insert guide wheels wheels removal” on page 654 |
500-sheet tray—лоток 1 or tray 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1562 запросить цену → | лоток insert paper length “лоток insert paper length guide guide removal” on page 693 |
| 2 | 40X9308 запросить цену → | лоток near empty sensor “лоток near empty sensor actuator actuator removal” on page 656 |
2 x 500‑sheet tray—крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9779 запросить цену → | 2 x 500-sheet tray rear “2 x 500-sheet tray rear right cover right cover removal” on page 705 |
| 2 | 40X9285 запросить цену → | 2 x 500-sheet tray bottom “2 x 500-sheet tray bottom right cover right cover removal” on page 706 wheel removal” on page 692 |
| 4 | 41X1963 запросить цену → | 2 x 500-sheet tray empty “2 x 500-sheet tray empty LED mount LED mount removal” on page 698 |
| 5 | 40X8903 запросить цену → | 2 x 500-sheet tray empty “2 x 500-sheet tray empty LED LED removal” on page 697 |
| 6 | 41X1962 запросить цену → | 2 x 500-sheet tray empty “2 x 500-sheet tray empty LED cover LED cover removal” on page 697 |
| 7 | 40X9289 запросить цену → | 2 x 500-sheet tray empty -- LED cable page 693 |
| 9 | 40X9281 запросить цену → | 2 x 500-sheet tray left “2 x 500-sheet tray left cover cover removal” on page 696 |
| 10 | 40X9280 запросить цену → | 2 x 500-sheet tray rear “2 x 500-sheet tray rear cover cover removal” on page 699 |
2 x 500‑sheet tray—рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8981 запросить цену → | 2 x 500-sheet tray right rail guide -- wheel |
| 2 | 41X1955 запросить цену → | 2 x 500-sheet tray insert stopper -- |
| 3 | 40X9305 запросить цену → | 2 x 500-sheet tray left rail guide -- wheel |
| 4 | 40X9290 запросить цену → | 2 x 500-sheet tray controller board “2 x 500-sheet tray controller board removal” on page 703 |
| 5 | 40X9783 запросить цену → | 2 x 500-sheet tray interface cable -- |
2 x 500‑sheet tray—подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9294 запросить цену → | 2 x 500-sheet tray feed “2 x 500-sheet tray 3 transport belts and transport motor belt and gears removal” on page 711 “2 x 500-sheet tray 4 transport belts and gears removal” on page 712 |
| 2 | 40X9891 запросить цену → | 2 x 500-sheet tray feed “2 x 500-sheet tray 3 transport belts and transport primary and gears removal” on page 711 gear “2 x 500-sheet tray 4 transport belts and gears removal” on page 712 |
| 3 | 40X9295 запросить цену → | 2 x 500-sheet tray feed “2 x 500-sheet tray 3 transport belts and transport secondary and gears removal” on page 711 gear “2 x 500-sheet tray 4 transport belts and gears removal” on page 712 |
| 4 | 40X9293 запросить цену → | мотор (2 x 500-sheet tray “2 x 500-sheet tray feed and transport |
| 6 | 40X9774 запросить цену → | 2 x 500-sheet tray 4 feed -- and transport motor cable |
| 7 | 40X9882 запросить цену → | 2 x 500-sheet tray 3 feed -- and transport motor cable |
2 x 500‑sheet tray—Paper size detection
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8987 запросить цену → | мотор (2 x 500-sheet tray 3 “мотор (2 x 500-sheet tray lift) lift) removal” on page 699 |
| 2 | 41X1391 запросить цену → | датчик (2 x 500-sheet tray 3 “датчик (2 x 500-sheet tray near near empty) empty) removal” on page 700 |
| 5 | 40X8989 запросить цену → | датчик (2 x 500-sheet tray 4 “датчик (2 x 500-sheet tray paper paper width) width) removal” on page 701 |
| 6 | 40X8985 запросить цену → | датчик (2 x 500-sheet tray 4 “датчик (2 x 500-sheet tray paper paper length) length) removal” on page 695 |
| 7 | 40X9775 запросить цену → | 2 x 500 sheet tray paper -- length sensor cable |
| 10 | 40X9889 запросить цену → | 2 x 500 sheet tray lift motor -- cable |
2 x 500‑sheet tray—Paper transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1018 запросить цену → | 2 x 500-sheet tray jam access door -- |
| 2 | 41X1019 запросить цену → | 2 x 500-sheet tray jam access latch left -- |
| 3 | 41X1020 запросить цену → | 2 x 500-sheet tray paper guide -- |
| 4 | 40X8973 запросить цену → | Transport idler roller -- |
| 5 | 41X1021 запросить цену → | 2 x 500-sheet tray jam access latch right -- |
| 6 | 40X9908 запросить цену → | 2 x 500-sheet tray jam access door strap -- |
Полный список запчастей доступен по запросу.
комментарии
