Lexmark CS820 / C6160 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- крышки 2
- Control panel
- дуплекс
- левый door
- Feeder
- рама
- печь
- Electronics—передний
- Electronics—задний
- Registration
- Motors
- Printhead
- Toner supply
- реверс-привод
- перенос—передний
- перенос—задний
- 550-sheet tray

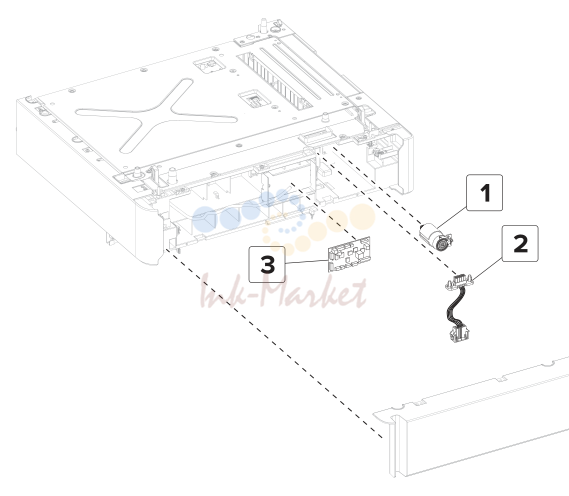

- 550‑sheet tray—задний

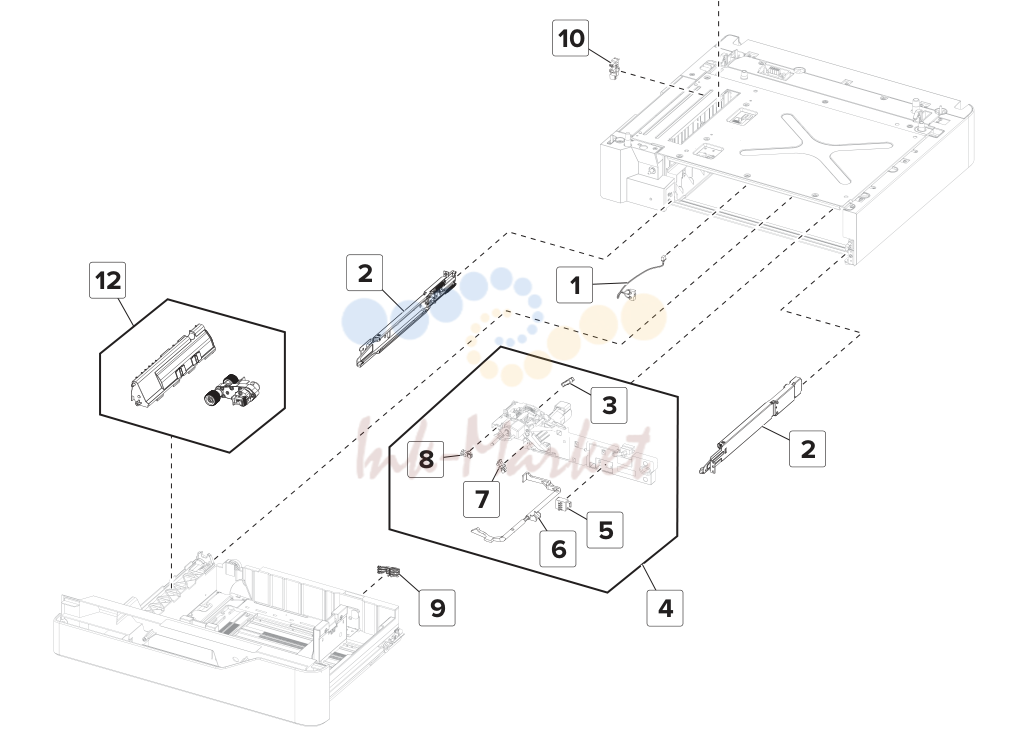

- 550‑sheet tray—передний

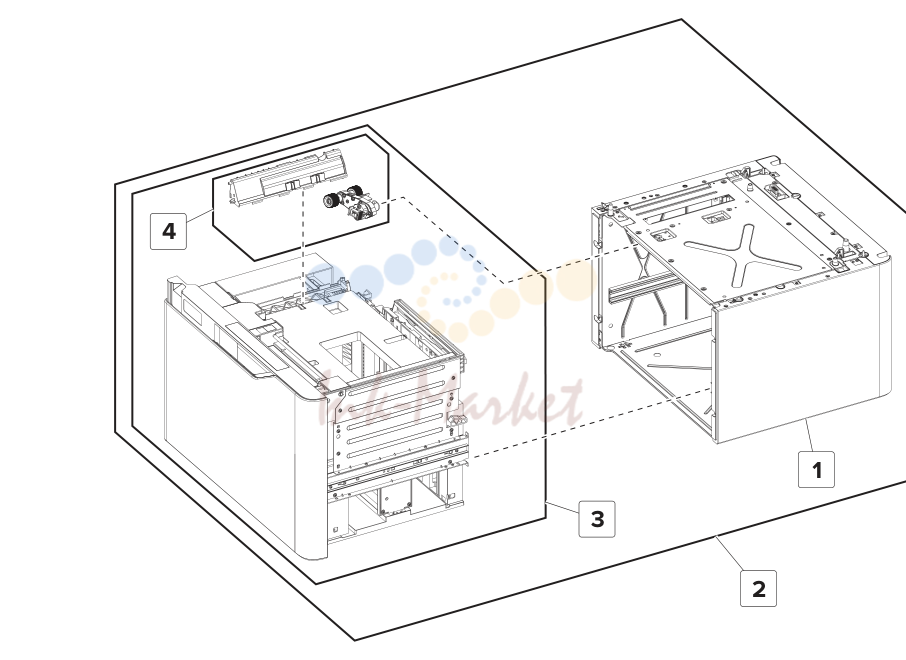

- 2200‑sheet tray
- 2200‑sheet tray—передний

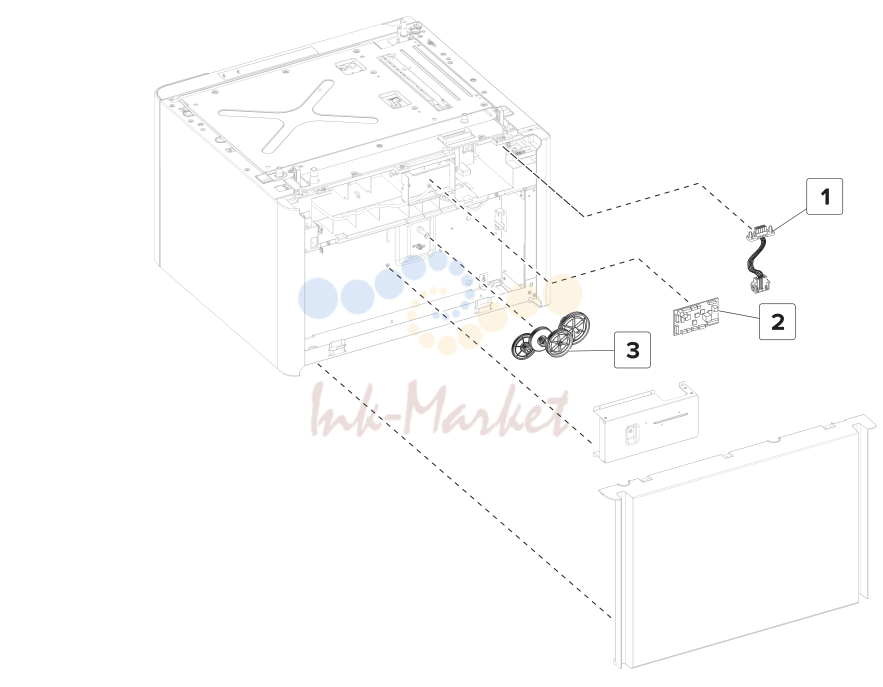

- 2200‑sheet tray—задний

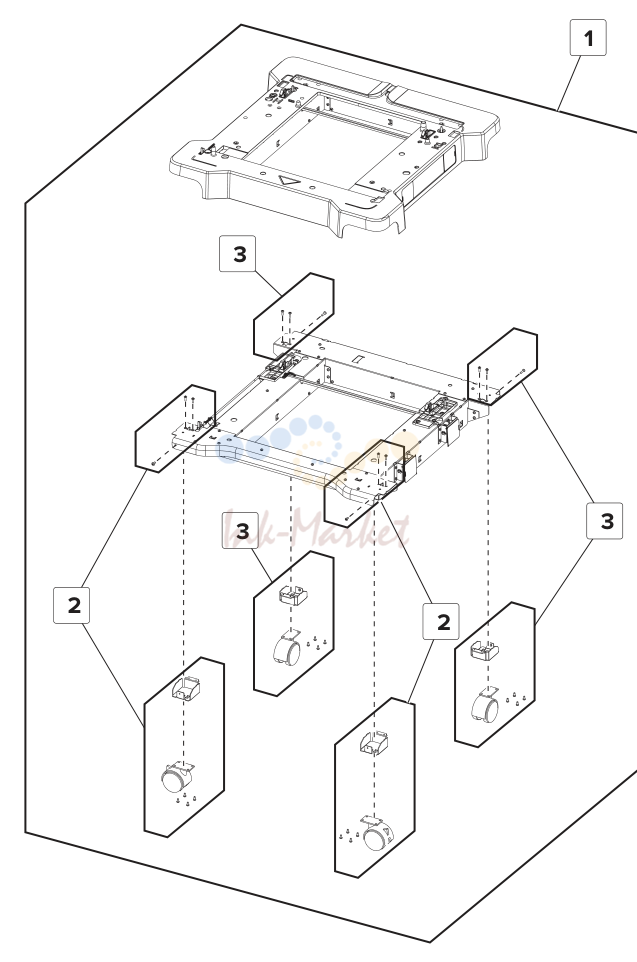

- Caster base

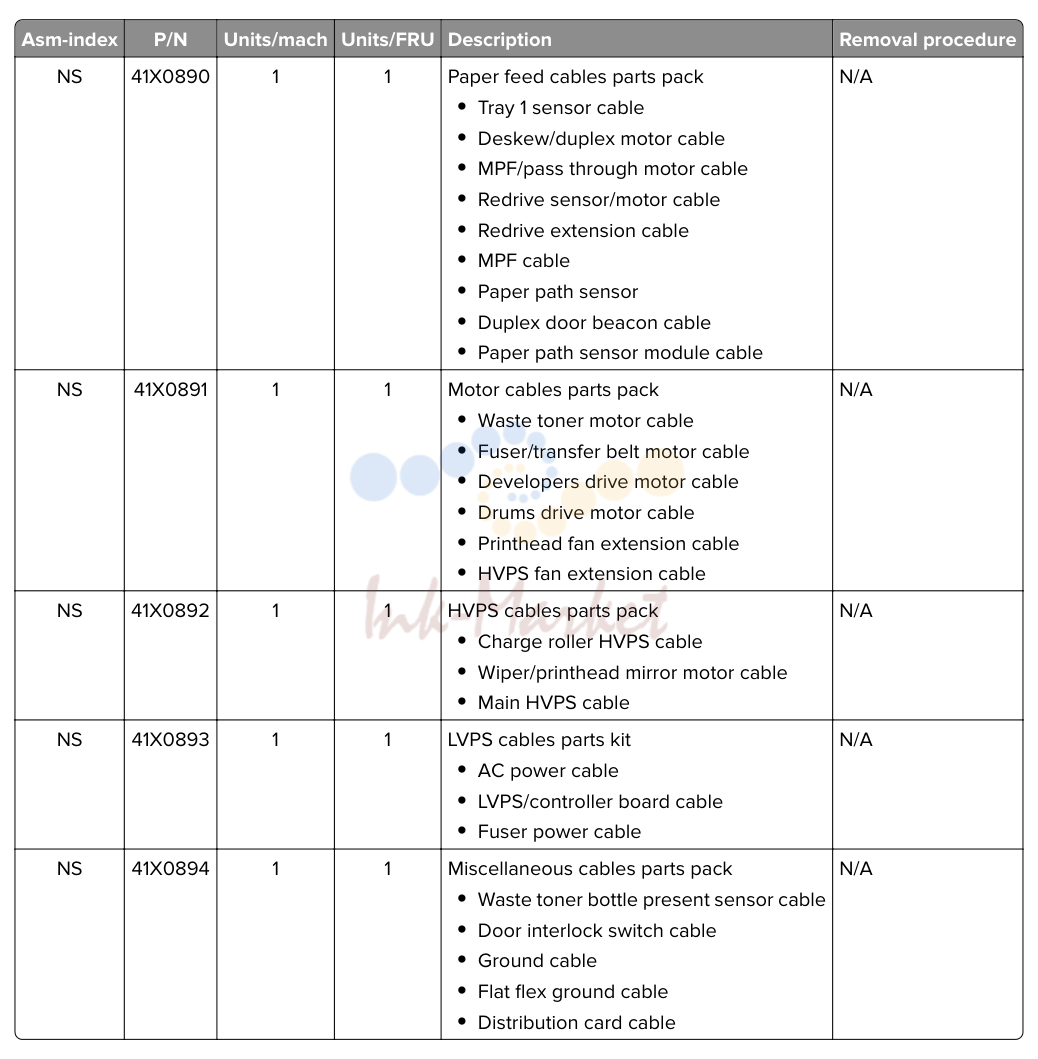

- Cables

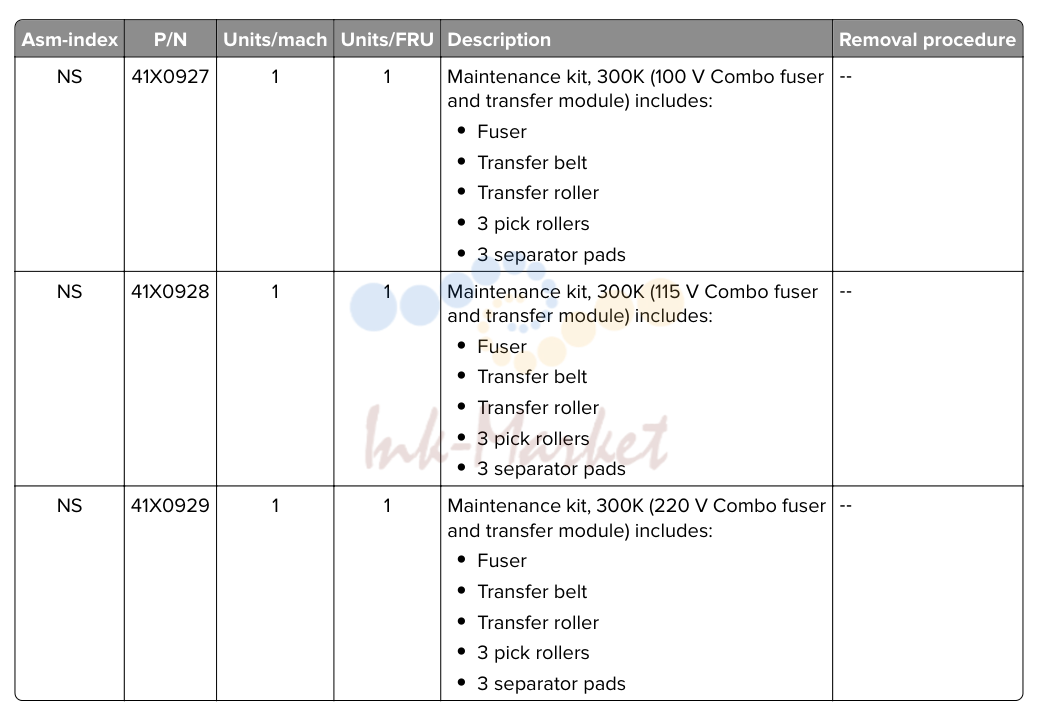

- Maintenance kits

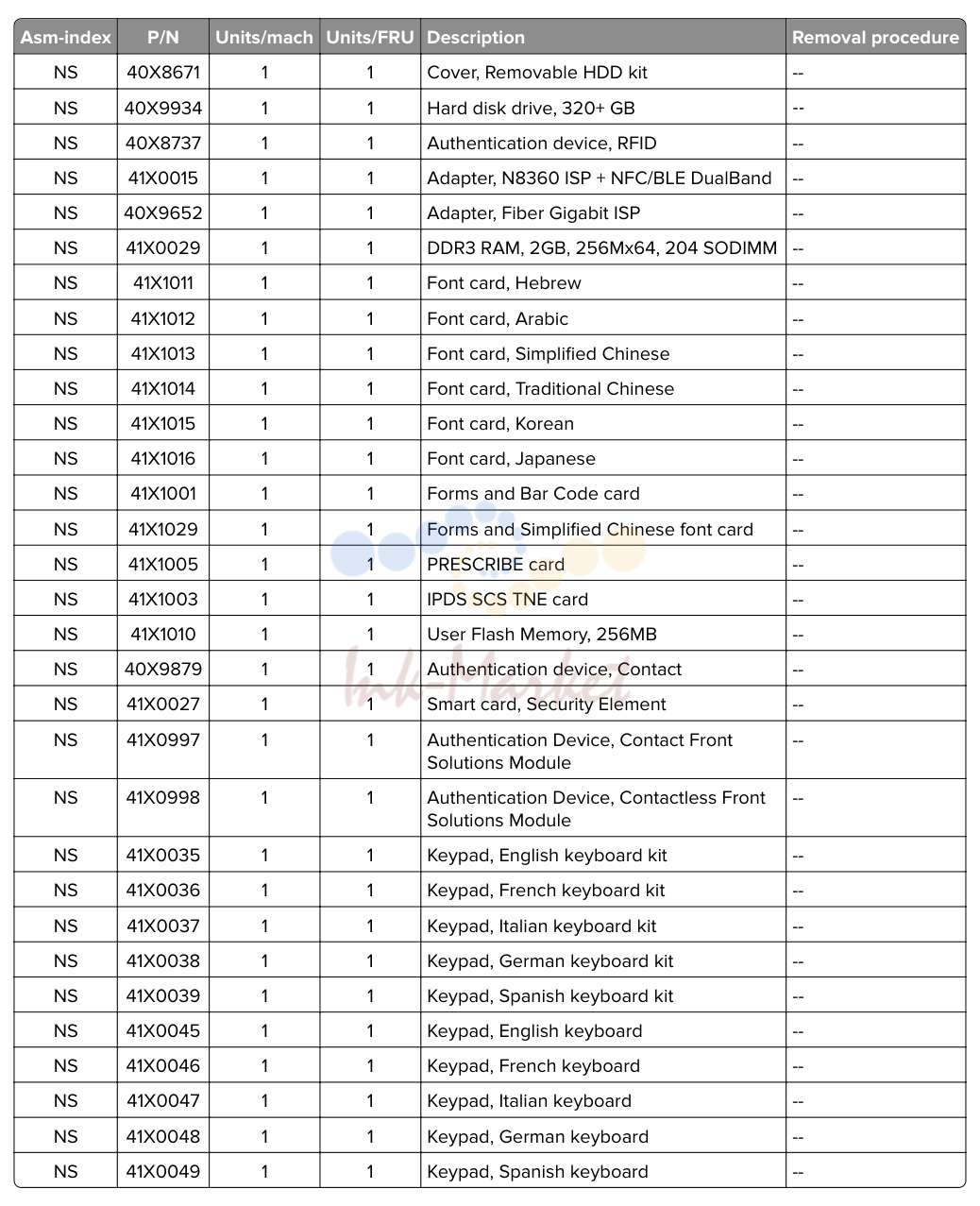

- Miscellaneous

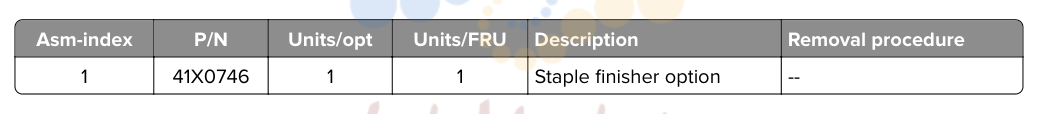

- Staple finisher option

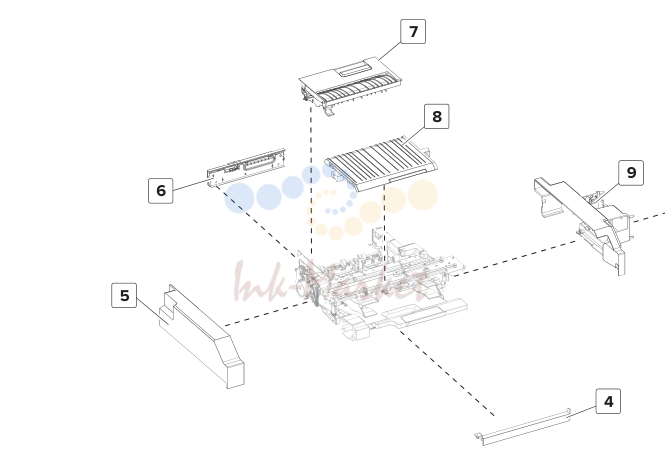

- Staple finisher—крышки
- Staple finisher—передний
- Staple finisher—Electrical

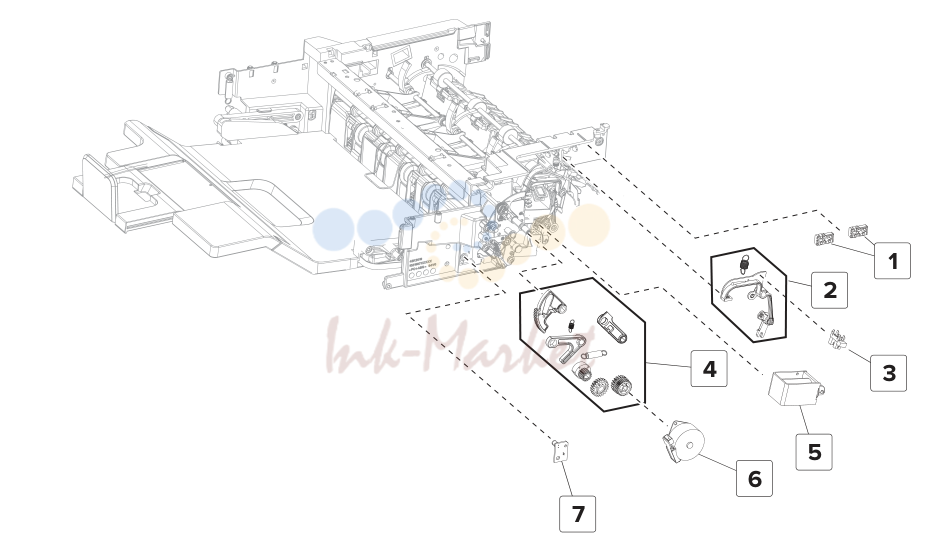

- Staple finisher—задний
- Staple finisher—Tamper
- Staple finisher—Transport
- Staple finisher—Bottom

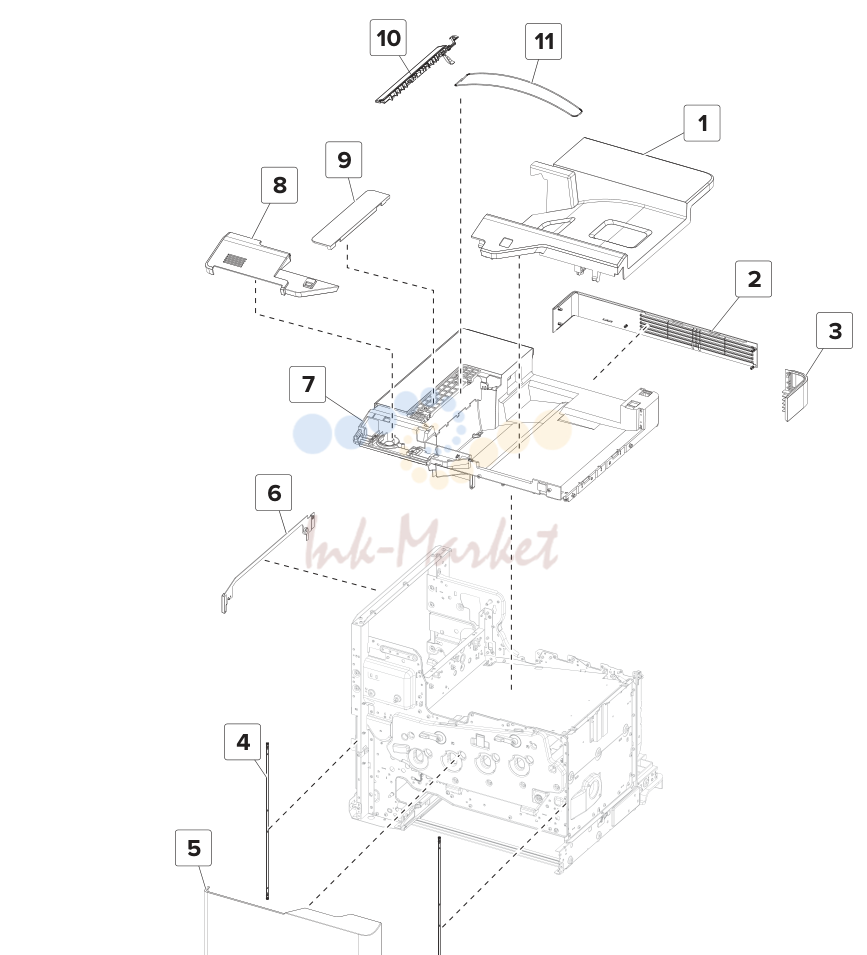

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0183 запросить цену → | Standard bin insert cover “Standard bin insert cover removal” on page 482 |
| 2 | 41X0185 запросить цену → | задний upper cover “задний upper cover removal” on page 453 |
| 3 | 41X0186 запросить цену → | задний corner cover -- |
| 4 | 41X0780 запросить цену → | передний door strap -- |
| 5 | 41X0192 запросить цену → | передний door “передний door removal” on page |
| 6 | 41X0187 запросить цену → | левый spacer -- |
| 7 | 41X0182 запросить цену → | Standard bin cover -- |
| 8 | 41X0188 запросить цену → | Control panel support cover “Control panel support cover removal” on page 421 |
| 9 | 41X0184 запросить цену → | реверс-привод cover -- |
| 10 | 41X0212 запросить цену → | Static brush and bin full -- actuator |
| 11 | 41X0716 запросить цену → | Stacking bail -- |

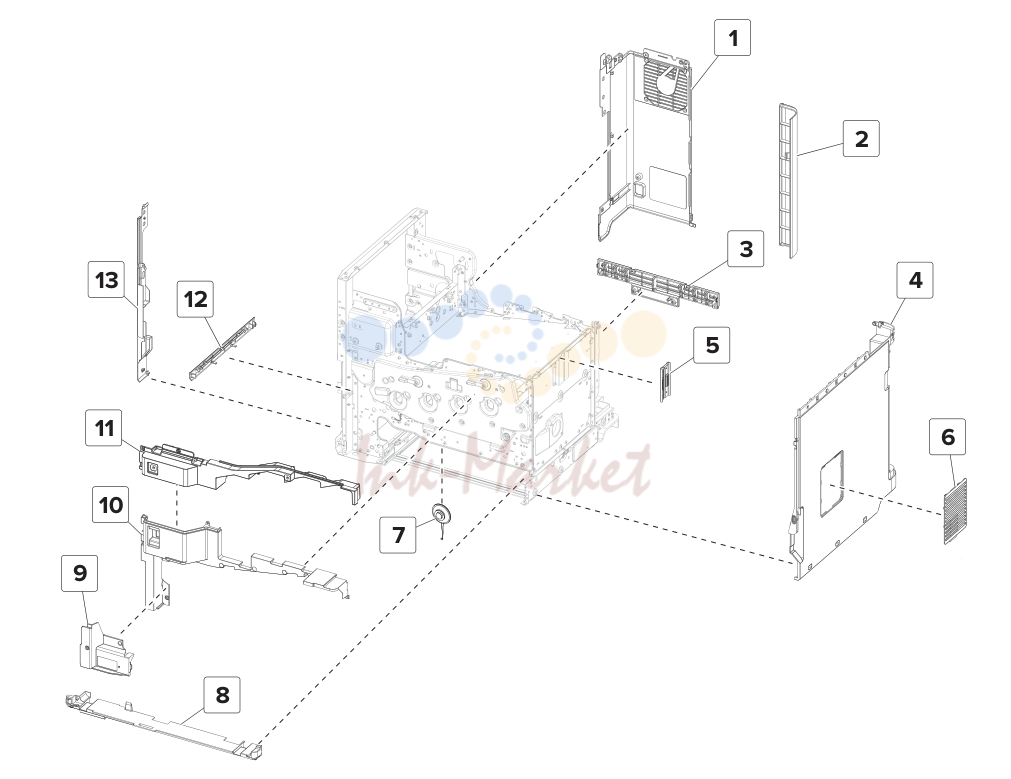

крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0089 запросить цену → | задний left cover “задний left cover removal” on page |
| 2 | 41X0099 запросить цену → | Connector access cover -- |
| 3 | 41X0088 запросить цену → | задний lower cover “задний lower cover removal” on page 451 |
| 4 | 41X0092 запросить цену → | правая крышка “правая крышка removal” on page 411 |
| 5 | 41X0070 запросить цену → | правая крышка bracket -- |
| 6 | 41X0090 запросить цену → | Vent cover “Vent cover removal” on page 410 |
| 7 | 40X9079 запросить цену → | Audio speaker -- |
| 8 | 41X0094 запросить цену → | нижний front cover “нижний front cover removal” on page 443 |
| 9 | 41X0097 запросить цену → | Door rod cover “Door rod cover removal” on page 435 |
| 10 | 41X0093 запросить цену → | Inner lower cover “Inner lower cover removal” on page 429 |
| 11 | 41X0715 запросить цену → | Inner upper cover “Inner upper cover removal” on page 429 |
| 12 | 41X0096 запросить цену → | левый lower cover -- |
| 13 | 41X0091 запросить цену → | левый front cover -- |

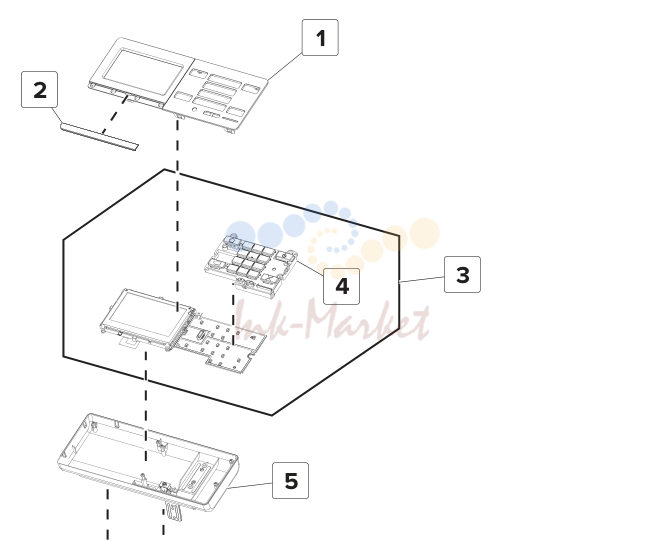

Control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0542 запросить цену → | Bezel, 4.3‑inch control -- panel |
| 2 | 41X0898 запросить цену → | Model plate (CS820) -- |
| 2 | 41X0899 запросить цену → | Model plate (C6160) -- |
| 3 | 41X0050 запросить цену → | Board, control panel “Control panel board removal” on page 424 |
| 4 | 41X0191 запросить цену → | Button kit, 4.3‑inch control “Control panel button kit removal” panel on page 423 |
| 5 | 41X0541 запросить цену → | Control panel “Control panel removal” on page 425 |
| 6 | 41X0189 запросить цену → | Pivot, control panel -- |

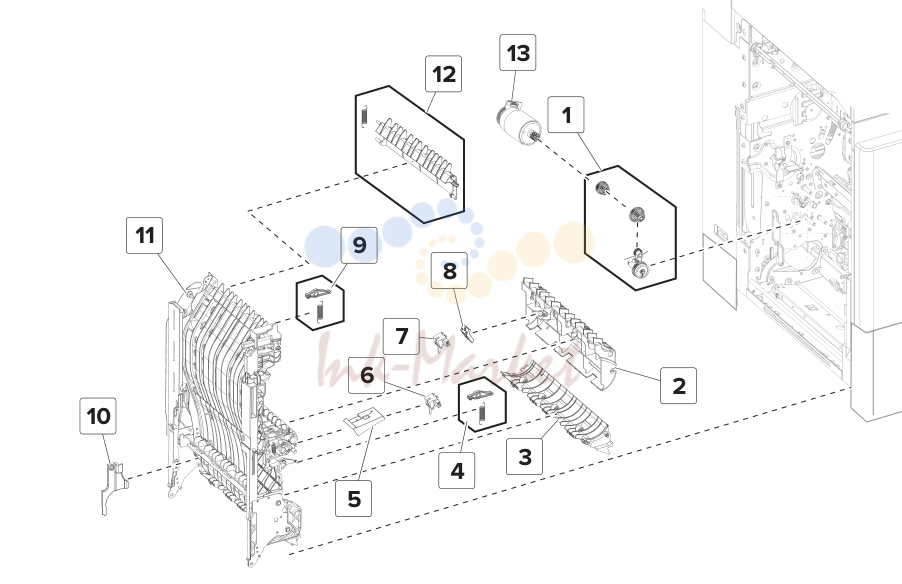

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0133 запросить цену → | дуплекс drive gears “дуплекс drive gears removal” on page 389 |
| 2 | 41X0123 запросить цену → | дуплекс lower pinch roller -- guide |
| 3 | 41X0121 запросить цену → | дуплекс turn guide -- |
| 4 | 41X0066 запросить цену → | передний nip release arm -- |
| 5 | 41X0072 запросить цену → | нижний duplex sensor bracket -- |
| 6 | 41X0446 запросить цену → | датчик (duplex path 2) -- |
| 8 | 41X0071 запросить цену → | верхний duplex sensor bracket -- |
| 9 | 41X0065 запросить цену → | задний nip release arm -- |
| 10 | 41X0098 запросить цену → | Connector cover, plastic “Plastic connector cover removal” on page 394 |
| 11 | 41X0105 запросить цену → | дуплекс “левый door, duplex, and MPF removal” on page 395 |
| 12 | 41X0122 запросить цену → | дуплекс upper guide -- |
| 13 | 41X0140 запросить цену → | мотор (duplex) -- |

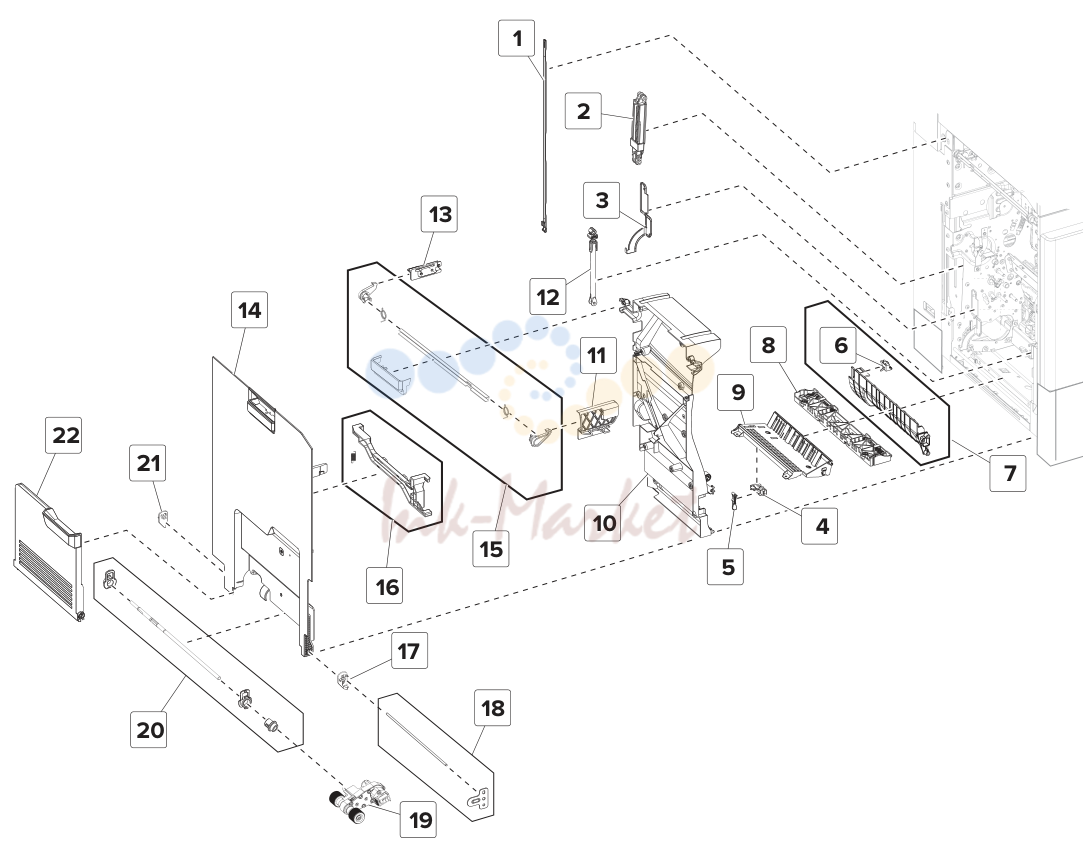

левый door
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0173 запросить цену → | левый door support strap -- |
| 2 | 41X0174 запросить цену → | левый door support -- |
| 3 | 41X0073 запросить цену → | Connector cover, metal -- |
| 4 | 41X0684 запросить цену → | датчик (MPF paper present) -- |
| 5 | 41X0058 запросить цену → | MPF media present actuator -- |
| 6 | 41X0914 запросить цену → | датчик (MPF/pass‑through) “датчик (MPF/pass-through) with deflector removal” on page 404 |
| 7 | 41X0120 запросить цену → | дефлектор with sensor “датчик (MPF/pass-through) (MPF/pass-through) with deflector removal” on page 404 |
| 8 | 41X0172 запросить цену → | MPF tray stop “MPF tray stop removal” on page 401 |
| 9 | 41X0119 запросить цену → | MPF pick guide “MPF pick guide removal” on page 399 |
| 10 | 41X0124 запросить цену → | левый door paper guide -- |
| 11 | 41X0081 запросить цену → | левый door front catch -- |
| 12 | 41X0100 запросить цену → | левый door damper -- |
| 13 | 41X0080 запросить цену → | левый door rear catch -- |
| 14 | 41X0101 запросить цену → | левый door “левый door, duplex, and MPF removal” on page 395 |
| 15 | 41X0136 запросить цену → | левый door release latch -- |
| 16 | 41X0135 запросить цену → | дуплекс release latch “дуплекс release latch removal” on page 390 |
| 17 | 41X0059 запросить цену → | MPF tray front actuator -- |
| 18 | 41X0250 запросить цену → | левый door rod “Door rod cover removal” on page 435 |
| 19 | 41X0993 запросить цену → | Pick roller “MPF pick roller removal” on page 398 |
| 20 | 41X0167 запросить цену → | MPF pick shaft -- |
| 21 | 41X0060 запросить цену → | MPF tray rear actuator -- |
| 22 | 41X0176 запросить цену → | MPF tray “левый door, duplex, and MPF removal” on page 395 |

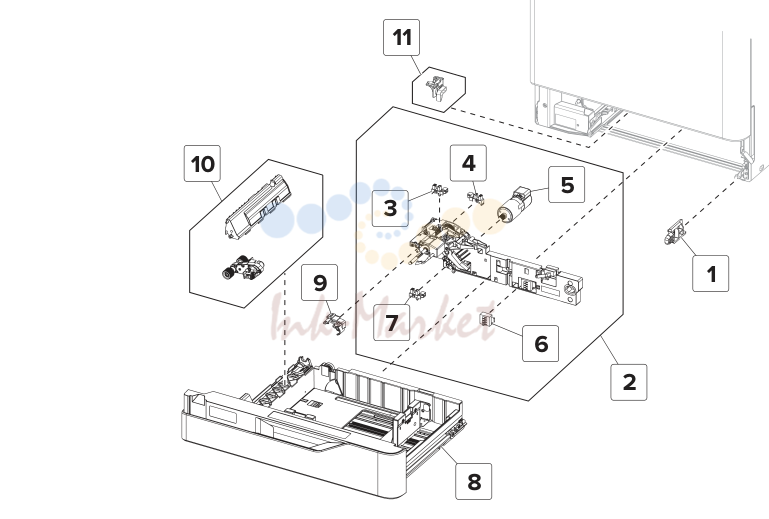

Feeder
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0129 запросить цену → | лоток бумаги guide -- |
| 2 | 41X0106 запросить цену → | Paper feeder “Paper feeder removal” on page 444 |
| 3 | 41X0470 запросить цену → | датчик (pick roller index) ‑‑ |
| 5 | 41X0140 запросить цену → | мотор (pick) ‑‑ |
| 6 | 40X7911 запросить цену → | датчик (media size) ‑‑ |
| 8 | 41X0175 запросить цену → | Media tray -- |
| 9 | 41X0067 запросить цену → | Feeder bearing “Paper feeder removal” on page 444 |
| 10 | 41X0999 запросить цену → | Pick roller and separator pad “Pick roller removal” on page |
| 11 | 41X1033 запросить цену → | Paper overfill stop ‑‑ |

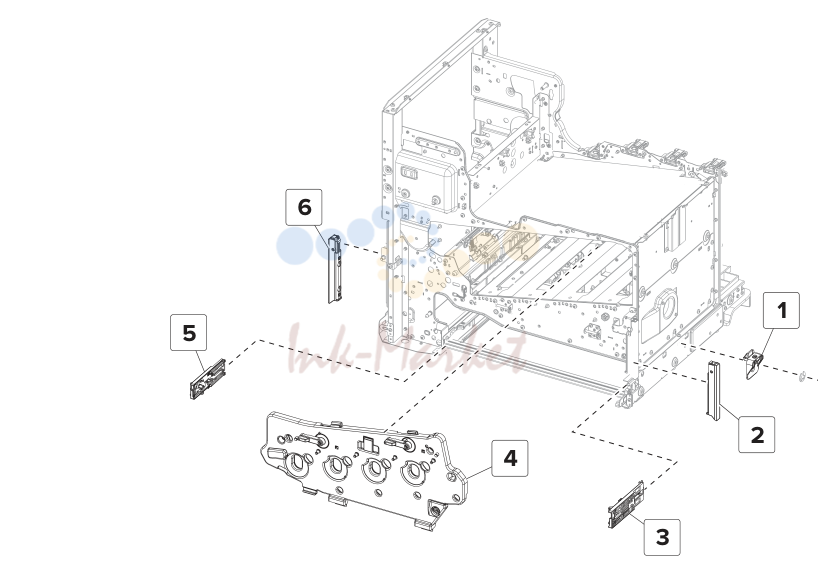

рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0074 запросить цену → | рама connector bracket -- |
| 2 | 41X0131 запросить цену → | правый handle -- |
| 3 | 41X0991 запросить цену → | лоток close rail, right -- |
| 4 | 41X0103 запросить цену → | PC unit/developer door “Developer unit and photoconductor unit removal” on page 426 |
| 5 | 41X0992 запросить цену → | лоток close rail, left -- |
| 6 | 41X0130 запросить цену → | левый handle -- |
печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0078 запросить цену → | печь connect cable -- |
| 2 | 41X0125 запросить цену → | печь front loading guide -- |
| 3 | 41X0248 запросить цену → | печь (100 V) “печь removal” on page 387 |
| 3 | 41X0246 запросить цену → | печь (115 V) “печь removal” on page 387 |
| 3 | 41X0247 запросить цену → | печь (230 V) “печь removal” on page 387 |
| 4 | 41X0126 запросить цену → | печь rear loading guide -- |
| 5 | 41X0127 запросить цену → | печь alignment guide -- |
| 6 | 41X0165 запросить цену → | датчик (fuser temperature) -- |

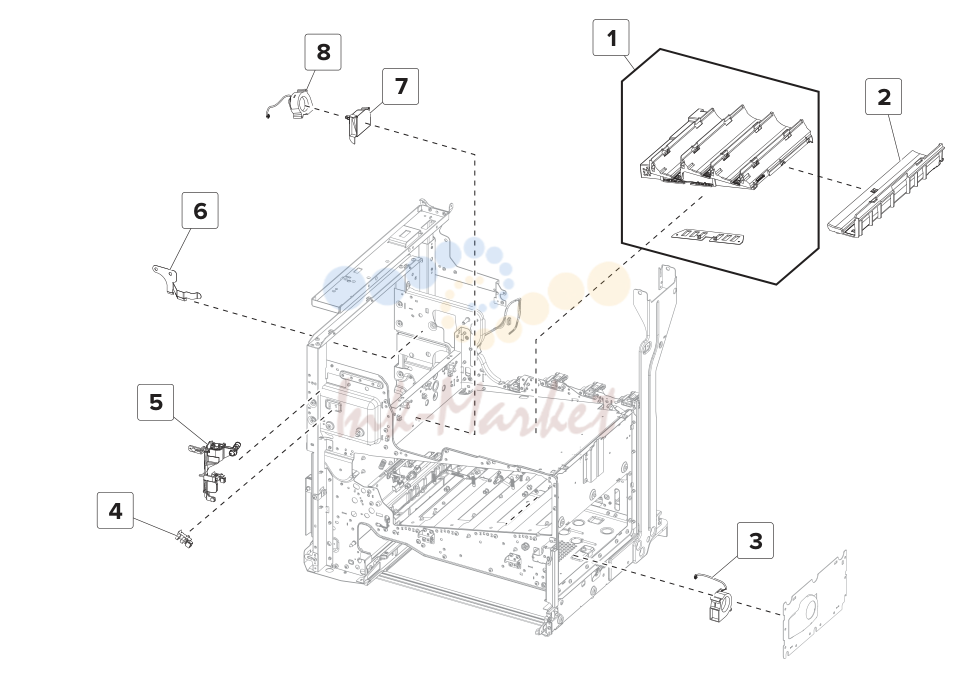

Electronics—передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0143 запросить цену → | Main HVPS “Main HVPS removal” on page 440 |
| 2 | 41X0117 запросить цену → | Toner cartridge guide -- |
| 3 | 41X0975 запросить цену → | Printhead fan “Printhead fan removal” on page 415 |
| 4 | 41X0684 запросить цену → | датчик (door interlock) “датчик (door interlock) removal” on page 436 |
| 5 | 41X0162 запросить цену → | Door interlock actuator -- |
| 6 | 41X0141 запросить цену → | Grounding plate -- |
| 7 | 41X0973 запросить цену → | вентилятор duct -- |
| 8 | 41X0974 запросить цену → | HVPS fan “Main HVPS fan removal” on page 437 |

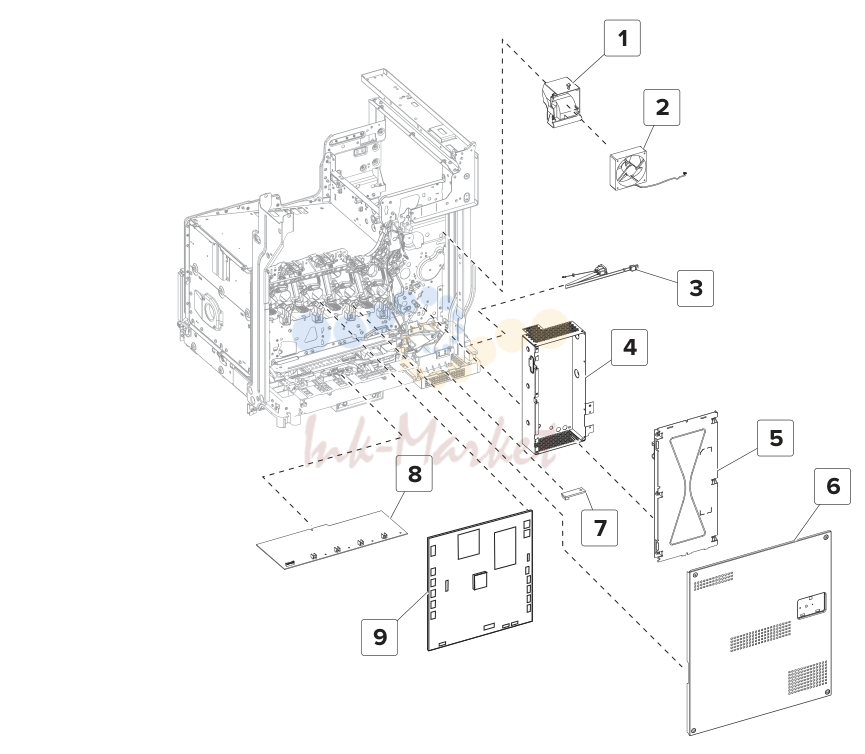

Electronics—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0104 запросить цену → | Main fan duct “Main fan duct removal” on page 467 |
| 2 | 41X0954 запросить цену → | Main fan “Main fan removal” on page 458 |
| 3 | 41X0260 запросить цену → | AC power input cable ‑‑ |
| 4 | 41X0244 запросить цену → | LVPS cage “LVPS cage removal” on page 461 |
| 5 | 41X0242 запросить цену → | LVPS “LVPS removal” on page 459 |
| 6 | 41X0087 запросить цену → | Controller board cover “Controller board cover removal” on page 450 |
| 7 | 41X0785 запросить цену → | Weather station “Weather station removal” on page |
| 8 | 41X0241 запросить цену → | Charge roller HVPS “Charge roller HVPS removal” on page 453 |
| 9 | 41X0368 запросить цену → | Controller board “Controller board removal” on page |

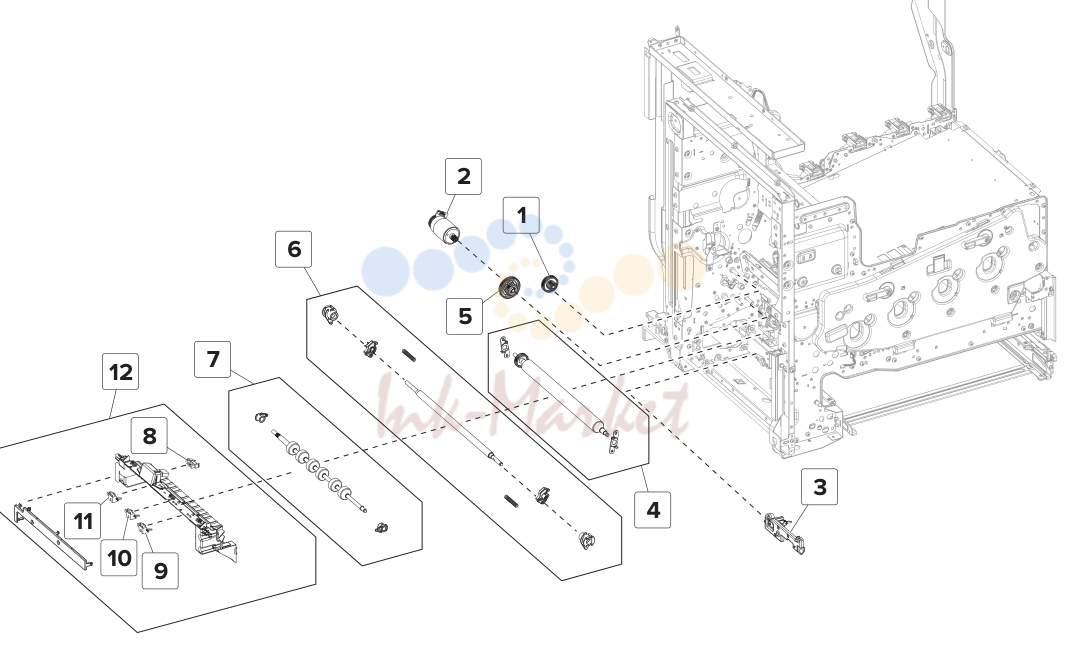

Registration
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0108 запросить цену → | Deskew roller gear -- |
| 2 | 41X0140 запросить цену → | мотор (deskew) -- |
| 3 | 41X0163 запросить цену → | датчик (input) “датчик (input) removal” on page 403 |
| 4 | 41X0155 запросить цену → | Deskew roller -- |
| 5 | 41X0107 запросить цену → | Isolation roller gear “Isolation roller gear removal” on page 408 |
| 6 | 41X0156 запросить цену → | Deskew pinch roller -- |
| 7 | 41X0168 запросить цену → | Isolation roller shaft -- |
| 8 | 40X7779 запросить цену → | датчик (deskew roller exit) -- |
| 9 | 41X0914 запросить цену → | датчик (near narrow media) -- |
| 12 | 41X0128 запросить цену → | Deskew roller sensor guide “Deskew roller sensor guide removal” on page 392 |

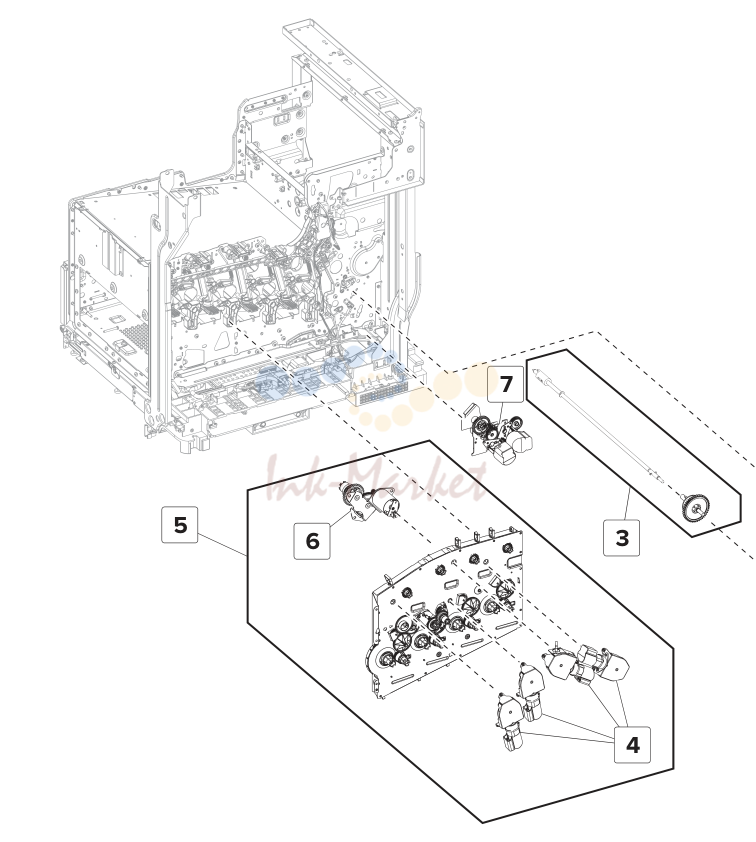

Motors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0159 запросить цену → | датчик (waste toner full) -- |
| 2 | 41X0111 запросить цену → | печь/transfer belt motor “печь/transfer belt motor gearbox gearbox removal” on page 471 |
| 3 | 41X0109 запросить цену → | Waste toner gear and shaft “Waste toner gear removal” on page 473 |
| 4 | 41X0113 запросить цену → | Toner add motor gearbox “Toner add motor gearbox (K, C, and (K, C, and M) M) removal” on page 465 |
| 5 | 41X0112 запросить цену → | EP, developer, toner add “EP, developer, toner add gearbox gearbox removal” on page 468 |
| 6 | 41X0114 запросить цену → | мотор (black only retract) -- |
| 7 | 41X0115 запросить цену → | MPF, reference “Reference edge motor gearbox edge gearbox removal” on page 405 |

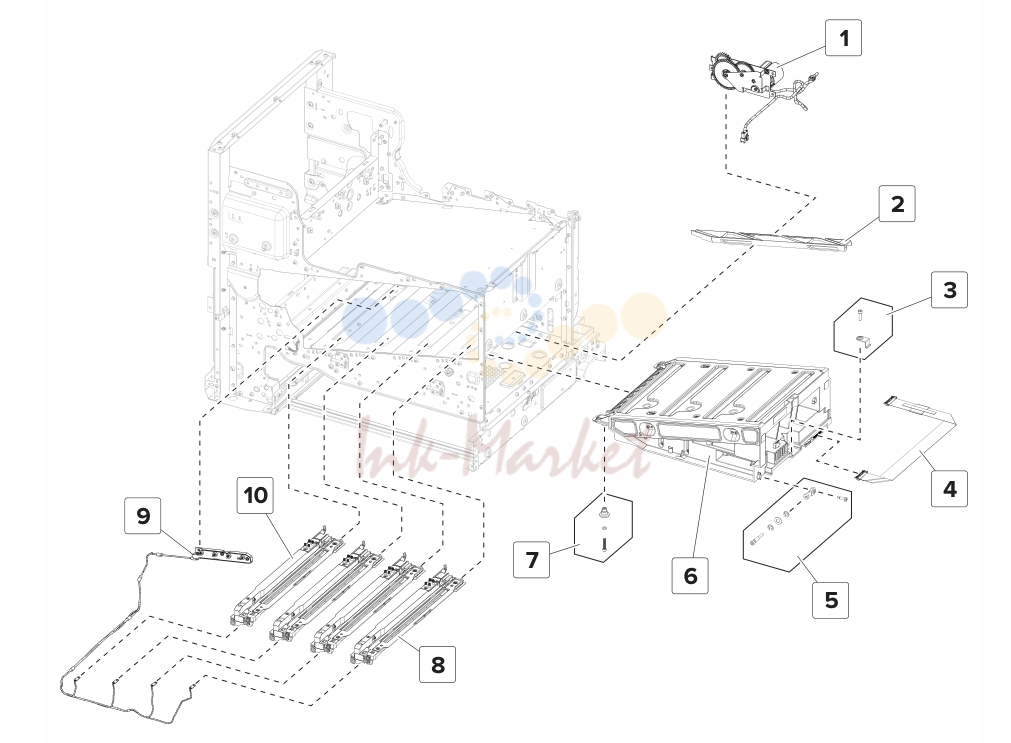

Printhead
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0139 запросить цену → | мотор (printhead wiper) “мотор (printhead wiper) removal” on page 419 |
| 2 | 41X0145 запросить цену → | Printhead wiper actuator -- rack |
| 3 | 41X0082 запросить цену → | Printhead clamp -- |
| 4 | 41X0076 запросить цену → | Printhead data cable -- |
| 5 | 41X0240 запросить цену → | Printhead adjustment parts -- pack |
| 6 | 41X0144 под заказ | Laser printhead “Printhead removal” on page 416 |
| 7 | 41X0132 запросить цену → | Printhead post -- |
| 8 | 41X0147 запросить цену → | Developer/PC unit CMY “Developer/PC unit CMY wiper wiper rail rail removal” on page 447 |
| 9 | 41X0086 запросить цену → | Developer roll power contact -- |
| 10 | 41X0146 запросить цену → | Developer/PC unit K wiper “Developer/PC unit K wiper rail rail removal” on page 448 |

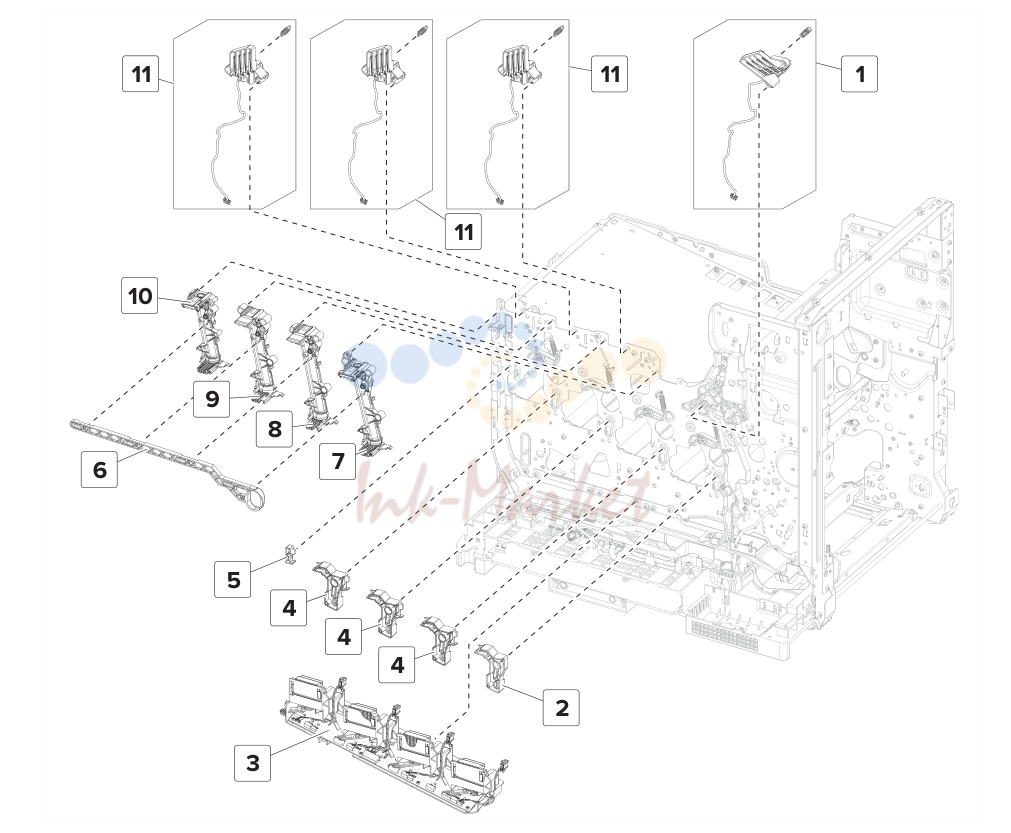

Toner supply
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0084 запросить цену → | Toner cartridge contact (K) “Toner cartridge contact removal” on page 477 |
| 2 | 41X0152 запросить цену → | Toner port retainer (K) -- |
| 3 | 41X0069 запросить цену → | smart chip interface board “Smart chip interface board removal” on page 476 |
| 4 | 41X0151 запросить цену → | Toner port retainer (CMY) -- |
| 5 | 41X0150 запросить цену → | Toner port retainer -- |
| 6 | 41X0056 запросить цену → | Toner supply actuator “Toner supply actuator removal” on page 475 |
| 7 | 41X0180 запросить цену → | Toner add tube (K) “Toner add tube removal” on page 479 |
| 8 | 41X0178 запросить цену → | Toner add tube (M) “Toner add tube removal” on page 479 |
| 9 | 41X0177 запросить цену → | Toner add tube (C) “Toner add tube removal” on page 479 |
| 10 | 41X0179 запросить цену → | Toner add tube (Y) “Toner add tube removal” on page 479 |
| 11 | 41X0083 запросить цену → | Toner cartridge contact “Toner cartridge contact removal” (CMY) on page 477 |

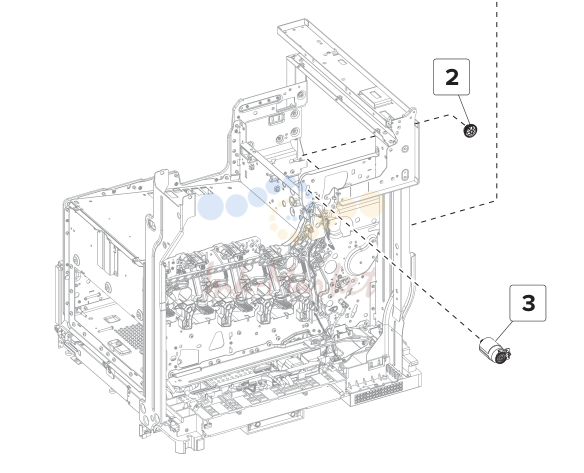

реверс-привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0148 запросить цену → | реверс-привод “реверс-привод removal” on page 401 |
| 2 | 41X0110 запросить цену → | реверс-привод gear “реверс-привод gear removal” on page 403 |
| 3 | 41X0451 запросить цену → | мотор (redrive) -- |

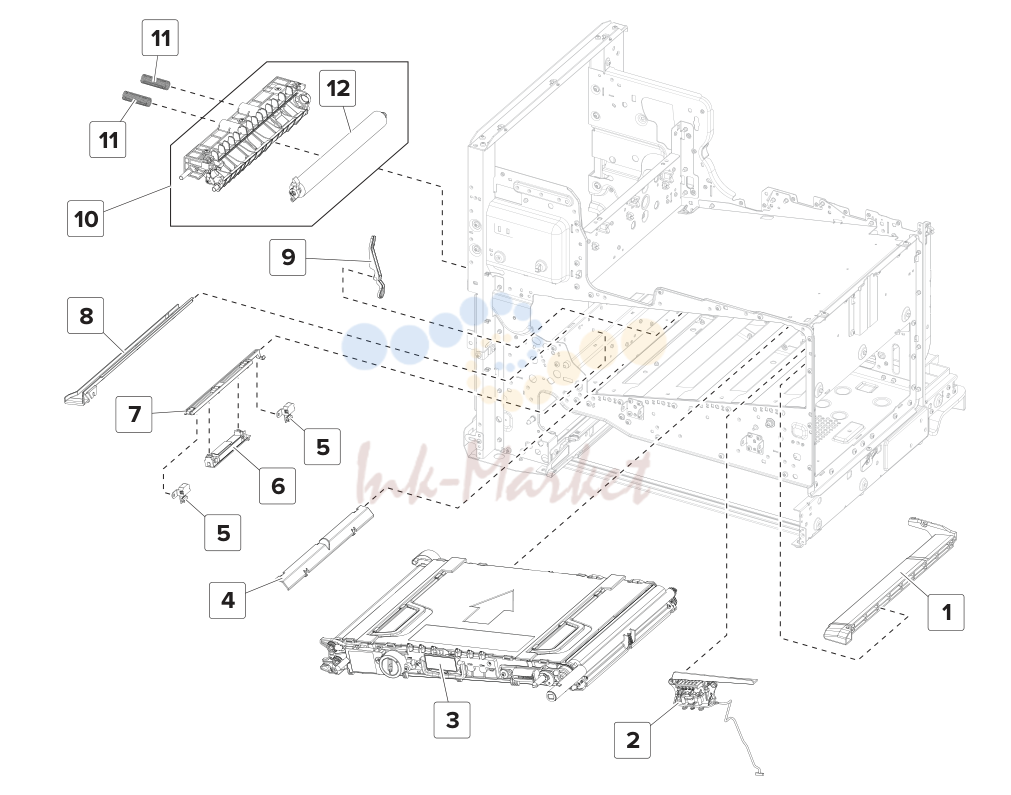

перенос—передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0116 запросить цену → | перенос belt right guide -- |
| 2 | 41X0085 запросить цену → | перенос belt contact -- |
| 3 | 41X0245 запросить цену → | перенос belt “перенос belt removal” on page 431 |
| 4 | 41X0095 запросить цену → | Wiring cover -- |
| 5 | 41X0161 запросить цену → | датчик (auto alignment) “датчик (auto alignment) removal” on page 446 |
| 6 | 41X0160 запросить цену → | датчик (TPS) “датчик (TPS) removal” on page 446 |
| 7 | 41X0181 запросить цену → | TPS sensor wiper “TPS sensor wiper removal” on page 447 |
| 8 | 41X0118 запросить цену → | перенос belt left guide -- |
| 9 | 41X0057 запросить цену → | TPS wiper actuator -- |
| 10 | 41X0079 запросить цену → | перенос roller housing -- |
| 11 | 41X0171 запросить цену → | перенос roller carriage -- spring |
| 12 | 41X0154 запросить цену → | перенос roller “перенос roller removal” on page 388 |

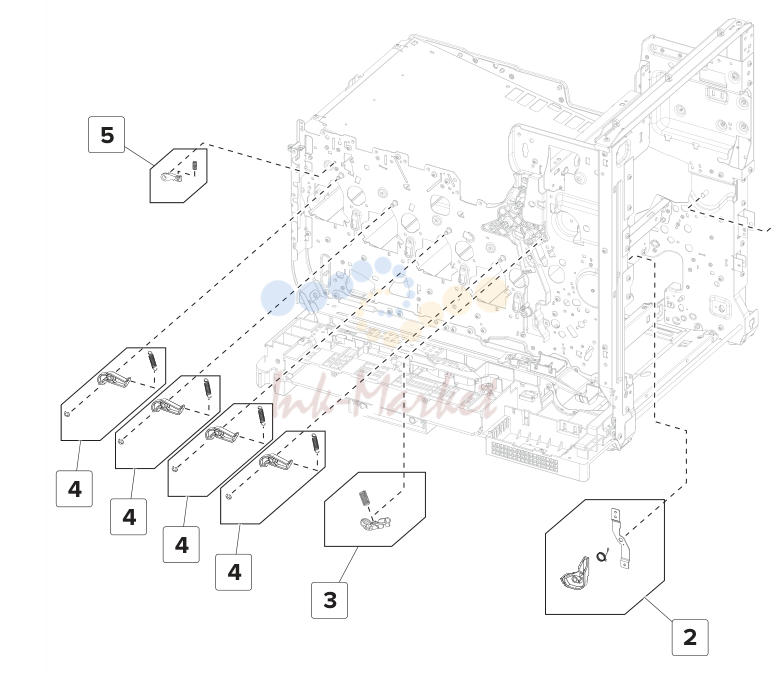

перенос—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0137 запросить цену → | перенос roller front latch -- |
| 2 | 41X0138 запросить цену → | перенос roller rear latch -- |
| 3 | 41X0064 запросить цену → | перенос belt left bias arm -- |
| 4 | 41X0062 запросить цену → | Hold down arm -- |
| 5 | 41X0063 запросить цену → | перенос belt right bias arm -- |

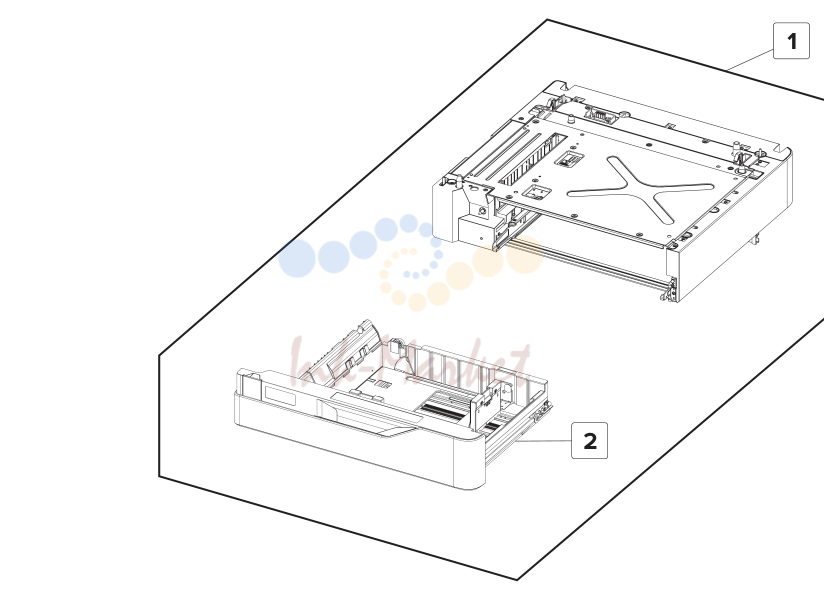

550-sheet tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0326 запросить цену → | 550-sheet tray -- |
| 2 | 41X0175 запросить цену → | 550-sheet tray insert -- |
550‑sheet tray—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0451 запросить цену → | мотор (550-sheet tray “мотор (550-sheet tray pass‑through) pass‑through) removal” on page 497 |
| 2 | 41X0336 запросить цену → | 550‑sheet tray interface “550-sheet tray interface cable cable removal” on page 492 |
| 3 | 41X0331 запросить цену → | 550-sheet tray controller “550-sheet tray controller board board removal” on page 492 |
550‑sheet tray—передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0335 запросить цену → | 550-sheet tray wake-up “550-sheet tray wake up switch switch removal” on page 498 |
| 2 | 41X0342 запросить цену → | 550-sheet tray rails “550-sheet tray right rail removal” on page 486 “550-sheet tray left rail removal” on page 496 |
| 3 | 41X0470 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray media out) media out) removal” on page 487 |
| 4 | 41X0106 запросить цену → | 550-sheet tray paper “550-sheet tray paper feeder feeder removal” on page 487 |
| 5 | 40X7911 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray media size) media size) removal” on page 485 |
| 6 | 41X0338 запросить цену → | 550-sheet tray media out “датчик (550-sheet tray media out) sensor actuator removal” on page 487 |
| 9 | 40X8541 запросить цену → | 550-sheet tray media size “550-sheet tray media size sensor sensor actuators actuators removal” on page 484 |
| 11 | 41X0951 запросить цену → | датчик (550-sheet tray -- pass‑through) |
| 12 | 41X0999 запросить цену → | Pick roller and separator “Pick roller removal” on page 433 pad |
2200‑sheet tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0329 запросить цену → | 2200-sheet tray base -- |
| 2 | 41X0328 запросить цену → | 2200-sheet tray -- |
| 3 | 41X0330 запросить цену → | 2200-sheet tray insert “2200-sheet tray insert removal” on page 499 |
| 4 | 41X0999 запросить цену → | Pick roller and separator pad -- |

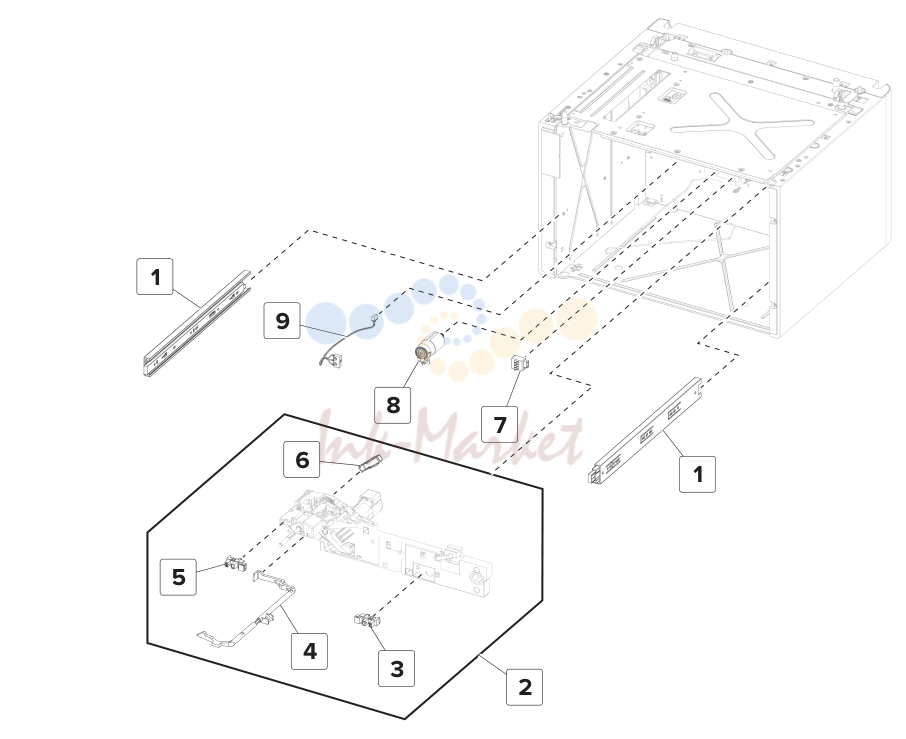

2200‑sheet tray—передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0343 запросить цену → | 2200-sheet tray rails “2200-sheet tray rail removal” on page 500 |
| 2 | 41X0369 запросить цену → | 2200-sheet tray paper “2200-sheet tray paper feeder removal” feeder on page 509 |
| 3 | 41X0470 запросить цену → | датчик (2200-sheet tray “датчик (2200-sheet tray media low) media low) removal” on page 502 |
| 4 | 41X0338 запросить цену → | 2200-sheet tray media “2200-sheet tray media out sensor out sensor actuator actuator removal” on page 512 |
| 7 | 40X7911 запросить цену → | датчик (2200-sheet tray “датчик (2200-sheet tray media size) media size) removal” on page 502 |
| 8 | 41X0140 запросить цену → | Lift motor “мотор (2200-sheet tray elevator) removal” on page 507 |
| 9 | 41X0335 запросить цену → | 2200-sheet tray wake up “2200-sheet tray wake up switch switch removal” on page 515 |
2200‑sheet tray—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0337 запросить цену → | 2200‑sheet tray “2200-sheet tray interface cable interface cable removal” on page 504 |
| 2 | 41X0332 запросить цену → | 2200-sheet tray “2200-sheet tray controller board controller board removal” on page 503 |
| 3 | 41X0351 запросить цену → | 2200-sheet tray elevator “2200-sheet tray elevator gears gears removal” on page 506 |
Caster base
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0762 запросить цену → | Caster base ‑‑ |
| 2 | 41X0774 запросить цену → | Caster base locking caster “Locking caster removal” on page 516 |
| 3 | 41X0775 запросить цену → | Caster base non-locking “Non‑locking caster removal” on caster page 519 |
Cables
| № | Артикул | Наименование |
|---|---|---|
| 41X0890 запросить цену → | подача бумаги cables parts pack N/A (cid:129) лоток 1 sensor cable (cid:129) Deskew/duplex motor cable (cid:129) MPF/pass through motor cable (cid:129) реверс-привод sensor/motor cable (cid:129) реверс-привод extension cable (cid:129) MPF cable (cid:129) Paper path sensor (cid:129) дуплекс door beacon cable (cid:129) Paper path sensor module cable | |
| 41X0891 запросить цену → | мотор cables parts pack N/A (cid:129) Waste toner motor cable (cid:129) печь/transfer belt motor cable (cid:129) Developers drive motor cable (cid:129) Drums drive motor cable (cid:129) Printhead fan extension cable (cid:129) HVPS fan extension cable | |
| 41X0892 запросить цену → | HVPS cables parts pack N/A (cid:129) Charge roller HVPS cable (cid:129) Wiper/printhead mirror motor cable (cid:129) Main HVPS cable | |
| 41X0893 запросить цену → | LVPS cables parts kit N/A (cid:129) AC power cable (cid:129) LVPS/controller board cable (cid:129) печь power cable | |
| 41X0894 запросить цену → | Miscellaneous cables parts pack N/A (cid:129) Waste toner bottle present sensor cable (cid:129) Door interlock switch cable (cid:129) Ground cable (cid:129) Flat flex ground cable (cid:129) Distribution card cable |
Maintenance kits
| № | Артикул | Наименование |
|---|---|---|
| 41X0927 запросить цену → | Maintenance kit, 300K (100 V Combo fuser ‑‑ and transfer module) includes: (cid:129) печь (cid:129) перенос belt (cid:129) перенос roller (cid:129) 3 pick rollers (cid:129) 3 separator pads | |
| 41X0928 запросить цену → | Maintenance kit, 300K (115 V Combo fuser ‑‑ and transfer module) includes: (cid:129) печь (cid:129) перенос belt (cid:129) перенос roller (cid:129) 3 pick rollers (cid:129) 3 separator pads | |
| 41X0929 запросить цену → | Maintenance kit, 300K (220 V Combo fuser ‑‑ and transfer module) includes: (cid:129) печь (cid:129) перенос belt (cid:129) перенос roller (cid:129) 3 pick rollers (cid:129) 3 separator pads |
Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 40X8671 запросить цену → | крышка, Removable HDD kit -- | |
| 40X9934 запросить цену → | Hard disk drive, 320+ GB ‑‑ | |
| 40X8737 запросить цену → | Authentication device, RFID -- | |
| 41X0015 запросить цену → | Adapter, N8360 ISP + NFC/BLE DualBand -- | |
| 40X9652 запросить цену → | Adapter, Fiber Gigabit ISP -- | |
| 41X0029 запросить цену → | DDR3 RAM, 2GB, 256Mx64, 204 SODIMM -- | |
| 41X1011 запросить цену → | Font card, Hebrew -- | |
| 41X1012 запросить цену → | Font card, Arabic -- | |
| 41X1013 запросить цену → | Font card, Simplified Chinese -- | |
| 41X1014 запросить цену → | Font card, Traditional Chinese -- | |
| 41X1015 запросить цену → | Font card, Korean -- | |
| 41X1016 запросить цену → | Font card, Japanese -- | |
| 41X1001 запросить цену → | Forms and Bar Code card -- | |
| 41X1029 запросить цену → | Forms and Simplified Chinese font card -- | |
| 41X1005 запросить цену → | PRESCRIBE card -- | |
| 41X1003 запросить цену → | IPDS SCS TNE card -- | |
| 41X1010 запросить цену → | User Flash Memory, 256MB -- | |
| 40X9879 запросить цену → | Authentication device, Contact -- | |
| 41X0027 запросить цену → | Smart card, Security Element -- | |
| 41X0997 запросить цену → | Authentication Device, Contact передний -- Solutions Module | |
| 41X0998 запросить цену → | Authentication Device, Contactless передний -- Solutions Module | |
| 41X0035 запросить цену → | Keypad, English keyboard kit -- | |
| 41X0036 запросить цену → | Keypad, French keyboard kit -- | |
| 41X0037 запросить цену → | Keypad, Italian keyboard kit -- | |
| 41X0038 запросить цену → | Keypad, German keyboard kit -- | |
| 41X0039 запросить цену → | Keypad, Spanish keyboard kit -- | |
| 41X0045 запросить цену → | Keypad, English keyboard -- | |
| 41X0046 запросить цену → | Keypad, French keyboard -- | |
| 41X0047 запросить цену → | Keypad, Italian keyboard -- | |
| 41X0048 запросить цену → | Keypad, German keyboard -- | |
| 41X0049 запросить цену → | Keypad, Spanish keyboard -- |
Staple finisher option
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0746 запросить цену → | Staple finisher option -- |
Staple finisher—крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0531 запросить цену → | Staple finisher staple “Staple finisher staple cartridge door cartridge door removal” on page 526 |
| 2 | 41X0495 запросить цену → | Staple finisher rear cover “Staple finisher rear cover removal” on page 523 |
| 3 | 41X0933 запросить цену → | Staple finisher cover ‑‑ |
| 4 | 41X0493 запросить цену → | Staple finisher right “Staple finisher right cover removal” on cover page 522 |
| 5 | 41X0494 запросить цену → | Staple finisher front “Staple finisher front cover removal” on cover page 522 |
| 6 | 41X0520 запросить цену → | Staple finisher lock “Staple finisher lock в сборе removal” в сборе on page 528 |
| 7 | 41X0498 запросить цену → | Staple finisher jam door “Staple finisher jam access door removal” on page 527 |
| 8 | 41X0507 запросить цену → | Staple finisher top cover “Staple finisher tamper top cover removal” on page 561 |
| 9 | 41X0497 запросить цену → | Staple finisher inner rear “Staple finisher inner rear cover cover removal” on page 525 |

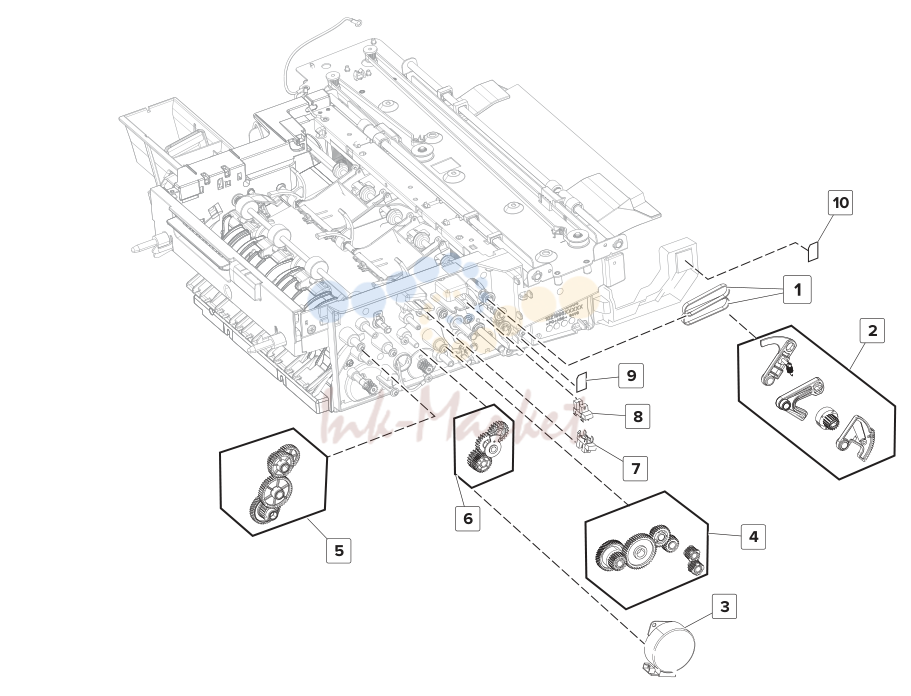

Staple finisher—передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0521 запросить цену → | Staple finisher exit roller “Staple finisher exit roller belts belts removal” on page 557 |
| 2 | 41X0516 запросить цену → | Staple finisher front “Staple finisher front upper position upper exit roller position exit roller gears removal” on page 553 gears |
| 3 | 40X8753 запросить цену → | мотор (staple finisher “мотор (staple finisher aligner paddle) aligner paddle) removal ” on page 548 |
| 4 | 41X0514 запросить цену → | Staple finisher exit gears “Staple finisher exit gears removal” on page 555 |
| 5 | 41X0512 запросить цену → | Staple finisher transport “Staple finisher transport gears gears removal” on page 548 |
| 6 | 41X0513 запросить цену → | Staple finisher aligner “Staple finisher aligner paddle gears paddle gears removal” on page 550 |
| 7 | 40X7301 запросить цену → | датчик (staple finisher “Staple finisher aligner paddle gears aligner paddle) removal” on page 550 |
| 9 | 41X0504 запросить цену → | датчик (staple finisher “датчик (staple finisher lower bin full) front lower bin full) removal” on page 530 |

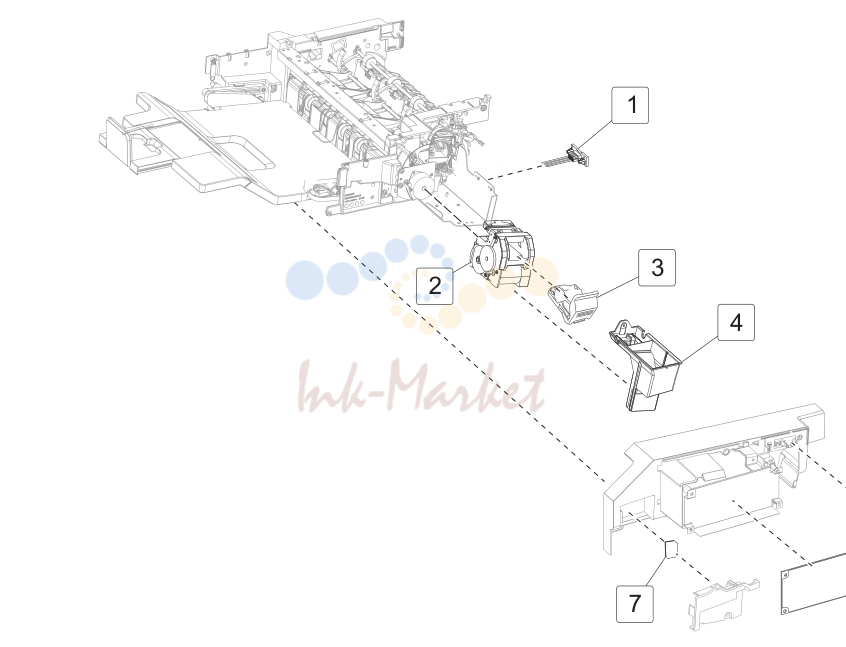

Staple finisher—Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0506 запросить цену → | Staple finisher interface “Staple finisher interface cable cable removal” on page 533 |
| 2 | 41X0501 запросить цену → | Staple finisher staple unit “Staple finisher staple unit removal” on page 540 |
| 3 | 41X0530 запросить цену → | Staple finisher staple -- cartridge holder |
| 4 | 41X0500 запросить цену → | Staple finisher staple “Staple finisher staple unit ejector cartridge ejector removal” on page 538 |
| 5 | 41X0499 запросить цену → | Staple finisher staple “Staple finisher staple cartridge door cartridge door switch switch removal” on page 529 |
| 6 | 41X0496 запросить цену → | Staple finisher controller “Staple finisher controller board board removal” on page 525 |
| 7 | 41X0504 запросить цену → | датчик (staple finisher rear “датчик (staple finisher lower bin full) lower bin full) removal” on page 530 |
| 41X0783 запросить цену → | Staple finisher cable parts ‑‑ pack |
Staple finisher—задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0505 запросить цену → | Staple finisher jam door “Staple finisher jam door switches switch removal” on page 542 |
| 2 | 41X0503 запросить цену → | Staple finisher stack “Staple finisher stack clamp removal” clamp on page 544 |
| 3 | 40X7301 запросить цену → | датчик (staple finisher “Staple finisher stack clamp removal” stack clamp) on page 544 |
| 4 | 41X0784 запросить цену → | Staple finisher rear upper “Staple finisher rear upper position exit exit roller position gears roller gears removal” on page 535 |
| 5 | 41X0502 запросить цену → | Staple finisher stack “Staple finisher stack clamp solenoid clamp solenoid removal” on page 543 |
| 6 | 40X8256 под заказ | мотор (staple finisher “мотор (staple finisher upper exit roller) upper exit roller) removal” on page 534 |
| 7 | 41X0504 запросить цену → | датчик (staple finisher “датчик (staple finisher upper bin full) rear upper bin full) removal” on page 531 |

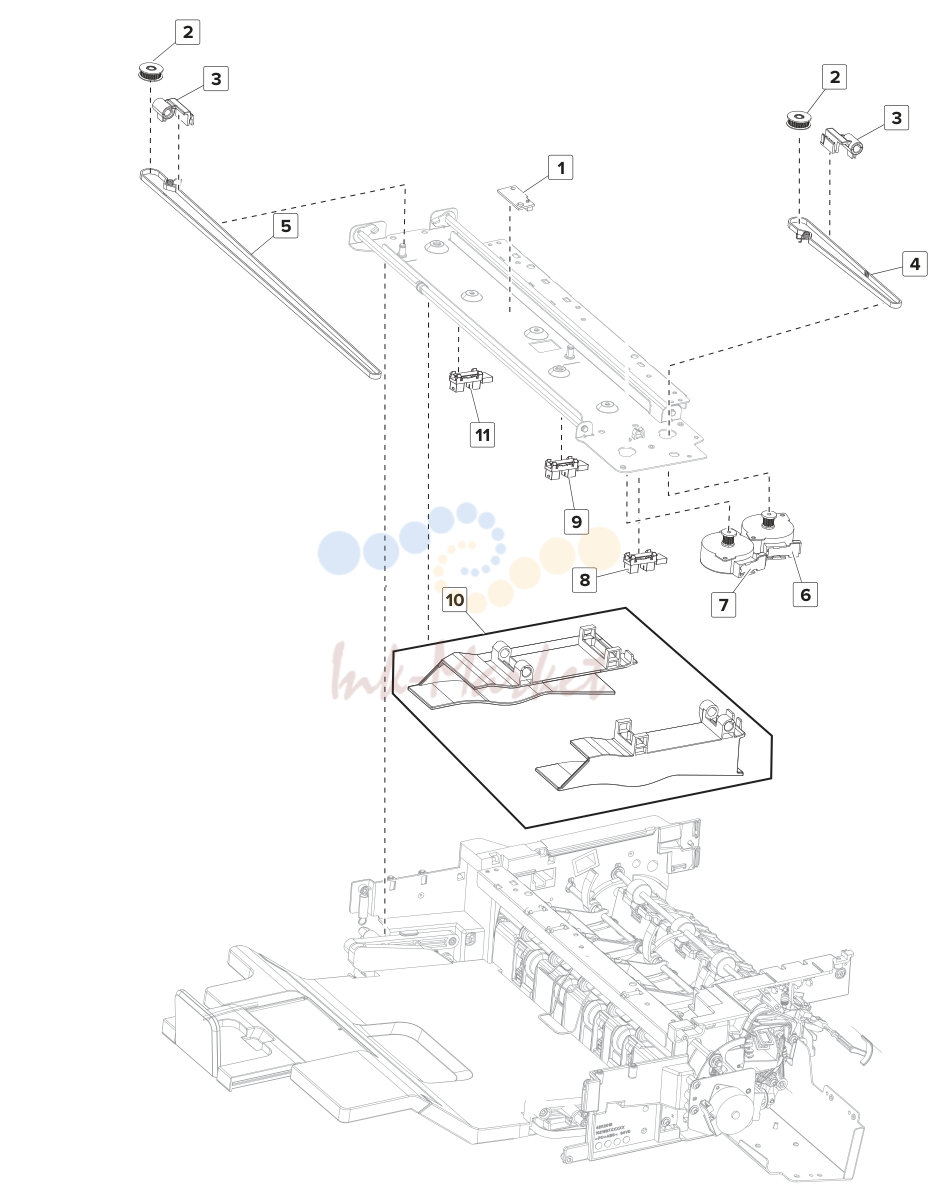

Staple finisher—Tamper
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0778 запросить цену → | Staple finisher cave light “Staple finisher tamper top cover removal” on page 561 |
| 2 | 41X0776 запросить цену → | Staple finisher tamper “Staple finisher tamper pulley gear pulley gears removal” on page 565 |
| 3 | 41X0508 запросить цену → | Staple finisher tamper “Staple finisher tamper removal” on belt holders page 566 |
| 4 | 41X0535 запросить цену → | Staple finisher rear “Staple finisher tamper belts removal” tamper belt on page 564 |
| 5 | 41X0534 запросить цену → | Staple finisher front “Staple finisher tamper belts removal” tamper belt on page 564 |
| 6 | 40X8211 запросить цену → | мотор (staple finisher rear “мотор (staple finisher tamper) tamper) removal” on page 562 |
| 8 | 40X7301 запросить цену → | датчик (staple finisher “датчик (staple finisher tamper rear tamper home) position) removal” on page 562 |
| 10 | 41X0509 запросить цену → | Staple finisher tampers “Staple finisher tamper removal” on page 566 |

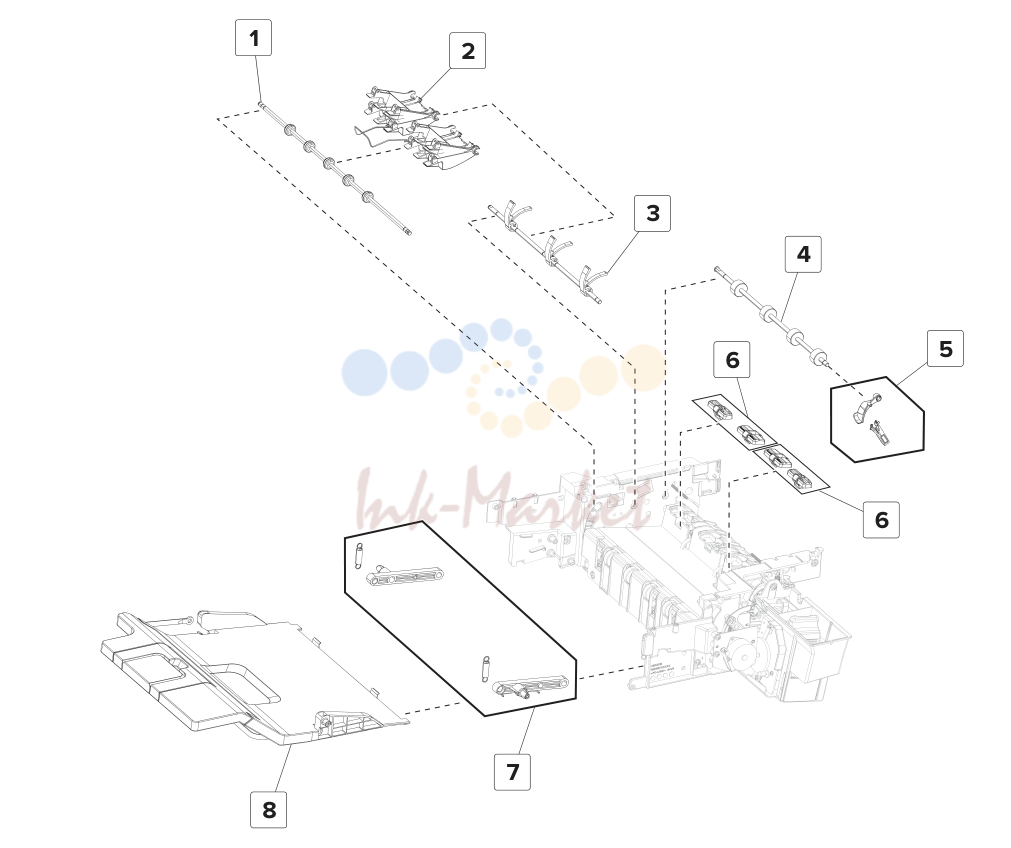

Staple finisher—Transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0515 запросить цену → | Staple finisher upper “Staple finisher upper exit roller removal” exit roller on page 578 |
| 2 | 41X0519 запросить цену → | Staple finisher upper “Staple finisher aligner paddle and upper paper guide paper guide removal” on page 575 |
| 3 | 41X0518 запросить цену → | Staple finisher aligner “Staple finisher aligner paddle and upper paddle paper guide removal” on page 575 |
| 4 | 41X0517 запросить цену → | Staple finisher compiler “Staple finisher compiler feed roller feed roller removal” on page 572 |
| 5 | 41X0525 запросить цену → | Staple finisher compiler “Staple finisher compiler paper guide paper guide removal” on page 570 |
| 6 | 41X0526 запросить цену → | Staple finisher compiler “Staple finisher compiler feed idler feed idler removal” on page 574 |
| 7 | 41X0527 запросить цену → | Staple finisher bin link “Staple finisher bin link removal” on page 568 |
| 8 | 41X0528 запросить цену → | Staple finisher bin “Staple finisher bin removal” on page 569 |

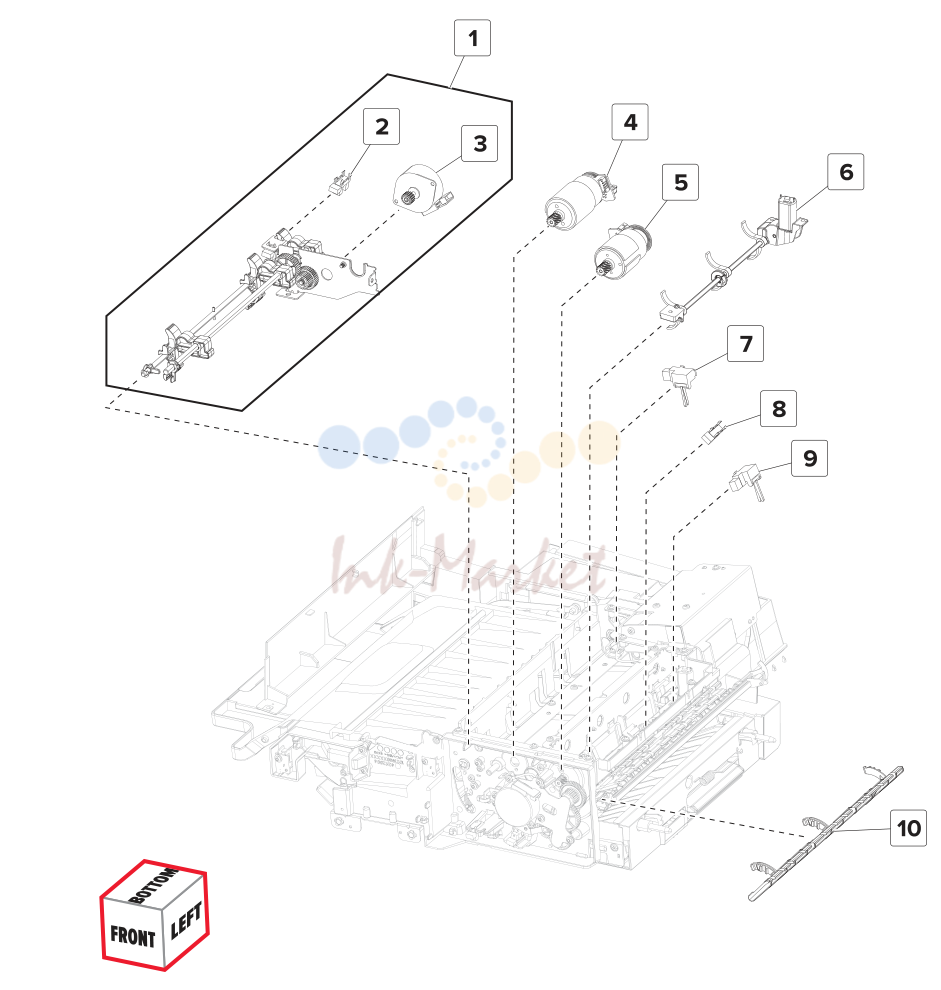

Staple finisher—Bottom
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0532 запросить цену → | Staple finisher bin clamp “Staple finisher bin clamp в сборе в сборе removal” on page 582 |
| 2 | 40X7301 запросить цену → | датчик (staple finisher bin “датчик (staple finisher bin clamp) clamp) removal” on page 590 |
| 3 | 40X8256 под заказ | мотор (staple finisher bin “мотор (staple finisher bin clamp) clamp) removal” on page 591 |
| 4 | 41X0529 запросить цену → | мотор (staple finisher exit) “мотор (staple finisher exit) removal” on page 596 |
| 6 | 41X0523 запросить цену → | Staple finisher decurl “Staple finisher decurl в сборе paddle removal” on page 598 |
| 7 | 40X8745 запросить цену → | датчик (staple finisher “датчик (staple finisher staple unit staple unit paper present) paper present) removal” on page 599 |
| 10 | 41X0511 запросить цену → | Staple finisher entrance “Staple finisher entrance paper guide paper guide removal” on page 581 |
| 41X0786 запросить цену → | Staple finisher screw ‑‑ parts pack | |
| 41X0787 запросить цену → | Staple finisher plastic clip ‑‑ |
комментарии
