Lexmark CS720 / CS725 / C4150 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- крышки 2
- Control panel
- печь
- перенос module
- подача бумаги
- Paper path 1
- Paper path 2
- дуплекс
- Electrical
- 550‑sheet tray option 1
- 550‑sheet tray option 2
- Adjustable stand
- Miscellaneous parts
- Power cords

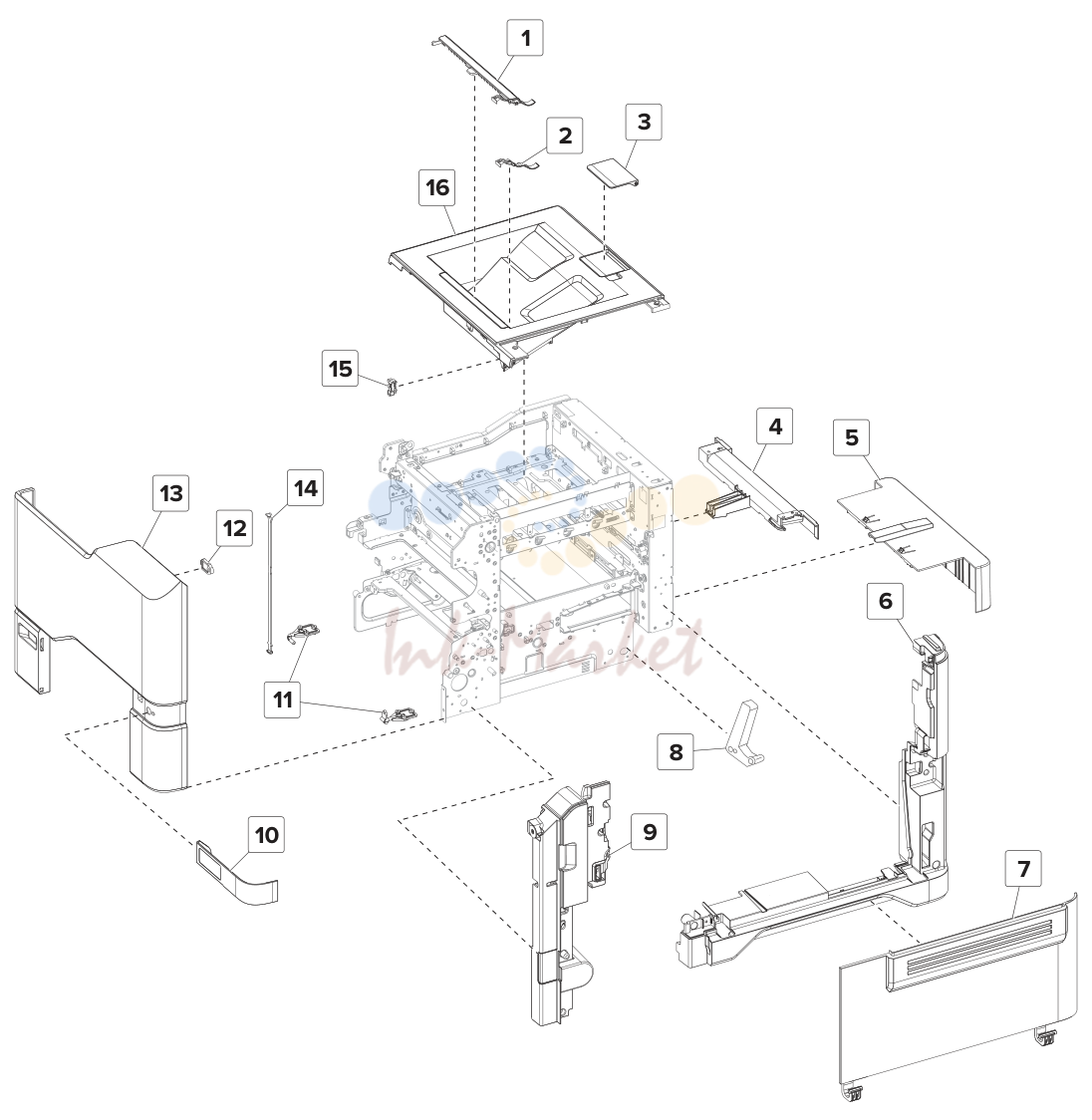

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0773 под заказ | выход bin exit cover “выход bin exit cover removal” on page 367 |
| 2 | 41X0772 запросить цену → | выход bin flag “выход bin flag removal” on page 367 |
| 3 | 41X0410 запросить цену → | Bin extender -- |
| 4 | 41X0424 запросить цену → | задний handle cover -- |
| 5 | 41X0408 запросить цену → | задний tray cover -- |
| 6 | 41X0419 запросить цену → | правая крышка “правая крышка removal” on page 272 |
| 7 | 41X0403 запросить цену → | Imaging unit cover “Imaging unit cover removal” on page 324 |
| 8 | 41X0686 запросить цену → | TPS wiper mechanism “TPS wiper mechanism removal” on page 330 |
| 9 | 41X0421 запросить цену → | мотор cover “мотор cover removal” on page 273 |
| 10 | 41X0401 запросить цену → | лоток indicator cover -- |
| 11 | 41X0567 запросить цену → | передняя крышка hinges “передняя крышка hinges removal” on page 368 |
| 12 | 41X0560 запросить цену → | передний door bracket -- |
| 13 | 41X0411 запросить цену → | передняя крышка “передняя крышка removal” on page 265 |
| 14 | 41X0380 запросить цену → | передний door strap -- |
| 15 | 41X0570 запросить цену → | датчик (bin full) -- |
| 16 | 41X0409 запросить цену → | верхняя крышка “верхняя крышка removal” on page 268 |
| 41X0448 запросить цену → | датчик (interlock -- в сборе) |

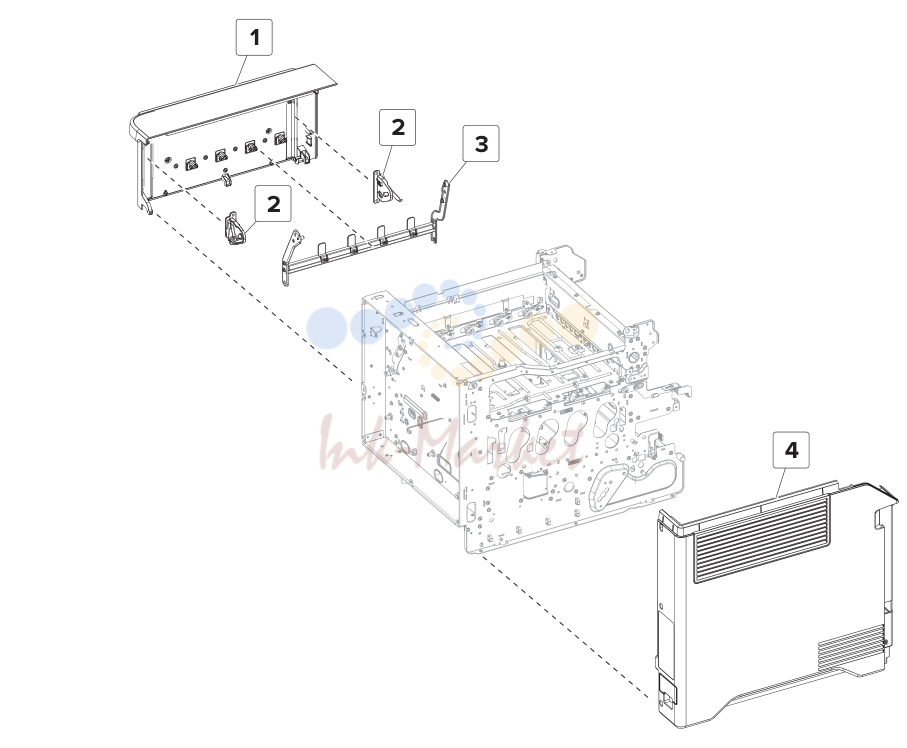

крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0414 запросить цену → | Toner door “Toner door removal” on page 276 |
| 2 | 41X0558 запросить цену → | Toner door mount “Toner door mount bracket removal” on bracket page 278 |
| 3 | 41X0415 запросить цену → | Toner door mount “Toner door mount removal” on page 279 |
| 4 | 41X0412 запросить цену → | левая крышка “левая крышка removal” on page 271 |
| 41X1009 запросить цену → | External air filter “External air filter removal” on page |

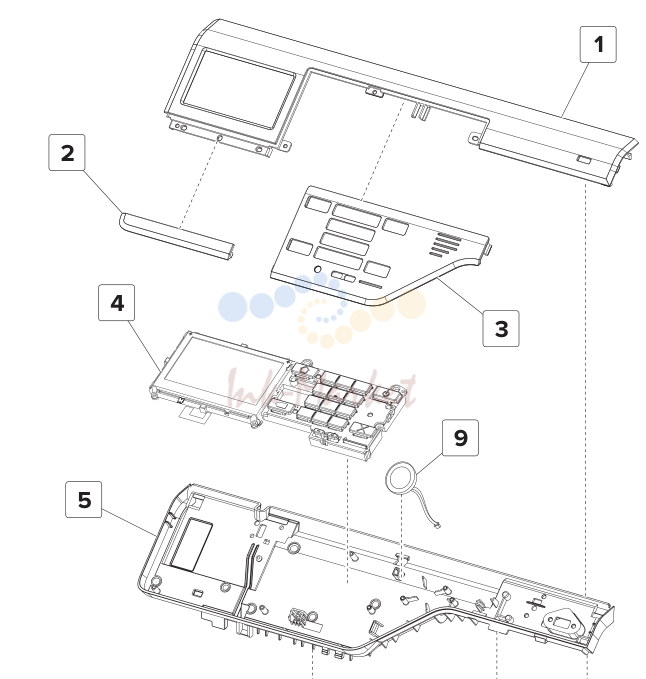

Control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0416 запросить цену → | верхний control panel “верхний control panel removal” on cover page 280 |
| 2 | 41X0871 запросить цену → | C620 badge cover “Badge cover removal” on page 283 |
| 2 | 41X0872 запросить цену → | C720 badge cover “Badge cover removal” on page 283 |
| 2 | 41X0873 запросить цену → | C4150 badge cover “Badge cover removal” on page 283 |
| 3 | 41X0422 запросить цену → | Number pad cover “Number pad cover removal” on page 284 |
| 4 | 41X0050 запросить цену → | 4.3‑in. control panel “верхний control panel removal” on page 280 |
| 5 | 41X0423 запросить цену → | Control panel base “Control panel base cover removal” on cover page 287 |
| 6 | 41X0561 запросить цену → | левый control panel arm “Control panel arms removal” on page 284 |
| 7 | 41X0441 запросить цену → | Control panel USB cable -- |
| 8 | 41X0562 запросить цену → | правый control panel arm “Control panel arms removal” on page 284 |
| 9 | 41X0399 запросить цену → | Speaker “Speaker removal” on page 286 |

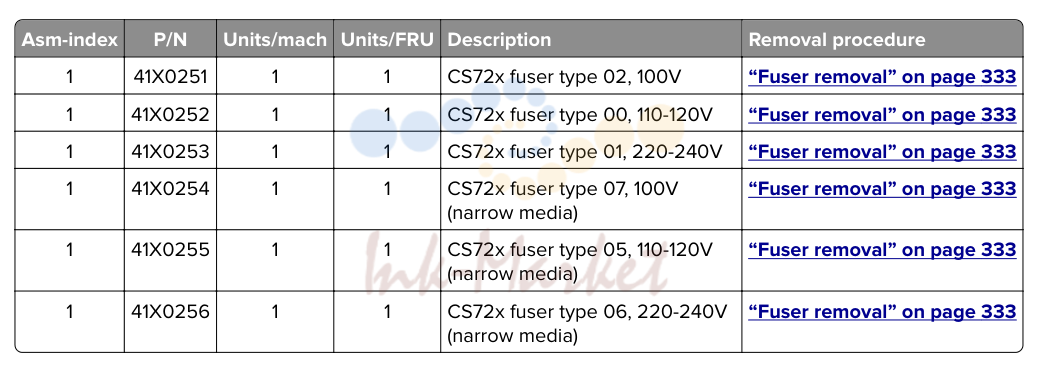

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0251 запросить цену → | CS72x fuser type 02, 100V “печь removal” on page 333 |
| 1 | 41X0252 запросить цену → | CS72x fuser type 00, 110-120V “печь removal” on page 333 |
| 1 | 41X0253 под заказ | CS72x fuser type 01, 220-240V “печь removal” on page 333 |
| 1 | 41X0254 запросить цену → | CS72x fuser type 07, 100V “печь removal” on page 333 (narrow media) |
| 1 | 41X0255 запросить цену → | CS72x fuser type 05, 110-120V “печь removal” on page 333 (narrow media) |
| 1 | 41X0256 запросить цену → | CS72x fuser type 06, 220-240V “печь removal” on page 333 (narrow media) |

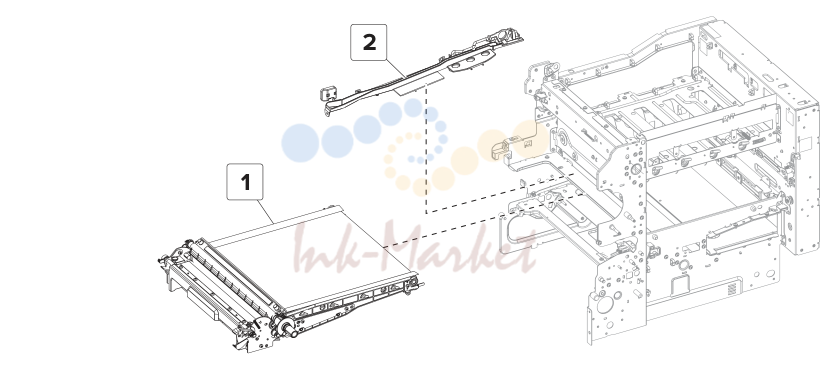

перенос module
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9929 под заказ | перенос module “перенос module removal” on page 334 |
| 2 | 41X0683 запросить цену → | перенос module guide “перенос module guide rail removal” rail on page 336 |

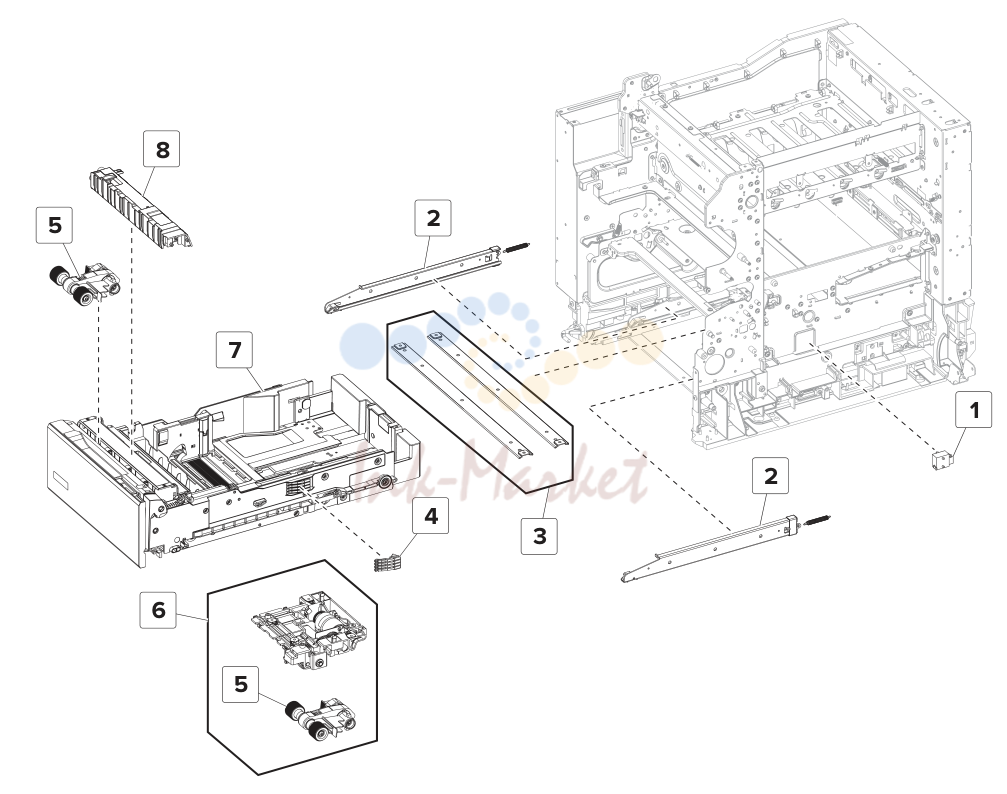

подача бумаги
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7911 запросить цену → | датчик (paper size) “датчик (paper size) removal” on page 312 |
| 2 | 41X0372 запросить цену → | лоток rails “лоток rail removal” on page 369 |
| 3 | 41X0825 запросить цену → | Support strap -- |
| 4 | 41X0373 запросить цену → | Paper size sensor actuators -- |
| 5 | 41X0956 ✓ в наличии | Pick roller (tray 1 and MPF) -- |
| 6 | 41X0396 под заказ | Media feeder “Media feeder removal” on page 373 |
| 7 | 41X0268 запросить цену → | 550-sheet tray -- |
| 8 | 41X0374 ✓ в наличии | Separation block -- |

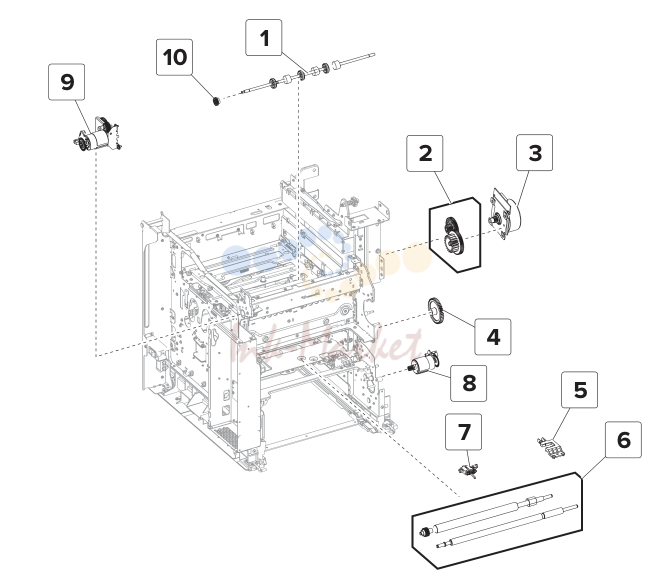

Paper path 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0390 запросить цену → | выход roll “выход roll removal” on page 364 |
| 2 | 41X0395 запросить цену → | привод печи gear ‑‑ |
| 3 | 41X0001 запросить цену → | мотор (fuser) “мотор (fuser) removal” on page 318 |
| 4 | 41X0757 запросить цену → | Waste toner bottle idler “Waste toner bottle idler gear gear removal” on page 324 |
| 5 | 41X0450 запросить цену → | датчик (media type) “датчик (media type) removal” on page 340 |
| 6 | 41X0386 запросить цену → | Deskew rollers “Deskew rollers removal” on page |
| 7 | 41X0385 запросить цену → | датчик (input) “датчик (input) removal” on page 341 |
| 8 | 41X0381 запросить цену → | мотор (duplex/MPF) “мотор (duplex/MPF) removal” on page 315 |
| 9 | 41X0451 запросить цену → | мотор (output) “мотор (output) removal” on page |
| 10 | 41X0391 запросить цену → | выход gear -- |
| 41X0392 запросить цену → | выход drive -- |

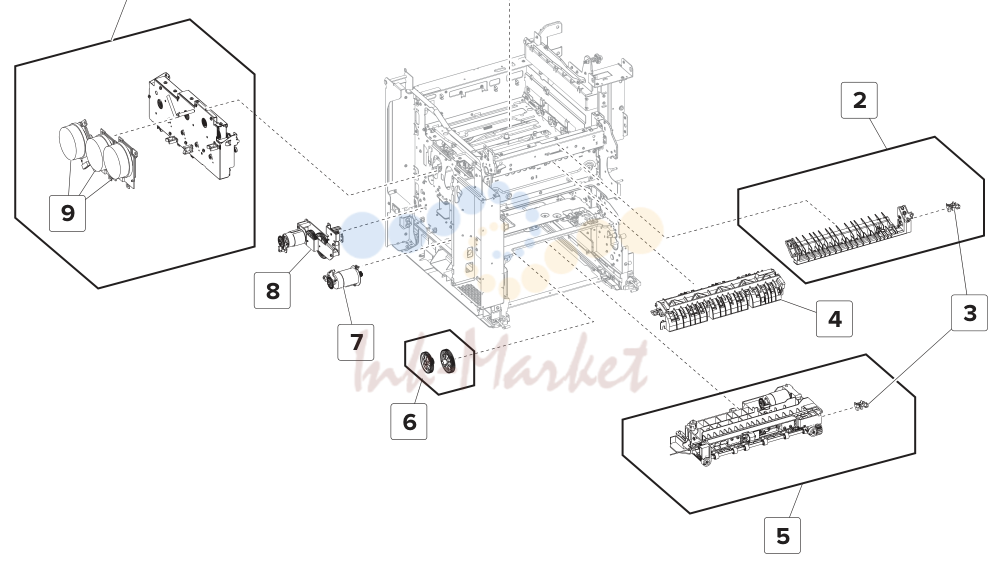

Paper path 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0265 запросить цену → | Printhead “Printhead removal” on page 361 |
| 2 | 41X0389 запросить цену → | Diverter “Diverter removal” on page 350 |
| 3 | 41X0570 запросить цену → | датчик (duplex path 1 / -- MPF pass‑through) |
| 4 | 41X0388 запросить цену → | реверс-привод guide “реверс-привод guide removal” on page |
| 5 | 41X0384 под заказ | Isolation unit “Isolation unit removal” on page 371 |
| 6 | 41X0758 запросить цену → | Aligner drivetrain kit -- |
| 7 | 41X0387 запросить цену → | мотор (deskew) “мотор (deskew) removal” on page 299 |
| 8 | 41X0393 запросить цену → | мотор (black only retract) “мотор (black only retract) removal” on page 309 |
| 9 | 41X0564 запросить цену → | мотор (EP drive) “мотор (EP drive) removal” on page 296 |
| 10 | 41X0264 запросить цену → | EP gear box “EP gear box removal” on page 302 |
| 41X0897 запросить цену → | Developer hold down “Developer hold down removal” on arm page 363 |

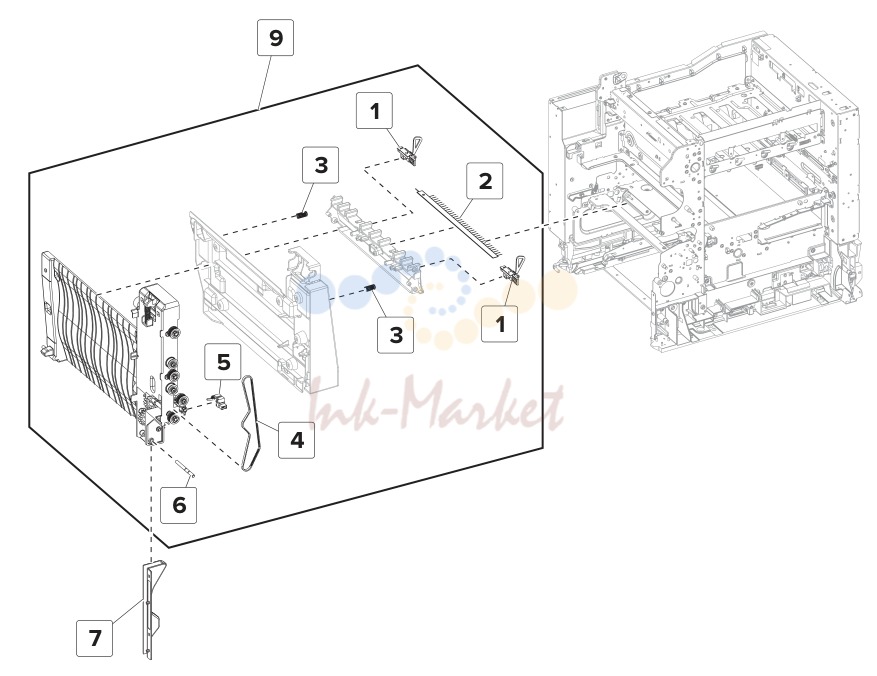

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0447 запросить цену → | датчик (fuser buckle / “Sensors (fuser buckle and narrow narrow media) media) removal” on page 294 |
| 2 | 41X0824 запросить цену → | Static brush -- |
| 3 | 41X0379 запросить цену → | направляющая spring -- |
| 4 | 41X0378 запросить цену → | Tensioner belt “Tensioner belt removal” on page |
| 5 | 41X0446 запросить цену → | датчик (duplex staging) -- |
| 6 | 41X0377 запросить цену → | Pivot shaft “Pivot shaft removal” on page 291 |
| 7 | 41X0400 запросить цену → | шлейф cover -- |
| 8 | 41X0407 запросить цену → | дуплекс outer guide “дуплекс outer guide removal” on page 289 |
| 9 | 41X0376 запросить цену → | дуплекс inner guide “дуплекс inner guide removal” on page 291 |

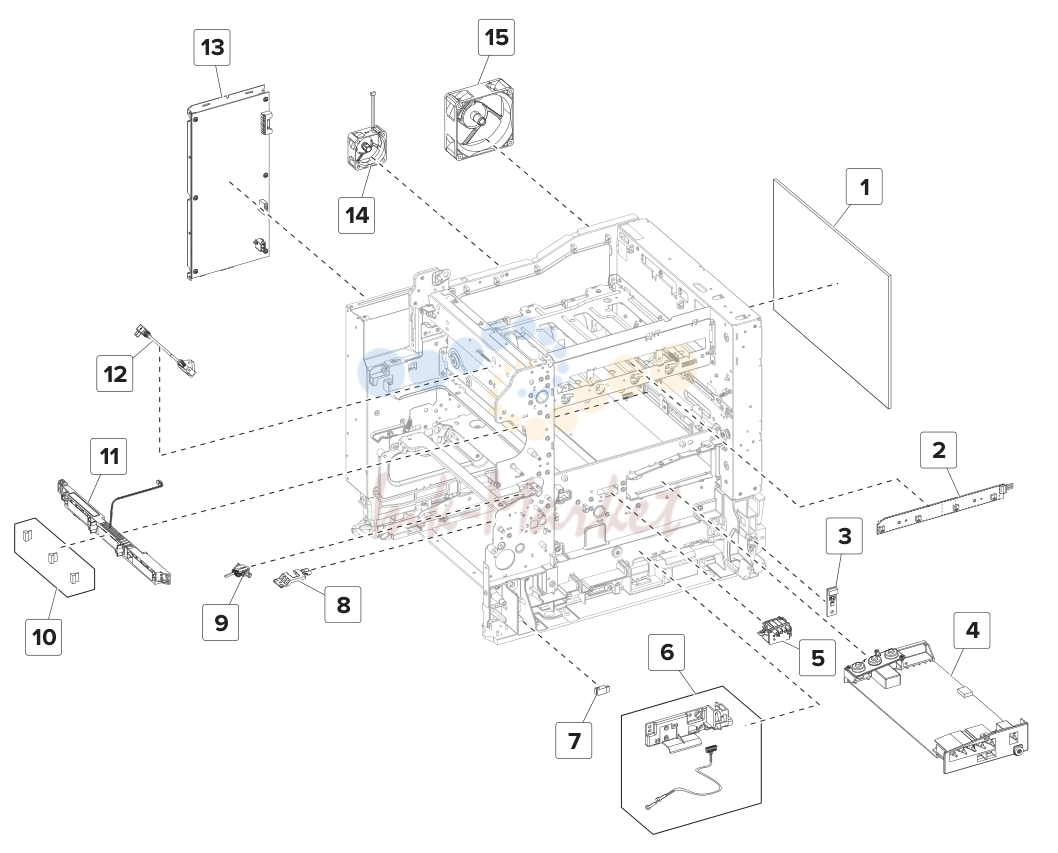

Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0267 под заказ | Controller board “Controller board removal” on page 357 |
| 2 | 41X0394 запросить цену → | TMC card “TMC card removal” on page 315 |
| 3 | 41X0785 запросить цену → | датчик (weather station) “датчик (weather station) removal ” on page 311 |
| 4 | 41X0270 запросить цену → | High voltage power supply “HVPS removal” on page 319 |
| 5 | 41X0382 запросить цену → | Toner cartridge contact “Toner cartridge contacts removal” on page 328 |
| 6 | 41X0486 запросить цену → | датчик (waste toner contact) “датчик (waste toner contact) removal ” on page 314 |
| 7 | 41X0566 запросить цену → | датчик (MPF paper present) “датчик (MPF paper present) removal” on page 322 |
| 8 | 41X0450 запросить цену → | датчик (media type) “датчик (media type) removal” on page 340 |
| 9 | 41X0385 запросить цену → | датчик (input) “датчик (input) removal” on page 341 |
| 10 | 41X0578 запросить цену → | TPS wipers “TPS wiper removal” on page 332 |
| 11 | 41X0383 запросить цену → | датчик (TPS) “датчик (TPS) removal” on page 325 |
| 12 | 41X0441 запросить цену → | Control panel USB cable -- |
| 13 | 41X0425 запросить цену → | Low voltage power supply “LVPS removal” on page 305 |
| 14 | 41X0398 запросить цену → | печь fan “печь fan removal” on page 299 |
| 15 | 41X0397 запросить цену → | Main fan “Main fan removal” on page |
| 41X0719 запросить цену → | Control panel cable kit -- | |
| 41X0575 запросить цену → | TPS cable -- |

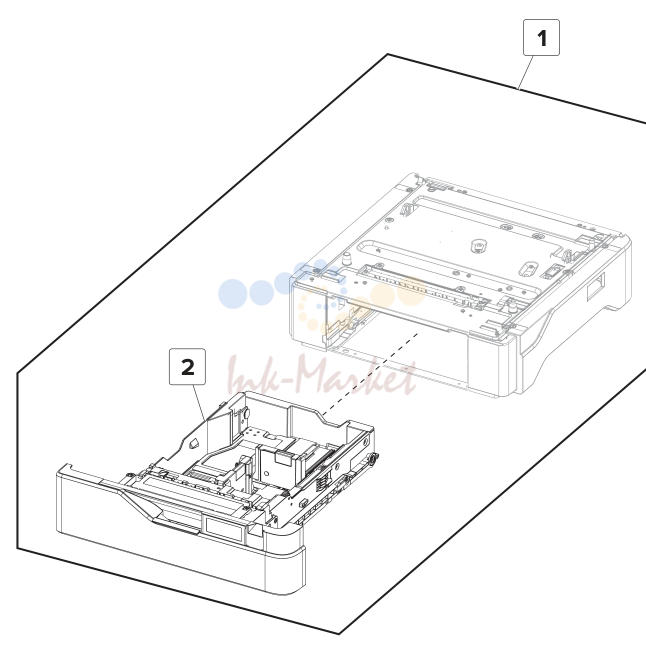

550‑sheet tray option 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0271 запросить цену → | 550-sheet tray -- |
| 2 | 41X0361 запросить цену → | 550-sheet tray insert -- |

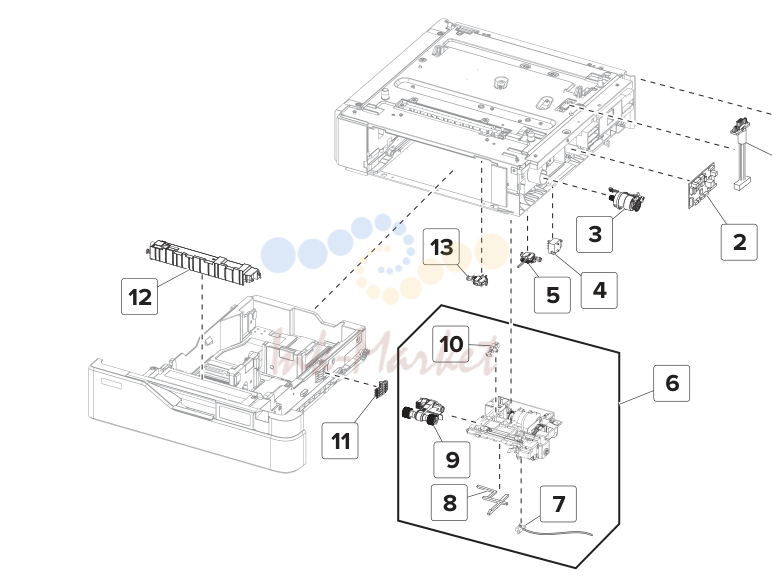

550‑sheet tray option 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0471 запросить цену → | 550-sheet tray interface “550-sheet tray interface cable cable removal” on page 383 |
| 2 | 41X0331 запросить цену → | 550-sheet tray controller “550-sheet tray controller board board в сборе removal” on page 382 |
| 3 | 41X0466 запросить цену → | мотор (550-sheet tray “мотор (550-sheet tray pass‑through) pass‑through) removal” on page |
| 4 | 40X7911 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray paper size) paper size) removal” on page 380 |
| 5 | 41X0468 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray trailing trailing edge) edge) removal” on page 380 |
| 6 | 41X0396 под заказ | 550-sheet tray paper feeder “550‑sheet tray paper feeder removal” on page 378 |
| 7 | 41X0469 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray index) index) removal” on page 386 |
| 8 | 41X0472 запросить цену → | 550-sheet tray empty “550-sheet tray empty sensor sensor actuator actuator removal” on page 384 |
| 9 | 41X0956 ✓ в наличии | 550-sheet tray pick roller -- |
| 10 | 41X0470 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray empty) empty) removal” on page 385 |
| 11 | 41X0373 запросить цену → | 550-sheet tray paper size -- sensor actuator |
| 12 | 41X0374 ✓ в наличии | 550-sheet tray separator -- pad |
| 13 | 41X0334 запросить цену → | датчик (550-sheet tray “датчик (550-sheet tray pass- pass-through) through) removal” on page 379 |

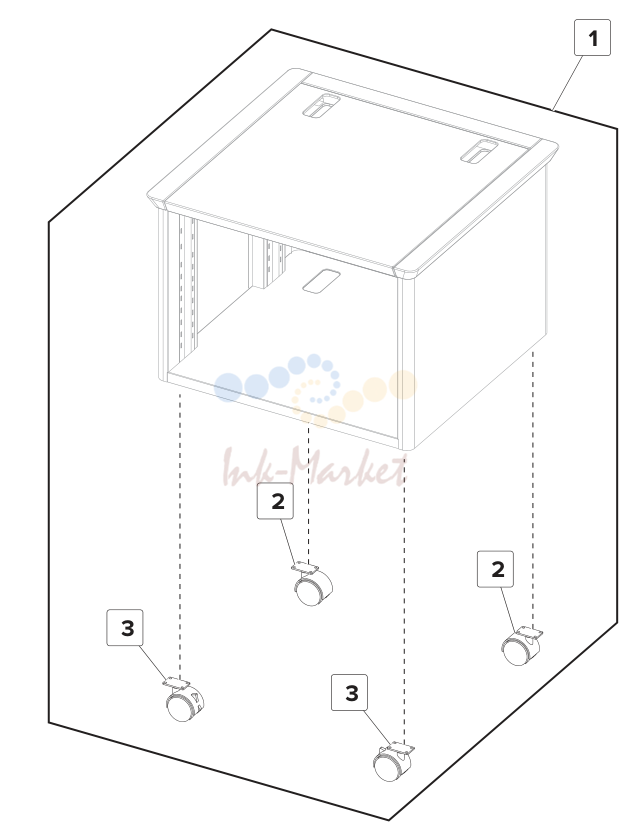

Adjustable stand
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0764 запросить цену → | Locking caster -- |
| 2 | 41X0775 запросить цену → | Nonlocking caster -- |
| 3 | 41X0774 запросить цену → | Locking caster -- |

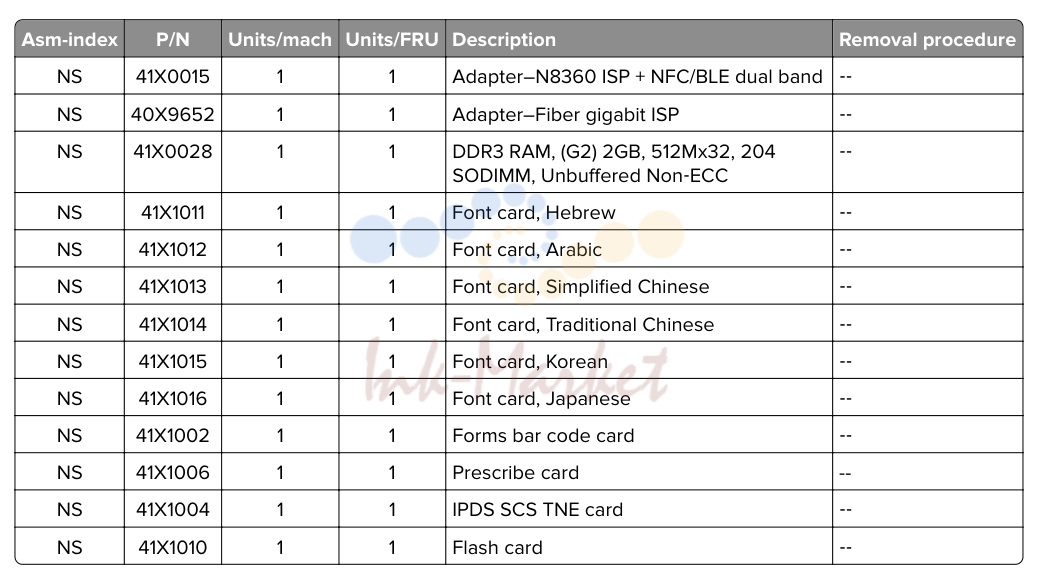

Miscellaneous parts
| № | Артикул | Наименование |
|---|---|---|
| 41X0015 запросить цену → | Adapter–N8360 ISP + NFC/BLE dual band ‑‑ | |
| 40X9652 запросить цену → | Adapter–Fiber gigabit ISP ‑‑ | |
| 41X0028 запросить цену → | DDR3 RAM, (G2) 2GB, 512Mx32, 204 ‑‑ SODIMM, Unbuffered Non‑ECC | |
| 41X1011 запросить цену → | Font card, Hebrew ‑‑ | |
| 41X1012 запросить цену → | Font card, Arabic ‑‑ | |
| 41X1013 запросить цену → | Font card, Simplified Chinese ‑‑ | |
| 41X1014 запросить цену → | Font card, Traditional Chinese ‑‑ | |
| 41X1015 запросить цену → | Font card, Korean ‑‑ | |
| 41X1016 запросить цену → | Font card, Japanese ‑‑ | |
| 41X1002 запросить цену → | Forms bar code card ‑‑ | |
| 41X1006 запросить цену → | Prescribe card -- | |
| 41X1004 запросить цену → | IPDS SCS TNE card ‑‑ | |
| 41X1010 запросить цену → | Flash card ‑‑ |

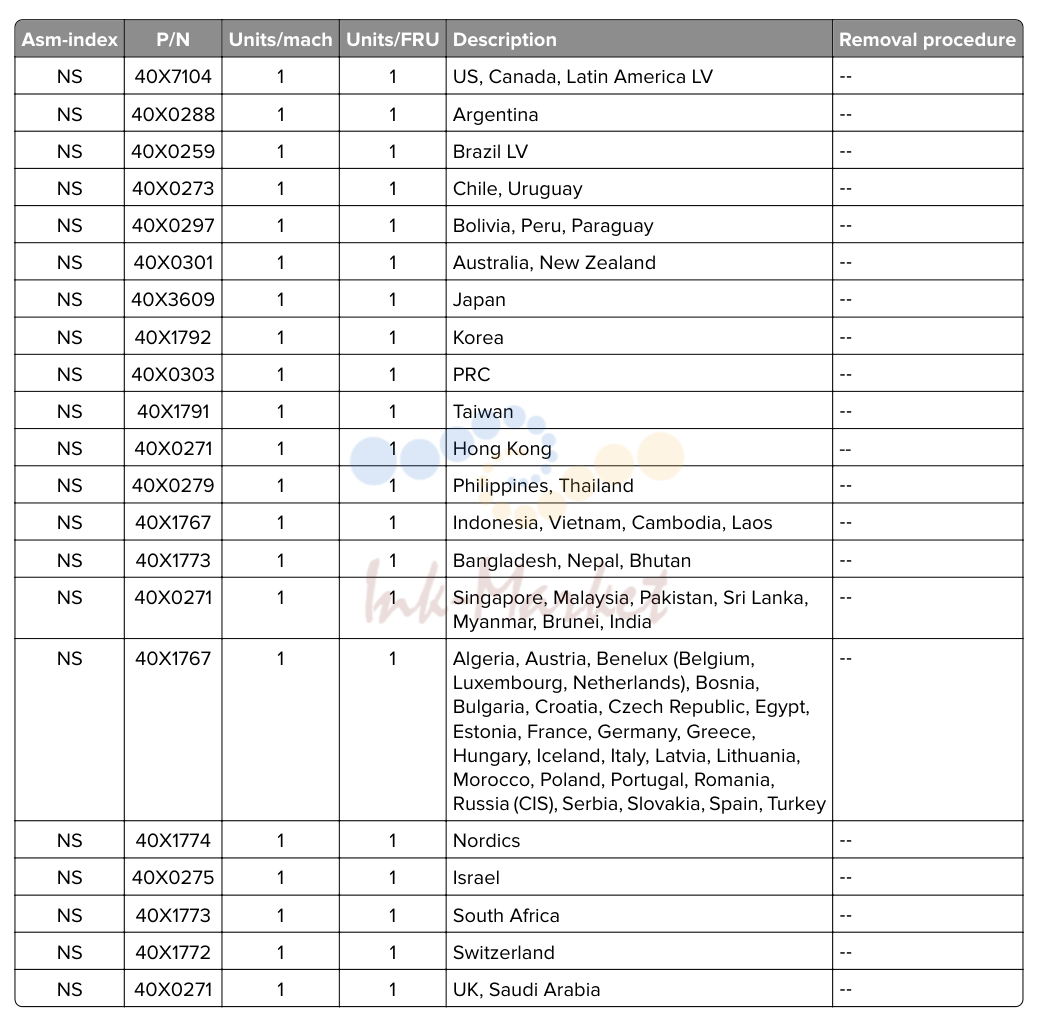

Power cords
| № | Артикул | Наименование |
|---|---|---|
| 40X7104 запросить цену → | US, Canada, Latin America LV ‑‑ | |
| 40X0288 запросить цену → | Argentina ‑‑ | |
| 40X0259 запросить цену → | Brazil LV ‑‑ | |
| 40X0273 запросить цену → | Chile, Uruguay ‑‑ | |
| 40X0297 запросить цену → | Bolivia, Peru, Paraguay ‑‑ | |
| 40X0301 запросить цену → | Australia, New Zealand ‑‑ | |
| 40X3609 запросить цену → | Japan ‑‑ | |
| 40X1792 запросить цену → | Korea ‑‑ | |
| 40X0303 запросить цену → | PRC ‑‑ | |
| 40X1791 запросить цену → | Taiwan ‑‑ | |
| 40X0271 запросить цену → | Hong Kong -- | |
| 40X0279 запросить цену → | Philippines, Thailand ‑‑ | |
| 40X1767 запросить цену → | Indonesia, Vietnam, Cambodia, Laos ‑‑ | |
| 40X1773 запросить цену → | Bangladesh, Nepal, Bhutan ‑‑ | |
| 40X1774 запросить цену → | Nordics ‑‑ | |
| 40X0275 запросить цену → | Israel ‑‑ | |
| 40X1772 запросить цену → | Switzerland ‑‑ |
