Lexmark CS421 / CS421 / CS622 / C2240 / C2325 / C2425 / C2535 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- 2-line control panel
- 2.4-inch and 4.3-inch control panel
- крышки
- Paper path and frame
- Electronics
- Cables and sensors
- Option trays
- Miscellaneous

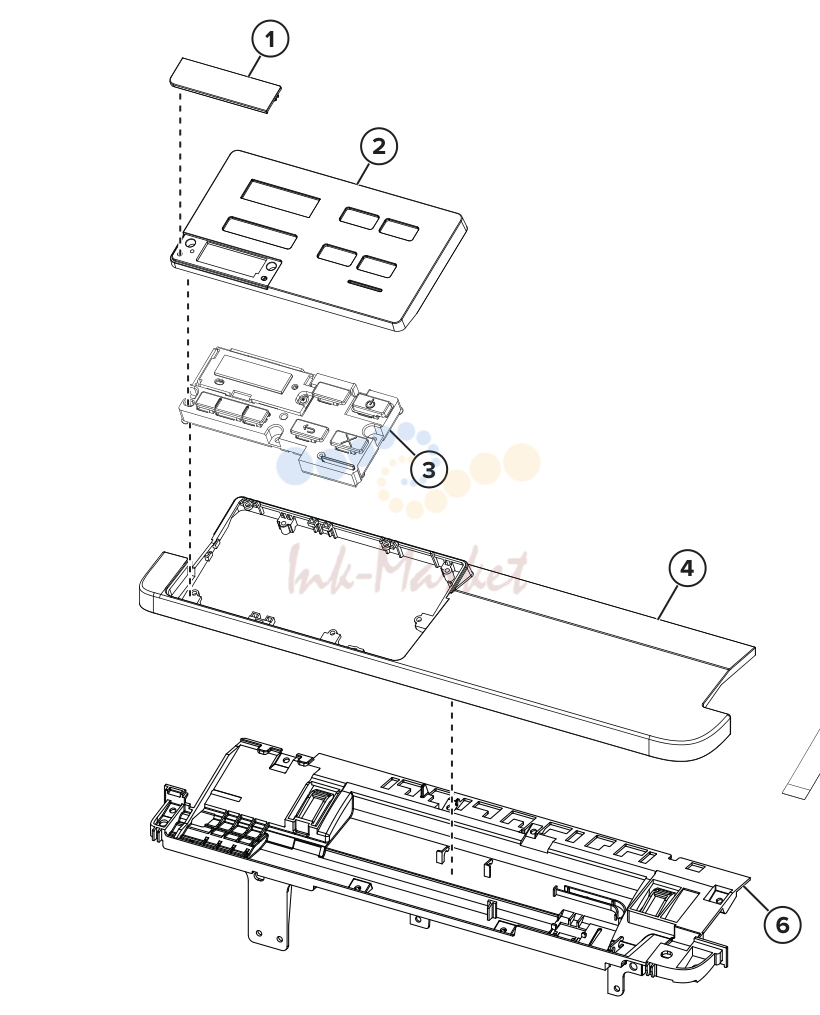

2-line control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2070 запросить цену → | CS321 control panel “2‑line control panel badge cover badge cover removal” on page 289 |
| 1 | 41X2127 запросить цену → | SC2325 control panel “2‑line control panel badge cover badge cover removal” on page 289 |
| 2 | 41X2044 запросить цену → | 2-line control panel bezel “2‑line control panel bezel removal” on page 291 |
| 3 | 41X2047 запросить цену → | 2-line control panel “2‑line control panel в сборе в сборе removal” on page 294 |
| 4 | 41X2045 запросить цену → | 2-line control panel top “2‑line control panel top cover cover removal” on page 295 |
| 5 | 41X2046 запросить цену → | 2-line control panel “2‑line control panel top cover ribbon cable removal” on page 295 |
| 6 | 41X1305 запросить цену → | 2-line control panel base “Control panel base removal” on cover page 288 |

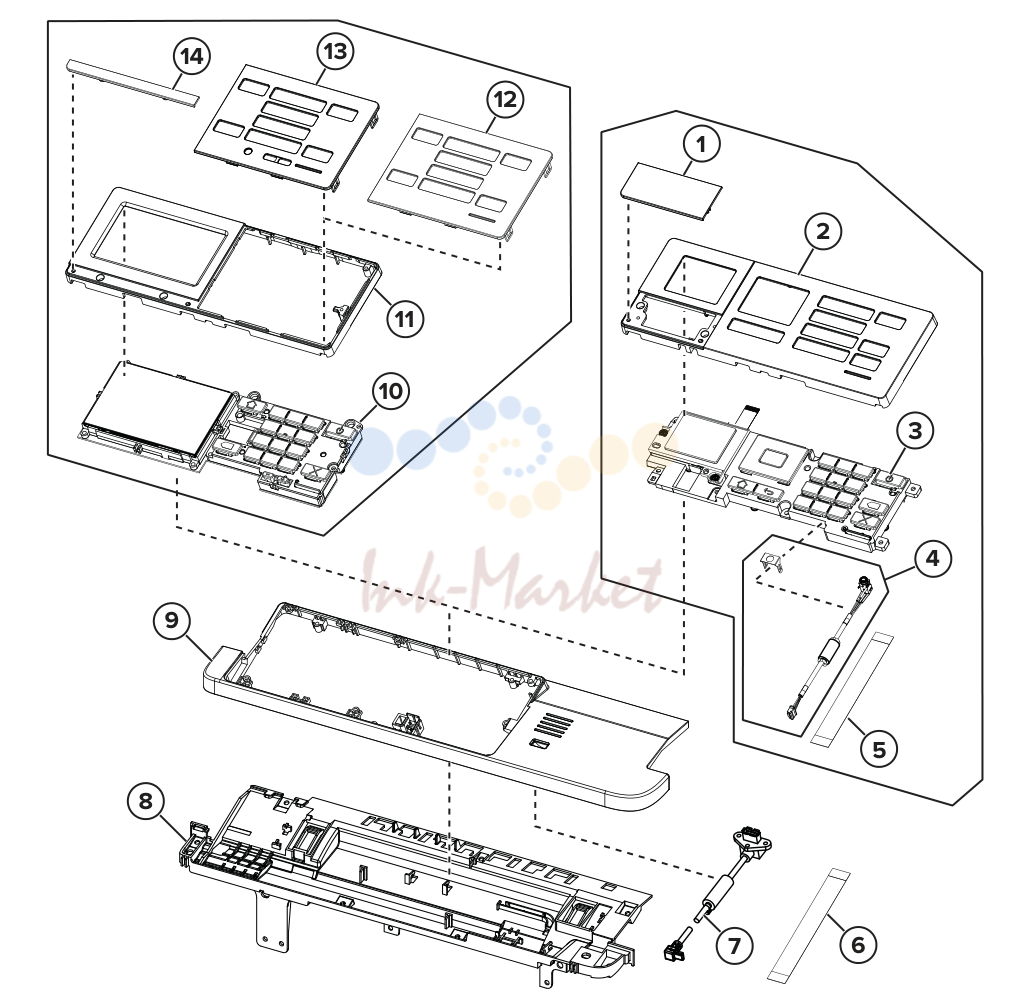

2.4-inch and 4.3-inch control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2049 запросить цену → | CS421 control panel badge “2.4‑inch control panel badge cover cover removal” on page 290 |
| 1 | 41X2050 запросить цену → | CS521 control panel badge “2.4‑inch control panel badge cover cover removal” on page 290 |
| 1 | 41X2132 запросить цену → | SC2425 control panel “2.4‑inch control panel badge badge cover cover removal” on page 290 |
| 1 | 41X2133 запросить цену → | SC2535 control panel “2.4‑inch control panel badge badge cover cover removal” on page 290 |
| 2 | 41X1304 запросить цену → | 2.4-inch control panel bezel “2.4‑inch control panel bezel (CS421, C2425, CS521, and removal” on page 291 CS2535) |
| 3 | 41X1627 запросить цену → | 2.4-inch control panel “2.4‑inch control panel top крышка в сборе (CS421, C2425, removal” on page 296 CS521, and CS2535) |
| 4 | 41X1308 запросить цену → | Headphone cable -- |
| 5 | 41X1309 запросить цену → | 2.4‑inch control panel FFC “2.4‑inch control panel top cover (CS421, C2425, CS521, and removal” on page 296 CS2535) |
| 5 | 41X2021 запросить цену → | 4.3-inch control panel FFC “4.3‑inch control panel top cover (CS622 and CS2240) removal” on page 298 |
| 7 | 41X1307 запросить цену → | USB cable “передний USB cable removal” on page 305 |
| 8 | 41X1305 запросить цену → | Control panel base cover “Control panel base removal” on page 288 |
| 9 | 41X1306 запросить цену → | 4.3-inch control panel top “4.3‑inch control panel top cover cover (CS622 and CS2240) removal” on page 298 |
| 10 | 41X2113 запросить цену → | 4.3-inch control panel “4.3‑inch control panel top крышка в сборе (CS622 and removal” on page 298 CS2240) |
| 11 | 41X1302 запросить цену → | 4.3-inch control panel bezel “4.3‑inch control panel bezel (CS622 and CS2240) removal” on page 292 |
| 12 | 41X2115 запросить цену → | 4.3-inch control panel “4.3‑inch control panel top cover keyboard cover without removal” on page 298 volume (CS622 and CS2240) |
| 13 | 41X1310 запросить цену → | 4.3-inch control panel “4.3‑inch control panel top cover keyboard cover (CS622 removal” on page 298 and CS2240) |
| 14 | 41X2048 запросить цену → | CS622 control panel badge “4.3‑inch control panel badge cover cover removal” on page 290 |

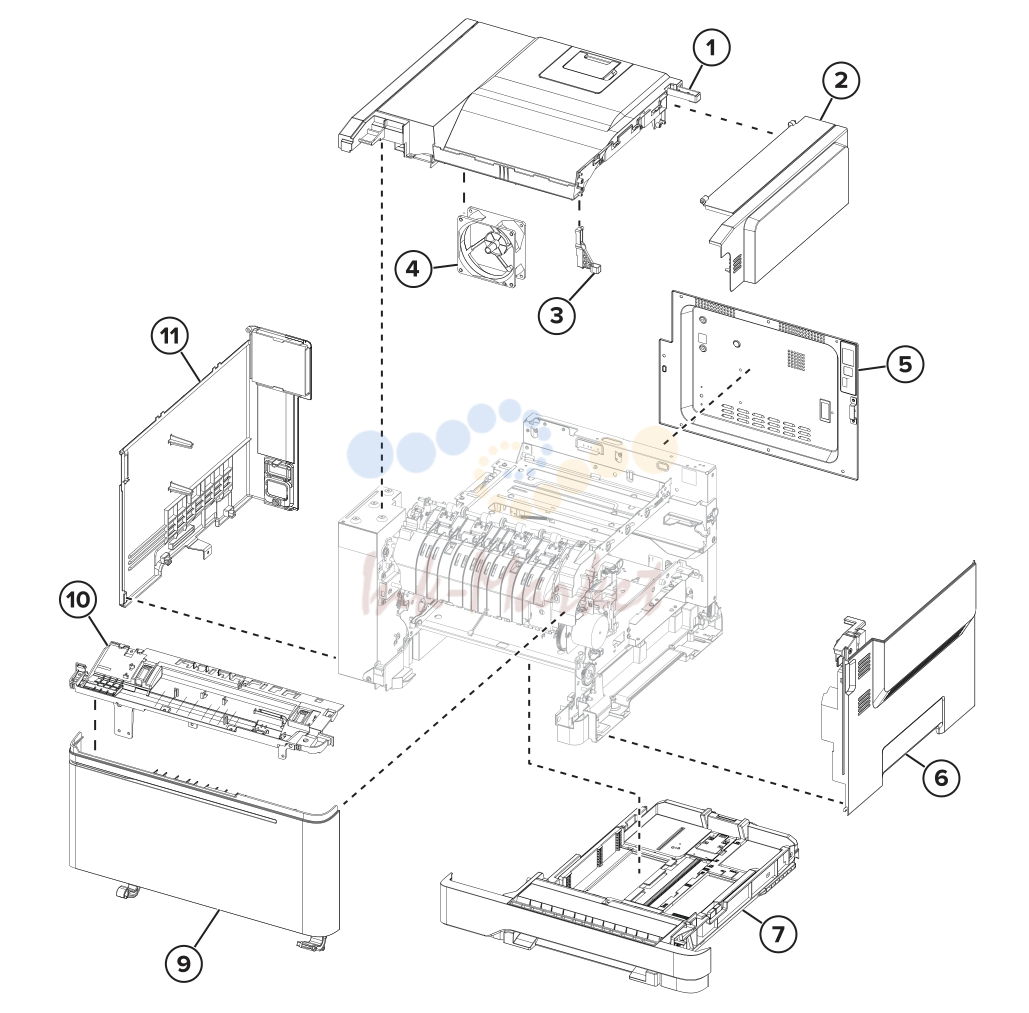

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X7633 запросить цену → | верхняя крышка “верхняя крышка removal” on page 344 |
| 2 | 40X7621 запросить цену → | Toner cover -- |
| 3 | 40X9244 запросить цену → | передний toner door bracket -- |
| 4 | 41X0397 запросить цену → | System fan “System fan removal” on page 340 |
| 5 | 41X2100 запросить цену → | задняя крышка, CS62x “задняя крышка removal” on page 341 |
| 5 | 41X1788 запросить цену → | задняя крышка, CS3x, CS4x, “задняя крышка removal” on page 341 CS52x |
| 6 | 40X7630 запросить цену → | правая крышка “правая крышка removal” on page 257 |
| 7 | 41X1285 запросить цену → | 250-sheet tray в сборе -- |
| 8 | 40X7619 запросить цену → | Door straps -- |
| 9 | 41X1286 запросить цену → | передний door в сборе “передний door removal” on page 282 |
| 10 | 41X1305 запросить цену → | Control pane base “Control panel base removal” on page 288 |
| 11 | 41X1291 запросить цену → | левая крышка “левая крышка removal” on page 244 |

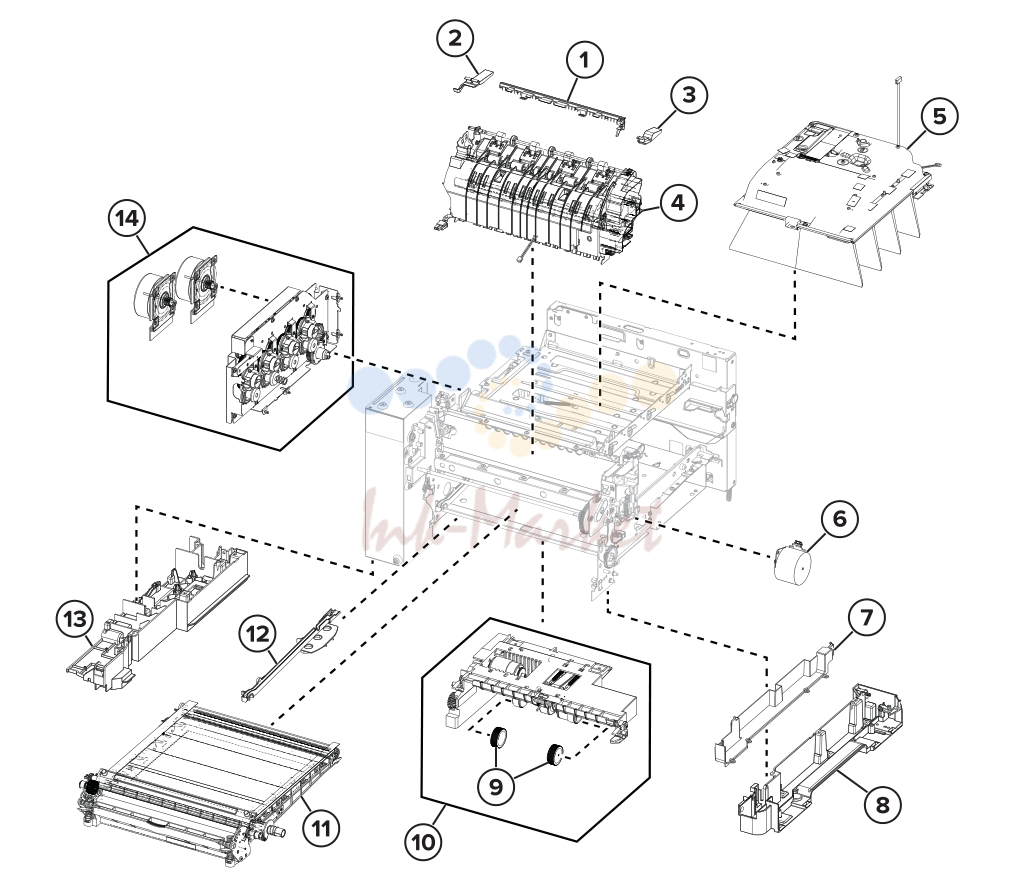

Paper path and frame
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2305 запросить цену → | печь deflector “Exit deflector removal” on page 312 |
| 2 | 41X2349 запросить цену → | Narrow media/bin full “Narrow media/bin full sensor flag flag removal” on page 350 |
| 3 | 41X2350 запросить цену → | правый deflector flag “правый output bin deflector removal” on page 352 |
| 4 | 41X1041 запросить цену → | 110 V печь “печь removal” on page 309 |
| 4 | 41X1300 под заказ | 220 V печь “печь removal” on page 309 |
| 4 | 41X1299 запросить цену → | 100 V печь “печь removal” on page 309 |
| 5 | 41X1040 запросить цену → | Printhead “Printhead removal” on page 350 |
| 6 | 40X7629 запросить цену → | мотор (fuser drive) “мотор (fuser drive) removal” on page 260 |
| 7 | 41X2327 запросить цену → | Subframe cable cover -- |
| 8 | 41X1312 запросить цену → | нижний right subframe “нижний right frame removal” on page 326 |
| 9 | 40X5168 ✓ в наличии | Pick tires “Pick tires removal” on page 314 |
| 10 | 41X1292 запросить цену → | Media feeder “лоток 1 media feeder removal” on page 337 |
| 11 | 41X1039 под заказ | перенос module “перенос module removal” on page 272 |
| 12 | 41X0580 запросить цену → | перенос module guide “перенос module guide removal” on page 333 |
| 13 | 41X2326 запросить цену → | нижний left subframe “нижний left frame removal” on page |
| 14 | 41X1289 под заказ | EP drive в сборе “EP drive в сборе removal” on page 247 |
| 41X2360 запросить цену → | Sub‑frame foot -- |

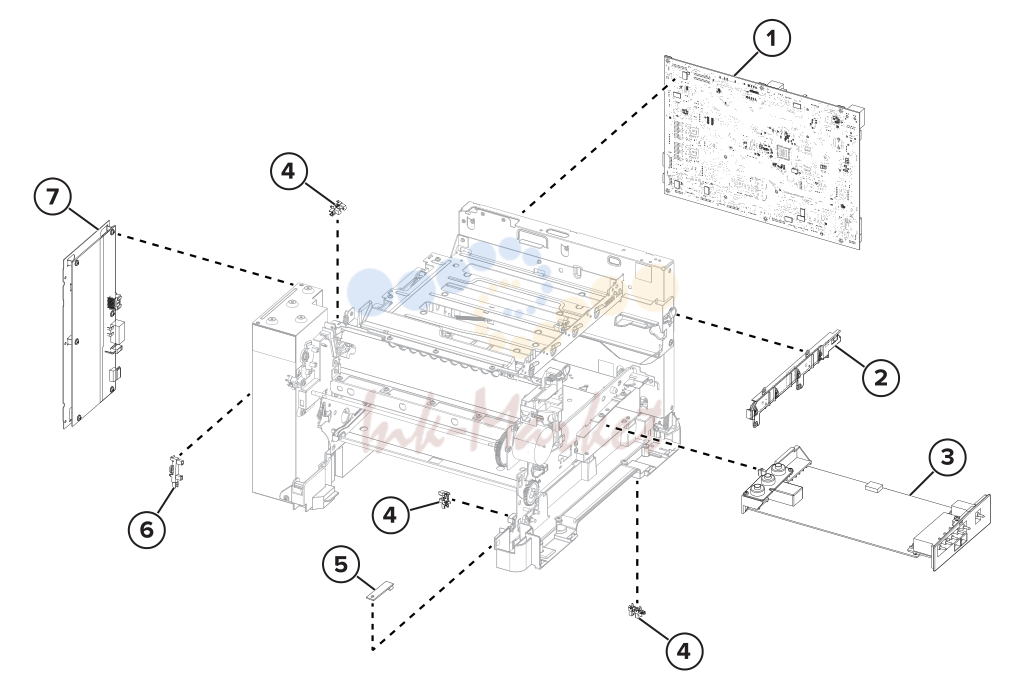

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1789 запросить цену → | Controller board (CS421 “Controller board removal” on and C2425) page 343 |
| 1 | 41X2098 запросить цену → | Controller board (CS521 “Controller board removal” on and CS2535) page 343 |
| 1 | 41X1790 запросить цену → | Controller board (CS622 “Controller board removal” on and CS2240) page 343 |
| 1 | 41X2140 запросить цену → | Controller board (CS2325) “Controller board removal” on page 343 |
| 2 | 40X7620 запросить цену → | Toner meter card “TMC card removal” on page 261 |
| 3 | 41X1042 запросить цену → | High voltage power supply “HVPS removal” on page 267 |
| 4 | 40X7301 запросить цену → | Photo sensors: “датчик (tray present) removal” on page 336 (cid:129) датчик (tray present) (cid:129) датчик (duplex) “датчик (duplex) removal” on page 332 (cid:129) датчик (narrow media/bin full) “датчик (narrow media/output bin full) removal” on page 348 |
| 5 | 41X1290 запросить цену → | Weather station “Weather station service check” on page 173 |
| 6 | 40X5413 под заказ | датчик (fuser exit) “датчик (fuser exit) removal” on page 252 |
| 7 | 41X2019 запросить цену → | 110 W low-voltage power “LVPS removal” on page 250 supply (CS2325) |
| 7 | 41X1043 под заказ | 175 W low voltage power “LVPS removal” on page 250 supply ( CS421, C2425, CS521, CS2535, CS622 and CS2240) |
| 41X1311 запросить цену → | Speaker (CS622) “Speaker (CS622) removal” on page 257 |

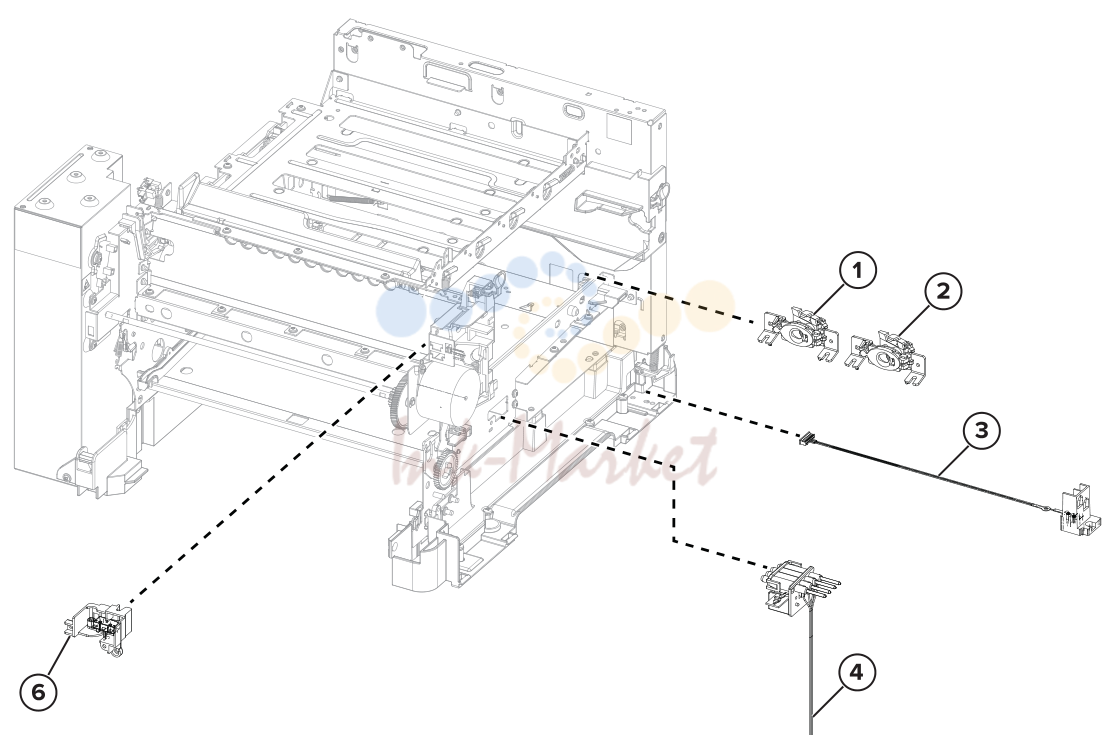

Cables and sensors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1904 запросить цену → | датчик (left toner patch with “Sensors (toner patch) thermistor) removal” on page 264 |
| 2 | 41X2348 запросить цену → | датчик (right toner patch with “Sensors (toner patch) thermistor) removal” on page 264 |
| 3 | 41X1722 запросить цену → | Waste toner bottle contact “Waste toner bottle contact block block removal” on page 281 |
| 4 | 41X1723 запросить цену → | Toner cartridge contact “Toner cartridge contacts removal” on page 278 |
| 41X2328 запросить цену → | печь exit narrow media to -- controller board | |
| 41X2329 запросить цену → | печь/input sensor cable -- | |
| 41X2332 запросить цену → | LVPS to controller board cable -- | |
| 41X2330 запросить цену → | EP motor to controller board -- cable | |
| 41X2335 запросить цену → | лоток 2 to controller board cable -- | |
| 41X2334 запросить цену → | HVPS to controller board cable -- | |
| 41X2336 запросить цену → | лоток present sensor cable -- | |
| 41X2331 запросить цену → | AC power to LVPS cable -- | |
| 6 | 41X1561 запросить цену → | передний and right side interlock “Interlock switch cover switch крышка в сборе в сборе removal” on page 286 |
| 41X2333 запросить цену → | Weather station cable “Weather station removal” on page 301 |

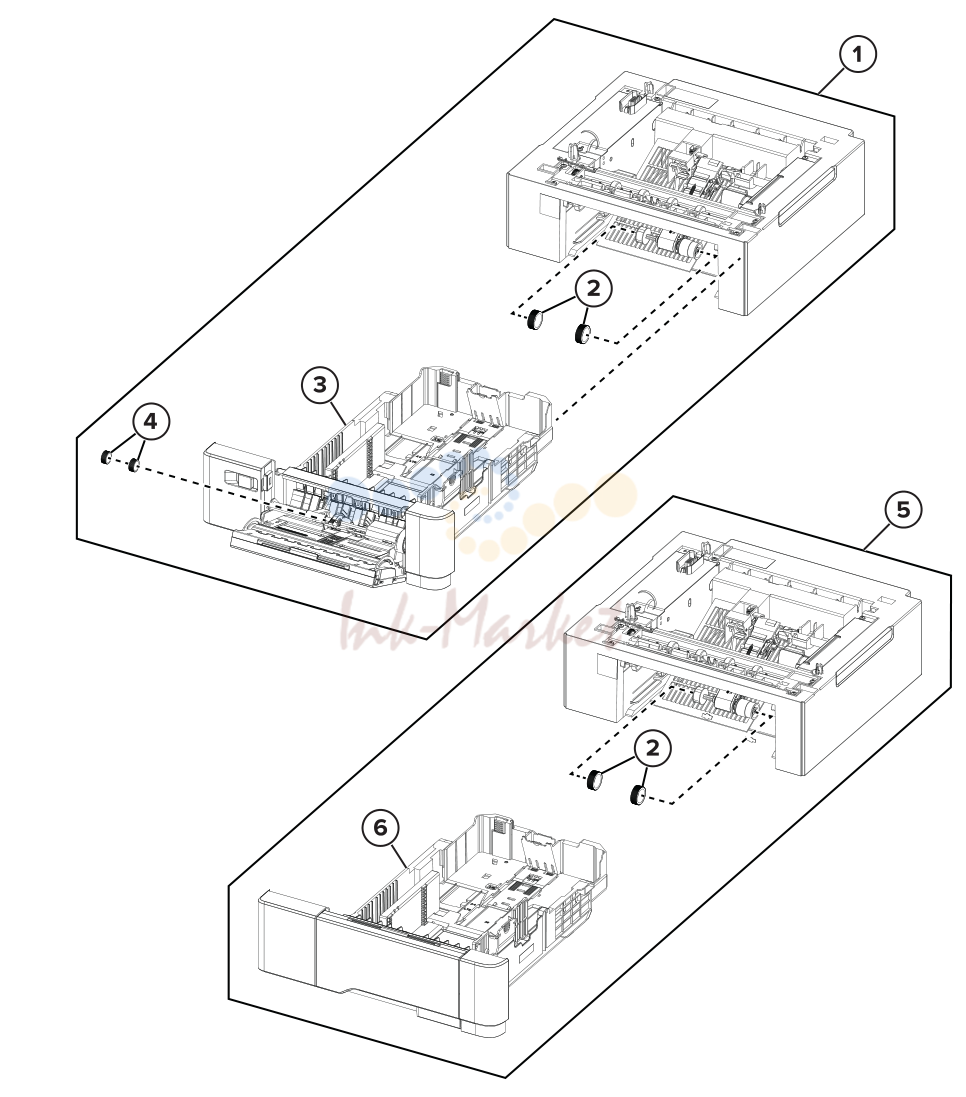

Option trays
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1783 запросить цену → | Optional 650-sheet duo tray “650‑sheet duo tray removal” on page 354 |
| 2 | 40X5168 ✓ в наличии | Pick tires “Pick tire removal” on page 356 |
| 3 | 41X1784 запросить цену → | 650-sheet duo tray insert “650‑sheet duo tray insert removal” on page 353 |
| 4 | 40X7178 ✓ в наличии | 650-sheet duo tray MPF -- rollers |
| 5 | 41X1780 запросить цену → | 550-sheet tray -- |
| 6 | 41X1781 запросить цену → | 550‑sheet tray insert -- |

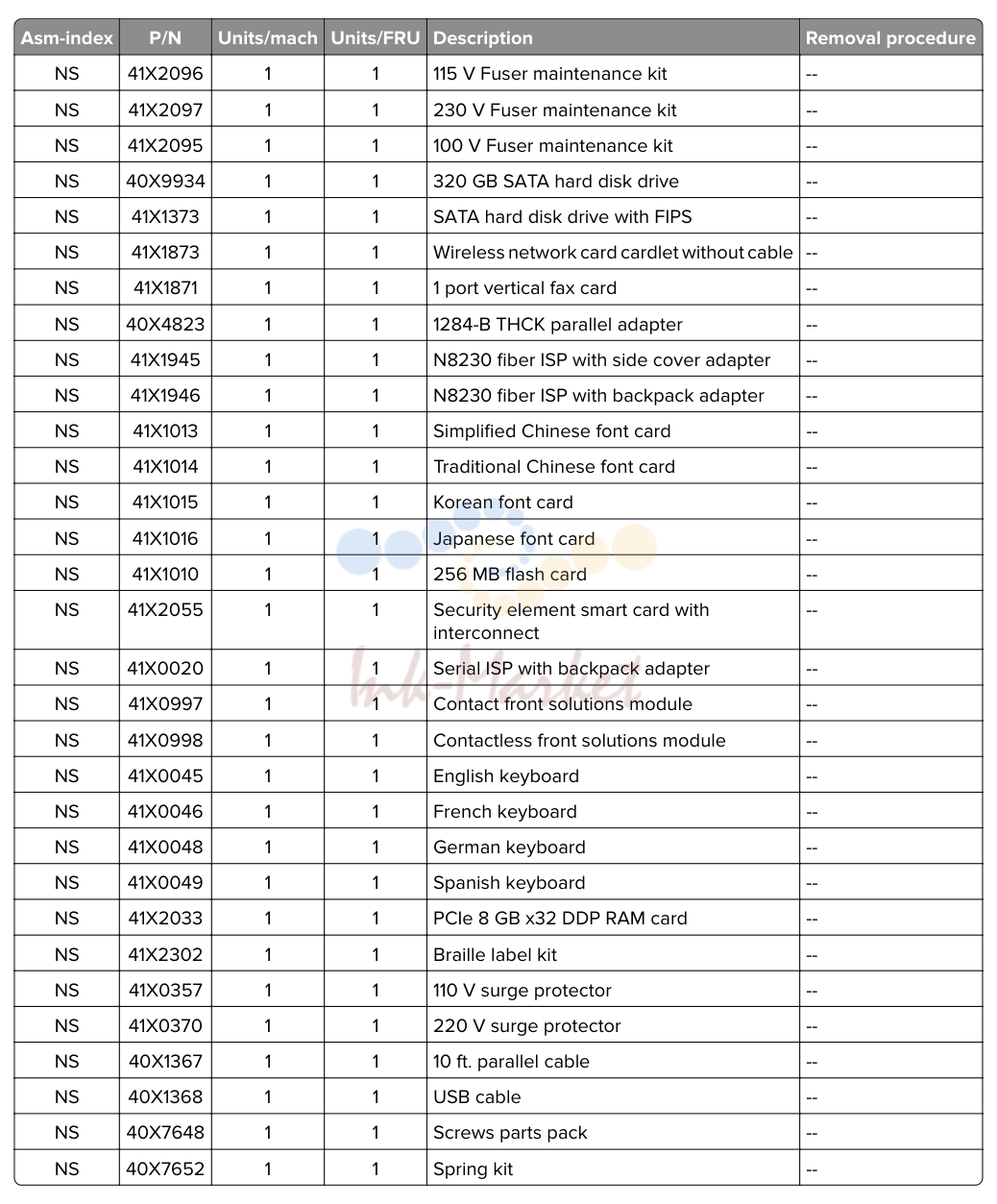

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X2096 запросить цену → | 115 V печь maintenance kit -- | |
| 41X2097 под заказ | 230 V печь maintenance kit -- | |
| 41X2095 запросить цену → | 100 V печь maintenance kit -- | |
| 40X9934 запросить цену → | 320 GB SATA hard disk drive -- | |
| 41X1373 запросить цену → | SATA hard disk drive with FIPS -- | |
| 41X1873 запросить цену → | Wireless network card cardlet without cable -- | |
| 41X1871 запросить цену → | 1 port vertical fax card -- | |
| 40X4823 запросить цену → | 1284-B THCK parallel adapter -- | |
| 41X1945 запросить цену → | N8230 fiber ISP with side cover adapter -- | |
| 41X1946 запросить цену → | N8230 fiber ISP with backpack adapter -- | |
| 41X1013 запросить цену → | Simplified Chinese font card -- | |
| 41X1014 запросить цену → | Traditional Chinese font card -- | |
| 41X1015 запросить цену → | Korean font card -- | |
| 41X1016 запросить цену → | Japanese font card -- | |
| 41X1010 запросить цену → | 256 MB flash card -- | |
| 41X2055 запросить цену → | Security element smart card with -- interconnect | |
| 41X0020 запросить цену → | Serial ISP with backpack adapter -- | |
| 41X0997 запросить цену → | Contact front solutions module -- | |
| 41X0998 запросить цену → | Contactless front solutions module -- | |
| 41X0045 запросить цену → | English keyboard -- | |
| 41X0046 запросить цену → | French keyboard -- | |
| 41X0048 запросить цену → | German keyboard -- | |
| 41X0049 запросить цену → | Spanish keyboard -- | |
| 41X2033 запросить цену → | PCIe 8 GB x32 DDP RAM card -- | |
| 41X2302 запросить цену → | Braille label kit -- | |
| 41X0357 запросить цену → | 110 V surge protector -- | |
| 41X0370 запросить цену → | 220 V surge protector -- | |
| 40X1367 запросить цену → | 10 ft. parallel cable -- | |
| 40X1368 запросить цену → | USB cable -- | |
| 40X7648 запросить цену → | Screws parts pack -- | |
| 40X7652 запросить цену → | пружина kit -- |
