Lexmark C935 / C945 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- крышки 2
- крышки 3
- PC cartridge and developer drive
- ID sensor and transfer belt steering
- Media tray
- Printer left lower door and media feed unit
- Media feed unit
- MPF feed unit в сборе 1
- MPF feed unit в сборе 2
- MPF feed unit в сборе 3

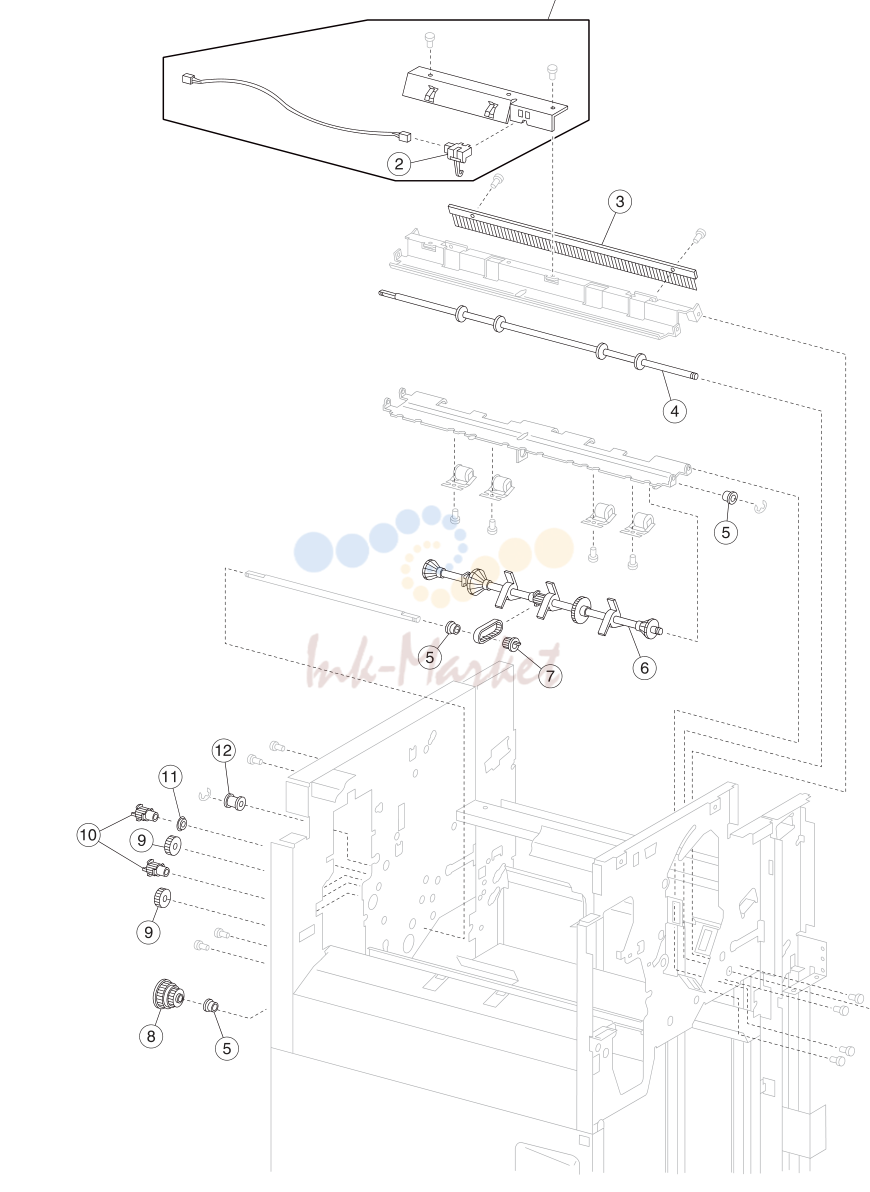

- Registration / transport roll в сборе

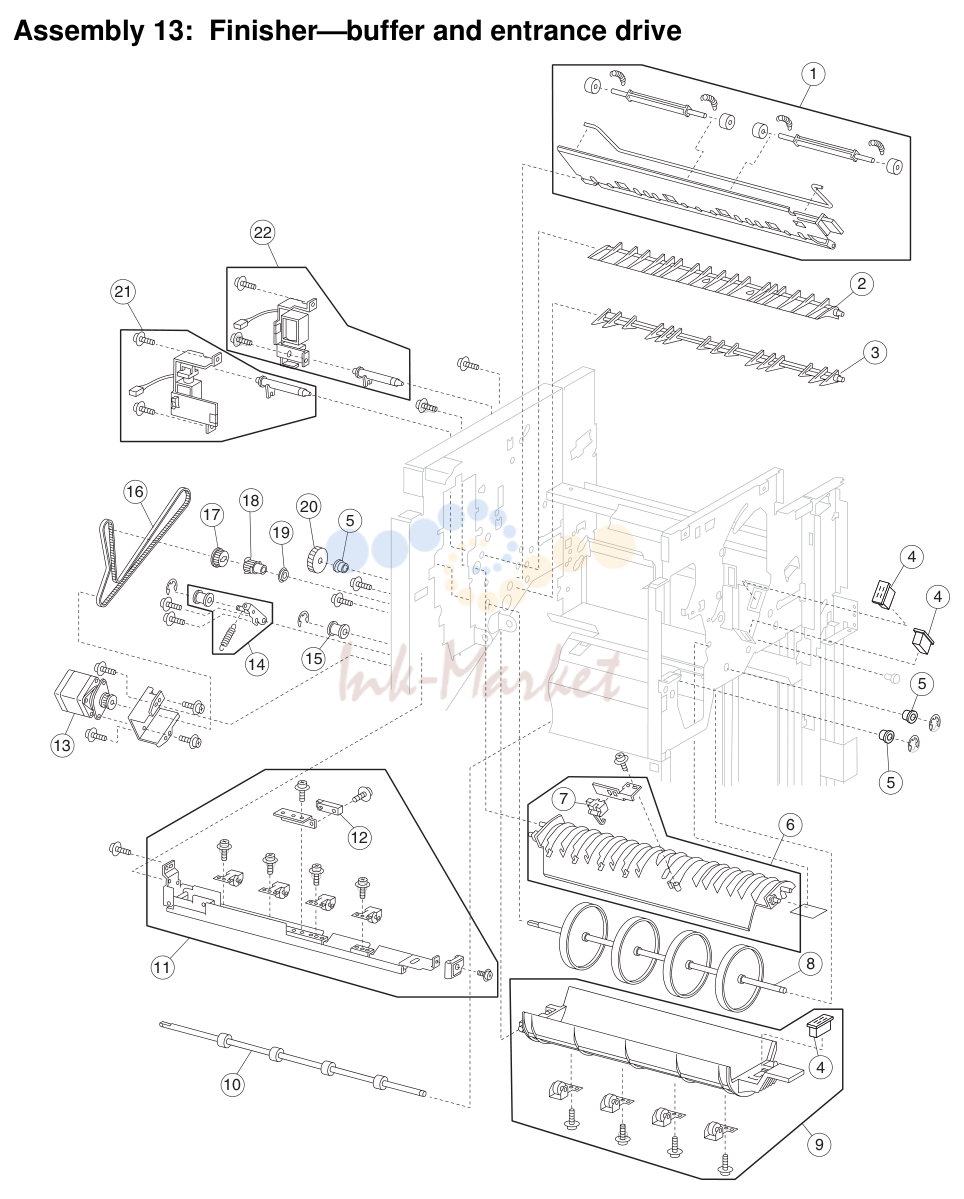

- Printer left door and duplex

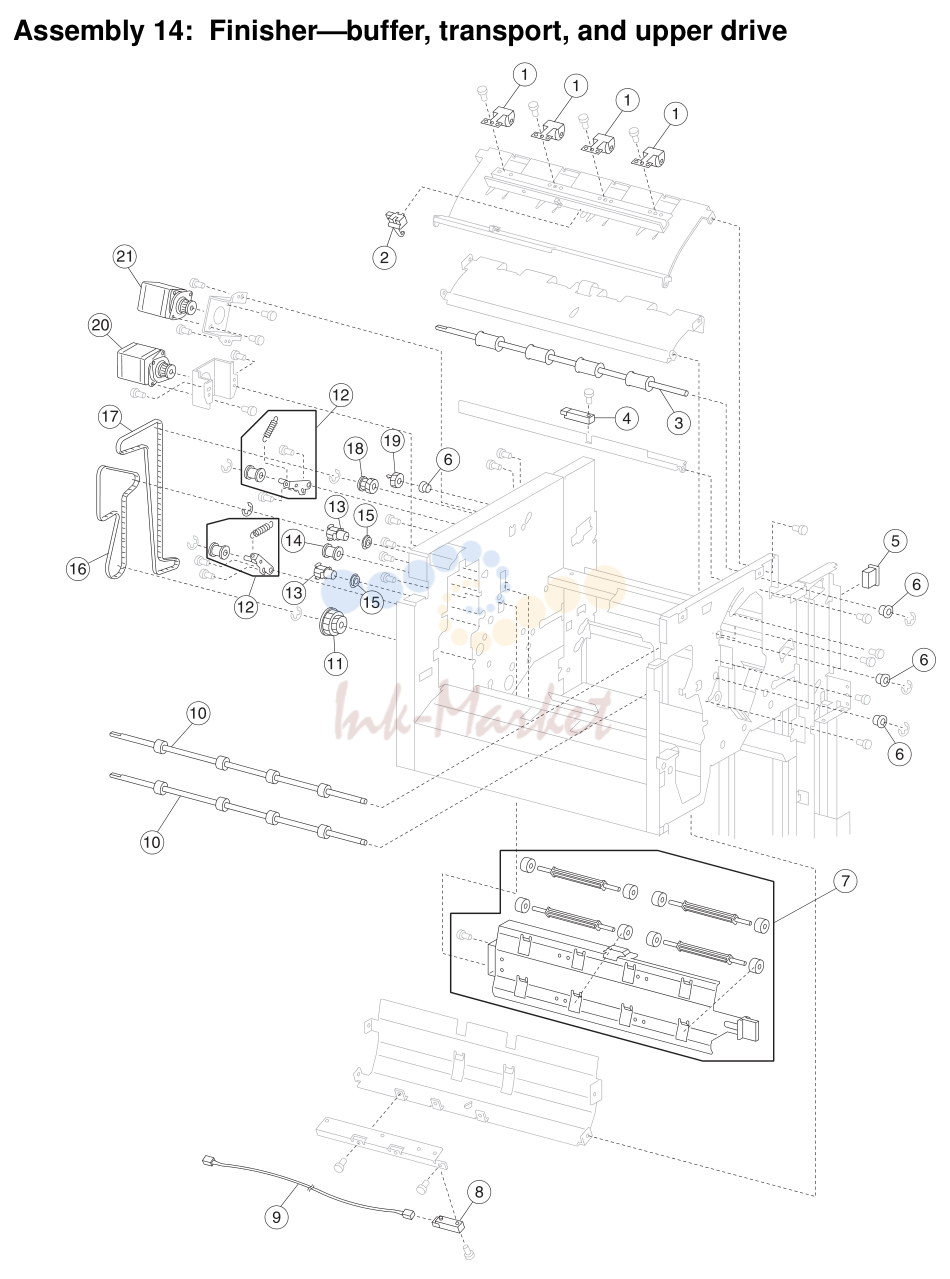

- Printer left door в сборе 1

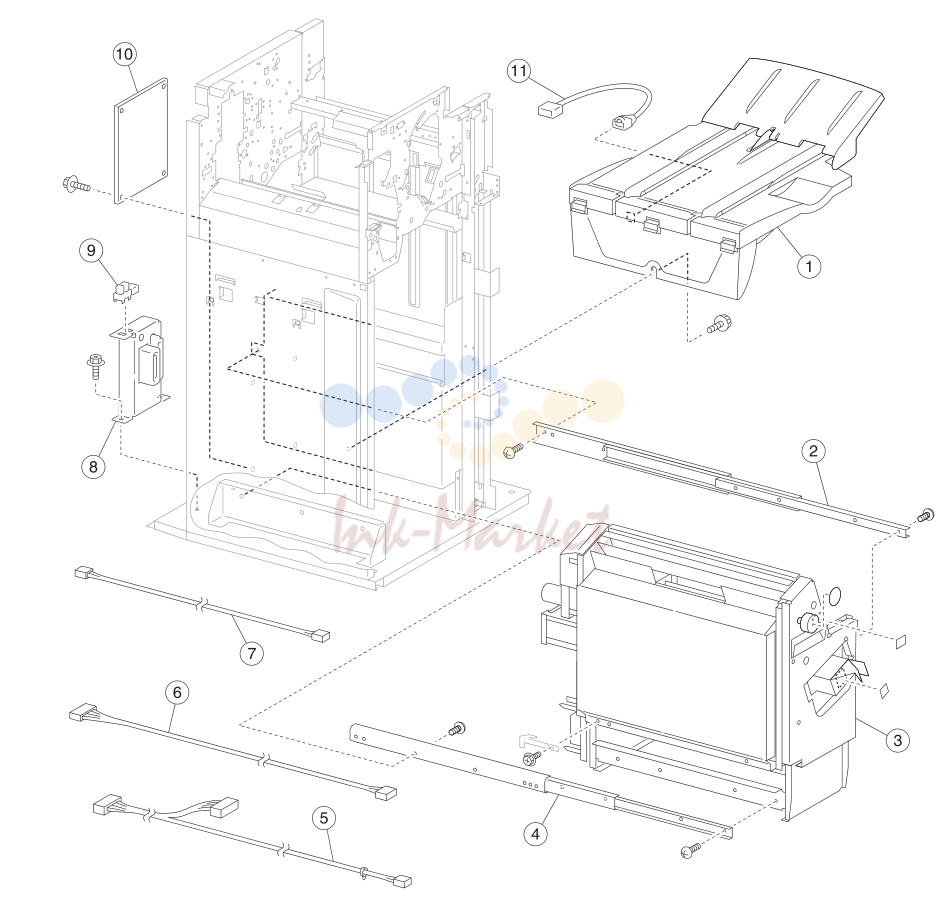

- Printer left door в сборе 2
- дуплекс media inverter в сборе

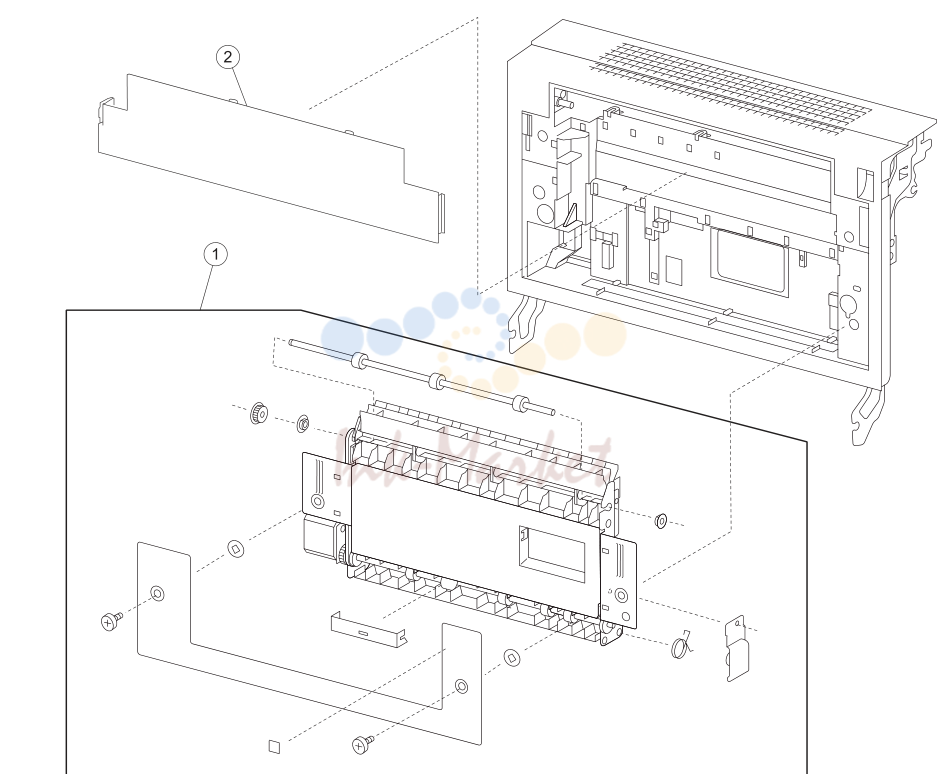

- дуплекс 1

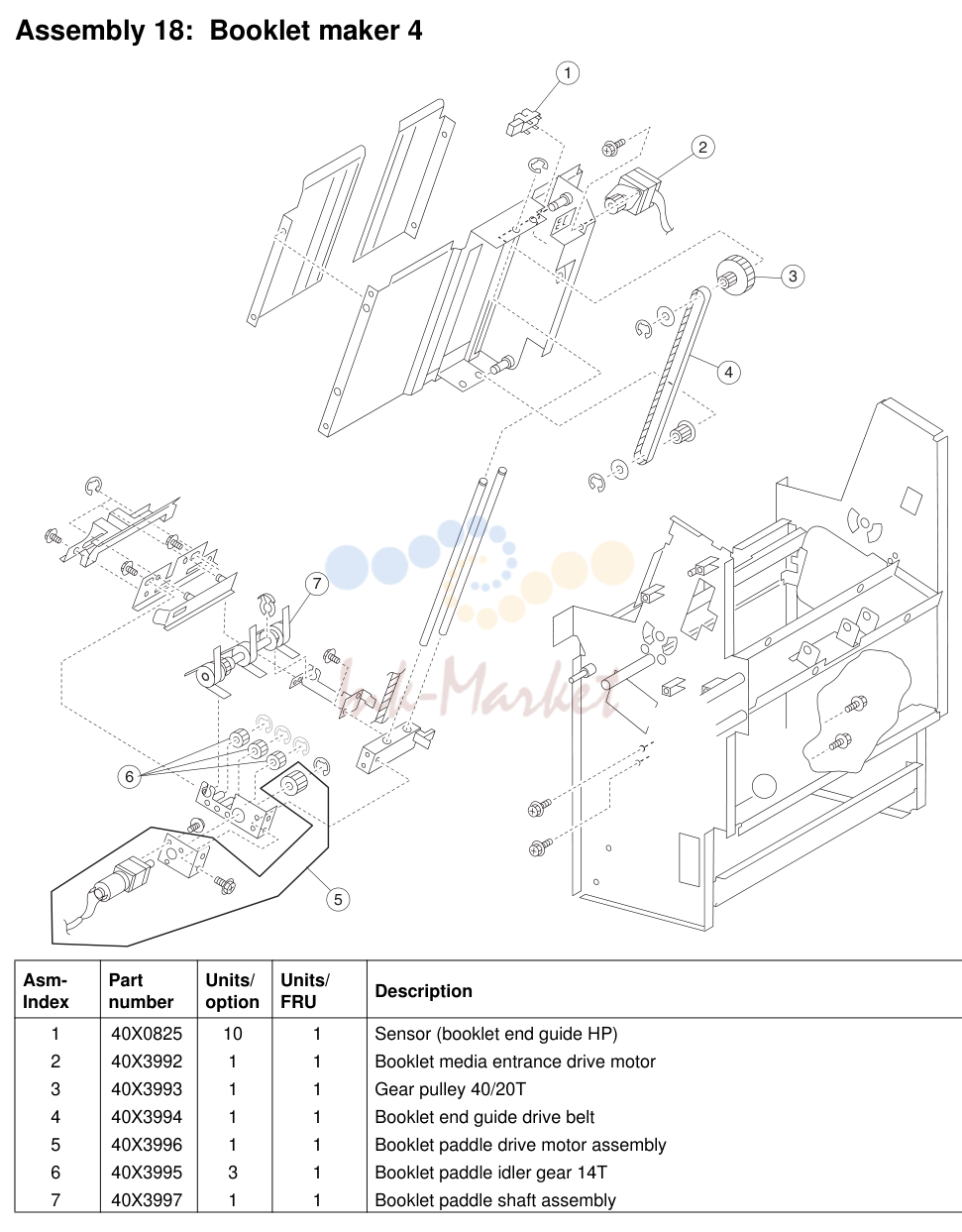

- дуплекс 2

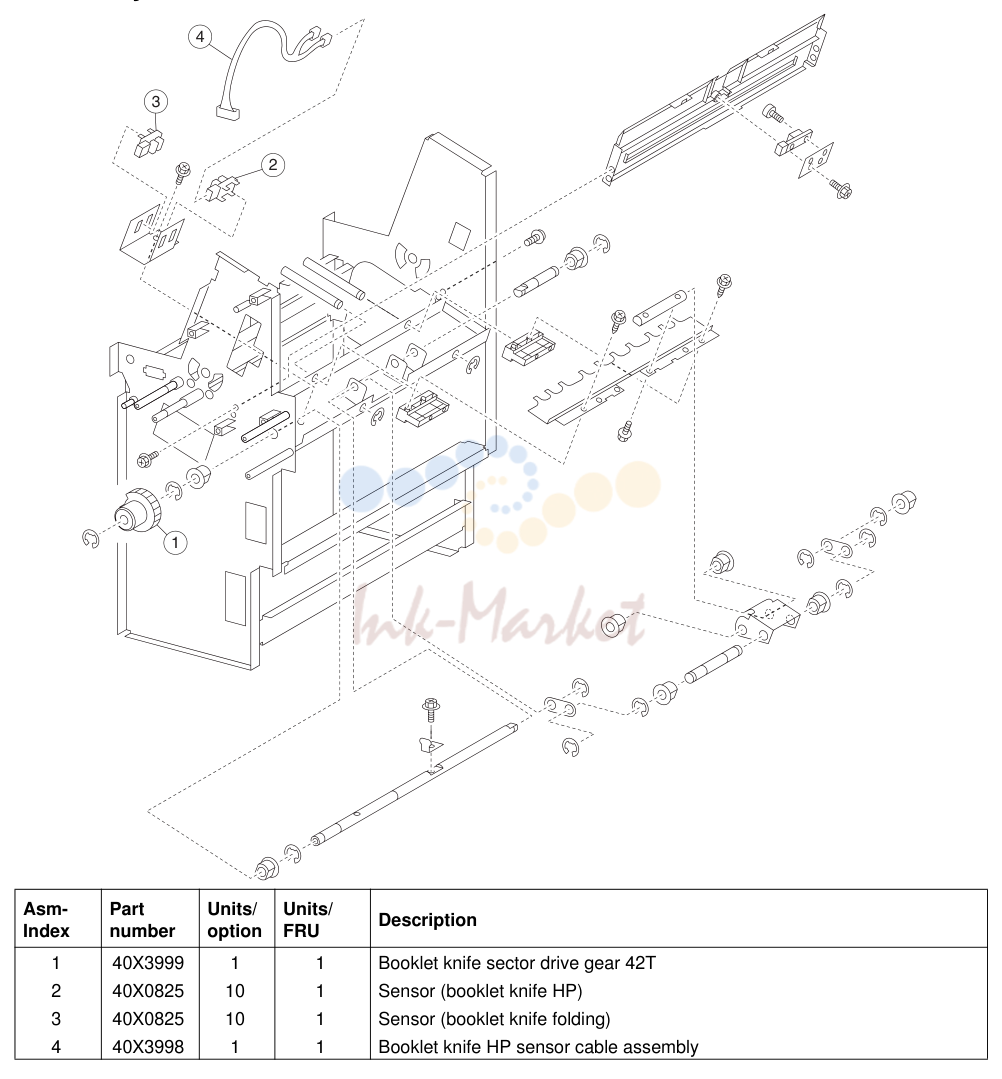

- Standard media exit shift

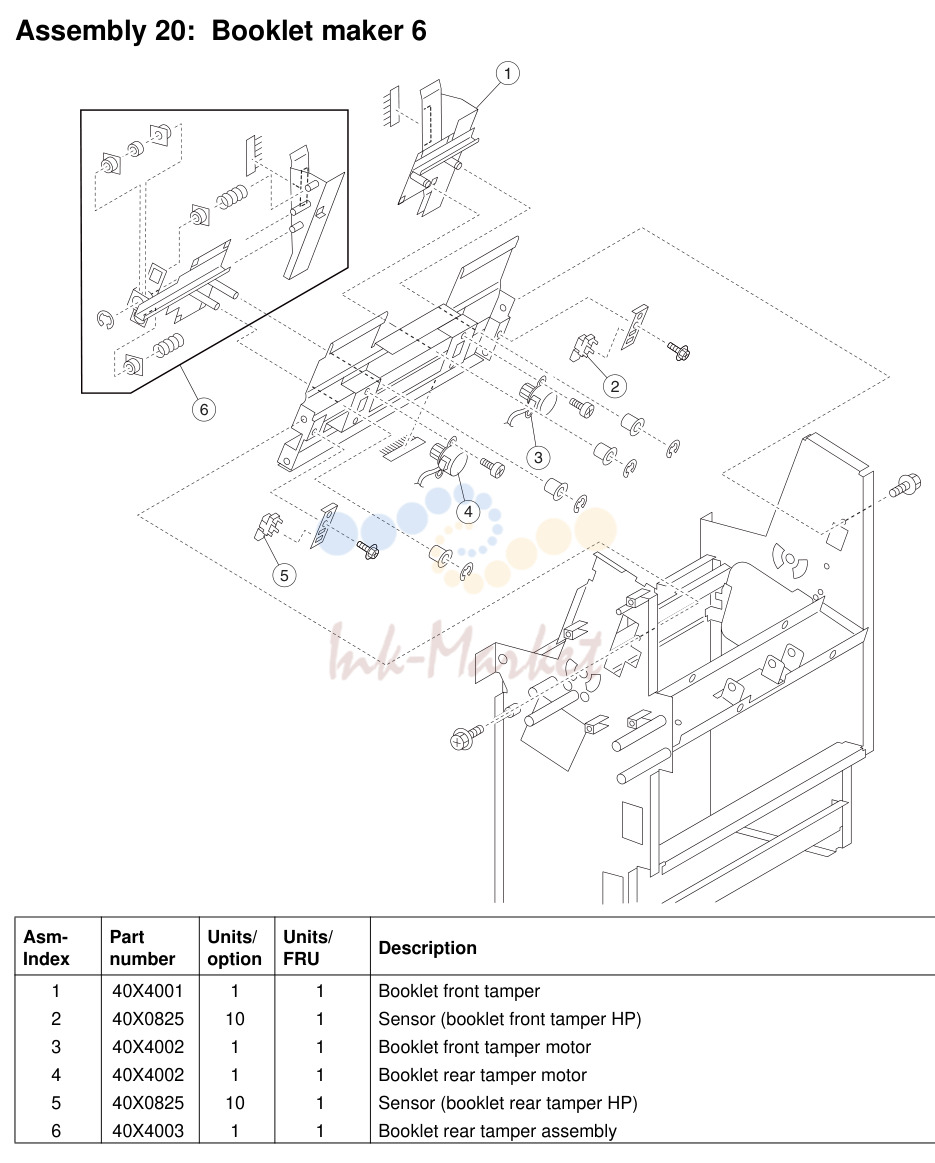

- Printhead в сборе
- Xerographic and waste toner
- Erase lamps and developer interlock plate
- перенос belt lift 1

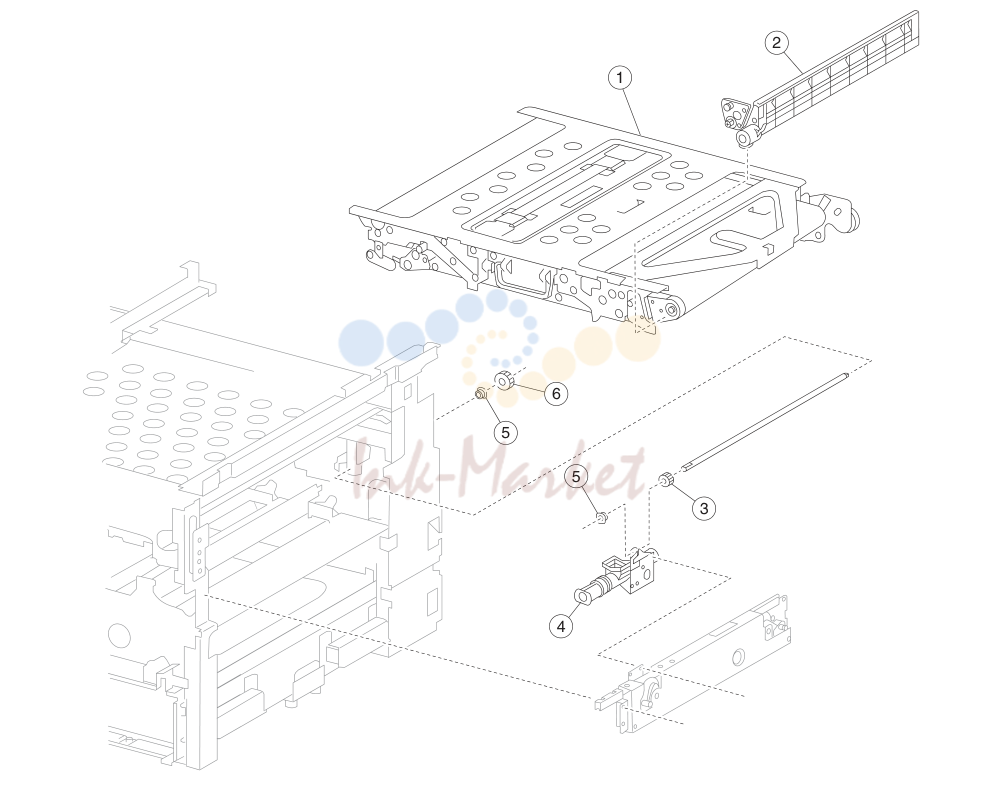

- перенос belt

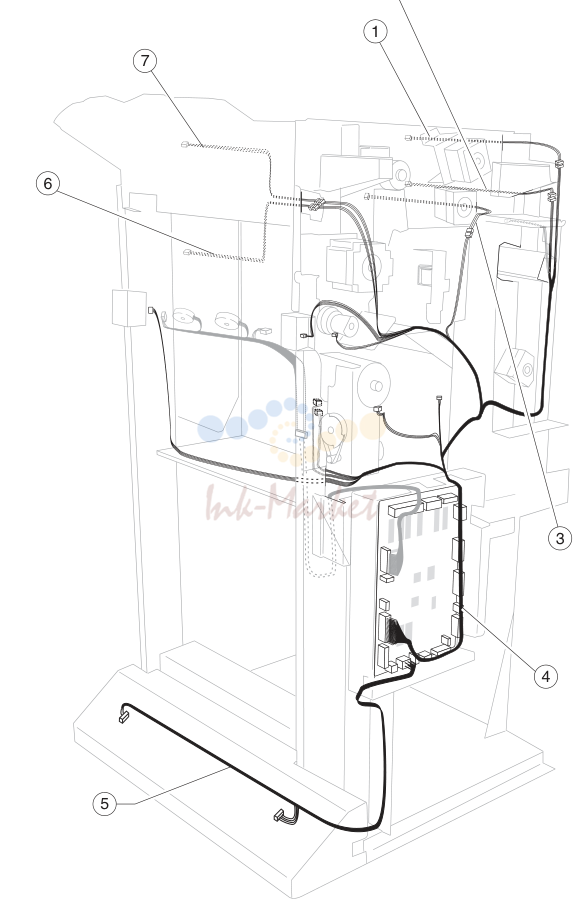

- перенос belt lift 2

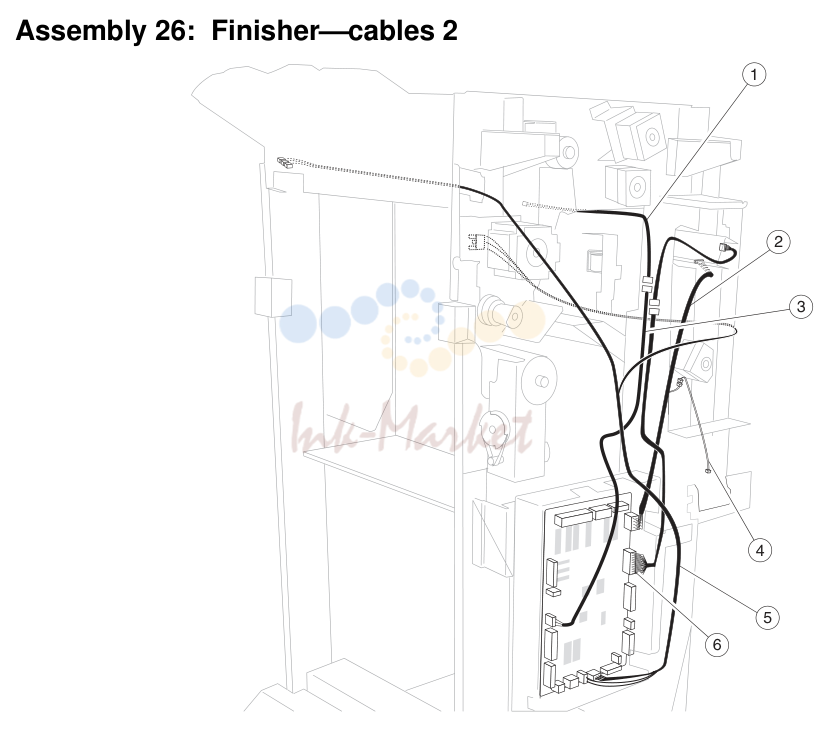

- Toner Dispense

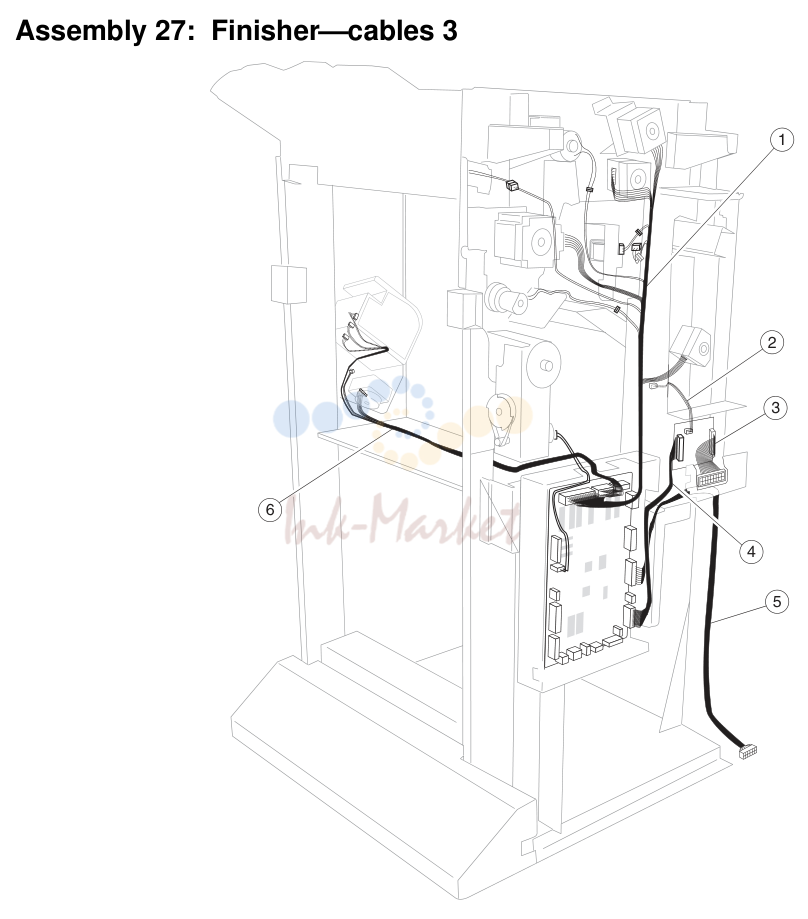

- Developer unit assemblies

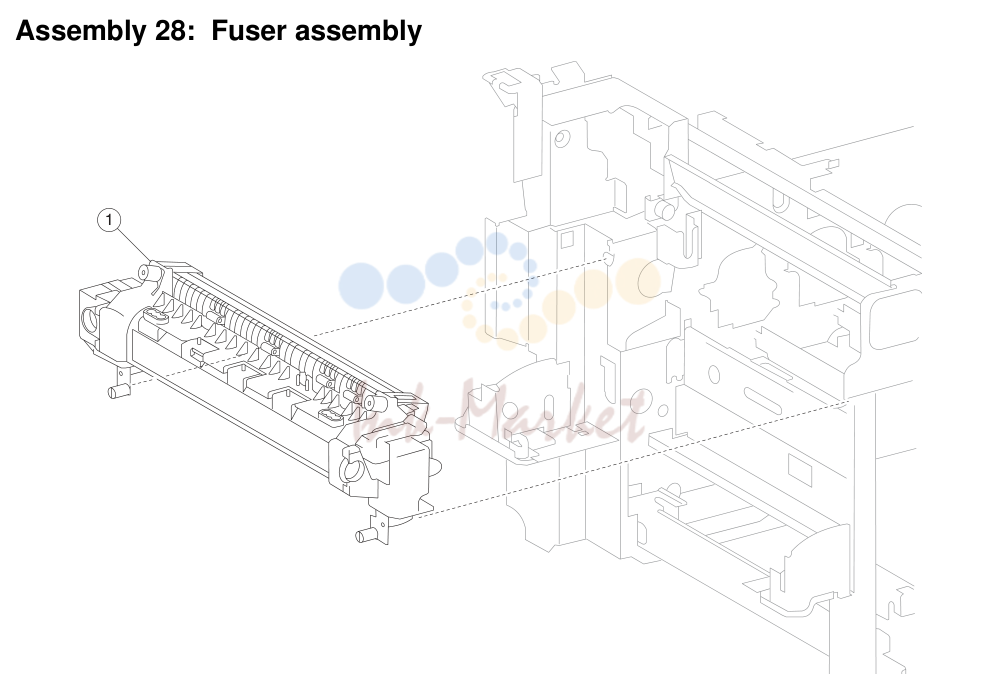

- печь в сборе
- Cooling fans
- Electrical 1
- Electrical 2
- Electrical 3
- Electrical 4
- 1TM covers
- 1TM feed unit в сборе
- 1TM media feed unit
- 1TM left door
- 1TM drive and electrical
- 3TM covers
- 3TM feed unit в сборе
- 3TM media feed unit
- 3TM left door
- 3TM drive and electrical
- TTM covers
- TTM media trays
- TTM media tray 3
- TTM media tray 4
- TTM media tray 4 transport
- TTM media transport
- TTM left door
- TTM tray lift drive
- TTM drive and electrical
- Miscellaneous

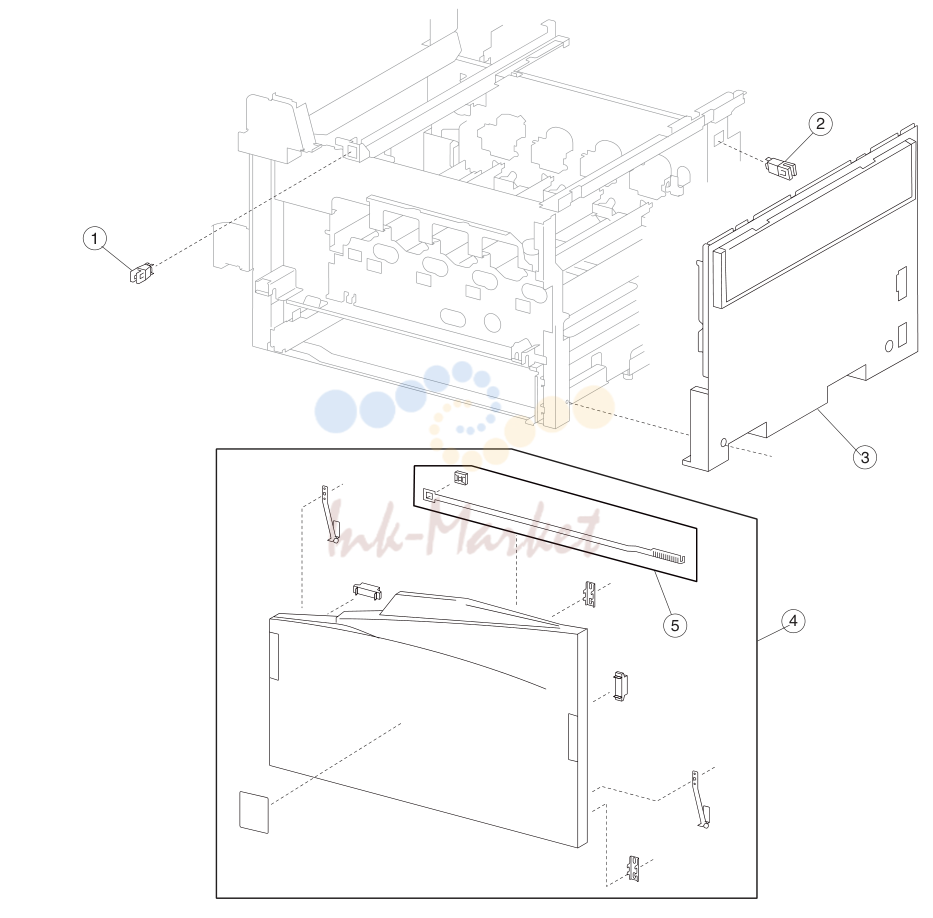

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0553 запросить цену → | Switch (printer front door interlock) |
| 3 | 40X3780 запросить цену → | правая крышка в сборе |
| 4 | 40X3778 запросить цену → | Printer front door в сборе (this comes assembled) |
| 5 | 40X3779 запросить цену → | Printhead slit glass cleaner в сборе MFP Service Manual |
| 1 | 40X3893 запросить цену → | Bridge unit в сборе (this comes assembled) Printer Finisher Service Manual |

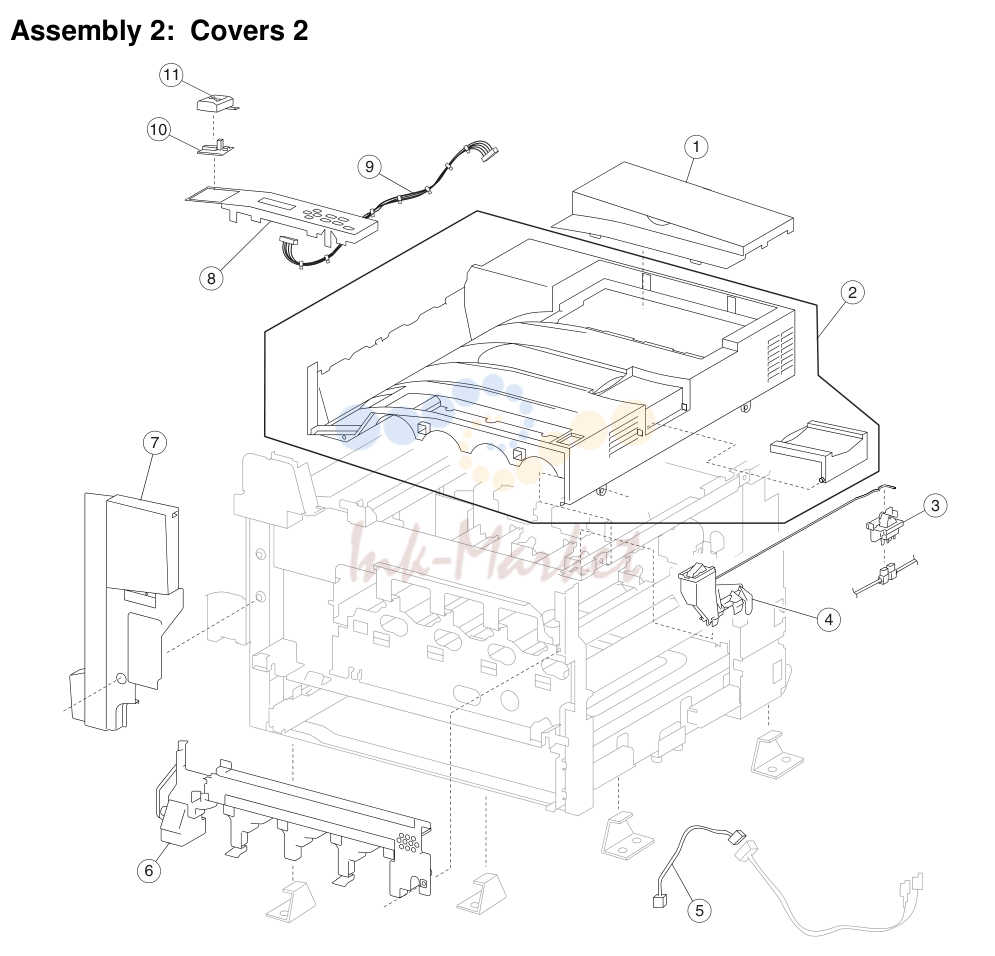

крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3782 запросить цену → | RIP card access cover |
| 2 | 40X3781 запросить цену → | верхняя крышка в сборе |
| 3 | 40X3787 запросить цену → | Switch (main power) |
| 4 | 40X3786 запросить цену → | Main power switch actuator |
| 5 | 40X3783 запросить цену → | Main switch cable в сборе |
| 6 | 40X3785 запросить цену → | Inner cover |
| 7 | 40X4111 запросить цену → | передний left cover |
| 8 | 40X4089 под заказ | SFP operator panel в сборе |
| 10 | 40X0556 запросить цену → | USB connector в сборе |
| 11 | 40X0557 запросить цену → | USB connector cover Warning: In the event of replacement of any one of the following components: • Operator panel в сборе (universal) • Operator panel controller card в сборе • RIP card в сборе • Interconnect card в сборе Only replace one component at a time. Replace the required component, and perform a POR before replacing a second component listed above. If this procedure is not followed, the printer will be rendered inoperable. Never replace two or more of the components listed above without a POR after installing each one, or the printer will be rendered inoperable. Warning: Never install and remove components listed above as a method of troubleshooting components. Once a component has been installed in a machine, it cannot be used in another machine. It must be returned to the manufacturer. MFP Service Manual |
| 1 | 40X3898 запросить цену → | Bridge unit top cover |
| 2 | 40X3895 запросить цену → | Bridge unit rear cover |
| 3 | 40X3896 запросить цену → | Bridge unit motor cover |
| 4 | 40X3897 запросить цену → | Bridge unit right cover |
| 5 | 40X3901 запросить цену → | Switch (bridge unit top cover interlock) |
| 6 | 40X3894 запросить цену → | Bridge unit left upper cover |
| 7 | 40X3900 запросить цену → | Straight pinch roll в сборе |
| 8 | 40X3899 запросить цену → | Angle pinch roll в сборе |

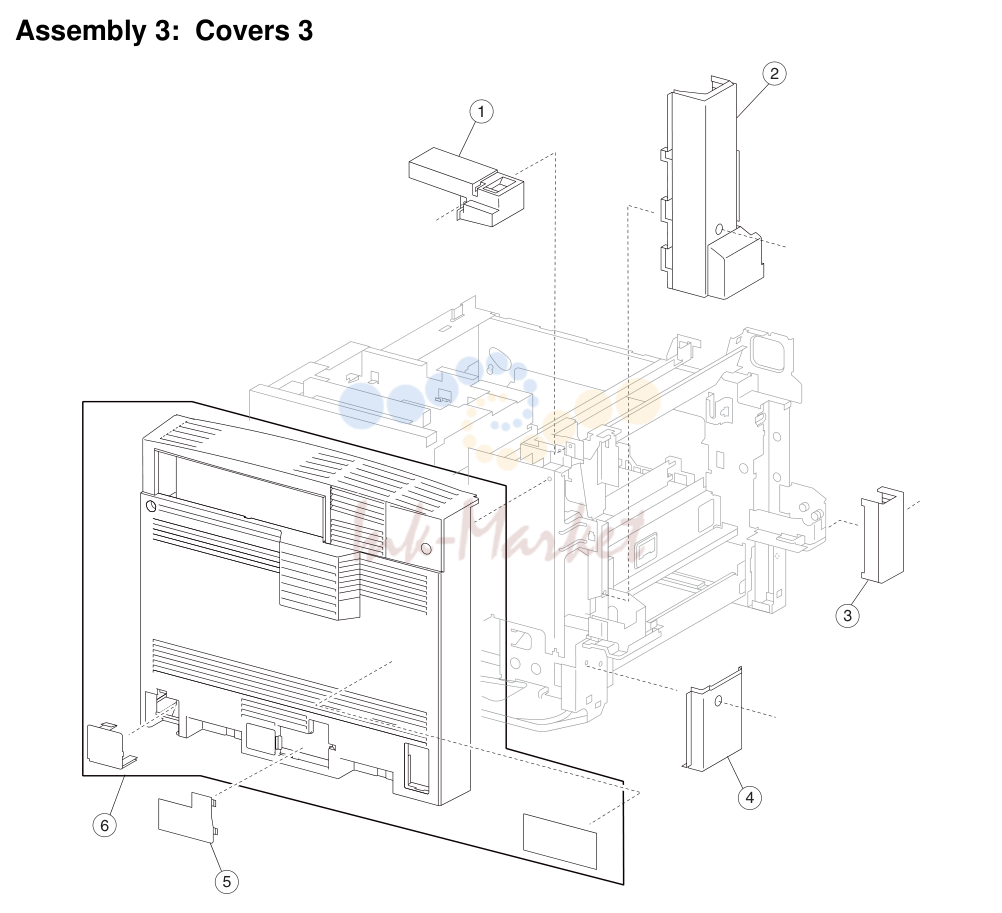

крышки 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3796 запросить цену → | задний left upper cover |
| 2 | 40X3793 запросить цену → | задний left middle cover |
| 3 | 40X3795 запросить цену → | левый front cover |
| 4 | 40X3794 запросить цену → | задний left lower cover |
| 5 | 40X3788 запросить цену → | задний blind cover |
| 6 | 40X3791 запросить цену → | задняя крышка в сборе 110 V |
| 6 | 40X3792 запросить цену → | задняя крышка в сборе 220 V |
| 1 | 40X3903 запросить цену → | Bridge unit bin media exit solenoid |
| 2 | 40X3904 запросить цену → | Pinch spring |
| 3 | 40X3905 запросить цену → | датчик (bridge unit bin media exit) |
| 4 | 40X3907 запросить цену → | Solenoid link |
| 5 | 40X3906 запросить цену → | Bridge unit diverter gate solenoid |
| 6 | 40X3910 запросить цену → | датчик (bridge unit media entrance) |
| 7 | 40X3908 запросить цену → | Bridge unit diverter gate |
| 8 | 40X3909 запросить цену → | Bridge unit media transport drive belt |
| 9 | 40X0825 запросить цену → | датчик (bridge unit top cover interlock) |
PC cartridge and developer drive
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3671 запросить цену → | Developer idler gear в сборе |
| 2 | 40X3669 запросить цену → | CMY developer drive motor в сборе |
| 3 | 40X3670 запросить цену → | Developer/transport drive motor в сборе |
| 4 | 40X3672 запросить цену → | MPF/transport drive motor в сборе |
| 5 | 40X3667 запросить цену → | CMYK PC cartridge drive motor в сборе |
| 6 | 40X3668 запросить цену → | перенос belt drive motor в сборе MFP Service Manual |
| 1 | 40X3912 запросить цену → | Bridge unit exit/decurler drive belt |
| 2 | 40X3911 запросить цену → | Bridge unit drive motor |
| 3 | 40X0825 запросить цену → | датчик (decurler cam HP) |
| 4 | 40X3917 запросить цену → | датчик flag |
| 5 | 40X3916 запросить цену → | Decurler clutch |
| 6 | 40X3914 запросить цену → | Bridge unit manual feed knob |
| 7 | 40X3913 запросить цену → | Bridge unit decurler roll в сборе |
ID sensor and transfer belt steering
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3674 запросить цену → | Image density sensor в сборе |
| 2 | 40X3673 запросить цену → | перенос belt steering motor |
| 1 | 40X0829 запросить цену → | верхняя крышка |
| 2 | 40X0831 запросить цену → | верхний media bin в сборе |
| 3 | 40X0830 запросить цену → | верхний media bin vertical cover |
| 4 | 40X0832 запросить цену → | правый eject cover |
| 5 | 40X0833 запросить цену → | Stacker media bin |
| 6 | 40X0834 запросить цену → | правый lower LVPS cover |
| 7 | 40X0835 запросить цену → | Caster |
| 8 | 40X0836 запросить цену → | задний lower cover |
| 9 | 40X0837 запросить цену → | Bridge unit hookup cover |
| 10 | 40X0838 запросить цену → | задний upper cover |
Media tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3677 запросить цену → | Switch (media size) |
| 2 | 40X3676 запросить цену → | Media tray slide |
| 3 | 40X3678 запросить цену → | Media tray в сборе kit • Media tray в сборе • #1 label • #2 label • #3 label • #4 label • Instruction label |
| 4 | 40X3675 запросить цену → | Media tray catch MFP Service Manual |

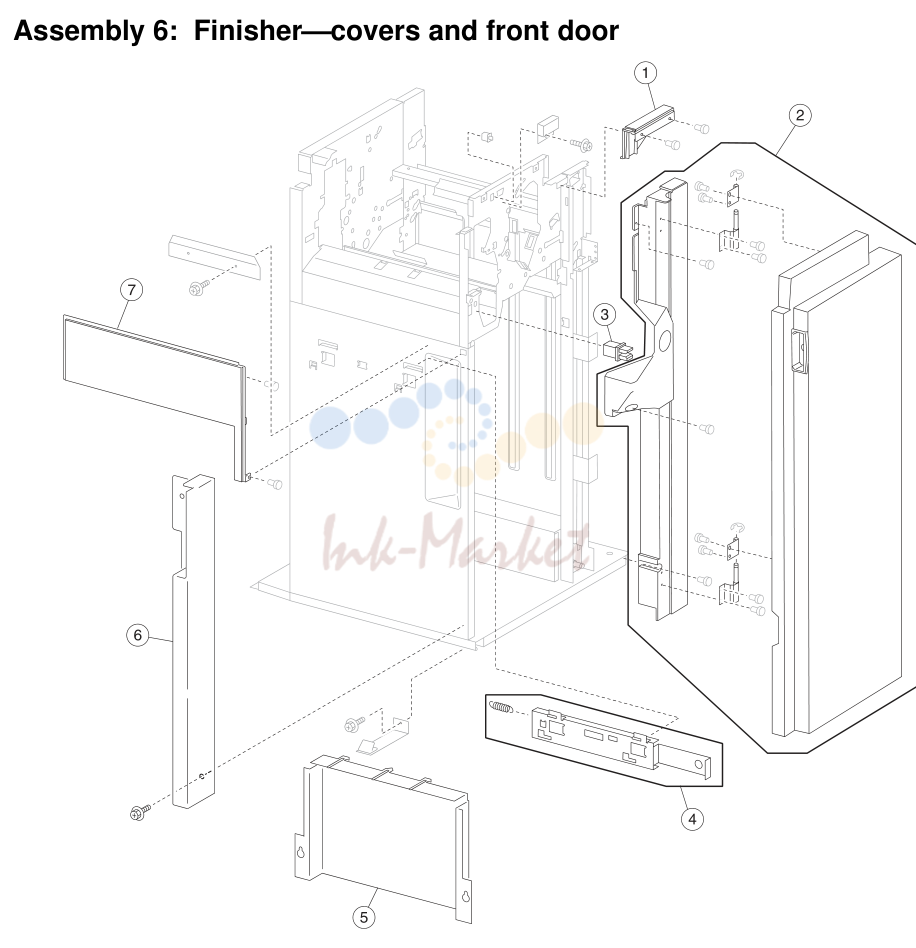

| 1 | 40X0839 запросить цену → | верхний media bin front cover |
| 2 | 40X0841 запросить цену → | Finisher front door в сборе (this comes assembled) |
| 3 | 40X0840 запросить цену → | Switch (finisher front door interlock) |
| 4 | 40X0842 запросить цену → | Finisher docking latch kit includes: • Finisher docking latch в сборе • пружина |
| 5 | 40X4116 запросить цену → | Finisher docking bracket |
| 6 | 40X3929 запросить цену → | левый lower cover |
| 7 | 40X0845 запросить цену → | левый upper cover |
Printer left lower door and media feed unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3679 запросить цену → | Media feed unit в сборе |
| 2 | 40X3688 запросить цену → | датчик (printer left lower door interlock) |
| 3 | 40X0613 запросить цену → | Hinge pin |
| 4 | 40X3680 запросить цену → | Printer left lower door в сборе (this comes assembled) |
| 5 | 40X3681 запросить цену → | датчик (tray 1 feed-out) |
| 6 | 40X3682 запросить цену → | Magnetic catch |

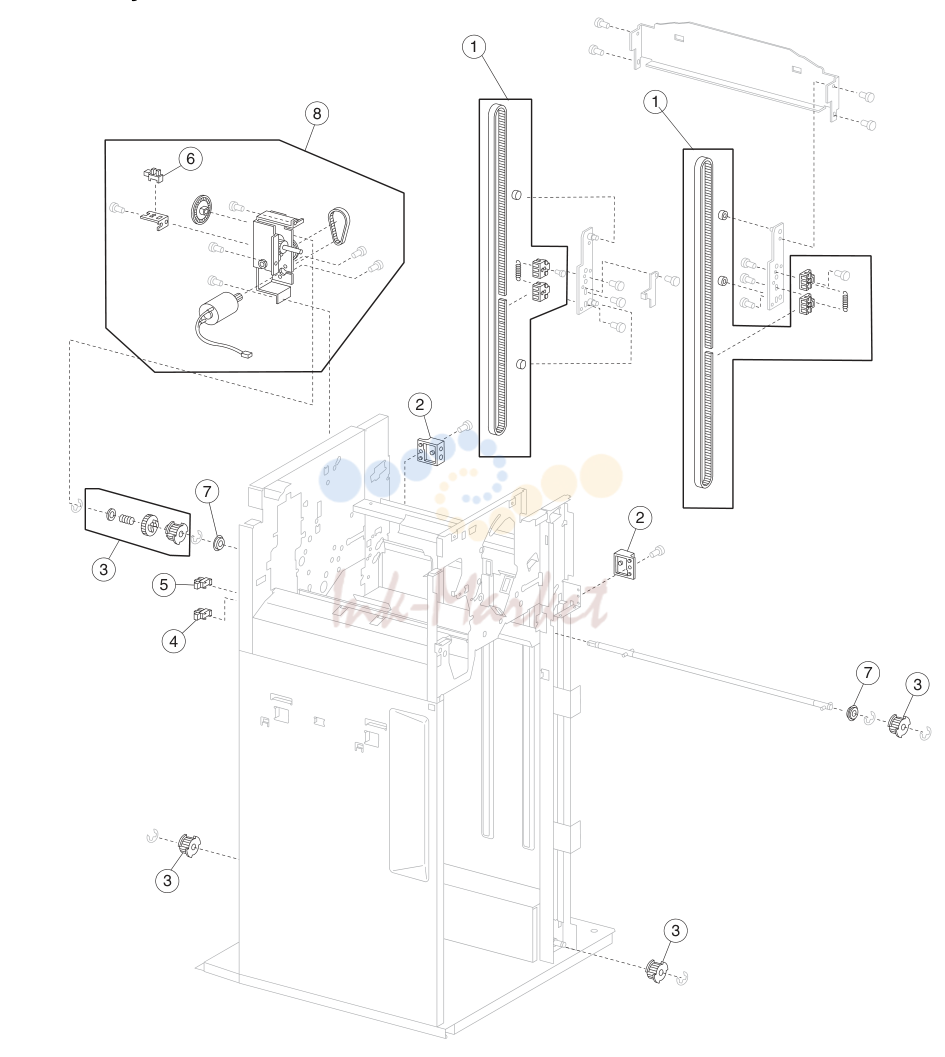

| 1 | 40X0846 запросить цену → | Carriage lift belt kit includes: • Carriage lift belt • ремень clamp (2 each) • пружина • Roll (2 each) |
| 2 | 40X0847 запросить цену → | датчик (stacker bin level) |
| 3 | 40X0849 запросить цену → | Stacker slip clutch pulley kit includes: • Pulley, 18T (3 each) • Slip clutch pulley, 18T • Slip clutch gear, 24T • пружина • Washer |
| 4 | 40X0850 запросить цену → | датчик (stacker bin no media) |
| 7 | 40X0848 запросить цену → | Ball bearing 10 mm |
| 8 | 40X0851 запросить цену → | Stacker bin lift motor в сборе • кронштейн with sensor • Encoder • Stacker bin lift motor Note: в сборе index items 4, 5, and 6 are identical sensors with different functions; therefore, they are the same part number with different descriptions. |
Media feed unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3679 запросить цену → | Media feed unit в сборе |
| 2 | 40X3687 запросить цену → | Media out actuator |
| 3 | 40X3688 запросить цену → | датчик (tray media out) |
| 5 | 40X3684 запросить цену → | Media feed lift motor |
| 6 | 40X0888 запросить цену → | Bushing 6 mm |
| 7 | 40X0590 запросить цену → | Pick roll в сборе spring |
| 8 | 40X3686 запросить цену → | Media tray lift one-way gear |
| 9 | 40X3685 запросить цену → | Media tray lift one-way clutch |
| 10 | 40X4086 запросить цену → | Separation roll friction clutch |
| 11 | 40X0594 под заказ | подача unit roll kit • подача roll (2) • Pick roll (2) • Separation roll (2) |
| 12 | 40X3690 запросить цену → | подача roll one-way clutch |
| 13 | 40X3691 запросить цену → | подача roll one-way gear 22T |
| 14 | 40X0952 запросить цену → | Bushing 6 mm |

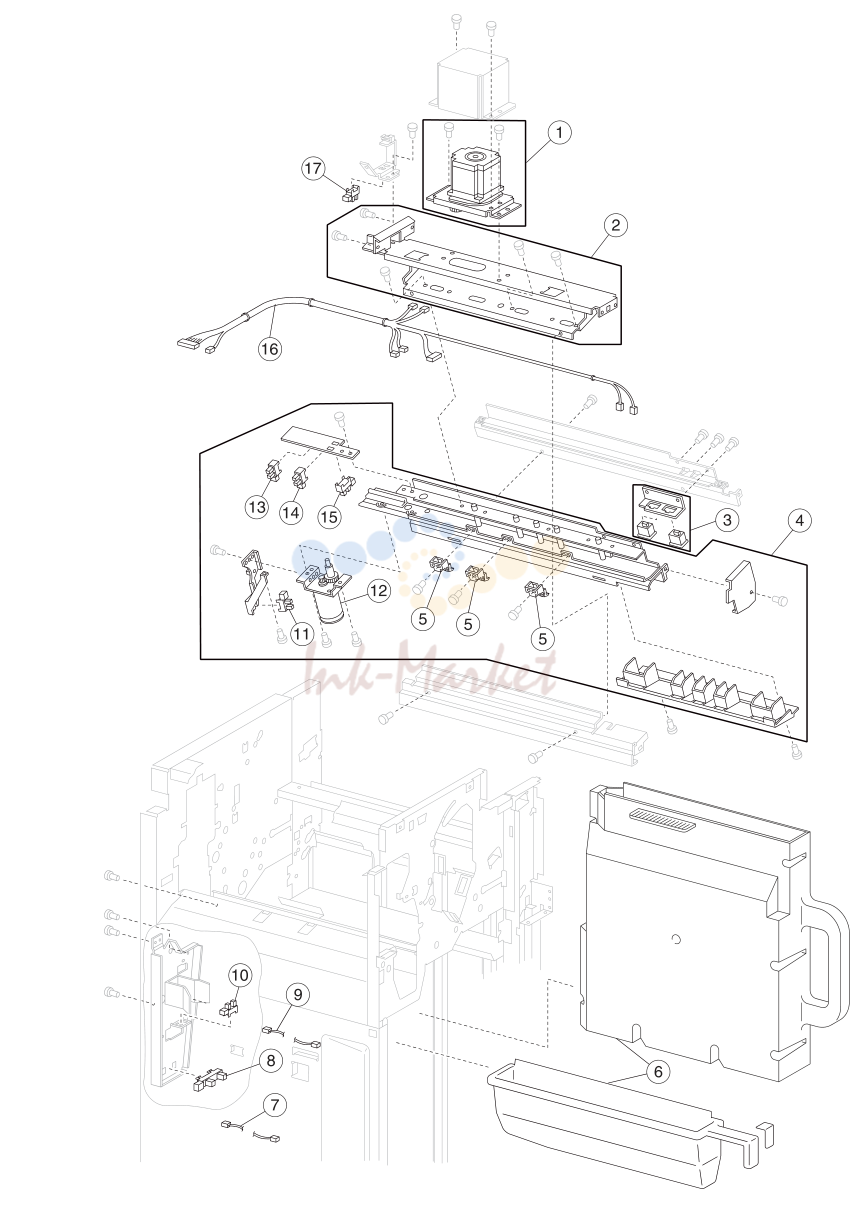

| 1 | 40X0854 запросить цену → | Punch carriage shift motor в сборе |
| 2 | 40X0855 запросить цену → | Punch carriage в сборе |
| 3 | 40X0856 запросить цену → | датчик (punch unit side reg) в сборе • датчик (punch unit side reg1) • датчик (punch unit side reg2) • кронштейн |
| 4 | 40X3936 запросить цену → | 2/3 punch unit в сборе (this comes assembled) |
| 4 | 40X3937 запросить цену → | 2/4 punch unit в сборе (this comes assembled) |
| 5 | 40X3941 запросить цену → | Punch media stopper в сборе |
| 6 | 40X0862 запросить цену → | Punch waste box (non-booklet making finisher) |
| 7 | 40X0930 запросить цену → | Punch waste box full cable в сборе |
| 8 | 40X0864 запросить цену → | датчик (punch waste box full) (non-booklet making finisher only) |
| 9 | 40X0865 запросить цену → | Punch waste box set cable в сборе |
| 10 | 40X0861 запросить цену → | датчик (punch waste box set) |
| 11 | 40X3944 запросить цену → | датчик (punch unit motor encoder) |
| 12 | 40X3943 запросить цену → | Punch unit motor в сборе |
| 13 | 40X0850 запросить цену → | датчик (punch hole select) |
| 16 | 40X0853 запросить цену → | Punch unit cable в сборе |
| 17 | 40X3938 запросить цену → | датчик (punch carriage shift HP) Note: в сборе index items 11, 13, 14, 15, and 17 are identical sensors with different functions; therefore, they are the same part number with different descriptions. |
MPF feed unit в сборе 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4079 запросить цену → | MPF feed unit в сборе (this comes assembled) MFP Service Manual |

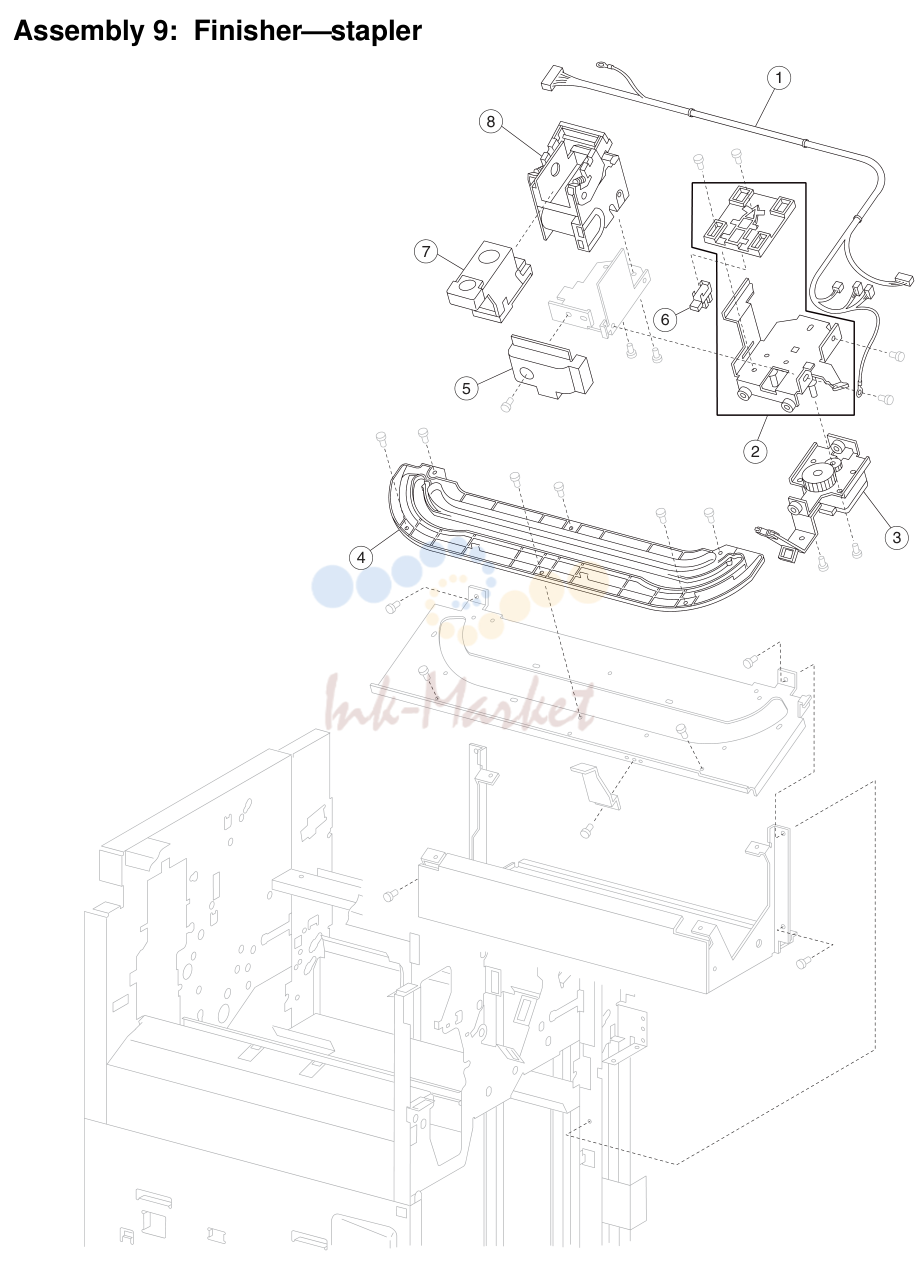

| 1 | 40X0870 запросить цену → | Stapler unit cable в сборе |
| 2 | 40X0869 запросить цену → | Stapler carriage kit includes: • Stapler carriage wire guide • Stapler carriage в сборе |
| 3 | 40X0871 запросить цену → | Stapler carriage motor в сборе |
| 4 | 40X0872 запросить цену → | Stapler carriage rack gear |
| 5 | 40X0868 запросить цену → | Stapler unit cover |
| 6 | 40X0850 запросить цену → | датчик (stapler carriage HP) |
| 7 | 40X0866 запросить цену → | Staple cartridge |
| 8 | 40X0867 запросить цену → | Stapler unit в сборе |
MPF feed unit в сборе 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4079 запросить цену → | MPF feed unit в сборе (this comes assembled) |
| 2 | 40X3688 запросить цену → | датчик (MPF media out) |
| 3 | 40X3709 запросить цену → | MPF media out actuator |
| 4 | 40X0755 запросить цену → | MPF pickup spring |

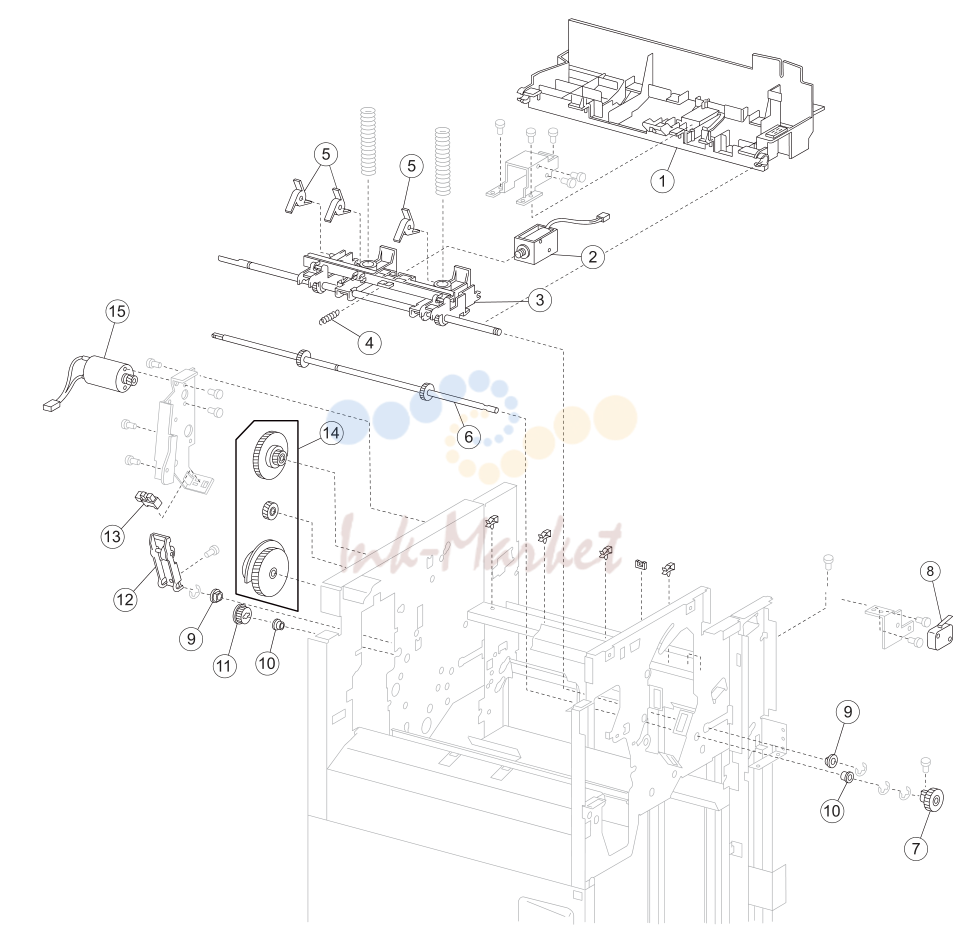

| 1 | 40X4144 запросить цену → | Finisher media eject door |
| 2 | 40X4120 запросить цену → | Sub paddle solenoid |
| 3 | 40X4146 запросить цену → | Eject clamp shaft в сборе |
| 4 | 40X4057 запросить цену → | пружина |
| 5 | 40X0874 запросить цену → | Sub paddle в сборе |
| 6 | 40X4058 запросить цену → | Sub paddle drive shaft в сборе |
| 7 | 40X4077 запросить цену → | Knob |
| 8 | 40X0882 запросить цену → | Switch (eject cover interlock) |
| 9 | 40X1388 запросить цену → | Bushing 8 mm |
| 10 | 40X0888 запросить цену → | Bushing 6 mm |
| 11 | 40X0879 запросить цену → | Sub paddle/entrance drive gear 23T |
| 12 | 40X0877 запросить цену → | Eject clamp lever в сборе |
| 13 | 40X0825 запросить цену → | датчик (media eject clamp HP) |
| 14 | 40X0881 запросить цену → | Eject clamp gear kit includes: • Eject clamp gear 70T • Eject clamp gear 23T • Eject clamp gear 68/20T |
| 15 | 40X0876 запросить цену → | Media eject clamp motor |
MPF feed unit в сборе 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4079 запросить цену → | MPF feed unit в сборе (this comes assembled) |
| 2 | 40X3711 запросить цену → | MPF pick roll kit • MPF pick roll (2) |
| 3 | 40X1381 запросить цену → | Bushing 8 mm MFP Service Manual |

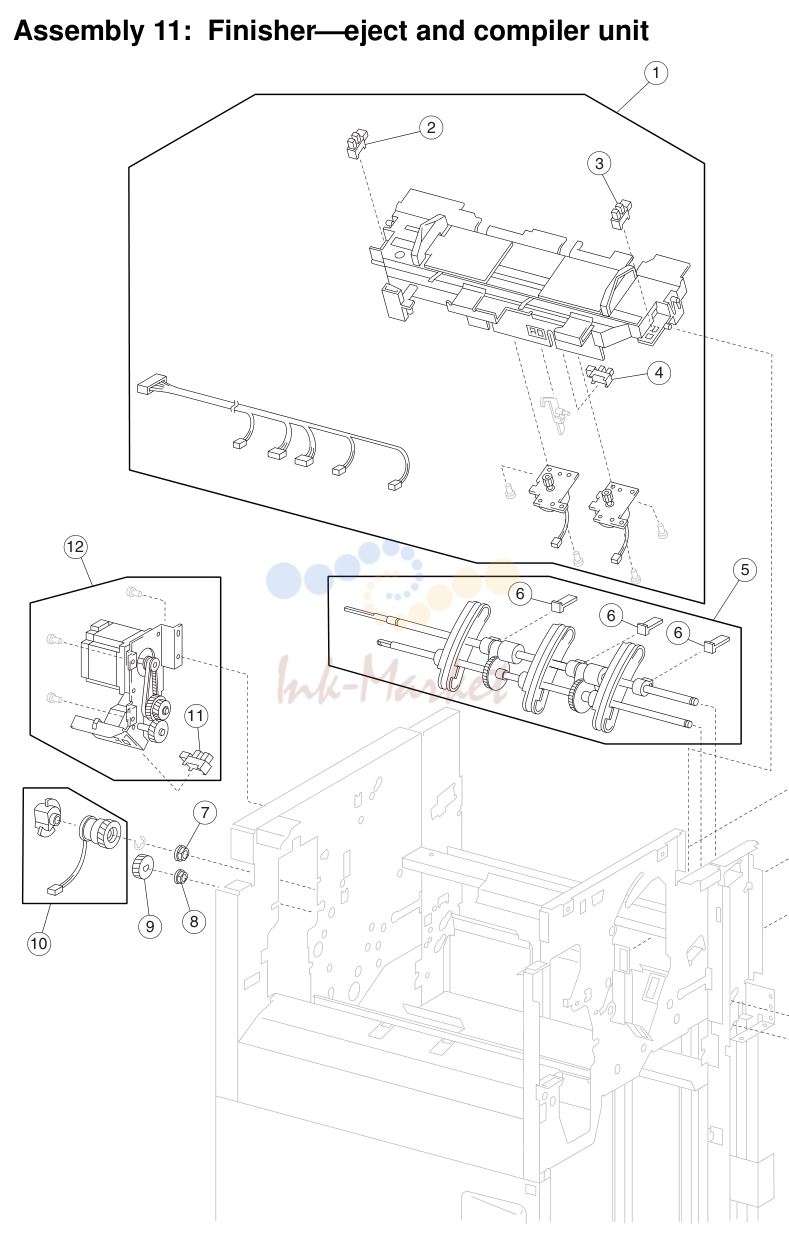

| 1 | 40X0883 запросить цену → | Media compiler unit в сборе (this comes assembled) |
| 2 | 40X0850 запросить цену → | датчик (rear tamper HP) |
| 4 | 40X0825 запросить цену → | датчик (compiler media in) |
| 5 | 40X4150 запросить цену → | Media eject shaft в сборе |
| 6 | 40X0887 запросить цену → | Clamp paddle |
| 7 | 40X0888 запросить цену → | Bushing 6 mm |
| 8 | 40X1388 запросить цену → | Bushing 8 mm |
| 9 | 40X0889 запросить цену → | Media eject shaft gear 39T |
| 10 | 40X0890 запросить цену → | Media eject clutch kit includes: • Media eject clutch • Media eject clutch actuator |
| 12 | 40X0891 запросить цену → | Media eject motor в сборе Note: в сборе index items 2 and 3 are identical sensors with different functions; therefore, they are the same part number with different descriptions. |
Registration / transport roll в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3692 запросить цену → | Registration/transport roll в сборе (this comes assembled) |
| 2 | 40X3695 запросить цену → | датчик (transparency detect) |
| 3 | 40X3694 запросить цену → | датчик (registration) |
| 4 | 40X3693 запросить цену → | Registration clutch |
| 1 | 40X0892 запросить цену → | датчик (lower media exit) with bracket |
| 2 | 40X0893 запросить цену → | датчик (lower media exit) |
| 3 | 40X0894 запросить цену → | Static eliminator brush |
| 4 | 40X3951 запросить цену → | нижний media exit roll в сборе |
| 5 | 40X0888 запросить цену → | Bushing 6 mm |
| 6 | 40X4105 запросить цену → | Main paddle shaft в сборе |
| 7 | 40X4106 запросить цену → | Main paddle shaft drive pulley 17T |
| 8 | 40X0900 запросить цену → | Main paddle drive pulley/gear 44/20T |
| 9 | 40X0899 запросить цену → | Main paddle idler gear kit includes: • Main paddle idler gear 23TR • Main paddle idler gear 23TL |
| 10 | 40X0898 запросить цену → | нижний exit roll drive pulley kit includes: • нижний exit roll drive pulley 20T • Idler pulley 20T |
| 11 | 40X0913 запросить цену → | Ball bearing 6 mm |
| 12 | 40X4128 запросить цену → | ремень idler pulley |
Printer left door and duplex
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4078 запросить цену → | Printer left door в сборе (this comes assembled) |
| 2 | 40X3697 запросить цену → | Printer left door damper в сборе |
| 3 | 40X3696 запросить цену → | Printer left door damper idler gear |
| 4 | 40X3799 запросить цену → | дуплекс unit в сборе (this comes assembled) |
| 5 | 40X3798 запросить цену → | Printer left door blind cover MFP Service Manual |
| 1 | 40X0901 запросить цену → | нижний pinch guide в сборе (this comes assembled) |
| 2 | 40X0902 запросить цену → | Finisher diverter gate |
| 3 | 40X4149 запросить цену → | Buffer diverter gate |
| 4 | 40X0824 запросить цену → | Magnetic catch |
| 5 | 40X0888 запросить цену → | Bushing 6 mm |
| 6 | 40X0904 запросить цену → | Buffer upper guide в сборе |
| 7 | 40X0893 запросить цену → | датчик (buffer path) |
| 8 | 40X3953 запросить цену → | Buffer roll в сборе |
| 9 | 40X0906 запросить цену → | Buffer pinch guide в сборе (this comes assembled) |
| 10 | 40X3955 запросить цену → | Media entrance roll в сборе |
| 11 | 40X3954 запросить цену → | Media entrance pinch guide в сборе (this comes assembled) |
| 12 | 40X0908 запросить цену → | датчик (finisher media entrance) |
| 13 | 40X0910 запросить цену → | привод motor (entrance/paddle) |
| 14 | 40X0912 запросить цену → | ремень tensioner pulley kit includes: • ремень idler pulley • пружина • ремень tensioner bracket |
| 15 | 40X4128 запросить цену → | ремень idler pulley |
| 16 | 40X0911 запросить цену → | ремень entrance/paddle, 31.6 cm |
| 17 | 40X0879 запросить цену → | Sub paddle/entrance drive gear 23T |
| 18 | 40X0914 запросить цену → | Media entrance roll drive pulley 20T |
| 19 | 40X0913 запросить цену → | Ball bearing 6 mm |
| 20 | 40X0915 запросить цену → | Buffer roll drive gear 46T |
| 21 | 40X0916 запросить цену → | Media diverter solenoid kit includes: • Media diverter solenoid • Media diverter solenoid link |
| 22 | 40X0917 под заказ | Buffer diverter solenoid kit includes: • Buffer diverter solenoid • Buffer diverter solenoid link |
Printer left door в сборе 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4078 запросить цену → | Printer left door в сборе (this comes assembled) |
| 2 | 40X4098 запросить цену → | Printer left door closed actuator |
| 3 | 40X3699 запросить цену → | датчик (fuser exit) |
| 4 | 40X3698 запросить цену → | 2nd transfer roll в сборе |
| 5 | 40X3700 запросить цену → | Printer left door duplex exit guide |
| 1 | 40X0918 под заказ | верхний media exit pinch roll в сборе |
| 2 | 40X0893 запросить цену → | датчик (upper media exit) |
| 3 | 40X3965 запросить цену → | верхний media exit roll в сборе |
| 4 | 40X0908 запросить цену → | датчик (upper media bin full) |
| 5 | 40X0824 запросить цену → | Magnetic catch |
| 6 | 40X0888 запросить цену → | Bushing 6 mm |
| 7 | 40X3966 запросить цену → | верхний pinch guide в сборе (this comes assembled) |
| 8 | 40X0921 запросить цену → | датчик (diverter gate) |
| 9 | 40X4076 запросить цену → | Diverter gate sensor upper cable в сборе |
| 10 | 40X3968 запросить цену → | верхний media transport roll в сборе |
| 11 | 40X0924 запросить цену → | Buffer roll drive pulley/gear 53/23T |
| 12 | 40X0912 запросить цену → | ремень tensioner bracket kit includes: • ремень idler pulley • пружина • ремень tensioner bracket |
| 13 | 40X0925 запросить цену → | верхний media transport roll drive pulley 20T |
| 14 | 40X0897 запросить цену → | ремень idler pulley |
| 15 | 40X0913 запросить цену → | Ball bearing 6 mm |
| 16 | 40X0928 запросить цену → | ремень (buffer transport) 19.8 cm |
| 17 | 40X0929 запросить цену → | ремень (exit) 27.7 cm |
| 18 | 40X0926 запросить цену → | верхний media exit roll drive pulley/gear, 20T/20T |
| 19 | 40X0927 запросить цену → | верхний media exit roll drive gear 20T |
| 20 | 40X0910 запросить цену → | привод motor (buffer/transport) |
Printer left door в сборе 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4078 запросить цену → | Printer left door в сборе (this comes assembled) |
| 2 | 40X3704 запросить цену → | Printer left door damper sector gear |
| 3 | 40X3688 запросить цену → | датчик (2nd transfer roll retract HP) |
| 4 | 40X3701 запросить цену → | 2nd transfer roll retract cam в сборе |
| 5 | 40X3702 запросить цену → | 2nd transfer retract motor в сборе |
| 6 | 40X3703 запросить цену → | датчик (media on belt) MFP Service Manual |
| 1 | 40X3981 запросить цену → | Booklet bin в сборе |
| 2 | 40X3979 запросить цену → | Booklet unit right glide в сборе |
| 3 | 40X3986 запросить цену → | Booklet unit в сборе (this comes assembled) |
| 4 | 40X3980 запросить цену → | Booklet unit left glide в сборе |
| 5 | 40X3984 запросить цену → | Booklet unit cable в сборе |
| 6 | 40X3983 запросить цену → | Booklet bin/diverter cable в сборе |
| 7 | 40X3982 запросить цену → | Booklet controller card power cable в сборе |
| 8 | 40X3985 запросить цену → | Booklet unit interface connector в сборе |
| 9 | 40X0850 запросить цену → | датчик (booklet unit interlock) |
| 10 | 40X3978 запросить цену → | Booklet controller card в сборе |
| 11 | 40X3987 запросить цену → | Booklet bin hookup cable в сборе |
дуплекс media inverter в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3797 запросить цену → | дуплекс media inverter в сборе |

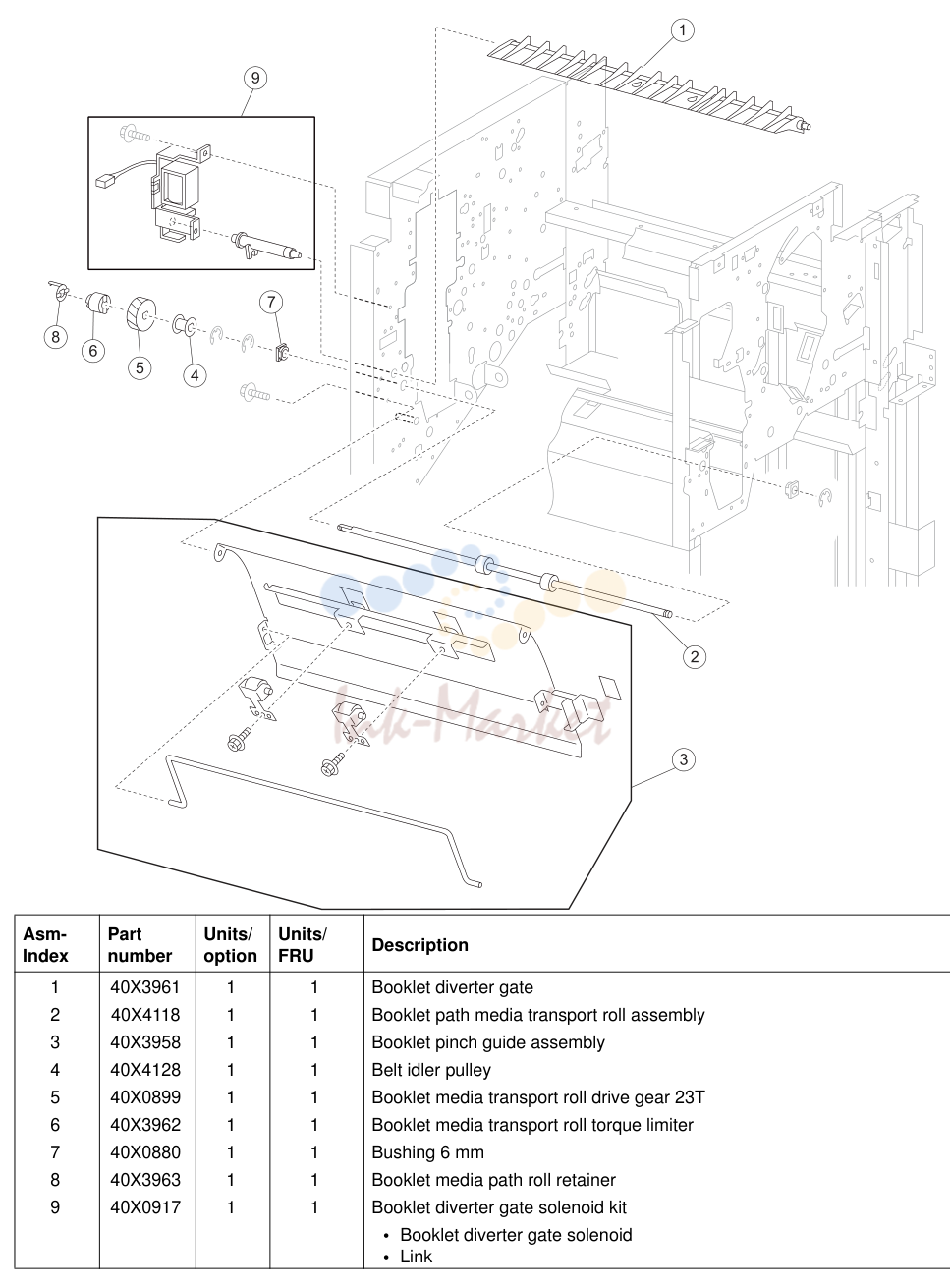

| 1 | 40X3961 запросить цену → | Booklet diverter gate |
| 2 | 40X4118 запросить цену → | Booklet path media transport roll в сборе |
| 3 | 40X3958 запросить цену → | Booklet pinch guide в сборе |
| 4 | 40X4128 запросить цену → | ремень idler pulley |
| 5 | 40X0899 запросить цену → | Booklet media transport roll drive gear 23T |
| 6 | 40X3962 запросить цену → | Booklet media transport roll torque limiter |
| 7 | 40X0880 запросить цену → | Bushing 6 mm |
| 8 | 40X3963 запросить цену → | Booklet media path roll retainer |
| 9 | 40X0917 под заказ | Booklet diverter gate solenoid kit • Booklet diverter gate solenoid • Link Printer Finisher Service Manual |
дуплекс 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3799 запросить цену → | дуплекс unit в сборе (this comes assembled) |
| 2 | 40X3798 запросить цену → | Printer left door blind cover MFP Service Manual |
| 1 | 40X3991 запросить цену → | Booklet stapler unit в сборе |
| 2 | 40X3990 запросить цену → | Booklet manual feed knob |
| 3 | 40X3989 запросить цену → | Booklet manual feed drive gear 31T |
| 4 | 40X3988 запросить цену → | Booklet unit catch |
дуплекс 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3799 запросить цену → | дуплекс unit в сборе (this comes assembled) |
| 2 | 40X3802 запросить цену → | дуплекс drive motor |
| 3 | 40X3801 запросить цену → | датчик (duplex wait) |
| 4 | 40X3800 запросить цену → | дуплекс controller card в сборе |
| 5 | 40X3803 запросить цену → | Switch (duplex left door interlock) |
| 1 | 40X0825 запросить цену → | датчик (booklet end guide HP) |
| 2 | 40X3992 запросить цену → | Booklet media entrance drive motor |
| 3 | 40X3993 запросить цену → | шестерня pulley 40/20T |
| 4 | 40X3994 запросить цену → | Booklet end guide drive belt |
| 5 | 40X3996 запросить цену → | Booklet paddle drive motor в сборе |
| 6 | 40X3995 запросить цену → | Booklet paddle idler gear 14T |
| 7 | 40X3997 запросить цену → | Booklet paddle shaft в сборе Printer Finisher Service Manual |
Standard media exit shift
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3705 запросить цену → | Standard media exit shift в сборе (this comes assembled) |
| 2 | 40X3707 запросить цену → | Standard bin full actuator |
| 3 | 40X3688 запросить цену → | датчик (standard bin full) |
| 4 | 40X0553 запросить цену → | Switch (printer left door interlock) |
| 5 | 40X3706 запросить цену → | Standard exit top cover |
| 6 | 40X4080 запросить цену → | Standard output bin paper weight в сборе • Paper weight (2) • Installation template MFP Service Manual |
| 1 | 40X3999 запросить цену → | Booklet knife sector drive gear 42T |
| 2 | 40X0825 запросить цену → | датчик (booklet knife HP) |
| 4 | 40X3998 запросить цену → | Booklet knife HP sensor cable в сборе |
Printhead в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3712 запросить цену → | Printhead в сборе |
| 1 | 40X4001 запросить цену → | Booklet front tamper |
| 2 | 40X0825 запросить цену → | датчик (booklet front tamper HP) |
| 3 | 40X4002 запросить цену → | Booklet front tamper motor |
| 6 | 40X4003 запросить цену → | Booklet rear tamper в сборе Printer Finisher Service Manual |
Xerographic and waste toner
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3713 запросить цену → | Waste toner cartridge cover |
| 2 | 40X3715 запросить цену → | Switch (waste toner cartridge interlock) |
| 3 | 40X3717 запросить цену → | датчик (waste toner cartridge full) |
| 4 | 40X3714 запросить цену → | Waste toner cartridge sensor в сборе (this comes assembled) |
| 5 | 40X3716 запросить цену → | Waste toner agitator motor в сборе MFP Service Manual |

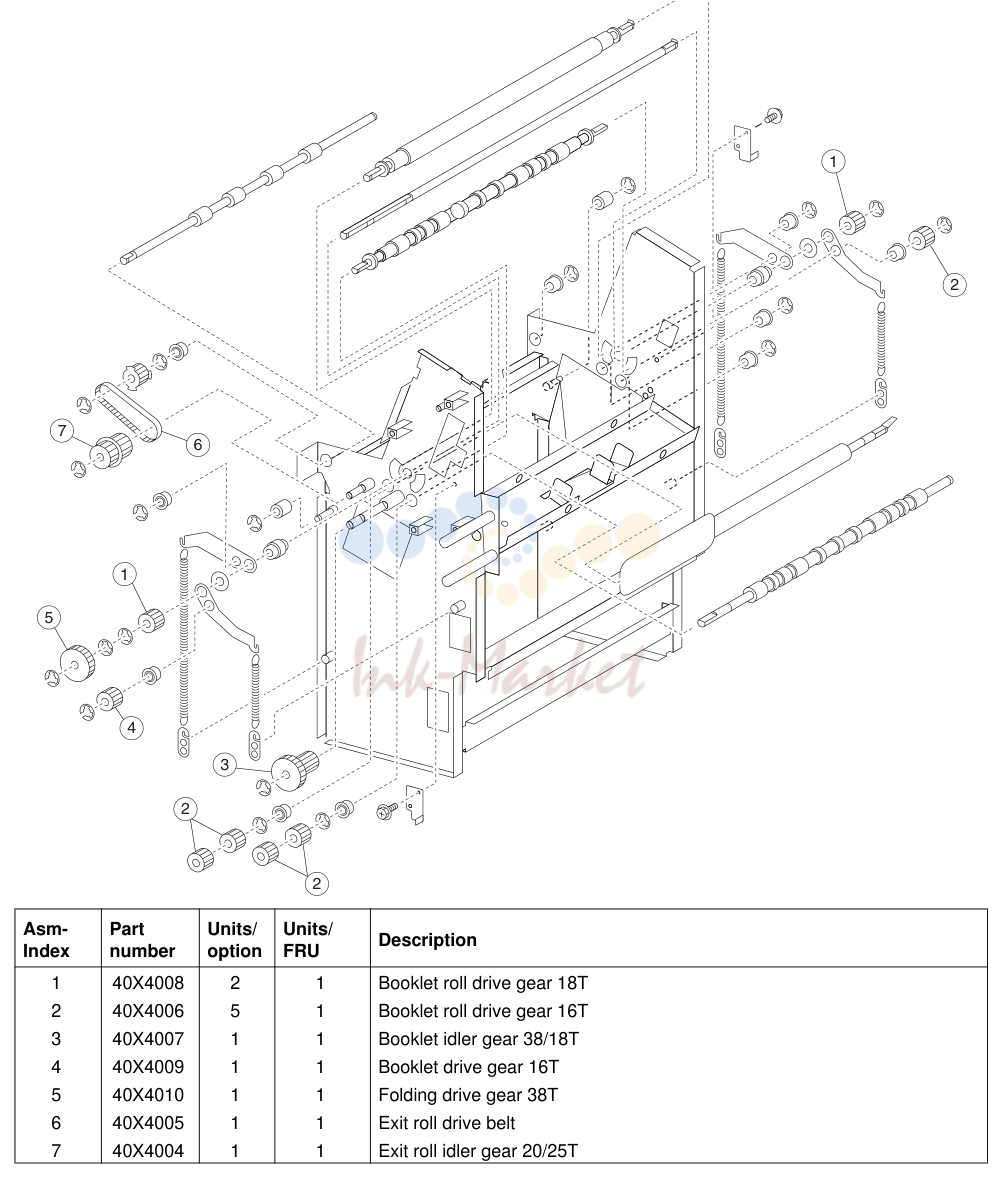

| 1 | 40X4008 запросить цену → | Booklet roll drive gear 18T |
| 2 | 40X4006 запросить цену → | Booklet roll drive gear 16T |
| 3 | 40X4007 запросить цену → | Booklet idler gear 38/18T |
| 4 | 40X4009 запросить цену → | Booklet drive gear 16T |
| 5 | 40X4010 запросить цену → | Folding drive gear 38T |
| 6 | 40X4005 запросить цену → | Exit roll drive belt |
| 7 | 40X4004 запросить цену → | Exit roll idler gear 20/25T |
Erase lamps and developer interlock plate
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3720 запросить цену → | K erase lamp в сборе |
| 2 | 40X3719 запросить цену → | CMY erase lamp в сборе |
| 3 | 40X3718 запросить цену → | Developer interlock plate в сборе |

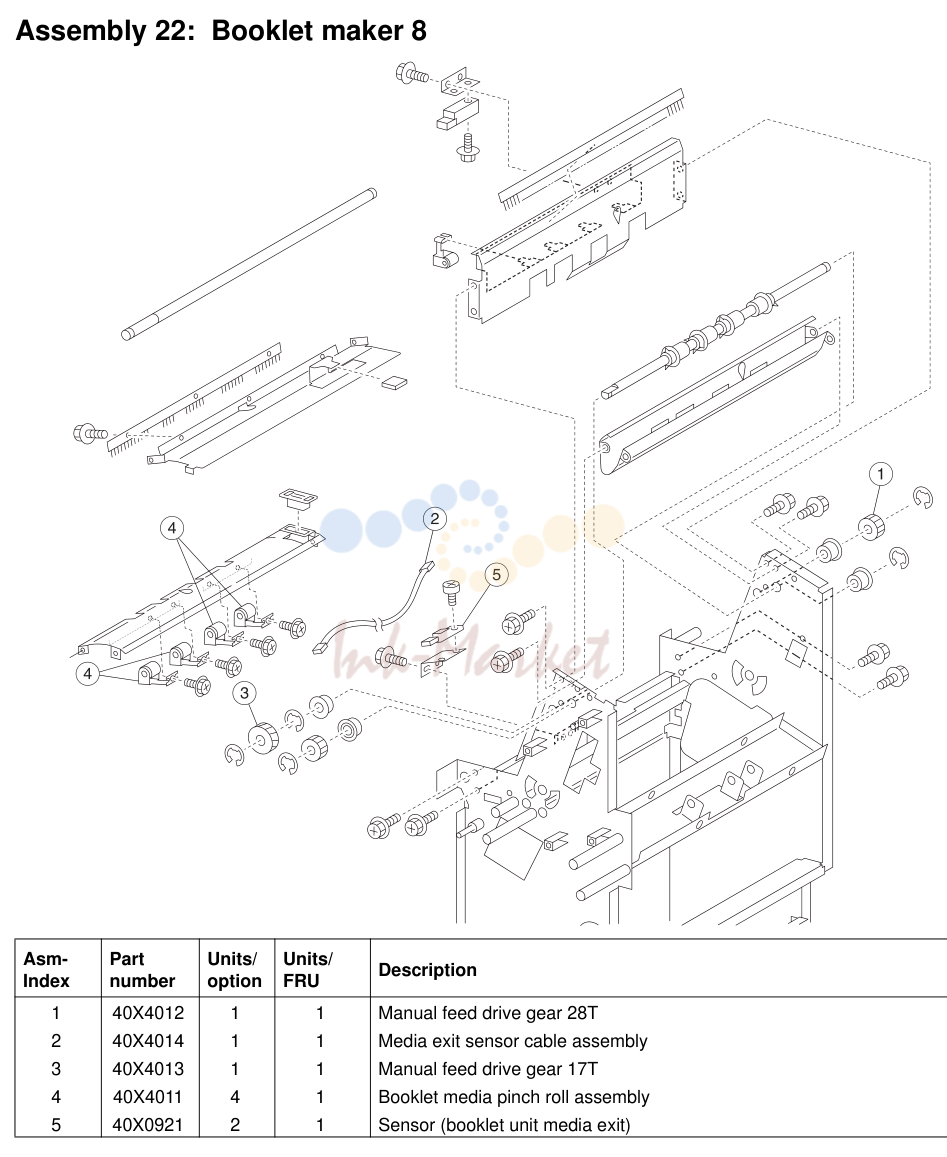

| 1 | 40X4012 запросить цену → | Manual feed drive gear 28T |
| 2 | 40X4014 запросить цену → | Media exit sensor cable в сборе |
| 3 | 40X4013 запросить цену → | Manual feed drive gear 17T |
| 4 | 40X4011 запросить цену → | Booklet media pinch roll в сборе |
| 5 | 40X0921 запросить цену → | датчик (booklet unit media exit) Printer Finisher Service Manual |
перенос belt lift 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3722 запросить цену → | правый transfer belt lift в сборе |
| 2 | 40X3727 запросить цену → | перенос belt lift handle в сборе |
| 3 | 40X3723 запросить цену → | перенос belt lift latch в сборе with label |
| 4 | 40X3721 запросить цену → | левый transfer belt lift в сборе MFP Service Manual |

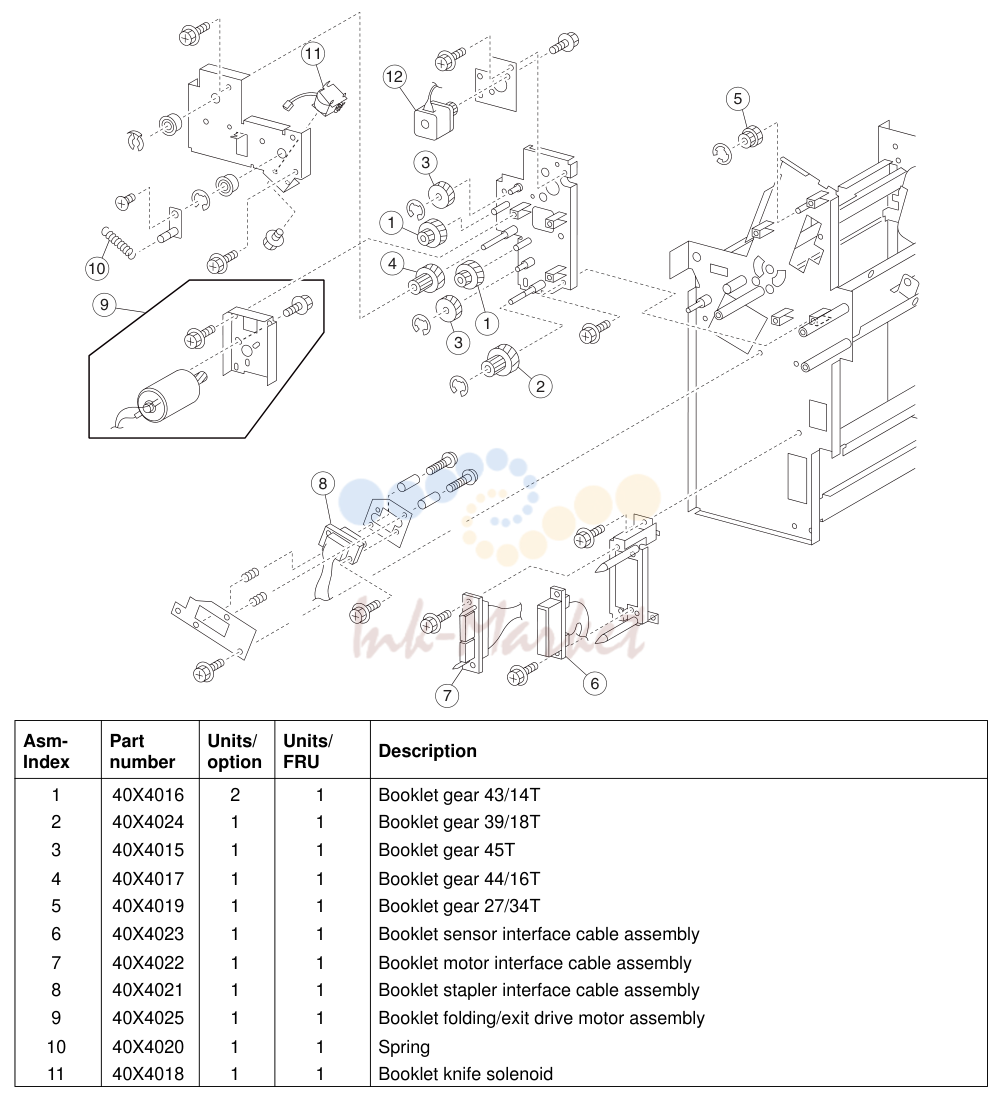

| 1 | 40X4016 запросить цену → | Booklet gear 43/14T |
| 2 | 40X4024 запросить цену → | Booklet gear 39/18T |
| 3 | 40X4015 запросить цену → | Booklet gear 45T |
| 4 | 40X4017 запросить цену → | Booklet gear 44/16T |
| 5 | 40X4019 запросить цену → | Booklet gear 27/34T |
| 6 | 40X4023 запросить цену → | Booklet sensor interface cable в сборе |
| 7 | 40X4022 запросить цену → | Booklet motor interface cable в сборе |
| 8 | 40X4021 запросить цену → | Booklet stapler interface cable в сборе |
| 9 | 40X4025 запросить цену → | Booklet folding/exit drive motor в сборе |
| 10 | 40X4020 запросить цену → | пружина |
| 11 | 40X4018 запросить цену → | Booklet knife solenoid |
перенос belt
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3732 запросить цену → | перенос belt unit в сборе |
| 2 | 40X3733 запросить цену → | перенос belt cleaner в сборе |
| 3 | 40X3729 запросить цену → | перенос belt auger front gear 14T |
| 4 | 40X3731 запросить цену → | перенос belt auger в сборе |
| 5 | 40X0880 запросить цену → | Bushing 6 mm |
| 6 | 40X3730 запросить цену → | перенос belt auger rear gear 18T |
| 1 | 40X3969 запросить цену → | Bridge unit interface card в сборе |
| 2 | 40X3970 запросить цену → | Bridge unit connect cable в сборе |
| 3 | 40X0933 запросить цену → | Bridge unit interface card cable в сборе |
| 4 | 40X3971 запросить цену → | Finisher controller card в сборе |
| 5 | 40X3972 запросить цену → | AC power cord в сборе |
| 6 | 40X0936 запросить цену → | Finisher LVPS card в сборе |
перенос belt lift 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3735 запросить цену → | перенос belt lift rear plunger в сборе |
| 2 | 40X3734 запросить цену → | перенос belt lift recoil spring |
| 3 | 40X3736 запросить цену → | перенос belt lift front plunger в сборе MFP Service Manual |
| 1 | 40X3975 запросить цену → | верхний media exit sensor cable в сборе |
| 2 | 40X3974 запросить цену → | Finisher media entrance sensor cable в сборе |
| 3 | 40X0941 запросить цену → | Buffer path sensor cable в сборе |
| 4 | 40X0937 запросить цену → | Main sensor cable в сборе |
| 5 | 40X0946 запросить цену → | Finisher LVPS cable в сборе |
| 6 | 40X0892 запросить цену → | датчик (lower media exit) в сборе • датчик (lower media exit) • нижний media exit sensor cable в сборе • кронштейн |
| 7 | 40X3976 запросить цену → | верхний media bin full sensor cable в сборе |
Toner Dispense
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3740 запросить цену → | K toner dispense в сборе |
| 2 | 40X3739 запросить цену → | C toner dispense в сборе |
| 3 | 40X3738 запросить цену → | M toner dispense в сборе |
| 4 | 40X3737 запросить цену → | Y toner dispense в сборе |
| 5 | 40X3741 запросить цену → | CMYK toner add motor в сборе |
| 6 | 40X0636 запросить цену → | датчик (RFID toner cartridge) |
| 1 | 40X0922 запросить цену → | Diverter gate sensor upper cable в сборе |
| 2 | 40X0944 запросить цену → | Punch main drive cable в сборе |
| 3 | 40X0950 запросить цену → | Diverter gate sensor lower cable в сборе |
| 4 | 40X0865 запросить цену → | Punch waste box set cable в сборе |
| 5 | 40X4107 запросить цену → | Interlock switch cable в сборе |
| 6 | 40X0945 запросить цену → | Punch main sensor cable в сборе Printer Finisher Service Manual |
Developer unit assemblies
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3742 запросить цену → | Developer unit в сборе |
| 2 | 40X3744 запросить цену → | Y developer carrier |
| 3 | 40X3745 запросить цену → | M developer carrier |
| 4 | 40X3746 запросить цену → | C developer carrier |
| 5 | 40X3743 запросить цену → | K developer carrier MFP Service Manual |
| 1 | 40X0938 запросить цену → | Main drive cable в сборе |
| 2 | 40X0930 запросить цену → | Punch waste box full cable в сборе |
| 3 | 40X0932 запросить цену → | Bridge unit connect cable в сборе |
| 4 | 40X0931 запросить цену → | Bridge unit interface card в сборе |
| 5 | 40X3973 запросить цену → | Finisher interface cable в сборе |
| 6 | 40X0870 запросить цену → | Stapler unit cable в сборе |
печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X4153 запросить цену → | печь в сборе 100 V |
| 1 | 40X3747 запросить цену → | печь в сборе 110 V |
| 1 | 40X3748 запросить цену → | печь в сборе 220 V |

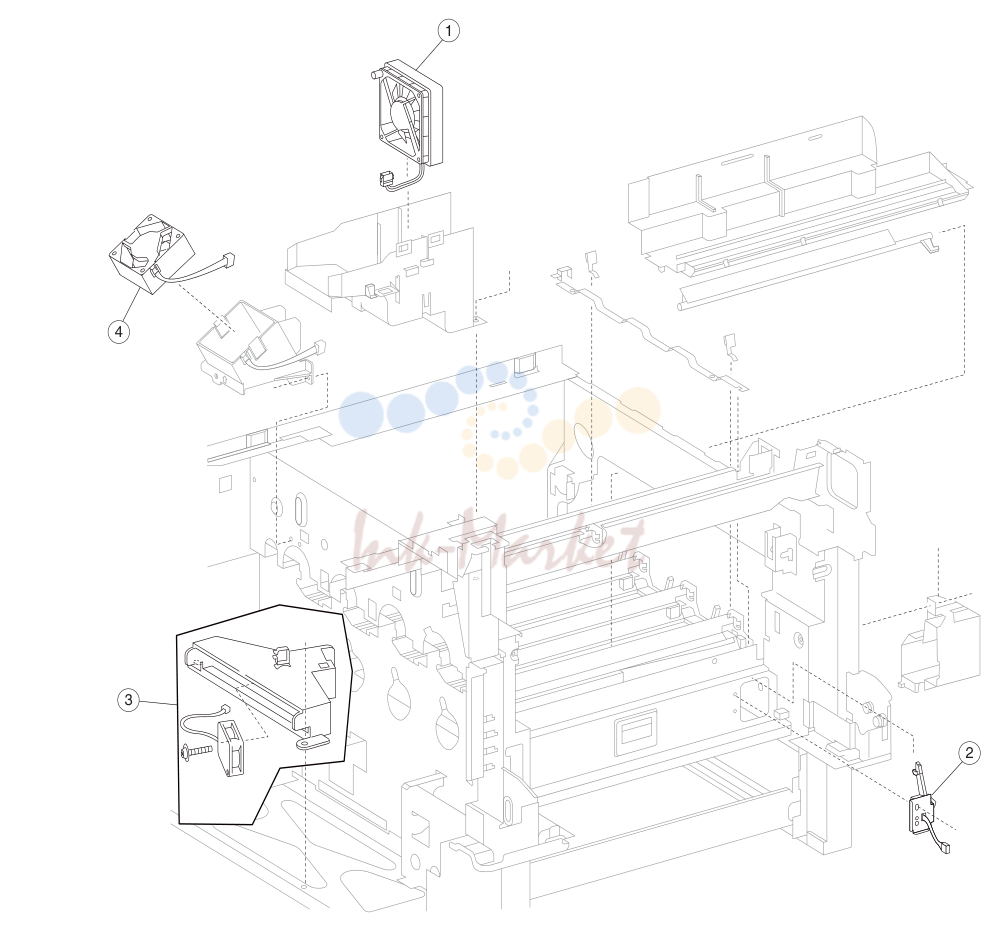

Cooling fans
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X3750 запросить цену → | печь cooling fan |
| 2 | 40X3749 запросить цену → | Printhead shutter motor в сборе |
| 3 | 40X3752 запросить цену → | задний lower cooling fan в сборе (this comes assembled) |
| 4 | 40X3751 запросить цену → | перенос belt drive motor cooling fan MFP Service Manual |
Полный список запчастей доступен по запросу.
комментарии
