Lexmark C910N / C910DN / C912N / C912DN — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки 1
- крышки 2
- крышки 3
- крышки 4
- крышки 5
- верхний unit
- Base 1
- Base 2
- Base 3
- Electrical
- Rip board
- печь unit
- Cassette
- Expansion feeder 1

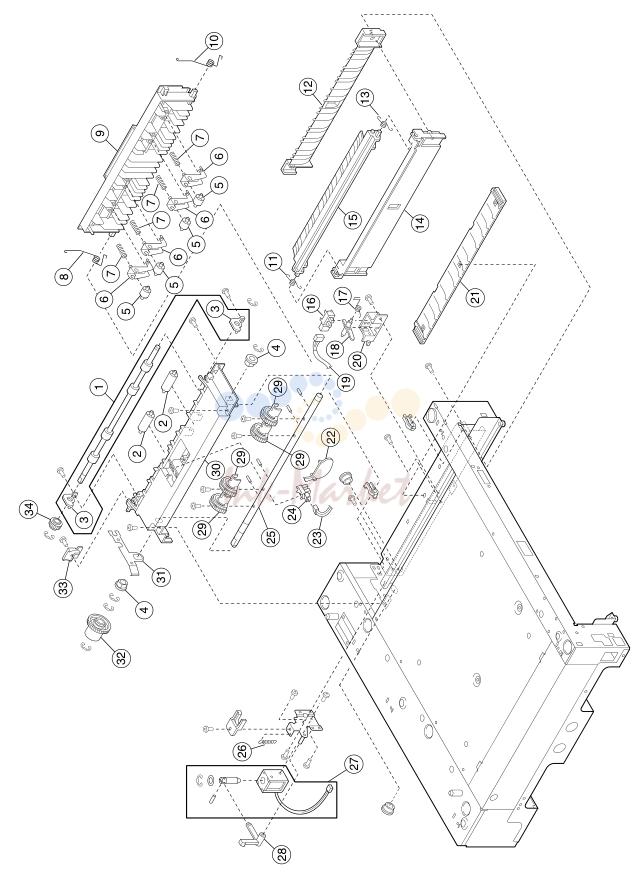

- Expansion feeder 2
- дуплекс unit 1

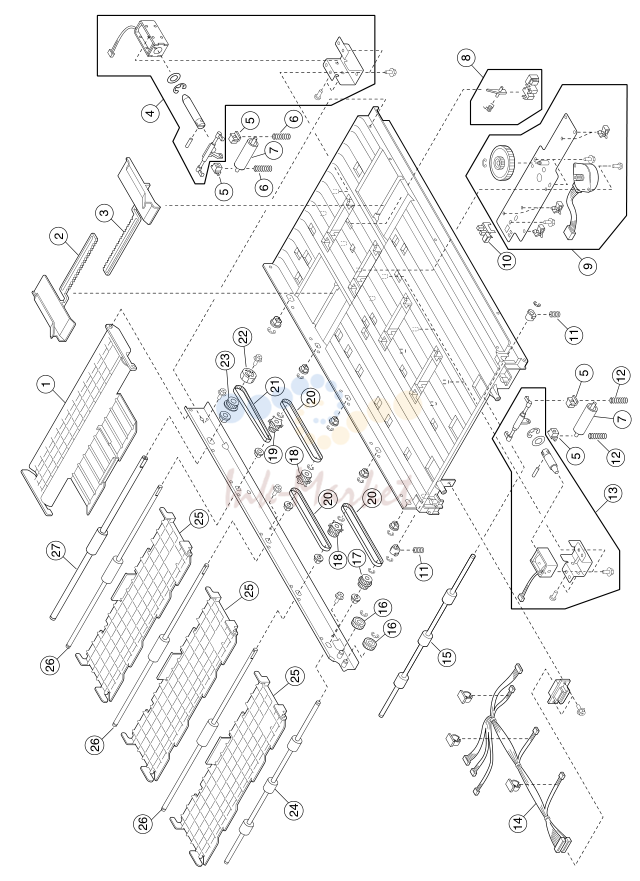

- дуплекс unit 2

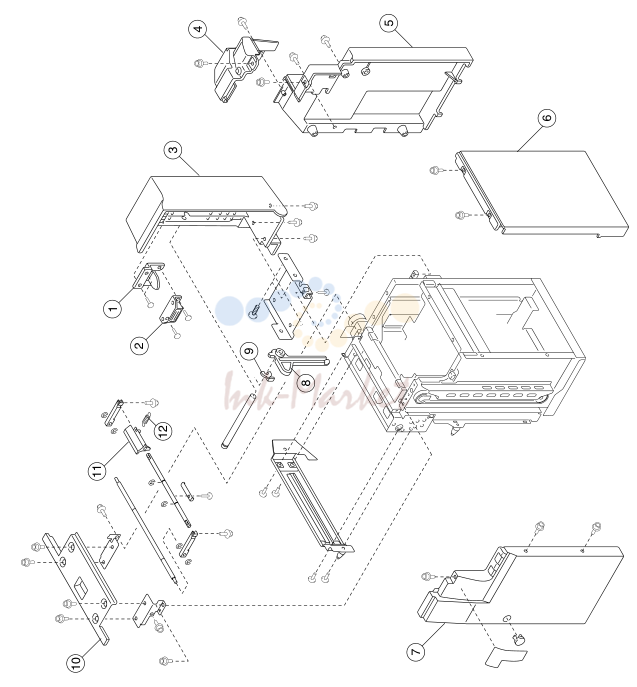

- High-capacity feeder 1
- High-capacity feeder 2

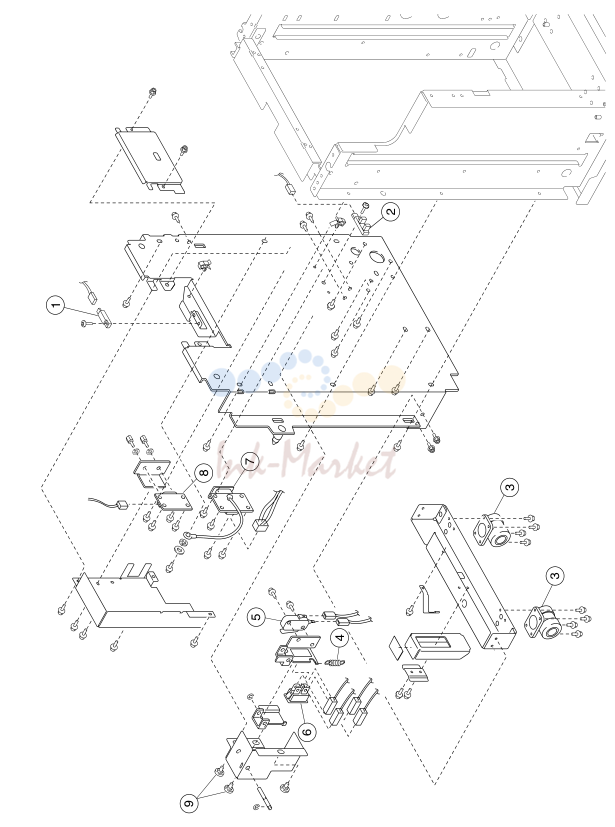

- High-capacity feeder 3

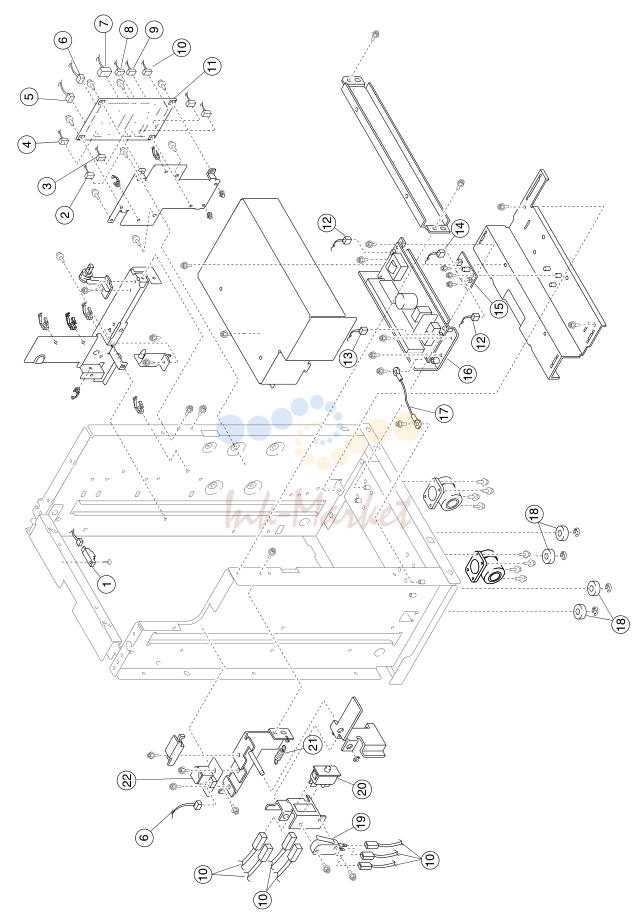

- High-capacity feeder 4

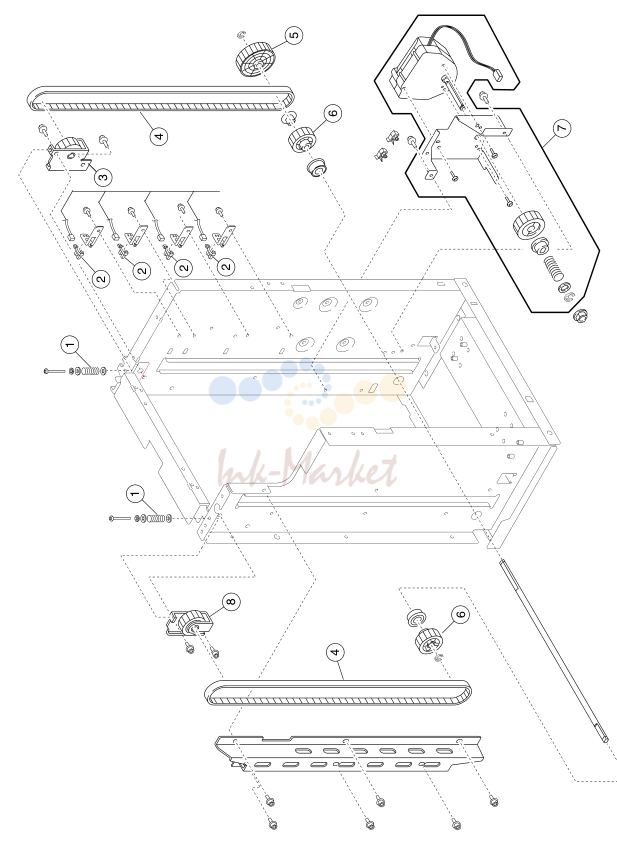

- High-capacity feeder 5

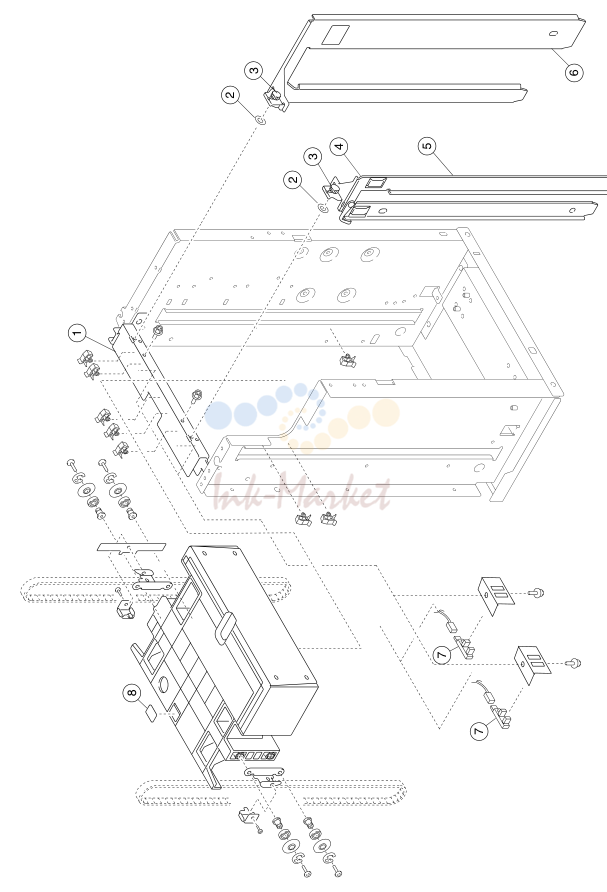

- High-capacity feeder 6

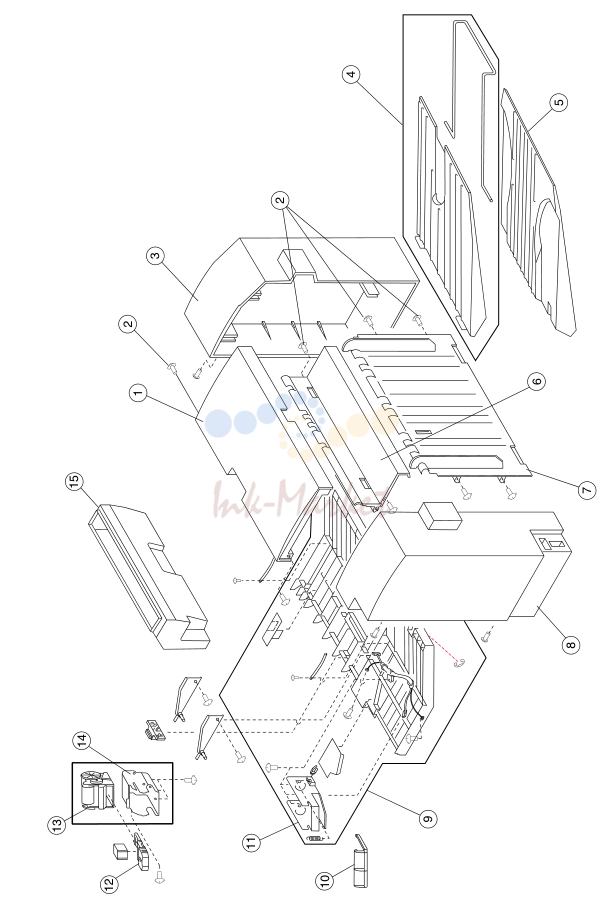

- Finisher covers
- Finisher frame
- Finisher feed 1
- Finisher feed 2
- Finisher elevator
- Finisher electronics
- Finisher docking 1
- Finisher docking 2
- Miscellaneous/options
- Finisher parts packet

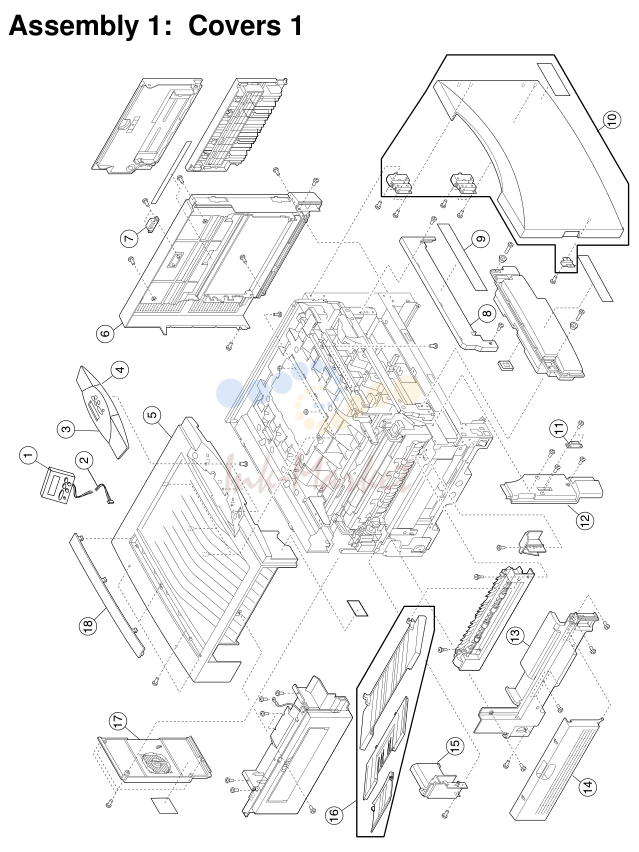

крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G7360 запросить цену → | Board, operator panel |
| 1 | 99A1501 запросить цену → | Board operator panel (Japan) |
| 2 | 56P9736 запросить цену → | шлейф, operator panel |
| 3 | 56P9555 запросить цену → | Housing, upper operator panel |
| 4 | 56P9556 запросить цену → | Housing, lower operator panel |
| 5 | 56P9539 запросить цену → | крышка, top |
| 6 | 56P9533 запросить цену → | крышка в сборе, right side |
| 7 | 56P9534 запросить цену → | Magnet, right side latch |
| 8 | 56P9540 запросить цену → | крышка, waste toner bottle |
| 9 | 56P9545 запросить цену → | Label, operator guide |
| 10 | 56P9532 запросить цену → | крышка в сборе, front (C910) |
| 10 | 56P9970 запросить цену → | крышка в сборе, front (C912) |
| 11 | 56P9543 запросить цену → | Magnet, front cover latch |
| 12 | 56P9542 запросить цену → | крышка, left front |
| 13 | 56P9536 запросить цену → | крышка, left side |
| 14 | 56P9537 запросить цену → | крышка, paper feed |
| 15 | 56P9535 запросить цену → | крышка, solenoid |
| 16 | 56P9531 запросить цену → | лоток в сборе, exit |
| 17 | 56P9538 запросить цену → | крышка, rear |
| 18 | 56P9551 запросить цену → | крышка, adjustment |
| 56P9544 запросить цену → | Label, MPT | |
| 56P9554 запросить цену → | Core, ferrite | |
| 56P9905 запросить цену → | Kit, operator panel overlay | |
| 56P9945 запросить цену → | Parts packet |

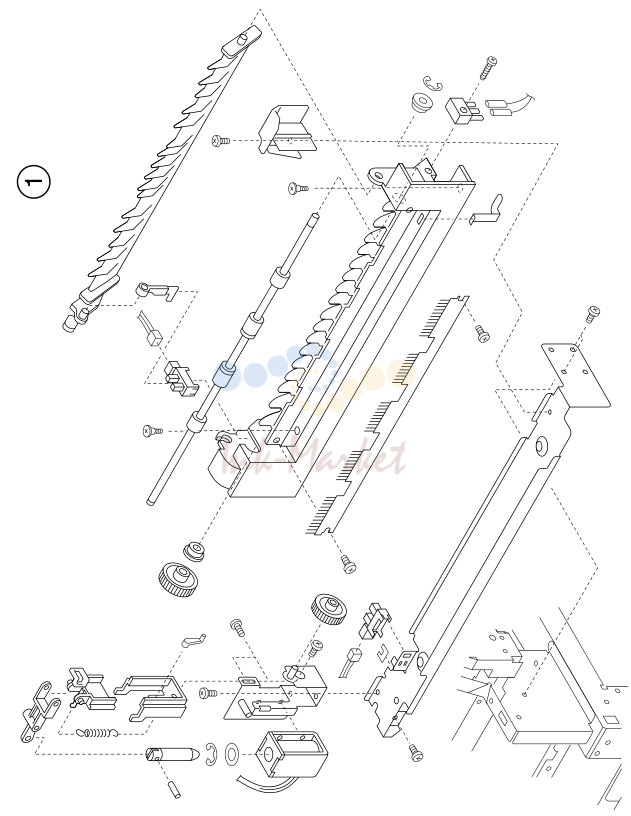

крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9557 запросить цену → | Exit в сборе, face up |

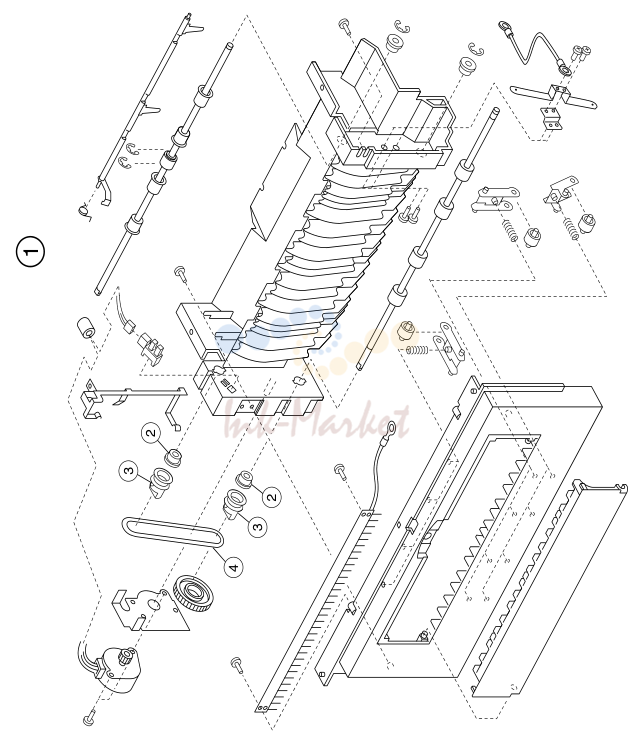

крышки 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9566 запросить цену → | направляющая в сборе, face-down |
| 2 | 56P9575 запросить цену → | Bushing, face down pinch roller |
| 3 | 56P9576 запросить цену → | Pulley, face down feed roller |
| 4 | 56P9578 запросить цену → | ремень, face down roller |

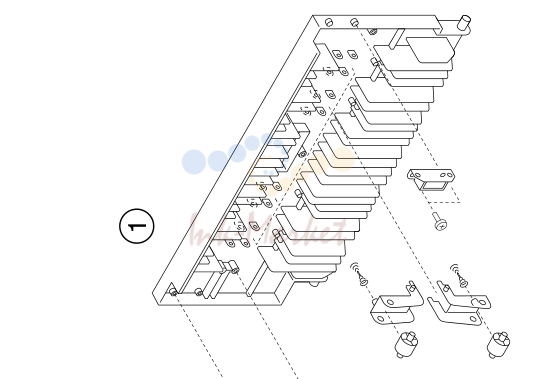

крышки 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9584 запросить цену → | направляющая в сборе, turn |

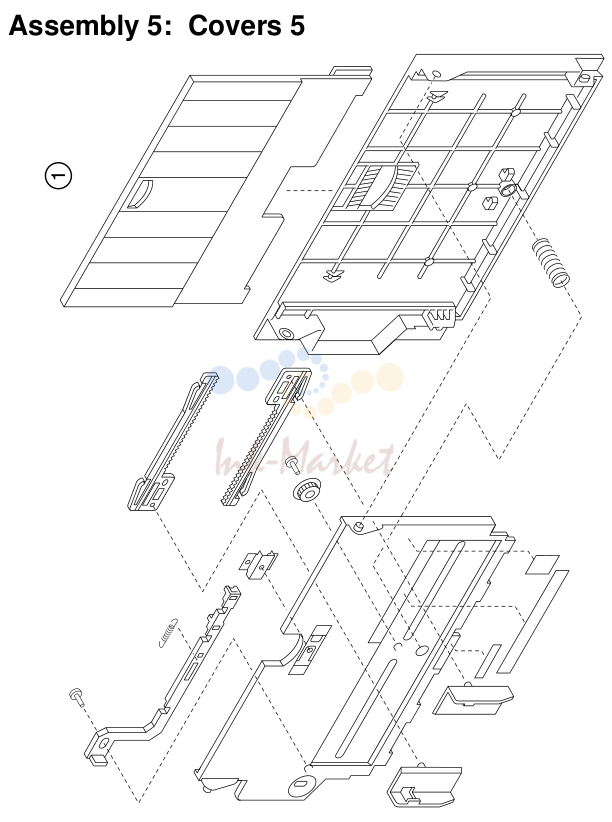

крышки 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9972 запросить цену → | Feeder в сборе, multipurpose |

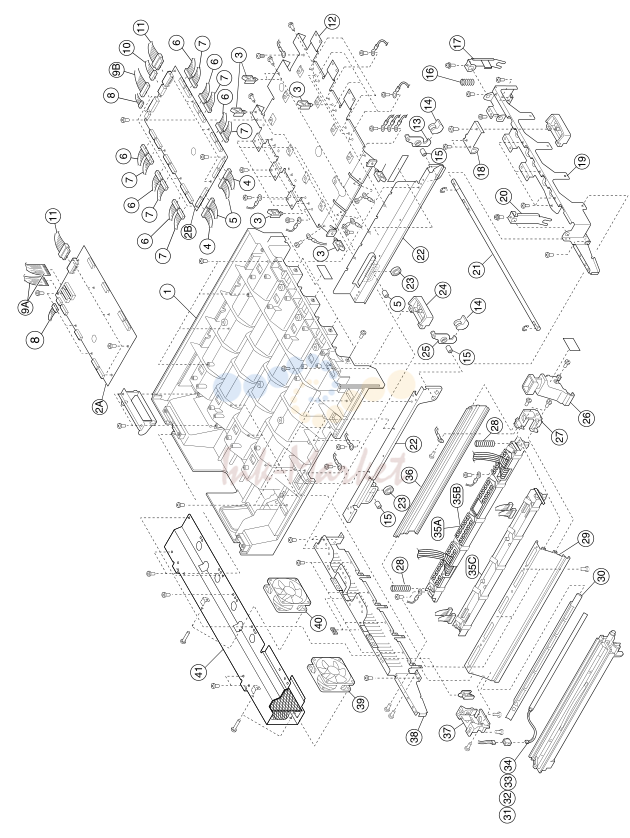

верхний unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9591 запросить цену → | рама, upper |
| 56P9987 запросить цену → | Board, printhead controller–S/N XX-1XXXX | |
| 56P9620 запросить цену → | Board, printhead controller–S/N XX-0XXXX | |
| 3 | 56P9638 запросить цену → | Holder, cable |
| 4 | 56P9600 запросить цену → | шлейф в сборе, K13 |
| 5 | 56P9601 запросить цену → | шлейф в сборе, K24 |
| 6 | 56P9602 запросить цену → | шлейф в сборе, CL13 |
| 7 | 56P9603 запросить цену → | шлейф в сборе, CL24 |
| 8 | 56P9716 запросить цену → | шлейф в сборе, 8-pin PH controller |
| 56P9991 запросить цену → | шлейф в сборе 48-pin PH controller– S/NXX-1XXXX | |
| 56P9718 запросить цену → | шлейф в сборе, 30-pin PH controller– S/N XX-0XXXX | |
| 10 | 56P9717 запросить цену → | шлейф в сборе, 18-pin PH controller– S/N XX-0XXXX |
| 11 | 56P9720 запросить цену → | шлейф в сборе, PH controller power |
| 12 | 56P9637 запросить цену → | рама, printhead controller |
| 13 | 56P9625 запросить цену → | Hook, right link |
| 14 | 56P9626 запросить цену → | крышка, hook |
| 15 | 56P9628 запросить цену → | Pivot, color link |
| 16 | 56P9614 запросить цену → | пружина, return |
| 17 | 56P9618 запросить цену → | Hook, right |
| 18 | 56P9615 запросить цену → | Hook, middle |
| 19 | 56P9612 запросить цену → | кронштейн, front upper |
| 20 | 56P9617 запросить цену → | Hook, left |
| 21 | 56P9613 запросить цену → | Rod, interlocking |
| 22 | 56P9624 запросить цену → | Link, frame |
| 23 | 56P9627 запросить цену → | Bearing, roller |
| 24 | 56P9616 запросить цену → | Handle, upper opening |
| 25 | 56P9630 запросить цену → | Hook, left link |
| 26 | 56P9611 запросить цену → | Holder, front printhead |
| 27 | 56P9608 запросить цену → | Holder, front HSP |
| 28 | 56P9609 запросить цену → | пружина, printhead |
| 29 | 56P9592 запросить цену → | Rail, left side |

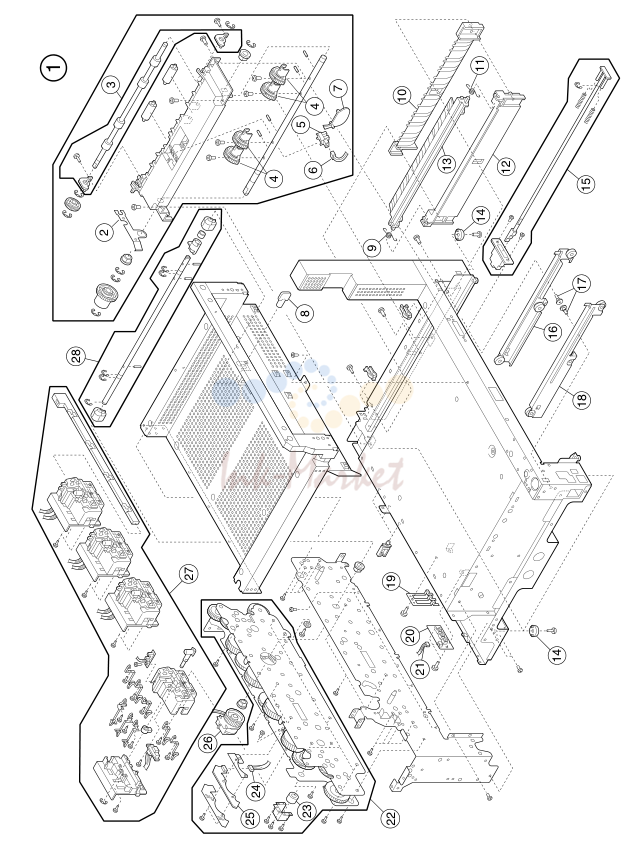

Base 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9664 запросить цену → | рама, paper feed |
| 2 | 56P9508 запросить цену → | кронштейн, ground |
| 3 | 56P9512 запросить цену → | ролик в сборе, paper carrying |
| 4 | 56P9511 запросить цену → | ролик в сборе, paper feed |
| 5 | 11G0243 запросить цену → | Interrupter, photo |
| 6 | 56P9665 запросить цену → | датчик, paper feed |
| 7 | 56P9507 запросить цену → | Actuator, paper feed sensor |
| 8 | 56P9520 запросить цену → | Handle, waste bottle cam |
| 9 | 56P9517 запросить цену → | пружина, right cassette guide |
| 10 | 56P9519 запросить цену → | направляющая, lower right cassette |
| 11 | 56P9516 запросить цену → | пружина, left cassette guide |
| 12 | 56P9518 запросить цену → | направляющая, lower left cassette |
| 13 | 56P9515 запросить цену → | направляющая, upper cassette |
| 14 | 56P9503 запросить цену → | Foot, rubber |
| 15 | 56P9641 запросить цену → | Actuator, front cover open switch |
| 16 | 56P9505 запросить цену → | Rail, base left side |
| 17 | 56P9524 запросить цену → | Screw, slide rail |
| 18 | 56P9504 запросить цену → | Rail, base right side |
| 19 | 56P9521 запросить цену → | Lever, size sensor |
| 20 | 56P9522 запросить цену → | Board, size sensor |
| 21 | 56P9523 запросить цену → | шлейф в сборе, size sensor |
| 22 | 56P9642 запросить цену → | Unit, drive |
| 23 | 56P9643 запросить цену → | Clutch, drive unit |
| 24 | 56P9644 запросить цену → | шлейф в сборе, drive unit sensor |
| 25 | 56P9645 запросить цену → | датчик, drive unit gear |
| 26 | 56P9663 запросить цену → | Clutch, belt up/down |
| 27 | 56P9646 запросить цену → | рама, sub |
| 28 | 56P9662 запросить цену → | Shaft, changing |
| 56P9948 запросить цену → | Parts packet |

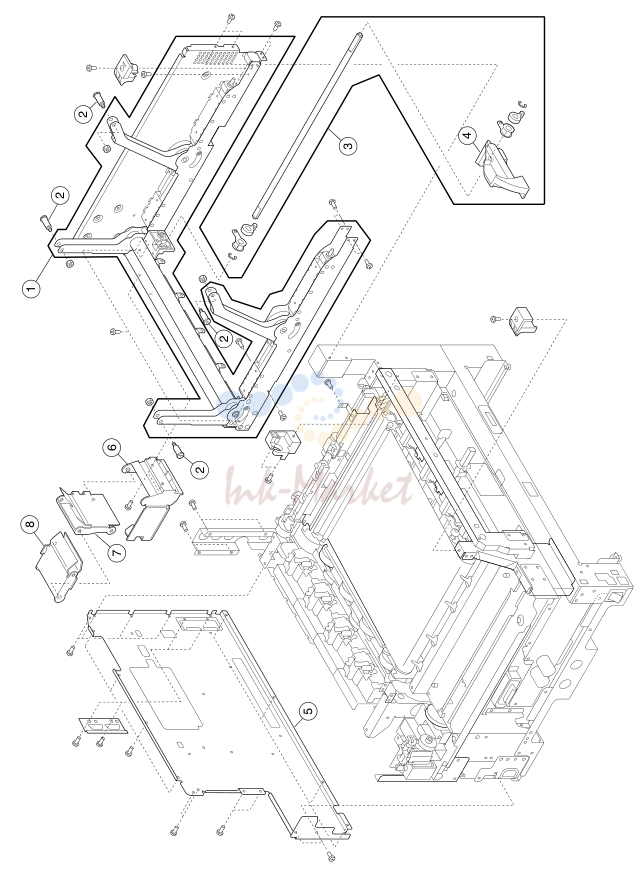

Base 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9666 запросить цену → | Support в сборе, upper unit |
| 2 | 56P9667 запросить цену → | Pin, upper unit support |
| 3 | 56P9668 запросить цену → | Handle в сборе, lock |
| 4 | 56P9669 запросить цену → | Handle, lock |
| 5 | 56P9673 запросить цену → | крышка, electronic |
| 6 | 56P9670 запросить цену → | Shroud, cable |
| 7 | 56P9672 запросить цену → | направляющая, cable |
| 8 | 56P9671 запросить цену → | направляющая, cable |
| 56P9949 запросить цену → | Parts packet |

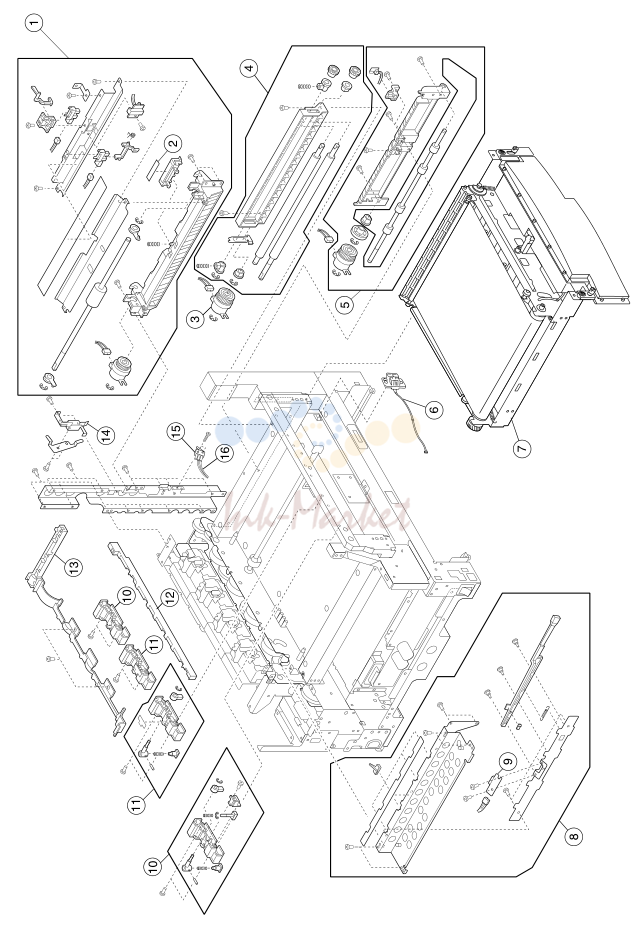

Base 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9971 запросить цену → | рама в сборе, MPF |
| 2 | 11G0283 запросить цену → | Pad, fanning |
| 3 | 56P9681 запросить цену → | Clutch, registration |
| 4 | 56P9680 запросить цену → | рама в сборе, registration |
| 5 | 56P9682 запросить цену → | рама в сборе, carrying |
| 6 | 56P9696 запросить цену → | шлейф в сборе, belt thermistor |
| 7 | 56P9694 запросить цену → | Unit, transfer belt |
| 8 | 56P9674 запросить цену → | направляющая в сборе, fuser entrance |
| 9 | 56P9676 запросить цену → | датчик, density |
| 10 | 56P9684 запросить цену → | рама в сборе, F1 sub |
| 11 | 56P9685 запросить цену → | рама в сборе, F2 sub |
| 12 | 56P9686 запросить цену → | Rod, lock |
| 13 | 56P9687 запросить цену → | крышка, gear |
| 14 | 56P9693 запросить цену → | Stopper, clutch |
| 15 | 56P9502 запросить цену → | датчик, turn guide door |
| 16 | 56P9695 запросить цену → | шлейф, turn guide door sensor |
| 56P9697 запросить цену → | Bushing | |
| 56P9692 запросить цену → | шлейф в сборе, reg MPF sensor | |
| 56P9950 запросить цену → | Parts packet |

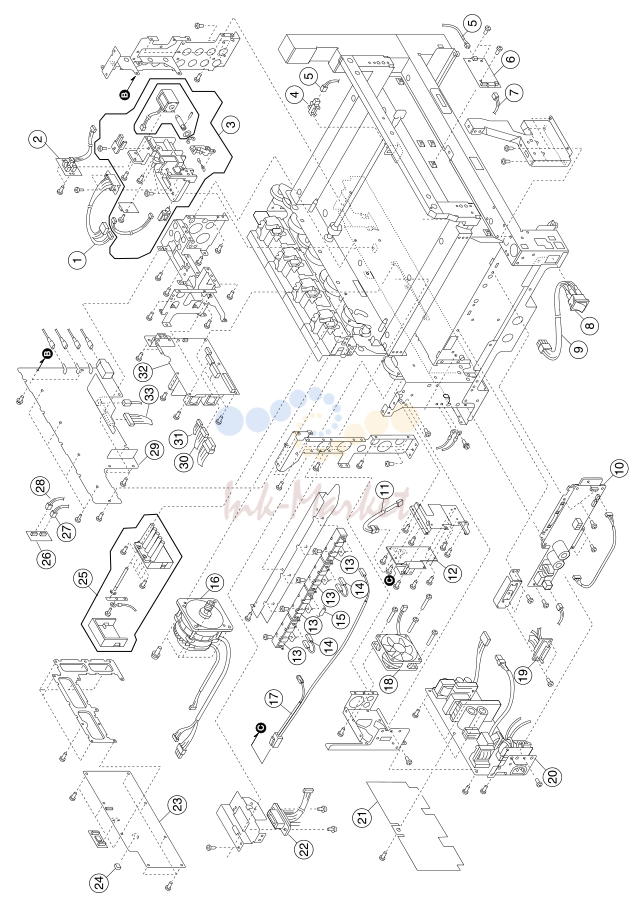

Electrical
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9705 запросить цену → | шлейф в сборе, feeder |
| 2 | 56P9704 запросить цену → | шлейф в сборе, paper remaining sensor |
| 3 | 56P9700 запросить цену → | Solenoid в сборе, paper feed (temperature/humidity sensor and paper remaining sensor included) |
| 4 | 11G0243 запросить цену → | Interrupter, photo |
| 5 | 56P9702 запросить цену → | шлейф, belt up/down sensor |
| 6 | 56P9701 запросить цену → | Board, sensor |
| 7 | 56P9703 запросить цену → | шлейф в сборе, sensor board |
| 8 | 56P9707 запросить цену → | Switch, power |
| 9 | 56P9706 запросить цену → | шлейф, power switch |
| 10 | 56P9709 запросить цену → | Board, 120 V motor driver |
| 10 | 56P9710 запросить цену → | Board, 230 V motor driver |
| 11 | 56P9739 запросить цену → | шлейф asm., conditioning printer controller |
| 12 | 56P9742 запросить цену → | Board, heater drive |
| 13 | 56P9741 запросить цену → | Resistor, conditioning (230 V only) |
| 14 | 56P9738 запросить цену → | шлейф в сборе, conditioning joint (230 V only) |
| 15 | 56P9943 запросить цену → | Fuse, thermal (230 V only) |
| 16 | 56P9698 запросить цену → | мотор в сборе, 120 V |
| 16 | 56P9699 запросить цену → | мотор в сборе, 230 V |
| 17 | 56P9740 запросить цену → | шлейф, conditioning resistor |
| 18 | 56P9713 запросить цену → | вентилятор, power supply |
| 19 | 56P9708 запросить цену → | шлейф в сборе, duplex connector |
| 20 | 56P9722 запросить цену → | Power supply, 120 V (1) |
| 20 | 56P9723 запросить цену → | Power supply, 230 V (1) |
| 21 | 56P9737 запросить цену → | Insulator, sheet |
| 22 | 56P9711 запросить цену → | шлейф, THB drawer |
| 22 | 56P9712 запросить цену → | шлейф, THB drawer (EMEA) |
| 23 | 56P9981 запросить цену → | Board, printer controller (C910, C912)– S/N XX-0XXXX |
| 23 | 56P9992 запросить цену → | Board, printer controller (C912)– S/N XX-1XXXX |
| 24 | 56P9729 запросить цену → | EPROM, printer controller |
| 25 | 56P9732 запросить цену → | ремень, power supply |

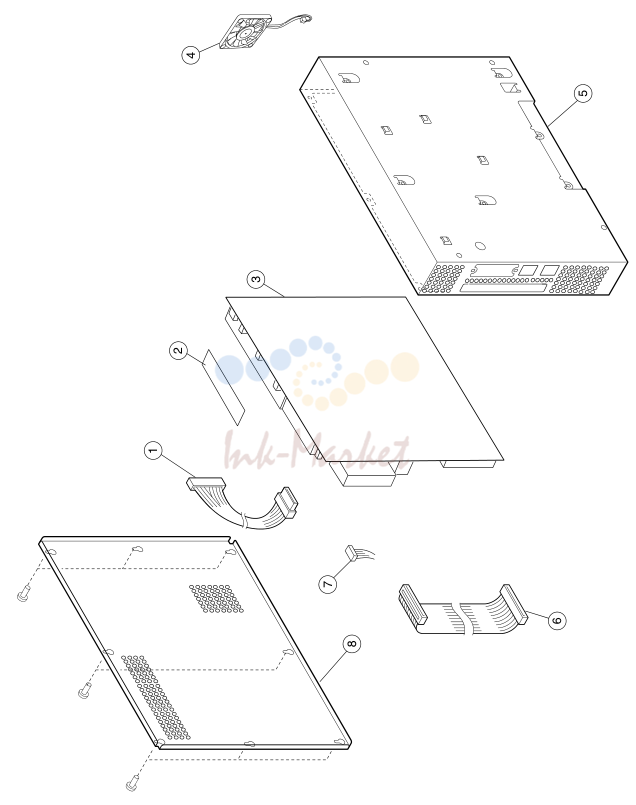

Rip board
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9749 запросить цену → | шлейф в сборе, power RIP |
| 2 | 56P9916 запросить цену → | Card, riser |
| 3 | 56P9976 запросить цену → | Board, RIP controller (C910) |
| 3 | 56P9977 запросить цену → | Board, RIP controller, network (C910) |
| 3 | 56P9973 запросить цену → | Board, RIP controller (C912) |
| 3 | 56P9974 запросить цену → | Board, RIP controller, network (C912) |
| 4 | 56P9750 запросить цену → | вентилятор, RIP |
| 5 | 56P9745 запросить цену → | Box, RIP |
| 6 | 56P9719 запросить цену → | шлейф в сборе, 80 pin RIP printer controller |
| 7 | 56P9736 запросить цену → | шлейф, operator panel |
| 8 | 56P9746 запросить цену → | крышка, RIP box |
| 56P9747 запросить цену → | шлейф в сборе, power MAC | |
| 56P9748 запросить цену → | шлейф в сборе, MIF | |
| 56P9952 запросить цену → | Parts packet |

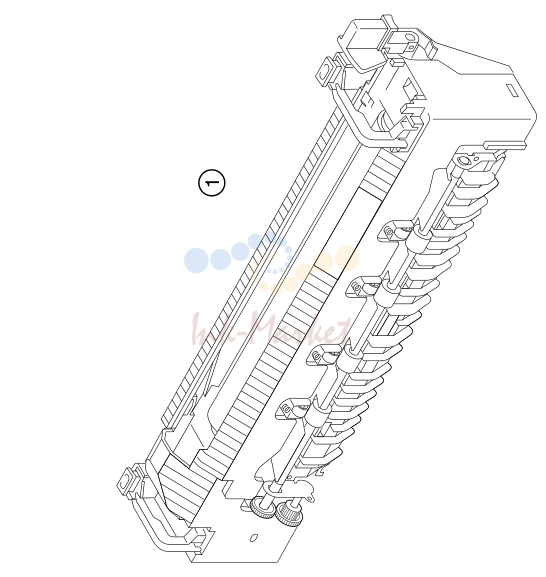

печь unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9751 запросить цену → | печь, 120 V |
| 1 | 56P9752 запросить цену → | печь, 230 V |
| 56P9953 запросить цену → | Parts packet |

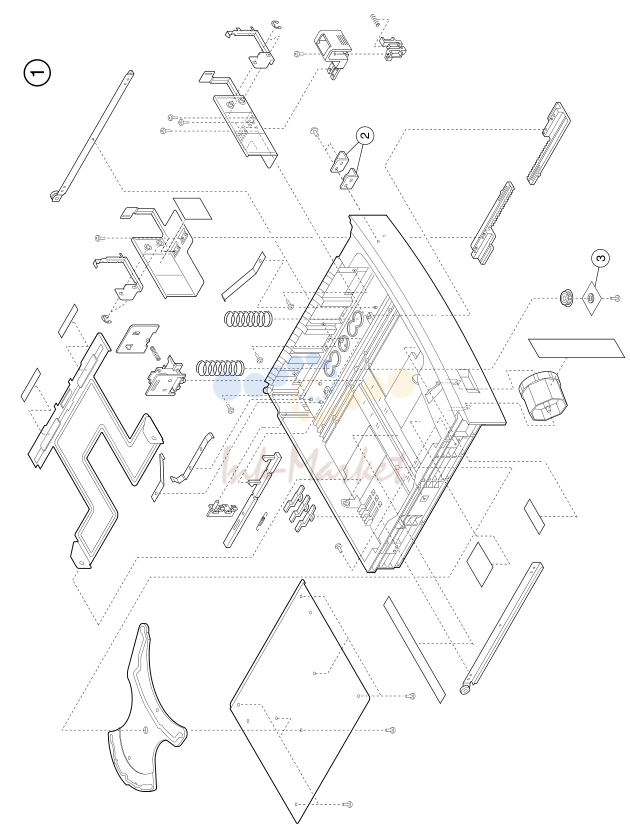

Cassette
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9500 запросить цену → | Cassette, paper feed |
| 56P9902 запросить цену → | Cassette, heavy media | |
| 2 | 56P9979 запросить цену → | направляющая, stop |
| 3 | 56P9980 запросить цену → | Guard, rack |

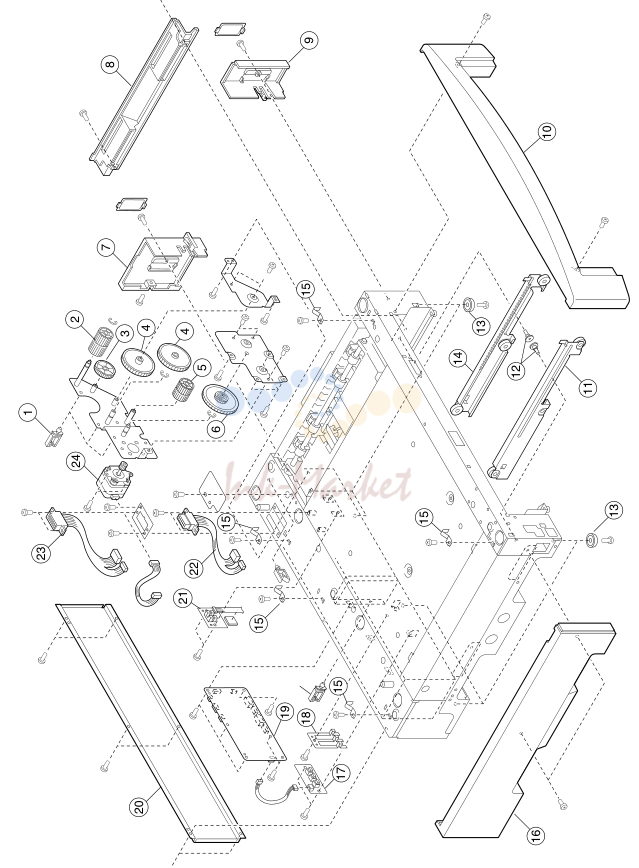

Expansion feeder 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 11G0199 запросить цену → | направляющая, wire |
| 2 | 56P9773 запросить цену → | шестерня, feeder E |
| 3 | 56P9771 запросить цену → | шестерня, feeder C |
| 4 | 11G0422 запросить цену → | шестерня, feeder B |
| 5 | 56P9772 запросить цену → | шестерня, feeder D |
| 6 | 11G0423 запросить цену → | шестерня, feeder A |
| 7 | 56P9770 запросить цену → | крышка, right side C |
| 8 | 56P9769 запросить цену → | крышка, right side B |
| 9 | 56P9767 запросить цену → | крышка, right side A |
| 10 | 56P9765 запросить цену → | крышка, front feeder |
| 11 | 56P9504 запросить цену → | Rail, left side |
| 12 | 56P9524 запросить цену → | Screw, slide rail |
| 13 | 56P9503 запросить цену → | Foot, rubber |
| 14 | 56P9505 запросить цену → | Rail, right side |
| 15 | 11G0399 запросить цену → | Plate, ground |
| 16 | 56P9766 запросить цену → | крышка, left side |
| 17 | 56P9522 запросить цену → | Board, size sensor |
| 18 | 56P9521 запросить цену → | Lever, size sensor |
| 19 | 56P9779 запросить цену → | Board, expansion feeder control |
| 20 | 56P9768 запросить цену → | крышка, rear |
| 21 | 56P9776 запросить цену → | Board, paper remaining sensor |
| 22 | 56P9778 запросить цену → | шлейф в сборе, lower optional drawer |
| 23 | 56P9777 запросить цену → | шлейф в сборе, upper optional drawer |
| 24 | 56P9774 запросить цену → | мотор, feeder drive |
| 56P9775 запросить цену → | шлейф в сборе, size sensor | |
| 56P9955 запросить цену → | Parts packet |
Expansion feeder 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9796 запросить цену → | ролик в сборе, carrying |
| 2 | 56P9514 запросить цену → | ролик, noise reduction |
| 3 | 56P9513 запросить цену → | Bushing, carrying |
| 4 | 56P9509 запросить цену → | Bushing, metal |
| 5 | 56P9790 запросить цену → | ролик, paper carrying |
| 6 | 56P9792 запросить цену → | Holder, roller |
| 7 | 56P9791 запросить цену → | пружина, paper carrying |
| 8 | 56P9794 запросить цену → | пружина, right turn guide |
| 9 | 56P9789 запросить цену → | направляющая, turn |
| 10 | 56P9793 запросить цену → | пружина, left turn guide |
| 11 | 56P9517 запросить цену → | пружина, right cassette guide |
| 12 | 56P9519 запросить цену → | направляющая, lower right cassette |
| 13 | 56P9516 запросить цену → | пружина, left cassette guide |
| 14 | 56P9518 запросить цену → | направляющая, lower left cassette |
| 15 | 56P9515 запросить цену → | направляющая, upper cassette |
| 16 | 11G0563 запросить цену → | Interrupter, photo |
| 17 | 56P9786 запросить цену → | пружина, paper detection sensor |
| 18 | 56P9784 запросить цену → | Actuator, paper detection |
| 19 | 56P9787 запросить цену → | шлейф, paper present sensor |
| 20 | 56P9785 запросить цену → | крышка, paper present sensor |
| 21 | 56P9788 запросить цену → | направляющая, HCF |
| 22 | 56P9507 запросить цену → | Actuator, paper feed sensor |
| 23 | 56P9795 запросить цену → | шлейф, paper present sensor |
| 24 | 11G0219 запросить цену → | Interrupter, photo |
| 25 | 56P9510 запросить цену → | Shaft, paper feed |
| 26 | 56P9782 запросить цену → | пружина, solenoid |
| 27 | 56P9783 запросить цену → | Solenoid, feeder |
| 28 | 56P9781 запросить цену → | Lever, clutch |
| 29 | 56P9511 запросить цену → | ролик в сборе, paper feed |
| 30 | 56P9506 запросить цену → | рама, paper feed |
| 31 | 56P9508 запросить цену → | кронштейн, ground |
| 32 | 11G0291 запросить цену → | Clutch, paper feed |
| 33 | 56P9797 запросить цену → | крышка, gear |
| 34 | 11G0297 запросить цену → | шестерня, paper carrying |

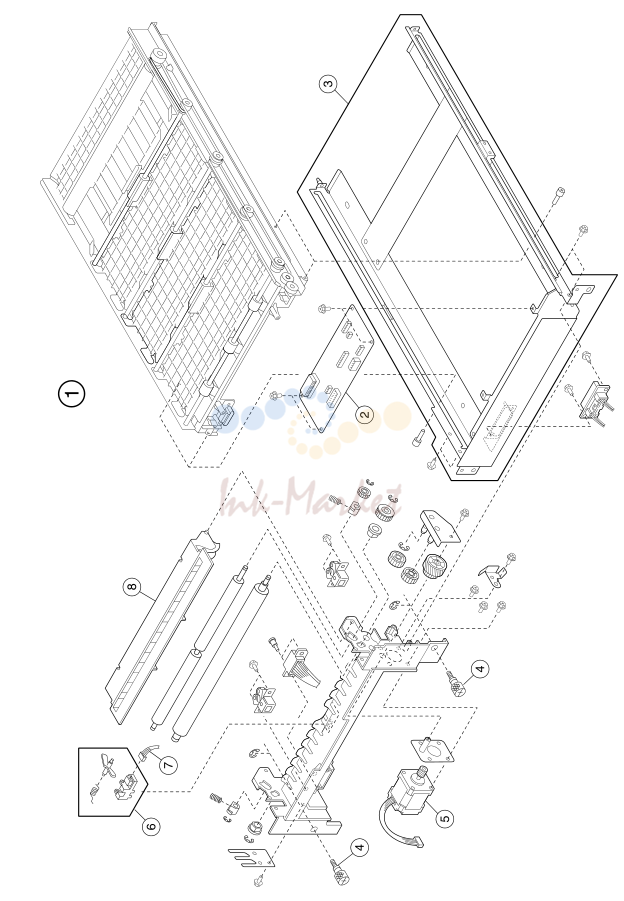

дуплекс unit 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9798 запросить цену → | дуплекс в сборе |
| 2 | 56P9804 запросить цену → | Board, duplex interface |
| 3 | 56P9799 запросить цену → | рама, duplex |
| 4 | 56P9800 запросить цену → | Screw, duplex mounting |
| 5 | 56P9803 запросить цену → | мотор, duplex stepping |
| 6 | 56P9525 запросить цену → | Interrupter, photo |
| 7 | 56P9806 запросить цену → | шлейф в сборе, paper detection |
| 8 | 56P9994 запросить цену → | Plate, duplex guide |
| 56P9807 запросить цену → | шлейф в сборе, duplex interface | |
| 56P9805 запросить цену → | шлейф в сборе, duplex connection |
дуплекс unit 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9825 запросить цену → | Plate, paper re-feed drawer |
| 2 | 56P9827 запросить цену → | направляющая, rear side |
| 3 | 56P9826 запросить цену → | направляющая, front side |
| 4 | 56P9830 запросить цену → | Solenoid в сборе, paper re-feed |
| 5 | 56P9814 запросить цену → | Bearing, release |
| 6 | 56P9816 запросить цену → | пружина, re-feed roller |
| 7 | 56P9813 запросить цену → | Roll, release |
| 8 | 56P9525 запросить цену → | Interrupter в сборе, photo |
| 9 | 56P9828 запросить цену → | мотор в сборе, paper guide |
| 10 | 56P9808 запросить цену → | Interrupter, photo |
| 11 | 56P9526 запросить цену → | пружина, feed roller |
| 12 | 56P9815 запросить цену → | пружина, reed roller |
| 13 | 56P9829 запросить цену → | Solenoid в сборе, feed roller |
| 14 | 56P9831 запросить цену → | шлейф в сборе, duplex drawer |
| 15 | 56P9810 запросить цену → | ролик, follow-up feed |
| 16 | 56P9527 запросить цену → | шестерня, idler |
| 17 | 56P9817 запросить цену → | шестерня, carrying roller |
| 18 | 56P9818 запросить цену → | Pulley, carrying roller timing |
| 19 | 56P9819 запросить цену → | Pulley, feed roller |
| 20 | 56P9822 запросить цену → | ремень, timing |
| 21 | 56P9823 запросить цену → | ремень, timing |
| 22 | 56P9821 запросить цену → | Knob, paper re-feed |
| 23 | 56P9820 запросить цену → | Pulley, re-feed roller |
| 24 | 56P9809 запросить цену → | ролик, drive feed |
| 25 | 56P9824 запросить цену → | Plate, paper carrying drawer |
| 26 | 56P9811 запросить цену → | ролик, middle feed |
| 27 | 56P9812 запросить цену → | ролик, re-feed |
| 56P9957 запросить цену → | Parts packet |
High-capacity feeder 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9838 запросить цену → | Catch, door |
| 2 | 56P9835 запросить цену → | Magnet, latch |
| 3 | 56P9837 запросить цену → | крышка, upper |
| 4 | 56P9834 запросить цену → | крышка, upper rear |
| 5 | 56P9843 запросить цену → | крышка, lower rear |
| 6 | 56P9839 запросить цену → | крышка, right |
| 7 | 56P9833 запросить цену → | крышка, front |
| 8 | 56P9836 запросить цену → | Fence, end |
| 9 | 56P9940 запросить цену → | Ring, snap |
| 10 | 56P9841 запросить цену → | крышка в сборе, upper |
| 11 | 56P9840 запросить цену → | Lever, vertical transport |
| 12 | 56P9842 запросить цену → | пружина, tension |
| 56P9958 запросить цену → | Parts packet |

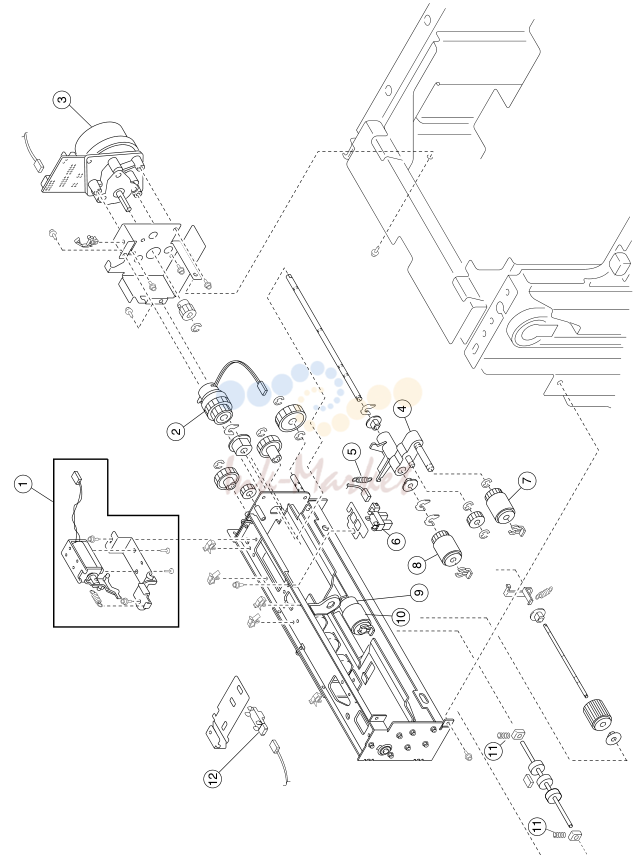

High-capacity feeder 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9846 запросить цену → | Solenoid в сборе, paper pickup |
| 2 | 56P9848 запросить цену → | Clutch, paper feed |
| 3 | 56P9844 запросить цену → | мотор в сборе, transport |
| 4 | 56P9941 запросить цену → | Arm, pick-up |
| 5 | 56P9501 запросить цену → | пружина, pressure |
| 6 | 56P9528 запросить цену → | Interrupter, photo |
| 7 | 56P9849 запросить цену → | ролик, manual feed pickup |
| 8 | 56P9850 запросить цену → | ролик, manual feed |
| 9 | 56P9852 запросить цену → | Limiter, torque |
| 10 | 56P9851 запросить цену → | ролик, manual feed separate |
| 11 | 56P9847 запросить цену → | пружина, compression |
| 12 | 56P9845 запросить цену → | датчик в сборе, paper feed |
| 56P9959 запросить цену → | Parts packet |
High-capacity feeder 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9854 запросить цену → | датчик в сборе, photo |
| 2 | 56P9855 запросить цену → | Interrupter, photo |
| 3 | 56P9529 запросить цену → | Caster, HCF |
| 4 | 56P9856 запросить цену → | пружина, tension |
| 5 | 56P9857 запросить цену → | Switch, micro |
| 6 | 56P9530 запросить цену → | Switch, push |
| 7 | 56P9859 запросить цену → | Connector, inlet |
| 8 | 56P9858 запросить цену → | Connector, I/F |
| 9 | 56P9853 запросить цену → | Screw, shoulder |
| 56P9960 запросить цену → | Parts packet |
High-capacity feeder 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9541 запросить цену → | датчик, resistor |
| 2 | 56P9875 запросить цену → | шлейф в сборе, safety switch |
| 3 | 56P9865 запросить цену → | шлейф в сборе, HCF motor |
| 4 | 56P9871 запросить цену → | шлейф в сборе, I/F |
| 5 | 56P9866 запросить цену → | шлейф в сборе, paper feed sensor |
| 6 | 56P9880 запросить цену → | шлейф, up/down switch |
| 7 | 56P9879 запросить цену → | шлейф, paper volume |
| 8 | 56P9878 запросить цену → | шлейф в сборе, sensor |
| 9 | 56P9877 запросить цену → | шлейф в сборе, paper size sensor |
| 10 | 56P9876 запросить цену → | шлейф в сборе, lift motor |
| 11 | 56P9868 запросить цену → | Board, high-capacity feed |
| 12 | 56P9873 запросить цену → | шлейф в сборе, power supply out |
| 13 | 56P9872 запросить цену → | шлейф в сборе, power supply in |
| 14 | 56P9874 запросить цену → | шлейф в сборе, power supply |
| 15 | 56P9870 запросить цену → | Converter, DC/DC |
| 16 | 56P9869 запросить цену → | Power supply, HCF |
| 17 | 56P9867 запросить цену → | шлейф в сборе, drawer ground |
| 18 | 56P9861 запросить цену → | ролик, track |
| 19 | 56P9864 запросить цену → | Switch, micro |
| 20 | 56P9530 запросить цену → | Switch, push |
| 21 | 56P9501 запросить цену → | пружина, pressure pickup |
| 22 | 56P9863 запросить цену → | Switch, HCF push |
| 56P9961 запросить цену → | Parts packet |
High-capacity feeder 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9883 запросить цену → | пружина, pressure |
| 2 | 56P9528 запросить цену → | Interrupter, photo |
| 3 | 56P9888 запросить цену → | кронштейн, rear idler |
| 4 | 56P9884 запросить цену → | ремень, timing |
| 5 | 56P9886 запросить цену → | шестерня, drive |
| 6 | 56P9885 запросить цену → | Pulley, timing |
| 7 | 56P9882 запросить цену → | мотор, HCF DC |
| 8 | 56P9887 запросить цену → | кронштейн, front idler |
| 56P9962 запросить цену → | Parts packet |
High-capacity feeder 6
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9892 запросить цену → | Plate, upper side fence |
| 2 | 56P9893 запросить цену → | Knob, stopper |
| 3 | 56P9891 запросить цену → | Knob, tray |
| 4 | 56P9890 запросить цену → | Plate, paper adhesion |
| 5 | 56P9915 запросить цену → | Fence в сборе, front side |
| 6 | 56P9894 запросить цену → | Fence в сборе, rear side |
| 7 | 56P9528 запросить цену → | Interrupter, photo |
| 8 | 56P9889 запросить цену → | Pad, friction |
| 56P9963 запросить цену → | Parts packet |
Finisher covers
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P9353 запросить цену → | крышка, top |
| 2 | 56P9348 запросить цену → | Screw, A |
| 3 | 56P9355 запросить цену → | крышка, front |
| 4 | 56P9359 запросить цену → | лоток, upper |
| 5 | 56P9360 запросить цену → | лоток, lower |
| 6 | 56P9347 запросить цену → | Panel, left upper |
| 7 | 56P9352 запросить цену → | в сборе, lower left panel |
| 8 | 56P9356 запросить цену → | крышка, rear |
| 9 | 56P9350 запросить цену → | в сборе, staple cover |
| 10 | 56P9366 запросить цену → | Lever, B |
| 11 | 56P9365 запросить цену → | крышка, staple A |
| 12 | 56P9367 запросить цену → | картридж, staple |
| 13 | 56P9363 запросить цену → | Stapler |
| 14 | 56P9364 запросить цену → | крышка, staple B |
| 15 | 56P9354 запросить цену → | в сборе, dust box |
Полный список запчастей доступен по запросу.
комментарии
