Lexmark C770 / C772 / C780N / C782N — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки
- крышки
- печь в сборе
- печь (web oiler)
- вакуумный транспортный ремень (VTB) в сборе
- печатающие головки
- подача бумаги input
- подача бумаги transport
- Multipurpose feeder (MPF)
- Autocompensator в сборе
- ITU drive в сборе
- ITU loading
- BOR drive в сборе
- картридж drive в сборе
- Electronics
- Electronics
- Electronics

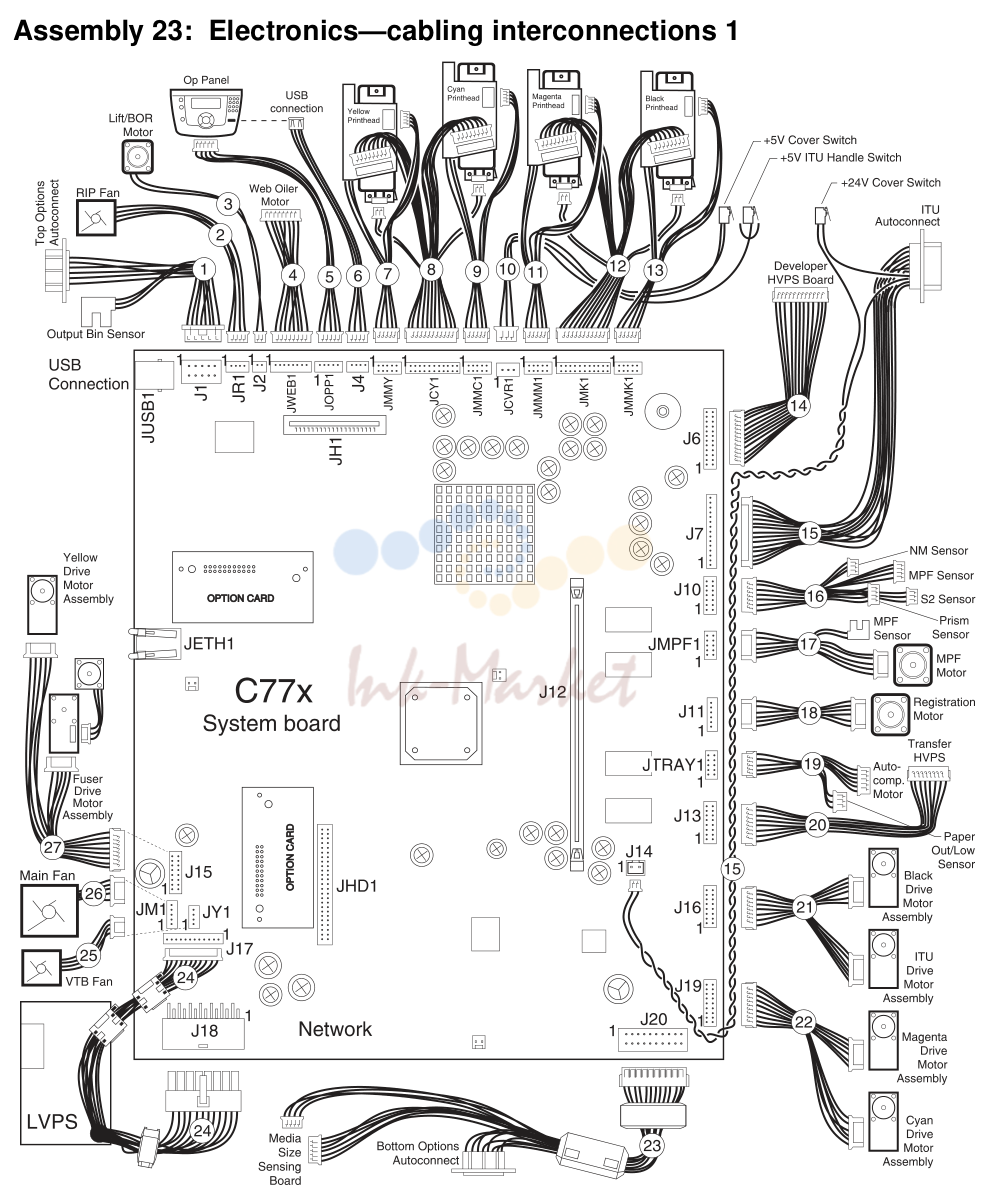

- Electronics—cabling interconnections 1

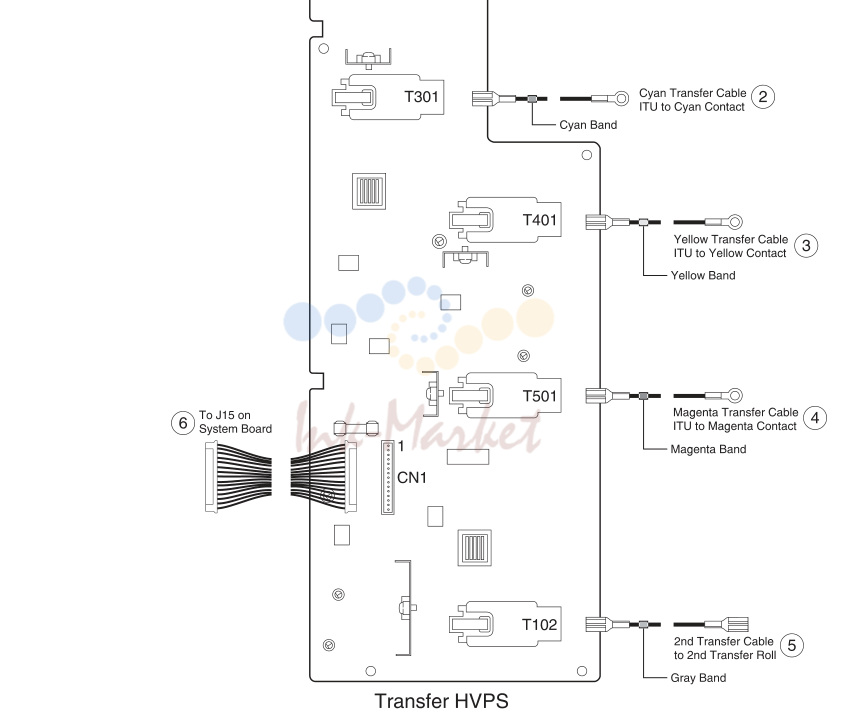

- Electronics—cabling interconnections 2

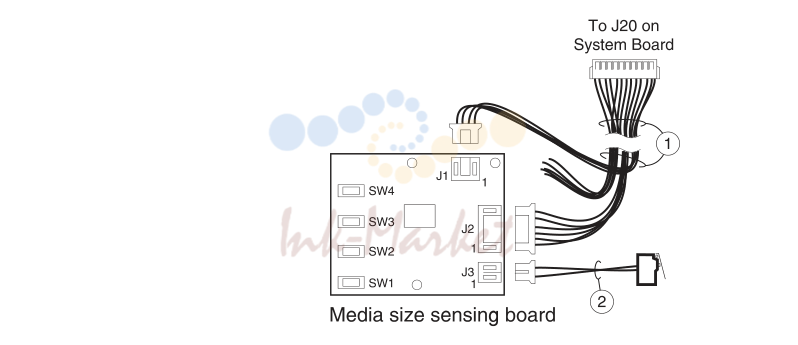

- Electronics—cabling interconnections 4

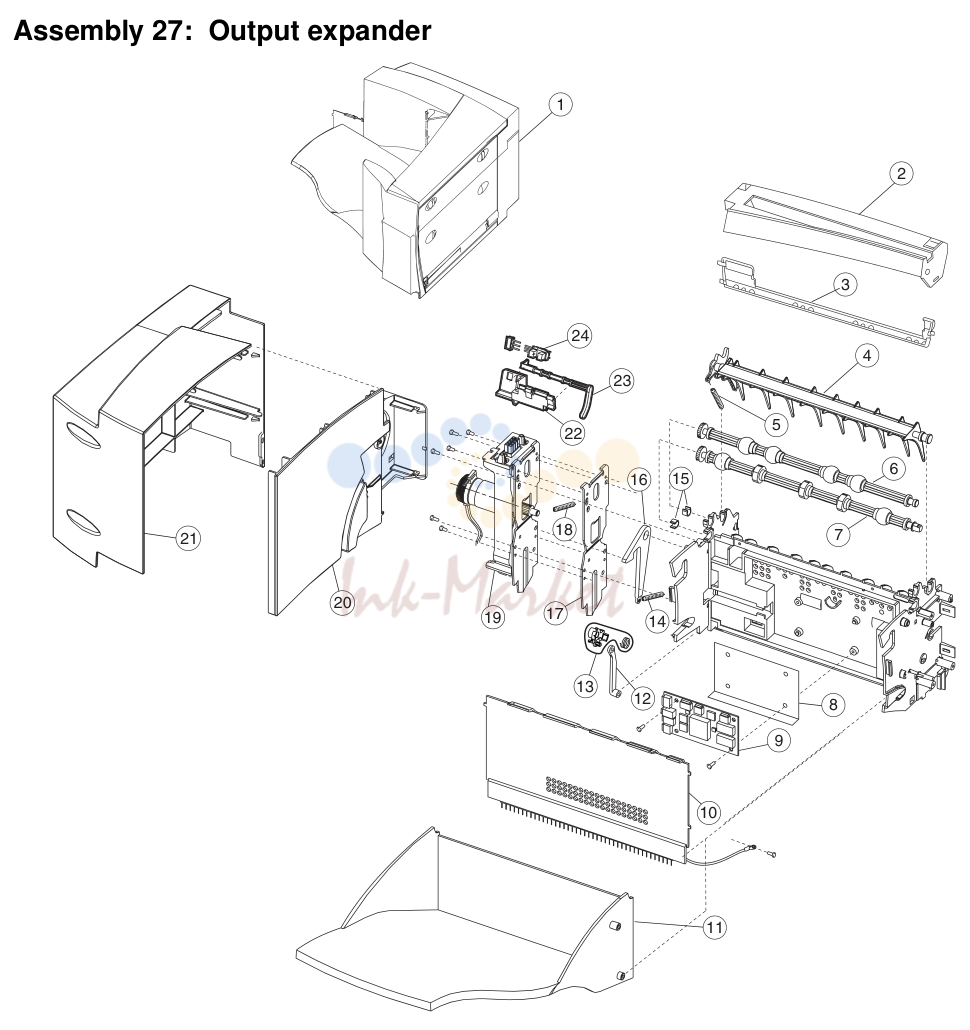

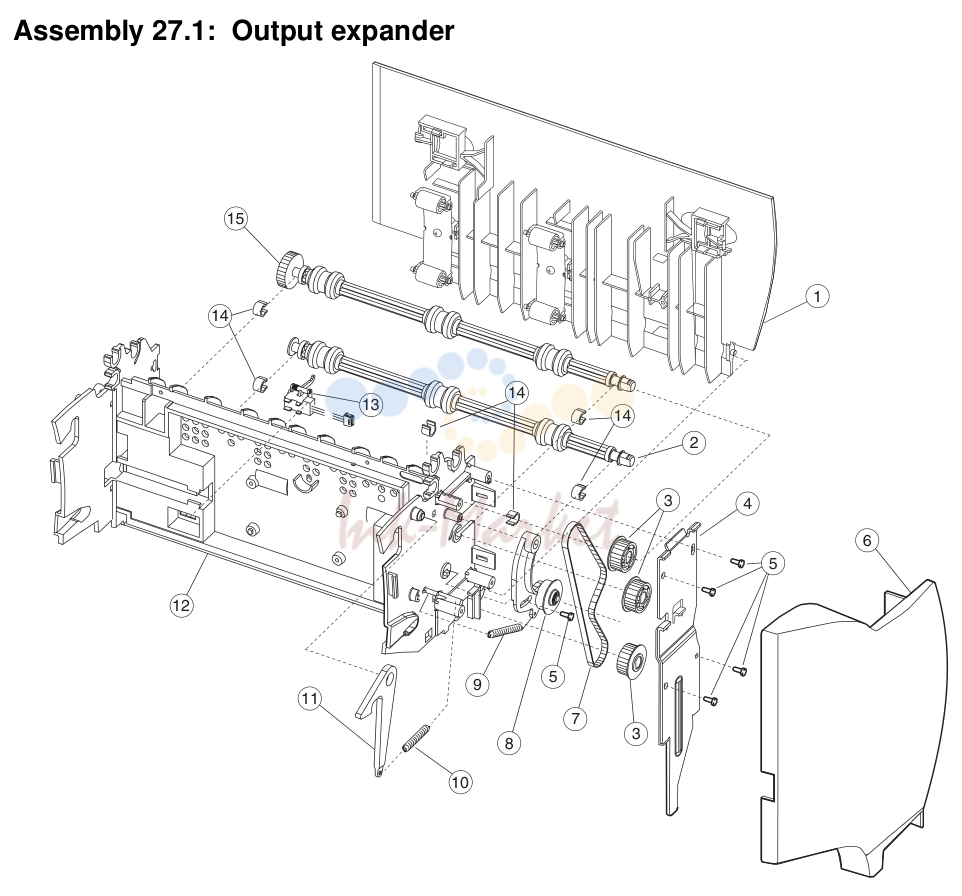

- выход expander
- выход expander

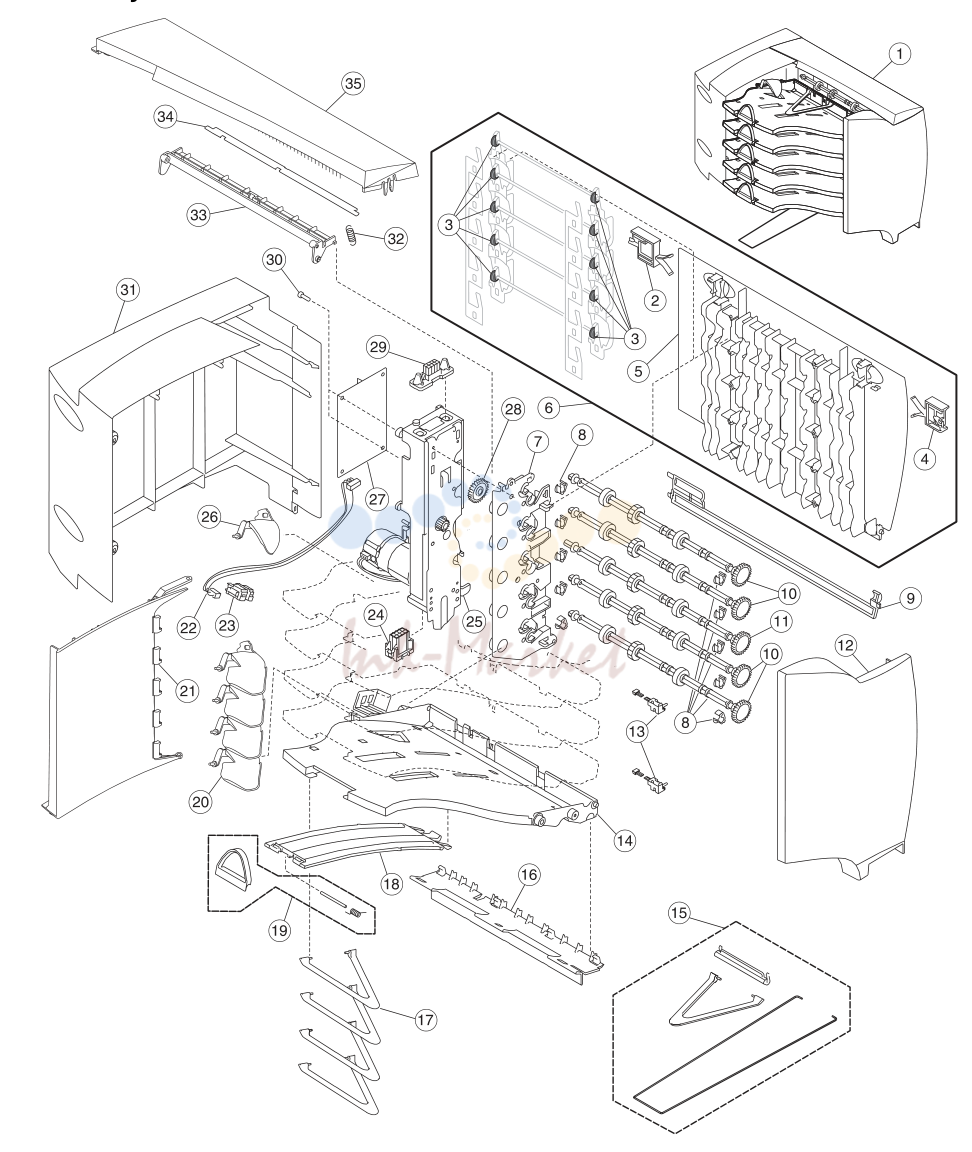

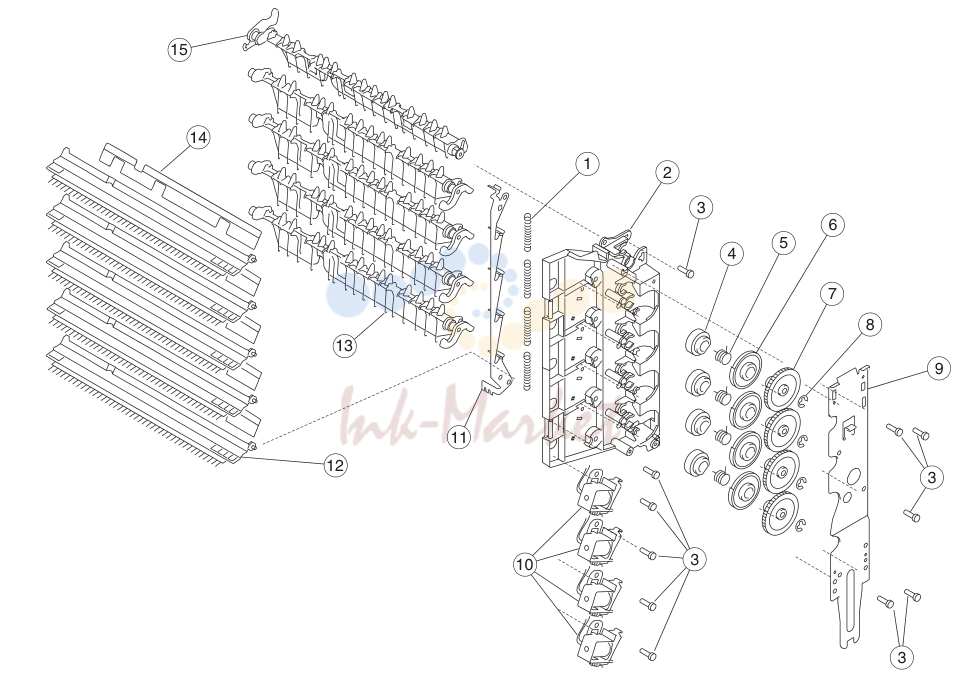

- 5-Bin mailbox
- 5-Bin mailbox

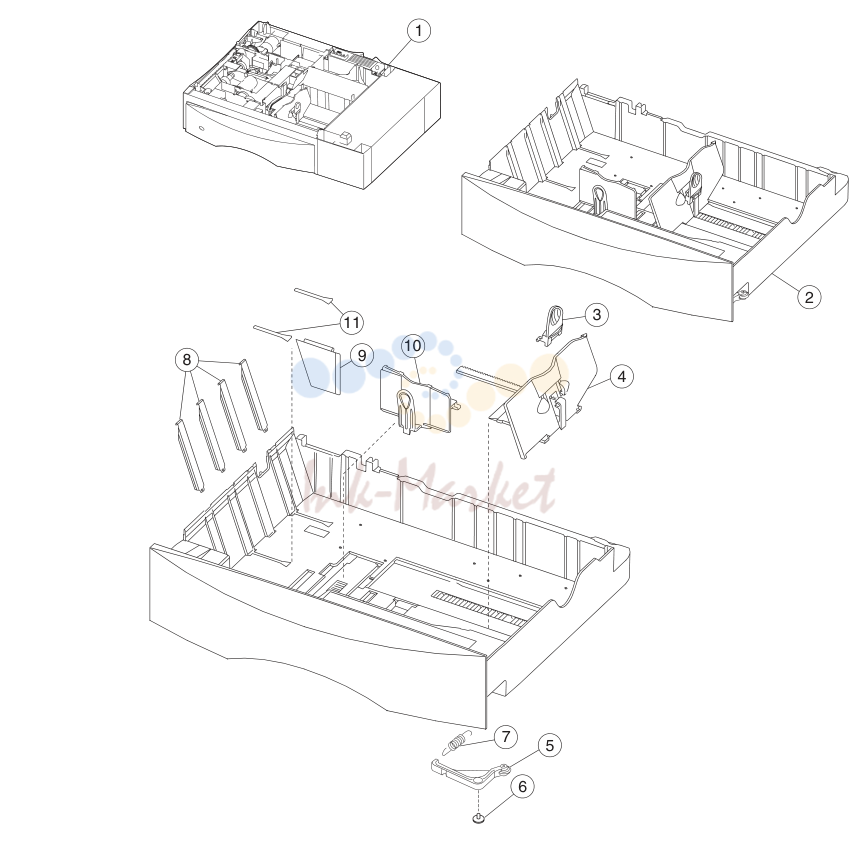

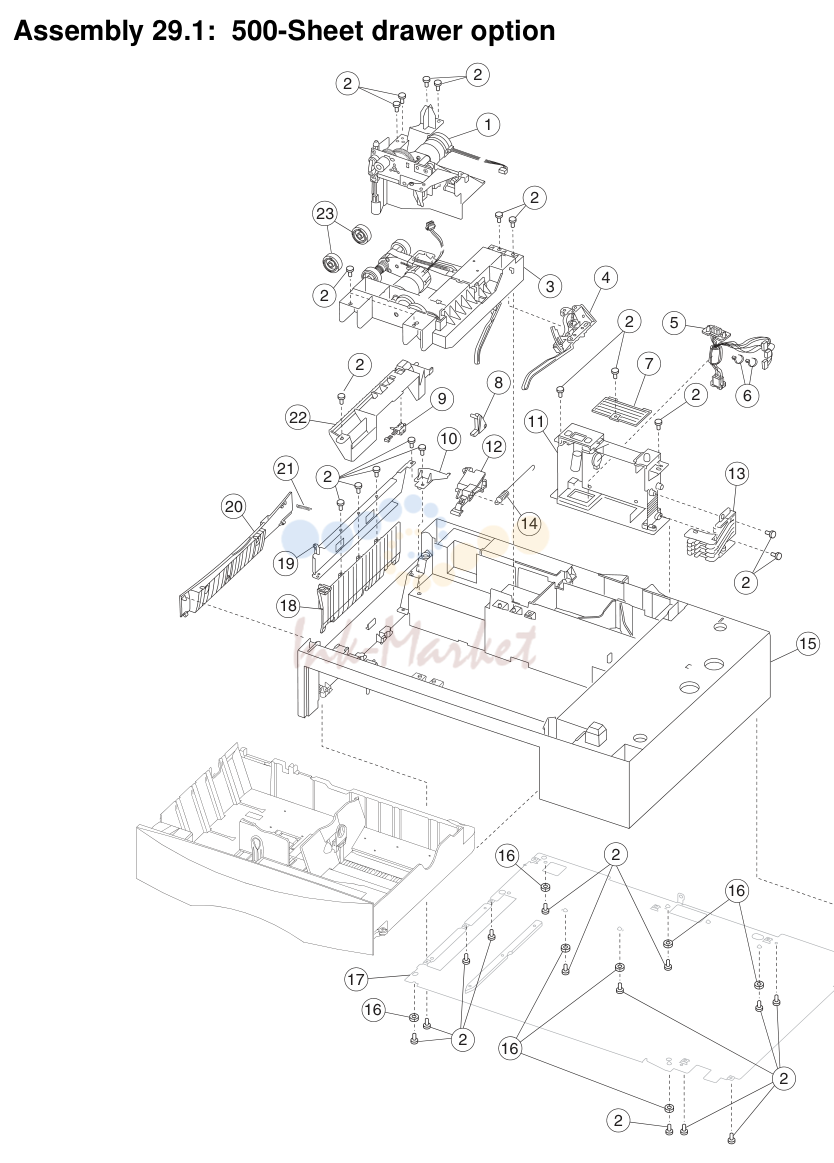

- 500-Sheet drawer option
- 500-Sheet drawer option

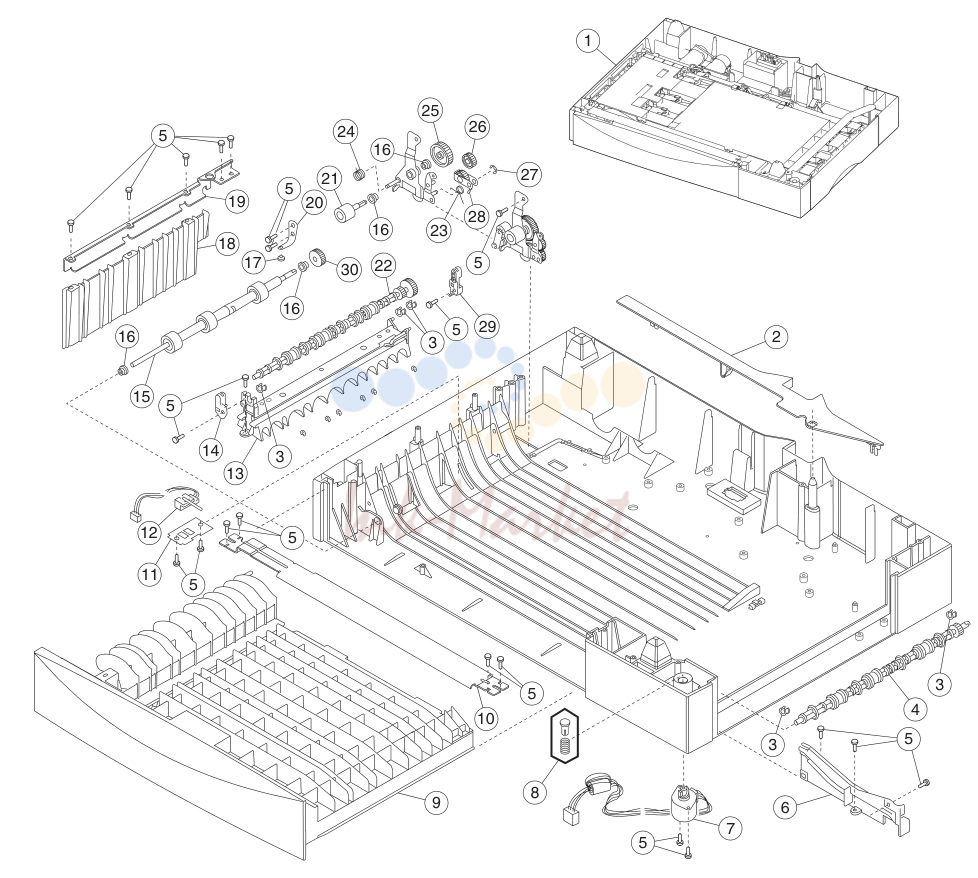

- дуплекс option
- дуплекс option
- High-capacity input tray (HCIT)
- High-capacity input tray (HCIT)
- StapleSmart finisher
- StapleSmart finisher
- Envelope option
- Banner option
- Options

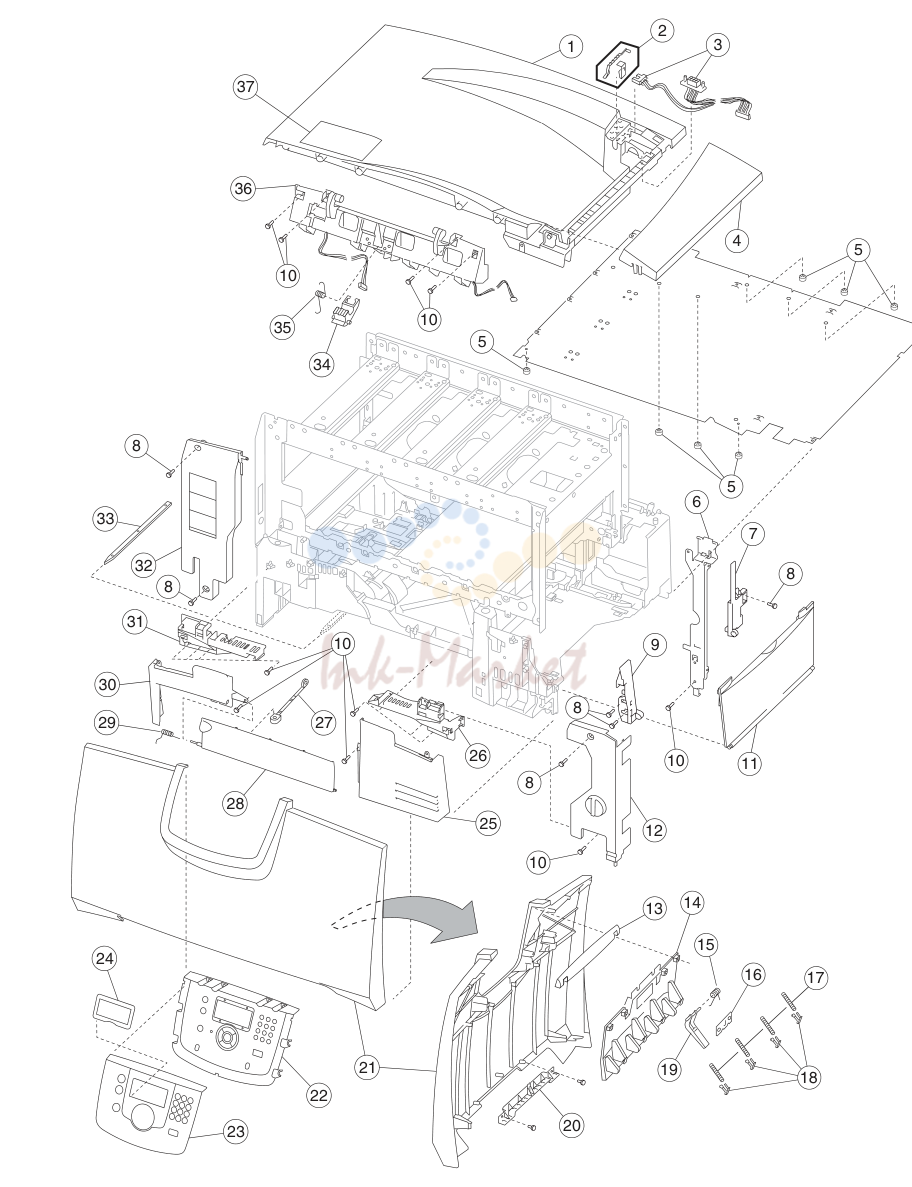

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1628 запросить цену → | верхняя крышка в сборе Also order cable tie parts packet (P/N 40X1648) |
| 2 | 40X1631 запросить цену → | 250 output flag and retainer |
| 3 | 40X1637 запросить цену → | Top autoconnect and output bin sensor—1xx/3xx only |
| 3 | 40X1777 запросить цену → | Top autoconnect and output bin sensor—2xx/4xx |
| 4 | 40X1638 запросить цену → | реверс-привод cap крышка в сборе |
| 5 | 40X1601 запросить цену → | Machine pad |
| 6 | 40X1602 запросить цену → | Top front support bracket |
| 7 | 40X1622 запросить цену → | правый rear cover |
| 9 | 40X1620 запросить цену → | правый front cover |
| 11 | 40X1634 запросить цену → | нижний right door в сборе |
| 12 | 40X1605 запросить цену → | передний right light shield |
| 13 | 40X1615 запросить цену → | передняя крышка rear pivot cover |
| 14 | 40X1607 запросить цену → | передняя крышка backplate в сборе |
| 15 | 40X1608 запросить цену → | Detent link spring |
| 16 | 40X1672 запросить цену → | Bellcrank detent bearing |
| 17 | 40X1636 запросить цену → | задний hold down spring |
| 18 | 40X1610 запросить цену → | передний hold down bellcrank |
| 19 | 40X1609 запросить цену → | Detent link |
| 20 | 40X1623 запросить цену → | передний access door handle |
| 21 | 40X1614 запросить цену → | передняя крышка |
| 22 | 40X1626 запросить цену → | Operator panel в сборе |
| 23 | 40X1625 запросить цену → | Operator panel bezel with overlays—1xx only |
| 23 | 40X1822 запросить цену → | Operator panel bezel with overlays—2xx only |
| 23 | 40X1624 запросить цену → | Operator panel bezel with overlays—3xx only |
| 23 | 40X1821 запросить цену → | Operator panel bezel with overlays—4xx only |
| 24 | 40X1627 запросить цену → | Clear LCD lens |
| 25 | 40X1621 запросить цену → | передний lower right cover |
| 26 | 40X1629 запросить цену → | передний right handle крышка в сборе |
| 27 | 40X1768 запросить цену → | Reference edge nip release strap |
| 28 | 40X1619 запросить цену → | Paper path access door |
| 29 | 40X1603 запросить цену → | Paper path access door spring |
| 30 | 40X1618 запросить цену → | передний lower left cover |
| 31 | 40X1630 запросить цену → | передний left handle крышка в сборе |
| 32 | 40X1604 запросить цену → | левый front light shield cover |
| 33 | 40X1606 запросить цену → | лоток бумаги guide |
| 34 | 40X1612 запросить цену → | Detent bellcrank |
| 35 | 40X1613 запросить цену → | Bellcrank detent spring |
| 36 | 40X1611 запросить цену → | передний access door support |
| 37 | 40X1616 запросить цену → | Top paper jam label—3xx/4xx only |
| 37 | 40X1617 запросить цену → | Top paper jam label—1xx/2xx only 7-3 Parts catalog |

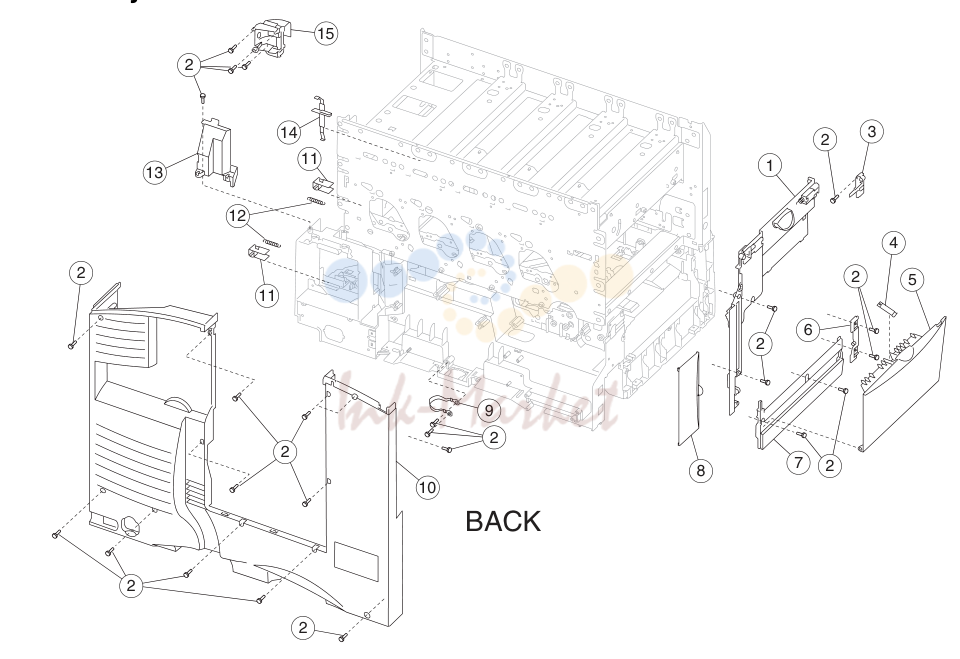

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1657 запросить цену → | левый upper крышка в сборе |
| 3 | 40X1653 запросить цену → | левый upper pivot cover |
| 4 | 40X1787 запросить цену → | Jam access door spring |
| 5 | 40X1658 запросить цену → | нижний jam access door в сборе |
| 6 | 40X1655 запросить цену → | левый lower pivot cover |
| 7 | 40X1654 запросить цену → | левый lower cover |
| 8 | 40X1656 запросить цену → | Waste container door |
| 9 | 40X1647 запросить цену → | Ground cable |
| 10 | 40X1644 запросить цену → | задняя крышка |
| 11 | 40X1643 запросить цену → | печь latch slide |
| 12 | 40X1645 запросить цену → | печь latch slide spring |
| 13 | 40X1640 запросить цену → | печь top duct |
| 14 | 40X1646 запросить цену → | дуплекс actuator arm в сборе |
| 15 | 40X1662 запросить цену → | RIP fan duct |
| 16 | 40X1642 запросить цену → | печь wall duct |
| 17 | 40X1641 запросить цену → | печь bottom duct |
| 18 | 40X1650 запросить цену → | печь left duct |
| 19 | 40X1652 запросить цену → | реверс-привод belt cover duct |
| 40X1648 запросить цену → | шлейф tie (6 in pack) Note: Use to secure cables to the inner system board shield) | |
| 40X1649 запросить цену → | шлейф tie mount | |
| 40X1671 запросить цену → | шлейф tie (6 in pack) 7-5 Parts catalog |

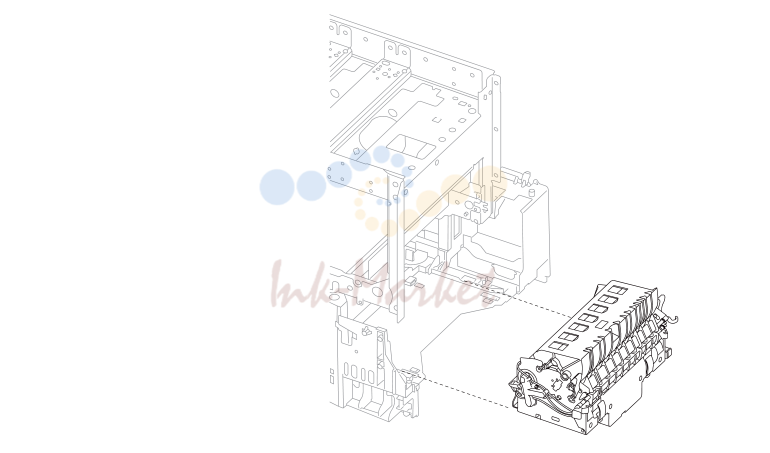

печь в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1666 запросить цену → | печь в сборе, 220 V 500W—1xx/3xx |
| 1 | 40X1832 запросить цену → | печь в сборе, 220 V 500W—2xx/4xx |
| 1 | 40X1651 запросить цену → | печь в сборе, 115 V 500W—1xx/3xx |
| 1 | 40X1831 запросить цену → | печь в сборе, 115 V 500W—2xx/4xx |
| 1 | 40X1667 запросить цену → | печь в сборе, 100 V 500W (Japan)—1xx/3xx |
| 1 | 40X1833 запросить цену → | печь в сборе, 100 V 500W (Japan)—2xx/4xx 7-7 Parts catalog |

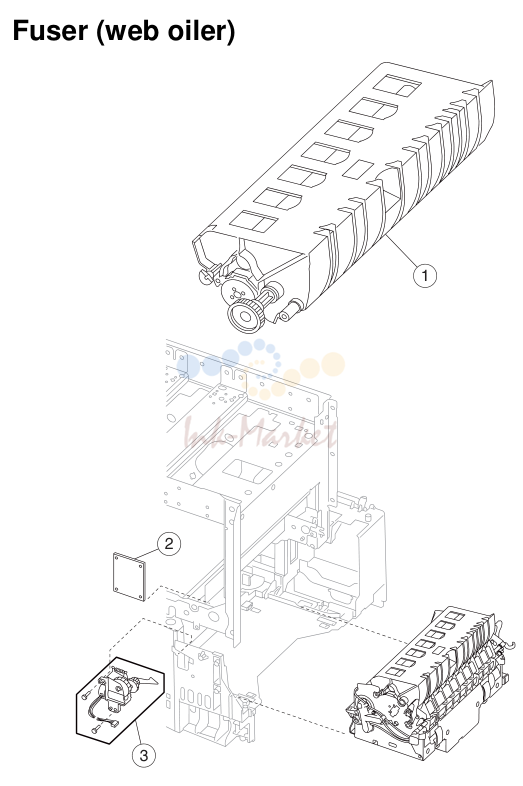

печь (web oiler)
| № | Артикул | Наименование |
|---|---|---|
| 3 | 40X1674 запросить цену → | Web oiler в сборе |
| 2 | 40X1670 запросить цену → | Web oiler driver board в сборе |
| 3 | 40X1669 запросить цену → | Web oiler index drive в сборе 7-9 Parts catalog |

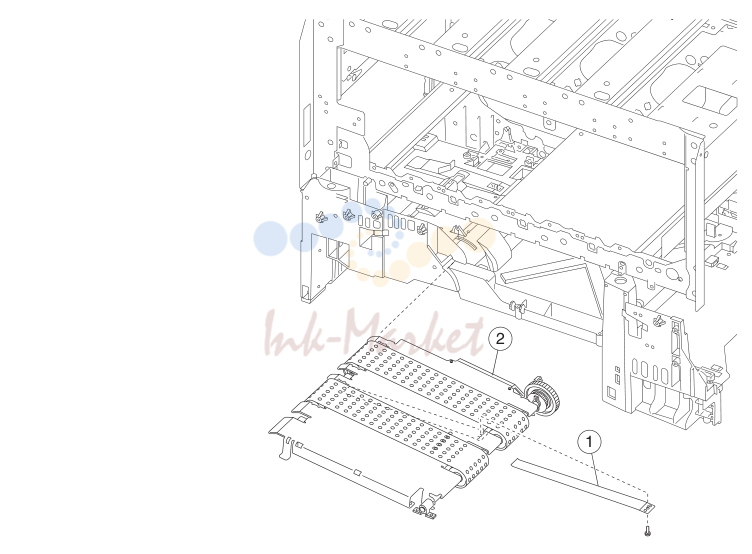

вакуумный транспортный ремень (VTB) в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1660 запросить цену → | Jam access spring |
| 2 | 40X1677 запросить цену → | вакуумный транспортный ремень в сборе 7-11 Parts catalog |

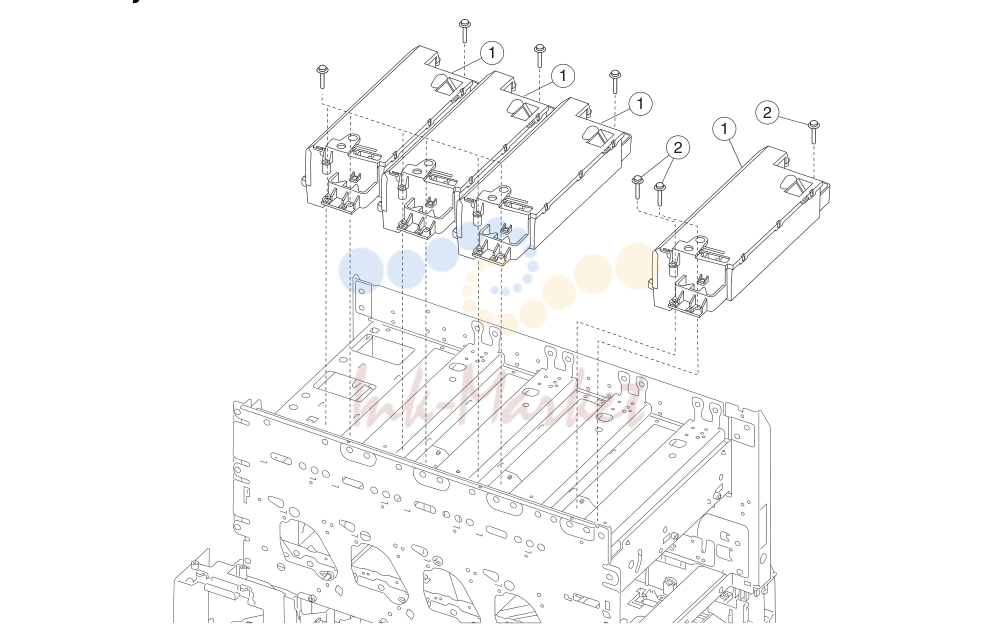

печатающие головки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1683 запросить цену → | Printhead в сборе—1xx/3xx only (do not replace more than one printhead at a time) Also order cable tie parts packet (P/N 40X1648) |
| 1 | 40X1828 запросить цену → | Printhead в сборе—2xx/4xx (do not replace more than one printhead at a time) Also order cable tie parts packet (P/N 40X1648) 7-13 Parts catalog |

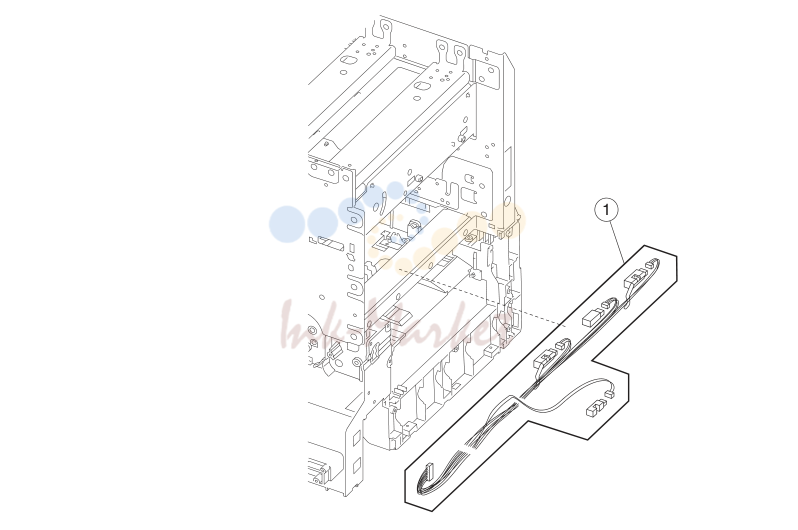

подача бумаги input
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1692 запросить цену → | S2/XPAR/NMS/MPF cable в сборе (with sensors) 7-15 Parts catalog |

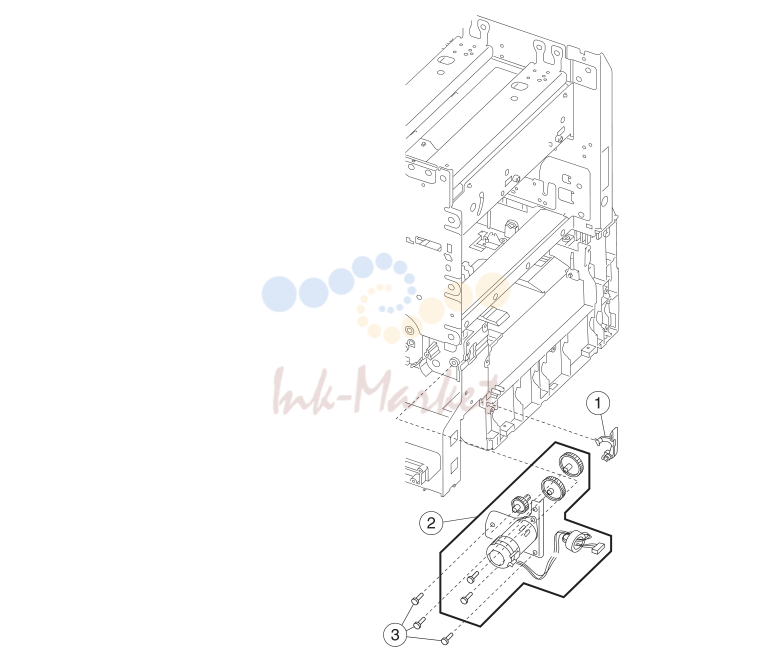

подача бумаги transport
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1701 запросить цену → | Nip relief handle Also order cable tie parts packet (P/N 40X1648) |
| 2 | 40X1702 запросить цену → | Registration motor в сборе kit, including: (also order cable tie parts packet, P/N 40X1648) - Staging motor в сборе - шестерня, reference plate - шестерня, staging idler - шестерня, staging reduction - мотор screws 7-17 Parts catalog |

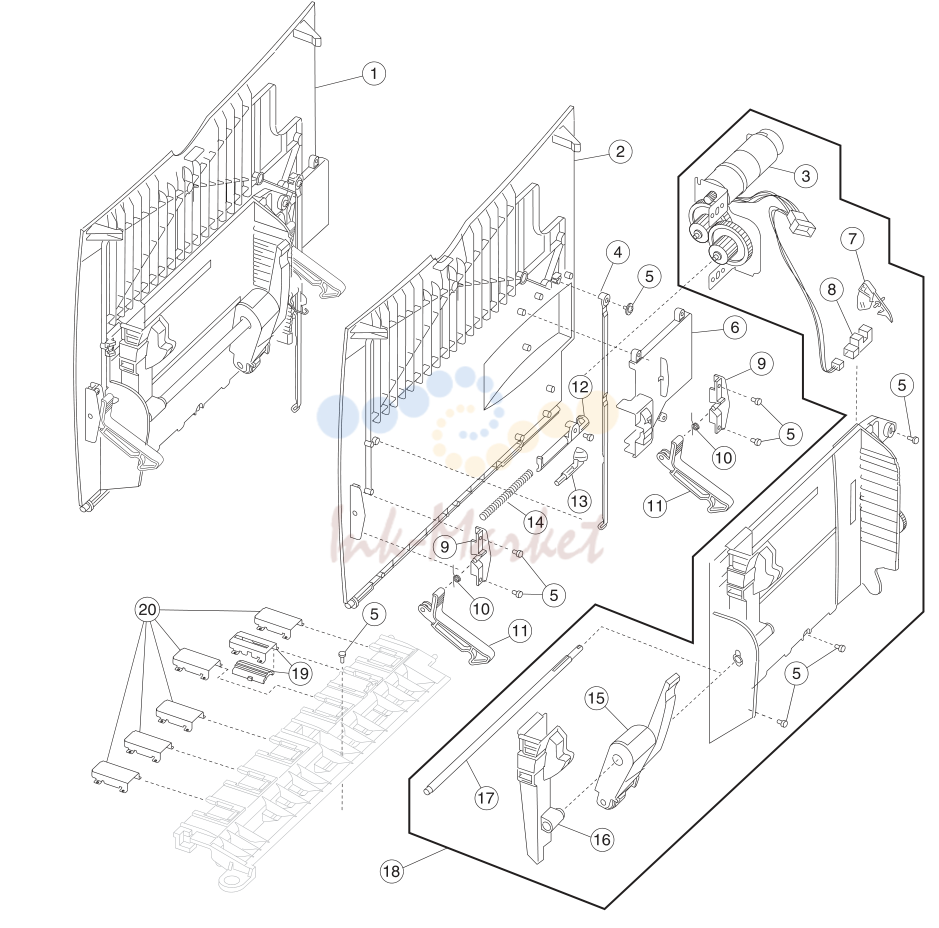

Multipurpose feeder (MPF)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1714 запросить цену → | MPF door в сборе—1xx/3xx |
| 1 | 40X1841 запросить цену → | MPF door в сборе—2xx/4xx |
| 2 | 40X1711 запросить цену → | MPF door cover |
| 3 | 40X1853 запросить цену → | MPF drive в сборе |
| 4 | 40X1708 запросить цену → | Door hinge restraint |
| 6 | 40X1710 запросить цену → | MPF gear cover |
| 7 | 40X1673 запросить цену → | MPF paper out flag |
| 8 | 40X1852 запросить цену → | Paper out sensor MPF |
| 9 | 40X1715 запросить цену → | MPF support bracket cover |
| 10 | 40X1707 запросить цену → | MPF support bracket spring |
| 11 | 40X1717 запросить цену → | MPF support bracket |
| 12 | 40X1713 запросить цену → | рама bias latch cover |
| 13 | 40X1712 запросить цену → | рама bias latch |
| 14 | 40X1706 запросить цену → | рама bias spring |
| 15 | 40X1716 запросить цену → | MPF autocompensator pick в сборе |
| 16 | 40X1736 запросить цену → | MPF side restraint |
| 17 | 40X1682 запросить цену → | MPF pick shaft |
| 18 | 40X1709 запросить цену → | MPF feed в сборе—1xx/3xx |
| 18 | 40X1840 запросить цену → | MPF feed в сборе—2xx/4xx |
| 19 | 40X1808 запросить цену → | Friction buckler and buckler housing |
| 20 | 40X1704 запросить цену → | Rib housing |
| 40X1854 запросить цену → | MPF motor/sensor cable 7-19 Parts catalog |

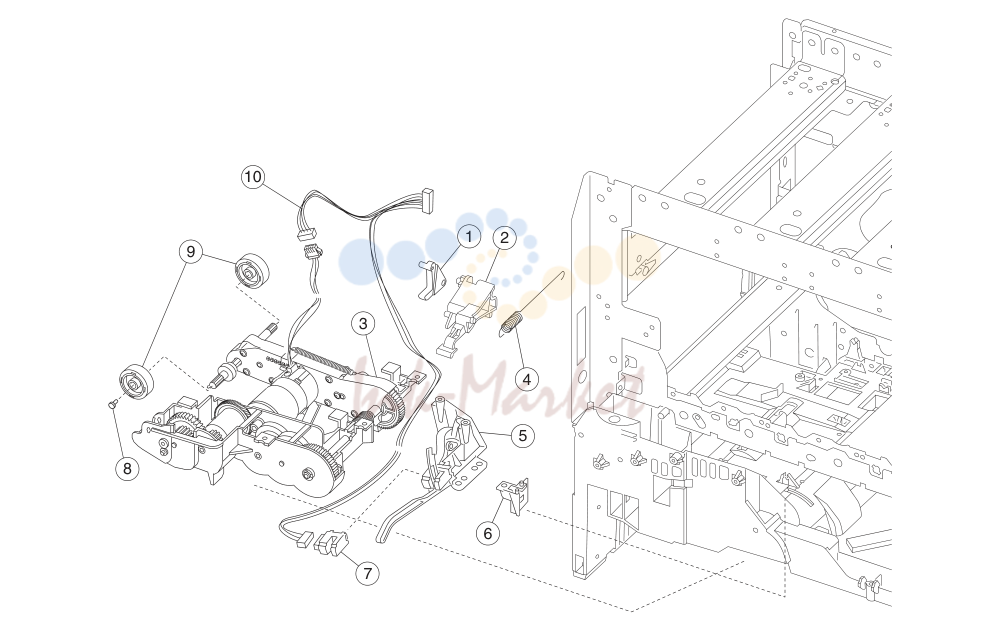

Autocompensator в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1730 запросить цену → | лоток interlock bellcrank |
| 2 | 40X1741 запросить цену → | Pick arm lift bellcrank |
| 3 | 40X1724 запросить цену → | Pick в сборе 500-tray |
| 4 | 40X1734 запросить цену → | Bellcrank lift spring |
| 5 | 40X1732 запросить цену → | Paper level sensing в сборе |
| 6 | 40X1731 запросить цену → | лоток interlock bracket |
| 7 | 40X1729 запросить цену → | датчик, paper out/low |
| 9 | 40X1765 запросить цену → | Pick roll tires (2 per pack) |
| 10 | 40X1733 запросить цену → | Pick motor extension and paper level sensing cable 7-21 Parts catalog |

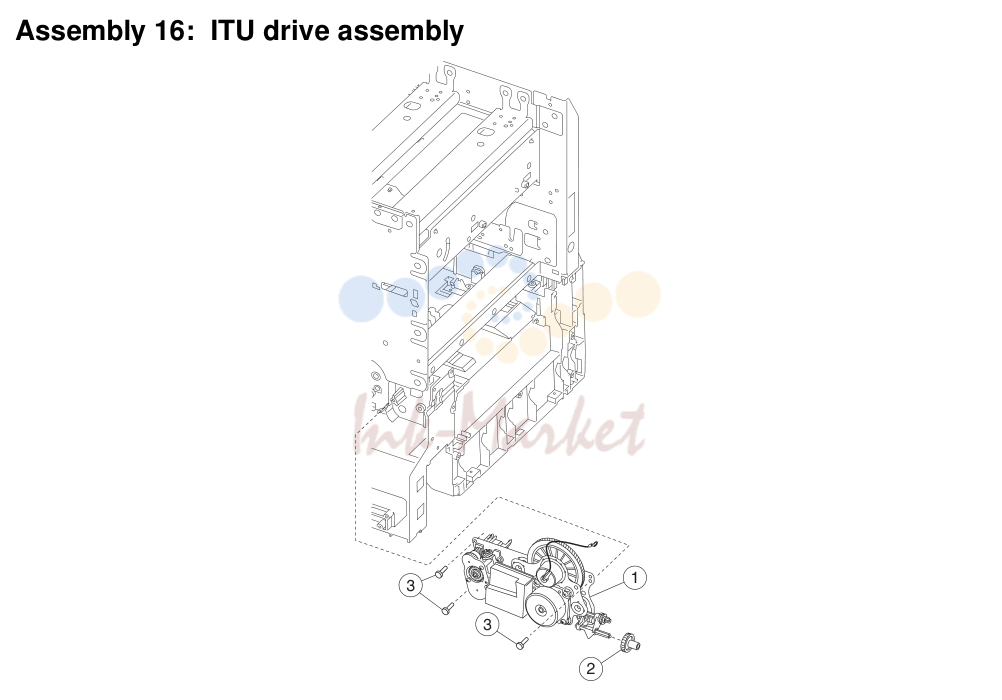

ITU drive в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1735 запросить цену → | ITU drive в сборе—1xx/3xx only Also order cable tie parts packet (P/N 40X1648). |
| 1 | 40X1823 запросить цену → | ITU drive в сборе—2xx/4xx only Also order cable tie parts packet (P/N 40X1648). |
| 2 | 40X1742 запросить цену → | #58 gear Also order cable tie parts packet (P/N 40X1648) 7-23 Parts catalog |

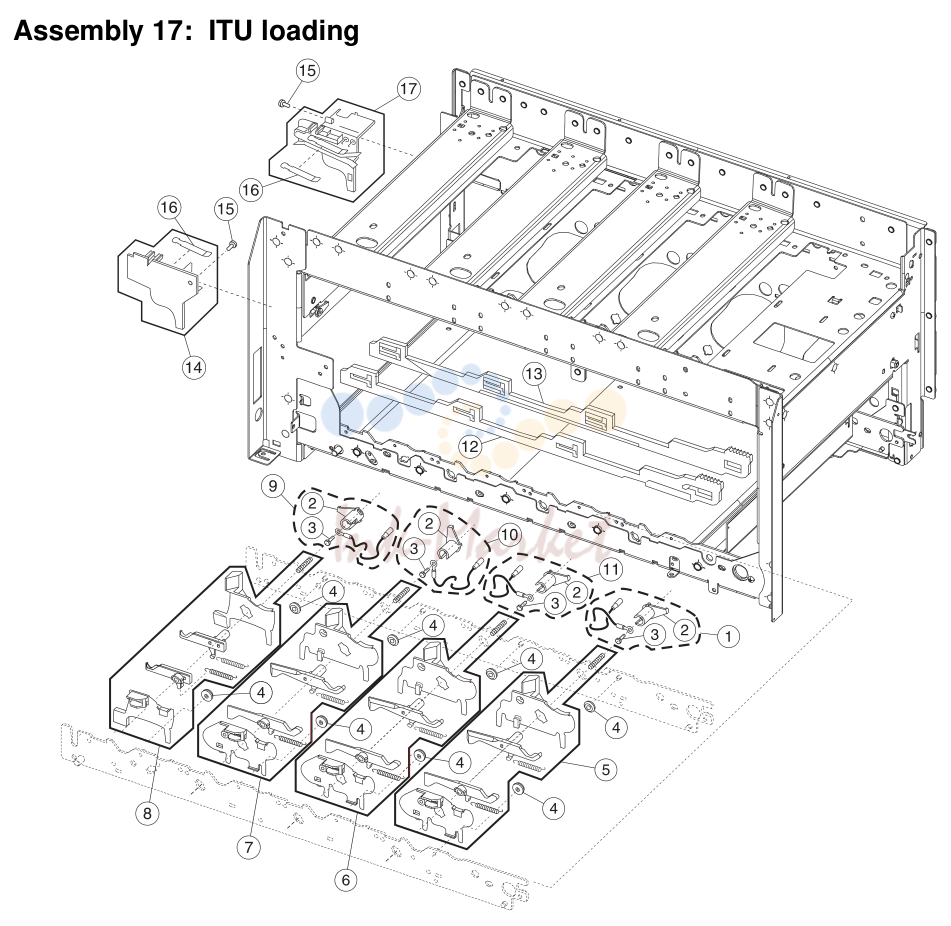

ITU loading
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1761 запросить цену → | Yellow terminal contact в сборе |
| 2 | 40X1744 запросить цену → | Contact spring terminal |
| 4 | 40X1743 запросить цену → | картридж support roller |
| 5 | 40X1749 запросить цену → | Parts packet, ITU loading—yellow, including - Yellow BOR spring - задний block guide - задний transfer bellcrank - передний V block guide - передний transfer bellcrank - High voltage contact spring |
| 6 | 40X1750 запросить цену → | Parts packet, ITU loading—cyan, including - Cyan BOR spring - задний V block guide - задний transfer bellcrank - передний V block guide - передний transfer bellcrank - High voltage contact spring |
| 7 | 40X1751 запросить цену → | Parts packet, ITU loading—magenta, including - Magenta BOR spring - задний V block guide - задний transfer bellcrank - передний V block guide - передний transfer bellcrank - High voltage contact spring |
| 8 | 40X1752 запросить цену → | Parts packet, ITU loading—black, including - Black BOR spring - задний block guide - задний transfer bellcrank - передний V block guide - передний transfer bellcrank - High voltage contact spring |
| 9 | 40X1753 запросить цену → | Black terminal contact в сборе |
| 10 | 40X1757 запросить цену → | Magenta terminal contact в сборе |
| 11 | 40X1759 запросить цену → | Cyan terminal contact в сборе |
| 12 | 40X1747 запросить цену → | BOR front cam |
| 13 | 40X1748 запросить цену → | BOR rear cam |
| 14 | 40X1770 запросить цену → | передний ITU guide |
| 16 | 40X1745 запросить цену → | ITU bias spring |
| 17 | 40X1746 запросить цену → | задний ITU guide 7-25 Parts catalog |

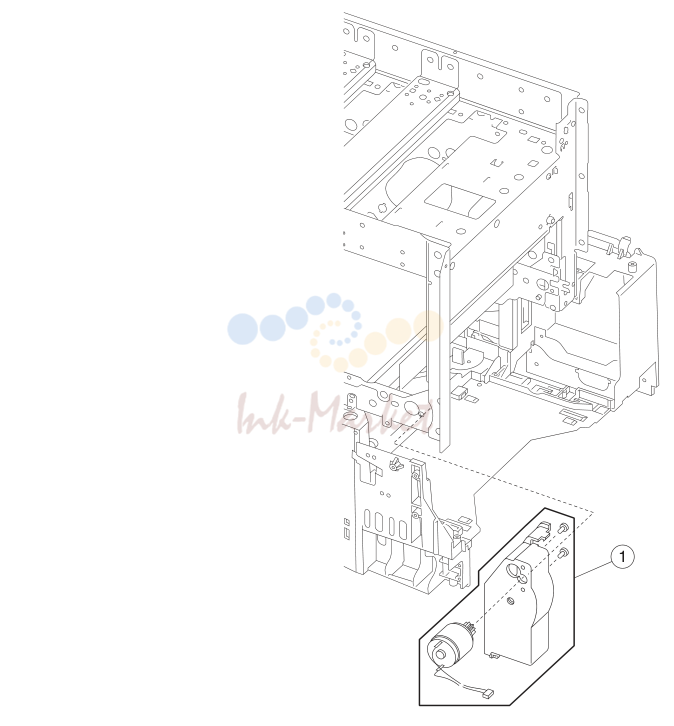

BOR drive в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1758 запросить цену → | Lift/BOR в сборе 7-27 Parts catalog |

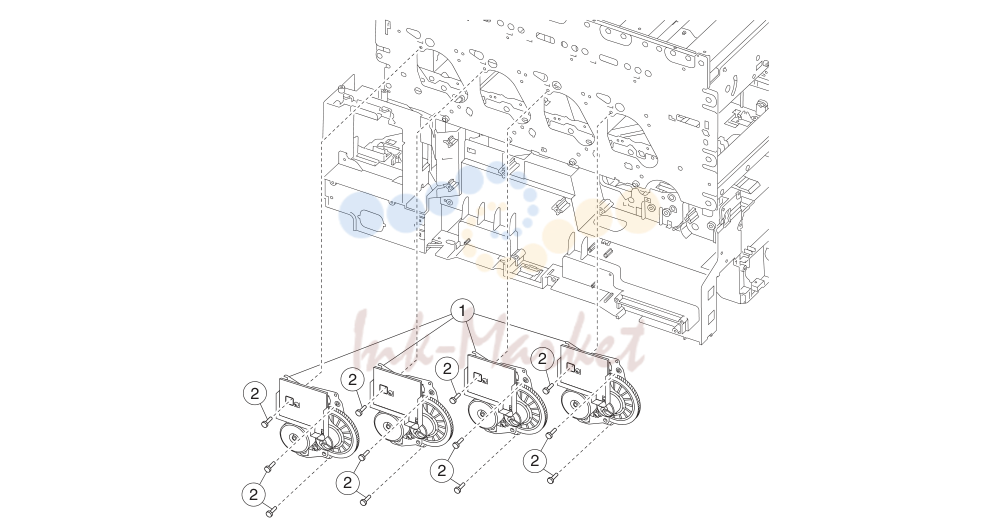

картридж drive в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1764 запросить цену → | картридж drive в сборе—1xx/3xx only (one drive в сборе per package) Also order cable tie parts packet (P/N 40X1648). |
| 1 | 40X1824 запросить цену → | картридж drive в сборе—2xx/4xx only (one drive в сборе per package) Also order cable tie parts packet (P/N 40X1648). 7-29 Parts catalog |

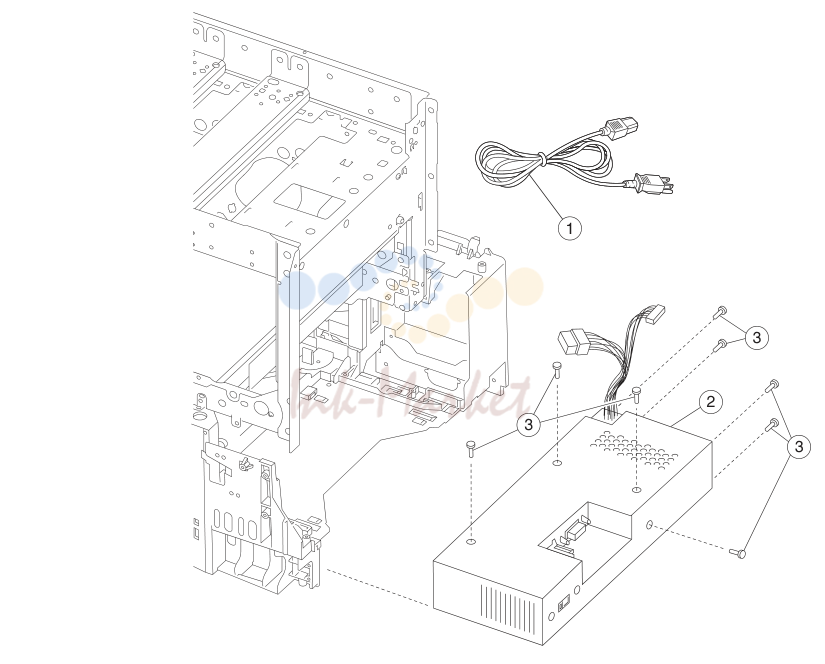

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X0269 запросить цену → | Power cord set, 8 ft (straight)—U.S., Asia Pacific (English), Canada, Colombia, Costa Rica, Dominican Republic, Ecuador, El Salvador, Guatemala, Honduras, Mexico, Nicaragua, Panama, Puerto Rico, Saudi Arabia, Taiwan, Venezuela, Virgin Islands |
| 1 | 40X1767 запросить цену → | Power cord set, 8 ft (straight)—African countries—Bluemark, Austria, Belgium, Bulgaria, Catalan, CIS, Croatia, Finland, France, Germany, Greece, Hungary, Italy, Macedonia, Netherlands, Norway, Paraguay, Poland, Portugal, Romania, Russia, Slovenia, Spain, Sweden, Turkey, Yugoslavia (Serbia and Montenegro) |
| 1 | 40X0288 запросить цену → | Power cord set, 8 ft (straight)—Argentina |
| 1 | 40X0301 запросить цену → | Power cord set, 8 ft (straight)—Australia |
| 1 | 40X1766 запросить цену → | Power cord set, 8 ft (straight)—Bolivia, Peru |
| 1 | 40X1773 запросить цену → | Power cord set, 8 ft (straight)—Botswana, Lesotho, Namibia, South Africa |
| 1 | 40X0277 запросить цену → | Power cord set, 8 ft (straight)—Brazil |
| 1 | 40X0273 запросить цену → | Power cord set, 8 ft (straight)—Chile, Uruguay |
| 1 | 40X1774 запросить цену → | Power cord set, 8 ft (straight)—Denmark |
| 1 | 40X0271 запросить цену → | Power cord set, 8 ft (straight)—Ireland, UK |
| 1 | 40X0275 запросить цену → | Power cord set, 8 ft (straight)—Israel |
| 1 | 40X0270 запросить цену → | Power cord set, 8 ft (straight)—Japan |
| 1 | 40X0280 запросить цену → | Power cord set, 6 ft (straight)—Korea |
| 1 | 40X1792 запросить цену → | Power cord set, 8 ft (straight)—Korea |
| 1 | 40X0303 запросить цену → | Power cord set, 8 ft (straight)—PRC |
| 1 | 40X1772 запросить цену → | Power cord set, 8 ft (straight)—Switzerland |
| 1 | 40X0281 запросить цену → | Power cord set, 6 ft (straight)—Taiwan |
| 1 | 40X1791 запросить цену → | Power cord set, 8 ft (straight)—Taiwan |
| 2 | 40X1781 запросить цену → | LVPS в сборе 7-31 Parts catalog |

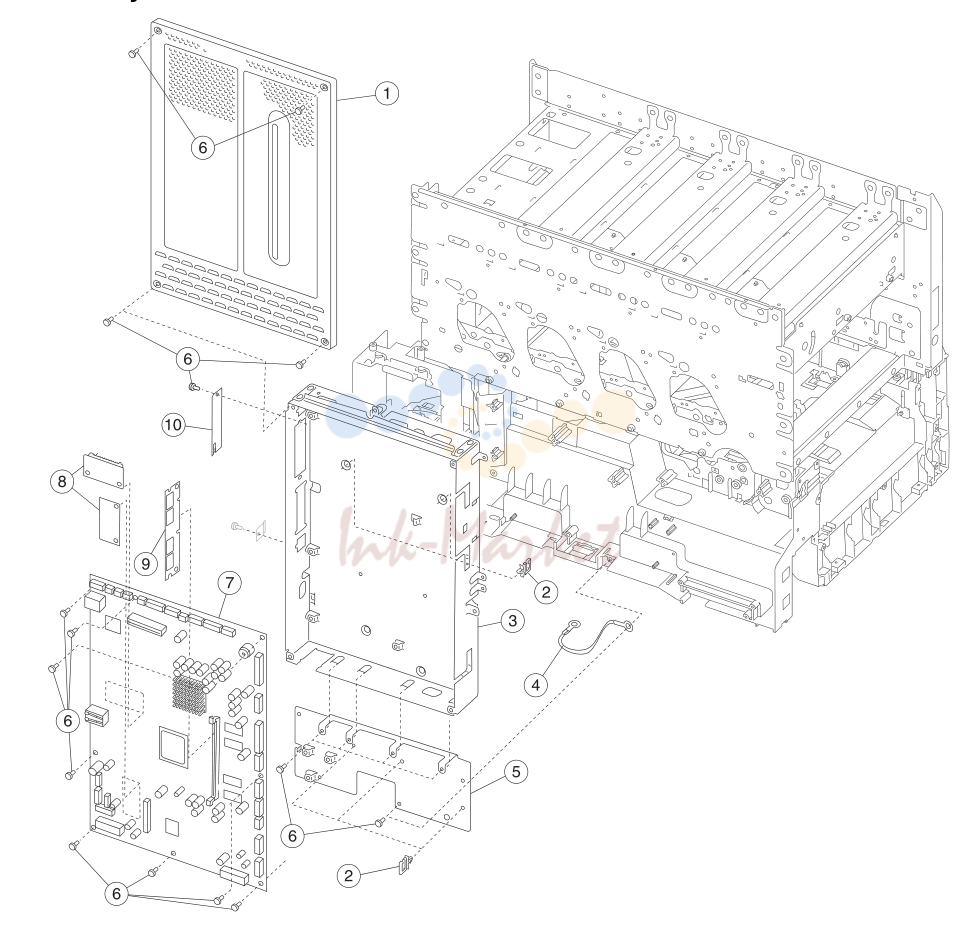

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 22 | 40X1782 запросить цену → | System board outer shield |
| 2 | 40X1786 запросить цену → | шлейф clip |
| 3 | 40X1783 запросить цену → | System board inner shield в сборе Also order cable tie parts packet (P/N40X1648) |
| 4 | 40X1785 запросить цену → | Ground cable |
| 5 | 40X1700 запросить цену → | System board shield support with clips |
| 7 | 40X1775 запросить цену → | System board, network—1xx/3xx only Also order cable tie parts packet (P/N 40X1648) |
| 7 | 40X1817 запросить цену → | System board, network—2xx/4xx.only Also order cable tie parts packet (P/N 40X1648) |
| 8 | 40X3521 запросить цену → | Bar code card в сборе—1xx/3xx only |
| 8 | 40X4741 запросить цену → | Bar code card в сборе—2xx/4xx only |
| 9 | 40X1508 запросить цену → | 128MB SDRAM card в сборе |
| 9 | 40X1509 запросить цену → | 256MB SDRAM card в сборе |
| 9 | 40X1510 запросить цену → | 512MB SDRAM card в сборе |
| 10 | 40X1784 запросить цену → | INA blank flat shield, use when options are not installed 7-33 Parts catalog |

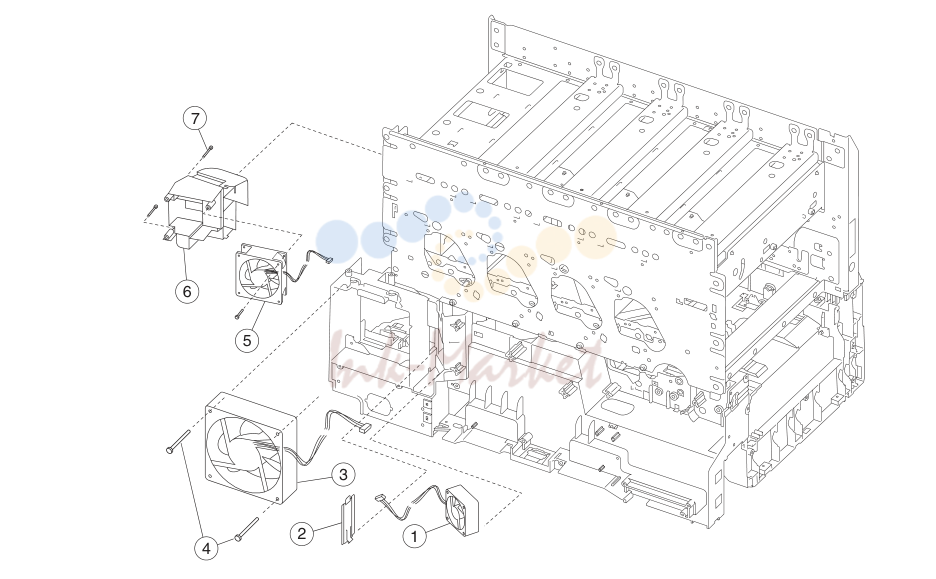

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 22 | 40X1800 запросить цену → | VTB fan, 60 mm |
| 2 | 40X1796 запросить цену → | VTB fan gap cover |
| 3 | 40X1798 запросить цену → | печь fan в сборе |
| 5 | 40X1799 запросить цену → | RIP fan, 92 mm |
| 6 | 40X1662 запросить цену → | RIP fan duct 7-35 Parts catalog |
Electronics—cabling interconnections 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1637 запросить цену → | Top autoconnect and output bin sensor—1xx/3xx only |
| 1 | 40X1777 запросить цену → | Top autoconnect and output bin sensor—2xx/4xx |
| 2 | 40X1799 запросить цену → | RIP fan, 92 mm |
| 3 | 40X1758 запросить цену → | Lift/BOR в сборе |
| 4 | 40X1807 запросить цену → | Oiler motor driver cable |
| 5 | 40X1801 запросить цену → | Operator panel cable |
| 6 | 40X1769 запросить цену → | Operator panel USB cable |
| 7 | 40X1683 запросить цену → | Printhead в сборе—yellow mirror motor (attached to yellow printhead)— 1xx/3xx only |
| 7 | 40X1828 запросить цену → | Printhead в сборе—yellow mirror motor (attached to yellow printhead)— 2xx/4xx |
| 8 | 40X1806 запросить цену → | Laser cable—cyan/yellow |
| 10 | 40X1740 запросить цену → | Printhead interlock cable в сборе |
| 12 | 40X1805 запросить цену → | Laser cable—black/magenta |
| 14 | 40X1810 запросить цену → | HVPS control cable—developer |
| 15 | 40X1739 запросить цену → | ITU light shield в сборе |
| 16 | 40X1692 запросить цену → | S2/XPAR/NMS/MPF cable в сборе (with sensors) |
| 17 | 40X1854 запросить цену → | MPF motor/sensor cable |
| 18 | 40X1702 запросить цену → | Registration motor в сборе kit |
| 19 | 40X1733 запросить цену → | Pick motor extension and paper level sensing cable |
| 20 | 40X1809 запросить цену → | HVPS control cable—transfer |
| 21 | 40X1804 запросить цену → | ITU and black cartridge motor cable |
| 22 | 40X1803 запросить цену → | Cyan and magenta cartridge motor cable |
| 23 | 40X1811 запросить цену → | Options bottom/media size sensing cable в сборе |
| 24 | 40X1781 запросить цену → | LVPS в сборе |
| 25 | 40X1800 запросить цену → | VTB fan, 60 mm |
| 26 | 40X1798 запросить цену → | печь fan в сборе |
| 27 | 40X1802 запросить цену → | печь and yellow cartridge motor cable 7-37 Parts catalog |
Electronics—cabling interconnections 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1753 запросить цену → | Black terminal contact в сборе |
| 2 | 40X1759 запросить цену → | Cyan terminal contact в сборе |
| 3 | 40X1761 запросить цену → | Yellow terminal contact в сборе |
| 4 | 40X1757 запросить цену → | Magenta terminal contact в сборе |
| 5 | 40X1812 запросить цену → | Second transfer voltage cable в сборе |
| 6 | 40X1809 запросить цену → | HVPS control cable—transfer 7-39 Parts catalog |
Electronics—cabling interconnections 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1811 запросить цену → | Options bottom/media size sensing cable в сборе |
| 2 | 40X1735 запросить цену → | ITU drive в сборе—1xx/3xx only |
| 2 | 40X1823 запросить цену → | ITU drive в сборе—2xx/4xx 7-41 Parts catalog |
выход expander
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1980 запросить цену → | выход expander, complete |
| 2 | 40X1996 запросить цену → | правая крышка |
| 3 | 40X1997 запросить цену → | ESD brush cover |
| 4 | 40X1988 запросить цену → | верхний redrive deflector, also order 40X2000 |
| 5 | 40X2000 запросить цену → | верхний diverter spring |
| 6 | 40X2007 запросить цену → | Exit shaft в сборе, also order parts packet 40X2011 |
| 7 | 40X1999 запросить цену → | нижний exit shaft в сборе, also order parts packet 40X2011 |
| 8 | 40X1982 запросить цену → | выход option card shield |
| 9 | 40X2013 запросить цену → | выход expander DC motor board |
| 10 | 40X1984 запросить цену → | передний control board cover |
| 11 | 40X1992 запросить цену → | выход expander tray |
| 12 | 40X2014 запросить цену → | Diverter arm |
| 13 | 40X1978 запросить цену → | пружина clutch в сборе |
| 14 | 40X2010 запросить цену → | выход tray spring |
| 16 | 40X1991 запросить цену → | выход tray latch |
| 17 | 40X1981 запросить цену → | передний attach bracket |
| 18 | 40X2009 запросить цену → | Swing arm spring |
| 19 | 40X1995 запросить цену → | выход expander в сборе, mechanical linkage |
| 20 | 40X1987 запросить цену → | задний support cover |
| 21 | 40X1986 запросить цену → | задняя крышка |
| 22 | 40X1989 запросить цену → | Level sensor bracket |
| 23 | 40X1990 запросить цену → | выход paper level flag |
| 24 | 40X3265 запросить цену → | Dual bin full sensor 7-43 Parts catalog |
выход expander
| № | Артикул | Наименование |
|---|---|---|
| 27 | 40X1994 запросить цену → | правый jam access door в сборе |
| 2 | 40X2006 запросить цену → | нижний shaft в сборе, also order parts packet 40X2011 |
| 3 | 40X2004 запросить цену → | привод pulley |
| 4 | 40X1983 запросить цену → | задний attach bracket |
| 6 | 40X1985 запросить цену → | передняя крышка |
| 7 | 40X2002 запросить цену → | 160-gear belt |
| 8 | 40X2003 запросить цену → | ремень idler arm в сборе |
| 9 | 40X2005 запросить цену → | ремень tensioner spring |
| 10 | 40X2010 запросить цену → | выход tray spring |
| 11 | 40X1991 запросить цену → | выход tray latch |
| 12 | 40X2015 запросить цену → | рама в сборе |
| 13 | 40X3264 запросить цену → | выход expander pass thru sensor |
| 15 | 40X2012 запросить цену → | Shaft в сборе, middle 40T, also order parts packet 40X2011 |
| 40X1998 запросить цену → | Multi-bin stacker kit 7-45 Parts catalog |
5-Bin mailbox
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X2020 запросить цену → | 5-Bin mailbox, complete |
| 2 | 40X2157 запросить цену → | Access door rear latch |
| 3 | 40X2049 запросить цену → | задний access door roller в сборе |
| 4 | 40X2024 запросить цену → | Access door front latch |
| 5 | 40X2032 запросить цену → | передний door cover |
| 6 | 40X4268 запросить цену → | передний door в сборе |
| 7 | 40X2044 запросить цену → | левый frame в сборе w/clutch в сборе |
| 8 | 40X2056 запросить цену → | привод shaft bushing packet |
| 9 | 40X2033 запросить цену → | правая крышка |
| 10 | 40X2054 запросить цену → | привод shaft в сборе |
| 11 | 40X2055 запросить цену → | привод with gear shaft в сборе |
| 12 | 40X2029 запросить цену → | передняя крышка |
| 13 | 40X3242 запросить цену → | 5-bin mailbox pass thru sensor |
| 14 | 40X2028 запросить цену → | Paper cap tray |
| 15 | 40X2043 запросить цену → | 5-bin mailbox в сборе kit |
| 16 | 40X2027 запросить цену → | Bail attach bracket в сборе |
| 18 | 40X2035 запросить цену → | лоток бумаги support |
| 19 | 40X2042 запросить цену → | лоток бумаги stop в сборе |
| 20 | 40X2038 запросить цену → | Bin full flag |
| 21 | 40X2030 запросить цену → | задний structural cover |
| 22 | 40X2023 запросить цену → | лоток media level sensor cable |
| 23 | 40X3240 запросить цену → | Dual bin level sensor |
| 24 | 40X2052 запросить цену → | нижний autoconnect cable в сборе |
| 25 | 40X2050 запросить цену → | Main DC drive в сборе |
| 26 | 40X2026 запросить цену → | Bin full flag |
| 27 | 40X2064 запросить цену → | 5-bin mailbox system board в сборе |
| 28 | 40X2067 запросить цену → | привод gear |
| 29 | 40X2053 запросить цену → | верхний autoconnect cable в сборе |
| 31 | 40X2031 запросить цену → | задний в сборе cover |
| 32 | 40X2000 запросить цену → | верхний diverter spring |
| 33 | 40X2025 запросить цену → | Top bin cover |
| 34 | 40X2040 запросить цену → | Wire cover |
| 35 | 40X1638 запросить цену → | реверс-привод cap крышка в сборе 7-47 Parts catalog |
5-Bin mailbox
| № | Артикул | Наименование |
|---|---|---|
| 28 | 40X2065 запросить цену → | Diverter spring |
| 2 | 40X2039 запросить цену → | правый side frame в сборе |
| 4 | 40X2057 запросить цену → | Diverter actuator cam |
| 5 | 40X2060 запросить цену → | Diverter actuator spring |
| 6 | 40X2058 запросить цену → | Diverter actuator latch |
| 7 | 40X2059 запросить цену → | Diverter actuator arbor |
| 8 | 40X2069 запросить цену → | C-clip retainer |
| 9 | 40X2021 запросить цену → | Attach front bracket |
| 10 | 40X2061 запросить цену → | Diverter solenoid |
| 11 | 40X2022 запросить цену → | Static ground contact |
| 12 | 40X2041 запросить цену → | Paper exit deflector w/brush |
| 13 | 40X2037 запросить цену → | Paper deflector |
| 14 | 40X2068 запросить цену → | дефлектор |
| 15 | 40X2036 запросить цену → | Paper top bin deflector |
| 40X1968 запросить цену → | привод gear | |
| 40X2047 запросить цену → | ролик retainer 7-49 Parts catalog |
500-Sheet drawer option
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1880 запросить цену → | 500-Sheet drawer option, complete |
| 2 | 40X1728 запросить цену → | 500-Sheet tray в сборе |
| 3 | 40X1720 запросить цену → | Back restraint latch |
| 4 | 40X1719 запросить цену → | Back restraint |
| 5 | 40X1723 запросить цену → | лоток bias bellcrank в сборе |
| 7 | 40X1725 запросить цену → | лоток bias spring |
| 8 | 40X1722 запросить цену → | Wear strip |
| 9 | 40X1721 запросить цену → | лоток wear clip |
| 10 | 40X1885 запросить цену → | лоток wear clip |
| 11 | 40X1727 запросить цену → | Restraint pad 7-51 Parts catalog |
500-Sheet drawer option
| № | Артикул | Наименование |
|---|---|---|
| 29 | 40X1901 запросить цену → | привод в сборе, 500 option 2 |
| 3 | 40X1910 запросить цену → | 500-Sheet option tray pick в сборе |
| 4 | 40X1898 запросить цену → | Paper level sensing в сборе |
| 5 | 40X1938 запросить цену → | Autoconnect cable в сборе |
| 6 | 40X1648 запросить цену → | шлейф tie (6 in a pack) Note: To secure cables to the inner system board shield) |
| 7 | 40X1908 запросить цену → | рама cover |
| 8 | 40X1730 запросить цену → | лоток interlock bellcrank |
| 9 | 40X1891 запросить цену → | Pass thru sensor |
| 10 | 40X1896 запросить цену → | Hinge |
| 11 | 40X1894 запросить цену → | Electronics/size sensing в сборе with system board |
| 12 | 40X1741 запросить цену → | Pick arm lift bellcrank |
| 13 | 40X1899 запросить цену → | Media size sensing в сборе |
| 14 | 40X1734 запросить цену → | Bellcrank lift spring |
| 15 | 40X1907 запросить цену → | 500-Sheet base в сборе |
| 16 | 40X1601 запросить цену → | Machine pad |
| 17 | 40X1903 запросить цену → | Plate, 500-Sheet support в сборе |
| 18 | 40X1909 запросить цену → | Paper guide |
| 19 | 40X1897 запросить цену → | Wall support plate |
| 20 | 40X1911 запросить цену → | Base door в сборе |
| 21 | 40X1895 запросить цену → | 500-sheet option spring |
| 22 | 40X1913 запросить цену → | 500-Sheet option deflector |
| 23 | 40X1765 запросить цену → | Pick roll tires (2 per pack) |
| 40X1671 запросить цену → | шлейф tie (6 in pack) 7-53 Parts catalog |
дуплекс option
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X1920 запросить цену → | дуплекс option, complete |
| 2 | 40X1961 запросить цену → | Back cover |
| 3 | 40X1965 запросить цену → | реверс-привод bearing |
| 4 | 40X1930 запросить цену → | дуплекс entry shaft в сборе |
| 6 | 40X1923 запросить цену → | правый side front tray guide |
| 7 | 40X1956 запросить цену → | дефлектор actuator в сборе |
| 8 | 40X1957 запросить цену → | дефлектор follower в сборе |
| 9 | 40X1959 запросить цену → | дуплекс front jam tray в сборе |
| 10 | 40X1935 запросить цену → | дуплекс support bracket |
| 11 | 40X1964 запросить цену → | датчик mount plate |
| 12 | 40X1927 запросить цену → | дуплекс exit sensor |
| 13 | 40X1924 запросить цену → | дуплекс shaft mount |
| 14 | 40X1954 запросить цену → | передний decurl в сборе |
| 15 | 40X1979 запросить цену → | F/R backup shaft в сборе |
| 16 | 40X1951 запросить цену → | 5 mm bushing |
| 17 | 40X1948 запросить цену → | Brake pad |
| 18 | 40X1963 запросить цену → | дуплекс paper guide |
| 19 | 40X1933 запросить цену → | Wall support |
| 20 | 40X1950 запросить цену → | Brake spring |
| 21 | 40X1947 запросить цену → | Pass thru shaft в сборе |
| 22 | 40X1926 запросить цену → | дуплекс shaft в сборе |
| 23 | 40X1944 запросить цену → | Pass thru spring |
| 24 | 40X1814 запросить цену → | Aligner arm spring |
| 25 | 40X1942 запросить цену → | Spur drive gear |
| 26 | 40X1943 запросить цену → | 26T duplex gear |
| 28 | 40X1946 запросить цену → | Bellcrank в сборе |
| 29 | 40X1949 запросить цену → | Decurl BAC в сборе |
| 30 | 40X1929 запросить цену → | 40T shaft drive F/R gear |
| 40X1955 запросить цену → | Pulley washer 7-55 Parts catalog |
Полный список запчастей доступен по запросу.
комментарии
