Lexmark C720 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

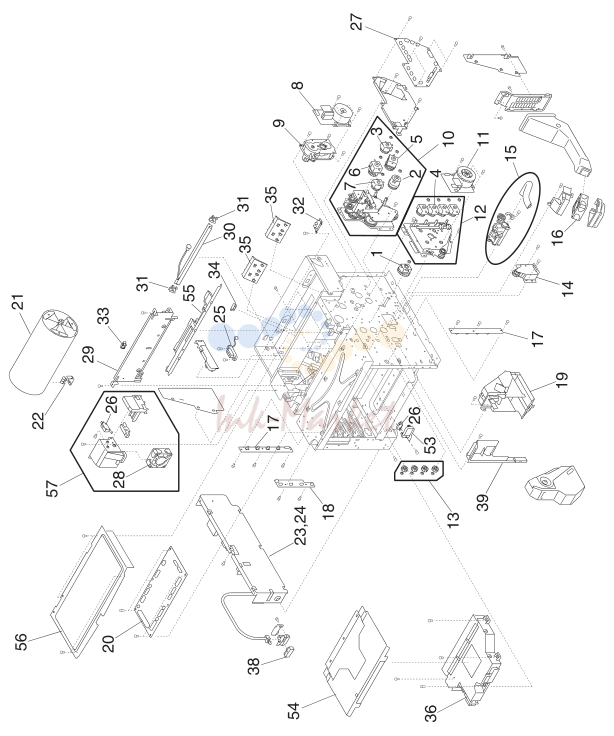

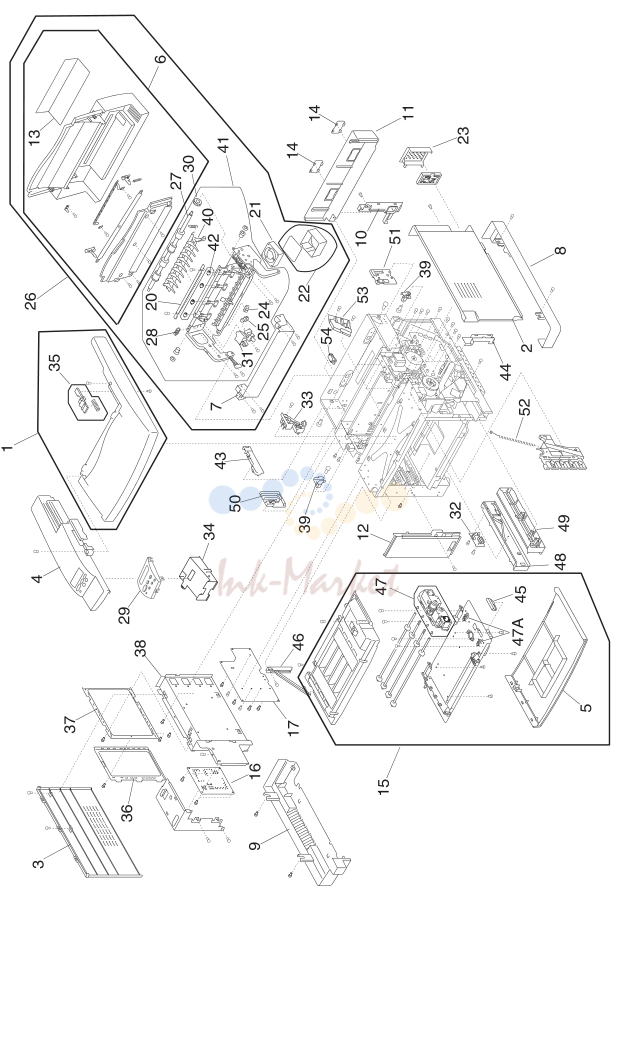

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

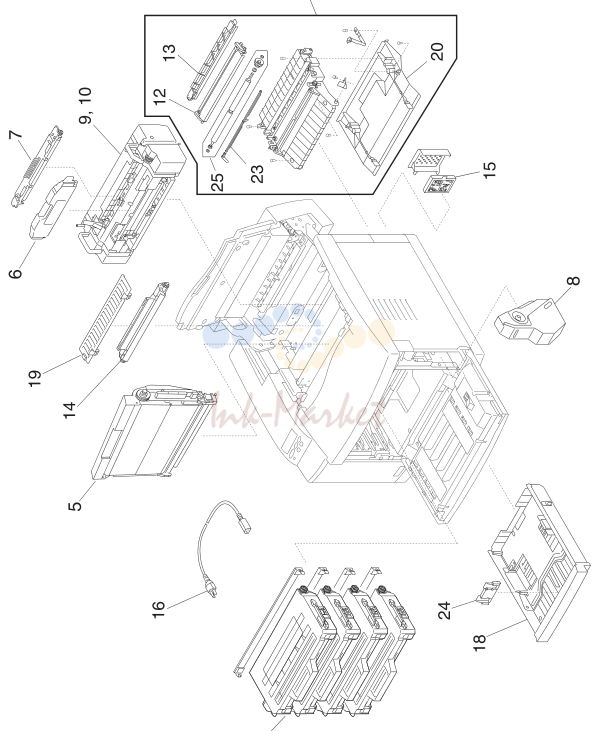

Содержание

№АртикулНаименование
1212G7004 запросить цену →Paper Discharger
1312G7005 запросить цену →
1412G7006 запросить цену →Drum Cleaner Ozone Filter
1512G7007 запросить цену →Power Cord (U.S.)
1612G7008 запросить цену →Power Cord, LV U.S., APG, Bolivia, Canada, Columbia, Costa Rica, Ecuador, Mexico, Nicaragua, Panama, Peru, Venezuela Power Cord, HV, Argentina Parts Catalog

№АртикулНаименование
112G7015 запросить цену →Side крышка (R)
212G7016 запросить цену →
312G7017 запросить цену →Side крышка (L) верхний Side крышка (L)
412G7018 запросить цену →передний крышка
512G7019 запросить цену →
612G7020 запросить цену →Paper Exit Unit крышка (includes 13) Paper Exit передний крышка
712G7021 запросить цену →Base крышка (R)
812G7022 запросить цену →
912G7023 запросить цену →Base крышка (L) задний крышка
1012G7024 запросить цену →задний крышка (U)
1112G7025 запросить цену →
1212G7026 запросить цену →Side F крышка (L) Paper Exit верхний крышка
1312G7027 запросить цену →задний крышка (U) Cap
1412G7028 запросить цену →
1512G7029 запросить цену →передний крышка Unit (includes 5, 45, 47) Main Engine (MCTL P.W.B.) Board
1612G7030 запросить цену →High Voltage Unit
1712G7031 запросить цену →
2012G7032 запросить цену →Discharge Brush Cooling вентилятор (HFAN)
2112G7033 запросить цену →Paper Exit Filter (with Case)
2212G7034 запросить цену →
2312G7035 запросить цену →Ozone Filter крышка Paper датчик (PT2)
2412G7036 запросить цену →Paper датчик (FCL)
2512G7037 запросить цену →Paper Exit Unit (includes 6, 7, 13, 20, 21,
2612G7038 запросить цену →Parts Catalog

№АртикулНаименование
112G7045 запросить цену →Registration Clutch (RECL)
212G7046 запросить цену →
312G7047 запросить цену →печь Clutch (FUCL) Developer Clutch
412G7048 запросить цену →перенос Cam Clutch (TRCM)
512G7049 запросить цену →
712G7051 запросить цену →Main мотор (MM)
812G7052 запросить цену →
912G7053 запросить цену →BD шестерня в сборе Main шестерня Unit (includes 2, 3, 5, 6, 7)
1012G7054 запросить цену →Developer мотор (DM)
1112G7055 запросить цену →
1212G7056 запросить цену →Developer привод Unit (includes 4) Developer привод шестерня (Set)
1312G7057 запросить цену →FP2 шестерня в сборе (передний Developer
1412G7058 запросить цену →Solenoid привод)
1512G7059 запросить цену →Waste Toner Feeder (нижний) Cooling вентилятор (OZFAN)
1612G7060 запросить цену →Toner датчик (TPD, TTR)
1712G7061 запросить цену →
1812G7062 запросить цену →Toner Key датчик (TNK) Waste Toner Holder в сборе
1912G7063 запросить цену →IOD1 P.W.B.
2012G7064 запросить цену →
2112G7065 запросить цену →перенос Drum Paper датчик (Drum Encoder) (HPSEN)
2212G7037 запросить цену →Power Supply Unit (U.S.) 110 V(LVPS)
2312G7067 запросить цену →
2412G7068 запросить цену →Power Supply Unit (WT) 220 V (LVPS) Parts Catalog

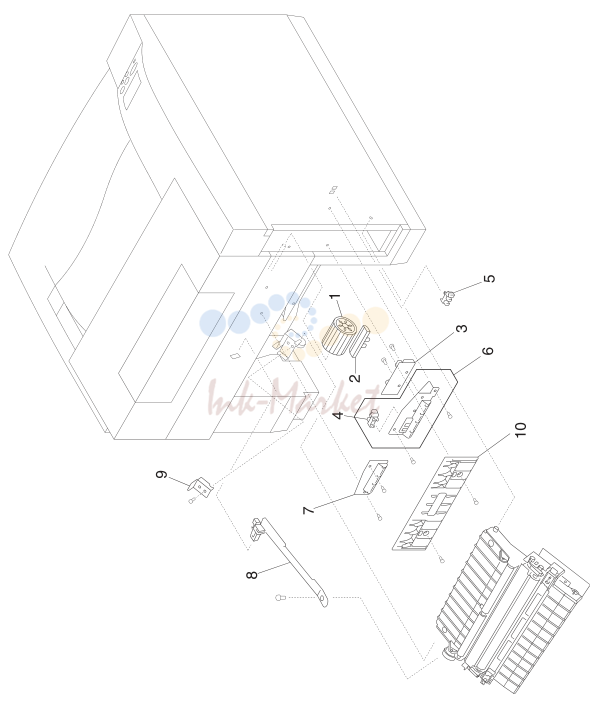

№АртикулНаименование
112G7098 запросить цену →Paper подача ролик Separator Pad
212G7099 запросить цену →OHP датчик
312G7100 запросить цену →
412G7037 запросить цену →Paper датчик (PEU) Paper датчик (PT1)
612G7103 запросить цену →
712G7104 запросить цену →Paper направляющая (UR) перенос Unit задний Band
812G7186 запросить цену →перенос Unit Hinge Support кронштейн
912G7187 запросить цену →
1012G7188 запросить цену →Paper направляющая L Parts Packet, Screws
12G7341 запросить цену →Parts Packet, шлейф Clamps, Retainers,
12G7340 запросить цену →Miscellaneous Note: Reference the foldout wiring diagram, in the back of this manual, for cable replacement detailed information. Then go to в сборе 6 for parts ordering information. Parts Catalog

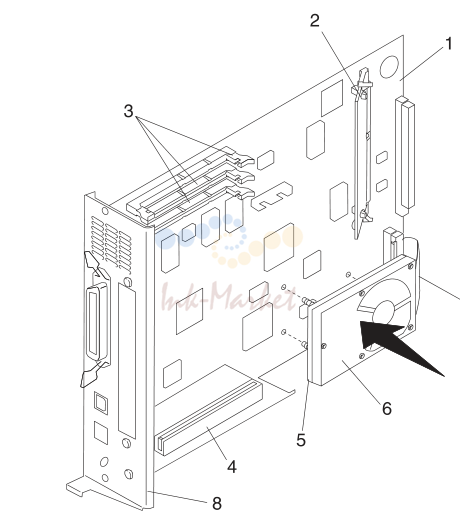

Controller RIP Card

Controller RIP Card

№АртикулНаименование
112G7226 запросить цену →Controller RIP Card Network Controller RIP Card
112G7227 запросить цену →SIMM Code
212G7228 запросить цену →
399A1752 запросить цену →4MB SDRAM DIMM
399A1755 запросить цену →Riser Card в сборе
412G7229 запросить цену →
512G7231 запросить цену →Hard Disk Mounting кронштейн Hard Disk
699A0459 запросить цену →Hard Disk шлейф
711G0962 запросить цену →
812G7230 запросить цену →кронштейн, Controller RIP Card Note: The standard and network models have listed memory. See в сборе 7 for part number information. Parts Catalog

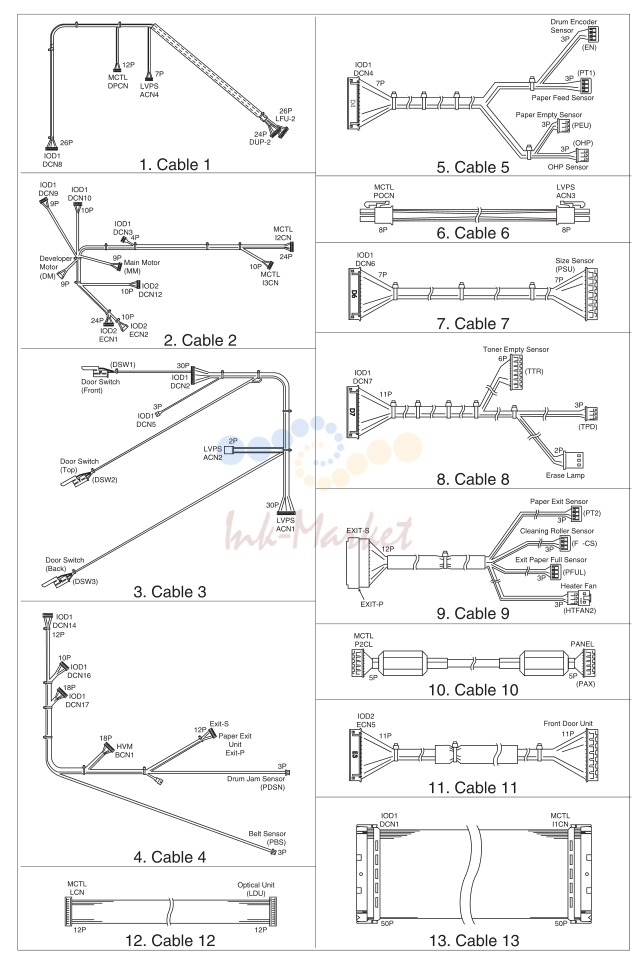

Printer шлейф Harness Sets

Printer шлейф Harness Sets

№АртикулНаименование
112G7342 запросить цену →Harness WH (A) Wiring Diagram #1 Harness WH (B) Wiring Diagram #2
212G7343 запросить цену →Harness WH (C) Wiring Diagram #3
312G7344 запросить цену →Harness WH (D) Wiring Diagram #4
412G7345 запросить цену →Harness WH (I1/SEN) Wiring Diagram #5
512G7346 запросить цену →
612G7347 запросить цену →Harness WH (LPC) Wiring Diagram #6 Harness WH (SIZE) Wiring Diagram #7
712G7348 запросить цену →Harness WH (I1/TO) Wiring Diagram #8
812G7349 запросить цену →Harness WH (PEX) Wiring Diagram #9
912G7350 запросить цену →Harness WH (LXPN) Wiring Diagram #10
1012G7351 запросить цену →
1112G7352 запросить цену →Harness WH (I2/FD) Wiring Diagram #11 Harness WH (DUAL) Wiring Diagram #12
1212G7353 запросить цену →Harness WH (MC/I1) Wiring Diagram #13
1312G7354 запросить цену →Note: Reference the foldout wiring diagram, in the back of this manual, for cable replacement detailed information. Parts Catalog

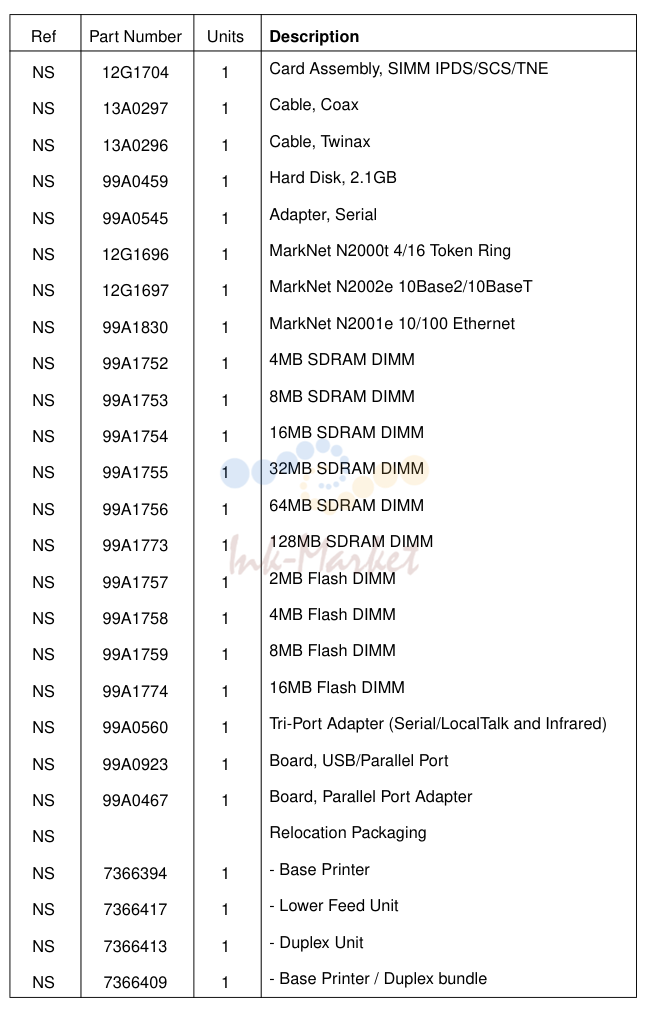

Miscellaneous

Miscellaneous

№АртикулНаименование
12G1704 запросить цену →Card в сборе, SIMM IPDS/SCS/TNE
13A0297 запросить цену →шлейф, Coax
13A0296 запросить цену →шлейф, Twinax Hard Disk, 2.1GB
99A0459 запросить цену →Adapter, Serial
99A0545 запросить цену →MarkNet N2000t 4/16 Token Ring
12G1696 запросить цену →MarkNet N2002e 10Base2/10BaseT
12G1697 запросить цену →MarkNet N2001e 10/100 Ethernet
99A1830 запросить цену →
99A1752 запросить цену →
99A1753 запросить цену →
99A1754 запросить цену →
99A1755 запросить цену →
99A1756 запросить цену →
99A1773 запросить цену →128MB SDRAM DIMM
99A1757 запросить цену →2MB Flash DIMM
99A1758 запросить цену →4MB Flash DIMM
99A1759 запросить цену →8MB Flash DIMM
99A1774 запросить цену →16MB Flash DIMM Tri-Port Adapter (Serial/LocalTalk and Infrared)
99A0560 запросить цену →Board, USB/Parallel Port
99A0923 запросить цену →Board, Parallel Port Adapter
99A0467 запросить цену →Relocation Packaging NS - Base Printer NS 7366394 1 - нижний подача Unit NS 7366417 1 - дуплекс Unit NS 7366413 1 - Base Printer / дуплекс bundle NS 7366409 1 Parts Catalog

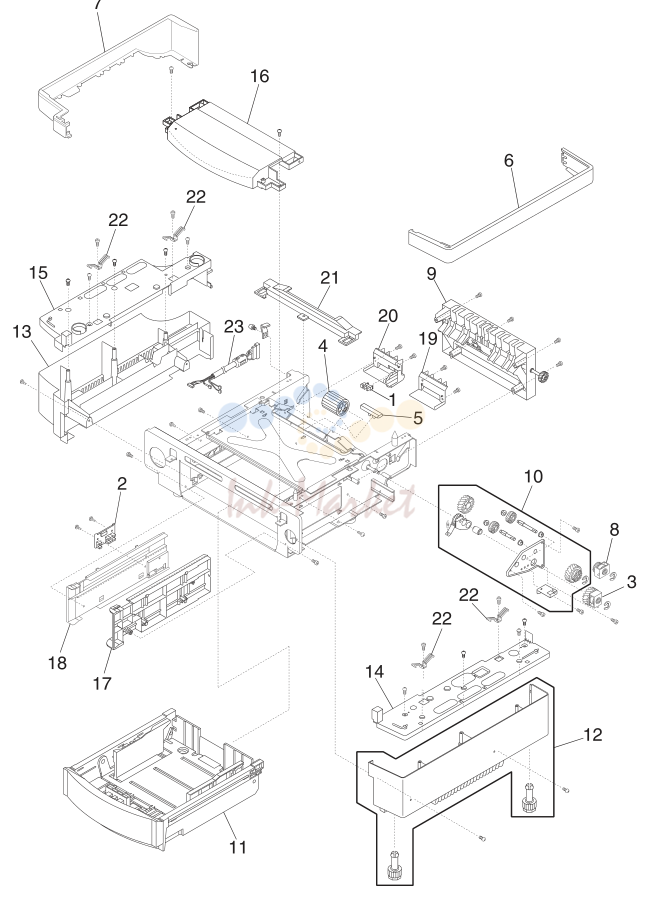

нижний подача Unit

нижний подача Unit

№АртикулНаименование
112G7037 запросить цену →Paper датчик (PEL) Paper Size датчик (PSL)
212G7043 запросить цену →Paper подача Clutch (PKCL)
312G7045 запросить цену →
412G7098 запросить цену →Paper подача ролик Separator Pad (2)
512G7099 запросить цену →LF Side крышка R
612G7121 запросить цену →
712G7122 запросить цену →LF Side крышка L LF Clutch привод, Transport ролик (DPKCL)
812G7123 запросить цену →LF задний крышка в сборе (includes Transport
912G7124 запросить цену →Roll)
1012G7144 запросить цену →привод шестерня в сборе LF Paper подача Cassette
1112G7224 запросить цену →LF Base крышка (R) в сборе
1212G7145 запросить цену →
1312G7146 запросить цену →LF Base крышка (L) LF Top крышка (R)
1412G7147 запросить цену →LF Top крышка (L)
1512G7148 запросить цену →
1612G7149 запросить цену →LF передний Top крышка LF Cassette направляющая (R)
1712G7150 запросить цену →LF Cassette направляющая (L)
1812G7151 запросить цену →
12G7152 запросить цену →LF Paper направляющая (UR) LF Paper направляющая (UL)
2012G7153 запросить цену →LF задний Top крышка
2112G7154 запросить цену →
2212G7155 запросить цену →GND Contacts шлейф Harness
2312G7156 запросить цену →LFU / дуплекс Parts Packet, Screws
12G7135 запросить цену →Parts Catalog

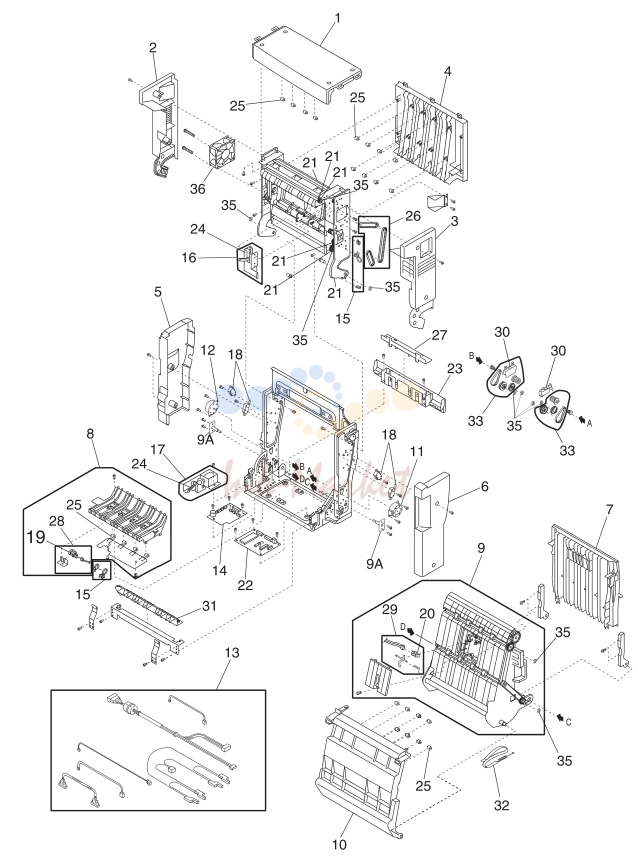

дуплекс Unit

дуплекс Unit

№АртикулНаименование
112G7105 запросить цену →крышка Top (C) в сборе крышка Top (L)
212G7106 запросить цену →крышка Top (R)
312G7107 запросить цену →
412G7108 запросить цену →крышка Top (B) в сборе крышка Low (L)
512G7109 запросить цену →крышка Low (R)
612G7110 запросить цену →
712G7111 запросить цену →крышка Low (B) в сборе Paper направляющая Bottom в сборе (includes 19,
812G7112 запросить цену →Paper направляющая RVS в сборе (includes 20,
912G7113 запросить цену →
1012G7114 запросить цену →Paper направляющая Inner мотор 1(DPM1)
1112G7115 запросить цену →мотор 2 (DPM2)
1212G7116 запросить цену →
1312G7138 запросить цену →P.W.B.,I/F, Solenoid, PT4 P.W.B., вентилятор) Relay P.W.B.
1412G7117 запросить цену →Solenoid (U) в сборе
1612G7140 запросить цену →
1712G7141 запросить цену →Solenoid (L) в сборе Interlock Switch (DSW1 - DSW4)
1812G7070 запросить цену →D датчик (PT4)
1912G7143 запросить цену →
2012G7125 запросить цену →D датчик (PT5) Paper направляющая U в сборе (includes printer
2112G7118 запросить цену →reference 26) DUP P.W.B.
2212G7119 запросить цену →Parts Catalog
2312G7120 запросить цену →крышка Bottom пружина (contains 2 springs)
2412G7139 запросить цену →D ролик (contains 20 rollers)
2512G7126 запросить цену →
2612G7127 запросить цену →Belts Lid-WH Bottom
2712G7128 запросить цену →D датчик Bottom Bill of Material
2812G7129 запросить цену →
2912G7130 запросить цену →D датчик Middle Bill of Material D шестерня крышка
3012G7131 запросить цену →Gate Bottom
3112G7132 запросить цену →
3212G7133 запросить цену →Band-пружина Set
3312G7134 запросить цену →LFU / дуплекс Screw Parts Pack
3512G7136 запросить цену →
12G7135 запросить цену →LFU / дуплекс Parts Packet, Retainers
12G7137 запросить цену →Guides LFU / дуплекс Parts Packet, Springs
