Lexmark C710 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- печь
- печь
- перенос
- Frames
- Frames левый Side
- Frames правый Side
- Frames правый Side 2

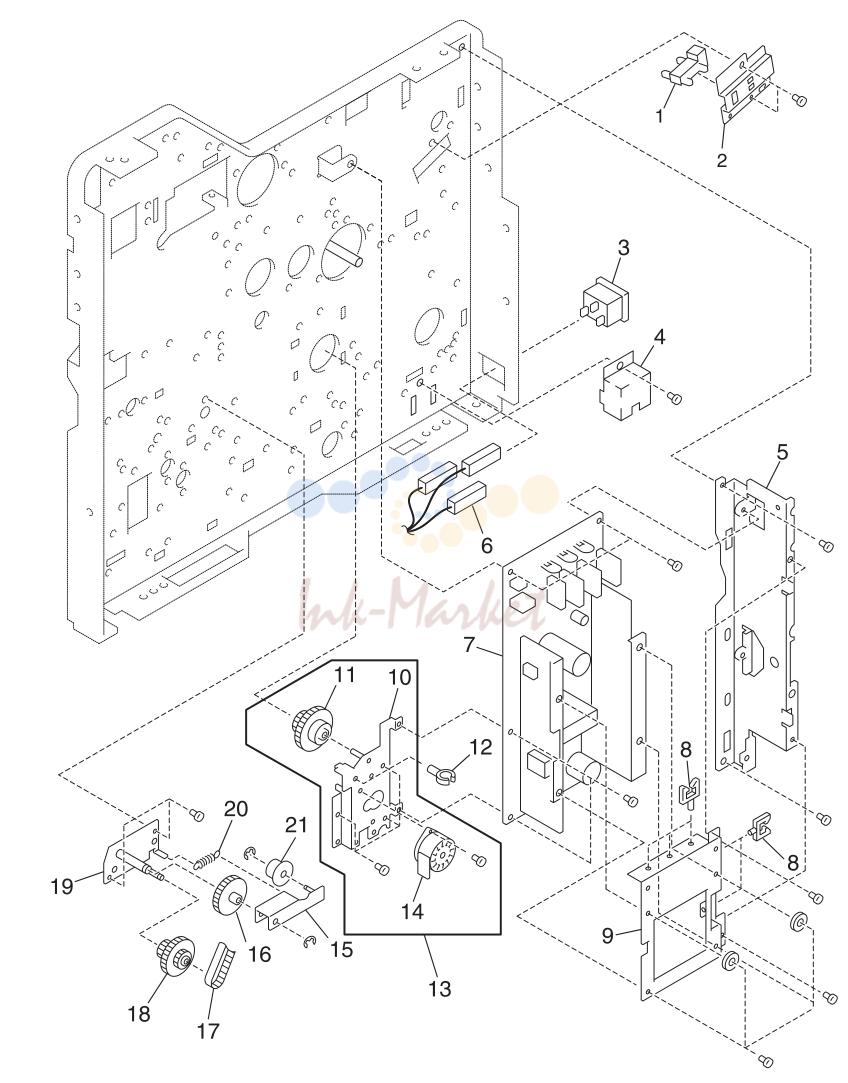

- Frames правый Side 3

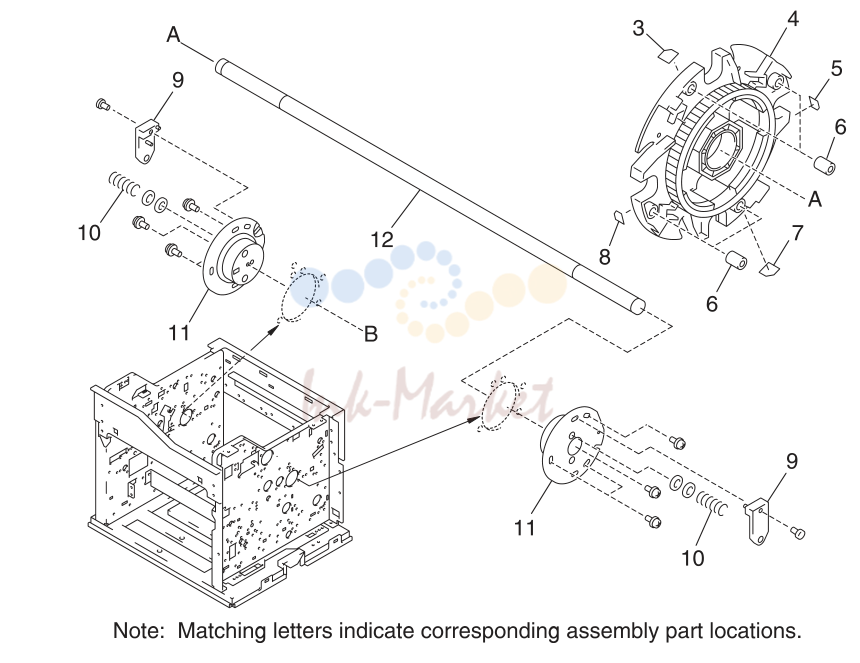

- Carriage Block

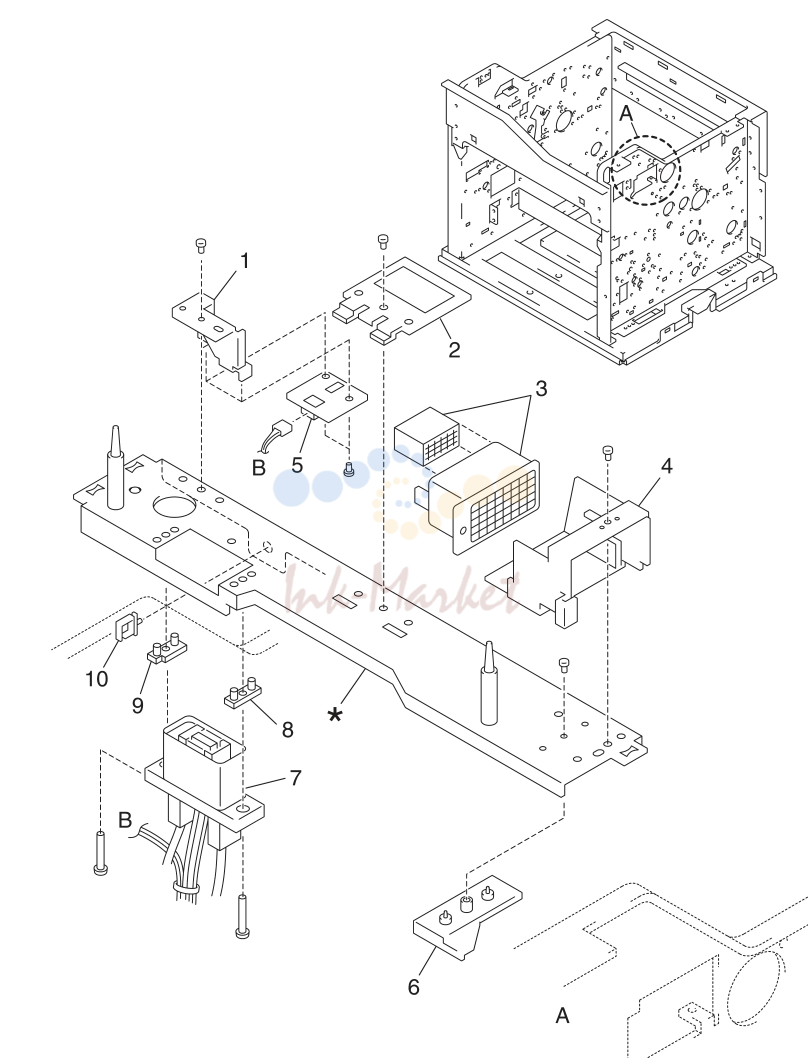

- Base рама

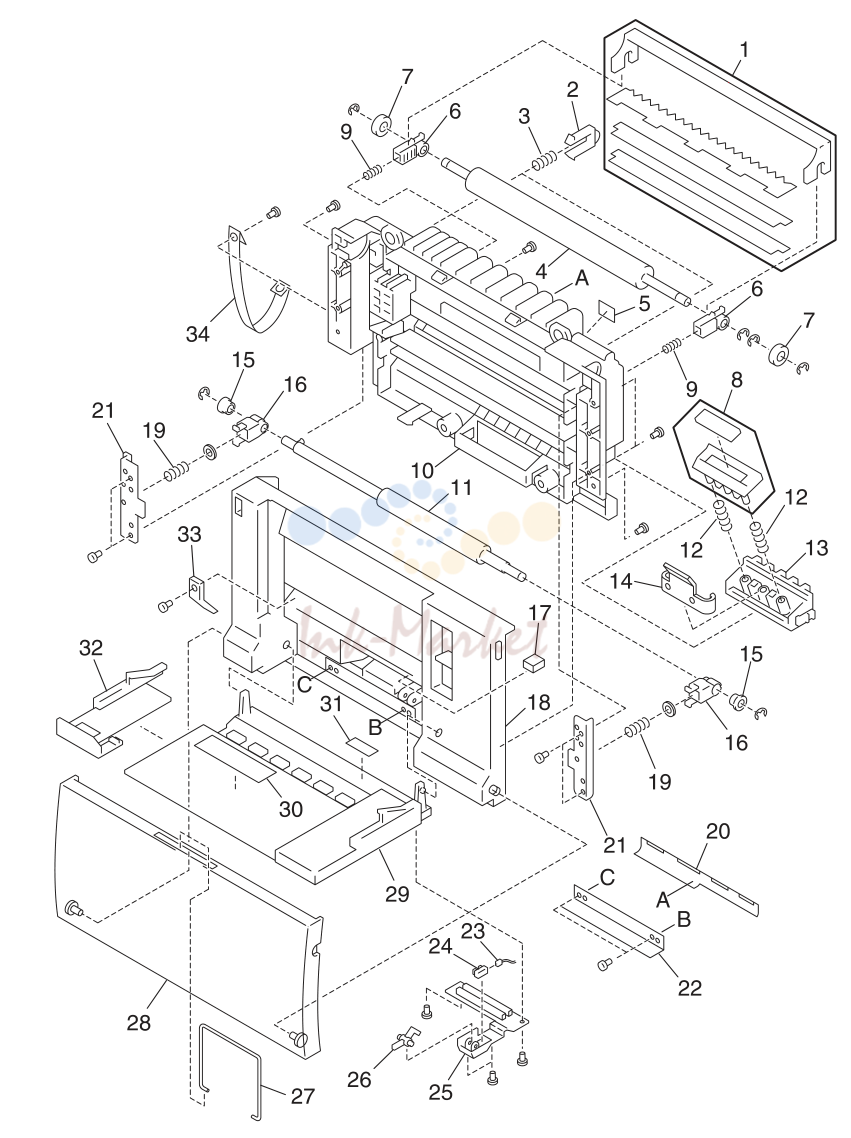

- передний крышка в сборе

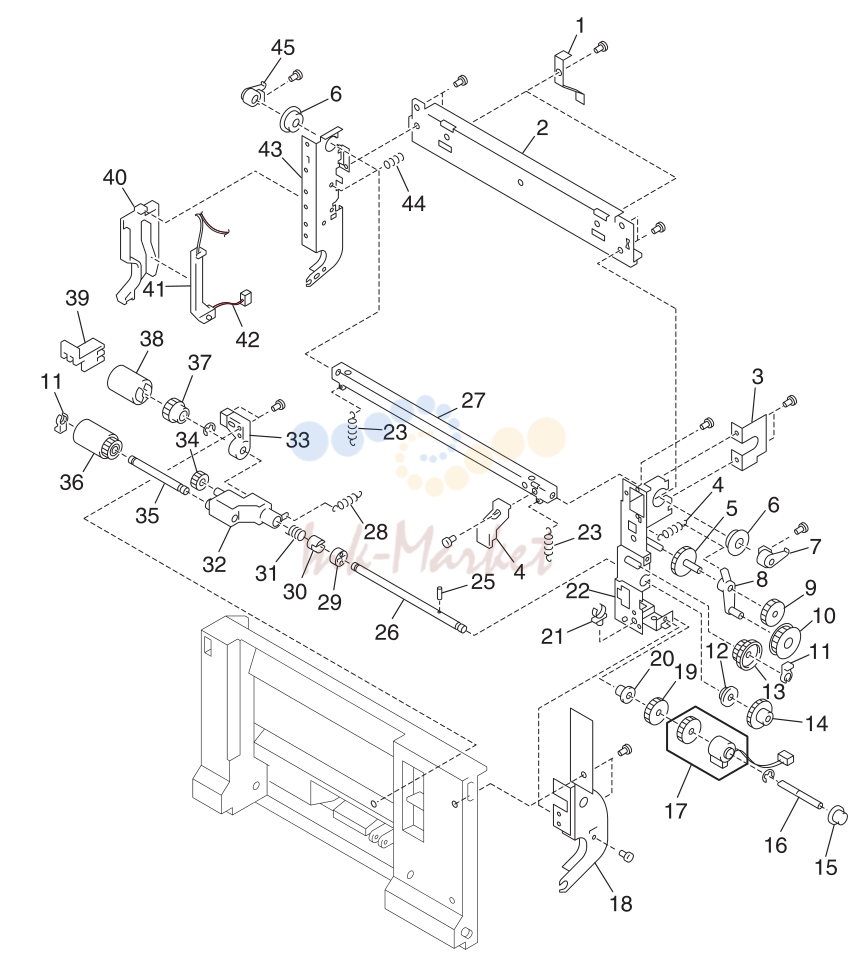

- передний крышка в сборе 2

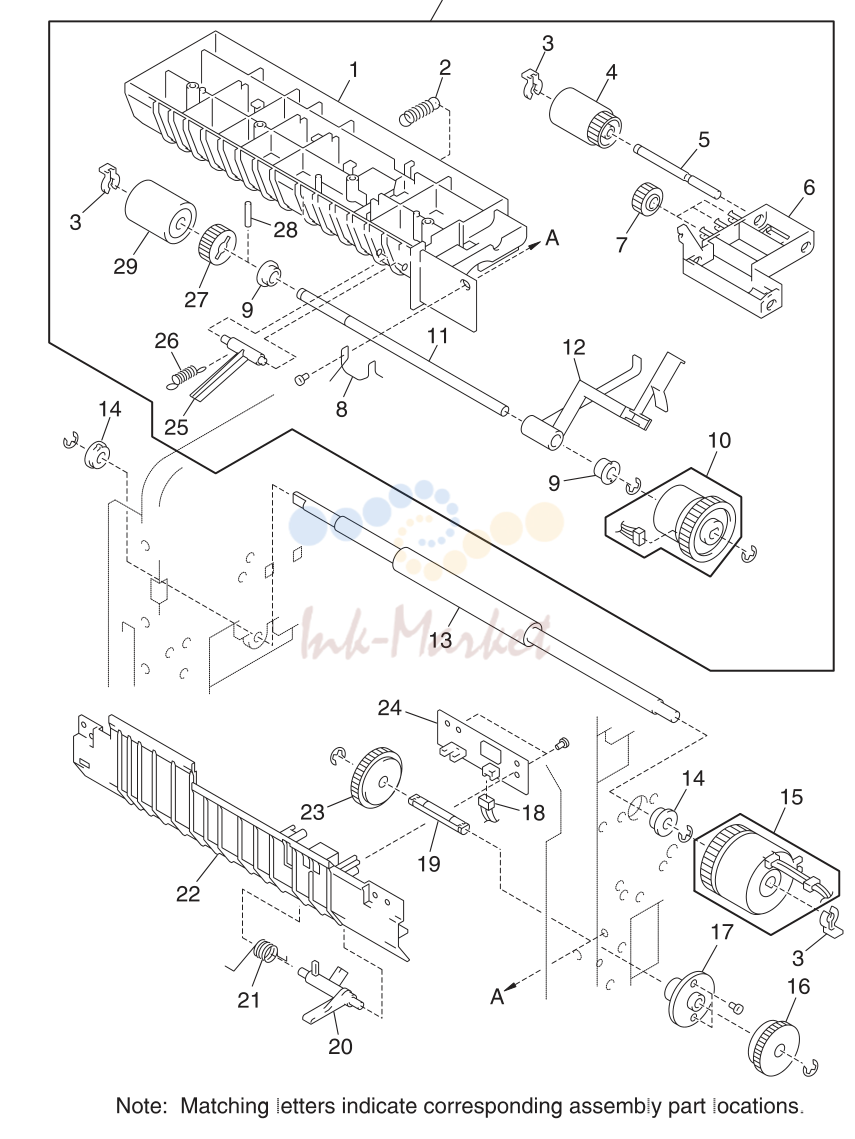

- подача Unit

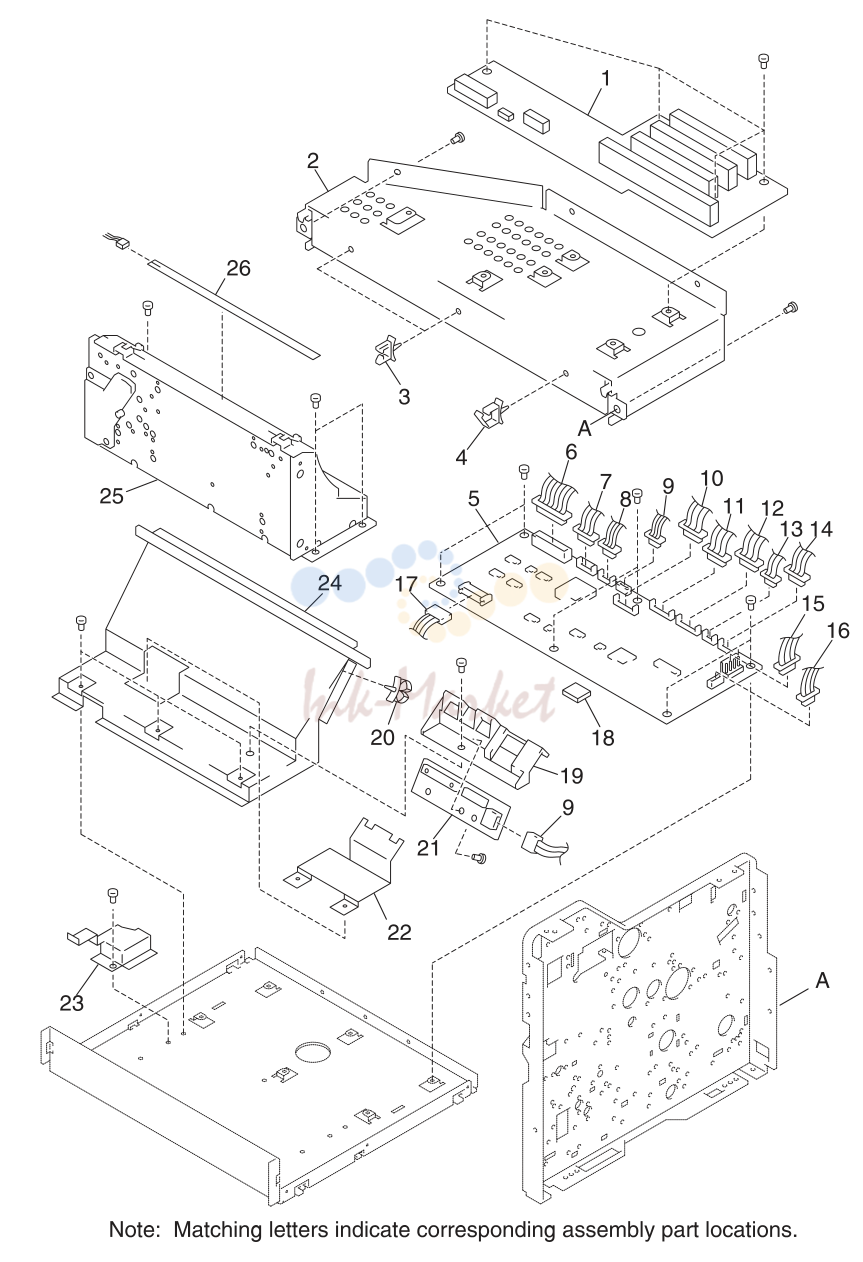

- Laser Scanner Unit

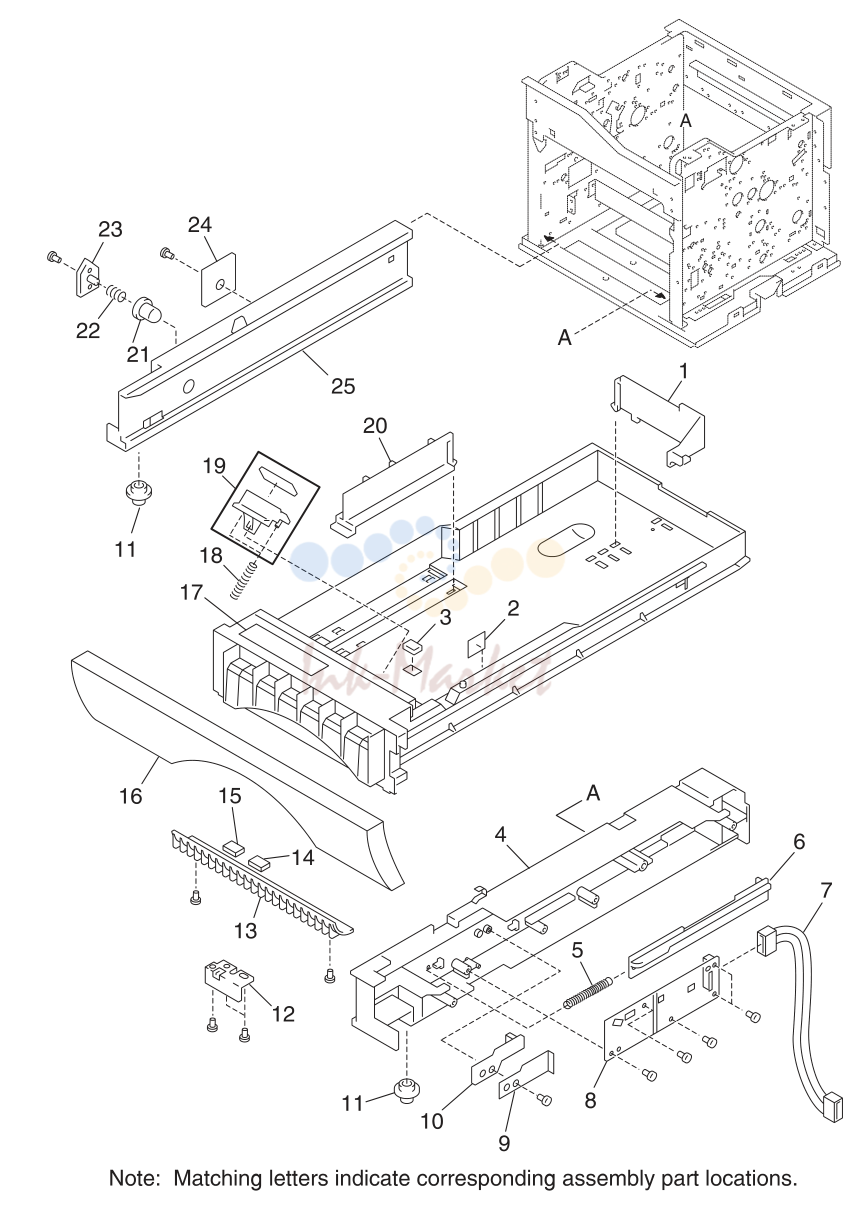

- Cassette
- верхний крышки
- крышки
- крышки / рама 250 лоток Option
- Middle Roll Unit 250 лоток Option
- 250/250 лоток Option нижний Unit
- дуплекс Unit Option 2
- Cassette верхний Section
- Cassette задний Section 1
- Cassette задний Section 2
- дуплекс Option нижний Section 1
- дуплекс Option нижний Section 2
- дуплекс Option нижний Section 3
- Cassette нижний Section 4
- дуплекс Option нижний Section 5
- Miscellaneous

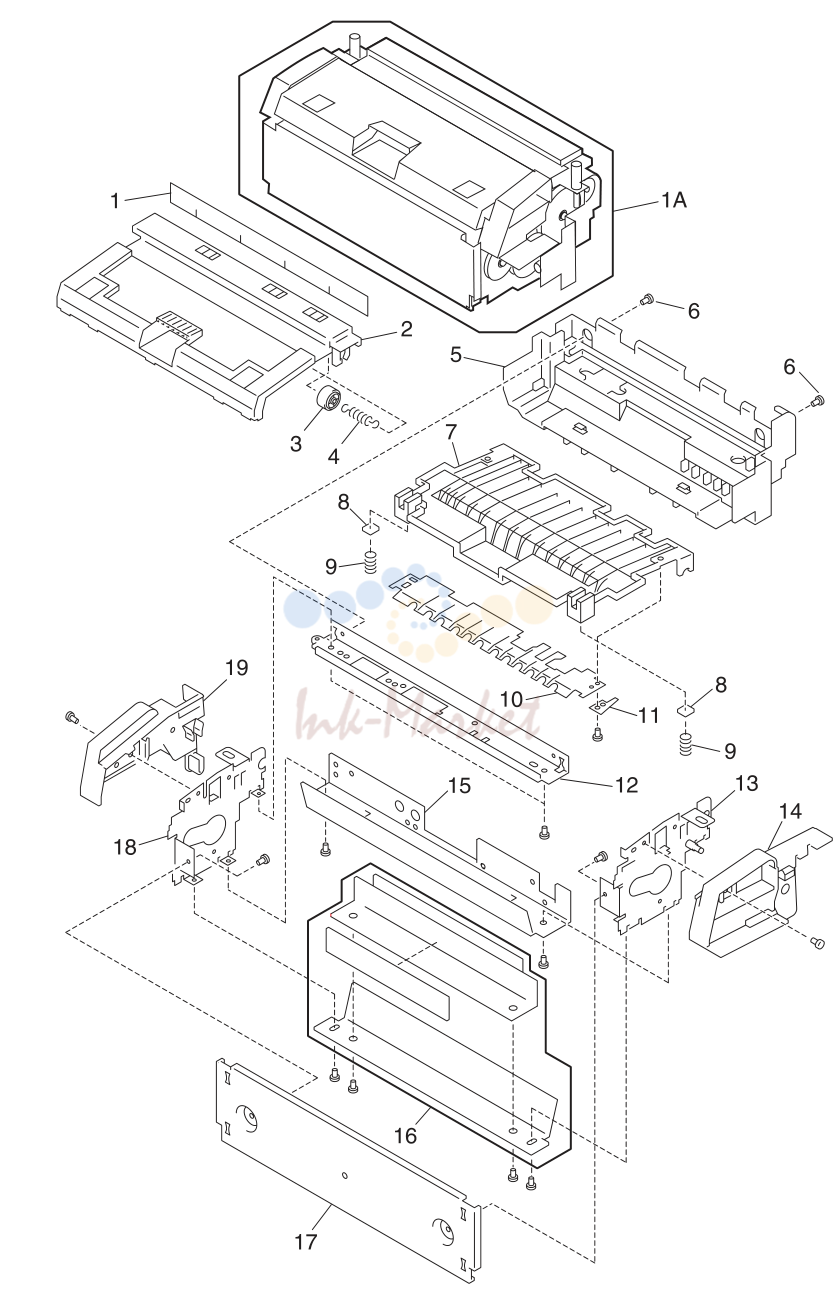

печь
| № | Артикул | Наименование |
|---|---|---|
| 12G1698 запросить цену → | печь ASM, 110v W/Lamp | |
| 12G1699 запросить цену → | печь ASM, 220v W/Lamp | |
| 1 | 12G1014 запросить цену → | Brush, Discharge |
| 2 | 12G1100 запросить цену → | крышка 1, Heat-insulating |
| 3 | 12G1380 запросить цену → | ролик 2 |
| 4 | 12G1339 запросить цену → | пружина, Pinch ролик |
| 5 | 12G1101 запросить цену → | крышка, Paper Exit |
| 6 | 12G1024 запросить цену → | Screw, Shoulder |
| 7 | 12G1102 запросить цену → | крышка 2, Heat-insulating |
| 8 | 12G1156 запросить цену → | Spacer, печь |
| 9 | 12G1309 запросить цену → | пружина, Heat-insulating крышка |
| 10 | 12G1129 запросить цену → | направляющая, верхний Paper Exit |
| 11 | 12G1222 запросить цену → | направляющая, Ground Leaf пружина |
| 12 | 12G1070 запросить цену → | Plate, шлейф направляющая/Exit датчик Mounting |
| 13 | 12G1662 запросить цену → | Plate Asm., печь, правый Side |
| 14 | 12G1530 запросить цену → | Handle, правый |
| 15 | 12G1128 запросить цену → | направляющая, верхний передний |
| 16 | 12G1167 запросить цену → | Blade Asm., Oil |
| 17 | 12G1055 запросить цену → | Plate, Bottom |
| 18 | 12G1661 запросить цену → | Plate Asm., печь, левый Side |
| 19 | 12G1529 запросить цену → | Handle, левый Parts Catalog |

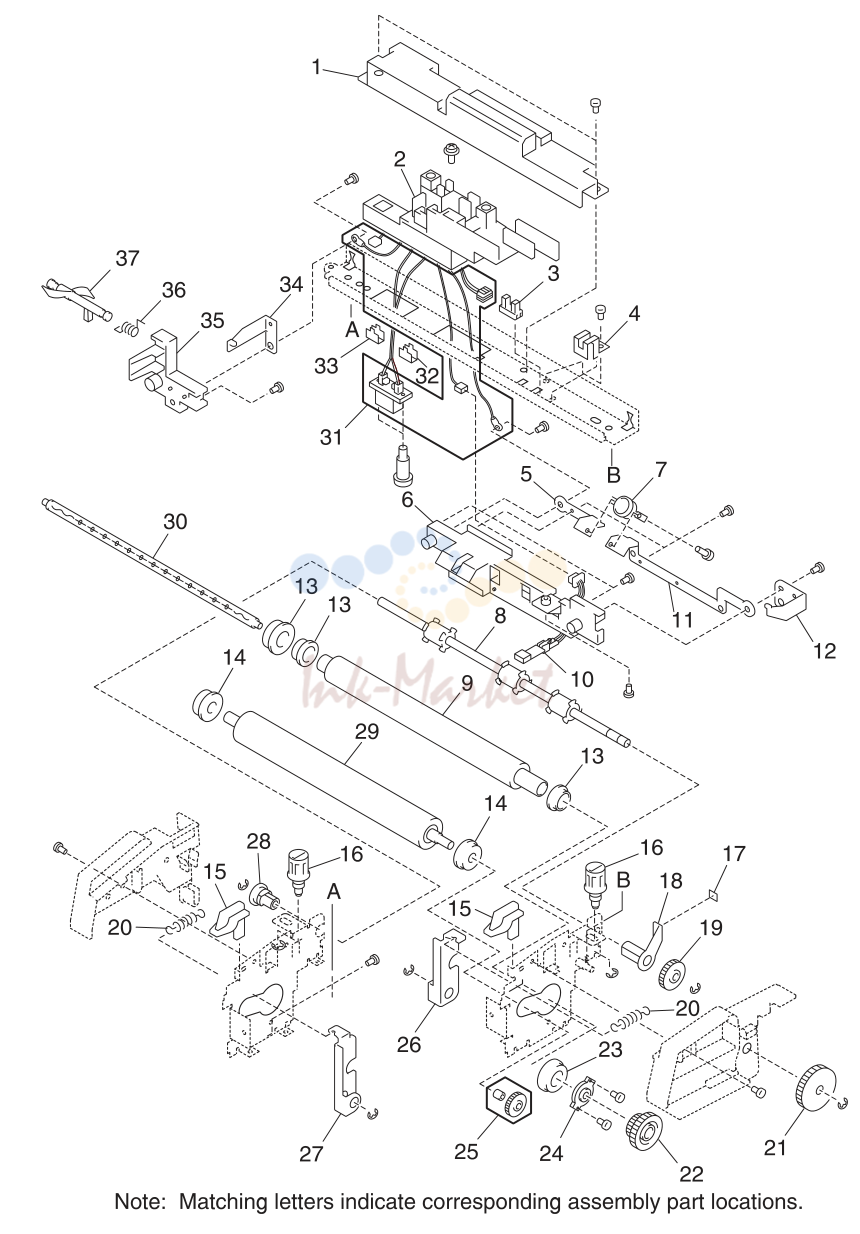

печь
| № | Артикул | Наименование |
|---|---|---|
| 12G1010 запросить цену → | крышка, шлейф | |
| 2 | 12G1131 запросить цену → | направляющая, шлейф |
| 3 | 12G1664 запросить цену → | датчик, Paper Exit |
| 4 | 12G1115 запросить цену → | Plate, Shield |
| 5 | 12G1203 запросить цену → | Terminal, Thermostat 2 |
| 6 | 12G1172 запросить цену → | кронштейн, Thermistor |
| 7 | 12G1020 запросить цену → | Thermostat |
| 8 | 12G1389 запросить цену → | ролик, Paper Exit |
| 9 | 12G1387 запросить цену → | Roll, Hot |
| 10 | 12G1009 запросить цену → | Thermistor |
| 11 | 12G1202 запросить цену → | Terminal, Thermostat 1 |
| 12 | 12G1013 запросить цену → | Terminal, печь Lamp, правый |
| 13 | 12G1479 запросить цену → | Bushing, Heat-insulation |
| 14 | 12G1489 запросить цену → | Bearing, Pressure ролик |
| 15 | 12G1155 запросить цену → | Spacer, Pressure Release |
| 16 | 12G1027 запросить цену → | Screw, Shoulder |
| 17 | 12G1046 запросить цену → | Sheet |
| 18 | 12G1494 запросить цену → | Bushing, Paper Exit ролик |
| 19 | 12G1466 запросить цену → | шестерня, Paper Exit ролик |
| 20 | 12G1308 запросить цену → | пружина, Pressure |
| 21 | 12G1430 запросить цену → | шестерня, Paper Exit, Idle |
| 22 | 12G1420 запросить цену → | шестерня, Hot Roll |
| 23 | 12G1484 запросить цену → | Bearing, Hot Roll |
| 24 | 12G1082 запросить цену → | Plate, Bearing Pressure |
| 25 | 12G1431 запросить цену → | шестерня, Pressure ролик |
| 26 | 12G1068 запросить цену → | Plate, Pressure, правый |
| 27 | 12G1069 запросить цену → | Plate, Pressure, левый |
| 28 | 12G1490 запросить цену → | Bushing, Paper Exit ролик, левый |
| 30 | 12G1684 запросить цену → | Lamp, печь 115V |
| 30 | 12G1685 запросить цену → | Lamp, печь 220V |
| 29 | 12G1388 запросить цену → | ролик, Pressure |
| 31 | 12G1591 запросить цену → | шлейф Asm., HTU Parts Catalog |
| 32 | 12G1347 запросить цену → | Spacer, Connector, правый |
| 33 | 12G1381 запросить цену → | Spacer, Connector, левый |
| 34 | 12G1012 запросить цену → | Terminal, печь Lamp, левый |
| 35 | 12G1173 запросить цену → | кронштейн, Lead/печь Lamp, левый |
| 36 | 12G1363 запросить цену → | пружина, Paper Exit датчик |
| 37 | 12G1280 запросить цену → | Flag, Paper Exit датчик Parts Catalog |

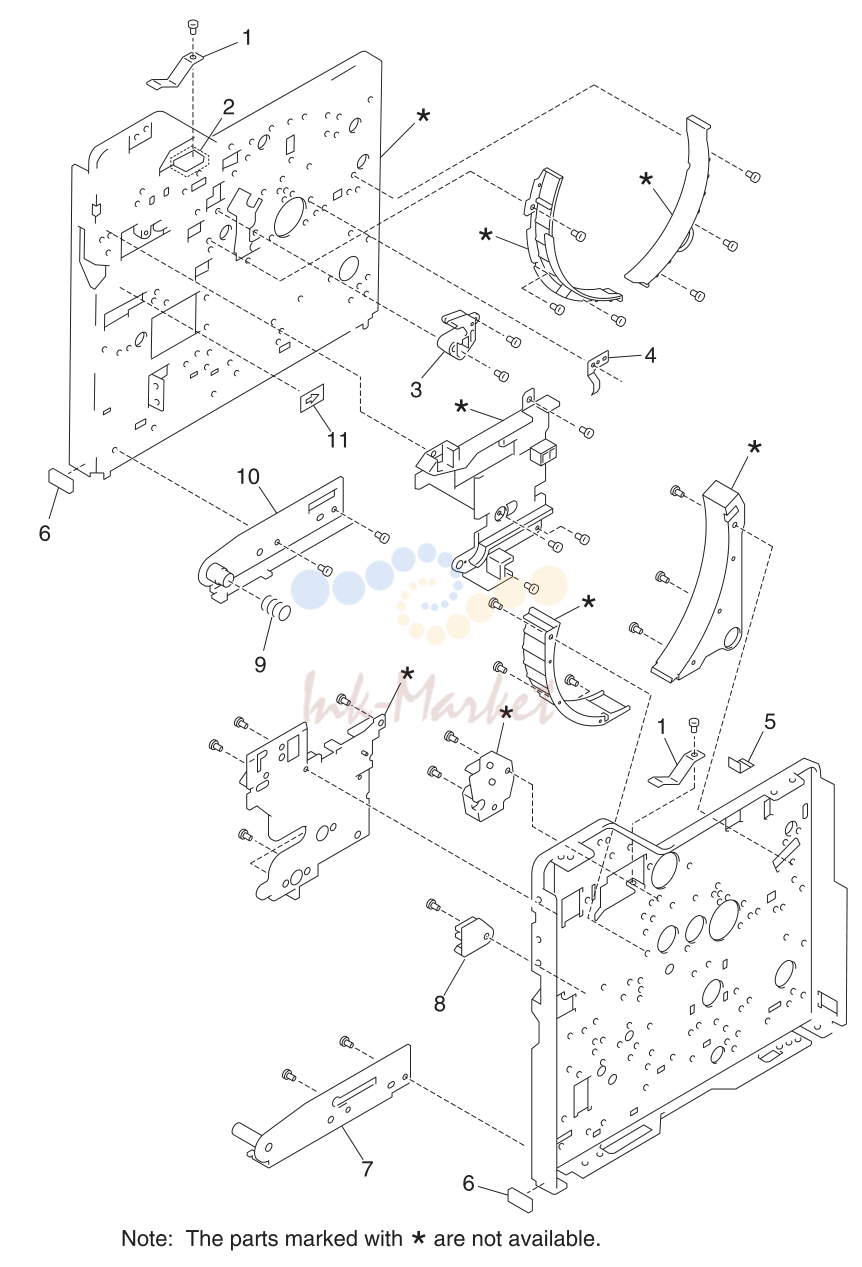

перенос
| № | Артикул | Наименование |
|---|---|---|
| 12G1345 запросить цену → | пружина, перенос Unit | |
| 2 | 12G1182 запросить цену → | кронштейн, пружина |
| 3 | 12G1074 запросить цену → | Holder, Middle перенос, верхний Rt. |
| 4 | 12G1344 запросить цену → | пружина, Center Pipe Ground |
| 5 | 12G1018 запросить цену → | Sheet, Discharge, правый |
| 6 | 12G1052 запросить цену → | Packing B |
| 7 | 12G1616 запросить цену → | Plate Asm., Fulcrum, правый |
| 8 | 12G1073 запросить цену → | Holder, Middle перенос, нижний Rt. |
| 9 | 12G1342 запросить цену → | пружина, Ground |
| 10 | 12G1617 запросить цену → | Plate Asm., Fulcrum, левый |
| 11 | 12G1665 запросить цену → | Label, Insert Direction Parts Catalog |

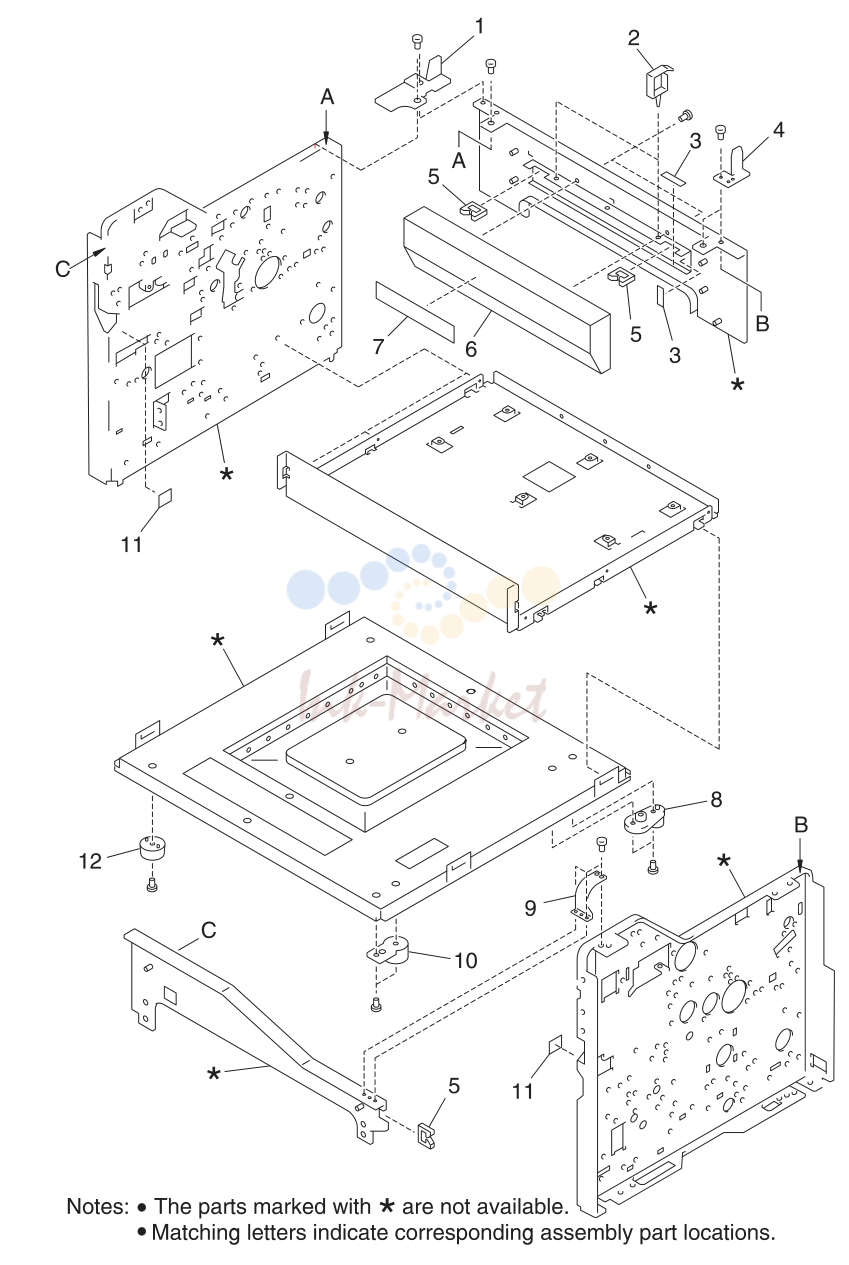

Frames
| № | Артикул | Наименование |
|---|---|---|
| 12G1085 запросить цену → | Support, ADU, задний левый | |
| 2 | 12G1676 запросить цену → | Clamp, шлейф |
| 3 | 12G1047 запросить цену → | Sheet, Edge |
| 4 | 12G1075 запросить цену → | Support, ADU, задний |
| 5 | 12G1006 запросить цену → | Clip, Edge |
| 6 | 12G1105 запросить цену → | крышка, шлейф 4 |
| 7 | 12G1552 запросить цену → | Label, Caution Laser |
| 8 | 12G1372 запросить цену → | Collar, направляющая, 2 |
| 9 | 12G1230 запросить цену → | Support, #1, правый |
| 10 | 12G1371 запросить цену → | Collar, направляющая, 1 |
| 11 | 12G1558 запросить цену → | Label, Insertion |
| 12 | 12G1532 запросить цену → | Foot, Machine Parts Catalog |

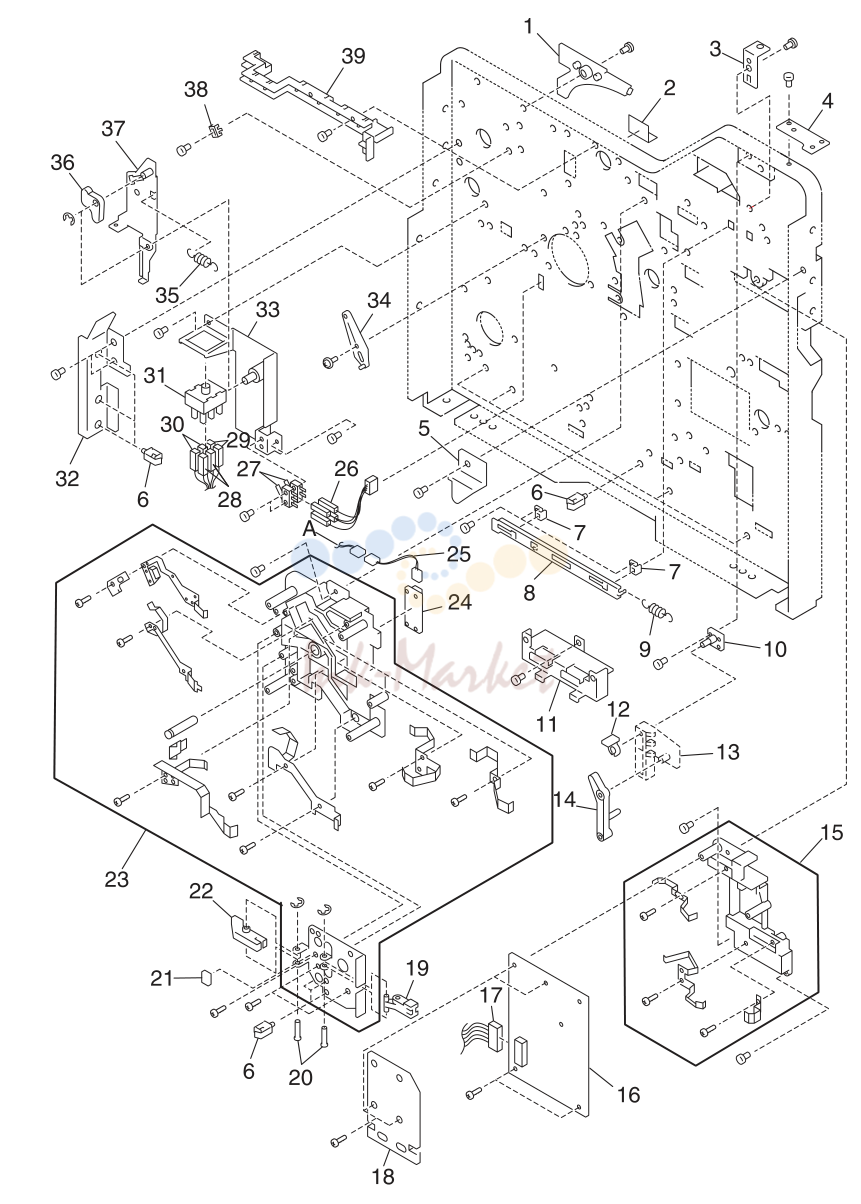

Frames левый Side
| № | Артикул | Наименование |
|---|---|---|
| 12G1516 запросить цену → | крышка, Inner, L | |
| 2 | 12G1016 запросить цену → | Sheet, Discharge, L1 |
| 3 | 12G1181 запросить цену → | кронштейн, печь Fixing, правый |
| 4 | 12G1231 запросить цену → | Plate, Support 2, левый |
| 5 | 12G1122 запросить цену → | Stop, Latch, левый |
| 6 | 12G1676 запросить цену → | Clamp, шлейф, LWS |
| 7 | 12G1132 запросить цену → | направляющая, Door Actuator, 1 |
| 8 | 12G1285 запросить цену → | Actuator, Door, 3 |
| 9 | 12G1313 запросить цену → | пружина, Door Actuator |
| 10 | 12G1634 запросить цену → | Plate Asm., Door Switch Pin |
| 11 | 12G1179 запросить цену → | кронштейн, HVPS Mounting |
| 12 | 12G1036 запросить цену → | Ring, Touch |
| 13 | 12G1288 запросить цену → | Actuator, Door, 4 |
| 14 | 12G1287 запросить цену → | Actuator, Door, 5 |
| 15 | 12G1011 запросить цену → | Block Asm., Grid, 2 |
| 16 | 12G1572 запросить цену → | Board Asm., HVPS |
| 16 | 12G1575 запросить цену → | Board Asm., HVPS |
| 17 | 12G1585 запросить цену → | шлейф, HVPS - Engine Board |
| 18 | 12G1051 запросить цену → | Shield, Mylar, HVPS |
| 19 | 12G1269 запросить цену → | Arm, 1 |
| 20 | 12G1251 запросить цену → | Shaft |
| 21 | 12G1048 запросить цену → | Bumper, A |
| 22 | 12G1270 запросить цену → | Arm, 2 |
| 23 | 12G1635 запросить цену → | Block Asm., Grid, 1 |
| 24 | 12G1566 запросить цену → | Board Asm., Waste Toner датчик |
| 25 | 12G1615 запросить цену → | шлейф, TFS |
| 26 | 12G1577 запросить цену → | шлейф, LINT |
| 27 | 12G1001 запросить цену → | Switch, Micro |
| 28 | 12G1598 запросить цену → | шлейф, HT-LVPS to Interlock Sw S2 |
| 29 | 12G1589 запросить цену → | шлейф, VH-LVPS to Interlock Sw S2 |
| 30 | 12G1576 запросить цену → | шлейф, HTT Fu Lamps - Interlock S2 |
| 31 | 12G1007 запросить цену → | Switch, Door |
| 32 | 12G1107 запросить цену → | крышка, Harness, 5 Parts Catalog |
| 12G1637 запросить цену → | кронштейн, Door, Switch | |
| 34 | 12G1201 запросить цену → | Plate, Lens Adjustubg, A |
| 35 | 12G1314 запросить цену → | пружина, Door Actuator, 2 |
| 36 | 12G1286 запросить цену → | Actuator, Switch |
| 37 | 12G1633 запросить цену → | Actuator Asm., Door Switch, 1 |
| 38 | 12G1133 запросить цену → | направляющая, Door Actuator, 2 |
| 39 | 12G1104 запросить цену → | крышка, шлейф, 3 Parts Catalog |

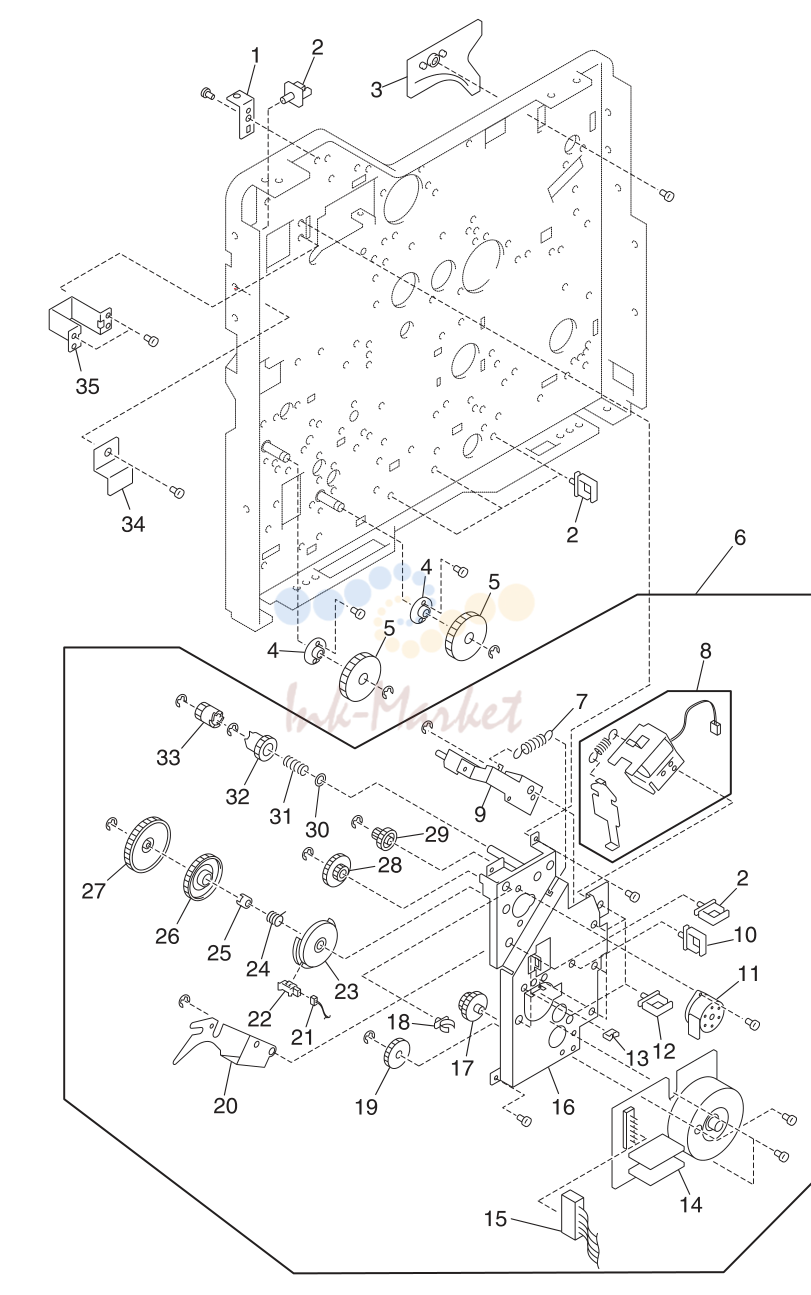

Frames правый Side
| № | Артикул | Наименование |
|---|---|---|
| 12G1181 запросить цену → | кронштейн, печь Fixing, правый | |
| 2 | 12G1676 запросить цену → | Clamp, шлейф, LWS |
| 3 | 12G1515 запросить цену → | крышка, Inner, правый |
| 4 | 12G1491 запросить цену → | Bushing, Paper подача |
| 5 | 12G1422 запросить цену → | шестерня, 4 |
| 6 | 12G1348 запросить цену → | Block Asm., печь привод |
| 7 | 12G1322 запросить цену → | пружина, Lever |
| 8 | 12G1019 запросить цену → | Solenoid |
| 9 | 12G1629 запросить цену → | Lever, Asm., C2 |
| 10 | 12G1679 запросить цену → | Clamp, шлейф, LWS |
| 11 | 12G1626 запросить цену → | мотор Asm., печь привод |
| 12 | 12G1678 запросить цену → | Clamp, шлейф, LWS |
| 13 | 12G1006 запросить цену → | Clip, Edge |
| 14 | 12G1004 запросить цену → | мотор Asm., Developer привод |
| 15 | 12G1586 запросить цену → | шлейф, MK1 |
| 16 | 12G1627 запросить цену → | Stay Asm., мотор Mounting, C |
| 17 | 12G1443 запросить цену → | шестерня, Paper подача Decrease, 1 |
| 18 | 12G1669 запросить цену → | Clamp |
| 19 | 12G1417 запросить цену → | шестерня, печь Idle |
| 20 | 12G1628 запросить цену → | Lever Asm., C1 |
| 21 | 12G1584 запросить цену → | шлейф, Cam датчик |
| 22 | 12G1664 запросить цену → | датчик, Cam |
| 23 | 12G1262 запросить цену → | Cam, Clutch |
| 24 | 12G1672 запросить цену → | пружина, Clutch |
| 25 | 12G1374 запросить цену → | Boss, Clutch |
| 26 | 12G1475 запросить цену → | шестерня, Clutch Inner |
| 27 | 12G1439 запросить цену → | шестерня, C5, Outer Clutch |
| 28 | 12G1438 запросить цену → | шестерня, C4 |
| 29 | 12G1440 запросить цену → | шестерня, C2 |
| 30 | 12G1083 запросить цену → | Plate, пружина |
| 31 | 12G1321 запросить цену → | пружина, Clutch |
| 32 | 12G1437 запросить цену → | шестерня, C3-1 |
| 33 | 12G1451 запросить цену → | шестерня, C3-2 Parts Catalog |
| 12G1123 запросить цену → | Stop, Latch, правый | |
| 35 | 12G1072 запросить цену → | Support Parts Catalog |

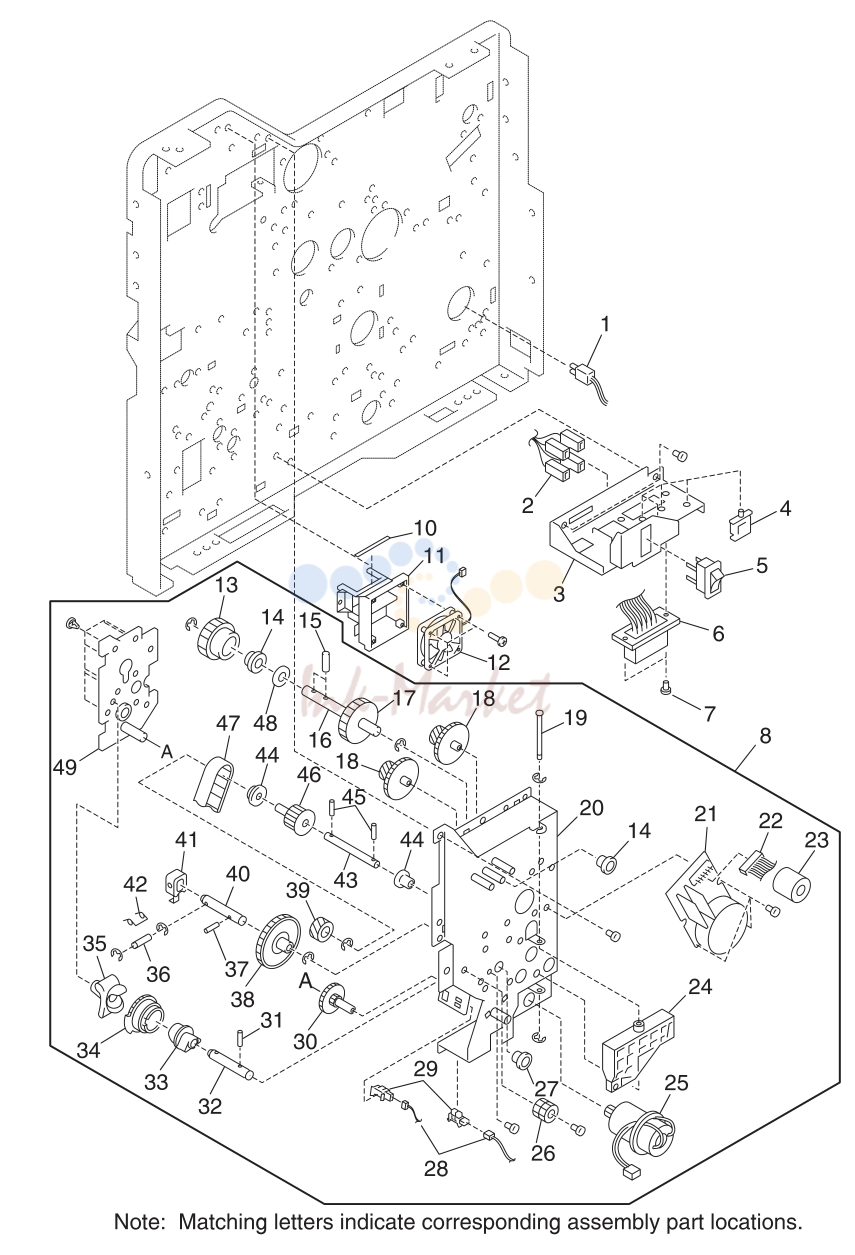

Frames правый Side 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1595 запросить цену → | шлейф, SVL |
| 2 | 12G1588 запросить цену → | шлейф, AC, On/Off Switch |
| 3 | 12G1176 запросить цену → | кронштейн, Door Lock Connector Mounting |
| 4 | 12G1676 запросить цену → | Clamp, шлейф |
| 5 | 12G1682 запросить цену → | Switch, Main Power On/Off |
| 6 | 12G1587 запросить цену → | шлейф, Operator Panel |
| 7 | 12G1025 запросить цену → | Screw, Shoulder |
| 8 | 12G1225 запросить цену → | Block Asm., OPC/Coupling привод |
| 10 | 12G1049 запросить цену → | Seal, 2 |
| 11 | 12G1178 запросить цену → | кронштейн, вентилятор Mounting |
| 12 | 12G1008 запросить цену → | вентилятор, Main |
| 13 | 12G1434 запросить цену → | шестерня, A10 |
| 14 | 12G1481 запросить цену → | Bearing, TFR ремень Connecting Shaft |
| 15 | 12G1692 запросить цену → | Pin, Dowel, TFR ремень Connecting Shaft |
| 16 | 12G1246 запросить цену → | Shaft, перенос ремень Connecting |
| 17 | 12G1467 запросить цену → | шестерня, A71 |
| 18 | 12G1432 запросить цену → | шестерня, A6 |
| 19 | 12G1248 запросить цену → | Shaft, Coupling Arm |
| 20 | 12G1618 запросить цену → | Stay Asm., мотор Mounting, A |
| 21 | 12G1003 запросить цену → | мотор Asm., OPC привод |
| 22 | 12G1586 запросить цену → | шлейф, OPC привод мотор, MK 1 |
| 23 | 12G1005 запросить цену → | Core, Ferrite |
| 24 | 12G1268 запросить цену → | Arm, Coupling, 1 |
| 25 | 12G1620 запросить цену → | мотор Asm., Coupling привод |
| 26 | 12G1237 запросить цену → | Knob, Coupling Arm 1, Release |
| 27 | 12G1493 запросить цену → | Bushing, Coupling, 1 |
| 28 | 12G1584 запросить цену → | шлейф, датчик |
| 29 | 12G1664 запросить цену → | датчик, Coupling On and Coupling Off |
| 30 | 12G1435 запросить цену → | шестерня, Idler |
| 31 | 12G1035 запросить цену → | Pin, Dowel, Carriage Positioning |
| 32 | 12G1032 запросить цену → | Pin, Carriage Positioning Parts Catalog |
| 33 | 12G1375 запросить цену → | Sleeve, Coupling Cam |
| 34 | 12G1261 запросить цену → | Cam, Coupling |
| 35 | 12G1263 запросить цену → | Cam, 2 |
| 36 | 12G1256 запросить цену → | Shaft, Coupling |
| 38 | 12G1433 запросить цену → | шестерня, A7 |
| 39 | 12G1445 запросить цену → | шестерня, B16 |
| 40 | 12G1247 запросить цену → | Shaft, Coupling |
| 41 | 12G1050 запросить цену → | Coupling, Coupling Shaft |
| 42 | 12G1310 запросить цену → | пружина, Coupling |
| 43 | 12G1253 запросить цену → | Shaft, Developer Transmission |
| 44 | 12G1476 запросить цену → | Bearing, Developer Sleeve |
| 45 | 12G1690 запросить цену → | Pin, Dowel, Dev Transmission Shaft |
| 46 | 12G1408 запросить цену → | Sleeve, Developer |
| 47 | 12G1469 запросить цену → | ремень, Timing |
| 48 | 12G1498 запросить цену → | Slider, Poly, TFR ремень Connecting Shaft |
| 49 | 12G1619 запросить цену → | кронштейн Asm., привод Parts Catalog |
Frames правый Side 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1664 запросить цену → | датчик, Carriage Home Position |
| 2 | 12G1067 запросить цену → | Holder, Carriage Home Position датчик |
| 3 | 12G1673 запросить цену → | Socket, AC Power вход |
| 4 | 12G1180 запросить цену → | кронштейн, LVPS Mounting |
| 5 | 12G1174 запросить цену → | кронштейн, LVPS Mounting |
| 6 | 12G1588 запросить цену → | шлейф, AC Power вход |
| 7 | 12G1570 запросить цену → | LVPS, 115V |
| 7 | 12G1571 запросить цену → | LVPS, 220V |
| 8 | 12G1676 запросить цену → | Clamp, шлейф |
| 9 | 12G1232 запросить цену → | Support, LVPS |
| 10 | 12G1624 запросить цену → | Plate Asm., мотор Mounting |
| 11 | 12G1436 запросить цену → | шестерня, Idler |
| 12 | 12G1669 запросить цену → | Clamp, шлейф |
| 13 | 12G1130 запросить цену → | Block Asm., Carriage Unit |
| 14 | 12G1623 запросить цену → | мотор Asm., Carriage Unit |
| 14 | 12G1625 запросить цену → | мотор Asm., печь привод |
| 15 | 12G1621 запросить цену → | Base Asm., Idler Pulley |
| 16 | 12G1444 запросить цену → | шестерня, B28 |
| 17 | 12G1469 запросить цену → | ремень, Timing |
| 18 | 12G1442 запросить цену → | шестерня, Developer Decrease |
| 19 | 12G1622 запросить цену → | Shaft Asm., Paper подача шестерня |
| 20 | 12G1312 запросить цену → | пружина, Tension Pulley |
| 21 | 12G1407 запросить цену → | Pulley, Idler, #1 Parts Catalog |
Carriage Block
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1043 запросить цену → | Pipe, Center |
| 2 | 12G1040 запросить цену → | Lens Asm. |
| 3 | 12G1556 запросить цену → | Seal, Color, Cyan |
| 4 | 12G1066 запросить цену → | Plate, Carriage Side, правый |
| 5 | 12G1553 запросить цену → | Seal, Color, Black |
| 6 | 12G1495 запросить цену → | Bushing, Carriage |
| 7 | 12G1554 запросить цену → | Seal, Color, Yellow |
| 8 | 12G1555 запросить цену → | Seal, Color, Magenta |
| 9 | 12G1492 запросить цену → | Bushing, Coupling Transmission |
| 10 | 12G1311 запросить цену → | пружина, Bushing |
| 11 | 12G1162 запросить цену → | Block, Carriage Center |
| 12 | 12G1249 запросить цену → | Shaft, Coupling Transmission |
| 13 | 12G1099 запросить цену → | крышка, Carriage Pressure |
| 14 | 12G1031 запросить цену → | Pin, Carriage Pressure |
| 15 | 12G1307 запросить цену → | пружина, Carriage Pressure |
| 16 | 12G1547 запросить цену → | Seal, Color, Magenta |
| 17 | 12G1543 запросить цену → | Tape, Carriage Protection |
| 18 | 12G1546 запросить цену → | Seal, Color, Cyan |
| 19 | 12G1548 запросить цену → | Seal, Color, Yellow |
| 20 | 12G1065 запросить цену → | Plate, Carriage Side, левый |
| 21 | 12G1545 запросить цену → | Seal, Color, Black |
| 22 | 12G1488 запросить цену → | Bushing, Carriage, левый Parts Catalog |
Base рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1175 запросить цену → | кронштейн, датчик Mounting |
| 2 | 12G1076 запросить цену → | Plate, ADU Support, F |
| 3 | 12G1638 запросить цену → | Case, Ozone Filter |
| 4 | 12G1077 запросить цену → | Holder, Ozone Filter |
| 5 | 12G1563 запросить цену → | датчик, ремень Home Position, PCB |
| 6 | 12G1084 запросить цену → | Holder, Ozone Filter, 2 |
| 7 | 12G1593 запросить цену → | шлейф, HTT |
| 8 | 12G1028 запросить цену → | Spacer, Connector, 1 |
| 9 | 12G1346 запросить цену → | Spacer, Connector, 2 |
| 10 | 12G1676 запросить цену → | Clamp, шлейф |
| 12G1636 запросить цену → | Stay, ремень датчик Parts Catalog |
передний крышка в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1631 запросить цену → | Needle Asm., Discharge |
| 2 | 12G1054 запросить цену → | Block, Mid перенос Unit Pressure |
| 3 | 12G1340 запросить цену → | пружина, Pressure |
| 4 | 12G1382 запросить цену → | Roll, перенос |
| 5 | 12G1041 запросить цену → | Plate, OHP Detecting Reflection |
| 6 | 12G1485 запросить цену → | Bushing, перенос Roll |
| 7 | 12G1384 запросить цену → | ролик, перенос Roll |
| 8 | 12G1639 запросить цену → | Pad Asm., DFP |
| 9 | 12G1299 запросить цену → | пружина, перенос Pressure |
| 10 | 12G1096 запросить цену → | крышка, задний |
| 11 | 12G1383 запросить цену → | Roll, Registration |
| 12 | 12G1302 запросить цену → | пружина, DFP Pressure |
| 13 | 12G1118 запросить цену → | направляющая, Pad Holder |
| 14 | 12G1358 запросить цену → | пружина, Anti-vibration |
| 15 | 12G1483 запросить цену → | Bushing, Registration Roll |
| 16 | 12G1060 запросить цену → | Holder, Resist Bushing |
| 17 | 12G1164 запросить цену → | Pad, передний крышка |
| 18 | 12G1500 запросить цену → | крышка, передний |
| 19 | 12G1301 запросить цену → | пружина, Resist Pressure |
| 20 | 12G1045 запросить цену → | Sheet, перенос направляющая |
| 21 | 12G1063 запросить цену → | Plate, Resist пружина Pressure |
| 22 | 12G1226 запросить цену → | Plate, Anti-vibration |
| 23 | 12G1581 запросить цену → | шлейф, HF |
| 24 | 12G1664 запросить цену → | датчик, Registration |
| 25 | 12G1116 запросить цену → | крышка, шлейф |
| 26 | 12G1296 запросить цену → | Flag, Registration датчик |
| 27 | 12G1531 запросить цену → | Support, Legal |
| 28 | 12G1536 запросить цену → | лоток, Bypass 2 |
| 29 | 12G1535 запросить цену → | лоток, Bypass, 1 |
| 30 | 12G1549 запросить цену → | Label, Paper Size |
| 31 | 12G1168 запросить цену → | Pad, лоток Friction |
| 32 | 12G1540 запросить цену → | направляющая, Paper |
| 33 | 12G1117 запросить цену → | крышка, шлейф, 2 Parts Catalog |
| 34 | 12G1157 запросить цену → | Strap, передний крышка Parts Catalog |
передний крышка в сборе 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1355 запросить цену → | пружина, Ground |
| 2 | 12G1062 запросить цену → | Plate, Discharge Needle |
| 3 | 12G1094 запросить цену → | Plate, Latch Support |
| 4 | 12G1303 запросить цену → | пружина, шестерня Pressure |
| 5 | 12G1424 запросить цену → | шестерня, Fulcrum |
| 6 | 12G1486 запросить цену → | Bushing, Latch |
| 7 | 12G1265 запросить цену → | Latch, правый |
| 8 | 12G1266 запросить цену → | Arm |
| 9 | 12G1423 запросить цену → | шестерня, привод |
| 10 | 12G1425 запросить цену → | шестерня |
| 11 | 12G1036 запросить цену → | Clip, Shaft Locking |
| 12 | 12G1482 запросить цену → | Bushing, Bypass ролик Shaft |
| 13 | 12G1428 запросить цену → | шестерня, Paper подача Idler |
| 14 | 12G1427 запросить цену → | шестерня, Paper подача Shaft |
| 15 | 12G1497 запросить цену → | Bushing, Clutch Shaft, Outer |
| 16 | 12G1243 запросить цену → | Shaft, Clutch |
| 17 | 12G1674 запросить цену → | Clutch, Magnet |
| 18 | 12G1267 запросить цену → | Arm, Fulcrum, правый |
| 19 | 12G1426 запросить цену → | шестерня, Paper подача привод |
| 20 | 12G1477 запросить цену → | Bushing, Clutch Shaft, Inner |
| 21 | 12G1669 запросить цену → | Clamp, шлейф |
| 22 | 12G1630 запросить цену → | Plate, Paper подача Side, правый |
| 23 | 12G1300 запросить цену → | пружина, Return |
| 24 | 12G1276 запросить цену → | Lever, Latch |
| 25 | 12G1689 запросить цену → | Pin, Dowel, Bypass ролик Shaft |
| 26 | 12G1241 запросить цену → | Shaft, Bypass ролик |
| 27 | 12G1200 запросить цену → | Plate, Latch Shaft |
| 28 | 12G1298 запросить цену → | пружина, Pickup Return |
| 29 | 12G1056 запросить цену → | Lock, Pickup, Pressure |
| 30 | 12G1373 запросить цену → | Boss, Pickup Limiter |
| 31 | 12G1365 запросить цену → | пружина, Pickup Limiter |
| 32 | 12G1059 запросить цену → | кронштейн, Pickup Parts Catalog |
подача Unit
| № | Артикул | Наименование |
|---|---|---|
| 0 | 12G1632 запросить цену → | подача в сборе, Complete Unit |
| 1 | 12G1064 запросить цену → | рама, подача |
| 2 | 12G1319 запросить цену → | пружина, Pickup Pressure |
| 3 | 12G1036 запросить цену → | Clip, Shaft Locking |
| 4 | 12G1379 запросить цену → | ролик, Pickup |
| 5 | 12G1245 запросить цену → | Shaft, Pickup ролик |
| 6 | 12G1171 запросить цену → | кронштейн, Pickup ролик |
| 7 | 12G1419 запросить цену → | шестерня, Pickup ролик Idler |
| 8 | 12G1362 запросить цену → | пружина, Ground |
| 9 | 12G1477 запросить цену → | Bushing, Paper подача Roll Shaft |
| 10 | 12G1674 запросить цену → | Clutch, Magnet |
| 11 | 12G1244 запросить цену → | Shaft, Paper подача ролик |
| 12 | 12G1277 запросить цену → | Lever, Paper Detector датчик |
| 13 | 12G1385 запросить цену → | Roll, Registration |
| 14 | 12G1481 запросить цену → | Bushing, Registration Roll Shaft |
| 15 | 12G1675 запросить цену → | Clutch, Magnet |
| 16 | 12G1422 запросить цену → | шестерня, шестерня B4 |
| 17 | 12G1491 запросить цену → | Bushing, Paper подача |
| 18 | 12G1582 запросить цену → | шлейф, KU |
| 19 | 12G1252 запросить цену → | Shaft, Cassette Transmission |
| 20 | 12G1279 запросить цену → | Flag, Resist датчик |
| 21 | 12G1366 запросить цену → | пружина, Resist датчик Flag Return |
| 22 | 12G1121 запросить цену → | направляющая, Paper A |
| 23 | 12G1441 запросить цену → | шестерня, B1 |
| 24 | 12G1564 запросить цену → | датчик Asm., Resist датчик Board |
| 25 | 12G1278 запросить цену → | Lever, Release |
| 26 | 12G1304 запросить цену → | пружина, Pickup Return |
| 27 | 12G1429 запросить цену → | шестерня, Pickup |
| 28 | 12G1690 запросить цену → | Pin, Pickup шестерня |
| 29 | 12G1297 запросить цену → | ролик, Paper подача Parts Catalog |
Laser Scanner Unit
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1703 запросить цену → | Board, Interconnect |
| 2 | 12G1177 запросить цену → | кронштейн, PCI Board |
| 3 | 12G1679 запросить цену → | Clamp, шлейф |
| 4 | 12G1680 запросить цену → | Clamp, шлейф |
| 5 | 12G1562 запросить цену → | Board Asm., Engine |
| 6 | 12G1597 запросить цену → | шлейф, VINT |
| 7 | 12G1594 запросить цену → | шлейф, MSN |
| 8 | 12G1584 запросить цену → | шлейф, SN Laser |
| 9 | 12G1578 запросить цену → | шлейф, TE |
| 10 | 12G1587 запросить цену → | шлейф, OP |
| 11 | 12G1585 запросить цену → | шлейф, HVPS |
| 12 | 12G1586 запросить цену → | шлейф, MK 1 |
| 13 | 12G1583 запросить цену → | шлейф, CRF |
| 14 | 12G1580 запросить цену → | шлейф, MK 2 |
| 15 | 12G1589 запросить цену → | шлейф, VH |
| 16 | 12G1590 запросить цену → | шлейф, EVL |
| 17 | 12G1592 запросить цену → | шлейф, Printhead |
| 18 | 12G1000 запросить цену → | Base, ANP |
| 19 | 12G1103 запросить цену → | крышка, Toner Level/New картридж Detection |
| 20 | 12G1669 запросить цену → | Clamp, шлейф |
| 21 | 12G1565 запросить цену → | датчик Asm., Toner Level/New картридж Detection |
| 22 | 12G1228 запросить цену → | Plate, Blind |
| 23 | 12G1108 запросить цену → | крышка, Harness |
| 24 | 12G1204 запросить цену → | Plate, EC PCB Shield |
| 25 | 12G1042 запросить цену → | Printhead в сборе |
| 26 | 12G1568 запросить цену → | LED, Discharge PCB Parts Catalog |
Cassette
| № | Артикул | Наименование |
|---|---|---|
| 1 | 12G1542 запросить цену → | направляющая, Paper, задний |
| 2 | 12G1544 запросить цену → | Label, Paper верхний Limit |
| 3 | 12G1168 запросить цену → | Pad, лоток |
| 4 | 12G1125 запросить цену → | направляющая, Cassette, правый |
| 5 | 12G1306 запросить цену → | пружина, Return |
| 6 | 12G1159 запросить цену → | Plate, Size Detecting |
| 7 | 12G1579 запросить цену → | шлейф, CST |
| 8 | 12G1567 запросить цену → | датчик, Cassette Size/Paper Detecting, PCB |
| 9 | 12G1359 запросить цену → | пружина, Support |
| 10 | 12G1295 запросить цену → | Lever, Cassette Detecting |
| 11 | 12G1386 запросить цену → | ролик, направляющая |
| 12 | 12G1224 запросить цену → | Sheet, Anti-vibration |
| 13 | 12G1119 запросить цену → | направляющая, Paper |
| 14 | 12G1166 запросить цену → | Sheet, Anti-vibration, 2 |
| 15 | 12G1165 запросить цену → | Sheet, Anti-vibration, 1 |
| 16 | 12G1098 запросить цену → | крышка, Cassette передний |
| 17 | 12G1250 запросить цену → | Label, Cassette Caution |
| 18 | 12G1305 запросить цену → | пружина, Pad Pressure |
| 19 | 12G1641 запросить цену → | Pad Asm., DFP |
| 20 | 12G1541 запросить цену → | направляющая, Paper, левый |
| 21 | 12G1137 запросить цену → | Stop, Cassette |
| 22 | 12G1323 запросить цену → | пружина, Cassette Stop |
| 23 | 12G1492 запросить цену → | Bushing, Cassette Stop |
| 24 | 12G1670 запросить цену → | датчик, Temperature/Humidity |
| 25 | 12G1124 запросить цену → | направляющая, Cassette, левый Parts Catalog |
Полный список запчастей доступен по запросу.
комментарии
