Lexmark C540N / C543DN / C544N / C544DN / C544DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

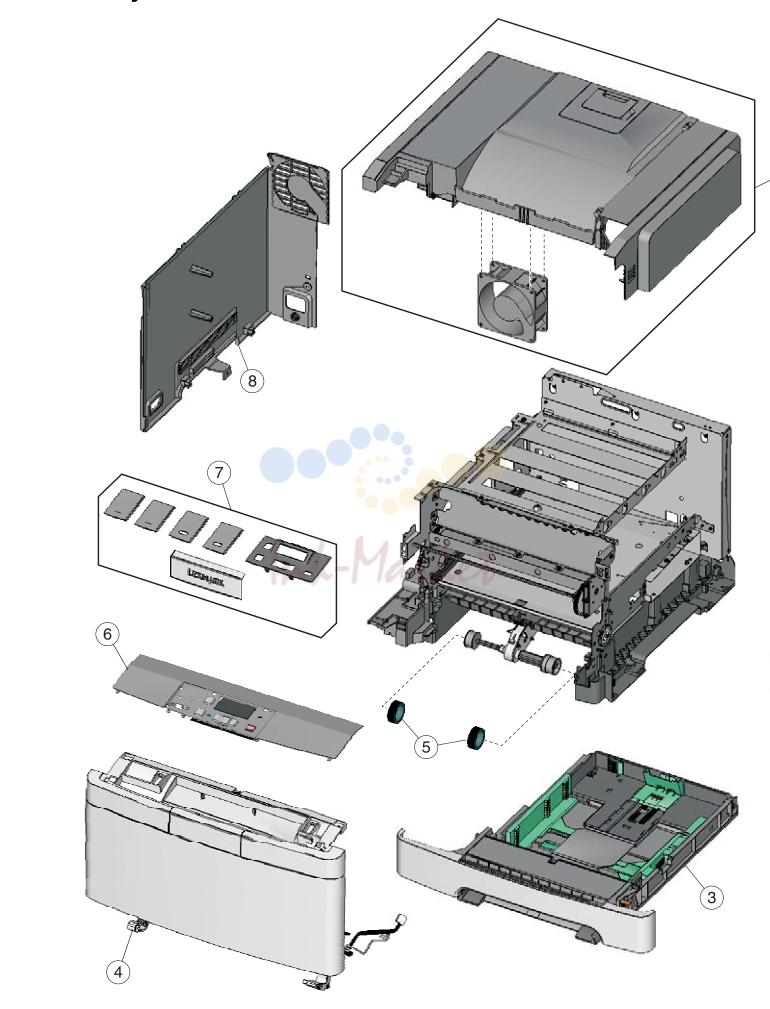

крышки

крышки

№АртикулНаименование
40X5418 запросить цену →верхняя крышка в сборе
240X5416 запросить цену →правая крышка в сборе
340X5419 запросить цену →250-sheet tray в сборе
440X5430 запросить цену →передняя крышка в сборе (including duplex and USB port cable)—C543dn, C544dn, C544n
440X5420 запросить цену →передняя крышка в сборе (excluding duplex and USB port cable)—C540n
540X5168 ✓ в наличииPick tires
640X5431 запросить цену →Operator panel and display в сборе
640X5436 запросить цену →Operator panel (DBCS) and display в сборе
740X5432 запросить цену →Operator panel bezel and name plates, including: • Bezel (1) • Name plates (4) • Logo plate (1)
840X5417 запросить цену →левая крышка в сборе
40X5441 запросить цену →Dust cover

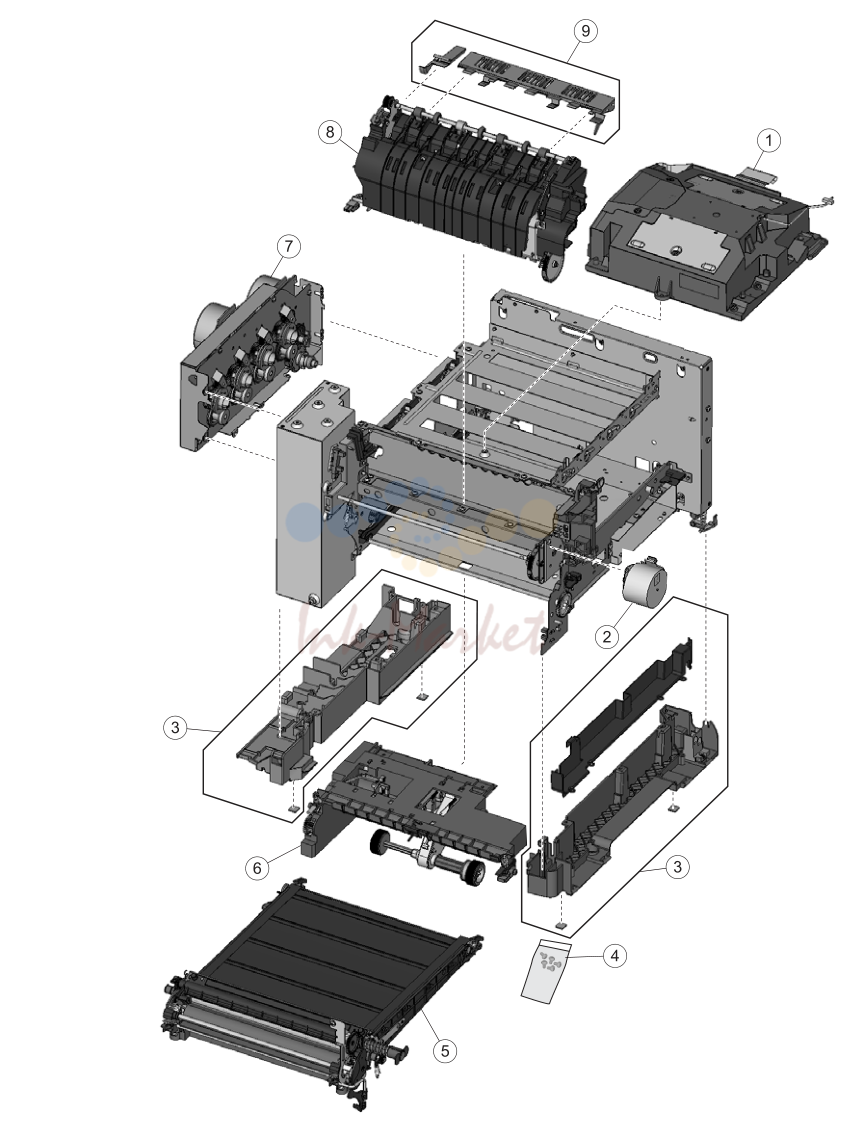

Frames

Frames

№АртикулНаименование
40X5411 запросить цену →Printhead
240X5415 запросить цену →привод печи motor в сборе
340X5422 запросить цену →нижний left frame and lower right frame with cable cover
440X5424 запросить цену →Screw packet, miscellaneous screws • TAPTITE M3 L6 PANHD(4) • лоток Bias (2) • печь Latch (2) • ITU передний Hold Down (1) • передний крышка Latch пружина (2) • M3 x 6 Pan Head (2) • M3 x 6 Shoulder (1) • M3.5 X 5 Flat Head Plastite (1) • METAL ROLN M3.5 8L (2) • PLAST ROLN 2.9 8L (2) • PLAST ROLN 3.5 6L (4)
540X5403 запросить цену →Image transfer unit (ITU) в сборе
640X5410 запросить цену →Autocompensator mechanism (ACM)—standard tray
740X5412 под заказMain drive gear в сборе, with motors
840X5437 запросить цену →печь в сборе, 115 V
840X5438 запросить цену →печь в сборе, 230 V
840X5439 запросить цену →печь в сборе 100 V
940X5433 запросить цену →Exit deflector and bin full sensor flag

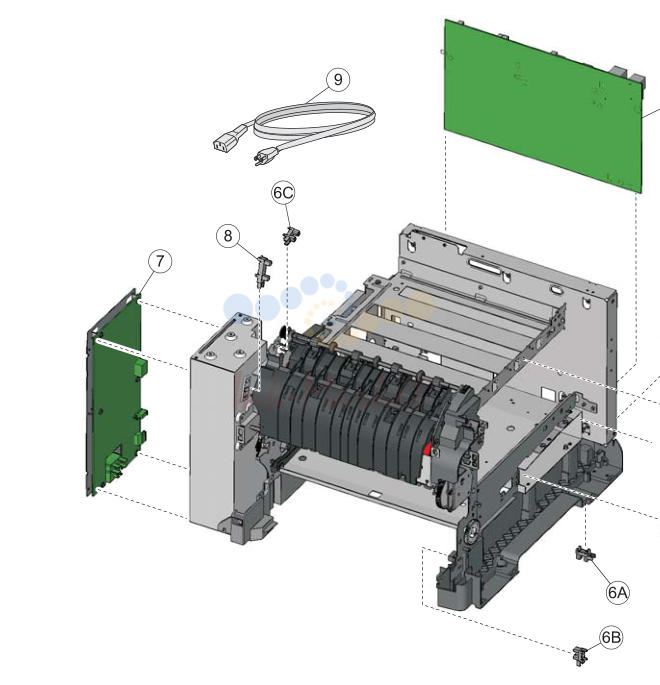

Electronics

Electronics

№АртикулНаименование
40X5427 запросить цену →Controller board—C544n, C544dn, C544dw
140X5428 запросить цену →Controller board—C540n, C543dn
240X5319 запросить цену →Antenna for wireless card—C544dw only
340X5036 запросить цену →Wireless network card в сборе—C544dw only
440X5404 запросить цену →Toner meter cycle card в сборе
540X5405 запросить цену →High-voltage power supply
640X5426 запросить цену →Photo sensor (one per package), used for: A лоток present B дуплекс C Exit/Bin full/narrow media sensor
740X5409 запросить цену →Low-voltage power supply (universal power supply)
840X5413 под заказпечь exit sensor
940X1766 запросить цену →Power cord, 2.5M (straight)—USA, Canada, Bolivia, Peru, (shown)
940X0288 запросить цену →Power cord, 2.5M (straight)—Argentina
940X0301 запросить цену →Power cord, 2.5M (straight)—Australia
940X0277 запросить цену →Power cord, 1.8M (straight)—Brazil
940X0273 запросить цену →Power cord, 2.5M (straight)—Chile, Uruguay
940X0279 запросить цену →Power cord, 2.5M (straight)—Denmark
940X0275 запросить цену →Power cord, 2.5M (straight)—Israel
940X0270 запросить цену →Power cord, 2.5M (straight)—Japan
940X1792 запросить цену →Power cord, 2.5M (straight)—Korea
940X3141 запросить цену →Power cord, 2.5M (straight)—Paraguay
940X0303 запросить цену →Power cord, 2.5M (straight)—PRC
940X1773 запросить цену →Power cord, 2.5M (straight)—South Africa
940X1772 запросить цену →Power cord, 2.5M (straight)—Switzerland
940X1791 запросить цену →Power cord, 2.5M (straight)—Taiwan
940X0287 запросить цену →Power cord, 2.5M (straight)—Traditional Italy
940X0271 запросить цену →Power cord, 2.5M (straight)—United Kingdom

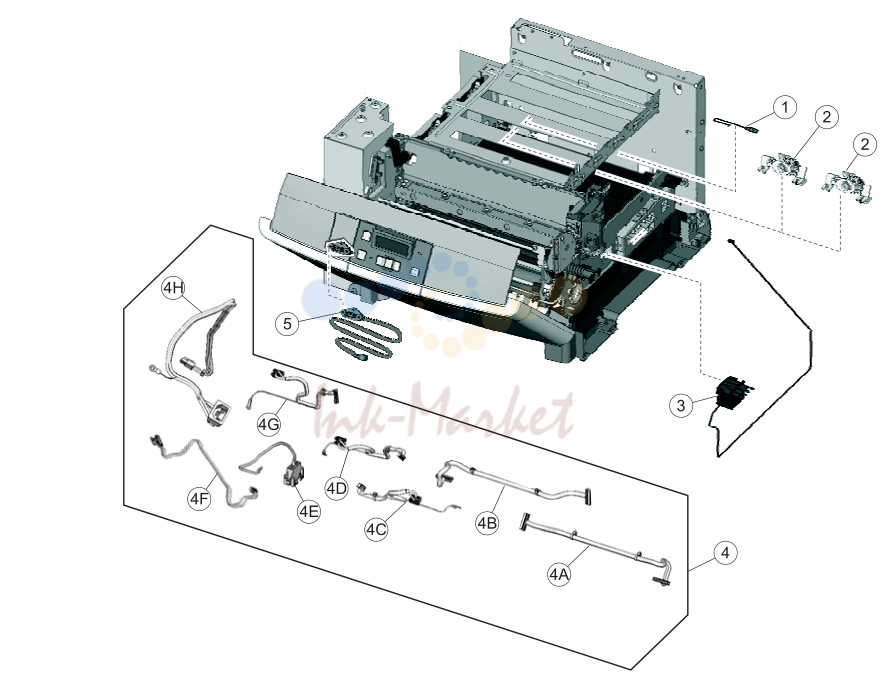

Cables

Cables

№АртикулНаименование
40X5429 запросить цену →ITU paper path thermistor
240X5414 запросить цену →Toner density sensors, left or right (one in package)
340X5421 запросить цену →Toner cartridge contacts (Pogo pin)
440X5423 запросить цену →шлейф packet, used for: A AC power in B Low-voltage power supply C High-voltage power supply D печь / S1 E CYM / K motors F Option лоток G печь exit/narrow media/bin full H Wire tie—1.0mm I лоток present cable
540X5425 запросить цену →USB port and cable (for portable flash drive) Service Manual

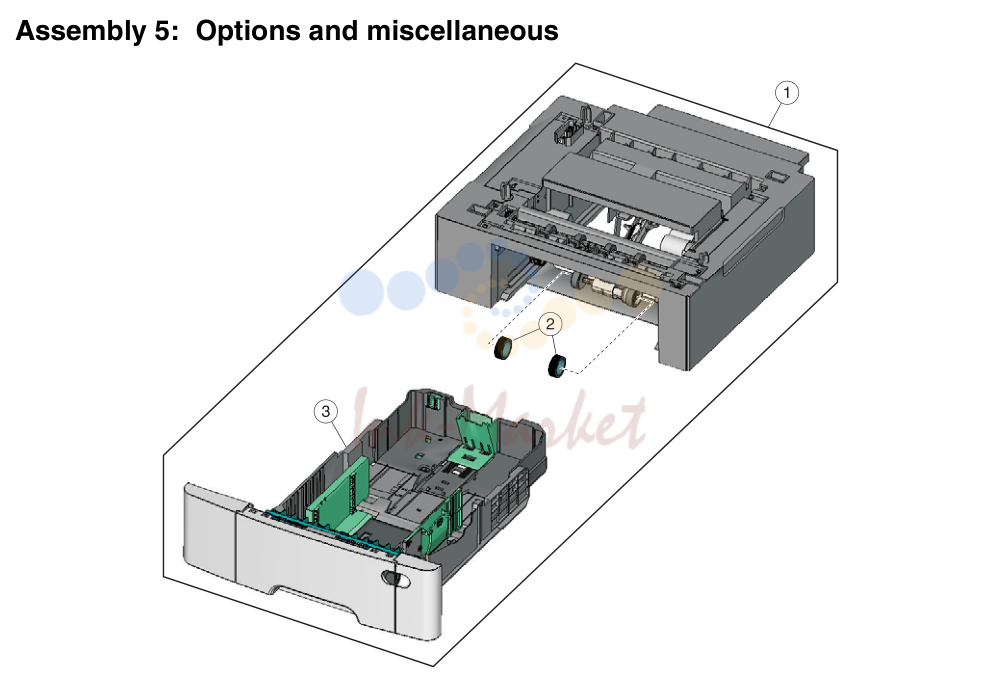

Options and miscellaneous

Options and miscellaneous

№АртикулНаименование
40X5434 запросить цену →Optional 550-sheet duo drawer with 100-sheet MPFunit (complete)
240X5168 ✓ в наличииPick tires
340X5435 запросить цену →550-sheet duo drawer with 100-sheet MPF tray в сборе
40X5937 запросить цену →128MB DDR DRAM DIMM card в сборе
40X5938 запросить цену →256MB DDR DRAM DIMM card в сборе
40X5939 запросить цену →512MB DDR DRAM DIMM card в сборе
40X1455 запросить цену →64MB Flash card в сборе
40X5969 запросить цену →Korean font card в сборе
40X5970 запросить цену →Simplified Chinese font card в сборе
40X5971 запросить цену →Traditional Chinese font card в сборе
40X5972 запросить цену →Japanese font card в сборе
40X1368 запросить цену →USB cable, packaged (2 m) NS 1 1 Field relocation package в сборе
