Lexmark C510 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

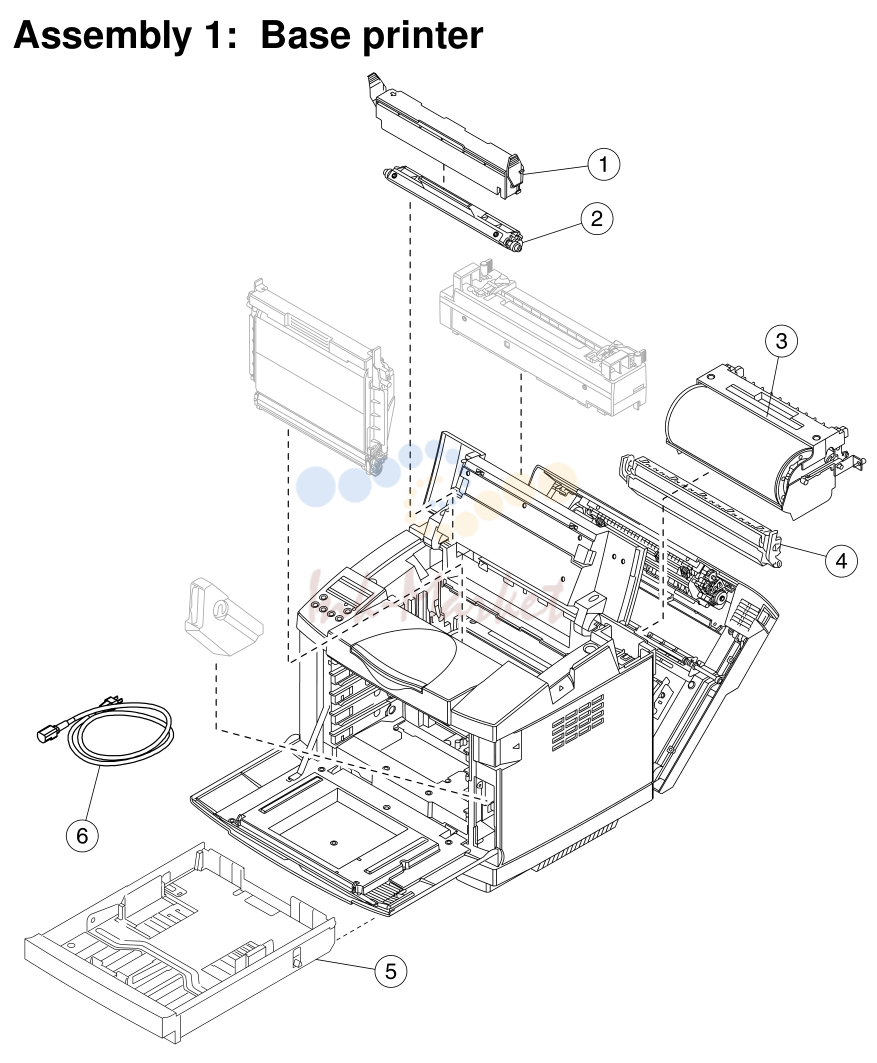

Base printer
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1611 запросить цену → | крышка, cleaning roller |
| 2 | 56P1607 запросить цену → | ролик, cleaning |
| 3 | 56P1651 запросить цену → | перенос unit |
| 4 | 56P1660 запросить цену → | перенос roller в сборе |
| 5 | 56P1669 запросить цену → | лоток бумаги, standard |
| 6 | 12G7008 запросить цену → | Power cord, USA Canada, Columbia, Costa Rica, Ecuador, El Salvador, Guatemala, Honduras, Mexico, Nicaragua, Panama, Peru, Venezuela Euro English, Finland, France, Germany, Greece, Netherlands, Norway, Poland, Portugal, Russia, Slovakia/Czech/Hungary, Spain, Sweden, Turkey French, Switzerland German, Switzerland Italian |

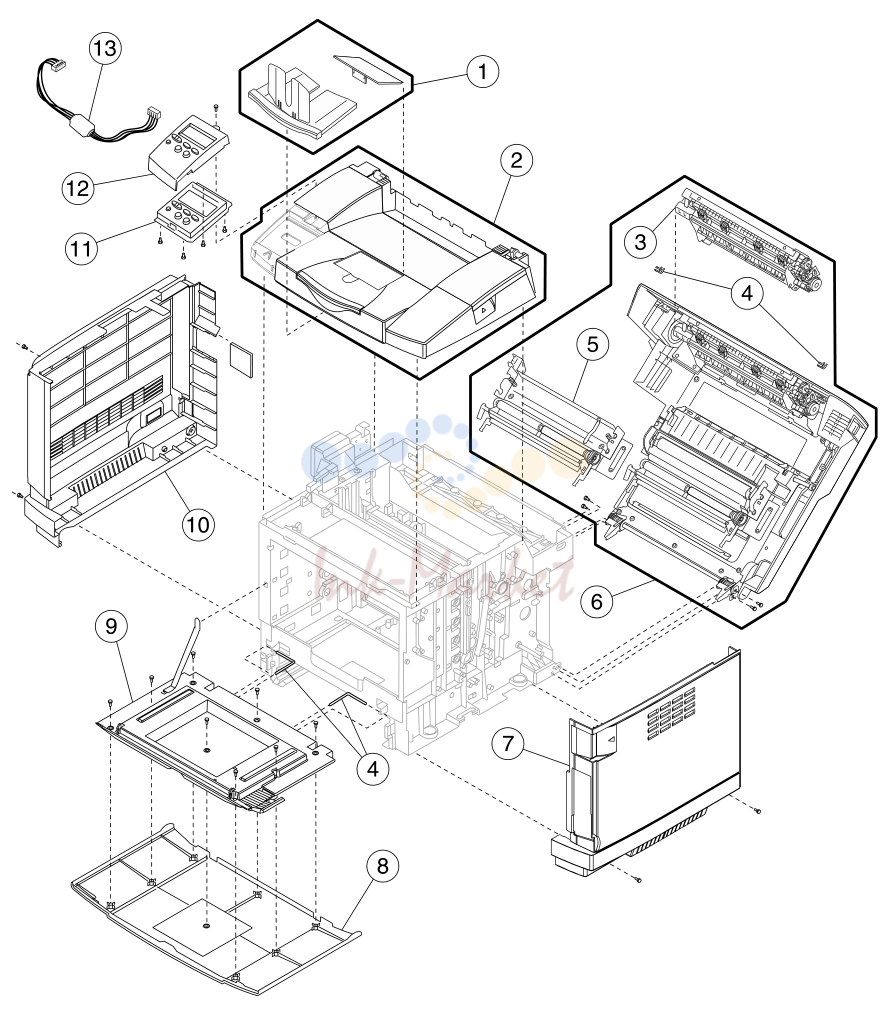

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1676 запросить цену → | в сборе, paper ramp and stop |
| 2 | 56P1612 запросить цену → | крышка в сборе, top |
| 3 | 56P1677 запросить цену → | в сборе, paper exit (contains output tray full sensor and flag, fuser exit sensor and flag) |
| 56P1662 запросить цену → | ||
| 5 | 56P1679 запросить цену → | в сборе, registration |
| 6 | 56P1659 запросить цену → | задняя крышка в сборе |
| 7 | 56P1613 запросить цену → | крышка, right |
| 8 | 56P1616 запросить цену → | крышка, front |
| 9 | 56P1615 запросить цену → | крышка, inner front |
| 10 | 56P1614 запросить цену → | крышка, left |
| 11 | 56P1668 запросить цену → | Operator panel |
| 12 | 56P1666 запросить цену → | крышка, operator panel |
| 13 | 56P1604 запросить цену → | шлейф, operator panel |

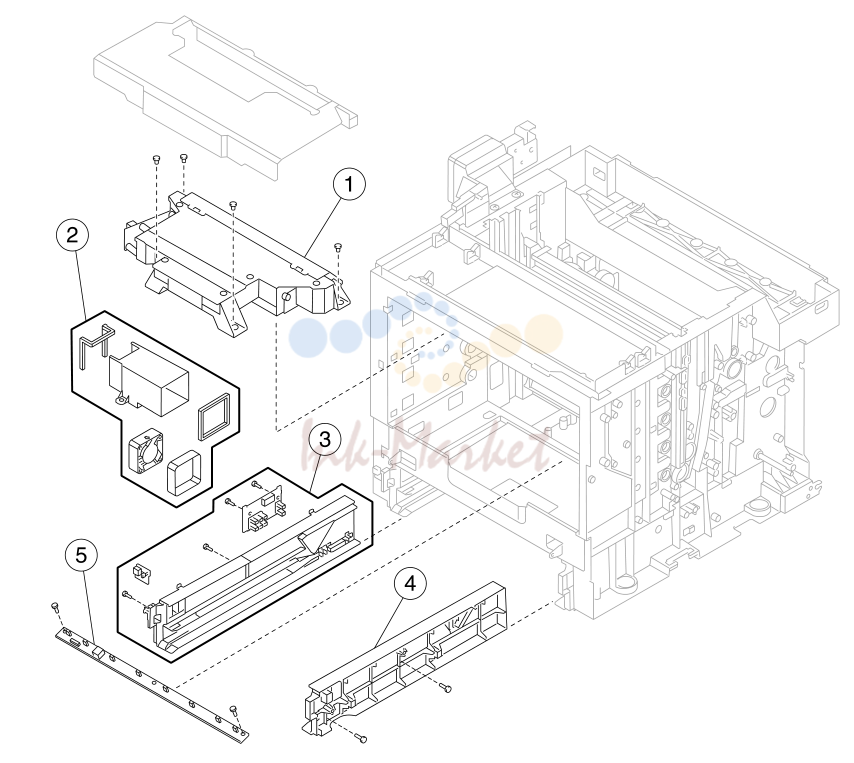

передний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1632 запросить цену → | Laser unit в сборе (printhead) |
| 2 | 56P1671 запросить цену → | вентилятор в сборе, laser unit |
| 3 | 56P1680 запросить цену → | левый tray guide в сборе (includes paper size sensor and temperature thermistor) |
| 4 | 56P1633 запросить цену → | правый tray guide |
| 5 | 56P1657 запросить цену → | Lamp, erase |

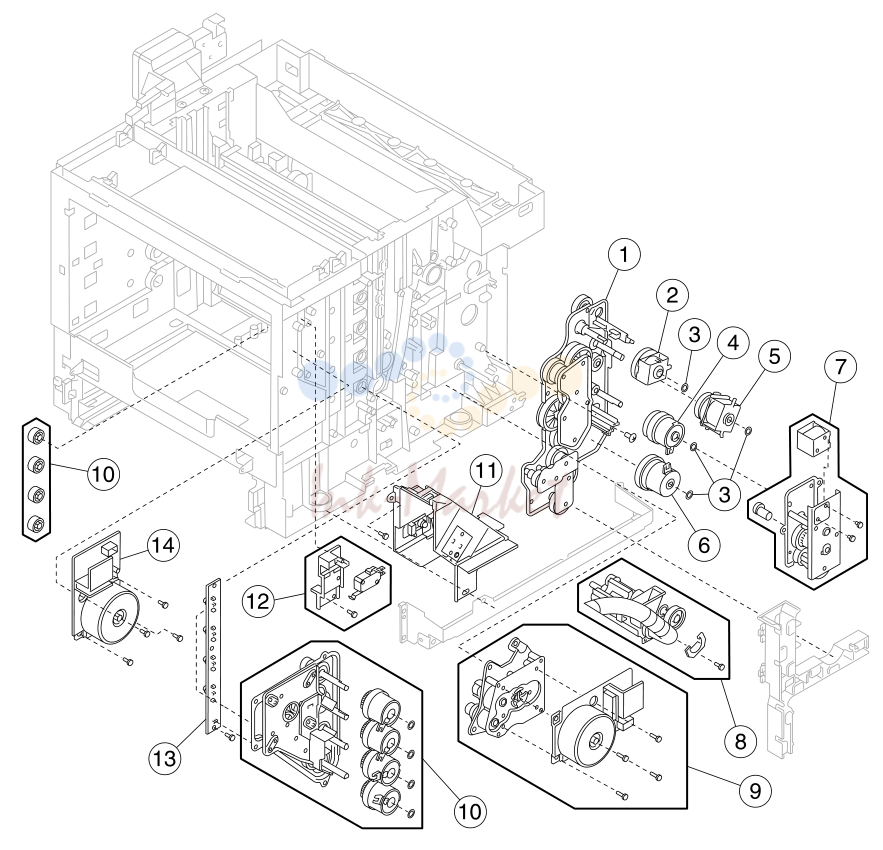

правый
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1625 запросить цену → | шестерня в сборе, main drive |
| 2 | 56P1622 запросить цену → | Clutch, fuser |
| 56P1662 запросить цену → | ||
| 4 | 56P1621 запросить цену → | Clutch, registration |
| 5 | 56P1623 запросить цену → | Clutch, transfer roller |
| 6 | 56P1620 запросить цену → | Clutch, paper feed |
| 7 | 56P1624 запросить цену → | Clutch, cleaning roller |
| 8 | 56P1626 запросить цену → | Waste toner feeder |
| 9 | 56P1619 запросить цену → | мотор в сборе, main |
| 10 | 56P1628 запросить цену → | привод в сборе, developer |
| 11 | 56P1629 запросить цену → | в сборе, waste toner holder |
| 12 | 56P1681 запросить цену → | в сборе, interlock switch |
| 13 | 56P1631 запросить цену → | датчик, toner, sender TPD (This is a two-piece sensor system. Ordering of this part number includes both the right and left side.) |
| 14 | 56P1627 запросить цену → | мотор, developer |

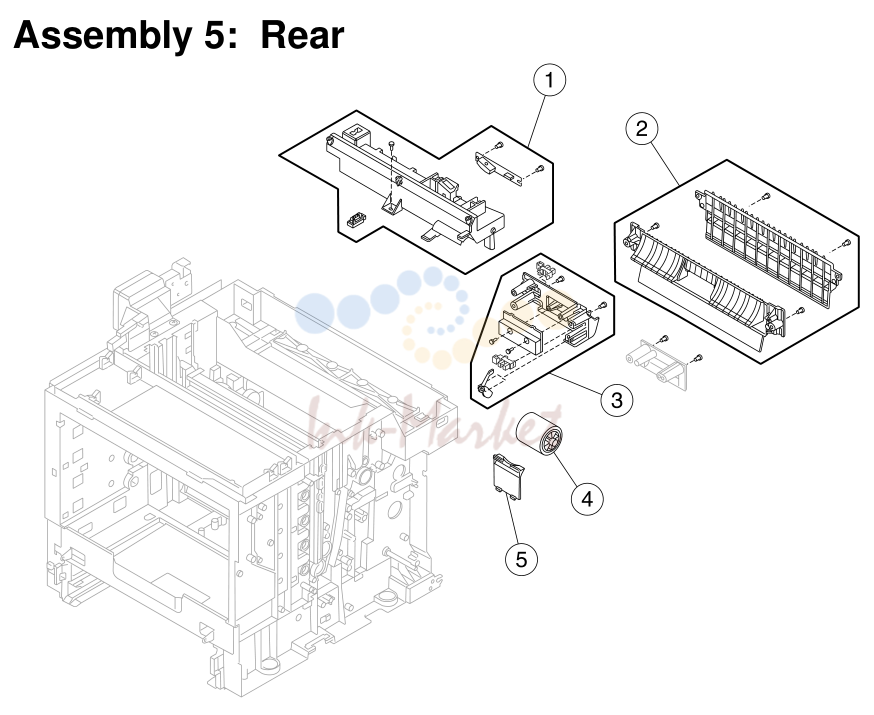

задний
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1678 запросить цену → | в сборе, bracket (includes marker sensor (transfer belt unit), toner density sensor) |
| 2 | 56P1682 запросить цену → | Paper guide в сборе |
| 3 | 56P1654 запросить цену → | Paper guide (C) в сборе (includes registration sensor, OHP sensor, tray empty sensor) |
| 4 | 56P1655 запросить цену → | ролик, paper feed |
| 5 | 56P1656 запросить цену → | Pad, separator |

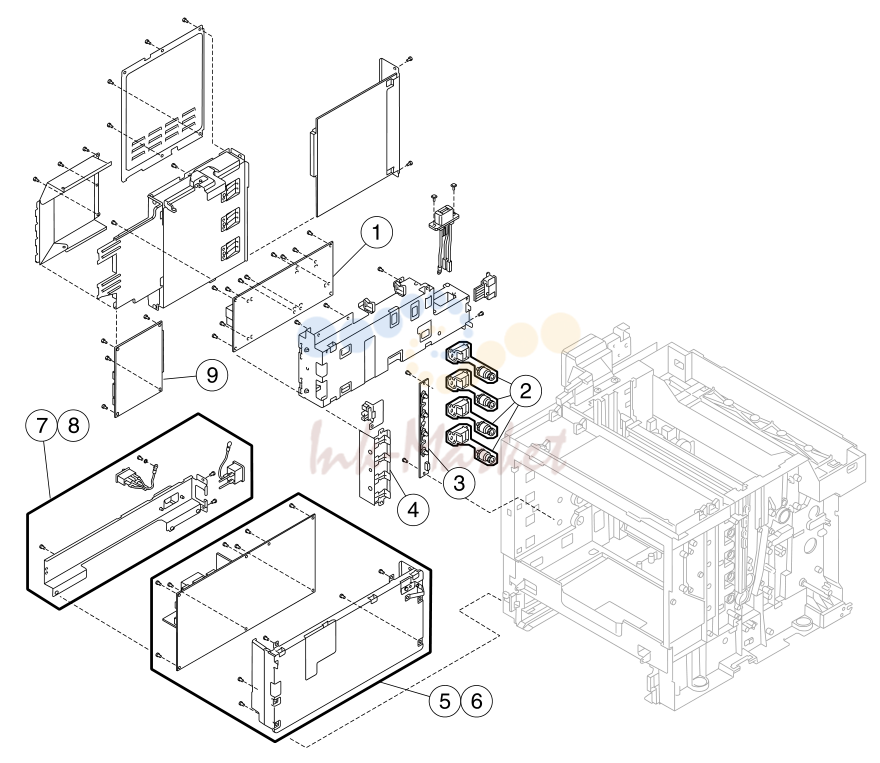

левый
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1640 запросить цену → | Power supply, high voltage |
| 2 | 56P1683 запросить цену → | в сборе, toner retract |
| 3 | 56P1631 запросить цену → | датчик, toner, receiver TTR (This is a two-piece sensor system. Ordering of this part number includes both the right and left side.) |
| 4 | 56P1648 запросить цену → | датчик, toner present |
| 5 | 56P1641 запросить цену → | Power supply, 110 V low voltage |
| 6 | 56P1642 запросить цену → | Power supply, 220 V low voltage |
| 7 | 56P1643 запросить цену → | кронштейн, 110 V power supply |
| 8 | 56P1650 запросить цену → | кронштейн, 220 V power supply |
| 9 | 56P1639 запросить цену → | Board, engine controller |

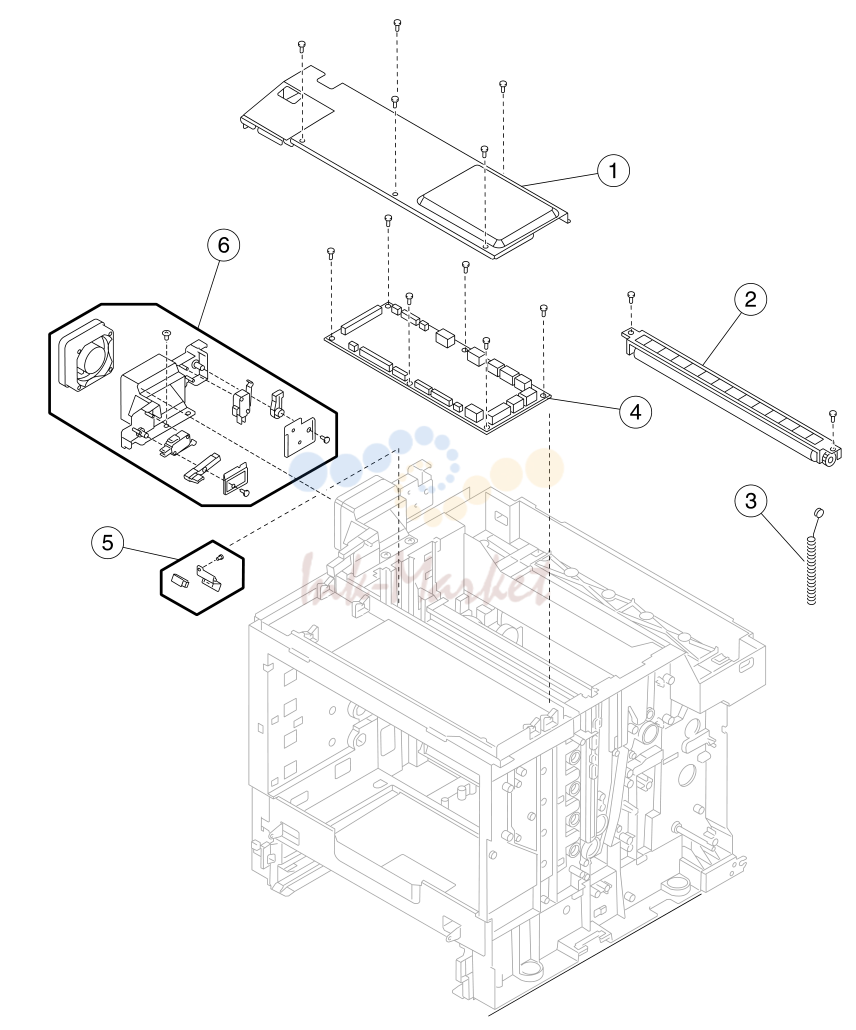

Top
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1618 запросить цену → | крышка, I/O board |
| 2 | 56P1637 запросить цену → | Auger, waste toner |
| 3 | 56P1638 запросить цену → | Agitator, waste toner |
| 4 | 56P1617 запросить цену → | Board, I/O |
| 5 | 56P1684 запросить цену → | в сборе, marker sensor (OPC) (includes bracket) |
| 6 | 56P1644 запросить цену → | вентилятор, power supply (includes top cover and rear крышка в сборе interlock switches) |

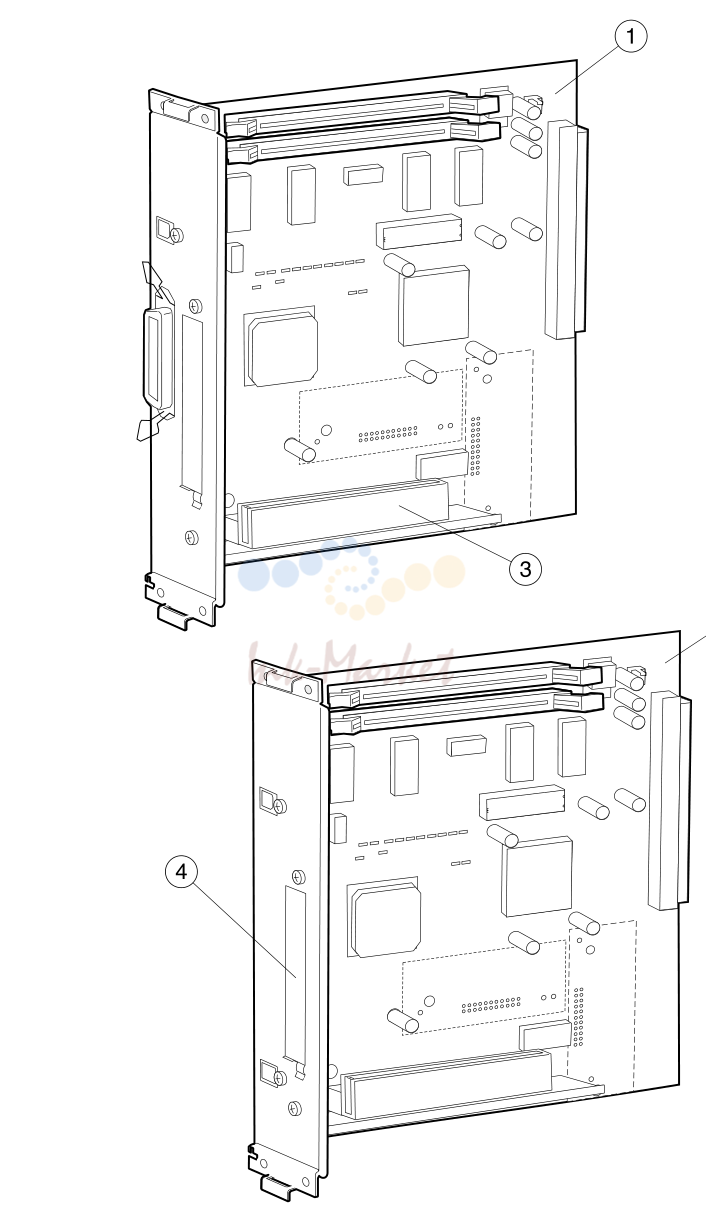

RIP board
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1602 запросить цену → | Board, Base RIP |
| 2 | 56P1603 запросить цену → | Board, Network RIP |
| 3 | 12G7229 запросить цену → | Card в сборе, riser |
| 4 | 56P1667 запросить цену → | Shield, INA |
| 99A1611 запросить цену → | Shield, Ethernet | |
| 99A2432 запросить цену → | Shield, parallel |

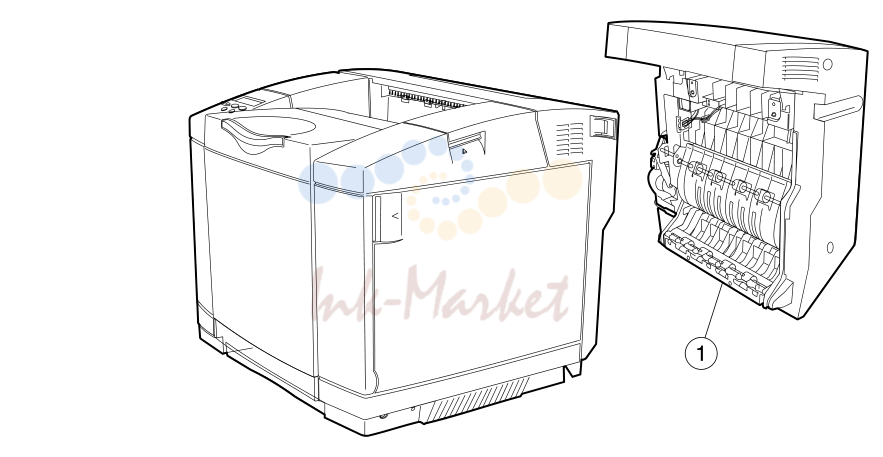

Miscellaneous/Options
| № | Артикул | Наименование |
|---|---|---|
| 1 | 56P1663 запросить цену → | в сборе, duplex unit |
| 2 | 56P1664 запросить цену → | в сборе, secondary paper feed |
| 3 | 56P1665 запросить цену → | лоток, secondary paper feed |
| 56P1670 запросить цену → | лоток бумаги, legal | |
| 56P1419 запросить цену → | привод в сборе, 20+GB hard disk with adapter | |
| 56P1661 запросить цену → | Parts packet, harness | |
| 56P1662 запросить цену → | Parts packet, screw NS 7372640 1 Field relocation kit | |
| 56P0698 запросить цену → | DIMM, 64MB SDRAM | |
| 56P0699 запросить цену → | DIMM, 128MB SDRAM | |
| 56P1417 запросить цену → | DIMM, 16MB Flash | |
| 56P1418 запросить цену → | DIMM, 32MB Flash | |
| 56P1428 запросить цену → | DIMM, Optra Forms™ 16MB | |
| 56P1427 запросить цену → | DIMM, Optra Forms 32MB | |
| 56P1424 запросить цену → | привод в сборе, Optra Forms | |
| 56P1429 запросить цену → | DIMM, Simplified Chinese font | |
| 56P1430 запросить цену → | DIMM, Traditional Chinese font | |
| 56P1438 запросить цену → | DIMM, Japanese font | |
| 56P1673 запросить цену → | Card, ImageQuick™ | |
| 56P1674 запросить цену → | Card, Bar Code | |
| 56P1675 запросить цену → | Card, PrintCrytion™ | |
| 56P1431 запросить цену → | Card, 10/100BaseTX | |
| 56P1432 запросить цену → | Card, 10/100BaseTX/10Base2 | |
| 56P1433 запросить цену → | Card, 10/100BaseTX | |
| 56P1434 запросить цену → | Card, Token Ring 3 port | |
| 56P1435 запросить цену → | Adapter, external serial | |
| 12G9832 запросить цену → | шлейф, parallel, 10-foot bidirectional NS 1427498 1 шлейф, parallel, 20-foot bidirectional | |
| 14D0403 запросить цену → | шлейф, USB, 2-meter | |
| 11A6199 запросить цену → | шлейф, 50-foot serial | |
| 13A0298 запросить цену → | Adapter, coax/twinax | |
| 56P1437 запросить цену → | Card, parallel 1284B | |
| 56P1436 запросить цену → | Card, RS-232C serial | |
| 56P1741 запросить цену → | Card, N2100t Token Ring | |
| 56P1742 запросить цену → | Card, N2101e 10/100TX Service Manual |
