Lexmark C3224 / C3326 / CS331 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

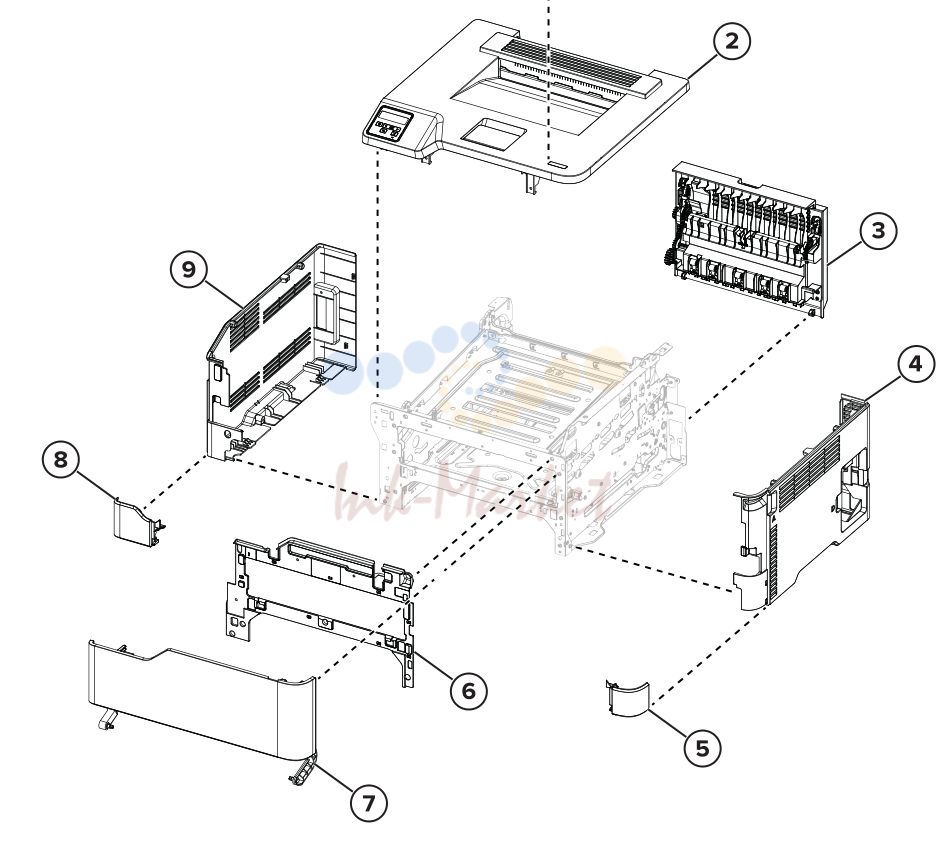

крышки

крышки

№АртикулНаименование
141X2622 запросить цену →Bezel (C3224) --
141X2623 запросить цену →Bezel (C3326) --
141X2624 запросить цену →Bezel (CS331) --
241X2415 запросить цену →верхняя крышка “верхняя крышка removal” on page 293
341X2414 запросить цену →задний door “задний door removal” on page 285
441X2421 запросить цену →правая крышка “правая крышка removal” on page 266
541X2635 запросить цену →нижний front cover “правая крышка removal” on page 266
641X2418 запросить цену →Inner front cover “Inner front cover removal” on page 279
741X2417 запросить цену →передний door “передний door removal” on page 278
941X2420 запросить цену →левая крышка “левая крышка removal” on page 253
40X8273 запросить цену →Rubber feet --

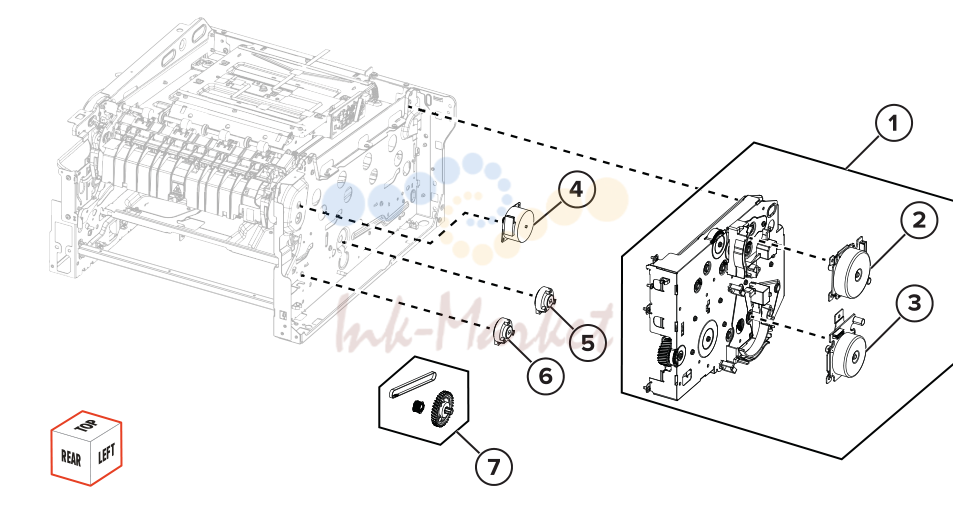

привод components

привод components

№АртикулНаименование
141X2424 запросить цену →Gearbox “Gearbox removal” on page 262
241X2443 запросить цену →мотор (CMY) “мотор (CMY) removal” on page 255
341X2422 запросить цену →мотор (K) “мотор (K/transfer belt) removal” on page 256
441X2423 запросить цену →мотор (fuser) “мотор (fuser) removal” on page 261
541X2425 ✓ в наличииPick clutch “Pick clutch removal” on page 264
741X2620 запросить цену →Staging belt, gear, “Staging belt, gear, and pulley removal” and pulley on page 265

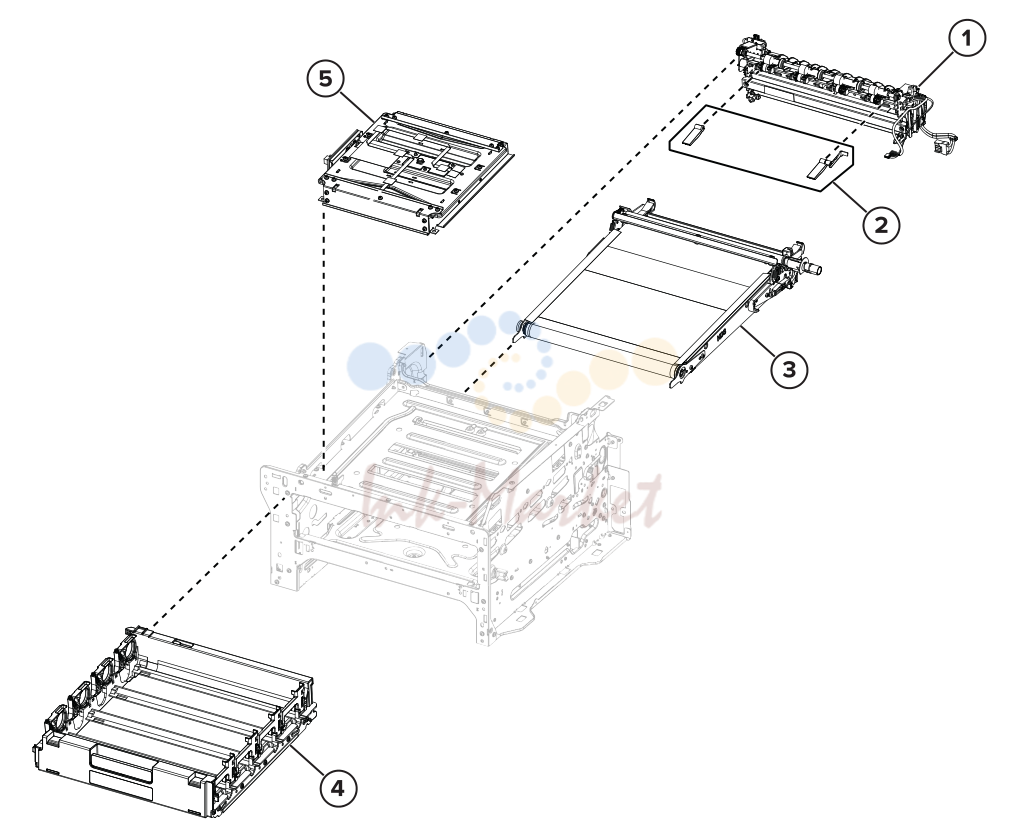

EP components

EP components

№АртикулНаименование
141X2392 запросить цену →печь, 110 V “печь removal” on page 287
141X2400 ✓ в наличиипечь, 220 V “печь removal” on page 287
241X2436 запросить цену →Bin flag “Bin flag removal” on page 300
341X2393 запросить цену →перенос module “перенос module removal” on page 280
441X2435 запросить цену →Print cartridge tray “Print cartridge tray removal” on page 275
541X2394 под заказPrinthead “Printhead removal” on page 295
41X2674 запросить цену →пружина parts pack ‑‑ (cid:129) перенос module springs (2) (cid:129) Printhead spring (cid:129) Printhead bracket

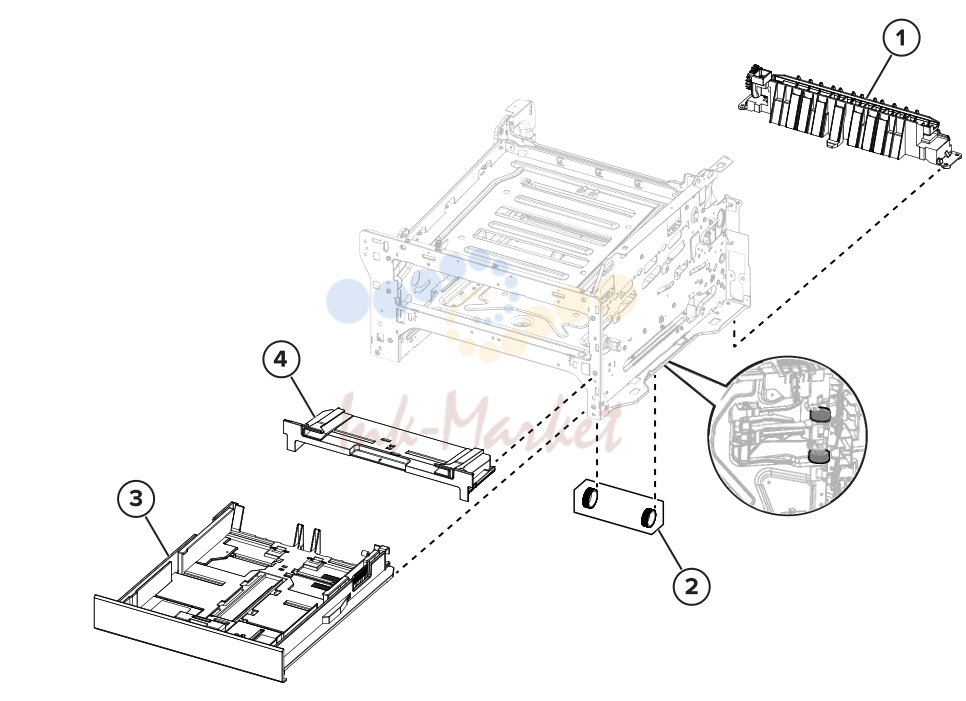

подача бумаги

подача бумаги

№АртикулНаименование
141X2432 запросить цену →Separator bracket “лоток interlock switch removal” on page
241X2638 запросить цену →Pick tires “Pick tire removal” on page 301
341X2413 под заказлоток insert --
441X2426 запросить цену →Manual feeder --

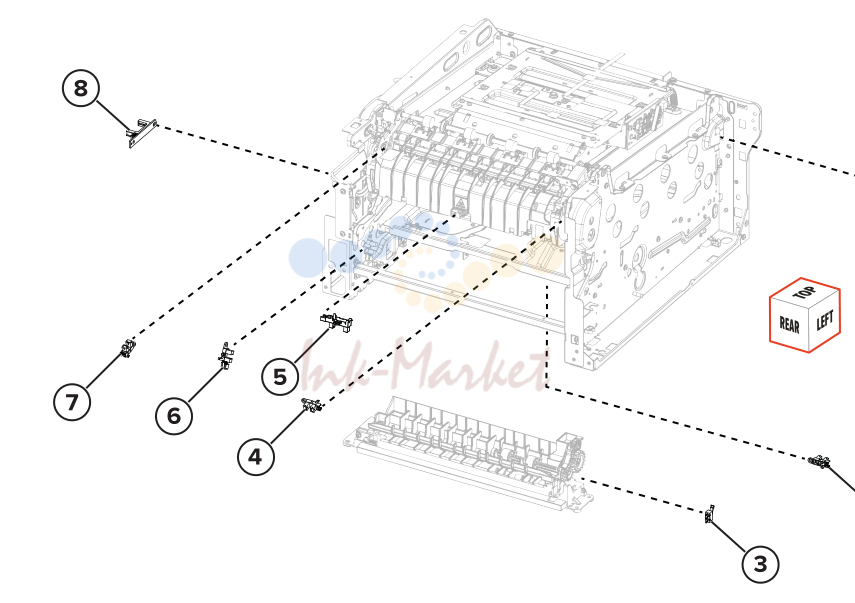

Sensors

Sensors

№АртикулНаименование
141X2602 запросить цену →Printhead interlock “Printhead interlock switch removal” on switch page 277
241X1083 под заказдатчик (manual “датчик (manual feeder) removal” on feeder) page 302
341X2618 запросить цену →лоток interlock switch “лоток interlock switch removal” on page 302
540X5413 под заказдатчик (fuser buckle) “датчик (fuser buckle) removal” on page 286
841X2434 запросить цену →датчик (waste toner “датчик (waste toner bottle) removal” bottle) on page 269

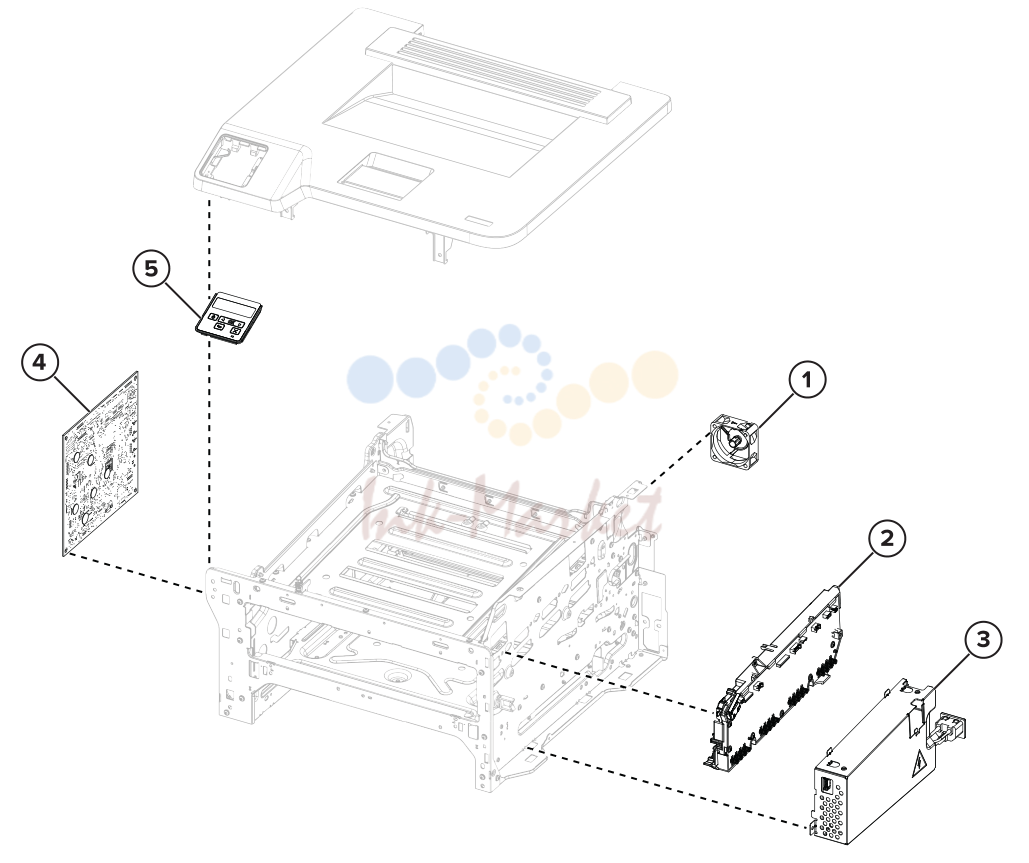

Electronics

Electronics

№АртикулНаименование
141X2484 запросить цену →Exhaust fan “Exhaust fan removal” on page 269
241X2396 под заказHVPS “HVPS removal” on page 270
341X2397 под заказLVPS “LVPS removal” on page 272
341X2401 запросить цену →LVPS, 110 V “LVPS removal” on page 272
341X2671 запросить цену →LVPS, 110 V (Brazil) “LVPS removal” on page 272
441X2395 запросить цену →Controller board “Controller board removal” on (CS331dw and C3326dw) page 257
441X2407 запросить цену →Controller board “Controller board removal” on (C3224dw) page 257
541X2411 запросить цену →Control panel “Control panel removal” on page 276
41X2430 запросить цену →Flat cables --
41X2429 запросить цену →шлейф parts pack --
