Lexmark B2865 / M5255 / M5270 / MS725 / MS821 / MS822 / MS823 / MS825 / MS826 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки
- печь
- Electronics 1
- Electronics 2
- Motors
- Sensors 1
- Sensors 2
- дуплекс
- Frames
- Control panel (2.4‑inch display)
- Control panel (4.3‑inch display)
- лоток/feed
- Miscellaneous
- 250- and 550-sheet tray options 1
- 250- and 550-sheet tray options 2

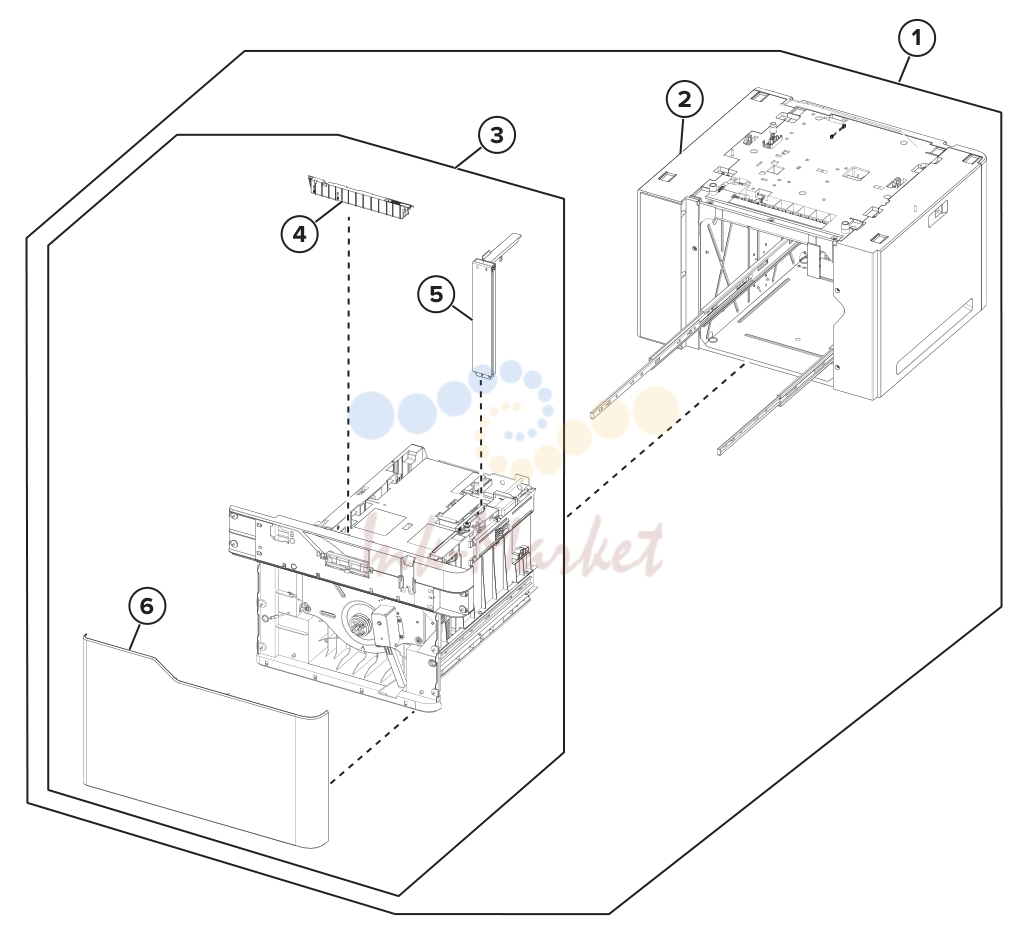

- 2100‑sheet tray option 1

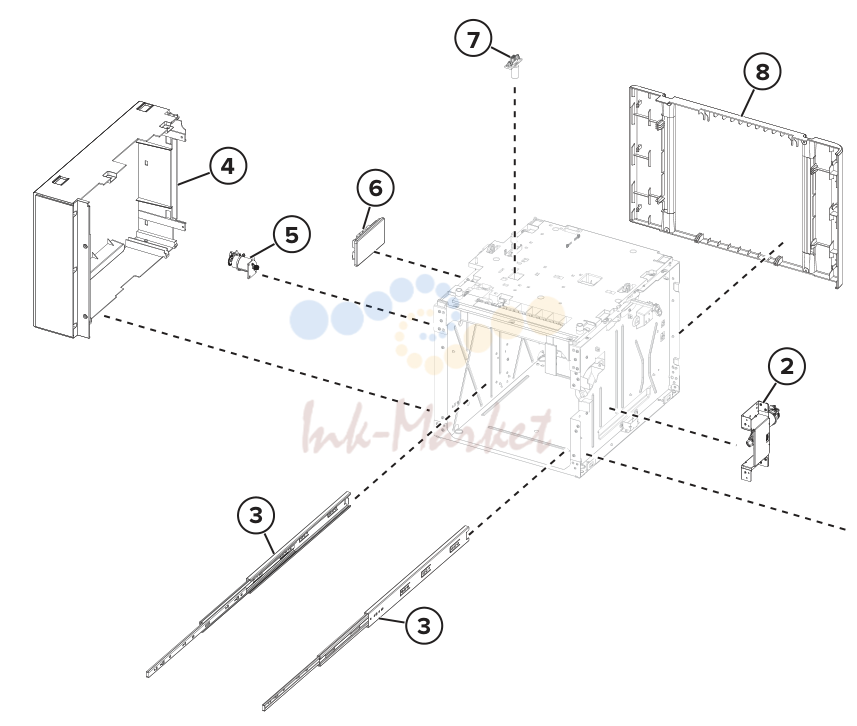

- 2100‑sheet tray option 2

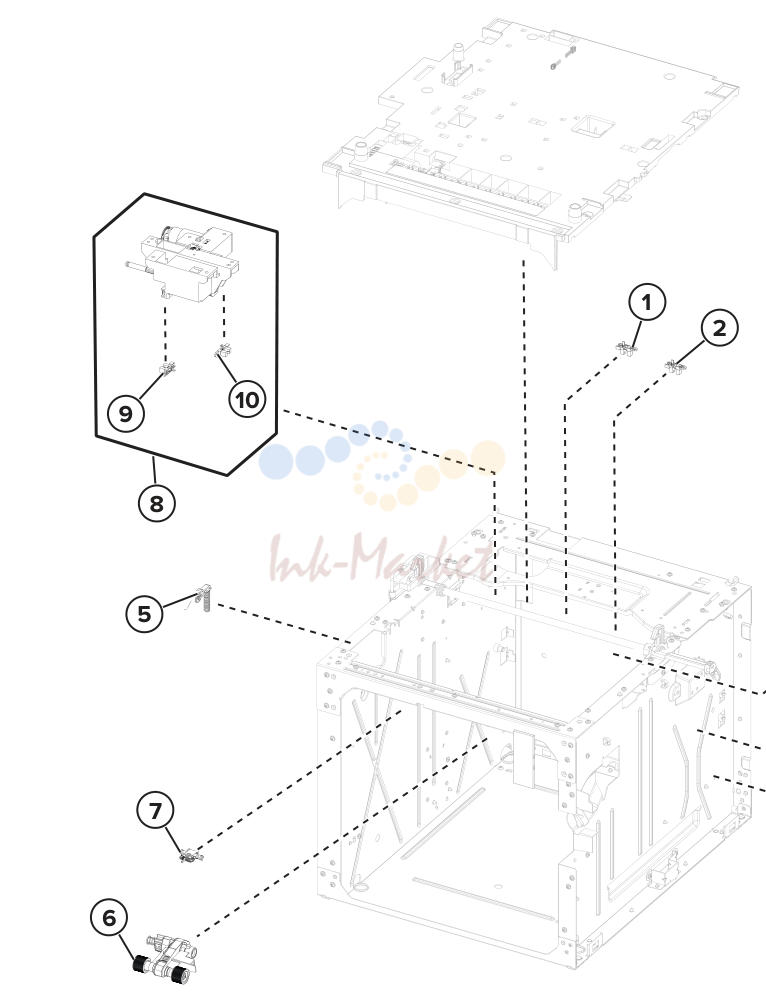

- 2100‑sheet tray option 3

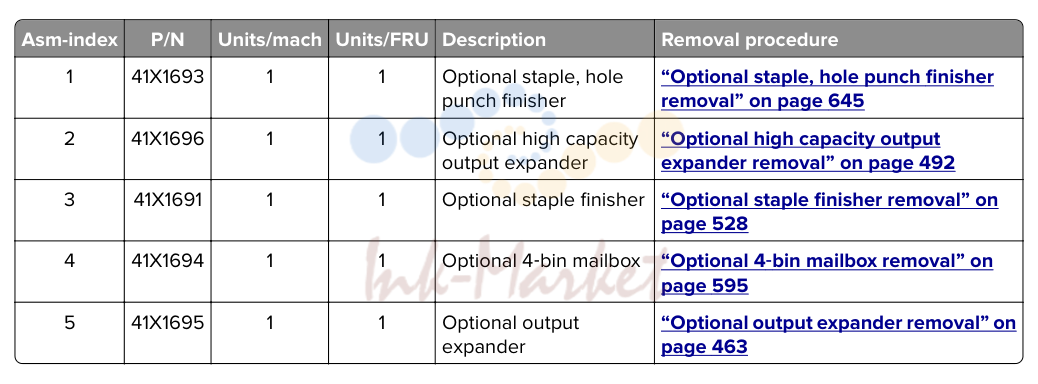

- Optional bins

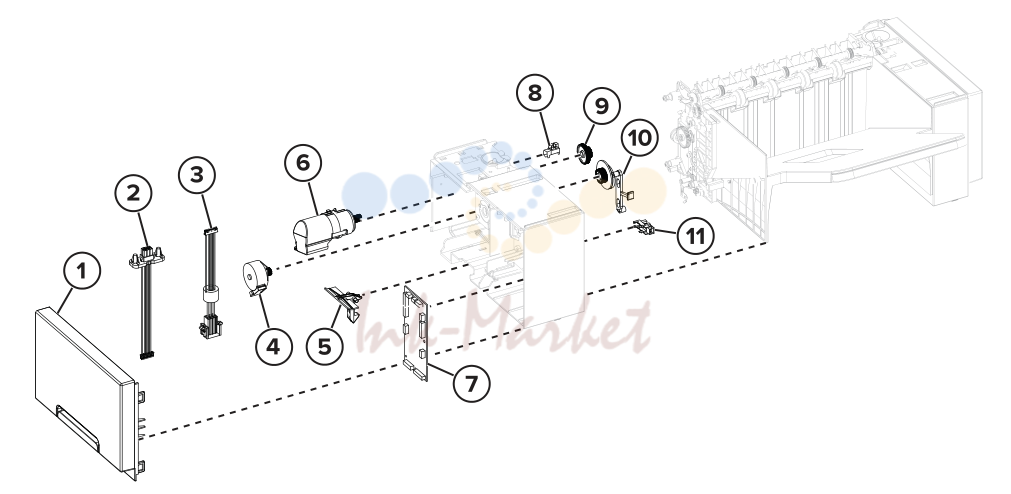

- выход expander 1

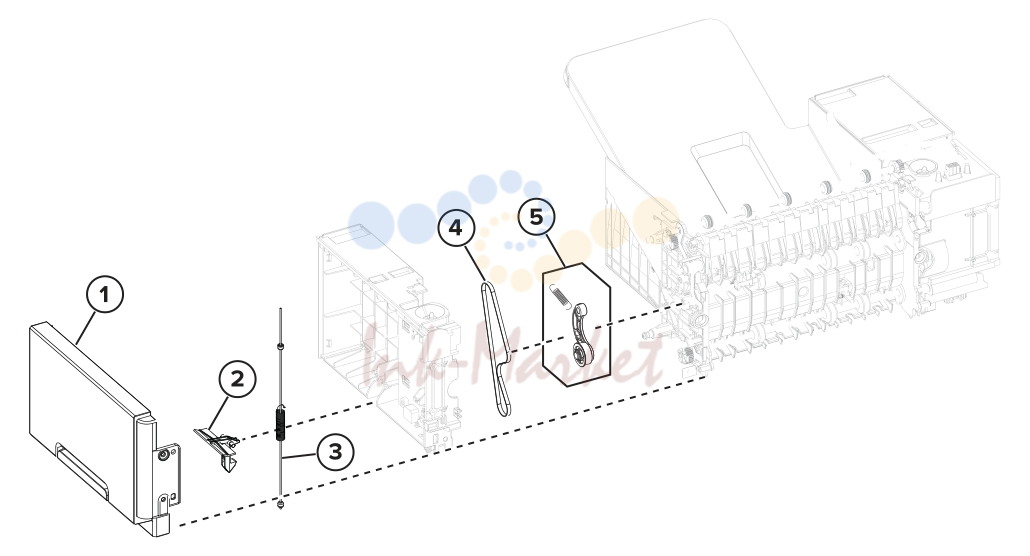

- выход expander 2
- выход expander 3
- выход expander 4

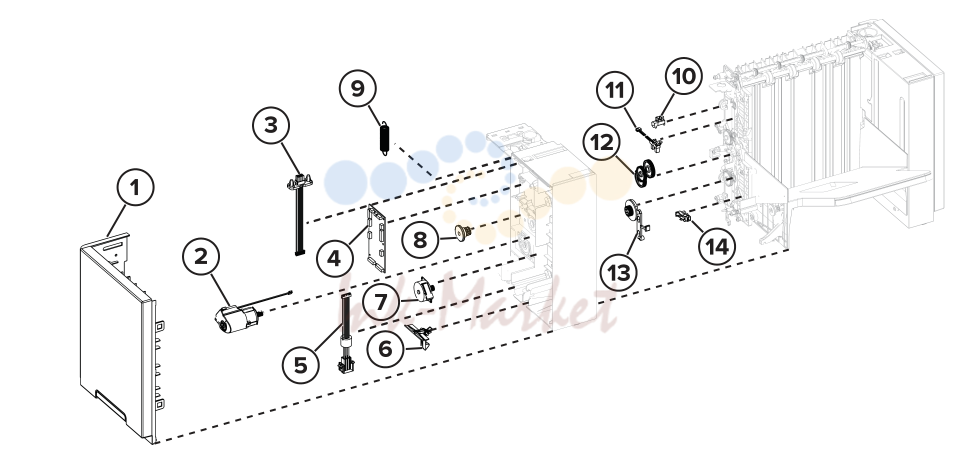

- High capacity output expander 1
- High capacity output expander 2

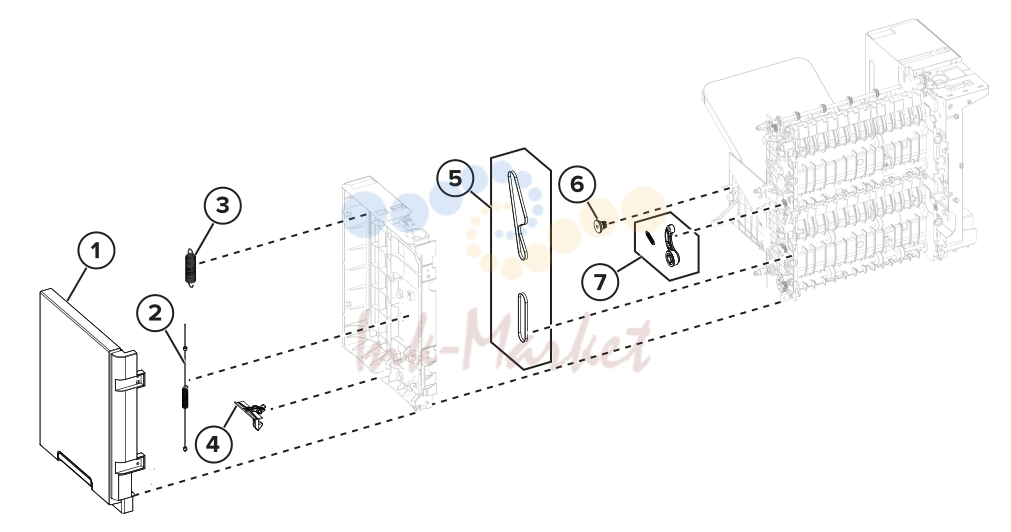

- High capacity output expander 3
- High capacity output expander 4

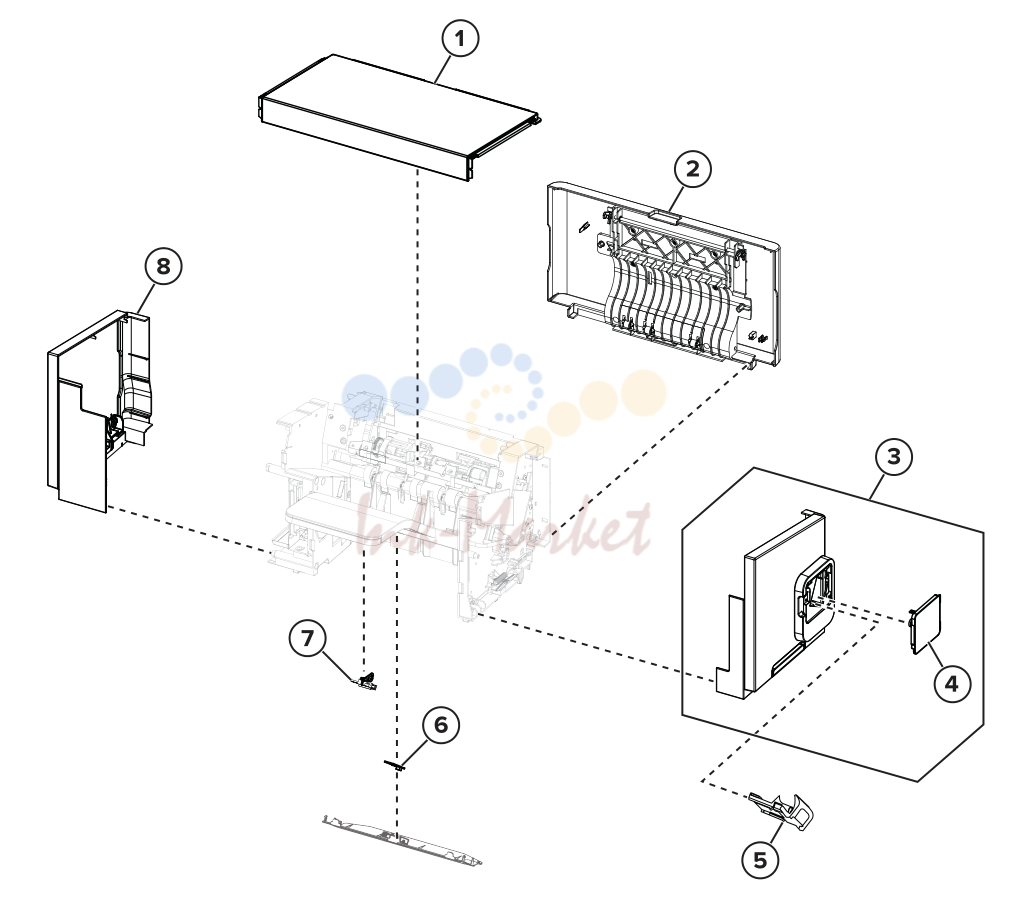

- Staple finisher 1
- Staple finisher 2

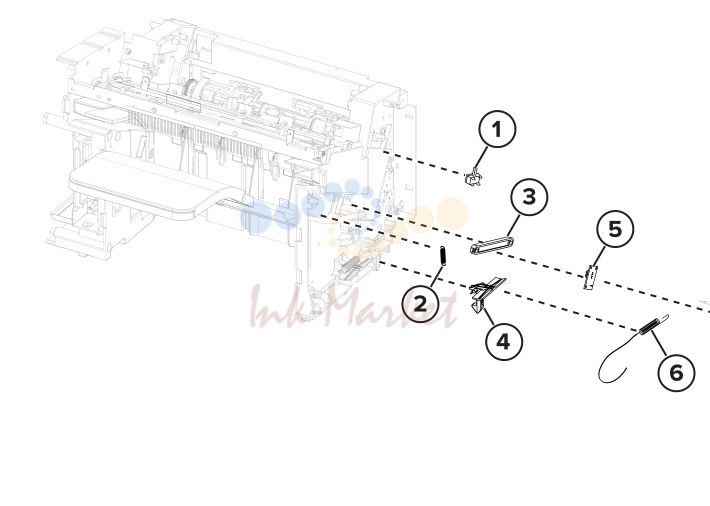

- Staple finisher 3
- Staple finisher 4

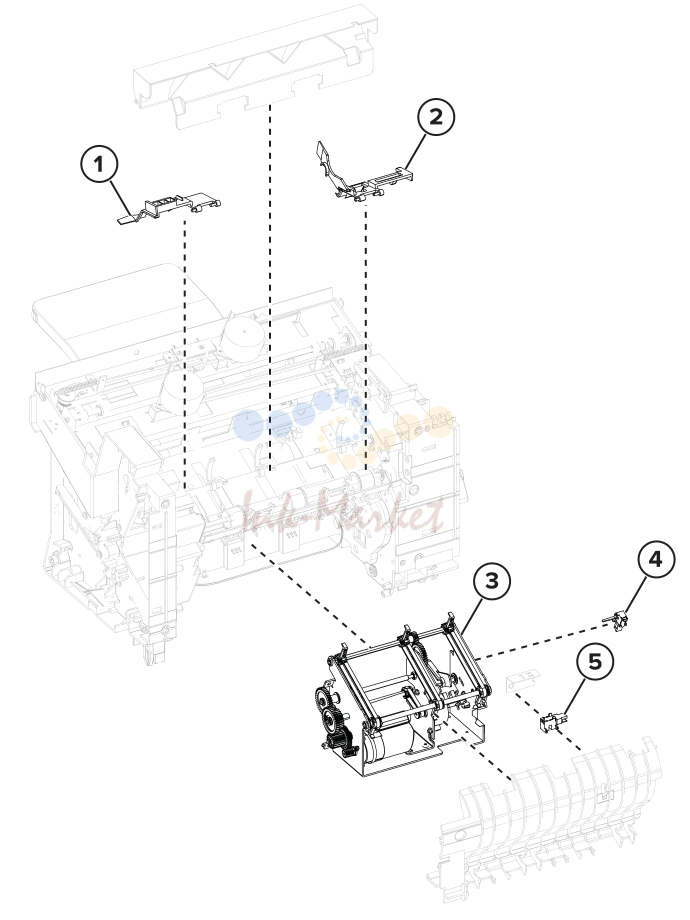

- Staple finisher 5
- Mailbox 1
- Mailbox 2
- Mailbox 3
- Staple, hole punch finisher 1
- Staple, hole punch finisher 2
- Staple, hole punch finisher 3
- Staple, hole punch finisher 4
- Staple, hole punch finisher 5

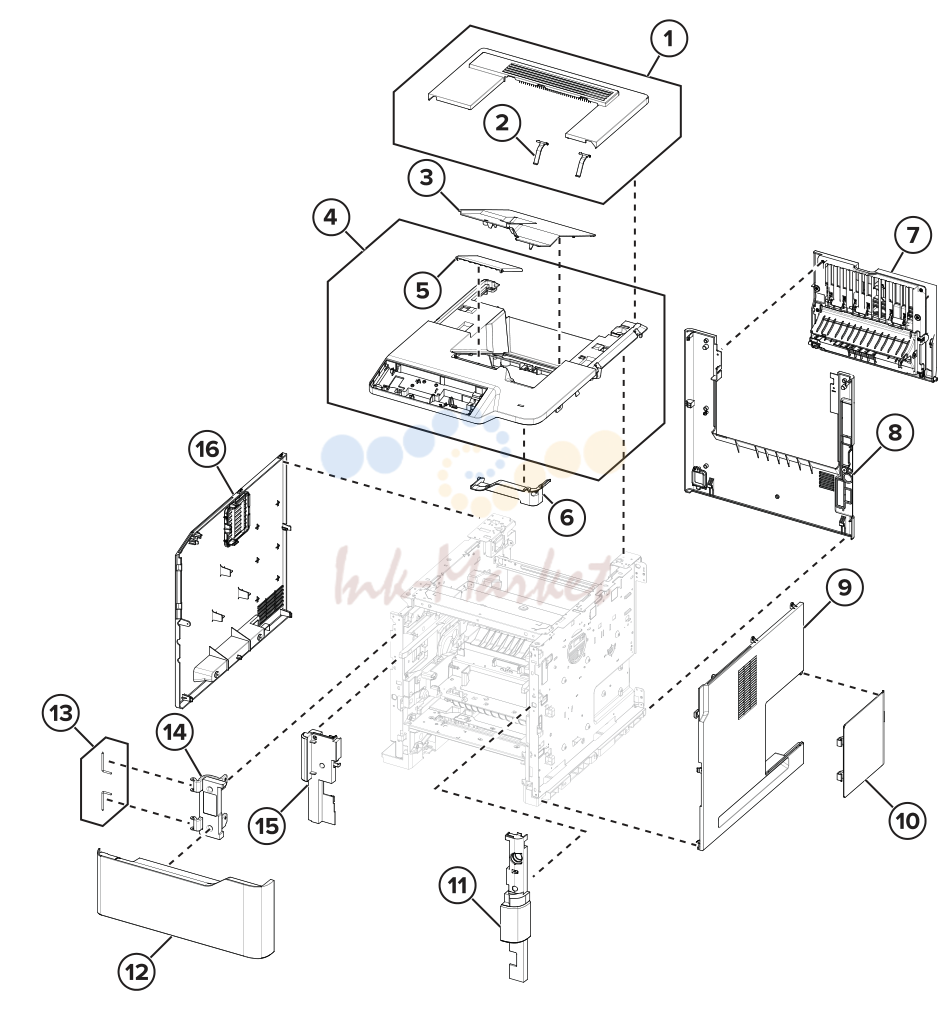

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1054 запросить цену → | верхняя крышка with static “верхняя крышка removal” on page 404 brush |
| 2 | 41X1055 запросить цену → | Paper stacking bail -- |
| 3 | 41X1114 запросить цену → | Printhead access cover “Printhead removal” on page 404 |
| 3 | 41X2137 запросить цену → | Printhead access cover “Printhead removal” on page 404 (Hot ролик) |
| 4 | 41X1632 запросить цену → | Bin cover “Bin cover removal” on page 408 |
| 5 | 41X1146 запросить цену → | Bin extender -- |
| 6 | 41X1059 запросить цену → | Trim cover -- |
| 7 | 41X1126 запросить цену → | задний door “задний door removal” on page 400 |
| 8 | 41X1065 запросить цену → | задняя крышка “задняя крышка removal” on page 401 |
| 9 | 41X1066 запросить цену → | правая крышка “правая крышка removal” on page 374 |
| 10 | 41X1128 запросить цену → | Controller board access “Controller board access door door removal” on page 378 |
| 11 | 41X1064 запросить цену → | Inner right cover “Inner right cover removal” on page 390 |
| 12 | 41X1070 запросить цену → | передний door “передний door removal” on page 388 |
| 13 | 41X1154 запросить цену → | передний door pins “передний door removal” on page 388 |
| 14 | 41X1069 запросить цену → | передний door bracket “передний door bracket removal” on page 385 |
| 15 | 41X1068 запросить цену → | Inner left cover “Inner left cover removal” on page |
| 16 | 41X1067 запросить цену → | левая крышка “левая крышка removal” on page 363 |

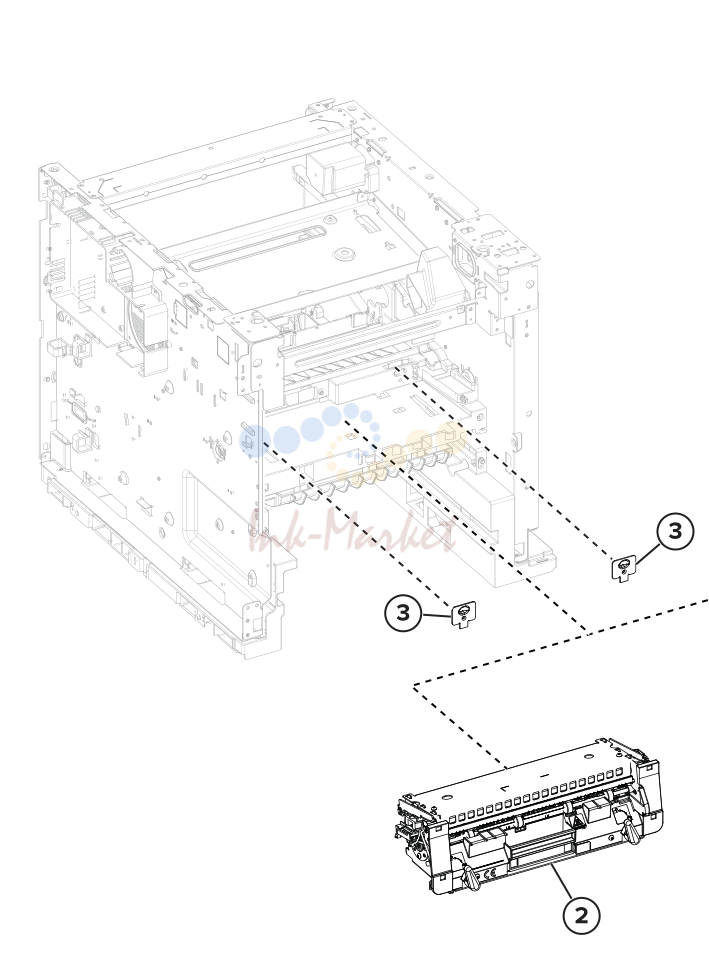

печь
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2148 под заказ | Hot roll fuser, 220V Contact “печь removal” on page 403 Detack LRP TYPE 13 |
| 1 | 41X2149 запросить цену → | Hot roll fuser, 115V Contact Detack “печь removal” on page 403 NLRP TYPE 17 |
| 1 | 41X2150 запросить цену → | Hot roll fuser, 220V Contact “печь removal” on page 403 Detack NLRP TYPE 19 |
| 2 | 41X1115 запросить цену → | ремень fuser, 115V LTR LRP TYPE 00 “печь removal” on page 403 |
| 2 | 41X1116 под заказ | ремень fuser, 230V A4 LRP TYPE 01 “печь removal” on page 403 |
| 2 | 41X1117 запросить цену → | ремень fuser, 100V A4 LRP TYPE 02 “печь removal” on page 403 |
| 2 | 41X2141 запросить цену → | ремень fuser, 115V A4 LRP TYPE 03 “печь removal” on page 403 |
| 2 | 41X2142 запросить цену → | ремень fuser, 230V LTR LRP “печь removal” on page 403 |
| 2 | 41X2143 запросить цену → | ремень fuser, 115V LTR NLRP “печь removal” on page 403 |
| 2 | 41X2144 запросить цену → | ремень fuser, 230V A4 NLRP “печь removal” on page 403 |
| 2 | 41X2145 запросить цену → | ремень fuser, 100V A4 NLRP “печь removal” on page 403 |
| 2 | 41X2146 запросить цену → | ремень fuser, 115V A4 NLRP “печь removal” on page 403 |
| 2 | 41X2155 запросить цену → | ремень fuser, 115V LTR LRP “печь removal” on page 403 |
| 2 | 41X2156 запросить цену → | ремень fuser, 230V A4 LRP TYPE 35 “печь removal” on page 403 |
| 2 | 41X2157 запросить цену → | ремень fuser, 115V A4 LRP TYPE 35 “печь removal” on page 403 |
| 2 | 41X2158 запросить цену → | ремень fuser, 230V LTR LRP TYPE 36 “печь removal” on page 403 |
| 3 | 41X1075 запросить цену → | печь attach bracket -- |

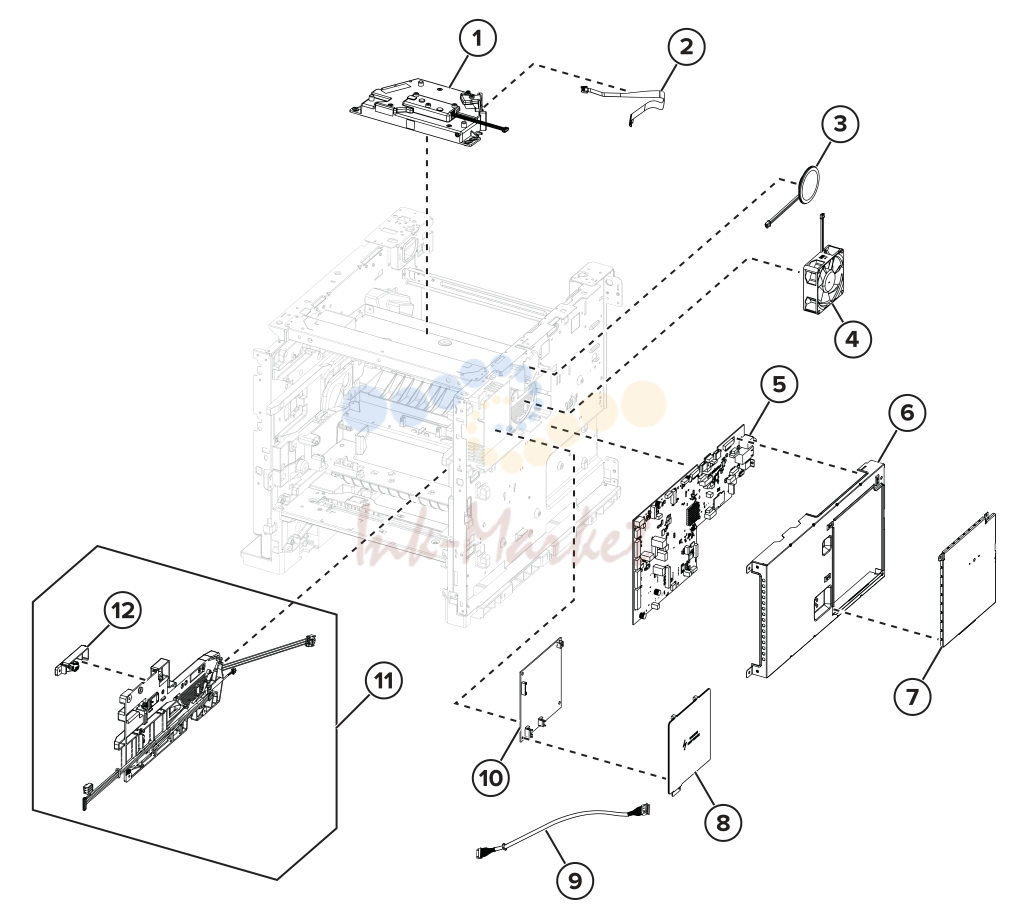

Electronics 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1106 под заказ | Printhead “Printhead removal” on page 404 |
| 2 | 41X1111 запросить цену → | Printhead video cable -- |
| 3 | 40X9079 запросить цену → | Speaker “Speaker removal” on page 380 |
| 4 | 41X1177 запросить цену → | вентилятор, 80 mm “картридж fan removal” on page |
| 5 | 41X1127 запросить цену → | Controller board “Controller board removal” on page 379 |
| 6 | 41X1052 запросить цену → | Controller board housing -- |
| 7 | 41X1053 запросить цену → | Controller board shield -- |
| 8 | 41X1622 запросить цену → | HVPS shield “High voltage contacts guide removal” on page 381 |
| 9 | 41X2320 запросить цену → | LVPS cable -- |
| 10 | 41X1099 запросить цену → | HVPS “HVPS removal” on page 375 |
| 11 | 41X1087 запросить цену → | High voltage contacts “High voltage contacts guide guide removal” on page 381 |
| 12 | 41X1088 запросить цену → | Toner cartridge bias -- roller |

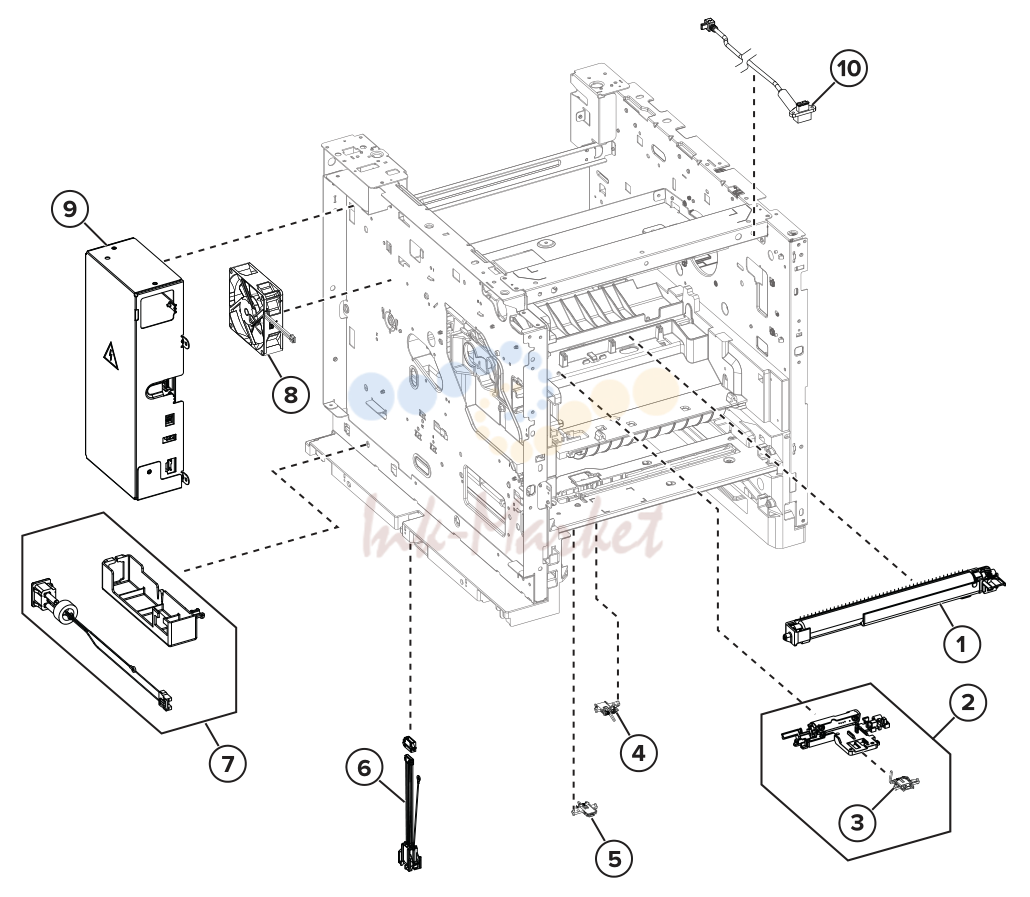

Electronics 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1076 ✓ в наличии | перенос roller “перенос roller removal” on page |
| 2 | 41X1077 запросить цену → | датчик (toner density) “датчик (toner density) removal” on page 399 |
| 3 | 41X1095 запросить цену → | датчик (input) “датчик (input) removal” on page |
| 4 | 41X1093 запросить цену → | датчик (pass‑through) “датчик (tray 1 pass‑through) removal” on page 415 |
| 5 | 41X1094 запросить цену → | датчик (tray 1 pick) “датчик (tray 1 pick) removal” on page 416 |
| 6 | 41X1086 запросить цену → | Optional tray interface -- cable |
| 7 | 41X1097 запросить цену → | AC power socket “AC power socket removal” on page 364 |
| 8 | 41X1177 запросить цену → | вентилятор, 80 mm “Main fan removal” on page 366 |
| 9 | 41X1112 под заказ | LVPS “LVPS removal” on page 368 |
| 10 | 41X2356 запросить цену → | USB host cable -- |

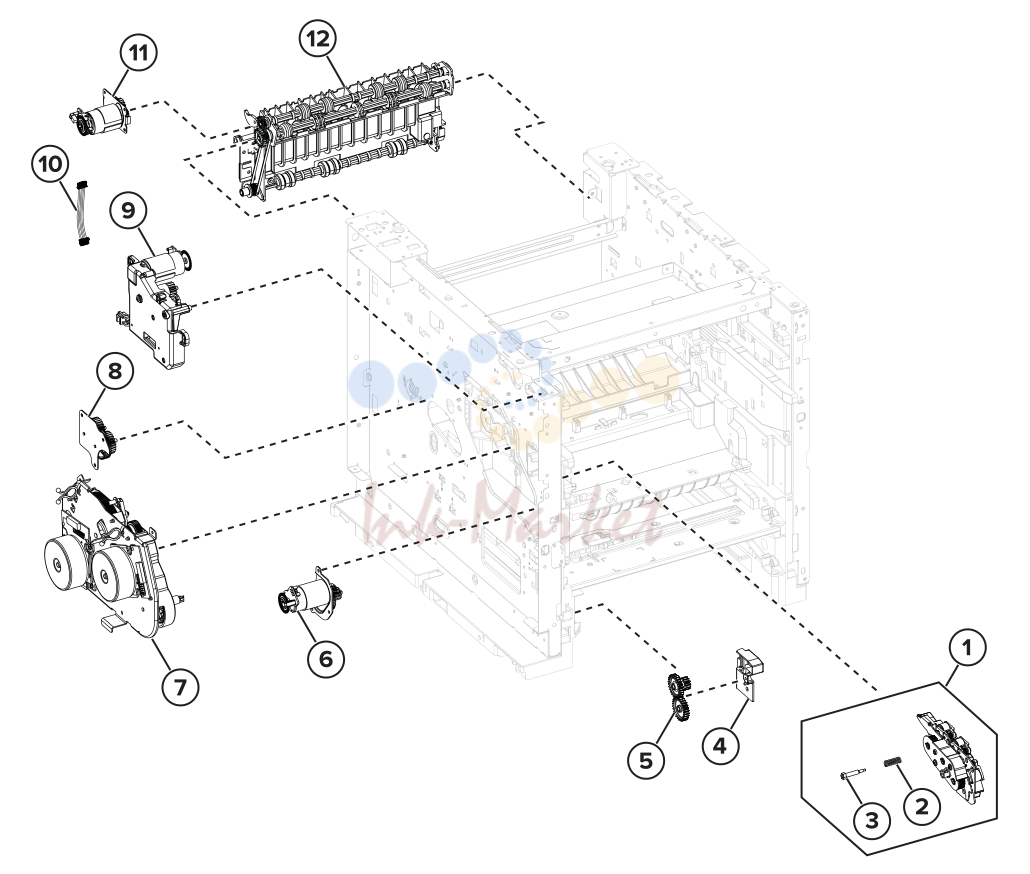

Motors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1079 запросить цену → | Aligner “Aligner removal” on page 393 |
| 2 | 41X2135 запросить цену → | Aligner spring -- |
| 3 | 41X1081 запросить цену → | Aligner screw -- |
| 4 | 41X2123 запросить цену → | шестерня cover “Optional tray drive gear removal” on page 413 |
| 5 | 41X1615 запросить цену → | Optional tray drive gear “Optional tray drive gear removal” on page 413 |
| 6 | 41X1105 запросить цену → | мотор (MPF) “мотор (MPF) removal” on page 367 |
| 7 | 41X1102 под заказ | Main motor drive “Main motor drive removal” on page 364 |
| 8 | 41X1104 запросить цену → | привод печи gears “привод печи gears removal” on page 366 |
| 9 | 41X1103 запросить цену → | Toner cartridge drive -- |
| 10 | 41X2355 запросить цену → | Toner cartridge motor -- cable |
| 11 | 41X1096 под заказ | мотор (redrive) “мотор (redrive) removal” on page |
| 12 | 41X1109 запросить цену → | верхний redrive “верхний redrive removal” on page 404 |

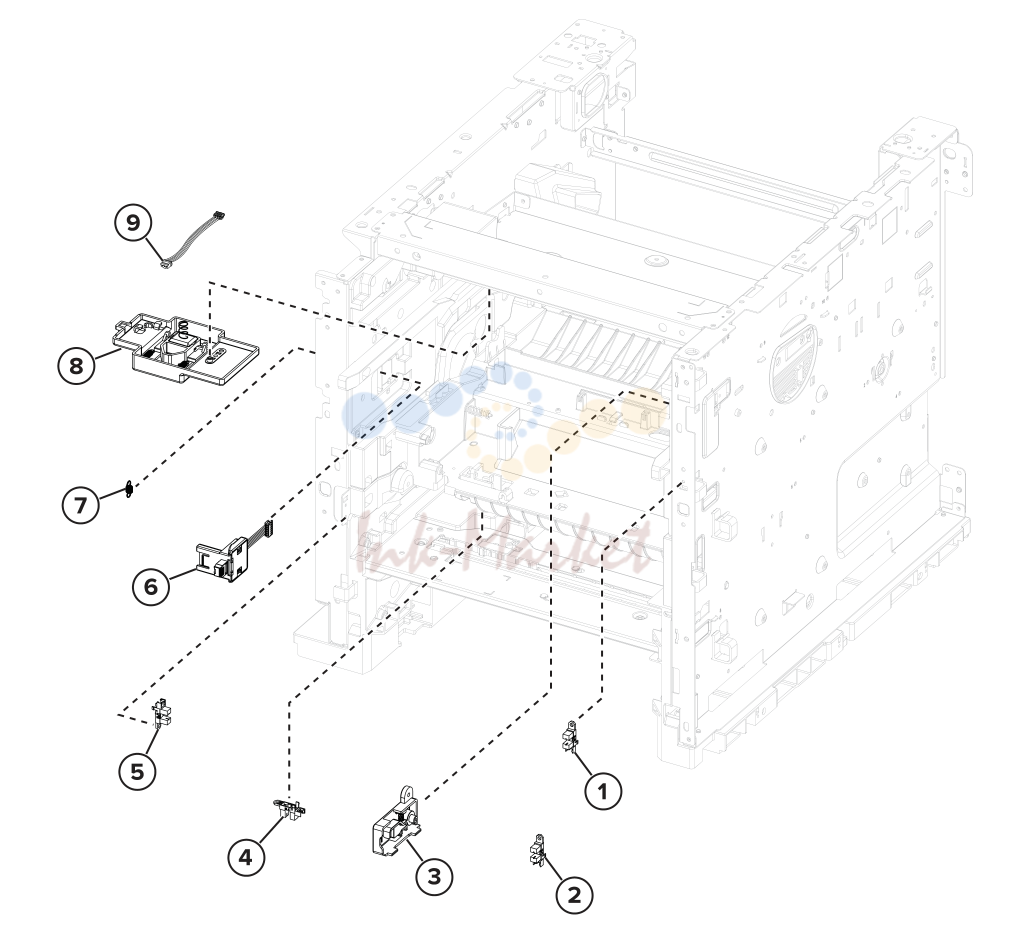

Sensors 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1083 под заказ | датчик (front door -- interlock) |
| 3 | 41X1089 запросить цену → | Toner cartridge shutter “Toner cartridge shutter actuator actuator removal” on page 384 |
| 6 | 41X1084 запросить цену → | датчик (toner smart chip) “датчик (toner smart chip) removal” on page 372 |
| 7 | 41X2124 запросить цену → | Toner smart chip spring “датчик (toner smart chip) removal” on page 372 |
| 8 | 41X1072 запросить цену → | датчик (toner low) “датчик (toner low) removal” on page 397 |
| 9 | 41X2353 запросить цену → | Toner low sensor cable -- |

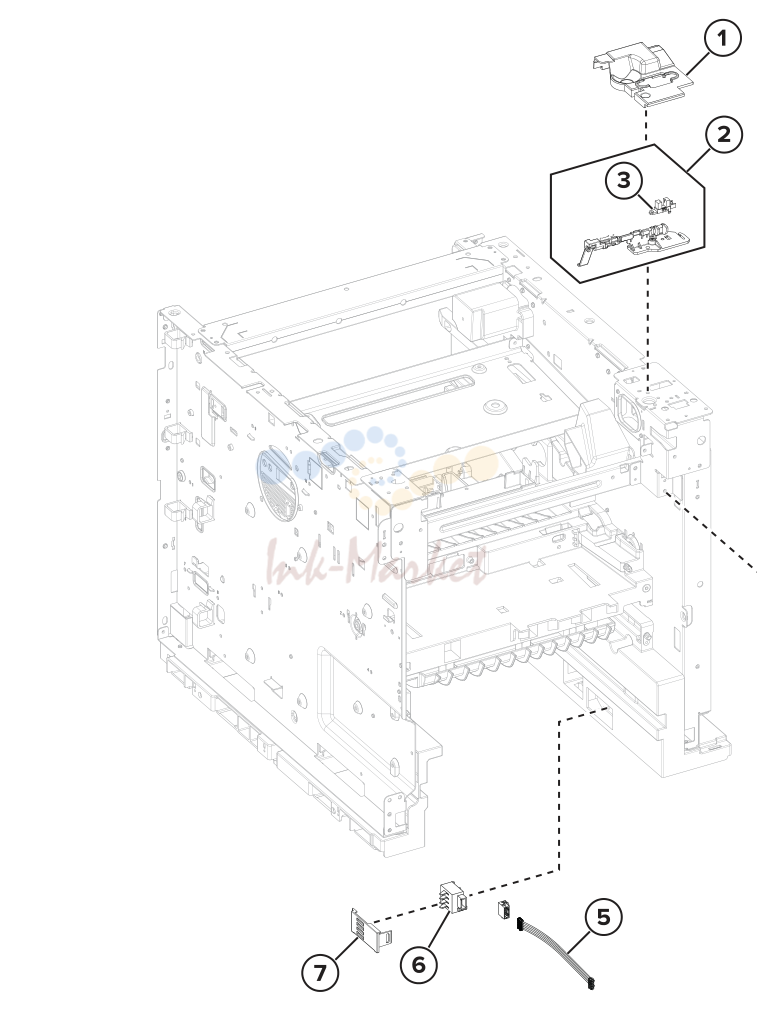

Sensors 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1056 запросить цену → | Bin full sensor cover “Bin full sensor cover removal” on page 407 |
| 2 | 41X1110 запросить цену → | датчик (standard bin full) -- with actuator |
| 3 | 41X1083 под заказ | датчик (standard bin full) “датчик (standard bin full) removal” on page 407 |
| 5 | 41X2354 запросить цену → | Paper size sensor cable -- |
| 6 | 40X7911 запросить цену → | датчик (paper size) “датчик (paper size) removal” on page 414 |
| 7 | 41X1085 запросить цену → | Paper size sensor cover “датчик (paper size) removal” on page 414 |

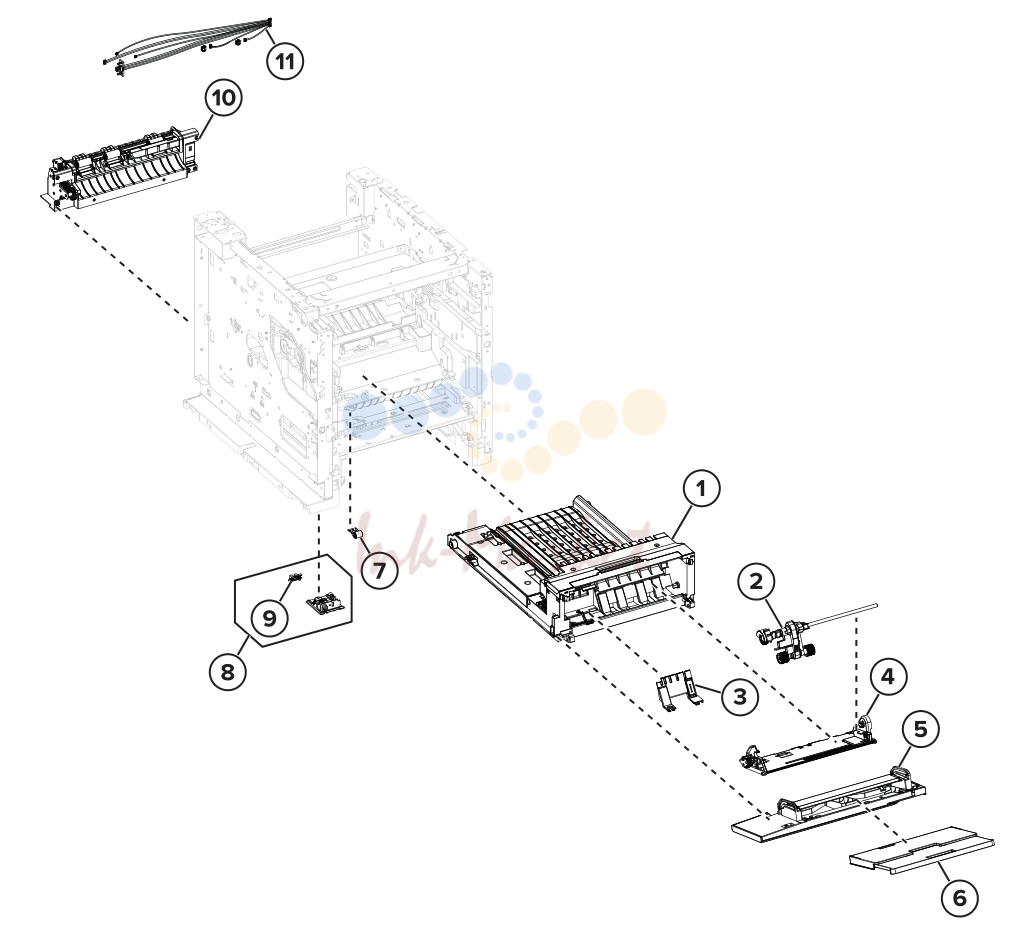

дуплекс
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1122 под заказ | дуплекс/MPF tray “дуплекс/MPF tray removal” on page 388 |
| 1 | 41X1648 запросить цену → | MPF tray (MS821n and -- MS823n) |
| 2 | 41X1123 под заказ | MPF pick roller “MPF pick roller removal” on page 396 |
| 3 | 41X1638 запросить цену → | MPF tray separator pad -- |
| 4 | 41X1635 запросить цену → | MPF tray drive/support -- |
| 5 | 41X1636 запросить цену → | MPF front door -- |
| 6 | 41X1124 запросить цену → | MPF tray extension -- |
| 7 | 41X1631 запросить цену → | дуплекс pinch roller -- |
| 8 | 41X1078 запросить цену → | датчик (duplex path) with “датчик (duplex path) with cover cover removal” on page 413 |
| 9 | 41X1083 под заказ | датчик (duplex path) “датчик (duplex path) with cover removal” on page 413 |
| 10 | 41X1050 под заказ | мотор (duplex) “мотор (duplex) removal” on page 401 |
| 11 | 41X2318 запросить цену → | датчик/redrive motor cable -- |

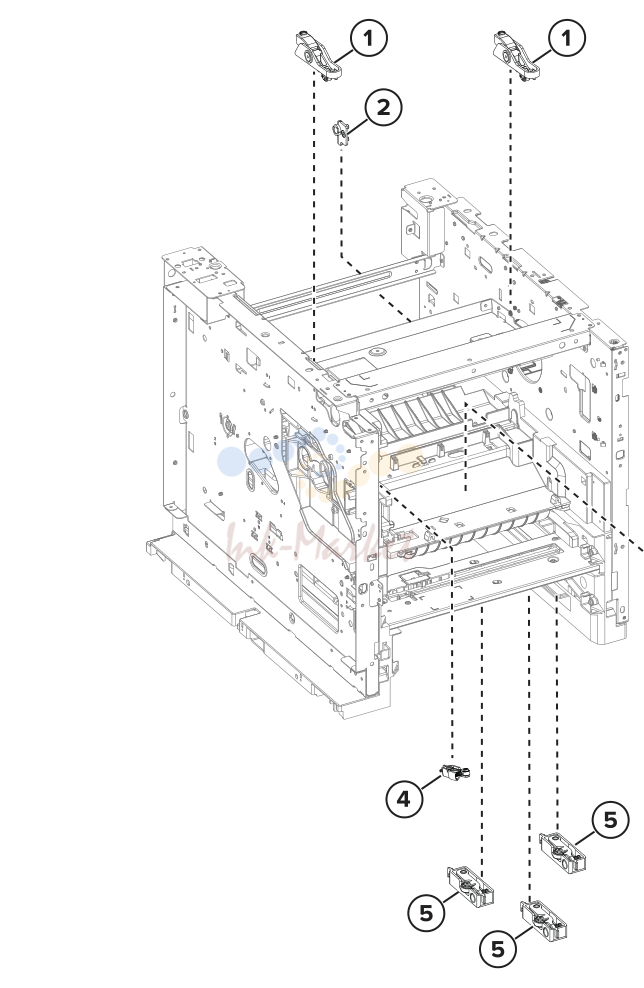

Frames
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1073 запросить цену → | Imaging unit clamp -- |
| 2 | 41X1092 запросить цену → | задний door right pivot -- |
| 3 | 41X1080 запросить цену → | Inner guide deflector “Inner guide deflector removal” on page 392 |
| 4 | 41X1618 запросить цену → | Imaging unit side bias roller -- |
| 5 | 41X1091 запросить цену → | лоток bias roller, front -- |

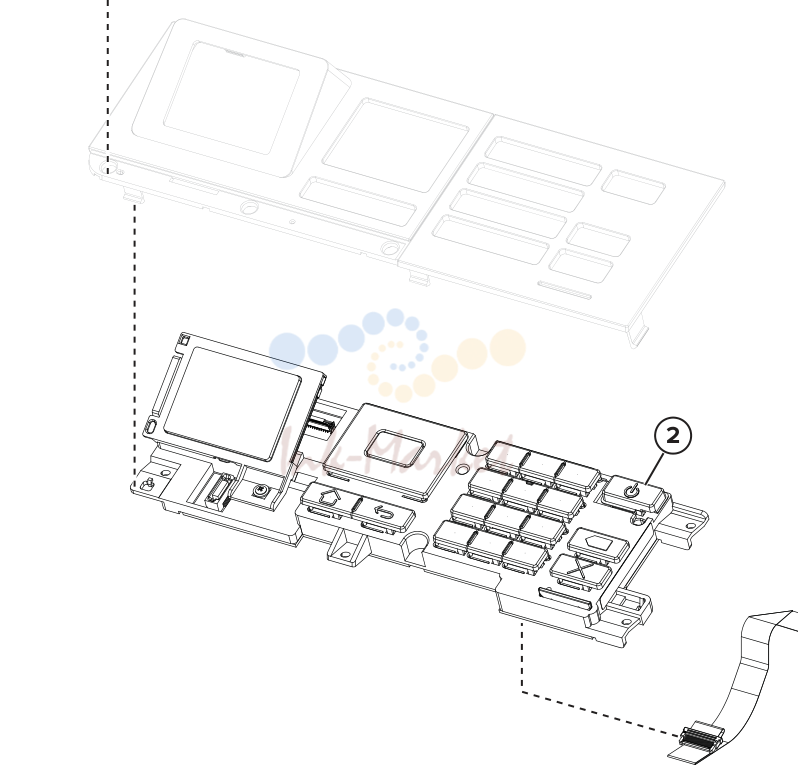

Control panel (2.4‑inch display)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2363 запросить цену → | Bezel (MS821) -- |
| 1 | 41X2367 запросить цену → | Bezel (MS823) -- |
| 1 | 41X2368 запросить цену → | Bezel (B2865) -- |
| 1 | 41X2369 запросить цену → | Bezel (B2866) -- |
| 1 | 41X2372 запросить цену → | Bezel (MS825) -- |
| 1 | 41X2376 запросить цену → | Bezel (MS725) -- |
| 2 | 41X1733 запросить цену → | Control panel (2.4‑inch) board and display -- |
| 3 | 41X2321 запросить цену → | Control panel cable -- |

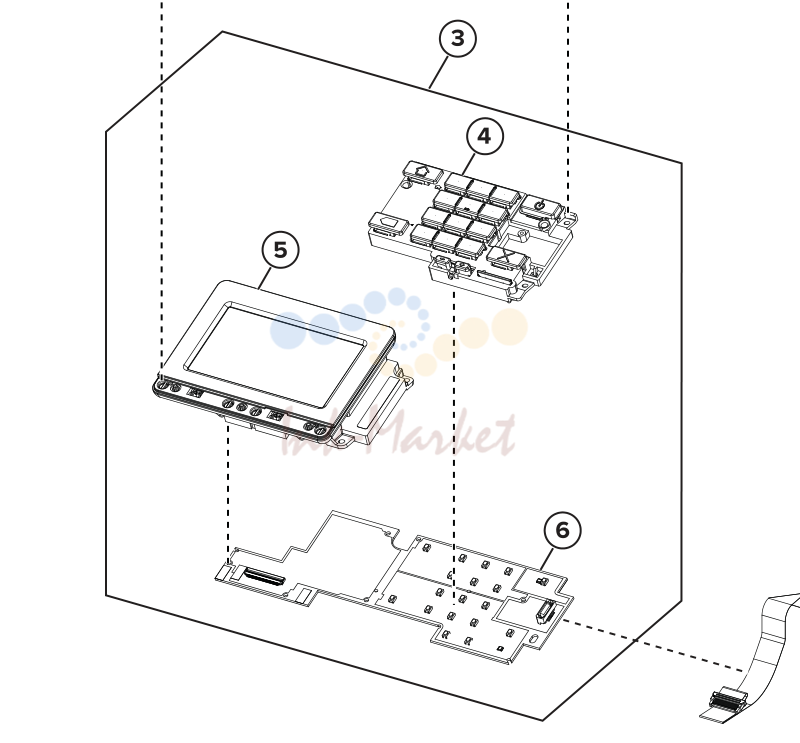

Control panel (4.3‑inch display)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1060 запросить цену → | Control panel (4.3‑inch “Control panel (4.3-inch display) display) cover removal” on page 396 |
| 2 | 41X2364 запросить цену → | Bezel (MS822) -- |
| 2 | 41X2366 запросить цену → | Bezel (M5255) -- |
| 2 | 41X2371 запросить цену → | Bezel (M5265) -- |
| 2 | 41X2373 запросить цену → | Bezel (MS826) -- |
| 2 | 41X2375 запросить цену → | Bezel (M5270) -- |
| 3 | 41X1062 запросить цену → | Control panel (4.3‑inch “Control panel (4.3-inch display) display) removal” on page 396 |
| 4 | 41X1057 запросить цену → | Control panel button kit -- |
| 5 | 41X2139 запросить цену → | Control panel display ‑‑ (4.3‑inch) |
| 6 | 41X1058 запросить цену → | Control panel (4.3‑inch) board -- |
| 7 | 41X2321 запросить цену → | Control panel cable -- |

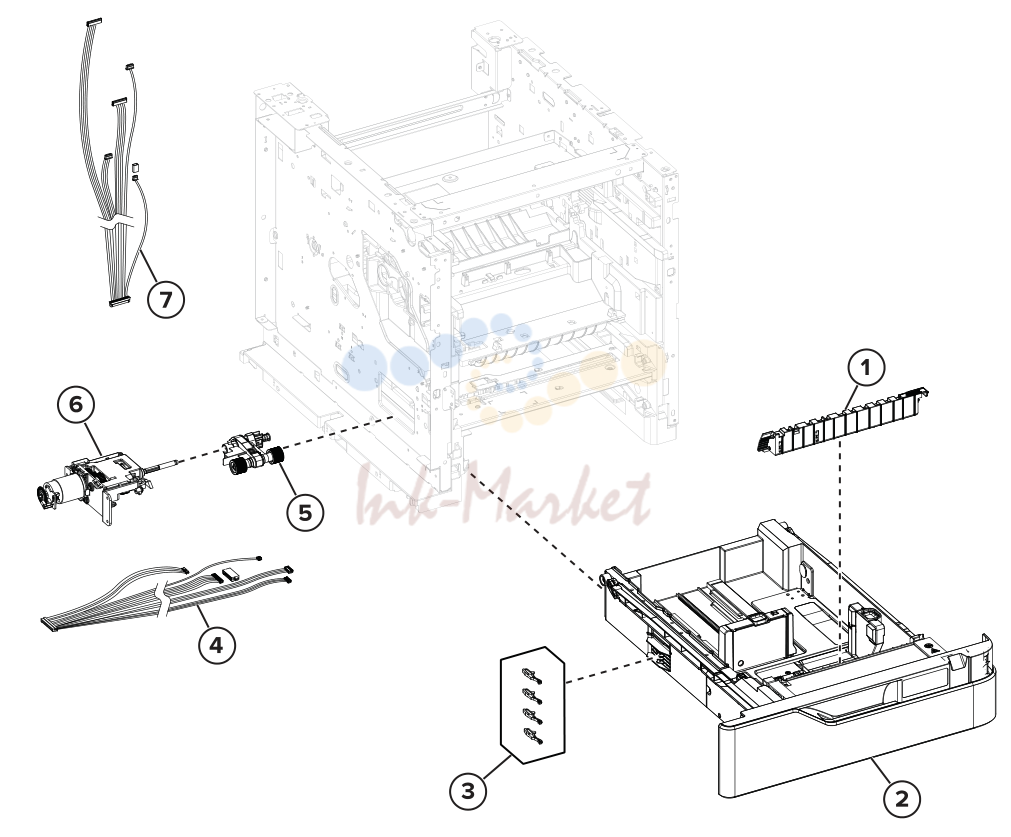

лоток/feed
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 411 |
| 2 | 41X1118 под заказ | лоток insert “лоток insert removal” on page 411 |
| 3 | 41X1120 запросить цену → | Paper size sensor actuator -- |
| 4 | 41X2317 запросить цену → | Feeder/paper path cable -- |
| 5 | 41X1108 ✓ в наличии | лоток 1 pick roller “Pick roller removal” on page 412 |
| 6 | 41X1107 под заказ | Paper feeder “Paper feeder removal” on page |
| 7 | 41X2319 запросить цену → | Feeder/paper path cable -- |

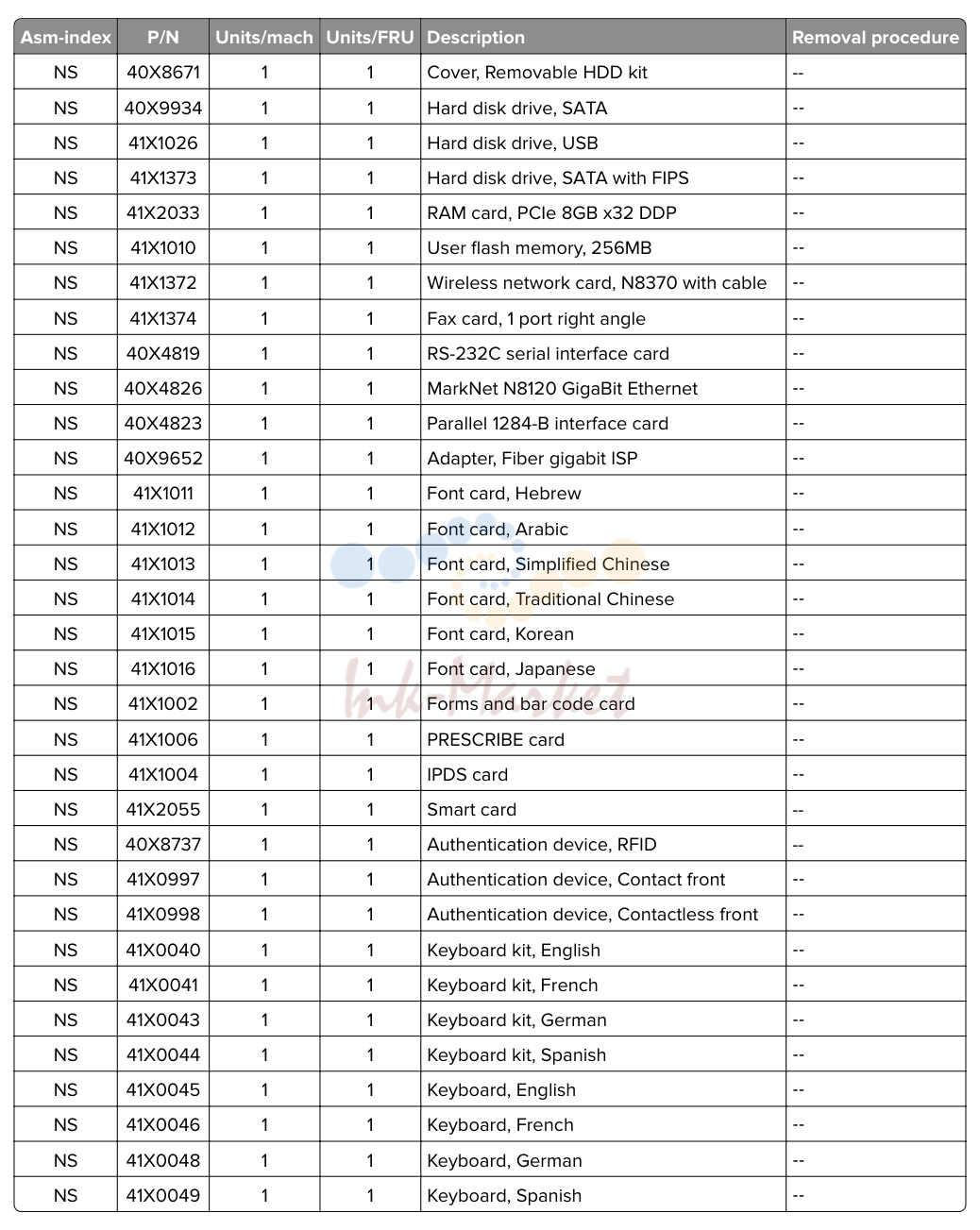

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 40X8671 запросить цену → | крышка, Removable HDD kit -- | |
| 40X9934 запросить цену → | Hard disk drive, SATA ‑‑ | |
| 41X1026 запросить цену → | Hard disk drive, USB ‑‑ | |
| 41X1373 запросить цену → | Hard disk drive, SATA with FIPS ‑‑ | |
| 41X2033 запросить цену → | RAM card, PCIe 8GB x32 DDP ‑‑ | |
| 41X1010 запросить цену → | User flash memory, 256MB ‑‑ | |
| 41X1372 запросить цену → | Wireless network card, N8370 with cable ‑‑ | |
| 41X1374 запросить цену → | Fax card, 1 port right angle ‑‑ | |
| 40X4819 запросить цену → | RS-232C serial interface card ‑‑ | |
| 40X4826 запросить цену → | MarkNet N8120 GigaBit Ethernet ‑‑ | |
| 40X4823 запросить цену → | Parallel 1284-B interface card ‑‑ | |
| 40X9652 запросить цену → | Adapter, Fiber gigabit ISP ‑‑ | |
| 41X1011 запросить цену → | Font card, Hebrew ‑‑ | |
| 41X1012 запросить цену → | Font card, Arabic ‑‑ | |
| 41X1013 запросить цену → | Font card, Simplified Chinese ‑‑ | |
| 41X1014 запросить цену → | Font card, Traditional Chinese ‑‑ | |
| 41X1015 запросить цену → | Font card, Korean ‑‑ | |
| 41X1016 запросить цену → | Font card, Japanese ‑‑ | |
| 41X1002 запросить цену → | Forms and bar code card ‑‑ | |
| 41X1006 запросить цену → | PRESCRIBE card ‑‑ | |
| 41X1004 запросить цену → | IPDS card ‑‑ | |
| 41X2055 запросить цену → | Smart card -- | |
| 40X8737 запросить цену → | Authentication device, RFID -- | |
| 41X0997 запросить цену → | Authentication device, Contact front ‑‑ | |
| 41X0998 запросить цену → | Authentication device, Contactless front ‑‑ | |
| 41X0040 запросить цену → | Keyboard kit, English ‑‑ | |
| 41X0041 запросить цену → | Keyboard kit, French ‑‑ | |
| 41X0043 запросить цену → | Keyboard kit, German ‑‑ | |
| 41X0044 запросить цену → | Keyboard kit, Spanish ‑‑ | |
| 41X0045 запросить цену → | Keyboard, English ‑‑ | |
| 41X0046 запросить цену → | Keyboard, French ‑‑ | |
| 41X0048 запросить цену → | Keyboard, German ‑‑ | |
| 41X0049 запросить цену → | Keyboard, Spanish ‑‑ |

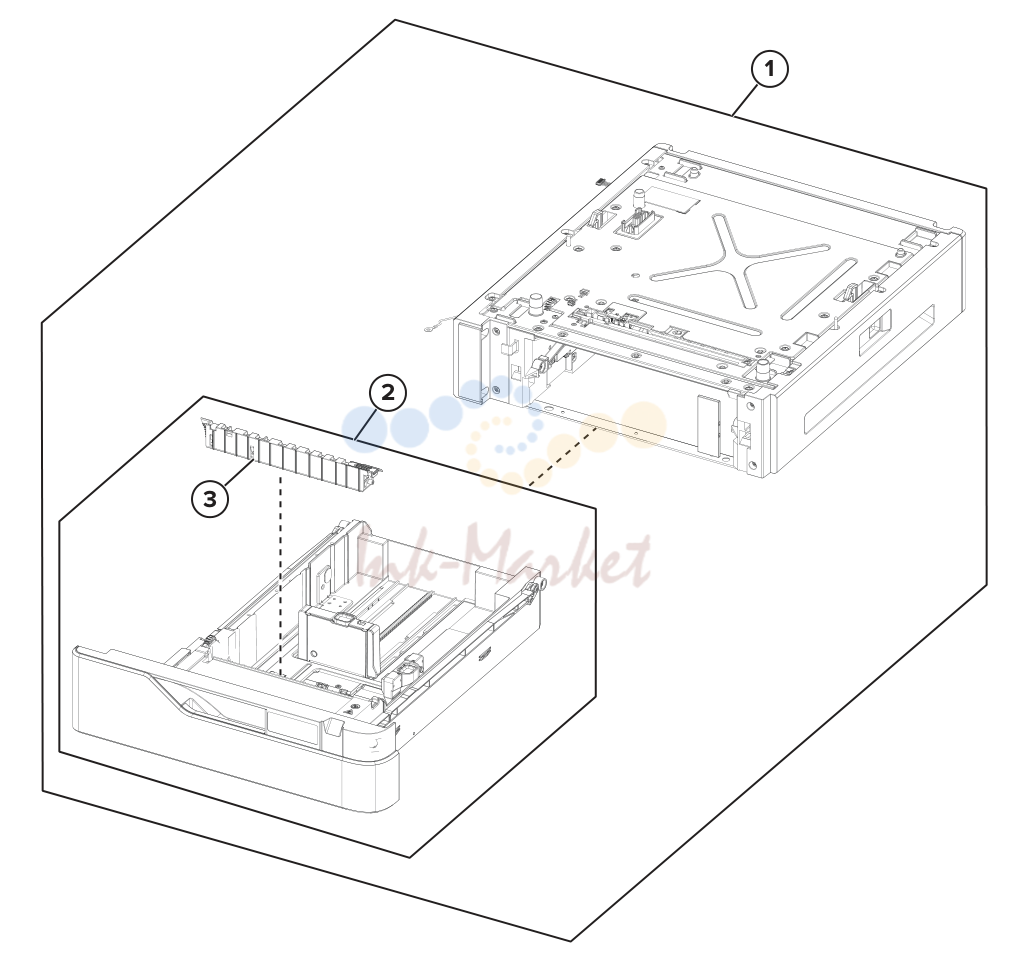

250- and 550-sheet tray options 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1649 запросить цену → | Optional 250-sheet “Optional 250‑ and 550-sheet tray tray removal” on page 442 |
| 1 | 41X1658 запросить цену → | Optional 550-sheet “Optional 250‑ and 550-sheet tray tray removal” on page 442 |
| 1 | 41X2177 запросить цену → | Optional 250-sheet “Optional 250‑ and 550-sheet tray tray, lockable removal” on page 442 |
| 1 | 41X2179 запросить цену → | Optional 550-sheet “Optional 250‑ and 550-sheet tray tray, lockable removal” on page 442 |
| 2 | 41X1650 запросить цену → | 250-sheet tray insert “лоток insert removal” on page 411 |
| 2 | 41X1118 под заказ | 550-sheet tray insert “лоток insert removal” on page 411 |
| 3 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 411 |
| 41X2208 запросить цену → | лоток level indicator “лоток level indicator removal” on page 450 |

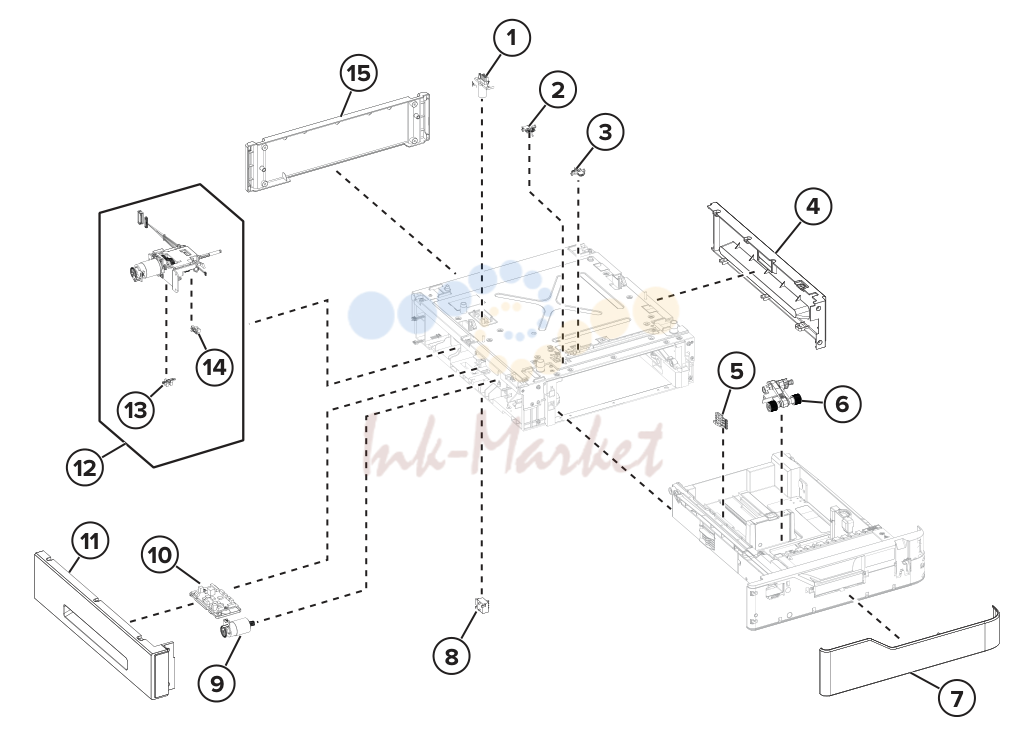

250- and 550-sheet tray options 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1655 запросить цену → | Interface cable “250‑ and 550-sheet tray interface cable removal” on page 457 |
| 2 | 41X1093 запросить цену → | датчик (pick) “датчик (250‑ and 550-sheet tray pick) removal” on page 454 |
| 3 | 41X1094 запросить цену → | датчик (pass‑through) “датчик (250‑ and 550-sheet tray pass‑through) removal” on page 454 |
| 4 | 41X1653 запросить цену → | правая крышка (optional “250‑ and 550-sheet tray right cover |
| 4 | 41X1661 запросить цену → | правая крышка (optional “250‑ and 550-sheet tray right cover |
| 5 | 41X1120 запросить цену → | Paper size sensor “250‑ and 550-sheet tray paper size actuator sensor actuator removal” on page 460 |
| 6 | 41X1108 ✓ в наличии | Pick roller “Pick roller removal” on page 450 |
| 7 | 41X1651 запросить цену → | передняя крышка (250-sheet “250‑ and 550-sheet tray insert front tray insert) cover removal” on page 449 |
| 7 | 41X2304 запросить цену → | передняя крышка (550-sheet “250‑ and 550-sheet tray insert front tray insert) cover removal” on page 449 |
| 8 | 40X7911 запросить цену → | датчик (paper size) “датчик (250‑ and 550-sheet tray paper size) removal” on page 459 |
| 9 | 41X1656 запросить цену → | мотор (transport) “мотор (250‑ and 550-sheet tray transport) removal” on page 451 |
| 10 | 41X1657 запросить цену → | Controller board “250‑ and 550-sheet tray controller (optional 250-sheet board removal” on page 453 tray) |
| 10 | 41X2194 запросить цену → | Controller board “250‑ and 550-sheet tray controller (optional 550-sheet board removal” on page 453 tray) |
| 11 | 41X1652 запросить цену → | левая крышка (optional “250‑ and 550-sheet tray left cover |
| 11 | 41X1660 запросить цену → | левая крышка (optional “250‑ and 550-sheet tray left cover |
| 12 | 41X1107 под заказ | Paper feeder “250‑ and 550-sheet tray paper feeder removal” on page 451 |
| 13 | 41X1083 под заказ | датчик (paper present) “датчик (250‑ and 550-sheet tray paper present) removal” on page 456 |
| 15 | 41X1654 запросить цену → | задняя крышка (optional “250‑ and 550-sheet tray rear cover |
2100‑sheet tray option 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1669 запросить цену → | Optional 2100-sheet tray “Optional 2100‑sheet tray removal” on page 417 |
| 2 | 41X1673 запросить цену → | 2100-sheet tray base “2100-sheet tray insert removal” on page 419 |
| 3 | 41X1670 запросить цену → | 2100-sheet tray insert “2100-sheet tray insert removal” on page 419 |
| 4 | 41X1119 ✓ в наличии | Separator pad “Separator pad removal” on page 411 |
| 5 | 40X8176 запросить цену → | A5 length guide ‑‑ |
| 6 | 41X1675 запросить цену → | 2100‑sheet tray front “2100-sheet tray front cover removal” cover on page 429 |
| 41X2208 запросить цену → | лоток level indicator ‑‑ |
2100‑sheet tray option 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1677 запросить цену → | 2100‑sheet tray right “2100-sheet tray right cover removal” cover on page 423 |
| 2 | 41X1687 запросить цену → | 2100-sheet tray “2100-sheet tray elevator drive elevator drive removal” on page 431 |
| 3 | 40X4593 запросить цену → | лоток rails “2100-sheet tray rails removal” on page 436 |
| 4 | 41X1676 запросить цену → | 2100‑sheet tray left “2100-sheet tray left cover removal” on cover page 420 |
| 5 | 41X1686 запросить цену → | мотор (2100‑sheet “мотор (2100-sheet tray transport) tray transport) removal” on page 425 |
| 6 | 41X1684 запросить цену → | 2100‑sheet tray “2100-sheet tray controller board controller board removal” on page 430 |
| 7 | 41X1685 запросить цену → | 2100‑sheet tray “2100-sheet tray interface cable interface cable removal” on page 433 |
| 8 | 41X1678 запросить цену → | 2100‑sheet tray rear “2100-sheet tray rear cover removal” on cover page 420 |
2100‑sheet tray option 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1083 под заказ | датчик (2100-sheet tray “датчик (2100-sheet tray near near empty) empty) removal” on page 437 |
| 3 | 40X8177 под заказ | 2100-sheet tray elevator ‑‑ sensor actuator |
| 4 | 40X7911 запросить цену → | датчик (2100-sheet tray “датчик (2100-sheet tray paper size) paper size) removal” on page 432 |
| 5 | 40X4585 запросить цену → | 2100-sheet tray bellcrank “2100-sheet tray bellcrank removal” on page 435 |
| 6 | 41X1108 ✓ в наличии | 2100-sheet tray pick roller ‑‑ |
| 7 | 41X1094 запросить цену → | датчик (2100-sheet tray “датчик (2100-sheet tray pick) pick) removal” on page 430 |
| 8 | 41X1683 запросить цену → | 2100-sheet tray paper “2100-sheet tray paper feeder feeder removal” on page 440 |
Optional bins
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1693 запросить цену → | Optional staple, hole “Optional staple, hole punch finisher punch finisher removal” on page 645 |
| 2 | 41X1696 запросить цену → | Optional high capacity “Optional high capacity output output expander expander removal” on page 492 |
| 3 | 41X1691 запросить цену → | Optional staple finisher “Optional staple finisher removal” on page 528 |
| 4 | 41X1694 запросить цену → | Optional 4‑bin mailbox “Optional 4‑bin mailbox removal” on page 595 |
| 5 | 41X1695 запросить цену → | Optional output “Optional output expander removal” on expander page 463 |
выход expander 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8190 запросить цену → | выход expander left “выход expander left cover removal” cover on page 469 |
| 2 | 40X8206 запросить цену → | выход expander upper “выход expander upper interface interface cable cable removal” on page 472 |
| 3 | 40X8205 запросить цену → | выход expander lower “выход expander lower interface interface cable cable removal” on page 472 |
| 4 | 40X8256 под заказ | мотор (OE diverter) “мотор (OE diverter) removal” on page 476 |
| 5 | 40X8721 запросить цену → | выход expander latch “выход expander latch removal” on page 475 |
| 6 | 40X8714 запросить цену → | мотор (OE transport) “мотор (OE transport) removal” on page 479 |
| 7 | 40X8199 запросить цену → | выход expander “выход expander controller board controller board removal” on page 471 |
| 8 | 40X7592 под заказ | датчик (OE rear door “датчик (OE rear door interlock) interlock) removal” on page 481 |
| 9 | 40X8726 запросить цену → | выход expander drive “выход expander drive gear removal” gear on page 478 |
| 10 | 40X8722 запросить цену → | выход expander “выход expander diverter plunger diverter plunger в сборе removal” on page 476 в сборе |
выход expander 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8187 запросить цену → | выход expander right “выход expander right cover removal” cover on page 467 |
| 2 | 40X8721 запросить цену → | выход expander latch “выход expander latch removal” on page 475 |
| 3 | 41X2193 запросить цену → | выход expander “выход expander spring with string spring with string removal” on page 474 |
| 4 | 40X8732 запросить цену → | выход expander drive “выход expander drive belt removal” belt on page 487 |
| 5 | 40X8718 запросить цену → | выход expander belt “выход expander belt tensioner tensioner removal” on page 487 |

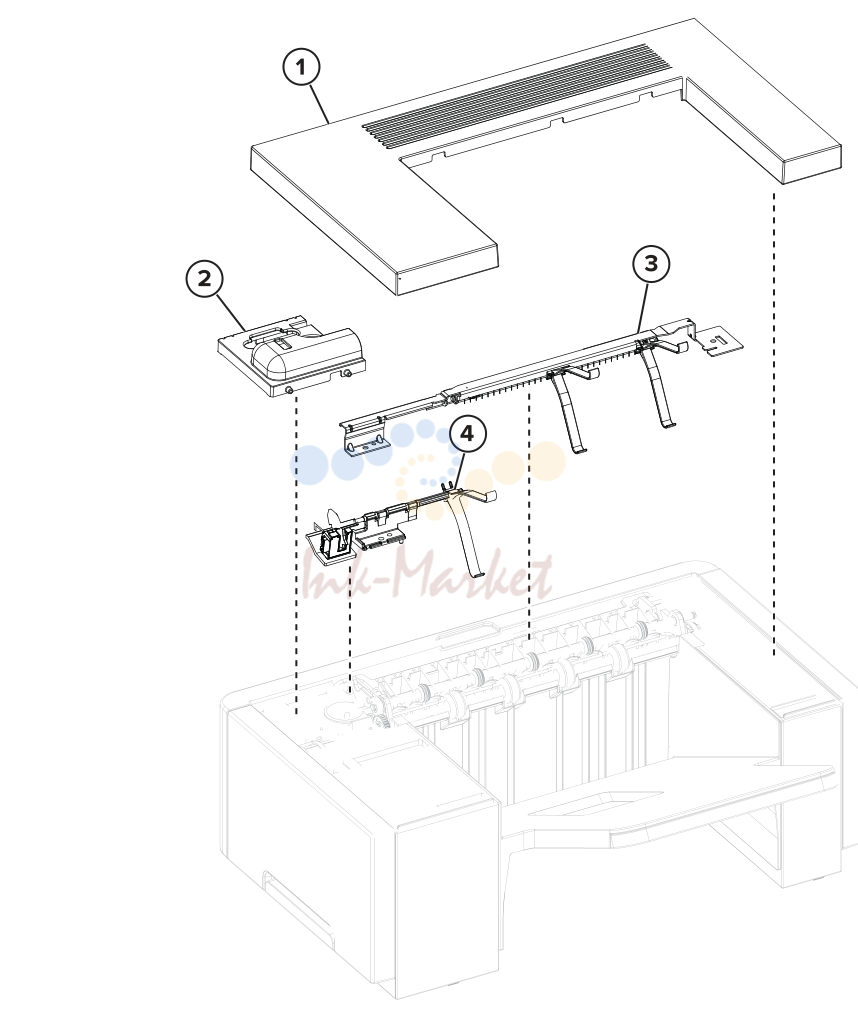

выход expander 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8196 запросить цену → | выход expander top “выход expander top cover removal” cover on page 463 |
| 2 | 40X8715 запросить цену → | выход expander “выход expander sensor cover sensor cover removal” on page 466 |
| 3 | 40X8712 запросить цену → | выход expander bin full “выход expander bin full flag flag removal” on page 466 |
| 4 | 40X8191 запросить цену → | датчик (OE bin full) with “датчик (OE bin full) with flag removal” flag on page 466 |

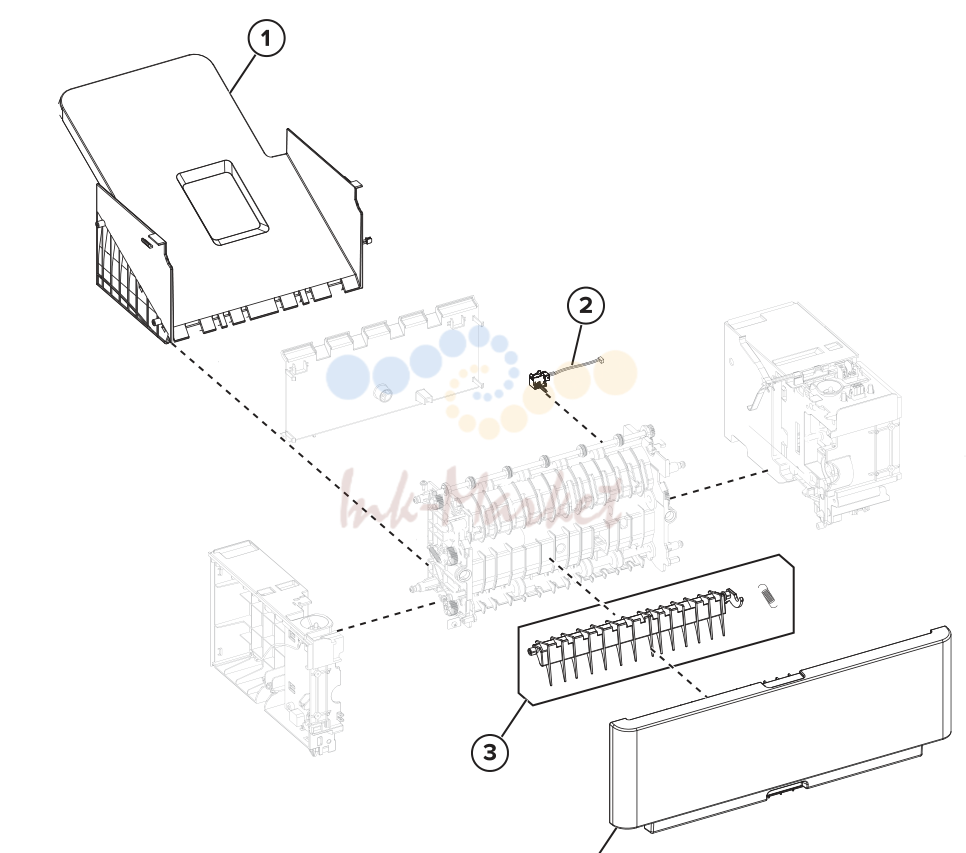

выход expander 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8717 запросить цену → | выход expander bin “выход expander bin removal” on page 488 |
| 2 | 40X8729 запросить цену → | датчик (OE “датчик (OE pass‑through) removal” pass‑through) on page 489 |
| 3 | 40X8713 запросить цену → | выход expander “выход expander diverter removal” diverter on page 485 |
| 4 | 41X1868 запросить цену → | выход expander rear “выход expander rear door removal” door on page 464 |
High capacity output expander 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8202 запросить цену → | HCOE left cover “HCOE left cover removal” on page |
| 2 | 40X8730 запросить цену → | мотор (HCOE “мотор (HCOE transport) removal” on transport) page 515 |
| 3 | 40X8206 запросить цену → | HCOE upper interface “HCOE upper interface cable removal” cable on page 501 |
| 4 | 40X8199 запросить цену → | HCOE controller board “HCOE controller board removal” on page 499 |
| 5 | 40X8205 запросить цену → | HCOE lower interface “HCOE lower interface cable removal” cable on page 500 |
| 6 | 40X8721 запросить цену → | HCOE latch “HCOE latch removal” on page 501 |
| 7 | 40X8256 под заказ | мотор (HCOE diverter) “мотор (HCOE diverter) removal” on page 503 |
| 8 | 40X8731 запросить цену → | HCOE bin pinion “HCOE bin pinion removal” on page 505 |
| 9 | 40X8733 запросить цену → | HCOE bin spring “HCOE bin spring removal” on page 504 |
| 10 | 40X7592 под заказ | датчик (HCOE rear “датчик (HCOE rear door interlock) door interlock) removal” on page 506 |
| 11 | 40X8728 запросить цену → | датчик (HCOE bin) “датчик (HCOE bin) removal” on page 503 |
| 12 | 40X8726 запросить цену → | HCOE drive gear “HCOE drive gear в сборе removal” в сборе on page 513 |
| 13 | 40X8722 запросить цену → | HCOE diverter plunger “HCOE diverter plunger в сборе в сборе removal” on page 511 |

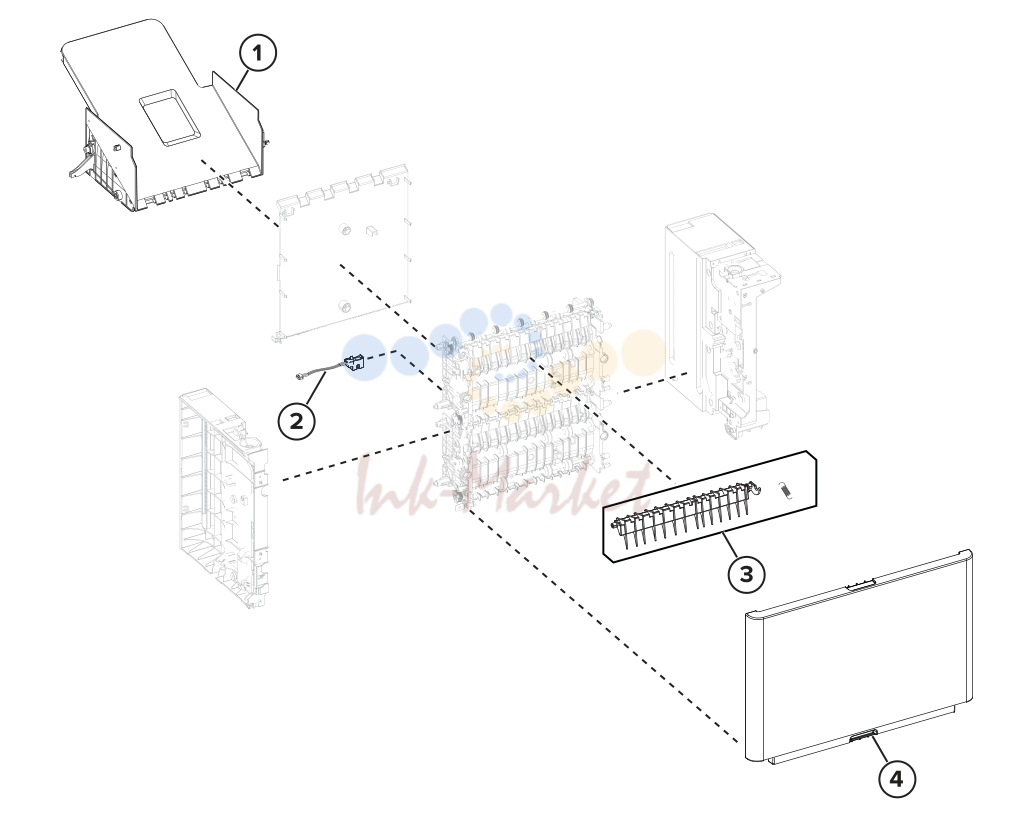

High capacity output expander 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8727 запросить цену → | HCOE bin “HCOE bin removal” on page 522 |
| 2 | 40X8729 запросить цену → | датчик (HCOE “датчик (HCOE pass‑through) pass‑through) removal” on page 525 |
| 3 | 40X8713 запросить цену → | HCOE top diverter “HCOE top diverter removal” on page 520 |
| 4 | 41X1896 запросить цену → | HCOE rear door “HCOE rear door removal” on page 493 |
High capacity output expander 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8198 запросить цену → | HCOE right cover “HCOE right cover removal” on page 496 |
| 2 | 40X8192 запросить цену → | HCOE spring with string ‑‑ |
| 3 | 40X8733 запросить цену → | HCOE bin spring “HCOE bin spring removal” on page 504 |
| 4 | 40X8721 запросить цену → | HCOE latch “HCOE latch removal” on page 501 |
| 5 | 40X8732 запросить цену → | HCOE drive belt “HCOE drive belt removal” on page 508 |
| 6 | 40X8731 запросить цену → | HCOE bin pinion “HCOE bin pinion removal” on page 505 |
| 7 | 40X8718 запросить цену → | HCOE belt tensioner “HCOE belt tensioner removal” on page 510 |

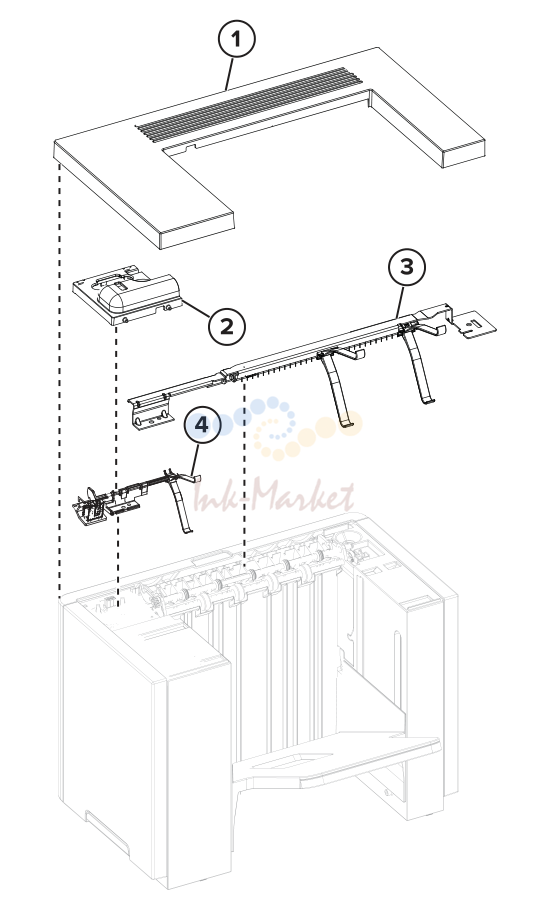

High capacity output expander 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8196 запросить цену → | HCOE top cover “HCOE top cover removal” on page 492 |
| 2 | 40X8715 запросить цену → | HCOE sensor cover “HCOE sensor cover removal” on page 494 |
| 3 | 40X8712 запросить цену → | HCOE bin full flag “HCOE bin full flag removal” on page 495 |
| 4 | 40X8191 запросить цену → | датчик (HCOE bin full) “датчик (HCOE bin full) with flag with flag removal” on page 495 |
Staple finisher 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8222 запросить цену → | Staple finisher top “Staple finisher top cover removal” on cover page 535 |
| 2 | 41X2169 запросить цену → | Staple finisher rear “Staple finisher rear door removal” on door page 529 |
| 3 | 41X1698 запросить цену → | Staple finisher right “Staple finisher right cover removal” on cover page 533 |
| 4 | 41X1701 запросить цену → | Staple cartridge access “Staple cartridge access door removal” door on page 591 |
| 5 | 40X7466 запросить цену → | Staple cartridge holder “Staple cartridge holder removal” on page 651 |
| 6 | 41X1704 запросить цену → | Standard bin LED “Standard bin LED removal” on page 549 |
| 7 | 41X1238 запросить цену → | датчик (finisher bin “датчик (staple finisher bin paper paper present) present) removal” on page 550 |
| 8 | 41X1715 запросить цену → | Staple finisher left “Staple finisher left cover removal” on cover page 531 |

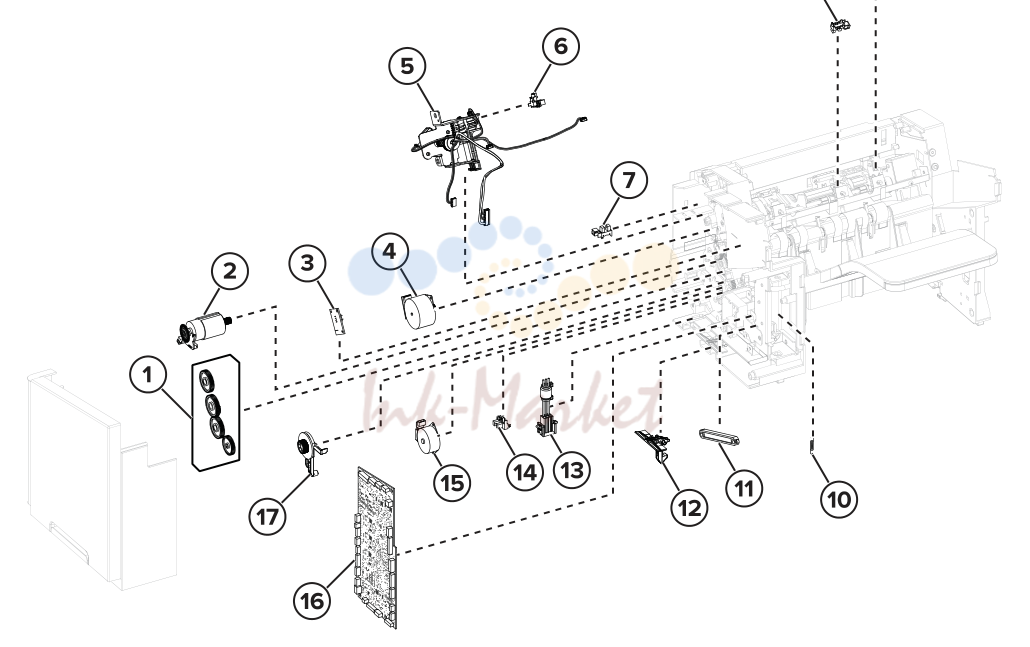

Staple finisher 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2175 запросить цену → | Staple finisher drive “Staple finisher drive gear в сборе gear в сборе removal” on page 551 |
| 2 | 41X0529 запросить цену → | мотор (staple finisher “мотор (staple finisher transport) transport) removal” on page 546 |
| 3 | 41X0802 запросить цену → | датчик (staple finisher “датчик (staple finisher bin full send) bin full) removal” on page 555 and “датчик (staple finisher bin full receive) removal” on page 556 |
| 4 | 40X8213 запросить цену → | мотор (staple finisher “мотор (staple finisher paddle) paddle) removal” on page 539 |
| 5 | 41X2187 запросить цену → | Staple finisher stack “Staple finisher stack height в сборе height в сборе removal” on page 576 |
| 6 | 41X0798 запросить цену → | датчик (staple finisher ‑‑ stack height) |
| 7 | 41X1238 запросить цену → | датчик (staple finisher “датчик (staple finisher rear door rear door interlock) interlock) removal” on page 559 |
| 9 | 41X2192 запросить цену → | Paddle spring ‑‑ |
| 10 | 40X8742 запросить цену → | Staple finisher bin “Staple finisher bin spring removal” on spring page 560 |
| 11 | 40X8744 запросить цену → | Staple finisher bin link “Staple finisher bin link в сборе в сборе removal” on page 561 |
| 12 | 40X8721 запросить цену → | Staple finisher latch “Staple finisher latch removal” on page 563 |
| 13 | 40X8224 запросить цену → | Staple finisher interface “Staple finisher interface cable cable removal” on page 542 |
| 15 | 40X8256 под заказ | мотор (staple finisher “мотор (staple finisher diverter) diverter) removal” on page 545 |
| 16 | 41X2279 запросить цену → | Staple finisher “Staple finisher controller board controller board removal” on page 537 |
| 17 | 40X8722 запросить цену → | Staple finisher diverter “Staple finisher diverter plunger plunger в сборе в сборе removal” on page 551 |
Staple finisher 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8745 запросить цену → | датчик (staple throat “датчик (staple throat paper present) paper present) removal” on page 591 |
| 2 | 40X8742 запросить цену → | Staple finisher bin “Staple finisher bin spring removal” on spring page 560 |
| 3 | 40X8744 запросить цену → | Staple finisher bin link “Staple finisher bin link в сборе в сборе removal” on page 561 |
| 4 | 40X8721 запросить цену → | Staple finisher latch “Staple finisher latch removal” on page 563 |
| 5 | 41X0802 запросить цену → | датчик (staple finisher “датчик (staple finisher bin full send) bin full send) removal” on page 555 |
| 6 | 40X8226 запросить цену → | Staple finisher spring “Staple finisher spring with string with string removal” on page 564 |
| 7 | 41X0654 запросить цену → | Staple unit “Staple unit removal” on page 539 |
| 8 | 41X2198 запросить цену → | Staple cartridge door “Staple cartridge door close limit close limit switch switch removal” on page 594 |

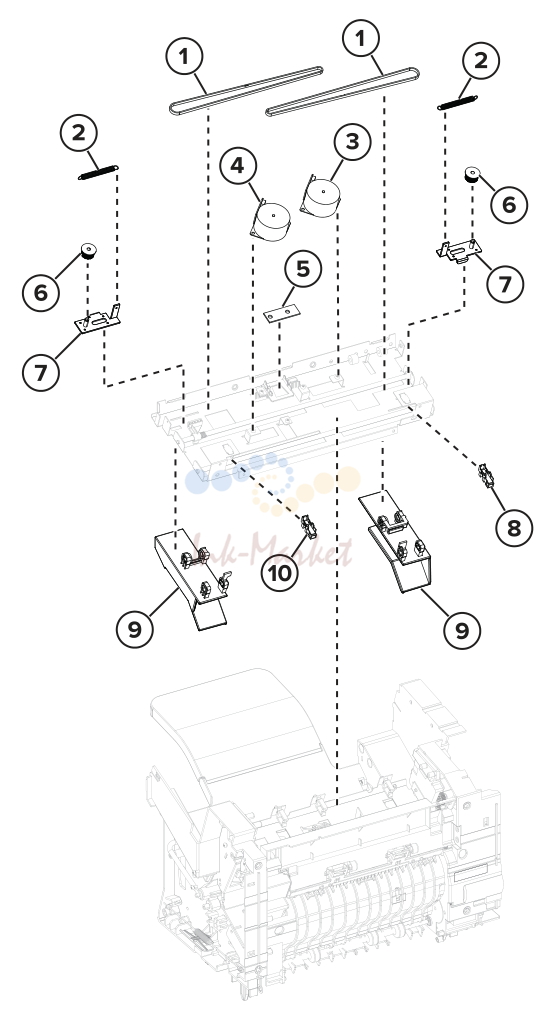

Staple finisher 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8212 запросить цену → | Tamper drive belt “Tamper drive belt removal” on page 567 |
| 2 | 41X1705 запросить цену → | Tamper spring “Tamper drive belt removal” on page 567 |
| 3 | 40X8211 запросить цену → | мотор (staple finisher “мотор (staple finisher right tamper) right tamper) removal” on page 566 |
| 5 | 41X1704 запросить цену → | Staple finisher bin LED “Staple finisher bin LED removal” on page 572 |
| 6 | 41X0664 запросить цену → | Tamper gear “Tamper drive belt removal” on page 567 |
| 7 | 41X2196 запросить цену → | Tamper bracket ‑‑ |
| 8 | 41X1238 запросить цену → | датчик (staple finisher “датчик (staple finisher left tamper) left tamper) removal” on page 570 |
| 9 | 41X2160 запросить цену → | Tamper aligner “Tamper aligner removal” on page 574 |
Staple finisher 5
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2199 запросить цену → | Staple finisher paper “Staple finisher paper stack flap stack flap (right) removal” on page 578 |
| 2 | 40X8210 запросить цену → | Staple finisher paper “Staple finisher paper stack flap stack flap (left) removal” on page 578 |
| 3 | 41X2167 запросить цену → | Staple finisher ejector “Staple finisher ejector в сборе в сборе removal” on page 584 |
| 4 | 40X8745 запросить цену → | датчик (staple finisher “датчик (staple finisher ejector) ejector) removal” on page 587 |
| 5 | 40X8134 запросить цену → | датчик (staple finisher “датчик (staple finisher pass‑through) pass‑through) removal” on page |
Полный список запчастей доступен по запросу.
комментарии
