Lexmark B2338 / B2442 / M1242 / MS321 / MS421 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- крышки
- Control panel
- Electronics 1
- Electronics 2
- Electronics 3
- Electronics 4
- Paper transport 1
- Paper transport 2
- MPF and standard tray
- Optional trays
- Maintenance kits (MS521, B2546, and
- Miscellaneous

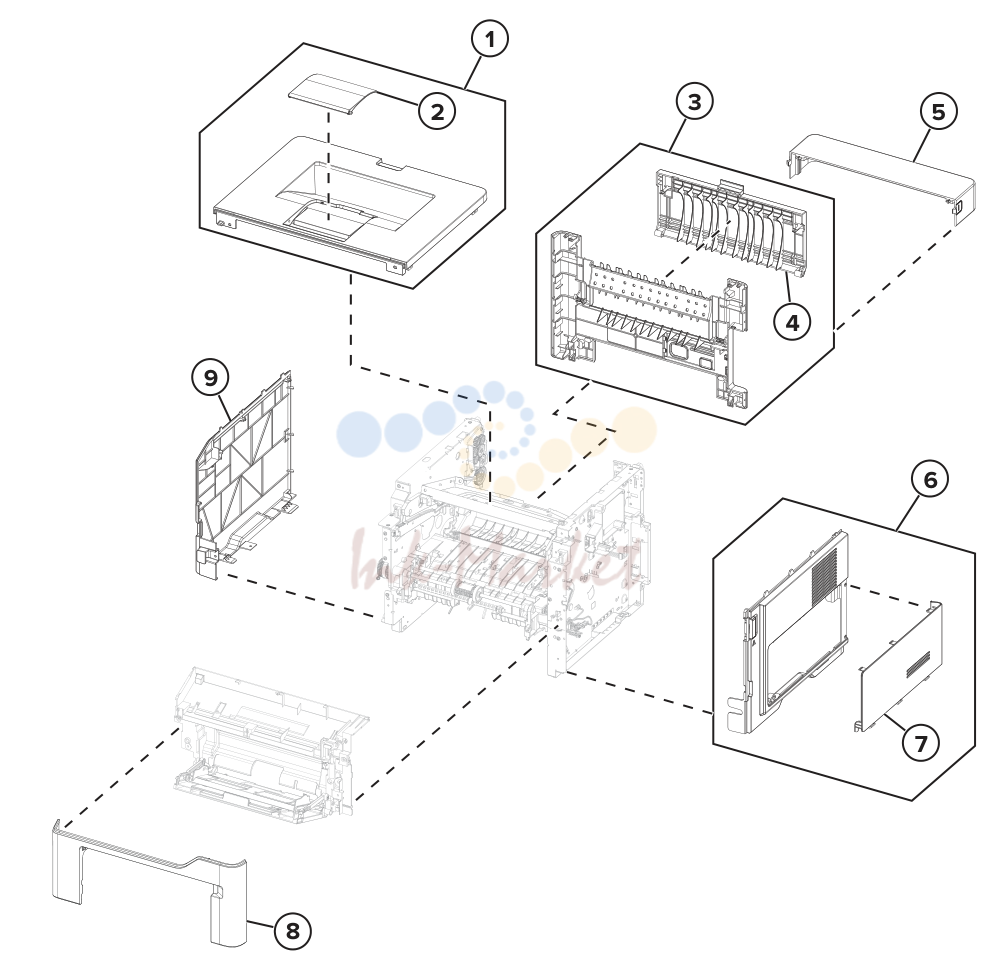

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1171 запросить цену → | верхняя крышка “верхняя крышка removal” on page 232 |
| 2 | 41X2262 запросить цену → | выход extender -- |
| 3 | 41X1169 запросить цену → | задний door and cover “задний door and cover removal” on page 228 |
| 4 | 41X2263 запросить цену → | задний access door -- |
| 5 | 40X8520 запросить цену → | Dust cover -- |
| 6 | 41X1165 запросить цену → | правая крышка “правая крышка removal” on page 187 |
| 7 | 41X1233 под заказ | правый access cover -- |
| 8 | 41X1163 запросить цену → | Nameplate “Nameplate removal” on page 201 |
| 9 | 41X1167 запросить цену → | левая крышка -- |

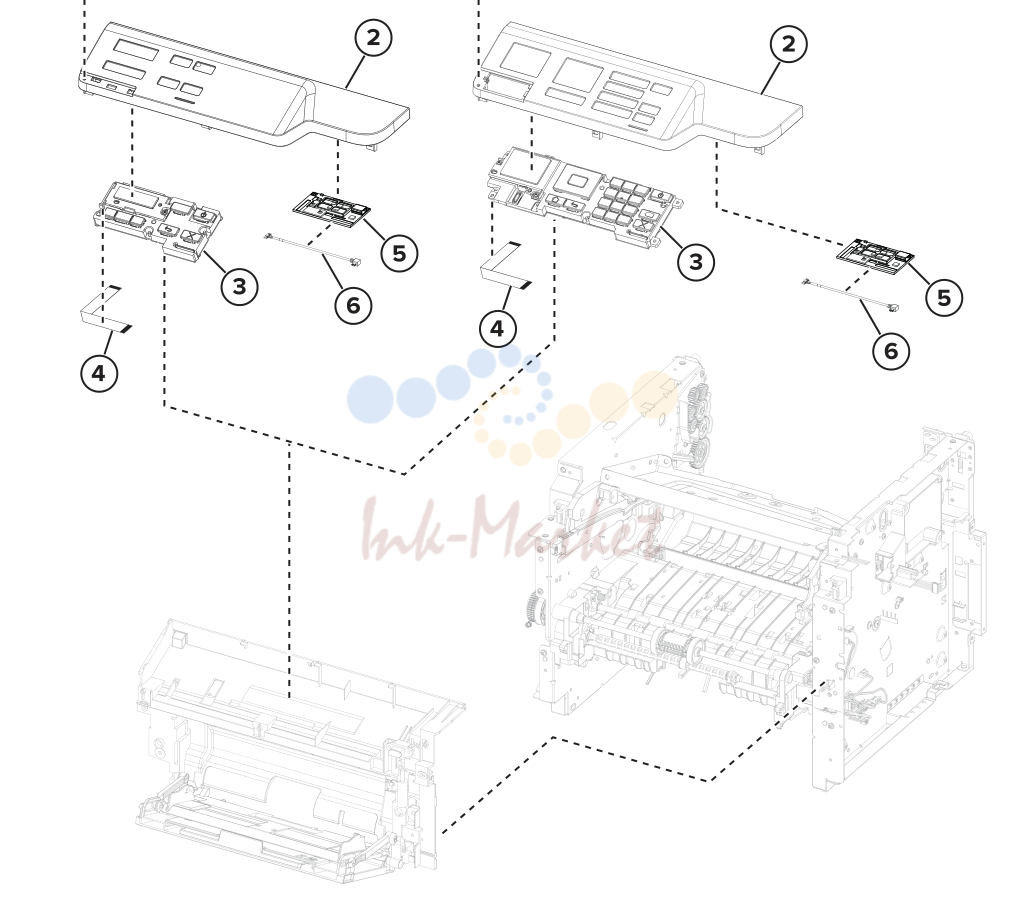

Control panel
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1155 запросить цену → | Bezel (MS321) -- |
| 1 | 41X1156 запросить цену → | Bezel (MS421) -- |
| 1 | 41X1157 запросить цену → | Bezel (MS521) -- |
| 2 | 41X2264 запросить цену → | Control panel covers (MS321, -- MS421) |
| 2 | 41X2265 запросить цену → | Control panel covers (MS521) “Control panel (2.4 inch display) cover, buttons, and board removal” on page 204 |
| 3 | 41X2047 запросить цену → | Control panel display -- в сборе (MS321, MS421) |
| 3 | 41X1627 запросить цену → | Control panel display -- в сборе (MS521) |
| 4 | 41X2267 запросить цену → | Flat cable, 2.4‑inch display “Control panel (2.4 inch display) (MS521) flat cable removal” on page 204 |
| 4 | 41X2266 запросить цену → | Flat cable, 2-line display -- (MS321, MS421) |
| 5 | 41X1873 запросить цену → | Wireless module -- |
| 6 | 41X2270 запросить цену → | Wireless module cable -- |

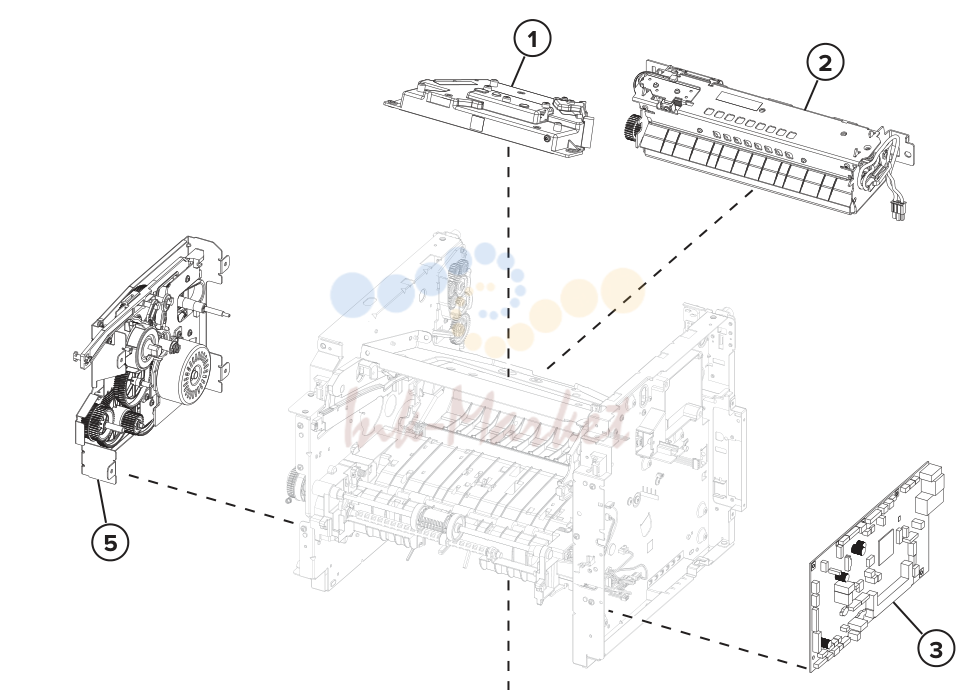

Electronics 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1185 ✓ в наличии | Printhead “Printhead removal” on page 233 |
| 2 | 41X1178 запросить цену → | печь, 110V “печь removal” on page 228 |
| 2 | 41X1179 ✓ в наличии | печь, 220V “печь removal” on page 228 |
| 2 | 41X1180 запросить цену → | печь, 100V “печь removal” on page 228 |
| 3 | 41X1191 под заказ | Controller board “Controller board removal” on page (MS321, MS421) 193 |
| 3 | 41X1193 под заказ | Controller board “Controller board removal” on page (MS521) 193 |
| 4 | 41X1201 запросить цену → | Power supply, “Power supply removal” on page 215 |
| 4 | 41X1202 ✓ в наличии | Power supply, 220V “Power supply removal” on page 215 |
| 5 | 41X1224 ✓ в наличии | Main drive gearbox “Main drive gearbox removal” on page 176 |

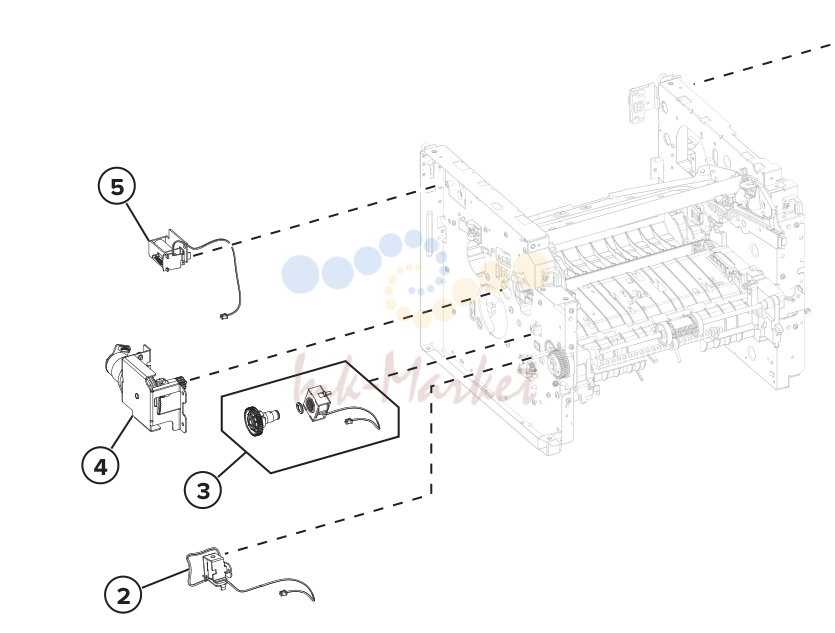

Electronics 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2259 запросить цену → | Cooling fan “Cooling fan removal” on page 191 |
| 2 | 41X1213 запросить цену → | MPF solenoid “MPF solenoid removal” on page 183 |
| 3 | 41X2391 под заказ | Pick roller clutch “Pick roller clutch removal” on page 184 |
| 4 | 41X1237 под заказ | мотор (cartridge) “картридж gearbox removal” on page 182 |
| 5 | 41X1214 под заказ | Reverse solenoid “Reverse solenoid removal” on page 181 |

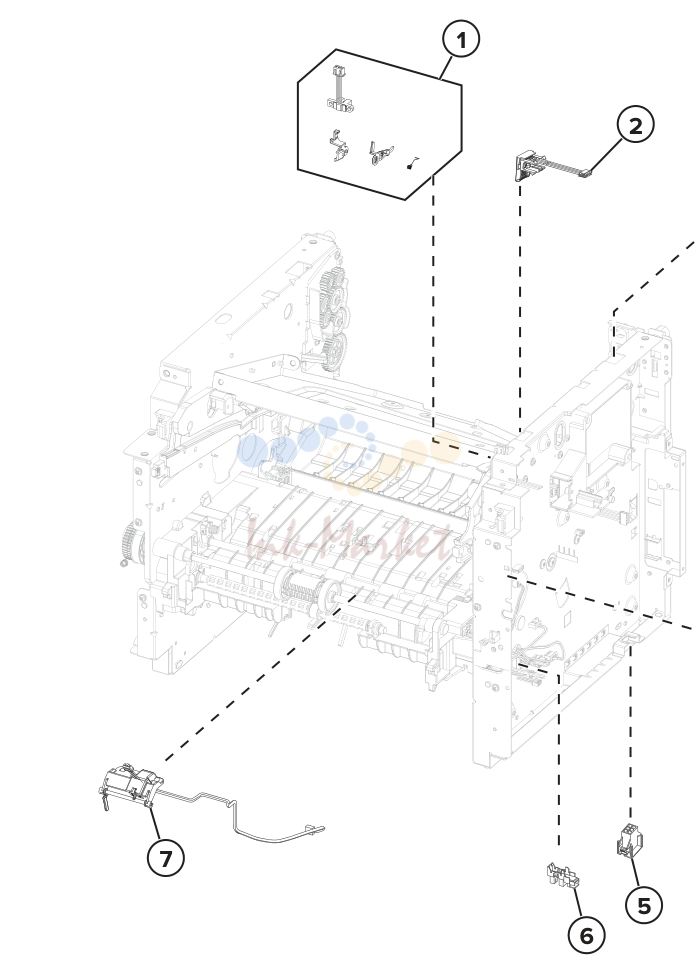

Electronics 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1988 запросить цену → | картридж barrel sensor “картридж barrel shutter sensor kit kit removal” on page 198 |
| 2 | 41X1162 ✓ в наличии | Toner cartridge smart “Toner cartridge smart chip contact chip contact removal” on page 195 |
| 3 | 41X1211 запросить цену → | датчик (bin full) “датчик (bin full) removal” on page |
| 4 | 41X1209 ✓ в наличии | датчик (front door) “датчик (front door) removal” on page 208 |
| 5 | 41X1236 запросить цену → | Interconnect cable “Interconnect cable removal” on page 189 |
| 6 | 41X1238 запросить цену → | датчик (tray present) “датчик (tray present) removal” on page 190 |
| 7 | 41X1210 под заказ | датчик (MPF paper “датчик (MPF paper present) removal” present) on page 213 |

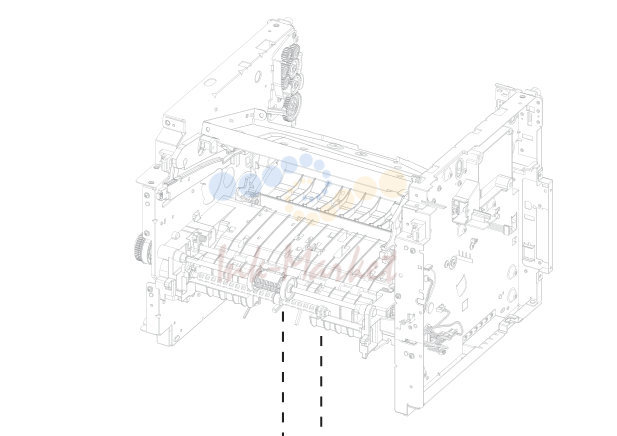

Electronics 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1206 под заказ | датчик (duplex and “Sensors (duplex and input) removal” input) on page 219 |
| 2 | 41X1240 запросить цену → | датчик (trailing edge) “датчик (trailing edge) removal” on page 222 |
| 3 | 40X8046 запросить цену → | датчик (toner density) “датчик (toner density) removal” on page 220 |

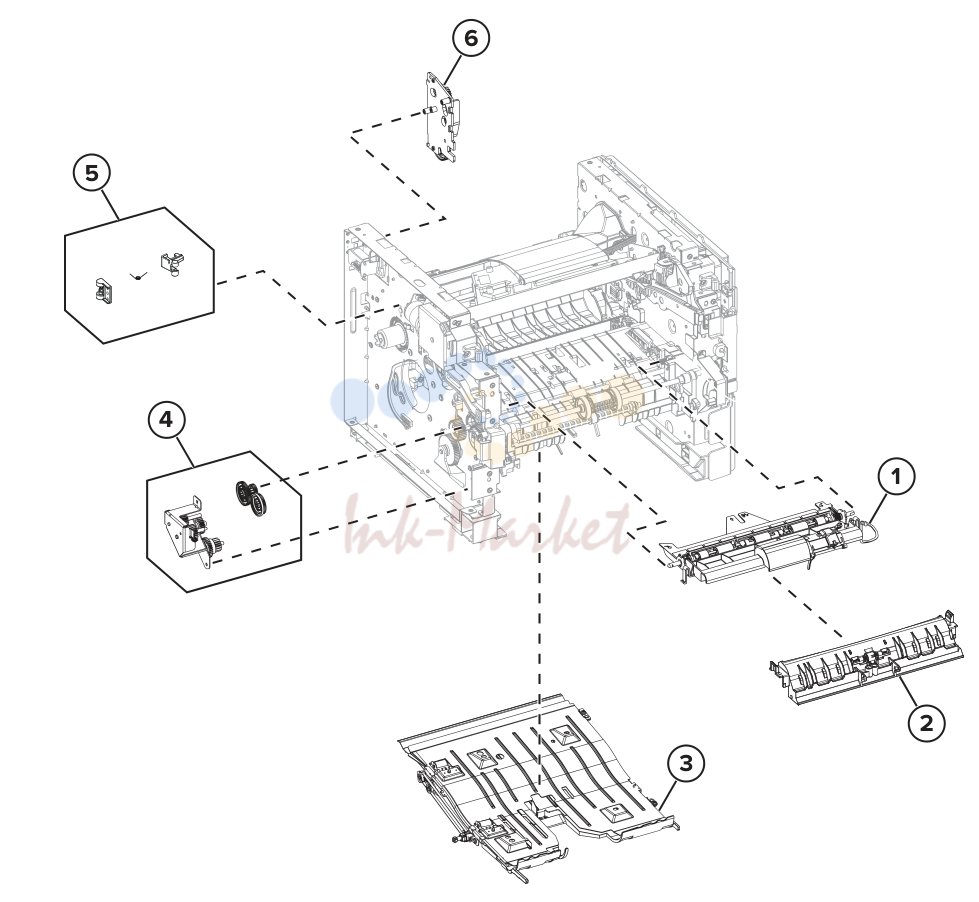

Paper transport 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1183 запросить цену → | Jam access cover “Jam access cover removal” on page 207 |
| 2 | 41X1184 под заказ | передний input guide “передний input guide removal” on page 214 |
| 3 | 41X1176 под заказ | дуплекс в сборе “дуплекс в сборе removal” on page 217 |
| 4 | 41X1182 запросить цену → | MPF gearbox (MS521) “MPF gearbox removal” on page 177 |
| 4 | 41X2271 запросить цену → | MPF gearbox (MS321, “MPF gearbox removal” on page 177 MS421) |
| 5 | 41X2255 запросить цену → | печь cam “печь actuator removal” on page 180 |
| 6 | 41X2268 запросить цену → | реверс-привод gear plate “реверс-привод gear plate removal” on page 231 |

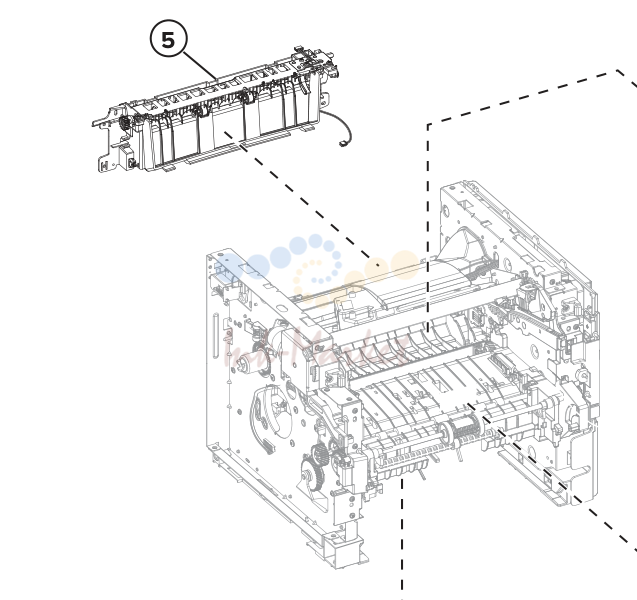

Paper transport 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X8393 под заказ | перенос roller “перенос roller removal” on page 207 |
| 2 | 41X1197 под заказ | MPF pick roller and “MPF pick roller and separator pad separator pad removal” on page 210 |
| 3 | 41X1223 ✓ в наличии | Pick roller в сборе “Pick roller в сборе removal” on page 223 |
| 4 | 41X0918 ✓ в наличии | Pick tire -- |
| 5 | 41X1203 под заказ | реверс-привод в сборе “реверс-привод в сборе removal” on page 229 |

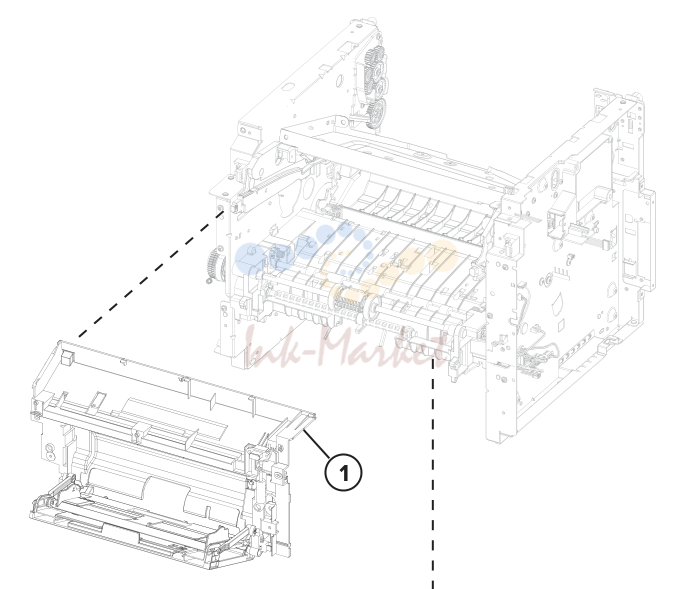

MPF and standard tray
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1218 под заказ | MPF with front access cover “MPF with front access cover removal” on page 201 |
| 2 | 41X2125 под заказ | Standard 250-sheet tray insert -- (MS321, MS421) |
| 2 | 41X1220 под заказ | Standard 250-sheet tray insert -- (MS521) |

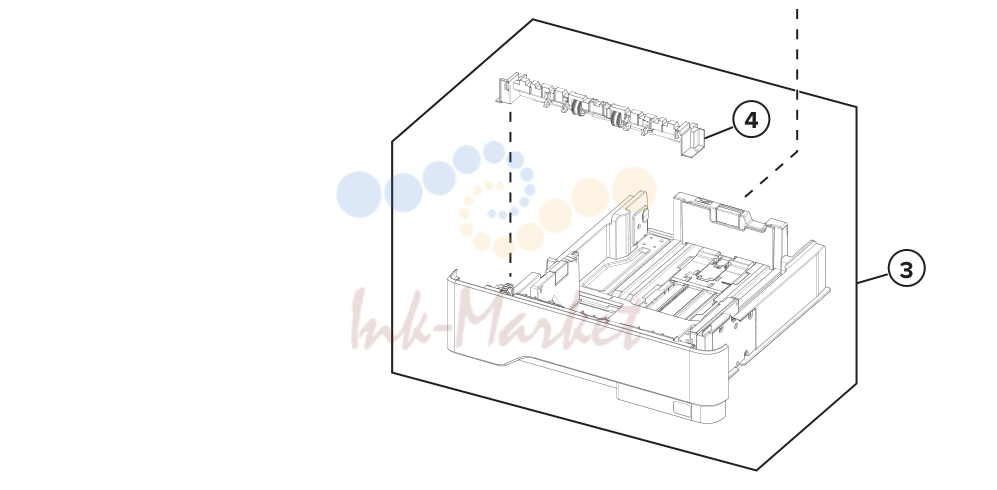

Optional trays
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X1216 запросить цену → | Optional 550-sheet tray -- |
| 1 | 41X1217 запросить цену → | Optional 250-sheet tray -- |
| 2 | 41X1239 ✓ в наличии | Pick roller -- |
| 3 | 41X1222 запросить цену → | 550-sheet tray insert (optional tray) -- |
| 3 | 41X1221 запросить цену → | 250-sheet tray insert (optional tray) -- |
| 4 | 41X1212 ✓ в наличии | Separator roller в сборе “Separator roller в сборе removal” on page 236 |

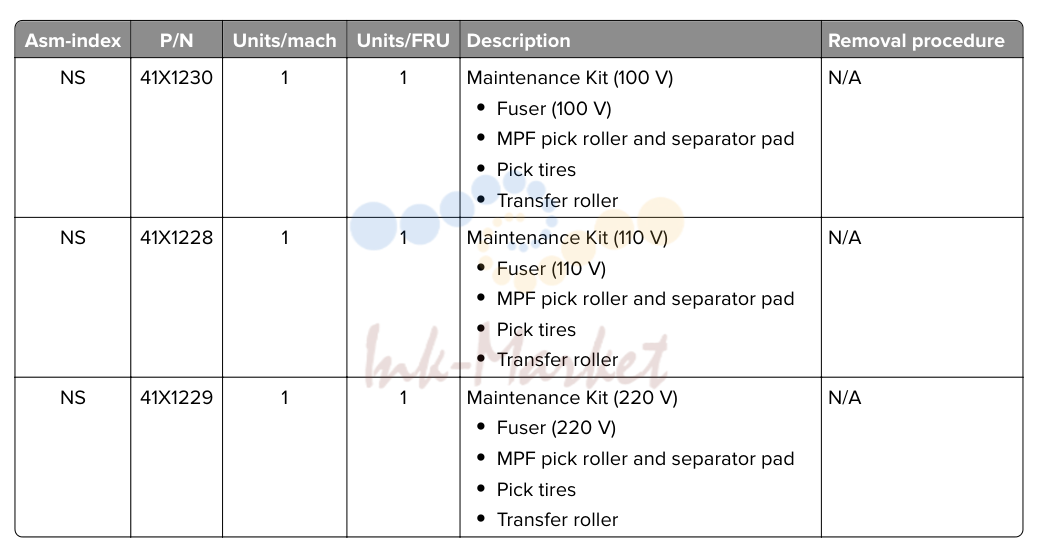

Maintenance kits (MS521, B2546, and
| № | Артикул | Наименование |
|---|---|---|
| 41X1230 запросить цену → | Maintenance Kit (100 V) N/A (cid:129) печь (100 V) (cid:129) MPF pick roller and separator pad (cid:129) Pick tires (cid:129) перенос roller | |
| 41X1228 запросить цену → | Maintenance Kit (110 V) N/A (cid:129) печь (110 V) (cid:129) MPF pick roller and separator pad (cid:129) Pick tires (cid:129) перенос roller | |
| 41X1229 под заказ | Maintenance Kit (220 V) N/A (cid:129) печь (220 V) (cid:129) MPF pick roller and separator pad (cid:129) Pick tires (cid:129) перенос roller |

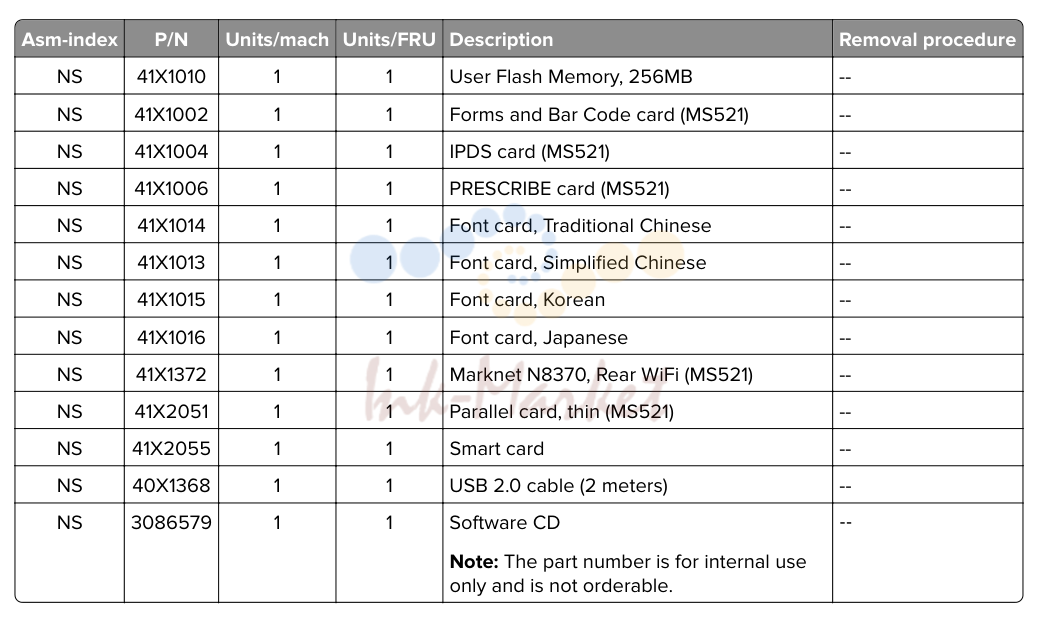

Miscellaneous
| № | Артикул | Наименование |
|---|---|---|
| 41X1010 запросить цену → | User Flash Memory, 256MB -- | |
| 41X1002 запросить цену → | Forms and Bar Code card (MS521) -- | |
| 41X1004 запросить цену → | IPDS card (MS521) -- | |
| 41X1006 запросить цену → | PRESCRIBE card (MS521) -- | |
| 41X1014 запросить цену → | Font card, Traditional Chinese -- | |
| 41X1013 запросить цену → | Font card, Simplified Chinese -- | |
| 41X1015 запросить цену → | Font card, Korean -- | |
| 41X1016 запросить цену → | Font card, Japanese -- | |
| 41X1372 запросить цену → | Marknet N8370, задний WiFi (MS521) -- | |
| 41X2051 запросить цену → | Parallel card, thin (MS521) -- | |
| 41X2055 запросить цену → | Smart card -- | |
| 40X1368 запросить цену → | USB 2.0 cable (2 meters) -- NS 3086579 1 1 Software CD ‑‑ Note: The part number is for internal use only and is not orderable. |
