Lexmark B2236DW — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

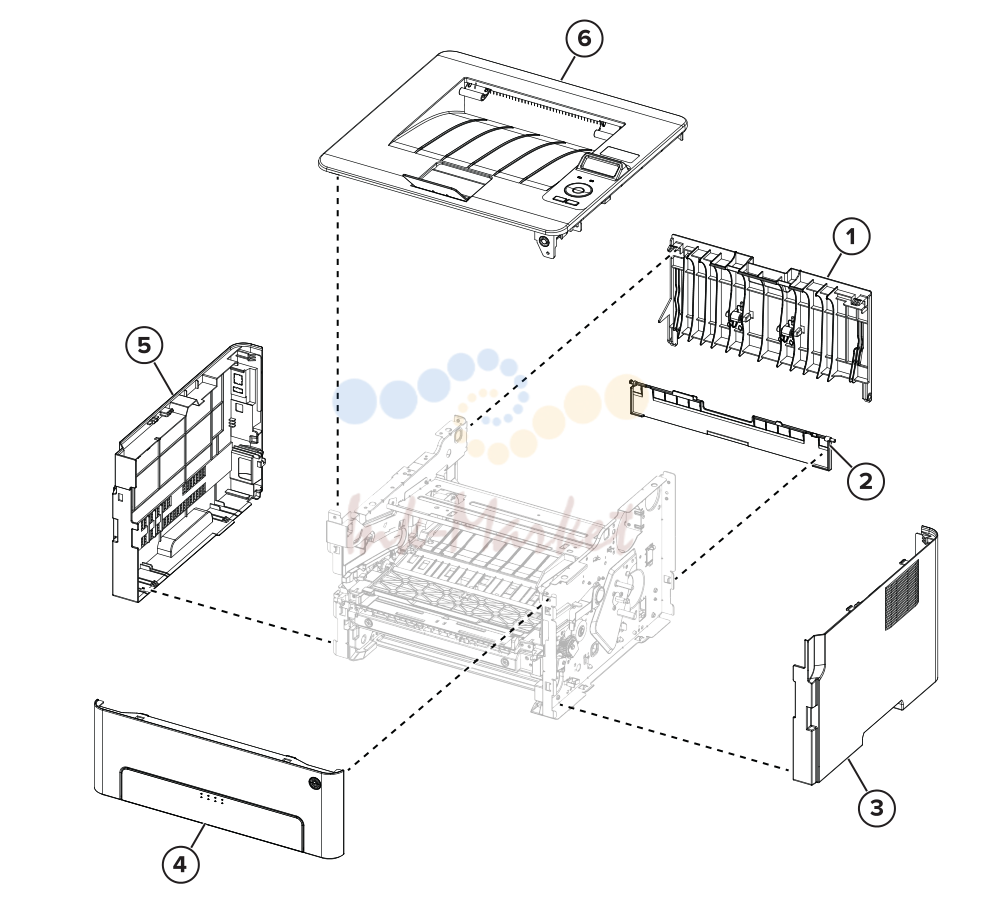

крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2447 запросить цену → | задний door “задний door removal” on page 221 |
| 2 | 41X2448 запросить цену → | Bottom rear door “Bottom rear door removal” on page 221 |
| 3 | 41X2449 запросить цену → | правая крышка “правая крышка removal” on page 213 |
| 4 | 41X2450 запросить цену → | передний door “передний door removal” on page 219 |
| 5 | 41X2451 ✓ в наличии | левая крышка “левая крышка removal” on page 207 |
| 6 | 41X2486 запросить цену → | верхняя крышка в сборе “верхняя крышка в сборе removal” on page 225 |

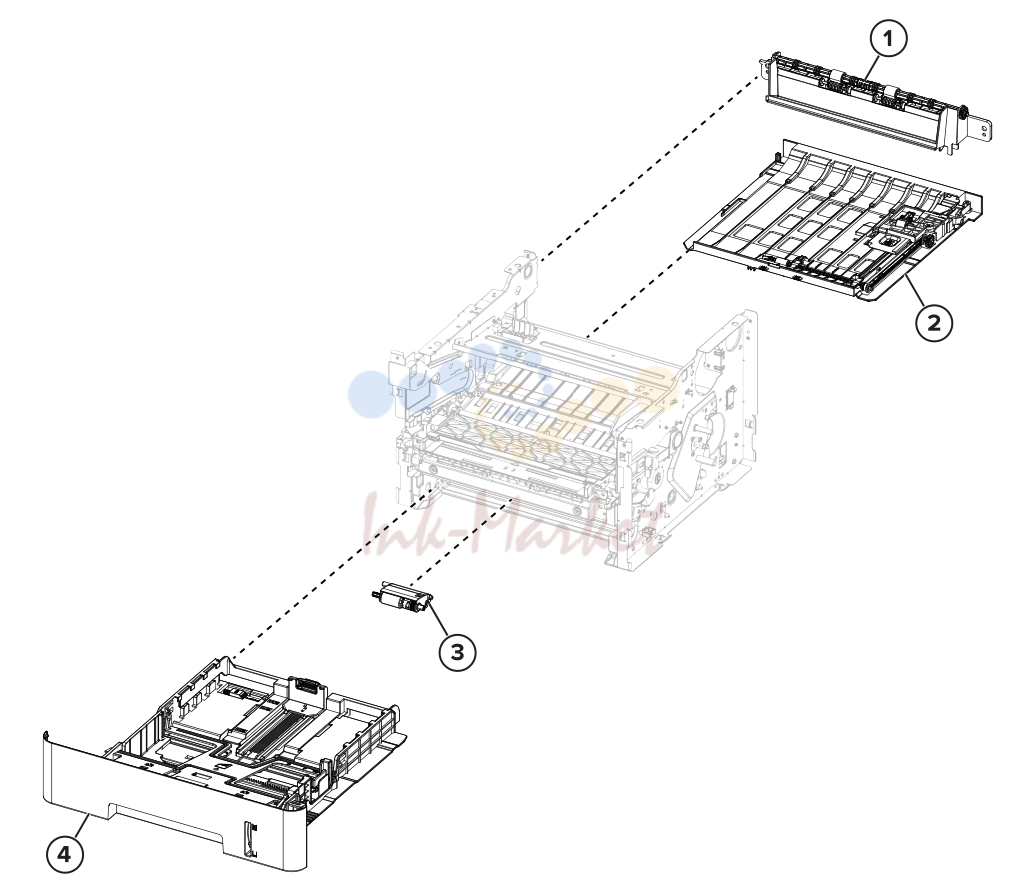

Paper path
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2453 запросить цену → | реверс-привод “реверс-привод removal” on page 222 |
| 2 | 41X2454 запросить цену → | дуплекс unit “дуплекс unit removal” on page 221 |
| 3 | 41X2455 запросить цену → | Pick roller “Pick rollers removal” on page 232 |
| 4 | 41X2452 под заказ | лоток insert -- |

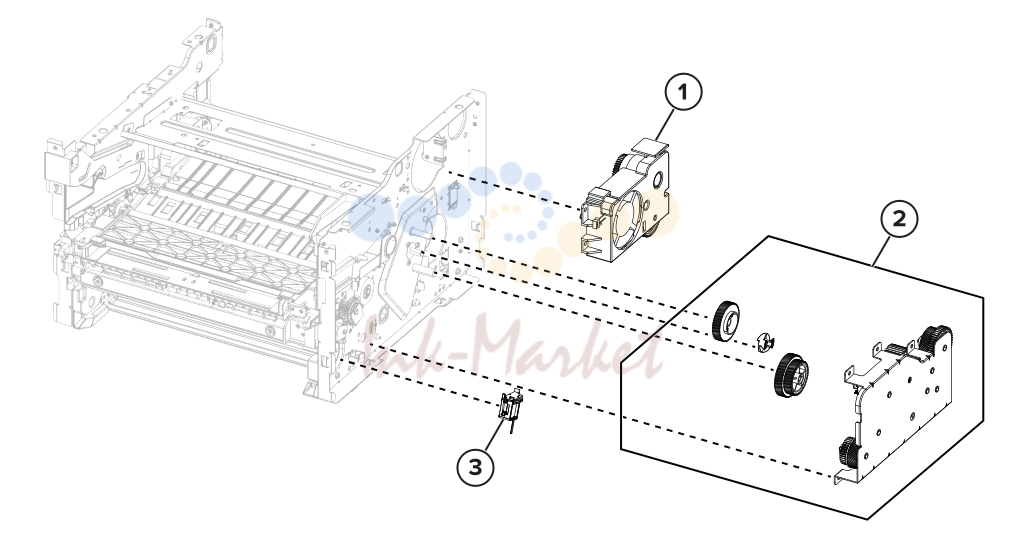

привод
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2470 запросить цену → | вентилятор в сборе “вентилятор в сборе removal” on page 217 |
| 2 | 41X2471 запросить цену → | Main drive “Main drive removal” on page 214 |
| 3 | 41X2472 под заказ | Pick solenoid “Pick solenoid removal” on page 216 |

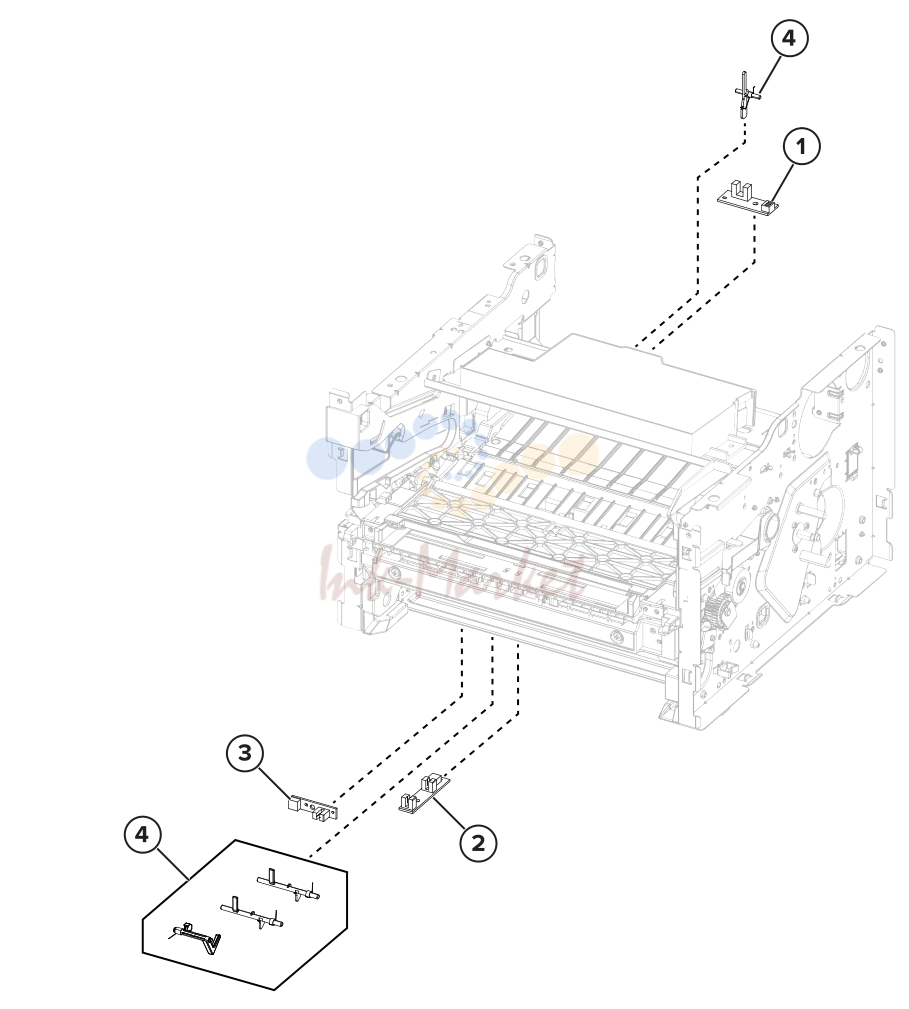

Sensors
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2468 запросить цену → | датчик (fuser exit) “датчик (fuser exit) removal” on page |
| 2 | 41X2467 запросить цену → | датчик (input) “датчик (input) removal” on page 229 |
| 3 | 41X2466 запросить цену → | датчик (paper “датчик (paper present) removal” on present) page 228 |
| 4 | 41X2469 запросить цену → | датчик flags “вход sensor flags removal” on page 231 “печь exit flag removal” on page 224 |

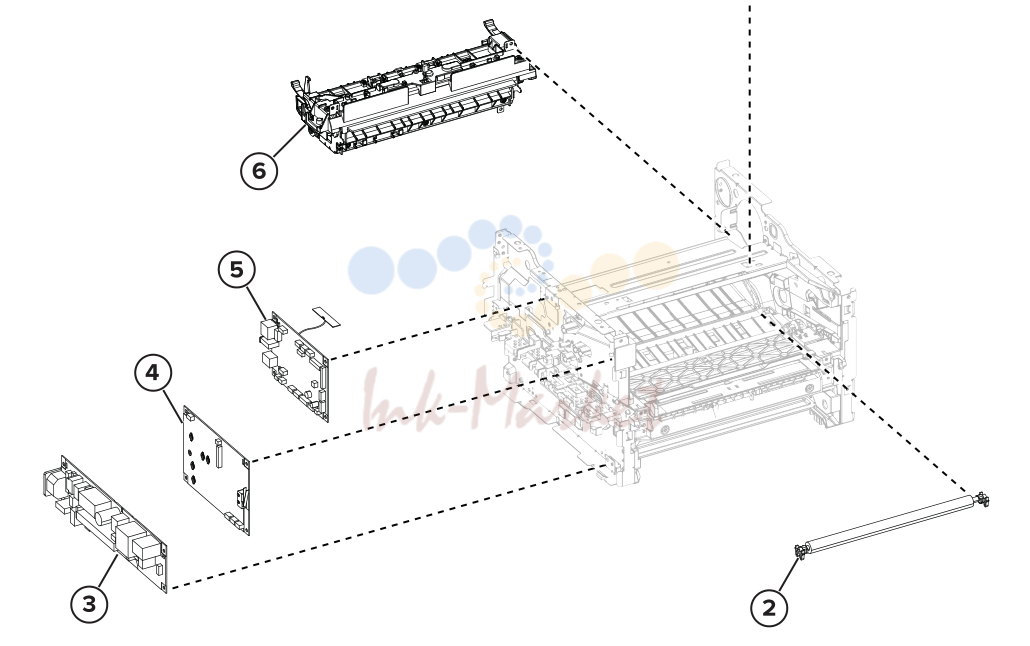

Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2456 под заказ | Printhead “Printhead removal” on page 226 |
| 2 | 41X2457 запросить цену → | перенос roller “перенос roller removal” on page 220 |
| 3 | 41X2459 запросить цену → | LVPS, 110 V “LVPS removal” on page 211 |
| 3 | 41X2460 под заказ | LVPS, 220 V “LVPS removal” on page 211 |
| 4 | 41X2458 под заказ | HVPS “HVPS removal” on page 211 |
| 5 | 41X2462 под заказ | Controller board “Controller board removal” on page 208 |
| 6 | 41X2463 запросить цену → | печь, 110 V “печь removal” on page 223 |
| 6 | 41X2464 ✓ в наличии | печь, 220 V “печь removal” on page 223 |
| 41X2482 запросить цену → | шлейф kit parts pack -- | |
| 41X2634 запросить цену → | Control panel and fax FFC -- cable |
