Lexmark 5059 / 7559 / Finisher — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Staple finisher—рама
- Staple finisher—крышки
- Staple finisher—Transport section 1
- Staple finisher—Transport section 2
- Staple finisher—Compiler feed roller
- Staple finisher—Compiler section 1
- Staple finisher—Compiler section 2
- Staple finisher—Aligner section
- Staple finisher—Staple section
- Staple finisher—Exit section 1
- Staple finisher—Exit section 2
- Staple finisher—Exit section 3
- Staple finisher—Bin section 1
- Staple finisher—Bin section 2
- Staple finisher—Electronics

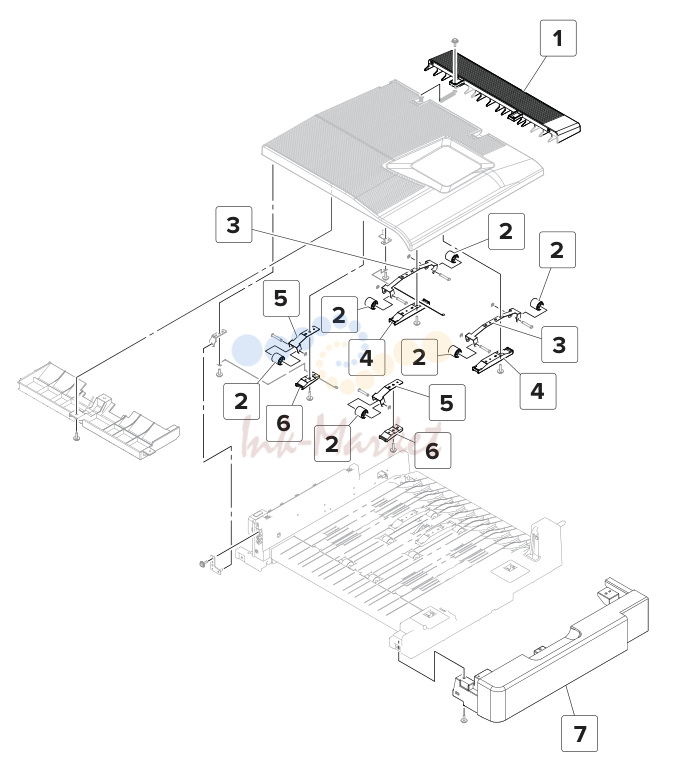

- Horizontal paper transport—крышки 1

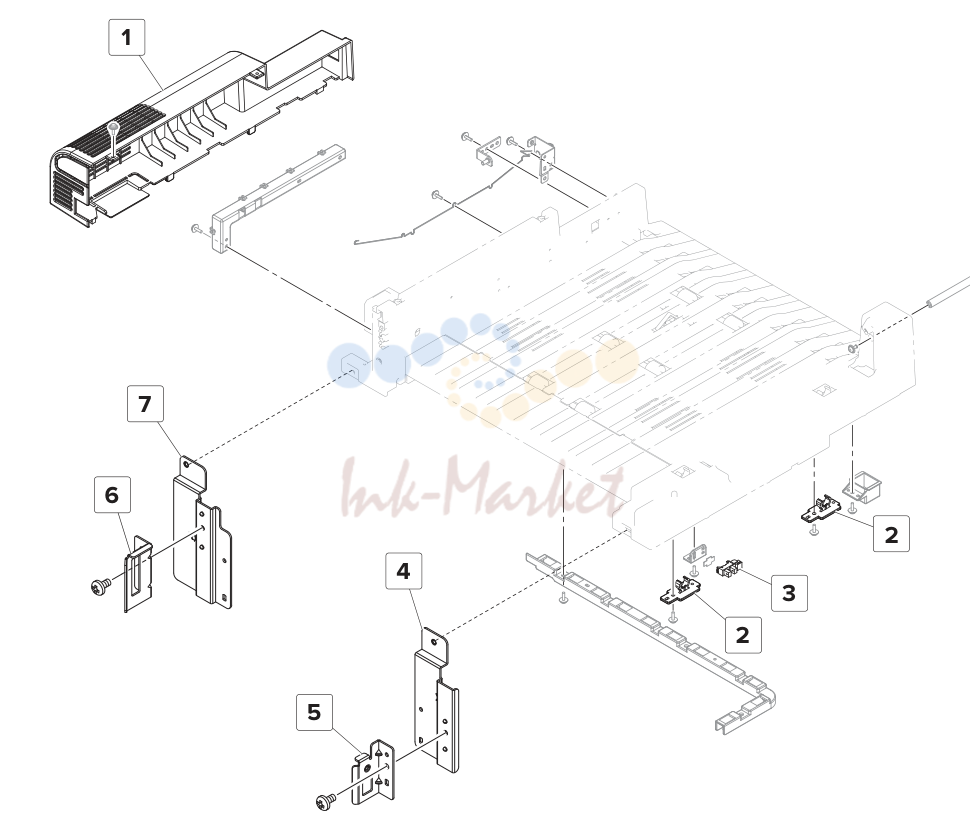

- Horizontal paper transport—крышки 2

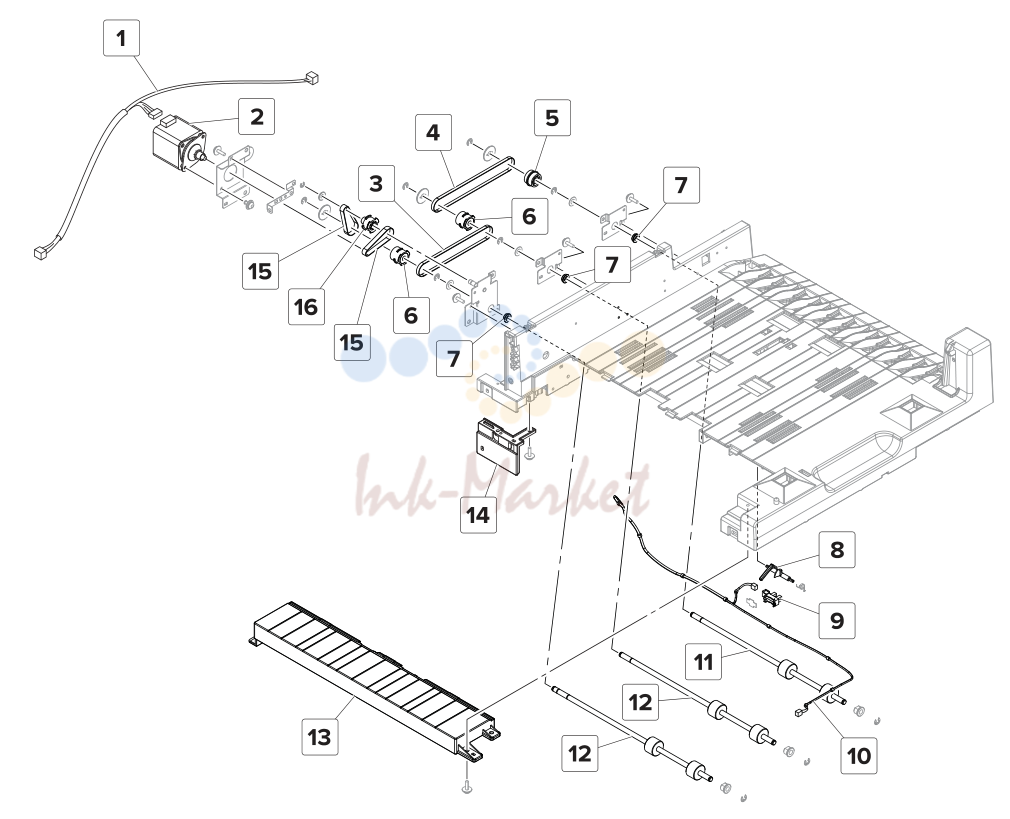

- Horizontal paper transport—привод section

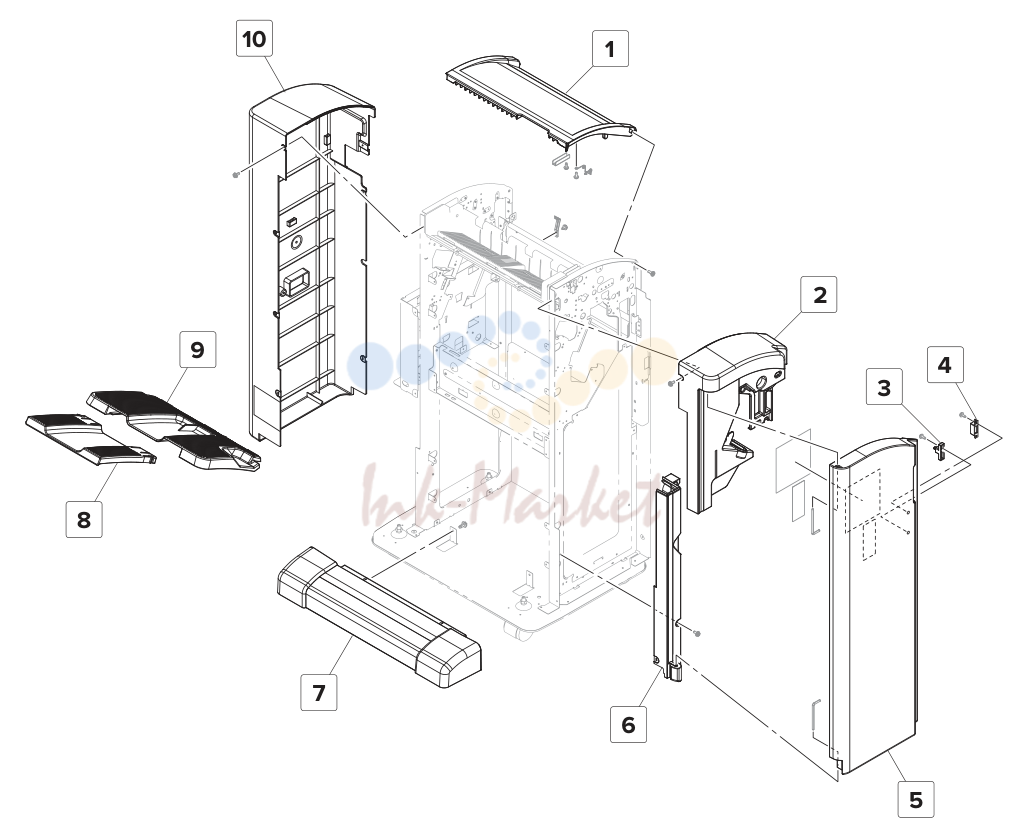

- SHPF—крышки

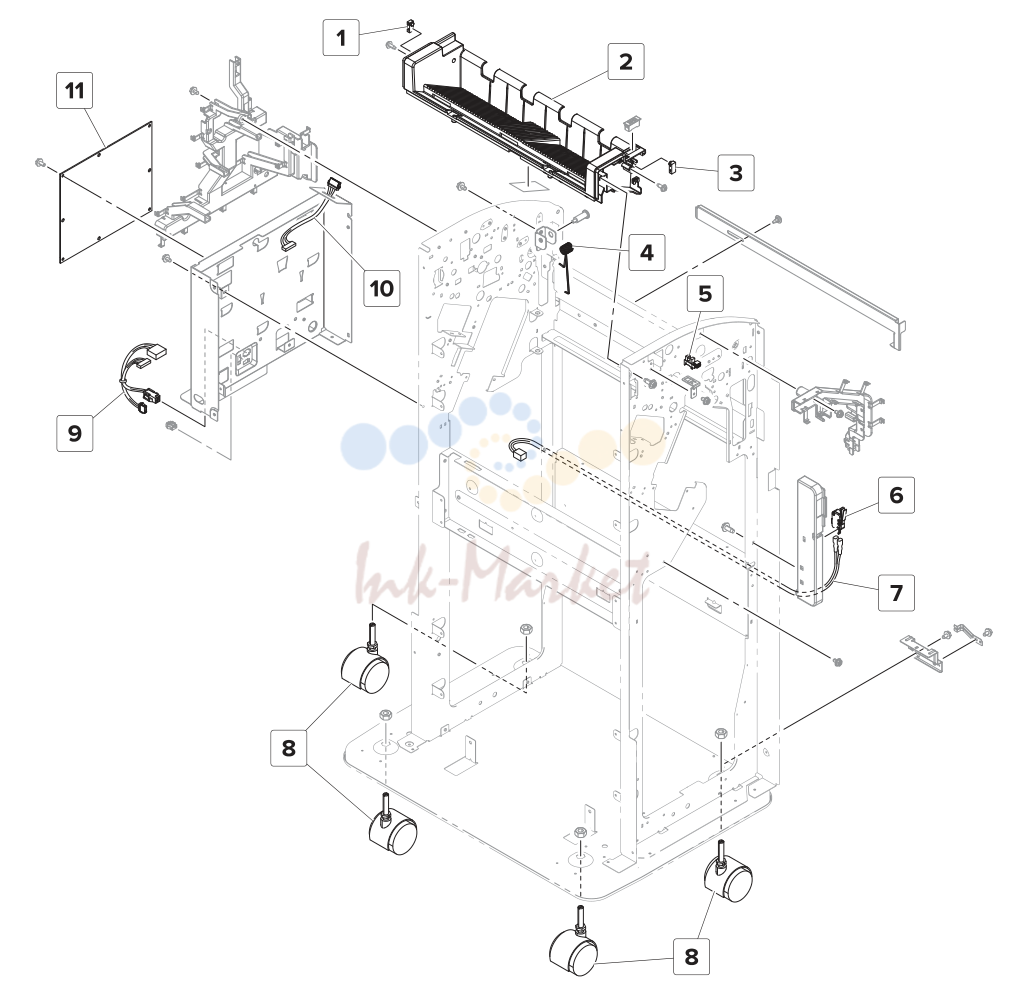

- SHPF—рама

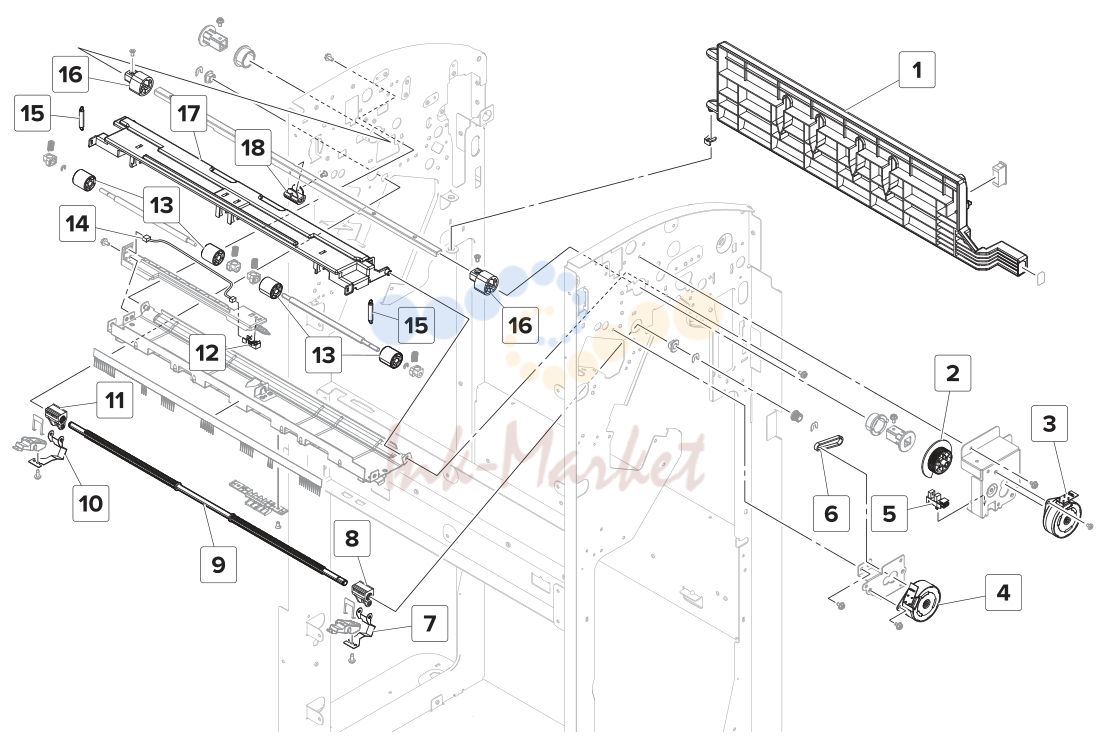

- SHPF—Transport section 1
- SHPF—Transport section 2

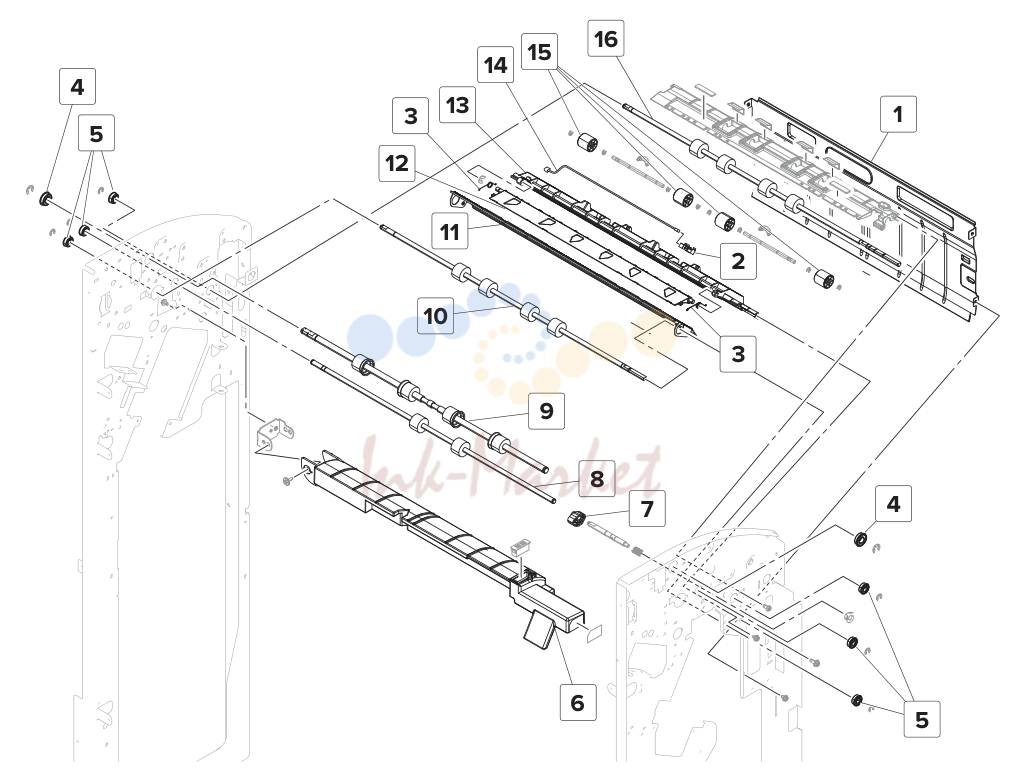

- SHPF—Transport section 3

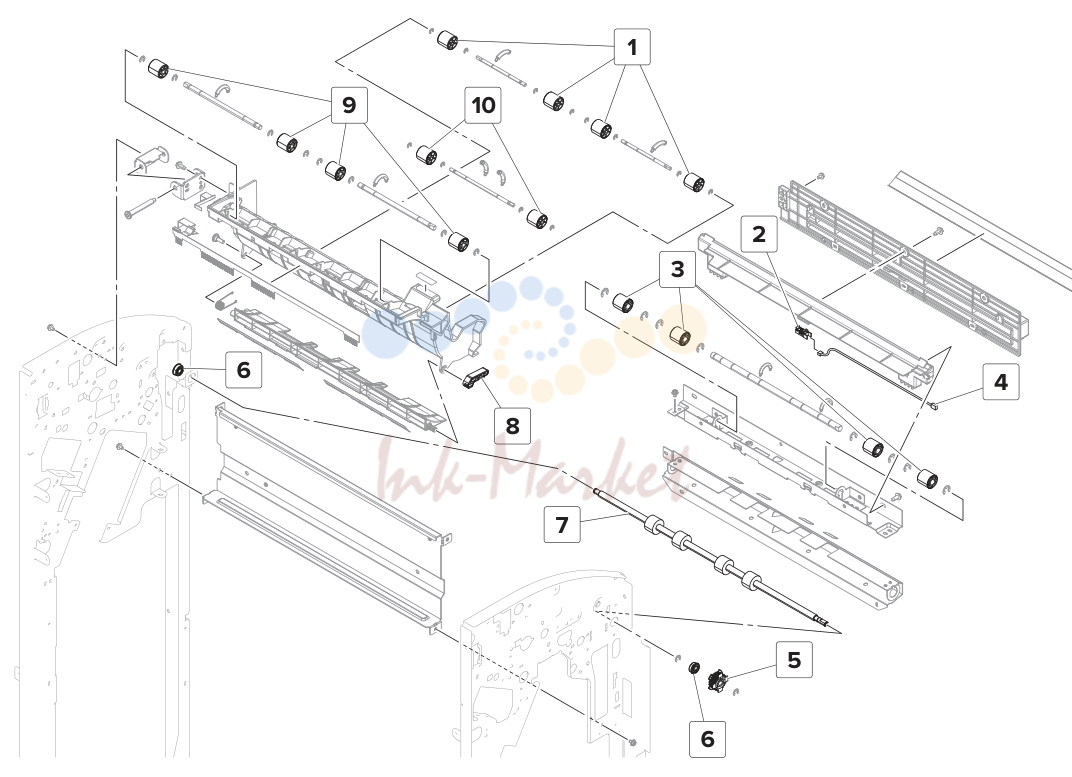

- SHPF—Transport section 4

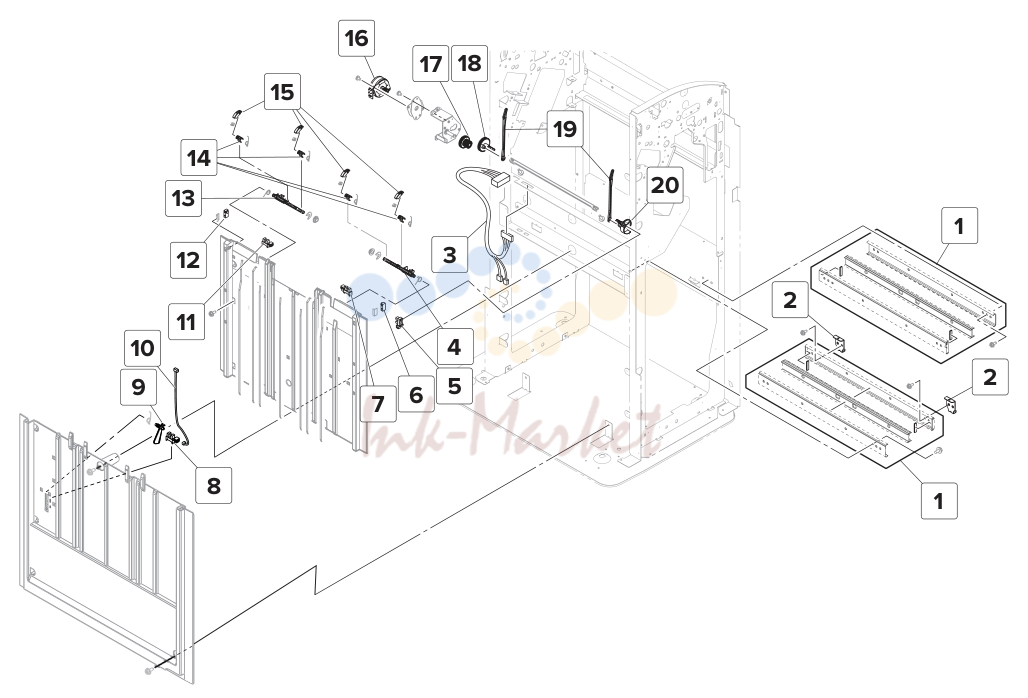

- SHPF—Elevator bin section 1

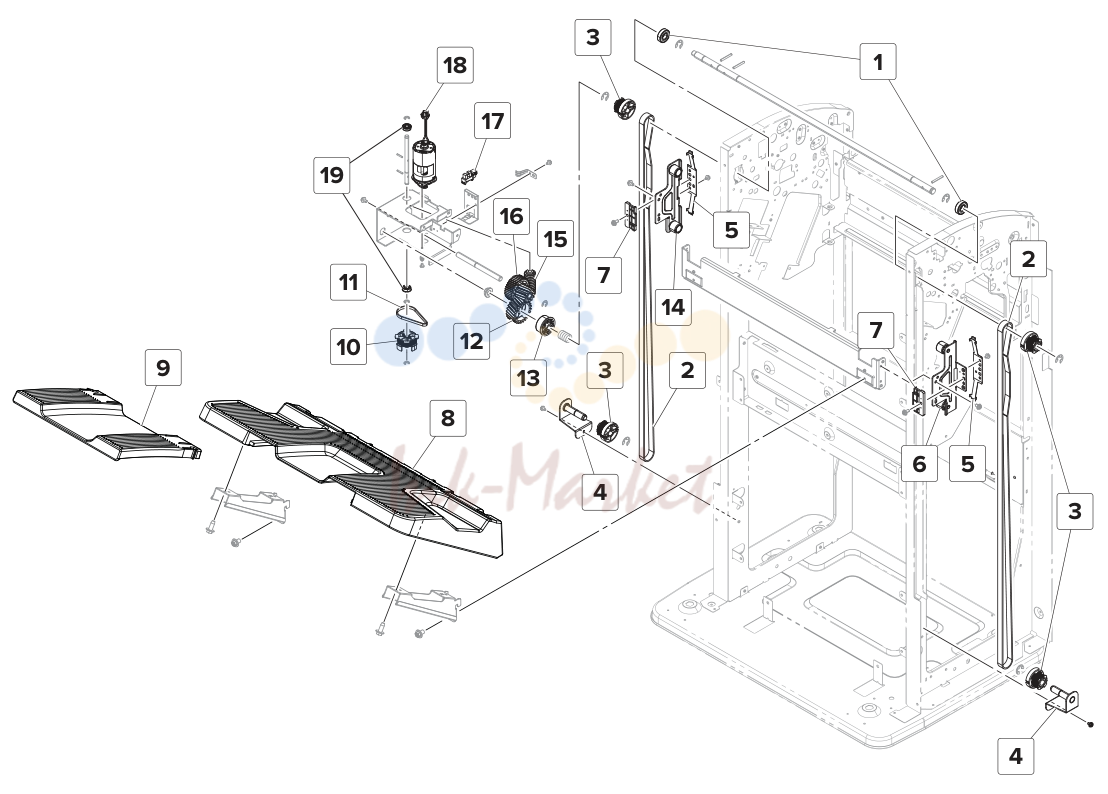

- SHPF—Elevator bin section 2

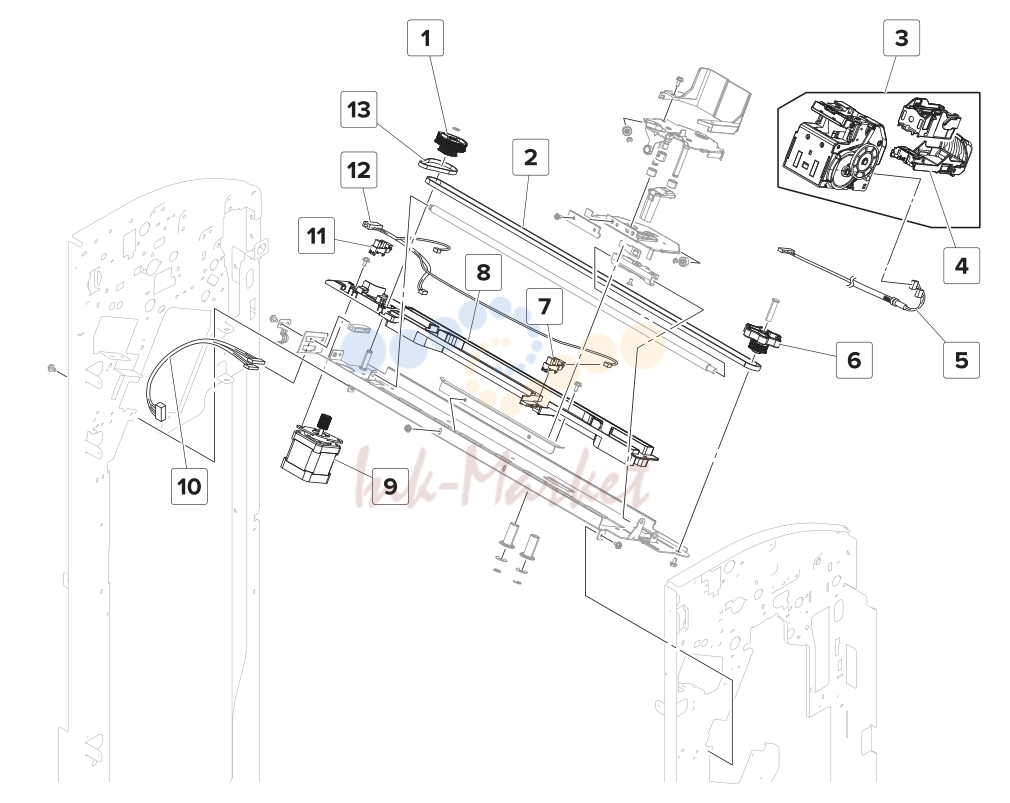

- SHPF—Staple unit в сборе
- SHPF—Compiler section 1
- SHPF—Compiler section 2

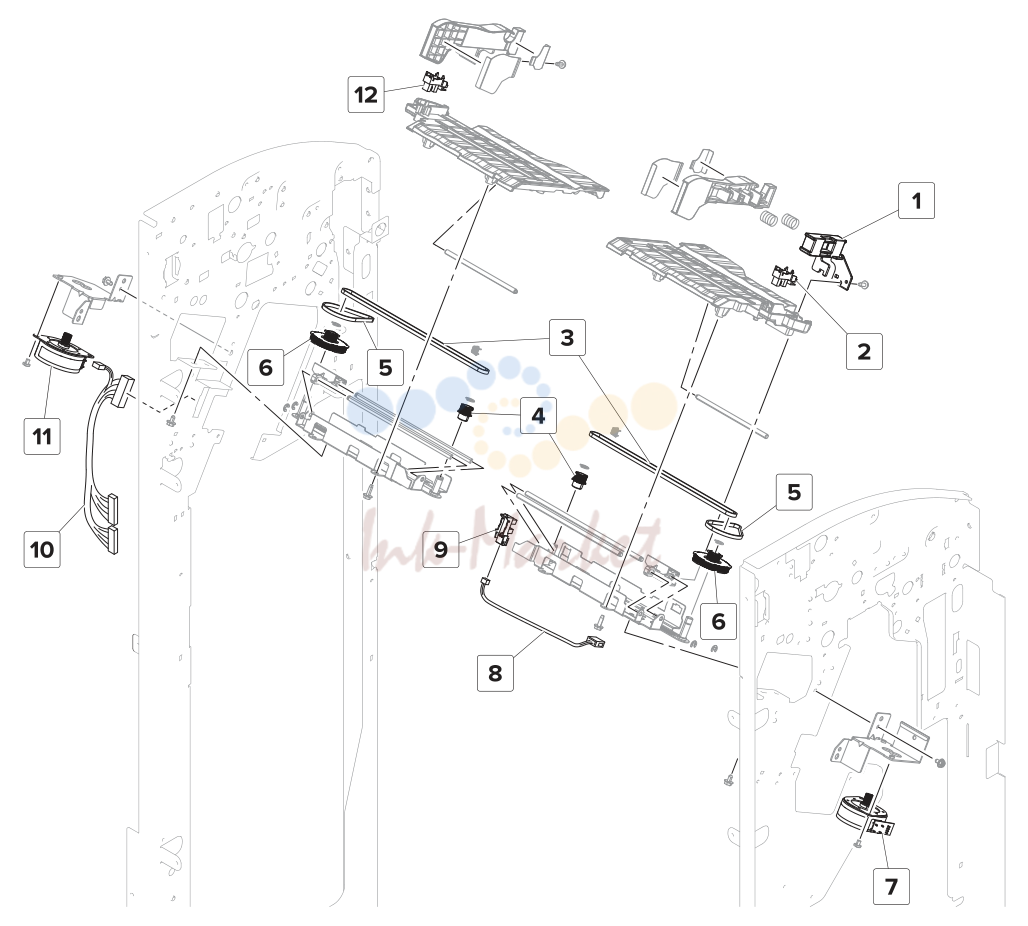

- SHPF—Compiler section 3

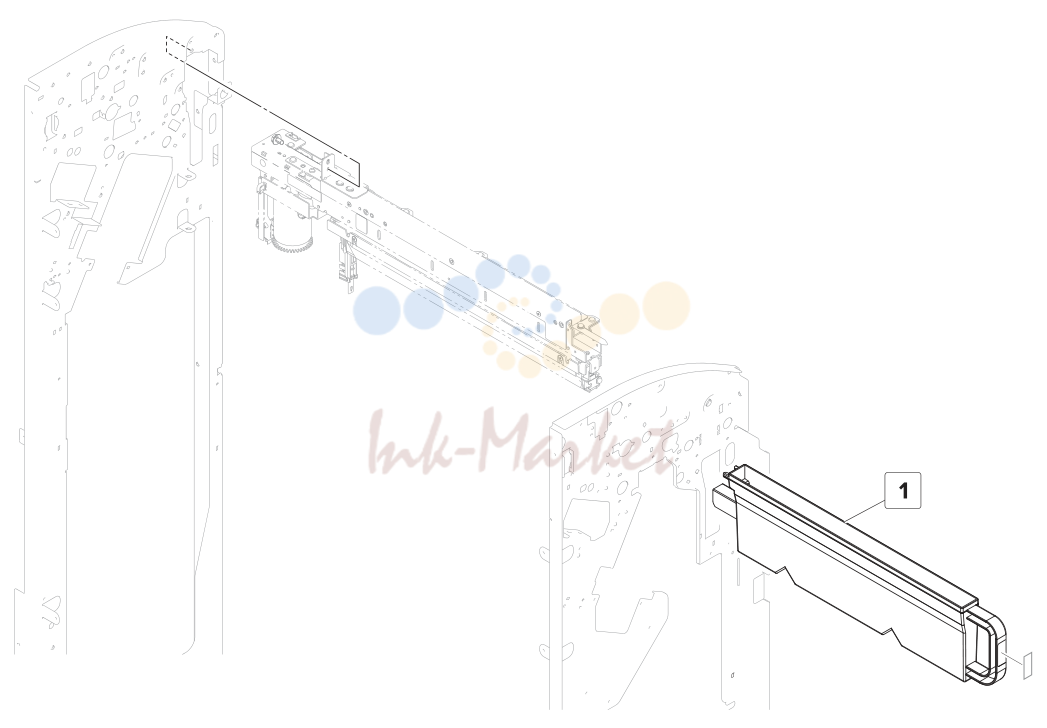

- SHPF—Punch unit 1

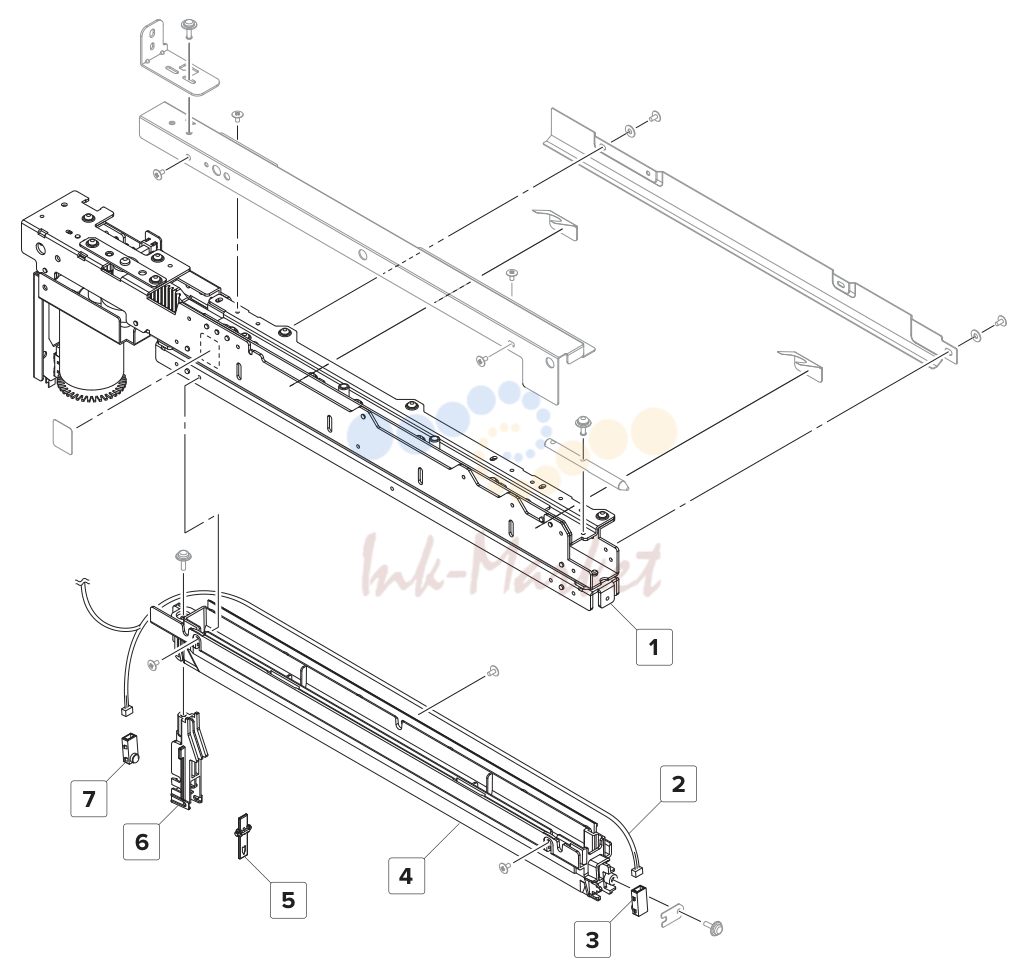

- SHPF—Punch unit 2
- Booklet maker—крышки
- Booklet maker—Electronics
- Booklet maker—Fold section 1
- Booklet maker—Fold section 2
- Booklet maker—Fold section 3
- Booklet maker—Transport section
- Booklet maker—Staple section
- Booklet maker—Compiler section
- Booklet maker—Aligner в сборе
- Booklet maker—Exit section
- SHPF and booklet maker—Wiring

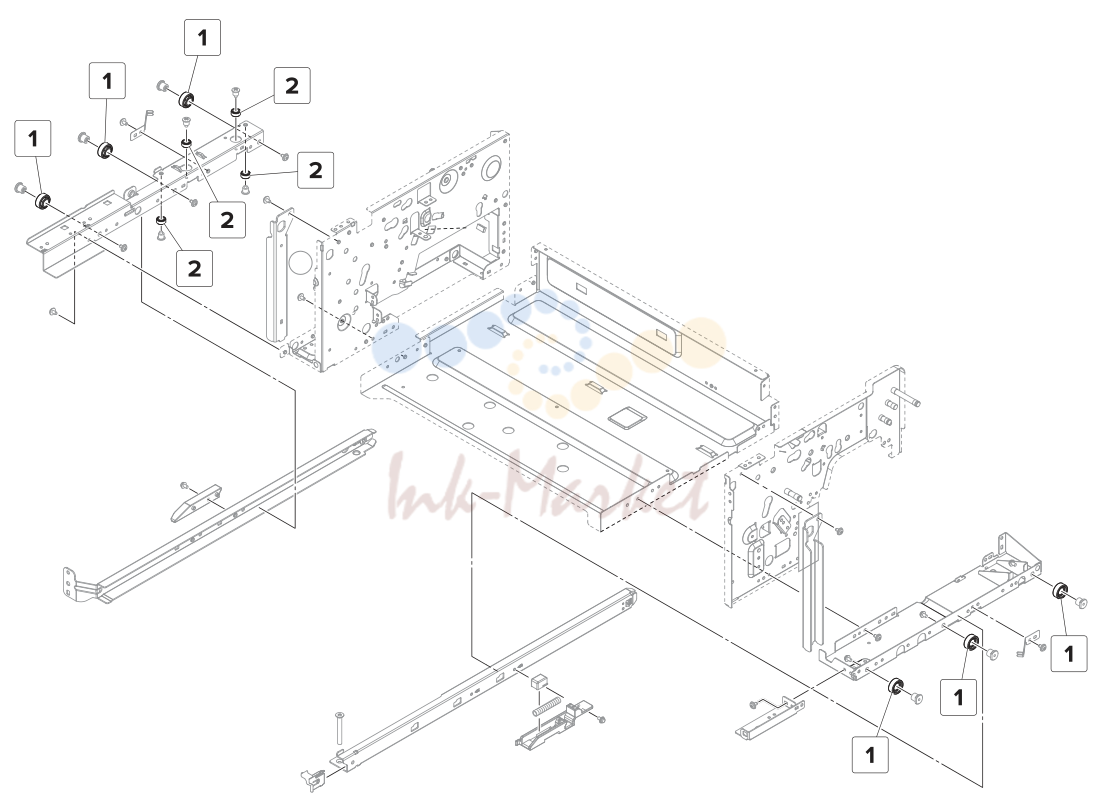

Staple finisher—рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9810 запросить цену → | Staple finisher side guide wheel -- |
| 2 | 40X9334 запросить цену → | Staple finisher bottom guide wheel -- |

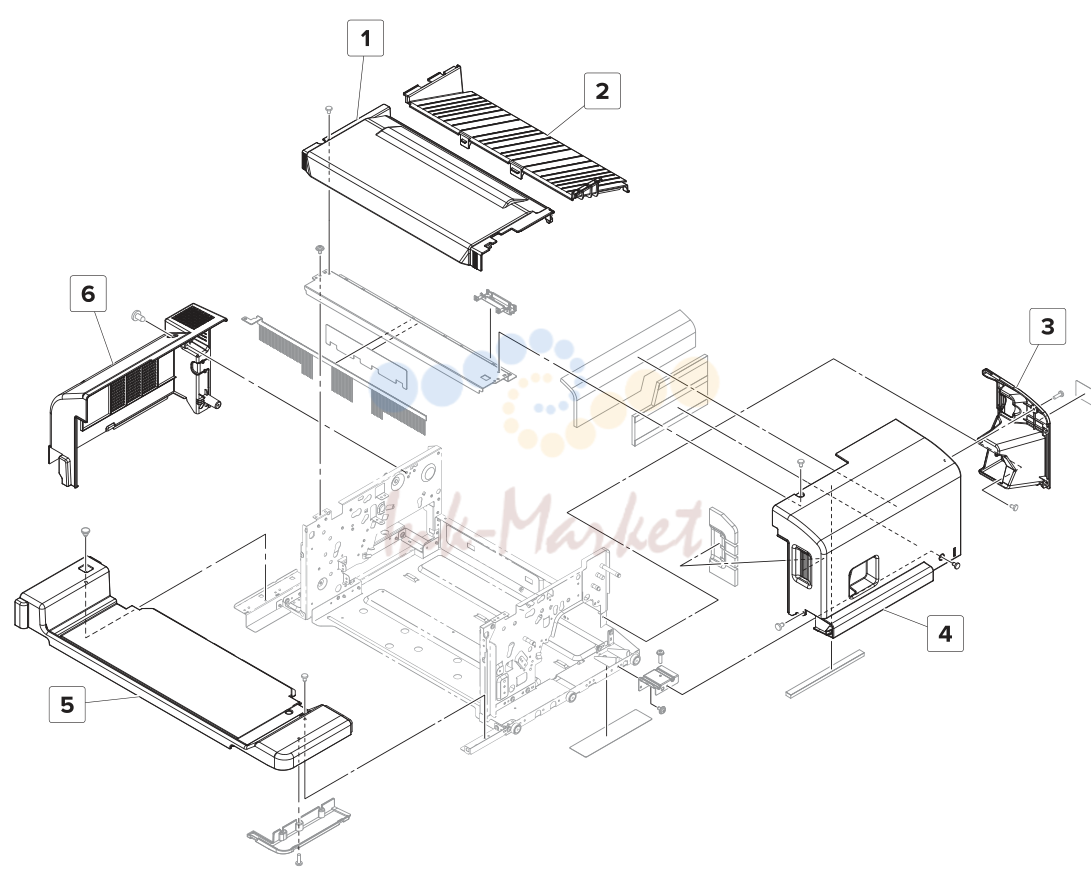

Staple finisher—крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9337 запросить цену → | Staple finisher top cover “Staple finisher top cover removal” on page 223 |
| 2 | 40X9395 запросить цену → | Staple finisher upper guide -- cover |
| 3 | 40X9336 запросить цену → | Staple finisher right cover “Staple finisher right cover removal” on page 222 |
| 4 | 40X9335 запросить цену → | Staple finisher front cover “Staple finisher front cover removal” on page 221 |
| 5 | 40X9811 запросить цену → | Staple finisher rail cover -- |
| 6 | 40X9338 запросить цену → | Staple finisher rear cover “Staple finisher rear cover removal” on page 222 |

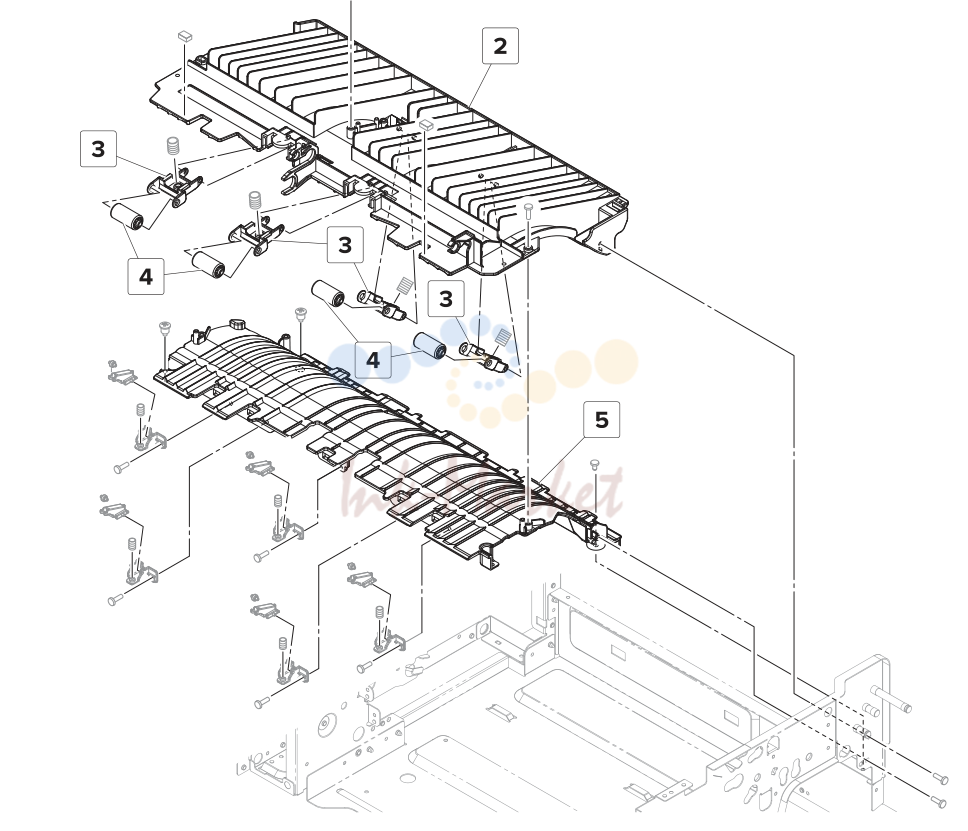

Staple finisher—Transport section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9347 запросить цену → | датчик (staple finisher “датчик (staple finisher paper feed) paper feed) removal” on page 250 |
| 2 | 40X9350 запросить цену → | Staple finisher upper guide “Staple finisher upper guide removal” on page 279 |
| 3 | 40X9898 запросить цену → | Staple finisher paper feed “Staple finisher upper guide idler holder removal” on page 279 |
| 4 | 40X9349 запросить цену → | Staple finisher paper feed “Staple finisher upper guide idler roller removal” on page 279 |
| 5 | 40X9351 запросить цену → | Staple finisher lower guide “Staple finisher lower guide removal” on page 283 |
| 6 | 40X9348 запросить цену → | Staple finisher paper feed -- sensor cable |

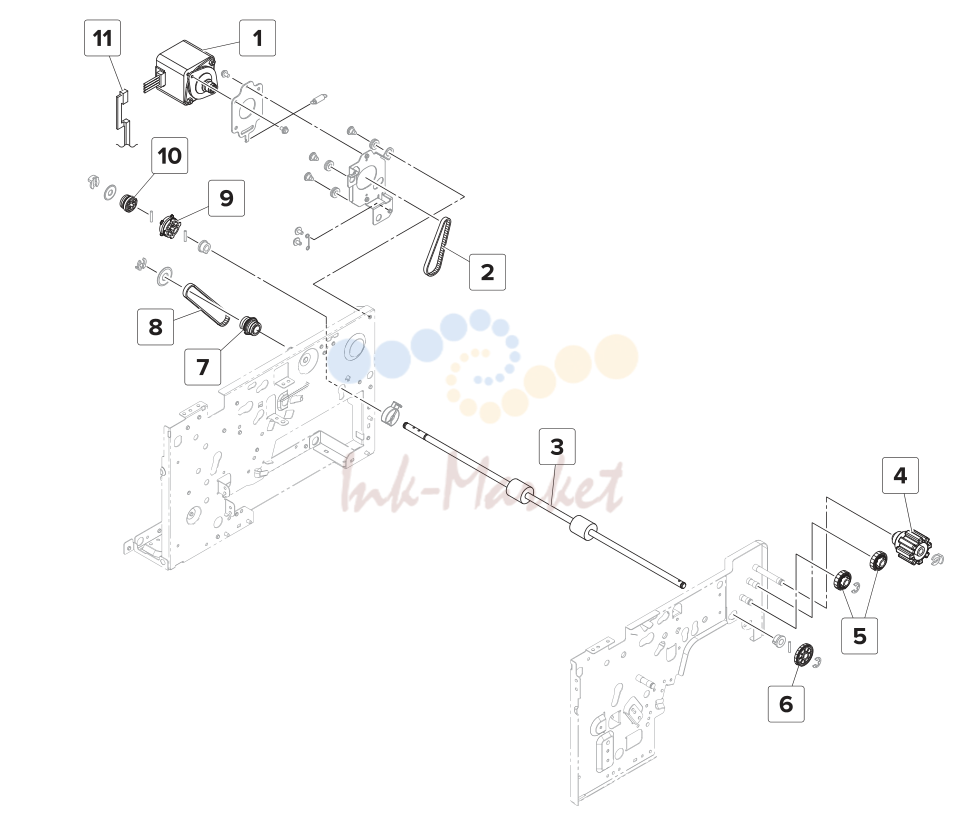

Staple finisher—Transport section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9366 запросить цену → | мотор (staple finisher “мотор (staple finisher transport) transport) removal” on page 239 |
| 2 | 40X9369 запросить цену → | Staple finisher transport motor -- belt |
| 3 | 40X9365 запросить цену → | Staple finisher transport roller “Staple finisher transport roller removal” on page 293 |
| 4 | 40X9817 запросить цену → | Staple finisher jam removal “Staple finisher transport jam knob removal gears removal” on page 232 |
| 5 | 40X9816 запросить цену → | Staple finisher jam removal “Staple finisher transport jam gear 1 removal gears removal” on page 232 |
| 6 | 40X9371 запросить цену → | Staple finisher jam removal “Staple finisher transport jam gear 2 removal gears removal” on page 232 |
| 7 | 40X9904 запросить цену → | Staple finisher tamper feed -- roller secondary gear |
| 8 | 40X9364 запросить цену → | Staple finisher tamper feed -- roller primary belt |
| 9 | 40X9370 запросить цену → | Staple finisher tamper feed -- roller primary gear |
| 10 | 40X9820 запросить цену → | Staple finisher transport motor -- gear |
| 11 | 40X9367 запросить цену → | Staple finisher transport motor -- cable |

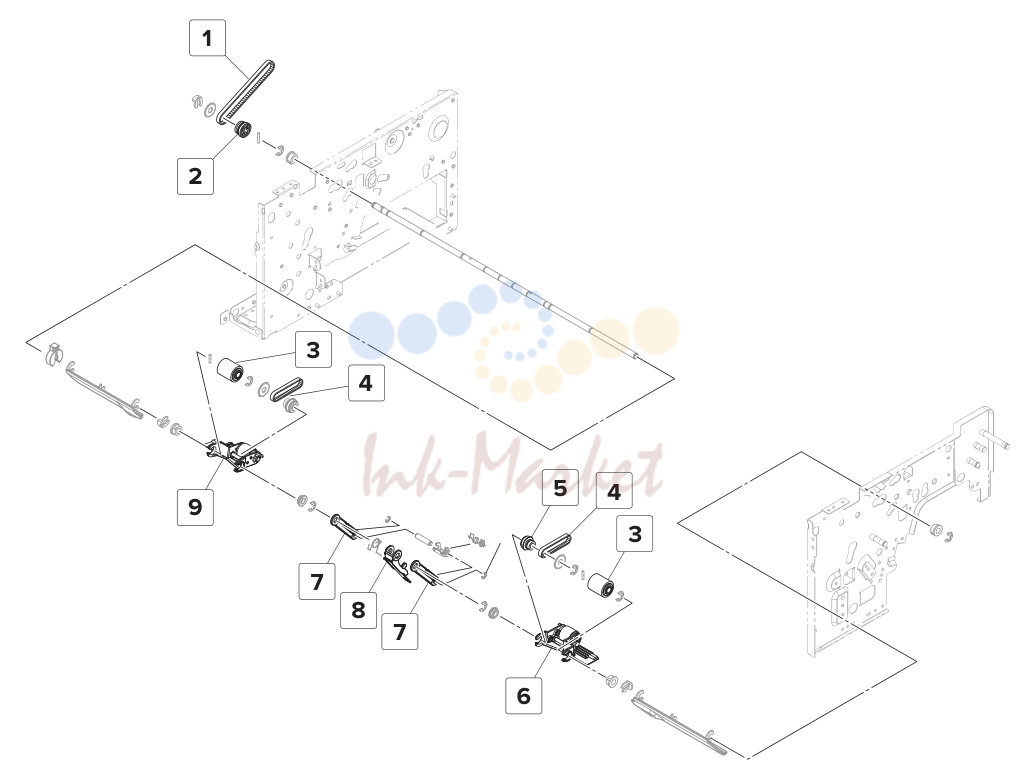

Staple finisher—Compiler feed roller
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9364 запросить цену → | Staple finisher compiler “Staple finisher compiler feed roller feed roller belt shaft в сборе removal” on page |
| 2 | 40X9820 запросить цену → | Staple finisher compiler “Staple finisher compiler feed roller feed roller gear shaft в сборе removal” on page |
| 3 | 40X9359 запросить цену → | Staple finisher compiler “Staple finisher compiler feed rollers feed roller and gears removal” on page 290 |
| 4 | 40X9360 запросить цену → | Staple finisher aligner “Staple finisher compiler feed rollers roller belt and gears removal” on page 290 |
| 5 | 40X9409 запросить цену → | шестерня, 16/26T ‑‑ |
| 6 | 40X9910 запросить цену → | Staple finisher front “Staple finisher aligner roller removal” aligner roller on page 287 |
| 7 | 40X9362 запросить цену → | Staple finisher stack clamp -- holder |
| 8 | 40X9815 запросить цену → | Staple finisher stack clamp -- |
| 9 | 40X9911 запросить цену → | Staple finisher rear aligner “Staple finisher aligner roller removal” roller on page 287 |

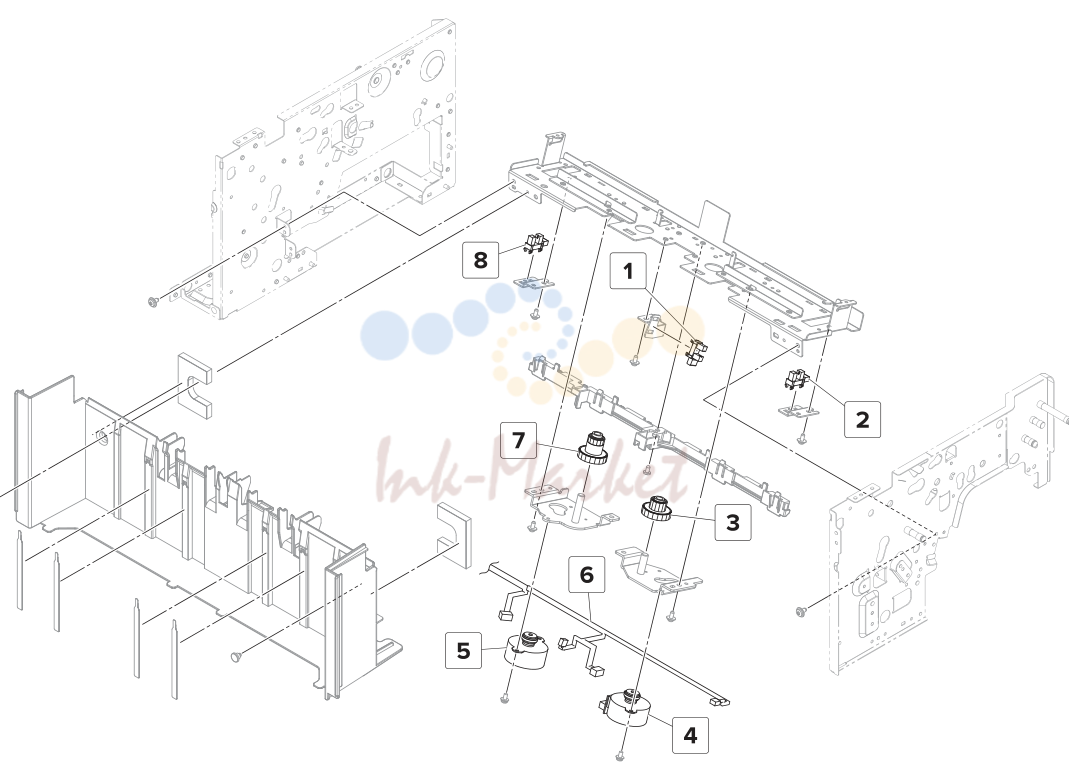

Staple finisher—Compiler section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9343 запросить цену → | датчик (staple finisher “Staple finisher tamper sensors tamper paper present) removal” on page 231 |
| 3 | 40X9397 запросить цену → | Staple finisher front tamper “Staple finisher tamper drive gears gear removal” on page 305 |
| 4 | 40X9380 запросить цену → | мотор (staple finisher front “мотор (staple finisher tamper) tamper) removal” on page 230 |
| 6 | 40X9396 запросить цену → | Staple finisher tamper -- cable |
| 7 | 40X9826 запросить цену → | Staple finisher rear tamper “Staple finisher tamper drive gears gear removal” on page 305 |

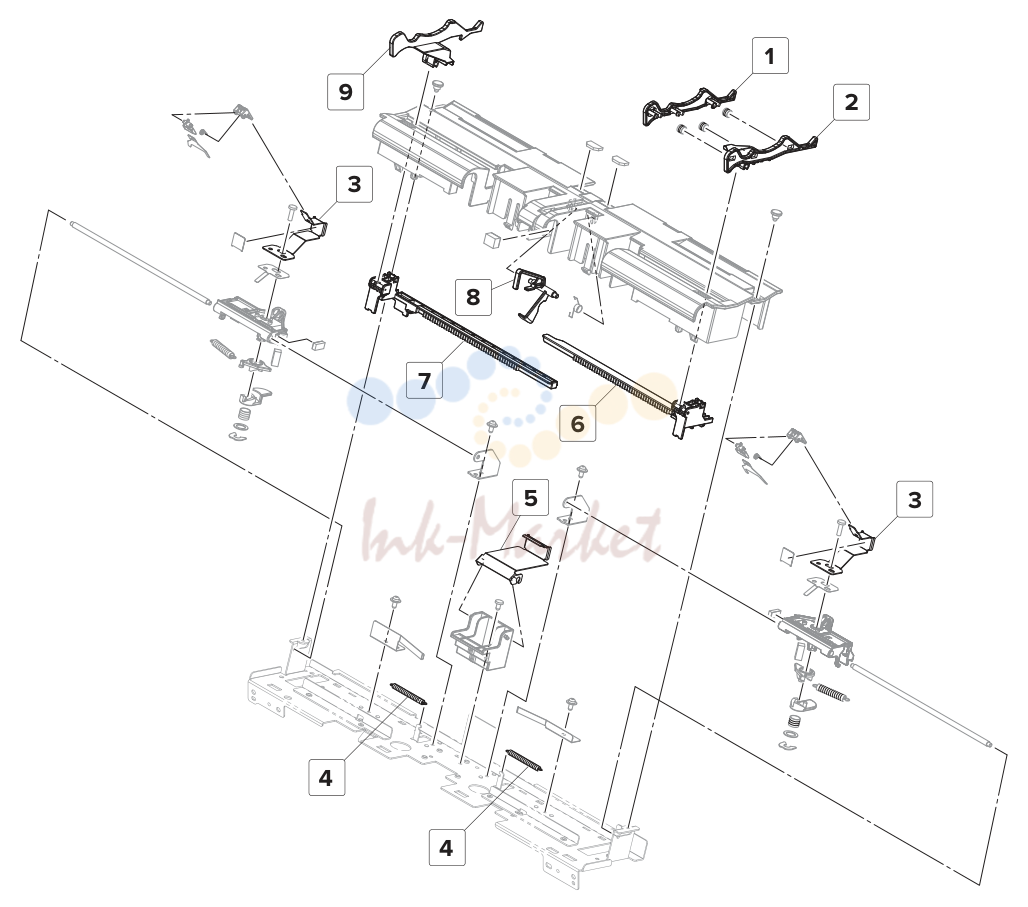

Staple finisher—Compiler section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9398 запросить цену → | Staple finisher front “Staple finisher tamper racks tamper removal” on page 307 |
| 2 | 40X9176 запросить цену → | Staple finisher front “Staple finisher tamper racks tamper holder removal” on page 307 |
| 3 | 40X9642 запросить цену → | Staple finisher front and “Staple finisher tamper racks rear aligners removal” on page 307 |
| 4 | 40X9404 запросить цену → | Staple finisher aligner ‑‑ spring |
| 5 | 40X9643 запросить цену → | Staple finisher middle “Staple finisher tamper racks aligner removal” on page 307 |
| 6 | 40X9827 запросить цену → | Staple finisher front “Staple finisher tamper racks tamper rack removal” on page 307 |
| 7 | 40X9828 запросить цену → | Staple finisher rear tamper “Staple finisher tamper racks rack removal” on page 307 |
| 8 | 40X9401 запросить цену → | Staple finisher tamper “Staple finisher tamper racks paper present sensor removal” on page 307 actuator |
| 9 | 40X9437 запросить цену → | Staple finisher rear tamper “Staple finisher tamper racks removal” on page 307 |

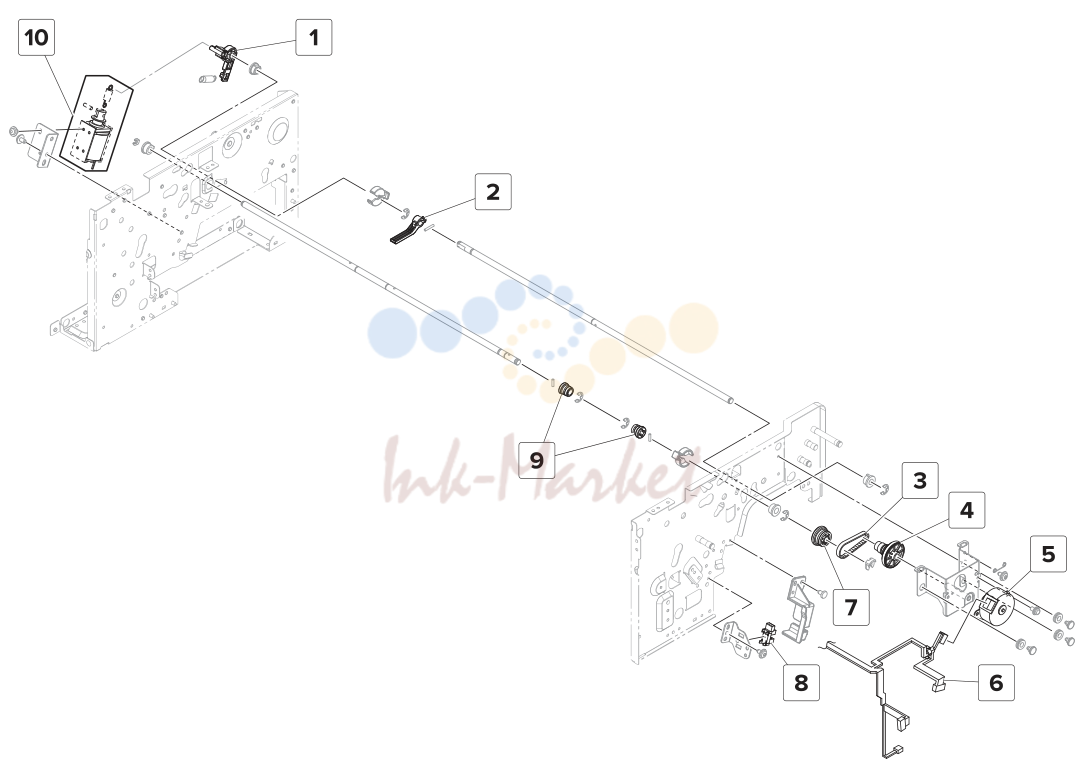

Staple finisher—Aligner section
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9385 запросить цену → | Staple finisher stack lever “Staple finisher stack lever actuator actuator removal” on page 261 |
| 2 | 40X9384 запросить цену → | Staple finisher stack lever “Staple finisher stack lever removal” on page 292 |
| 3 | 40X9360 запросить цену → | Staple finisher aligner “Staple finisher aligner belt and gears drive belt removal” on page 247 |
| 4 | 40X9825 запросить цену → | Staple finisher aligner “Staple finisher aligner belt and gears drive gear removal” on page 247 |
| 5 | 40X9380 запросить цену → | мотор (staple finisher “мотор (staple finisher aligner) aligner) removal” on page 246 |
| 6 | 40X9383 запросить цену → | Staple finisher aligner -- section cables |
| 7 | 40X9382 запросить цену → | Staple finisher aligner “Staple finisher aligner belt and gears secondary gear removal” on page 247 |
| 8 | 40X9343 запросить цену → | датчик (staple finisher “датчик (staple finisher staple unit staple unit carriage home) removal” on page 249 home) |
| 9 | 40X9386 запросить цену → | Staple finisher aligner “Staple finisher aligner roller gears roller gear removal” on page 295 |
| 10 | 40X9379 запросить цену → | Staple finisher stack “Staple finisher stack clamp solenoid clamp solenoid removal” on page 262 |

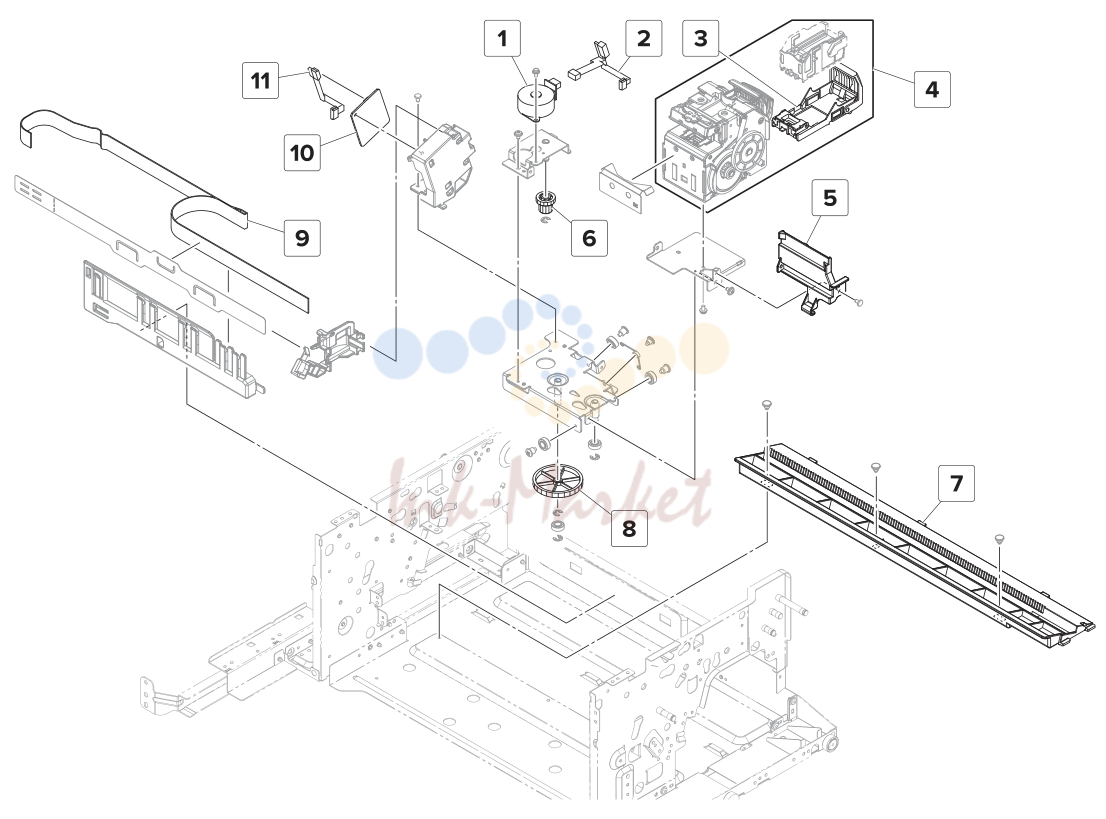

Staple finisher—Staple section
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9407 запросить цену → | мотор (staple finisher “мотор (staple finisher staple unit staple unit carriage) carriage) removal” on page 255 |
| 2 | 40X9829 запросить цену → | Staple finisher staple unit -- cable |
| 3 | 41X1968 запросить цену → | Staple cartridge holder -- |
| 4 | 40X9411 запросить цену → | Staple finisher staple unit “Staple finisher staple unit removal” on page 252 |
| 5 | 40X8969 запросить цену → | Staple finisher staple unit “Staple finisher staple unit removal” holder on page 252 |
| 6 | 40X9608 запросить цену → | Staple finisher staple unit “Staple finisher staple unit carriage carriage drive gear gears removal” on page 256 |
| 7 | 40X9406 запросить цену → | Staple finisher staple unit “Staple finisher staple unit rail rail removal” on page 284 |
| 8 | 40X9363 запросить цену → | Staple finisher staple unit “Staple finisher staple unit carriage carriage gear gears removal” on page 256 |
| 9 | 40X9405 запросить цену → | Staple finisher FFC “Staple finisher FFC removal” on page 259 |
| 10 | 40X9410 запросить цену → | Staple finisher interface “Staple finisher interface board board removal” on page 254 |
| 11 | 40X9408 запросить цену → | Staple finisher staple unit -- carriage motor cable |

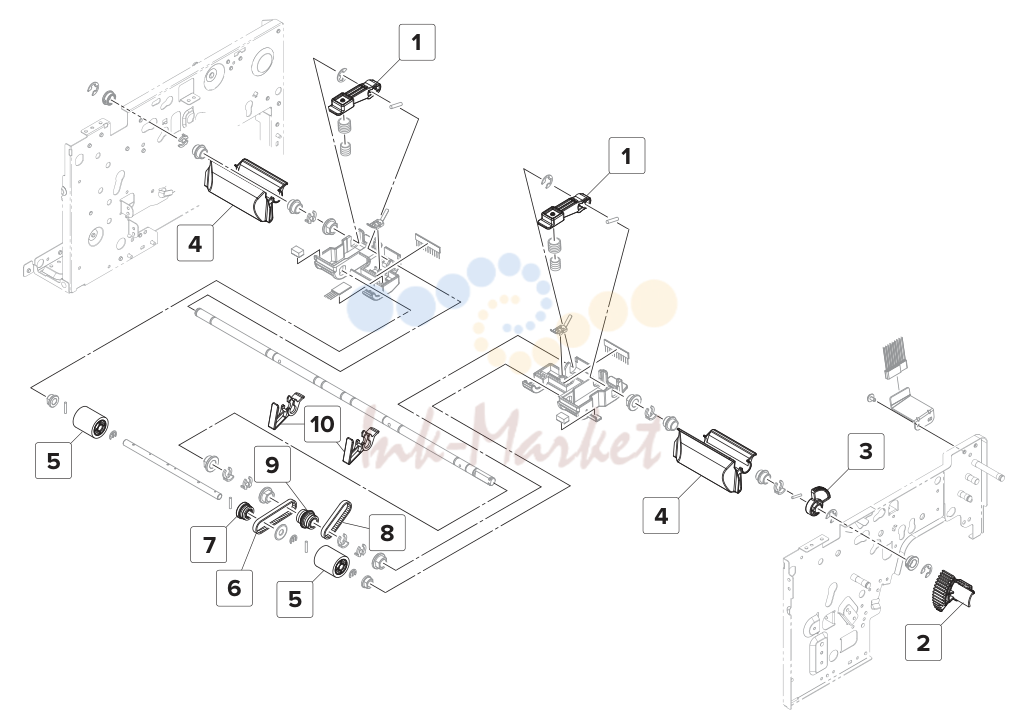

Staple finisher—Exit section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9548 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller belts roller holder and gear removal” on page 301 |
| 2 | 40X9357 запросить цену → | Staple finisher upper exit “Staple finisher upper exit actuator actuator removal” on page 277 |
| 3 | 40X9356 запросить цену → | Staple finisher eject cam “Staple finisher eject cam removal” on page 299 |
| 4 | 40X9355 запросить цену → | Staple finisher upper exit ‑‑ roller guide |
| 5 | 40X9291 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller roller removal” on page 300 |
| 6 | 40X9813 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller belts roller secondary belt and gear removal” on page 301 |
| 7 | 40X9820 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller roller secondary gear removal” on page 300 |
| 8 | 40X9360 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller belts roller primary belt and gear removal” on page 301 |
| 9 | 40X9904 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller belts roller primary gear and gear removal” on page 301 |
| 10 | 40X9814 запросить цену → | Staple finisher eject guide “Staple finisher eject guide removal” on page 298 |

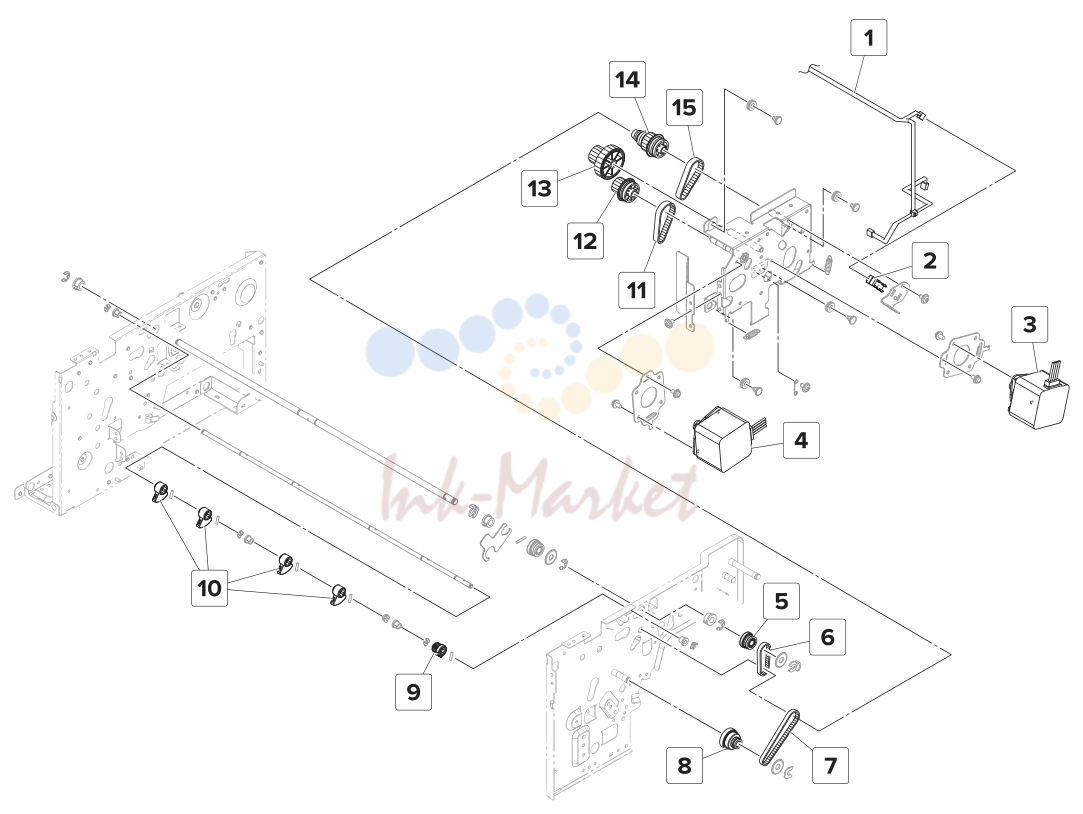

Staple finisher—Exit section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9374 запросить цену → | Staple finisher exit -- section cable |
| 2 | 40X9343 запросить цену → | датчик (staple finisher “датчик (staple finisher upper exit upper exit roller) roller) removal” on page 248 |
| 3 | 40X9366 запросить цену → | мотор (staple finisher exit) “мотор (staple finisher exit) removal” on page 245 |
| 5 | 40X9820 запросить цену → | Staple finisher upper exit “Staple finisher upper exit roller drive roller drive gear gears removal” on page 272 |
| 6 | 40X9822 запросить цену → | Staple finisher upper exit -- roller drive belt |
| 7 | 40X9369 запросить цену → | Staple finisher exit roller -- drive belt |
| 8 | 40X9821 запросить цену → | Staple finisher exit roller “Staple finisher exit roller drive belts drive gear and gears removal” on page 275 |
| 9 | 40X9824 запросить цену → | Staple finisher exit guide “Staple finisher exit guide lift cam lift cam gear removal” on page 271 |
| 10 | 40X9377 запросить цену → | Staple finisher exit guide “Staple finisher exit guide lift cam lift cam removal” on page 271 |
| 11 | 40X9376 запросить цену → | Staple finisher upper exit “Staple finisher exit roller drive belts belt and gears removal” on page 275 |
| 12 | 40X9819 запросить цену → | Staple finisher upper exit “Staple finisher exit roller drive belts gear and gears removal” on page 275 |
| 13 | 40X9818 запросить цену → | Staple finisher upper exit “Staple finisher exit roller drive belts idler gear and gears removal” on page 275 |
| 14 | 40X9375 запросить цену → | Staple finisher exit gear “Staple finisher exit roller drive belts and gears removal” on page 275 |

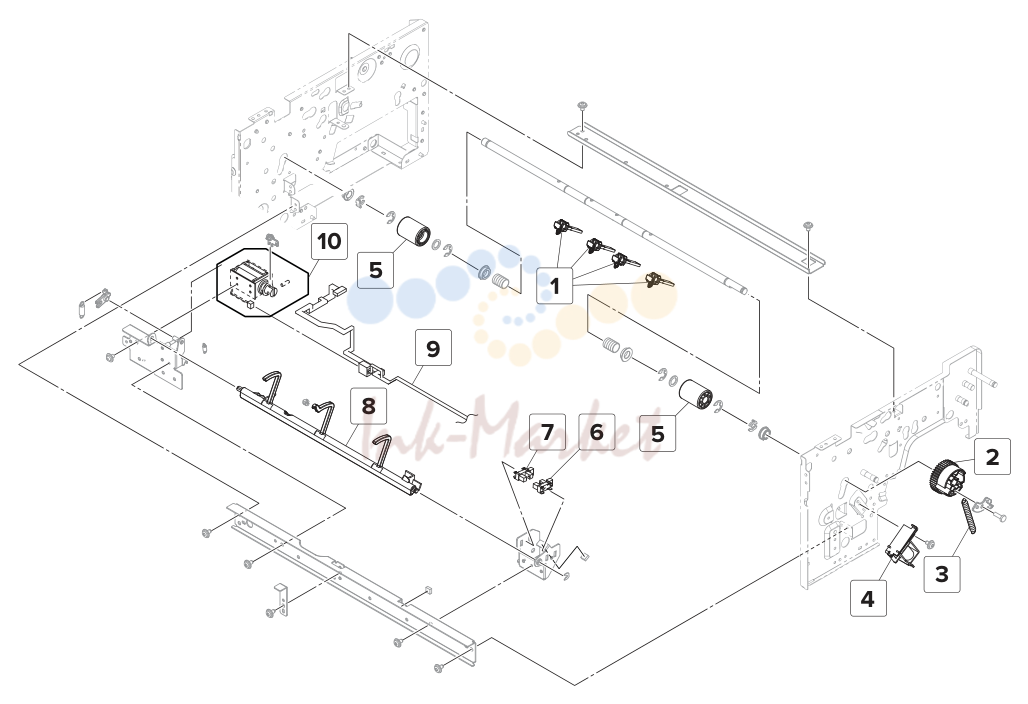

Staple finisher—Exit section 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9394 запросить цену → | Staple finisher lower exit “Staple finisher lower exit roller roller paddle paddles removal” on page 225 |
| 2 | 40X9388 запросить цену → | Staple finisher exit roller “Staple finisher exit roller gear gear removal” on page 278 |
| 3 | 40X9914 запросить цену → | Staple finisher tension ‑‑ spring |
| 4 | 40X9387 запросить цену → | Staple finisher exit roller “Staple finisher exit roller solenoid solenoid removal” on page 276 |
| 5 | 40X9393 запросить цену → | Staple finisher lower exit “Staple finisher lower exit roller roller removal” on page 278 |
| 6 | 40X9343 запросить цену → | датчик (staple finisher bin “Staple finisher bin stack height stack height) в сборе sensors removal” on page 226 |
| 8 | 40X9390 запросить цену → | Staple finisher bin stack “Staple finisher bin stack height height actuator actuator removal” on page 228 |
| 9 | 40X9392 запросить цену → | Staple finisher bin stack -- height cable |
| 10 | 40X9391 запросить цену → | Staple finisher bin stack “Staple finisher bin stack height height solenoid solenoid removal” on page 227 |

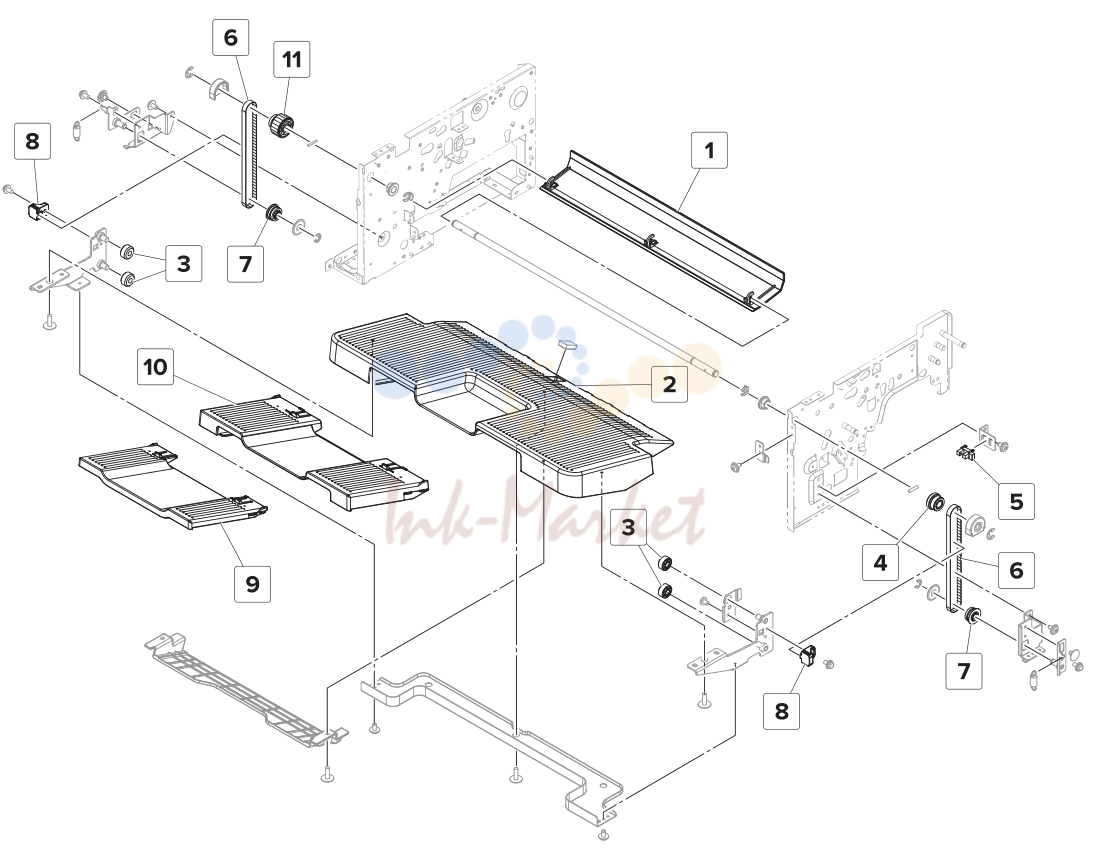

Staple finisher—Bin section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9346 запросить цену → | Staple finisher exit guide “Staple finisher exit guide removal” on page 224 |
| 2 | 40X9340 запросить цену → | Staple finisher bin “Staple finisher bin removal” on page 224 |
| 3 | 40X9345 запросить цену → | Staple finisher elevator -- wheel |
| 4 | 40X9903 запросить цену → | Staple finisher elevator top “Staple finisher elevator drive gears front gear removal” on page 263 |
| 5 | 40X9343 запросить цену → | датчик (staple finisher “датчик (staple finisher elevator elevator home) home) removal” on page 249 |
| 6 | 40X9341 запросить цену → | Staple finisher elevator belt “Staple finisher elevator belts removal” on page 264 |
| 7 | 40X9812 запросить цену → | Staple finisher elevator “Staple finisher elevator drive gears bottom gear removal” on page 263 |
| 8 | 40X9909 запросить цену → | Staple finisher belt holder “Staple finisher elevator belts removal” on page 264 |
| 9 | 40X9640 запросить цену → | Staple finisher bin -- extender 1 |
| 10 | 40X9645 запросить цену → | Staple finisher bin -- extender 2 |
| 11 | 40X9342 запросить цену → | Staple finisher elevator top “Staple finisher elevator drive gears rear gear removal” on page 263 |

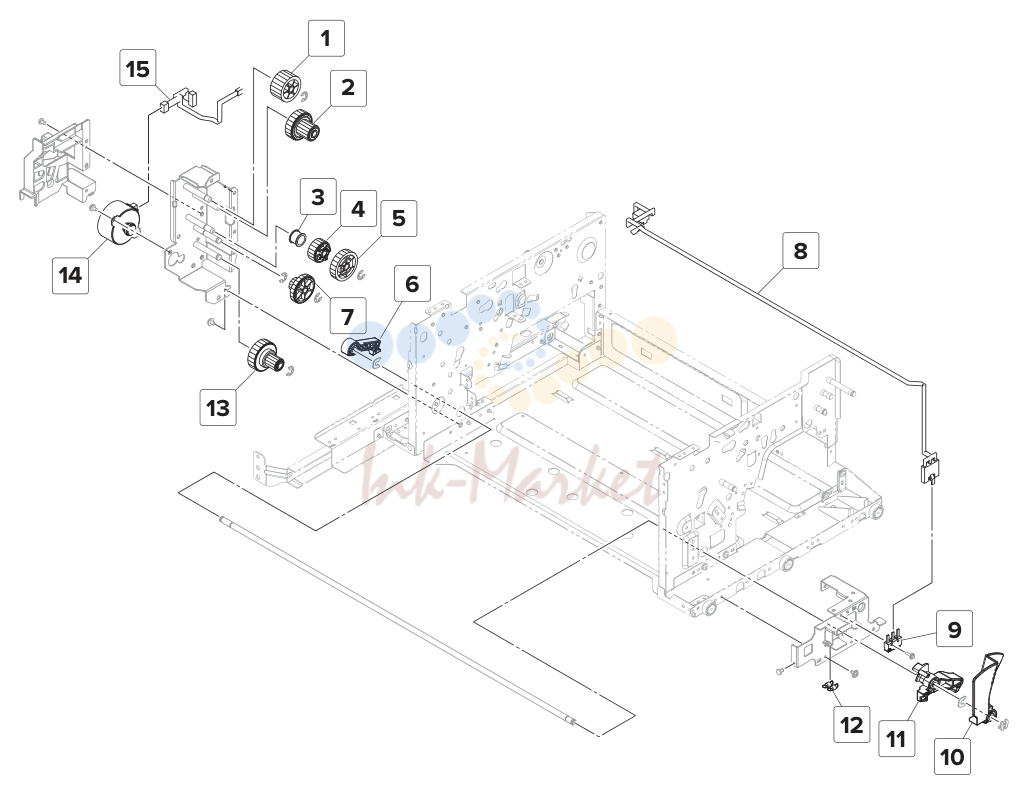

Staple finisher—Bin section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9418 запросить цену → | Staple finisher elevator idler “Staple finisher elevator drive gears gear 5 removal” on page 263 |
| 2 | 40X9831 запросить цену → | Staple finisher elevator idler “Staple finisher elevator drive gears gear 4 removal” on page 263 |
| 3 | 40X9832 запросить цену → | Staple finisher spring ‑‑ |
| 4 | 40X9833 запросить цену → | Staple finisher elevator idler “Staple finisher elevator drive gears gear 3 removal” on page 263 |
| 5 | 40X9834 запросить цену → | Staple finisher elevator idler “Staple finisher elevator drive gears gear 2 removal” on page 263 |
| 6 | 40X9419 запросить цену → | Staple finisher rear lock “Staple finisher locks removal” on page 233 |
| 7 | 40X9835 запросить цену → | Staple finisher elevator idler “Staple finisher elevator drive gears gear 1 removal” on page 263 |
| 8 | 40X9830 запросить цену → | Staple finisher lock switch -- cable |
| 9 | 40X9840 запросить цену → | Staple finisher lock switch “Staple finisher lock switch removal” on page 233 |
| 10 | 40X9839 запросить цену → | Staple finisher release ‑‑ handle |
| 11 | 40X9838 запросить цену → | Staple finisher front lock ‑‑ |
| 12 | 40X9837 запросить цену → | Staple finisher tension ‑‑ spring |
| 13 | 40X9836 запросить цену → | Staple finisher elevator drive “Staple finisher elevator drive gears gear removal” on page 263 |
| 14 | 40X9416 запросить цену → | мотор (staple finisher “мотор (staple finisher elevator) elevator) removal” on page 242 |
| 15 | 40X9417 запросить цену → | Staple finisher elevator -- section cable |

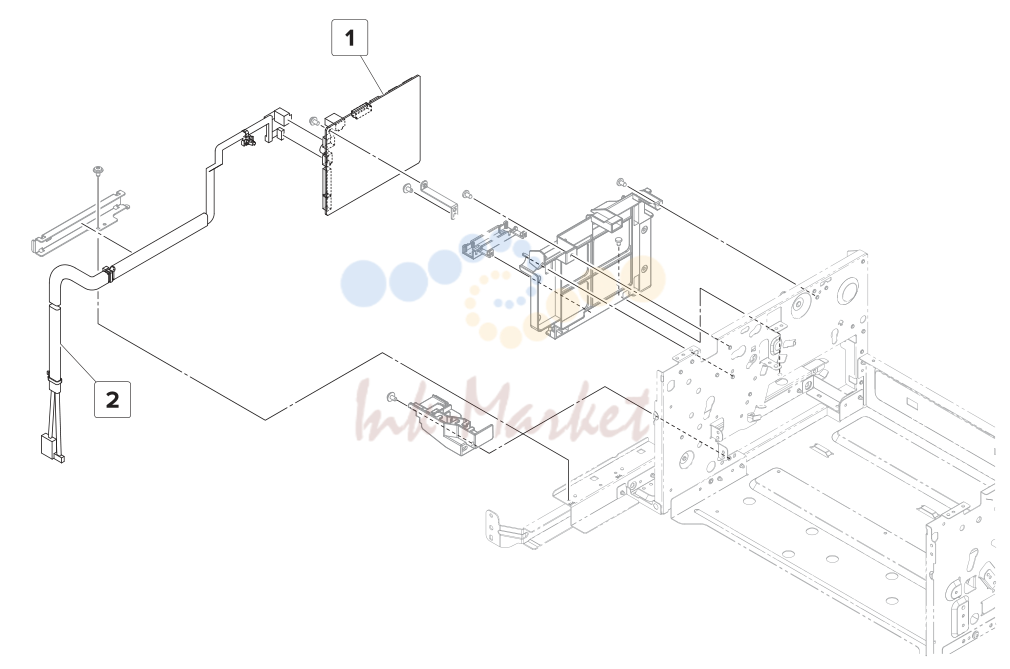

Staple finisher—Electronics
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9421 запросить цену → | Staple finisher controller “Staple finisher controller board board removal” on page 236 |
| 2 | 40X9422 запросить цену → | Staple finisher interface “Staple finisher interface cable cable removal” on page 237 |
Horizontal paper transport—крышки 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9314 запросить цену → | HPT right top cover “HPT right top cover removal” on page 316 |
| 2 | 40X9462 запросить цену → | HPT transport idler roller -- |
| 3 | 40X9333 запросить цену → | HPT transport idler holder 1 -- |
| 4 | 40X8996 запросить цену → | HPT transport idler holder bracket 1 -- |
| 5 | 40X9428 запросить цену → | HPT transport idler holder 2 -- |
| 6 | 40X9206 запросить цену → | HPT transport idler holder bracket 2 -- |
| 7 | 40X9315 запросить цену → | HPT front cover -- |
| 40X9329 запросить цену → | HPT guide ‑‑ |
Horizontal paper transport—крышки 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9321 запросить цену → | HPT rear cover “HPT rear cover removal” on page 317 |
| 2 | 40X9322 запросить цену → | HPT door locks “HPT door locks removal” on page 313 |
| 3 | 40X9313 запросить цену → | датчик (HPT door) “датчик (HPT door) removal” on page 315 |
| 4 | 41X0972 запросить цену → | передний HPT mounting plate ‑‑ |
| 5 | 41X0971 запросить цену → | передний finisher mounting plate ‑‑ |
| 6 | 41X0969 запросить цену → | задний finisher mounting plate ‑‑ |
| 7 | 41X0970 запросить цену → | задний HPT mounting plate ‑‑ |
Horizontal paper transport—привод section
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9920 запросить цену → | HPT transport motor “мотор (HPT transport) removal” on cable page 319 |
| 2 | 40X9323 запросить цену → | мотор (HPT transport) “мотор (HPT transport) removal” on page 319 |
| 3 | 40X9841 запросить цену → | HPT transport roller belt “HPT belts and gears removal” on |
| 4 | 40X9842 запросить цену → | HPT transport roller belt “HPT belts and gears removal” on |
| 5 | 40X9175 запросить цену → | HPT transport roller 1 “HPT belts and gears removal” on gear page 321 |
| 6 | 40X9480 запросить цену → | HPT transport roller 2 “HPT belts and gears removal” on gear page 321 |
| 7 | 40X9368 запросить цену → | HPT transport roller ball “HPT transport rollers removal” on bearing page 321 |
| 8 | 40X9326 запросить цену → | HPT paper feed sensor “HPT feed sensor actuator removal” on actuator page 315 |
| 9 | 40X9313 запросить цену → | датчик (HPT feed) “датчик (HPT feed) removal” on page 314 |
| 10 | 40X9919 запросить цену → | HPT cable “HPT cable removal” on page 317 |
| 11 | 40X9325 запросить цену → | HPT transport roller 1 “HPT transport rollers removal” on page 321 |
| 12 | 40X9921 запросить цену → | HPT transport roller 2 “HPT transport rollers removal” on page 321 |
| 13 | 40X9330 запросить цену → | HPT inner paper guide “HPT inner paper guide removal” on page 313 |
| 14 | 40X9332 запросить цену → | HPT holding bracket “HPT holding bracket removal” on page 314 |
| 15 | 40X9324 запросить цену → | HPT transport motor belt “HPT belts and gears removal” on page 321 |
| 16 | 40X9327 запросить цену → | HPT transport motor “HPT belts and gears removal” on gear page 321 |
SHPF—крышки
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9510 запросить цену → | SHPF top door “SHPF top door removal” on page 331 |
| 2 | 40X9513 запросить цену → | SHPF top inner cover “SHPF top inner cover removal” on page 328 |
| 3 | 40X8876 запросить цену → | SHPF front door sensor -- actuator |
| 4 | 40X9456 запросить цену → | SHPF magnetic catch -- lock |
| 5 | 40X9512 запросить цену → | SHPF front door “SHPF front door removal” on page 328 |
| 6 | 40X9514 запросить цену → | SHPF post cover “SHPF post cover removal” on page 330 |
| 7 | 40X9515 запросить цену → | SHPF lower cover “SHPF lower cover removal” on page 326 |
| 8 | 40X9517 запросить цену → | SHPF top bin extender “SHPF elevator bin removal” on page 323 |
| 9 | 40X9310 запросить цену → | SHPF top bin “SHPF elevator bin removal” on page 323 |
| 10 | 40X9511 запросить цену → | SHPF rear cover “SHPF rear cover removal” on page 331 |
SHPF—рама
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9540 запросить цену → | датчик (SHPF top bin full, “датчик (SHPF top bin full) removal” transmit) on page 356 |
| 2 | 40X9518 запросить цену → | SHPF top bin holder “SHPF top bin removal” on page 426 |
| 3 | 40X9538 запросить цену → | датчик (SHPF top bin full, “датчик (SHPF top bin full, receive) receive) removal” on page 380 |
| 4 | 40X9873 запросить цену → | SHPF top jam access door “SHPF top jam access door and SHPF spring diverter removal” on page 387 |
| 5 | 40X8869 запросить цену → | датчик (SHPF top door) “датчик (SHPF top door) removal” on page 379 |
| 6 | 40X9527 запросить цену → | SHPF front door switch “SHPF front door switch removal” on page 327 |
| 7 | 40X9555 запросить цену → | SHPF front door switch -- cable |
| 8 | 40X9519 запросить цену → | SHPF caster wheel “SHPF caster wheel removal” on page 326 |
| 9 | 40X9556 запросить цену → | Booklet maker interface -- extension cable |
| 10 | 40X9554 запросить цену → | HPT interface extension -- cable |
| 11 | 40X9528 запросить цену → | SHPF controller board “SHPF controller board removal” on page 357 |
SHPF—Transport section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9319 запросить цену → | HPBF booklet gate jam “Booklet gate jam access door access door removal” on page 332 |
| 2 | 40X9559 запросить цену → | SHPF compiler feed roller “SHPF compiler feed roller release release cam encoder encoder removal” on page 383 |
| 3 | 40X9531 запросить цену → | мотор (SHPF compiler “мотор (SHPF compiler feed roller feed roller release) release) removal” on page 381 |
| 4 | 40X9530 запросить цену → | мотор (SHPF aligner) “мотор (SHPF aligner) removal” on page 384 |
| 5 | 40X8869 запросить цену → | датчик (SHPF compiler “датчик (SHPF compiler feed roller feed roller release) release) removal” on page 382 |
| 6 | 40X9558 запросить цену → | SHPF aligner belt -- |
| 7 | 40X9846 запросить цену → | SHPF front aligner “SHPF aligner shaft removal” on page 411 |
| 8 | 40X9915 запросить цену → | SHPF front aligner holder “SHPF aligner shaft removal” on page 411 |
| 9 | 40X9843 запросить цену → | SHPF aligner shaft “SHPF aligner shaft removal” on page 411 |
| 10 | 40X9845 запросить цену → | SHPF rear aligner “SHPF aligner shaft removal” on page 411 |
| 11 | 40X9844 запросить цену → | SHPF rear aligner holder “SHPF aligner shaft removal” on page 411 |
| 12 | 40X8968 запросить цену → | датчик (SHPF compiler “датчик (SHPF compiler feed) feed) removal” on page 435 |
| 13 | 40X9563 запросить цену → | SHPF compiler feed idler “SHPF compiler feed idler roller roller в сборе removal” on page 433 |
| 14 | 40X9560 запросить цену → | SHPF compiler feed -- sensor cable |
| 15 | 40X8927 запросить цену → | SHPF compiler idler roller “SHPF compiler feed idler roller holder spring в сборе removal” on page 433 |
| 16 | 40X8867 запросить цену → | SHPF compiler feed roller “SHPF compiler feed roller release cam release cam removal” on page 429 |
| 17 | 40X9847 запросить цену → | SHPF compiler idler roller “SHPF compiler feed idler roller holder в сборе removal” on page 433 |
| 18 | 40X9561 запросить цену → | SHPF compiler feed roller “SHPF compiler feed roller release cam release middle cam removal” on page 429 |

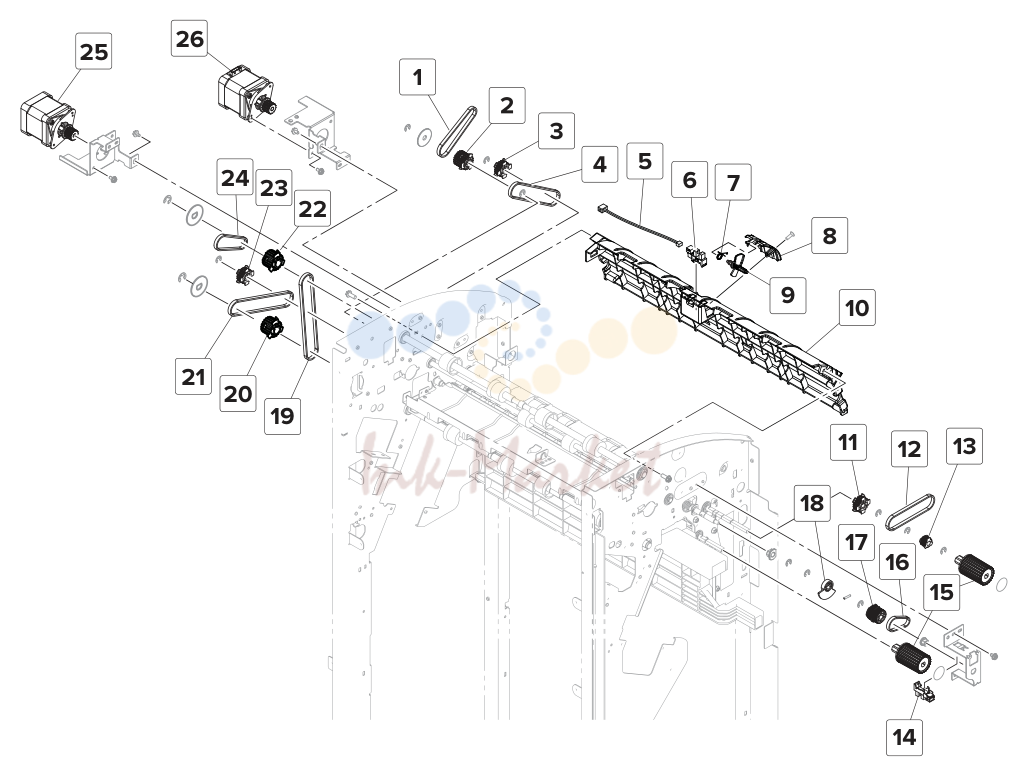

SHPF—Transport section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9565 запросить цену → | SHPF top bin transport roller -- belt |
| 2 | 41X2214 запросить цену → | SHPF top bin transport roller -- gear |
| 3 | 40X9574 запросить цену → | SHPF diverter feed roller gear “SHPF entrance and diverter feed roller gears removal” on page 386 |
| 4 | 40X9566 запросить цену → | SHPF diverter feed roller belt -- |
| 5 | 40X9570 запросить цену → | SHPF top bin exit sensor -- cable |
| 6 | 40X8869 запросить цену → | датчик (SHPF top bin exit) “датчик (SHPF top bin exit) removal” on page 390 |
| 7 | 40X9448 запросить цену → | SHPF torsion coil spring ‑‑ |
| 8 | 40X9400 запросить цену → | SHPF top bin exit sensor “датчик (SHPF top bin exit) cover removal” on page 390 |
| 9 | 40X9571 запросить цену → | SHPF top bin exit sensor “датчик (SHPF top bin exit) actuator removal” on page 390 |
| 10 | 40X9426 запросить цену → | SHPF top bin exit paper guide “SHPF top bin exit paper guide removal” on page 391 |
| 12 | 40X9221 запросить цену → | SHPF entrance roller belt “SHPF entrance and diverter feed roller gears removal” on page 386 |
| 13 | 40X9224 запросить цену → | SHPF diverter cam drive gear “SHPF entrance and diverter feed roller gears removal” on page 386 |
| 15 | 40X9399 запросить цену → | SHPF jam removal knob “SHPF diverter feed roller knob removal” on page 329 |
| 16 | 40X9558 запросить цену → | SHPF diverter cam belt “SHPF diverter cam removal” on page 384 |
| 17 | 40X9270 запросить цену → | SHPF diverter cam gear “SHPF diverter cam removal” on page 384 |
| 18 | 40X8943 запросить цену → | SHPF diverter cam sensor “SHPF diverter cam removal” on encoder page 384 |
| 19 | 40X9569 запросить цену → | SHPF compiler feed roller -- belt |
| 20 | 40X9572 запросить цену → | SHPF compiler feed roller -- gear |
| 21 | 40X9568 запросить цену → | SHPF booklet maker pre- -- feed roller belt |
SHPF—Transport section 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9577 запросить цену → | SHPF booklet maker feed -- guide |
| 2 | 40X8968 запросить цену → | датчик (SHPF booklet “SHPF booklet maker upper pre‑feed gate) guide removal” on page 417 |
| 3 | 40X9415 запросить цену → | SHPF torsion coil spring ‑‑ |
| 4 | 40X9440 запросить цену → | Ball bearing -- |
| 5 | 40X9589 запросить цену → | Ball bearing -- |
| 6 | 40X9580 запросить цену → | SHPF jam access door “SHPF jam access door removal” on page 334 |
| 7 | 40X9587 запросить цену → | SHPF diverter cam “SHPF diverter cam removal” on page 384 |
| 8 | 41X2171 запросить цену → | SHPF top bin transport “SHPF top bin transport roller roller removal” on page 431 |
| 9 | 40X9585 запросить цену → | SHPF top bin exit roller “SHPF top bin exit roller removal” on page 427 |
| 10 | 40X9584 запросить цену → | SHPF booklet maker pre- “SHPF booklet maker pre-feed roller feed roller removal” on page 414 |
| 11 | 40X9578 запросить цену → | SHPF booklet maker “SHPF booklet maker lower pre-feed lower pre-feed guide guide removal” on page 415 |
| 12 | 40X9490 запросить цену → | SHPF booklet maker “SHPF booklet maker upper pre‑feed movable guide guide removal” on page 417 |
| 13 | 40X8883 запросить цену → | SHPF booklet maker “SHPF booklet maker upper pre‑feed upper pre-feed guide guide removal” on page 417 |
| 14 | 40X9579 запросить цену → | SHPF booklet gate sensor “SHPF booklet maker upper pre‑feed cable guide removal” on page 417 |
| 15 | 40X9353 запросить цену → | SHPF booklet maker pre- “SHPF entrance idler and roller feed idler roller removal” on page 440 |
| 16 | 40X9582 запросить цену → | SHPF diverter feed roller “SHPF diverter feed roller removal” on page 419 |
SHPF—Transport section 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9353 запросить цену → | SHPF diverter feed “SHPF top jam access door and SHPF idler roller diverter removal” on page 387 |
| 2 | 40X8968 запросить цену → | датчик (SHPF “датчик (SHPF entrance) removal” on entrance) page 439 |
| 3 | 40X9593 запросить цену → | SHPF entrance idler “SHPF entrance idler and roller removal” roller on page 440 |
| 4 | 40X9590 запросить цену → | SHPF entrance sensor “датчик (SHPF entrance) removal” on cable page 439 |
| 5 | 40X9574 запросить цену → | SHPF entrance roller “SHPF entrance idler and roller removal” gear on page 440 |
| 6 | 40X9589 запросить цену → | Ball bearing “SHPF entrance idler and roller removal” on page 440 |
| 7 | 40X9588 запросить цену → | SHPF entrance roller “SHPF entrance idler and roller removal” on page 440 |
| 8 | 40X9465 запросить цену → | SHPF diverter lever “SHPF top jam access door and SHPF diverter removal” on page 387 |
| 9 | 40X9331 запросить цену → | SHPF top bin exit idler “SHPF top jam access door and SHPF roller diverter removal” on page 387 |
SHPF—Elevator bin section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9521 запросить цену → | Booklet maker rail -- |
| 2 | 40X8881 запросить цену → | Booklet maker mount -- |
| 3 | 40X9597 запросить цену → | SHPF elevator bin stack -- height cable |
| 4 | 40X9043 запросить цену → | SHPF elevator bin front “SHPF elevator bin stack height stack height sensor sensor actuator removal” on actuator page 342 |
| 5 | 40X8869 запросить цену → | датчик (SHPF elevator bin “SHPF upper left cover sensors stack height actuator arm removal” on page 341 control) |
| 6 | 40X9538 запросить цену → | датчик (SHPF elevator bin “SHPF upper left cover sensors stack height, receive) removal” on page 341 |
| 9 | 40X9506 запросить цену → | SHPF elevator bin full “датчик (SHPF elevator bin full) sensor actuator removal” on page 335 |
| 10 | 40X9877 запросить цену → | SHPF elevator bin full “датчик (SHPF elevator bin full) sensor cable removal” on page 335 |
| 12 | 40X9540 запросить цену → | датчик (SHPF elevator bin “SHPF upper left cover sensors stack height, transmit) removal” on page 341 |
| 13 | 40X9477 запросить цену → | SHPF elevator bin rear “SHPF elevator bin stack height stack height sensor sensor actuator removal” on actuator page 342 |
| 14 | 40X9498 запросить цену → | SHPF elevator bin stack -- height finger holder |
| 15 | 40X9021 запросить цену → | SHPF elevator bin stack “SHPF elevator bin stack height height finger sensor actuator removal” on page 342 |
| 16 | 40X9532 запросить цену → | мотор (SHPF elevator bin “мотор (SHPF elevator bin stack stack height) height) removal” on page 345 |
| 17 | 40X9596 запросить цену → | SHPF elevator bin stack “SHPF elevator bin stack height drive height drive gear gear removal” on page 344 |
| 18 | 40X9594 запросить цену → | SHPF elevator bin stack “SHPF elevator bin stack height height sensor actuator arm sensor actuator arms and gears gear removal” on page 343 |
SHPF—Elevator bin section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9575 запросить цену → | Ball bearing -- |
| 2 | 40X9603 запросить цену → | SHPF elevator belt “SHPF elevator belts removals” on page 370 |
| 3 | 40X9607 запросить цену → | SHPF elevator gear -- |
| 4 | 40X9311 запросить цену → | SHPF elevator gear -- bracket |
| 5 | 40X9427 запросить цену → | SHPF elevator belt spring “SHPF elevator belts removals” on page 370 |
| 6 | 40X9605 запросить цену → | SHPF elevator bin front “SHPF elevator belts removals” on bracket page 370 |
| 7 | 40X8991 запросить цену → | SHPF elevator belt holder “SHPF elevator belts removals” on page 370 |
| 8 | 40X9609 запросить цену → | SHPF elevator bin “SHPF elevator bin removal” on page 323 |
| 9 | 40X9517 запросить цену → | SHPF elevator bin “SHPF elevator bin removal” on extender page 323 |
| 10 | 40X9168 запросить цену → | SHPF elevator motor -- encoder |
| 11 | 40X9601 запросить цену → | SHPF elevator motor -- encoder belt |
| 12 | 40X9849 запросить цену → | SHPF elevator bin clutch “SHPF elevator drive в сборе gear removal” on page 354 |
| 13 | 40X9631 запросить цену → | SHPF elevator bin clutch “SHPF elevator drive в сборе bushing removal” on page 354 |
| 14 | 40X9604 запросить цену → | SHPF elevator bin rear “SHPF elevator belts removals” on bracket page 370 |
| 15 | 40X9636 запросить цену → | SHPF elevator drive gear “SHPF elevator drive в сборе removal” on page 354 |
| 16 | 40X9187 запросить цену → | SHPF elevator bin idler “SHPF elevator drive в сборе gear removal” on page 354 |
| 17 | 40X8869 запросить цену → | датчик (SHPF elevator “датчик (SHPF elevator position) position) removal” on page 353 |
| 18 | 40X9534 запросить цену → | мотор (SHPF elevator) “мотор (SHPF elevator) removal” on page 352 |
| 19 | 40X9589 запросить цену → | Ball bearing ‑‑ |
SHPF—Staple unit в сборе
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9520 запросить цену → | SHPF staple unit carriage “SHPF staple unit drive belt and drive gear gear removal” on page 362 |
| 2 | 40X9611 запросить цену → | SHPF staple unit carriage -- belt |
| 3 | 40X9610 запросить цену → | SHPF staple unit “SHPF staple unit removal” on page 364 |
| 4 | 40X9413 запросить цену → | SHPF staple cartridge -- |
| 5 | 40X9851 запросить цену → | SHPF staple unit cable -- |
| 6 | 40X8975 запросить цену → | SHPF staple unit knob “SHPF staple unit drive belt and gear removal” on page 362 |
| 7 | 40X8869 запросить цену → | датчик (SHPF staple unit “SHPF staple unit position sensors carriage center) removal” on page 361 |
| 8 | 40X9616 запросить цену → | SHPF staple unit carriage rail -- |
| 9 | 40X9535 запросить цену → | мотор (SHPF staple unit “мотор (SHPF staple unit carriage) carriage) removal” on page 363 |
| 10 | 40X9614 запросить цену → | SHPF staple unit interface -- cable |
| 12 | 40X9850 запросить цену → | SHPF staple unit carriage -- sensor cable |
| 13 | 40X9612 запросить цену → | SHPF staple unit carriage “SHPF staple unit drive belt and drive belt gear removal” on page 362 |

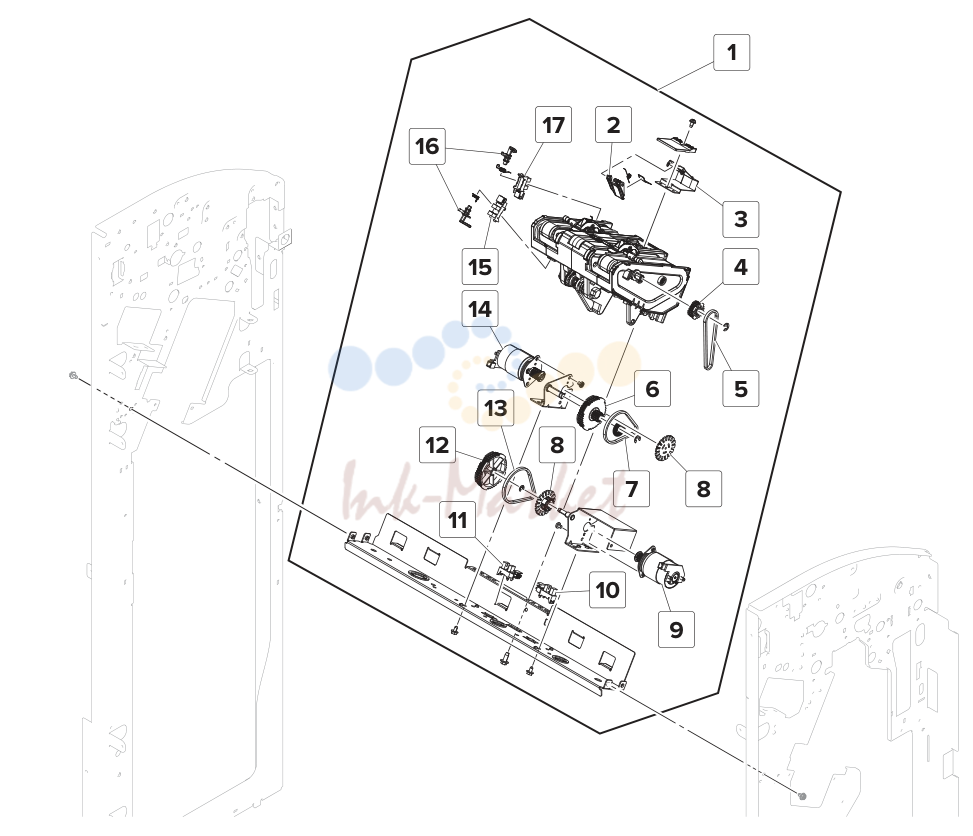

SHPF—Compiler section 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X2182 запросить цену → | SHPF ejector “SHPF compiler в сборе removal” on page 396 |
| 2 | 40X9496 запросить цену → | SHPF compiler stack clamp -- |
| 3 | 40X9622 запросить цену → | SHPF middle aligner “SHPF middle aligner removal” on page 408 |
| 4 | 40X9625 запросить цену → | SHPF compiler eject gear “SHPF compiler eject gear removal” on page 410 |
| 5 | 40X9617 запросить цену → | SHPF compiler eject belt -- |
| 6 | 40X9621 запросить цену → | SHPF compiler pre-eject drive -- gear |
| 7 | 40X9618 запросить цену → | SHPF compiler pre-eject drive -- belt |
| 8 | 41X2002 запросить цену → | SHPF pre-eject motor and -- eject motor encode |
| 9 | 41X2001 запросить цену → | мотор (SHPF compiler eject) “мотор (SHPF compiler eject) removal” on page 392 |
| 10 | 40X8869 запросить цену → | датчик (SHPF compiler eject) “SHPF compiler eject sensors removal” on page 394 |
| 12 | 40X9624 запросить цену → | SHPF compiler eject drive -- gear |
| 13 | 40X9620 запросить цену → | SHPF compiler eject drive belt -- |
| 14 | 41X2000 запросить цену → | мотор (SHPF compiler pre- “мотор (SHPF compiler pre-eject) eject) removal” on page 393 |
| 16 | 40X9623 запросить цену → | SHPF compiler eject sensor -- actuators |

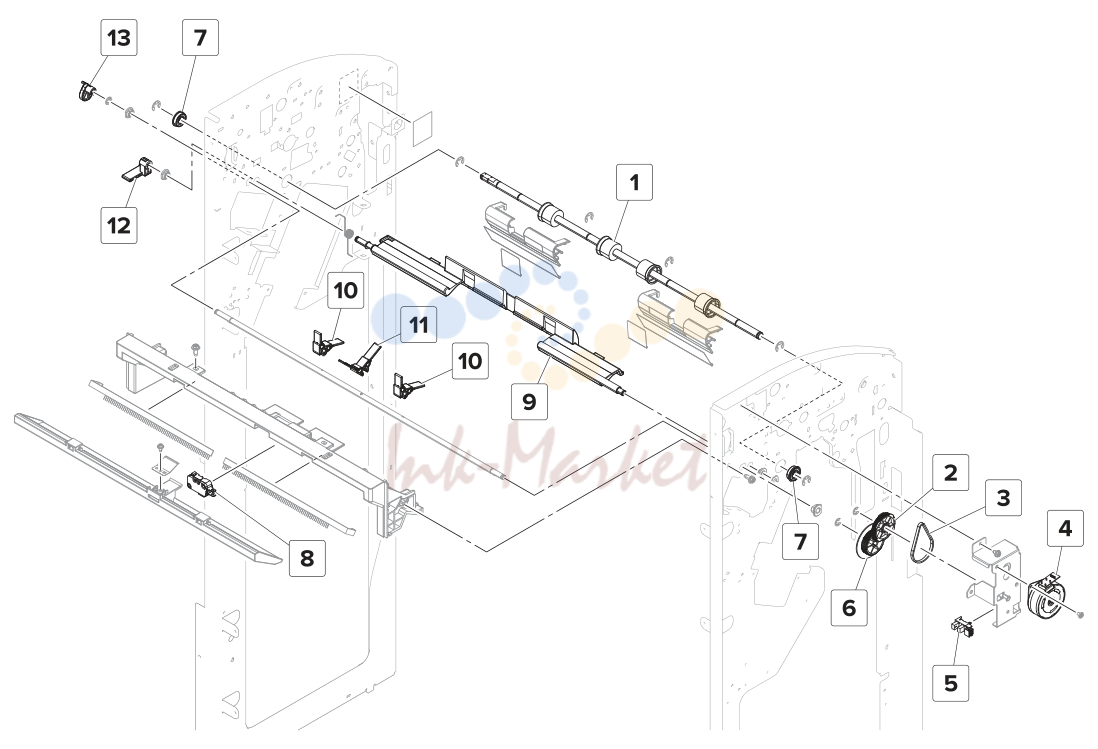

SHPF—Compiler section 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9637 запросить цену → | SHPF compiler feed “SHPF compiler feed roller removal” on roller page 446 |
| 2 | 40X9634 запросить цену → | SHPF paddle drive gear “SHPF paddle drive gears removal” on page 377 |
| 3 | 40X9629 запросить цену → | SHPF paddle drive belt “SHPF paddle motor FRUs removal” on page 378 |
| 4 | 40X9530 запросить цену → | мотор (SHPF paddle) “мотор (SHPF paddle) removal” on page 377 |
| 5 | 40X8869 запросить цену → | датчик (SHPF paddle “SHPF paddle motor FRUs removal” on home) page 378 |
| 6 | 40X9853 запросить цену → | SHPF paddle drive “SHPF paddle drive gears removal” on encoder page 377 |
| 7 | 40X9440 запросить цену → | Ball bearing -- |
| 8 | 40X9543 запросить цену → | SHPF elevator bin stack “SHPF elevator bin stack limit switch limit switch removal” on page 425 |
| 9 | 40X9633 запросить цену → | SHPF compiler guide “SHPF compiler guide removal” on page 437 |
| 10 | 40X9632 запросить цену → | SHPF paddles “SHPF paddles removal” on page 324 |
| 11 | 40X9852 запросить цену → | SHPF middle paddle “SHPF paddles removal” on page 324 |
| 12 | 41X2185 запросить цену → | SHPF compiler guide “SHPF paddle cam and compiler guide lever lever removal” on page 356 |
| 13 | 40X9627 запросить цену → | SHPF paddle cam “SHPF paddle cam and compiler guide lever removal” on page 356 |
SHPF—Compiler section 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9195 запросить цену → | SHPF front tamper holder -- |
| 2 | 40X8869 запросить цену → | датчик (SHPF front “датчик (SHPF front tamper home) tamper home) removal ” on page 347 |
| 3 | 40X9641 запросить цену → | SHPF tamper belt “SHPF tamper belts and gears removal” on page 405 |
| 4 | 40X9595 запросить цену → | SHPF tamper gear “SHPF tamper belts and gears removal” on page 405 |
| 5 | 40X9344 запросить цену → | SHPF tamper drive belt “SHPF tamper belts and gears removal” on page 405 |
| 6 | 40X9485 запросить цену → | SHPF tamper drive gear “SHPF tamper belts and gears removal” on page 405 |
| 7 | 40X9530 запросить цену → | мотор (SHPF front “мотор (SHPF front tamper) removal” tamper) on page 346 |
| 8 | 40X9717 запросить цену → | SHPF aligner position -- sensor cable |
| 10 | 40X9638 запросить цену → | SHPF ejector cable -- |
SHPF—Punch unit 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 40X9550 запросить цену → | Hole punch box -- |
SHPF—Punch unit 2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 41X0968 запросить цену → | Punch unit—2/4 holes -- |
| 1 | 41X0967 запросить цену → | Punch unit—2/3 holes -- |
| 1 | 40X9986 запросить цену → | Punch unit—Sweden “Punch unit removal” on page 357 |
| 2 | 40X9549 запросить цену → | Punch unit cable -- |
| 3 | 40X9547 запросить цену → | датчик (hole punch box full, “датчик (hole punch box full) transmit) removal” on page 358 |
| 4 | 40X9918 запросить цену → | SHPF duct guide ‑‑ |
| 5 | 40X9546 запросить цену → | Hole punch box full sensor -- actuator |
| 6 | 40X9545 запросить цену → | Hole punch box full sensor -- holder |
| 7 | 40X9928 запросить цену → | датчик (hole punch box full, “датчик (hole punch box full) receive) removal” on page 358 |
Полный список запчастей доступен по запросу.
комментарии
