Kyocera DU-410 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS
2. FRAMES
3. CASSETTE
4. CONVEYING SECTION
5. PAPER FEED SECTION
6. BYPASS SECTION
7. EXIT SECTION
8. SCANNER SECTION
9. IMAGING UNIT
10. FUSER UNIT
11. DRIVING & COOLING SECTION

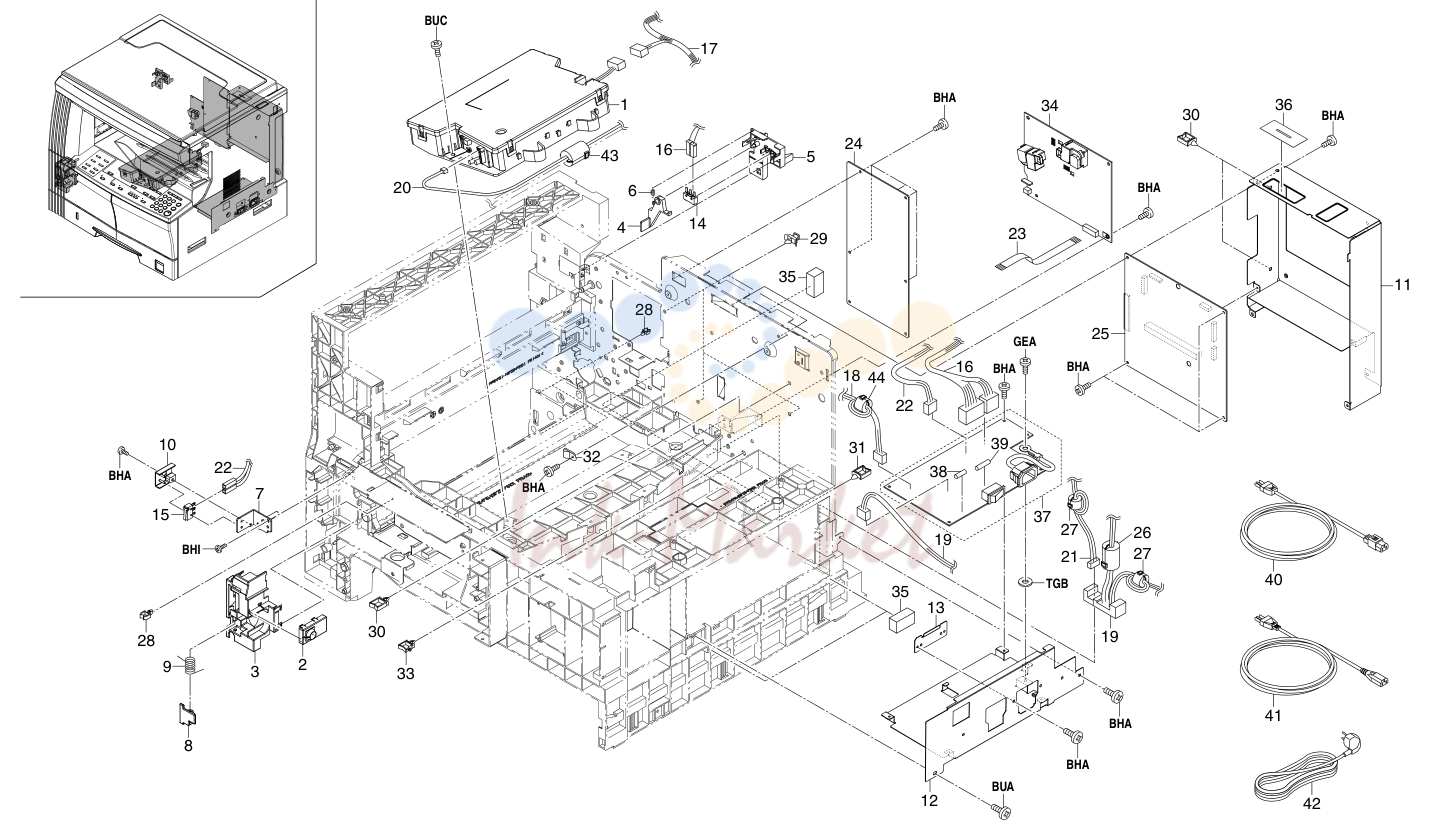

12. ELECTRICAL COMPONENTS

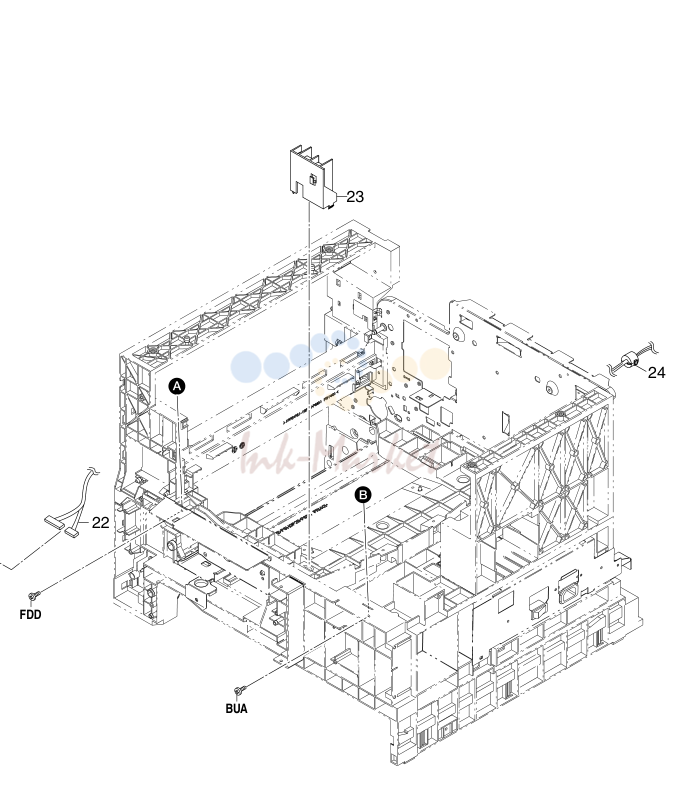

13. OPERATION UNIT

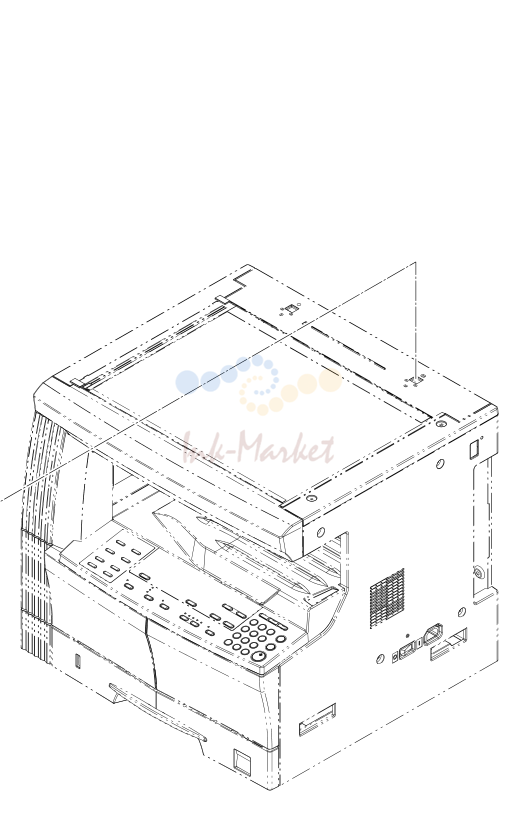

14. ORIGINAL HOLDER

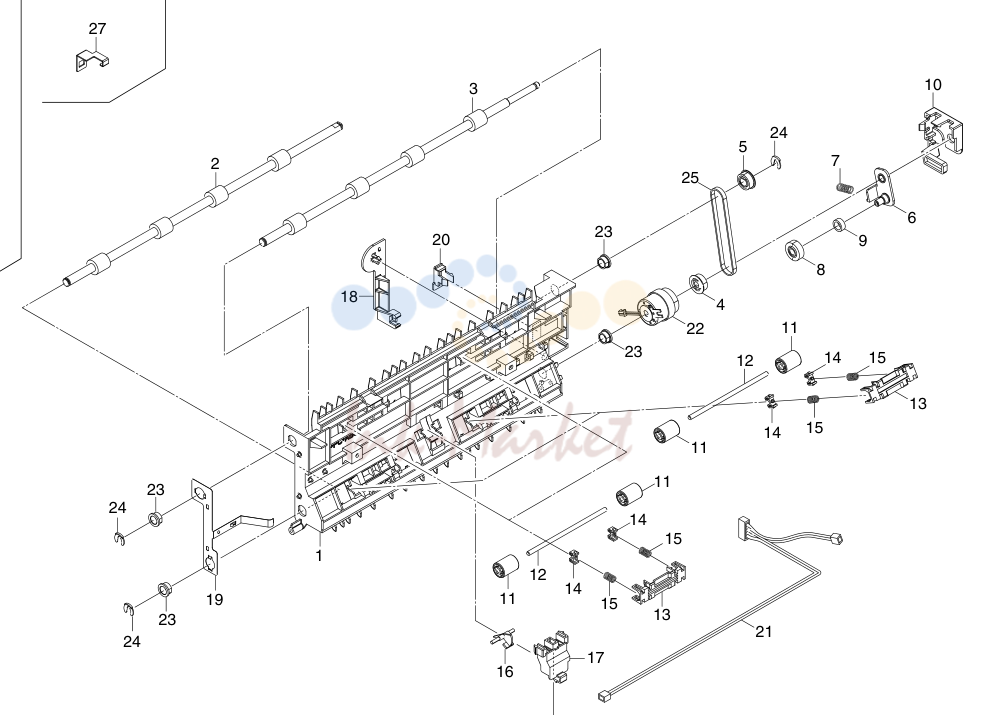

15. OPTION I (DU-410)

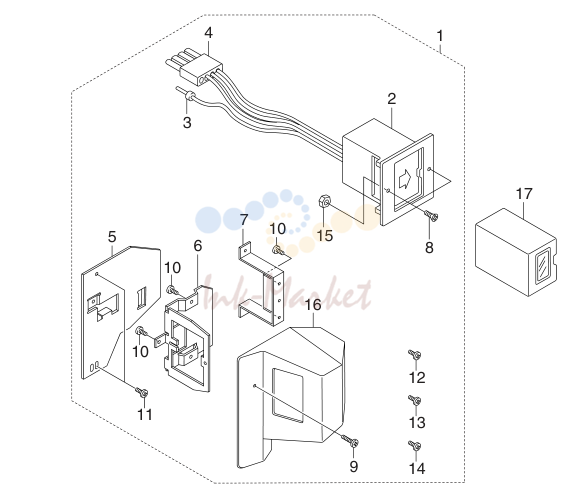

16. OPTION II

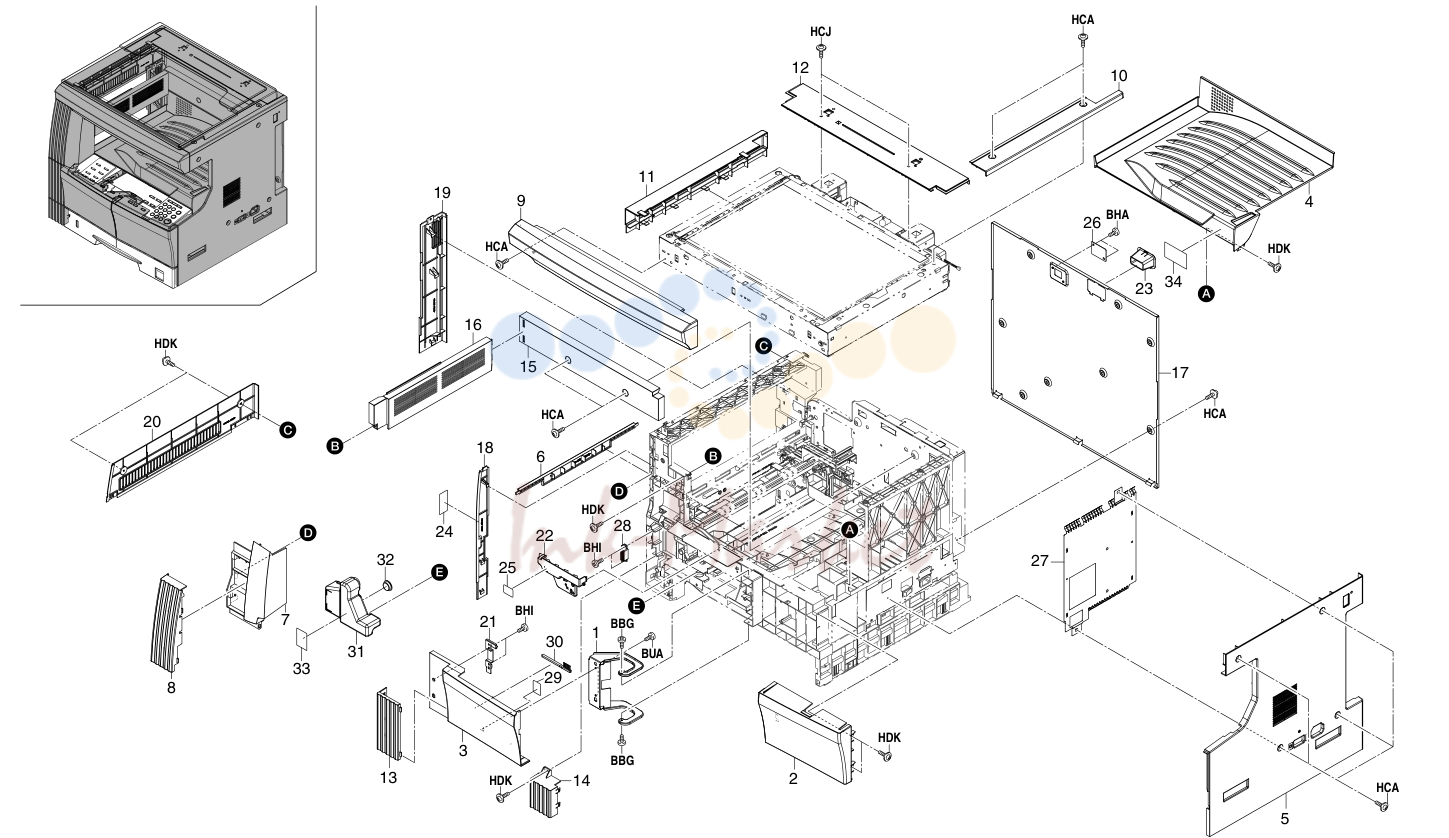

1. EXTERIOR COVERS

№	Артикул	Описание
20		HCA HCA
7		21 BBG
31		BUA
13		HDK
1	2C902140 запросить цену →	HINGE FRONT COVER
21	2C904290 запросить цену →	PLATE FRONT COVER
23	2C904410 запросить цену →	COVER DSUB
26	2C912430 запросить цену →	LID KMAS
27	2C926130 запросить цену →	SHIELD RIGHT COVER
28	2BC04530 запросить цену →	FRONT MAGNET,COVER
30	2BL16220 запросить цену →	BRUSH CLEANER
31	2C918150 ✓ в наличии	TANK DISPOSAL
32	2C918170 запросить цену →	CAP TANK DISPOSAL
33	2AV73580 запросить цену →	LABEL,TONER DISPOSAL TANK HK
34	2C905180 запросить цену →	LABEL ERROR CODE J

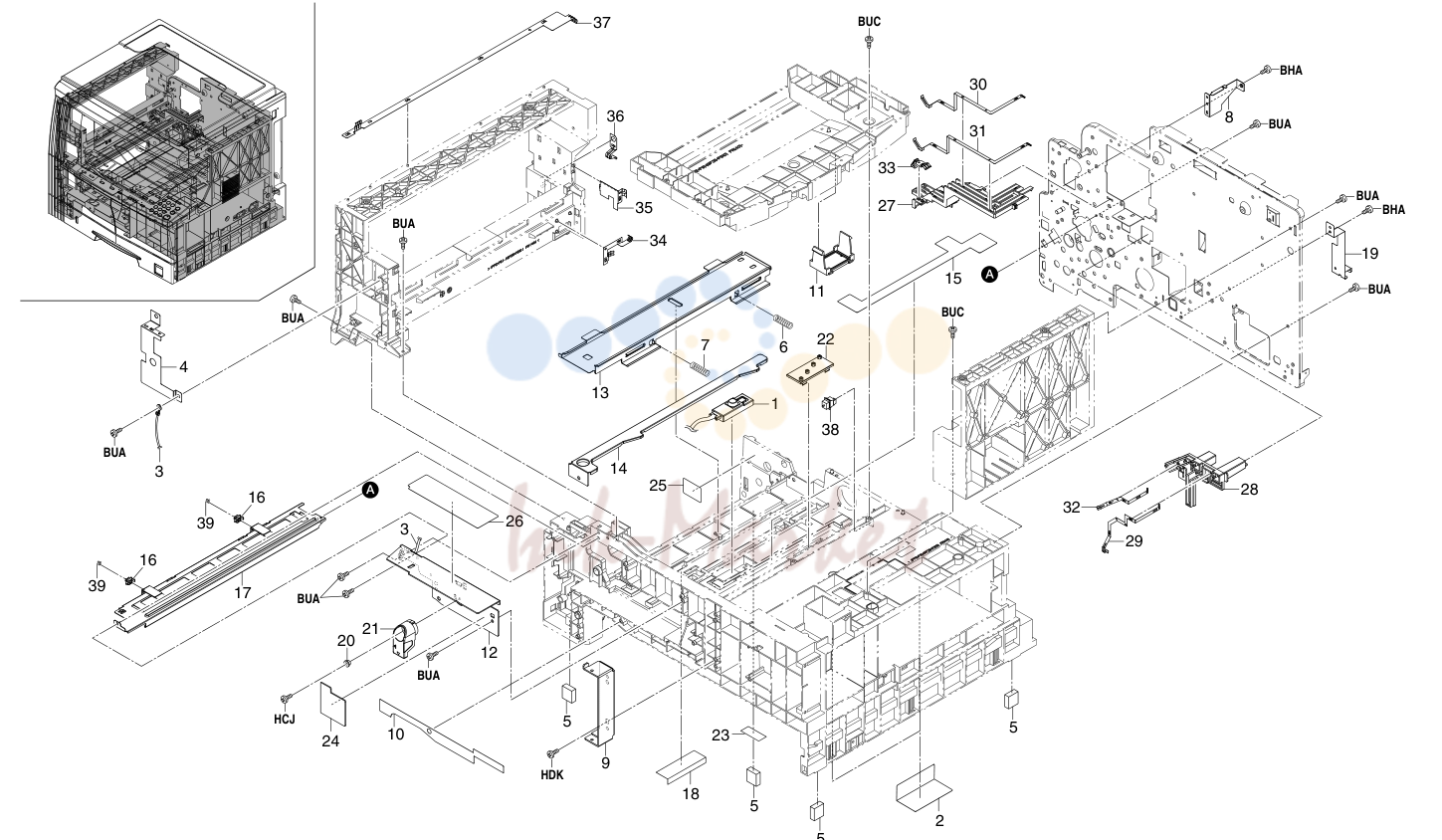

2. FRAMES

№	Артикул	Описание
37		BUC
31		BUA
35		27 BHA
11		BUA
2	2C902230 запросить цену →	FILM BASE L
3	2C927790 запросить цену →	WIRE UPPER LEFT
4	2C926150 запросить цену →	SHIELD UPPER LEFT B
5	2C902070 запросить цену →	BASE RUBBER
6	2C902080 запросить цену →	SPRING DEV PUSH
7	2C902590 запросить цену →	SPRING DEV PUSH F
8	2C902100 запросить цену →	MOUNT REAR COVER
9	2C902110 запросить цену →	MOUNT FRONT COVER
10	2C902120 запросить цену →	PANEL FRONT
11	2C902130 запросить цену →	MOUNT CONT PCB
12	2C902150 запросить цену →	MOUNT CONT LEVER
13	2C902160 запросить цену →	RAIL DLP
14	2C902170 запросить цену →	LEVER DEV PUSH
16	2C902280 запросить цену →	HOLDER PULLEY
17	2C902200 запросить цену →	RAIL CLEANING
18	2C902240 запросить цену →	FILM BASE B
19	2C902260 запросить цену →	GROUND PLATE FRAME
20	2C902520 запросить цену →	COLLAR LEVER CONT.
22	2C902510 запросить цену →	GUIDE A CONT.
22	2C902560 запросить цену →	GUIDE B CONT.
23	2C902270 запросить цену →	SPACER BASE
24	2C905070 запросить цену →	LABEL CONT SET
25	2C905110 запросить цену →	LABEL DRUM CAUTION
26	2C925190 запросить цену →	SHEET OPERATION PCB
27	2C926010 запросить цену →	BASE TERMINAL TRANSFER
28	2C926020 запросить цену →	BASE TERMINAL MAIN
29	2C926030 запросить цену →	TERMINAL DLP
30	2C926040 запросить цену →	TERMINAL TRANSFER
31	2C926050 запросить цену →	TERMINAL SEPARATION
32	2C926060 запросить цену →	TERMINAL MAIN
33	2C926080 запросить цену →	GROUND PLATE CONVEYING
34	2C926100 запросить цену →	TERMINAL FUSER
35	2C926110 запросить цену →	GROUND PLATE EXIT
36	2C926120 запросить цену →	GROUND PLATE FUSER
37	2C926140 запросить цену →	SHIELD UPPER LEFT

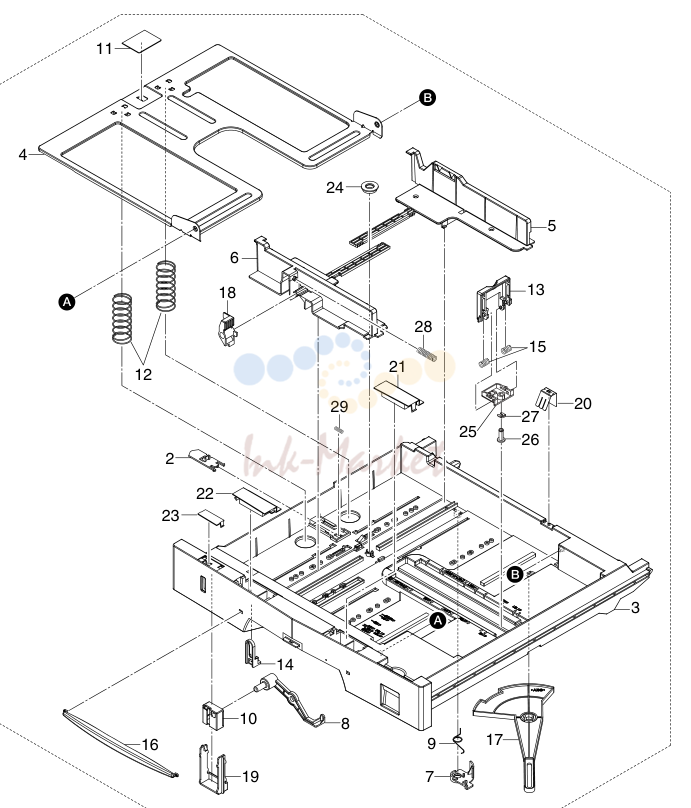

3. CASSETTE

№	Артикул	Альт. артикул	Описание
2			•19507050 LEVER,CASSETTE BASE RELEASE
3			•2C907010 CASSETTE
4			•2C907020 BOTTOM CASSETTE
7			•2C907050 PLATE SIDE SW
8			•2C907070 LEVER INDICATOR
10			•2C907110 MARKER INDICATOR
14			•2C907200 STOPPER ARM
15			•2C907360 SPRING CURSOR R
17			•2C907380 TURN PLATE CASSETTE
19			•2C907490 STOPPER INDICATOR
20			•2C907500 GROUND PLATE BOTTOM
21			•2C907550 LID CASSETTE A
22			•2C907560 LID CASSETTE B
23			•2C907570 LID CASSETTE C

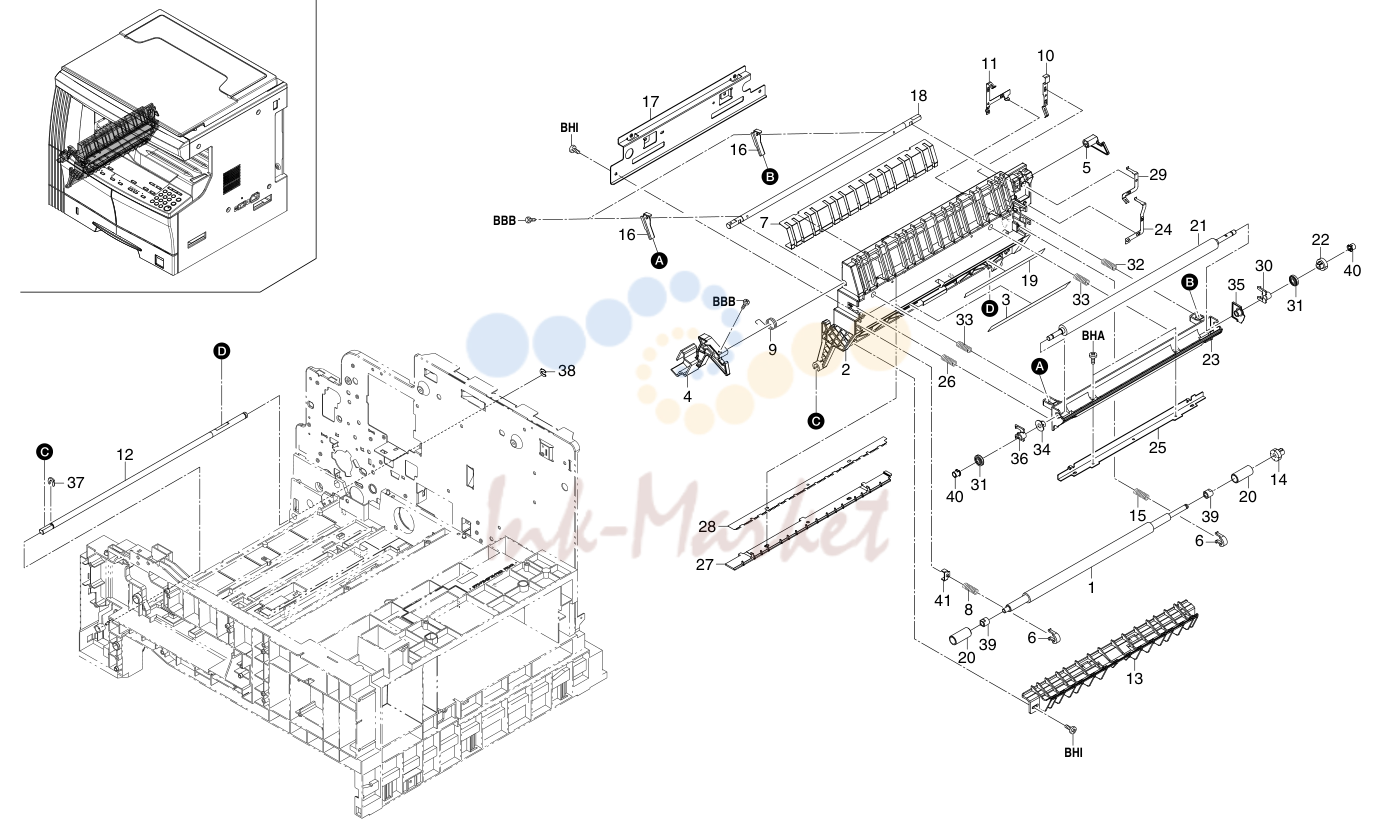

4. CONVEYING SECTION

№	Артикул	Описание
2	2C916030 запросить цену →	BASE CONVEYING
7	2C916090 запросить цену →	GUIDE CONVEYING
8	2C916100 запросить цену →	SPRING REGIST F
9	2C916120 запросить цену →	SPRING CONVEYING BASE
10	2C916130 запросить цену →	GROUND PLATE REG
11	2C916140 запросить цену →	GROUND PLATE CONVEYING
12	2C916160 запросить цену →	SHAFT CONVEYING
13	2C916170 запросить цену →	GUIDE FEED A
15	2C916190 запросить цену →	SPRING REGIST R
16	2C916200 запросить цену →	LEVER TRANS GUIDE
17	2C916220 запросить цену →	REINFORCEMENT CONVEYING
18	2C916230 запросить цену →	SHAFT CONVEYING LEVER
19	2C916240 запросить цену →	FILM REGIST GUIDE R
20	2C916250 запросить цену →	COLLAR REGIST
23	2C917030 запросить цену →	GUIDE LEFT TRANS FRONT
24	2C917040 запросить цену →	TERMINAL PLATE TRANS
25	2C917050 запросить цену →	REINFORCEMENT TRANS GUIDE
26	2C917060 ✓ в наличии	SPRING TRANS F
29	2C917090 запросить цену →	TERMINAL STA ELIMINATION
32	2C917120 ✓ в наличии	SPRING TRANS R
33	2C917150 ✓ в наличии	SPRING GUIDE TRANS
34	2C917160 запросить цену →	BUSH TRANS GUIDE F
35	2C917170 запросить цену →	BUSH TRANS GUIDE R
36	2C917180 ✓ в наличии	BUSH TRANS ROLL F
41	2C916270 запросить цену →	SPACER REG F

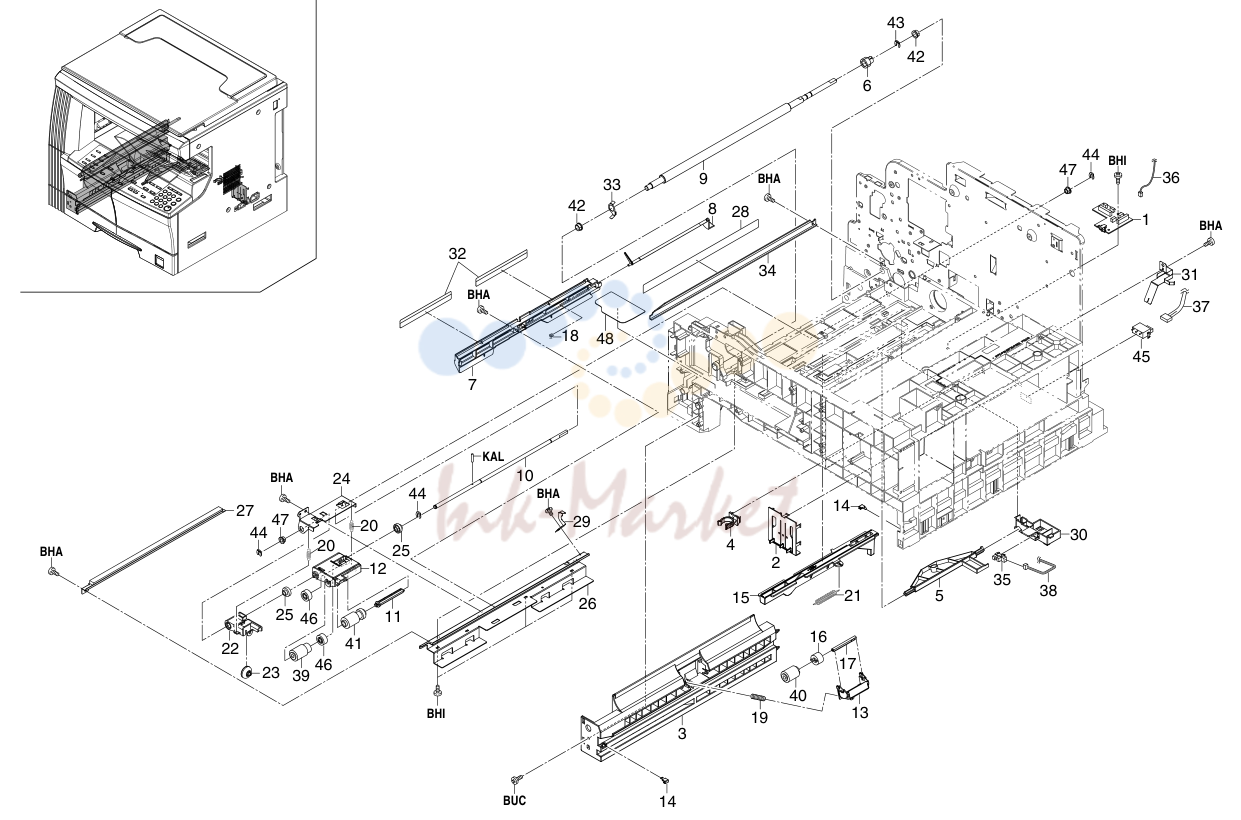

5. PAPER FEED SECTION

№	Артикул	Описание
2	2C907060 запросить цену →	PLATE SIZE DETECTION 1 1 1 1 (cid:27) 42 2BC06510 BUSHING
3	2C907080 запросить цену →	LEFT RAIL CASSETTE 1 1 1 1 (cid:27) 43 2BC06910 STOPPER
7	2C907160 запросить цену →	RIGHT GUIDE REGIST 1 1 1 1 (cid:27) 47 3CY07080 BUSHING
9	2C907180 запросить цену →	RIGHT ROLL REGIST
10	2C907210 запросить цену →	SHAFT PAPER FEED
11	2C907230 запросить цену →	SHAFT PICK UP B
12	2C907240 ✓ в наличии	PLATE PICK UP B
13	2C907250 ✓ в наличии	HOLDER RETARD
15	2C907270 запросить цену →	LEVER PICK UP
17	2C907300 запросить цену →	SHAFT RETARD
19	2C907320 запросить цену →	SPRING RETARD
20	2C907340 ✓ в наличии	SPRING PICK UP
21	2C907350 ✓ в наличии	SPRING LEVER
22	2C907400 ✓ в наличии	HOLDER PULLEY A
23	2C907410 запросить цену →	PULLEY GUIDE A
24	2C907420 запросить цену →	HOLDER FEED SHAFT
26	2C907440 запросить цену →	RIGHT MOUNT REGIST
28	2C917190 запросить цену →	FILM RIGHT TRANS GUIDE
29	2C907470 запросить цену →	GROUND PLATE REG R
30	2C907480 запросить цену →	HOLDER SENSOR
31	2C907510 запросить цену →	GROUND PLATE CASS
32	2C907530 запросить цену →	FILM REGIST R
33	2C907540 запросить цену →	GROUND PLATE REG F
34	2C917140 запросить цену →	GUIDE TRANS RIGHT
36	2C927520 запросить цену →	WIRE CASSETTE PCB
37	2C927670 запросить цену →	WIRE CASSETTE SW
38	2C927750 запросить цену →	WIRE CASSETTE PE

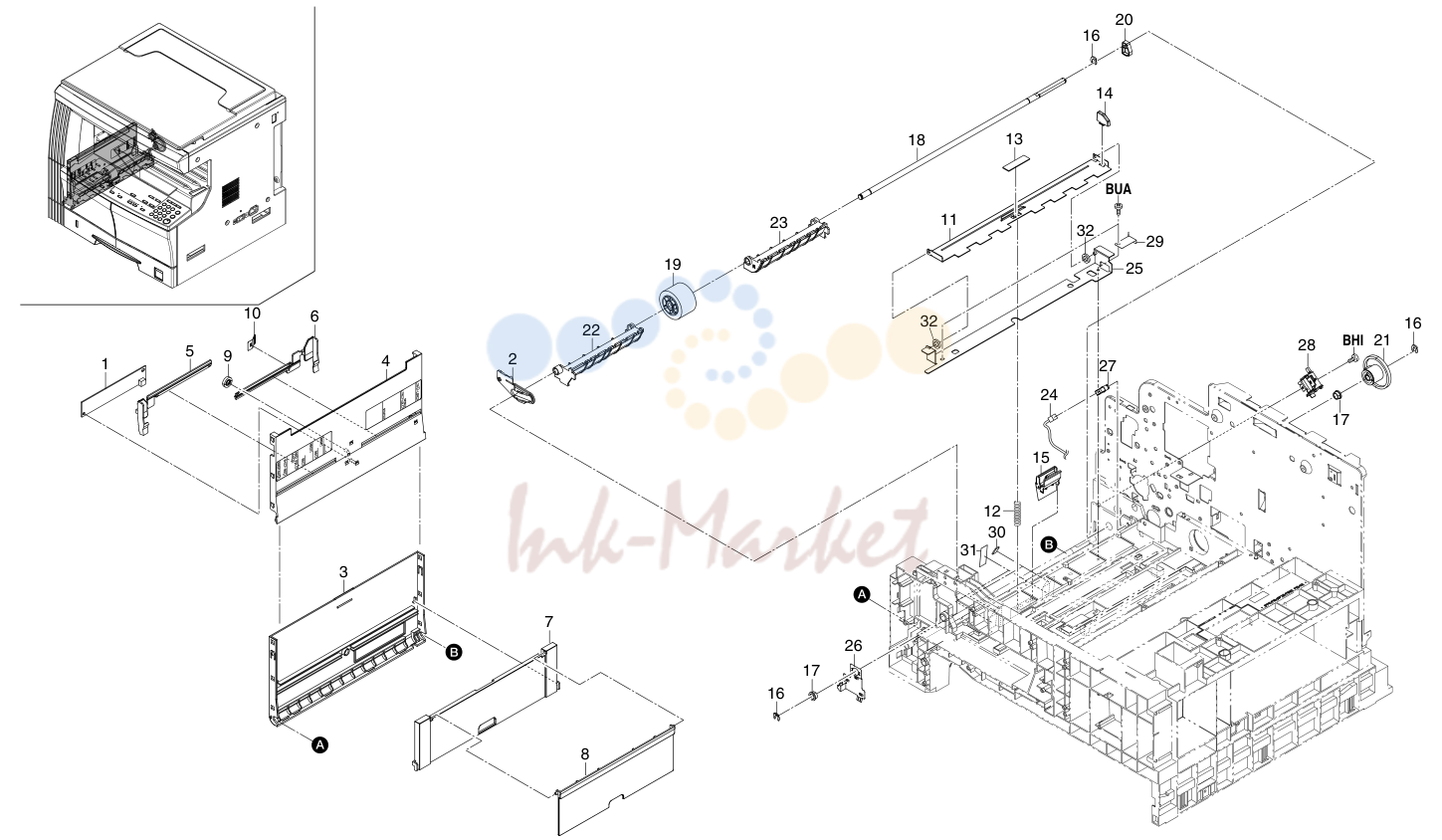

6. BYPASS SECTION

№	Артикул	Описание
2	2C904360 запросить цену →	STRAP LEFT COVER C
10	2C906090 запросить цену →	TERMINAL PAPER SIZE
11	2C906100 запросить цену →	LIFT PLATE BYPASS
12	2C906110 запросить цену →	SPRING BYPASS LIFT
18	2C906170 запросить цену →	SHAFT BYPASS
22	2C906210 запросить цену →	BYPASS PAPER GUIDE F
23	2C906220 запросить цену →	BYPASS PAPER GUIDE R
24	2C927620 запросить цену →	WIRE MPF
25	2C906240 запросить цену →	MOUNT LIFT PLATE
26	2C906250 запросить цену →	GROUND PLATE BYPASS
29	2C906280 запросить цену →	GROUND PLATE LIFT
30	2C906290 запросить цену →	SHEET BYPASS GUIDE
32	2C906310 запросить цену →	SEAL BYPASS LIFT

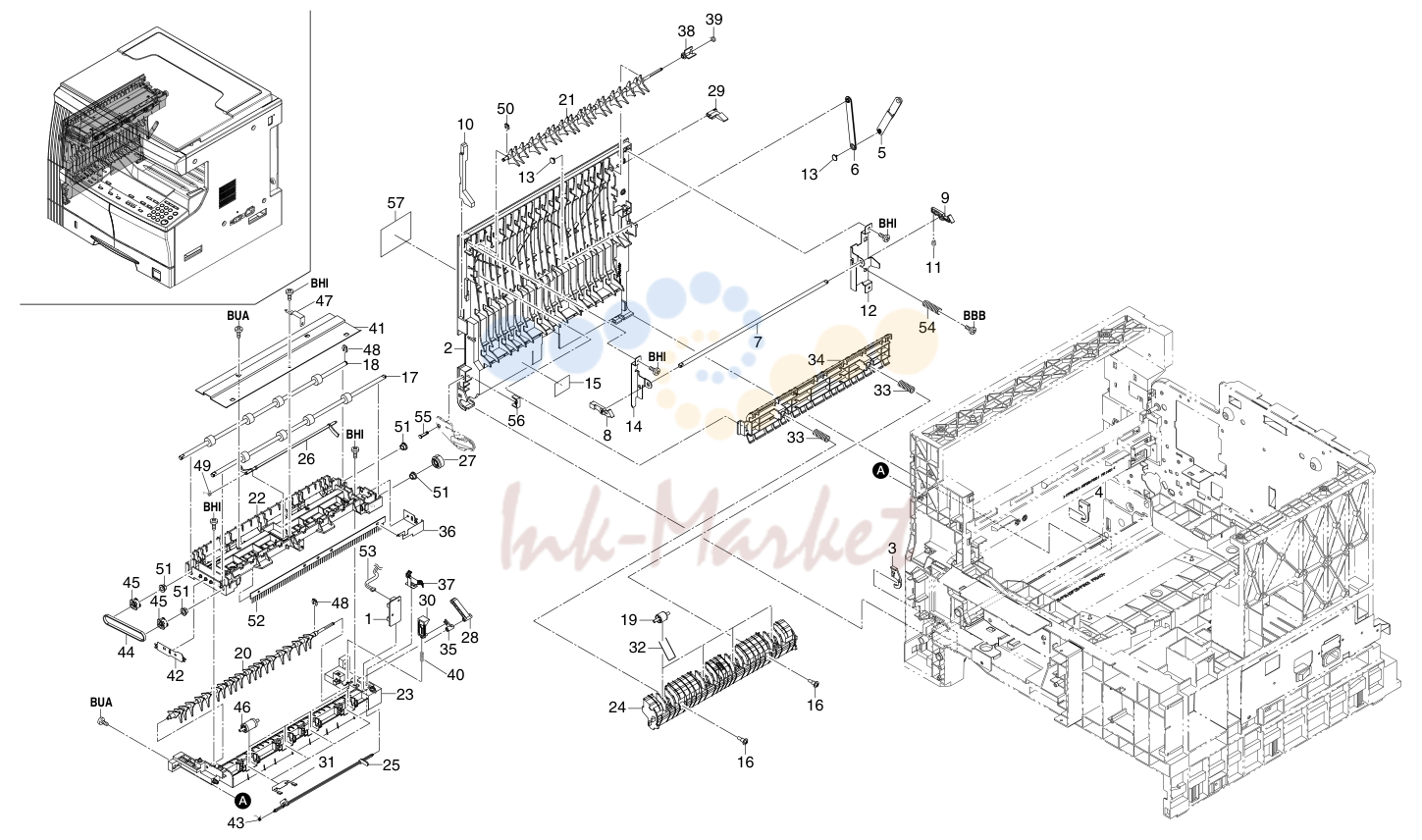

7. EXIT SECTION

№	Артикул	Описание
3	2C904210 запросить цену →	STOPPER LEFT COVER F 1 1 1 1 43 2C921330 SPRING ACTUATOR INNER
4	2C904220 запросить цену →	STOPPER LEFT COVER R 1 1 1 1 (cid:27) 44 2C921340 BELT EXIT
5	2C904230 запросить цену →	STRAP LEFT COVER A 1 1 1 1 (cid:27) 45 2C921350 PULLEY EXIT
6	2C904240 запросить цену →	STRAP LEFT COVER B 1 1 1 1 (cid:27) 46 2C921360 PULLEY EJECT
7	2C904250 запросить цену →	SHAFT HOOK 1 1 1 1 47 2C921370 STOPPER SE
8	2C904260 запросить цену →	HOOK LEFT COVER F 1 1 1 1 (cid:27) 48 2BC06980 STOPPER
9	2C904270 запросить цену →	HOOK LEFT COVER R 1 1 1 1 49 2BL21260 SPRING ACTUATOR L
10	2C904280 запросить цену →	JUNCTION PLATE HOOK 1 1 1 1 (cid:27) 50 2BT11070 STOPPER
11	2C904350 запросить цену →	SPRING LEFT HOOK 1 1 1 1 (cid:27) 51 3CY07080 BUSHING
12	2C904390 запросить цену →	PLATE LEFT SW 1 1 1 1 (cid:27) 52 34821210 STATIC ELIMINATOR B,EJECT
13	2C904420 ✓ в наличии	PIN STRAP 2 2 2 2 53 2C927530 WIRE EJECT
14	2C904430 запросить цену →	PLATE LEFT HOOK 1 1 1 1 54 2C904440 SPRING LEFT COVER
16	2C912400 запросить цену →	PIN SCANNER RETAINING 2 2 2 2 (cid:27) 56 2C904460 COVER FRONT STRAP
20	2C921050 запросить цену →	GUIDE SHIFT
21	2C921060 запросить цену →	GUIDE SEPARATE
22	2C921070 запросить цену →	HOUSING EXIT UPPER
23	2C921080 запросить цену →	HOUSING EXIT LOWER
24	2C921090 запросить цену →	GUIDE EXIT LOWER
28	2C921150 запросить цену →	ARM SHIFT
30	2C921180 запросить цену →	ARM LINK
31	2C921190 запросить цену →	SPRING PULLEY INNER
32	2C921200 ✓ в наличии	SPRING PULLEY FEED SHIFT
33	2C921220 запросить цену →	SPRING GUIDE DU
34	2C921230 запросить цену →	GUIDE DU
35	2C921240 запросить цену →	ARM SHIFT B
36	2C921250 запросить цену →	PLATE EARTH EXIT
37	2C921260 запросить цену →	PLATE EARTH EXIT
38	2C921270 запросить цену →	ARM SEPARATE B
39	2C921280 запросить цену →	SPRING SEPARATE
40	2C921290 запросить цену →	SPRING LINK

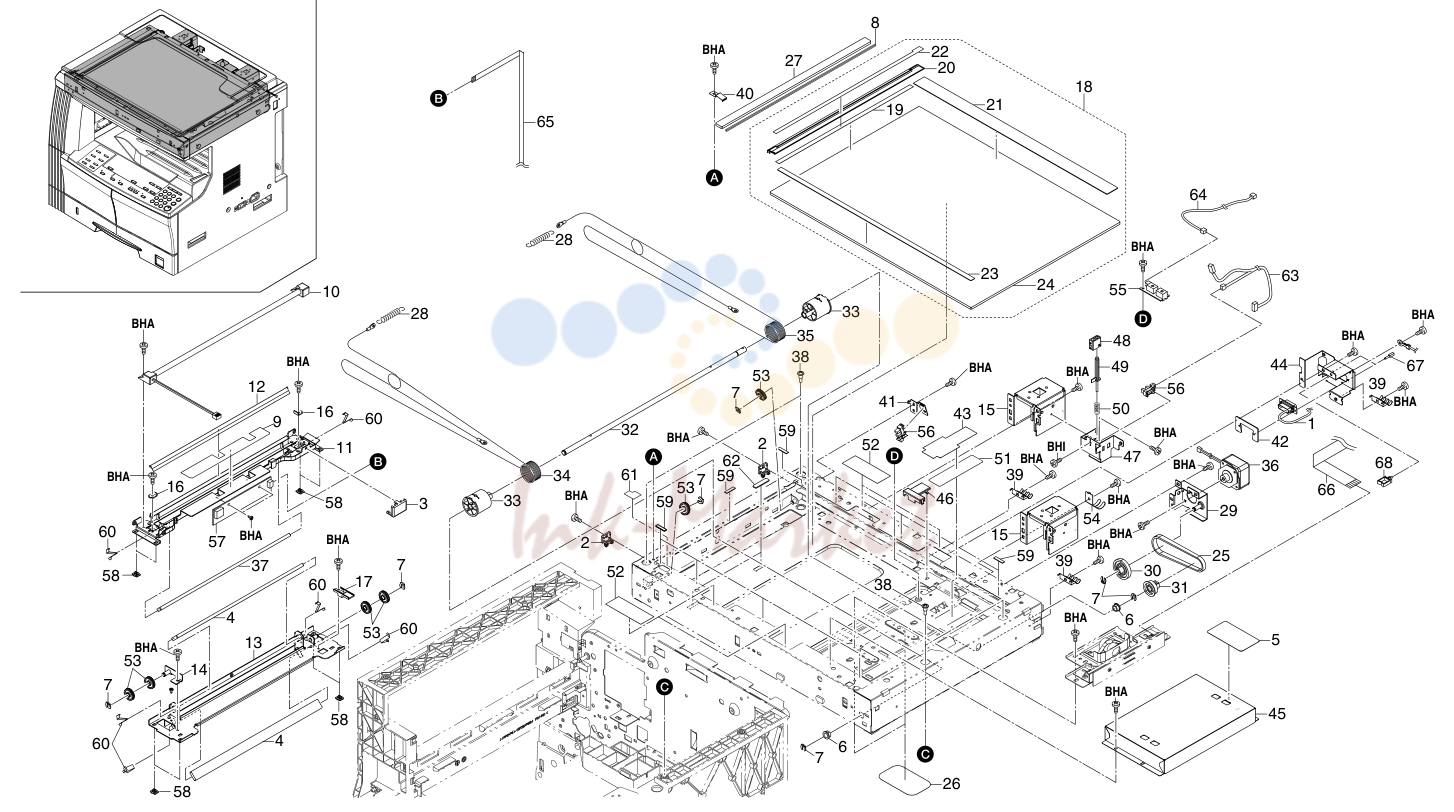

8. SCANNER SECTION

№	Артикул	Описание
28		33 BHA
35		48 BHA
9		16 60 41 43 15 50 1 BHA
11		32 BHA 2 59 52 56 BHI BHA
62		51 BHA 47 BHA
58		3 33 BHA 59 46 BHA
60		57 BHA BHA 2 15 BHA BHA
4		BHA
1	2C927540 запросить цену →	WIRE DP 1 1 1 1 38 2C912400 PIN SCANNER RETAINING
2	18512340 запросить цену →	GUIDE,SCANNER WIRE 2 2 2 2 39 2C912410 GROUND PLATE SCANNER
3	2AV12080 запросить цену →	GUIDE FFC1 1 1 1 1 40 2C912420 HOLDER GLASS DF
9	2C912180 запросить цену →	FILM FRAME A 1 1 1 1 46 2C912230 HOLDER FFC A
11	2C912100 запросить цену →	MIRROR FRAME A 1 1 1 1 48 2C912620 GUIDE RELEASE SWITCH
12	2C912110 запросить цену →	REFLECTOR SCANNER 1 1 1 1 49 2C912640 SHAFT RELEASE SWITCH
13	2C912120 запросить цену →	MIRROR FRAME B 1 1 1 1 50 2C912650 SPRING RELEASE SWITCH
14	2C912130 запросить цену →	ADJUSTING PLATE B 1 1 1 1 51 2C912660 GUIDE CCD WIRE
15	2C912140 запросить цену →	MOUNT BASE DF HINGE LEFT 2 2 2 2 52 2C912670 SHIELD SCANNER FRAME
16	2C912150 запросить цену →	RETAINER WIRE 2 2 2 2 (cid:27) 53 2C912680 PULLEY SCANNER
17	2C912160 запросить цену →	GUIDE FFC B 1 1 1 1 54 2C912690 GROUND PLATE SCANNER B
19		•2C912190 STANDARD PLATE SHADING 1 1 1 1 (cid:27) 57 2C928040 PCB LAMP INVERTER
20		•2C912200 LEFT SIZE INDICATOR 1 1 1 1 58 2DC12230 SLIDER SCANNER
21		•2C912210 REAR SIZE INDICATOR(M) 1 1 1 (cid:27) 59 29812291 CUSHION,CONTACT GLASS
21		•2C912460 REAR SIZE INDICATOR(I) 1 60 35912210 SPRING,MIRROR HOLDER
22		•2C912440 LABEL SIZE (METRIC) 1 1 1 61 2C912710 SHIELD SCANNER FRAME B
22		•2C912450 LABEL SIZE (INCH) 1 62 2C912720 SHIELD BASE
23		•2C912600 FRONT SIZE INDICATOR 1 1 1 1 63 2C927550 WIRE SCANNER PI
24		•2C912250 CONTACT GLASS 1 1 1 1 64 2C927560 WIRE ORIGINAL SIZE
26	2C912270 запросить цену →	LOWER SEAL SCANNER 2 2 2 2 (cid:27) 66 2C927630 FFC CCD
28	2C912290 запросить цену →	SPRING SCANNER TENSION 2 2 2 2 68 M2109000 WIRE SADDLE,WS-1NS
29	2C912300 запросить цену →	MOTOR PLATE SCANNER
32	2C912330 запросить цену →	SHAFT MOTOR DRIVE
34	2C912350 запросить цену →	FRONT WIRE SCANNER
35	2C912360 запросить цену →	REAR WIRE SCANNER

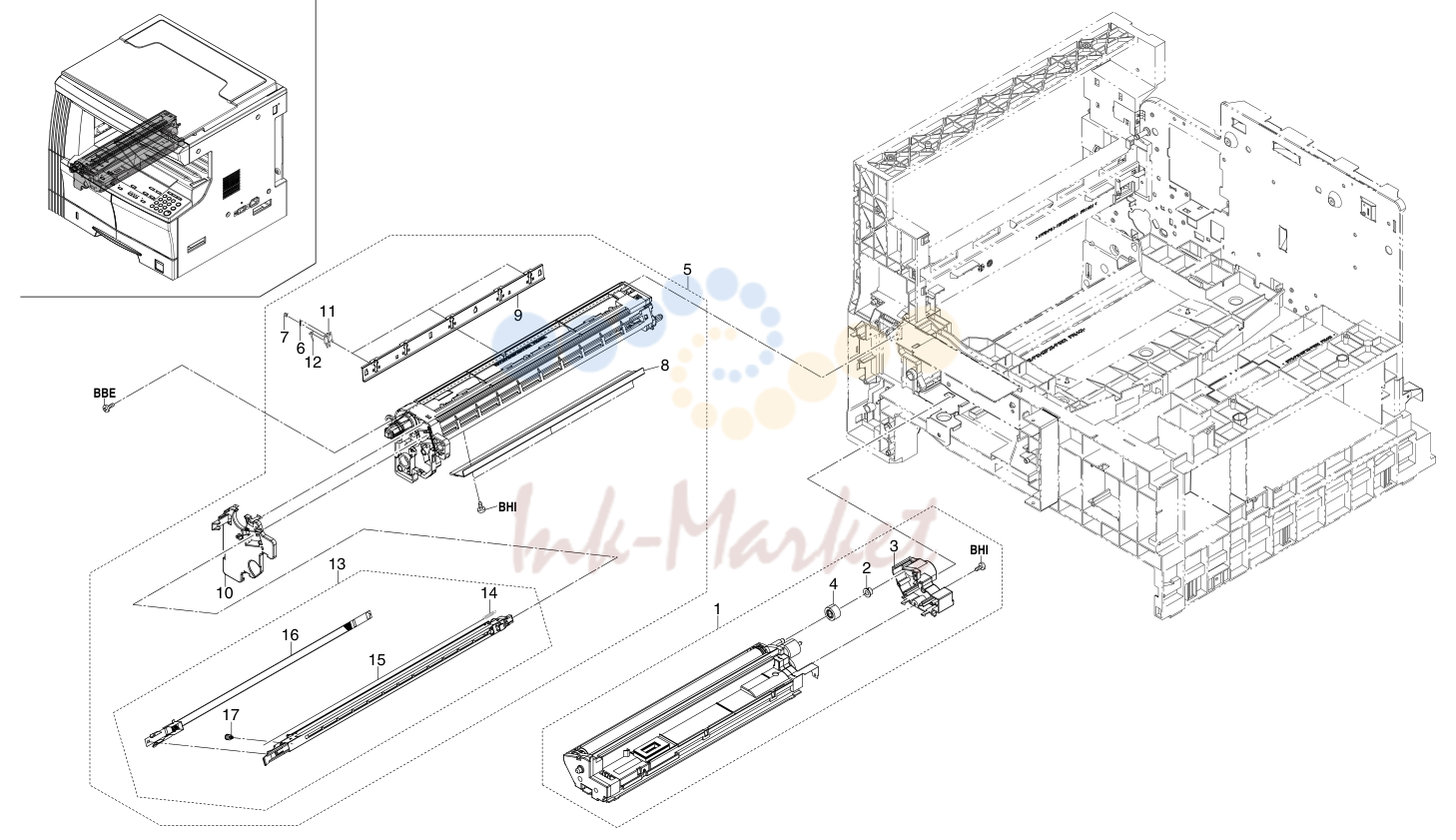

9. IMAGING UNIT

№	Артикул	Альт. артикул	Описание
2			•2BZ22140 BUSH GEAR Z26H
3			•2C914080 REAR COVER DLP
4			•2C914280 GEAR Z20H B
6			•2AR18280 SPRING,CLAW SEPARATION
7			•2A118370 PULLEY,DRUM SEPARATION
8			•2C918010 BLADE CLEANING
9			•2C918040 LOWER SEAL CLEANING
10			•2C918050 FRONT COVER CLEANING
11			•2C918340 HOLDER CLAW
12			•2C918370 CLAW SEPARATION
14			••2BZ02300 SPRING WIRE
15			••2CK10060 CORONA WIRE MCH
16			••2C910040 GRID
17			••33910230 PIN CHARGER

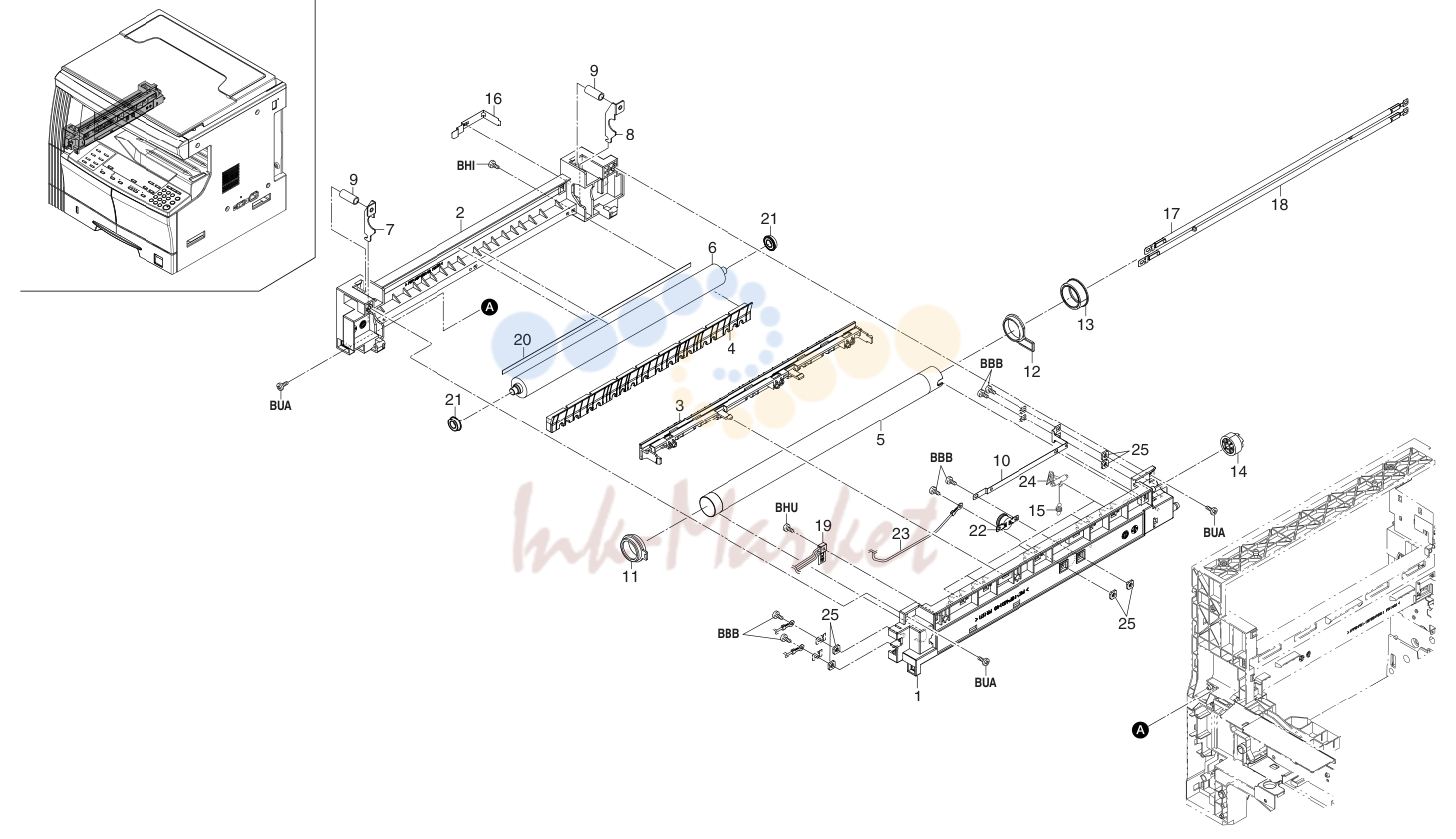

10. FUSER UNIT

№	Артикул	Альт. артикул	Описание
1			•2C920010 RIGHT FRAME FUSER
2			•2C920020 LEFT FRAME FUSER
3			•2C920030 REAR GUIDE FUSER
4			•2C920040 FRONT GUIDE FUSER
7			•2C920110 FRONT PRESSING PLATE
8			•2C920120 REAR PRESSING PLATE
9			•2C920130 SPRING PRESSURE
10			•2C920140 PLATE HEATER FUSER
16			•2C920200 GROUND PLATE PRESS
20			•2C920320 SEAL DISCHAGER
23			•2C927690 WIRE FUSER UNIT
25			•2BY20050 NUT FUSER A

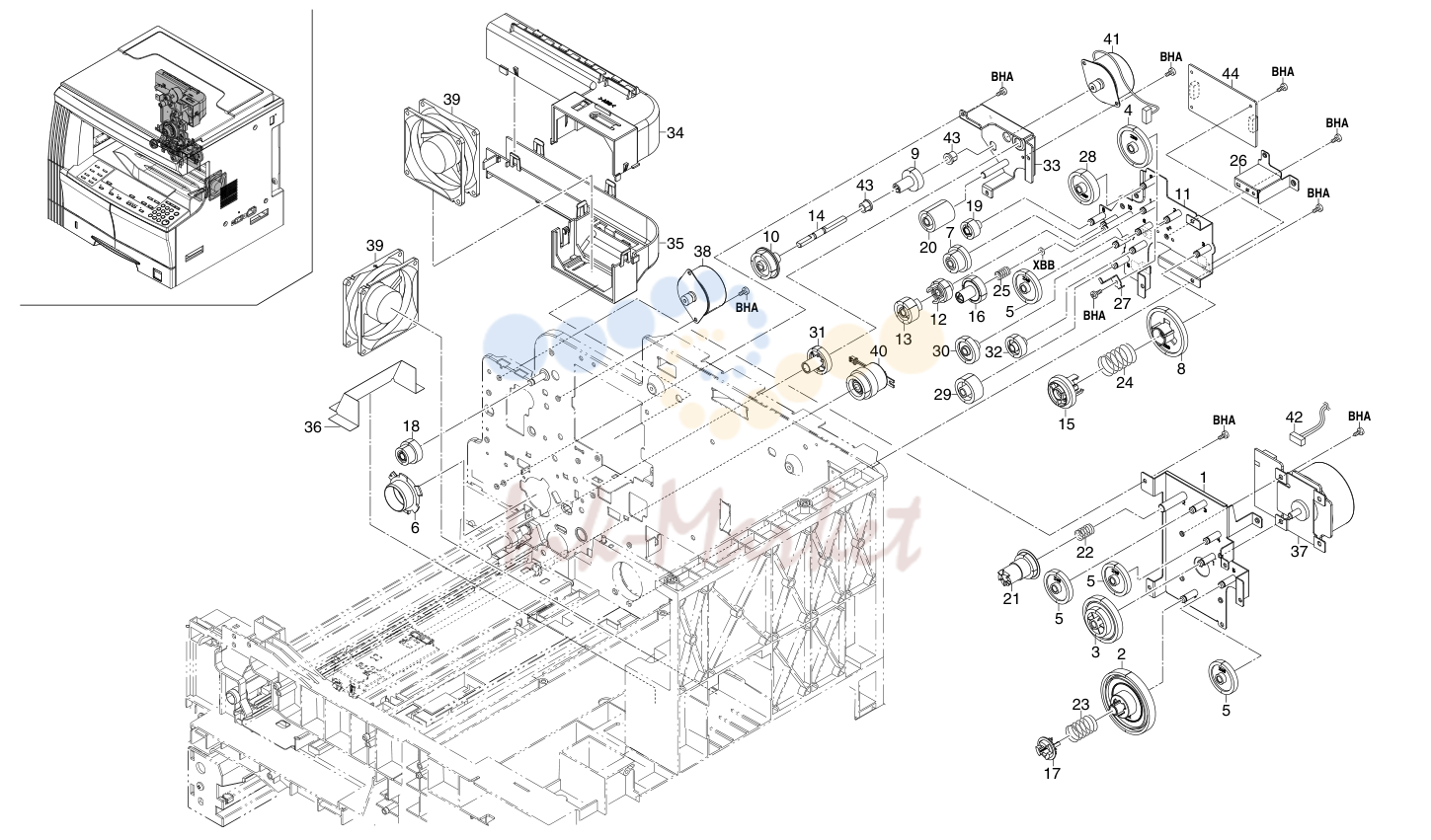

11. DRIVING & COOLING SECTION

№	Артикул	Описание
1	2C922010 запросить цену →	MOUNT DRIVE UNIT 1 1 1 1 (cid:27) 41 2C927220 MOTOR REGISTRATION
11	2C922130 запросить цену →	MOUNT CONT DRIVE
22	2C922240 запросить цену →	SPRING FIX JOINT
23	2C922250 запросить цену →	SPRING DRUM COUPLING
24	2C922260 запросить цену →	SPRING CONT P
25	2C922270 запросить цену →	SPRING CONT S
26	2C922280 запросить цену →	MOUNT HV PCB
27	2C922290 запросить цену →	HOLDER GEAR
33	2C922370 запросить цену →	MOUNT REG MOTOR
34	2C923010 запросить цену →	UPPER DUCT
35	2C923020 запросить цену →	LOWER DUCT
36	2C923030 запросить цену →	FILM COOLING

12. ELECTRICAL COMPONENTS

№	Артикул	Описание
1		BHA
30		BHA
20		6 BHA
18		44 16 BHA BHA
7		BHA
3	2C918400 запросить цену →	HOLDER SENSOR B 1 1 1 1 41 19527400 POWER CORD(120)
4	2C904300 запросить цену →	ARM INTERLOCK SW 1 1 1 1 42 2AN27360 POWER CORD(230)
5	2C904310 запросить цену →	MOUNT INTERLOCK SW 1 1 1 1 43 2AV27440 CORE 15-26X13
6	2C904340 запросить цену →	SPRING LEFT INTERLOCK 1 1 1 1 44 2A627930 CORE 11-25X14
7	2C916150 запросить цену →	PIN CONVEYING HOOK
8	2C918350 запросить цену →	DETECTION PLATE
9	2C918360 запросить цену →	SPRING DETECTION
10	2C926070 запросить цену →	HOLDER INTERLOCK SW
11	2C926500 запросить цену →	SHIELD MAIN
12	2C926510 запросить цену →	MOUNT POWER SOURCE
13	2C926520 запросить цену →	PLATE INLET
16	2C927510 запросить цену →	WIRE ENGINE
17	2C927570 запросить цену →	WIRE POLYGON
18	2C927600 запросить цену →	WIRE FUSER
19	2C927610 запросить цену →	WIRE DESK POWER
20	2C927650 запросить цену →	WIRE LASER
21	2C927660 запросить цену →	WIRE DESK
22	2C927680 запросить цену →	WIRE FRONT SW
26	2C927230 запросить цену →	CORE SFT-72SNB-026K
27	2A627940 запросить цену →	CORE 10-20X10
28	M2105740 запросить цену →	MINIATURE CLAMP,UAMS-05S-2
29	M2108130 запросить цену →	SPACER,KGPS-4S
30	M2109000 запросить цену →	WIRE SADDLE,WS-1NS
31	M2109020 запросить цену →	WIRE SADDLE,WS-2WS
32	M7005030 запросить цену →	CLAMP,EMT-5N(TAKEUCHI)
33	M70A5020 запросить цену →	CLAMP,FCC-125EM513(TAKEUCHI)
35	2BL14480 запросить цену →	SEAL WIRE
36	2C926160 запросить цену →	SHIELD CCD WIRE

13. OPERATION UNIT

№	Артикул	Описание
12		•2C925150 RIGHT DUST SHIELD
13		•2C925160 LEFT DUST SHIELD
14		•2C925170 CENTER DUST SHIELD
15		•2C925200 MOUNT OPERATION R
16		•2C925210 SPACER OPE PCB
17		•2C925260 CENTER OPE SHEET I
17		•2C925270 CENTER OPE SHEET M
17		•2C925280 CENTER OPE SHEET(RS)
22	2C927640 запросить цену →	WIRE PANEL
23	2C925180 запросить цену →	RETAINER OPERATION
24	2A627940 запросить цену →	CORE 10-20X10

14. ORIGINAL HOLDER

№	Артикул	Альт. артикул	Описание
1			•2A612800 COVER,PLATEN 1* 1* 1*
2			•2A612810 MAT,ORIGINAL HOLDER 1* 1* 1*
3			•2A612820 HINGE,ORIGINAL HOLDER 2* 2* 2*
4			•60904280 ORIGINAL POCKET 1* 1* 1*
5			•B8014160 BINDING TAP-TITE P SCREW M4X16 6* 6* 6*
6			•2C912630 STOPPER RELEASE SWITCH 1* 1* 1*
7			•B8013120 BINDING TAP-TITE P SCREW M3X12 2* 2* 2*

15. OPTION I (DU-410)

№	Артикул	Описание
1	3HY07010 запросить цену →	FRAME DUPLEX
6	3HY07060 запросить цену →	JUNCTION PLATE DUPLEX
7	3HY07070 запросить цену →	SPRING JUNCTION DUPLEX
10	3HY07110 запросить цену →	RETAINER DUPLEX
12	3HY07130 запросить цену →	SHAFT 4 DUPLEX
13	3HY07140 запросить цену →	HOLDER DUPLEX SPRING
15	3HY07160 запросить цену →	SPRING DUPLEX PULLEY
17	3HY07180 запросить цену →	RETAINER ACTUATOR
18	3HY07190 запросить цену →	PROTECTING PLATE WIRE
19	3HY07200 запросить цену →	GROUND PLATE DUPLEX
20	3HY07210 запросить цену →	LID DUPLEX
21	3HY27010 запросить цену →	WIRE DUPLEX
27	3HY07220 запросить цену →	PLATE LOCK DUPLEX

16. OPTION II

№	Артикул	Альт. артикул	Описание
2			•41529210 SOCKET ASS'Y,KEY COUNTER
3			••J0220040 PLUG EL 4P,ELP-04V
4			••41525016 SOCKET,KEY COUNTER
5			•66060022 RETAINER,KEY COUNTER COVER
6			•66060030 RETAINER,KEY COUNTER
7			•66060040 MOUNT,KEY COUNTER
8			•B2303060 COUNTER-SUNK HEAD SCREW BFHM3X6 (B
9			•B1304300 BINDING SCREW BVM4X30 (BLACK)
10			•B4304060 TRIPLE SCREW M4X6 (BLACK)
11			•B4304100 TRIPLE SCREW M4X10 (BLACK)
12			•B1303080 BINDING SCREW BVM3X8 (BLACK)
13			•B4104060 TRIPLE SCREW M4X6(CHROMIUM)
14			•B4304200 TRIPLE SCREW M4X20(BLACK)
15			•C2303000 NUT BNM3 (BLACK)
16			•2A360010 COVER,KEY COUNTER
20			•2C927780 WIRE DEHUMIDIFIER
21			•2C907520 PLATE HEATER J
8			Beacontree Plaza Phone: +43.(0)1.86338.0
1-3			Parkhead Place, Albany
121			Genting Lane, 3rd Level,

Источник: Инк-Маркет.ру.

Kyocera DU-410 — каталог запчастей со схемами

Содержание

1. EXTERIOR COVERS

2. FRAMES

3. CASSETTE

4. CONVEYING SECTION

5. PAPER FEED SECTION

6. BYPASS SECTION

7. EXIT SECTION

8. SCANNER SECTION

9. IMAGING UNIT

10. FUSER UNIT

11. DRIVING & COOLING SECTION

12. ELECTRICAL COMPONENTS

13. OPERATION UNIT

14. ORIGINAL HOLDER

15. OPTION I (DU-410)

16. OPTION II

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Новинки CET Group: май 2026 — фьюзеры, валы, драм-юниты и тонеры

Lexmark T420N — каталог запчастей со схемами

Lexmark Optra / W810 — каталог запчастей со схемами

Lexmark MX71X / MX81X — каталог запчастей со схемами
