Kyocera DP-710 — каталог запчастей со схемами

Содержание

1. Covers 3J9-2
2. Frames 3J9-2
3. Paper Feed-in 3J9-1
4. Paper Conveying 3J9-2
5. Reversing 3J9-1
6. Paper Eject 3J9-2
7. Driving 3J9-1
8. Electrical Components 3J9-1

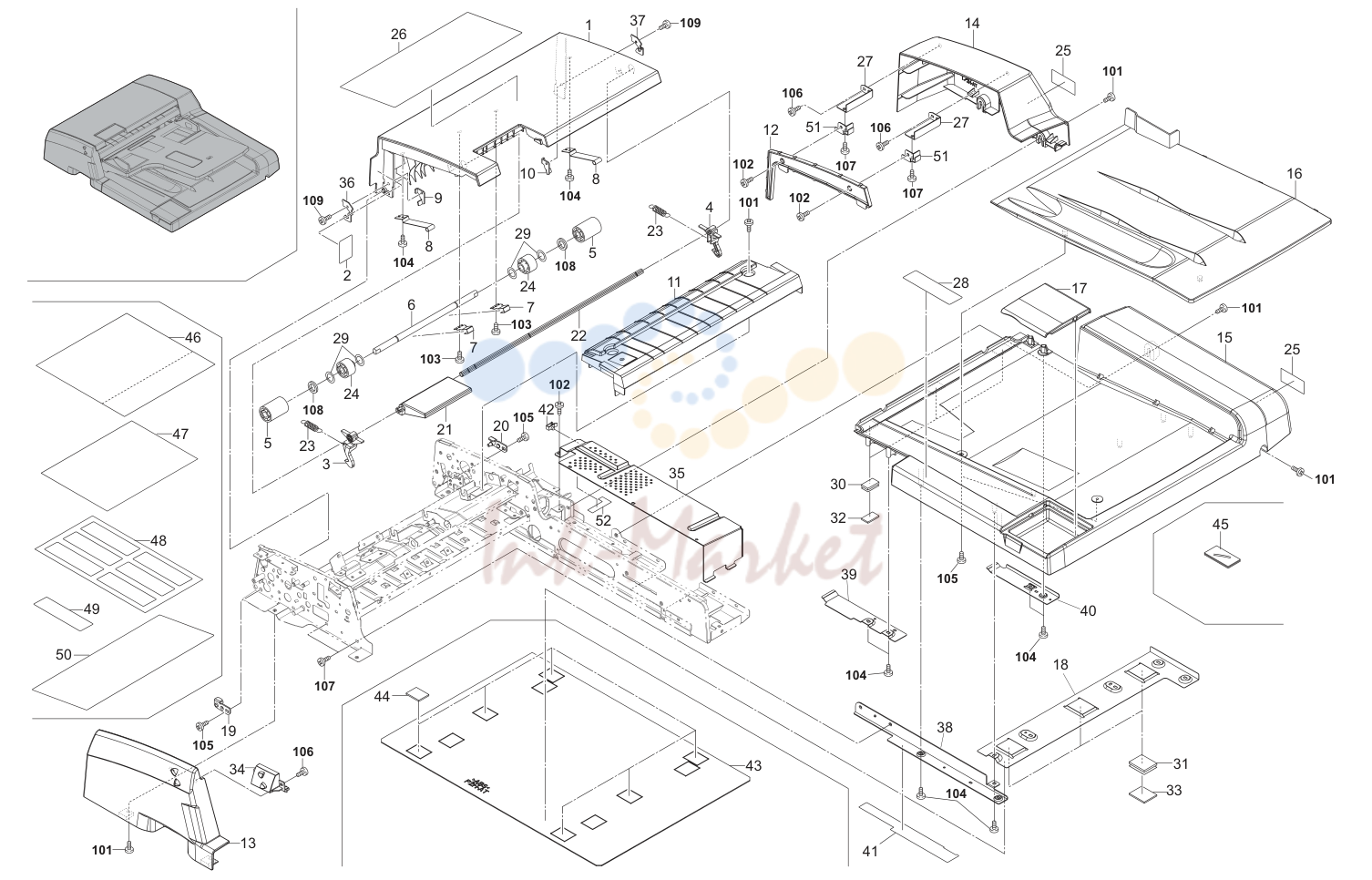

1. Covers 3J9-2

№	Артикул	Альт. артикул	Описание
3	303JC04280 запросить цену →	3JC04280	HOOK FEED COVER FRONT
4	303JC04290 запросить цену →	3JC04290	HOOK FEED COVER REAR
6	303AL08181 запросить цену →	3AL08181	UPPER SHAFT,CONVEYING PULLEY
7	303JC08020 запросить цену →	3JC08020	PLATE CONVEYING PULLEY
8	303JC08010 запросить цену →	3JC08010	PLATE REGISTRATION GUIDE 2 101 B4A04060 +TP-A SCREW M4X06(TRIVALENT CHROMATING)
9	303J904240 запросить цену →	3J904240	STOPPER FEED COVER F 1 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROMATING)
10	303J904250 запросить цену →	3J904250	STOPPER FEED COVER R 1 103 5MBTPB3006PW++R B1B63060 BIND T.T SCREW(+) / M3 X 6 CRFREE P-T
18	303J902300 запросить цену →	3J902300	MOUNT ORIGINAL PLATE B
19	303J904130 запросить цену →	3J904130	SUB PLATE F
20	303J904140 запросить цену →	3J904140	SUB PLATE R
22	303JC04300 запросить цену →	3JC04300	SHAFT HOOK
23	303J904271 запросить цену →	3J904271	SPRING HOOK RELEASE
27	303J904320 запросить цену →	3J904320	MOUNT REAR LID B
29	3HL10190 запросить цену →		FILM EJECT
31	303J902100 запросить цену →	3J902100	SPONGE ORIGINAL MAT B
33	303J902120 ✓ в наличии	3J902120	CUSHION ORIGINAL MAT B
35	303J904161 запросить цену →	3J904161	STAY REAR FRAME
36	303J904281 запросить цену →	3J904281	STOPPER FRONT
37	303J904291 запросить цену →	3J904291	STOPPER REAR
38	303J902250 запросить цену →	3J902250	REINFORCEMENT COVER
39	303J902260 запросить цену →	3J902260	SHIELD BOTTOM FRONT
40	303J902270 запросить цену →	3J902270	SHIELD BOTTOM REAR
41	303J904300 запросить цену →	3J904300	SHEET BOTTOM
42	M2109330 запросить цену →		WIRE SADDLE,YMC-10-0(KITAGAWA)
45	303H604090 запросить цену →	3H604090	CLOTH CLEANING

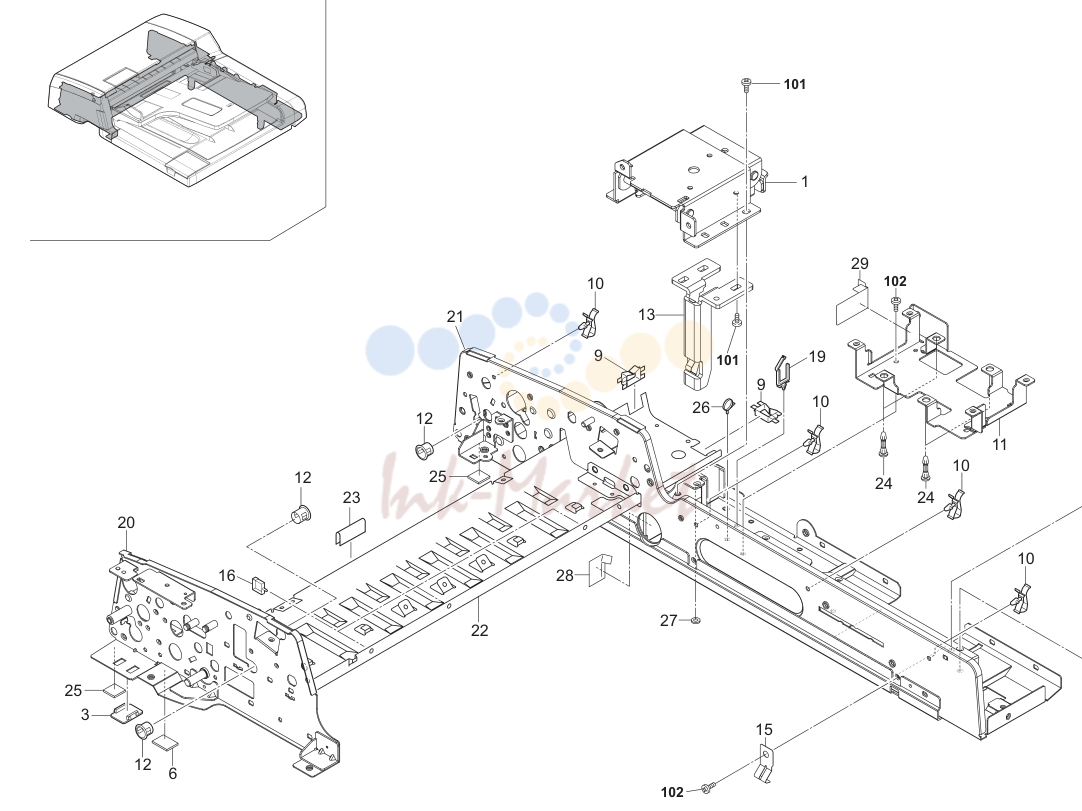

2. Frames 3J9-2

№	Артикул	Альт. артикул	Описание
3	3AL02200 запросить цену →		SPACER,SRDF 1 103 B1B03140 +BIND TAP-TITE B SCREW M3X14(TRIVALENT C
4	303J902070 запросить цену →	3J902070	MOUNT RELEASE SWITCH 1 104 B4B03080 +TP-A SCREW M3X08(TRIVALENT CHROMATING)
6	303J902220 запросить цену →	3J902220	SPONGE FRONT FRAME
7	303J902060 запросить цену →	3J902060	STOPPER ORIGINAL SWITCH
8	303J902080 запросить цену →	3J902080	SPRING RELEASE SWITCH
9	M2104200 запросить цену →		EDGING EDS-1
10	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)
11	303J902192 запросить цену →	3J902192	MOUNT DP PWB
12	M1203200 запросить цену →	49481317	OPEN BUSHING,OCB-375
13	303J902030 запросить цену →	3J902030	LEFT STAY HINGE
14	303J902040 запросить цену →	3J902040	RIGHT STAY HINGE
15	303J902150 запросить цену →	3J902150	GROUND PLATE ORIGINAL
16	M2105730 запросить цену →		MINIATURE CLAMP,UAMS-07-0
17	303J902200 запросить цену →	3J902200	PIN FULCRUM
18	303JC02130 запросить цену →	3JC02130	PIN HINGE ADJUSTMENT
19	M2109080 запросить цену →	49828500	LOCKING WIRE SADDLE,LWS-4NS
20	303JC02013 запросить цену →	3JC02013	FRONT FRAME
21	303JC02022 запросить цену →	3JC02022	REAR FRAME
22	303JC02030 запросить цену →	3JC02030	STAY PAPER FEED
23	65907610 запросить цену →		SEAL,PAPER EMPTY
24	M2108870 запросить цену →		SPACER,KGPS-10RF(KITAGAWA)
25	303J902210 запросить цену →	3J902210	SPONGE FRAME
26	M2607010 запросить цену →		BINDING BAND,PLT1M
27	302BG04560 запросить цену →	2BG04560	COVER SCREW
28	303JC02250 запросить цену →	3JC02250	FILM REAR FRAME B
29	303JC02261 запросить цену →	3JC02261	FILM MOUNT DP PWB

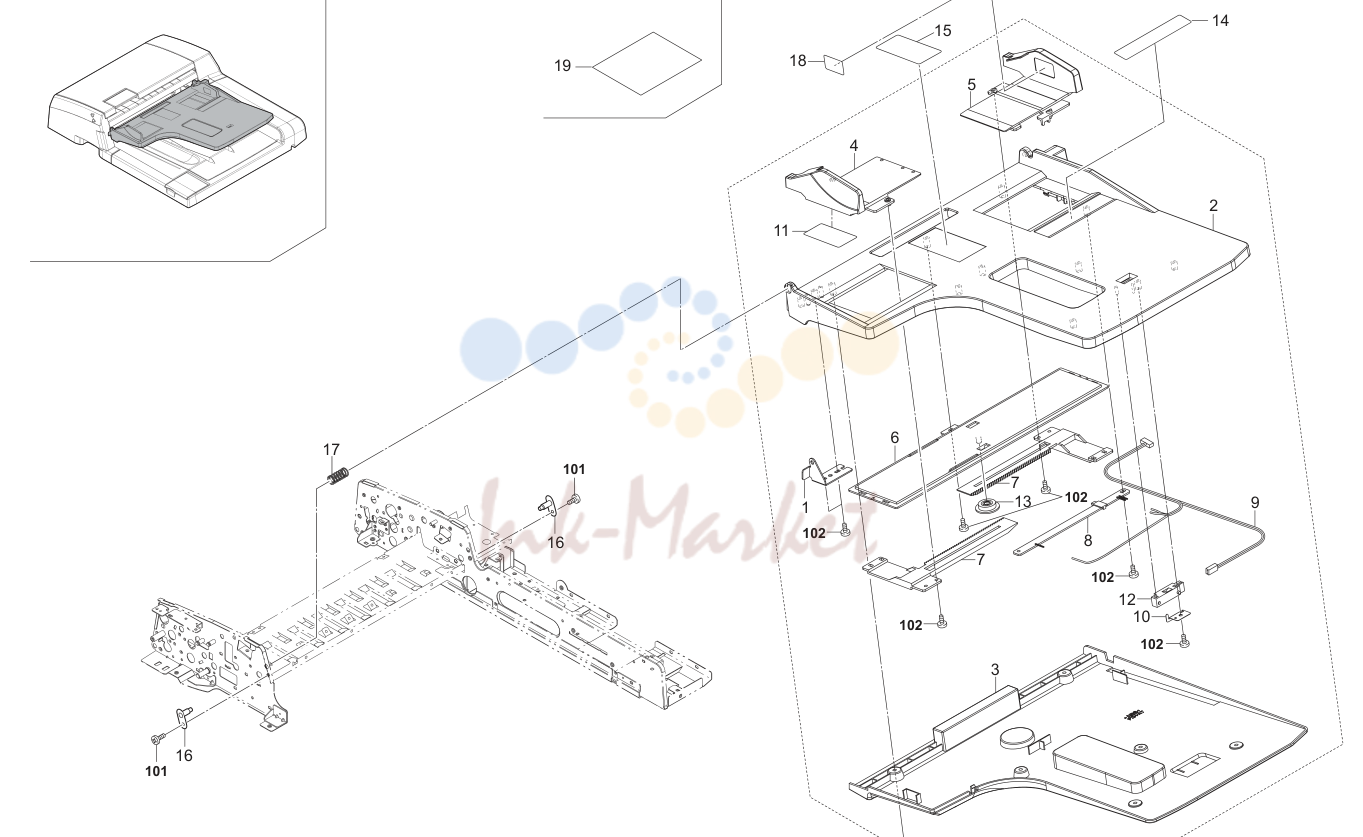

3. Paper Feed-in 3J9-1

№	Артикул	Альт. артикул	Описание
1			•303AL06073 3AL06073 FRONT SUPPORT PLATE,TABLE 1 102 BAA63080 +TP TAP-TITE P SCREW M3X08
2			•303J904081 3J904081 TABLE ORIGINAL
3			•303J904090 3J904090 COVER TABLE
8			•303J945020 3J945020 SWITCH SIZE DETECTION
10			•303JX06090 3JX06090 SENSOR EARTH
11			•3AL06090 CUSHION,ORIGINAL GUIDE
16	303J902291 запросить цену →	3J902291	PIN TABLE FULCRUM
17	3BC08130 запросить цену →		SPRING,REGISTRATION PULLEY

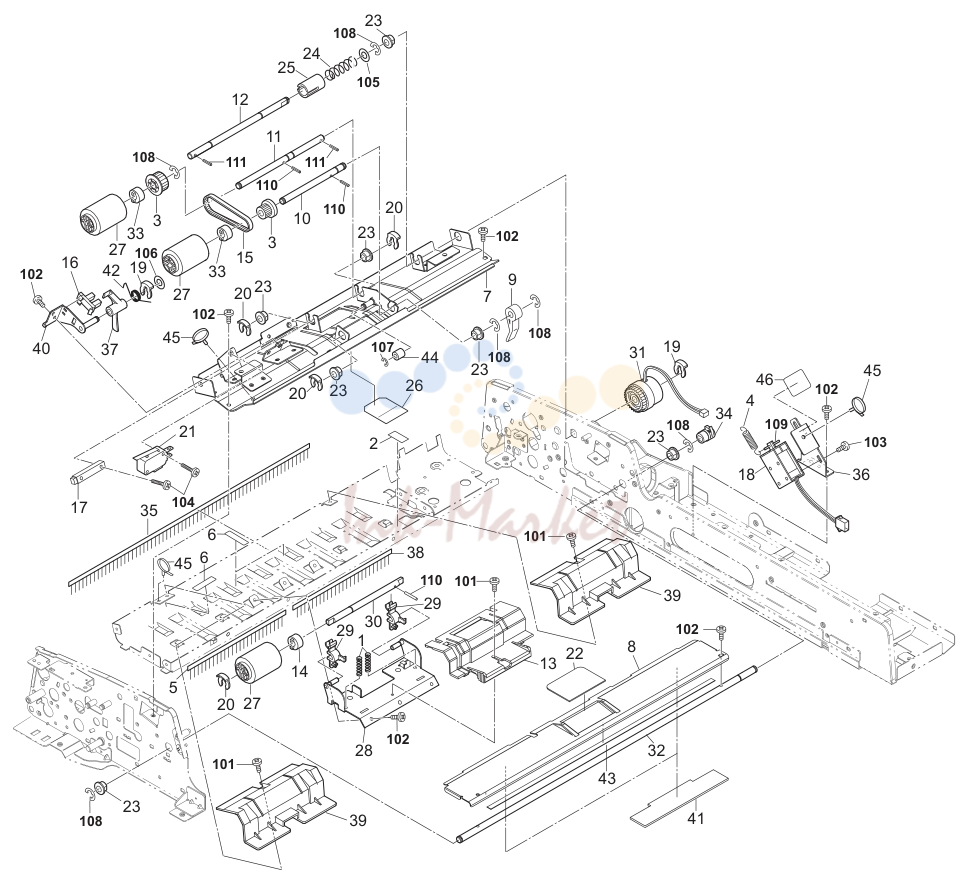

4. Paper Conveying 3J9-2

№	Артикул	Альт. артикул	Описание
1	303J906030 запросить цену →	3J906030	SPRING SEPARATION 2 101 B4B03050 +TP-A SCREW M3X05(TRIVALENT CHROMATING)
2	303J902050 запросить цену →	3J902050	SHEET WIRE 1 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROMATING)
4	303J902162 запросить цену →	3J902162	SPRING LIFT PLATE 1 104 7BB000314H BB023710 +BIND SCREW M3X14
6	3AL08590 запросить цену →		UPPER SHEET B,CONVEYING PULLEY 3 106 C2893960 SHIM 6.2-13-0.13T
7	303JC06011 запросить цену →	3JC06011	GUIDE PAPER FEED 1 107 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
8	303JC06020 запросить цену →	3JC06020	LIFT PLATE PAPER FEED 1 108 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
9	3BC07260 запросить цену →		STOPPER,ORIGINAL 1 109 E0130240 SPRING PIN 3X24(SUS)
10	3BC07080 запросить цену →		SHAFT,LEADING FEED 1 110 5MBP2012WXSP E0020120 SPRING PIN / M2 X 12 S-BLK
11	3BC07090 запросить цену →		FRONT SHAFT,PAPER FEED 1 111 E0030120 SPRING PIN 3X12
12	303BC07101 запросить цену →	3BC07101	REAR SHAFT,PAPER FEED
13	303JC06030 запросить цену →	3JC06030	GUIDE SEPARATION
24	73818100 запросить цену →		SPRING, BLADE THRUST
25	74306520 запросить цену →		JOINT,PULLEY DRIVE SHAFT
26	3BC07290 запросить цену →		UPPER SHEET,GUIDE PAPER FEED
28	303JC06100 запросить цену →	3JC06100	MOUNT SEPARATION PULLEY
29	3BC07072 запросить цену →		ARM,SEPARATION PULLEY
30	303BC07112 запросить цену →	3BC07112	SHAFT,SEPARATION
32	303BC07121 запросить цену →	3BC07121	SHAFT,LIFT PLATE
34	3BC07300 запросить цену →		LEVER B,LIFT
36	303JC06110 запросить цену →	3JC06110	MOUNT LIFT SOLENOID
37	303BC07182 запросить цену →	3BC07182	ACTUATOR,ORIGINAL SET
39	303JC06090 запросить цену →	3JC06090	LOWER GUIDE PAPER FEED
40	303JC06120 запросить цену →	3JC06120	MOUNT SET SWITCH
41	3BC07270 запросить цену →		SHEET,LIFT PLATE PAPER FEED
42	3BC07210 запросить цену →		SPRING,ACTUATOR
43	303J902140 запросить цену →	3J902140	CUSHION LIFT
44	65710330 запросить цену →		PULLEY,EJECT TENSION
45	M2607010 запросить цену →		BINDING BAND,PLT1M
46	303JC02230 запросить цену →	3JC02230	FILM MOUNT SOLENOID

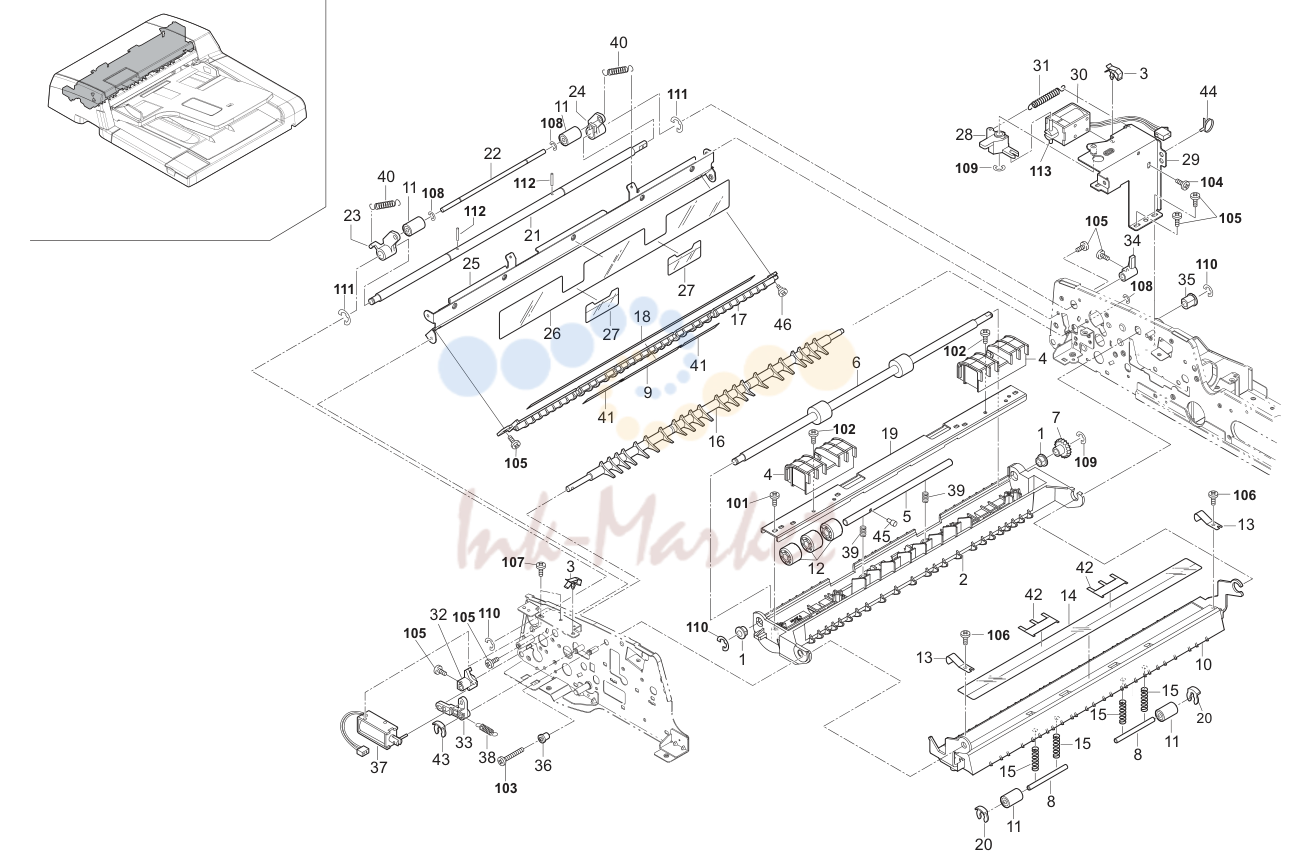

5. Reversing 3J9-1

№	Артикул	Альт. артикул	Описание
2	303JC08121 запросить цену →	3JC08121	GUIDE RESISTANCE 1 102 B4B03050 +TP-A SCREW M3X05(TRIVALENT CHROMATING)
3	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA) 2 103 B1B03120 +BIND SCREW M3X12(TRIVALENT CHROMATING)
4	3BC08190 запросить цену →		HANDLE,REGISTRATION GUIDE 2 104 B1B03040 +BIND SCREW M3X04(TRIVALENT CHROMATING)
5	303BC08092 запросить цену →	3BC08092	SHAFT,REGISTRATION PULLEY 1 105 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROMATING)
8	303BC08062 запросить цену →	3BC08062	SHAFT,EJECT PULLEY 2 108 D1A00300 STOP RING E-3(TRIVALENT CHROMATING)
9	3AL10281 запросить цену →		LOWER LEFT SHEET B,GUIDE LOOP 1 109 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
10	303JC08130 запросить цену →	3JC08130	GUIDE EJECT 1 110 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
13	3AL08260 запросить цену →		PLATE SPRING,EJECT GUIDE 2 113 E0130240 SPRING PIN 3X24(SUS)
14	3AL08410 запросить цену →		SHEET,GUIDE EJECT
15	3AL08560 запросить цену →		SPRING,EJECT PULLEY
16	303C010011 запросить цену →	3C010011	GUIDE,LOOP FEED SHIFT
17	3AL10166 запросить цену →		LEFT GUIDE,LOOP
18	3AL10181 запросить цену →		LEFT SHEET,GUIDE LOOP
19	303BC08181 запросить цену →	3BC08181	REINFORCEMENT,REGISTRATION GUIDE
21	303AL10041 запросить цену →	3AL10041	SHAFT,FULCRUM PULLEY
22	303AL10061 запросить цену →	3AL10061	SHAFT,LOOP PULLEY
23	3AL10120 запросить цену →		FRONT HOLDER,LOOP PULLEY
24	3AL10200 запросить цену →		REAR HOLDER,LOOP PULLEY
25	303JC08110 запросить цену →	3JC08110	GUIDE LOOP
26	3AL10170 запросить цену →		SHEET,GUIDE LOOP
27	3AL10210 запросить цену →		SHEET,LOOP PULLEY
28	3AL10091 запросить цену →		LEVER,LOOP PULLEY SOLENOID
29	303AL10144 запросить цену →	3AL10144	MOUNT,LOOP PULLEY SOLENOID
31	303JC02050 запросить цену →	3JC02050	SPRING LOOP SOLENOID
32	3AL10081 запросить цену →		LEVER,LOOP FEED SHIFT
33	3AL10110 запросить цену →		LEVER,LOOP FEED SHIFT SOLENOID
34	3AL10100 запросить цену →		LEVER,LOOP PULLEY
35	60606101 запросить цену →		BUSHING FEED BACK ROLLER
36	3BC07330 запросить цену →		PIN B,PAPER FEED GUIDE
38	3AL08490 запросить цену →		SPRING,EJECT FEED SHIFT
39	303J906050 запросить цену →	3J906050	SPRING REGISTRATION
40	303J902171 запросить цену →	3J902171	SPRING LOOP PULLEY
41	3AL08590 запросить цену →		UPPER SHEET B,CONVEYING PULLEY
42	3BC08140 запросить цену →		SHEET,EJECT PULLEY
44	M2107250 запросить цену →		BAND,RSG-100(KITAGAWA)
45	303JC02080 запросить цену →	3JC02080	PIN CONVEYING
46	303JC02150 запросить цену →	3JC02150	LEFT PIN GUIDE LOOP

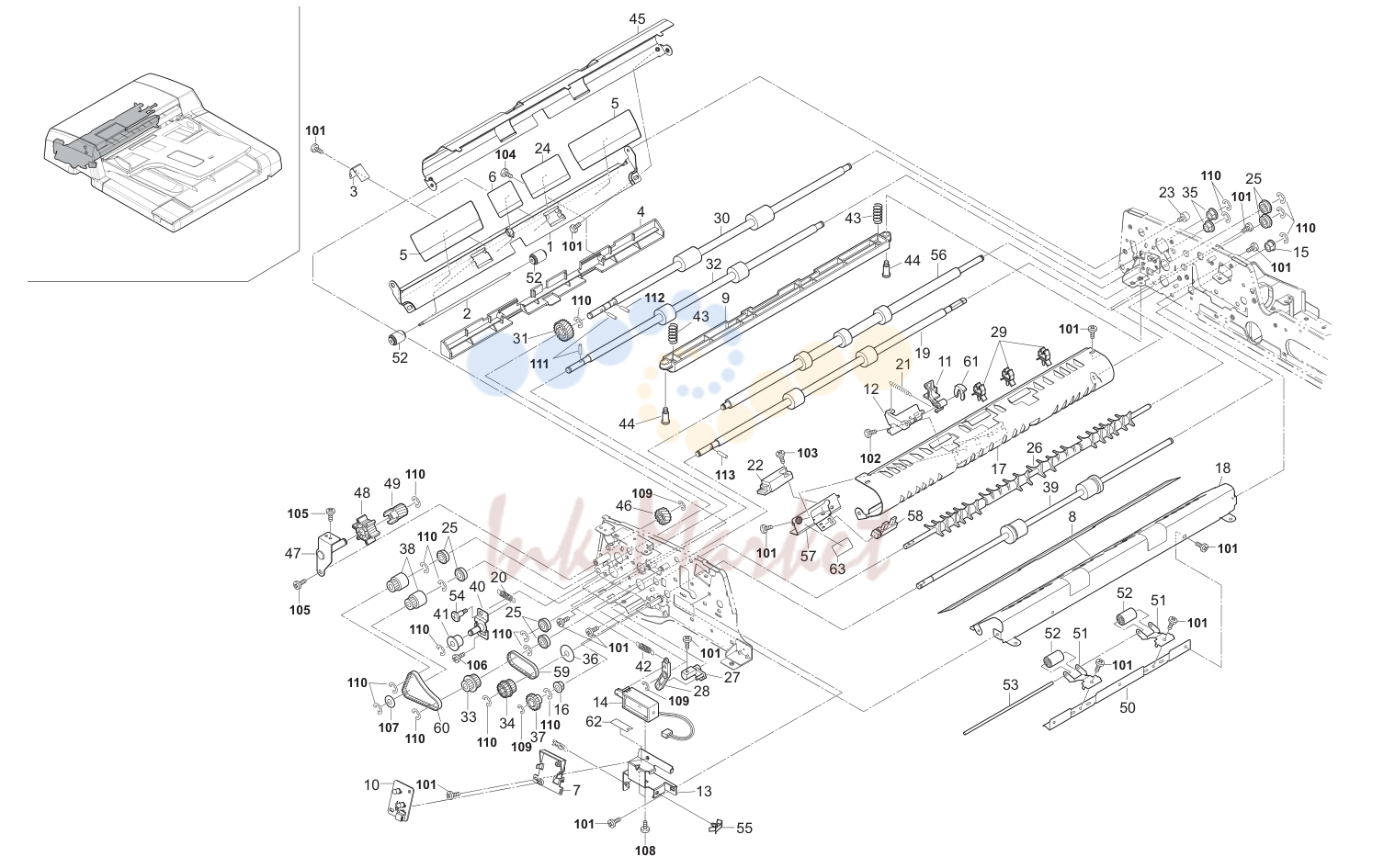

6. Paper Eject 3J9-2

№	Артикул	Альт. артикул	Описание
1	303AL08034 запросить цену →	3AL08034	GUIDE,CONVEYING 1 51 3AL08250 INNER PLATE SPRING,CONVEYING PULLEY
2	303AL08191 запросить цену →	3AL08191	LOWER SHAFT,CONVEYING PULLEY 1 (cid:27) 52 303J906040 3J906040 INNER PULLEY CONVEYING
3	3AL08240 запросить цену →		LOWER PLATE SPRING,CONVEYING PULLEY 2 53 303AL08202 3AL08202 INNER SHAFT,CONVEYING PULLEY
4	3AL08302 запросить цену →		COVER,CONVEYING PULLEY 1 54 3CZ02230 PIN,HOOK FULCRUM
5	3AL08421 запросить цену →		OUTER SHEET,GUIDE CONVEYING 2 55 M2107120 49827700 BINDING BAND SG-130
6	3AL08430 запросить цену →		INNER SHEET,GUIDE CONVEYING 1 (cid:27) 56 303JC08040 3JC08040 ROLLER REGISTRATION
7	303J904211 запросить цену →	3J904211	MOUNT PWB 1 57 303JC08150 3JC08150 MOUNT TIMING SWITCH
8	3AL08451 запросить цену →		SHEET,GUIDE PLATE EJECT 1 (cid:27) 58 5FNXGP1A73A++02 2DC27180 PT.SENSOR GP1A73AJ00/ BK
9	3C008010 запросить цену →		GUIDE,READING 1 (cid:27) 59 3BC22080 BELT 112,REGISTRATION ROLLER
11	3AL10073 запросить цену →		LIGHT SHIELD,LOOP 1 (cid:27) 61 65016080 STOP RING E3
12	303AL10132 запросить цену →	3AL10132	MOUNT,LIGHT SHIELD 1 62 303J904310 3J904310 FILM MOUNT SOLENOID
13	303J902320 запросить цену →	3J902320	MOUNT SOLENOID 1 63 303JC02220 3JC02220 FILM MOUNT SWITCH
17	303JC06070 запросить цену →	3JC06070	RIGHT GUIDE REGISTRATION
18	303JC06080 запросить цену →	3JC06080	GUIDE PLATE EJECT
20	3BC22110 запросить цену →		SPRING,CONVEYING ROLLER 1 102 B1B03040 +BIND SCREW M3X04(TRIVALENT CHROMATING)
21	303AL10191 запросить цену →	3AL10191	SPRING,LIGHT SHIELD 1 103 7BB000314H BB023710 +BIND SCREW M3X14
23	303JC02080 запросить цену →	3JC02080	PIN CONVEYING 1 105 B4B03050 +TP-A SCREW M3X05(TRIVALENT CHROMATING)
24	3AL08530 запросить цену →		INNER SHEET,GUIDE CONVEYING LARGE 1 106 B0A23080 +ROUND HEAD SCREW WITH SW.W M3X8(TRIV
26	303BC08161 запросить цену →	3BC08161	GUIDE,EJECT FEED SHIFT 1 108 B4A03030 +TP-A SCREW M3X03(TRIVALENT CHRO MATING)
27	3BC08081 запросить цену →		LEVER,EJECT 1 109 D1A00400 STOP RING E-4(TRIVALENT CHROMATING)
28	3AL08341 запросить цену →		LEVER,EJECT SOLENOID 1 110 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
29	M2105720 запросить цену →		MINIATURE CLAMP,UAMS-05-2 3 111 E0020080 SPRING PIN 2X8
36	75714210 запросить цену →		COLLAR DEVELOPING UNIT
40	303JC02170 запросить цену →	3JC02170	TENSION PLATE CONVEYING ROLLER
41	28801190 запросить цену →	48928800	PULLEY,TIMING BELT
42	63814260 запросить цену →		SPRING,DEV. SHUTTER
43	72418480 запросить цену →		SPRING, SPIRAL ROLLER
44	303J902280 запросить цену →	3J902280	PIN PAPER FEED
45	303JC06061 запросить цену →	3JC06061	LEFT GUIDE REGISTRATION
47	303AL02122 запросить цену →	3AL02122	MOUNT,JAM REMOVEMENT DIAL
48	3AL02110 запросить цену →		DIAL,JAM REMOVEMENT
50	303AL08281 запросить цену →	3AL08281	MOUNT,CONVEYING PULLEY

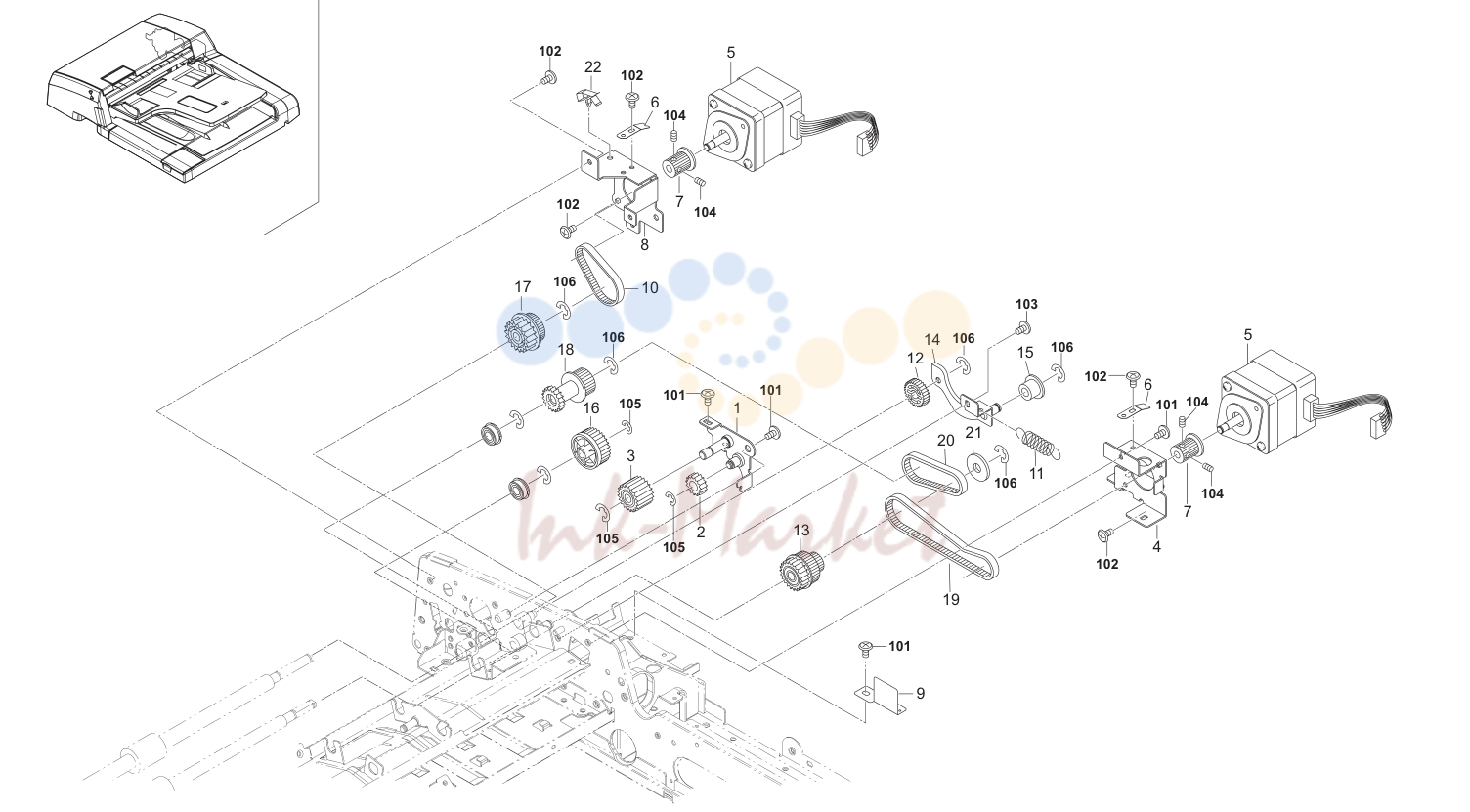

7. Driving 3J9-1

№	Артикул	Альт. артикул	Описание
1	303JC08140 запросить цену →	3JC08140	MOUNT IDLE GEAR 1 101 B4B03050 +TP-A SCREW M3X05(TRIVALENT CHROMATING)
4	303JC02180 запросить цену →	3JC02180	MOUNT PAPER FEED MOTOR 1 104 B5394040 W-POINT SET SCREW M4X4
6	303J902130 запросить цену →	3J902130	GROUND PLATE MOTOR 2 106 D1A00500 STOP RING E-5(TRIVALENT CHROMATING)
8	303JC02190 запросить цену →	3JC02190	MOUNT CONVEYING MOTOR
9	3AL02190 запросить цену →		GUIDE B,WIRE PAPER FEED MOTOR
11	75018250 запросить цену →		SPRING CLEANING SOLENOID
14	303JC02200 запросить цену →	3JC02200	TENSION PLATE PAPER FEED MOTOR
15	28801190 запросить цену →	48928800	PULLEY,TIMING BELT
21	75714210 запросить цену →		COLLAR DEVELOPING UNIT
22	M2109260 запросить цену →		WIRE SADDLE,YMC-05-H-0(KITAGAWA)

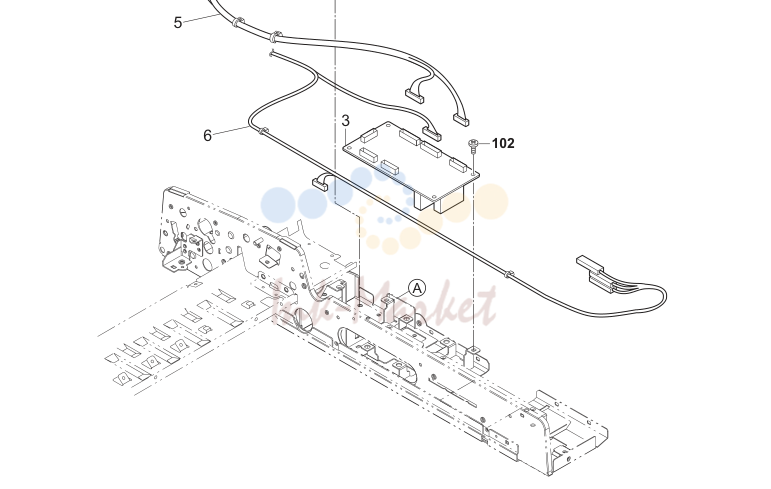

8. Electrical Components 3J9-1

№	Артикул	Альт. артикул	Описание
1	65027470 запросить цену →		CORE,7-15X18 2 101 B1B04060 +BIND SCREW M4X06(TRIVALENT CHROMATING)
2	M2105030 запросить цену →		NYLON CLAMP 5N,NK-5N 1 102 B1B03050 +BIND SCREW M3X05(TRIVALENT CHROMATING)
4	303J946010 запросить цену →	3J946010	WIRE INTERFACE
5	303J946020 запросить цену →	3J946020	WIRE PAPER FEED
6	303J946032 запросить цену →	3J946032	WIRE PAPER FEED B
