Kyocera DP-700 — каталог запчастей со схемами

Содержание

1. Covers 3JX
2. Frames 3JX
3. Table Assy 3JX-1
4. Paper Conveying 3JX-1
5. Paper Feed-In 3JX
6. Duplex Unit 3JX-1
7. Driving & Electrical Components 3JX
8. Accessory 3JX-1

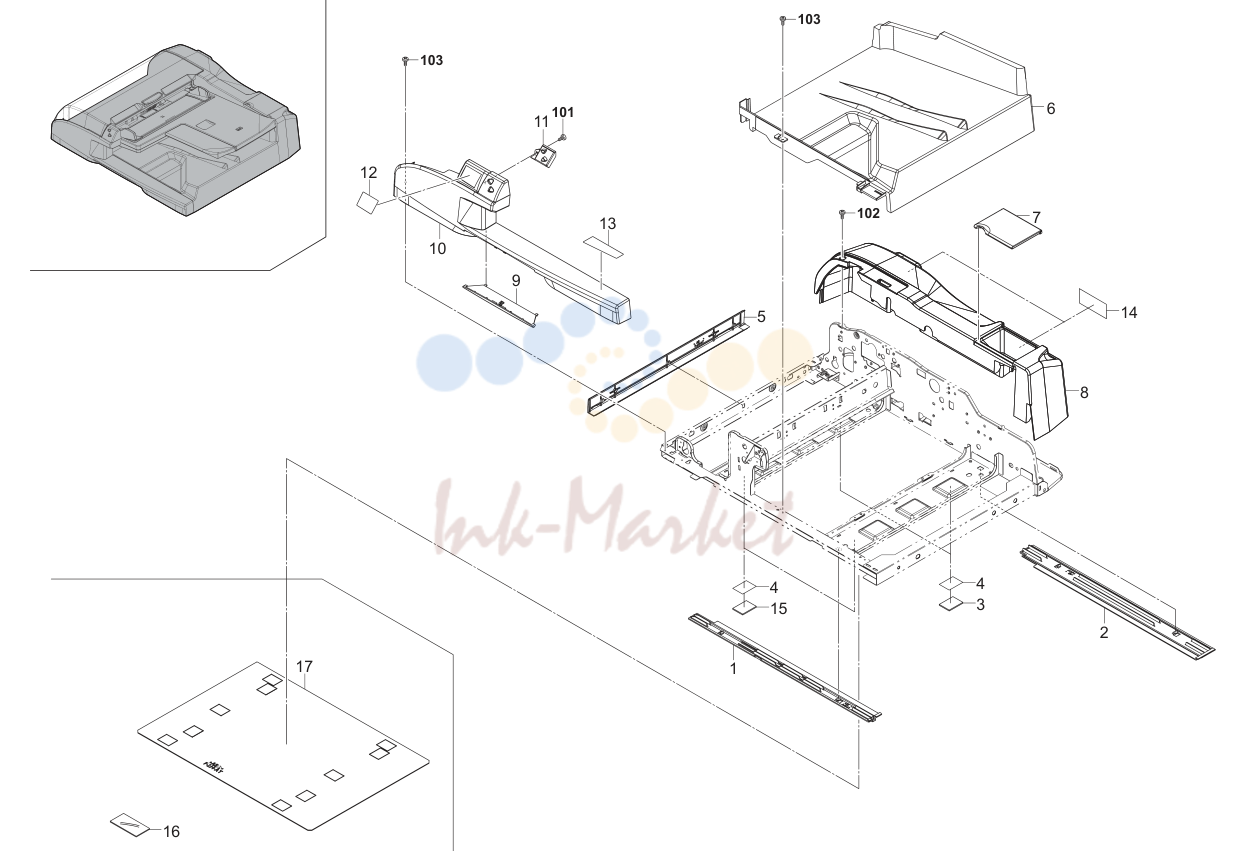

1. Covers 3JX

№	Артикул	Альт. артикул	Описание
3	303JX02330 запросить цену →	3JX02330	SPONGE ORIGINAL MAT 2 2 2 2 103 BAB53060 +TP TAP-TITE S SCREW M3X06
4	303JX02340 запросить цену →	3JX02340	CUSHION ORIGINAL MAT B
11	303JX04110 запросить цену →	3JX04110	COVER LED LENS
15	303JX02420 запросить цену →	3JX02420	SPONGE ORIGINAL MAT B

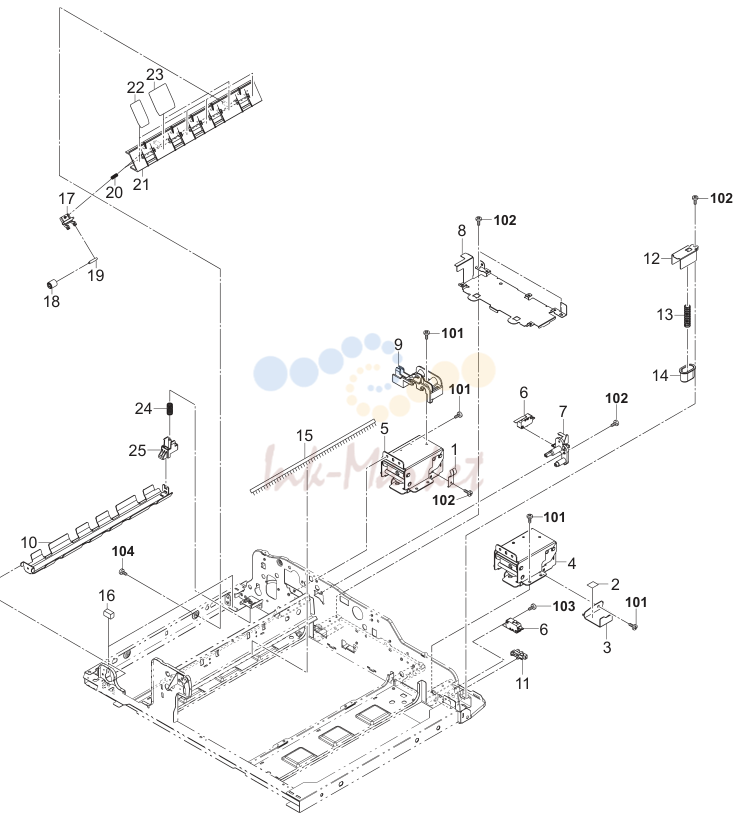

2. Frames 3JX

№	Артикул	Альт. артикул	Описание
1	303JX02360 запросить цену →	3JX02360	GROUND PLATE HINGE 1 1 1 1 101 B1A54080 +BIND TAP-TITE S SCREW M4X08
2	18305060 запросить цену →		LABEL,CAUTION PARTITION 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3	303JX02160 запросить цену →	3JX02160	PLATE PUSH SW 1 1 1 1 103 5MBTPB3020TW++R B1A53200 BIND T.T SCREW(+) / M3 X 20 CRFREE S-T
4	303JX02151 запросить цену →	3JX02151	HINGE RIGHT 1 1 1 1 104 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
5	303JX02142 запросить цену →	3JX02142	HINGE LEFT
7	303JX02240 запросить цену →	3JX02240	HOLDER INTERLOCK SW
8	303JX02210 запросить цену →	3JX02210	MOUNT PWB
9	303JX02271 запросить цену →	3JX02271	MOUNT HINGE WIRE
10	303JX02120 запросить цену →	3JX02120	GUIDE READING
12	303JX02080 запросить цену →	3JX02080	PLATE HOLDER SW
13	303JX02090 запросить цену →	3JX02090	SPRING PUSH SW
14	303JX02110 запросить цену →	3JX02110	STOPPER ORIGINAL SW
15	303JX02380 запросить цену →	3JX02380	STATIC ELIMINATOR EJECT
16			7ZGSTG77+014H01 ZG045150 SHIELD GASKET
17	303JX07190 запросить цену →	3JX07190	HOLDER PULLEY B
19	3H608150 ✓ в наличии		SHAFT C PULLEY
20	303JX07450 запросить цену →	3JX07450	SPRING LEFT GUIDE
21	303JX07200 запросить цену →	3JX07200	GUIDE READING LEFT
22	303JX07360 запросить цену →	3JX07360	SHEET LEFT GUIDE B
23	303JX07350 запросить цену →	3JX07350	SHEET LEFT GUIDE A
24	3H608230 запросить цену →		SPRING C PULLEY
25	303JX02170 запросить цену →	3JX02170	HOLDER GUIDE READING R

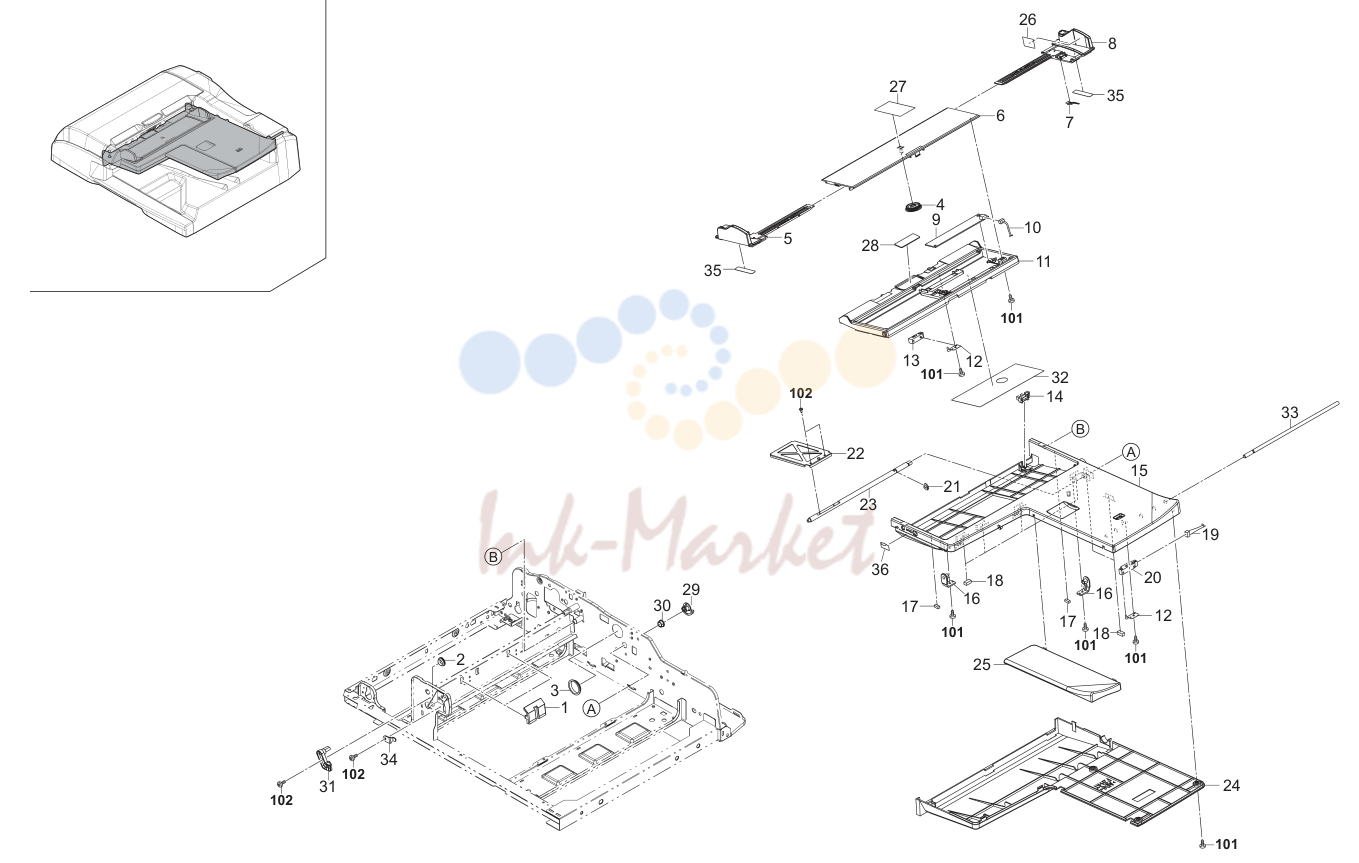

3. Table Assy 3JX-1

№	Артикул	Альт. артикул	Описание
1	303JX02230 запросить цену →	3JX02230	GUIDE LIFT 2 2 2 2 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
2			7YZM110001++H01 YZ009420 ACCESS.BUSHING 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
3			7YZM110003++H01 YZ034780 ACCESS,BUSHING
7	2BC07860 запросить цену →		TERMINAL,PAPER SIZE DETECTION
10	303JX46120 запросить цену →	3JX46120	WIRE TRAY JUNCTION
12	303JX06090 запросить цену →	3JX06090	SENSOR EARTH
16	303JX06100 запросить цену →	3JX06100	PIN LIFT
17	303JX06220 запросить цену →	3JX06220	SEAL WIRE SMALL
18	2BL14480 запросить цену →		SEAL WIRE
19	303JX46070 запросить цену →	3JX46070	WIRE TABLE
21	2BC06910 запросить цену →		STOPPER
22	303JX06120 запросить цену →	3JX06120	LEVER LIFT
23	303JX06110 запросить цену →	3JX06110	SHAFT LIFT
31	303JX06200 запросить цену →	3JX06200	TABLE FIXATION
32	303JX06300 запросить цену →	3JX06300	FILM LIFT
33	303JX06310 запросить цену →	3JX06310	SHAFT TABLE
34	303JX06320 запросить цену →	3JX06320	FRONT PLATE TABLE
35	3HL06090 запросить цену →		CUSHION CURSOR

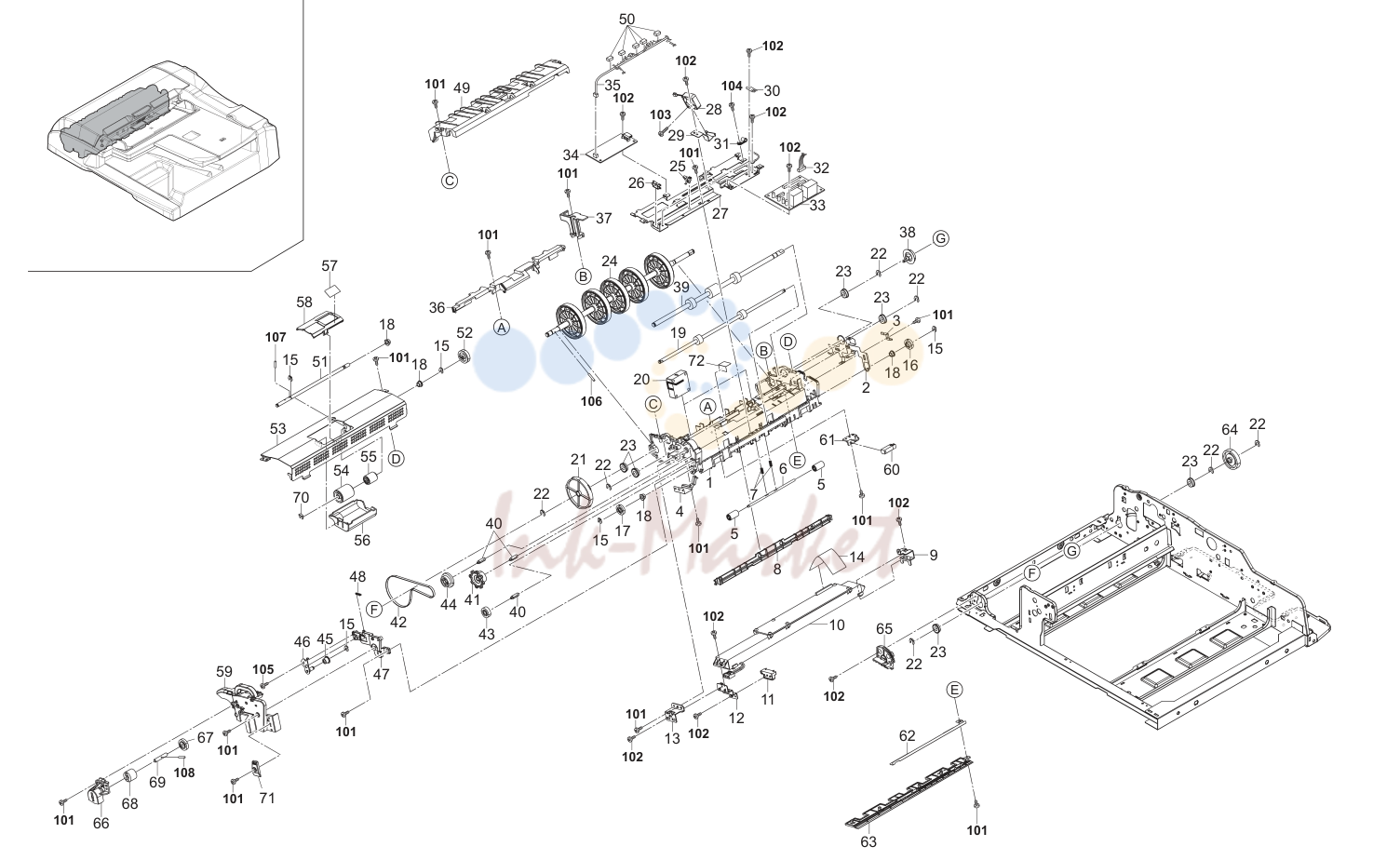

4. Paper Conveying 3JX-1

№	Артикул	Альт. артикул	Описание
1	303JX24011 запросить цену →	3JX24011	HOUSING CONVEYING 1 1 1 1 51 303JX24060 3JX24060 SHAFT SEPARATION
2	303JX24150 запросить цену →	3JX24150	PLATE EARTH CONVEYING 1 1 1 1 (cid:27) 52 303JX31270 3JX31270 GEAR
3	303JX24340 запросить цену →	3JX24340	PLATE EARTH CIS R 1 1 1 1 53 303JX24021 3JX24021 GUIDE PF
4	303JX24330 запросить цену →	3JX24330	PLATE EARTH CIS F 1 1 1 1 (cid:27) 54 303JX07460 3JX07460 PULLEY SEPARATION
6	303JX28020 запросить цену →	3JX28020	SHAFT EXIT PULLEY 1 1 1 1 56 303JX24180 3JX24180 COVER SEPARATION
7	303JX28050 запросить цену →	3JX28050	SPRING EXIT PULLEY 2 2 2 2 57 303JX24370 3JX24370 FILM SEPARATION
8	303JX28010 запросить цену →	3JX28010	GUIDE RIGHT 1 1 1 1 58 303JX24070 3JX24070 GUIDE SEPARATION
9	303JX29060 запросить цену →	3JX29060	REAR MOUNT CIS 1 1 1 1 59 303JX24132 3JX24132 COVER CONVEYING
11	303JX29120 запросить цену →	3JX29120	GUIDE CIS ROLLER 1 1 1 1 61 303JX24140 3JX24140 MOUNT FEED SW
12	303JX29050 запросить цену →	3JX29050	FRONT MOUNT CIS 1 1 1 1 62 303JX24260 3JX24260 PLATE EARTH PI
13	303JX29070 запросить цену →	3JX29070	ADJUSTMENT PLATE CIS 1 1 1 1 63 303JX24040 3JX24040 GUIDE LEFT
15	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4 5 5 5 5 65 303JX24310 3JX24310 RACK RELEASE
22	2BC06910 запросить цену →		STOPPER 6 7 7 7 7 72 303JX24390 3JX24390 FILM PROTECT A
23	60912270 запросить цену →		BEARING,688ZZ
25	M2107250 запросить цену →		BAND,RSG-100(KITAGAWA)
26	M2104200 запросить цену →		EDGING EDS-1
27	303JX24080 запросить цену →	3JX24080	MOUNT CIS PWB
29	303JX24280 запросить цену →	3JX24280	MOUNT COOLING FAN 1 1 1 1 102 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
30	303JX24350 запросить цену →	3JX24350	PLATE EARTH GUIDE PF 2 2 2 2 103 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
31	M7005010 запросить цену →		CLAMP,EMT-3N(TAKEUCHI) 1 1 1 1 104 BAB53060 +TP TAP-TITE S SCREW M3X06
32	303JX46030 запросить цену →	3JX46030	WIRE INTERFACE CIS 1 1 1 1 105 BAA63080 +TP TAP-TITE P SCREW M3X08
35	303JX46080 запросить цену →	3JX46080	WIRE CONVEYING 1 1 1 1 108 E5120080 SPRING PIN H7A 2X8 SUS
36	303JX24160 запросить цену →	3JX24160	GUIDE C WIRE
37	303JX24170 запросить цену →	3JX24170	GUIDE CIS WIRE
40	303JX31100 запросить цену →	3JX31100	SHAFT DRIVE D
41	303JX24210 запросить цену →	3JX24210	DIAL JAM REMOVEMENT
46	303JX24290 запросить цену →	3JX24290	TENSION CONVEYING
47	303JX31030 запросить цену →	3JX31030	HOUSING EXIT DRIVE
48	303JX29130 запросить цену →	3JX29130	SPRING CIS ROLLER
49	303JX24031 запросить цену →	3JX24031	GUIDE CONVEYING
50	303JX06220 запросить цену →	3JX06220	SEAL WIRE SMALL

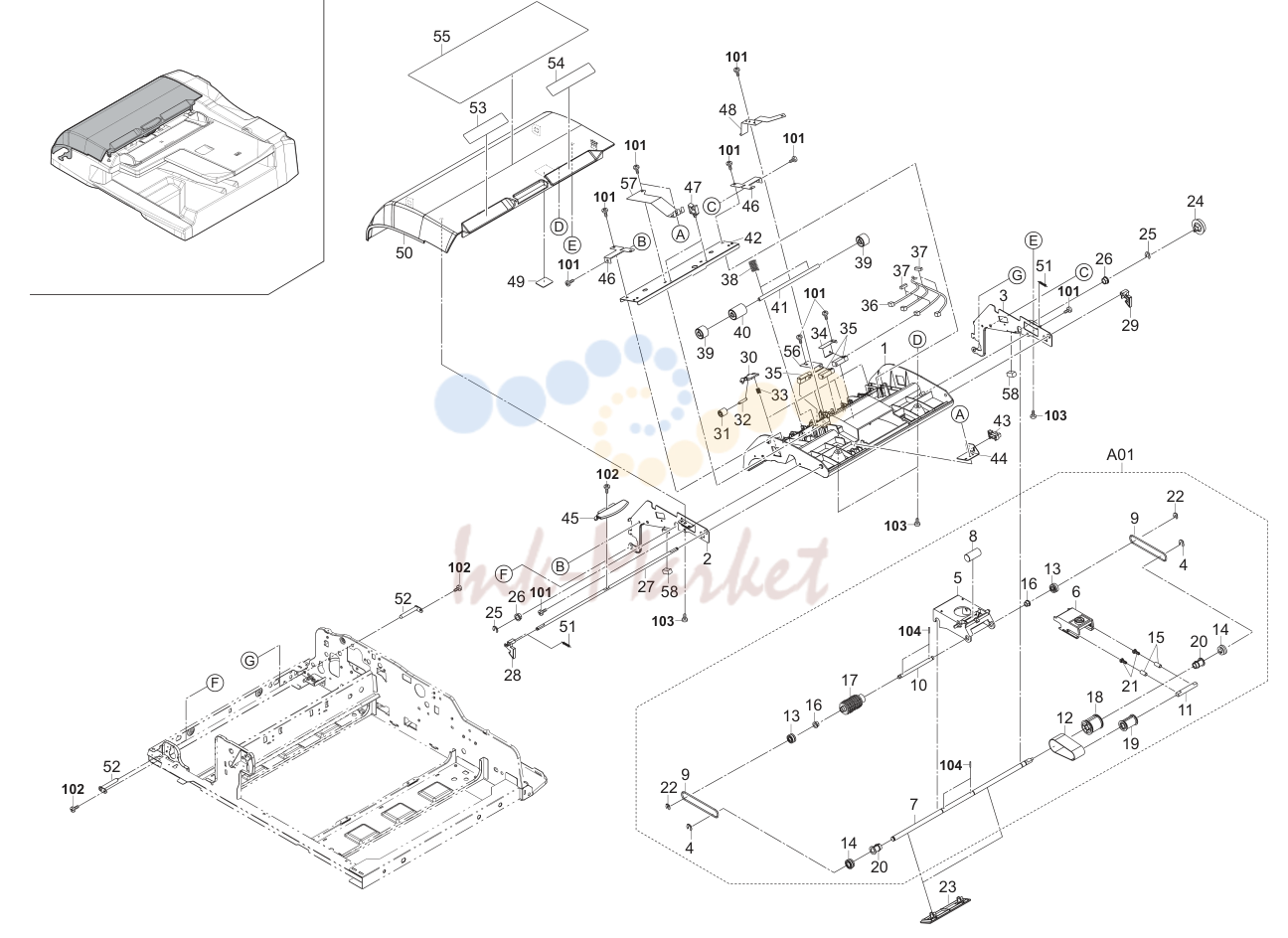

5. Paper Feed-In 3JX

№	Артикул	Альт. артикул	Описание
1	303JX07010 запросить цену →	3JX07010	UPPER GUIDE PF 1 1 1 1 (cid:27) 50 303JX04060 3JX04060 COVER PF
2	303JX07100 запросить цену →	3JX07100	FRONT PLATE UPPER GUIDE 1 1 1 1 51 3HL07240 SPRING HOOK
3	303JX07120 запросить цену →	3JX07120	REAR PLATE UPPER GUIDE 1 1 1 1 52 303JX07310 3JX07310 FULCRUM PF
4			•2BC06910 STOPPER 6 2 2 2 2 (cid:27) 54 303JX34080 3JX34080 LABEL SIZE DIRECTION INCH
5			•303JX07020 3JX07020 HOLDER LF 1 1 1 1 (cid:27) 55 303JX34091 3JX34091 LABEL CAUTION AB METRIC
6			•303JX07030 3JX07030 HOLDER PF 1 1 1 1 (cid:27) 55 303JX34111 3JX34111 LABEL CAUTION AB INCH
7			•303JX07040 3JX07040 SHAFT PF 1 1 1 1 56 303JX07440 3JX07440 PLATE REG SW
8			•303JX07110 3JX07110 WEIGHT LF 1 1 1 1 57 303JX07410 3JX07410 GROUND PLATE PI
10			•303JX07260 3JX07260 SHAFT LF
11			•303JX07320 3JX07320 SHAFT BELT
15			•303JX07390 3JX07390 SPRING PF 2 2 2 2 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
18			•3H607030 COLLAR PF A 1 1 1 1 104 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
19			•3H607040 COLLAR PF B
21			•3H607240 GUIDE PF SPRING
22			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
23	303JX07290 запросить цену →	3JX07290	GUIDE PF SHAFT
25	2BC06910 запросить цену →		STOPPER
27	303JX07060 запросить цену →	3JX07060	SHAFT PF HOOK
28	303JX07070 запросить цену →	3JX07070	FRONT HOOK PF
29	303JX07180 запросить цену →	3JX07180	REAR HOOK PF
30	303JX07170 запросить цену →	3JX07170	HOLDER PULLEY A
32	3H608150 ✓ в наличии		SHAFT C PULLEY
33	303JX24190 запросить цену →	3JX24190	SPRING CONVEYING
34	303JX07430 запросить цену →	3JX07430	PLATE FEED SW
36	303JX46060 запросить цену →	3JX46060	WIRE FEED COVER
37	2BL14480 запросить цену →		SEAL WIRE
38	303JX07300 запросить цену →	3JX07300	SPRING REGISTRATION
41	303JX07150 запросить цену →	3JX07150	SHAFT REGISTRATION PULLEY
42	303JX07280 запросить цену →	3JX07280	MOUNT REGISTRATION SPRING
44	303JX07140 запросить цену →	3JX07140	MOUNT SENSOR
46	303JX07420 запросить цену →	3JX07420	GROUND PLATE PF GUIDE
47	M70AK010 запросить цену →		WIRE SADDLE,RMS-1V0(TAKEUCHI)
48	303JX07130 запросить цену →	3JX07130	TENSION PLATE SENSOR

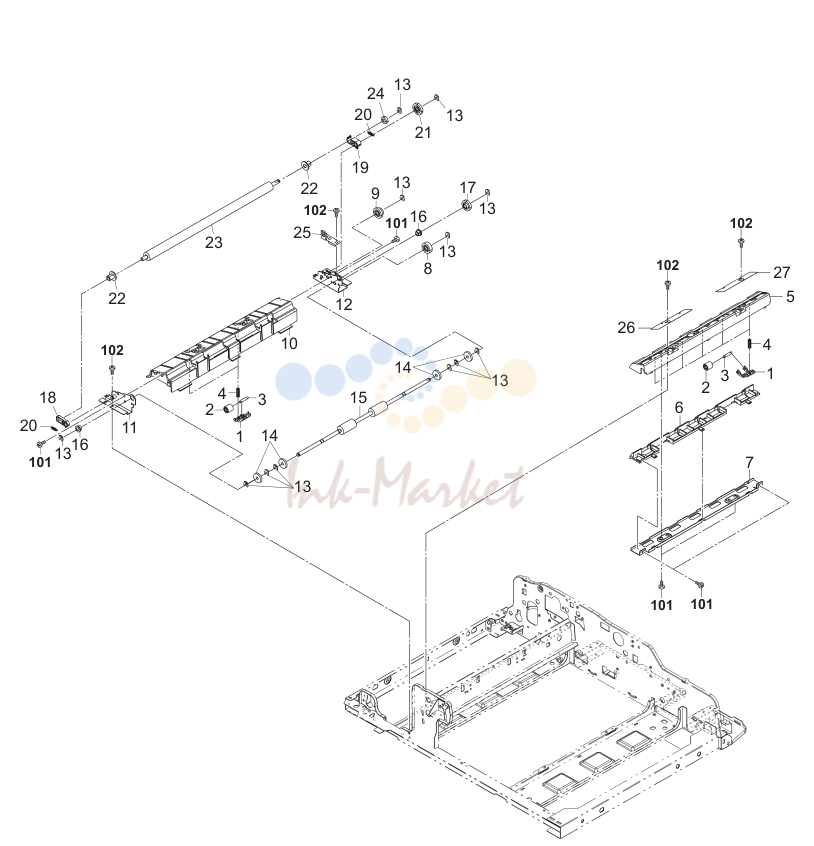

6. Duplex Unit 3JX-1

№	Артикул	Альт. артикул	Описание
1	303JX29040 запросить цену →	3JX29040	HOLDER PULLEY 7 7 7 7 101 5MBTPB3008PW++R B1A63080 BIND T.T SCREW(+) / M3 X 8 CRFREE P-T
3	3H608150 ✓ в наличии		SHAFT C PULLEY
4	303JX24190 запросить цену →	3JX24190	SPRING CONVEYING
5	303JX29171 запросить цену →	3JX29171	LEFT GUIDE DUPLEX
6	303JX29240 запросить цену →	3JX29240	LOWER GUIDE DUPLEX
7	303JX29180 запросить цену →	3JX29180	STAY GUIDE DUPLEX
10	303JX29030 запросить цену →	3JX29030	GUIDE DUPLEX
11	303JX29010 запросить цену →	3JX29010	FRONT FRAME DUPLEX
12	303JX29020 запросить цену →	3JX29020	REAR FRAME DUPLEX
13	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
14	303JX29210 запросить цену →	3JX29210	SPONGE EJECT AUXILIARY
18	303JX29090 запросить цену →	3JX29090	FRONT HOOK CIS ROLLER
19	303JX29110 запросить цену →	3JX29110	REAR HOOK CIS ROLLER
20	303JX29130 запросить цену →	3JX29130	SPRING CIS ROLLER
22	303JX29081 запросить цену →	3JX29081	BUSH CIS ROLLER
25	303JX29200 запросить цену →	3JX29200	GROUND PLATE CIS ROLLER
26	303JX29270 запросить цену →	3JX29270	LEFT GUIDE FILM C
27	303JX29280 запросить цену →	3JX29280	LEFT GUIDE FILM D

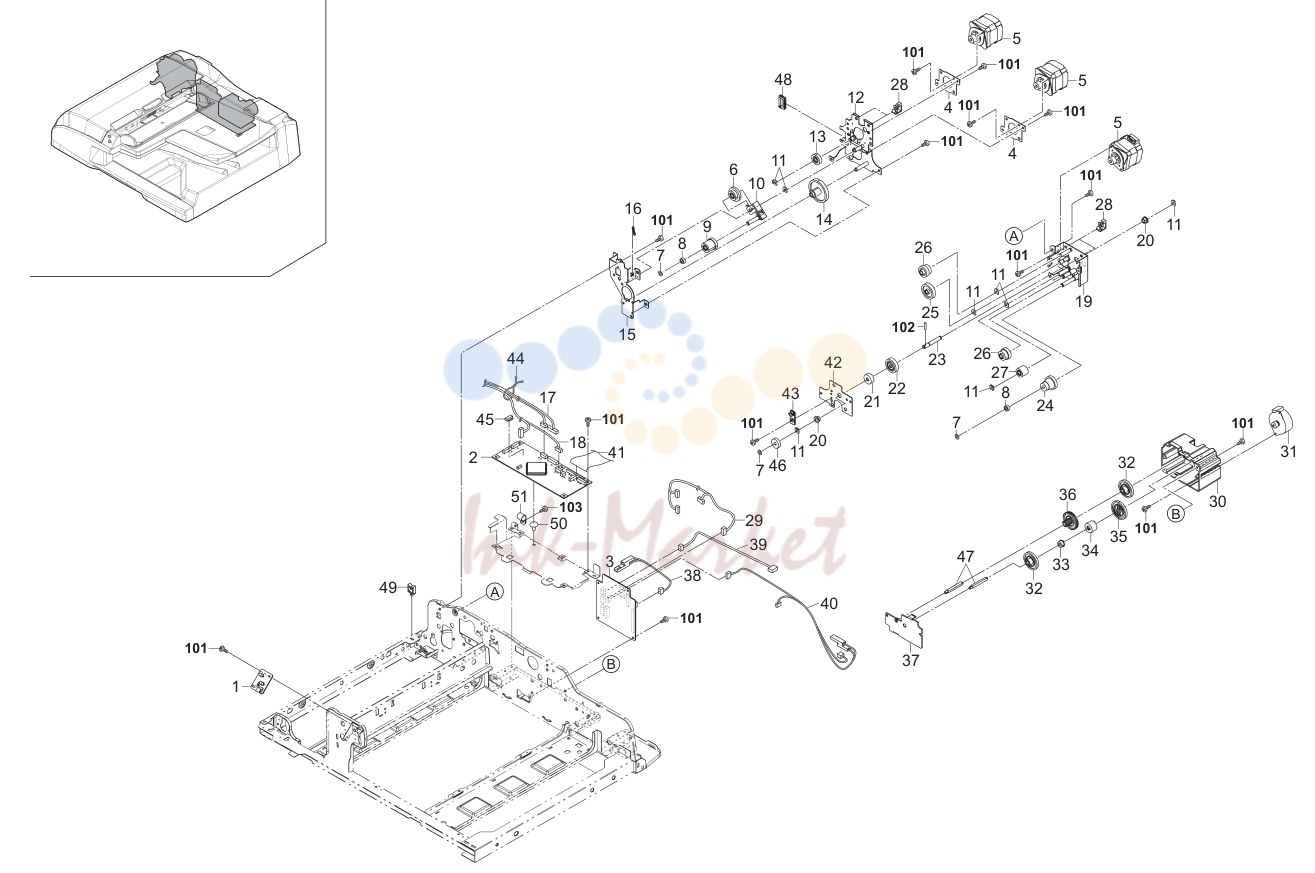

7. Driving & Electrical Components 3JX

№	Артикул	Альт. артикул	Описание
4	303JX31470 запросить цену →	3JX31470	MOUNT MOTOR DP
7	2C904550 запросить цену →		CUT WASHER
8	303JX31350 запросить цену →	3JX31350	COLLAR DRIVE
10	303JX31040 запросить цену →	3JX31040	TENSION REGISTRATION
11	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
12	303JX31460 запросить цену →	3JX31460	SUPPORT PLATE C DRIVE
15	303JX31450 запросить цену →	3JX31450	MOUNT CONVEYING DRIVE
16	303JX31440 запросить цену →	3JX31440	SPRING REGI DRIVE
17	303JX46010 запросить цену →	3JX46010	WIRE INTERFACE VIDEO
18	303JX46020 запросить цену →	3JX46020	WIRE INTERFACE SIGNAL
19	303JX31550 запросить цену →	3JX31550	MNT PF DRIVE B
23	303JX31500 запросить цену →	3JX31500	SHAFT PF DRIVE
28			7YZM610002++H01 YZ010240 ACCESS SADDLE
29	303JX46110 запросить цену →	3JX46110	WIRE MOTOR
30	303JX06150 запросить цену →	3JX06150	MOUNT LIFT DRIVE
37	303JX06160 запросить цену →	3JX06160	COVER LIFT DRIVE
38	303JX46090 запросить цену →	3JX46090	WIRE COVER INTERLOCK
39	303JX46130 запросить цену →	3JX46130	WIRE TRAY MOTOR
40	303JX46100 запросить цену →	3JX46100	WIRE DP OPEN
42	303JX31530 запросить цену →	3JX31530	PLATE PF DRIVE
43	303JX31540 запросить цену →	3JX31540	HOLDER PF SHAFT
44	M21A7010 запросить цену →		OMEGALOCK,OLS-115
45	7UMDEC016K81HQ1 запросить цену →	UM034070	IC.EEPROM
47	303JX06250 запросить цену →	3JX06250	SHAFT MOUNT LIFT DRIVE
48			7YZM210002++H01 YZ004730 ACCESS.EDGING
49			7YZM610011++H01 YZ043000 ACCESS.SADDLE
50	M2108880 запросить цену →		SPACER,KGPS-5RF(KITAGAWA)
51	M7005010 запросить цену →		CLAMP,EMT-3N(TAKEUCHI)

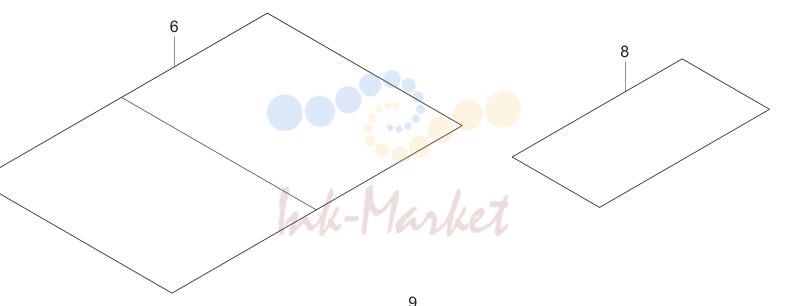

8. Accessory 3JX-1

№	Артикул	Альт. артикул	Описание
1	303JX02180 запросить цену →	3JX02180	PLATE ANGLE 1 1 1 1 101 B4A04140 +TP-A SCREW M4X14(TRIVALENT CHROMA
2	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
3	303JX02391 запросить цену →	3JX02391	SHAFT ANGLE RESTRICTION
4	303JX02260 запросить цену →	3JX02260	PIN HINGE
5	303JX02410 запросить цену →	3JX02410	PLATE GUIDE HINGE
6	303JX34101 запросить цену →	3JX34101	LABEL CAUTION AB METRIC 6NATIONS
7	303JX34121 запросить цену →	3JX34121	LABEL CAUTION AB INCH 3NATIONS
8	303JX34140 запросить цену →	3JX34140	LABEL CAUTION C 6NATIONS
9	303JX34150 запросить цену →	3JX34150	LABEL FACE UP 6NATIONS
10	303JX34190 запросить цену →	3JX34190	LABEL CAUTION TW
