Содержание

1. EXTERIOR COVERS 3CG

№АртикулАльт. артикулОписание
2(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
3(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
9(cid:0)(cid:0)(cid:0)11(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
14HCA
814 HCA
21BUA
7BUA
2037 6 BUA
16BUA
23HCA
13CD00030 запросить цену →TOP COVER ASS’Y
2•33906880 STOPPER,BYPASS TABLE
3•65926530 SPRING,SAFETY SWITCH
5•3AK16270 PLATE SPRING,EJECT GROUND
6•63527200 GROUND WIRE,STATIC ELIMINATOR
7•3AK16261 SHEET,EJECT
8•3AK16220 GUIDE,EJECT
9•3AK00220 EJECT PULLEY ASS’Y
13•3C104040 FULCRUM PLATE,TOP COVER
16•3BD04050 TOP SHEET,RELEASE
19•3C104050 TOP GROUND PLATE,COVER
20•3C116040 UPPER GUIDE,CONVEYING
21•78710370 CUSHION UPPER LOOP
233C104060 запросить цену →RIGHT COVER
243AK04160 запросить цену →GUIDE,FRONT COVER
2518314060 запросить цену →COLLAR,PARTITION JOINT
2675402210 запросить цену →CUSHION STAY
283AK04110 запросить цену →UPPER FULCRUM PLATE,FRONT COVER
303C100181 запросить цену →FRONT COVER ASS’Y
32•3AK04100 FRONT HINGE,COVER
33•3AK04150 FRONT BASE,MAGNET
363C102090 запросить цену →REINFORCEMENT,FINISHER SORTER

2. FRAMES 3CG

№АртикулАльт. артикулОписание
32BBE
41HCF
23BBE
48(cid:0)y(cid:0)y(cid:0)y(cid:0)y BBE
44(cid:0)y(cid:0)y(cid:0)y(cid:0)y (cid:0)(cid:0)(cid:0)(cid:0) 11 (cid:0)(cid:0)
2AZB E05 (cid:0)(cid:0)(cid:0)(cid:0)(cid:0)(cid:0)
13C100010 запросить цену →BASE ASS’Y 1 1 1 41 •3C102030 PARTITION,FINISHER
2•3AK02220 SHAFT,BASE PULLEY 2 2 2 42 3AK02140 GUIDE,FINISHER RELEASE
3•3AK02080 PULLEY,FINISHER 2 2 2 43 M2109230 WIRE SADDLE,LWS-3S(KITAGAWA)
4•3C102070 SLIDER,FINISHER 2 2 2 44 3AK02230 SPONGE,BASE
5•3BD02042 MOUNT,SLIDER 1 1 1 45 M1203220 OPEN BUSHING,OCB-625
6•3BD02050 MOVING PLATE,PULLEY SORTER 1 1 1 46 M1203510 OPEN BUSHING,OCB-1000
7•3AK02240 PULLEY,SORTER 1 1 1 47 3AK02060 STAY,PARTITION
8•3AK02250 SHAFT,CONVEYING SUPPORT PLATE 1 1 1 48 3AK07350 SLIDER,MIDDLE
9•3BD02060 SHAFT,CASTER 1 1 1 49 3AK02070 STAY,MIDDLE TRAY
10•3AK02041 BASE,FINISHER 1 1 1 50 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
11•3BD04010 RIGHT VIBRATION INSULATOR,BASE 1 1 1 51 M2104200 EDGING EDS-1
123AK02160 запросить цену →HOOK,FINISHER RELEASE 2 2 2 52 3AK02150 SHAFT,HOOK RELEASE
133AK02210 запросить цену →PLATE SPRING,HOOK RELEASE
143C102040 запросить цену →STAY,FEED IN
153AK02170 запросить цену →WORK PLATE,HOOK RELEASE
163AK02101 запросить цену →REINFORCEMENT,REAR COVER
173AK07300 запросить цену →RETAINER,MIDDLE TRAY
1848128807 запросить цену →PIN,FRAME
1929407191 запросить цену →TENSION SPRING,PF
2048128609 запросить цену →PIN,UPPER FRONT COVER
223C112040 запросить цену →GUIDE,DISPOSAL TANK
233AK12340 запросить цену →MOUNT,DISPOSAL TANK
26•3AK12330 TANK,DISPOSAL
27•74306880 RATCH,PAPER GUIDE
283C100200 запросить цену →RELEASE LEVER ASS’Y
29•48127502 PIN,SEPARATION PULLEY
30•36802270 REINFORCEMENT,RELEASE LEVER
31•3C104090 LEVER,RELEASE
32•3AK02130 MOUNT,RELEASE LEVER
33•3AK02180 JUNCTION PLATE,RELEASE LEVER
34•48128609 PIN,UPPER FRONT COVER
353C100020 запросить цену →FRONT FRAME ASS’Y
36•3C102010 FRONT FRAME
37•3AK20010 RAIL,MAIN TRAY
383C100030 запросить цену →REAR FRAME ASS’Y
39•3C102020 REAR FRAME
40•3AK20010 RAIL,MAIN TRAY

3. BIN SECTION 3CG

№АртикулАльт. артикулОписание
6067 27 NAK
4KAN E07 HBA
63BAN E07
5756 38 BBK
1358 44 BBK
1216 59 37 46 44 HDA
5756 HDA
65HBC
249021100 запросить цену →BUSHING 5 5 5 42 •3C106040 LEVER,HOLDER MAIN EJECT
53C106080 запросить цену →LOWER GUIDE,MAIN EJECT 1 1 1 45 •3C106030 STAY,MAIN EJECT
63AK00160 запросить цену →REAR FRAME MAIN TRAY ASS’Y 1 1 1 46 •3C106010 HOLDER,MAIN EJECT
7•3AK20050 HOLDER,TIMING BELT 1 1 1 ' 47 •35327400 SWITCH,FEED
8•3AK20140 DETECTION PLATE,MAIN TRAY 1 1 1 ' 48 •76514080 BUSHING 6 DRIVE
9•3AK20180 PIN,MAIN TRAY 2 2 2 ' 49 •34806140 STOPPER
11•3AK20030 REAR FRAME,MAIN TRAY 1 1 1 51 •M2105740 MINIATURE CLAMP,UAMS-05S-2
123AK00150 запросить цену →FRONT FRAME MAIN TRAY ASS’Y 1 1 1 52 •3C106020 MOUNT,MAIN EJECT PI
13•3AK20050 HOLDER,TIMING BELT 1 1 1 53 •M2107120 BINDING BAND SG-130
14•3AK20020 FRONT FRAME,MAIN TRAY 1 1 1 54 •M0207000 BINDING BAND,KB-100-1
15•3AK20180 PIN,MAIN TRAY 2 2 2 55 3C108290 SPRING,TURN SOLENOID
173AK00210 запросить цену →MAIN MIDDLE SW ASS’Y 1 1 1 57 •3AK20060 TENSION PLATE,MAIN TRAY
18•3AK20170 FILM,MAIN TRAY SENSOR 1 1 1 ' 58 •3AK20230 PULLEY 20S5M
19•3AK20250 SPRING,MAIN TRAY SENSOR MIDDLE 1 1 1 59 19020050 SPRING,PRESSURE
20•29802230 PIN,CONNECTOR 1 1 1 60 3AK20070 SHAFT,MAIN TRAY DRIVE
22•3AK20150 DETECTION PLATE,MAIN TRAY SENSOR MIDDLE 1 1 1 62 3AK20200 PULLEY,MAIN TRAY
23•3AK20160 MOUNT,MAIN TRAY SENSOR MIDDLE 1 1 1 63 3AK20040 SUPPORT PLATE,MAIN TRAY
243AK00180 запросить цену →MAIN TRAY DRIVE ASS’Y 1 1 1 64 3C106061 SPRING,HOLDER MAIN EJECT PULL
25•3AK20120 SHAFT 18/50 1 1 1 ' 65 3C127010 SOLENOID,EJECT
27•3AK20100 MOUNT,MAIN TRAY DRIVE 1 1 1 ' 67 3AK20230 PULLEY 20S5M
28•3AK20110 SHAFT,WORM
30•49028101 BUSH
33•78918290 FLANGE PULLEY
363C100120 запросить цену →HOLDER MAIN EJECT ASS’Y
38•63213300 RETAINER,EJECT ORIGINAL HOLDER
39•3C106070 SPRING,HOLDER MAIN EJECT RESET
40•3C106050 SHAFT,HOLDER MAIN EJECT

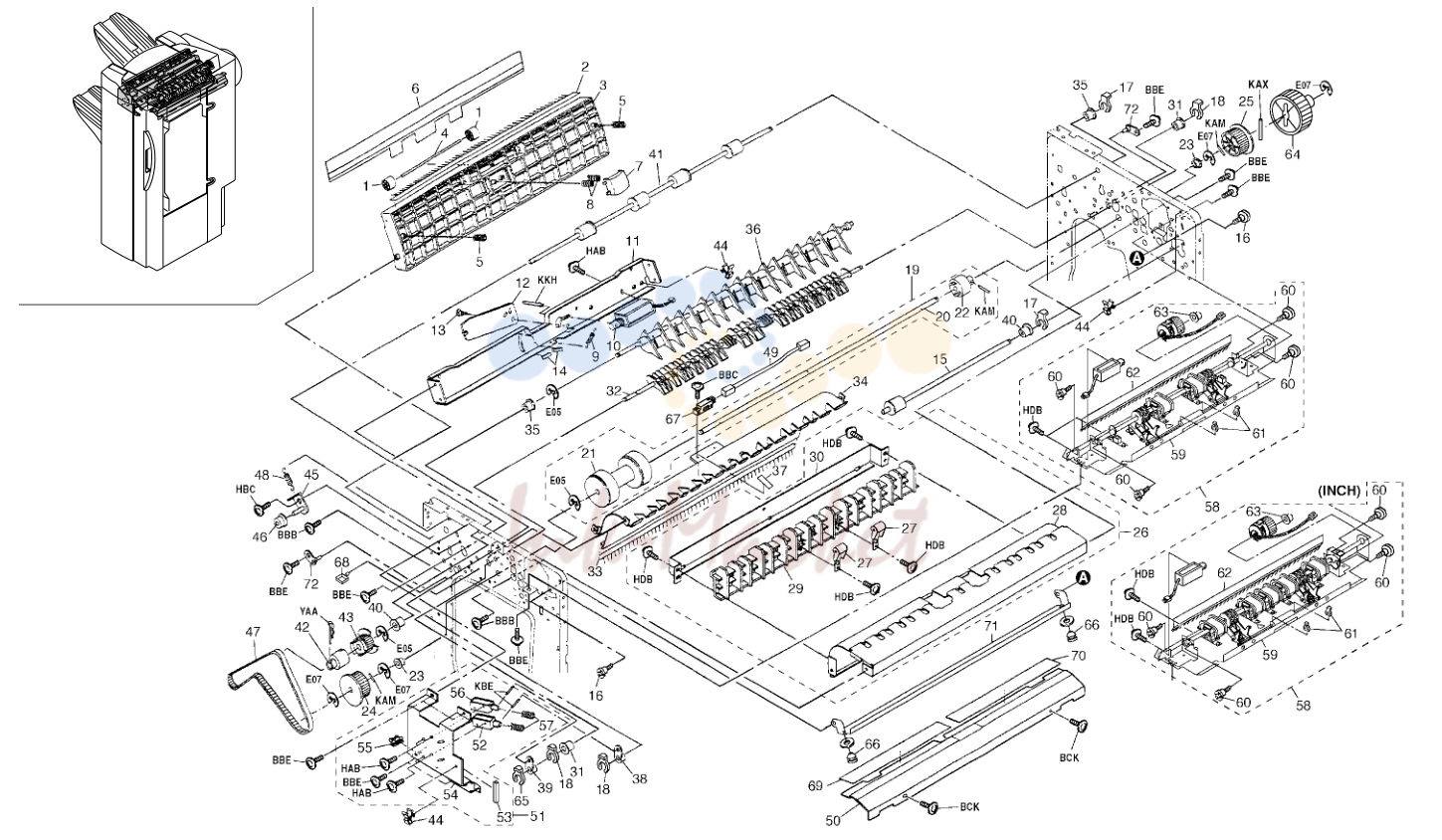

4. PAPER CONVEYING SECTION I 3CG

4. PAPER CONVEYING SECTION I 3CG

№АртикулАльт. артикулОписание
33AK06020 запросить цену →UPPER GUIDE,MAIN EJECT 1 1 1 ' 42 33906070 TORQUE LIMITER,PAPER FEED
43AK06040 запросить цену →SHAFT,MAIN EJECT PULLEY 1 1 1 ' 43 3AK08230 PULLEY 20,COUPLING
53AK06120 запросить цену →SPRING,MAIN EJECT 2 2 2 44 M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
63C106110 запросить цену →FILM,MAIN EJECT(INCH) 1 45 3C106090 TENSION PLATE,LEADING REGISTRATION
63C106120 запросить цену →FILM,MAIN EJECT(METRIC) 1 1 ' 46 48928800 PULLEY,TIMING BELT
73AK06180 запросить цену →HOLDER,MAIN EJECT PRESSURE 1 1 1 ' 47 3BD22180 BELT,EJECT DRIVE
83BD06040 запросить цену →SPRING B,MAIN EJECT PRESSURE 2 2 2 48 48529303 SPRING,TENSION
933420250 запросить цену →SPRING,FIXING CLAW 1 1 1 49 3C127570 UPPER JUNCTION WIRING,CONVEYING SENSOR
113AK06160 запросить цену →MOUNT,MAIN EJECT PRESSURE 1 1 1 51 3C100250 CONVEYING SOLENOID ASS’Y
123AK06172 запросить цену →TURN PLATE,MAIN EJECT PRESSURE 1 1 1 ' 52 •62227070 SOLENOID B,FEED SHIFT
1348127502 запросить цену →PIN,SEPARATION PULLEY 1 1 1 53 •M2104100 EDGING CE-012
1463213320 запросить цену →CUSHION,ORIGINAL COLLECTION 2 2 2 54 •3AK16150 MOUNT,CONVEYING SOLENOID
1629820420 запросить цену →PIN,BEARING 2 2 2 ' 56 •18327130 SOLENOID,STOPPER
193C100160 запросить цену →CONVEYING PULLEY ASS’Y 1 1 1 ' 58 3C100050 PUNCH ASS’Y(INCH)
20•3C122040 SHAFT,CONVEYING PULLEY 1 1 1 59 •3C112010 UNIT,PUNCH(METRIC)
263C100231 запросить цену →LOWER GUIDE CONVEYING ASS’Y 1 1 1 ' 64 67322050 GEAR 45 DEVELOPING DRIVE
28•3C116050 LOWER GUIDE,CONVEYING 1 1 1 66 73202040 RUBBER,SPACER
29•3AK16101 GUIDE,CONVEYING 1 1 1 ' 67 63227150 SWITCH L,FEED
30•3AK16251 REINFORCEMENT,CONVEYING GUIDE 1 1 1 68 M2109230 WIRE SADDLE,LWS-3S(KITAGAWA)
3172914140 запросить цену →REAR BUSHING,TONER RECYCLE 2 2 2 ' 69 3BD16050 LEFT SHEET A,FEED IN
323AK16120 запросить цену →LOWER CLAW,CONVEYING 1 1 1 ' 70 3BD16060 LEFT SHEET B,FEED IN
343C116150 запросить цену →LEFT GUIDE,CONVEYING 1 1 1 72 63202120 SUPPORT PLATE,COVER
363AK16110 запросить цену →UPPER SEPARATION CLAW,CONVEYING
373AK05080 запросить цену →LABEL,TRAILING EDGE STANDARD
383AK16130 запросить цену →UPPER LEVER,CONVEYING
393AK16140 запросить цену →LOWER LEVER,CONVEYING

5. PAPER CONVEYING SECTION II (Inch) 3CG

5. PAPER CONVEYING SECTION II (Inch) 3CG

№АртикулАльт. артикулОписание
13C100110 запросить цену →FEED SHIFT UNIT ASS’Y(INCH) 1 41 •3AK08560 FILM,PLATE SPRING GUIDE FILM
2•73226040 SPRING,REVERSE SOLENOID 2 ' 42 •18393020 PARTS,STATIC ELIMINATOR EJECT(SP)
3•3AK08201 MOUNT,FEED SHIFT SOLENOID 3 43 •3AK08451 PLATE SPRING,GROUND WIRE FEED SHIFT
4•M2104200 EDGING EDS-1 3 44 •63568070 GROUND WIRE,FEED ROLLER
5•3AK08090 REAR FRAME,FEED SHIFT(INCH) 1 45 •3AK08170 REINFORCEMENT,FEED SHIFT GUIDE
6•3BD08060 LEVER,FEED SHIFT SOLENOID 3 46 •3AK08160 PLATE SPRING,FEED SHIFT PULLEY
8•29806810 BUSHING,6 REGISTRATION 4 48 •3AK08570 LID,MAGNET
11•3C108070 GUIDE 17,FEED SHIFT 1 51 3C108210 UPPER TURN PLATE
12•3C108060 GUIDE 14,FEED SHIFT 1 52 3C108220 STOPPER,TURN
13•3C108050 GUIDE 11,FEED SHIFT 1 53 3C127560 LOWER JUNCTION WIRING,CONVEYING SENSOR
14•3AK08210 TENSION PLATE,FEED SHIFT 1 54 3AK08430 SPACER,TURN
16•3AK08081 FRONT FRAME,FEED SHIFT(INCH) 1 56 3AK27560 JUNCTION WIRING,PAPER REGISTRATION SOLEN
22•3AK27540 JUNCTION WIRING,PADDLE SOLENOID 1 62 •J0450020 PLUG,DF3-2S-2C(HIROSE)
23•M2107120 BINDING BAND SG-130 3 63 •J0243030 RECEPTACLE SM 3P,SMR-03V-B
24•3AK08390 BASE,MAGNET FEED SHIFT 1 64 •J0241020 PLUG SM 2P,SMP-02V-BC
263C100091 запросить цену →UPPER GUIDE FEED SHIFT ASS’Y(INCH)
27•3AK08150 UPPER SHAFT,FEED SHIFT
29•3C108010 UPPER GUIDE,FEED SHIFT(INCH)
30•3AK08130 PLATE SPRING,FEED SHIFT PULLEY(INCH)
31•3AK08371 MAGNET,FEED SHIFT
32•3AK08420 SEAL,MAGNET FEED SHIFT
33•3AK08183 GUIDE,FEED SHIFT SUB
34•3AK05050 LABEL,FEED SHIFT GUIDE
35•3AK08490 FRONT FILM,PAPER EDGE GUIDE
36•3AK08500 REAR FILM,PAPER EDGE GUIDE
37•3C108300 UPPER CUSHION,TURN
38•3AK08480 CUSHION,FEED SHIFT GUIDE
39•75914020 RELEASE SPRING MAIN DEVELOPING UNIT
40•3BD08070 LOWER REINFORCEMENT,FEED SHIFT GUIDE

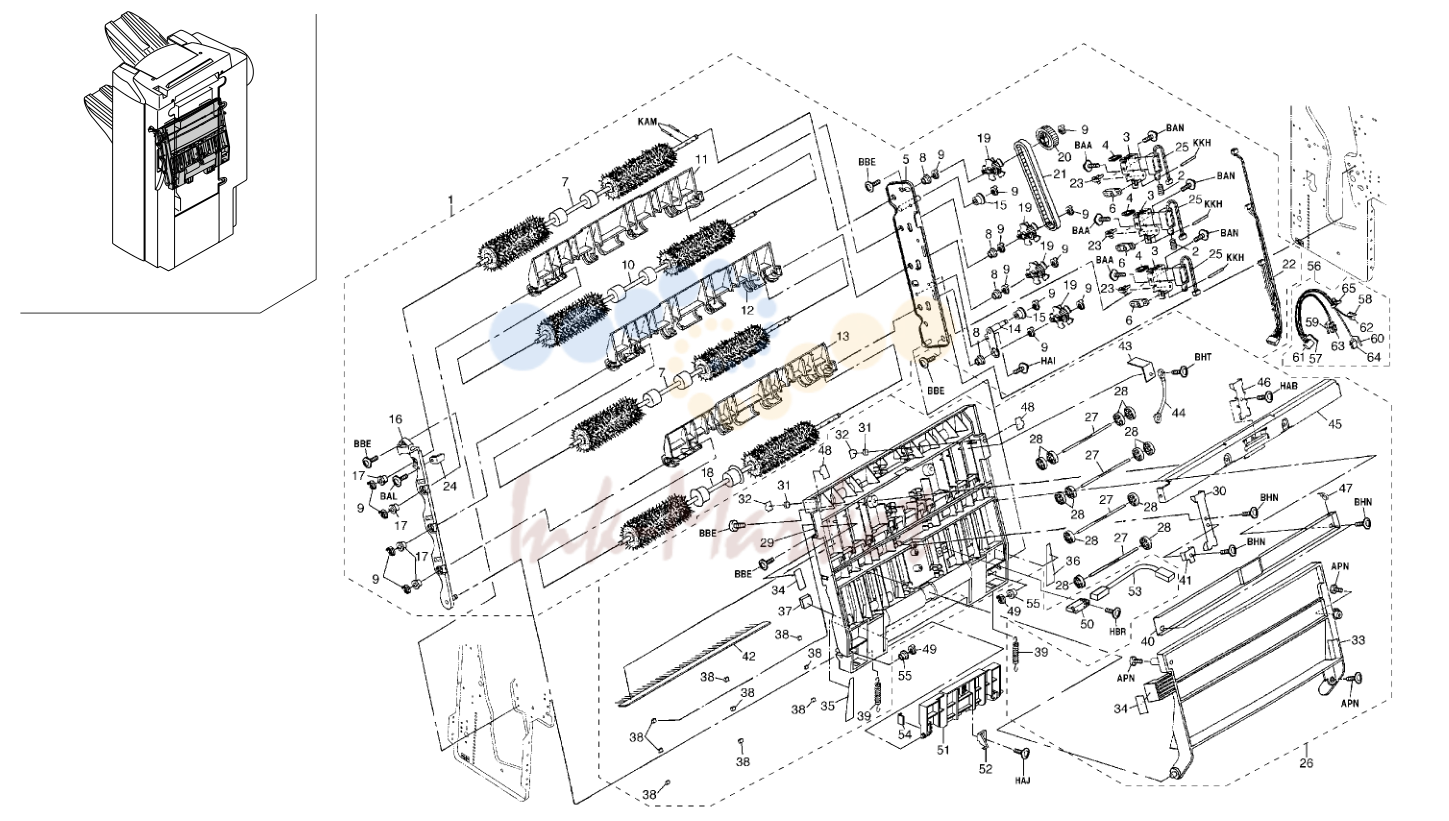

6. PAPER CONVEYING SECTION II (Metric) 3CG

6. PAPER CONVEYING SECTION II (Metric) 3CG

№АртикулАльт. артикулОписание
13C100101 запросить цену →FEED SHIFT UNIT ASS’Y(METRIC) 1 1 41 •3C108410 HOLDER,FEED SHIFT PULLEY
2•73226040 SPRING,REVERSE SOLENOID 2 2 ' 42 •18393020 PARTS,STATIC ELIMINATOR EJECT(SP)
3•3AK08201 MOUNT,FEED SHIFT SOLENOID 3 3 43 •3AK08451 PLATE SPRING,GROUND WIRE FEED SHIFT
4•M2104200 EDGING EDS-1 3 3 44 •63568070 GROUND WIRE,FEED ROLLER
5•3AK08021 REAR FRAME,FEED SHIFT(METRIC) 1 1 45 •3AK08170 REINFORCEMENT,FEED SHIFT GUIDE
6•3BD08060 LEVER,FEED SHIFT SOLENOID 3 3 46 •3AK08380 PLATE SPRING,FEED SHIFT PULLEY(METRIC B)
8•29806810 BUSHING,6 REGISTRATION 4 4 48 •3AK08570 LID,MAGNET
11•3C108080 GUIDE A3,FEED SHIFT 1 1 51 3C108210 UPPER TURN PLATE
12•3C108090 GUIDE B4,FEED SHIFT 1 1 52 3C108220 STOPPER,TURN
13•3C108100 GUIDE A4R,FEED SHIFT 1 1 53 3C127560 LOWER JUNCTION WIRING,CONVEYING SENSOR
14•3AK08210 TENSION PLATE,FEED SHIFT 1 1 54 3AK08430 SPACER,TURN
16•3AK08012 FRONT FRAME,FEED SHIFT(METRIC) 1 1 56 3AK27560 JUNCTION WIRING,PAPER REGISTRATION SOLEN
22•3AK27540 JUNCTION WIRING,PADDLE SOLENOID 1 1 62 •J0450020 PLUG,DF3-2S-2C(HIROSE)
23•M2107120 BINDING BAND SG-130 3 3 63 •J0243030 RECEPTACLE SM 3P,SMR-03V-B
24•3AK08390 BASE,MAGNET FEED SHIFT 1 1 64 •J0241020 PLUG SM 2P,SMP-02V-BC
263C100083 запросить цену →UPPER GUIDE FEED SHIFT ASS’Y(METRIC)
27•3AK08150 UPPER SHAFT,FEED SHIFT
29•3C108020 UPPER GUIDE,FEED SHIFT(METRIC)
30•3AK08070 PLATE SPRING,FEED SHIFT PULLEY(METRIC)
31•3AK08371 MAGNET,FEED SHIFT
32•3AK08420 SEAL,MAGNET FEED SHIFT
33•3AK08183 GUIDE,FEED SHIFT SUB
34•3AK05050 LABEL,FEED SHIFT GUIDE
35•3AK08490 FRONT FILM,PAPER EDGE GUIDE
36•3AK08500 REAR FILM,PAPER EDGE GUIDE
37•3C108300 UPPER CUSHION,TURN
38•3AK08480 CUSHION,FEED SHIFT GUIDE
39•75914020 RELEASE SPRING MAIN DEVELOPING UNIT
40•3BD08070 LOWER REINFORCEMENT,FEED SHIFT GUIDE

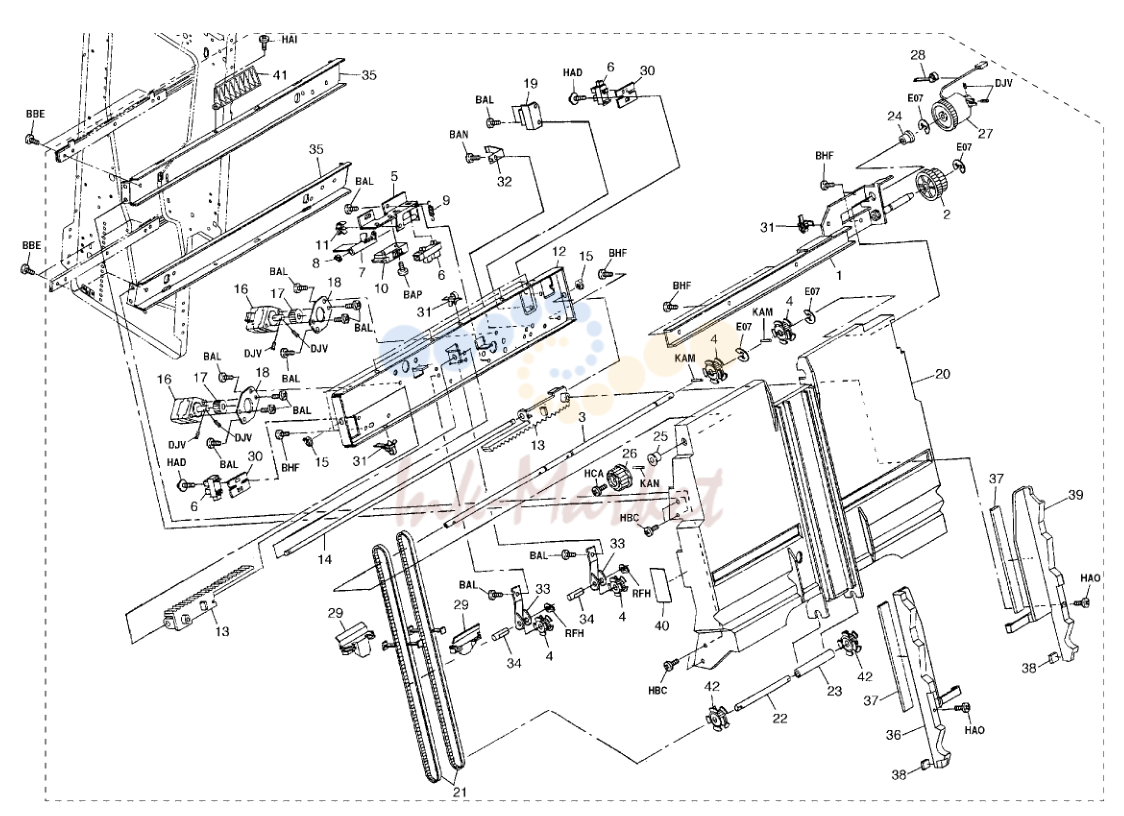

7. MIDDLE TRAY I 3CG

7. MIDDLE TRAY I 3CG

№АртикулАльт. артикулОписание
1•3BD07010 MOUNT,MIDDLE DRIVE 1 1 1 41 •3BD07040 GUIDE,MOVING PLATE
3•3BD07020 SHAFT,MIDDLE DRIVE
5•3AK07240 MOUNT,MIDDLE BELT SW
7•3AK07250 LEVER,MIDDLE BELT SW
9•63822350 SPRING,JOINT
11•M2109260 WIRE SADDLE,YMC-05-H-0(KITAGAWA)
12•3AK07060 MOUNT,CURSOR
13•3AK07050 RACK,MIDDLE
14•3AK07070 SHAFT,MIDDLE GUIDE
18•3AK07310 RETAINER,CURSOR MOTOR
19•60804120 MAGNET CATCH
20•3AK07010 TRAY,MIDDLE
22•3AK07200 SHAFT,MIDDLE IDLE
23•3AK07330 COLLAR,PULLEY RETAINING
26•33406500 HANDLE,REGISTRATION
28•M2607010 BINDING BAND,PLT1M
29•3AK07160 MOVING PLATE,MIDDLE CONVEYING
30•3AK07090 MOUNT,MIDDLE PI
31•M2107120 BINDING BAND SG-130
32•18313150 GROUND PLATE,PARTITION
33•3BD07060 TENSION PLATE,MIDDLE CONVEYING
34•3AK07220 SHAFT,MIDDLE TENSION
35•3AK07021 MOUNT,MIDDLE SLIDER
36•3C107080 FRONT CURSOR,MIDDLE
37•3AK07360 CUSHION,CURSOR
38•78710370 CUSHION UPPER LOOP
39•3C107090 REAR CURSOR,MIDDLE

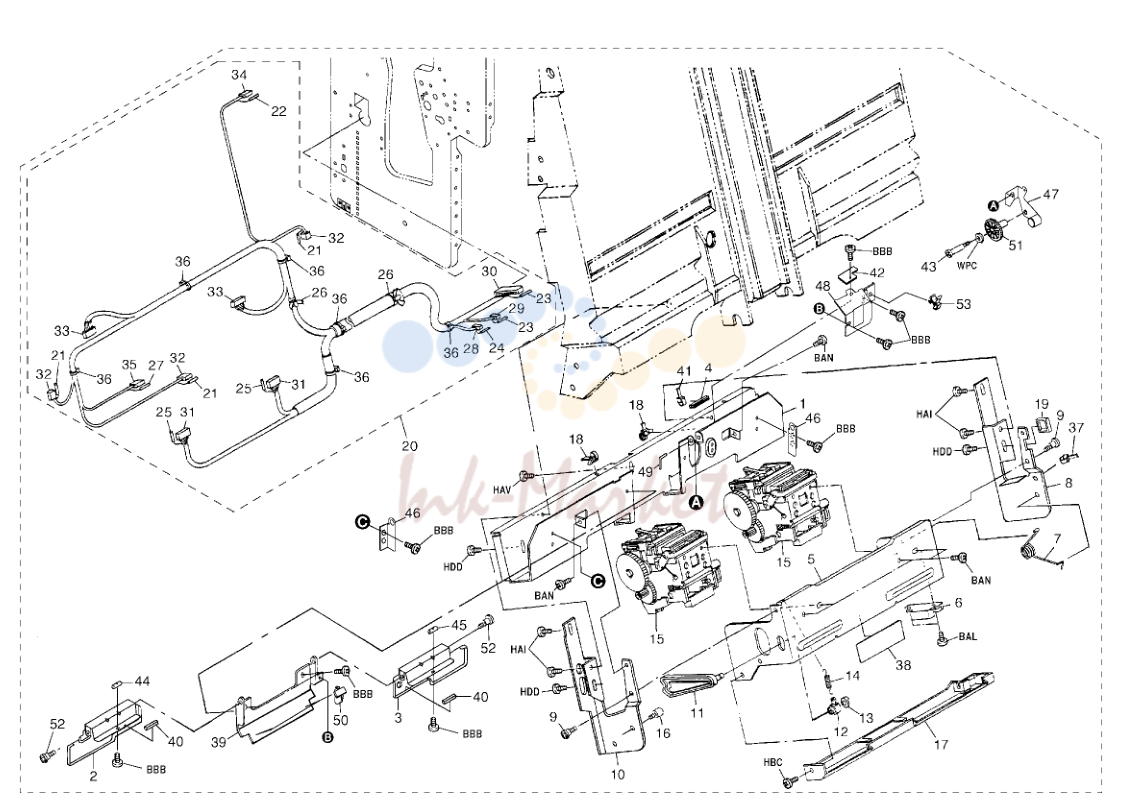

8. MIDDLE TRAY II 3CG

8. MIDDLE TRAY II 3CG

№АртикулАльт. артикулОписание
1•3C107010 BASE,MIDDLE TRAY 1 1 1 41 •M2607010 BINDING BAND,PLT1M
2•3C107020 FRONT GUIDE,PAPER HOLDER 1 1 1 ' 42 •3AK01030 MIDDLE SENSOR ASS’Y
3•3C107030 REAR GUIDE,PAPER HOLDER 1 1 1 43 •29802230 PIN,CONNECTOR
4•M2104100 EDGING CE-012 1 1 1 44 •3C107060 WEIGHT,PAPER GUIDE
5•3AK07100 MOUNT,STAPLER 1 1 1 45 •3C107130 REAR WEIGHT,PAPER GUIDE
6•60804120 MAGNET CATCH 1 1 1 46 •3C107040 SUPPORT PLATE,PAPER HOLDER
7•3AK07320 SPRING,STAPLER ROTATING 1 1 1 47 •3C107100 MOUNT,PULSE DISC
8•3AK07120 REAR RETAINER,STAPLER 1 1 1 48 •3C107110 MOUNT,PI
9•29820110 FRONT PIN,FULCRUM 2 2 2 49 •3C107120 SHAFT,PULSE DISC
10•3AK07110 FRONT RETAINER,STAPLER 1 1 1 50 •3C107140 GUIDE,STACK
11•3AK07140 FRONT SUPPORT PLATE,STAPLER 1 1 1 51 •29707331 DUPLEX PULSE PLATE
12•3AK07340 GUIDE,SUPPORT PLATE STAPLER 1 1 1 52 •73918080 PIN,CLEANING BLADE
14•65710370 SPRING,ORIGINAL DETECTION HOLDER
16•48128807 PIN,FRAME
17•3AK07130 GUIDE,STAPLER WIRE
18•M2107120 BINDING BAND SG-130
19•M2104260 EDGING,EDS-0607U(KITAGAWA)
20•3AK27510 WIRE,MIDDLE TRAY
21••J0150900 CONTACTOR,175161-1(AMP)
22••J0250900 SOCKET,BHF-001T-0.8SS
23••J5080900 SOCKET,BPHD-002T-P0.5(JST)
24••J0421900 CONTACTOR,DF1B-2428SC(HIROSE)
25••J0311900 SOCKET,5479PBTL
26••M2107120 BINDING BAND SG-130
27••J0080900 SOCKET,170205-1(AMP)
28••J0421080 SOCKET 8P,DF1B-8DS-2.5RC
29••J5080120 RECEPTACLE,PHDR-12VS(JST)
30••J5080320 RECEPTACLE,PHDR-32VS(JST)
31••J0311130 RECEPTACLE,5480-13(MOLEX)
32••J0150030 RECEPTACLE,175778-3(AMP)
33••J0200060 PLUG,PHR-6(JST)
34••J0241020 PLUG SM 2P,SMP-02V-BC
35••J0080030 RECEPTACLE EI 3P,171822-3
36••M2607010 BINDING BAND,PLT1M
37•M2107200 BAND,SG-110 V0(KITAGAWA)
38•3AK05040 LABEL,MIDDLE TRAY
39•3C107050 REINFORCEMENT,PAPER HOLDER

9. DRIVING SECTION I 3CG

№АртикулАльт. артикулОписание
63BAN 54 62 E07
6168 HAI
13 KAM 18 E05
87E07 11 74 KAN
14KKJ
39BBB
13C100140 запросить цену →PUNCH DRIVE ASS’Y 1 1 1 41 •M2104100 EDGING CE-012
3•3C122110 SHAFT 14/29,IDLE 1 1 1 43 •3C122010 SUPPORT PLATE,DRIVE
6•3C122100 SUPPORT PLATE,IDLE PUNCH 1 1 1 46 •3BD22210 MOUNT,PADDLE IDLE
73BD00100 запросить цену →MAIN DRIVE ASS’Y 1 1 1 47 •71807040 BUSHING 8,PF
8•3BD22080 SHAFT,MAIN DRIVE 1 1 1 48 •3AK22190 SUPPORT PLATE,IDLE JOINT
1263511091 запросить цену →SPRING,ADF HOOK 1 1 1 ' 52 •68322210 PULLEY,21 IDLE
1429802230 запросить цену →PIN,CONNECTOR 1 1 1 ' 54 •3AK22140 GEAR 40,MIDDLE DRIVE
153C100150 запросить цену →IDLE ASS’Y 1 1 1 ' 55 •67322230 BUSHING
18•3C122120 SHAFT 45/28/40/30,IDLE 1 1 1 ' 58 •3AK22060 GEAR 33,THRUST
2229407191 запросить цену →TENSION SPRING,PF 1 1 1 ' 62 •74718091 BUSHING CLEANING UNIT
233BD22010 запросить цену →RETAINER,MAIN DRIVE 1 1 1 63 •3AK22370 PLATE SPRING,DRIVE GROUND
243B622040 запросить цену →COLLAR 21 1 1 1 64 •73818100 SPRING, BLADE THRUST
253AK22200 запросить цену →PIN,DRIVE SHIFT 1 1 1 ' 65 •3BD22230 GEAR 42,PADDLE INPUT
263AK22320 запросить цену →TURN PLATE,DRIVE SHIFT 1 1 1 66 •3BD22150 JOINT,TORQUE LIMITER
3335912480 запросить цену →SPRING,SCANNER WIRE 1 1 1 73 71821221 PIN,LOOP GUIDE
343AK22300 запросить цену →PIN,IDLE FEED SHIFT 1 1 1 74 3C100240 TENSION PLATE FEED SHIFT DRIVE ASS’Y
383AK22330 запросить цену →LEVER,DRIVE SHIFT 1 1 1 ' 78 3C122030 BELT 552,FEED SHIFT DRIVE
393AK22340 запросить цену →MOUNT,SOLENOID SHIFT 1 1 1 ' 79 3BD22060 PULLEY 22,COUPLING
403C100130 запросить цену →DRIVE UNIT ASS’Y 1 1 1 ' 80 2AL06110 GEAR
63BAN 54 62 E07
6168 HAI
13 KAM 18 E05
87E07 11 74 KAN
14KKJ
39BBB

10. DRIVING SECTION II 3CG

№АртикулАльт. артикулОписание
45BBE
5348 BBB
44HBL 37 BBE
724 21 KAK
9E05 KAN
2HBA
13C100212 запросить цену →STAY LEADING FEED ASS’Y 1 1 1 ' 41 60912270 BEARING,688ZZ
3•3AK08480 CUSHION,FEED SHIFT GUIDE 1 1 1 43 3C108330 SHAFT,HOLDER
5•3C108120 LOWER SHAFT,LEADING FEED 1 1 1 44 3C108310 HOLDER,PAPER(METRIC)
6•3C108130 HOLDER,TORQUE LIMITER 1 1 1 45 3C108320 LEVER,HOLDER
7•3C108140 UPPER SHAFT,LEADING FEED 1 1 1 46 3C108350 MOUNT,HOLDER SOLENOID
8•3C108150 TURN PLATE,LEADING FEED 1 1 1 47 3C108360 SPRING,HOLDER SOLENOID
9•3C108190 FRONT GUIDE,LEADING FEED 1 1 1 48 3C108370 SPRING,HOLDER LEVER
10•3C108200 REAR GUIDE,LEADING FEED 1 1 1 49 3C108400 FILM,LEADING FEED DRIVE
11•3C108240 LOWER SPRING,TURN 1 1 1 ' 50 3C127040 SOLENOID,LEADING REGISTRATION
12•3C108250 ADJUSTING PLATE,TURN 1 1 1 ' 51 76514080 BUSHING 6 DRIVE
13•3C108260 COLLAR,TURN SPRING 1 1 1 52 3C108170 UPPER LEVER,TURN
15•61716110 SPRING,CLEANING DRIVE TENSION 1 1 1 ' 54 34806140 STOPPER
18•73918080 PIN,CLEANING BLADE
19•74808140 BEARING,LNR-1360ZZR
21•3C108180 STAY,LEADING FEED
22•M2105210 MINI CLAMP,UAMS-02WL-0(KITAGAWA)
24•3C108300 UPPER CUSHION,TURN
253C122170 запросить цену →SHAFT,LEADING FEED DRIVE
263C122190 запросить цену →TENSION PLATE,LEADING FEED DRIVE
273C122160 запросить цену →MOUNT,LEADING FEED DRIVE
283C108160 запросить цену →MOUNT,TURN LEVER
293C122200 запросить цену →SPRING,LEADING FEED DRIVE TENSION
332BL27670 запросить цену →SHEET RADIATOR
3473210450 запросить цену →BUSH,
363AK08251 запросить цену →MOUNT,SOLENOID TURN
393C108290 запросить цену →SPRING,TURN SOLENOID
4072918050 запросить цену →PIN,BLADE ARM

11. ELECTRICAL COMPONENTS I 3CG

№АртикулАльт. артикулОписание
1BBE BHN
22HBA 5 HBA
9GEF
244 HCA
16BBE
13AK20190 запросить цену →MOUNT BASE,TRAY DETECTION SENSOR
4M1203240 запросить цену →OPEN BUSHING,OCB-500
53AK26030 запросить цену →MOUNT,WIRE
63C126010 запросить цену →MOUNT,MAIN PCB
73C101020 запросить цену →INTERFACE WIRE ASS’Y
8•3AK27521 WIRE,INTERFACE
9•3AK26020 MOUNT,SIGNAL WIRE
10•M1203550 STRAIN RELEAF BUSHING,SR-7W-2
11•3C127600 JUNCTION WIRING,INTERFACE
183AK02191 запросить цену →FRONT MOUNT,SAFETY SWITCH
19M2104200 запросить цену →EDGING EDS-1
2060804120 запросить цену →MAGNET CATCH
21M2107120 запросить цену →BINDING BAND SG-130
22M2109230 запросить цену →WIRE SADDLE,LWS-3S(KITAGAWA)
23M2104350 запросить цену →EDGING,EDS-0607M(KITAGAWA)
24M2105600 запросить цену →CLAMP,LS-10
25M1203220 запросить цену →OPEN BUSHING,OCB-625
263C127520 запросить цену →JUNCTION WIRING,RELEASE SWITCH
273C127510 запросить цену →JUNCTION WIRING,EJECT
283AK07090 запросить цену →MOUNT,MIDDLE PI

12. ELECTRICAL COMPONENTS II 3CG

№АртикулАльт. артикулОписание
1•J5080900 SOCKET,BPHD-002T-P0.5(JST)
2•J5080160 RECEPTACLE,PHDR-16VS(JST)
3•J5080200 RECEPTACLE,PHDR-20VS(JST)
4•J5080240 RECEPTACLE,PHDR-24VS(JST)
5•J5080260 RECEPTACLE,PHDR-26VS(JST)
6•J0250910 SOCKET NH,BHF-001T-0.8BS
7•J0241020 PLUG SM 2P,SMP-02V-BC
8•J0240020 PLUG SM 2P,SMP-02V-NC
9•J0240030 PLUG SM 3P,SMP-03V-NC
10•J0222900 PIN EL,LLM-01T-1.3E
11•J0223020 RECEPTACLE EL 2P,ELR-02V
12•J0272900 CONTACTOR,BVH-21T-P1.1(JST)
13•J0272020 RECEPTACLE,VH,2P,VHR-2N
14•J0272030 VH RECEPTACLE 3P,VHR-3N
15•J0154090 RECEPTACLE,179228-9(AMP)
16•M2607010 BINDING BAND,PLT1M
17•J0441900 CONTACTOR,DF11-2428SC
18•J0441240 RECEPTACLE,DF11-24DS-2C(HIROSE)
19•J0440200 PLUG,DF11-20DS-2C(HIROSE)
20•J0440900 PIN,DF11-EP2428PC(HIROSE)
21•J0443100 PLUG DF11-10DEP-2C(HIROSE)
22•J0153900 CONTACTOR,179518-1(AMP)
23•J0153030 RECEPTACLE,179228-3(AMP)
24•J0154040 RECEPTACLE,179228-4(AMP)
25•J0156030 RECEPTACLE,2-179228-3(AMP)

13. DECURLER 3CG

№АртикулАльт. артикулОписание
15WPB
7BBB
8BBB
5HBH
9BBB
23C116020 запросить цену →LEFT ROLLER,DECURLER
33C116030 запросить цену →RIGHT ROLLER,DECURLER
43C116060 запросить цену →FRONT GUIDE,CONVEYING
53C116090 запросить цену →SHAFT,DECURLER PRESSURE
63C116100 запросить цену →CAM,DECURLER
73C116110 запросить цену →MOUNT,DECURLER ADJUSTMENT
83C116120 запросить цену →LEVER,DECURLER PRESSURE
93C116130 запросить цену →LEVER,PRESSING PLATE
103C116140 запросить цену →KNOB,DECURLER
113C122050 запросить цену →MOUNT,DECURLER DRIVE
123C122060 запросить цену →SHAFT,DECURLER DRIVE
162AN02160 запросить цену →SPRING,LIFT UP
1772602220 запросить цену →PIN,HANDLE
193C116160 запросить цену →UPPER LEVER,PRESSING PLATE

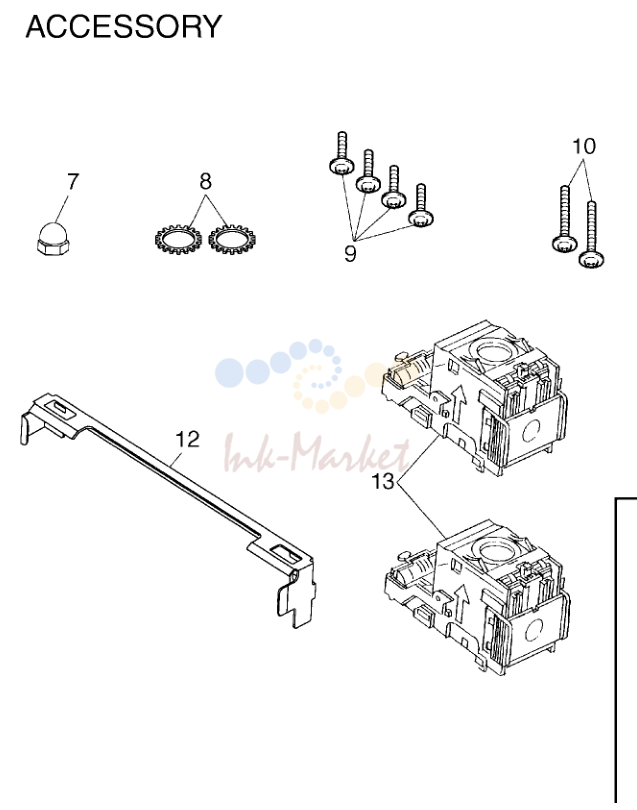

14. ACCESSORIES & OPTION I 3CG

14. ACCESSORIES & OPTION I 3CG

№АртикулАльт. артикулОписание
136882040 запросить цену →SET STAPLE CARTRIDGE
23C100191 запросить цену →TRAY SET ASS’Y
6•33920500 RETAINING PIN,FIXING GUIDE
7C1054070 запросить цену →DOMED CAP NUT M4(CLASS 2)
8C4204000 запросить цену →CROWN WASHER TWM4
9B4104080 запросить цену →TRIPLE SCREW M4X08(CHROMIUM)
10B4104140 запросить цену →TRIPLE SCREW M4X14(CHROMIUM)
11B4304100 запросить цену →TRIPLE SCREW M4X10 (BLACK)
123CD02010 запросить цену →RETAINER,FINISHER

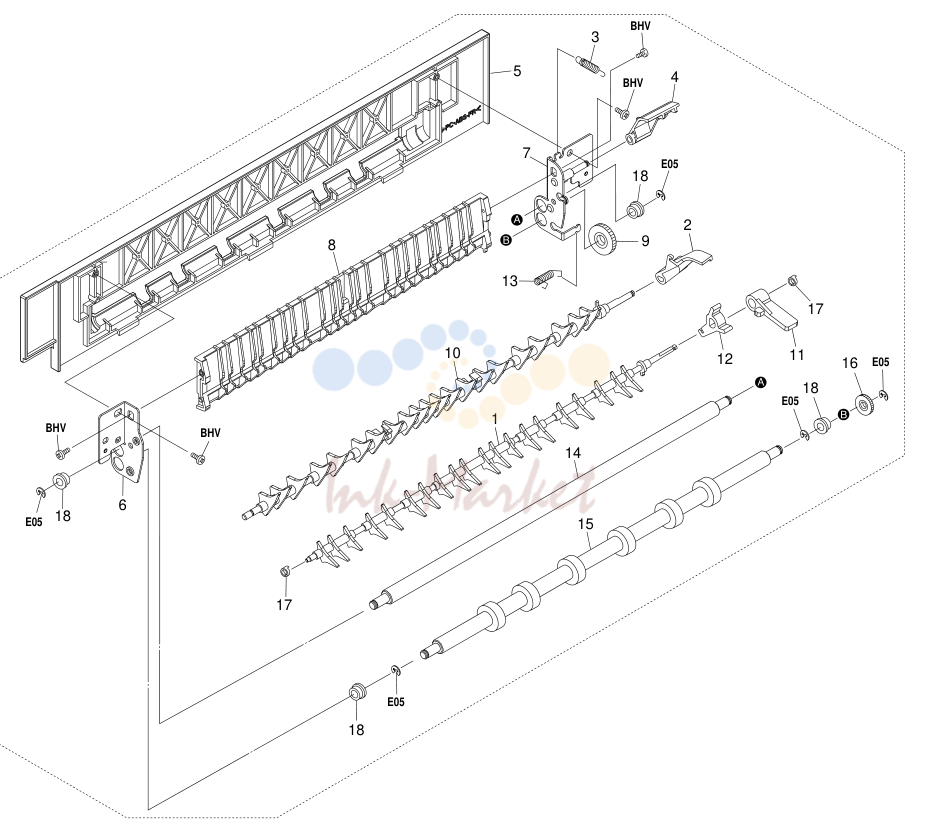

15. OPTION II 3CG

15. OPTION II 3CG

№АртикулАльт. артикулОписание
1•2BJ21010 GUIDE CHANGE UP
2•2BJ21020 LEVER GUIDE CHANGE U
4•2BJ21040 LEVER CHANGE UP B
6•2BJ60020 FRONT FRAME DECURL C
7•2BJ60030 REAR FRAME DECURL C
8•2BJ60040 GUIDE FINISHER EJECT
10•2BL60060 GUIDE DU FEED SHIFT
11•2BL60070 LEVER CHANGE DU
12•2BL60080 LEVER CHANGE DU B
14•2BL60100 ROLLER FINISHER UP
1-3Parkhead Place,
8Beacontree Plaza Phone: (01) 86338-0
16250 Vällingby, Sweden
121Genting Lane, 3rd Level,
225Sand Road, P.O. Box 40008,
Источник: Инк-Маркет.ру.
